INSTRUKCJA MONTAŻU WENTYLATORÓW VEC i C.VEC 240 H. Instrukcja montażu/1/9

Wielkość: px
Rozpocząć pokaz od strony:

Download "INSTRUKCJA MONTAŻU WENTYLATORÓW VEC 271-321-382-452. i C.VEC 240 H. Instrukcja montażu/1/9"

Transkrypt

1 INSTRUKCJA MONTAŻU WENTYLATORÓW VEC i C.VEC 240 H Instrukcja montażu/1/9

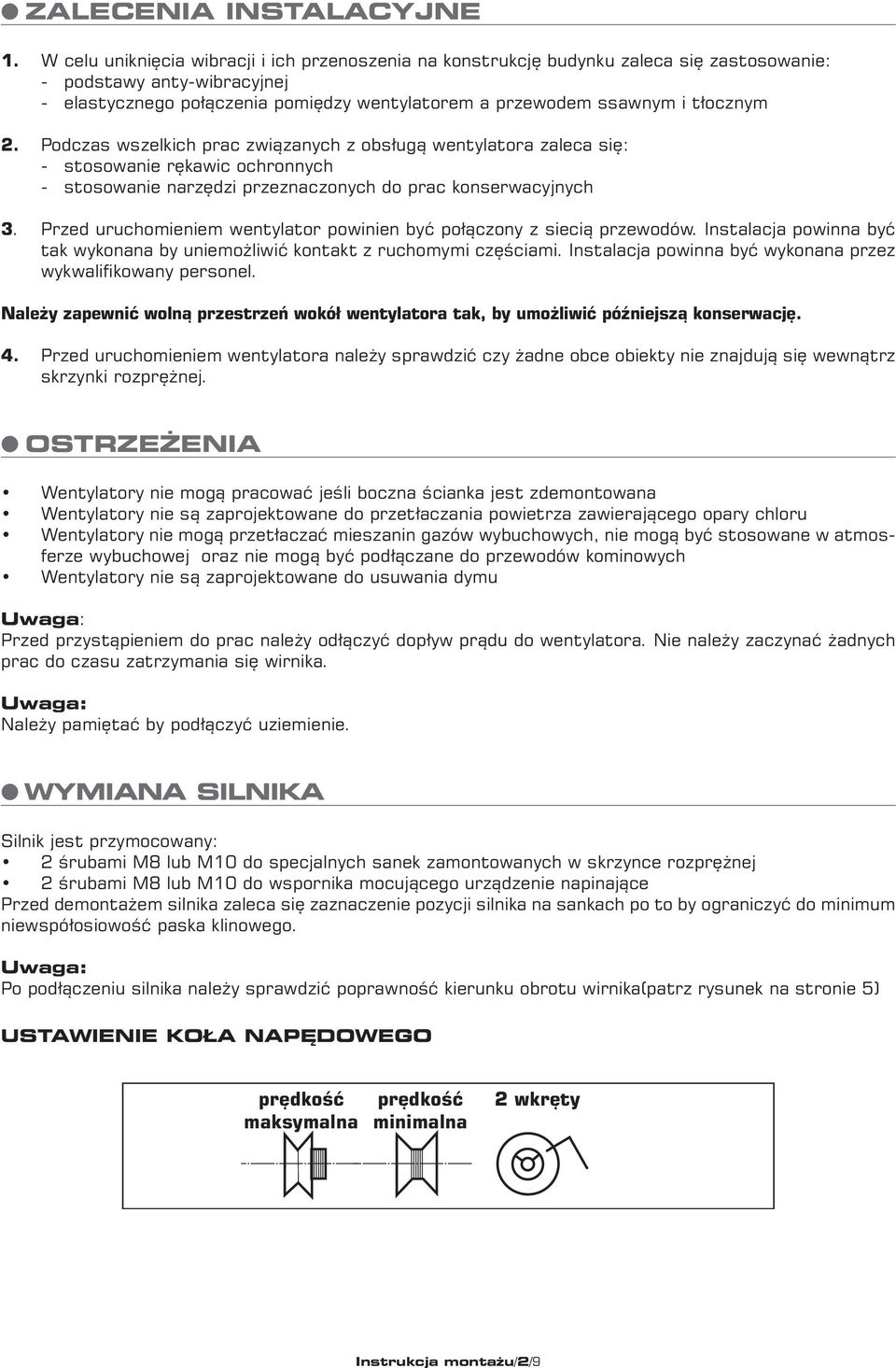

2 ZALECENIA INSTALACYJNE 1. W celu uniknięcia wibracji i ich przenoszenia na konstrukcję budynku zaleca się zastosowanie: - podstawy anty-wibracyjnej - elastycznego połączenia pomiędzy wentylatorem a przewodem ssawnym i tłocznym 2. Podczas wszelkich prac związanych z obsługą wentylatora zaleca się: - stosowanie rękawic ochronnych - stosowanie narzędzi przeznaczonych do prac konserwacyjnych 3. Przed uruchomieniem wentylator powinien być połączony z siecią przewodów. Instalacja powinna być tak wykonana by uniemożliwić kontakt z ruchomymi częściami. Instalacja powinna być wykonana przez wykwalifikowany personel. Należy zapewnić wolną przestrzeń wokół wentylatora tak, by umożliwić późniejszą konserwację. 4. Przed uruchomieniem wentylatora należy sprawdzić czy żadne obce obiekty nie znajdują się wewnątrz skrzynki rozprężnej. OSTRZEŻENIA Wentylatory nie mogą pracować jeśli boczna ścianka jest zdemontowana Wentylatory nie są zaprojektowane do przetłaczania powietrza zawierającego opary chloru Wentylatory nie mogą przetłaczać mieszanin gazów wybuchowych, nie mogą być stosowane w atmosferze wybuchowej oraz nie mogą być podłączane do przewodów kominowych Wentylatory nie są zaprojektowane do usuwania dymu Uwaga: Przed przystąpieniem do prac należy odłączyć dopływ prądu do wentylatora. Nie należy zaczynać żadnych prac do czasu zatrzymania się wirnika. Uwaga: Należy pamiętać by podłączyć uziemienie. WYMIANA SILNIKA Silnik jest przymocowany: 2 śrubami M8 lub M10 do specjalnych sanek zamontowanych w skrzynce rozprężnej 2 śrubami M8 lub M10 do wspornika mocującego urządzenie napinające Przed demontażem silnika zaleca się zaznaczenie pozycji silnika na sankach po to by ograniczyć do minimum niewspółosiowość paska klinowego. Uwaga: Po podłączeniu silnika należy sprawdzić poprawność kierunku obrotu wirnika(patrz rysunek na stronie 5) USTAWIENIE KOŁA NAPĘDOWEGO prędkość maksymalna prędkość minimalna 2 wkręty Instrukcja montażu/2/9

3 REGULACJA KOŁA NAPĘDZANEGO linijka koła powinny być ustawione w linii prostej Po każdej zmianie ustawienia koła lub silnika należy ustawić koło napędzane w linii prostej z kołem napędowym i sprawdzić czy całość pracuje poprawnie. REGULACJA NAPIĘCIA PASKA KLINOWEGO (A) Napięcie paska (A) = maks. 15 mm Po każdej zmianie prędkości wentylatora lub jakiegokolwiek układu napędowego wentylatora należy sprawdzić napięcie paska. Napięcie paska należy powtórnie sprawdzić po pierwszych 24 h pracy. MONTAŻ WYŁĄCZNIKA CIŚNIENIOWEGO Patrz instrukcja dołączona do wyłącznika. CHARAKTERYSTYKA WYŁĄCZNIKA CIŚNIENIOWEGO Pozwala na wyłączenie wentylatora jeśli podciśnienie spadnie poniżej określonej wartości. Dostępne są modele: ze stałą nastawą: - wyłącznik alarmowy: 80 Pa - powrót do wartości wyjściowej: 110 Pa ze zmienną nastawą: od 40 do 300 Pa Możliwość przełączania styków Maksymalne napięcie: 250 V prąd jednofazowy Odłączenie mocy: 5A maks (rezystywny), 3A (induktywny) Stopień ochrony: IP 54 Temperatura pracy: -20/ + 60 C MONTAŻ WYŁĄCZNIKA Patrz instrukcja dołączona do wyłącznika. Instrukcja montażu/3/9

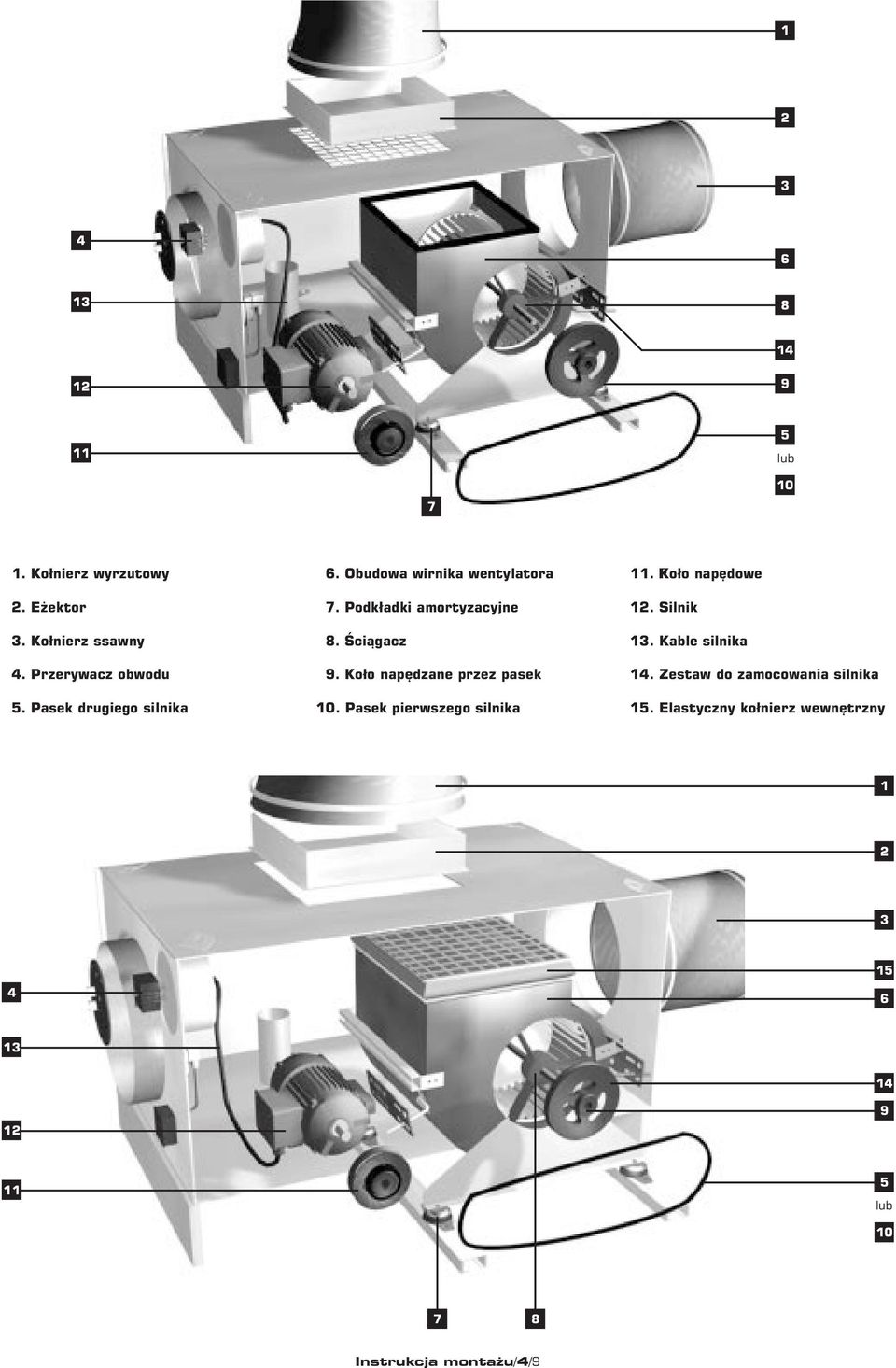

4 lub Kołnierz wyrzutowy 12. Eżektor 13. Kołnierz ssawny 14. Przerywacz obwodu 15. Pasek drugiego silnika 16. Obudowa wirnika wentylatora 17. Podkładki amortyzacyjne 18. Ściągacz 19. Koło napędzane przez pasek 10. Pasek pierwszego silnika 11. PKoło napędowe 12. Silnik 13. Kable silnika 14. Zestaw do zamocowania silnika 15. Elastyczny kołnierz wewnętrzny lub Instrukcja montażu/4/9

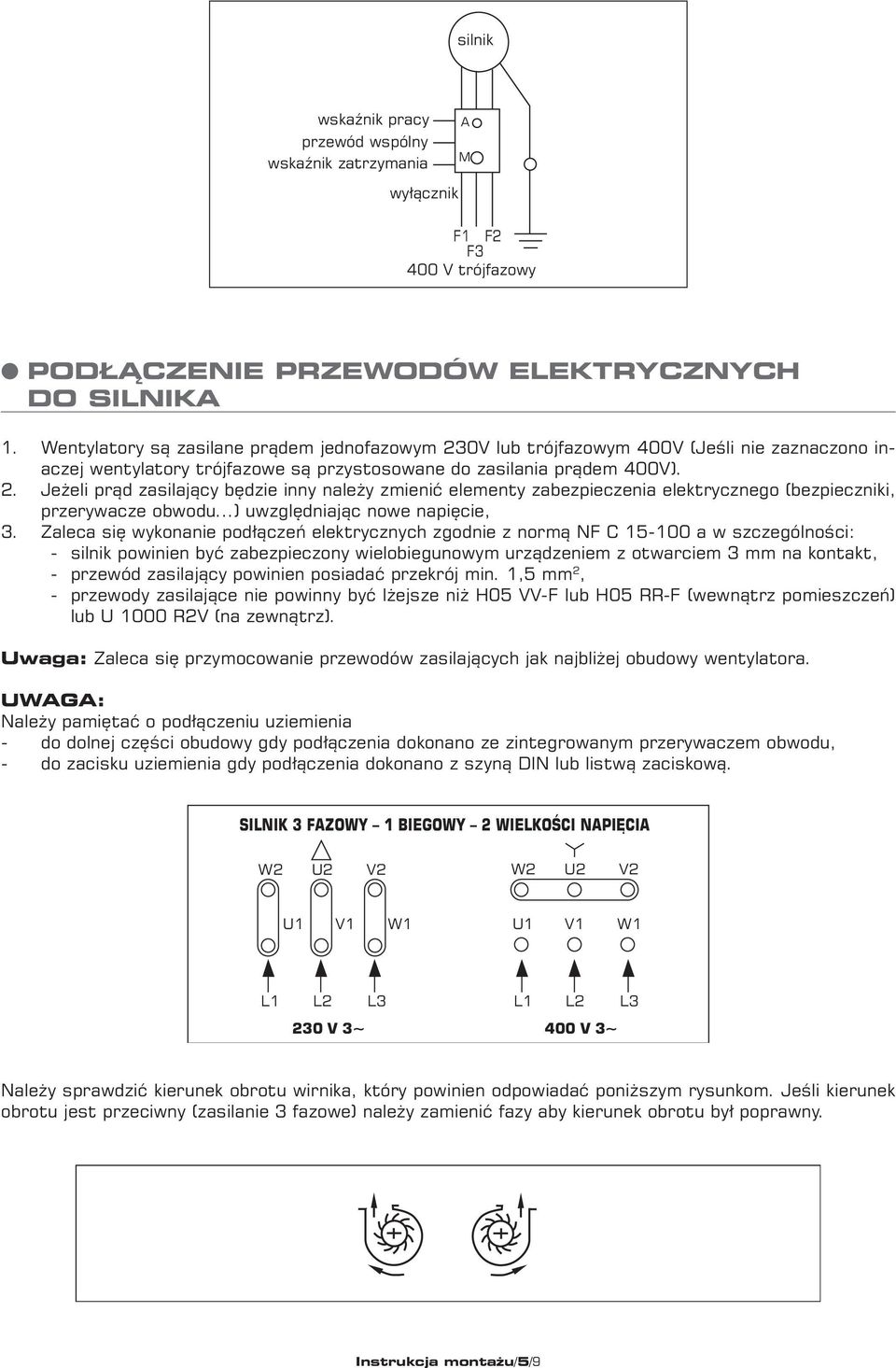

5 silnik wskaźnik pracy A przewód wspólny M wskaźnik zatrzymania wyłącznik F1 F2 F3 400 V trójfazowy PODŁĄCZENIE PRZEWODÓW ELEKTRYCZNYCH DO SILNIKA 1. Wentylatory są zasilane prądem jednofazowym 230V lub trójfazowym 400V (Jeśli nie zaznaczono inaczej wentylatory trójfazowe są przystosowane do zasilania prądem 400V). 2. Jeżeli prąd zasilający będzie inny należy zmienić elementy zabezpieczenia elektrycznego (bezpieczniki, przerywacze obwodu...) uwzględniając nowe napięcie, 3. Zaleca się wykonanie podłączeń elektrycznych zgodnie z normą NF C a w szczególności: - silnik powinien być zabezpieczony wielobiegunowym urządzeniem z otwarciem 3 mm na kontakt, - przewód zasilający powinien posiadać przekrój min. 1,5 mm 2, - przewody zasilające nie powinny być lżejsze niż H05 VV-F lub H05 RR-F (wewnątrz pomieszczeń) lub U 1000 R2V (na zewnątrz). Uwaga: Zaleca się przymocowanie przewodów zasilających jak najbliżej obudowy wentylatora. UWAGA: Należy pamiętać o podłączeniu uziemienia - do dolnej części obudowy gdy podłączenia dokonano ze zintegrowanym przerywaczem obwodu, - do zacisku uziemienia gdy podłączenia dokonano z szyną DIN lub listwą zaciskową. SILNIK 3 FAZOWY 1 BIEGOWY 2 WIELKOŚCI NAPIĘCIA W2 U2 V2 W2 U2 V2 U1 V1 W1 U1 V1 W1 L1 L2 L3 L1 L2 L3 230 V 3~ 400 V 3~ Należy sprawdzić kierunek obrotu wirnika, który powinien odpowiadać poniższym rysunkom. Jeśli kierunek obrotu jest przeciwny (zasilanie 3 fazowe) należy zamienić fazy aby kierunek obrotu był poprawny. Instrukcja montażu/5/9

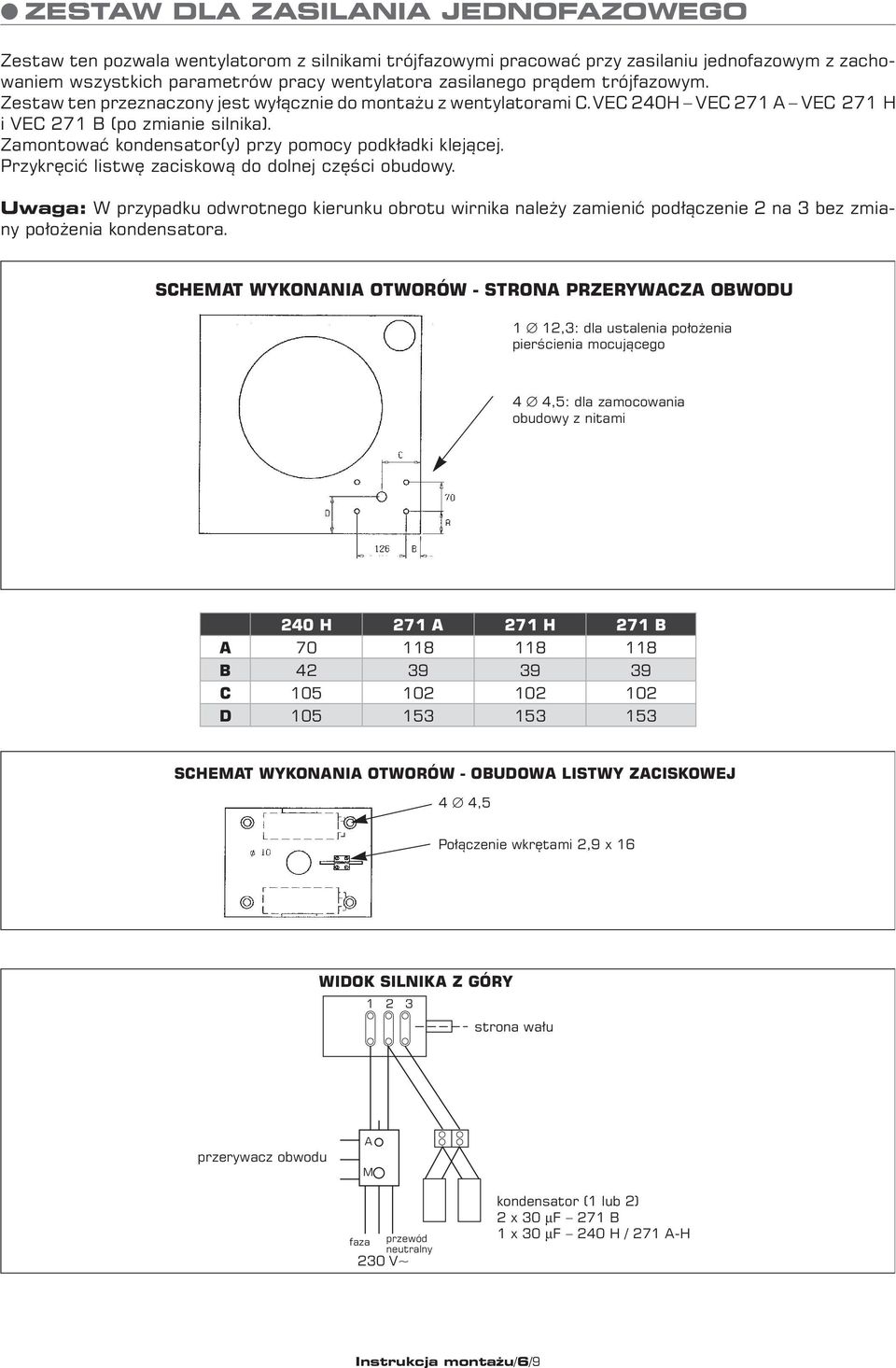

6 ZESTAW DLA ZASILANIA JEDNOFAZOWEGO Zestaw ten pozwala wentylatorom z silnikami trójfazowymi pracować przy zasilaniu jednofazowym z zachowaniem wszystkich parametrów pracy wentylatora zasilanego prądem trójfazowym. Zestaw ten przeznaczony jest wyłącznie do montażu z wentylatorami C.VEC 240H VEC 271 A VEC 271 H i VEC 271 B (po zmianie silnika). Zamontować kondensator(y) przy pomocy podkładki klejącej. Przykręcić listwę zaciskową do dolnej części obudowy. Uwaga: W przypadku odwrotnego kierunku obrotu wirnika należy zamienić podłączenie 2 na 3 bez zmiany położenia kondensatora. SCHEMAT WYKONANIA OTWORÓW - STRONA PRZERYWACZA OBWODU 1 12,3: dla ustalenia położenia pierścienia mocującego 4 4,5: dla zamocowania obudowy z nitami 240 H 271 A 271 H 271 B A B C D SCHEMAT WYKONANIA OTWORÓW - OBUDOWA LISTWY ZACISKOWEJ 4 4,5 Połączenie wkrętami 2,9 x 16 WIDOK SILNIKA Z GÓRY strona wału przerywacz obwodu A M faza przewód neutralny 230 V~ kondensator (1 lub 2) 2 x 30 µf 271 B 1 x 30 µf 240 H / 271 A-H Instrukcja montażu/6/9

7 WYMIANA ZESPOŁU WENTYLATORA VEC Zespół wentylatora jest zamontowany na amortyzatorach drgań (połączenie 4 śrubami) Amortyzatory są zamontowane na sankach (połączenie 2 śrubami) Sanki muszą być przymocowane do obudowy wentylatora (połączenie 2 śrubami). VEC 271 / 321 VEC 382 / 452 obudowa wirnik elastyczny kołnierz wewnętrzny kołnierz obudowy kołnierz obudowy panewka panewka zestaw do montażu silnika wał zestaw do montażu silnika wał amortyzatory drgań amortyzatory drgań sanki sanki VEC/C.VEC 240 H obudowa kołnierz obudowy zestaw do montażu silnika wał panewka wirnik Instrukcja montażu/7/9

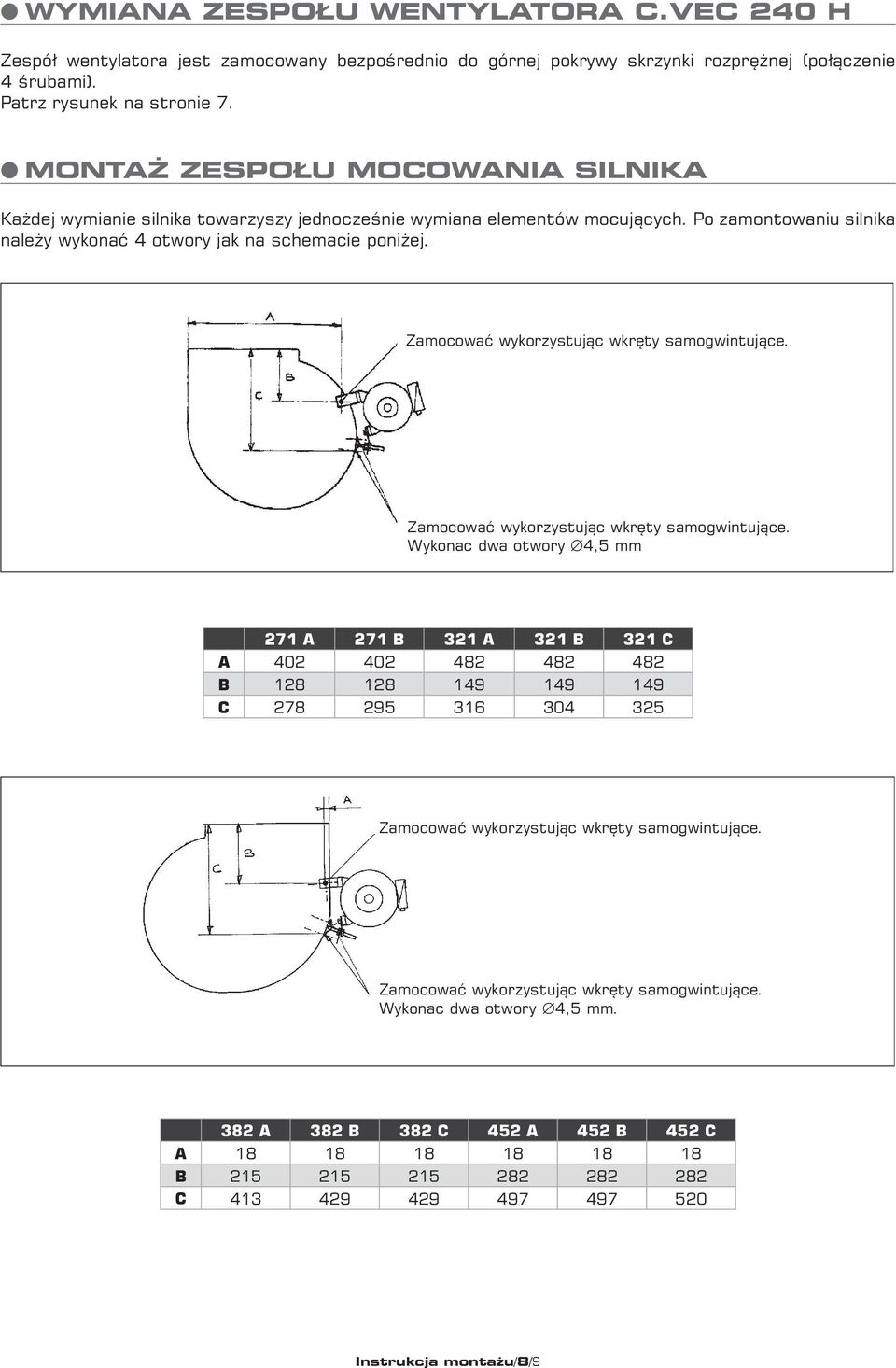

8 WYMIANA ZESPOŁU WENTYLATORA C.VEC 240 H Zespół wentylatora jest zamocowany bezpośrednio do górnej pokrywy skrzynki rozprężnej (połączenie 4 śrubami). Patrz rysunek na stronie 7. MONTAŻ ZESPOŁU MOCOWANIA SILNIKA Każdej wymianie silnika towarzyszy jednocześnie wymiana elementów mocujących. Po zamontowaniu silnika należy wykonać 4 otwory jak na schemacie poniżej. Zamocować wykorzystując wkręty samogwintujące. Zamocować wykorzystując wkręty samogwintujące. Wykonac dwa otwory 4,5 mm 271 A 271 B 321 A 321 B 321 C A B C Zamocować wykorzystując wkręty samogwintujące. Zamocować wykorzystując wkręty samogwintujące. Wykonac dwa otwory 4,5 mm. 382 A 382 B 382 C 452 A 452 B 452 C A B C Instrukcja montażu/8/9

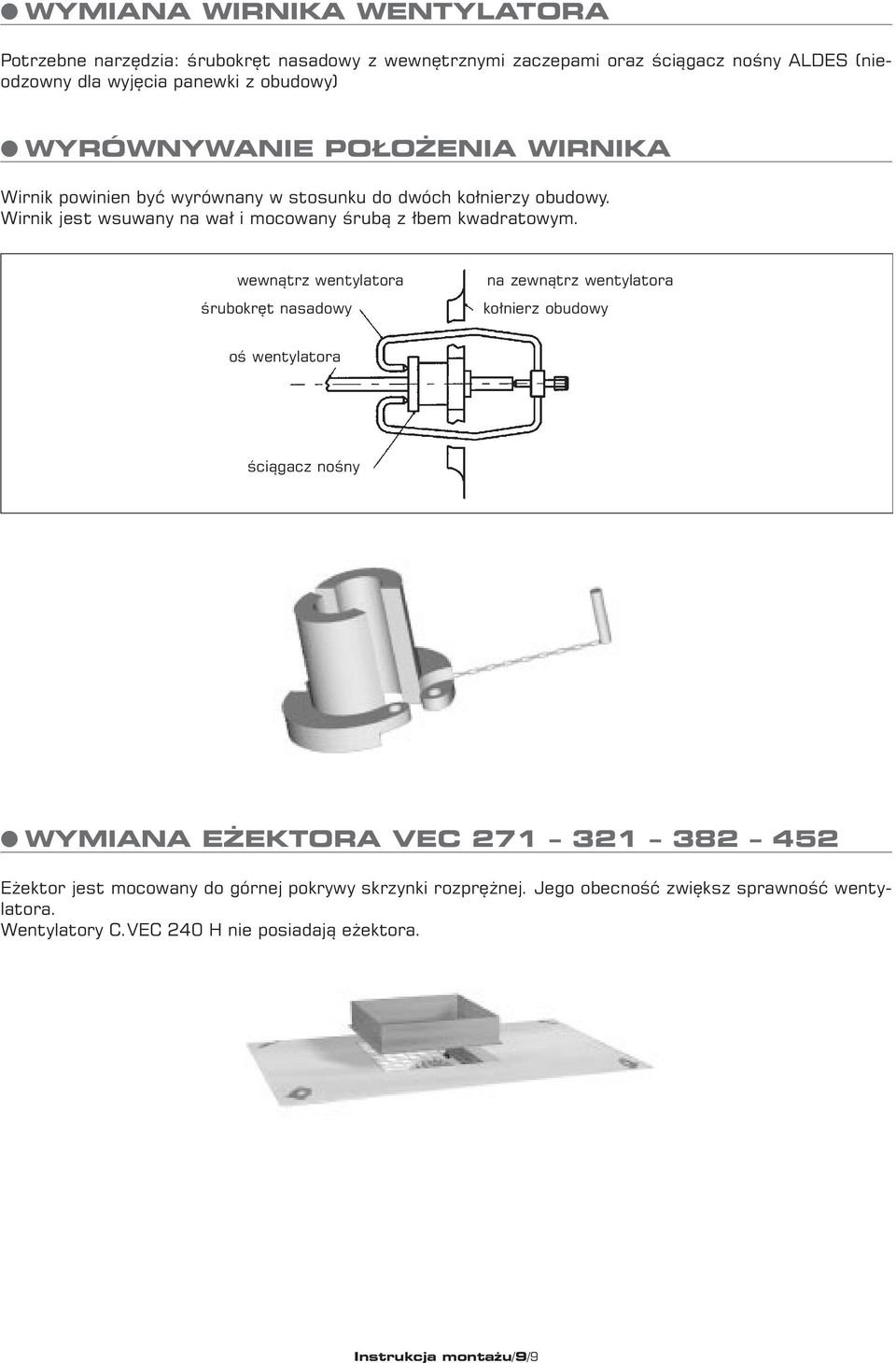

9 WYMIANA WIRNIKA WENTYLATORA Potrzebne narzędzia: śrubokręt nasadowy z wewnętrznymi zaczepami oraz ściągacz nośny ALDES (nieodzowny dla wyjęcia panewki z obudowy) WYRÓWNYWANIE POŁOŻENIA WIRNIKA Wirnik powinien być wyrównany w stosunku do dwóch kołnierzy obudowy. Wirnik jest wsuwany na wał i mocowany śrubą z łbem kwadratowym. wewnątrz wentylatora śrubokręt nasadowy na zewnątrz wentylatora kołnierz obudowy oś wentylatora ściągacz nośny WYMIANA EŻEKTORA VEC Eżektor jest mocowany do górnej pokrywy skrzynki rozprężnej. Jego obecność zwiększ sprawność wentylatora. Wentylatory C.VEC 240 H nie posiadają eżektora. Instrukcja montażu/9/9
