Modulator Signal-450 HDMI - COFDM (DVB-T) + USB. Dziękujemy za zakup modulatora Signal-450 HDMI - COFDM (DVB-T) + USB.
|
|
- Marian Stefański
- 7 lat temu
- Przeglądów:
Transkrypt
1 Modulator Signal-450 HDMI - COFDM (DVB-T) + USB Instrukcja użytkownika Dziękujemy za zakup modulatora Signal-450 HDMI - COFDM (DVB-T) + USB. Prosimy o uważne przeczytanie niniejszej instrukcji w celu poprawnej instalacji i szybkiej konfiguracji.
2 Spis treści Rozdział 1 Wstęp... 2 Informacje ogólne Schemat funkcjonalny urządzenia... 4 Specyfikacja techniczna... 4 Rozdział 2 Bezpieczeństwo i Instalacja urządzenia... 6 Bezpieczeństwo... 6 Instalacja... 7 Instalacja kaskadowa... 8 Rozdział 3 Generowanie plików TS... 8 Instalacja... 9 Konfiguracja oprogramowania Creator... 9 Zarządzanie plikami Rozdział 4 Ustawienia i parametry konfiguracyjne Rozdział 5 Nagrywanie i odtwarzanie przez USB Appendix Rozdział 1 Wstęp Informacje ogólne. Modulator SIGNAL-450 R86740 jest urządzeniem wielofunkcyjnym, które wejściowy sygnał podany na złącze HDMI moduluje w standardzie DVB-T. Można na niego podać sygnał zarówno SD, jak i w rozdzielczości Full HD. Posiada wejścia: HDMI, USB oraz RF, które służyć może do sumowania sygnału wyjściowego z innym sygnałem
3 telewizyjnym. Urządzenie jest modulatorem jednokanałowym. Oznacza to możliwość podłączenia do niego jednego źródła sygnału oraz zmodulowania go do postaci cyfrowego multipleksu DVB-T. Opcje konfiguracyjne pozwalają na dołożenie strumienia wyjściowego do istniejącej już instalacji DVB-T w sposób wybrany przez administratora lub inwestora (możliwość konfiguracji parametrów takich jak: LCN, SID, PID, NIT). Otwory wentylacyjne Uziemienie DC 12V Wej. HDMI Wej.RF Wyj. RF Wej. YPbPr/S-Video/AV out Grounding: Uziemienie DC 12V: Zasilanie HDMI: Wejście HDMI YPbPr/S-Video/AV: Wejście YPbPr/S-Video/AV poprzez adapter VGA RF in: Wejście pozwalające podłączyd sygnał RF (Tłumienie 10 db) typ F RF out: Wyjście sygnału RF ( MHz, 71~91 dbµv) typ F
4 Diody Wyświetlacz LCD Przyciski sterowania Port USB Port JTAG Schemat funkcjonalny urządzenia Specyfikacja techniczna Sekcja kodowania Kodowanie MPEG-4 AVC/H.264 Wejście HDMI HDMI Video Rozdzielczość Przepływność 1920*1080_60P,1920*1080_50P; 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P 0.500~ Mbps strumienia Kodowanie MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC Audio Wejście HDMI Próbkowanie 48KHz
5 Przepływność bitowa 64, 96,128, 192, 256, 320, 384kbps Video YPbPr/ CVBS/ S-Video Audio Sekcja modulatora Standard Pasmo Kodowanie Wejście Rozdzielczość Przepływność strumienia Kodowanie Wejście Probkowanie Przepływność bitowa DVB-T COFDM 6M, 7M, 8M MPEG-4 AVC/H.264 CVBS *1, YPbPr*1, S-Video*1 CVBS & S-Video: 720x576_50i (PAL); 720x480_60i (NTSC) YPbPr: 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P 0.500~ Mbps MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC 1*Stereo /mono 48KHz 64, 96,128, 192, 256, 320, 384kbps Konstelacja QPSK, 16QAM, 64QAM, FEC 1/2, 2/3, 3/4, 5/6, 7/8. Interwał bezpieczeństwa 1/32, 1/16, 1/8, 1/4. Tryb FFT: MER Częstotliwość RF Poziom wyjściowy RF 2K 42dB 30~960 MHz, 1KHz step -16~ -36 dbm (71~91 dbµv), z krokiem 0.1db Zarządzanie i konfiguracja Interfejs lokalny Język LCN Aktualizacja Wyświetlacz LCD + przyciski English Tak JTAG lub USB Parametry ogólne Zasilanie Wymiary DC 12V 153*110*50mm
6 Masa < 1kg Zakres temp. pracy 0~45 Rozdział 2 Bezpieczeństwo i Instalacja urządzenia Bezpieczeństwo Ostrzeżenie: Aby uniknąć ryzyka pożaru lub porażenia prądem, nie wystawiać urządzenia na działanie deszczu lub wilgoci. Urządzenie jest zasilane napięciem 12V DC. Napięcie zasilania nie może przekraczać zalecanej wartości, w przeciwnym wypadku może spowodować nieodwracalne uszkodzenie urządzenia i unieważnienie gwarancji. W związku z tym: Nie można montować zasilacza o napięciu większym niż 12 DC. Nie wolno podłączać urządzenia do zasilania, jeśli przewód zasilający jest uszkodzony. Nie należy podłączać urządzenia do źródła zasilania, dopóki wszystkie kable nie będą prawidłowo podłączone. Nie nacinać przewodu. Należy unikać umieszczania urządzenia obok centralnych elementów grzewczych oraz w miejscach o wysokiej wilgotności. Nie przykrywać urządzenia materiałami, które zakrywają otwory wentylacyjne. Jeżeli urządzenie przechowywane jest w niskich temperaturach przez dłuższy czas, przed podłączeniem do sieci należy umieścić urządzenie w temperaturze pokojowej na czas 2 godzin. W przypadku wymiany części, należy upewnić się, że serwisant użył części zamiennych określonych przez producenta lub o takich samych właściwościach jak części oryginalne. Nieautoryzowane zamienniki mogą spowodować ryzyko pożaru, porażenie prądem lub inne niebezpieczeństwo. W przypadku montownia części zamiennych należy poprosić serwisanta o przeprowadzenie kontroli bezpieczeostwa w celu dopuszczenia urządzenia do użytku.
7 Instalacja Ryzyko uszkodzenia urządzenia Nie należy podłączać urządzenia do zasilania przed lub podczas montażu. Podłączyć urządzenie jak w poniższej instrukcji. Uwaga! 1. Przy montażu urządznia należy zachować 10 cm 1 odstęp od innych elementów instalacji. 2. Podłącz wejście sygnału do odpowiednich złączy. Źródło sygnału stanowić mogą między innymi: odtwarzacze multimedialne, rejestratory DVR, odtwarzacze Blu-ray, komputery PC, czy dekodery STB. 3. Sygnał z anteny do naziemnej TV. 4. Podłącz kabel do 5 3 wyjścia RF Podłączenie zasilania: a) Podłącz kabel uziemienia; b) Podłącz wtyczkę zasilania do złącza zasilania urządzenia; c) Podłącz wtyczkę do gniazdka sieciowego.
8 Instalacja kaskadowa Istnieje możliwość podłączenia anteny do odbioru naziemnej telewizji cyfrowej DVB-T bezpośrednio do wejśćia RF IN modulatora. W przypadku kaskadowania modulatorów można wykorzystać wejście RF IN. Rozdział 3 Generowanie plików TS SIGNAL-450 modulator enkoder posiada funkcję tworzenia plików TS wideo z oprogramowania dostarczonego wraz z produktem. Użytkownicy mogą tworzyć pliki *. TS zawierające zdjęcia, pliki wideo i audio, w prosty i intuicyjny sposób, a następnie odtwarzać je na ekranie telewizora za pośrednictwem portu USB modulatora SIGNAL-450.

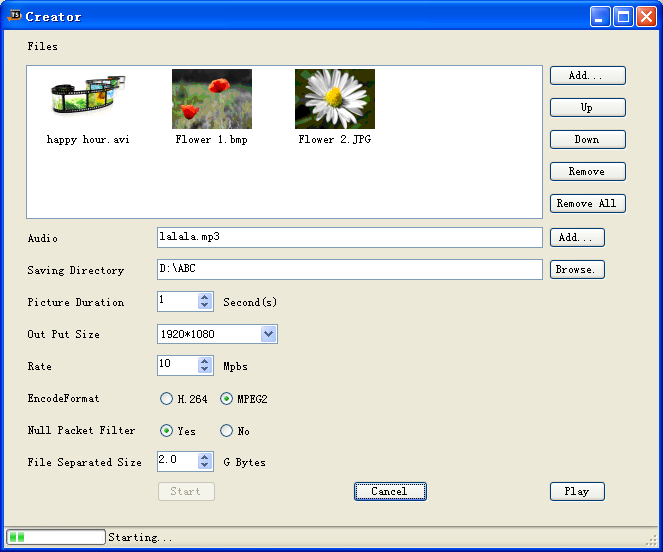

9 Obsługiwane formaty plików to: Format: JPG, PNG, BMP, GIF/Video: MP4, WMV, AVI, MPG, TS, MKV /Audio: MP3, WAV Instalacja 1. Pobierz aplikację TS Creator wraz z plikami pomocniczymi TS generato files ze strony: _R86740.htm (zakładka pliki do pobrania). 2. Jeśli nie zainstalowałeś jeszcze "Net Rama 2,0", kliknij dwukrotnie ikonę "NetFx20SP2_x86.exe" i czekaj do momentu zakończenia instalacji. 3. Wykonaj dwuklik Setup.exe, aby zainstalować "Creator" i wygenerować skrót na pulpicie. Konfiguracja oprogramowania Creator Kliknij dwukrotnie ikonę "Creator", co wywoła interfejs obsługi, jak poniżej:
10 Kliknij aby dodać zdjęcia i filmy Kliknij, aby zmienić kolejność obrazów / video Kliknij, aby usunąć zdjęcia / filmy Kliknij, aby dodać audio Kliknij, aby ustawić ścieżkę do zapisu plików TS. podczas odtwarzania wideo Aby ustawić okres czasu dla każdego obrazu Aby ustawić rozdzielczość dla wyjścia wideo Plik video jest przekształcony w oparciu o VBR (Variable Bit Rate). Najwyższa wartość liczbowa reprezentuje wyższą przepływność dla wyjścia wideo. Wybierz format kodowania. Do wyboru dostępna jedna z dwóch opcji. Maksymalny rozmiar pojedynczego filmu nie może przekroczyć 2,0 GB. (SIGNAL-450 nie można odtworzyć video większe niż 2GB.) Po ustawieniu wszystkich parametrów, kliknij przycisk aby rozpocząć proces transformacji. Kliknij "OK". Kliknij ten przycisk, aby zatrzymać transformację przed operacją zakończona. Po zakończeniu operacji transformacji, użytkownicy mogą kliknąć ten przycisk, aby odtwarzać wygenerowamny plik wideo w formacie TS. Zarządzanie plikami Przejdź do folderu, w którym zapisały się pliki np. D\Folder ABC.
11 Zarządzanie: 1. W wyniku transformacji zostaną wygenerowane następujące pliki: 2. Zostaną wygenerowane dwa pliki jeśli parameter Null Packet jest ustawiony na No. Uwagi: Wszystkie nazwy plików są generowane automatycznie. Zmień nazwy plików przed utworzeniem nowego filmu, aby uniknąć pokrycia poprzednich plików. W przypadku zmiany nazwy plików FinalOutput ts lub FinalOutput tsinfo, nowe utwórz takie same SIGNAL-450 może je odczytać i odtworzyć film. Plik powstaje w wyniku kliknięcia przycisku Play Należy zapisać dwa pliki o następujących rozszerzeniach w pamięci USB, aby Signal-450 mógł odczytać i odtworzyć film. Plik powstaje w wyniku kliknięcia przycisku Play Należy zapisać dwa pliki o następujących rozszerzeniach w pamięci USB, aby Signal-450 mógł odczytać i odtworzyć film. (wyłącznie z rozszerzeniem),
12 Rozdział 4 Ustawienia i parametry konfiguracyjne Konfiguracja urządzenia odbywa się przy pomocy przycisków oraz wyświetlacza LCD zlokalizowanego na przednim panelu urządzenia. Wyświetlacz LCD Wyświetlanie opcji i parametrów konfiguracyjnych. Podświetlenie na wyświetlaczu jest aktywne po włączeniu zasilania. Dipody Informują o statusie podczas pracy urządzenia. Power: Świeci się, gdy zasilacz jest podłączony. Alarm: Świeci się, gdy na wejściu urządzenia nie będzie podany żaden sygnał. Lock: Świeci się, gdy źródło sygnału jest podłączone i gaśnie, gdy brak sygnału. Przyciski Lewo/Prawo/Góra/Dół Użyj tych przycisków aby zmienid ustawienia parametrów oprogramowania. Enter użyj tego przycisku, aby przejśd do podmenu lub zapisad nowe ustawienia; Hue 1 Enter Hue +001 Hue +001 Hue +002 Naciśnij Enter, aby skonfigurowad wartości parametrów.użyj przycisków góra/dół/prawo/lewo. Audio Bit rate 128 Enter Audio Bit rate *128 Enter Audio Bit rate 128 Audio Bit rate 192 Menu Powrót do menu. Lock Blokowanie ekranu / anulowanie stanu blokady i wejście do menu głównego po inicjacji urządzenia. Po naciśnięciu przycisku blokady, system zapyta użytkownika czy zapisad aktualne ustawienia, czy nie. Jeśli nie, to na wyświetlaczu LCD pojawi się aktualny stan konfiguracji. Po podłączeniu zasilania, na wyświetlaczu LCD zainicjuje się oprogramowanie. Poniższy wykres obrazuje pracę wyświetlacza LCD.
13 Initializing Lock Up Down Enter Menu DVB-T M U 1080i 6.93Mbps 1 Main Menu Status Main Menu Encoder Status Alarm 2 Status Uptime Encoder Video 3 Video Interface Video In Status Resolution... Video Norm 4 Encoder Audio Encoder Program Info Audio Audio Bitrate Audio Format Program Info Program Output Program Name... LCN EIT Event VCN 5 6 Main Menu Modulator Modulator Bandwidth Bandwidth 8M 7M 6M 7 Modulator Constellation Constellation 64QAM 8 Modulator FFT FFT 2K 9 Modulator Guard Interval Guard Interval 1/32 10 Modulator Code Rate Code Rate 7/8 11 Modulator RF Frequency RF Frequency MHz 12 Modulator RF Level RF Level dbm 13 Modulator RF On RF On Off *On 14 Modulator Bit Rate Bit Rate(val/max) 6.986M/31.668M 15
14 Main Menu Stream Stream TSID Stream ONID Stream NIT Stream VCT Stream EIT NIT Network ID Network Name LCN Mode Private Data NIT Insert EIT Language EIT Insert 18 VCT Modulation mode VCT insert Main Menu Record TS Play TS Record TS Start Record Advanced Config Play TS File browse Play mode Disk Usage Total: xx.xxx GB Free: xx.xxx GB 23 Update Software update? Yes No 24 Remove device Remove device? Yes No 25 Main Menu System System Save Config Save Config? Yes No 26 System Load Saved CFG Load SavedCFG? Yes No 27 System Factory Reset Reset all sets? Yes No 28 System LCD Time-out LCD Time-out 30 s 29 System Key Password Set Password System Lock Keyboard Lock Keyboard Yes No 31 System Product ID ec8f7b0000f 32 System Version Encoder Modulator SW:0.04 HW:1.5A 33
15 1) DVB-T: standard modulacji; XX.XXX MHz: częstotliwość sygnału na wyjściu; U: symbol umieszczonego dysku USB; 1080i: rozdzielczośd wideo źródła sygnału; X.XX Mbps: przepływność bitowa kodowanego strumienia. 2) Alarm Status: informacje o ewentualnych błędach (dioda alarmu zapali się, gdy na wejściu urządzenia nie będzie podany żaden sygnał. 3) Uptime: Informuje o czasie trwania pracy urządzenia. Czas po włączeniu zasilania. 4) Video Parameters: użytkownik może zdefiniować parametry strumienia wideo (Przepływność strumienia: 1.000~ Mbps; Jasność & Kontrast & Nasycenie: 0-255; Barwa: ) 5) Audio bit rate: użytkownik może zdefiniować przepływność strumienia audio należy wybrać jedną z dostępnych wartości: 64, 96, 128, 192, 256, 320, 384 kbps. Broadcast: Enable będzie nadawany tylko dźwięk bez obrazu; Disable anulowanie nadawania, wznowienie audio i video. 6) Program Information: Użytkownik może również wprowadzić inne parametry możliwe do edycji: Service Name, Program Name, Program Number, PIDs of PMT, PCR, Video i Audio, a także LCN (Logiczny numer kanału). 7) TSID: (Transport Stream ID) - Bitowe pole identyfikujące strumień transportowy TS 8) ONID: (Original Network ID)- Bitowe pole identyfikujące sieć macierzystą 9) NIT: (Network Information Table) - Idea tablic NIT opisana została w specyfikacji ISO/IEC Oprogramowanie modulatora Signal-450 zachowuje pełną zgodność z tym dokumentem. ISO/IEC nie definiuje jednak dokładnie formatu danych dla tablic NIT. NOTKA: Parametr Private Data ustawiony jako 0*0, jest niepoprawny. 10) EIT: EIT (Event Information Table) - EIT to tablica zawierająca głównie informacje o programie (czas nadawania, skrócony i rozszerzony opis) oraz dodatkowe flagi statusu. 11) Bandwidth: Wybór szerokości kanału wyjściowego. Możliwy jest wybór jednej z opcji: 6M, 7M lub 8M. 12) Constellation: Wybór trybu modulacji. Możliwy jest wybór jednej z trzech konstelacji: QPSK, 16QAM, and 64QAM. Dla instalacji DVB - T zaleca się wybór opcji 64QAM oferujący największe możliwości jeśli chodzi o przepływność bitową. Wybór innych wartości podyktowany być może koniecznością dystrybucji sygnału w bardzo starych instalacjach. 13) FFT (Transmission Mode): Wybór trybu FFT. Dostępne są dwie opcje: 2K i 8K.
16 14) Guard Interval: Parametr ten stosowany jest w sieciach transmisyjnych OFDM w celu redukcji wpływu niepożądanych sygnałów (echa) na sygnał użyteczny. Do wyboru jest jedna z czterech wartości: 1/32, 1/16, 1/8 i 1/4. 15) Code Rate: Wybór wartości dla parametru Forward Error Correction (FEC). Do wyboru pozostają następujące wartości: 1/2, 2/3, 3/4, 5/6 i 7/8. NOTKA: Inna kombinacja takich parametrów jak: szerokość kanału wyjściowego, konstelacja, guard interval i code rate (FEC) spowodują inną przepływność bitową kodowanego strumienia. Więcej informacji w tabeli nr 2 w dodatku. 16) RF Frequency: Wybór częstotliwości sygnału wyjściowego. Zakres dostępnych częstotliwości obejmuje pasmo zakres: MHz. 17) RF Level: Wybór mocy sygnału wyjściowego. Wartość mocy powinna być dobrana tak, aby po uwzględnieniu strat na okablowaniu i elementach pasywnych oraz ewentualnego wzmocnienia na wzmacniaczach, moc na gniazdach/odbiornikach końcowych była zgodna z ogólno przyjętymi zaleceniami oraz normami dla danej instalacji. Zakres dostępnych wartości: -16~-36dBm (71~91dbµV) z krokiem 0.1dB. 18) RF On: Użytkownik może włączyd lub wyłączyć sygnał RF. 19) Bit Rate: Użytkownik może odczytać aktualną oraz maksymalną przepływność. 20) Save Config: Yes/No-zapisać/anulować konfigurację. 21) Load Saved CFG: Yes/No-wczytać/ anulować konfigurację. 22) Load Default: Yes/No-wczytać/anulować ustawienia fabryczne. 23) LCD Off Time: Czas po jakim wyświetlacz LCD się wyłączy. Dostępne są następujące wartości: 5s, 10s, 45s, 60s, 90s i 120s (sek). 24) Lock Keyboard: Wybierz Yes aby zablokować klawiaturę. Wybierz No aby odblokować klawiaturę. 25) Serial Number: Użytkownik może zobaczyć numer seryjny urządzenia. Jest on tylko do odczytu i jest unikalny. 26) Version: Wyświetla informacje o wersji urządzenia. Encoder Modulator: nazwa urządzenia; SW: Numer wersji oprogramowania; HW: Numer wersji sprzętu. Rozdział 5 Nagrywanie i odtwarzanie przez USB
17 Modulator SIGNAL-450 funkcja nagrywania i odtwarzania przez USB: 1. *.ts Video Creation Zobacz rozdział TS Record and Save Main Menu Record TS Record TS Start Record Start Record Yes No Record TS Advanced Config Advanced Config File size Filter Null PKT File save mode File name Automatic record 1) Podłącz źródło sygnału, wybierz Start Record a nastepnie Yes aby rozpocząć nagrywanie w formacie TS. 2) Konfiguracja zaawansowana: Rozmiar pliku:. Użytkownicy mogą ustawić rozmiar pliku * ts, który ma być rejestrowany. Pojedynczy plik nie może przekroczyć maksymalnej wartości 2000MB. Tryb zapisu pliku: 3 tryby zapisu pliku: single file (Na przykład, gdy rozmiar pliku jest ustawiony jako 1000 MB i gdy rozmiar pliku *. ts osiągnie wartość 1000MB, automatycznie zostanie zatrzymanie nagrywnia w formacie TS). Segmented file (Na przykład, gdy rozmiar pliku jest ustawiony jako 1000 MB i rozmiar *. ts osiągnie wartość 1000 MB, to automatycznie zosatnie utworzony plik i nastąpi kontynuuacja nagrania do pliku następnego aż pamięć USB zostanie zapełniona). Loop record : (automatycznie zapisuje pliki i kontynuuje nagrywanie w następnym pliku TS. Kiedy pamięć USB jest pełna, to zastępuje poprzednio utworzone pliki.) Nazwa pliku: możliwość konfiguracji nazwy pliku w formacie *. ts. Na przykład, jeśli plik zostanie nazwany Record-, to zostanie utworzony następujący ciąg plików *.ts Record-001.ts, Record-002.ts Record-00N.ts. Automatyczne nagrywanie: istnieje możliwość wyboru trybu nagrywania: automatycznie lub manualnie. 3. TS Playback Main Menu Play TS Play TS File Browse Record-001.ts Record-002.ts Play TS Play Mode Play mode Play all Loop all Single file Single loop
18 1) Ścieżka do pliku: wybierz jeden plik video i naciśnij "Enter", aby rozpocząć odtwarzanie. 2) Tryb zapisu: Użytkownik może wybrać tryb odtwarzania dla zapisanego formatu plików *ts. W czasie otwarzania pliku w formacie *.ts, SIGNAL-450 LCD na interfejsie LCD wyswietli się informacja jak poniżej. DVB-C M Record-001.ts DVB-C MHz xx.x% xx.xxm tryby zapisu pliku : single loop; A play all; A loop all; 1 single file W tym czasie przciski zlokalizowane na przednim panelu pełnią następujące funkcje: 4. Disk Usage Main Menu Disk Usage Total: xx.xxx GB Free: xx.xxx GB Funkcja umożliwiająca sprawdzenie pojemności dysku USB. 5. Update Main Menu Update Software Update? Yes No W celu aktualizacji oprogramowania SIGNAL-450 wybierz Yes 6. Remove Device Main Menu Remove device Remove device? Yes No Wybierz "Tak", aby bezpiecznie usunąć dysk USB z urządzenia.
19 Appendix Ch. Australia Air Channels Australia Air Channels Frequency Frequency Ch. Start Center End Start Center End VHF C C C C C C C C C C C C C C C5A C C C C C C C C C C9A C C C C C C C UHF C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C Tabla 1 Wykaz częstotliwości/kanały (MHz) Australia
20 Modulation Constellation QPSK 16QAM 64QAM FEC 6MHz Bandwidth 7MHz Bandwidth 8MHz Bandwidth Guard Interval Guard Interval Guard Interval 1/4 1/8 1/16 1/32 1/4 1/8 1/16 1/32 1/4 1/8 1/16 1/32 1/2 The weak ability of error-correcting and anti-interference in this area / / / / / / / / / / / / / / Tabela 2 Przepływność dla MPEG-2
