1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11)63121 (13) Y1 (51) Int.CI. G10G 7/00 ( ) A45C 11/00 ( ) (54) Futerał ochronny na instrumenty muzyczne lub na futerały z instrumentami muzycznymi (30) Pierwszeństwo: ,DE, (73) Uprawniony z prawa ochronnego: Fiedler Joachim, Berlin, DE (43) Zgłoszenie ogłoszono: BUP 20/05 (45) O udzieleniu prawa ochronnego ogłoszono: WUP 05/07 (72) Twórca(y) wzoru użytkowego: Joachim Fiedler, Berlin, DE CM CO (O

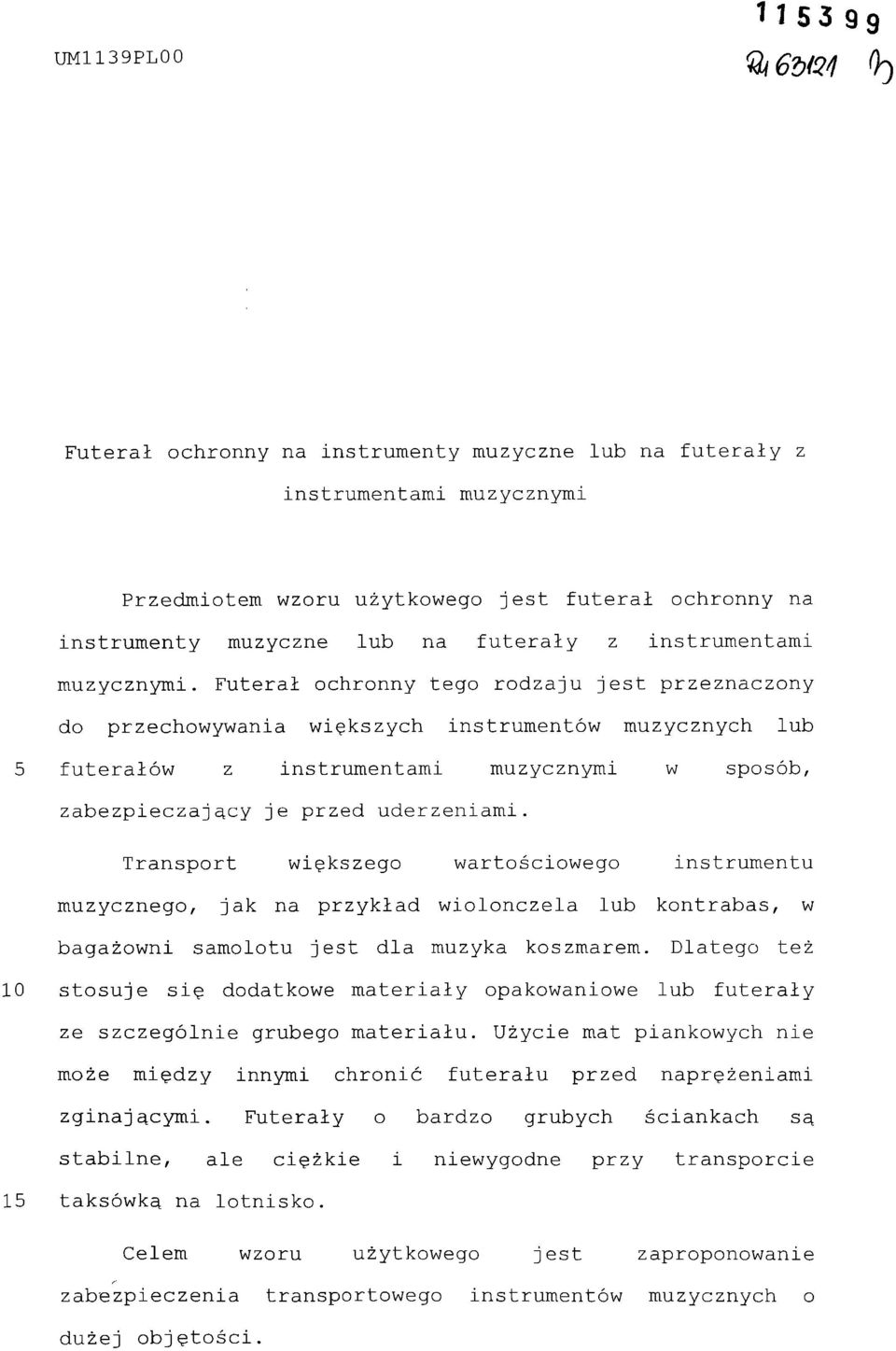

2 Futerał ochronny na instrumenty muzyczne lub na futerały z instrumentami muzycznymi Przedmiotem wzoru użytkowego jest futerał ochronny na instrumenty muzyczne lub na futerały z instrumentami muzycznymi. Futerał ochronny tego rodzaju jest przeznaczony do przechowywania większych instrumentów muzycznych lub 5 futerałów z instrumentami muzycznymi w sposób, zabezpieczający je przed uderzeniami. Transport większego wartościowego instrumentu muzycznego, jak na przykład wiolonczela lub kontrabas, w bagażowni samolotu jest dla muzyka koszmarem. Dlatego też 10 stosuje się dodatkowe materiały opakowaniowe lub futerały ze szczególnie grubego materiału. Użycie mat piankowych nie może między innymi chronić futerału przed naprężeniami zginającymi. Futerały o bardzo grubych ściankach są stabilne, ale ciężkie i niewygodne przy transporcie 15 taksówką na lotnisko. Celem wzoru użytkowego jest zaproponowanie zabezpieczenia transportowego instrumentów muzycznych o dużej objętości.

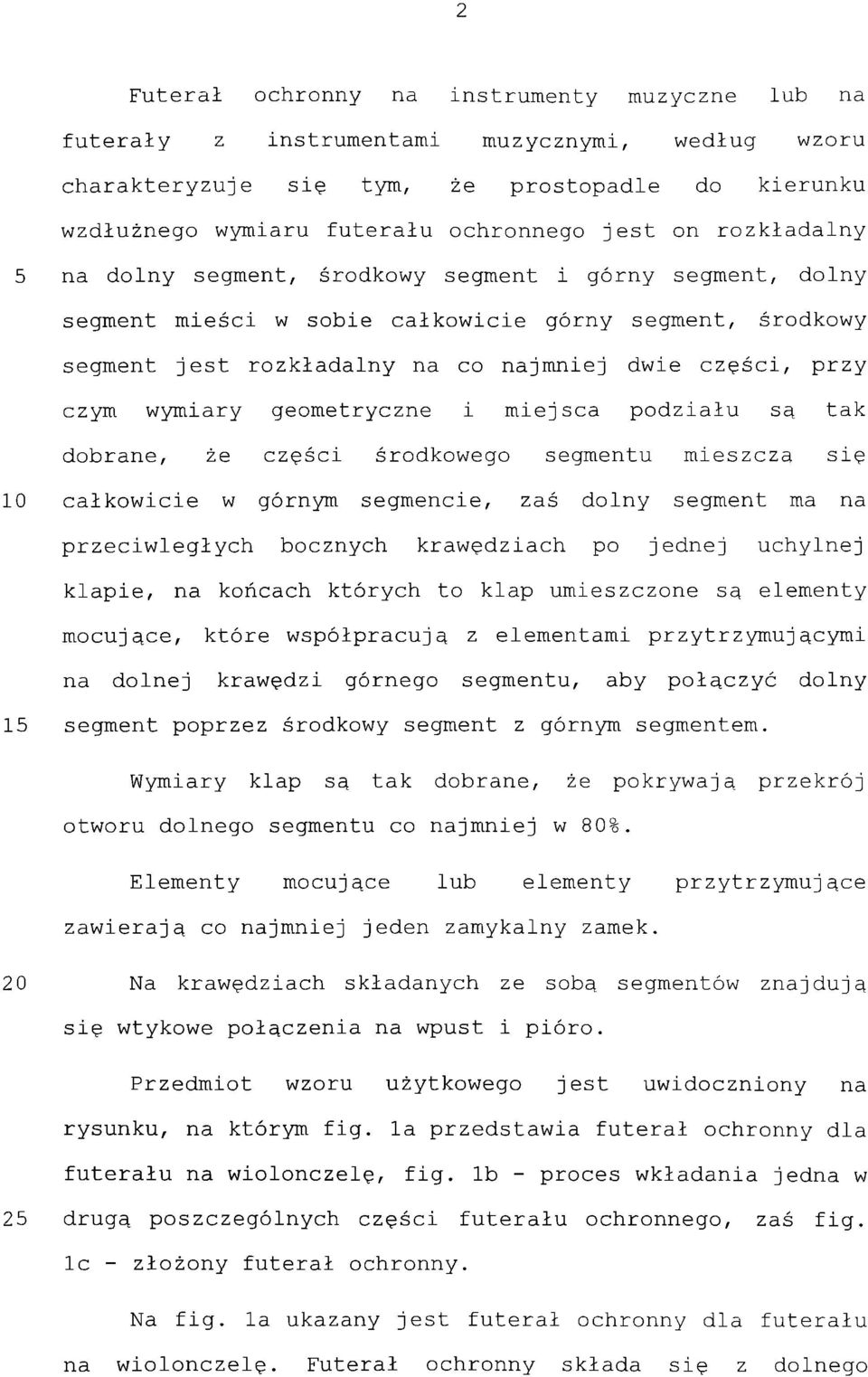

3 2 Futerał ochronny na instrumenty muzyczne lub na futerały z instrumentami muzycznymi, według wzoru charakteryzuje się tym, że prostopadle do kierunku wzdłużnego wymiaru futerału ochronnego jest on rozkładalny 5 na dolny segment, środkowy segment i górny segment, dolny segment mieści w sobie całkowicie górny segment, środkowy segment jest rozkładalny na co najmniej dwie części, przy czym wymiary geometryczne i miejsca podziału są tak dobrane, że części środkowego segmentu mieszczą się 10 całkowicie w górnym segmencie, zaś dolny segment ma na przeciwległych bocznych krawędziach po jednej uchylnej klapie, na końcach których to klap umieszczone są elementy mocujące, które współpracują z elementami przytrzymującymi na dolnej krawędzi górnego segmentu, aby połączyć dolny 15 segment poprzez środkowy segment z górnym segmentem. Wymiary klap są tak dobrane, że pokrywają przekrój otworu dolnego segmentu co najmniej w 80%. Elementy mocujące lub elementy przytrzymujące zawierają co najmniej jeden zamykalny zamek. 20 Na krawędziach składanych ze sobą segmentów znajdują się wtykowe połączenia na wpust i pióro. Przedmiot wzoru użytkowego jest uwidoczniony na rysunku, na którym fig. la przedstawia futerał ochronny dla futerału na wiolonczelę, fig. Ib - proces wkładania jedna w 25 drugą poszczególnych części futerału ochronnego, zaś fig. lc - złożony futerał ochronny. Na fig. la ukazany jest futerał ochronny dla futerału na wiolonczelę. Futerał ochronny składa się z dolnego

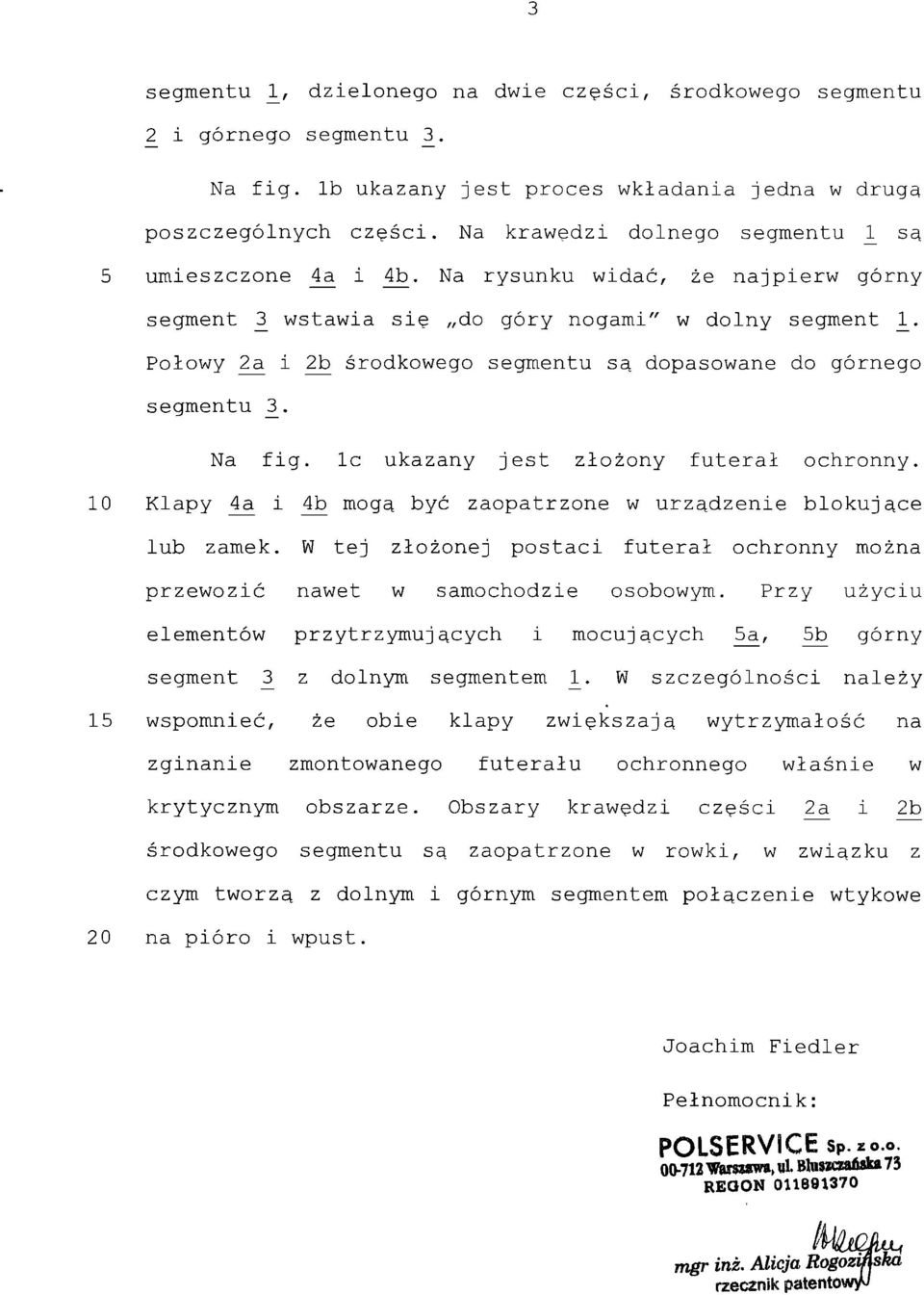

4 3 segmentu ^, dzielonego na dwie części, środkowego segmentu 2 i górnego segmentu 3_. Na fig. Ib ukazany jest proces wkładania jedna w drugą poszczególnych części. Na krawędzi dolnego segmentu 1_ są 5 umieszczone 4a i _4b. Na rysunku widać, że najpierw górny segment 3^ wstawia się do góry nogami" w dolny segment 1_. Połowy 2_a i Zb środkowego segmentu są dopasowane do górnego segmentu 3^. Na fig. lc ukazany jest złożony futerał ochronny. 0 Klapy _4a, i ^4b mogą być zaopatrzone w urządzenie blokujące lub zamek. W tej złożonej postaci futerał ochronny można przewozić nawet w samochodzie osobowym. Przy użyciu elementów przytrzymujących i mocujących Sa, 5b górny segment 3^ z dolnym segmentem _1. W szczególności należy 5 wspomnieć, że obie klapy zwiększają wytrzymałość na zginanie zmontowanego futerału ochronnego właśnie w krytycznym obszarze. Obszary krawędzi części _2a. i ;2b środkowego segmentu są zaopatrzone w rowki, w związku z czym tworzą z dolnym i górnym segmentem połączenie wtykowe 0 na pióro i wpust. Joachim Fiedler Pełnomocnik: POLSERVlCEsP.*o.o %sm,«l Btasiaaltoka73 REOON mgr inż. Alicja RogozMska rzecznik patentów^

5 UM1139PL Zastrzeżenia ochronne 1. Futerał ochronny na instrumenty muzyczne lub na futerały z instrumentami muzycznymi, znamienny tym, że prostopadle do kierunku wzdłużnego wymiaru futerału ochronnego jest on rozkładalny na dolny segment (_1), środkowy segment (2) i górny segment (_3), dolny segment (_1) mieści w sobie całkowicie górny segment (3), środkowy segment (2) jest rozkładalny na co najmniej dwie części (2a, 2b), przy czym wymiary geometryczne i miejsca podziału są tak dobrane, że części środkowego segmentu (2a_, 2b) mieszczą się całkowicie w górnym segmencie (3_), zaś dolny segment (_1) ma na przeciwległych bocznych krawędziach po jednej uchylnej klapie (4_), na końcach których to klap umieszczone są elementy mocujące (_5), które współpracują z elementami przytrzymującymi (_6) na dolnej krawędzi górnego segmentu (3_) i aby połączyć dolny segment (_1) poprzez środkowy segment (2) z górnym segmentem (3_). 2. Futerał ochronny według zastrz. 1, znamienny tym, że wymiary klap (4_) są tak dobrane, że pokrywają przekrój otworu dolnego segmentu co najmniej w 80%.

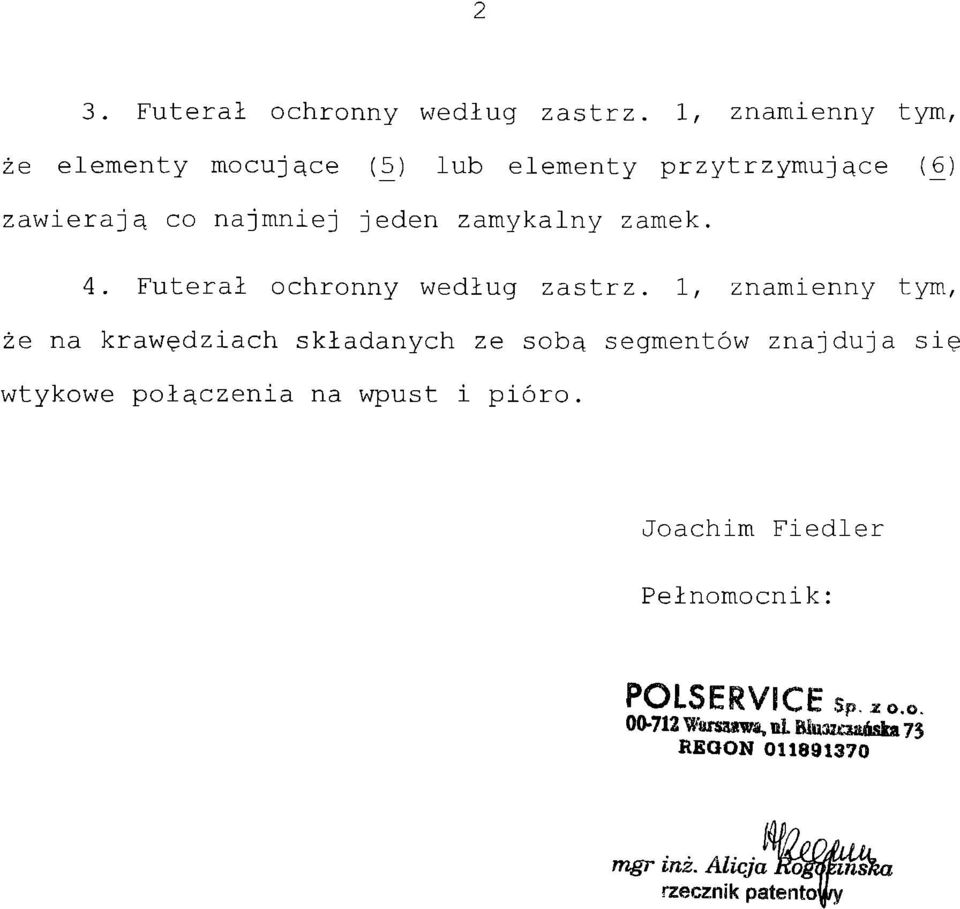

6 2 3. Futerał ochronny według zastrz. 1, znamienny tym, że elementy mocujące (.5) lub elementy przytrzymujące (_6) zawierają co najmniej jeden zamykalny zamek. 4. Futerał ochronny według zastrz. 1, znamienny tym, że na krawędziach składanych ze sobą segmentów znajdują się wtykowe połączenia na wpust i pióro. Joachim Fiedler Pełnomocnik: POLSERVICEsP,o.o Wareaawa,ul BlwazoaŁóska 73 REGON mgr inż. Alicja mffmmk rzecznik patentolf

7 /3 ź Fig. 1a POLSERVICEsP.*o.o Warszawa, ul. Bhuzczańska 73 REGON k mgr inż. Alicja nogoginśa rzecznik patentowa UhAAWPLo Ifrąo

8 /3 (o 4b 4a Fig. 1b POLSERV!CEsP.zo.o Warszawa, ul. Bluszczańska 73 RĘQQN QH mgr inż. Alicja Rogo; rzecznik patentoi UKA/IS9 PLoo/cg0

9 * /3 Fig. 1c POLSERVICEsp.zo.o Warszawa, ul. Bluszcsańska 73 REQQN mgr inż. Alicja ^gozffisk UHAAlĄPlGo/frąo
