1 RZECZPOSPOLITA POLSKA d2)opis OCHRONNY WZORU UŻYTKOWEGO EGZEMPLARZ ARCHIWALNY (19) PL (n)62525 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (13) Y1 (51) Int.CI. F41H 1/04 ( ) (54) Potnik do hełmu ochronnego (43) Zgłoszenie ogłoszono: BUP 26/03 (73) Uprawniony z prawa ochronnego: Główny Instytut Górnictwa, Katowice, PL Spółdzielnia Inwalidów ZGODA - Zakład Pracy Chronionej, Konstantynów Łódzki, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 08/06 (72) Twórca(y) wzoru użytkowego: Justyna Kudaj, Konstantynów Łódzki, PL Bolesław Meinhardt, Katowice, PL Helena Ruprecht, Konstantynów Łódzki, PL m CM io CM co

2 Potnik do hełmu ochronnego Przedmiotem wzoru użytkowego jest potnik do hełmu ochronnego, w formie mankietu zapinanego na przedniej części pasa głównego więźby osadzonej wewnątrz skorupy hełmu. Znany jest potnik do hełmu ochronnego, który stanowi mankiet z trzema wypustkami rozmieszczonymi symetrycznie względem osi pionowej, z których dwie skrajne stanowią zakończenie mankietu. Wypustki obejmują górną krawędź pasa głównego więźby hełmu, a wykonane na ich końcach otwory służą do zapinania mankietu na zaczepach przy tej górnej krawędzi. Pozostała część mankietu obejmuje dolną krawędź wspomnianego pasa, a wykonane w niej trzy otwory pozwalają na jego zapinanie na zaczepach w sąsiedztwie tej dolnej krawędzi. W potniku do hełmu ochronnego, w formie mankietu zapinanego na przedniej części pasa głównego więźby osadzonej wewnątrz skorupy hełmu, mającego wypustki rozmieszczone symetrycznie względem osi pionowej, z których dwie skrajne, stanowiące zakończenie mankietu i obejmujące górną krawędź pasa głównego, mają otwory na zaczepy przy tej krawędzi, a pozostała część mankietu, obejmująca dolną krawędź wspomnianego pasa, ma otwory na zaczepy przy jego

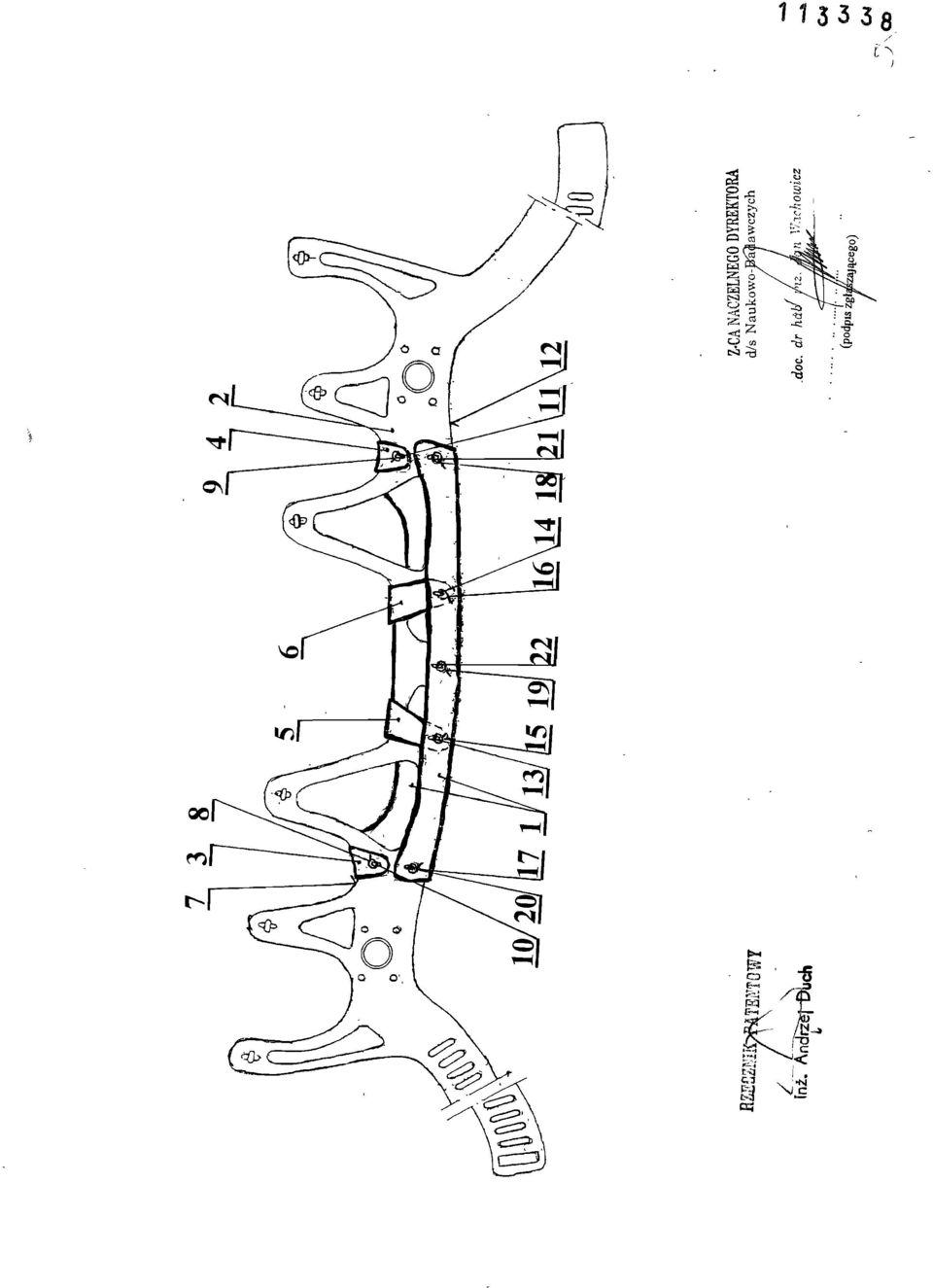

3 -2- dolnej krawędzi, według wzoru użytkowego, mankiet ma cztery wypustki, z których dwie środkowe wypustki, obejmujące górną krawędź pasa głównego więźby, są rozbieżne w kierunku jego dolnej krawędzi i zaopatrzone w otwory na dodatkowe zaczepy przy tej krawędzi. Dodatkowe zaczepy mocują jednocześnie pozostałą część mankietu, obejmującą dolną krawędź pasa głównego więźby. Mankiet ukształtowany zgodnie z wzorem użytkowym, może być zapięły na pasie głównym więźby hełmu ochronnego dokładnie i bez zmarszczeń. Potnik w formie mankietu według wzoru użytkowego, który optymalnie przylega do pasa głównego więźby, zapewnia wysoki komfort użytkowania oraz nie powoduje odparzeń i odgnieceń skóry czoła użytkownika hełmu ochronnego. Przedmiot wzoru użytkowego jest uwidoczniony na rysunku, przedstawiającym pas główny więźby z potnikiem od strony przedniej hełmu ochronnego. Potnik do hełmu ochronnego ma formę mankietu 1 zapinanego na przedniej części pasa głównego 2 więźby osadzonej wewnątrz skorupy hełmu. Mankiet 1 ma cztery wypustki 3, 4, 5, 6 rozmieszczone symetrycznie względem osi pionowej Dwie skrajne wypustki 3, 4 stanowiące zakończenie mankietu 1 i obejmujące górną krawędź 7 pasa głównego 2, mają otwory 8, 9 na zaczepy 10, H przy tej krawędzi 7. Dwie środkowe wypustki 5, 6 obejmujące również górną krawędź 7 pasa głównego 2, są rozbieżne w kierunku jego dolnej krawędzi \2 i zaopatrzone w otwory na dodatkowe zaczepy 12, 14 przy tej krawędzi 12. W pozostałej części mankietu 1, obejmującej dolną krawędź 12 pasa głównego 2, są wykonane

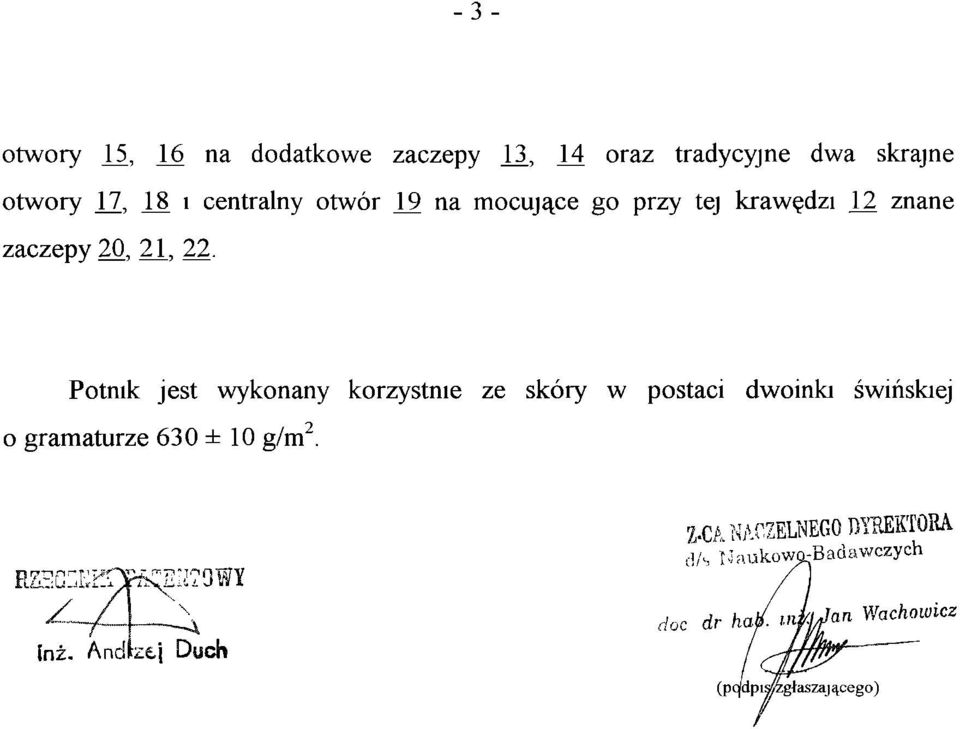

4 -3- otwory 15, J_6 na dodatkowe zaczepy 12, 14 oraz tradycyjne dwa skrajne otwory J/7, J_8 i centralny otwór J_9 na mocujące go przy tej krawędzi 12 znane zaczepy 20, 21, 22. Potnik jest wykonany korzystnie ze skóry w postaci dwoinki świńskiej o gramaturze 630 ± 10 g/m2 z. Inż. And &TEIE9WT kej Duch Z-CA. NACZELNEGO DYREKTORA. d/s Naukowo-Badawczych r/oc <ir /ia an Wac/iowicz

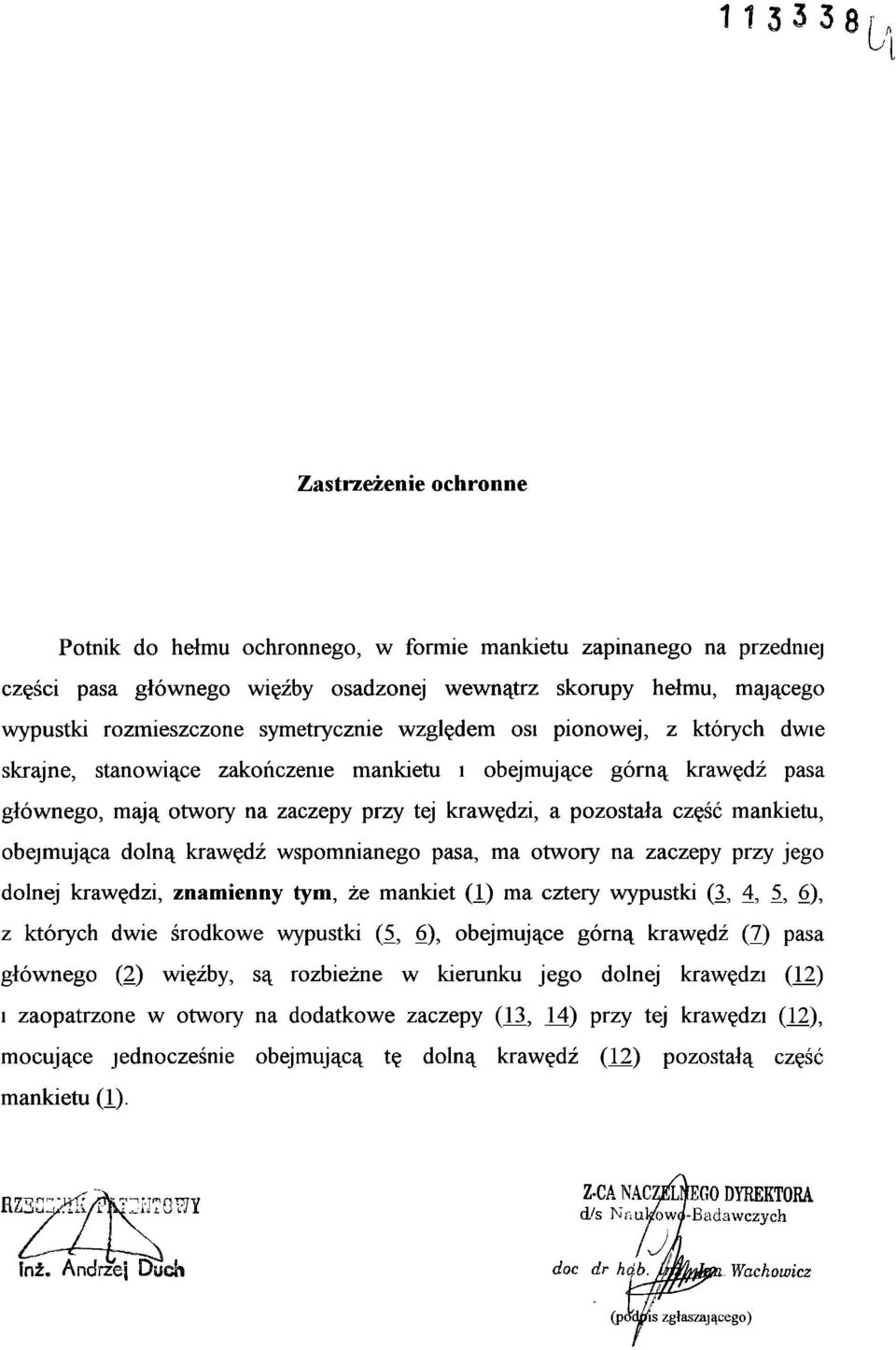

5 ^ Zastrzeżenie ochronne Potnik do hełmu ochronnego, w formie mankietu zapinanego na przedniej części pasa głównego więźby osadzonej wewnątrz skorupy hełmu, mającego wypustki rozmieszczone symetrycznie względem osi pionowej, z których dwie skrajne, stanowiące zakończenie mankietu i obejmujące górną krawędź pasa głównego, mają otwory na zaczepy przy tej krawędzi, a pozostała część mankietu, obejmująca dolną krawędź wspomnianego pasa, ma otwory na zaczepy przy jego dolnej krawędzi, znamienny tym, że mankiet (J_) ma cztery wypustki (3, 4, 5, 6), z których dwie środkowe wypustki (5, 6), obejmujące górną krawędź (7) pasa głównego (2) więźby, są rozbieżne w kierunku jego dolnej krawędzi Q2) i zaopatrzone w otwory na dodatkowe zaczepy (13, 14) przy tej krawędzi (12), mocujące jednocześnie obejmującą tę dolną krawędź (12) pozostałą część mankietu (I). Z-CA NACZELNEGO DYREKTORA d/s Naukbwd-Badawczych Inź. Andrzej DSch doc dr habj^/k^l Wachowicz (podpis zgłaszającego)

6 7 3 8 flzegzpsimmeetowt Jnźf AndcSJ-mch doc
