2 OPIS TECHNICZNY do projektu budowlanego wewnętrznej instalacji gazowej dla budynku komunalnego wielorodzinnego zlokalizowanego przy ul. Topolowej (dz.nr 83/43) Koziegłowy BUDYNEK KOMUNALNY NR 3 1. Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt wewnętrznej instalacji gazu dla budynku dla budynku komunalnego wielorodzinnego zlokalizowanego przy ul. Topolowej (dz.nr 83/43) Koziegłowy (budynek komunalny nr 3). - istniejąca dokumentacja architektoniczna - obowiązujące normy, przepisy, zarządzenia i wytyczne projektowania - uzgodnienia międzybranŝowe - uzgodnienia z Inwestorem 2. Zakres opracowania Niniejsze opracowanie zawiera projekt budowlany wewnętrznej instalacji gazowej rozprowadzającą gaz z grupy II - GZ podgrupy 50 na potrzeby: kotła gazowego dwufunkcyjnego 24 kw 4 szt. dla budynku komunalnego wielorodzinnego zlokalizowanego przy ul. Topolowej (dz.nr 83/43) Koziegłowy (budynek komunalny nr 2). 3. Podstawa opracowania. Podstawę niniejszego opracowania stanowią: - Opinia o moŝliwości włączenia budynku do istniejącej sieci gazowej wydana przez: Wielkopolską Spółkę Gazownictwa Poznań ul. Grobla 15 - Opinia kominiarska nie została wydana z uwagi, Ŝe obiekt znajduje nie został jeszcze wybudowany - dokumentacja techniczna budynku; - zlecenie inwestora; - obowiązujące normy, przepisy i zarządzenia budowlane. 2

3 4. Opis projektowanego rozwiązania technicznego Budynek będący przedmiotem opracowania jest obiektem nowobudowanym, dwukondygnacyjnym (przyziemie i piętro), niepodpiwniczonym. Jest to budynek mieszkalny wielorodzinny, na który składają się cztery mieszkania (dwa na parterze i dwa na piętrze). Dojście do kaŝdego z mieszkań następuje poprzez klatkę schodową zlokalizowaną centralnie w budynku. W obrębie kaŝdej kondygnacji mieszkalnej zlokalizowane są dwa mieszkania, z których kaŝdy wyposaŝony jest w dwufunkcyjny kocioł gazowy, wodny wiszący TURBO pracujący na potrzeby c.w.u. oraz c.o., oraz kuchenkę gazową zlokalizowaną w kuchni. Miejscem włączenia wewnętrznej instalacji gazu jest główny kurek gazowy zlokalizowany na końcówce przyłącza gazowego, w szafce na ścianie budynku. Skrzynka gazowa z kurkiem jest jednocześnie punktem redukcyjnym ciśnienia gazu, natomiast pomiar będzie dokonywany za pomocą gazomierzy indywidualnych zlokalizowanych wewnątrz budynku na klatce schodowej przedsionek. Projekt przyłącza stanowi oddzielne opracowanie wykonane przez Wielkopolskiej Spółki Gazownictwa. Od głównego kurka odcinającego, wewnątrz budynku, instalację gazową projektuje się z rur miedzianych FSCu łączonych przez lutowanie kapilarne lutem twardym. Istnieje równieŝ moŝliwość zastosowania rur stalowych, czarnych, ciągnionych, bez szwu, łączonych przez spawanie. Projektowane urządzenia: 4 kotłów gazowych pracujący na cele centralnego ogrzewania i ciepłej wody uŝytkowej oraz 4 kuchenki gazowe naleŝy podłączyć do nowoprojektowanej instalacji zbiorczej, prowadzonej w klatce schodowej. KaŜde odgałęzienie instalacji gazowej do pojedynczego kotła naleŝy wyposaŝyć w: gazomierz miechowy G4 uzbrojony od strony instalacji zbiorczej w kurek gazowy, umoŝliwiający odcięcie zasilania kotła i kurek gazowy przed kotłem Na odcinku między odgałęzieniem od instalacji zbiorczej, a gazomierzem zabrania się montaŝu innych odgałęzień i jakichkolwiek urządzeń. Gazomierz lokalizuje się na klatce schodowej zgodnie z rysunkami, tak by umoŝliwić łatwy dostęp do ich odczytu. Do mocowania przewodów instalacji gazowej naleŝy stosować uchwyty wykonane w całości z materiałów niepalnych z przekładkami izofonicznymi. Uchwyty powinny być mocowane 3

4 przy pomocy stalowych kołków rozporowych, o konstrukcji uwzględniającej materiał, z którego wykonana została przegroda budowlana. Przejście przewodów instalacji gazowej przez przegrody, w kaŝdym przypadku naleŝy wykonać z zastosowaniem rury przejściowej o średnicy większej od średnicy przewodu o jedną dymensję, zgodnie ze schematem nr 1. Niedopuszczalne jest zastosowanie rur przejściowych z materiałów palnych. Poziome odcinki instalacji gazowej naleŝy usytuować względem przewodów innych instalacji, stanowiących integralną część budynku w odległości niemniejszej niŝ 0,1m. Przewody instalacji gazowej krzyŝujące się z przewodami innych instalacji winny być o nich oddalone niemniej niŝ 20 mm, zgodnie ze schematem nr 3. Schemat nr 1. Przejście przewodów instalacji gazowej przez strop przegroda budowlana przewód gazowy rura przejściowa uszczelnienie niepalnym materiałem elastycznym 20 mm 20 mm 4

5 Schemat nr 2. Sposób usytuowania przewodów gazowych względem przewodów innych instalacji. przewód gazowy przewód elektryczny przewód wodociągowy 0,1 m 0,1 m Schemat nr 3. Sposób usytuowania przewodów gazowych względem przewodów innych instalacji. przewód gazowy inny przewód instalacji 0,02 m 5

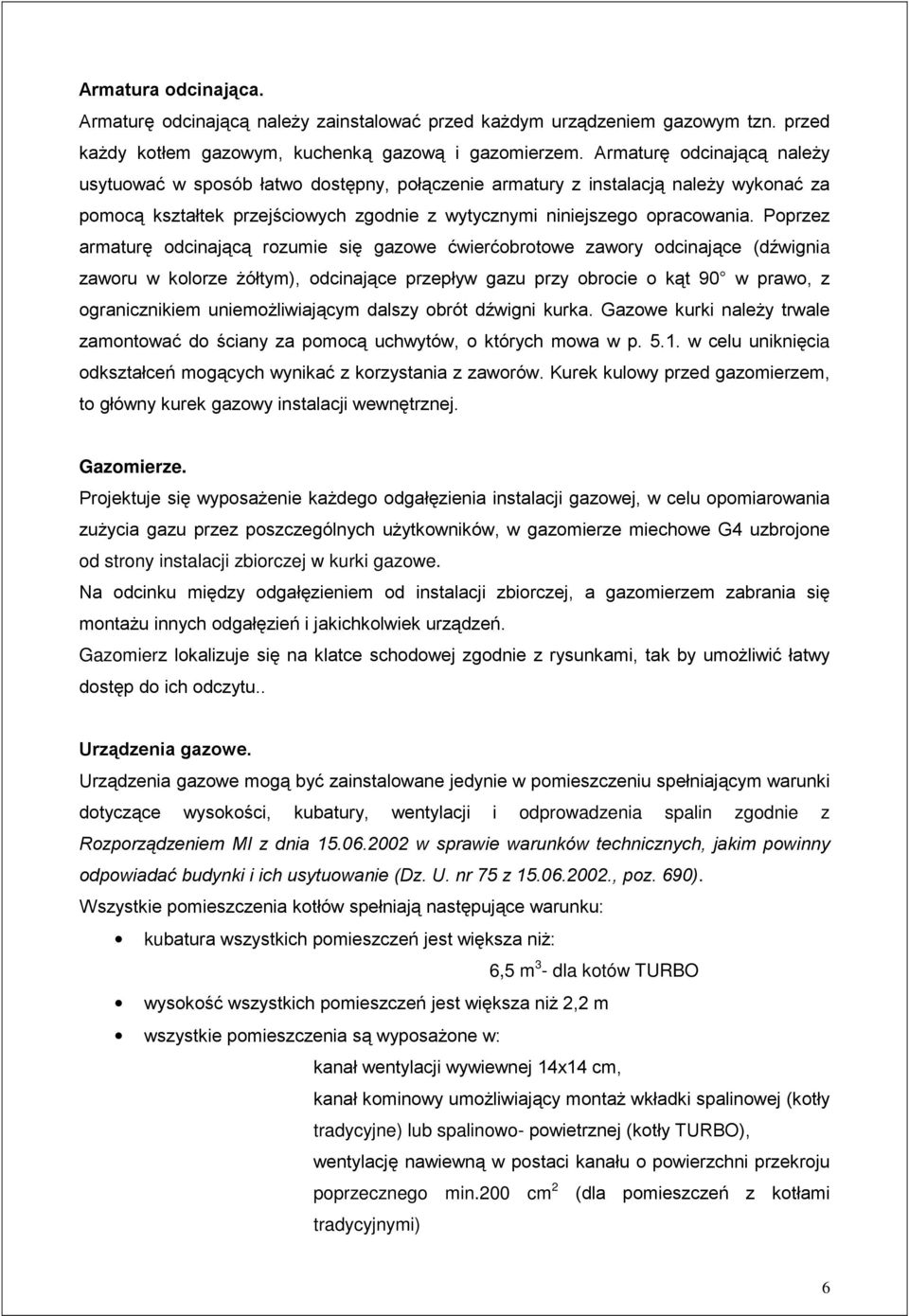

6 Armatura odcinająca. Armaturę odcinającą naleŝy zainstalować przed kaŝdym urządzeniem gazowym tzn. przed kaŝdy kotłem gazowym, kuchenką gazową i gazomierzem. Armaturę odcinającą naleŝy usytuować w sposób łatwo dostępny, połączenie armatury z instalacją naleŝy wykonać za pomocą kształtek przejściowych zgodnie z wytycznymi niniejszego opracowania. Poprzez armaturę odcinającą rozumie się gazowe ćwierćobrotowe zawory odcinające (dźwignia zaworu w kolorze Ŝółtym), odcinające przepływ gazu przy obrocie o kąt 90 w prawo, z ogranicznikiem uniemoŝliwiającym dalszy obrót dźwigni kurka. Gazowe kurki naleŝy trwale zamontować do ściany za pomocą uchwytów, o których mowa w p w celu uniknięcia odkształceń mogących wynikać z korzystania z zaworów. Kurek kulowy przed gazomierzem, to główny kurek gazowy instalacji wewnętrznej. Gazomierze. Projektuje się wyposaŝenie kaŝdego odgałęzienia instalacji gazowej, w celu opomiarowania zuŝycia gazu przez poszczególnych uŝytkowników, w gazomierze miechowe G4 uzbrojone od strony instalacji zbiorczej w kurki gazowe. Na odcinku między odgałęzieniem od instalacji zbiorczej, a gazomierzem zabrania się montaŝu innych odgałęzień i jakichkolwiek urządzeń. Gazomierz lokalizuje się na klatce schodowej zgodnie z rysunkami, tak by umoŝliwić łatwy dostęp do ich odczytu.. Urządzenia gazowe. Urządzenia gazowe mogą być zainstalowane jedynie w pomieszczeniu spełniającym warunki dotyczące wysokości, kubatury, wentylacji i odprowadzenia spalin zgodnie z Rozporządzeniem MI z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 z , poz. 690). Wszystkie pomieszczenia kotłów spełniają następujące warunku: kubatura wszystkich pomieszczeń jest większa niŝ: 6,5 m 3 - dla kotów TURBO wysokość wszystkich pomieszczeń jest większa niŝ 2,2 m wszystkie pomieszczenia są wyposaŝone w: kanał wentylacji wywiewnej 14x14 cm, kanał kominowy umoŝliwiający montaŝ wkładki spalinowej (kotły tradycyjne) lub spalinowo- powietrznej (kotły TURBO), wentylację nawiewną w postaci kanału o powierzchni przekroju poprzecznego min.200 cm 2 (dla pomieszczeń z kotłami tradycyjnymi) 6

7 Kotły TURBO- z hermetyczną komorą spalania, wyposaŝone w przewód powietrznospalinowy zapewniający dopływ świeŝego powietrza do procesu spalania z zewnątrz budynku nie wymagają wykonywania wentylacji nawiewnej do pomieszczenia. Na całej długości przewodów wentylacyjnych nie moŝna stosować Ŝadnego rodzaju Ŝaluzji, klap, elementów zmieniających powierzchnię przekroju kanałów lub kierunek przepływu powietrza wentylacyjnego. 5. Odbiór instalacji gazowej. Przed podłączeniem instalacji gazowej do sieci rozdzielczej musi nastąpić odbiór instalacji, który przeprowadza wykonawca instalacji w obecności przedstawiciela dostawcy gazu oraz inwestora. Sprawdzenie instalacji gazowej polega na kontroli: zgodności wykonania instalacji gazowej z poniŝszym projektem technicznym, jakości wykonania instalacji; szczelności instalacji; uŝytych materiałów. W trakcie odbioru instalacji naleŝy przedstawić następujące dokumenty: pozwolenie na budowę wydane przez właściwy urząd administracji państwowej; dokumentację techniczną instalacji gazowej: protokóły wykonania prób szczelności instalacji; opinię Zakładu Kominiarskiego o prawidłowości podłączenia do przewodów kominowych i ich droŝności; warunki dostawy gazu: instrukcję obsługi zainstalowanych urządzeń gazowych. 6. Kontrola zgodności wykonania. Kontrola zgodności wykonania instalacji gazowej z projektem polega na sprawdzeniu: wymiarów przewodów gazowych i prowadzenia ich w budynku; mocowania przewodów i armatury; poprawności doboru łączników i armatury; zgodności wykonania z obowiązującymi przepisami. 7. Kontrola jakości wykonania. Kontrola jakości wykonania instalacji gazowej polega na sprawdzeniu: jakości zastosowanych materiałów przy uwzględnieniu dopuszczenia ich do zastosowania w instalacjach gazowych; 7

8 wykonania instalacji wg właściwej technologii; sprawności armatury gazowej; przystosowania urządzeń gazowych do spalania danej podgrupy gazu. 8. Kontrola szczelności przewodów. Przed próbą szczelności naleŝy instalację gazową przedmuchać spręŝonym powietrzem wolnym od zanieczyszczeń lub gazem neutralnym w celu usunięcia ewentualnych zanieczyszczeń mogących znajdować się w przewodach instalacji gazowej po technologicznym procesie wykonania łączeń przewodów. Próbę szczelności instalacji gazowej naleŝy przeprowadzić przy ciśnieniu 50 kpa (0,5 bar) bez podłączenia urządzeń gazowych ze szczelnym zamknięciem końcówek przewodów. Po wstępnym okresie stabilizacji temperatury i ciśnienia czynnika podłączony do instalacji manometr przez okres 30 minut nie moŝe wykazać Ŝadnego spadku ciśnienia. Próbę szczelności instalacji gazowej naleŝy przeprowadzić w obecności przedstawiciela dostawcy gazu. Z próby szczelności instalacji gazowej naleŝ przeprowadzić stosowny protokół. Po zainstalowaniu urządzeń gazowych (przed zainstalowaniem gazomierza), zaleca się przeprowadzenie dodatkowej próby szczelności instalacji gazowej, powietrzem o ciśnieniu dwukrotnie przekraczającym ciśnienie robocze, lecz nie większym niŝ ciśnienie dopusczealne dla danego typu urządzenia gazowego. 9. Podstawowe zasady bhp i p.poŝ. prace na czynnych instalacjach gazowych moŝe odbywać się jedynie po uprzednim odcięciu dopływu gaz, odłączeniu gazomierza i przedmuchaniu instalacji powietrzem lub gazem naturalnym; kontrolę szczelności urządzeń gazowych naleŝy przeprowadzać tylko za pomocą środka pianotwórczego lub wykrywaczy gazu z kalibracją elementów gazoczułych na metan; wszelkie prace na instalacji gazowej zarówno jej wykonanie jak i późniejsze kontrole moŝe przeprowadzać personel posiadający odpowiednie uprawnienia; przed przystąpieniem do prac montaŝowych w miejscu podłączenia do istniejącej instalacji pomieszczenie dokładnie przewentylować. 10. Wymagania eksploatacyjne. eksploatacja instalacji gazowej powinna być prowadzona przez uŝytkownika zgodnie z instrukcją; 8

9 wykonawca instalacji winien przeszkolić uŝytkownika w zakresie korzystania oraz wstępnej kontroli instalacji gazowej zgodnie z rozdz. 6 art ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. nr 89 z dnia 25 sierpnia 1994 roku poz. 414) obiekty budowlane powinny być w czasie ich uŝytkowania poddawane przez właściciela lub zarządcę okresowej kontroli co najmniej raz w roku, polegającej na sprawdzeniu technicznej sprawności: instalacji gazowych oraz przewodów kominowych (spalinowych, wentylacyjnych). 11. Uwagi końcowe. Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- MontaŜowych tom II Instalacje Sanitarne i Przemysłowe, oraz Warunkami Technicznymi Wykonania i Odbioru Kotłowni na Paliwa Gazowe i Olejowe przy zachowaniu przepisów bhp i ppoŝ. 9
