Oprawki i uchwyty mocujące

Transkrypt

1 Oprawki i uchwyty mocujące Strona Informacje 682 Schemat programu 684 Uchwyty mocujące i oprawki WALTER CAPTO Uchwyty mocujące VDI 690 Uchwyty mocujące do chwytów kwadratowych i walcowych 691 Oprawki podstawowe 694 Przedłużki/redukcje 695 Oprawki do wytaczadeł ISO 697 Oprawki zaciskowe 698 Oprawki 700 Oprawki do narzędzi z chwytem 703 Oprawki do frezów nasadzanych 705 Oprawki CAPTO do części czołowych ScrewFit 706 Elementy i wyposażenie dodatkowe 707 Oprawki walcowe do wytaczadeł Oprawki podstawowe WALTER NC-Tools, elementy pośrednie i oprawki Samocentrujące oprawki do wytaczadeł 720 Oprawki podstawowe DIN 2080 / DIN 69871/1, typ AD 721 Oprawki podstawowe ANSI i CAT / MAS BT 723 Oprawki DIN 69871/1, typ AD + B 725 Oprawki podstawowe Capto 726 Przedłużki 727 Redukcje 728 Multiplikatory 729 Tuleje pośrednie 730 Oprawki do frezów nasadzanych 732 Oprawki do frezów 735 Przedłużki do frezów 738 Krótkie oprawki wiertarskie 739 Oprawki zaciskowe 740 Oprawki szybkowymienne do gwintowników 744 Oprawki z miękką synchronizacją 745 Oprawki do części czołowych ScrewFit 746 Oprawki CAPTO do części czołowych ScrewFit 761 Oprawki mocowane skurczowo 762 Elementy i wyposażenie dodatkowe 772 Oprawki HSK Oprawki podstawowe 764 Oprawki do frezów nasadzanych 765 Oprawki do frezów 767 Oprawki hydrauliczne 769 Oprawki zaciskowe 770 Elementy i wyposażenie dodatkowe 772 Informacje techniczne Uchwyty mocujące i oprawki WALTER CAPTO 784 Oprawki rotacyjne

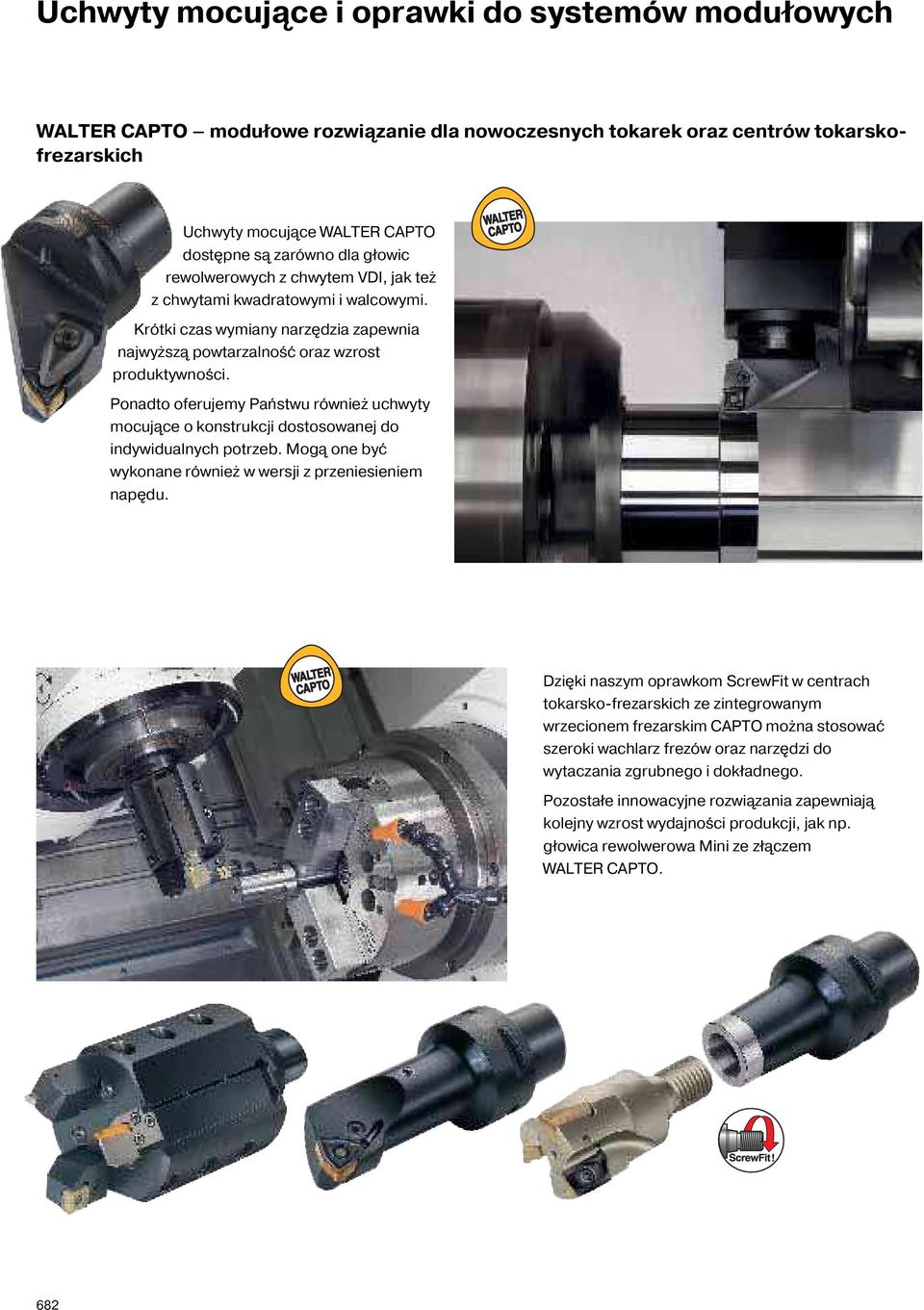

2 Uchwyty mocujące i oprawki do systemów modułowych WALTER CAPTO modułowe rozwiązanie dla nowoczesnych tokarek oraz centrów tokarskofrezarskich Uchwyty mocujące WALTER CAPTO dostępne są zarówno dla głowic rewolwerowych z chwytem VDI, jak też z chwytami kwadratowymi i walcowymi. Krótki czas wymiany narzędzia zapewnia najwyższą powtarzalność oraz wzrost produktywności. Ponadto oferujemy Państwu również uchwyty mocujące o konstrukcji dostosowanej do indywidualnych potrzeb. Mogą one być wykonane również w wersji z przeniesieniem napędu. Dzięki naszym oprawkom ScrewFit w centrach tokarsko-frezarskich ze zintegrowanym wrzecionem frezarskim CAPTO można stosować szeroki wachlarz frezów oraz narzędzi do wytaczania zgrubnego i dokładnego. Pozostałe innowacyjne rozwiązania zapewniają kolejny wzrost wydajności produkcji, jak np. głowica rewolwerowa Mini ze złączem WALTER CAPTO. 682

3 WALTER NCT modułowe rozwiązanie dla nowoczesnych centrów obróbkowych Niezależnie od tego, czy potrzebują Państwo narzędzia o krótkim wysięgu, czy też konieczne jest zastosowanie długiego wysięgu: dzięki modułowym złączom WALTER NCT możliwe jest dobranie indywidualnie dostosowanego narzędzia frezarskiego lub wiertarskiego. Dzięki modułowej konstrukcji firma WALTER jest w stanie zapewnić najwyższy poziom elastyczności. Niezależnie od tego, czy zaistnieje potrzeba zamocowania wiertła pełnowęglikowego w uchwycie hydraulicznym, czy też frezu nasadzanego na trzpieniu firma WALTER ma dla Państwa zawsze właściwą oprawkę w swej ofercie. Wykorzystanie elastycznych stożków krótkich WALTER NCT zapewni Państwu wzrost wydajności produkcji! 683

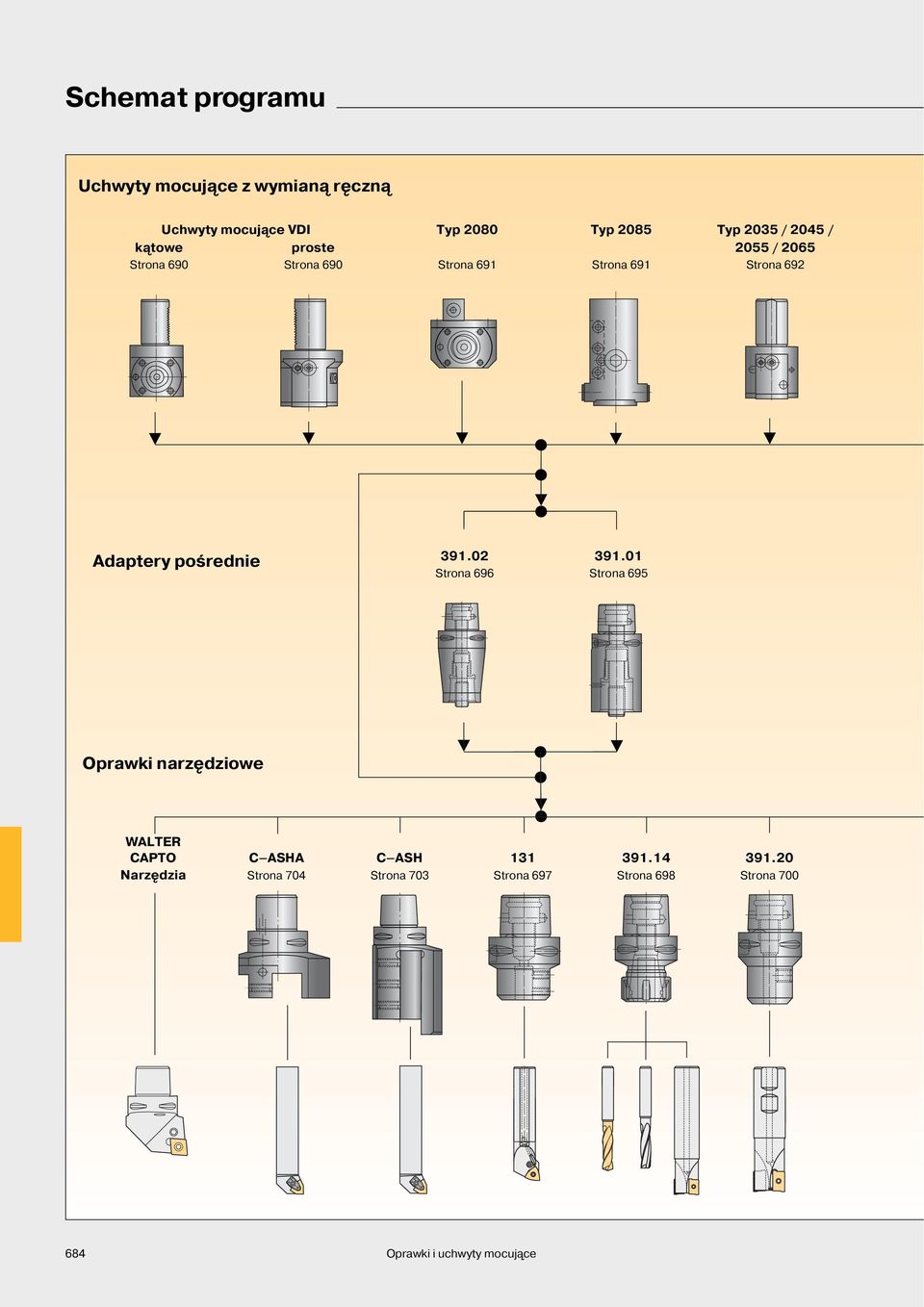

4 Schemat programu Uchwyty mocujące z wymianą ręczną Uchwyty mocujące VDI Typ 2080 Typ 2085 Typ 2035 / 2045 / kątowe proste 2055 / 2065 Strona 690 Strona 690 Strona 691 Strona 691 Strona 692 Adaptery pośrednie Strona 696 Strona 695 Oprawki narzędziowe WALTER CAPTO C ASHA C ASH Narzędzia Strona 704 Strona 703 Strona 697 Strona 698 Strona Oprawki i uchwyty mocujące

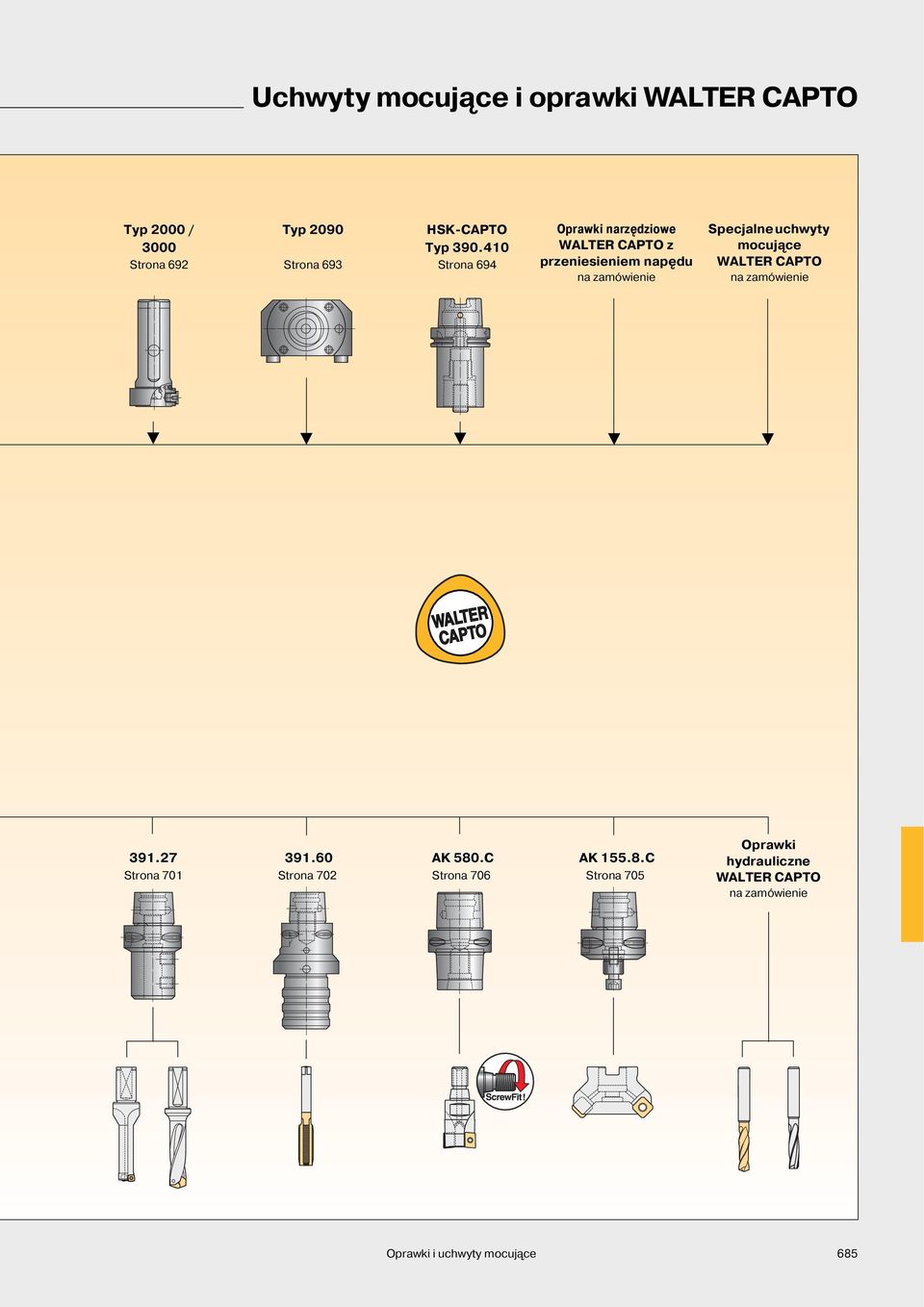

5 Uchwyty mocujące i oprawki WALTER CAPTO Typ 2000 / Typ 2090 HSK-CAPTO 3000 Typ Strona 692 Strona 693 Strona 694 Oprawki narzędziowe WALTER CAPTO z przeniesieniem napędu na zamówienie Specjalne uchwyty mocujące WALTER CAPTO na zamówienie AK 580.C AK C Strona 701 Strona 702 Strona 706 Strona 705 Oprawki hydrauliczne WALTER CAPTO na zamówienie Oprawki i uchwyty mocujące 685

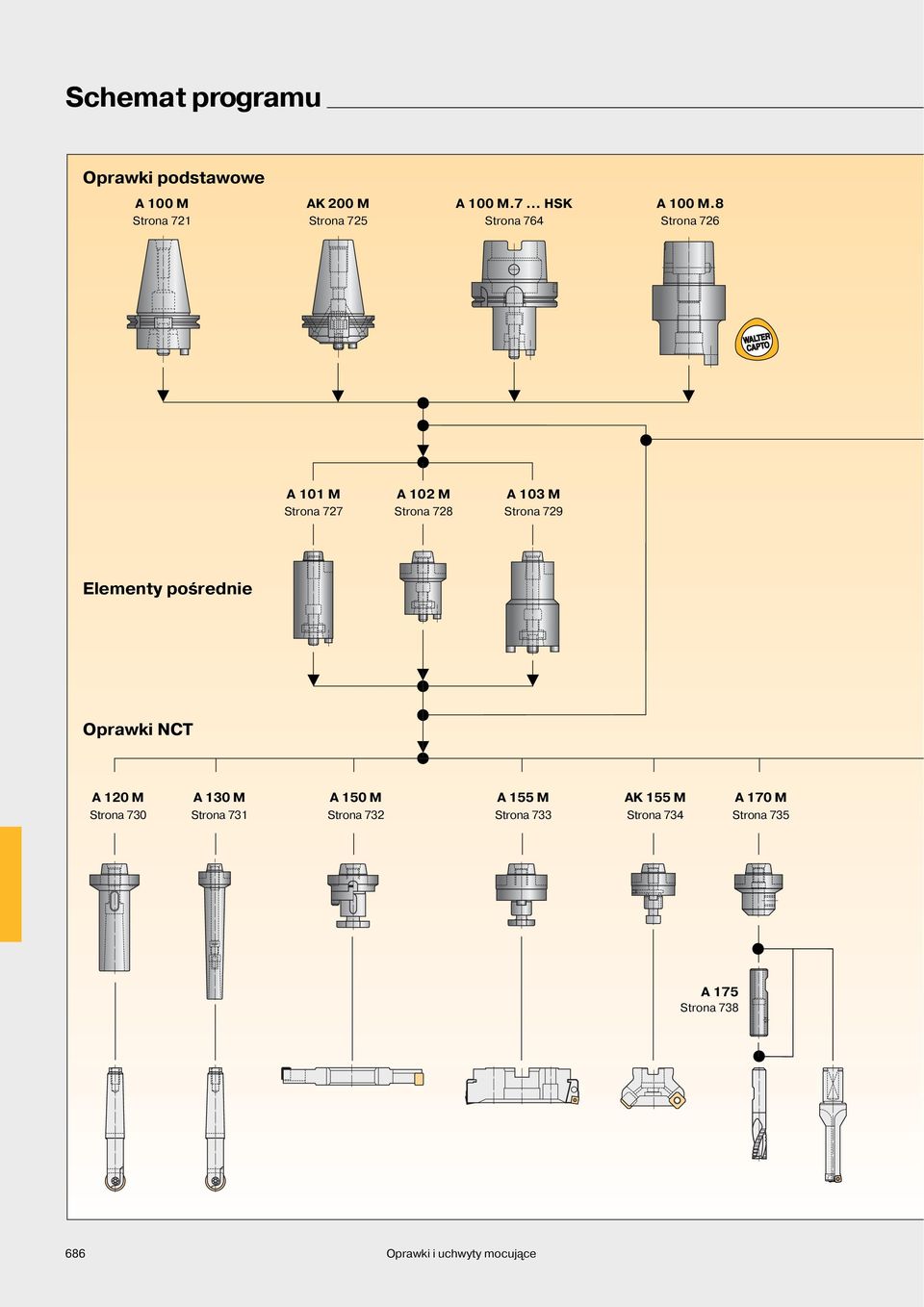

6 Schemat programu Oprawki podstawowe A 100 M AK 200 M A 100 M.7 HSK A 100 M.8 Strona 721 Strona 725 Strona 764 Strona 726 A 101 M A 102 M A 103 M Strona 727 Strona 728 Strona 729 Elementy pośrednie Oprawki NCT A 120 M A 130 M A 150 M A 155 M AK 155 M A 170 M Strona 730 Strona 731 Strona 732 Strona 733 Strona 734 Strona 735 A 175 Strona Oprawki i uchwyty mocujące

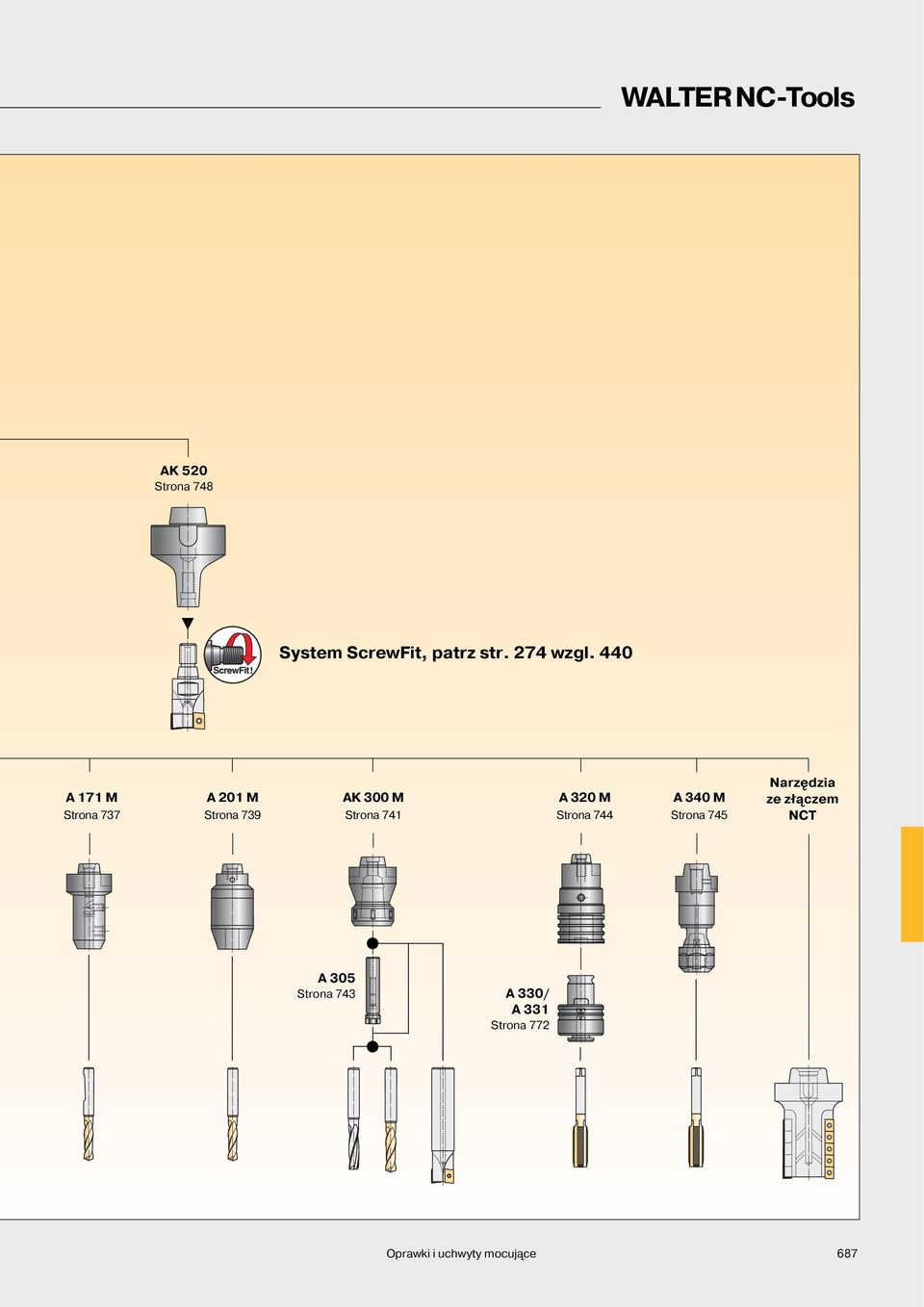

7 WALTER NC-Tools AK 520 Strona 748 System ScrewFit, patrz str. 274 wzgl. 440 A 171 M A 201 M AK 300 M A 320 M A 340 M Strona 737 Strona 739 Strona 741 Strona 744 Strona 745 Narzędzia ze złączem NCT A 305 Strona 743 A 330/ A 331 Strona 772 Oprawki i uchwyty mocujące 687

8 Schemat programu A 155 HSK AK 155 HSK A 170 HSK A 171 HSK Strona 765 Strona 766 Strona 767 Strona 768 A 175 Strona 740 AK 180 HSK AK 300 HSK Strona 769 Strona 770 A 305 Strona 743 Oprawki mocowane skurczowo A 560 Strona 762 A 570 Strona Oprawki i uchwyty mocujące

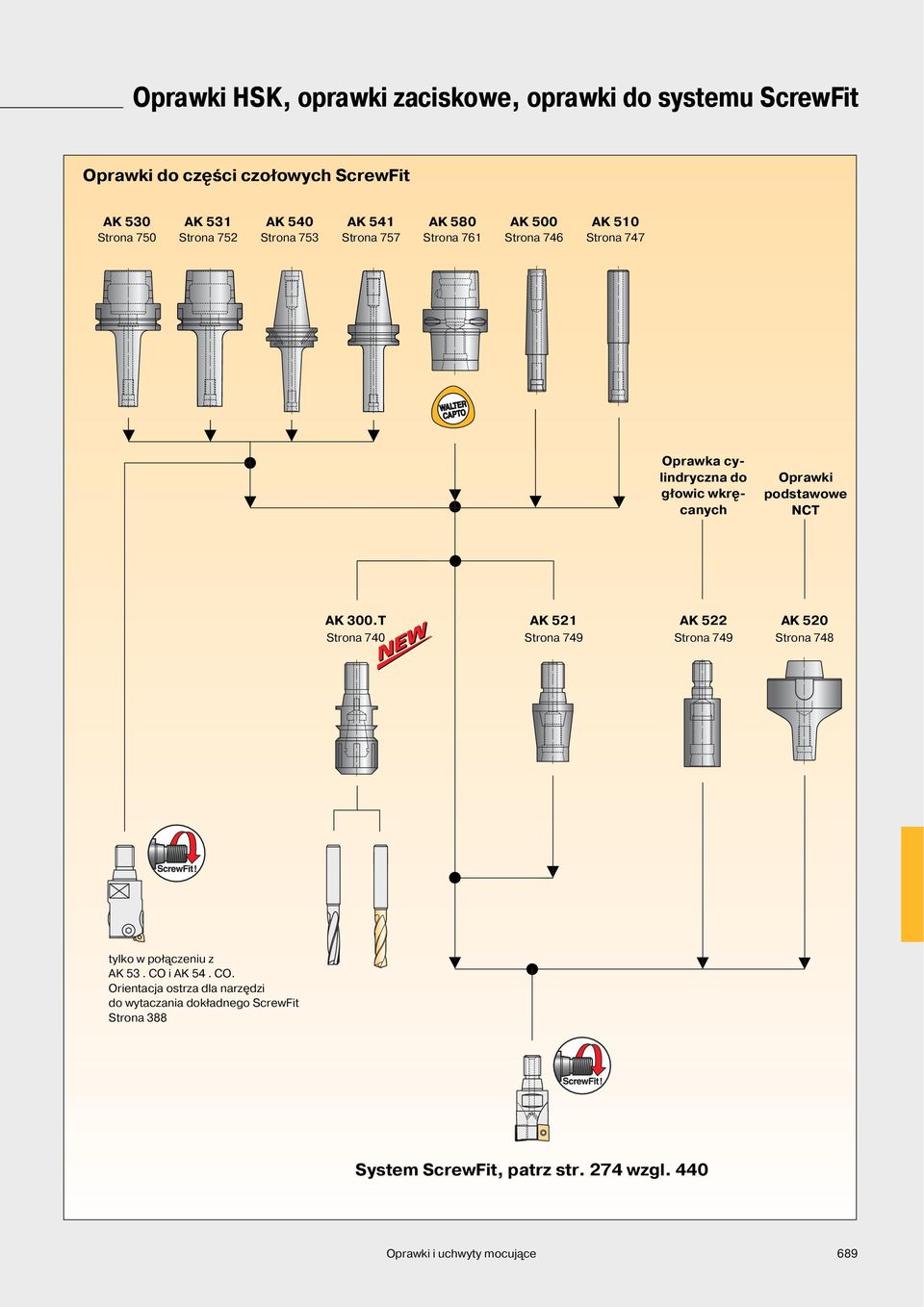

9 Oprawki HSK, oprawki zaciskowe, oprawki do systemu ScrewFit Oprawki do części czołowych ScrewFit AK 530 AK 531 AK 540 AK 541 AK 580 AK 500 AK 510 Strona 750 Strona 752 Strona 753 Strona 757 Strona 761 Strona 746 Strona 747 Oprawka cylindryczna do głowic wkręcanych Oprawki podstawowe NCT AK 300.T AK 521 AK 522 AK 520 Strona 740 Strona 749 Strona 749 Strona 748 tylko w połączeniu z AK 53. CO i AK 54. CO. Orientacja ostrza dla narzędzi do wytaczania dokładnego ScrewFit Strona 388 System ScrewFit, patrz str. 274 wzgl. 440 Oprawki i uchwyty mocujące 689

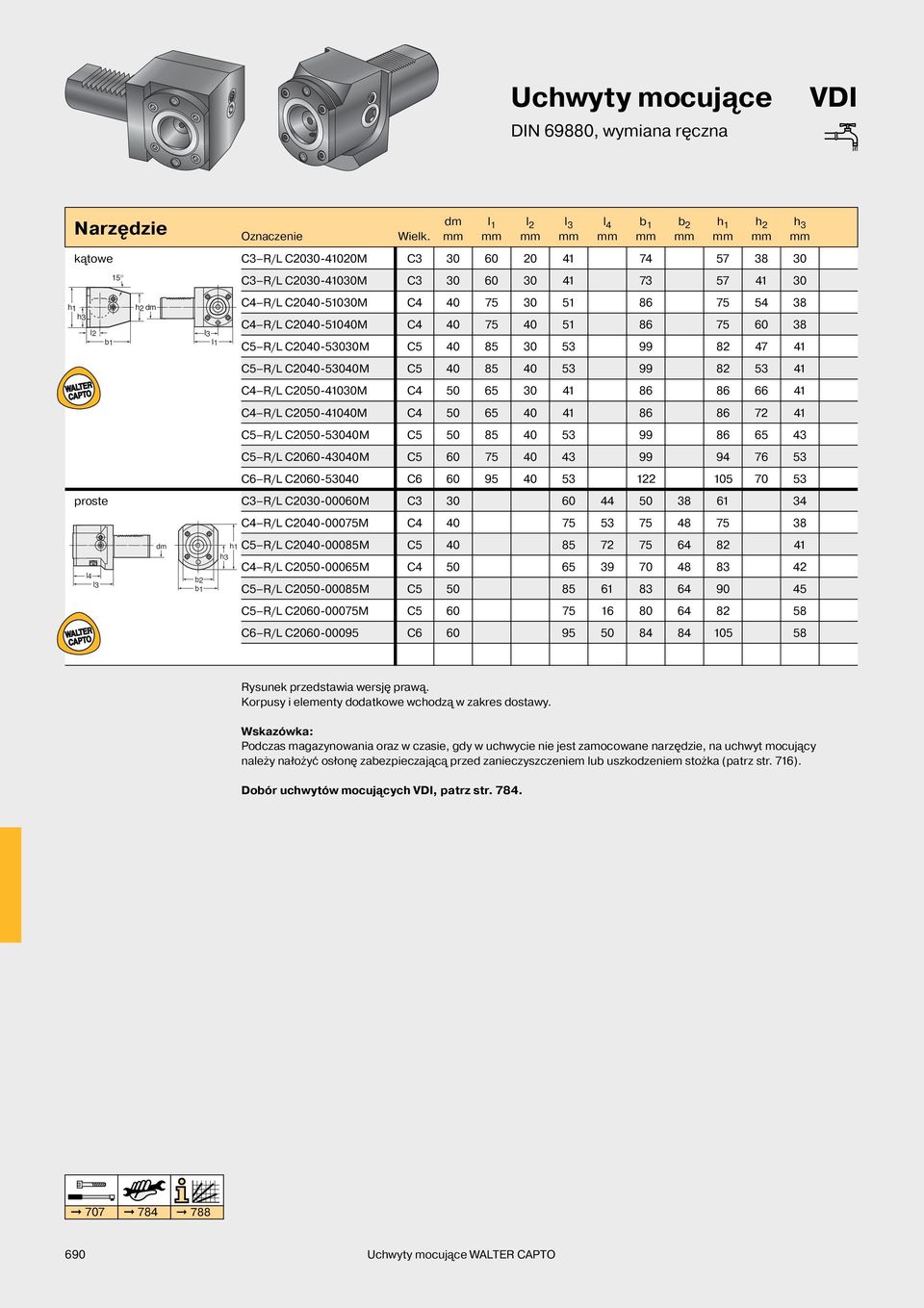

10 Uchwyty mocujące DIN 69880, wymiana ręczna VDI Wielk. dm kątowe C3 R/L C M C h1 h3 l2 l 1 l 2 C3 R/L C M C C4 R/L C M C C4 R/L C M C C5 R/L C M C C5 R/L C M C C4 R/L C M C C4 R/L C M C C5 R/L C M C C5 R/L C M C C6 R/L C C proste C3 R/L C M C l4 l3 b1 15 h2 dm dm b2 b1 l3 l1 h1 h3 C4 R/L C M C C5 R/L C M C C4 R/L C M C C5 R/L C M C C5 R/L C M C C6 R/L C C l 3 l 4 b 1 b 2 h 1 h 2 h 3 Rysunek przedstawia wersję prawą. Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Wskazówka: Podczas magazynowania oraz w czasie, gdy w uchwycie nie jest zamocowane narzędzie, na uchwyt mocujący należy nałożyć osłonę zabezpieczającą przed zanieczyszczeniem lub uszkodzeniem stożka (patrz str. 716). Dobór uchwytów mocujących VDI, patrz str Uchwyty mocujące WALTER CAPTO

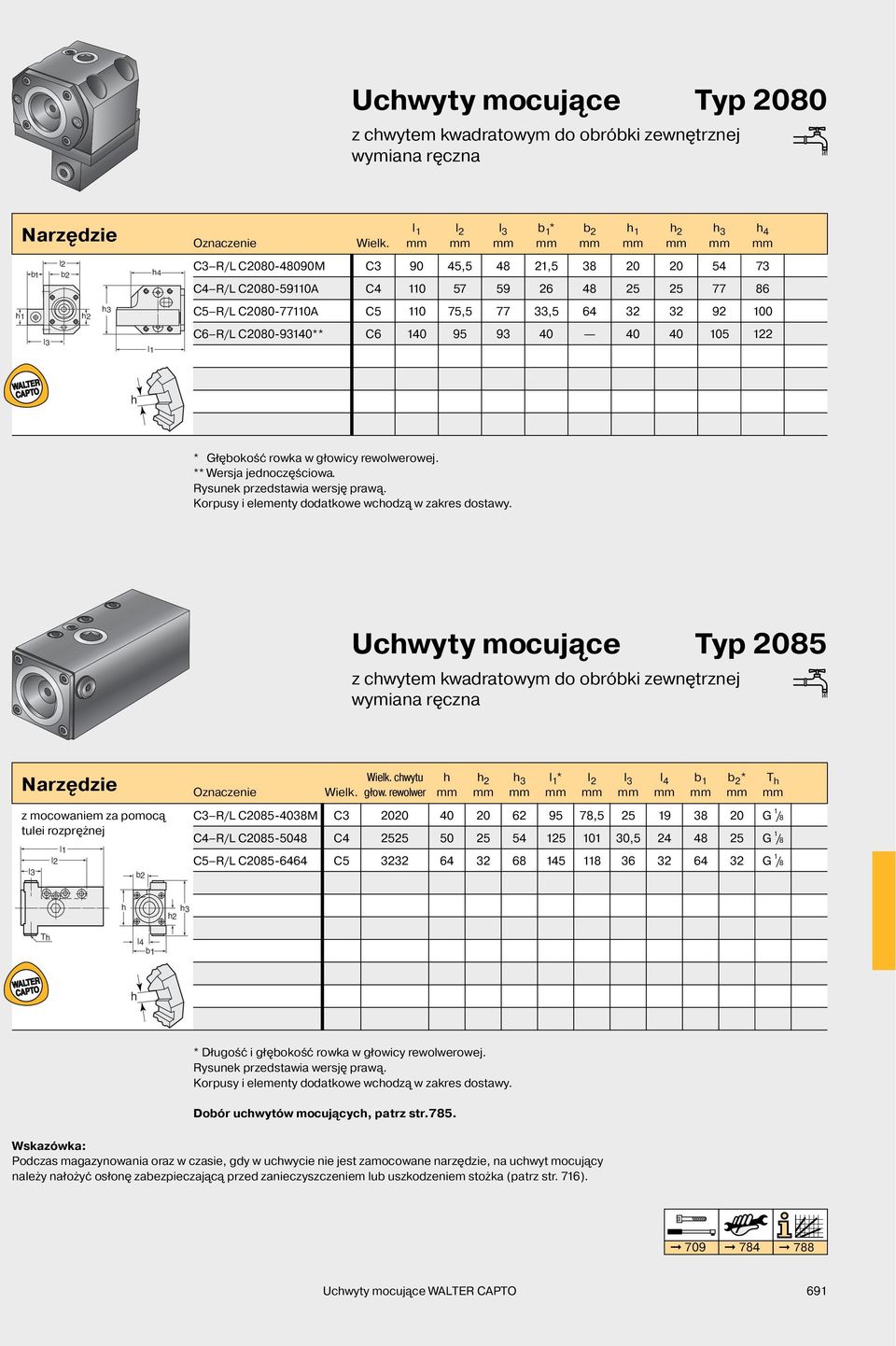

11 Uchwyty mocujące Typ 2080 z chwytem kwadratowym do obróbki zewnętrznej wymiana ręczna h1 Wielk. b1 l3 l2 b2 h2 h3 l1 h4 l 1 l 2 C3 R/L C M C , , C4 R/L C A C C5 R/L C A C , , C6 R/L C ** C l 3 b 1 * b 2 h 1 h 2 h 3 h 4 h * Głębokość rowka w głowicy rewolwerowej. ** Wersja jednoczęściowa. Rysunek przedstawia wersję prawą. Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Uchwyty mocujące Typ 2085 z chwytem kwadratowym do obróbki zewnętrznej wymiana ręczna Wielk. z mocowaniem za pomocą tulei rozprężnej l3 l1 l2 b2 Wielk. chwytu głow. rewolwer h C3 R/L C M C , C4 R/L C C , C5 R/L C C h 2 h 3 l 1 * l 2 l 3 l 4 b 1 b 2 * T h G 1 /8 G 1 /8 G 1 /8 h h3 h2 Th l4 b1 h * Długość i głębokość rowka w głowicy rewolwerowej. Rysunek przedstawia wersję prawą. Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Dobór uchwytów mocujących, patrz str.785. Wskazówka: Podczas magazynowania oraz w czasie, gdy w uchwycie nie jest zamocowane narzędzie, na uchwyt mocujący należy nałożyć osłonę zabezpieczającą przed zanieczyszczeniem lub uszkodzeniem stożka (patrz str. 716) Uchwyty mocujące WALTER CAPTO 691

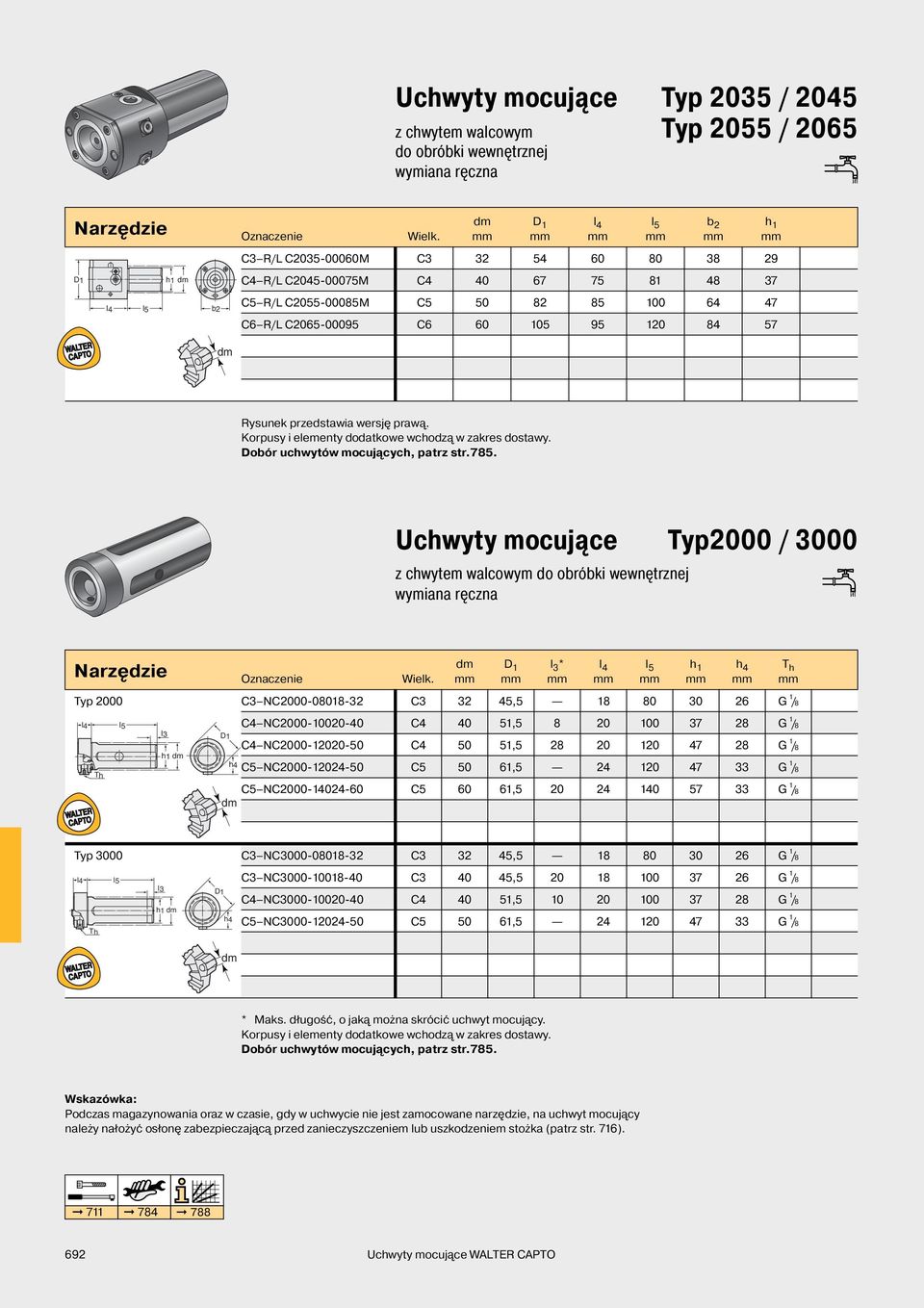

12 Uchwyty mocujące Typ 2035 / 2045 z chwytem walcowym Typ 2055 / 2065 do obróbki wewnętrznej wymiana ręczna Wielk. l4 l5 h1 dm b2 dm dm C3 R/L C M C C4 R/L C M C C5 R/L C M C C6 R/L C C D 1 l 4 l 5 b 2 h 1 Rysunek przedstawia wersję prawą. Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Dobór uchwytów mocujących, patrz str.785. Uchwyty mocujące Typ2000 / 3000 z chwytem walcowym do obróbki wewnętrznej wymiana ręczna Wielk. Typ 2000 C3 NC C , l4 Th l5 l3 h1 dm h4 dm D 1 l 3 * l 4 l 5 h 1 C4 NC C , C4 NC C , C5 NC C , C5 NC C , dm h 4 T h G 1 /8 G 1 /8 G 1 /8 G 1 /8 G 1 /8 Typ 3000 C3 NC C , l4 l5 l3 h1 dm h4 Th C3 NC C , C4 NC C , C5 NC C , G 1 /8 G 1 /8 G 1 /8 G 1 /8 dm * Maks. długość, o jaką można skrócić uchwyt mocujący. Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Dobór uchwytów mocujących, patrz str.785. Wskazówka: Podczas magazynowania oraz w czasie, gdy w uchwycie nie jest zamocowane narzędzie, na uchwyt mocujący należy nałożyć osłonę zabezpieczającą przed zanieczyszczeniem lub uszkodzeniem stożka (patrz str. 716) Uchwyty mocujące WALTER CAPTO

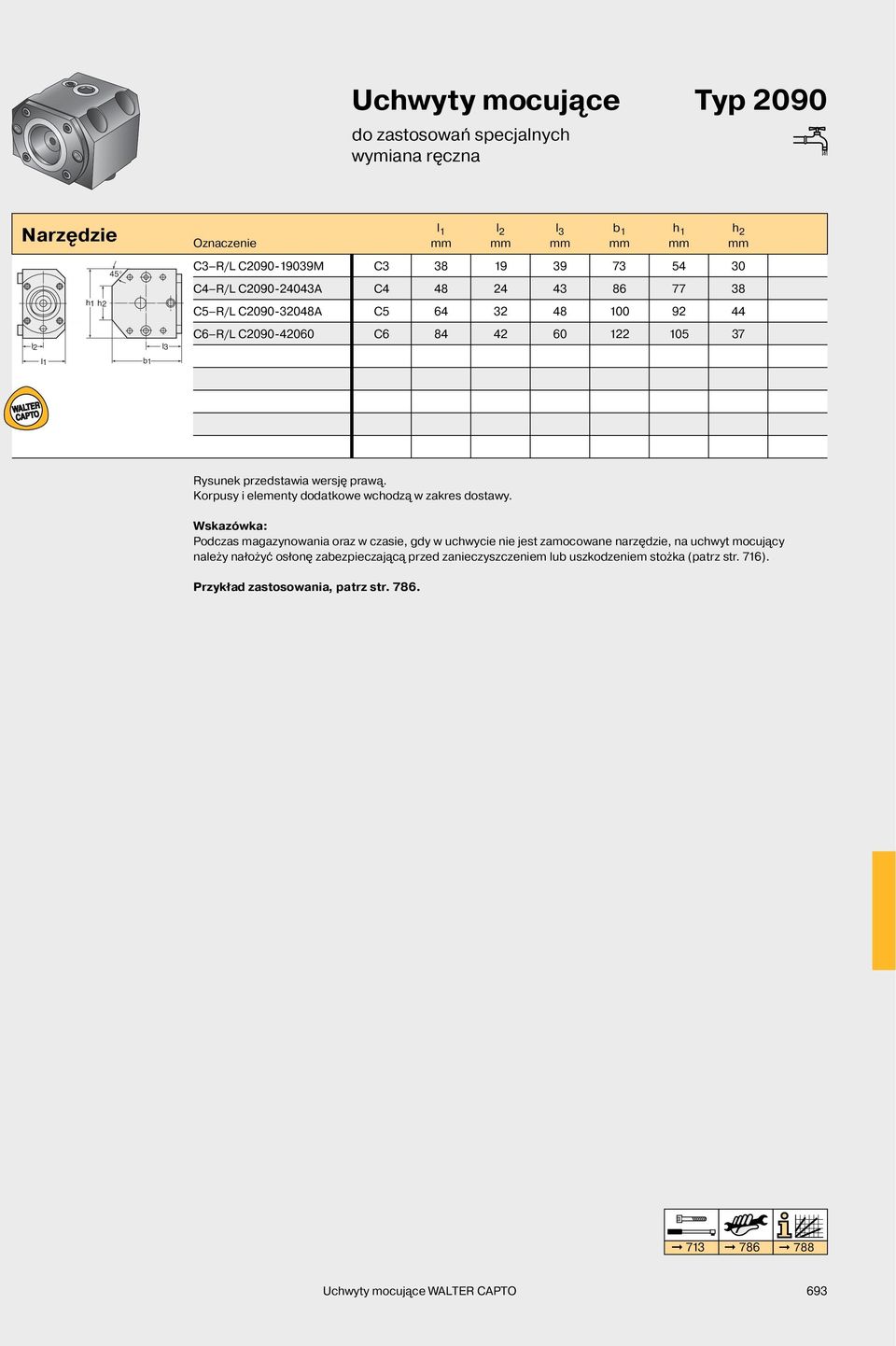

13 Uchwyty mocujące Typ 2090 do zastosowań specjalnych wymiana ręczna l 1 l 2 l 3 b 1 h 1 h 2 45 h1 h2 C3 R/L C M C C4 R/L C A C C5 R/L C A C l2 l3 C6 R/L C C l1 b1 Rysunek przedstawia wersję prawą. Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Wskazówka: Podczas magazynowania oraz w czasie, gdy w uchwycie nie jest zamocowane narzędzie, na uchwyt mocujący należy nałożyć osłonę zabezpieczającą przed zanieczyszczeniem lub uszkodzeniem stożka (patrz str. 716). Przykład zastosowania, patrz str Uchwyty mocujące WALTER CAPTO 693

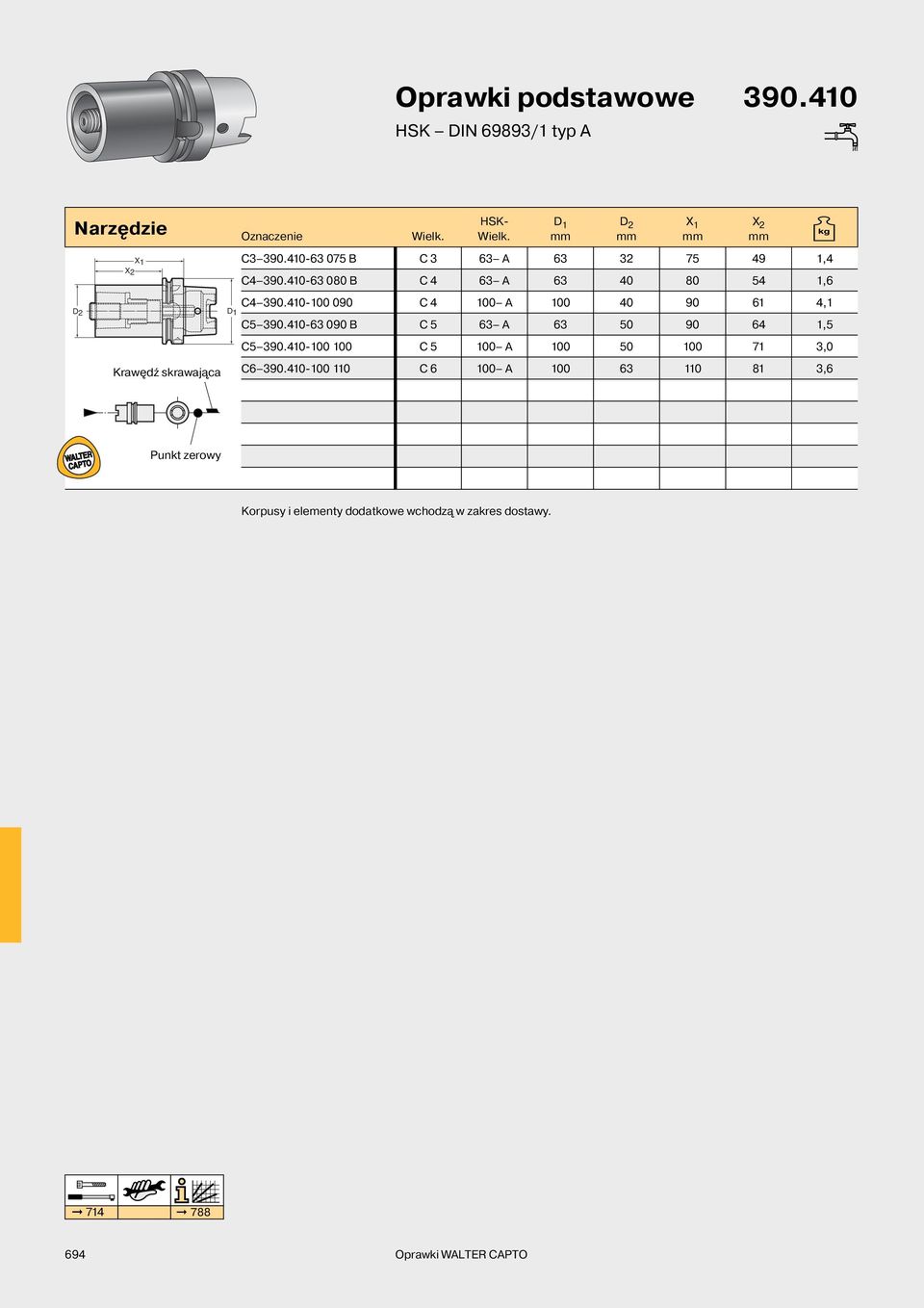

14 Oprawki podstawowe HSK DIN 69893/1 typ A Wielk. D2 X2 Krawędź skrawająca HSK- Wielk. C B C 3 63 A ,4 C B C 4 63 A ,6 C C A ,1 C B C 5 63 A ,5 C C A ,0 C C A ,6 D 1 D 2 X 2 Punkt zerowy Korpusy i elementy dodatkowe wchodzą w zakres dostawy Oprawki WALTER CAPTO

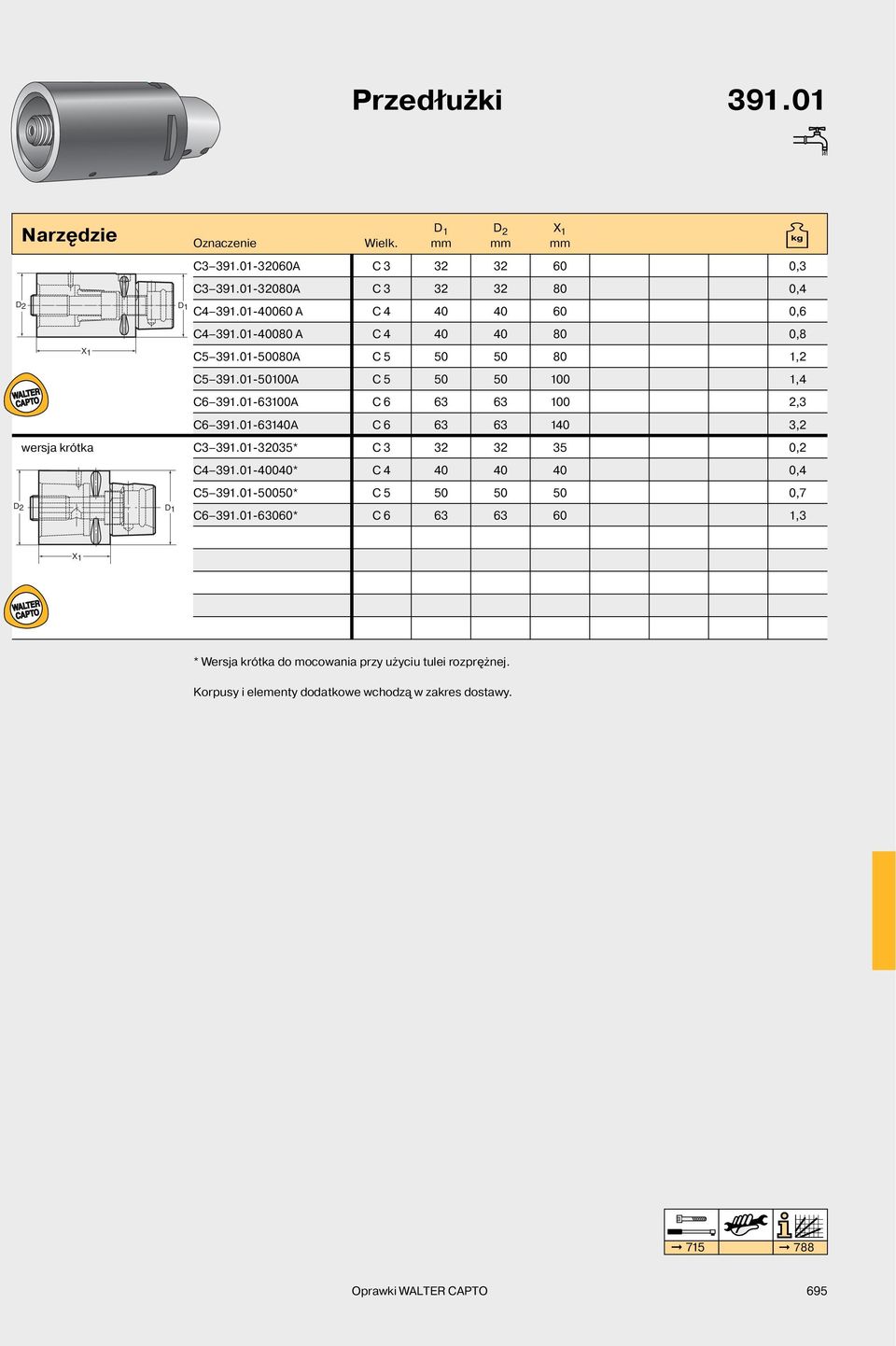

15 Przedłużki D2 D2 Wielk. D 1 D 2 C A C ,3 C A C ,4 C A C ,6 C A C ,8 C A C ,2 C A C ,4 C A C ,3 C A C ,2 wersja krótka C * C ,2 C * C ,4 C * C ,7 C * C ,3 * Wersja krótka do mocowania przy użyciu tulei rozprężnej. Korpusy i elementy dodatkowe wchodzą w zakres dostawy Oprawki WALTER CAPTO 695

16 Redukcje Wielk. D2 X2 D 1 D 2 C A C (C3) ,4 C A C (C3) ,4 C A C (C4) ,8 C A C (C3) ,0 C A C (C4) 80 51,3 1,2 C A C (C5) 80 51,5 1,4 X 2 D2 X2 C A C (C3) ,6 C A C (C4) ,1 C A C (C5) ,0 wersja krótka C * C (C3) ,5 D2 X2 C * C (C4) ,6 C * C (C3) ,85 C * C (C4) ,9 C * C (C5) 50 24,5 1,0 * Wersja krótka do mocowania przy użyciu tulei rozprężnej. Korpusy i elementy dodatkowe wchodzą w zakres dostawy Oprawki WALTER CAPTO

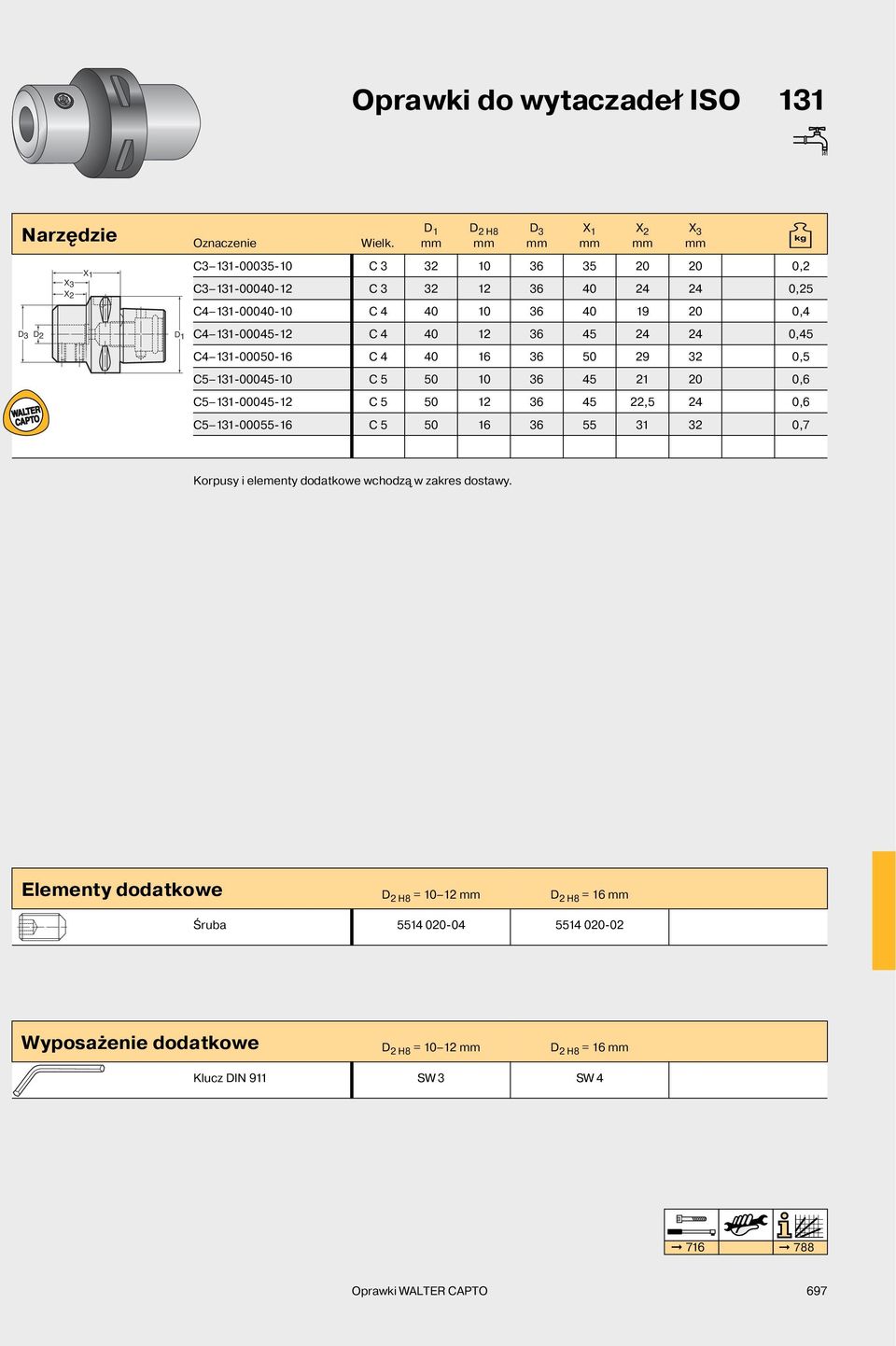

17 Oprawki do wytaczadeł ISO 131 Wielk. D3 D2 X3 X2 D 1 D 2 H8 C C ,2 C C ,25 C C ,4 C C ,45 C C ,5 C C ,6 C C ,5 24 0,6 C C ,7 D 3 X 2 X 3 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Elementy dodatkowe D 2 H8 = D 2 H8 = 16 Śruba Wyposażenie dodatkowe D 2 H8 = D 2 H8 = 16 Klucz DIN 911 SW 3 SW Oprawki WALTER CAPTO 697

18 Oprawki zaciskowe do tulejek zaciskowych ER wg DIN 6499 Wielk. D2 D3 Tulejki zaciskowe, patrz str.774. D 1 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. D 2 D 3 Tulejki zaciskowe C C ER 20 0,3 C C ER 20 0,3 C C ER 25 0,4 C C ER 32 0,5 C C ER 20 0,5 C C ER 25 0,5 C C ER 32 0,6 C C ER 20 0,8 C C ER 25 0,9 C C ER 25 1,3 C C ER 32 0,9 C C ER 32 1,5 C C ER 40 1,1 Elementy dodatkowe ER 20 ER 25 ER 32 ER 40 Nakrętka mocująca FS 1451 FS 1540 FS 1541 FS 1542 Wyposażenie dodatkowe ER 20 ER 25 ER 32 ER 40 Klucz hakowy FS 1452 FS 1544 FS 1545 FS Oprawki WALTER CAPTO

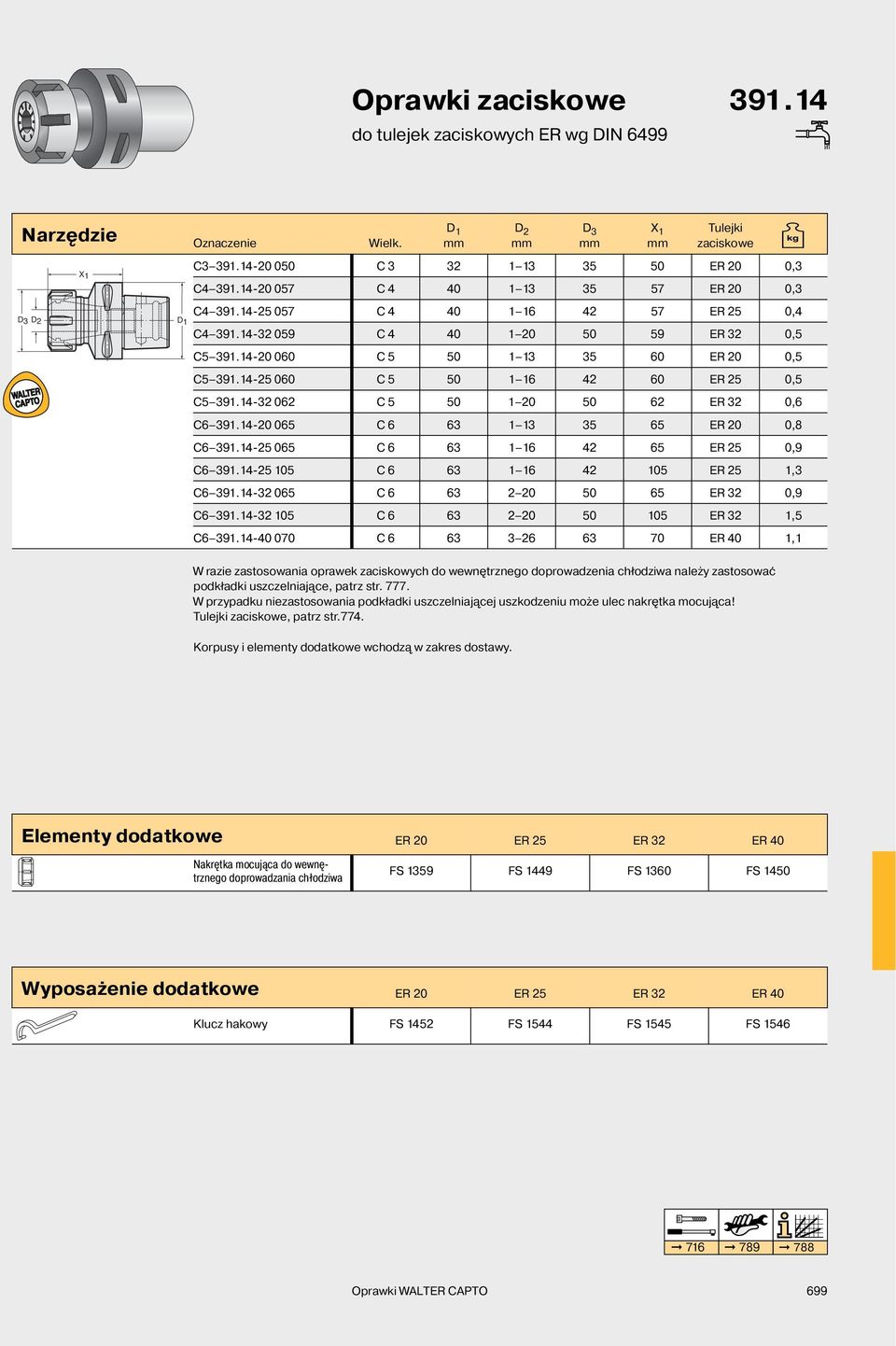

19 Oprawki zaciskowe do tulejek zaciskowych ER wg DIN 6499 Wielk. D2 D3 D 1 W razie zastosowania oprawek zaciskowych do wewnętrznego doprowadzenia chłodziwa należy zastosować podkładki uszczelniające, patrz str W przypadku niezastosowania podkładki uszczelniającej uszkodzeniu może ulec nakrętka mocująca! Tulejki zaciskowe, patrz str.774. Korpusy i elementy dodatkowe wchodzą w zakres dostawy. D 2 D 3 Tulejki zaciskowe C C ER 20 0,3 C C ER 20 0,3 C C ER 25 0,4 C C ER 32 0,5 C C ER 20 0,5 C C ER 25 0,5 C C ER 32 0,6 C C ER 20 0,8 C C ER 25 0,9 C C ER 25 1,3 C C ER 32 0,9 C C ER 32 1,5 C C ER 40 1,1 Elementy dodatkowe ER 20 ER 25 ER 32 ER 40 Nakrętka mocująca do wewnętrznego doprowadzania chłodziwa FS 1359 FS 1449 FS 1360 FS 1450 Wyposażenie dodatkowe ER 20 ER 25 ER 32 ER 40 Klucz hakowy FS 1452 FS 1544 FS 1545 FS Oprawki WALTER CAPTO 699

20 Oprawki Weldon do narzędzi z chwytem DIN 1835B Wielk. D3 D2 D 2 20 D2 D3 X2 X2 20 X3 X3 D 1 D 2 C A C ,5 27 0,3 C A C ,3 C C ,4 C C ,5 0,3 C C ,5 32 0,4 C C ,5 32 0,4 C A C ,6 30 0,5 C A C ,5 0,6 C C ,5 35 0,6 C C ,7 C C ,5 32 0,6 C C ,7 C C ,5 35 0,7 C C ,5 0,9 C C ,5 0,9 C C ,0 C C ,0 C C ,0 C C ,8 C C ,9 C C ,9 C C ,0 C C ,5 1,1 C C ,5 37,5 1,1 C C ,5 41 1,2 C C ,2 C C ,5 40 1,5 C C ,9 C C ,4 C C ,7 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. D 3 X 2 X 3 Elementy dodatkowe Śruba Wyposażenie dodatkowe Klucz DIN 911 SW3 SW4 SW5 SW6 SW6 SW8 SW10 SW10 SW Oprawki WALTER CAPTO

21 Oprawki do narzędzi wiertarskich w wersji z chwytem Wielk. D3 D2 X3 X2 D 1 D 2 C C ,5 0,4 C C ,5 0,4 C C ,5 49,5 0,6 C C ,5 0,6 C C ,5 0,7 C C ,7 49,5 0,7 C C ,7 51,5 0,7 C C ,7 57,5 0,8 C C ,5 1,0 C C ,5 1,2 C C ,8 51,5 1,1 C A C ,8 57,5 1,2 C C ,8 61,5 1,3 C C ,5 1,6 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. D 3 X 2 X 3 Elementy dodatkowe D 2 H8 = D 2 H8 = D 2 H8 = 40 Śruba Wyposażenie dodatkowe D 2 H8 = D 2 H8 = D 2 H8 = 40 Klucz DIN 911 SW 4 SW 6 SW Oprawki WALTER CAPTO 701

22 Oprawki do gwintowników z elastyczną kompensacją długości Wielk. D4 D3 D2 T C X2 D 1 D 2 D 3 D 4 X 2 Kompensacja C T Wielkość wkładki do gwintowania C A C ,5 7,5 7,5 1 M 4 M 12 0,4 C A C ,5 7,5 7,5 1 M 4 M 12 0,7 C A C ,5 7,5 7,5 1 M 4 M 12 1,0 C A C ,5 7,5 7,5 1 M 4 M 12 1,4 C A C ,5 12,5 12,5 3 M 8 M 20 1,4 C A C ,5 12,5 12,5 3 M 8 M 20 1,7 C A C ,5 12,5 12,5 3 M 8 M 20 2,3 C A C ,0 20,0 4 M 14 M 33 3,5 Do każdej oprawki do gwintowników potrzebna jest wkładka szybkowymienna A 330/A 331 (zamawiać w zależności od D 2 ) patrz str Oprawki WALTER CAPTO

23 Oprawki osiowe do narzędzi z chwytem Wielk. l1 l2 l5 l4 l3 h2 h1 b1 b2 h3 h 3 b 1 b 2 D 1 C5 ASH R/L C ,5 C6 ASH R/L C ,5 C6 ASH R/L C ,4 Dm f h 1 h 2 l 1 l 2 l 3 l 4 f Dm h3 C6 ASHS C ,3 f f b1 Dm b2 l2 l4 C5 ASH R/L C ,4 Dm C6 ASH R/L C ,8 2 l2 l3 h3 f Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Uwaga: adaptery przewidziane są dla maszyn z automatyczną wymianą narzędzi. Należy zwracać uwagę na to, aby pomiędzy magazynem a cyklem wymiany narzędzi nie pojawiły się zakłócenia. Elementy dodatkowe do C5 ASH R/L-30 do C6 ASH R/L-30 do C6 ASH R/L-38 do C6 ASHS do C5-/ C6 ASH R/L3 Śruba Dysza chłodzącosmarująca Oprawki WALTER CAPTO 703

24 Oprawki promieniowe do narzędzi z chwytem Wielk. h 3 b 2 D 1 Dm h 1 l 1 l 2 C5 ASHA C ,4 C6 ASHA C ,9 l1 l2 C6 ASHA C ,6 h3 b2 b2 h1 Dm h1 C6 ASHA C ,6 l1 l2 h3 h1 Dm h1 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Uwaga: adaptery przewidziane są dla maszyn z automatyczną wymianą narzędzi. Należy zwracać uwagę na to, aby pomiędzy magazynem a cyklem wymiany narzędzi nie pojawiły się zakłócenia. Elementy dodatkowe l 1 = 38 l 1 = 40 l 1 = 45 Śruba Dysza chłodzącosmarująca Oprawki WALTER CAPTO

25 Oprawki do frezów nasadzanych Wersja WALTER CAPTO AK C Wielk. D3 D2 X2 D 1 AK C C ,28 AK C C ,5 AK C C ,6 AK C C ,75 AK C C ,9 AK C C ,87 AK C C ,94 AK C C ,97 D 2 D 3 X 2 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Elementy dodatkowe Śruba dociągająca DIN 912 FS 938 (SW 6) M 8 x 25 FS 939 (SW 8) M 10 x 25 FS 940 (SW 10) M 12 x 35 FS 941 (SW 14) M 16 x 35 Wyposażenie dodatkowe Klucz DIN 911 do śruby dociągającej SW 6 SW 8 SW 10 SW Oprawki WALTER CAPTO 705

26 Capto-Oprawki AK 580.C do części czołowych ScrewFit X3 d1 87 X2 D 1 d 1 AK 580.C3.T , ,2 10 0,1 AK 580.C3.T , ,2 10 0,2 AK 580.C3.T , ,2 10 0,2 AK 580.C3.T ,2 10 0,3 X 2 AK 580.C3.T AK 580.C4.T , ,3 AK 580.C4.T , ,2 10 0,35 AK 580.C4.T , ,2 10 0,4 AK 580.C4.T ,2 10 0,4 AK 580.C4.T ,2 10 0,5 AK 580.C4.T ,55 AK 580.C4.T ,7 AK 580.C5.T , ,2 10 0,55 AK 580.C5.T , ,2 10 0,55 AK 580.C5.T , ,2 10 0,6 AK 580.C5.T ,2 10 0,6 AK 580.C5.T ,2 10 0,7 AK 580.C5.T ,2 10 0,8 AK 580.C5.T ,0 AK 580.C6.T , ,2 10 1,0 AK 580.C6.T , ,2 10 1,0 AK 580.C6.T ,2 10 1,0 AK 580.C6.T ,2 10 1,0 AK 580.C6.T ,2 10 1,0 AK 580.C6.T ,2 10 1,5 X 3 Momenty dokręcające dla wkręcanych części czołowych, patrz str Oprawki WALTER CAPTO

27 Elementy i wyposażenie dodatkowe do uchwytów mocujących VDI wersja kątowa wg DIN Elementy dodatkowe Wielkość złącza C3 C4 C5 C Tuleja mocująca Śruba (4x) Kołek Łożysko ślizgowe Podkładka ustalająca Śruba Łożysko ślizgowe Sworzeń mimośrodowy Śruba Cięgło (zestaw) Sprężyna Wyposażenie dodatkowe Wielkość złącza C3 C4 C5 C6 10 Klucz SW 8 (DIN 911) SW 10 (DIN 911) SW 12 (DIN 911) SW 12 (DIN 911) Elementy dodatkowe i wyposażenie WALTER CAPTO 707

28 Elementy i wyposażenie dodatkowe do uchwytów mocujących VDI wersja prosta wg DIN Elementy dodatkowe Wielkość złącza C3 C4 C5 C Tuleja mocująca Śruba (4x) Kołek Łożysko ślizgowe Tuleja Podkładka ustalająca Śruba Łożysko ślizgowe Sworzeń mimośrodowy Śruba Zaślepka Cięgło (zestaw) Sprężyna Wyposażenie dodatkowe Wielkość złącza C3 C4 C5 C6 12 Klucz SW 8 (DIN 911) SW 10 (DIN 911) SW 12 (DIN 911) SW 12 (DIN 911) 708 Elementy dodatkowe i wyposażenie WALTER CAPTO

29 Elementy i wyposażenie dodatkowe Typ 2080 do uchwytów mocujących Elementy dodatkowe Wielkość złącza C3 C4 C5 C6 1 Tuleja mocująca Śruba (4x) Kołek Łożysko ślizgowe Podkładka ustalająca Śruba Łożysko ślizgowe Sworzeń mimośrodowy Śruba Kołek sprężynujący Kołek Uchwyt mocujący prawy RC RC A RC A RC Kołek ustalający Uchwyt mocujący lewy LC LC A LC A LC Kołek ustalający Śruba Zaślepka Cięgło (zestaw) Sprężyna Wyposażenie dodatkowe Wielkość złącza C3 C4 C5 C6 15 Klucz SW 8 (DIN 911) SW 10 (DIN 911) SW 12 (DIN 911) SW 12 (DIN 911) Elementy dodatkowe i wyposażenie WALTER CAPTO 709

30 Elementy i wyposażenie dodatkowe Typ 2085 do uchwytów mocujących Elementy dodatkowe Wielkość złącza C3 C4 C Tuleja mocująca Śruba (4x) Łożysko ślizgowe Podkładka ustalająca Śruba Łożysko ślizgowe Sworzeń mimośrodowy Śruba Zaślepka System klinów Śruba Cięgło (zestaw) Sprężyna Wyposażenie dodatkowe Wielkość złącza C3 C4 C5 12 Klucz SW 8 (DIN 911) SW 10 (DIN 911) SW 12 (DIN 911) 710 Elementy dodatkowe i wyposażenie WALTER CAPTO

31 Elementy i wyposażenie dodatkowe Typ 2035 / do uchwytów mocujących 2045 / 2055 / Elementy dodatkowe Wielkość złącza C3 C4 C5 C6 1 Tuleja mocująca Śruba (4x) Kołek Łożysko ślizgowe Tuleja Podkładka ustalająca Śruba Łożysko ślizgowe Sworzeń mimośrodowy Śruba Zaślepka Cięgło (zestaw) Sprężyna Wyposażenie dodatkowe Wielkość złącza C3 C4 C5 C6 12 Klucz SW 8 (DIN 911) SW 10 (DIN 911) SW 12 (DIN 911) SW 12 (DIN 911) Elementy dodatkowe i wyposażenie WALTER CAPTO 711

32 Elementy i wyposażenie dodatkowe Typ 2000 / do uchwytów mocujących Typ 3000 Typ Elementy dodatkowe Wielkość złącza C3 C4 C5 Cięgło Śruba mocująca Dzielony pierścień prowadzący Pierścień Kołek zabezpieczający Segment (1 zestaw = 6 szt.) Tuleja gwintowana Pierścień uszczelniający Pierścień uszczelniający Pierścień uszczelniający Śruba Zaślepka Pierścień rozprężny Sprężyna Typ Elementy dodatkowe Wielkość złącza C3 C C C5 Śruba mocująca Zaślepka Pierścień uszczelniający Pierścień rozprężny W przypadku skrócenia uchwytu mocującego C należy zastosować śrubę mocującą Wyposażenie dodatkowe do Typ Typ3000 Wielkość złącza C3 C4 C5 Klucz SW 8 (DIN 911) SW 10 (DIN 911) SW 12 (DIN 911) 712 Elementy dodatkowe i wyposażenie WALTER CAPTO

33 Elementy i wyposażenie dodatkowe Typ 2090 do uchwytów mocujących Elementy dodatkowe Wielkość złącza C3 C4 C5 C6 1 Tuleja mocująca Śruba (4x) Kołek Łożysko ślizgowe Podkładka ustalająca Śruba Łożysko ślizgowe Sworzeń mimośrodowy Śruba Kołek sprężynujący Kołek Śruba Pierścień uszczelniający Cięgło (zestaw) Sprężyna Wyposażenie dodatkowe Wielkość złącza C3 C4 C5 C6 14 Klucz SW 8 (DIN 911) SW 10 (DIN 911) SW 12 (DIN 911) SW 12 (DIN 911) Elementy dodatkowe i wyposażenie WALTER CAPTO 713

34 Elementy i wyposażenie dodatkowe do oprawek podstawowych Elementy dodatkowe Wielkość złącza C3 C4 C5 C Śruba centralna* Nakrętka mocująca Element przelotowy do HSK HSK HSK HSK Wyposażenie dodatkowe Wielkość złącza C3 C4 C5 C6 2 Klucz wydłużony () (SW 8,0) (SW 8,0) (SW 10,0) (SW 14,0) 4 Klucz nasadkowy do pierścienia gwintowanego Klucz nasadkowy do HSK 50 FS 1212 FS 1212 elementu przelotowego HSK 63 FS 952 FS 952 FS 952 HSK 80 FS 1213 FS 1213 FS 1213 FS 1213 HSK 100 FS 953 FS 953 FS 953 * Do wewnętrznego doprowadzenia chłodziwa do głowic skrawających WALTER CAPTO należy zastosować śrubę centralną, 1 ze str Uwaga : w maszynach z automatyczną wymianą narzędzi należy zamontować element przelotowy. Jeśli nie zostanie zamontowany element przelotowy, uszkodzeniu może ulec mechanizm wyzwalania systemu zaciskowego. 714 Elementy dodatkowe i wyposażenie WALTER CAPTO

35 Elementy i wyposażenie przedłużek dodatkowe do redukcji Wersje krótkie Elementy dodatkowe Wielkość złącza C3 C4 C5 C6 1 Śruba centralna* Nakrętka mocująca Kołek Śruba centralna do wersji krótkiej Pierścień rozprężny Wyposażenie dodatkowe Wielkość złącza C3 C4 C5 C6 3 4 Klucz wydłużony () Klucz nasadkowy do nakrętki mocującej (SW 8,0) (SW 8,0) (SW 10,0) (SW 14,0) * Tej śruby centralnej należy użyć w przypadku zamontowania głowic skrawających WALTER CAPTO na przedłużkach i gdy niezbędne jest wewnętrzne doprowadzenie chłodziwa (nie jest to wymagane w przypadku wersji krótkiej!). Elementy dodatkowe i wyposażenie WALTER CAPTO 715

36 Wyposażenie dodatkowe do WALTER CAPTO Klucz dynamometryczny do mocowania przy użyciu tulei rozprężnej Części zamienne BT-TK-02 C-TK-01 Nr zamówieniowy Wielkość Nm Nasadka Wielk. [] BT-TK-02 C C-TK-01 C C-TK-01 C C-TK-01 C Momenty dokręcające dla WALTER CAPTO, patrz str Przyrząd do demontażu tulei wielobocznej w ręcznych uchwytach mocujących Nr zamówieniowy C3-WDT-01M C4-WDT-01M C5-WDT-01M C6-WDT-01M Wielkość C3 C4 C5 C6 Osłona zabezpieczająca do stożka CAPTO w uchwytach mocujących Nr zamówieniowy C3-CP-01 C4-CP-01 C5-CP-01 C6-CP-01 Wielkość C3 C4 C5 C6 Smarownica do uchwytów mocujących WALTER CAPTO Nr zamówieniowy Wielkość C3 C6 716 Elementy dodatkowe i wyposażenie WALTER CAPTO

37 Wyposażenie dodatkowe do WALTER CAPTO Przyrząd montażowy Tulejka stożkowa Kołnierz Wkładka Korpus z zamontowaną tulejką stożkową Kołnierz Wkładka Wielkość Nr zamówieniowy Nr zamówieniowy Nr zamówieniowy C3 V C3 V V 530.C3 C4 V C4 V V 530.C4 C5 V C5 V V 530.C5 C6 V C6 V V 530.C6 Przyrząd montażowy jest wyposażony w odpowiednią tulejkę stożkową. Kołnierz oraz wkładkę należy zamówić oddzielnie. W jednym przyrządzie można zamontować dwa kołnierze (np. w celu wyposażenia w dwa uchwyty CAPTO różnej wielkości), umieszczając je w korpusie naprzeciw siebie. Momenty dokręcające dla przedłużek/redukcji WALTER CAPTO Mocowanie za pomocą śruby centralnej Wielkość C3 C4 C5 C6 Moment dokręcający 50 Nm 60 Nm 100 Nm 180 Nm Wskazówka: inne możliwości montażu stożków HSK oraz DIN, patrz str Klucz nasadkowy do przedłużek/redukcji WALTER CAPTO Nr zamówieniowy SW SW 1 Wielkość SW SW ,7 C3, C ,7 C ,7 C6 Klucz dynamometryczny i nasadki do przedłużek/redukcji WALTER CAPTO Nr zamówieniowy D Zakres momentu obrotowego SW 1 D D FS Nm FS Nm FS ,7 SW1 Elementy dodatkowe i wyposażenie WALTER CAPTO 717

38 Wyposażenie dodatkowe do WALTER CAPTO Przyrząd WALTER CAPTO Dokładność złącza WALTER CAPTO zapewnia doskonałą powtarzalność w przypadku wymiany głowicy skrawającej. Zalety tej precyzji potwierdzają się wciąż np. podczas ręcznej wymiany, gdy krawędź skrawająca jest wymieniana poza maszyną. Za pomocą nowego, łatwego w obsłudze przyrządu WALTER CAPTO można zmierzyć położenie krawędzi skrawające w układzie dwóch współrzędnych. Po umieszczeniu zmierzonej głowicy skrawającej w oprawce odchylenie położenia krawędzi skrawającej może być kompensowane przez układ sterowania maszyny. Przyrząd ten można stosować w połączeniu z każdym normalnym czujnikiem zegarowym oraz płytką kontrolną. Firma WALTER zaleca jednakże stosowanie wskaźnika z nastawianiem zerowym i płaskiego trzpienia stykowego. Wyposażenie podstawowe Jeśli posiadają Państwo płytę pomiarową wraz z urządzeniem pomiarowym, niezbędne są jeszcze tylko następujące elementy wyposażenia dodatkowego: przyrząd do pomiaru narzędzi, płyta podstawy, głowica wzorcowa (patrz sprawdziany MAS, str. 719). Płyta podstawy Blok mocujący Blok mocujący do pomiaru narzędzi Wymiary [] Nr zamówieniowy Wielkość A B C A C3-PMU-01M C C4-PMU-01M C C5-PMU-01M C B C C6-PMU-01 C Płyta podstawy M8 Części zamienne Nr zamówieniowy Wielkość 1 Trzpień 2 Śruba C-HP-01 C3 C Elementy dodatkowe i wyposażenie WALTER CAPTO

39 Wyposażenie dodatkowe do WALTER CAPTO Pozycja kontrolna dla chwytaka Ustawienie wrzeciona Oś narzędzia Modułowy system WALTER CAPTO zapewnia znakomitą dokładność, którą można jednakże uzyskać tylko wtedy, gdy równie dokładnie i prawidłowo wyregulowane są różne inne elementy, mające znaczenie dla całego przebiegu procesu obróbki. Dlatego też firma WALTER oferuje różnorodne przyrządy pomiarowe do pomiarów osiowych i pomiarów położenia środka dla złączy wszystkich wielkości. Zaleca się stosowanie ich do nastawiania istotnych parametrów, takich jak np.: oś narzędzia, ustawienie wrzeciona, pozycja narzędzia dla chwytaka, wysokość narzędzia oraz pozycja krawędzi skrawającej (f1 i l1). Sprawdziany mogą być stosowane do pomiaru wstępnego. przyrząd podziałowy. Ustawienie wrzeciona Kontrola geometryczna przyrządów podziałowych Sprawdzian do pomiarów osiowych / sprawdzian ustawczy MAS-11 Wymiary [] A B l g 0,002 A B D g ±0,05 0,005 A B Nr zamówieniowy Wielkość D g l g C3-MAS-11 C C4-MAS-11 C C5-MAS-11 C C6-MAS-11 C Sprawdzian do pomiarów położenia / sprawdzian ustawczy MAS-01 Wymiary [] X (wielobok) Rowek pod chwytak 30 ±0 0'30'' 0±0,01 45 ±0 2'(4x) 0,008 A B f g ±0,005 f g ±0,005 A D g B l g 0,01 0,008 A B Nr zamówieniowy Wielkość f g D g l g C3-MAS-01 C C4-MAS-01 C C5-MAS-01 C C6-MAS-01 C Elementy dodatkowe i wyposażenie WALTER CAPTO 719

40 Oprawki do wytaczadeł AK 600 z chwytem Weldon wg DIN 9766 samocentrujące do chwytów walcowych D2 l1 L D 1 D 2 l 1 AK AK AK L AK AK AK AK AK AK AK AK Oprawki walcowe do wytaczadeł

41 Oprawki podstawowe A 100 M.1 DIN 2080 odpowiada ISO 2583 D2 SK D 2 D 3 D 10 Wersja A 100 M * 40* 25 M C 0,9 A 100 M * 40* 32 M C 0,9 A 100 M * 40* 40 M C 0,9 A 100 M * 40* 50 M A 0,9 Wersja A A 100 M * 40* 63 M B 1,0 A 100 M M C 2,8 A 100 M M C 2,8 A 100 M M C 2,8 A 100 M M A 2,8 Wersja B C A 100 M M B 2,8 z pierścieniem do doprowadzania chłodziwa D3 D2 0 0 A 100 M M B 2,8 AK 100 MR M A 4,6 AK 100 MR M B 5,2 AK 100 MR M B 6,3 R 3 /8 " Wersja A Wersja B * SK 40 z rowkiem pierścieniowym Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Elementy dodatkowe do AK 100MR D2 = Zestaw do chłodziwa FS 667 FS 668 FS 669 Komplet uszczelek (2 szt.) FS 670 FS 671 FS Oprawki podstawowe NCT 721

42 Oprawki postawowe A 100 M.2 DIN 69871/1 Typ AD SK D 2 D 10 Wersja D2 0 A 100 M M C 0,9 A 100 M M C 0,9 A 100 M M C 1,0 A 100 M M A 1,0 Wersja A A 100 M M B 1,3 A 100 M M B 2,5 A 100 M M C 2,8 A 100 M M C 2,8 A 100 M M C 2,8 Wersja B C A 100 M M A 2,8 A 100 M M B 2,8 A 100 M M B 2,8 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Wyposażenie dodatkowe d 1 d 2 d 4 l 1 D 10 l 2 a d1d2 l2 l1 0d4 Sworzeń dociągający do uchwytu DIN Typ AD z otworem C M C M a Oprawki podstawowe NCT

43 Oprawki podstawowe A 100 M.3 ANSI i CAT odpowiada ANSI/ASME B D2 0 SK D 2 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. D 10 Wersja A 100 M M C 1,1 A 100 M M C 1,1 A 100 M M C 1,2 A 100 M M A 1,2 A 100 M M B 1,3 Wersja A A 100 M M C 3,2 A 100 M M C 3,2 A 100 M M C 3,2 A 100 M M A 3,2 A 100 M M B 3,2 Wersja B C A 100 M M B 3,5 Wyposażenie dodatkowe d 1 d 2 d 4 l 1 D 10 l 2 a d1d2 l2 l1 0 Sworzeń dociągający do uchwytu ANSI B 5.50 C ,8 12,8 M ,20 45 C ,9 19,5 M ,40 45 a d1d2 a l2 l1 0 d4 Sworzeń dociągający do uchwytu CAT C M ,75 90 C M , Oprawki podstawowe NCT 723

44 Oprawki podstawowe A 100 M.4 MAS BT D2 Wersja A 0 SK D 2 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. D 10 Wersja A 100 M M C 1,0 A 100 M M C 1,0 A 100 M M C 1,0 A 100 M M A 1,1 A 100 M M B 1,2 A 100 M M B 2,7 A 100 M M C 3,8 A 100 M M C 3,8 A 100 M M C 3,8 A 100 M M A 3,8 Wersja B C A 100 M M B 3,8 A 100 M M B 3,8 Wyposażenie dodatkowe d1 d2 a l2 l1 0d4 Sworzeń dociągający do uchwytu MAS BT d 1 d 2 d 4 l 1 D 10 l 2 C M C M C M C M a Oprawki podstawowe NCT

45 Oprawki podstawowe AK 200 M.2 DIN 69871/1 Typ AD + B SK D 2 D 10 Wersja D2 Wersja A 0 AK 200 M M C 1,0 AK 200 M M C 1,0 AK 200 M M C 1,0 AK 200 M M A 1,0 AK 200 M M B 1,3 AK 200 M M C 3,0 AK 200 M M C 3,0 AK 200 M M C 3,0 AK 200 M M A 3,0 Wersja B C AK 200 M M B 3,0 AK 200 M M B 3,0 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Uwaga: dostarczona oprawka odpowiada typowi AD. Jeśli oprawka ma być dostosowana do typu B, należy wykręcić oba wkręcone z boków wkręty bez łba. Elementy dodatkowe do SK 40 do SK 50 Wkręt bez łba DIN 913 M 4 x 5 M 6 x 6 Wyposażenie dodatkowe d 1 d 2 d 4 l 1 D 10 l 2 a d1d2 l2 l1 0d4 Sworzeń dociągający do uchwytu DIN Typ AD z otworem C M C M a d1 d2 l2 l1 0d4 Sworzeń dociągający do uchwytu DIN Typ B bez otworu C M C M a Oprawki podstawowe NCT 725

46 Oprawki podstawowe A 100 M.8 Capto X2 D 1 D 2 A 100 M C ,2 A 100 M C ,8 A 100 M C ,0 X 2 D Oprawki podstawowe Capto NCT

47 Przedłużki A 101 M D2 D 1 D 2 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Wersja A 101 M C 0,2 A 101 M C 0,2 A 101 M C 0,3 A 101 M C 0,3 Wersja A A 101 M C 0,4 A 101 M C 0,6 A 101 M C 0,7 A 101 M A 1,0 A 101 M A 1,1 Wersja B C A 101 M A 1,4 A 101 M B 1,8 A 101 M B 2,3 A 101 M B 2,8 A 101 M B 3,2 A 101 M B 3,6 A 101 M B 3,6 A 101 M B 4,4 A 101 M B 5,2 A 101 M B 5, Elementy pośrednie 727

48 Redukcje A 102 M D2 X2 D 1 D 2 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. X 2 Wersja A 102 M C 0.2 A 102 M C 0.3 A 102 M C 0,4 A 102 M C 0.4 A 102 M C 0.5 A 102 M C 0,7 Wersja A A 102 M C 0,7 A 102 M C 0,7 A 102 M C 0,8 A 102 M C 0,8 A 102 M C 0,8 Wersja B C A 102 M C 1,0 A 102 M C 1,0 A 102 M C 1,0 A 102 M C 1,0 A 102 M C 1,4 A 102 M C 1,5 A 102 M A 1,2 A 102 M A 1,3 A 102 M A 1,6 A 102 M A 2,0 A 102 M A 2,2 A 102 M C 1,6 A 102 M A 1,9 A 102 M B 2, Elementy pośrednie

49 Multiplikatory A 103 M D 1 D 2 A 103 M ,6 X 2 D2 X2 Korpusy i elementy dodatkowe wchodzą w zakres dostawy Elementy pośrednie 729

50 Tulejki pośrednie do narzędzi wg DIN 228 Wersja B A 120 M D 1 bez gwintu dociągającego A 120 M MK ,3 D3 D2 X2 D 2 A 120 M MK ,3 A 120 M MK ,5 A 120 M MK ,5 A 120 M MK ,6 A 120 M MK ,9 A 120 M MK ,6 A 120 M MK ,7 A 120 M MK ,0 A 120 M MK ,3 A 120 M MK ,8 A 120 M MK ,6 A 120 M MK ,0 A 120 M MK ,2 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. D 3 X Oprawki NCT

51 Tulejki pośrednie do narzędzi wg DIN 228 Wersja A A 130 M D 1 z gwintem dociągającym A 130 M MK ,0 D3 D2 X2 D4 D 2 A 130 M MK ,2 A 130 M MK ,5 A 130 M MK ,2 A 130 M MK ,4 A 130 M MK ,7 A 130 M MK ,0 A 130 M MK ,7 A 130 M MK ,2 A 130 M MK ,0 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. D 3 D 4 X 2 Elementy dodatkowe Śruba Pierścień gwintowany D 1 MK 1 MK 2 MK 3 MK 4 MK 5 63 FS 651 FS 652 do = 115 FS 796 do = 220 FS 831 FS FS 831 FS 833 FS FS 1075 FS 1076 do = 115 FS 1231 do = 220 FS 1077 FS FS 1078 FS 655 FS 413 Wkręt bez łba DIN M 5 x 12 M 5 x 12 M 5 x 8 M 6 x M 6 x 16 M 6 x 10 M 6 x 12 Wyposażenie dodatkowe Klucz FS 1460 D 1 MK 1 MK 2 MK 3 MK 4 MK 5 FS 1460 do = 115 FS 1206 do = 220 FS 739 FS 740 FS 741 Klucz sześciokątny DIN 911 do wkrętu bez łba 63 SW 2,5 SW 2,5 SW 2,5 SW 2,5 80 SW 3 SW 3 SW 3 Klucz sześciokątny DIN 911 do śruby 63 SW 5 SW 7 SW 10 SW SW 10 SW 14 SW Oprawki NCT 731

52 Oprawki kombi A 150 M X2.1 D3 D2 D 1 D 2 A 150 M ,2 A 150 M ,3 A 150 M ,4 A 150 M ,5 A 150 M ,6 A 150 M ,7 A 150 M ,0 A 150 M ,6 A 150 M ,7 A 150 M ,8 A 150 M ,1 A 150 M ,6 A 150 M ,2 A 150 M ,3 A 150 M ,4 A 150 M ,8 A 150 M ,9 A 150 M ,0 D 3.1 X 2 Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Elementy dodatkowe Pierścień zabierakowy DIN 6366 Śruba dociągająca frez DIN FS 424 FS 425 FS 426 FS 427 FS 428 FS 429 FS 911 FS 430 FS 431 FS 432 FS 433 FS 434 FS 435 FS 912 Wyposażenie dodatkowe Klucz FS 436 FS 437 FS 438 FS 439 FS 440 FS 441 FS 913 b1 b1 Zestaw pierścieni dystansowych (b 1 = ) Pierścienie dystansowe (b 1 = ) b 1 = 2, 5, 10 FS 418 FS 419 FS 420 b 1 = 3, 5, 10 FS 421 b 1 = 2, 10, 20 FS 422 FS 423 FS 914 b 1 = 2 FS 461 FS 465 FS 469 FS 473 FS 477 FS 481 FS 915 b 1 = 3 FS 462 FS 466 FS 470 FS 474 FS 478 FS 482 FS 916 b 1 = 5 FS 463 FS 467 FS 471 FS 475 FS 479 FS 483 FS 917 b 1 = 10 FS 464 FS 468 FS 472 FS 476 FS 480 FS 484 FS Oprawki NCT

53 Oprawki do frezów nasadzanych z powiększoną średnicą kołnierza i stałymi zabierakami A 155 M X2 D3 D2 D 1 D 2 A 155 M ,7 A 155 M ,9 A 155 M ,2 A 155 M * ,1 A 155 M ,0 A 155 M ,2 A 155 M ,5 A 155 M * ,1 A 155 M * ,4 D 3 X 2 * Oprawki tej wielkości posiadają dodatkowo 4 otwory gwintowane do mocowania narzędzi z chwytem ISO 40 wzgl. ISO 50 wg DIN Korpusy i elementy dodatkowe wchodzą w zakres dostawy. Elementy dodatkowe Śruba dociągająca frez DIN 6367 FS 431 FS 432 FS 433 FS 434 FS 912 Wyposażenie dodatkowe Klucz do śruby dociągającej frez FS 437 FS 438 FS 439 FS 440 FS Oprawki NCT 733
