1 Tematy Wstęp SPA1001 SPA3000

2 Wstęp Sieć EuroTELEFON sprzedaje niezbędne urządzenia VoIP poprzez sklep należący do firmy TKSoftware. Sklep nazywa się IT-Supermarket. Jego adres to: Dostęp do tego sklepu zapewniony jest również ze strony EuroTELEFON.eu. Urządzenia Linksys sprzedawane przez z naszego sklepu są przygotowane do pracy w naszej sieci. W zasadzie jedyne ustawienie w urządzeniach Linksys typu bramka, jakie będzie trzeba wprowadzić, to numer konta VoIP (VN) oraz jego hasło. Bramki Linksys standardowo przygotowane są do pracy w sieci LAN zarządzanej przez router z włączonym serwerem DHCP, w związku z tym samoczynnie pobierają z tego serwera swój adres IP.

3 Podłą łączenie przeglądarki internetowej do urządzenia Linksys. Jeśli nie możemy odczytać z serwera DHCP adresu bramki, możemy ten adres odsłuchać z samej bramki po wprowadzeniu na telefonie podłączonym do niej kodu: ****110# Usłyszymy wówczas numer IP bramki. Należy ustawić tak adres IP swego komputera, by był z tej samej puli adresów. Np. jeśli adres bramki jest: to nasz adres naszego komputera może być na przykład ustawiony na Następnie otwieramy przeglądarkę internetową i w polu adres wpisujemy adres IP bramki.

4 Konfiguracja SPA1001 Strona informacyjna Jeśli wyświetlimy tę planszę w czasie prowadzonej rozmowy, tutaj możemy zobaczyć, jakim kodekiem jest ona kodowana.

5 Konfiguracja SPA System Tutaj można zmienić ustawienie dotyczące numeru IP bramki Jeśli w sieci LAN nie ma serwera DHCP, ustaw opcję DHCP na no i w następnych polach wpisz adres bramki, jakim ma się ona posługiwać, maskę oraz adres Gateway'a, czyli routera, który zapewnia połączenia z siecią internetową. Następnie kliknij tutaj

6 Konfiguracja SP1001 Line 1 Tutaj można zmienić ustawienie dotyczące numeru IP bramki Wpisz numer VN konta telefonicznego i hasło VoIP Tu można zmienić preferowany kodek. Następnie kliknij tutaj

7 Konfiguracja SP1001- User 1 Tutaj można zmienić dodatkowe funkcje jak przekierowania, i inne. Nie zapomnij kliknąć Submit All Changes na zakończenie

8 Konfiguracja SPA3000 Strona informacyjna Jeśli wyświetlimy tę planszę w czasie prowadzonej rozmowy, tutaj możemy zobaczyć, jakim kodekiem jest ona kodowana.

9 Jeśli w sieci LAN nie ma serwera DHCP, ustaw opcję DHCP na no i w następnych polach wpisz adres bramki, jakim ma się ona posługiwać, maskę oraz adres Gateway'a, czyli routera, który zapewnia połączenia z siecią internetową. Konfiguracja SPA System Tutaj można zmienić ustawienie dotyczące numeru IP bramki Następnie kliknij tutaj

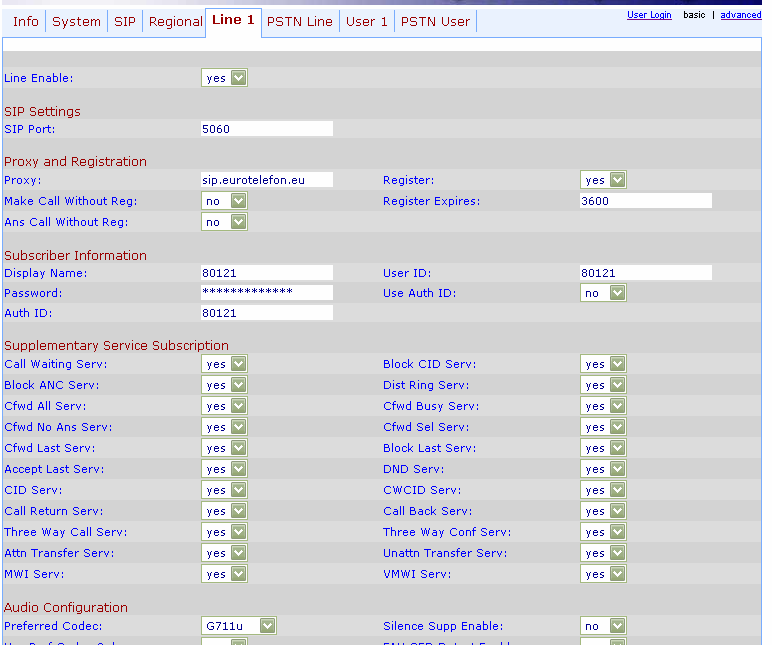

10 Konfiguracja SP3000 Line 1 Tutaj można zmienić ustawienie dotyczące numeru IP bramki Wpisz numer VN konta telefonicznego i hasło VoIP Tu można zmienić preferowany kodek. Na zakończenie kliknij Submit All Changes

11 SP3000 jako bramka przyjmujące połą łączenia z sieci PSTN Jeśli chcemy, aby bramka była urządzeniem przyjmującym połączenia z sieci PSTN do sieci VoIP (np. gdy budujemy układ z centralką PBX typu SPA9000, lub w systemie Soft-PBX- EuroTELEFON), musimy skonfigurować dodatkowo: PSTN Line Port SIP: 5061 Proxy: sip.eurotelefon.eu Outband Proxy: sip.eurotelefon.eu User ID i password: wpisujemy VN i hasło VoIP tak jak dla Line 1 PSTN User zmieniamy tylko jeśli chcemy spowodować by wszystkie połączenia przychodzące z sieci PSTN były przekierowane na określoną linię VoIP (np. na linię wejściową do centralki Soft-PBX lub do SPA9000). Cfwd Sel1 Caller: wpisujemy * Cfwd Sel1 Dest: wpisujemy numer VoIP, na który ma być przekierowane połączenie.

12 Konfiguracja SPA3000 PSTN Line Port SIP: 5061 Informacja o subskrypcji konta jak na zakładce Line 1 Na zakończenie kliknij Submit All Changes

13 Konfiguracja SPA3000 PSTN User Tu ustawiamy natychmiastowe przekierowanie połączenia przychodzącego z linii PSTN Wpisz * Wpisz numer VN, na który chcesz przekierować połączenia. Na zakończenie kliknij Submit All Changes

14 Podsumowanie Urządzenia Linksys mają bardzo rozbudowany system konfiguracji. Występują w wielu odmianach. Dają się stosować w bardzo rozbudowanych systemach. Dają bardzo dobrą jakość połączenia głosowego.
