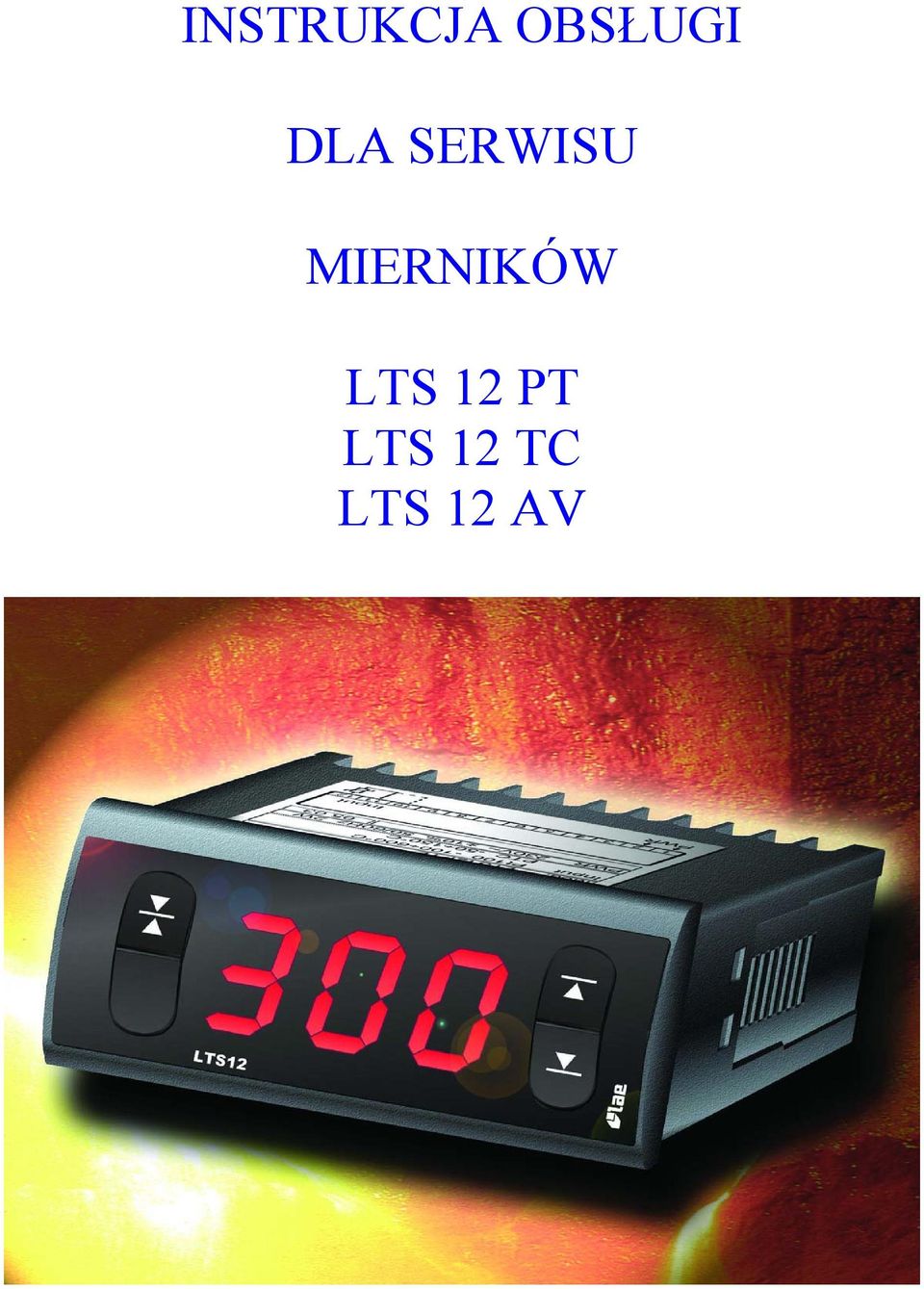

INSTRUKCJA OBSŁUGI DLA SERWISU MIERNIKÓW LTS 12 PT LTS 12 TC LTS 12 AV

Transkrypt

1 INSTRUKCJA OBSŁUGI DLA SERWISU MIERNIKÓW LTS 12 PT LTS 12 TC LTS 12 AV

2 1. INSTALACJA 1.1 Mierniki serii LTS 12 są przewidziane do montażu panelowego. Mierniki LTS 12 mają wymiary: 77 x 35 x 77 mm ( szerokość x wysokość x głębokość), Montuje się w skrzynce sterowniczej posiadającej otwór o wymiarach 71 x 29 mm i dodatkowo zabezpiecza się przez odpowiedni wspornik, używając właściwej siły. Jeżeli w wyposażeniu znajduje się również gumowa uszczelka to należy ją umieścić pod wyświetlaczem urządzenia, na brzegach otworu, sprawdzając dokładnie czy nie ma szczelin. Klasa ochrony równa jest IP Temperatura otoczenia pracy urządzenia zapewniająca jego właściwe funkcjonowanie mieści się w przedziale od -10 C do +50 C, przy wilgotności 15%...80% rh. W celu redukcji efektów interferencji elektromagnetycznej należy stosować przewody ekranowane (czujniki temperatury i wilgotności), a także umieścić regulator możliwie daleko od przewodów elektroenergetycznych. 1.3 Przewody czujników oraz zasilania elektrycznego muszą być podłączone dokładnie według załączonego schematu. Dla zasilania musi być przewidziany właściwy transformator (TRxxx). 1.4 Czujnik T1 mierzy temperaturę powietrza, natomiast czujnik AV mierzy wilgotność w pomieszczeniu. Zmierzona wartość jest wyświetlana w sposób ciągły na wyświetlaczu. Ostrzeżenie: Jeżeli przekaźniki pracują pod dużymi obciążeniami, zalecamy skontaktować się z nami w celu uzyskania informacji o żywotności styków przekaźnika. W przypadku delikatnych i wartościowych produktów, wymagających specjalnych warunków przechowywania, zalecamy nie stosować tego samego urządzenia zarówno do kontroli, jak i do alarmów. 2. ZASTOSOWANIE I MODELE 2.1 Mierniki serii LTS 12 PT oraz LTS 12 TC stosuje się do pomiaru temperatury, a mierniki serii LTS 12 AV do pomiaru wilgotności w pomieszczeniach lub urządzeniach. Mogą być one wykorzystane przy komorach chłodniczych i mroźniczych, pomieszczeniach produkcyjnych lub z kontrolowaną atmosferą, układach klimatyzacyjnych, meblach mroźniczych, chłodniczych, grzewczych i innych urządzeniach w których wymagany jest pomiar wilgotności i temperatury. 2.2 Zakres pracy miernika LTS 12 PT z czujnikiem typu PT-100 wynosi od -100 C do +600 C (od -150 F do +999 F), przy dokładności pomiaru ±0,2 C (±0,4 F). 2.3 Zakres pracy miernika LTS 12 PT z czujnikiem typu PTC wynosi od -50 C do +150 C (od -60 F do +300 F), przy dokładności pomiaru ±0,2 C (±0,4 F). 2.4 Zakres pracy miernika LTS 12 TC z czujnikiem typu TC J wynosi od -50 C do +700 C (od -60 F do +999 F), przy dokładności pomiaru ±3 C (±5 F). 2.5 Zakres pracy miernika LTS 12 TC z czujnikiem typu TC K wynosi od -50 C do +900 C (od -60 F do +999 F), przy dokładności pomiaru ±3 C (±5 F). 2.6 Zakres pracy miernika LTS 12 AV z czujnikiem napięciowym 0 1V wynosi od 0% r.h. do 100% r.h., przy dokładności pomiaru ±0,1% r.h Mierniki serii LTS 12 PTD, LTS 12 TCD oraz LTS 12 AVD zasilane są prądem stałym lub zmiennym 12V, pobór prądu wynosi 2W. 2.8 Mierniki serii LTS 12 PTI, LTS 12 TCI oraz LTS 12 AVI zasilane są prądem stałym lub zmiennym 24V, pobór prądu wynosi 3W. 2.9 Mierniki serii LTS 12 PTE, LTS 12 TCE oraz LTS 12 AVE zasilane są prądem zmiennym 50/60 Hz o napięciu 230V, pobór prądu wynosi 2W. 3. NASTAWA PARAMETRÓW SERWISOWYCH 3.1 Konfiguracja parametrów serwisowych: Konfiguracja parametrów miernika LTS 12 dokonywana może być za pomocą klawiszy na panelu wyświetlacza. 2

3 Aby dostać się do funkcji zmiany parametrów nastawy należy wyłączyć zasilanie miernika, nacisnąć przyciski oraz i nie puszczając ich załączyć zasilanie miernika. Na wyświetlaczu pojawi się oznaczenia pierwszego parametru ScL. W celu zmiany parametru należy odszukać szukany parametr za pomocą przycisków i, a gdy pojawi się oznaczenie szukanego parametru należy nacisnąć przycisk (pojawi się aktualna nastawa) i przytrzymując go zmienić nastawę za pomocą przycisków i. Po puszczeniu przycisku pojawi się oznaczenie kolejnego parametru. Jeśli przez 10 sekund nie naciska się żadnych klawiszy uruchamiających, następuje wyjście z funkcji programowania z automatycznym zapisaniem zmian. Pomocą w czasie programowania mogą służyć załączone tabele. Lp. Symbol Opis Nastawa 1 ScL Skala wyświetlania [01= C; 02= F] 2 Acc Dokładność skali [01..03] 3 typ Typ czujnika [0; 1] 4 Lor Minimalna granica pomiaru [ ] 5 hor Maksymalna granica pomiaru [ ] 6 SIM Próbkowanie wyświetlanej temperatury [0..100] 7 LAd Kalibracja punktu [--] 8 had Kalibracja rozpiętości [--] 3.2 Opis parametrów serwisowych: ScL skala wyświetlania Uwaga: W miernikach serii LTS 12 AV funkcja jest nieaktywna. Mierniki serii LTS 12 mogą wskazywać temperaturę w skali według stopni Celsjusza lub stopni Fahrenheita. W przypadku nastawy parametru ScL=01, temperatura wyświetlana jest w stopniach Celsjusza, a gdy ScL=02 to temperatura jest wyświetlana w stopniach Fahrenheita. W przypadku zmiany rodzaju wyświetlanej skali należy ponownie przeprowadzić ustawianie następujących parametrów miernika: Lor, hor. Acc dokładność wyświetlania Uwaga: W miernikach serii LTS 12 TC i LTS 12 AV funkcja jest nieaktywna. Jeżeli wybierzemy wyświetlanie w skali Celsjusza (ScL=01), to możemy wybrać sobie dokładność wyświetlania mierzonego parametru. Jeżeli ustawimy parametr Acc=1, to wartość wyświetlana jest z dokładnością do jednego stopnia, natomiast jeżeli parametr Acc=2, to wartość wyświetlana jest z dokładnością do jednej dziesiątej stopnia. Możemy również parametr Acc ustawić na 3 i włączyć funkcję automatycznego doboru dokładności wyświetlania: w zakresie od wartości 19,9 do 99,9 wartość wyświetlana jest z dokładnością jednej dziesiątej stopnia, w pozostałym zakresie z dokładnością do jednego stopnia. W przypadku sterowników serii LTS 12 TC temperatura zawsze jest wyświetlana z dokładnością do jednego stopnia, a w przypadku sterowników LTS 12 AV wilgotność jest zawsze wyświetlana z dokładnością do jednej dziesiątej procenta. typ typ czujnika W przypadku mierników do pomiaru temperatury możemy podłączyć do każdego typu miernika dwa rodzaje czujnika temperatury. W przypadku miernika serii LTS 12 PT możemy połączyć czujnik typu Pt-100 (zgodny z normą DIN 43760) i parametr typ należy ustawić na 0, lub połączyć czujnik typu PTC (model KTY81-121) i parametr typ należy wtedy ustawić na 1. 3

4 W przypadku miernika serii LTS 12 TC możemy połączyć czujnik typu T/C J (Fe-CuNi) i parametr typ należy ustawić na 0, lub połączyć czujnik typu T/C K (NiCr-Ni) i parametr typ należy wtedy ustawić na 1. W przypadku mierników do pomiaru wilgotności parametr typ należy tylko i wyłącznie ustawić na wartość 1. Pomocą przy nastawie parametru typ może służyć załączona tabela: Lor minimalna granica pomiaru Ponieważ mierniki serii LTS 12 mogą pracować z różnymi czujnikami różnych producentów, oprócz podania typu czujnika pomiarowego należy podać również jego zakres. Parametr Lor określa dolną granicę pomiarową czujnika pomiarowego. Wartość ta jest podawana w dokumentacji czujnika dostarczanej przez producenta czujnika. W przypadku zastosowania oryginalnych czujników LAE do mierników serii LTS 12 parametr Lor należy odpowiednio ustawić na : - Pt-100 (model SP1N20P-X) Lor = -100 C lub -150 F - PTC (model ST1N20P) Lor = -50 C lub -60 F - T/C J Lor = -50 C lub -60 F - T/C K Lor = -50 C lub -60 F - HT2WAD Lor = 0% - HD9513TC Lor = 5% - HD9513TV Lor = 5% hor maksymalna granica pomiaru Ponieważ mierniki serii LTS 12 mogą pracować z różnymi czujnikami różnych producentów, oprócz podania typu czujnika pomiarowego należy podać również jego zakres. Parametr hor określa górną granicę pomiarową czujnika pomiarowego. Wartość ta jest podawana w dokumentacji czujnika dostarczanej przez producenta czujnika. W przypadku zastosowania oryginalnych czujników LAE do mierników serii LTS 12 parametr Lor należy odpowiednio ustawić na : - Pt-100 (model SP1N20P-X) Lor = +600 C lub +999 F - PTC (model ST1N20P) Lor = +150 C lub +300 F - T/C J Lor = +700 C lub +999 F - T/C K Lor = +900 C lub +999 F - HT2WAD Lor = 100% - HD9513TC Lor = 98% - HD9513TV Lor = 98% SiM - próbkowanie wyświetlanej temperatury Przez parametr SiM jest możliwość ograniczenia wahań wartości mierzonej na wyświetlaczu, można symulować zachowanie się temperatury lub wilgotności w rdzeniu produktu, a nie parametrów powietrza, np. SiM=100 symuluje w przybliżeniu temperaturę 0,5 litrowej butelki z wodą. Funkcja ta ma na celu pomiar właściwej wartości mierzonej, a nie chwilowej wewnątrz przestrzeni mierzonej. Pozwala to uniknąć gwałtownych wahań wyświetlanego parametrów, np. z powodu otwarcia drzwi lub w czasie odmrażania, ale także zmniejsza próbkowanie wartości parametru w celu jej kontroli. Należy zdefiniować wartość parametru SiM pomiędzy 01 a 100. Przy SiM=00 wyświetlacz pokaże natychmiast wartość zmierzoną. Zaprogramowanie wyższej wartości spowoduje zmniejszenie częstotliwości próbkowania pomiaru. 4

5 LAd kalibracja punktu Jeśli jest konieczne przeskalowanie czujnika pomiaru temperatury lub wilgotności, np. z powodu przestawienia lub przedłużania przewód czujników, należy przestawić parametry LAd i had. Parametr LAd odpowiada za ustawienie punktu pomiarowego. Należy przy czujniku miernika zamocować czujnik miernika wzorcowego, sprawdzić różnice w pomiarze parametru i o podaną wartość przeskalować parametr LAd. Zaleca się przeprowadzenie skalowania czujnika temperatury przy temperaturze 32 F (parametr ScL ustawić na 02). Nie zaleca się zmienianie parametru LAd niedoświadczonemu serwisantowi. had kalibracja rozpiętości Jeśli jest konieczne przeskalowanie czujnika pomiaru temperatury lub wilgotności, np. z powodu przestawienia lub przedłużania przewód czujników, należy przestawić parametry LAd i had. Parametr had odpowiada za ustawienie rozpiętości pomiarowej. Należy przy czujniku miernika zamocować czujnik miernika wzorcowego, ustawić parametr LAd, a następnie przy innych parametrach sprawdzić zgodność pomiaru. Jeżeli przy jednym pomiarze wartości się zgadzają, a przy innym nie, należy przeskalować rozpiętość pomiarową had tak, by przy każdym pomiarze wartości obu mierników pokrywały się. Nie zaleca się zmienianie parametru had niedoświadczonemu serwisantowi. 4. NASTAWY PARAMETRÓW UŻYTKOWNIKA I FUNKCJE UŻYTKOWE STEROWNIKA 4.1 Wszystkie funkcje omówione w tym rozdziale są uruchamiane w czasie normalnej pracy miernika lub przy jego auto testowaniu przy uruchomieniu, a nie w czasie programowania serwisowego. 4.2 Normalna praca: w czasie normalnej pracy na wyświetlaczu wyświetlana jest temperatura lub wilgotność zmierzona przez miernik, po uwzględnieniu parametrów LAd i had. 4.3 Auto test: przy podaniu zasilania wyświetlacz pokaże --- przez 3 sekundy, podczas których jednostka sama się przetestuje, następnie pojawi się temperatura lub wilgotność zmierzona przez miernik. 5. FUNKCJE ALARMOWE W przypadku awarii czujnika lub braku jego prawidłowego podłączenia na wyświetlaczu pokaże napis PF. W takim przypadku należy sprawdzić prawidłowość podłączeń czujnika pomiarowego do miernika oraz czy nie ma uszkodzeń mechanicznych przewodu między miernikiem a czujnikiem. Należy również sprawdzić, czy prawidłowo został wybrany typ czujnika (parametr typ). Jeżeli po sprawdzeniu i usunięciu ewentualnych uszkodzeń miernik w dalszym ciągu będzie wyświetlał błąd czujnika PF należy wymienić czujnik pomiarowy. W przypadku przekroczenia zakresu pomiarowego czujnika na wyświetlaczu pokaże napis or. W takim przypadku należy sprawdzić, czy prawidłowo ustawiono parametry Acc, Lor i hor, oraz czy parametry mierzone w danym momencie nie przekroczyły zakresu odczytu miernika. Informacja na wyświetlaczu o awarii jest wyświetlana w sposób ciągły aż do momentu usunięcia lub ustąpienia awarii. 6. GWARANCJA LAE Electronic Srl gwarantuje, iż jego produkty nie zawierają żadnych braków materiałowych jak i konstrukcyjnych oraz zachowają poprawność funkcjonowania w okresie jednego roku od daty produkcji podanej na obudowie. LAE Electronic Srl gwarantuje wymianę lub naprawę uszkodzonego produktu w wyniku przeprowadzenia ekspertyzy przez specjalistów LAE. 5

6 Defekty spowodowane niewłaściwym eksploatowaniem nie podlegają gwarancji. Koszty transportu reklamowanego urządzenia spoczywają na nabywcy. Produkt może zostać odesłany w wyniku dokonania uprzednich uzgodnień z AREA TRADERS. Produkt należy odesłać do AREA TRADERS wraz z kopią dokumentu zakupu. 7. SCHEMATY ELEKTRYCZNE 6

7 7

8 8

9 9

10 10

11 8. DANE TECHNICZNE MIERNIKA LTS 12 Kompaktowy miernik do pomiaru temperatury lub wilgotności Główne cechy: montaż panelowy wyświetlacz pomiar temperatury pomiar wilgotności nastawa zakresu pomiaru czujnika skala temperatury : 0,1 C / 1 C / 1 F trzy rodzaje zasilania Aplikacje: - pomieszczenia klimatyzowane - komory chłodnicze - komory zamrażalnicze - tunele szokowe - szafy lekarskie - meble sklepowe - kontenery chłodnicze - urządzenia grzewcze - pomieszczenia produkcyjne - laboratoria - urządzenia laboratoryjne różne rodzaje czujników pomiarowych Funkcje Typ czujnika Zasilanie Opcje Typ LTS 12 PTD PTI PTE TCD TCI TCE AVD AVI AVE PTC / Pt 100 X X X TC J / TC K X X X 0 1 V X X X 12V ac/dc ±10% / 2W X X X 24V ac/dc ±10% / 3W X X X 220V ac ±10% / 50/60 Hz / 2W X X X Nastawa skali pomiaru X X X X X X Nastawa dokładności pomiaru X X X Nastawa zakresu czujnika X X X X X X X X X Typ czujnika PTC Pt100 TC J TC K 0 1 V Parametry Zakres C F % r.h % Dokładność w zakresie -19,9 99,9 C ±0,2 C ±0,2 C ±3 C ±3 C - pomiaru w pozostałym zakresie C ±1 C ±1 C ±3 C ±3 C - w zakresie F ±0,4 F ±0,4 F ±5 F ±5 F - w pozostałym zakresie F ±2 F ±2 F ±5 F ±5 F - % r.h ±0,1% Dokładność w zakresie -19,9 99,9 C 0,1 C 0,1 C 1 C 1 C - wyświetlacza w pozostałym zakresie C 1 C 1 C 1 C 1 C - w pełnym zakresie F 1 F 1 F 1 F 1 F - % r.h ,1% Klasa ochrony IP IP-54 IP-54 IP-54 IP-54 IP-54 Temperatura otoczenia w C

12 9. KARTA NASTAW MIERNIKA LTS 12 Nazwa instalacji: Adres instalacji: Opis urządzenia: Symbol Opis Data uruchomienia: Nastawy Zakres Fabryczne Użytkownika ScL Skala wyświetlania [01= C; 02= F] 01 Acc Dokładność skali [01..03] 03 typ Typ czujnika [0; 1] 01 Lor Minimalna granica pomiaru [ ] -50 hor Maksymalna granica pomiaru [ ] 150 SIM Próbkowanie wyświetlanej temperatury [0..100] 15 LAd Kalibracja punktu [--] 90,9 had Kalibracja rozpiętości [--] 90,9 Ostrzeżenie: Ta instrukcja jest chroniona prawem autorskim i umowami międzynarodowymi. Kopiowanie bądź rozpowszechnianie tej instrukcji lub jakiejkolwiek jej części bez upoważnienia może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej w maksymalnym zakresie dopuszczalnym przez prawo. 12
