INSTRUKCJA OBSŁUGI DLA UŻYTKOWNIKA STEROWNIKÓW KOMOROWYCH RDC 123 T1R3C RDC 123 T1R3J

Wielkość: px
Rozpocząć pokaz od strony:

Download "INSTRUKCJA OBSŁUGI DLA UŻYTKOWNIKA STEROWNIKÓW KOMOROWYCH RDC 123 T1R3C RDC 123 T1R3J"

Transkrypt

1 INSTRUKCJA OBSŁUGI DLA UŻYTKOWNIKA STEROWNIKÓW KOMOROWYCH RDC 123 T1R3C RDC 123 T1R3J

2 1. INSTALACJA 1.1 Sterowniki komorowe serii RDC 123 są przewidziane do montażu panelowego. Sterowniki RDC 123 mają wymiary: 77 x 35 x 97 mm ( szerokość x wysokość x głębokość). Montuje się w skrzynce sterowniczej posiadającej otwór o wymiarach 71 x 29 mm i dodatkowo zabezpiecza się przez odpowiedni wspornik, używając właściwej siły. Jeżeli w wyposażeniu znajduje się również gumowa uszczelka to należy ją umieścić pod wyświetlaczem urządzenia, na brzegach otworu, sprawdzając dokładnie czy nie ma szczelin. Klasa ochrony równa jest IP Temperatura otoczenia pracy urządzenia zapewniająca jego właściwe funkcjonowanie mieści się w przedziale od -10 C do +50 C, przy wilgotności 15%...80% rh. W celu redukcji efektów interferencji elektromagnetycznej należy stosować przewody ekranowane (sondy i przewód podłączony do komputera), a także umieścić regulator możliwie daleko od przewodów elektroenergetycznych. 1.3 Sondy, zasilanie elektryczne oraz sygnały wejścia / wyjścia, przewody łączące sterownik z dodatkowymi urządzeniami pomocniczymi, tj. np. komputerem muszą być podłączone dokładnie według załączonego schematu. Dla zasilania musi być przewidziany właściwy transformator ( TRxxx ). 1.4 Sonda T1 mierzy temperaturę powietrza i wykorzystywana jest do jej kontroli. Sonda T2 mierzy temperaturę lamel parownika i musi być usytuowana w miejscu występowania największego oblodzenia. Sonda T3 mierzy temperaturę powietrza przed schłodzeniem i może być wykorzystywana do kontroli temperatury powietrza. Ostrzeżenie: Jeżeli przekaźniki pracują pod dużymi obciążeniami, zalecamy skontaktować się z nami w celu uzyskania informacji o żywotności styków przekaźnika. W przypadku delikatnych i wartościowych produktów, wymagających specjalnych warunków przechowywania, zalecamy nie stosować tego samego urządzenia zarówno do kontroli, jak i do alarmów. 2. ZASTOSOWANIE I MODELE 2.1 Sterowniki serii RDC 123 stosuje się do kontroli temperatury, pracy parownika oraz do informowania o alarmach. Mogą być one wykorzystane przy komorach chłodniczych i mroźniczych, układach klimatyzacyjnych, meblach chłodniczych i innych urządzeniach chłodniczych. Wszystkie sterowniki RDC 123 posiadają zegar czasu rzeczywistego z 20 dniowym podtrzymaniem bateryjnym. 2.2 Zakres pracy sterownika wynosi od -50 C do +150 C w komorze, przy dokładności ±0,5 C. 2.3 Sterownik może współpracować z trzema czujnikami temperatury: powietrza schłodzonego, lamel parownika (odszraniania) i powietrza przed schłodzeniem. 2.4 Wszystkie sterowniki RDC 123 posiadają zegar czasu rzeczywistego z 20 dniowym podtrzymaniem bateryjnym. 2.5 Wszystkie modele sterownika RDC 123 sterują pracą termostatu (sprężarki i/lub elektrozaworu cieczowego lub zaworu silnikowego), pracą grzałek odszraniania przy odszranianiu elektrycznym lub zaworów elektromagnetycznych przy odszranianiu gorącymi parami, pracą wentylatorów chłodnicy. 2.6 Wszystkie modele sterownika RDC 123 posiadają termostat dzienny sterowany czujnikiem T1 oraz termostat nocny sterowany czujnikiem T Wszystkie sterowniki serii RDC 123 posiadają dodatkowo wewnętrzny brzęczyk alarmowy oraz przekaźnik alarmowy. 2.8 Sterowniki serii RDC 123 T1R3C posiadają dodatkowo możliwość podpięcia zewnętrznego wyświetlacza temperatury typu CDC REMOTO i można je programować za pomocą klucza szybkiego programowania typu ZOT. 2.9 Sterowniki serii RDC 123 T1R3J można programować za pomocą klucza szybkiego programowania typu ZOT lub też można podłączyć pod komputer z zainstalowanym rejestratorem HTD lub programem rejestrująco-monitorującym TAB 3.0 lub nowszym. 2

3 3. NASTAWY PARAMETRÓW UŻYTKOWNIKA I FUNKCJE UŻYTKOWE STEROWNIKA 3.1 Pomocą w czasie użytkowania sterownika może służyć załączona tabela. 3.2 Wszystkie funkcje omówione w tym rozdziale są uruchamiane w czasie normalnej pracy sterownika lub przy jego auto testowaniu przy uruchomieniu, a nie w czasie programowania serwisowego. 3.3 Normalna praca: w czasie normalnej pracy na wyświetlaczu wyświetlana jest temperatura panująca w komorze T1, po uwzględnieniu parametru symulacji temperatury rdzenia towaru. 3.4 Kontrola temperatury opiera się na porównaniu temperatury T1 i temperatury nastawionej SP której wartość można wyświetlić przez naciśnięcie przycisku. Aby zmienić te ustawienia należy nacisnąć i przytrzymać przycisk, a następnie wcisnąć przycisk lub przycisk, wybierając pożądaną wartość z przedziału ograniczonego parametrami minimalnej i maksymalnej temperatury nastawy. 3.5 Wyświetlanie aktualnej temperatury: aby wyświetlić natychmiast temperaturę T1 należy nacisnąć przycisk, temperaturę T2 przycisk, a temperaturę T3 przycisk. 3.6 Auto test: przy podaniu zasilania wyświetlacz pokaże --- przez 5 sekund, podczas których jednostka sama się przetestuje, następnie pojawi się temperatura T Dodatkowy wyświetlacz CDC REMOTO: opcja zdalnego wyświetlania CDC REMOTO powoduje powtórzenie na dodatkowym wyświetlaczu znaków z wyświetlacza sterownika, do których jest on podłączony, oprócz sytuacji, gdy włączy się alarm, który jest oznaczony na dodatkowym wyświetlaczu przez ---. W przypadku wystąpienia błędu w komunikacji na dodatkowym wyświetlaczu pokaże się - (tylko kreska w środku). 3.8 Stan uśpienia: podczas współpracy z komputerem możliwe jest wyłączenie regulatora; ten stan uśpienia jest sygnalizowany na wyświetlaczu przez ---. W czasie uśpienia sterownika wszelkie próby zmiany danych sterownika są zdalnie powstrzymywane, a podczas próby wprowadzenia jakiś zmian wyświetlacz pokaże inh. Stan uśpienia, oznaczony przez ciągłe wyświetlanie ---, powoduje wstrzymanie pracy przekaźników sterownika, wszystkie wyjścia są rozłączone, ale pomiar temperatury i komunikacja z komputerem jest aktywna. Sterownik RDC można również wprowadzić i wyprowadzić ze stanu uśpienia ręcznie. Aby to zrobić należy nacisnąć przycisk, nie puszczając go wcisnąć przycisk, przytrzymując je wcisnąć przycisk, podczas samo testowania się urządzenia po włączeniu zasilania. W czasie uśpienia sterownik nie przyjmuje alarmów i ich nie wyświetla. 3

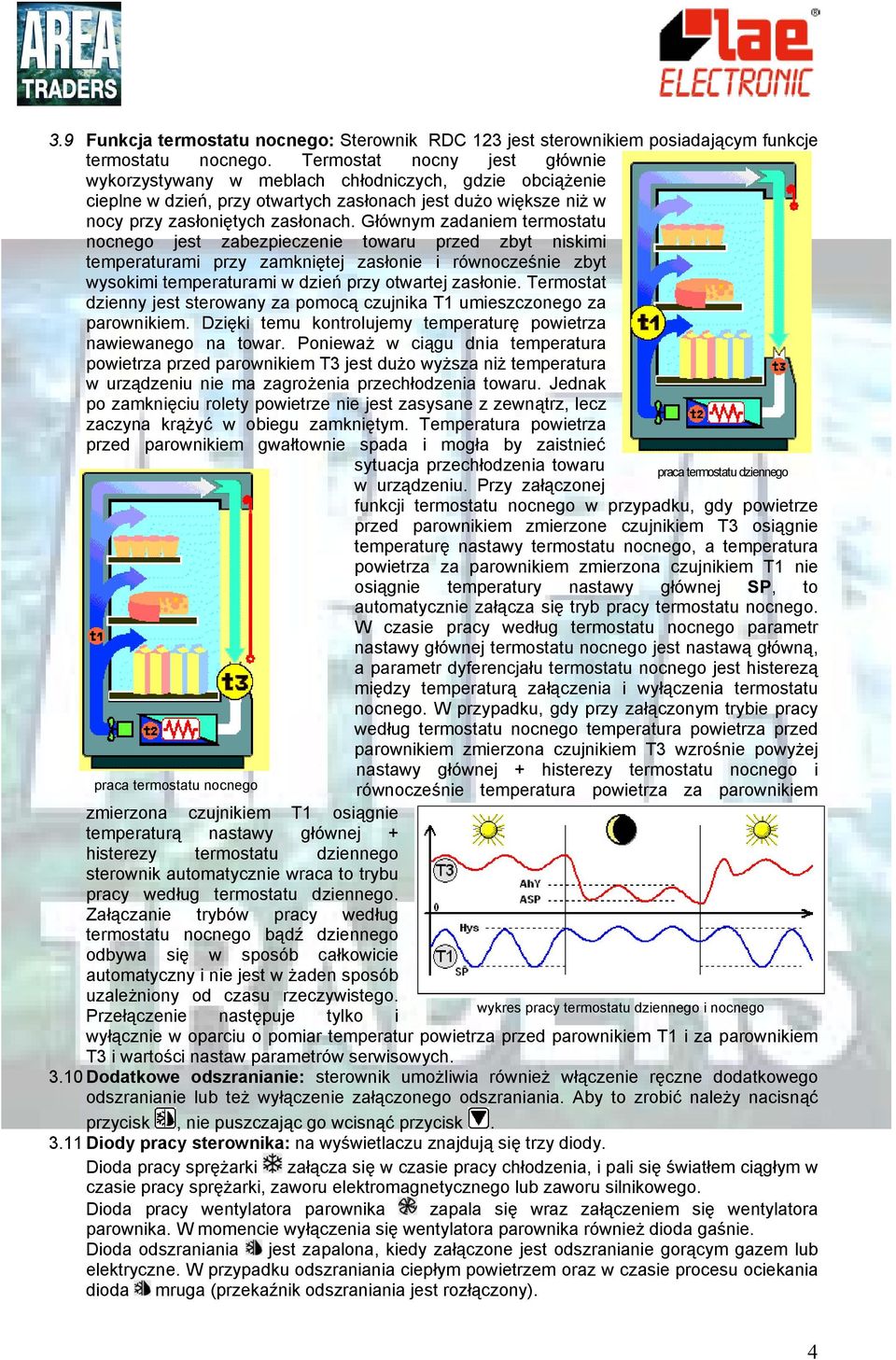

4 3.9 Funkcja termostatu nocnego: Sterownik RDC 123 jest sterownikiem posiadającym funkcje termostatu nocnego. Termostat nocny jest głównie wykorzystywany w meblach chłodniczych, gdzie obciążenie cieplne w dzień, przy otwartych zasłonach jest dużo większe niż w nocy przy zasłoniętych zasłonach. Głównym zadaniem termostatu nocnego jest zabezpieczenie towaru przed zbyt niskimi temperaturami przy zamkniętej zasłonie i równocześnie zbyt wysokimi temperaturami w dzień przy otwartej zasłonie. Termostat dzienny jest sterowany za pomocą czujnika T1 umieszczonego za parownikiem. Dzięki temu kontrolujemy temperaturę powietrza nawiewanego na towar. Ponieważ w ciągu dnia temperatura powietrza przed parownikiem T3 jest dużo wyższa niż temperatura w urządzeniu nie ma zagrożenia przechłodzenia towaru. Jednak po zamknięciu rolety powietrze nie jest zasysane z zewnątrz, lecz zaczyna krążyć w obiegu zamkniętym. Temperatura powietrza przed parownikiem gwałtownie spada i mogła by zaistnieć praca termostatu nocnego sytuacja przechłodzenia towaru w urządzeniu. Przy załączonej praca termostatu dziennego funkcji termostatu nocnego w przypadku, gdy powietrze przed parownikiem zmierzone czujnikiem T3 osiągnie temperaturę nastawy termostatu nocnego, a temperatura powietrza za parownikiem zmierzona czujnikiem T1 nie osiągnie temperatury nastawy głównej SP, to automatycznie załącza się tryb pracy termostatu nocnego. W czasie pracy według termostatu nocnego parametr nastawy głównej termostatu nocnego jest nastawą główną, a parametr dyferencjału termostatu nocnego jest histerezą między temperaturą załączenia i wyłączenia termostatu nocnego. W przypadku, gdy przy załączonym trybie pracy według termostatu nocnego temperatura powietrza przed parownikiem zmierzona czujnikiem T3 wzrośnie powyżej nastawy głównej + histerezy termostatu nocnego i równocześnie temperatura powietrza za parownikiem zmierzona czujnikiem T1 osiągnie temperaturą nastawy głównej + histerezy termostatu dziennego sterownik automatycznie wraca to trybu pracy według termostatu dziennego. Załączanie trybów pracy według termostatu nocnego bądź dziennego odbywa się w sposób całkowicie automatyczny i nie jest w żaden sposób uzależniony od czasu rzeczywistego. wykres pracy termostatu dziennego i nocnego Przełączenie następuje tylko i wyłącznie w oparciu o pomiar temperatur powietrza przed parownikiem T1 i za parownikiem T3 i wartości nastaw parametrów serwisowych Dodatkowe odszranianie: sterownik umożliwia również włączenie ręczne dodatkowego odszranianie lub też wyłączenie załączonego odszraniania. Aby to zrobić należy nacisnąć przycisk, nie puszczając go wcisnąć przycisk Diody pracy sterownika: na wyświetlaczu znajdują się trzy diody. Dioda pracy sprężarki załącza się w czasie pracy chłodzenia, i pali się światłem ciągłym w czasie pracy sprężarki, zaworu elektromagnetycznego lub zaworu silnikowego. Dioda pracy wentylatora parownika zapala się wraz załączeniem się wentylatora parownika. W momencie wyłączenia się wentylatora parownika również dioda gaśnie. Dioda odszraniania jest zapalona, kiedy załączone jest odszranianie gorącym gazem lub elektryczne. W przypadku odszraniania ciepłym powietrzem oraz w czasie procesu ociekania dioda mruga (przekaźnik odszraniania jest rozłączony). 4

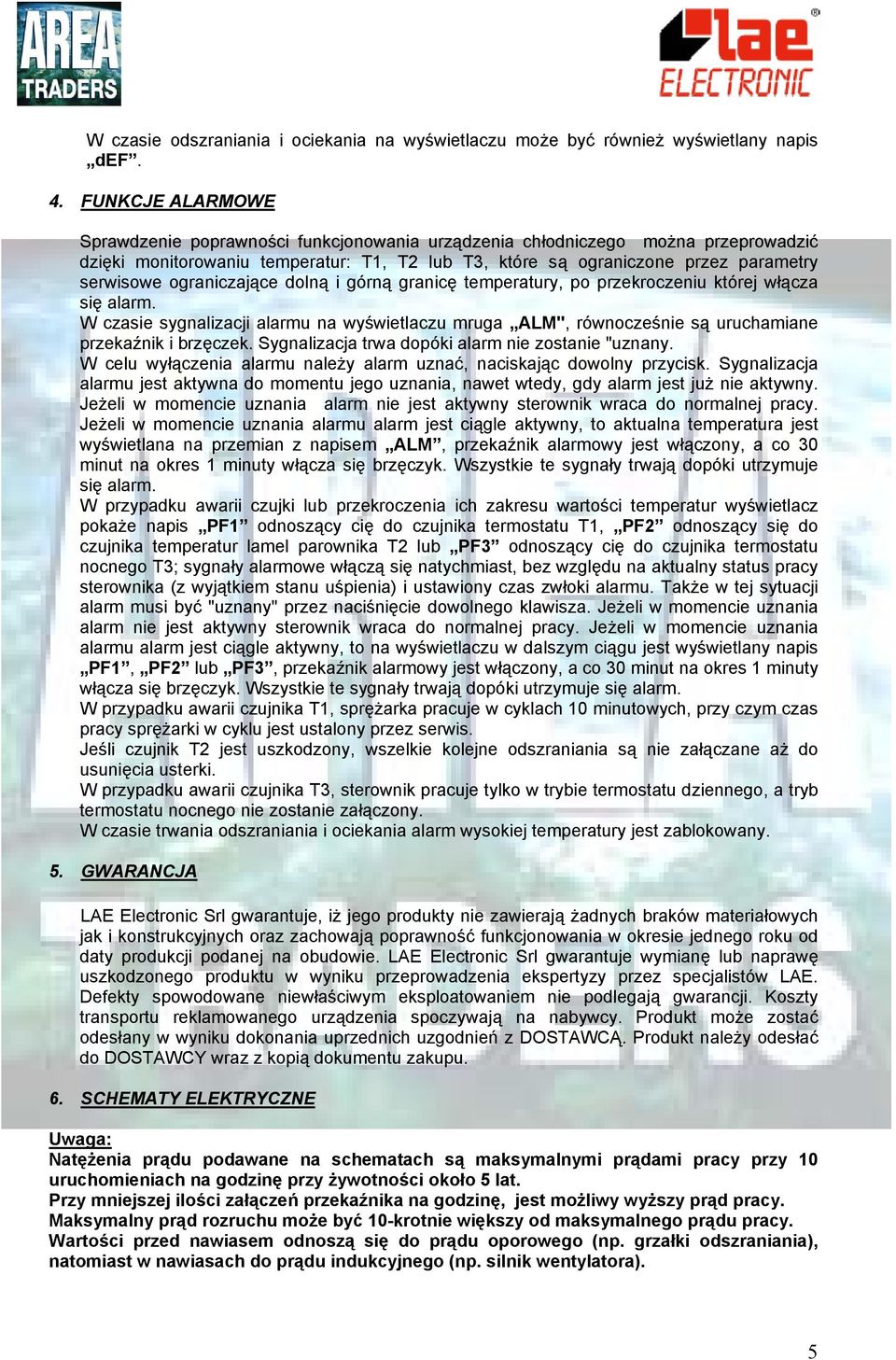

5 W czasie odszraniania i ociekania na wyświetlaczu może być również wyświetlany napis def. 4. FUNKCJE ALARMOWE Sprawdzenie poprawności funkcjonowania urządzenia chłodniczego można przeprowadzić dzięki monitorowaniu temperatur: T1, T2 lub T3, które są ograniczone przez parametry serwisowe ograniczające dolną i górną granicę temperatury, po przekroczeniu której włącza się alarm. W czasie sygnalizacji alarmu na wyświetlaczu mruga ALM", równocześnie są uruchamiane przekaźnik i brzęczek. Sygnalizacja trwa dopóki alarm nie zostanie "uznany. W celu wyłączenia alarmu należy alarm uznać, naciskając dowolny przycisk. Sygnalizacja alarmu jest aktywna do momentu jego uznania, nawet wtedy, gdy alarm jest już nie aktywny. Jeżeli w momencie uznania alarm nie jest aktywny sterownik wraca do normalnej pracy. Jeżeli w momencie uznania alarmu alarm jest ciągle aktywny, to aktualna temperatura jest wyświetlana na przemian z napisem ALM, przekaźnik alarmowy jest włączony, a co 30 minut na okres 1 minuty włącza się brzęczyk. Wszystkie te sygnały trwają dopóki utrzymuje się alarm. W przypadku awarii czujki lub przekroczenia ich zakresu wartości temperatur wyświetlacz pokaże napis PF1 odnoszący cię do czujnika termostatu T1, PF2 odnoszący się do czujnika temperatur lamel parownika T2 lub PF3 odnoszący cię do czujnika termostatu nocnego T3; sygnały alarmowe włączą się natychmiast, bez względu na aktualny status pracy sterownika (z wyjątkiem stanu uśpienia) i ustawiony czas zwłoki alarmu. Także w tej sytuacji alarm musi być "uznany" przez naciśnięcie dowolnego klawisza. Jeżeli w momencie uznania alarm nie jest aktywny sterownik wraca do normalnej pracy. Jeżeli w momencie uznania alarmu alarm jest ciągle aktywny, to na wyświetlaczu w dalszym ciągu jest wyświetlany napis PF1, PF2 lub PF3, przekaźnik alarmowy jest włączony, a co 30 minut na okres 1 minuty włącza się brzęczyk. Wszystkie te sygnały trwają dopóki utrzymuje się alarm. W przypadku awarii czujnika T1, sprężarka pracuje w cyklach 10 minutowych, przy czym czas pracy sprężarki w cyklu jest ustalony przez serwis. Jeśli czujnik T2 jest uszkodzony, wszelkie kolejne odszraniania są nie załączane aż do usunięcia usterki. W przypadku awarii czujnika T3, sterownik pracuje tylko w trybie termostatu dziennego, a tryb termostatu nocnego nie zostanie załączony. W czasie trwania odszraniania i ociekania alarm wysokiej temperatury jest zablokowany. 5. GWARANCJA LAE Electronic Srl gwarantuje, iż jego produkty nie zawierają żadnych braków materiałowych jak i konstrukcyjnych oraz zachowają poprawność funkcjonowania w okresie jednego roku od daty produkcji podanej na obudowie. LAE Electronic Srl gwarantuje wymianę lub naprawę uszkodzonego produktu w wyniku przeprowadzenia ekspertyzy przez specjalistów LAE. Defekty spowodowane niewłaściwym eksploatowaniem nie podlegają gwarancji. Koszty transportu reklamowanego urządzenia spoczywają na nabywcy. Produkt może zostać odesłany w wyniku dokonania uprzednich uzgodnień z DOSTAWCĄ. Produkt należy odesłać do DOSTAWCY wraz z kopią dokumentu zakupu. 6. SCHEMATY ELEKTRYCZNE Uwaga: Natężenia prądu podawane na schematach są maksymalnymi prądami pracy przy 10 uruchomieniach na godzinę przy żywotności około 5 lat. Przy mniejszej ilości załączeń przekaźnika na godzinę, jest możliwy wyższy prąd pracy. Maksymalny prąd rozruchu może być 10-krotnie większy od maksymalnego prądu pracy. Wartości przed nawiasem odnoszą się do prądu oporowego (np. grzałki odszraniania), natomiast w nawiasach do prądu indukcyjnego (np. silnik wentylatora). 5

6 Ostrzeżenie: Ta instrukcja jest chroniona prawem autorskim i umowami międzynarodowymi. Kopiowanie bądź rozpowszechnianie tej instrukcji lub jakiejkolwiek jej części bez upoważnienia może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej w maksymalnym zakresie dopuszczalnym przez prawo. 6

7 7. DANE TECHNICZNE STEROWNIKA RDC 123 Kompaktowy sterownik chłodniczy średnio i nisko temperaturowy Dane techniczne: Zakres pracy: -50 C C Skala: 1 C Dokładność: ±0,5 C w zakresie -25 C C Typ czujnika: PTC 1000 ; ST1K20C1 ST1K20C2 ST1K20C3 Zasilania: 12 V ac/dc ±10% ; 3W Klasa ochrony: IP 54 Wymiar otworu montażowego: 71 x 29 mm (szerokość x wysokości) Temperatura otoczenia: -10 C C Główne cechy: sterowanie sprężarką sterowanie wentylatorem parownika sterowanie odszranianiem wewnętrzny zegar czasu rzeczywistego z 20 dniowym podtrzymaniem bateryjnym odszranianie elektryczne, gorącym gazem i naturalne start odszraniania wg. zegara czasu rzeczywistego koniec odszraniania wg. temperatury lub czasu do sześciu odszraniań na dobę o określonych godzinach funkcje alarmu za niskiej i za wysokiej temperatury funkcje pracy w przypadku awarii czujnika temperatury wewnętrzny brzęczyk alarmowy tryb termostatu nocnego załączany według temperatur czujników T1 i T3 wejście do zewnętrznego wyświetlacza i port TTL do szybkiego programowania kluczem lub port RS485 do monitoringu Funkcje Wejścia Wyjścia Opcje Typ RDC 123 T1R3C T1R3J termostat X X odszranianie X X termostat nocny X X sprężarka X X odszranianie X X wentylator parownika X X alarm X X brzęczyk X X zegar czasu rzeczywistego X X port TTL X port RS485 X Aplikacje: - pomieszczenia klimatyzowane - komory chłodnicze - komory zamrażalnicze - tunele szokowe - szafy lekarskie - meble sklepowe - kontenery chłodnicze 7
