PROJEKT BUDOWLANY PRZEBUDOWY SANITARIATÓW W BIBLIOTECE NARODOWEJ W WARSZAWIE W BUDYNKU A3

Transkrypt

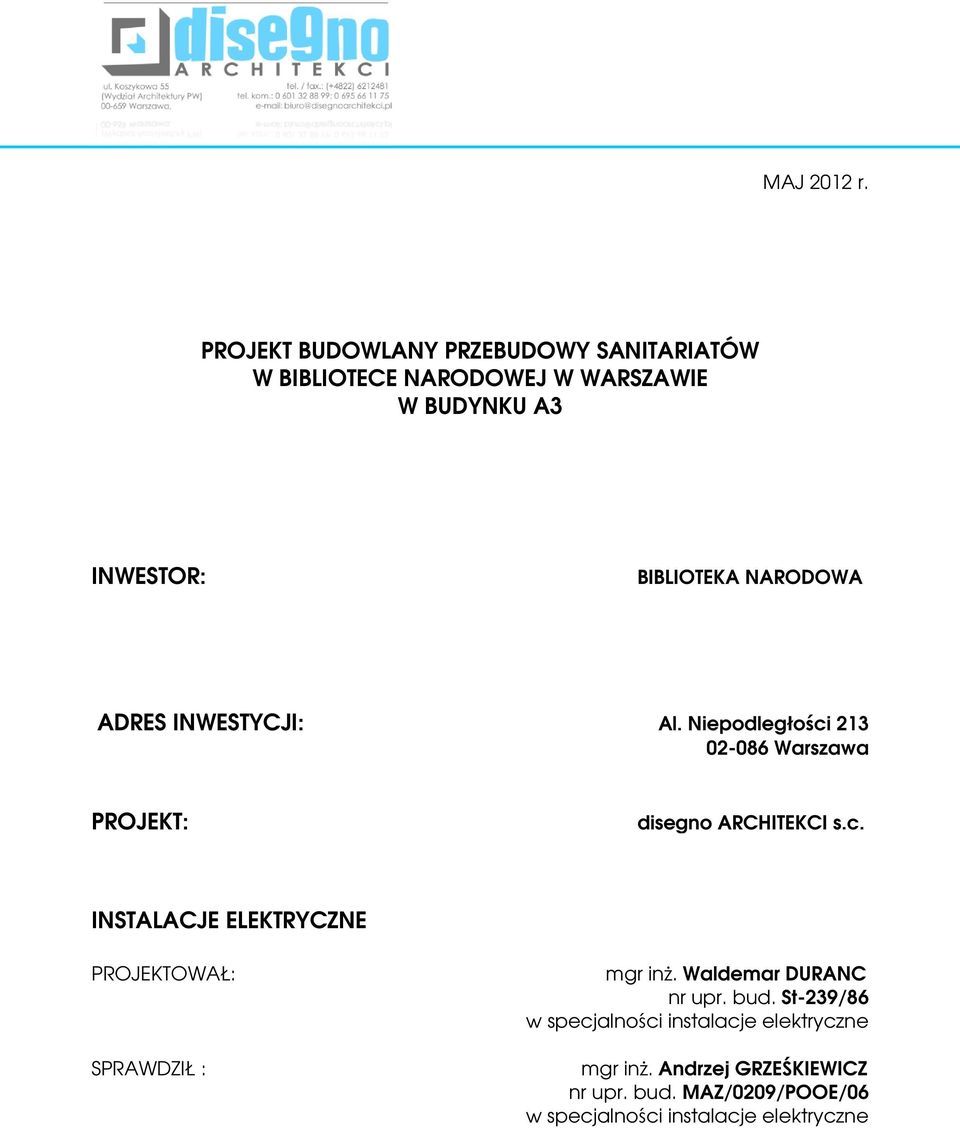

1 MAJ 2012 r. PROJEKT BUDOWLANY PRZEBUDOWY SANITARIATÓW W BIBLIOTECE NARODOWEJ W WARSZAWIE W BUDYNKU A3 INWESTOR: BIBLIOTEKA NARODOWA ADRES INWESTYCJI: Al. Niepodległości Warszawa PROJEKT: disegno ARCHITEKCI s.c. INSTALACJE ELEKTRYCZNE PROJEKTOWAŁ: mgr inż. Waldemar DURANC nr upr. bud. St-239/86 w specjalności instalacje elektryczne SPRAWDZIŁ : mgr inż. Andrzej GRZEŚKIEWICZ nr upr. bud. MAZ/0209/POOE/06 w specjalności instalacje elektryczne

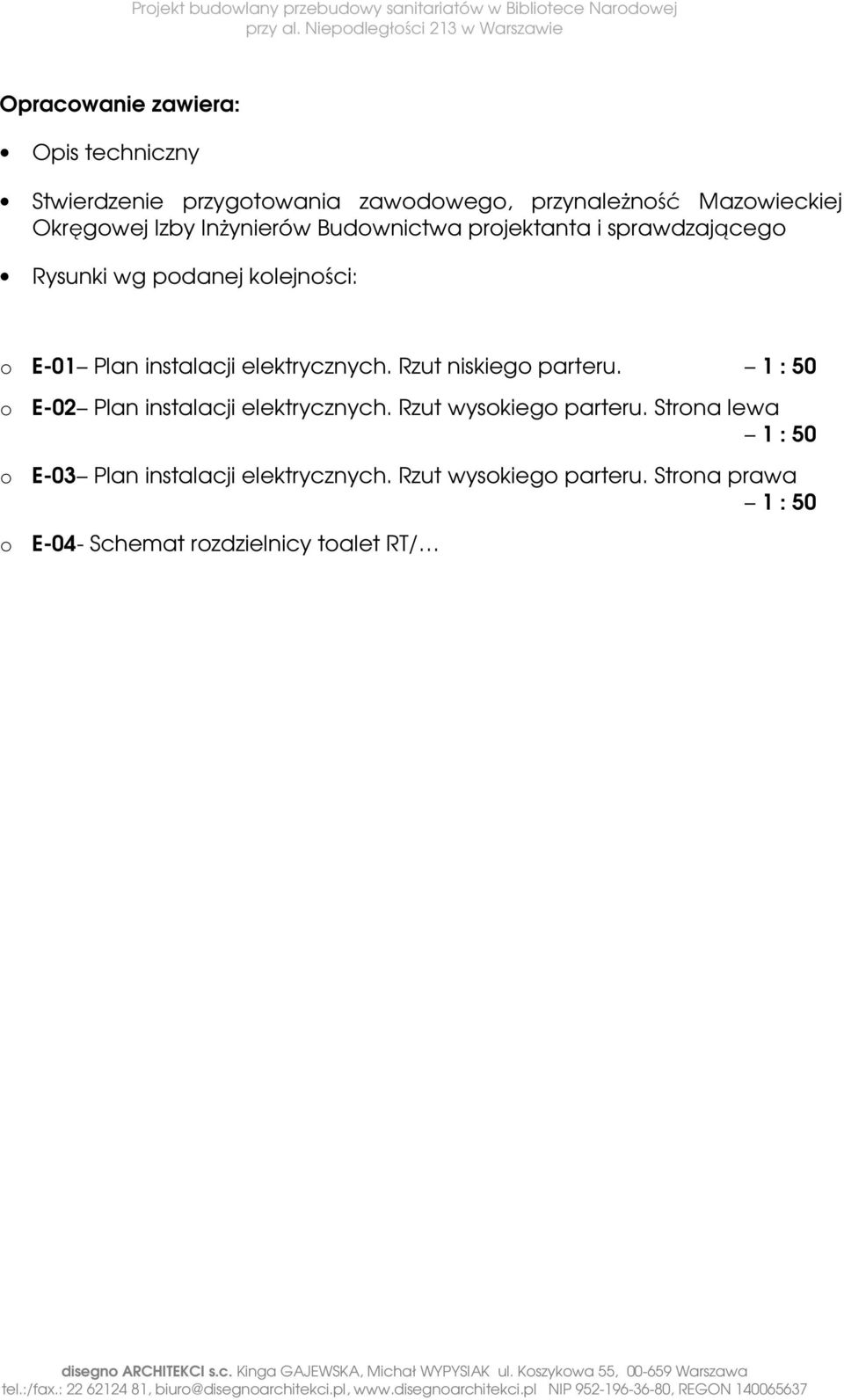

2 Opracowanie zawiera: Opis techniczny Stwierdzenie przygotowania zawodowego, przynależność Mazowieckiej Okręgowej Izby Inżynierów Budownictwa projektanta i sprawdzającego Rysunki wg podanej kolejności: o E-01 Plan instalacji elektrycznych. Rzut niskiego parteru. 1 : 50 o E-02 Plan instalacji elektrycznych. Rzut wysokiego parteru. Strona lewa 1 : 50 o E-03 Plan instalacji elektrycznych. Rzut wysokiego parteru. Strona prawa 1 : 50 o E-04- Schemat rozdzielnicy toalet RT/

3 SPIS TREŚCI 1. Przedmiot opracowania 2. Cel opracowania 3. Podstawa opracowania 4. Opis stanu istniejącego 5. Zasilanie, bilans mocy 6. Rozdzielnice 0,4kV 7. Układ pomiarowy energii elektrycznej 8. Oświetlenie 9. Instalacja siłowa 10. Przeciwpożarowy Wyłącznik Prądu 11. Zagadnienia BHP 12. Zagadnienia ochrony przeciwpożarowej 13. Zagadnienia dotyczące Bezpieczeństwa i Ochrony Zdrowia 14. Zestawienie materiałów podstawowych

4 OPIS TECHNICZNY 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt instalacji elektrycznych dla zmiany aranżacji sanitariatów w budynku A3 Biblioteki Narodowej, mieszczącego się. 2. Cel opracowania: dostosowanie budynku A3 do odpowiednich warunków higieniczno-sanitarnych i zdrowotnych, ochrony środowiska oraz oszczędności energii, pełna modernizacja istniejących toalet dla pracowników i interesantów z uwzględnieniem modernizacji toalety dla niepełnosprawnych (nowy układ toalet), poszerzenie kabin i przedsionków, wymiana i poszerzenie drzwi - dostosowanie do przepisów prawa budowlanego oraz dopasowanie formy nowych drzwi do całości założenia projektowego, sporządzenie projektu modernizacji instalacji elektrycznych: oświetlenia podstawowego, ewakuacyjnego, gniazd wtykowych 230V, zasilenie urządzeń spłukujących oraz baterii kranowych na podczerwień 3. Podstawa opracowania: Za podstawę opracowania przyjęto następujące dokumenty: Umowę z Inwestorem z dnia 29 marca 2011 r., Nr: 23/BN/2011 oraz wytyczne Inwestora, Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (tekst jednolity Dz. U ze zm.), Ustawa - Prawo Budowlane z dn. 7 lipca 1994 r. (tekst jednolity: Dz. U ), Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego Dz. U , Ustawą z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (tekst jednolity: Dz.U ze zm.), Ustawą z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (Dz.U ze zm.), ustalony i zaakceptowany przez Inwestora projekt koncepcyjny dla przedmiotowego zadania, wizja lokalna + dokumentacja zdjęciowa, inwentaryzacja architektoniczna modernizowanych pomieszczeń oraz dokumentacja archiwalna, projekty branżowe

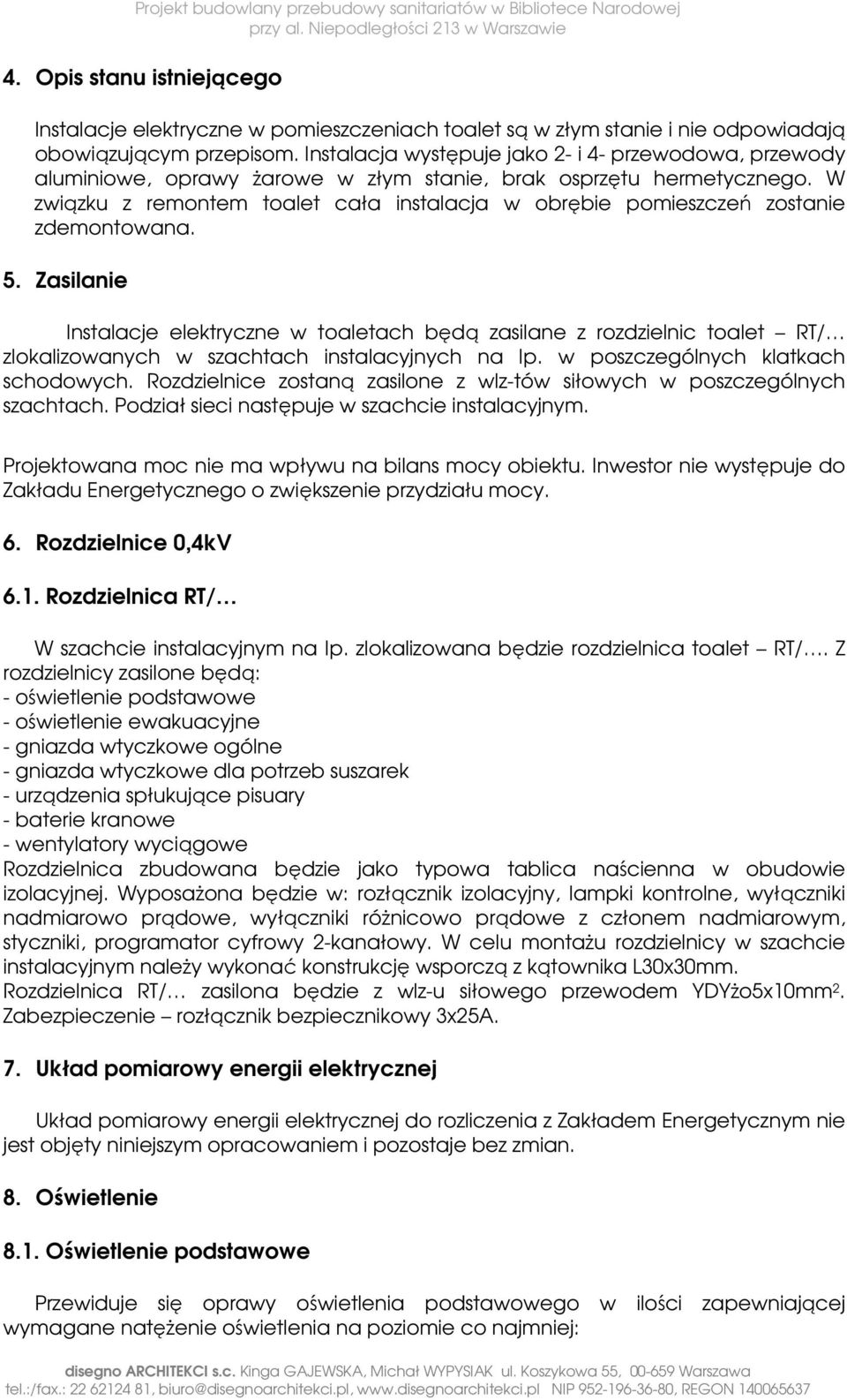

5 4. Opis stanu istniejącego Instalacje elektryczne w pomieszczeniach toalet są w złym stanie i nie odpowiadają obowiązującym przepisom. Instalacja występuje jako 2- i 4- przewodowa, przewody aluminiowe, oprawy żarowe w złym stanie, brak osprzętu hermetycznego. W związku z remontem toalet cała instalacja w obrębie pomieszczeń zostanie zdemontowana. 5. Zasilanie Instalacje elektryczne w toaletach będą zasilane z rozdzielnic toalet RT/ zlokalizowanych w szachtach instalacyjnych na Ip. w poszczególnych klatkach schodowych. Rozdzielnice zostaną zasilone z wlz-tów siłowych w poszczególnych szachtach. Podział sieci następuje w szachcie instalacyjnym. Projektowana moc nie ma wpływu na bilans mocy obiektu. Inwestor nie występuje do Zakładu Energetycznego o zwiększenie przydziału mocy. 6. Rozdzielnice 0,4kV 6.1. Rozdzielnica RT/ W szachcie instalacyjnym na Ip. zlokalizowana będzie rozdzielnica toalet RT/. Z rozdzielnicy zasilone będą: - oświetlenie podstawowe - oświetlenie ewakuacyjne - gniazda wtyczkowe ogólne - gniazda wtyczkowe dla potrzeb suszarek - urządzenia spłukujące pisuary - baterie kranowe - wentylatory wyciągowe Rozdzielnica zbudowana będzie jako typowa tablica naścienna w obudowie izolacyjnej. Wyposażona będzie w: rozłącznik izolacyjny, lampki kontrolne, wyłączniki nadmiarowo prądowe, wyłączniki różnicowo prądowe z członem nadmiarowym, styczniki, programator cyfrowy 2-kanałowy. W celu montażu rozdzielnicy w szachcie instalacyjnym należy wykonać konstrukcję wsporczą z kątownika L30x30mm. Rozdzielnica RT/ zasilona będzie z wlz-u siłowego przewodem YDYżo5x10mm 2. Zabezpieczenie rozłącznik bezpiecznikowy 3x25A. 7. Układ pomiarowy energii elektrycznej Układ pomiarowy energii elektrycznej do rozliczenia z Zakładem Energetycznym nie jest objęty niniejszym opracowaniem i pozostaje bez zmian. 8. Oświetlenie 8.1. Oświetlenie podstawowe Przewiduje się oprawy oświetlenia podstawowego w ilości zapewniającej wymagane natężenie oświetlenia na poziomie co najmniej:

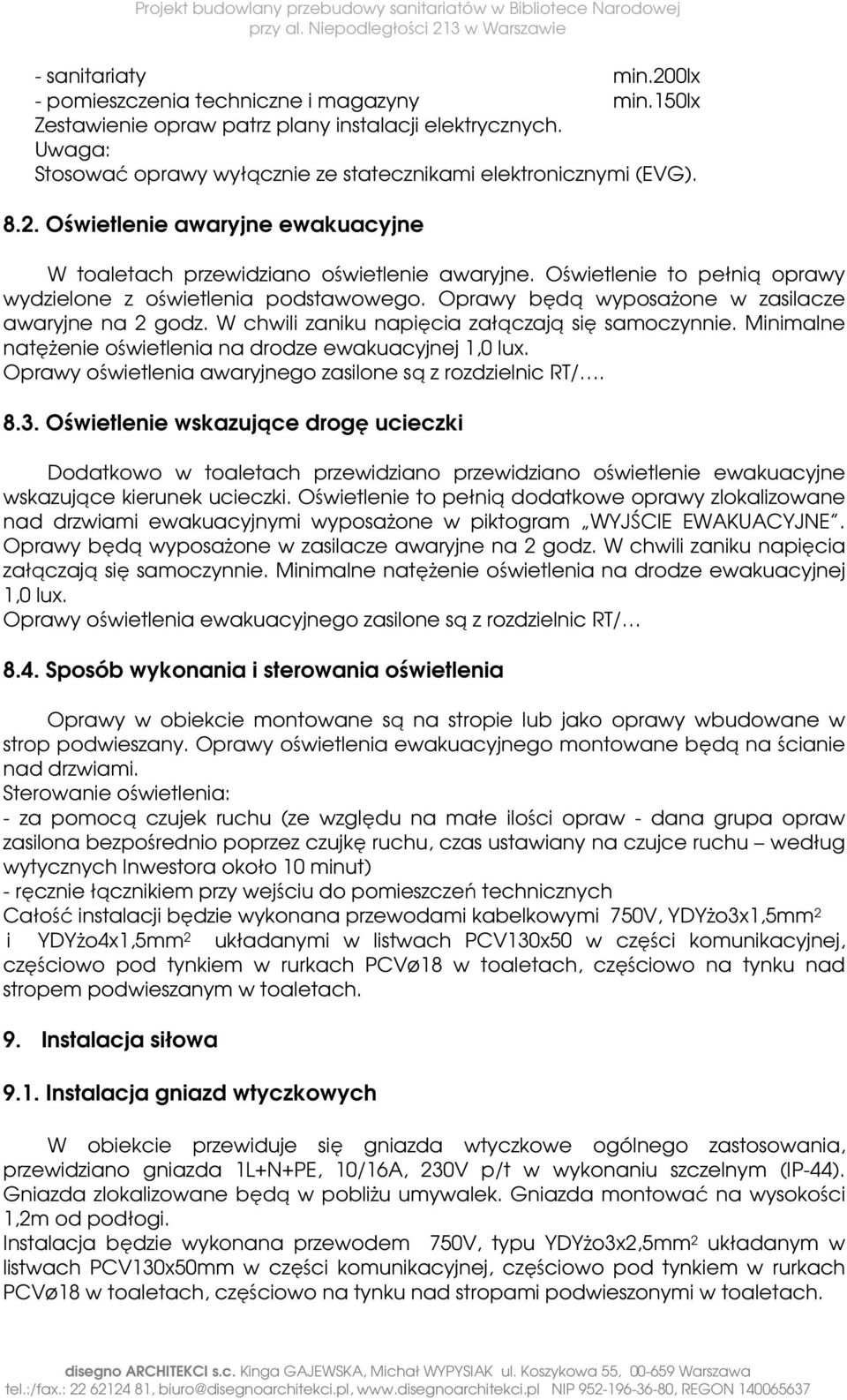

6 - sanitariaty min.200lx - pomieszczenia techniczne i magazyny min.150lx Zestawienie opraw patrz plany instalacji elektrycznych. Uwaga: Stosować oprawy wyłącznie ze statecznikami elektronicznymi (EVG) Oświetlenie awaryjne ewakuacyjne W toaletach przewidziano oświetlenie awaryjne. Oświetlenie to pełnią oprawy wydzielone z oświetlenia podstawowego. Oprawy będą wyposażone w zasilacze awaryjne na 2 godz. W chwili zaniku napięcia załączają się samoczynnie. Minimalne natężenie oświetlenia na drodze ewakuacyjnej 1,0 lux. Oprawy oświetlenia awaryjnego zasilone są z rozdzielnic RT/ Oświetlenie wskazujące drogę ucieczki Dodatkowo w toaletach przewidziano przewidziano oświetlenie ewakuacyjne wskazujące kierunek ucieczki. Oświetlenie to pełnią dodatkowe oprawy zlokalizowane nad drzwiami ewakuacyjnymi wyposażone w piktogram WYJŚCIE EWAKUACYJNE. Oprawy będą wyposażone w zasilacze awaryjne na 2 godz. W chwili zaniku napięcia załączają się samoczynnie. Minimalne natężenie oświetlenia na drodze ewakuacyjnej 1,0 lux. Oprawy oświetlenia ewakuacyjnego zasilone są z rozdzielnic RT/ 8.4. Sposób wykonania i sterowania oświetlenia Oprawy w obiekcie montowane są na stropie lub jako oprawy wbudowane w strop podwieszany. Oprawy oświetlenia ewakuacyjnego montowane będą na ścianie nad drzwiami. Sterowanie oświetlenia: - za pomocą czujek ruchu (ze względu na małe ilości opraw - dana grupa opraw zasilona bezpośrednio poprzez czujkę ruchu, czas ustawiany na czujce ruchu według wytycznych Inwestora około 10 minut) - ręcznie łącznikiem przy wejściu do pomieszczeń technicznych Całość instalacji będzie wykonana przewodami kabelkowymi 750V, YDYżo3x1,5mm 2 i YDYżo4x1,5mm 2 układanymi w listwach PCV130x50 w części komunikacyjnej, częściowo pod tynkiem w rurkach PCVø18 w toaletach, częściowo na tynku nad stropem podwieszanym w toaletach. 9. Instalacja siłowa 9.1. Instalacja gniazd wtyczkowych W obiekcie przewiduje się gniazda wtyczkowe ogólnego zastosowania, przewidziano gniazda 1L+N+PE, 10/16A, 230V p/t w wykonaniu szczelnym (IP-44). Gniazda zlokalizowane będą w pobliżu umywalek. Gniazda montować na wysokości 1,2m od podłogi. Instalacja będzie wykonana przewodem 750V, typu YDYżo3x2,5mm 2 układanym w listwach PCV130x50mm w części komunikacyjnej, częściowo pod tynkiem w rurkach PCVø18 w toaletach, częściowo na tynku nad stropami podwieszonymi w toaletach.

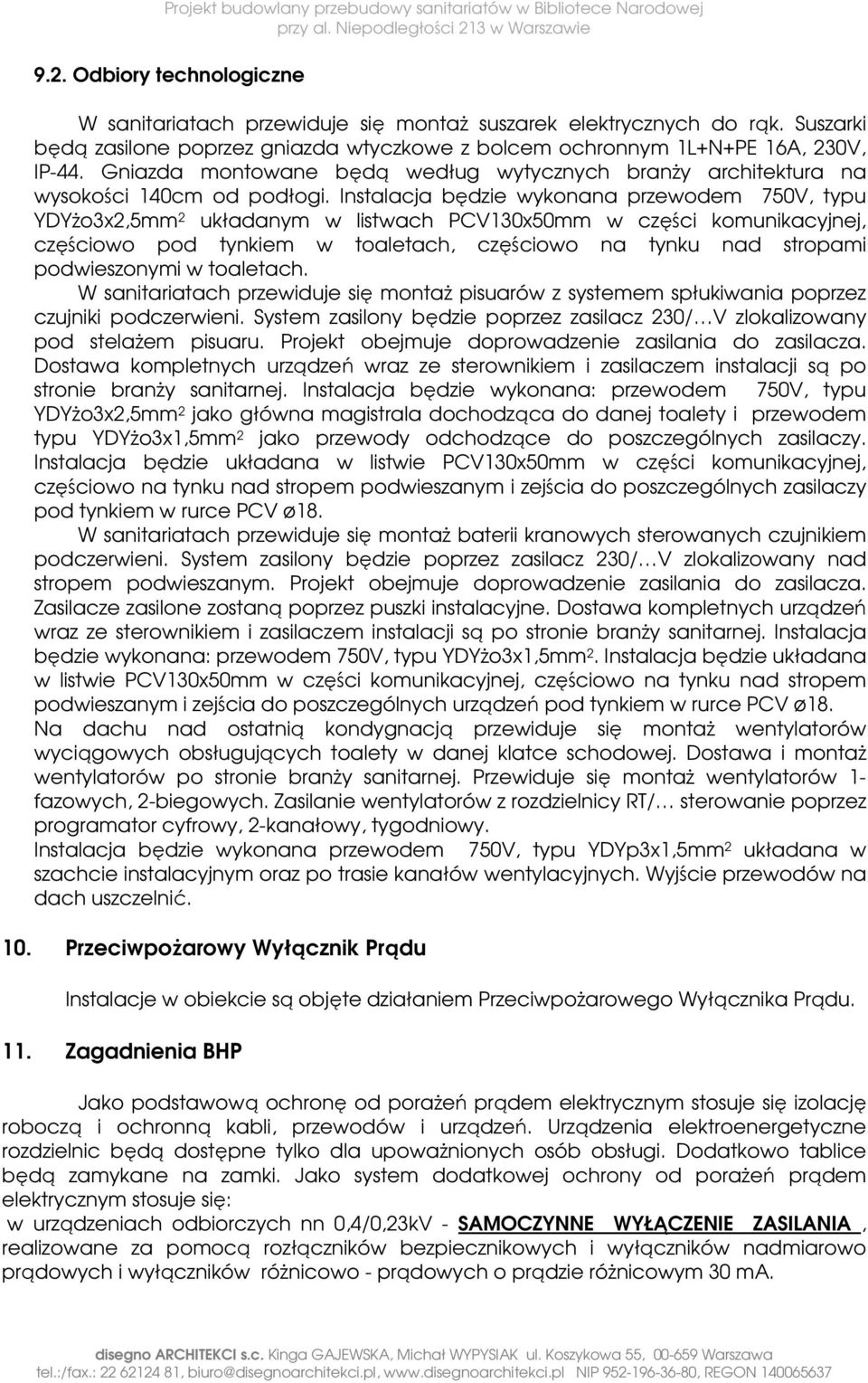

7 9.2. Odbiory technologiczne W sanitariatach przewiduje się montaż suszarek elektrycznych do rąk. Suszarki będą zasilone poprzez gniazda wtyczkowe z bolcem ochronnym 1L+N+PE 16A, 230V, IP-44. Gniazda montowane będą według wytycznych branży architektura na wysokości 140cm od podłogi. Instalacja będzie wykonana przewodem 750V, typu YDYżo3x2,5mm 2 układanym w listwach PCV130x50mm w części komunikacyjnej, częściowo pod tynkiem w toaletach, częściowo na tynku nad stropami podwieszonymi w toaletach. W sanitariatach przewiduje się montaż pisuarów z systemem spłukiwania poprzez czujniki podczerwieni. System zasilony będzie poprzez zasilacz 230/ V zlokalizowany pod stelażem pisuaru. Projekt obejmuje doprowadzenie zasilania do zasilacza. Dostawa kompletnych urządzeń wraz ze sterownikiem i zasilaczem instalacji są po stronie branży sanitarnej. Instalacja będzie wykonana: przewodem 750V, typu YDYżo3x2,5mm 2 jako główna magistrala dochodząca do danej toalety i przewodem typu YDYżo3x1,5mm 2 jako przewody odchodzące do poszczególnych zasilaczy. Instalacja będzie układana w listwie PCV130x50mm w części komunikacyjnej, częściowo na tynku nad stropem podwieszanym i zejścia do poszczególnych zasilaczy pod tynkiem w rurce PCV ø18. W sanitariatach przewiduje się montaż baterii kranowych sterowanych czujnikiem podczerwieni. System zasilony będzie poprzez zasilacz 230/ V zlokalizowany nad stropem podwieszanym. Projekt obejmuje doprowadzenie zasilania do zasilacza. Zasilacze zasilone zostaną poprzez puszki instalacyjne. Dostawa kompletnych urządzeń wraz ze sterownikiem i zasilaczem instalacji są po stronie branży sanitarnej. Instalacja będzie wykonana: przewodem 750V, typu YDYżo3x1,5mm 2. Instalacja będzie układana w listwie PCV130x50mm w części komunikacyjnej, częściowo na tynku nad stropem podwieszanym i zejścia do poszczególnych urządzeń pod tynkiem w rurce PCV ø18. Na dachu nad ostatnią kondygnacją przewiduje się montaż wentylatorów wyciągowych obsługujących toalety w danej klatce schodowej. Dostawa i montaż wentylatorów po stronie branży sanitarnej. Przewiduje się montaż wentylatorów 1- fazowych, 2-biegowych. Zasilanie wentylatorów z rozdzielnicy RT/ sterowanie poprzez programator cyfrowy, 2-kanałowy, tygodniowy. Instalacja będzie wykonana przewodem 750V, typu YDYp3x1,5mm 2 układana w szachcie instalacyjnym oraz po trasie kanałów wentylacyjnych. Wyjście przewodów na dach uszczelnić. 10. Przeciwpożarowy Wyłącznik Prądu Instalacje w obiekcie są objęte działaniem Przeciwpożarowego Wyłącznika Prądu. 11. Zagadnienia BHP Jako podstawową ochronę od porażeń prądem elektrycznym stosuje się izolację roboczą i ochronną kabli, przewodów i urządzeń. Urządzenia elektroenergetyczne rozdzielnic będą dostępne tylko dla upoważnionych osób obsługi. Dodatkowo tablice będą zamykane na zamki. Jako system dodatkowej ochrony od porażeń prądem elektrycznym stosuje się: w urządzeniach odbiorczych nn 0,4/0,23kV - SAMOCZYNNE WYŁĄCZENIE ZASILANIA, realizowane za pomocą rozłączników bezpiecznikowych i wyłączników nadmiarowo prądowych i wyłączników różnicowo - prądowych o prądzie różnicowym 30 ma.

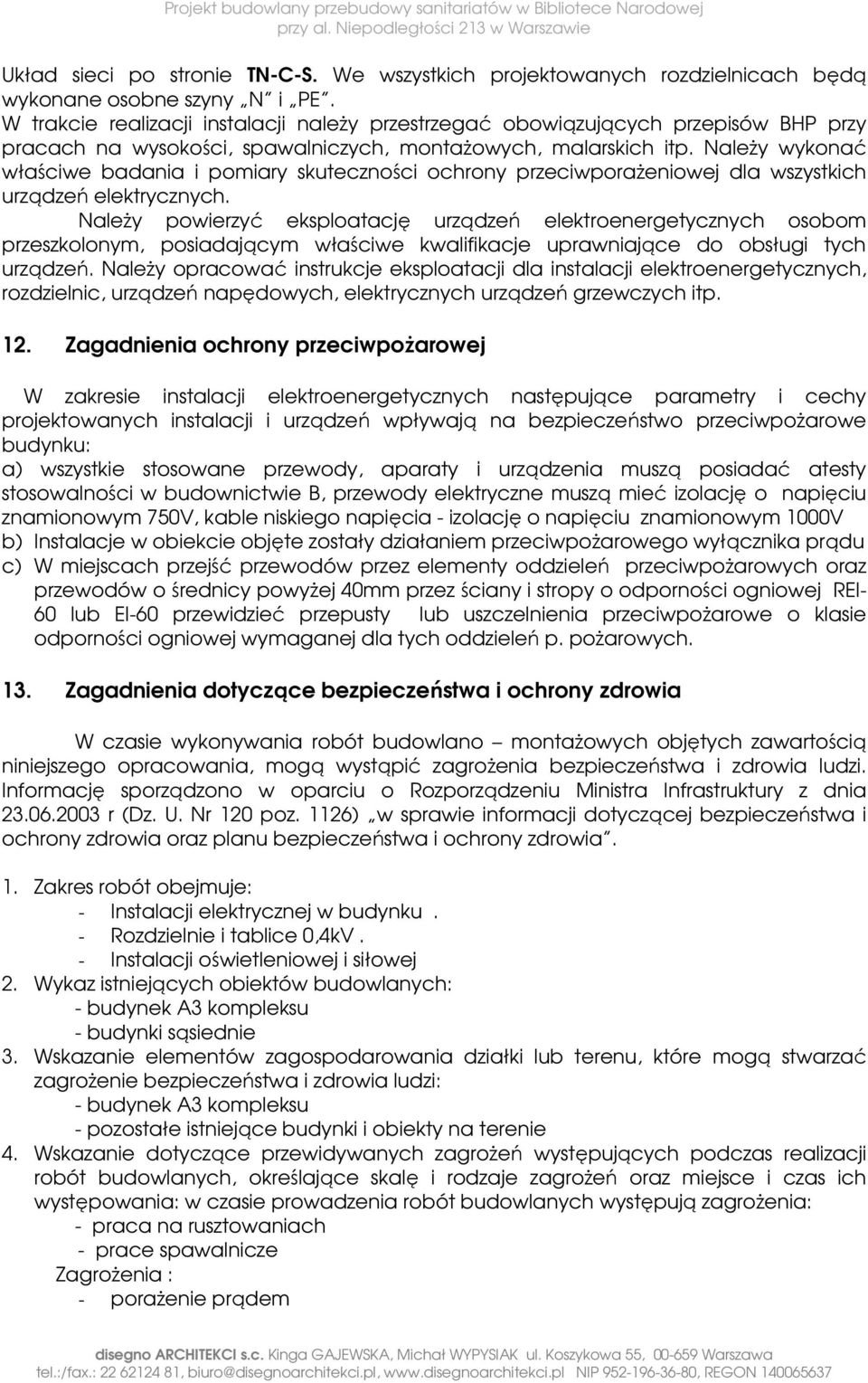

8 Układ sieci po stronie TN-C-S. We wszystkich projektowanych rozdzielnicach będą wykonane osobne szyny N i PE. W trakcie realizacji instalacji należy przestrzegać obowiązujących przepisów BHP przy pracach na wysokości, spawalniczych, montażowych, malarskich itp. Należy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporażeniowej dla wszystkich urządzeń elektrycznych. Należy powierzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym, posiadającym właściwe kwalifikacje uprawniające do obsługi tych urządzeń. Należy opracować instrukcje eksploatacji dla instalacji elektroenergetycznych, rozdzielnic, urządzeń napędowych, elektrycznych urządzeń grzewczych itp. 12. Zagadnienia ochrony przeciwpożarowej W zakresie instalacji elektroenergetycznych następujące parametry i cechy projektowanych instalacji i urządzeń wpływają na bezpieczeństwo przeciwpożarowe budynku: a) wszystkie stosowane przewody, aparaty i urządzenia muszą posiadać atesty stosowalności w budownictwie B, przewody elektryczne muszą mieć izolację o napięciu znamionowym 750V, kable niskiego napięcia - izolację o napięciu znamionowym 1000V b) Instalacje w obiekcie objęte zostały działaniem przeciwpożarowego wyłącznika prądu c) W miejscach przejść przewodów przez elementy oddzieleń przeciwpożarowych oraz przewodów o średnicy powyżej 40mm przez ściany i stropy o odporności ogniowej REI- 60 lub EI-60 przewidzieć przepusty lub uszczelnienia przeciwpożarowe o klasie odporności ogniowej wymaganej dla tych oddzieleń p. pożarowych. 13. Zagadnienia dotyczące bezpieczeństwa i ochrony zdrowia W czasie wykonywania robót budowlano montażowych objętych zawartością niniejszego opracowania, mogą wystąpić zagrożenia bezpieczeństwa i zdrowia ludzi. Informację sporządzono w oparciu o Rozporządzeniu Ministra Infrastruktury z dnia r (Dz. U. Nr 120 poz. 1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. 1. Zakres robót obejmuje: - Instalacji elektrycznej w budynku. - Rozdzielnie i tablice 0,4kV. - Instalacji oświetleniowej i siłowej 2. Wykaz istniejących obiektów budowlanych: - budynek A3 kompleksu - budynki sąsiednie 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - budynek A3 kompleksu - pozostałe istniejące budynki i obiekty na terenie 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania: w czasie prowadzenia robót budowlanych występują zagrożenia: - praca na rusztowaniach - prace spawalnicze Zagrożenia : - porażenie prądem

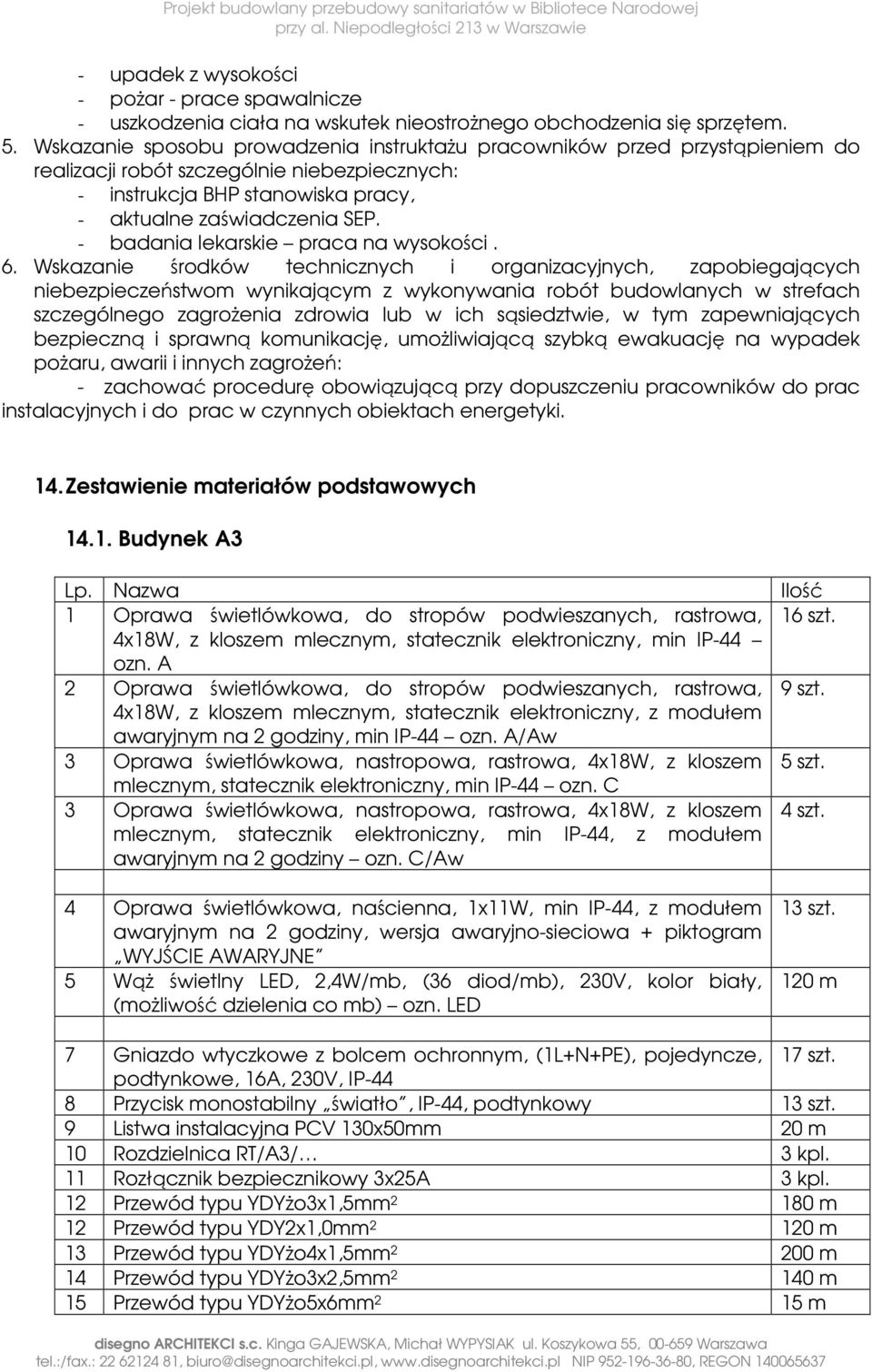

9 - upadek z wysokości - pożar - prace spawalnicze - uszkodzenia ciała na wskutek nieostrożnego obchodzenia się sprzętem. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: - instrukcja BHP stanowiska pracy, - aktualne zaświadczenia SEP. - badania lekarskie praca na wysokości. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: - zachować procedurę obowiązującą przy dopuszczeniu pracowników do prac instalacyjnych i do prac w czynnych obiektach energetyki. 14. Zestawienie materiałów podstawowych Budynek A3 Lp. Nazwa 1 Oprawa świetlówkowa, do stropów podwieszanych, rastrowa, 4x18W, z kloszem mlecznym, statecznik elektroniczny, min IP-44 ozn. A 2 Oprawa świetlówkowa, do stropów podwieszanych, rastrowa, 4x18W, z kloszem mlecznym, statecznik elektroniczny, z modułem awaryjnym na 2 godziny, min IP-44 ozn. A/Aw 3 Oprawa świetlówkowa, nastropowa, rastrowa, 4x18W, z kloszem mlecznym, statecznik elektroniczny, min IP-44 ozn. C 3 Oprawa świetlówkowa, nastropowa, rastrowa, 4x18W, z kloszem mlecznym, statecznik elektroniczny, min IP-44, z modułem awaryjnym na 2 godziny ozn. C/Aw 4 Oprawa świetlówkowa, naścienna, 1x11W, min IP-44, z modułem awaryjnym na 2 godziny, wersja awaryjno-sieciowa + piktogram WYJŚCIE AWARYJNE 5 Wąż świetlny LED, 2,4W/mb, (36 diod/mb), 230V, kolor biały, (możliwość dzielenia co mb) ozn. LED Ilość 16 szt. 9 szt. 5 szt. 4 szt. 13 szt. 120 m 7 Gniazdo wtyczkowe z bolcem ochronnym, (1L+N+PE), pojedyncze, 17 szt. podtynkowe, 16A, 230V, IP-44 8 Przycisk monostabilny światło, IP-44, podtynkowy 13 szt. 9 Listwa instalacyjna PCV 130x50mm 20 m 10 Rozdzielnica RT/A3/ 3 kpl. 11 Rozłącznik bezpiecznikowy 3x25A 3 kpl. 12 Przewód typu YDYżo3x1,5mm m 12 Przewód typu YDY2x1,0mm m 13 Przewód typu YDYżo4x1,5mm m 14 Przewód typu YDYżo3x2,5mm m 15 Przewód typu YDYżo5x6mm 2 15 m

10 16 Rurka instalacyjna typu peszel ø m 17 Przewód typu LY4mm 2 50 m 18 Przewód typu LY16mm m 19 Czujnik ruchu, nasufitowy, kąt poziomo 360 /pionowo 180. Próg 13 szt. łącz. lub stały poziom św.: Lux. Opóźnienie wyłączania: 4-30 minut, temperatura otoczenia: -15 C do 50 C, prod. STEINEL lub inne równoważne o takich samych parametrach lub lepszych 20 Lokalna szyna wyrównawcza 7 szt. mgr inż. Waldemar Duranc upr. nr St-239/86 w specjalności instalacje elektryczne

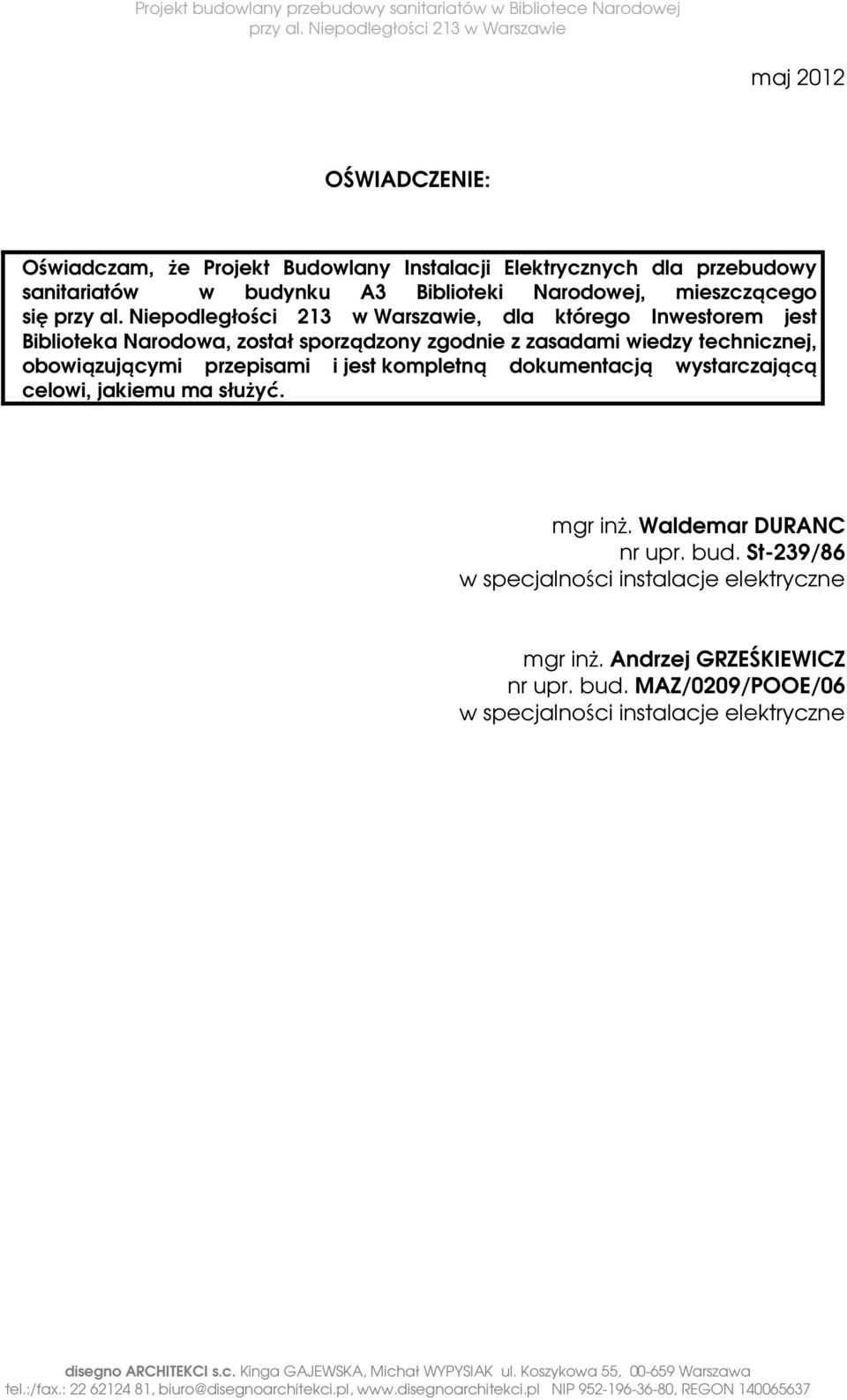

11 maj 2012 OŚWIADCZENIE: Oświadczam, że Projekt Budowlany Instalacji Elektrycznych dla przebudowy sanitariatów w budynku A3 Biblioteki Narodowej, mieszczącego się, dla którego Inwestorem jest Biblioteka Narodowa, został sporządzony zgodnie z zasadami wiedzy technicznej, obowiązującymi przepisami i jest kompletną dokumentacją wystarczającą celowi, jakiemu ma służyć. mgr inż. Waldemar DURANC nr upr. bud. St-239/86 w specjalności instalacje elektryczne mgr inż. Andrzej GRZEŚKIEWICZ nr upr. bud. MAZ/0209/POOE/06 w specjalności instalacje elektryczne
