1 PP Promost Consulting, Rzeszów obejcie Dobczyc SZCZEGÓOWA SPECYFIKACJA TECHNICZNA M WYPOSAENIE POMOSTU. M Balustrady stalowe. M Balustrady i prowadnice bariery na kapie chodnikowej. M Wytworzenie, zabezpieczenie i monta6 balustrad i prowadnic bariery wg rozwi8zania indywidualnego. M Zabezpieczenie antykorozyjne balustrad i prowadnic bariery poprzez metalizacj9 oraz doszczelnienie farbami na bazie 6ywic EP i PUR. 1. WST<P 1.1. Przedmiot SST Przedmiotem niniejszej Szczegóowej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru robót, zwizanych z wykonaniem, montaem i zabezpieczeniem antykorozyjnym indywidualnej balustrady stalowej i elementów stalowych prowadnicy elbetowej bariery elbetowej podczas budowy odcinka =8cznikowego w ci8gu drogi wojewódzkiej nr 964 wraz z budow8 obiektu mostowego na rzece Raba budowa obejccia Dobczyc (cz9cf drogowa) Zakres stosowania SST Szczegóowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót obj9tych SST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z wykonaniem i montaem elementów stalowych prowadnicy bariery elbetowej i indywidualnej balustrady stalowej na kapie chodnikowej na doje$dzie do Mostu Gównego i obejmuj: a) zapewnienie niezb)dnych czynników produkcji; b) wytworzenie w wytwórni i zabezpieczenie antykorozyjne przez metalizacj) natryskow cynkiem (Zn) i doszczelnienie powok epoksydowo-pouliretanow; c) dostarczenie na budow) poszczególnych segmentów balustrady i prowadnicy dla bariery elbetowej; d) monta balustrady na pomo.cie oraz prowadnicy dla bariery elbetowej; e) zabezpieczenie antykorozyjne balustrady mostowej oraz prowadnicy dla bariery elbetowej OkreClenia podstawowe Okre.lenia podane w niniejszej SST s zgodne z obowizujcymi odpowiednimi polskimi normami i z definicjami podanymi w SST D-M "Wymagania ogólne" pkt Ogólne wymagania dotycz8ce robót Wykonawca robót jest odpowiedzialny za jako.4 wykonanych robót i ich zgodno.4 z dokumentacj projektow oraz ST. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne" pkt MATERIAY 2.1. Ogólne wymagania dotycz8ce materia=ów Ogólne wymagania dotyczce materiaów podano w SST D-M "Wymagania ogólne" pkt.2. SST M

2 obejcie Dobczyc PP Promost Consulting, Rzeszów 2.2. Szczegó=owe wymagania Balustrad) mostow i prowadnic) dla bariery elbetowej naley wykona4 z blach i rur ze stali S235JR spawanych w wytwórni konstrukcji stalowych. Podstawowymi elementami balustrady stalowej s: supki, wykonane z ksztatownika zimnogi)tego mm; pochwyt, wykonany z ksztatownika zimnogi)tego 88,9 5 mm; wypenienia skadajcego si) z mat spawanych z pr)tów 5,5 mm i z poziomych ceowników zimnogi)tych mm o gadkim zakobczeniu góry maty (pr)ty przewleczone przez ceowniki i spawane) Wymagania formalne Doboru zestawu pokry4 malarskich oraz materiaów epoksydowo poliuretanowych do wykonania nawierzchni dokonuje Projektant. Miejsce zabezpieczenia Zabezpieczenie antykorozyjne powierzchni stali Zabezpieczenie antykorozyjne styków montaowych i powierzchni stali stykajcej si) z betonem Stopnie czysto.ci Sa 2 ½ Sa 2 ½ Warstwy zabezpieczenia W WYTWÓRNI metalizacja natryskowa: cynk (Zn) gr. 160 µm doszczelnienie: powoka epoksydowo-poliuretanowa, gr. 20 µm; mi)dzywarstwa: powoka epoksydowo-poliuretanowa, gr. 80 µm; powoka ochrony czasowej: gr. 20 µm (maksymalna trwao.4-1 miesic). Wykonawca moe dokona4 zmiany zestawy we wasnym zakresie. Zestaw ten jednak musi by4 uzgodniony z Projektantem w celu zachowania zgodno.ci z zaoeniami projektowymi. Dobrany zestaw pokry4 winien: - posiada4 Aprobat) Techniczn IBDiM, - odpowiada4 warunkom niniejszej ST, - uzyska4 akceptacj) Inspektora Nadzoru Wymagania dla podstawowych materia=ów Materiaami stosowanymi do wykonywania zabezpieczenia antykorozyjnego konstrukcji stalowej wedug zasad niniejszej ST s niskorozpuszczalnikowe farby dobrane przez Projektanta w zestawie o przewidywanej trwao.ci powyej 15 lat podanym w pkt.2.2: Farby stosowane do wykonania mi)dzywarstwy, powinny posiada4 nast)pujce wa.ciwo.ci : kompatybilne z produktami stosowanymi do doszczelnienia metalizacji, jak i do malowania nawierzchniowego; tworzenia zwartej i odpornej na.cieranie powoki zapewniajcej wa.ciw ochron) na czas transportu i skadowania konstrukcji przez okres minimum 4 lat; zapewnia dobre krycie kraw)dzi; moe by4 podkadem dla nawierzchni na bazie ywicy epoksydowej i poliuretanowej; zawiera4 patkowe wypeniacze metaliczne typu MIO, aluminium i talk; zdolno.4 nanoszenia grubowarstwowego Zaprojektowano uycie materiau na bazie ywic epoksydowych. Farby stosowane na powoki nawierzchniowe powinny posiada4 nast)pujce wa.ciwo.ci : zdolno.4 do tworzenia trwaych powok, odpornych na procesy starzenia; dua elastyczno.4, niewraliwo.4 na uderzenia i dua odporno.4 na.cieranie; zdolno.4 do nanoszenia grubowarstwowego 80 do 100 µm; odporno.4 na wpywy atmosferyczne, sole odladzajce, oleje, tuszcze; trwao.4 barwy i odporno.4 na dziaanie promieniowania sonecznego. Zaprojektowano zastosowanie materiau na bazie poliuretanu. 370 SST M

3 PP Promost Consulting, Rzeszów obejcie Dobczyc Wszystkie powysze farby musz by4 odporne na dziaanie temperatury w suchej atmosferze czasowo do 150 C, a w wilgotnej 50 o C. Odporno.4 powok w komorze solnej powoka bez zmian czas obcienia powoki na powierzchni ocynkowanej powyej 1400 godzin. Farba do czasowej ochrony styków musi by4 spawalna i kompatybilna z proponowanym zestawem farb. Farba na doszczelnienie powok technologiczn metalizacji powinna by4 kompatybilna z proponowanym zestawem farb (np. rozrzedzona mi)dzywarstwa poprzez dodanie 20 % rozciebczalnika). Pozostae wasno.ci farb zgodnie z kartami technicznymi produktów sporzdzonymi przez ich Producenta. Karty te naley przedoy4 Inspektorowi Nadzoru przy uzyskiwaniu akceptacji dla proponowanego zestawu malarskiego. Dobór materiaów naley do Projektanta. W przypadku zmiany zestawu malarskiego naley ten fakt uzgodni4 z Inspektorem Nadzoru. Materiay powinny posiada4 referencje krajowe i zagraniczne w budownictwie mostowym. Wbudowa4 wolno tylko taki materia, który posiada atest producenta i Aprobat) Techniczn wydan przez IBDiM Wymagania szczegó=owe Podczas przygotowania produktu naley.ci.le stosowa4 si) do zaleceb producenta i danych zawartych w kartach technicznych poszczególnego produktu oraz przestrzega4 warunków jego uycia. Farby naley przechowywa4 w warunkach i okresach czasu okre.lonych przez producenta. Z uwagi na to, e mog to by4 materiay dwuskadnikowe naley.ci.le przestrzega4 i kontrolowa4 podane przez producenta warunki mieszania i czasy przydatno.ci do uycia po zmieszaniu Sk=adowanie materia=ów Wyroby lakierowe naley przechowywa4 w magazynach zamkni)tych, stanowicych wydzielone budynki lub wydzielone pomieszczenia, odpowiadajce przepisom dotyczcym magazynów materiaów atwopalnych zgodnie z norm PN-89/C Temperatura wewntrz pomieszczeb magazynowych powinna wynosi4 +5 do +25 C. 3. SPRZ<T 3.1. Ogólne wymagania dotycz8ce sprz9tu Ogólne wymagania dotyczce sprz)tu podano w SST D-M "Wymagania ogólne" pkt Sprz9t do wykonania robót Do wykonania robót zwizanych z wykonaniem i montaem balustrady i prowadnicy Wykonawca powinien dysponowa4 nast)pujcym, sprawnym technicznie, sprz)tem: - spawarki i agregaty prdotwórcze (elektrownie); - palniki gazowe do ci)cia stali; - d$wig samochodowy o ud$wigu do 2 t. Wykonawca zabezpieczeb antykorozyjnych przedstawia do akceptacji wykaz sprz)tu, który b)dzie stosowa do: a) przygotowania powierzchni stali przed wykonaniem powok; b) nanoszenie powok; c) kontroli biecej jako.ci materiaów i wykonania. Czyszczenie konstrukcji naley przeprowadzi4 mechanicznie urzdzeniami o dziaaniu strumieniowo-ciernym dowolnego typu, zaakceptowanymi przez Inspektora Nadzoru. Sprz)t do czyszczenia oraz przedmuchiwania lub odkurzania oczyszczonych powierzchni musi zapewnia4 strumieb odoliwionego i suchego powietrza. Nanoszenie farb naley wykona4 zgodnie z kartami technicznymi produktów, instrukcjami nakadania farb dostarczonymi przez producenta farb. Wymaganie to odnosi si) przede wszystkim do metod aplikacji i parametrów technologicznych nanoszenia. Podane w kartach technicznych typy pistoletów i pomp nie maj charakteru obligatoryjnego i mog by4 zastpione sprz)tem o zblionych wa.ciwo.ciach technicznych dost)pnym w kraju. Rodzaj uytego sprz)tu powinien by4 zaakceptowany przez Inspektora Nadzoru. Prawidowe ustalenie parametrów malowania naley przeprowadzi4 na próbnych powierzchniach i uzyska4 akceptacj) Zamawiajcego. W procesie metalizacji stasuje si) pistolety pomieniowe lub ukowe. Parametry sprz)tu i sposób natrysku reguluje norma PN-H TRANSPORT 4.1. Ogólne wymagania dotycz8ce transportu Ogólne wymagania dotyczce transportu podano w SST D-M "Wymagania ogólne" pkt.4. SST M

4 obejcie Dobczyc PP Promost Consulting, Rzeszów 4.2. Szczegó=owe wymagania dotycz8ce transportu Zaadunek, transport, rozadunek i skadowanie segmentów balustrady powinno odbywa4 si) tak, aby zachowa4 ich dobry stan techniczny. Segmenty uszkodzone podczas transportu naley wyeliminowa4. Transport wyrobów lakierowych i rozciebczalników winien odbywa4 si) z zachowaniem obowizujcych przepisów o przewozie materiaów niebezpiecznych okre.lonych w PN-89/C WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M "Wymagania ogólne" pkt Zakres wykonania robót Zakres wykonania robót obejmuje: a) zapewnienie niezb)dnych czynników produkcji; b) wytworzenie w wytwórni, czyszczenie elementów do stopnia czysto.ci Sa 2 ½ i zabezpieczenie antykorozyjne przez metalizacj) natryskow cynkiem (Zn) gr. 160 µm i doszczelnienie powok epoksydowo-poliuretanow gr. 20 µm i mi)dzywarstwow powok epoksydowo-pouliretanow gr. 80µm stalowych elementów prowadnic barier elbetowych oraz balustrad ochronnych; c) dostarczenie na budow) segmentów balustrady; d) monta balustrady i prowadnicy na pomo.cie; e) zabezpieczenie antykorozyjne kobcowe balustrady i prowadnicy (warstwa nawierzchniowa o grubo.ci 80µm) Przygotowanie powierzchni do malowania Powierzchnie przewidziane do malowania naley oczy.ci4 do stopnia czysto.ci Sa2 1 / 2. Oczyszczenie polega na usuni)ciu z powierzchni stalowych zanieczyszczeb w postaci zgorzeliny, rdzy, tuszczów, smarów, kurzu, pyu, wilgoci i resztek z procesu spawania. Podstawow czynno.ci jest usuni)cie zgorzeliny i rdzy, co naley wykona4 metod strumieniowo.ciern (piaskowanie lub.rutowanie). Przedtem naley jednak usun4 z powierzchni konstrukcji zanieczyszczenia organiczne (tuszcze, smary) zaleca si) uywanie do tego celu rozciebczalników, dopuszczajc uywanie innych.rodków o podobnej skuteczno.ci. Naley stosowa4 takie parametry obróbki strumieniowo.ciernej, eby uzyska4 chropowato.4 powierzchni R y5 (R z ) = µm. Py i kurz naley usun4 z oczyszczonych powierzchni bezpo.rednio przed malowaniem przy pomocy szczotek z wosia lub przy pomocy przedmuchiwania strumieniem suchego, odoliwionego powietrza bd$ przy pomocy odkurzaczy przemysowych. W miejscach spoin w celu usuni)cia topnika po spawaniu, wyprysków i wygadzenia ostrych kraw)dzi naley wykona4 szlifowanie. Przygotowanie powierzchni stali do malowania musi by4 zgodne z norm PN-ISO/8501. Oczyszczone powierzchnie naley pokry4 farb do gruntowania nie pó$niej ni po upywie 3 godzin od czyszczenia. Dla nowych konstrukcji wymagane jest oczyszczenie powierzchni do stopnia czysto.ci Sa2 1 / 2 wg ISO Sposób czyszczenia pozostawia si) do uznania Wykonawcy, musi on jednak gwarantowa4 uzyskanie wymaganego stopnia czysto.ci i by4 zaakceptowany przez Inspektora Nadzoru. Inspektora Nadzoru ma prawo dokonania odbioru oczyszczanych powierzchni i wyraenia zgody na nanoszenie powoki malarskiej Nanoszenie pow=ok malarskich Nanoszenie farb naley wykonywa4 zgodnie z kartami technicznymi produktów. Inspektor Nadzoru moe zarzdzi4 wykonanie próbnych powok malarskich na wytypowanych fragmentach konstrukcji w celu oceny ich jako.ci, przyczepno.ci do podoa, bd$ przydatno.ci zaproponowanych przez Wykonawc) technik nanoszenia powok i eliminacji technik nie gwarantujcych odpowiedniej jako.ci robót Warunki wykonywania prac malarskich Temperatura farby podczas jej nanoszenia, temperatura malowanej konstrukcji, a take temperatura i wilgotno.4 wzgl)dna powietrza powinny odpowiada4 warunkom podanym w kartach technicznych poszczególnych produktów. Zwraca si) uwag) na zrónicowan tolerancj) poszczególnych produktów, na wilgotno.4 powietrza oraz temperatur) powietrza i malowanej konstrukcji. Nie wolno prowadzi4 robót malarskich w czasie deszczu, mgy i w czasie wyst)powania rosy temperatura powinna by4 wysza o co najmniej 3 0 od temperatury punktu rosy. Nie wolno nanosi4 powok malarskich na nasonecznione elementy konstrukcji oraz przy silnym wietrze (4 0 Beauforta). Najodpowiedniejsza temperatura powietrza wynosi C do C. Naley przestrzega4 warunku, by.wiea powoka malarska nie bya naraona w czasie schni)cia na dziaanie kurzu 372 SST M

5 PP Promost Consulting, Rzeszów obejcie Dobczyc i deszczu. Naley przestrzega4 czasu schni)cia poszczególnych warstw Przygotowanie materia=ów malarskich oraz sprz9tu. Przed uyciem materiaów malarskich naley sprawdzi4 ich atesty jako.ci, termin przydatno.ci do aplikacji. Inspektor Nadzoru moe zaleci4 wykonanie badab kontrolnych wybranych lub penych, przewidzianych w zestawie wymagab dla danego materiau i wg metod przewidzianych w odpowiednich normach. Kady materia powokowy naley przygotowa4 do stosowania.ci.le wg procedury podanej we wa.ciwej dla danego materiau karcie technicznej. W ogólnym uj)ciu na procedur) t skadaj si): mieszanie zawarto.ci poszczególnych opakowab w celu jej ujednolicenia, mieszanie ze sob w okre.lonych proporcjach i okre.lony sposób poszczególnych skadników (opakowab), dodawanie rozciebczalnika o rodzaju i w ilo.ciach dostosowanych do metody aplikacji (i ewentualnie do temperatury otoczenia). Zaleca si) uywanie mieszade mechanicznych. Zwraca si) uwag), e wytypowane w niniejszej ST farby s chemoutwardzalne i w zwizku z tym maj ograniczon ywotno.4 po wymieszaniu skadników. Dlatego naley bezwzgl)dnie przestrzega4 zuywania caej przygotowanej do stosowania ilo.ci farb w okresie, w którym zachowuje ona swoj ywotno.4. Sprz)t do malowania (pistolety natryskowe, pompy, w)e, p)dzle) naley my4 bezpo.rednio po uyciu stosujc rozciebczalniki zalecane przez producentów farb Gruntowanie i nak=adanie mi9dzywarstwy Farby do gruntowania naley nanosi4 w sposób okre.lony w kartach technicznych odpowiadajcy tym farbom. Szczególna uwag) naley po.wi)ci4 starannemu zagruntowaniu spoin i kraw)dzi z tym, e kraw)dzie przewidziane do wykonania spoin nie powinny mie4 powoki malarskiej w pasach o szeroko.ci 50 mm. Pasy te na okres transportu i skadowania konstrukcji powinny by4 zabezpieczone spawalnym gruntem ochrony czasowej zapewniajcy ochron) na okres do 1 miesica. Grunt ten musi by4 kompatybilny z innymi stosowanymi gruntami. Nanoszenie nast)pnej warstwy mi)dzywarstwy epoksydowej moe si) odbywa4 po upywie wymaganego podanego przez producenta dla danego gruntu czasu do nakadania nast)pnej powoki. Czas ten zaley gównie od temperatury i wilgotno.ci w zaleno.ci od stosowanych preparatów Nanoszenie farb nawierzchniowych Farby nawierzchniowe naley nanosi4 na konstrukcje ju pokryte gruntem i mi)dzywarstw. Powierzchnia nowych elementów po transporcie i skadowaniu musi zosta4 oczyszczona. Jeeli zosta przekroczony okres, jaki producent farb przewiduje pomi)dzy nakadaniem mi)dzywarstwy a nakadaniem nawierzchniowej farby naley przeprowadzi4 zalecane przez niego przygotowanie powierzchni np. przez umycie powierzchni odpowiednim rozciebczalnikiem. Farby nawierzchniowe naley nanosi4 w sposób okre.lony w kartach technicznych, odpowiadajcych tym farbom Malowanie konstrukcji w miejscach styku Malowanie spoin po ich wykonaniu wymaga bardzo starannego oczyszczenia przylegajcych powierzchni stalowych. Szwy spawalnicze naley wyrówna4 przez oszlifowanie i natychmiast po oczyszczeniu naoy4 warstw) farby do gruntowania, a nast)pne warstwy nanosi4 wg zasad niniejszej ST U6ytkowanie pow=ok malarskich Konstrukcjom zagruntowanym naley w czasie ich skadowania zapewni4 odpowiednie warunki, chronic od opadów atmosferycznych, kurzu i brudu. Powoki malarskie winny by4 chronione w czasie transportu elementów przez odpowiednie przekadki z gumy lub filcu, a elementy musz by4 odpowiednio mocowane. Elementy konstrukcyjne powinny by4 zaopatrzone w uchwyty uatwiajce zaadunek i rozadunek. Nie dopuszcza si) skadowania elementów konstrukcji bezpo.rednio na ziemi, winny by4 skadowane na podkadkach z drewna, stali lub betonu, co najmniej 300 mm nad poziomem terenu. Elementy zagruntowane mona transportowa4 po cakowitym wyschni)ciu powoki. Nanoszenie betonu na elementy lub ukadanie prefabrykatów, bd$ asfaltu lanego, moe mie4 miejsce dopiero po okresie aklimatyzacji (sezonowaniu) powoki Opis wykonania robót Po wykonaniu kap chodnikowych naley zamontowa4 na nich stalow balustrad) wg rozwizania indywidualnego, wykonan z blach i rur stalowych ze stali S275M. Supki gówne por)czy naley mocowa4 przy pomocy kotew wklejanych. Por)cz stalow naley montowa4 segmentowo. Ca balustrad) naley skada4 z segmentów, czc za pomoc spawania por)cze do supków gównych i ssiednie odcinki mi)dzy sob. Elementy montaowe czy4 poprzez spawanie. Monta powinien odbywa4 si) wg nast)pujcej kolejno.ci zaczynajc od pocztku mostu: - próbny monta z wyznaczeniem pooenia otworów pod kotwy wklejane M16 na caej dugo.ci mostu ( kotwy su do przymocowania do kapy supków po.rednich); SST M

6 obejcie Dobczyc PP Promost Consulting, Rzeszów - wykonanie otworów w kapie, przyklejenie kotew za pomoc adunku klejowego; - po uzyskaniu przez kotwy odpowiedniej no.no.ci osadzenie pierwszego segmentu balustrady i wst)pne przykr)cenie supków do kapy; - osadzenie nast)pnego segmentu balustrady i wst)pne przykr)cenie supków do kapy; - czenie przez spawanie ssiednich elementów balustrady; Nad wszystkimi dylatacjami pomostu naley wykona4 dylatacje balustrady. Dylatacje w konstrukcjach balustrady powinny umoliwia4 swobodny ruch poduny, a take zapewnia4 identyczno.4 odksztaceb poprzecznych balustrady mostowej. Szczegóy konstrukcyjne dylatacji zamieszczone s na rysunku konstrukcyjnym balustrady. Monta balustrady naley wykona4 przed uoeniem nawierzchni na chodnikach. Elementy por)czy naley zabezpieczy4 przed korozj Wykonanie zabezpieczenia antykorozyjnego Etapy wykonywania zabezpieczenia antykorozyjnego: 1. Przygotowanie konstrukcji stalowej przez oczyszczenie strumieniowo.cierne do stopnia czysto.ci Sa 2 i ½; 2. Zabezpieczenie przez metalizacj) konstrukcji stalowej balustrady ze stali S275M wst)pnie Zn 160 µm w wytwórni,; 3. Zabezpieczenie antykorozyjne styków montaowych i powierzchni stykajcej si) z betonem. 4. Zabezpieczenie antykorozyjne konstrukcji stalowej (bez styków) w wytwórni zestawem farb: - warstwa doszczelniajca gr. 20 µm; - mi)dzywarstwa gr. 80 µm. 5. Zabezpieczenie styków i naprawa uszkodzeb transportowych i montaowych konstrukcji balustrady na budowie zestawem farb: - warstwa doszczelniajca gr. 20 µm; - mi)dzywarstwa gr. 80 µm. 6. Zabezpieczenie antykorozyjne konstrukcji stalowej na budowie warstw nawierzchniow o gr. 80 µm. Prace zwizane z wykonaniem zabezpieczenia antykorozyjnego stwarzaj due zagroenie dla zdrowia pracowników, naley wi)c przestrzega4 poniszych zaleceb odno.nie wykonywanych prac: - czyszczenie strumieniowo.cierne powinno odbywa4 si) w zamkni)tych pomieszczeniach obsugiwanych z zewntrz. Gdy odbywa si) ono z udziaem pracownika, to naley go zaopatrzy4 w pyoszczelny skafander z doprowadzeniem i odprowadzeniem powietrza. Przy.rutowaniu pracownik winien mie4 kask d$wi)kochonny, a przy czyszczeniu szczotkami okulary ochronne, - przy pracach zwizanych z transportem, przechowywaniem i nakadaniem materiaów malarskich naley przestrzega4 zasad higieny osobistej a w szczególno.ci nie przechowywa4 ywno.ci i ubrania w pomieszczeniach roboczych i w pobliu stanowisk pracy, nie spoywa4 posików w miejscach pracy, r)ce my4 w przypadku zabrudzenia farb tamponem zwilonym w rozciebczalniku, a po jego odparowaniu wod z mydem, skór) rk i twarzy posmarowa4 przed prac odpowiednim kremem ochronnym Balustrada stalowa Na caej dugo.ci obiektów zaprojektowano balustrad) stalow wedug rozwizania indywidualnego o wysoko.ci 1,10 m od powierzchni chodnika. Podstawowymi elementami balustrady stalowej s: supki, wykonane z ksztatownika zimnogi)tego mm; pochwyt, wykonany z ksztatownika zimnogi)tego 88,9 5 mm; wypenienia skadajcego si) z mat spawanych z pr)tów 5,5 mm i z poziomych ceowników zimnogi)tych mm o gadkim zakobczeniu góry maty (pr)ty przewleczone przez ceowniki i spawane). Supki w prz)sach typowych rozmieszczone s co 2,00 m. Do supków przyspawany jest pochwyt z ksztatownika zamkni)tego o przekroju okrgym 88,9 5 mm. Uczenie elementu wypenienia z konstrukcj supka odbywa si) za pomoc poczenia spawanego. Monta wypenienia naley przeprowadzi4 na budowie po zamontowaniu elementów supków i pochwytu. Podczas montau wypenienia prz)se naley zwróci4 szczególn uwag), aby ceowniki wypenienia byy skierowane pókami do dou. Poczenie poszczególnych elementów pochwytu wykonane jest poprzez wspawanie odcinka rury 76,1 5 mm w jeden z kobców por)czy z nasuni)ciem na drugi koniec nast)pnego elementu. W obr)bie przerw dylatacyjnych na obiekcie zaprojektowano poczenie kompensujce przesuw poziomy wedug szczegóu na rysunku konstrukcyjnym. Podzia balustrady na elementy naley do Wykonawcy, który wykona projekt warsztatowy balustrady uwzgl)dniajc przy podziale na elementy montaowe moliwo.ci wykonania, transportu i montau konstrukcji na budowie. Rozstaw supków 374 SST M

7 PP Promost Consulting, Rzeszów obejcie Dobczyc balustrady naley przyj4 jak rozstaw kotew na supki balustrady pokazany na rysunku konstrukcyjnym kapy chodnikowej. Dla tak przyj)tych rozpi)to.ci prz)se balustrady naley zamówi4 odpowiedniej dugo.ci maty do wypenienia prz)se balustrady. Monta balustrady naley wykona4 przez osadzenie supków w otworach kapy chodnikowej i zalanie tych otworów zalewk cementowo-piaskow oraz uszczelnienie wierzchu zalewk bezskurczow, wodoszczeln. Ca balustrad) naley zabezpieczy4 antykorozyjnie zestawem malarskim podanym w SST Prowadnice stalowe dla 6elbetowej bariery Na caej dugo.ci bariery elbetowej zaprojektowano prowadnic) z ksztatownika zamkni)tego o przekroju okrgym 82,5 10 mm. Prowadnica poczona jest z barier za pomoc stalowych wsporników spawanych z blach. Wsporniki zaprojektowano jako dwuteowniki o.rodniku i pókach gr. 10 mm. Podstawa wspornika prowadnicy ma wymiary w planie mm i gr. 10 mm. Caa prowadnica wraz ze supkiem ma sta wysoko.4 wynoszc 240 mm. Prowadnic) zakobczono agodnym zej.ciem do bariery elbetowej. W miejscach dylatacji zaproponowano rozwizanie kompensacji przesuwów poziomych. Prowadnice wraz ze supkami naley wykona4 w wytwórni konstrukcji stalowych. Do Wykonawcy naley zaproponowanie przerw montaowych, jednak nie rzadziej ni co 15 m. Cao.4 konstrukcji osadzana jest za pomoc kotew wklejanych typu HAS M12 160/28 mm na adunku typu HVU M12/110 mm. Ca prowadnic) stalow naley zabezpieczy4 zestawem malarskim podanym w SST. 6. KONTROLA JAKOKCI ROBÓT 6.1. Ogólne zasady kontroli jakocci robót Ogólne zasady kontroli jako.ci robót podano w SST D-M "Wymagania ogólne" ptk Sprawdzenie jakocci robót Sprawdzenie jako.ci robót polega na sprawdzeniu: - kontrola wykonania kotew wklejanych; - ustawienia supków balustrady wraz z montaem przez spawanie; - kontrola prostoliniowo.ci ustawienia balustrady; - odbiór powok zabezpieczenia antykorozyjnego; - kontrola zamocowania por)czy. Kontrola jako.ci robót antykorozyjnych powinna by4 prowadzona po wykonaniu kadej warstwy powoki antykorozyjnej zgodnie z PN-71/H i PN-71/H OBMIAR ROBÓT 7.1 Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M "Wymagania ogólne" pkt Jednostka obmiarowa Jednostk obmiarow jest: - dla wykonania i montau konstrukcji balustrady: 1 kg; - dla zabezpieczenia antykorozyjnego 1m 2. Obmiar powinien by4 wykonany na budowie w obecno.ci przedstawiciela Inwestora i wymaga jego akceptacji. Dodatkowe roboty wykonane przez Wykonawc) bez pisemnego upowanienia Inwestora nie mog stanowi4 podstawy do roszczeb o dodatkow zapat). SST M

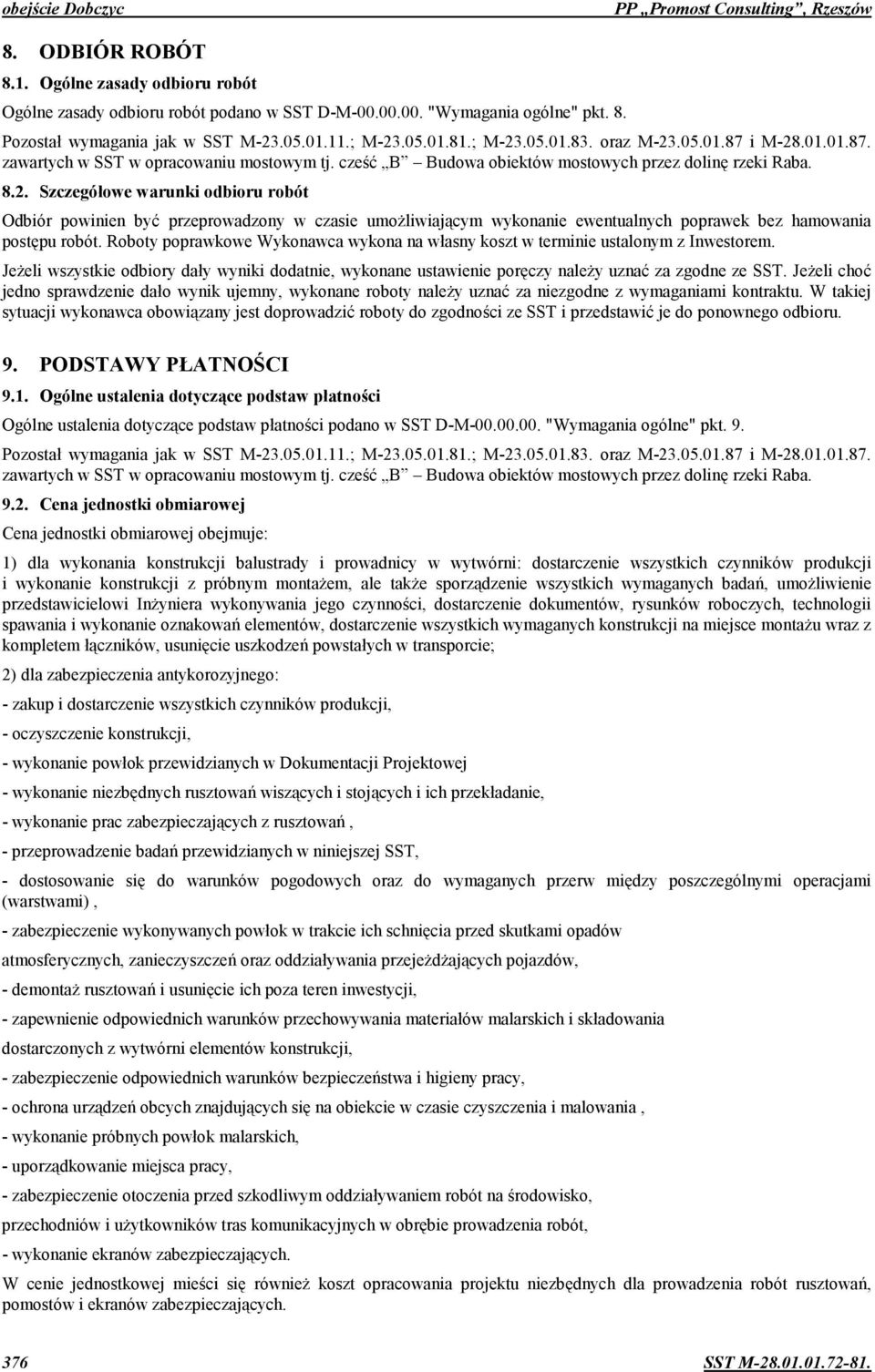

8 obejcie Dobczyc PP Promost Consulting, Rzeszów 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D-M "Wymagania ogólne" pkt Szczegó=owe warunki odbioru robót Odbiór powinien by4 przeprowadzony w czasie umoliwiajcym wykonanie ewentualnych poprawek bez hamowania post)pu robót. Roboty poprawkowe Wykonawca wykona na wasny koszt w terminie ustalonym z Inwestorem. Jeeli wszystkie odbiory day wyniki dodatnie, wykonane ustawienie por)czy naley uzna4 za zgodne ze SST. Jeeli cho4 jedno sprawdzenie dao wynik ujemny, wykonane roboty naley uzna4 za niezgodne z wymaganiami kontraktu. W takiej sytuacji wykonawca obowizany jest doprowadzi4 roboty do zgodno.ci ze SST i przedstawi4 je do ponownego odbioru. 9. PODSTAWY PATNOKCI 9.1. Ogólne ustalenia dotycz8ce podstaw p=atnocci Ogólne ustalenia dotyczce podstaw patno.ci podano w SST D-M "Wymagania ogólne" pkt Cena jednostki obmiarowej Cena jednostki obmiarowej obejmuje: 1) dla wykonania konstrukcji balustrady i prowadnicy w wytwórni: dostarczenie wszystkich czynników produkcji i wykonanie konstrukcji z próbnym montaem, ale take sporzdzenie wszystkich wymaganych badab, umoliwienie przedstawicielowi Inyniera wykonywania jego czynno.ci, dostarczenie dokumentów, rysunków roboczych, technologii spawania i wykonanie oznakowab elementów, dostarczenie wszystkich wymaganych konstrukcji na miejsce montau wraz z kompletem czników, usuni)cie uszkodzeb powstaych w transporcie; 2) dla zabezpieczenia antykorozyjnego: - zakup i dostarczenie wszystkich czynników produkcji, - oczyszczenie konstrukcji, - wykonanie powok przewidzianych w Dokumentacji Projektowej - wykonanie niezb)dnych rusztowab wiszcych i stojcych i ich przekadanie, - wykonanie prac zabezpieczajcych z rusztowab, - przeprowadzenie badab przewidzianych w niniejszej SST, - dostosowanie si) do warunków pogodowych oraz do wymaganych przerw mi)dzy poszczególnymi operacjami (warstwami), - zabezpieczenie wykonywanych powok w trakcie ich schni)cia przed skutkami opadów atmosferycznych, zanieczyszczeb oraz oddziaywania przejedajcych pojazdów, - demonta rusztowab i usuni)cie ich poza teren inwestycji, - zapewnienie odpowiednich warunków przechowywania materiaów malarskich i skadowania dostarczonych z wytwórni elementów konstrukcji, - zabezpieczenie odpowiednich warunków bezpieczebstwa i higieny pracy, - ochrona urzdzeb obcych znajdujcych si) na obiekcie w czasie czyszczenia i malowania, - wykonanie próbnych powok malarskich, - uporzdkowanie miejsca pracy, - zabezpieczenie otoczenia przed szkodliwym oddziaywaniem robót na.rodowisko, przechodniów i uytkowników tras komunikacyjnych w obr)bie prowadzenia robót, - wykonanie ekranów zabezpieczajcych. W cenie jednostkowej mie.ci si) równie koszt opracowania projektu niezb)dnych dla prowadzenia robót rusztowab, pomostów i ekranów zabezpieczajcych. 376 SST M

9 PP Promost Consulting, Rzeszów obejcie Dobczyc 3) dla montau konstrukcji balustrady: w zakresie montau konstrukcji na budowie odebranie od Wytwórcy konstrukcji i dostarczenie pozostaych czynników montau oraz monta konstrukcji, ale take sporzdzenie wszystkich wymaganych dokumentów, technologii montau i spawania, rysunków i oznakowab elementów, wykonanie wszystkich wymaganych badab, umoliwienie przedstawicielowi Inyniera wykonywania jego czynno.ci, zaprojektowanie, wykonanie, rozbiórk) i usuni)cie poza teren inwestycji rusztowab i koniecznych urzdzeb pomocniczych, zapewnienie bezpieczebstwa osób, które mog znale$4 si) w obszarze prac montaowych. a take wykonanie niezb)dnych projektów (m.in. projekty warsztatowe) dla potrzeb wykonania balustrad stalowych i prowadnic stalowych dla barier elbetowych. 10. PRZEPISY ZWILZANE [1] Wytyczne zlecania robót, usug i dostaw w drodze przetargu, GDDP, Warszawa, [2]. Technika zamocowab. Hilti, 1999 r. SST M

10 obejcie Dobczyc PP Promost Consulting, Rzeszów 378 SST M
