1 Szczegółowe wytyczne techniczne dla wykonania powłok malarskich na stalowych balustradach i elementach konstrukcyjnych mostów i kładek znajdujących się w administracji Wielkopolskiego Zarządu Dróg Wojewódzkich w Poznaniu 1) Wytyczne dotyczące materiałów. Dopuszcza się wyłącznie stosownie systemu malarskiego posiadającego waŝną Aprobatę Techniczną IBDiM. Do zabezpieczenia antykorozyjnego konstrukcji Zamawiający wymaga systemu epoksydowo poliuretanowy. System powinien zapewniać wysoką odporność na działanie agresywnych środków chemicznych i czynników atmosferycznych oraz dobrą trwałość barw. Wybór konkretnego zestawu zostanie dokonany po przedstawieniu przez Wykonawcę PZJ u zabezpieczenia antykorozyjnego Zamawiającemu. Zestaw zabezpieczający powinien składać się z minimum 3 warstw, warstwy gruntującej, międzywarstwy i warstwy nawierzchniowej. Łączna minimalna grubość suchej powłoki ma wynosić min. 240 µm. Kolorystyka dla balustrad na obiektach mostowych i kładkach to kolor niebieski RAL 5017 i RAL 9010, stosowane naprzemiennie w odcinkach długości 1m. Pochwyt malowany w kolorze białym. Kolorystyka ustrojów nośnych kładek to RAL 5017 a kolorystyka dla ustroju nośnego mostu w m. Przybyłów to RAL ) Zabezpieczenie antykorozyjne elementów: a) Wymagana minimalna grubość poszczególnych warstw: Powłoka gruntująca min 80 µm, minimalna zawartość cząstek stałych w suchej warstwie powyŝej 80%, wagowo, Powłoka międzywarstwowa min 100 µm, minimalna zawartość cząstek stałych w suchej warstwie powyŝej 60%, wagowo, Powłoka nawierzchniowa min 60 µm, minimalna zawartość cząstek stałych w suchej warstwie powyŝej 60%, wagowo, Zabezpieczenia konstrukcji stalowej naleŝy wykonać ściśle z instrukcją systemu malarskiego. Prace malarskie mają być prowadzone zgodnie z obowiązującymi przepisami o BiHP i ochronie środowiska naturalnego. NaleŜy dąŝyć do tego, aby czyszczenie konstrukcji na budowie odbywało się przy pomocy urządzeń o zamkniętym obiegu, bo do środowiska nie przedostawały się pyły metaliczne z czyszczonych powierzchni. Stopień czystości powierzchni elementów stalowych przed malowaniem powinien wynosić min. SA 2 ½.

2 Wykonawca zgłosi zamawiającemu co najmniej 7 dni roboczych przed planowanym wejściem na roboty na poszczególne obiekty chęć rozpoczęcia prac. 3) Łączne zestawienie powierzchni do zabezpieczenia antykorozyjnego. Zlecenie będzie rozliczane obmiarowo. Zestawienie powierzchni zabezpieczenia antykorozyjnego na obiektów: L.p. Nazwa obiektu Powierzchnia balustrady [m 2 ] Powierzchnia konstrukcji nośnej [m 2 ] 1. Obrzycko Chrzypsko Wielkie (kładka) Pniewy (kładka) Sieraków Bachorzew Grab Gizałki Przybyłów 400 suma Łącznie 1175 m 2

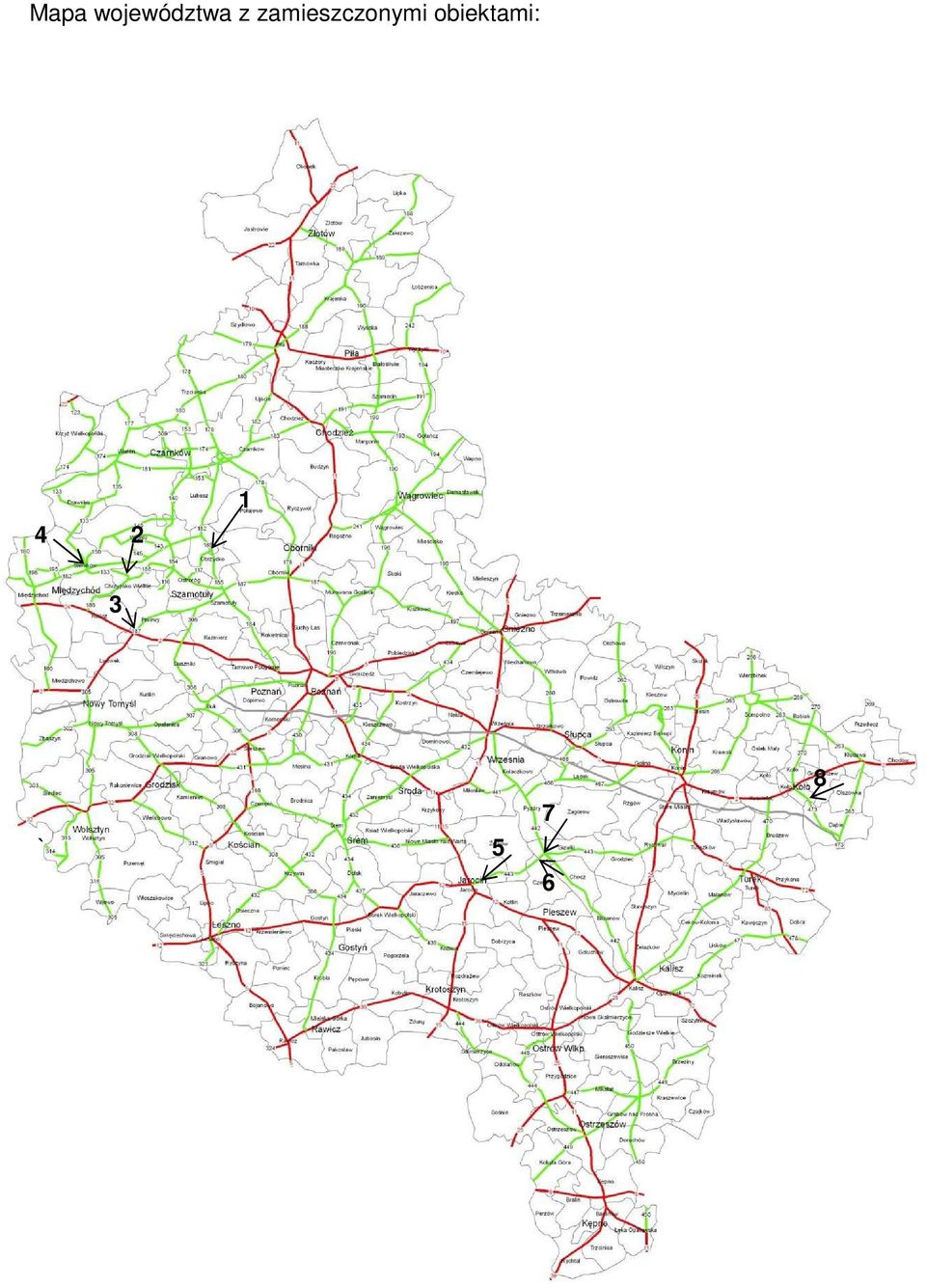

3 Mapa województwa z zamieszczonymi obiektami: `

4 Lista obiektów na których mają zostać wykonane prace konserwacyjne z krótkim opisem: 1. RDW Szamotuły. a. Most przez rzekę Sama w miejscowości Obrzycko, obiekt znajduje się wciągu drogi wojewódzkiej nr 185 w km 3+793,00. Jest to obiekt trójprzęsłowy, rozpiętość teoretyczna przęseł to 12,45m+13,38m+12,45m. Światło pionowe pod obiektem to około 4,50m. Do zabezpieczenia antykorozyjnego przeznaczone są balustrady po prawej stronie obiektu. Balustrady wykonane są z płaskowników, wysokość balustrady do 1,00m, długość balustrady do zabezpieczenia to 42mb. Powierzchnia zabezpieczenia antykorozyjnego to 45m 2. b. Kładka przez rzekę Oszczynica w miejscowości Chrzypsko Wielkie, obiekt znajduje się ciągu drogi wojewódzkiej nr 133 w km ,00. Jest to konstrukcja jednoprzęsłowa. Światło pionowe pod kładką to około 2,00m. Obiekt znajduje się w obszarze zabudowanym. Do zabezpieczenia jest cała konstrukcja kładki balustrady i konstrukcja nośna. Konstrukcja nośna kładki składa się z 2 dźwigarów dwuteowników NP300, długość dźwigarów głównych to 12,12m oraz 7 poprzecznic z dwuteowników NP140, kaŝdy długości 1,75cm. Balustrada wykonana jest z rur, pochwyt z rury Ø 50mm, a elementy wypełnienia przęseł z rur Ø 30mm. Długość balustrady na obiekcie to 12,12m a wysokość 1,10m. Zamawiający dopuszcza moŝliwość wykonania powłok malarskich bez demontowania nawierzchni na kładce. Powierzchnia balustrad to 20m 2 a powierzchnia konstrukcji nośnej to 40m 2. Łączna powierzchnia do zabezpieczenia antykorozyjnego to 60m 2.

5 c. Kładka przez rzekę Mogielnicę w miejscowości Pniewy, obiekt znajduje się w ciągu drogi wojewódzkiej nr 187 w km 0+520,00. Jest to konstrukcja jednoprzęsłowa. Obiekt znajduje się w obszarze zabudowanym. Do zabezpieczenia jest cała konstrukcja kładki balustrady i konstrukcja nośna. Konstrukcja nośna kładki składa się z 2 dźwigarów blachownice spawane h=550, długość dźwigarów głównych to 16,00m oraz 7 poprzecznic z ceowników C300, kaŝdy długości 1,85cm. Balustrada wykonana jest płaskowników. Do kładki powieszone są urządzenia obce urządzenia telekomunikacyjne, 2 rury stalowe Ø125. Długość balustrady na obiekcie to 2x17,50m a wysokość 1,00m. Łączna powierzchnia do zabezpieczenia antykorozyjnego to 110m 2.

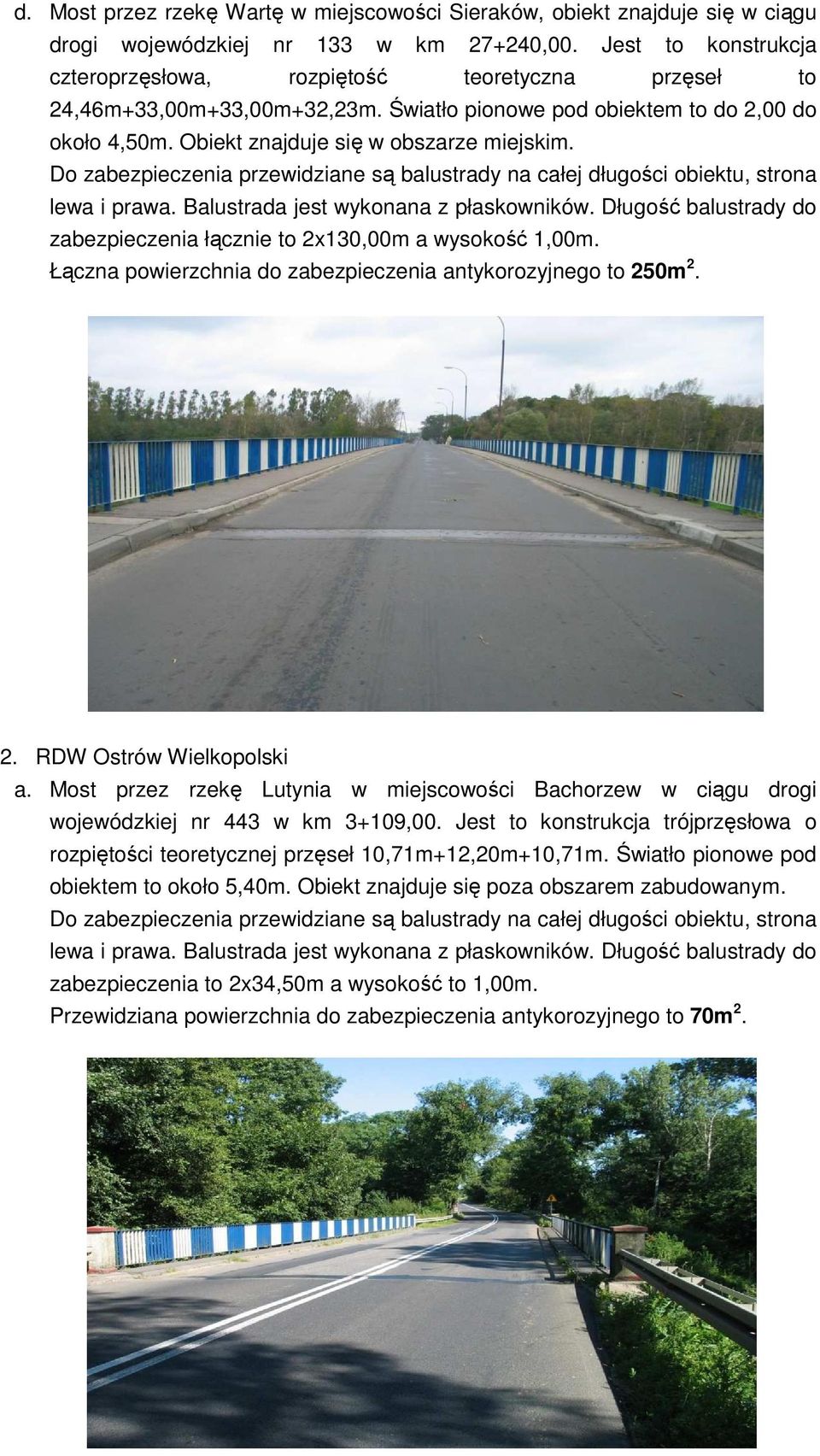

6 d. Most przez rzekę Wartę w miejscowości Sieraków, obiekt znajduje się w ciągu drogi wojewódzkiej nr 133 w km ,00. Jest to konstrukcja czteroprzęsłowa, rozpiętość teoretyczna przęseł to 24,46m+33,00m+33,00m+32,23m. Światło pionowe pod obiektem to do 2,00 do około 4,50m. Obiekt znajduje się w obszarze miejskim. Do zabezpieczenia przewidziane są balustrady na całej długości obiektu, strona lewa i prawa. Balustrada jest wykonana z płaskowników. Długość balustrady do zabezpieczenia łącznie to 2x130,00m a wysokość 1,00m. Łączna powierzchnia do zabezpieczenia antykorozyjnego to 250m RDW Ostrów Wielkopolski a. Most przez rzekę Lutynia w miejscowości Bachorzew w ciągu drogi wojewódzkiej nr 443 w km 3+109,00. Jest to konstrukcja trójprzęsłowa o rozpiętości teoretycznej przęseł 10,71m+12,20m+10,71m. Światło pionowe pod obiektem to około 5,40m. Obiekt znajduje się poza obszarem zabudowanym. Do zabezpieczenia przewidziane są balustrady na całej długości obiektu, strona lewa i prawa. Balustrada jest wykonana z płaskowników. Długość balustrady do zabezpieczenia to 2x34,50m a wysokość to 1,00m. Przewidziana powierzchnia do zabezpieczenia antykorozyjnego to 70m 2.

7 b. Most przez rzekę Grabówka w miejscowości Grab w ciągu drogi wojewódzkiej nr 443 w km ,00. Jest to konstrukcja trójprzęsłowa o rozpiętości teoretycznej przęseł 8,00m+10,00m+8,00m. Światło pionowe pod obiektem to około 1,95m. Obiekt znajduje się poza obszarem zabudowanym. Do zabezpieczenia przewidziane są balustrady na całej długości obiektu, strona lewa i prawa. Balustrada jest wykonana z płaskowników. Długość balustrady do zabezpieczenia to 2x30,00m a wysokość to 1,00m. Przewidziana powierzchnia do zabezpieczenia antykorozyjnego to 60m 2. c. Most przez rzekę Prosna w miejscowości Gizałki w ciągu drogi wojewódzkiej nr 443 w km ,00. Jest to konstrukcja sześcioprzęsłowa o rozpiętości teoretycznej poszczególnych przęseł 13,65m+4x14,00m+13,65m. Światło pionowe pod obiektem to około 4,50m. Obiekty znajduje się w obszarze zabudowanym. Do zabezpieczenia przewidziane są balustrady na całej długości obiektu, strona lewa i prawa. Balustrada jest wykonana z płaskowników. Długość balustrady do zabezpieczenia to 2x95,00m a wysokość to 1,00m. Przewidziana powierzchnia do zabezpieczenia antykorozyjnego to 180m 2.

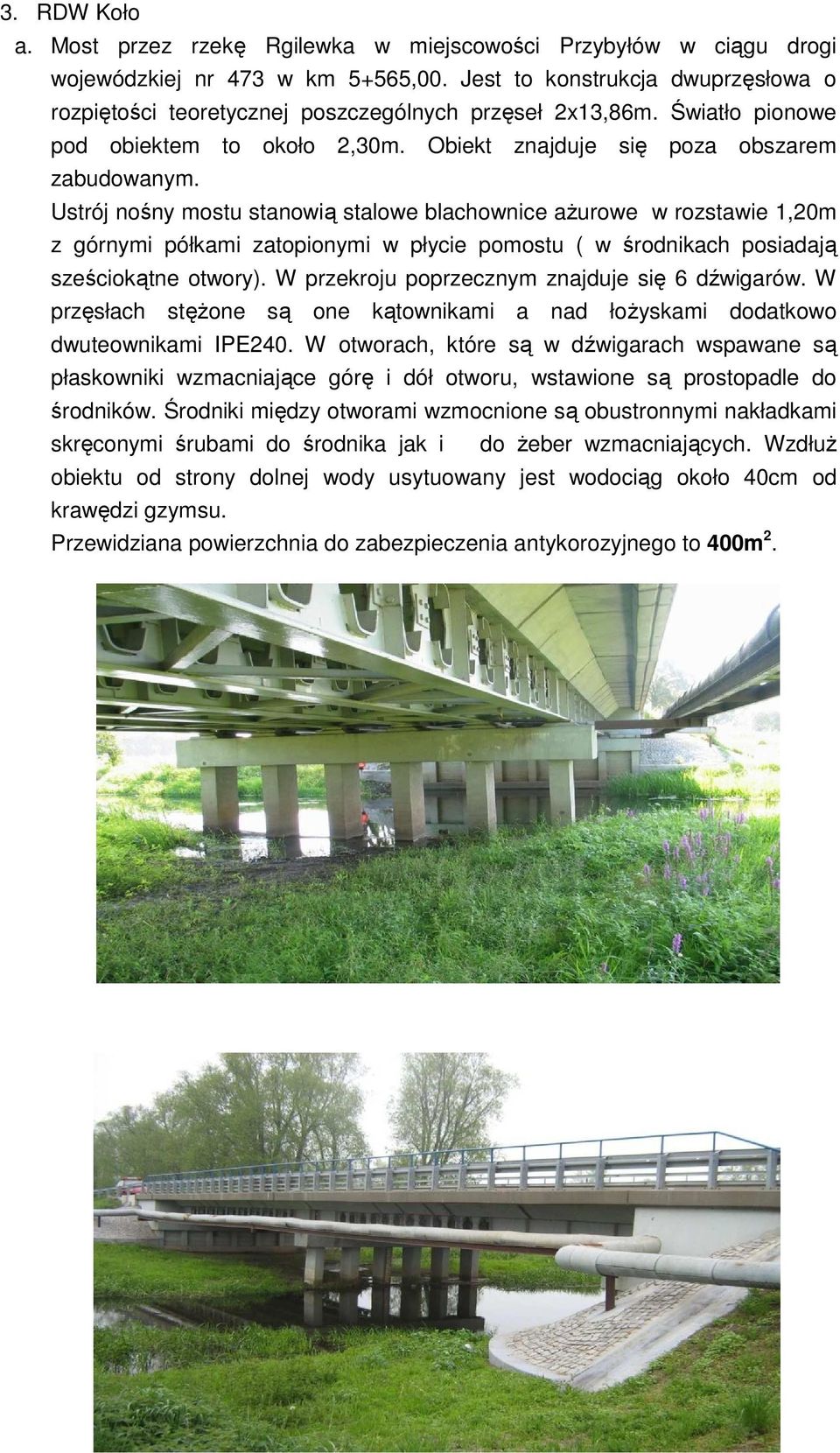

8 3. RDW Koło a. Most przez rzekę Rgilewka w miejscowości Przybyłów w ciągu drogi wojewódzkiej nr 473 w km 5+565,00. Jest to konstrukcja dwuprzęsłowa o rozpiętości teoretycznej poszczególnych przęseł 2x13,86m. Światło pionowe pod obiektem to około 2,30m. Obiekt znajduje się poza obszarem zabudowanym. Ustrój nośny mostu stanowią stalowe blachownice aŝurowe w rozstawie 1,20m z górnymi półkami zatopionymi w płycie pomostu ( w środnikach posiadają sześciokątne otwory). W przekroju poprzecznym znajduje się 6 dźwigarów. W przęsłach stęŝone są one kątownikami a nad łoŝyskami dodatkowo dwuteownikami IPE240. W otworach, które są w dźwigarach wspawane są płaskowniki wzmacniające górę i dół otworu, wstawione są prostopadle do środników. Środniki między otworami wzmocnione są obustronnymi nakładkami skręconymi śrubami do środnika jak i do Ŝeber wzmacniających. WzdłuŜ obiektu od strony dolnej wody usytuowany jest wodociąg około 40cm od krawędzi gzymsu. Przewidziana powierzchnia do zabezpieczenia antykorozyjnego to 400m 2.

9 Opracowanie wykonał: Zatwierdził: Poznań r.
