Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z wykonaniem rur osonowych pod przysza sygnalizacje!wietln.

Transkrypt

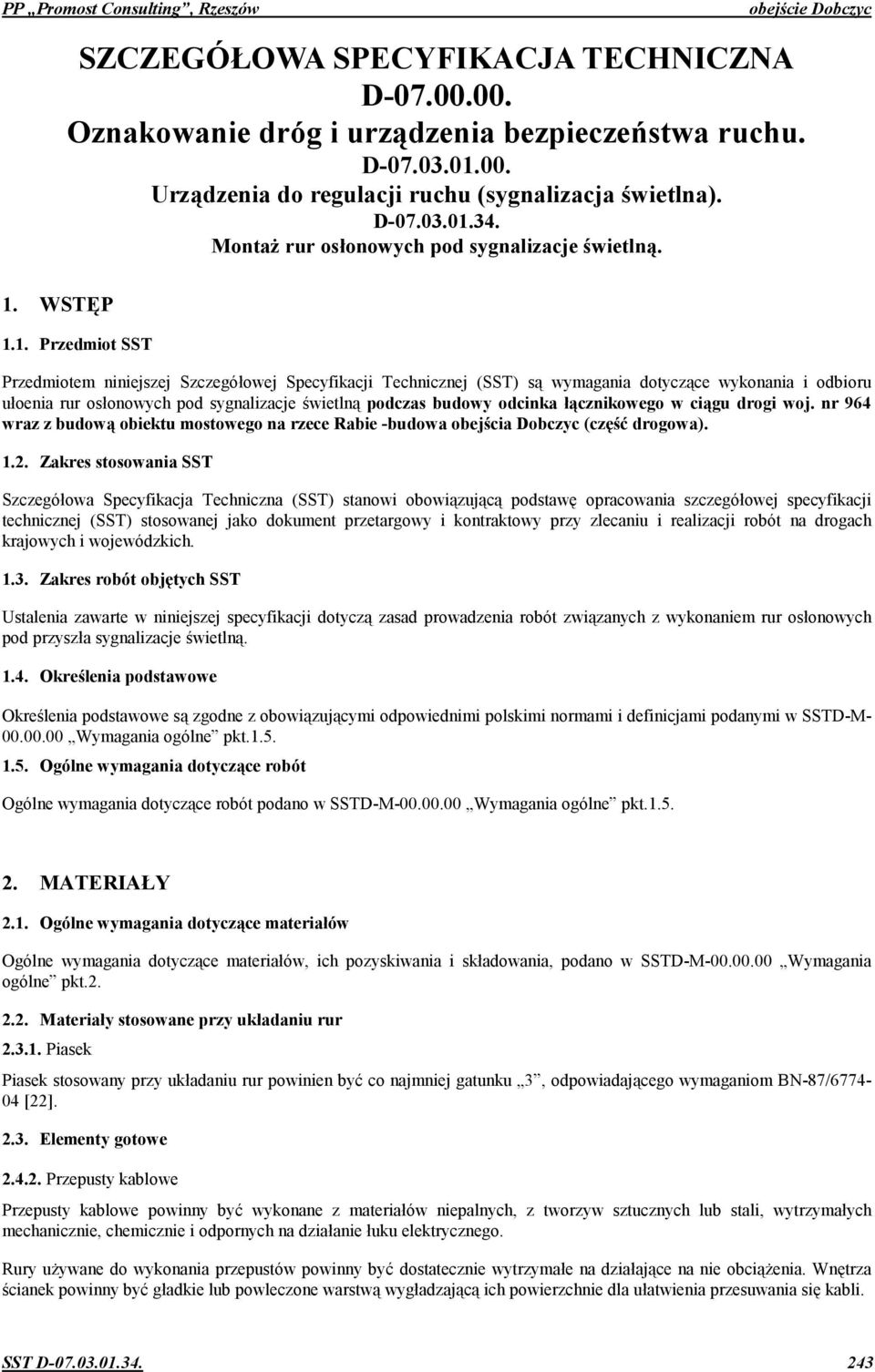

1 PP Promost Consulting, Rzeszów obejcie Dobczyc 1. WST<P SZCZEGÓOWA SPECYFIKACJA TECHNICZNA D Oznakowanie dróg i urz'dzenia bezpiecze+stwa ruchu. D Urz'dzenia do regulacji ruchu (sygnalizacja 6wietlna). D Monta: rur os;onowych pod sygnalizacje 6wietln' Przedmiot SST Przedmiotem niniejszej Szczegóowej Specyfikacji Technicznej (SST) s wymagania dotyczce wykonania i odbioru uoenia rur osonowych pod sygnalizacje!wietln podczas budowy odcinka ;'cznikowego w ci'gu drogi woj. nr 964 wraz z budow' obiektu mostowego na rzece Rabie -budowa obej6cia Dobczyc (cza6b drogowa) Zakres stosowania SST Szczegóowa Specyfikacja Techniczna (SST) stanowi obowizujc podstaw" opracowania szczegóowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich Zakres robót objatych SST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z wykonaniem rur osonowych pod przysza sygnalizacje!wietln Okre6lenia podstawowe Okre!lenia podstawowe s zgodne z obowizujcymi odpowiednimi polskimi normami i definicjami podanymi w SSTD-M Wymagania ogólne pkt Ogólne wymagania dotycz'ce robót Ogólne wymagania dotyczce robót podano w SSTD-M Wymagania ogólne pkt MATERIAY 2.1. Ogólne wymagania dotycz'ce materia;ów Ogólne wymagania dotyczce materiaów, ich pozyskiwania i skadowania, podano w SSTD-M Wymagania ogólne pkt Materia;y stosowane przy uk;adaniu rur Piasek Piasek stosowany przy ukadaniu rur powinien by1 co najmniej gatunku 3, odpowiadajcego wymaganiom BN-87/ [22] Elementy gotowe Przepusty kablowe Przepusty kablowe powinny by1 wykonane z materiaów niepalnych, z tworzyw sztucznych lub stali, wytrzymaych mechanicznie, chemicznie i odpornych na dziaanie uku elektrycznego. Rury u=ywane do wykonania przepustów powinny by1 dostatecznie wytrzymae na dziaajce na nie obci=enia. Wn"trza!cianek powinny by1 gadkie lub powleczone warstw wygadzajc ich powierzchnie dla uatwienia przesuwania si" kabli. SST D

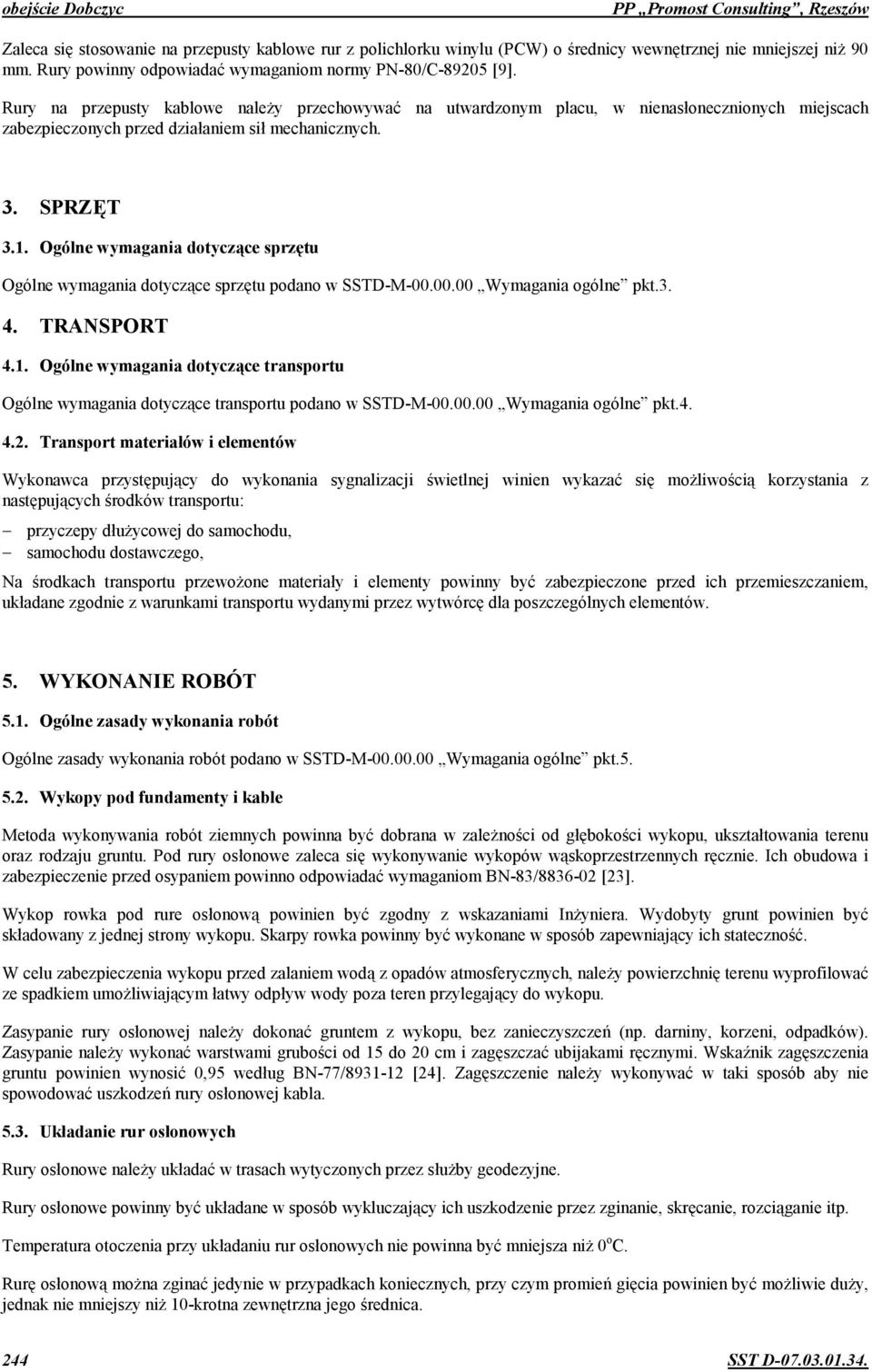

2 obejcie Dobczyc PP Promost Consulting, Rzeszów Zaleca si" stosowanie na przepusty kablowe rur z polichlorku winylu (PCW) o!rednicy wewn"trznej nie mniejszej ni= 90 mm. Rury powinny odpowiada1 wymaganiom normy PN-80/C [9]. Rury na przepusty kablowe nale=y przechowywa1 na utwardzonym placu, w nienasonecznionych miejscach zabezpieczonych przed dziaaniem si mechanicznych. 3. SPRZ<T 3.1. Ogólne wymagania dotycz'ce sprzatu Ogólne wymagania dotyczce sprz"tu podano w SSTD-M Wymagania ogólne pkt TRANSPORT 4.1. Ogólne wymagania dotycz'ce transportu Ogólne wymagania dotyczce transportu podano w SSTD-M Wymagania ogólne pkt Transport materia;ów i elementów Wykonawca przyst"pujcy do wykonania sygnalizacji!wietlnej winien wykaza1 si" mo=liwo!ci korzystania z nast"pujcych!rodków transportu: przyczepy du=ycowej do samochodu, samochodu dostawczego, Na!rodkach transportu przewo=one materiay i elementy powinny by1 zabezpieczone przed ich przemieszczaniem, ukadane zgodnie z warunkami transportu wydanymi przez wytwórc" dla poszczególnych elementów. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SSTD-M Wymagania ogólne pkt Wykopy pod fundamenty i kable Metoda wykonywania robót ziemnych powinna by1 dobrana w zale=no!ci od g"boko!ci wykopu, uksztatowania terenu oraz rodzaju gruntu. Pod rury osonowe zaleca si" wykonywanie wykopów wskoprzestrzennych r"cznie. Ich obudowa i zabezpieczenie przed osypaniem powinno odpowiada1 wymaganiom BN-83/ [23]. Wykop rowka pod rure osonow powinien by1 zgodny z wskazaniami In=yniera. Wydobyty grunt powinien by1 skadowany z jednej strony wykopu. Skarpy rowka powinny by1 wykonane w sposób zapewniajcy ich stateczno!1. W celu zabezpieczenia wykopu przed zalaniem wod z opadów atmosferycznych, nale=y powierzchni" terenu wyprofilowa1 ze spadkiem umo=liwiajcym atwy odpyw wody poza teren przylegajcy do wykopu. Zasypanie rury osonowej nale=y dokona1 gruntem z wykopu, bez zanieczyszczec (np. darniny, korzeni, odpadków). Zasypanie nale=y wykona1 warstwami grubo!ci od 15 do 20 cm i zag"szcza1 ubijakami r"cznymi. WskaDnik zag"szczenia gruntu powinien wynosi1 0,95 wedug BN-77/ [24]. Zag"szczenie nale=y wykonywa1 w taki sposób aby nie spowodowa1 uszkodzec rury osonowej kabla Uk;adanie rur os;onowych Rury osonowe nale=y ukada1 w trasach wytyczonych przez su=by geodezyjne. Rury osonowe powinny by1 ukadane w sposób wykluczajcy ich uszkodzenie przez zginanie, skr"canie, rozciganie itp. Temperatura otoczenia przy ukadaniu rur osonowych nie powinna by1 mniejsza ni= 0 o C. Rur" osonow mo=na zgina1 jedynie w przypadkach koniecznych, przy czym promiec gi"cia powinien by1 mo=liwie du=y, jednak nie mniejszy ni= 10-krotna zewn"trzna jego!rednica. 244 SST D

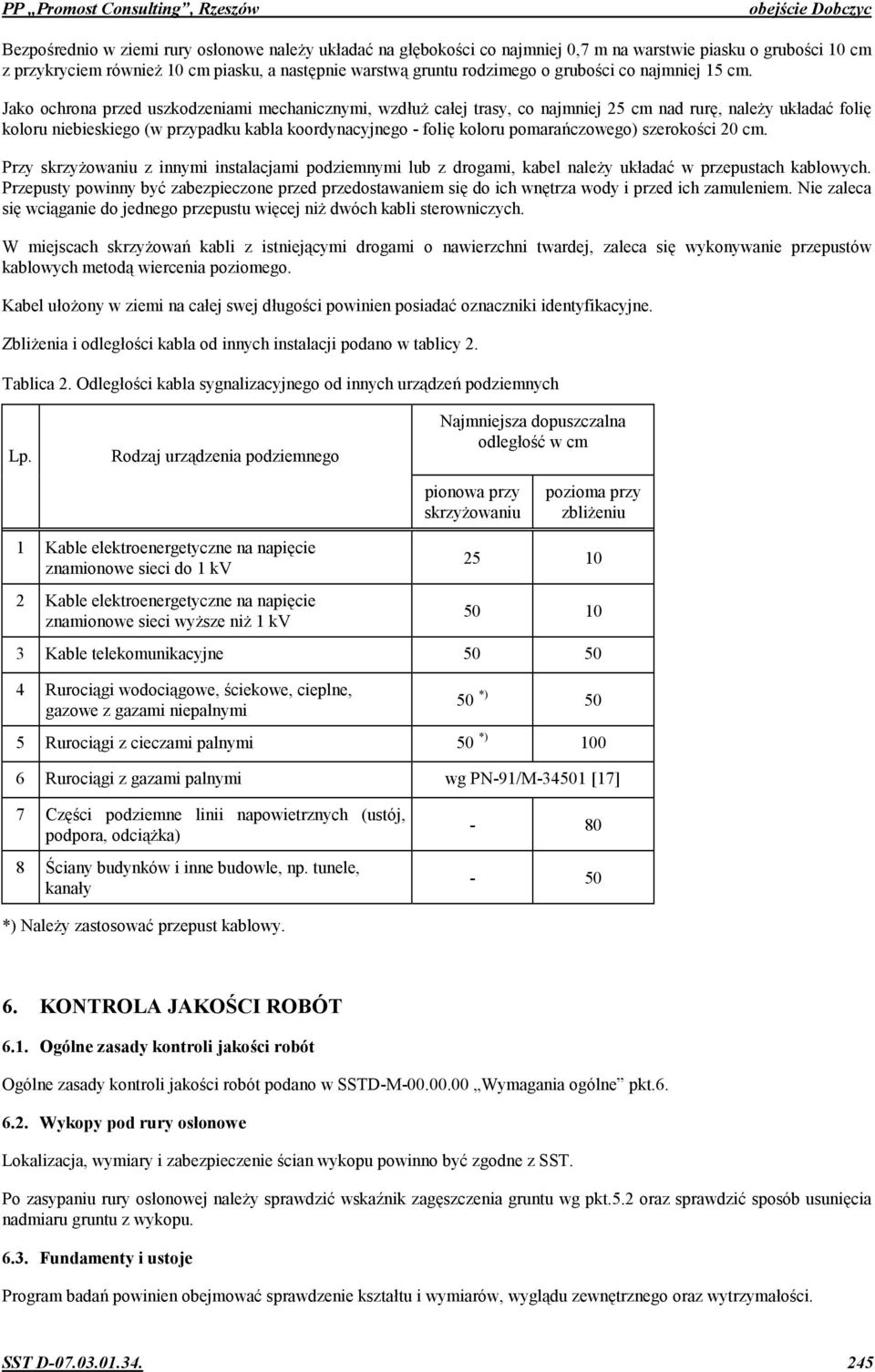

3 PP Promost Consulting, Rzeszów obejcie Dobczyc Bezpo!rednio w ziemi rury osonowe nale=y ukada1 na g"boko!ci co najmniej 0,7 m na warstwie piasku o grubo!ci 10 cm z przykryciem równie= 10 cm piasku, a nast"pnie warstw gruntu rodzimego o grubo!ci co najmniej 15 cm. Jako ochrona przed uszkodzeniami mechanicznymi, wzdu= caej trasy, co najmniej 25 cm nad rur", nale=y ukada1 foli" koloru niebieskiego (w przypadku kabla koordynacyjnego - foli" koloru pomaracczowego) szeroko!ci 20 cm. Przy skrzy=owaniu z innymi instalacjami podziemnymi lub z drogami, kabel nale=y ukada1 w przepustach kablowych. Przepusty powinny by1 zabezpieczone przed przedostawaniem si" do ich wn"trza wody i przed ich zamuleniem. Nie zaleca si" wciganie do jednego przepustu wi"cej ni= dwóch kabli sterowniczych. W miejscach skrzy=owac kabli z istniejcymi drogami o nawierzchni twardej, zaleca si" wykonywanie przepustów kablowych metod wiercenia poziomego. Kabel uo=ony w ziemi na caej swej dugo!ci powinien posiada1 oznaczniki identyfikacyjne. Zbli=enia i odlego!ci kabla od innych instalacji podano w tablicy 2. Tablica 2. Odlego!ci kabla sygnalizacyjnego od innych urzdzec podziemnych Lp. Rodzaj urzdzenia podziemnego Najmniejsza dopuszczalna odlego!1 w cm pionowa przy skrzy=owaniu pozioma przy zbli=eniu 1 Kable elektroenergetyczne na napi"cie znamionowe sieci do 1 kv 2 Kable elektroenergetyczne na napi"cie znamionowe sieci wy=sze ni= 1 kv Kable telekomunikacyjne Rurocigi wodocigowe,!ciekowe, cieplne, gazowe z gazami niepalnymi 50 *) 50 5 Rurocigi z cieczami palnymi 50 *) Rurocigi z gazami palnymi wg PN-91/M [17] 7 Cz"!ci podziemne linii napowietrznych (ustój, podpora, odci=ka) 8 Jciany budynków i inne budowle, np. tunele, kanay *) Nale=y zastosowa1 przepust kablowy. 6. KONTROLA JAKOHCI ROBÓT 6.1. Ogólne zasady kontroli jako6ci robót Ogólne zasady kontroli jako!ci robót podano w SSTD-M Wymagania ogólne pkt Wykopy pod rury os;onowe Lokalizacja, wymiary i zabezpieczenie!cian wykopu powinno by1 zgodne z SST. Po zasypaniu rury osonowej nale=y sprawdzi1 wskadnik zag"szczenia gruntu wg pkt.5.2 oraz sprawdzi1 sposób usuni"cia nadmiaru gruntu z wykopu Fundamenty i ustoje Program badac powinien obejmowa1 sprawdzenie ksztatu i wymiarów, wygldu zewn"trznego oraz wytrzymao!ci. SST D

4 obejcie Dobczyc PP Promost Consulting, Rzeszów Parametry te powinny by1 zgodne z wymaganiami zawartymi w dokumentacji projektowej oraz wymaganiami PN-80/B [1], PN-88/B [6]. Ponadto nale=y sprawdzi1 dokadno!1 ustawienia w planie i rz"dne posadowienia Linia kablowa W czasie wykonywania i po zakocczeniu robót kablowych nale=y przeprowadzi1 nast"pujce pomiary: g"boko!ci zakopania rury osonowej, grubo!ci podsypki piaskowej nad i pod rure osonow, odlego!ci folii ochronnej od rusty osonowej. Ponadto nale=y sprawdzi1 wskadnik zag"szczenia gruntu nad rur (jak w p. 5.2) i rozplantowanie nadmiaru ziemi. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SSTD-M Wymagania ogólne pkt Jednostka obmiarowa Jednostk obmiarow jest 1 m uo=onej rury osonowej. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SSTD-M Wymagania ogólne pkt.8. Roboty uznaje si" za wykonane zgodnie SST i wymaganiami In=yniera, je=eli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt.6 day wyniki pozytywne Odbiór robót zanikaj'cych i ulegaj'cych zakryciu Odbiorowi robót zanikajcych i ulegajcych zakryciu podlegaj: wykopy pod rur" osonow, uo=enie rury osonowej z wykonaniem podsypki pod i nad rur, wykonanie uziomów ta!mowych. 9. PODSTAWA PATNOHCI 9.1. Ogólne ustalenia dotycz'ce podstawy p;atno6ci Ogólne ustalenia dotyczce podstawy patno!ci podano w SSTD-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena 1m rury osonowej pod sygnalizacje!wietln obejmuje: wyznaczenie robót w terenie, dostarczenie materiaów, wykopy pod rure osonow, zasypanie rur osonowych, zag"szczenie gruntu oraz rozplantowanie lub odwiezienie nadmiaru gruntu, ukadanie rur z podsypk i zasypk piaskow oraz z foli ochronn. 10. PRZEPISY ZWIJZANE Normy 1. PN-80/B Elektroenergetyczne linie napowietrzne. Fundamenty konstrukcji wsporczych 246 SST D

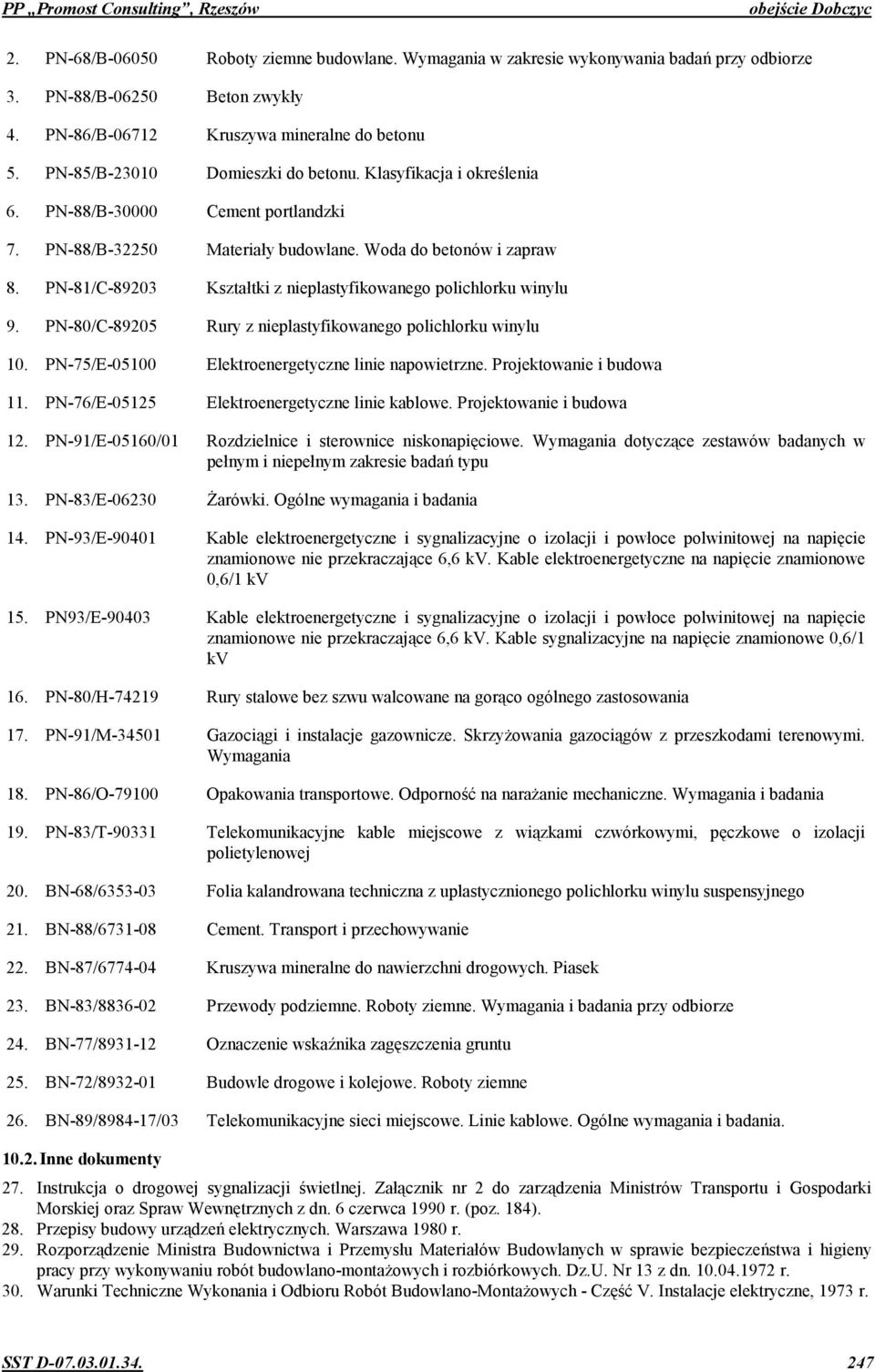

5 PP Promost Consulting, Rzeszów obejcie Dobczyc 2. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania badac przy odbiorze 3. PN-88/B Beton zwyky 4. PN-86/B Kruszywa mineralne do betonu 5. PN-85/B Domieszki do betonu. Klasyfikacja i okre!lenia 6. PN-88/B Cement portlandzki 7. PN-88/B Materiay budowlane. Woda do betonów i zapraw 8. PN-81/C Ksztatki z nieplastyfikowanego polichlorku winylu 9. PN-80/C Rury z nieplastyfikowanego polichlorku winylu 10. PN-75/E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa 11. PN-76/E Elektroenergetyczne linie kablowe. Projektowanie i budowa 12. PN-91/E-05160/01 Rozdzielnice i sterownice niskonapi"ciowe. Wymagania dotyczce zestawów badanych w penym i niepenym zakresie badac typu 13. PN-83/E Marówki. Ogólne wymagania i badania 14. PN-93/E Kable elektroenergetyczne i sygnalizacyjne o izolacji i powoce polwinitowej na napi"cie znamionowe nie przekraczajce 6,6 kv. Kable elektroenergetyczne na napi"cie znamionowe 0,6/1 kv 15. PN93/E Kable elektroenergetyczne i sygnalizacyjne o izolacji i powoce polwinitowej na napi"cie znamionowe nie przekraczajce 6,6 kv. Kable sygnalizacyjne na napi"cie znamionowe 0,6/1 kv 16. PN-80/H Rury stalowe bez szwu walcowane na gorco ogólnego zastosowania 17. PN-91/M Gazocigi i instalacje gazownicze. Skrzy=owania gazocigów z przeszkodami terenowymi. Wymagania 18. PN-86/O Opakowania transportowe. Odporno!1 na nara=anie mechaniczne. Wymagania i badania 19. PN-83/T Telekomunikacyjne kable miejscowe z wizkami czwórkowymi, p"czkowe o izolacji polietylenowej 20. BN-68/ Folia kalandrowana techniczna z uplastycznionego polichlorku winylu suspensyjnego 21. BN-88/ Cement. Transport i przechowywanie 22. BN-87/ Kruszywa mineralne do nawierzchni drogowych. Piasek 23. BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze 24. BN-77/ Oznaczenie wskadnika zag"szczenia gruntu 25. BN-72/ Budowle drogowe i kolejowe. Roboty ziemne 26. BN-89/ /03 Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogólne wymagania i badania Inne dokumenty 27. Instrukcja o drogowej sygnalizacji!wietlnej. Zacznik nr 2 do zarzdzenia Ministrów Transportu i Gospodarki Morskiej oraz Spraw Wewn"trznych z dn. 6 czerwca 1990 r. (poz. 184). 28. Przepisy budowy urzdzec elektrycznych. Warszawa 1980 r. 29. Rozporzdzenie Ministra Budownictwa i Przemysu Materiaów Budowlanych w sprawie bezpieczecstwa i higieny pracy przy wykonywaniu robót budowlano-monta=owych i rozbiórkowych. Dz.U. Nr 13 z dn r. 30. Warunki Techniczne Wykonania i Odbioru Robót Budowlano-Monta=owych - Cz"!1 V. Instalacje elektryczne, 1973 r. SST D

6 obejcie Dobczyc PP Promost Consulting, Rzeszów 31. Rozporzdzenie Ministra Przemysu z dn r. w sprawie warunków technicznych, jakim powinny odpowiada1 urzdzenia elektroenergetyczne w zakresie ochrony przeciwpora=eniowej. Dz.U. Nr 81 z dn r. 32. Instrukcja zabezpieczec przed korozj konstrukcji betonowych, nr 240 wyd. przez ITB w 1982 r. 248 SST D
