1 PUE HY10 TERMINAL WAGOWY INSTRUKCJA OBSŁUGI ITKU PL

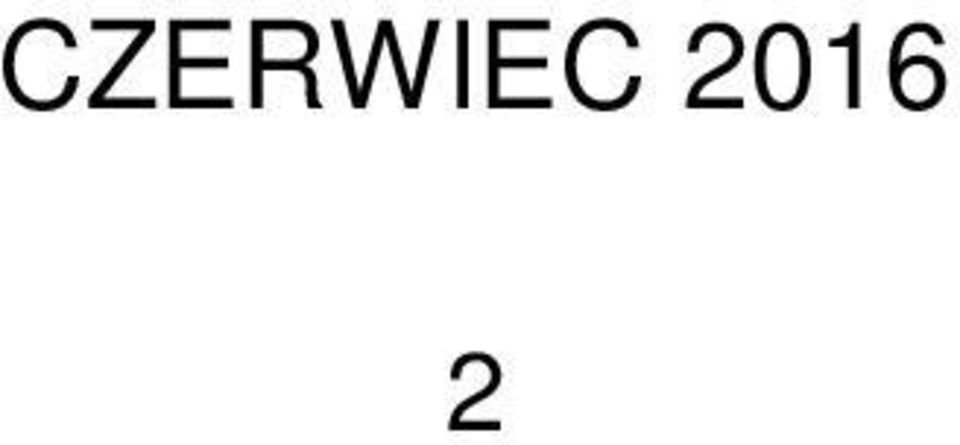

2 CZERWIEC

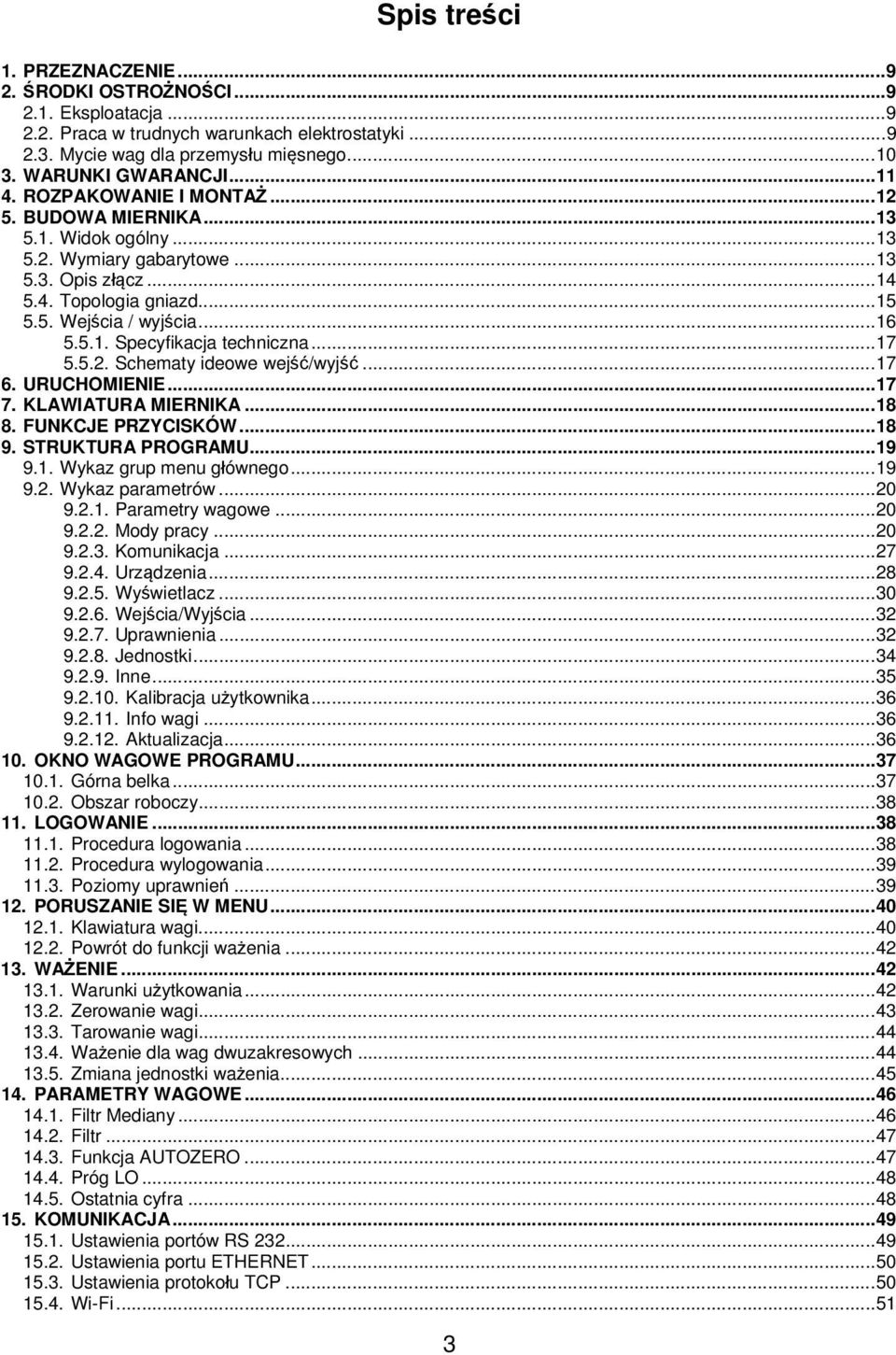

3 Spis treści 1. PRZEZNACZENIE ŚRODKI OSTROŻNOŚCI Eksploatacja Praca w trudnych warunkach elektrostatyki Mycie wag dla przemysłu mięsnego WARUNKI GWARANCJI ROZPAKOWANIE I MONTAŻ BUDOWA MIERNIKA Wido k ogólny W ymiary gabarytowe Opis z łącz T opologia gniazd Wejśc ia / wyjścia Specy fikacja techniczna Schematy ideowe wejść/wyjść URUCHOMIENIE KLAWIATURA MIERNIKA FUNKCJE PRZYCISKÓW STRUKTURA PROGRAMU Wykaz grup menu głównego Wykaz parametrów Parametry wagowe Mody pracy Kom unikacja Urz ądzenia Wy świetlacz We jścia/wyjścia U prawnienia Jedno stki In ne Kalibracja użytkownika Info wagi Aktualizacja OKN O WAGOWE PROGRAMU Górna belka Obszar roboczy LOGOWANIE Procedura logowania Procedura wylogowania Poziomy uprawnień PORUSZANIE SIĘ W MENU Klawiatura wagi Powrót do funkcji ważenia WAŻ ENIE Warunki użytkowania Zerowanie wagi Tarowanie wagi Ważenie dla wag dwuzakresowych Zmiana jednostki ważenia PAR AMETRY WAGOWE Filtr Mediany Filtr Funkcja AUTOZERO Próg LO Ostatnia cyfra KOM UNIKACJA Ustawienia portów RS Ustawienia portu ETHERNET Ustawienia protokołu TCP Wi-Fi

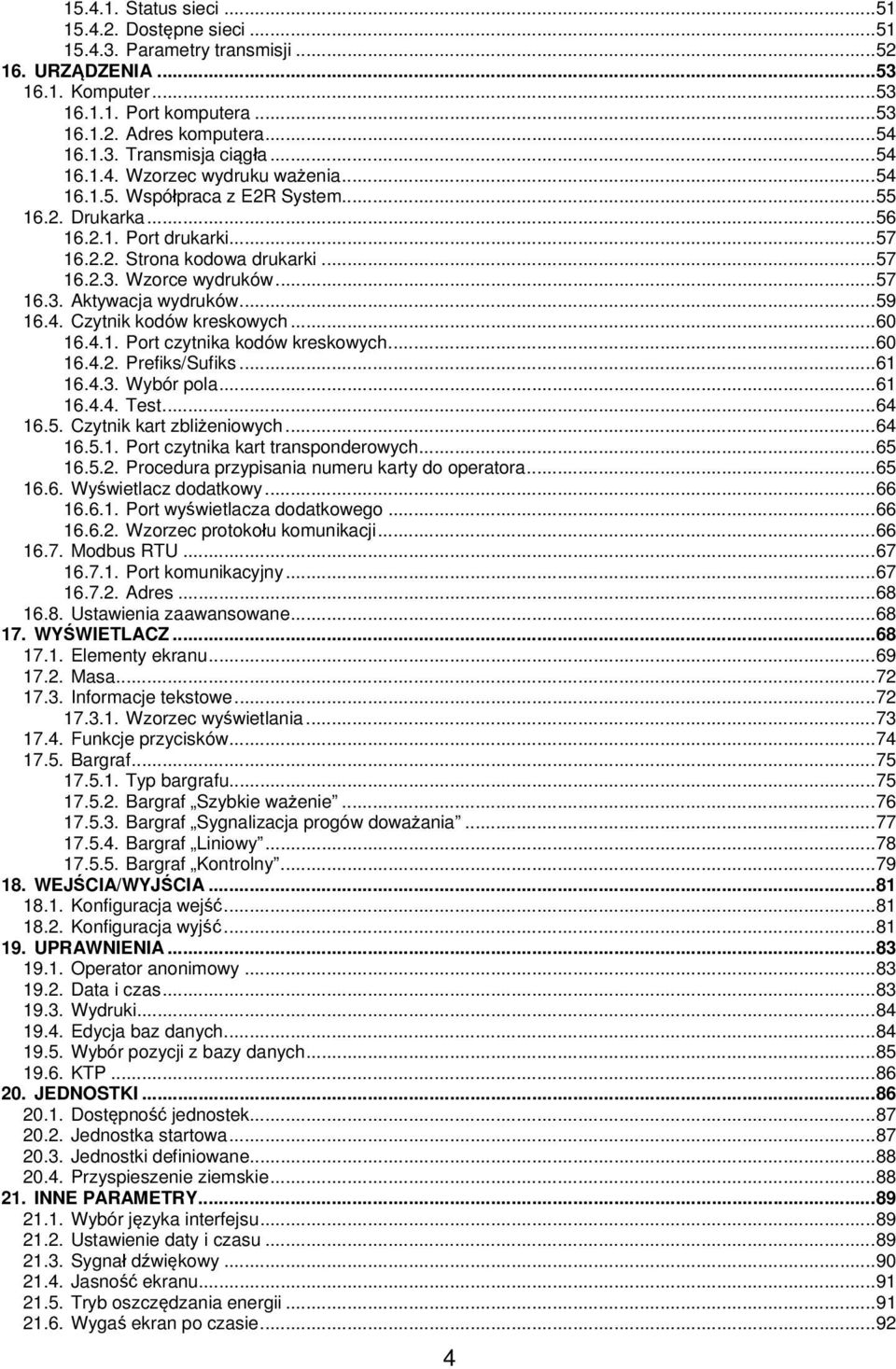

4 Status sieci Dostępne sieci Parametry transmisji URZ ĄDZENIA Komput er Port komputera Adres komputera Transmisja ciągła Wzorzec wydruku ważenia Współpraca z E2R System Druka rka Port drukarki Strona kodowa drukarki Wzorce wydruków Aktywacja wydruków Czytnik kodów kreskowych Port czytnika kodów kreskowych Prefiks/Sufiks Wybór pola Test Czytnik kart zbliżeniowych Port czytnika kart transponderowych Procedura przypisania numeru karty do operatora Wyświe tlacz dodatkowy Port wyświetlacza dodatkowego Wzorzec protokołu komunikacji Modbus RTU Port komunikacyjny Adres Ustawienia zaawansowane WYŚ WIETLACZ Elementy ekranu Masa Informa cje tekstowe Wzorzec wyświetlania Funkcje przycisków Bargra f Typ bargrafu Bargraf Szybkie ważenie Bargraf Sygnalizacja progów doważania Bargraf Liniowy Bargraf Kontrolny WEJ ŚCIA/WYJŚCIA Konfiguracja wejść Konfiguracja wyjść UPR AWNIENIA Operator anonimowy Data i czas Wydruki Edycja baz danych Wybór pozycji z bazy danych KTP JEDNOSTKI Dostępność jednostek Jednostka startowa Jednostki definiowane Przyspieszenie ziemskie INN E PARAMETRY Wybór języka interfejsu Ustawienie daty i czasu Sygnał dźwiękowy Jasność ekranu Tryb oszczędzania energii Wygaś ekran po czasie

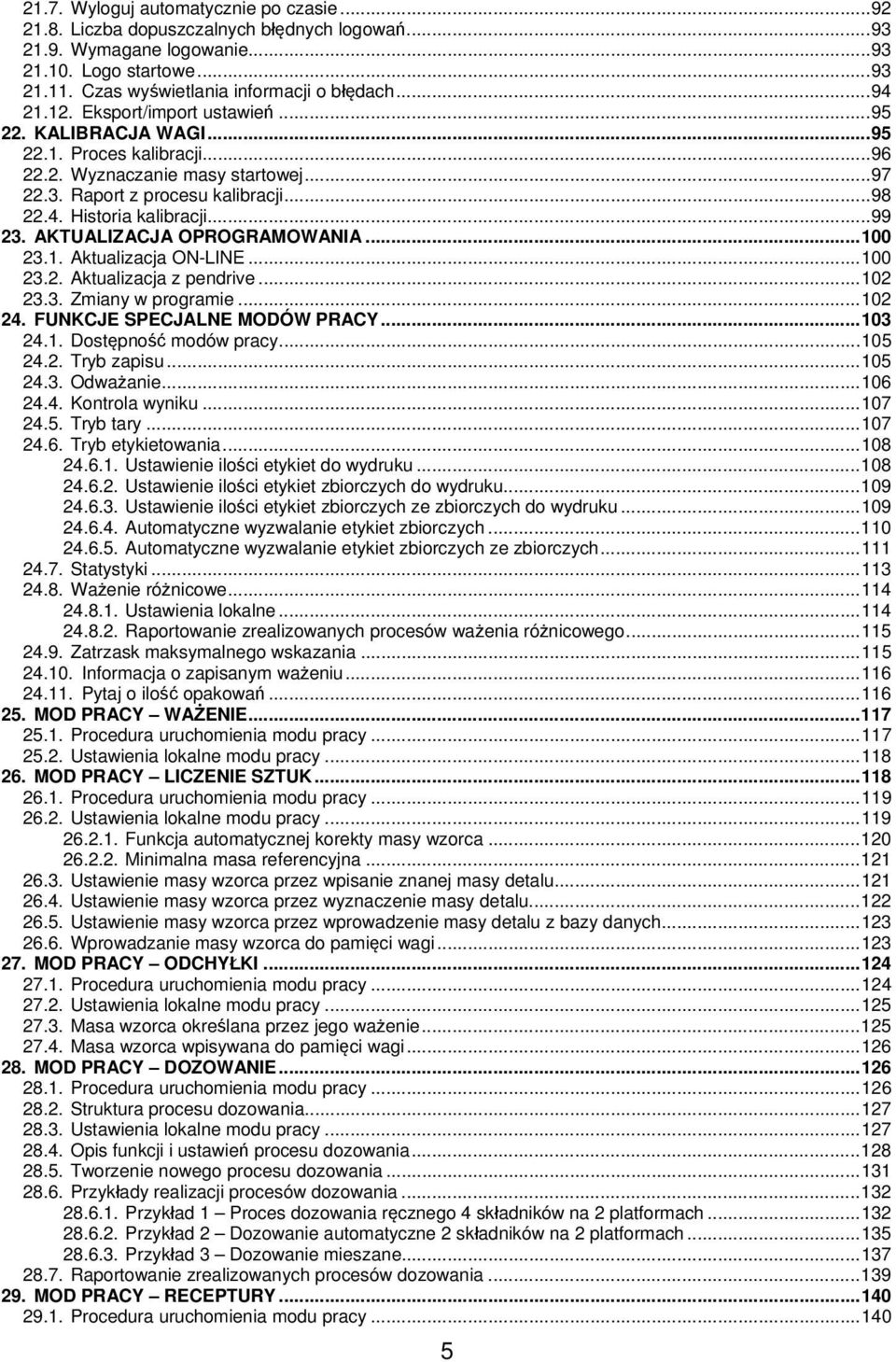

5 21.7. Wyloguj automatycznie po czasie Liczba dopuszczalnych błędnych logowań W ymagane logowanie Logo startowe Czas wyświetlania informacji o błędach Eksport/import ustawień KALI BRACJA WAGI Proces kalibracji Wyznaczanie masy startowej Raport z procesu kalibracji Historia kalibracji AKT UALIZACJA OPROGRAMOWANIA Aktualizacja ON-LINE Aktualizacja z pendrive Zmiany w programie FUNKCJE SPECJALNE MODÓW PRACY Dostępność modów pracy Tryb zapisu Odważanie Kontrola wyniku Tryb tary Tryb etykietowania Ustawienie ilości etykiet do wydruku Ustawienie ilości etykiet zbiorczych do wydruku Ustawienie ilości etykiet zbiorczych ze zbiorczych do wydruku Automatyczne wyzwalanie etykiet zbiorczych Automatyczne wyzwalanie etykiet zbiorczych ze zbiorczych Statystyki Ważenie różnicowe Ustawienia lokalne Raportowanie zrealizowanych procesów ważenia różnicowego Z atrzask maksymalnego wskazania Informacja o zapisanym ważeniu Pytaj o ilość opakowań MOD PRACY WAŻENIE Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy MOD PRACY LICZENIE SZTUK Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy Funkcja automatycznej korekty masy wzorca Minimalna masa referencyjna Ustawienie masy wzorca przez wpisanie znanej masy detalu Ustawienie masy wzorca przez wyznaczenie masy detalu Ustawienie masy wzorca przez wprowadzenie masy detalu z bazy danych Wprowadzanie masy wzorca do pamięci wagi MO D PRACY ODCHYŁKI Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy Masa wzorca określana przez jego ważenie Masa wzorca wpisywana do pamięci wagi MOD PRACY DOZOWANIE Procedura uruchomienia modu pracy Struktura procesu dozowania Ustawienia lokalne modu pracy Opis funkcji i ustawień procesu dozowania Tworzenie nowego procesu dozowania Przykłady realizacji procesów dozowania Przykład 1 Proces dozowania ręcznego 4 składników na 2 platformach Przykład 2 Dozowanie automatyczne 2 składników na 2 platformach Przykład 3 Dozowanie mieszane Raportowanie zrealizowanych procesów dozowania MOD PRACY RECEPTURY Procedura uruchomienia modu pracy

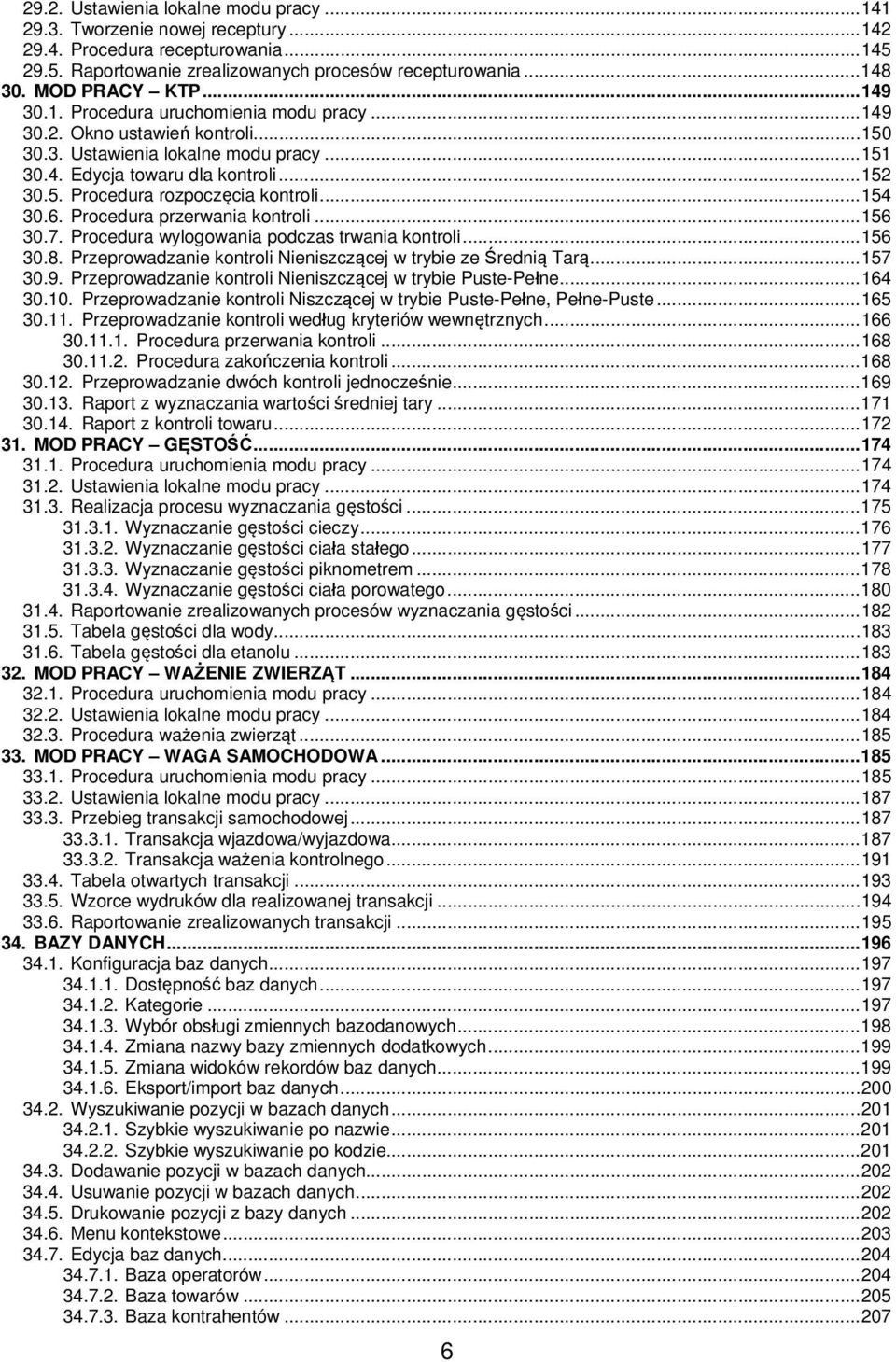

6 29.2. Ustawienia lokalne modu pracy Tworzenie nowej receptury Procedura recepturowania Raportowanie zrealizowanych procesów recepturowania MOD PRACY KTP Procedura uruchomienia modu pracy Okno ustawień kontroli Ustawienia lokalne modu pracy Edycja towaru dla kontroli Procedura rozpoczęcia kontroli Procedura przerwania kontroli Procedura wylogowania podczas trwania kontroli Przeprowadzanie kontroli Nieniszczącej w trybie ze Średnią Tarą P rzeprowadzanie kontroli Nieniszczącej w trybie Puste-Pełne Przeprowadzanie kontroli Niszczącej w trybie Puste-Pełne, Pełne-Puste Przeprow adzanie kontroli według kryteriów wewnętrznych Procedura przerwania kontroli Procedura zakończenia kontroli Przeprowadzanie dwóch kontroli jednocześnie Raport z wyznaczania wartości średniej tary Raport z kontroli towaru MOD PRACY GĘSTOŚĆ Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy Realiza cja procesu wyznaczania gęstości Wyznaczanie gęstości cieczy Wyznaczanie gęstości ciała stałego Wyznaczanie gęstości piknometrem Wyznaczanie gęstości ciała porowatego Raportowanie zrealizowanych procesów wyznaczania gęstości Tabela gęstości dla wody Tabela gęstości dla etanolu MOD PRACY WAŻENIE ZWIERZĄT Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy Procedura ważenia zwierząt MOD PRACY WAGA SAMOCHODOWA Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy Przebieg transakcji samochodowej Transakcja wjazdowa/wyjazdowa Transakcja ważenia kontrolnego Tabela otwartych transakcji Wzorce wydruków dla realizowanej transakcji Raportowanie zrealizowanych transakcji BAZ Y DANYCH Konfiguracja baz danych Dostępność baz danych Kategorie Wybór obsługi zmiennych bazodanowych Zmiana nazwy bazy zmiennych dodatkowych Zmiana widoków rekordów baz danych Eksport/import baz danych Wyszuk iwanie pozycji w bazach danych Szybkie wyszukiwanie po nazwie Szybkie wyszukiwanie po kodzie Dodawanie pozycji w bazach danych Usuwanie pozycji w bazach danych Drukowanie pozycji z bazy danych Menu kontekstowe Edycja baz danych Baza operatorów Baza towarów Baza kontrahentów

7 Baza procesów dozowań Baza receptur Baza harmonogramów KTP Baza samochodów Baza procesów identyfikacji B aza opakowań Baza magazynów Baza etykiet Baza zmiennych uniwersalnych Baza zmiennych dodatkowych Baza grafik RAP ORTY Konfiguracja raportów Dostępność raportów Konfiguracja numeru serii Konfiguracja numeru partii Pytaj o liczbę ważeń do usunięcia Usuwanie starszych danych Szybkie wyszukiwanie po dacie Raporty ważeń Filtrowanie Wydruk raportu Wykres ważeń Eksport bazy ważeń do pliku Licznik ważeń Podglą d raportów Ważenia Raporty dozowań Raporty receptur Raporty gęstości Raporty kontroli Raporty średnich tar Raporty wagi samochodowej Raporty ważeń różnicowych PRO CESY IDENTYFIKACJI Tworzenie procesu identyfikacji Wykaz funkcji procesu identyfikacji Procedura aktywacji procesu identyfikacji Aktywacja poprzez przycisk programowalny Aktywacja poprzez logowanie operatora Aktywacja poprzez wybór towaru Przykład tworzenia i realizacji procesu PROTOKÓŁ KOMUNIKACYJNY Informacje podstawowe Zestaw rozkazów obsługiwanych przez indykator Format odpowiedzi na pytanie z komputera Opis ko mend Zerowanie wagi Tarowanie wagi Podaj wartość tary Ustaw tarę Podaj wynik stabilny w jednostce podstawowej Podaj wynik natychmiast w jednostce podstawowej Podaj wyniki ze wszystkich platform natychmiast w jednostkach podstawowych Podaj wynik stabilny w jednostce aktualnej P odaj wynik natychmiast w jednostce aktualnej Włącz transmisję ciągłą w jednostce podstawowej Wyłącz transmisję ciągłą w jednostce podstawowej Włącz transmisję ciągłą w jednostce aktualnej Wyłącz transmisję ciągłą w jednostce aktualnej Ustaw dolny próg doważania Ustaw górny próg doważania Podaj wartość dolnego progu doważania Podaj wartość górnego progu doważania

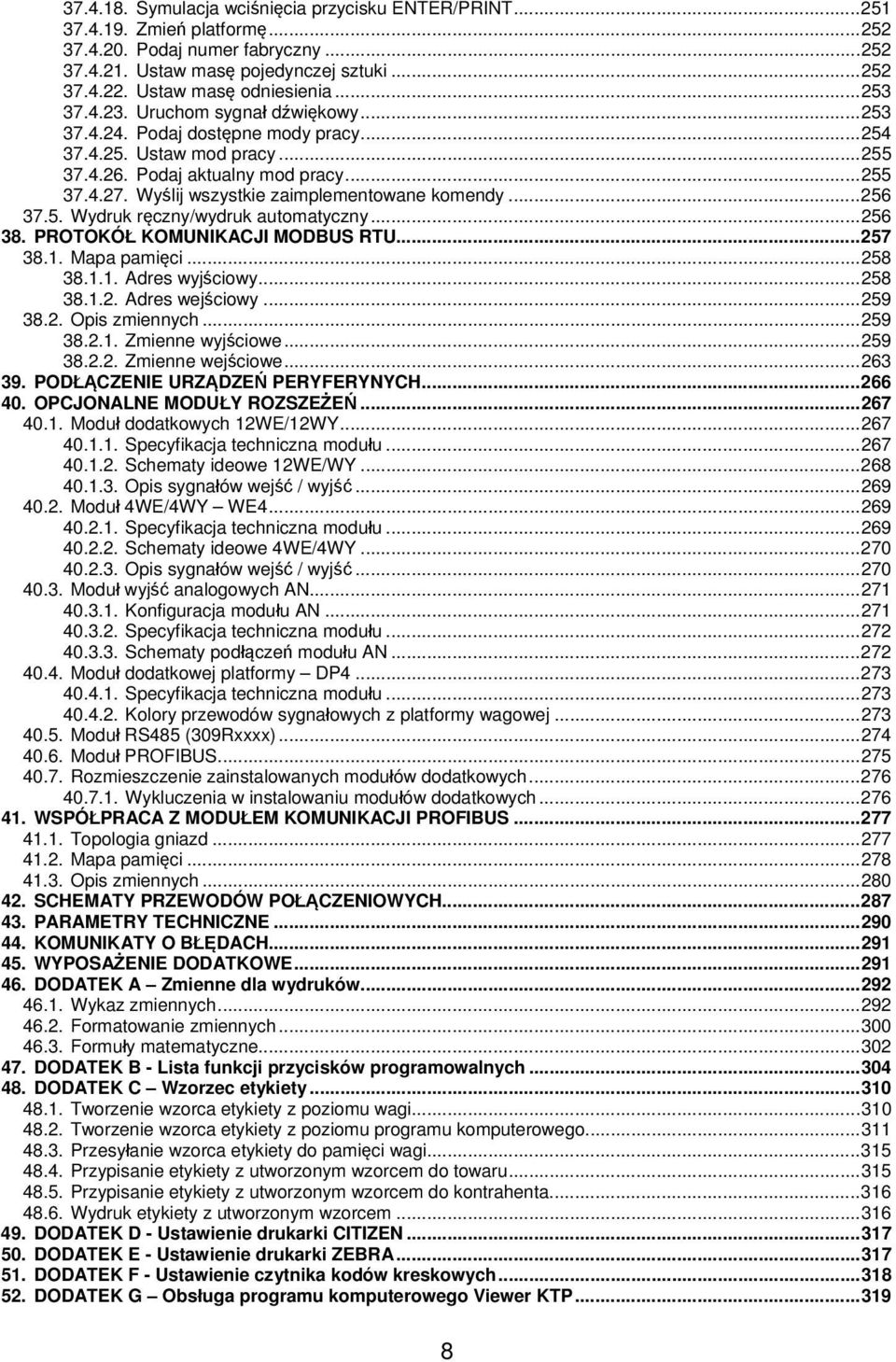

8 Symulacja wciśnięcia przycisku ENTER/PRINT Zmień platformę Podaj numer fabryczny Ustaw masę pojedynczej sztuki Ustaw masę odniesienia Uruchom sygnał dźwiękowy Podaj dostępne mody pracy Ustaw mod pracy Podaj aktualny mod pracy Wyślij wszystkie zaimplementowane komendy Wydruk ręczny/wydruk automatyczny PROTOKÓŁ KOMUNIKACJI MODBUS RTU Mapa pamięci Adres wyjściowy Adres wejściowy Opis zmiennych Zmienne wyjściowe Zmienne wejściowe PODŁĄCZENIE URZĄDZEŃ PERYFERYNYCH OPCJONALNE MODUŁY ROZSZEŻEŃ Moduł d odatkowych 12WE/12WY Specyfikacja techniczna modułu Schematy ideowe 12WE/WY Opis sygnałów wejść / wyjść Moduł 4 WE/4WY WE Specyfikacja techniczna modułu Schematy ideowe 4WE/4WY Opis sygnałów wejść / wyjść Moduł w yjść analogowych AN Konfiguracja modułu AN Specyfikacja techniczna modułu Schematy podłączeń modułu AN Moduł d odatkowej platformy DP Specyfikacja techniczna modułu Kolory przewodów sygnałowych z platformy wagowej Moduł RS485 (309Rxxxx) Moduł PROFIBUS Rozmieszczenie zainstalowanych modułów dodatkowych Wykluczenia w instalowaniu modułów dodatkowych WSPÓŁPRACA Z MODUŁEM KOMUNIKACJI PROFIBUS Topologia gniazd Mapa pamięci Opis zmiennych SCHEMATY PRZEWODÓW POŁĄCZENIOWYCH PARAMETRY TECHNICZNE KOMUNIKATY O BŁĘDACH WYPOSAŻENIE DODATKOWE DOD ATEK A Zmienne dla wydruków Wykaz zmiennych Formatowanie zmiennych Formuły matematyczne DODATEK B - Lista funkcji przycisków programowalnych DOD ATEK C Wzorzec etykiety Tworzenie wzorca etykiety z poziomu wagi Tworzenie wzorca etykiety z poziomu programu komputerowego Przesyłanie wzorca etykiety do pamięci wagi Przypisanie etykiety z utworzonym wzorcem do towaru Przypisanie etykiety z utworzonym wzorcem do kontrahenta Wydruk etykiety z utworzonym wzorcem DODATEK D - Ustawienie drukarki CITIZEN DODATEK E - Ustawienie drukarki ZEBRA DODATEK F - Ustawienie czytnika kodów kreskowych DODATEK G Obsługa programu komputerowego Viewer KTP

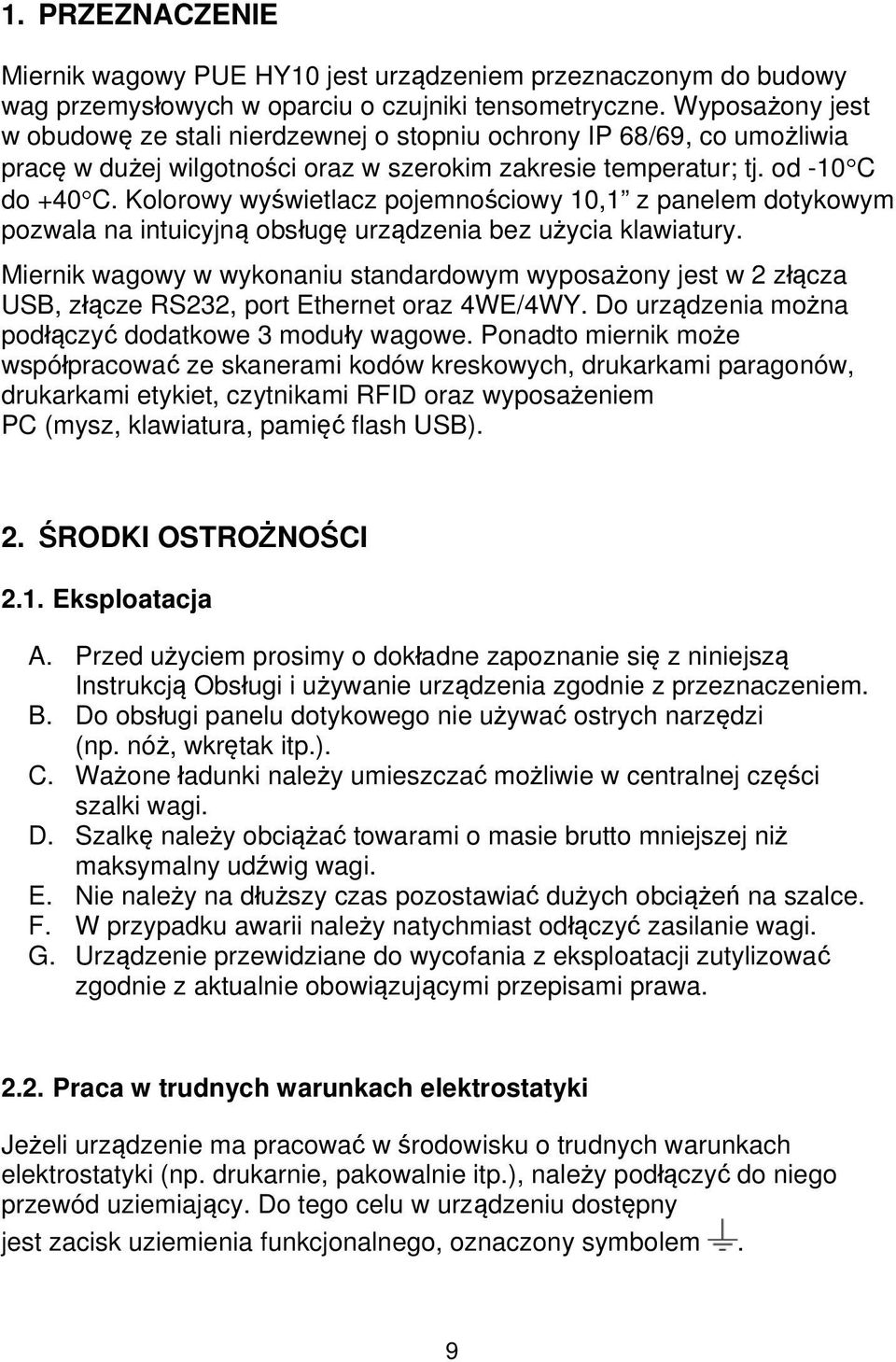

9 1. PRZEZNACZENIE Miernik wagowy PUE HY10 jest urządzeniem przeznaczonym do budowy wag przemysłowych w oparciu o czujniki tensometryczne. Wyposażony jest w obudowę ze stali nierdzewnej o stopniu ochrony IP 68/69, co umożliwia pracę w dużej wilgotności oraz w szerokim zakresie temperatur; tj. od -10 C do +40 C. Kolorowy wyświetlacz pojemnościowy 10,1 z panelem dotykowym pozwala na intuicyjną obsługę urządzenia bez użycia klawiatury. Miernik wagowy w wykonaniu standardowym wyposażony jest w 2 złącza USB, złącze RS232, port Ethernet oraz 4WE/4WY. Do urządzenia można podłączyć dodatkowe 3 moduły wagowe. Ponadto miernik może współpracować ze skanerami kodów kreskowych, drukarkami paragonów, drukarkami etykiet, czytnikami RFID oraz wyposażeniem PC (mysz, klawiatura, pamięć flash USB). 2. ŚRODKI OSTROŻNOŚCI 2.1. Eksploatacja A. Przed użyciem prosimy o dokładne zapoznanie się z niniejszą Instrukcją Obsługi i używanie urządzenia zgodnie z przeznaczeniem. B. Do obsługi panelu dotykowego nie używać ostrych narzędzi (np. nóż, wkrętak itp.). C. Ważone ładunki należy umieszczać możliwie w centralnej części szalki wagi. D. Szalkę należy obciążać towarami o masie brutto mniejszej niż maksymalny udźwig wagi. E. Nie należy na dłuższy czas pozostawiać dużych obciążeń na szalce. F. W przypadku awarii należy natychmiast odłączyć zasilanie wagi. G. Urządzenie przewidziane do wycofania z eksploatacji zutylizować zgodnie z aktualnie obowiązującymi przepisami prawa Praca w trudnych warunkach elektrostatyki Jeżeli urządzenie ma pracować w środowisku o trudnych warunkach elektrostatyki (np. drukarnie, pakowalnie itp.), należy podłączyć do niego przewód uziemiający. Do tego celu w urządzeniu dostępny jest zacisk uziemienia funkcjonalnego, oznaczony symbolem. 9

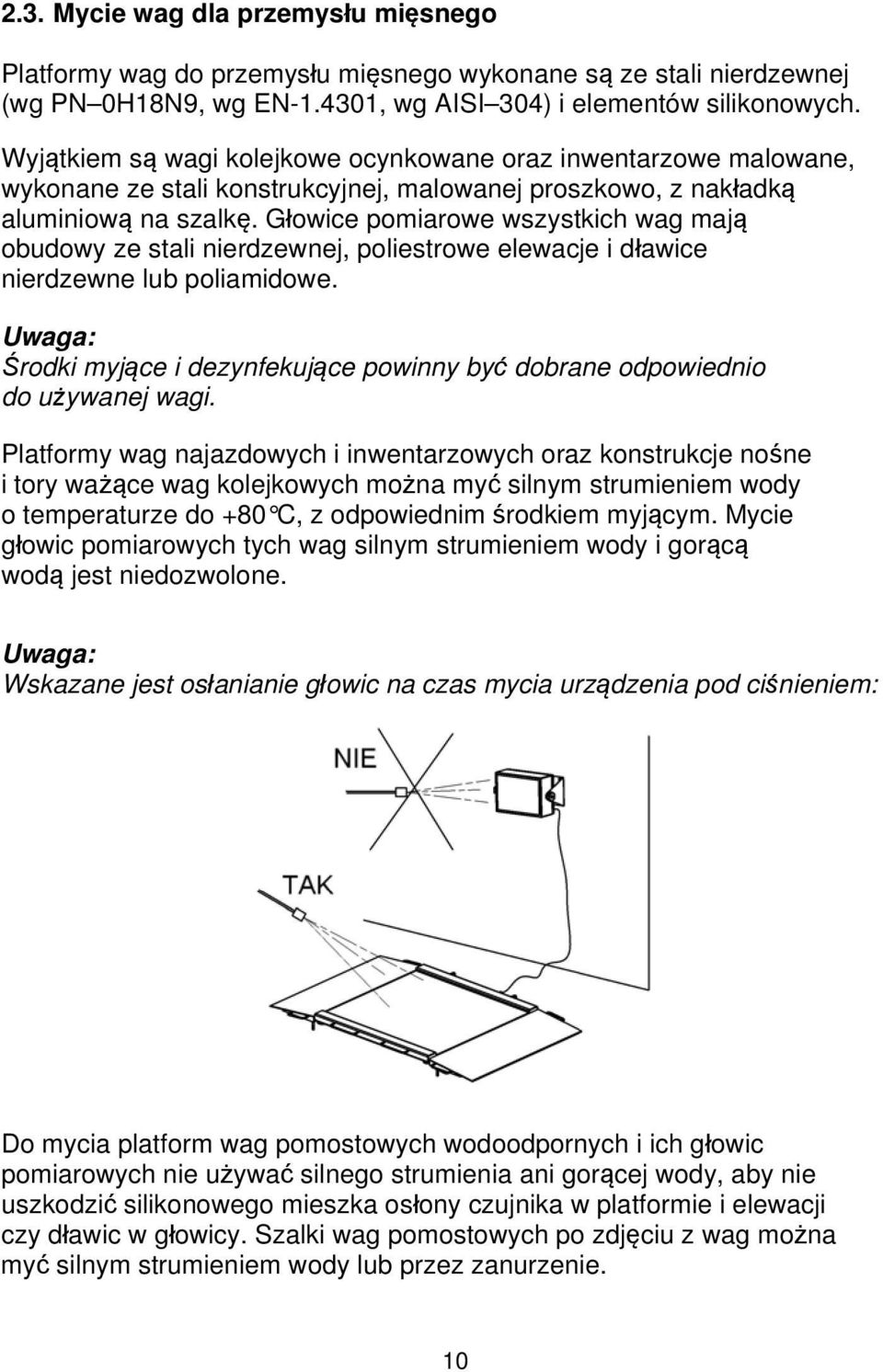

10 2.3. Mycie wag dla przemysłu mięsnego Platformy wag do przemysłu mięsnego wykonane są ze stali nierdzewnej (wg PN 0H18N9, wg EN , wg AISI 304) i elementów silikonowych. Wyjątkiem są wagi kolejkowe ocynkowane oraz inwentarzowe malowane, wykonane ze stali konstrukcyjnej, malowanej proszkowo, z nakładką aluminiową na szalkę. Głowice pomiarowe wszystkich wag mają obudowy ze stali nierdzewnej, poliestrowe elewacje i dławice nierdzewne lub poliamidowe. Uwaga: Środki myjące i dezynfekujące powinny być dobrane odpowiednio do używanej wagi. Platformy wag najazdowych i inwentarzowych oraz konstrukcje nośne i tory ważące wag kolejkowych można myć silnym strumieniem wody o temperaturze do +80 C, z odpowiednim środkiem myjącym. Mycie głowic pomiarowych tych wag silnym strumieniem wody i gorącą wodą jest niedozwolone. Uwaga: Wskazane jest osłanianie głowic na czas mycia urządzenia pod ciśnieniem: Do mycia platform wag pomostowych wodoodpornych i ich głowic pomiarowych nie używać silnego strumienia ani gorącej wody, aby nie uszkodzić silikonowego mieszka osłony czujnika w platformie i elewacji czy dławic w głowicy. Szalki wag pomostowych po zdjęciu z wag można myć silnym strumieniem wody lub przez zanurzenie. 10

11 Wagi: najazdowe inwentarzowe kolejkowe pomostowe wodoodporne Mycie wodą z detergentami Mycie silnym strumieniem wody Mycie gorącą wodą max 80 C platforma z najazdami tak tak tak głowica pomiarowa tak nie nie platforma z barierkami tak tak tak głowica pomiarowa tak nie nie konstrukcja nośna z belką pomiarową tak tak tak głowica pomiarowa tak nie nie platforma tak nie nie głowica pomiarowa tak nie nie zdjęta szalka tak tak tak 3. WARUNKI GWARANCJI A. RADWAG zobowiązuje się naprawić lub wymienić te elementy, które okażą się wadliwe produkcyjnie lub konstrukcyjnie. B. Określenie wad niejasnego pochodzenia i ustalenie sposobów ich wyeliminowania może być dokonane tylko z udziałem przedstawicieli producenta i użytkownika. C. RADWAG nie bierze na siebie jakiejkolwiek odpowiedzialności związanej z uszkodzeniami lub stratami, wynikającymi z nieupoważnionego lub nieprawidłowego wykonywania procesów produkcyjnych lub serwisowych. 11

12 D. Gwarancja nie obejmuje: uszkodzeń mechanicznych spowodowanych niewłaściwą eksploatacją wagi oraz uszkodzeń termicznych, chemicznych, uszkodzeń spowodowanych wyładowaniem atmosferycznym, przepięciem w sieci energetycznej lub innym zdarzeniem losowym, czynności konserwacyjnych (czyszczenie wagi). E. Utrata gwarancji następuje wówczas, gdy: naprawa zostanie dokonana poza autoryzowanym punktem serwisowym, serwis stwierdzi ingerencję osób nieupoważnionych w konstrukcję mechaniczną lub elektroniczną wagi, zostanie zainstalowana inna wersja systemu operacyjnego, waga nie ma firmowych znaków zabezpieczających. F. Szczegółowe warunki gwarancji znajdują się w karcie serwisowej. G. Kontakt telefoniczny z Autoryzowanym Serwisem: (0-48) wew. 106 i ROZPAKOWANIE I MONTAŻ A. Wyjąć miernik wagowy z opakowania fabrycznego. B. Po podłączeniu do miernika platformy wagowej urządzenie należy ustawić w miejscu użytkowania, na równym i twardym podłożu, z daleka od źródeł ciepła. C. Wagę należy wypoziomować, pokręcając nóżkami regulacyjnymi. Poziomowanie jest poprawne, jeżeli pęcherzyk powietrza znajduje się w centralnym położeniu poziomniczki, umieszczonej w podstawie wagi: 12

13 5. BUDOWA MIERNIKA 5.1. Widok ogólny 5.2. Wymiary gabarytowe Wymiary gabarytowe miernika PUE HY 10 13

14 5.3. Opis złącz Fig.15. Złącza w mierniku PUE HY10 1- Zacisk uziemienia 2- Dławica kabla zasilającego 3- Złącze USB A 4- Złącze USB M12 4P 5- Złącze RS232(1) M12 8P 6- Złącze Ethernet RJ45 7- Złącze 4WY M12 8P 8- Złącze 4WE M12 8P 9- Dławica platformy Dławica platformy Miejsce na dławicę/gniazdo dodatkowego wyposażenia (Vk3, 12IN, PROFIBUS IN) montowane w zależności od wersji miernika, domyślnie zaślepione 14

15 12- Miejsce na dławicę/gniazdo dodatkowego wyposażenia (Vk2, 12OUT, PROFIBUS OUT) montowane w zależności od wersji miernika, domyślnie zaślepione 13- Miejsce na dławicę/gniazdo dodatkowego wyposażenia (Vk1, RS485, Analog OUT) montowane w zależności od wersji miernika, domyślnie zaślepione 14- Złącze RS232(3) M12 8P opcjonalne 15- Złącze RS232 (2) 16- Włącznik zasilania 5.4. Topologia gniazd RS232 PROFIBUS IN (męskie) PROFIBUS OUT (żeńskie) 4WYJŚCIA Pin1 NC Pin2 RxD Pin3 TxD Pin4 NC Pin5 GND Pin6 - +5VDC Pin7 GNDZ Pin8 24VDC Pin1 NC Pin2 A Pin3 NC Pin4 B Pin5 NC Pin1 - +5V Pin2 A Pin3 GND Pin4 B Pin5 NC Pin1 WY1 Pin2 WY2 Pin3 WY3 Pin4 WY4 Pin5 COM Pin6 24VDC Pin7 GND Pin8 NC 15

16 4WEJŚCIA USB Pin1 WE1 Pin2 WE2 Pin3 WE3 Pin4 WE4 Pin5 COM Pin6 24VDC Pin7 GND Pin8 NC Pin1 Vcc Pin2 D- Pin3 D+ Pin4 GND 5.5. Wejścia / wyjścia Terminal w standardzie posiada 4 optoizolowane wejścia i 4 wyjścia półprzewodnikowe (przekaźniki półprzewodnikowe). Sygnały wyprowadzone są gniazdami M12 8P. 4WYJŚCIA 4WEJŚCIA Pin1 WY1 Pin2 WY2 Pin3 WY3 Pin4 WY4 Pin5 COM Pin6 24VDC Pin7 GND Pin8 NC Pin1 WE1 Pin2 WE2 Pin3 WE3 Pin4 WE4 Pin5 COM Pin6 24VDC Pin7 GND Pin8 NC 16

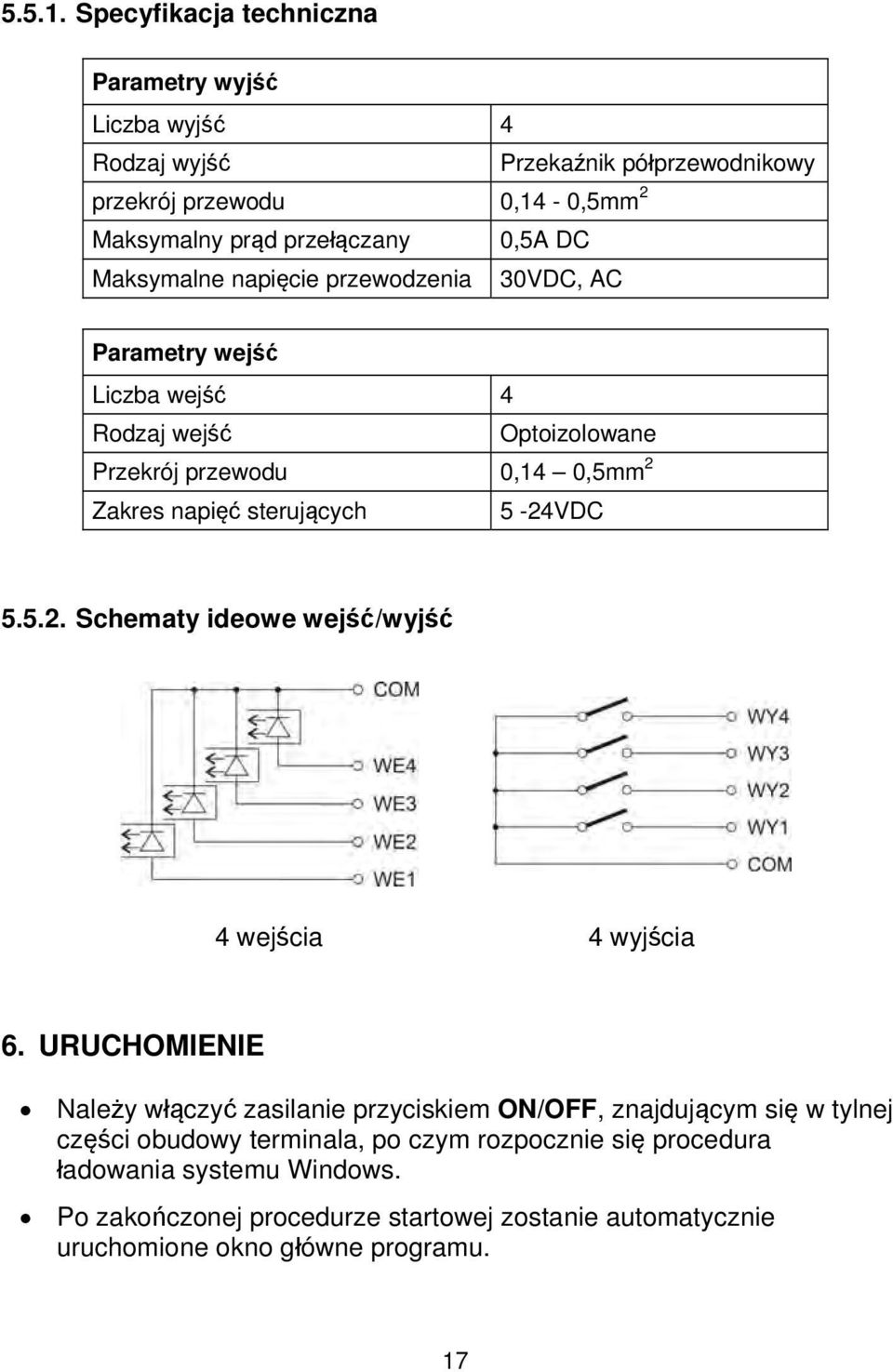

17 Specyfikacja techniczna Parametry wyjść Liczba wyjść 4 Rodzaj wyjść Przekaźnik półprzewodnikowy przekrój przewodu 0,14-0,5mm 2 Maksymalny prąd przełączany 0,5A DC Maksymalne napięcie przewodzenia 30VDC, AC Parametry wejść Liczba wejść 4 Rodzaj wejść Optoizolowane Przekrój przewodu 0,14 0,5mm 2 Zakres napięć sterujących 5-24VDC Schematy ideowe wejść/wyjść 4 wejścia 4 wyjścia 6. URUCHOMIENIE Należy włączyć zasilanie przyciskiem ON/OFF, znajdującym się w tylnej części obudowy terminala, po czym rozpocznie się procedura ładowania systemu Windows. Po zakończonej procedurze startowej zostanie automatycznie uruchomione okno główne programu. 17

18 7. KLAWIATURA MIERNIKA 8. FUNKCJE PRZYCISKÓW Przycisk Opis Wyjście o jeden poziom wyżej w menu Wejście do menu wagi Wyjście natychmiast do okna głównego Logowanie użytkownika Zerowanie wagi Tarowanie wagi 18

19 Wysyłanie wyniku do drukarki lub komputera Przyciski numeryczne Usuń ostatni znak Kropka 9. STRUKTURA PROGRAMU Struktura menu głównego programu została podzielona na grupy funkcyjne. W każdej grupie znajdują się parametry pogrupowane tematycznie Wykaz grup menu głównego Ikona Opis Wagowe Bazy danych Raporty Mody Pracy Komunikacja Urządzenia Wyświetlacz Wejścia/Wyjścia Uprawnienia 19

20 Jednostki Inne Kalibracja użytkownika Info Aktualizacja Zdalny pulpit 9.2. Wykaz parametrów Parametry wagowe Ikona Opis Wartość Filtr Mediany 0.5 Filtr Średni Autozero Próg LO 0.1 Ostatnia cyfra Zawsze Mody pracy Ikona Opis Wartość Dostępność - Ważenie Liczenie sztuk 20

21 Odchyłki Dozowanie Receptury Ważenie zwierząt Gęstość KTP Waga samochodowa Ważenie - Tryb zapisu Ręczny każdy stabilny Odważanie Kontrola wyniku Tryb tary Pojedyncza Tryb etykietowania - Liczba etykiet 1 Liczba etykiet zbiorczych 1 Liczba etykiet zbiorczych ze zbiorczych 1 Automatyczne wyzwalanie etykiety Z - Tryb Brak Próg 100 Automatyczne wyzwalanie etykiety ZZ - Tryb Brak Próg

22 Statystyki Globalne Ważenie różnicowe - Aktywacja Typ szarży Wartość Szarża 1 Progi Min 2, Max 2 aktywne Zatrzask maksymalnego wskazania Informacja o zapisanym ważeniu Pytaj o ilość opakowań Liczenie sztuk - Automatyczna korekta masy wzorca Minimalna masa referencyjna Tryb zapisu 10d Ręczny każdy stabilny Odważanie Kontrola wyniku Tryb tary Pojedyncza Tryb etykietowania - Liczba etykiet 1 Liczba etykiet zbiorczych 1 Liczba etykiet zbiorczych ze zbiorczych 1 Automatyczne wyzwalanie etykiety Z - Tryb Brak 22

23 Próg 100 Automatyczne wyzwalanie etykiety ZZ - Tryb Brak Próg 100 Statystyki Globalne Informacja o zapisanym ważeniu Pytaj o ilość opakowań Odchyłki - Tryb zapisu Ręczny każdy stabilny Odważanie Kontrola wyniku Tryb tary Pojedyncza Tryb etykietowania - Liczba etykiet 1 Liczba etykiet zbiorczych 1 Liczba etykiet zbiorczych ze zbiorczych 1 Automatyczne wyzwalanie etykiety Z - Tryb Brak Próg 100 Automatyczne wyzwalanie etykiety ZZ - Tryb Brak Próg

24 Statystyki Globalne Informacja o zapisanym ważeniu Pytaj o ilość opakowań Dozowanie - Pytaj o mnożnik Pytaj o liczbę cykli Potwierdzaj składniki dozowane ręcznie Liczba pomiarów do wyliczenia poprawki 0 Cykl automatyczny Globalne - Wyjścia dozowania - Wyjście Wyjście 16 0 Wyjścia dozowania szybkiego - Wyjście Wyjście 16 0 Poprawka 0 Poprawka maksymalna 0 Receptury - Pytaj o mnożnik 24

25 Pytaj o liczbę cykli Potwierdzaj składniki dozowane ręcznie Tara automatyczna Kontrola składnika Ważenie porcji Wydruk raportu Ważenie zwierząt - Czas uśredniania 5 Praca automatyczna Kontrola wyniku Tryb tary Pojedyncza Tryb etykietowania - Liczba etykiet 1 Liczba etykiet zbiorczych 1 Liczba etykiet zbiorczych ze zbiorczych 1 Automatyczne wyzwalanie etykiety Z - Tryb Brak Próg 100 Automatyczne wyzwalanie etykiety ZZ - Tryb Brak Próg 100 Statystyki Globalne 25

26 Gęstość - Ciecz wzorcowa Woda Temperatura 21 Gęstość cieczy wzorcowej 1 Objętość nurnika 0 Pytaj o numer próbki Masa piknometru 0 Objętość piknometru 0 Jednostka g/cm 3 Tryb zapisu Ręczny każdy stabilny Kontrola wyniku Tryb tary Statystyki Pojedyncza Globalne KTP - Tryb zapisu Ręczny każdy stabilny Liczba dostępnych kontroli 1 Pytaj o numer partii Wymagane hasło Waga samochodowa - Domyślny rodzaj transakcji Wybór samochodu Wjazd Z listy Wydruk raportu 26

27 Komunikacja Ikona Opis Wartość RS 232 (1) - Prędkość 9600 Bity Danych 8 Bity Stopu 1 Parzystość Brak RS 232 (2) - Prędkość 9600 Bity Danych 8 Bity Stopu 1 Parzystość Brak Ethernet - DHCP Adres IP Maska podsieci Brama domyślna DNS MAC adres - TCP - Port 4001 Wi-Fi - Status sieci - 27

28 Dostępne sieci - DHCP Adres IP - Maska podsieci - Brama domyślna - Mac adres Urządzenia Ikona Opis Wartość Komputer Port Brak Adres 1 Transmisja ciągła Wzorzec wydruku ważenia - E2R System - System aktywny Blokuj wybór towaru Drukarka - Port RS 232 (1) Strona kodowa 1250 Wydruki - Wzorzec Wydruku Ważenia Patrz: pkt Wzorzec Wydruku Raportu Ważeń Patrz: pkt

29 Wzorzec Wydruku Zbiorczej Patrz: pkt Wzorzec Wydruku Zbiorczej Ze Zbiorczych Wzorzec Wydruku raportu kalibracji Wzorzec Wydruku Raportu Dozowania Wzorzec Wydruku raportu receptury Wzorzec Wydruku Składnika Receptury Patrz: pkt Patrz: pkt Patrz: pkt Patrz: pkt Patrz: pkt Wzorzec Wydruku raportu KTP Patrz: pkt Wzorzec Wydruku raportu średniej tary Wzorzec Wydruku Biletu Wjazdowego Wzorzec Wydruku Biletu Wyjazdowego Wzorzec Wydruku Biletu Ważenia Kontrolnego Wzorzec Wydruku Raportu Wagi Samochodowej Patrz: pkt Patrz: pkt Patrz: pkt Patrz: pkt Patrz: pkt Wzorzec Wydruku Gęstości Patrz: pkt Wzorzec Wydruku Towaru Patrz: pkt Wzorzec Wydruku Operatora Patrz: pkt Wzorzec Wydruku Kontrahenta Patrz: pkt Wzorzec Wydruku Magazynu Patrz: pkt Wzorzec Wydruku Opakowania Patrz: pkt Wzorzec Wydruku Samochodu Patrz: pkt Aktywacja wydruków - Czytnik Kodów Kreskowych - 29

30 Port Brak Prefiks 01 Sufiks 0d Wybór pola Patrz: pkt Test Patrz: pkt Czytnik kart transponderowych - Port Brak Wyświetlacz dodatkowy - Port Brak Wzorzec Patrz: pkt Modbus RTU Port Brak Adres 1 Ustawienia zaawansowane - Liczba drukarek Wyświetlacz Ikona Opis Wartość Informacje tekstowe Wzorzec wyświetlania - Lewy wzorzec wyświetlania - Prawy wzorzec wyświetlania - Czcionka - Patrz: pkt

31 Kolor tła Jasny szary Ustaw domyślne - Funkcje przycisków Patrz: pkt Funkcje przycisków ekranu 1 - Funkcje przycisków ekranu 2 - Funkcje przycisków ekranu 3 - Funkcje przycisków ekranu 4 - Ustaw domyślne - Elementy ekranu Patrz: pkt Elementy ekranu 1 Elementy ekranu 2 Elementy ekranu 3 Elementy ekranu 4 Bargraf Patrz: pkt Typ bargrafu Brak Szybkie ważenie - Sygnalizacja progów doważania - Liniowy - Ustaw domyślne - 31

32 Wejścia/Wyjścia Ikona Opis Wartość Wejścia - Wejście 1. Wejście 16 Brak Brak Brak Wyjścia - Wyjście 1.. Wyjście 16 Brak Brak Brak Uprawnienia Ikona Opis Wartość Operator anonimowy Data i czas Wydruki Operator Administrator Administrator Edycja baz danych - Towary Kontrahenci Procesy dozowań Receptury Opakowania Administrator Administrator Administrator Administrator Administrator 32

33 Samochody Magazyny Etykiety Grafiki Procesy identyfikacji Licznik ważeń Usuń starsze dane Administrator Administrator Administrator Administrator Administrator Administrator Operator Zaawans. Wybór pozycji z bazy danych - Towary Kontrahenci Procesy dozowań Receptury Opakowania Samochody Magazyny Procesy identyfikacji Numer serii Numer partii Operator Operator Operator Operator Operator Operator Operator Operator Operator Operator KTP - Numer partii Liczność partii Liczność próbki Operator Operator Operator 33

34 Wyznaczanie średniej tary Tara Gęstość Operator zaawans. Operator Operator zaawans Jednostki Ikona Opis Wartość Dostępność - g ct lb oz N Jednostka startowa Brak Jednostka definiowana 1 - Mnożnik 0 Nazwa - Jednostka definiowana 2 - Mnożnik 0 Nazwa - Przyspieszenie ziemskie

35 Inne Ikona Opis Wartość Język Polski Data i czas - Ustaw datę i czas - Format daty Format czasu yyyy.mm.dd HH:mm:ss :10:09 Jasność ekranu 90% Tryb oszczędzania energii Wygaś ekran po czasie Wyloguj automatycznie po czasie Liczba dopuszczalnych błędnych logowań Brak 60 [s] 0 [min] 0 Wymagane logowanie Logo startowe - Czas wyświetlania informacji o błędach Max Import - Eksport - 35

36 Kalibracja użytkownika opcja tylko dla wag nielegalizowanych Ikona Opis Wartość Wyznaczanie Masy Startowej - Kalibracja - Wydruk raportu Historia kalibracji Info wagi Ikona Opis Wartość Numer fabryczny - Wersja programu Wersja programu wagowego Użycie pamięci FLASH: - [%] Wersja obrazu OS Wi-Fi Aktualizacja Ikona Opis Wartość Wersja programu na serwerze Sprawdź wersję Aktualizacja z serwera - Aktualizacja z pendrive - Zmiany w programie - 36

37 10. OKNO WAGOWE PROGRAMU Widok ogólny: Główne okno aplikacji można podzielić na 2 obszary: Górna belka, Obszar roboczy Górna belka W górnej części ekranu wyświetlone są następujące informacje: Symbol i nazwa modu pracy. Logowanie użytkownika. Symbol aktywnego połączenia z komputerem. Symbol aktywnego połączenia z E2R SYSTEM. 37

38 Nazwa urządzenia. Data i czas Obszar roboczy Pod obszarem górnej belki znajduje się obszar roboczy, który składa się z 4 programowalnych ekranów dla każdego modu pracy wagi. Szczegółowe informacje o elementach ekranu znajdują się w pkt instrukcji. 11. LOGOWANIE W celu pełnego dostępu do parametrów użytkownika oraz edycji baz danych osoba obsługująca wagę powinna być zalogowana z uprawnieniami <Administrator>. Uwaga: Fabrycznie nowa waga ma domyślnie ustawionego operatora < Admin> bez hasła, z uprawnieniami <Administrator>. Po włączeniu wagi następuje automatyczna procedura logowania operatora domyślnego. W przypadku zmiany danych operatora domyślnego lub utworzenia dodatkowych operatorów, należy dokonać ręcznej procedury logowania Procedura logowania Znajdując się w oknie głównym aplikacji, wcisnąć przycisk zostanie otwarte okno bazy operatorów., po czym Wybrać żądaną pozycję, po czym zostanie uruchomiona klawiatura ekranowa z oknem edycyjnym hasła operatora. Wpisać hasło i potwierdzić przyciskiem. Program powróci do okna głównego, a na górnej belce ekranu, w miejscu napisu <Zaloguj>, pojawi się nazwa zalogowanego operatora. 38

39 11.2. Procedura wylogowania Znajdując się w oknie głównym aplikacji, wcisnąć przycisk zostanie otwarte okno bazy operatorów., po czym Wcisnąć przycisk wylogowania (znajdujący się na górnej belce okna bazy operatorów): Program powróci do okna głównego, a na górnej belce ekranu, w miejscu nazwy zalogowanego operatora, pojawi się napis <Zaloguj> Poziomy uprawnień Oprogramowanie wagowe dysponuje 4 poziomami uprawnień: Administrator, Operator zaawansowany, Operator, Brak. Dostęp do edycji parametrów użytkownika, baz danych oraz funkcji programu w zależności od poziomu uprawnień: Uprawnienia Brak Operator Operator zaawansowany Administrator Poziom dostępu Brak dostępu do edycji wszystkich parametrów użytkownika. Nie może zatwierdzić ważenia oraz rozpocząć procesów: wpisywania masy wzorca i wyznaczania liczności wzorca w modzie <Liczenie sztuk>, wpisywania masy wzorca i wyznaczania wzorca w modzie <Odchyłki>, wyznaczania gęstości, realizacji procesów dozowań, receptur, kontroli KTP, kontroli SQC, transakcji samochodowej. Dostęp do edycji parametrów z podmenu: <Wagowe>; <Wyświetlacz> 1) (z wyjątkiem grupy parametrów <Funkcje przycisków>); <Inne> 1). Może rozpocząć i realizować wszystkie procesy wagowe. Posiada dostęp do funkcji <Eksportuj bazę ważeń do pliku> w menu <Raporty> 2). Dostęp do edycji parametrów z podmenu: <Wagowe>; <Mody pracy>; <Komunikacja>; <Urządzenia> 1) ; <Wyświetlacz> 1) ; <Inne> 1). Może rozpocząć i realizować wszystkie procesy wagowe. Posiada dostęp do funkcji <Eksportuj bazę ważeń do pliku> w menu <Raporty> 2). Dostęp do wszystkich parametrów użytkownika, funkcji i edycji baz danych 2). Może rozpocząć i realizować wszystkie procesy wagowe. 39

40 1) Poziom uprawnień do edycji funkcji: < Wydruki> w podmenu < Urządzenia / Drukarka>, < Wzorzec> w podmenu < Urządzenia / Wyświetlacz dodatkowy>, < Wzorzec wyświetlania> w podmenu < Wyświetlacz / Informacje tekstowe>, < Data i Czas> w podmenu < Inne>. można zadeklarować w podmenu < Uprawnienia>, które jest dostępne wyłącznie po zalogowaniu jako <Administrator> (patrz: pkt. 19 instrukcji). 2) Użytkownik zalogowany jako <Administrator> w podmenu < Uprawnienia> (patrz: pkt. 19 instrukcji) może zmienić poziomy uprawnień do edycji poszczególnych baz danych oraz funkcji: < Usuń starsze dane>, < Licznik ważeń>. Wyjątek stanowi baza < Ważenia>, posiadająca status <Tylko do odczytu>. 12. PORUSZANIE SIĘ W MENU Dzięki kolorowemu wyświetlaczowi z panelem dotykowym poruszanie się w menu programu wagowego jest intuicyjne i proste Klawiatura wagi Wejście do menu głównego. lub lub Wyjście natychmiast do okna głównego. Wyjście o jeden poziom wyżej w menu. 40

41 Przewinięcie menu do góry. Przewinięcie menu do dołu. Szybkie przewijanie menu góra-dół. Zatwierdzenie zmiany. Opuszczenie funkcji bez zmian. Dodanie pozycji w bazie danych. Wyłączenie wybranego wcześniej rekordu z bazy danych. Wylogowanie operatora. Wyszukiwanie pozycji w bazie ważeń po dacie. Wyszukiwanie pozycji w bazie danych po nazwie. Wyszukiwanie pozycji w bazie danych po kodzie. Wydruk pozycji z bazy danych. Export raportów z kontroli i średnich tar dla modu pracy KTP. Czyszczenie pola edycyjnego. Włączenie/wyłączenie klawiatury ekranowej. Odczytanie wzorca wydruku z pliku w formacie *.lb (przycisk aktywny po podłączeniu urządzenia pamięci masowej pendrive). Zapis wzorca do pliku w formacie *.lb (opcja aktywna po podłączeniu urządzenia pamięci masowej pendrive). Wybór zmiennych dla wzoru wydruku z listy. 41

42 12.2. Powrót do funkcji ważenia Wprowadzone w pamięci wagi zmiany są zapisywane w menu automatycznie, po powrocie do okna głównego. Powrót do okna głównego może odbywać się na 2 sposoby: poprzez kilkukrotne naciśnięcie przycisku wyświetlania okna głównego,, aż nastąpi powrót do poprzez naciśnięcie przycisku lub pola w pasku górnym, po czym nastąpi natychmiastowy powrót do wyświetlania okna głównego. 13. WAŻENIE Na szalce wagi umieścić ważony ładunek. Gdy wyświetli się znacznik, można odczytać wynik ważenia. Uwaga: Zapis ważenia jest możliwy w przypadku stabilnego wyniku ważenia (znacznik ) Warunki użytkowania W celu zapewnienia długotrwałego okresu użytkowania i prawidłowych pomiarów mas ważonych ładunków należy: Szalkę wagi obciążać spokojnie i bezudarowo: Ładunki na szalce rozmieszczać centralnie (błędy niecentrycznego ważenia określa norma PN-EN pkt 3.5 i 3.6.2): 42

43 Nie obciążać szalki siłą skupioną: Unikać bocznych obciążeń wagi, w szczególności bocznych udarów: Zerowanie wagi W celu wyzerowania wskazania masy należy wybrać odpowiednią platformę na wyświetlaczu dotykowym wagi oraz wcisnąć przycisk. Na wyświetlaczu pojawi się wskazanie masy równe zeru oraz pojawią się symbole: i. Wyzerowanie jest jednoznaczne z wyznaczeniem nowego punktu zerowego, traktowanego przez wagę jako dokładne zero. Zerowanie jest możliwe tylko przy stabilnych stanach wyświetlacza. Uwaga: Zerowanie stanu wyświetlacza możliwe jest tylko w zakresie do ±2% obciążenia maksymalnego wagi. Jeżeli wartość zerowana będzie większa niż ±2% obciążenia maksymalnego, wyświetlacz pokaże komunikat: 43

44 13.3. Tarowanie wagi W celu wyznaczenia masy netto należy położyć opakowanie ładunku i po ustabilizowaniu się wskazania - nacisnąć przycisk. Na wyświetlaczu pojawi się wskazanie masy równe zeru oraz pojawią się symbole: Net i. Waga została wytarowana. Przy używaniu funkcji tarowania należy zwracać uwagę, aby nie przekroczyć maksymalnego zakresu pomiarowego wagi. Po zdjęciu ładunku i opakowania na wyświetlaczu wyświetli się wskazanie równe sumie wytarowanych mas ze znakiem minus. Można również przypisać wartość tary do towaru w bazie danych, wówczas waga automatycznie, po wybraniu towaru, pobierze z bazy informacje o wartości tary. Uwaga: Procesu tarowania nie można wykonywać, gdy na wyświetlaczu wagi jest ujemna wartość masy lub zerowa wartość masy. W takim przypadku wyświetlacz wagi pokaże komunikat: Ważenie dla wag dwuzakresowych Przejście z ważenia w I zakresie do ważenia w II zakresie następuje automatycznie, bez udziału operatora (po przekroczeniu Max I zakresu). 44

45 Ważenie w II zakresie jest sygnalizowane wyświetlaniem przez wagę znacznika w górnym lewym rogu wyświetlacza. Po zdjęciu obciążenia waga wraca do zera. Ważenie odbywa się z dokładnością II zakresu do momentu powrotu do zera. Powrót z ważenia w II zakresie do ważenia w I zakresie następuje automatycznie po zdjęciu obciążenia z szalki i wejściu wagi w strefę AUTOZERA zapali się symbol. Wtedy zostanie wygaszony symbol drugiego zakresu, a waga wróci do ważenia z dokładnością I zakresu Zmiana jednostki ważenia Zmiana jednostki ważenia przez osobę obsługującą wagę jest możliwa na dwa sposoby, poprzez: bezpośrednie naciśnięcie jednostki widocznej w oknie wagowym, naciśnięcie wcześniej zaprogramowanego na funkcję < Zmiana jednostki> przycisku. Możliwości wyboru: g (gram), kg (kilogram), ct (karat), lb (funt), oz (uncja)*, N (Newton)*. *) jednostka niedostępna w wadze legalizowanej. Uwaga: 1. Użytkownik ma również możliwość deklaracji jednostki startowej oraz definicji dwóch własnych jednostek patrz: pkt. 20 instrukcji. 2. Procedura definiowania przycisków i czujników optycznych jest opisana w pkt instrukcji. 45

46 14. PARAMETRY WAGOWE Użytkownik może przystosować wagę do zewnętrznych warunków środowiskowych (stopień filtrów) lub własnych potrzeb (działanie autozera), a także określać minimalną masę dla działania funkcji w wadze. Parametry te znajdują się w grupie < Wagowe>. Aby wejść do podmenu < Wagowe>, należy wciśnąć przycisk, a następnie: < Wagowe>. Uwaga: Parametry wagowe są ściśle związane z obsługiwaną platformą wagową, dlatego na początku należy wybrać platformę, dla której będą ustawiane odpowiednie wartości. Wykaz parametrów wagowych: Filtr Mediany Filtr Autozero Próg LO Ostatnia cyfra Filtr Mediany Zadaniem filtru medianowego jest eliminowanie krótkotrwałych zakłóceń impulsowych (np. udary mechaniczne). Procedura: Należy wejść do grupy parametrów < Wagowe>, zgodnie z pkt. 14 instrukcji, wybrać parametr < Filtr Mediany>, a następnie ustawić odpowiednią wartość. 46

47 Dostępne wartości: Brak działanie filtru medianowego wyłączone. 0.5, 1, 1.5, 2, 2.5 działanie filtru medianowego włączone Filtr Zadaniem filtra jest przystosowanie wagi do zewnętrznych warunków środowiskowych. Procedura: Należy wejść do grupy parametrów < Wagowe>, zgodnie z pkt. 14 instrukcji, wybrać parametr < Filtr>, a następnie ustawić odpowiednią wartość. Dostępne wartości: Brak, B. Szybki, Szybki, Średni, Wolny. Uwaga: Im wyższy stopień filtrowania, tym dłuższy czas stabilizacji wyniku ważenia Funkcja AUTOZERO Dla zapewnienia dokładnych wskazań wagi wprowadzono programową funkcję AUTOZERO. Zadaniem tej funkcji jest automatyczna kontrola i korekta zerowego wskazania wagi. Gdy funkcja jest aktywna, następuje porównywanie kolejnych wyników w stałych odstępach czasu. Jeżeli te wyniki będą różnić się o wartość mniejszą niż zadeklarowany zakres AUTOZERA; np. 1 działka, to waga automatycznie wyzeruje się oraz zostaną wyświetlone znaczniki wyniku stabilnego i wskazania zerowego. Gdy funkcja AUTOZERA jest włączona, wtedy każdy pomiar rozpoczyna się zawsze od dokładnego zera. Istnieją jednak szczególne przypadki, w których funkcja ta przeszkadza w pomiarach. Przykładem tego może być bardzo powolne umieszczanie ładunku na szalce wagi (np. wsypywanie ładunku); w takim przypadku układ korygowania wskazania zerowego może skorygować również wskazania rzeczywistej masy ładunku. 47

48 Procedura: Należy wejść do grupy parametrów < Wagowe>, zgodnie z pkt. 14 instrukcji, wybrać parametr < Autozero>, a następnie ustawić odpowiednią wartość. Dostępne wartości: - funkcja autozera wyłączona. - funkcja autozera włączona Próg LO Parametr <Próg LO> jest związany z funkcją pracy automatycznej. Kolejny pomiar nie zostanie zapisany, dopóki wskazanie masy nie zejdzie poniżej ustawionej wartości PROGU LO netto. Procedura: Po wejściu w parametr < Próg Lo>, zgodnie z pkt. 14 instrukcji, zostanie wyświetlona klawiatura ekranowa. Wprowadzić wartość progu LO i nacisnąć przycisk Ostatnia cyfra Zadaniem funkcji < Ostatnia cyfra> jest wygaszanie ostatniej cyfry wskazania masy pomiar odbywa się z mniejszą dokładnością. Procedura: Należy wejść do grupy parametrów < Wagowe>, zgodnie z pkt. 14 instrukcji, wybrać parametr < Ostatnia cyfra>, a następnie ustawić odpowiednią wartość. Dostępne wartości: Zawsze - Ostatnia cyfra zawsze widoczna. Nigdy - Ostatnia cyfra zawsze wygaszona. Kiedy stabilny - Ostatnia cyfra widoczna wyłącznie przy stabilnym wskazaniu masy. 48

49 15. KOMUNIKACJA Waga ma możliwość komunikacji z urządzeniem zewnętrznym poprzez porty: RS232 (1), RS232 (2), Ethernet, TCP, Wi-Fi *. *) Wykonanie opcjonalne. Konfiguracja portów jest możliwa w grupie parametrów < Komunikacja>. Aby wejść do podmenu < Komunikacja>, należy wcisnąć przycisk, a następnie: < Komunikacja> Ustawienia portów RS 232 Procedura: Należy wejść do grupy parametrów < Komunikacja>, zgodnie z pkt. 15 instrukcji, wybrać port < RS232 (1)> lub < RS232 (1)>, a następnie ustawić odpowiednie wartości. Dla ustawień portów RS 232 program wagowy dysponuje następującymi parametrami transmisji: Prędkość transmisji , 9600, 19200, 38400, 57600, bit/s. Bity Danych - 5, 6, 7, 8. Bity Stopu - Brak, 1, 1.5, 2. Parzystość - Brak, Nieparzysty, Parzysty, Znacznik, Odstęp. 49

50 15.2. Ustawienia portu ETHERNET Procedura: Należy wejść do grupy parametrów < Komunikacja>, zgodnie z pkt. 15 instrukcji, wybrać < Ethernet>, a następnie ustawić odpowiednie wartości. Dla ustawień portu Ethernet program wagowy dysponuje następującymi parametrami transmisji: DHCP - Tak, Nie Adres IP Maska podsieci Brama domyślna DNS MAC adres Uwaga: 1. Powyższe ustawienia mają wyłącznie charakter informacyjny. Parametry transmisji należy dobrać zgodnie z ustawieniami lokalnej sieci klienta. 2. Parametr <MAC adres> jest przydzielany do urządzenia automatycznie, z atrybutem <Tylko do odczytu>. 3. W przypadku deklaracji parametru <DHCP> na wartość i restartu urządzenia, pozostałe parametry transmisji będą miały atrybut <Tylko do odczytu>. Po dokonaniu zmian nacisnąć przycisk, po czym zostanie wyświetlony komunikat: <Aby dokonać zmian należy zrestartować wagę>. Wrócić do ważenia i zrestartować urządzenie Ustawienia protokołu TCP TCP (ang. Transmission Control Protocol protokół kontroli transmisji) jest strumieniowym protokołem komunikacji między dwoma komputerami. TCP jest protokołem działającym w trybie klient serwer. Serwer oczekuje na nawiązanie połączenia na określonym porcie, natomiast klient inicjuje połączenie do serwera. 50

51 Oprogramowanie wagi umożliwia ustawienie numeru portu dla protokołu TCP. Procedura: Należy wejść do grupy parametrów < Komunikacja>, zgodnie z pkt. 15 instrukcji. Wybrać: < Tcp / Port>, po czym zostanie otwarte okno <Port> z klawiaturą ekranową. Wpisać żądany numer portu i potwierdzić przyciskiem. Uwaga: Numer portu TCP urządzeń firmy RADWAG ma domyślną wartość Wi-Fi Status sieci Aby sprawdzić parametry wybranej sieci, należy kliknąć w pole <Status sieci>. W wyświetlonym oknie zostaną podane parametry sieci: Nazwa Wartość Opis Sieć - Nazwa sieci. Status sieci Połączono Status sieci przyjmujący wartości: połączono, nie połączony. RSSI - dbm - % Siła sygnału sieci. Zapomnij sieć - Zerwanie połączenia z wybraną siecią. Wybrana sieć i ustawione parametry połączenia są zapamiętywane przez program wagi i za każdym razem, przy włączeniu wagi, program łączy się z siecią zgodnie z ustawionymi parametrami Dostępne sieci Użytkownik może sprawdzić < Dostępne sieci>, które zostały wykryte przez wagę. 51

52 Procedura: Należy wejść do grupy parametrów < Komunikacja>, zgodnie z pkt. 15 instrukcji. Przejść do podmenu < WiFi / Dostępne sieci> i wybrać z listy żądaną sieć. Aby dokonać wyszukiwania (ponownego skanowania) dostępnych sieci, należy wybrać opcję < Odśwież>. Uwaga: Ikonka obok nazwy sieci pokazuje, czy sieć wymaga podania hasła (ikonka z kłódką) Parametry transmisji Procedura: Należy wejść do grupy parametrów < Komunikacja>, zgodnie z pkt. 15 instrukcji, wybrać < WiFi>, a następnie ustawić odpowiednie wartości. Dla ustawień Wi-Fi program wagowy dysponuje następującymi parametrami transmisji: DHCP Tak, Nie Adres IP Maska podsieci Brama domyślna DNS Mac adres --- Uwaga: 1. Powyższe ustawienia mają wyłącznie charakter informacyjny. Parametry transmisji należy dobrać zgodnie z ustawieniami lokalnej sieci klienta. 2. Parametr <MAC adres> jest przydzielany do urządzenia automatycznie, z atrybutem <Tylko do odczytu>. 52

53 3. W przypadku deklaracji parametru <DHCP> na wartość i restarcie urządzenia, pozostałe parametry transmisji będą miały atrybut <Tylko do odczytu>. Po dokonaniu zmian nacisnąć przycisk, po czym zostanie wyświetlony komunikat: <Aby dokonać zmian należy zrestartować wagę>. Wrócić do ważenia i zrestartować urządzenie. 16. URZĄDZENIA Komputer Waga ma możliwość współpracy z komputerem. Aktywne połączenie waga komputer jest sygnalizowane ikonką w górnym pasku okna głównego. W podmenu < Komputer> należy dokonać konfiguracji ustawień do współpracy wagi z komputerem. Aby wejść do podmenu < Komputer>, należy wcisnąć przycisk, a następnie: < Urządzenia / Komputer> Port komputera Procedura: Należy wejść do grupy parametrów < Urządzenia>, zgodnie z pkt. 16 instrukcji, wybrać < Komputer / Port>, a następnie ustawić odpowiednią opcję. Waga ma możliwość komunikacji z komputerem poprzez porty: RS232 (1), RS232 (2), TCP. 53

54 Adres komputera Procedura: Należy wejść do grupy parametrów < Urządzenia>, zgodnie z pkt. 16 instrukcji. Wybrać < Komputer / Adres>, po czym zostanie otwarte okno <Adres> z klawiaturą ekranową. Wpisać żądany adres i potwierdzić przyciskiem Transmisja ciągła Użytkownik ma możliwość włączenia transmisji ciągłej waga komputer. Uaktywnienie parametru < wysyłanie zawartości < Transmisja ciągła> rozpoczyna ciągłe Wzorca Wydruku Ważenia>, zadeklarowanego w podmenu <Setup / Urządzenia / Komputer / Wzorzec Wydruku Ważenia>. Procedura: Należy wejść do grupy parametrów < Urządzenia>, zgodnie z pkt. 16 instrukcji. Wybrać < Komputer / Transmisja ciągła>, a następnie ustawić odpowiednią wartość. Dostępne wartości: - Transmisja ciągła wyłączona. - Transmisja ciągła włączona Wzorzec wydruku ważenia Użytkownik w parametrze < Wzorzec Wydruku Ważenia> ma możliwość zdefiniowania informacji zawartych w wydruku z wagi do komputera. 54

55 Procedura: Należy wejść do grupy parametrów < Urządzenia>, zgodnie z pkt. 16 instrukcji. Wybrać < Komputer / Wzorzec Wydruku Ważenia>, po czym zostanie wyświetlone pole edycyjne <Wzorzec Wydruku Ważenia> z klawiaturą ekranową. Dokonać żądanej modyfikacji wzorca i potwierdzić zmiany przyciskiem. Uwaga: W dolnym pasku klawiatury ekranowej znajdują się dodatkowe przyciski, pełniące dodatkowe funkcje pomocnicze przy modyfikacji wzorca wydruku: Włączenie/wyłączenie klawiatury ekranowej. Odczytanie wzorca wydruku z pliku w formacie *.lb (przycisk aktywny po podłączeniu urządzenia pamięci masowej pendrive). Zapis wzorca wydruku do pliku w formacie *.lb (opcja aktywna po podłączeniu urządzenia pamięci masowej pendrive). Wybór zmiennych dla wzoru wydruku z listy (wykaz zmiennych znajduje się w DODATKU A niniejszej instrukcji). Czyszczenie zawartości pola edycyjnego Współpraca z E2R System Wagi mogą współpracować z programem komputerowym E2R System, będącym modułowym systemem, realizującym kompleksowo obsługę procesów produkcyjnych, powiązanych w różnych fazach z procesami ważenia. Aby nawiązać połączenie z programem E2R System, należy uaktywnić parametr < E2R System>. Uwaga: Uaktywnienia parametru < E2R System> może dokonać wyłącznie producent urządzenia lub osoby do tego upoważnione. 55

56 Procedura: Należy wejść do grupy parametrów < Urządzenia>, zgodnie z pkt. 16 instrukcji. Wybrać < Komputer / E2R System / System aktywny>, a następnie ustawić odpowiednią wartość. Dostępne wartości: - System nieaktywny. - System aktywny. Jeżeli podczas współpracy z < E2R System> wymagane jest uaktywnienie blokady wyboru towaru dla operatora obsługującego wagę, należy przejść do parametru < Blokuj wybór towaru> i ustawić jego wartość na. Uaktywnienie parametru < System aktywny> jest sygnalizowane ikonką na górnej belce okna głównego Drukarka Użytkownik wagi w podmenu < Drukarka> ma możliwość: ustawienia portu komunikacji z drukarką, zdefiniowania strony kodowej drukarki, zdefiniowania wzorców wydruków, aktywacji/dezaktywacji wydruku żądanych wzorców. Aby wejść do podmenu < Drukarka>, należy wcisnąć przycisk, a następnie: < Urządzenia / Drukarka>. 56
