1 Instrukcja obsługi Wag wielofunkcyjnych HTY Numer instrukcji: ITKU PL PRODUCENT WAG ELEKTRONICZNYCH RADWAG Wagi Elektroniczne, Radom, ul. Bracka 28 Centrala tel. (0-48) , tel./fax Dział Sprzedaży (0-48)

2 LIPIEC

3 Spis treści 1. PRZEZNACZENIE ŚRODKI OSTROŻNOŚCI Eksploatacja Praca w trudnych warunkach elektrostatyki Mycie wag dla przemysłu mięsnego WARUNKI GWARANCJI ROZPAKOWANIE I MONTAŻ BUDOWA WAG Wymiary gabarytowe Opis złącz Opis gniazd URUCHOMIENIE KLAWIATURA WAGI FUNKCJE PRZYCISKÓW STRUKTURA PROGRAMU Wykaz grup menu głównego Wykaz parametrów Parametry wagowe Mody pracy Komunikacja Urządzenia Wyświetlacz Wejścia / Wyjścia Uprawnienia Jednostki Inne Kalibracja użytkownika Info wagi Aktualizacja OKNO WAGOWE PROGRAMU Górna belka Okno wagowe Obszar roboczy Przyciski funkcyjne LOGOWANIE Procedura logowania Procedura wylogowania Poziomy uprawnień PORUSZANIE SIĘ W MENU Klawiatura wagi Powrót do funkcji ważenia WAŻENIE Warunki użytkowania Zerowanie wagi Tarowanie wagi Ręczne wprowadzanie tary Ważenie dla wag dwuzakresowych Zmiana jednostki ważenia PARAMETRY WAGOWE Filtr mediany Filtr Funkcja autozero Próg LO Ostatnia cyfra

4 15. KOMUNIKACJA Ustawienia portów RS Ustawienia portu ETHERNET Ustawienia protokołu TCP URZĄDZENIA Komputer Port komputera Adres komputera Transmisja ciągła Wzorzec wydruku ważenia Współpraca z E2R System Drukarka Port drukarki Strona kodowa drukarki Wzorce wydruków Czytnik kodów kreskowych Port czytnika kodów kreskowych Prefiks / Sufiks Wybór pola Test Czytnik kart zbliżeniowych Port czytnika kart transponderowych Procedura przypisania numeru karty do operatora Wyświetlacz dodatkowy Port wyświetlacza dodatkowego Wzorzec protokołu komunikacji WYŚWIETLACZ Informacje tekstowe Wzorzec wyświetlania Funkcje przycisków Wyświetlanie platform Bargraf Typ bargrafu Bargraf Szybkie ważenie Bargraf Sygnalizacja progów doważania Bargraf Liniowy Bargraf Kontrolny WEJŚCIA / WYJŚCIA Konfiguracja wejść Konfiguracja wyjść UPRAWNIENIA Operator anonimowy Data i czas Wydruki Bazy danych Usuń starsze dane JEDNOSTKI Dostępność jednostek Jednostka startowa Jednostki definiowane Przyspieszenie ziemskie INNE PARAMETRY Wybór języka interfejsu Ustawienie daty i czasu Sygnał dźwiękowy Kalibracja ekranu dotykowego Jasność ekranu Kursor

5 21.7. Wymagane logowanie Logo startowe KALIBRACJA WAGI Proces kalibracji Wyznaczanie masy startowej Raport z procesu kalibracji Historia kalibracji AKTUALIZACJA OPROGRAMOWANIA Aktualizacja ON-LINE Aktualizacja z pendrive Zmiany w programie FUNKCJE SPECJALNE MODÓW PRACY Dostępność modów pracy Tryb zapisu Odważanie Kontrola wyniku Tryb tary Tryb etykietowania Ustawienie ilości etykiet do wydruku Ustawienie ilości etykiet zbiorczych do wydruku Ustawienie ilości etykiet zbiorczych ze zbiorczych do wydruku Automatyczne wyzwalanie etykiet zbiorczych Automatyczne wyzwalanie etykiet zbiorczych ze zbiorczych Statystyki Zatrzask maksymalnego wskazania MOD PRACY - WAŻENIE Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy MOD PRACY - LICZENIE SZTUK Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy Funkcja automatycznej korekty masy wzorca Minimalna masa referencyjna Ustawienie masy wzorca przez wpisanie znanej masy detalu Ustawienie masy wzorca przez wyznaczenie masy detalu Ustawienie masy wzorca przez wprowadzenie masy detalu z bazy danych Wprowadzanie masy wzorca do pamięci wagi MOD PRACY - ODCHYŁKI Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy Masa wzorca określana przez jego ważenie Masa wzorca wpisywana do pamięci wagi MOD PRACY DOZOWANIE Procedura uruchomienia modu pracy Struktura procesu dozowania Ustawienia lokalne modu pracy Opis funkcji i ustawień procesu dozowania Tworzenie nowego procesu dozowania Przykłady realizacji procesów dozowania Przykład 1 Proces dozowania ręcznego 4 składników na 2 platformach Przykład 2 Dozowanie automatyczne 2 składników na 2 platformach Przykład 3 Dozowanie mieszane Raportowanie zrealizowanych procesów dozowania MOD PRACY RECEPTURY Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy Tworzenie nowej receptury Procedura recepturowania

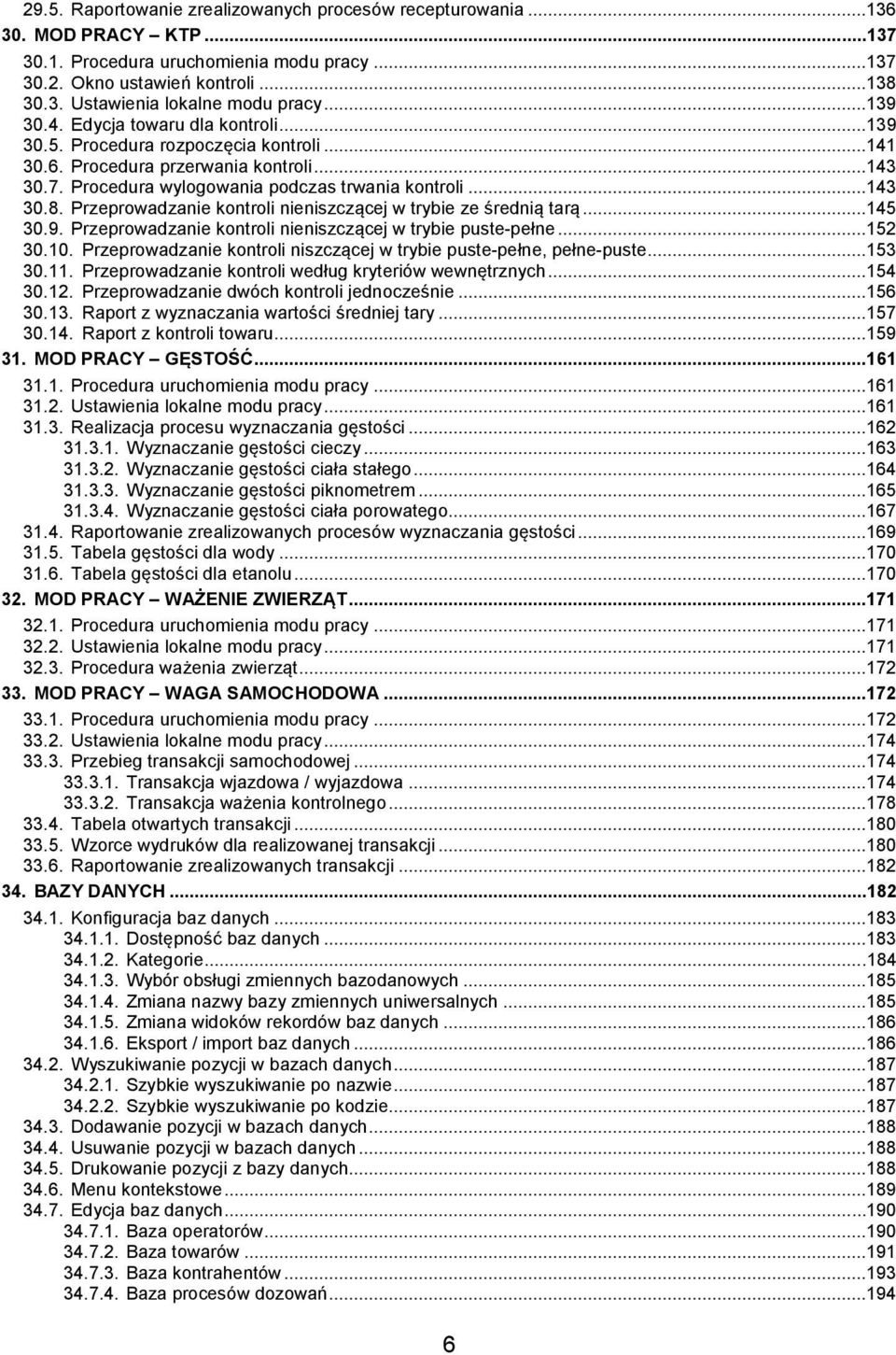

6 29.5. Raportowanie zrealizowanych procesów recepturowania MOD PRACY KTP Procedura uruchomienia modu pracy Okno ustawień kontroli Ustawienia lokalne modu pracy Edycja towaru dla kontroli Procedura rozpoczęcia kontroli Procedura przerwania kontroli Procedura wylogowania podczas trwania kontroli Przeprowadzanie kontroli nieniszczącej w trybie ze średnią tarą Przeprowadzanie kontroli nieniszczącej w trybie puste-pełne Przeprowadzanie kontroli niszczącej w trybie puste-pełne, pełne-puste Przeprowadzanie kontroli według kryteriów wewnętrznych Przeprowadzanie dwóch kontroli jednocześnie Raport z wyznaczania wartości średniej tary Raport z kontroli towaru MOD PRACY GĘSTOŚĆ Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy Realizacja procesu wyznaczania gęstości Wyznaczanie gęstości cieczy Wyznaczanie gęstości ciała stałego Wyznaczanie gęstości piknometrem Wyznaczanie gęstości ciała porowatego Raportowanie zrealizowanych procesów wyznaczania gęstości Tabela gęstości dla wody Tabela gęstości dla etanolu MOD PRACY WAŻENIE ZWIERZĄT Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy Procedura ważenia zwierząt MOD PRACY WAGA SAMOCHODOWA Procedura uruchomienia modu pracy Ustawienia lokalne modu pracy Przebieg transakcji samochodowej Transakcja wjazdowa / wyjazdowa Transakcja ważenia kontrolnego Tabela otwartych transakcji Wzorce wydruków dla realizowanej transakcji Raportowanie zrealizowanych transakcji BAZY DANYCH Konfiguracja baz danych Dostępność baz danych Kategorie Wybór obsługi zmiennych bazodanowych Zmiana nazwy bazy zmiennych uniwersalnych Zmiana widoków rekordów baz danych Eksport / import baz danych Wyszukiwanie pozycji w bazach danych Szybkie wyszukiwanie po nazwie Szybkie wyszukiwanie po kodzie Dodawanie pozycji w bazach danych Usuwanie pozycji w bazach danych Drukowanie pozycji z bazy danych Menu kontekstowe Edycja baz danych Baza operatorów Baza towarów Baza kontrahentów Baza procesów dozowań

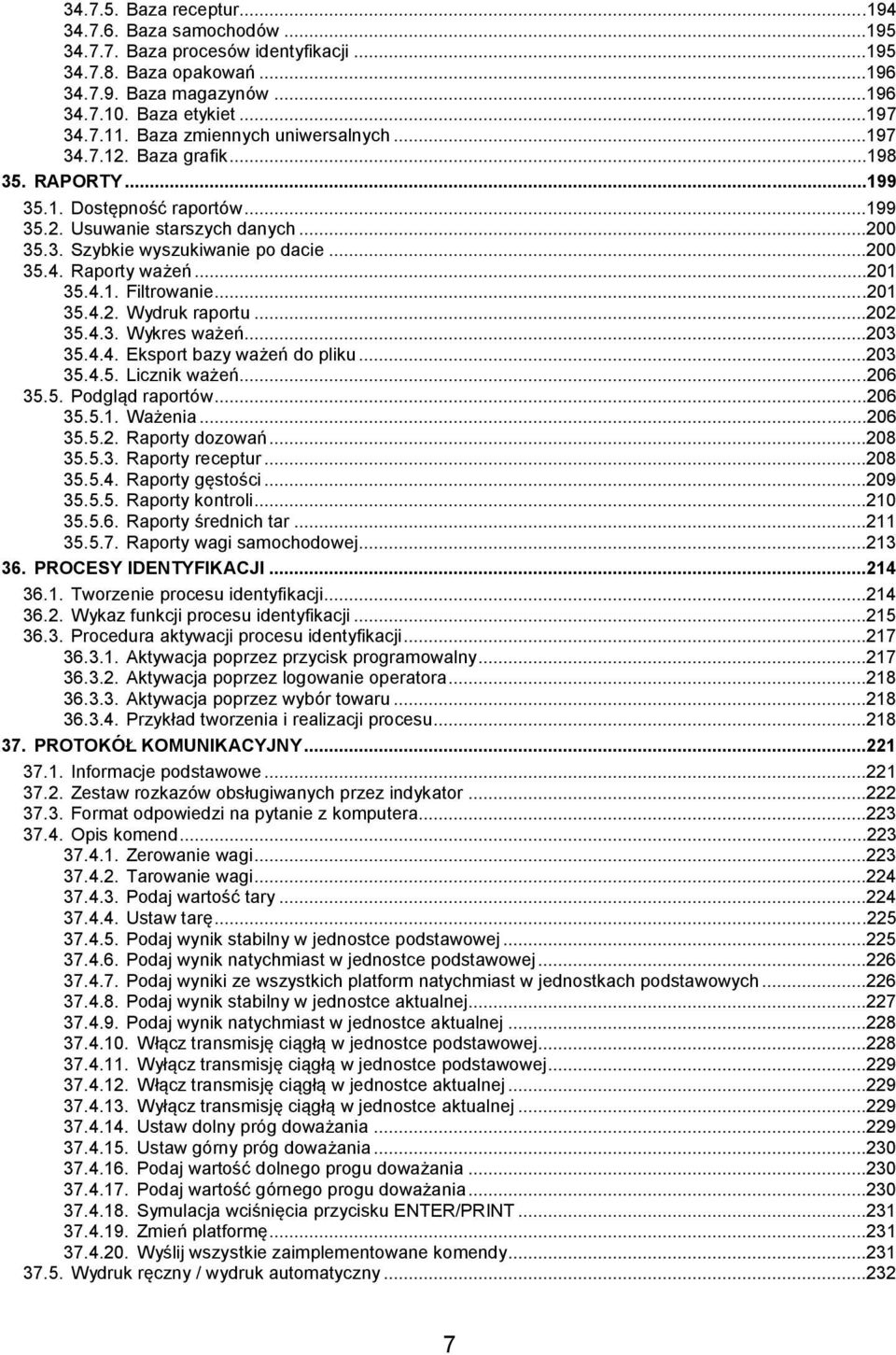

7 Baza receptur Baza samochodów Baza procesów identyfikacji Baza opakowań Baza magazynów Baza etykiet Baza zmiennych uniwersalnych Baza grafik RAPORTY Dostępność raportów Usuwanie starszych danych Szybkie wyszukiwanie po dacie Raporty ważeń Filtrowanie Wydruk raportu Wykres ważeń Eksport bazy ważeń do pliku Licznik ważeń Podgląd raportów Ważenia Raporty dozowań Raporty receptur Raporty gęstości Raporty kontroli Raporty średnich tar Raporty wagi samochodowej PROCESY IDENTYFIKACJI Tworzenie procesu identyfikacji Wykaz funkcji procesu identyfikacji Procedura aktywacji procesu identyfikacji Aktywacja poprzez przycisk programowalny Aktywacja poprzez logowanie operatora Aktywacja poprzez wybór towaru Przykład tworzenia i realizacji procesu PROTOKÓŁ KOMUNIKACYJNY Informacje podstawowe Zestaw rozkazów obsługiwanych przez indykator Format odpowiedzi na pytanie z komputera Opis komend Zerowanie wagi Tarowanie wagi Podaj wartość tary Ustaw tarę Podaj wynik stabilny w jednostce podstawowej Podaj wynik natychmiast w jednostce podstawowej Podaj wyniki ze wszystkich platform natychmiast w jednostkach podstawowych Podaj wynik stabilny w jednostce aktualnej Podaj wynik natychmiast w jednostce aktualnej Włącz transmisję ciągłą w jednostce podstawowej Wyłącz transmisję ciągłą w jednostce podstawowej Włącz transmisję ciągłą w jednostce aktualnej Wyłącz transmisję ciągłą w jednostce aktualnej Ustaw dolny próg doważania Ustaw górny próg doważania Podaj wartość dolnego progu doważania Podaj wartość górnego progu doważania Symulacja wciśnięcia przycisku ENTER/PRINT Zmień platformę Wyślij wszystkie zaimplementowane komendy Wydruk ręczny / wydruk automatyczny

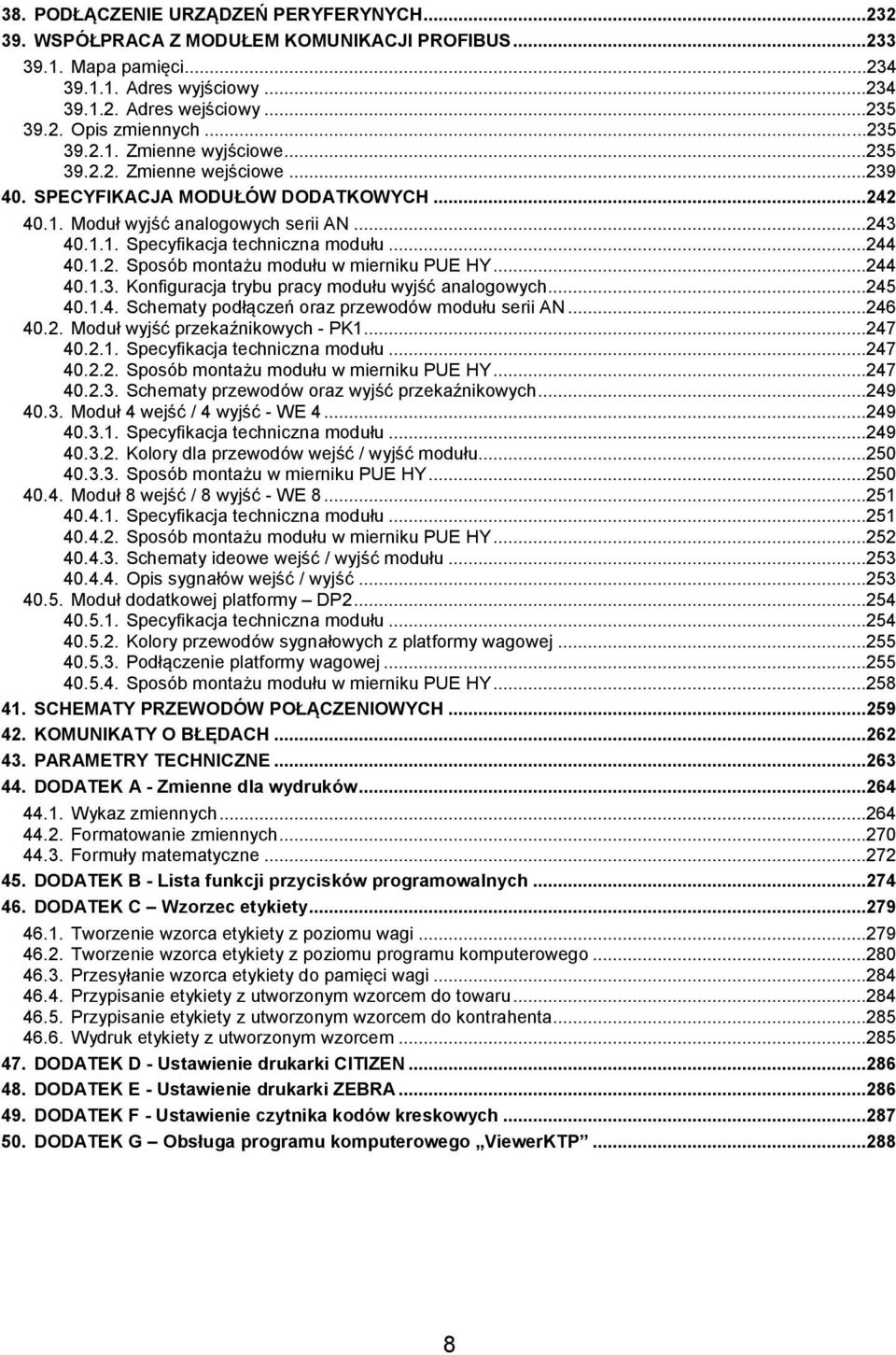

8 38. PODŁĄCZENIE URZĄDZEŃ PERYFERYNYCH WSPÓŁPRACA Z MODUŁEM KOMUNIKACJI PROFIBUS Mapa pamięci Adres wyjściowy Adres wejściowy Opis zmiennych Zmienne wyjściowe Zmienne wejściowe SPECYFIKACJA MODUŁÓW DODATKOWYCH Moduł wyjść analogowych serii AN Specyfikacja techniczna modułu Sposób montażu modułu w mierniku PUE HY Konfiguracja trybu pracy modułu wyjść analogowych Schematy podłączeń oraz przewodów modułu serii AN Moduł wyjść przekaźnikowych - PK Specyfikacja techniczna modułu Sposób montażu modułu w mierniku PUE HY Schematy przewodów oraz wyjść przekaźnikowych Moduł 4 wejść / 4 wyjść - WE Specyfikacja techniczna modułu Kolory dla przewodów wejść / wyjść modułu Sposób montażu w mierniku PUE HY Moduł 8 wejść / 8 wyjść - WE Specyfikacja techniczna modułu Sposób montażu modułu w mierniku PUE HY Schematy ideowe wejść / wyjść modułu Opis sygnałów wejść / wyjść Moduł dodatkowej platformy DP Specyfikacja techniczna modułu Kolory przewodów sygnałowych z platformy wagowej Podłączenie platformy wagowej Sposób montażu modułu w mierniku PUE HY SCHEMATY PRZEWODÓW POŁĄCZENIOWYCH KOMUNIKATY O BŁĘDACH PARAMETRY TECHNICZNE DODATEK A - Zmienne dla wydruków Wykaz zmiennych Formatowanie zmiennych Formuły matematyczne DODATEK B - Lista funkcji przycisków programowalnych DODATEK C Wzorzec etykiety Tworzenie wzorca etykiety z poziomu wagi Tworzenie wzorca etykiety z poziomu programu komputerowego Przesyłanie wzorca etykiety do pamięci wagi Przypisanie etykiety z utworzonym wzorcem do towaru Przypisanie etykiety z utworzonym wzorcem do kontrahenta Wydruk etykiety z utworzonym wzorcem DODATEK D - Ustawienie drukarki CITIZEN DODATEK E - Ustawienie drukarki ZEBRA DODATEK F - Ustawienie czytnika kodów kreskowych DODATEK G Obsługa programu komputerowego ViewerKTP

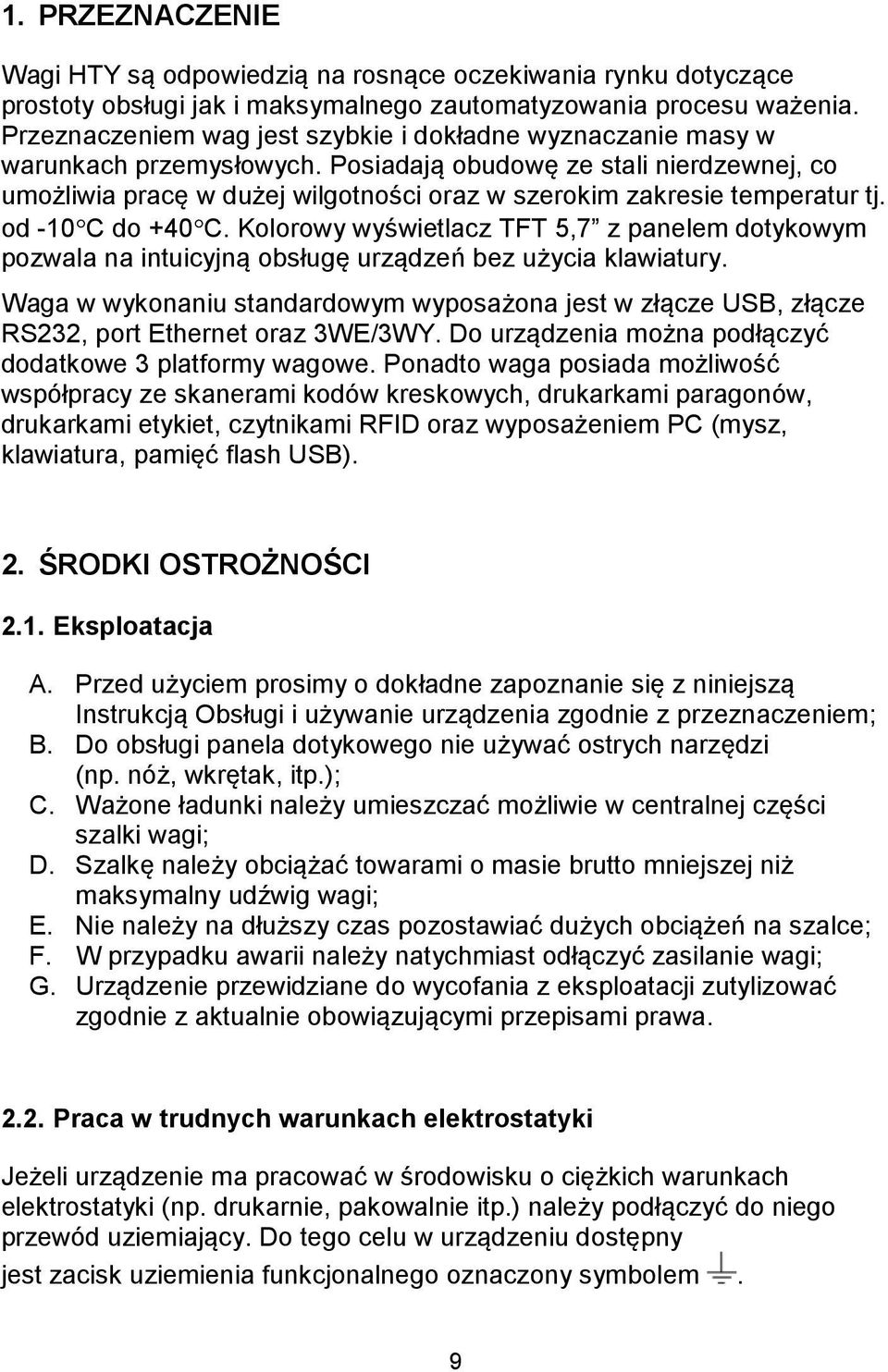

9 1. PRZEZNACZENIE Wagi HTY są odpowiedzią na rosnące oczekiwania rynku dotyczące prostoty obsługi jak i maksymalnego zautomatyzowania procesu ważenia. Przeznaczeniem wag jest szybkie i dokładne wyznaczanie masy w warunkach przemysłowych. Posiadają obudowę ze stali nierdzewnej, co umożliwia pracę w dużej wilgotności oraz w szerokim zakresie temperatur tj. od -10 C do +40 C. Kolorowy wyświetlacz TFT 5,7 z panelem dotykowym pozwala na intuicyjną obsługę urządzeń bez użycia klawiatury. Waga w wykonaniu standardowym wyposażona jest w złącze USB, złącze RS232, port Ethernet oraz 3WE/3WY. Do urządzenia można podłączyć dodatkowe 3 platformy wagowe. Ponadto waga posiada możliwość współpracy ze skanerami kodów kreskowych, drukarkami paragonów, drukarkami etykiet, czytnikami RFID oraz wyposażeniem PC (mysz, klawiatura, pamięć flash USB). 2. ŚRODKI OSTROŻNOŚCI 2.1. Eksploatacja A. Przed użyciem prosimy o dokładne zapoznanie się z niniejszą Instrukcją Obsługi i używanie urządzenia zgodnie z przeznaczeniem; B. Do obsługi panela dotykowego nie używać ostrych narzędzi (np. nóż, wkrętak, itp.); C. Ważone ładunki należy umieszczać możliwie w centralnej części szalki wagi; D. Szalkę należy obciążać towarami o masie brutto mniejszej niż maksymalny udźwig wagi; E. Nie należy na dłuższy czas pozostawiać dużych obciążeń na szalce; F. W przypadku awarii należy natychmiast odłączyć zasilanie wagi; G. Urządzenie przewidziane do wycofania z eksploatacji zutylizować zgodnie z aktualnie obowiązującymi przepisami prawa Praca w trudnych warunkach elektrostatyki Jeżeli urządzenie ma pracować w środowisku o ciężkich warunkach elektrostatyki (np. drukarnie, pakowalnie itp.) należy podłączyć do niego przewód uziemiający. Do tego celu w urządzeniu dostępny jest zacisk uziemienia funkcjonalnego oznaczony symbolem. 9

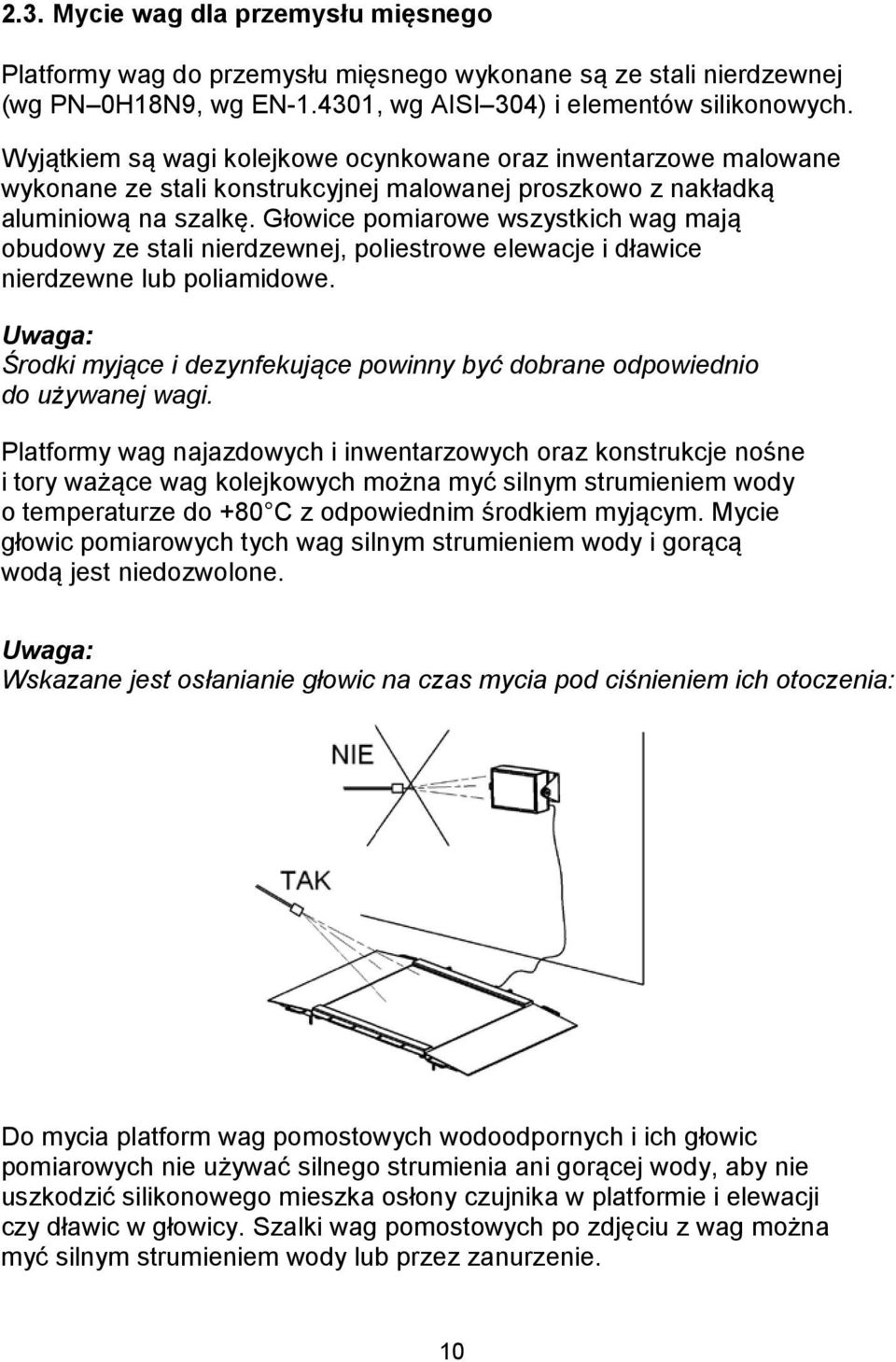

10 2.3. Mycie wag dla przemysłu mięsnego Platformy wag do przemysłu mięsnego wykonane są ze stali nierdzewnej (wg PN 0H18N9, wg EN , wg AISI 304) i elementów silikonowych. Wyjątkiem są wagi kolejkowe ocynkowane oraz inwentarzowe malowane wykonane ze stali konstrukcyjnej malowanej proszkowo z nakładką aluminiową na szalkę. Głowice pomiarowe wszystkich wag mają obudowy ze stali nierdzewnej, poliestrowe elewacje i dławice nierdzewne lub poliamidowe. Uwaga: Środki myjące i dezynfekujące powinny być dobrane odpowiednio do używanej wagi. Platformy wag najazdowych i inwentarzowych oraz konstrukcje nośne i tory ważące wag kolejkowych można myć silnym strumieniem wody o temperaturze do +80 C z odpowiednim środkiem myjącym. Mycie głowic pomiarowych tych wag silnym strumieniem wody i gorącą wodą jest niedozwolone. Uwaga: Wskazane jest osłanianie głowic na czas mycia pod ciśnieniem ich otoczenia: Do mycia platform wag pomostowych wodoodpornych i ich głowic pomiarowych nie używać silnego strumienia ani gorącej wody, aby nie uszkodzić silikonowego mieszka osłony czujnika w platformie i elewacji czy dławic w głowicy. Szalki wag pomostowych po zdjęciu z wag można myć silnym strumieniem wody lub przez zanurzenie. 10

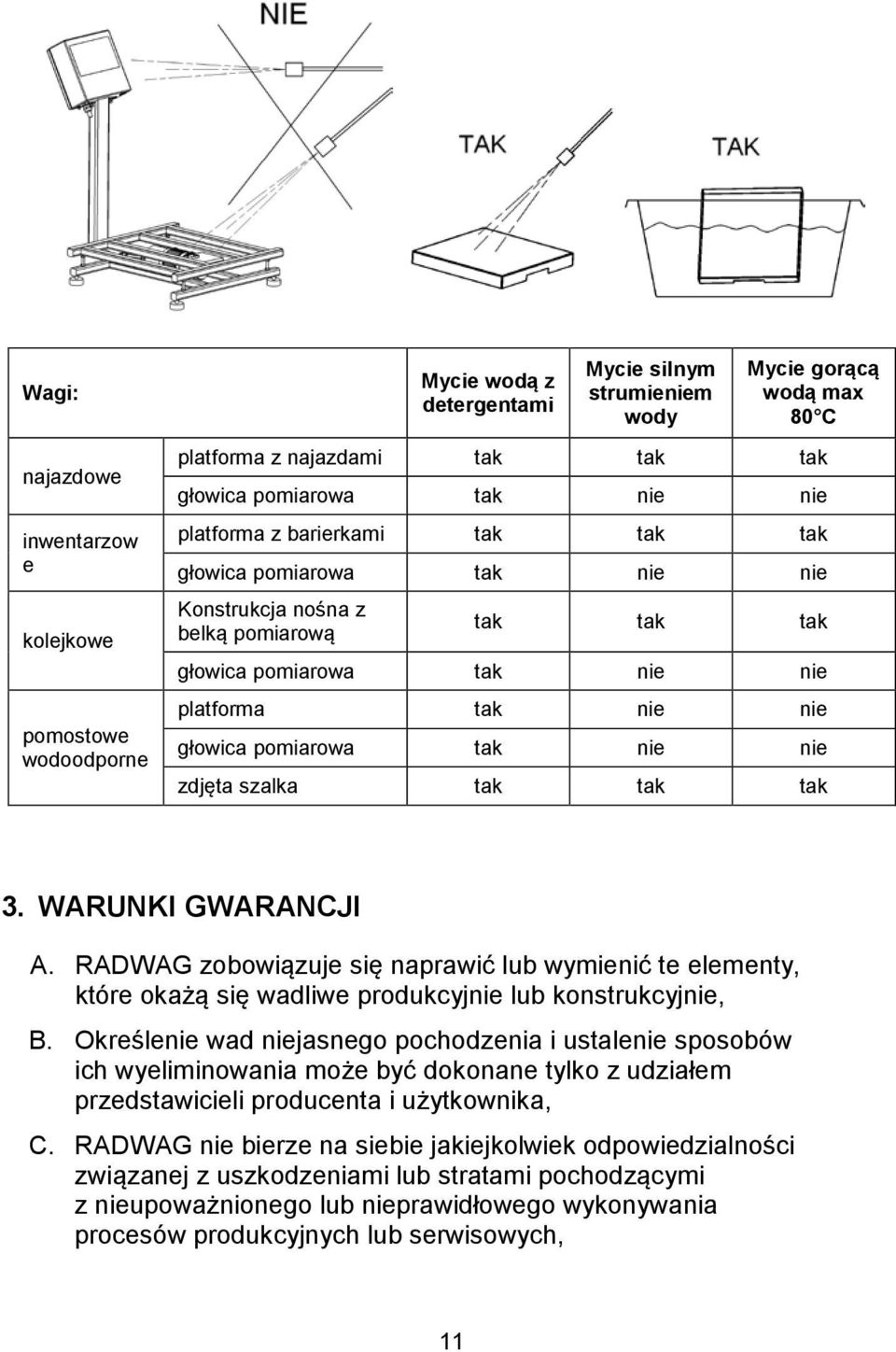

11 Wagi: najazdowe inwentarzow e kolejkowe pomostowe wodoodporne Mycie wodą z detergentami Mycie silnym strumieniem wody Mycie gorącą wodą max 80 C platforma z najazdami tak tak tak głowica pomiarowa tak nie nie platforma z barierkami tak tak tak głowica pomiarowa tak nie nie Konstrukcja nośna z belką pomiarową tak tak tak głowica pomiarowa tak nie nie platforma tak nie nie głowica pomiarowa tak nie nie zdjęta szalka tak tak tak 3. WARUNKI GWARANCJI A. RADWAG zobowiązuje się naprawić lub wymienić te elementy, które okażą się wadliwe produkcyjnie lub konstrukcyjnie, B. Określenie wad niejasnego pochodzenia i ustalenie sposobów ich wyeliminowania może być dokonane tylko z udziałem przedstawicieli producenta i użytkownika, C. RADWAG nie bierze na siebie jakiejkolwiek odpowiedzialności związanej z uszkodzeniami lub stratami pochodzącymi z nieupoważnionego lub nieprawidłowego wykonywania procesów produkcyjnych lub serwisowych, 11

12 D. Gwarancja nie obejmuje: uszkodzeń mechanicznych spowodowanych niewłaściwą eksploatacją wagi, oraz uszkodzeń termicznych, chemicznych, uszkodzeń spowodowanych wyładowaniem atmosferycznym, przepięciem w sieci energetycznej lub innym zdarzeniem losowym, czynności konserwacyjnych (czyszczenie wagi). E. Utrata gwarancji następuje wówczas, gdy: naprawa zostanie dokonana poza autoryzowanym punktem serwisowym, serwis stwierdzi ingerencję osób nieupoważnionych w konstrukcję mechaniczną lub elektroniczną wagi, zostanie zainstalowana inna wersja systemu operacyjnego, waga nie posiada firmowych znaków zabezpieczających. F. Szczegółowe warunki gwarancji znajdują się w karcie serwisowej. G. Kontakt telefoniczny z Autoryzowanym Serwisem: (0-48) wew. 106 i ROZPAKOWANIE I MONTAŻ A. Wyjąć wagę z opakowania fabrycznego, B. Urządzenie należy ustawić w miejscu użytkowania na równym i twardym podłożu z daleka od źródeł ciepła, C. Wysunąć zabezpieczenia transportowe: D. Wagę należy wypoziomować pokręcając nóżkami regulacyjnymi. Poziomowanie jest poprawne jeżeli pęcherzyk powietrza znajduje się w centralnym położeniu poziomniczki umieszczonej w podstawie wagi: 12

13 5. BUDOWA WAG 5.1. Wymiary gabarytowe Wymiary gabarytowe miernika PUE HY 5.2. Opis złącz 13

14 1- Zacisk uziemienia funkcjonalnego 2- Dławica przewodu zasilania 3- Złącze Ethernet 4- Złącze 3WE/3WY 5- Złącze RS Złącze USB 7- Dławica dla dodatkowego wyposażenia (8IN/8OUT, itd) 8- Dławica przewodu czujnika tensometrycznego 9- Dławica dla dodatkowego wyposażenia 10- Dławica dla dodatkowego wyposażenia 11- Dławica przewodu 2 dodatkowej platformy (opcjonalne) 12- Dławica przewodu 3 dodatkowej platformy (opcjonalne) 13- Dławica przewodu 4 dodatkowej platformy (opcjonalne) 5.3. Opis gniazd RS232 oraz opcjonalny moduł BUS Pin1 B Pin2 RxD Pin3 TxD Pin4 A Pin5 GND Pin6 - +5VDC Dodatkowe gniazdo RS232 (opcja) Pin1 NC Pin2 RxD Pin3 TxD Pin4 NC Pin5 GND Pin6 - +5VDC 3WE/3WY Pin1 WY3 Pin2 WY2 Pin3 WY1 Pin4 COMM Pin5 WE3 Pin6 WE2 Pin7 WE1 Pin8 GNDWE 14

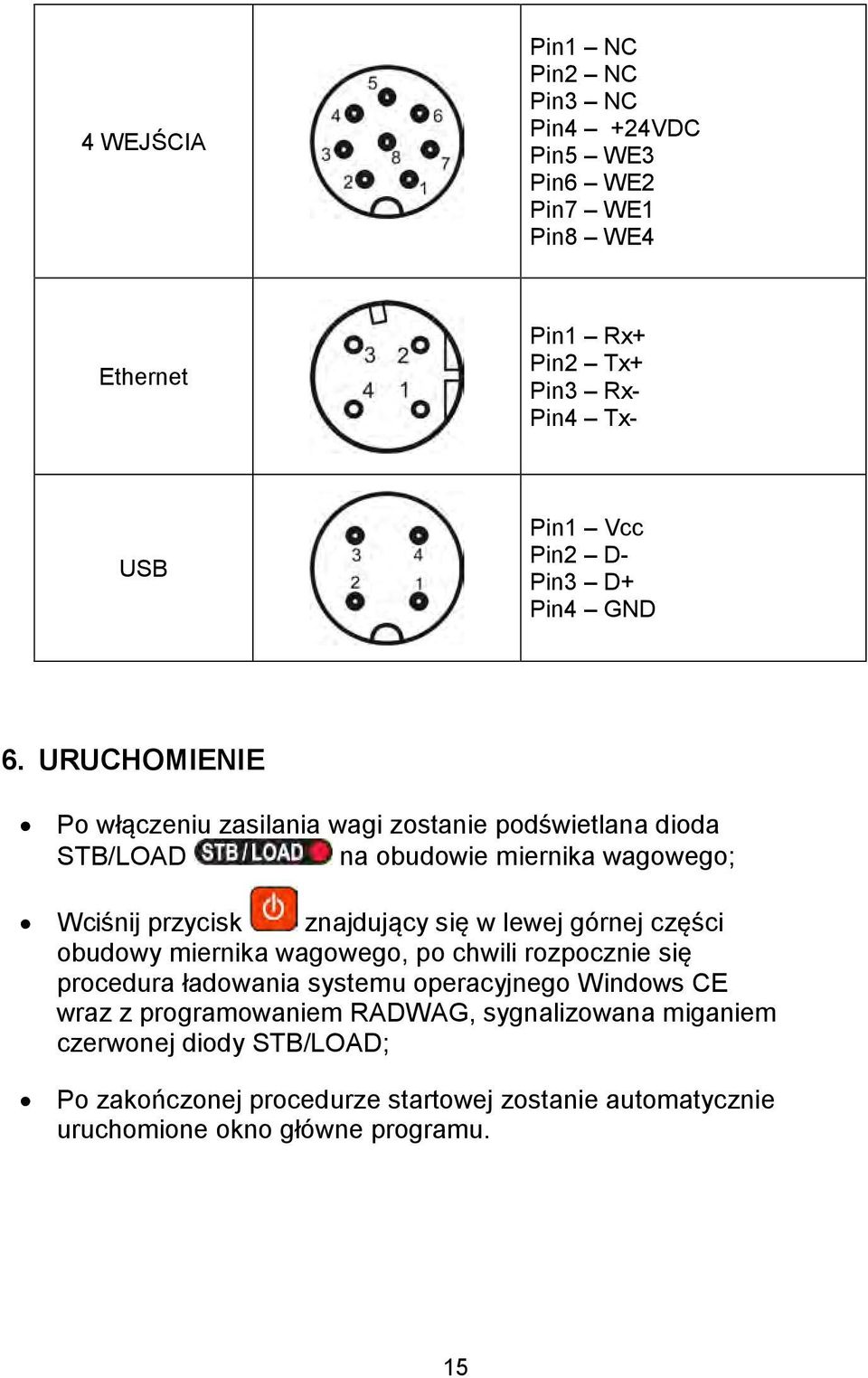

15 4 WEJŚCIA Pin1 NC Pin2 NC Pin3 NC Pin4 +24VDC Pin5 WE3 Pin6 WE2 Pin7 WE1 Pin8 WE4 Ethernet Pin1 Rx+ Pin2 Tx+ Pin3 Rx- Pin4 Tx- USB Pin1 Vcc Pin2 D- Pin3 D+ Pin4 GND 6. URUCHOMIENIE Po włączeniu zasilania wagi zostanie podświetlana dioda STB/LOAD na obudowie miernika wagowego; Wciśnij przycisk znajdujący się w lewej górnej części obudowy miernika wagowego, po chwili rozpocznie się procedura ładowania systemu operacyjnego Windows CE wraz z programowaniem RADWAG, sygnalizowana miganiem czerwonej diody STB/LOAD; Po zakończonej procedurze startowej zostanie automatycznie uruchomione okno główne programu. 15

16 7. KLAWIATURA WAGI 8. FUNKCJE PRZYCISKÓW Przycisk Opis Włączenie / wyłączenie zasilanie wagi Zmiana jednostki ważenia Zmiana numeru platformy wagowej Ręczne wprowadzanie wartości tary Zerowanie wagi Tarowanie wagi Wysyłanie wyniku do drukarki lub komputera Przycisk funkcyjny (wejście w menu wagi) 16

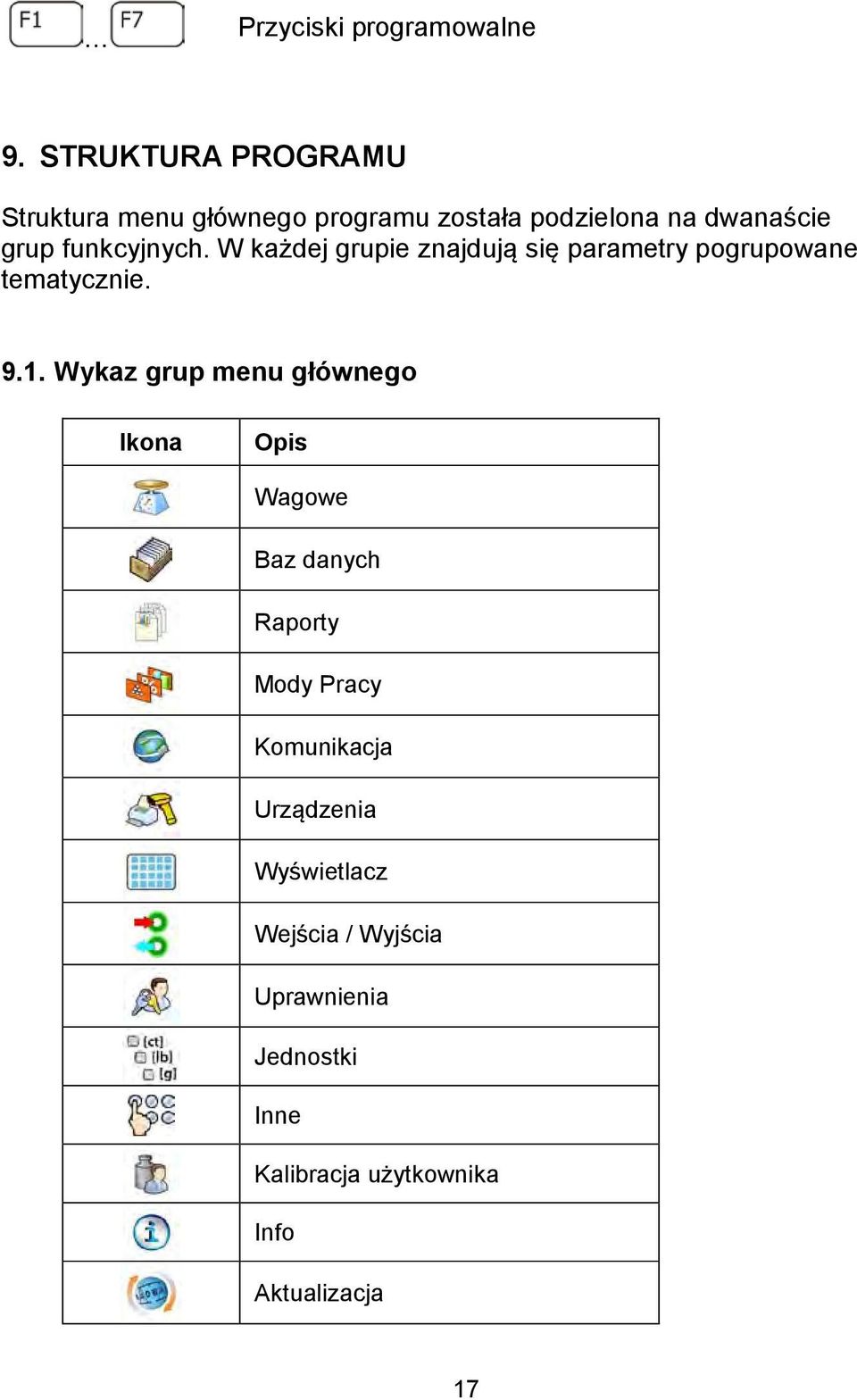

17 Przyciski programowalne 9. STRUKTURA PROGRAMU Struktura menu głównego programu została podzielona na dwanaście grup funkcyjnych. W każdej grupie znajdują się parametry pogrupowane tematycznie Wykaz grup menu głównego Ikona Opis Wagowe Baz danych Raporty Mody Pracy Komunikacja Urządzenia Wyświetlacz Wejścia / Wyjścia Uprawnienia Jednostki Inne Kalibracja użytkownika Info Aktualizacja 17

18 9.2. Wykaz parametrów Parametry wagowe Ikona Opis Wartość Filtr Mediany 0.5 Filtr Średni Autozero Próg LO 0.1 Ostatnia cyfra Zawsze Mody pracy Ikona Opis Wartość Dostępność - Ważenie Liczenie sztuk Odchyłki Dozowanie Receptury Ważenie zwierząt Gęstość KTP Waga samochodowa Ważenie - Tryb zapisu Ręczny każdy stabilny 18

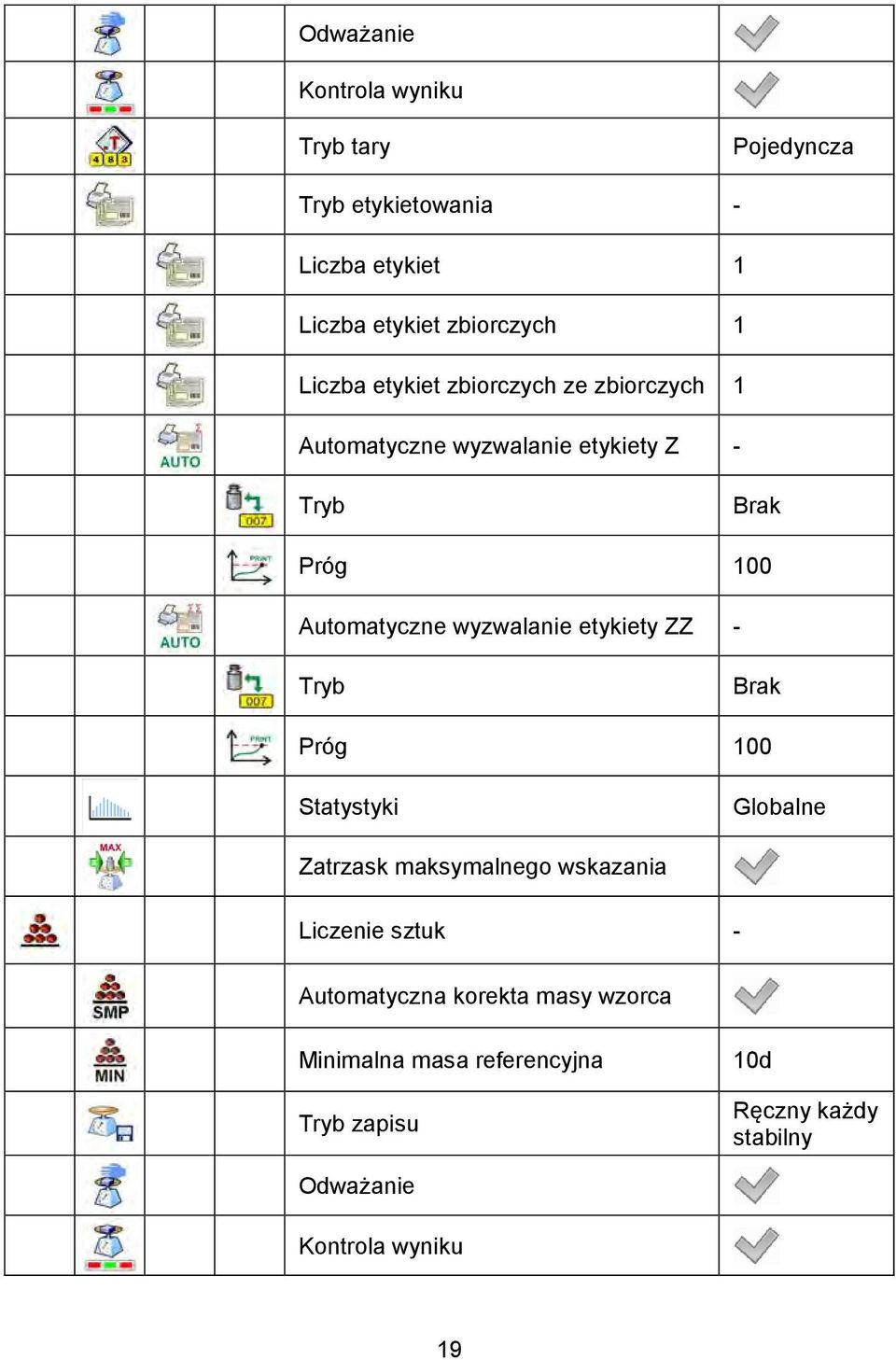

19 Odważanie Kontrola wyniku Tryb tary Pojedyncza Tryb etykietowania - Liczba etykiet 1 Liczba etykiet zbiorczych 1 Liczba etykiet zbiorczych ze zbiorczych 1 Automatyczne wyzwalanie etykiety Z - Tryb Brak Próg 100 Automatyczne wyzwalanie etykiety ZZ - Tryb Brak Próg 100 Statystyki Globalne Zatrzask maksymalnego wskazania Liczenie sztuk - Automatyczna korekta masy wzorca Minimalna masa referencyjna Tryb zapisu 10d Ręczny każdy stabilny Odważanie Kontrola wyniku 19

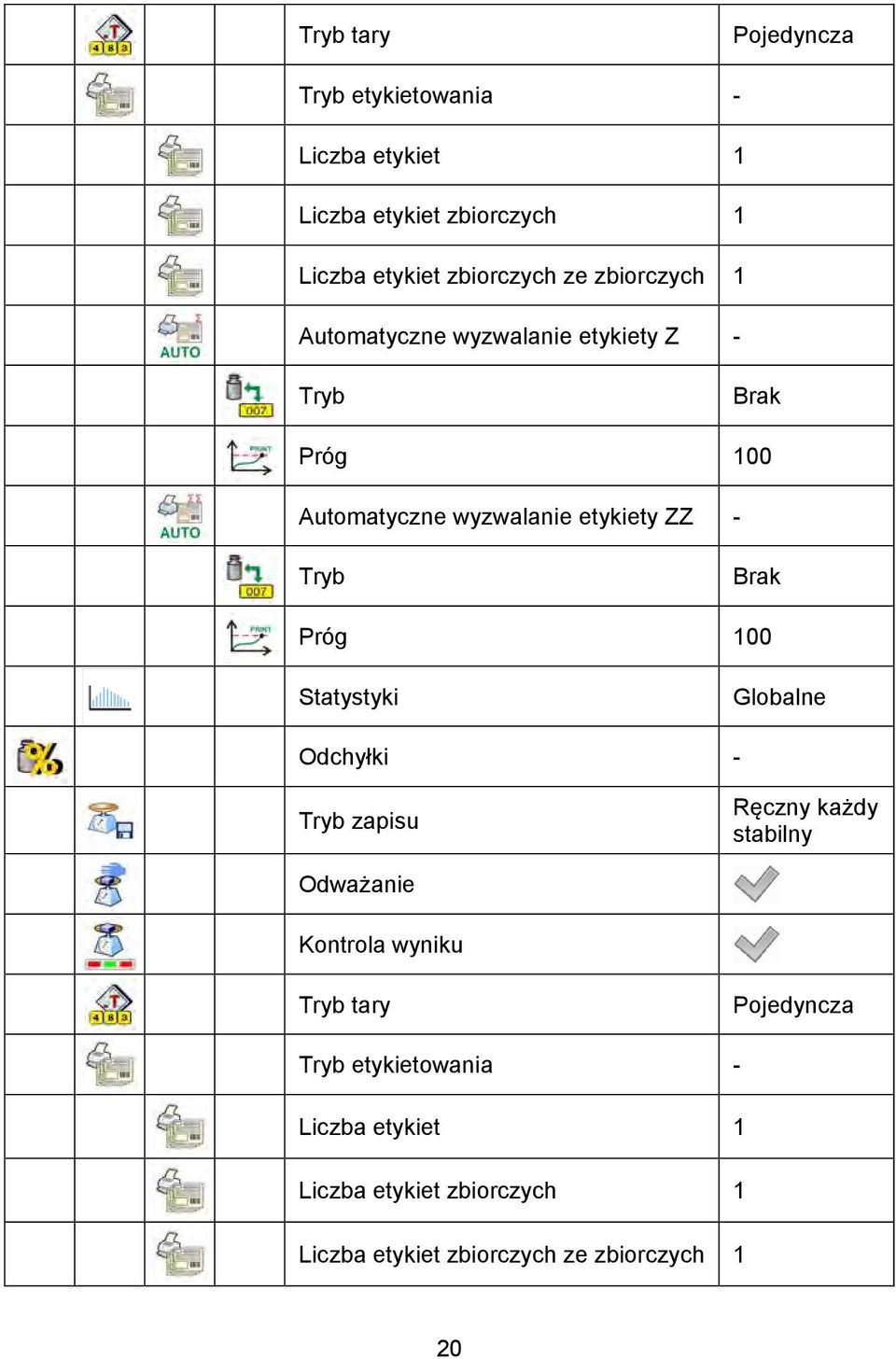

20 Tryb tary Pojedyncza Tryb etykietowania - Liczba etykiet 1 Liczba etykiet zbiorczych 1 Liczba etykiet zbiorczych ze zbiorczych 1 Automatyczne wyzwalanie etykiety Z - Tryb Brak Próg 100 Automatyczne wyzwalanie etykiety ZZ - Tryb Brak Próg 100 Statystyki Globalne Odchyłki - Tryb zapisu Ręczny każdy stabilny Odważanie Kontrola wyniku Tryb tary Pojedyncza Tryb etykietowania - Liczba etykiet 1 Liczba etykiet zbiorczych 1 Liczba etykiet zbiorczych ze zbiorczych 1 20

21 Automatyczne wyzwalanie etykiety Z - Tryb Brak Próg 100 Automatyczne wyzwalanie etykiety ZZ - Tryb Brak Próg 100 Statystyki Globalne Dozowanie - Pytaj o mnożnik Pytaj o liczbę cykli Potwierdzaj składniki dozowane ręcznie Liczba pomiarów do wyliczenia poprawki 0 Globalne - Wyjścia dozowania - Wyjście 1 0 Wyjście 2 0 Wyjście 3 0 Wyjście 4 0 Wyjścia dozowania szybkiego - Wyjście 1 0 Wyjście

22 Wyjście 3 0 Wyjście 4 0 Poprawka 0 Poprawka maksymalna 0 Receptury - Pytaj o mnożnik Pytaj o liczbę cykli Potwierdzaj składniki dozowane ręcznie Tara automatyczna Kontrola składnika Ważenie porcji Wydruk raportu Ważenie zwierząt - Czas uśredniania 5 Praca automatyczna Kontrola wyniku Tryb tary Pojedyncza Tryb etykietowania - Liczba etykiet 1 Liczba etykiet zbiorczych 1 Liczba etykiet zbiorczych ze zbiorczych 1 22

23 Automatyczne wyzwalanie etykiety Z - Tryb Brak Próg 100 Automatyczne wyzwalanie etykiety ZZ - Tryb Brak Próg 100 Statystyki Globalne Gęstość - Ciecz wzorcowa Woda Temperatura 21 Gęstość cieczy wzorcowej 1 Objętość nurnika 0 Pytaj o numer próbki Masa piknometru 0 Objętość piknometru 0 Jednostka g/cm 3 Tryb zapisu Ręczny każdy stabilny Kontrola wyniku Tryb tary Statystyki Pojedyncza Globalne KTP - 23

24 Tryb zapisu Ręczny każdy stabilny Liczba dostępnych kontroli 1 Pytaj o numer partii Wymagane hasło Waga samochodowa - Domyślny rodzaj transakcji Wybór samochodu Wjazd Z listy Wydruk raportu Komunikacja Ikona Opis Wartość RS 232 (1) - Prędkość 9600 Bity Danych 8 Bity Stopu 1 Parzystość Brak RS 232 (2) - Prędkość 9600 Bity Danych 8 Bity Stopu 1 Parzystość Brak Ethernet - DHCP 24

25 Adres IP Maska podsieci Brama domyślna DNS MAC adres - Tcp - Port Urządzenia Ikona Opis Wartość Komputer Port Brak Adres 1 Transmisja ciągła Wzorzec wydruku ważenia - E2R System - System aktywny Blokuj wybór towaru Drukarka - Port RS 232 (1) Strona kodowa 1250 Wydruki - 25

26 Wzorzec Wydruku Ważenia Patrz pkt Wzorzec Wydruku Raportu Ważeń Patrz pkt Wzorzec Wydruku Zbiorczej Patrz pkt Wzorzec Wydruku Zbiorczej Ze Zbiorczych Wzorzec Wydruku raportu kalibracji Wzorzec Wydruku Raportu Dozowania Wzorzec Wydruku raportu receptury Wzorzec Wydruku Składnika Receptury Patrz pkt Patrz pkt Patrz pkt Patrz pkt Patrz pkt Wzorzec Wydruku raportu KTP Patrz pkt Wzorzec Wydruku raportu średniej tary Wzorzec Wydruku Biletu Wjazdowego Wzorzec Wydruku Biletu Wyjazdowego Wzorzec Wydruku Biletu Ważenia Kontrolnego Wzorzec Wydruku Raportu Wagi Samochodowej Patrz pkt Patrz pkt Patrz pkt Patrz pkt Patrz pkt Wzorzec Wydruku Gęstości Patrz pkt Wzorzec Wydruku Towaru Patrz pkt Wzorzec Wydruku Operatora Patrz pkt Wzorzec Wydruku Kontrahenta Patrz pkt Wzorzec Wydruku Magazynu Patrz pkt Wzorzec Wydruku Opakowania Patrz pkt Wzorzec Wydruku Samochodu Patrz pkt

27 Czytnik Kodów Kreskowych - Port Brak Prefiks 01 Sufiks 0d Wybór pola Patrz pkt Test Patrz pkt Czytnik kart transponderowych - Port Brak Wyświetlacz dodatkowy - Port Brak Wzorzec Patrz pkt Wyświetlacz Ikona Opis Wartość Informacje tekstowe - Wzorzec wyświetlania Patrz pkt Lewy wzorzec wyświetlania Patrz pkt Prawy wzorzec wyświetlania Patrz pkt Czcionka - Typ Wielkość Courier Mała Pogrubienie 27

28 Pochylenie Kolor Kolor tła Czarny Jasny szary Ustaw domyślne - Funkcje przycisków Patrz pkt Pokaż wszystkie platformy Bargraf - Typ bargrafu Brak Szybkie ważenie - Tryb działania progów MIN, MAX Tryb działania progu OK Kolor sygnalizacji progu MIN Kolor sygnalizacji progu OK Kolor sygnalizacji progu MAX Niestabilny Niestabilny Czerwony Intensywny zielony Czerwony Gradient Kolor tła Kolor ramki Czarny Biały Sygnalizacja progów doważania - Tryb działania progów MIN, MAX Tryb działania progu OK Kolor sygnalizacji progu MIN Kolor sygnalizacji progu OK Niestabilny Niestabilny Czerwony Intensywny zielony 28

29 Kolor sygnalizacji progu MAX Czerwony Gradient Kolor tła Kolor ramki Czarny Biały Liniowy - Kolor sygnalizacji progu MIN Kolor sygnalizacji progu OK Kolor sygnalizacji progu MAX Kolor tła zakresów MIN, MAX Kolor tła zakresu OK. Czerwony Zielony Czerwony Turkusowy Turkusowy Gradient Wejścia / Wyjścia Ikona Opis Wartość Wejścia - Wejście 1 Wejście 2 Wejście 3 Wejście 4 Brak Brak Brak Brak Wyjścia - Wyjście 1 Wyjście 2 Brak Brak 29

30 Wyjście 3 Wyjście 4 Brak Brak Uprawnienia Ikona Opis Wartość Operator anonimowy Data i czas Wydruki Operator Administrator Administrator Bazy Danych - Towary Kontrahenci Procesy dozowań Receptury Opakowania Samochody Magazyny Etykiety Grafiki Procesy identyfikacji Licznik ważeń Usuń starsze dane Administrator Administrator Administrator Administrator Administrator Administrator Administrator Administrator Administrator Administrator Administrator Operator Zaawans. 30

31 Jednostki Ikona Opis Wartość Dostępność - g ct lb oz N Jednostka startowa Brak Jednostka definiowana 1 - Mnożnik 0 Nazwa - Jednostka definiowana 2 - Mnożnik 0 Nazwa - Przyspieszenie ziemskie Inne Ikona Opis Wartość Język Polski Data i czas - Ustaw datę i czas - 31

32 Format daty Format czasu yyyy.mm.dd HH:mm:ss :10:09 Beep Przyciski Kalibracja ekranu dotykowego - Jasność ekranu - Kursor Wymagane logowanie Logo startowe Kalibracja użytkownika opcja tylko dla wag nielegalizowanych Ikona Opis Wartość Wyznaczanie Masy Startowej - Kalibracja - Wydruk raportu Historia kalibracji Info wagi Podmenu < Info> służy do podglądu informacji dotyczących: Numeru fabrycznego wagi, Wersji programu, Wersji programu wagowego. 32

33 Aktualizacja Ikona Opis Wartość Wersja programu na serwerze Sprawdź wersję Aktualizacja z serwera - Aktualizacja z pendrive - Zmiany w programie OKNO WAGOWE PROGRAMU Widok ogólny: Główne okno aplikacji możemy podzielić na 4 obszary: Górna belka, Okno wagowe, Obszar roboczy, Przyciski funkcyjne. 33

34 10.1. Górna belka W górnej części ekranu wyświetlone są następujące informacje: Symbol i nazwa modu pracy Logowanie użytkownika Symbol aktywnego połączenia z komputerem Data i czas Okno wagowe Okno wagowe zawiera wszystkie informacje o ważeniu: Obszar roboczy Pod oknem wagowym znajduje się obszar roboczy: Obszar roboczy składa się z trzech wzorców wyświetlania. W górnej części obszaru roboczego znajduje się informacja graficzna, który z wzorców jest obecnie aktywny. Zmiany wzorca wyświetlania dokonujemy poprzez przeciągnięcie ekranu obszaru roboczego w prawo lub lewo. 34

35 Dla każdego z dostępnych modów pracy, informacje zawarte w obszarze roboczym są dowolnie programowalne. Domyślne wartości wzorców wyświetlania są opisane w pkt instrukcji. Uwaga: Wyjątek stanowi początkowe okno robocze w modzie pracy KTP, zawierające logo oraz nieedytowalną linijkę nawigacyjną: Przyciski funkcyjne Poniżej okna roboczego znajdują się ekranowe przyciski funkcyjne: Dla każdego z dostępnych modów pracy, użytkownik ma możliwość definiowania ekranowych przycisków funkcyjnych. Procedura definiowania jest opisana w pkt instrukcji. 11. LOGOWANIE W celu pełnego dostępu do parametrów użytkownika oraz edycji baz danych, osoba obsługująca wagę po każdorazowym jej włączeniu powinna dokonać procedury logowania z uprawnieniami <Administrator> Procedura logowania Będąc w oknie głównym aplikacji wciśnij napis <Zaloguj> umieszczony w górnej belce ekranu, po czym zostanie otwarte okno bazy operatorów z pozycją < Admin>, 35

36 Po wejściu w pozycję < Admin> zostanie uruchomiona klawiatura ekranowa z oknem edycyjnym hasła operatora, Wpisz hasło 1111 i potwierdź przyciskiem, Program powróci do okna głównego a w górnej belce ekranu w miejscu napisu <Zaloguj> pojawi się nazwa <Admin> Procedura wylogowania Będąc w oknie głównym aplikacji wciśnij napis umieszczony w górnej belce ekranu zawierający nazwę zalogowanego operatora, po czym zostanie otwarte okno bazy operatorów, Wciśnij przycisk wylogowania (znajdujący się w górnej belce okna bazy operatorów): Program powróci do okna głównego a w górnej belce ekranu w miejscu nazwy zalogowanego operatora pojawi się napis <Zaloguj> Poziomy uprawnień Oprogramowanie wagowe posiada cztery poziomy uprawnień: administrator, operator zaawansowany, operator, brak. Każdy użytkownik bez względu na poziom uprawnień może wykonywać ważenia i wybierać pozycje z baz danych za pomocą dostępnych przycisków. Dostęp do edycji parametrów użytkownika, baz danych oraz funkcji programu w zależności od poziomu uprawnień: Uprawnienia Brak Poziom dostępu Brak dostępu do edycji wszystkich parametrów użytkownika. Nie może zatwierdzić ważenia oraz rozpocząć procesów: KTP, wpisywania masy wzorca i wyznaczania liczności wzorca w modzie Liczenie sztuk, wpisywania masy wzorca i wyznaczania wzorca w modzie Odchyłki, wyznaczania gęstości, realizacji procesów dozowań i receptur. Brak dostępu do funkcji <Eksportuj bazę ważeń do pliku> w menu <Raporty> 2). 36

37 Operator Operator zaawansowany Administrator Dostęp do edycji parametrów z podmenu: <Wagowe>; <Wyświetlacz> 1) (z wyjątkiem grupy parametrów <Funkcje przycisków>); <Inne> 1). Może rozpocząć i realizować wszystkie procesy wagowe. Posiada dostęp do funkcji <Eksportuj bazę ważeń do pliku> w menu <Raporty> 2). Dostęp do edycji parametrów z podmenu: <Wagowe>; <Mody pracy>; <Komunikacja>; <Urządzenia> 1) ; <Wyświetlacz> 1) ; <Inne> 1). Może rozpocząć i realizować wszystkie procesy wagowe. Posiada dostęp do funkcji <Eksportuj bazę ważeń do pliku> w menu <Raporty> 2). Dostęp do wszystkich parametrów użytkownika, funkcji i edycji baz danych 2). Może rozpocząć i realizować wszystkie procesy wagowe. 1) Poziom uprawnień do edycji funkcji: < Wydruki> w podmenu Urządzenia / Drukarka, < Wzorzec> w podmenu Urządzenia / Wyświetlacz dodatkowy, < Wzorzec wyświetlania> w podmenu Wyświetlacz / Informacje tekstowe, < Data i Czas> w podmenu < Inne>, możemy zadeklarować w podmenu < Uprawnienia>, które jest dostępne wyłącznie po zalogowaniu jako <Administrator> (patrz pkt. 19 instrukcji). 2) Użytkownik zalogowany jako <Administrator> w podmenu < Uprawnienia> (patrz pkt. 19 instrukcji) może zmienić poziomy uprawnień do edycji poszczególnych baz danych oraz funkcji: < Usuń starsze dane>, < Licznik ważeń>. Wyjątek stanowi baza < Ważenia>, posiadająca status Tylko do odczytu. 37

38 12. PORUSZANIE SIĘ W MENU Dzięki kolorowemu wyświetlaczowi z panelem dotykowym poruszanie się w menu programu wagowego jest intuicyjne i proste Klawiatura wagi Wejście w menu główne Przewinięcie menu do góry Przewinięcie menu do dołu Przewinięcie menu na początek Przewinięcie menu na koniec Szybkie przewijanie menu góra-dół lub Zatwierdzenie zmiany lub Opuszczenie funkcji bez zmian Dodanie pozycji w bazie danych Wyłączenie wybranego wcześniej rekordu z bazy danych Wylogowanie operatora Wyszukiwanie pozycji w bazie ważeń po dacie Wyszukiwanie pozycji w bazie danych po nazwie Wyszukiwanie pozycji w bazie danych po kodzie Wydruk pozycji z bazy danych Export raportów z kontroli i średnich tar dla modu pracy KTP 38

39 Czyszczenie pola edycyjnego Włączenie / wyłączenie klawiatury ekranowej Odczytanie wzorca wydruku z pliku w formacie *.lb (przycisk aktywny po podłączeniu urządzenia pamięci masowej pendrive) Zapis wzorca do pliku w formacie *.lb (opcja aktywna po podłączeniu urządzenia pamięci masowej pendrive) Wybór zmiennych dla wzoru wydruku z listy lub Wyjście o jeden poziom wyżej w menu Wyjście natychmiast do okna głównego Powrót do funkcji ważenia Wprowadzone zmiany w pamięci wagi są zapisywane w menu automatycznie po powrocie do okna głównego. Powrót do okna głównego może odbywać się na dwa sposoby: Naciskając kilkakrotnie przycisk okna głównego,, aż nastąpi powrót do wyświetlania Naciskając pole w pasku górnym, po czym nastąpi natychmiastowy (szybki) powrót do wyświetlania okna głównego. 13. WAŻENIE Na szalce wagi umieść ważony ładunek. Gdy wyświetli się znacznik, można odczytać wynik ważenia. Uwaga: Zapis ważenia jest możliwy w przypadku stabilnego wyniku ważenia (znacznik ). 39

40 13.1. Warunki użytkowania W celu zapewnienia długotrwałego okresu użytkowania i prawidłowych pomiarów mas ważonych ładunków należy: Szalkę wagi obciążać spokojnie i bezudarowo: Ładunki na szalce rozmieszczać centralnie (błędy niecentrycznego ważenia określa norma PN-EN pkt 3.5 i 3.6.2): Nie obciążać szalki siłą skupioną: Unikać bocznych obciążeń wagi, w szczególności bocznych udarów: 40

41 Ładunek obciążający wagi specjalizowane powinien być zgodny z przeznaczeniem wagi: dla wag najazdowych (wózki ręczne używane w zakładach mięsnych) platforma wagi powinna być dobrana tak, aby dla wózków o ciężarze zbliżonym do maksymalnego, koła wózka obciążały platformę w pobliżu profili nośnych: dla wag inwentarzowych trzoda i bydło: - dla trzody waga z niskimi barierkami, - dla bydła barierki wysokie wzmocnione górnymi łącznikami. dla wag kolejkowych (towar zawieszony na hakach) przystosowanych do przesuwu po podwieszonych torach: haki odpowiednie dla danego toru jezdnego i wagi, spokojny przesuw po belce ważącej, bez szarpania i nadmiernego wychylania na boki, belka ważąca obciążana równomiernie. 41

42 13.2. Zerowanie wagi W celu wyzerowania wskazania masy wybierz odpowiednią platformę na wyświetlaczu dotykowym wagi oraz wciśnij przycisk. Na wyświetlaczu pojawi się wskazanie masy równe zero oraz pojawią się symbole: i. Wyzerowanie jest jednoznaczne z wyznaczeniem nowego punktu zerowego traktowanego przez wagę jako dokładne zero. Zerowanie jest możliwe tylko przy stabilnych stanach wyświetlacza. Uwaga: Zerowanie stanu wyświetlacza możliwe jest tylko w zakresie do ±2% obciążenia maksymalnego wagi. Jeżeli wartość zerowana będzie większa niż ±2% obciążenia maksymalnego wyświetlacz pokaże komunikat: Tarowanie wagi Dla wyznaczenia masy netto należy położyć opakowanie ładunku i po ustabilizowaniu się wskazania - nacisnąć przycisk. 42

43 Na wyświetlaczu pojawi się wskazanie masy równe zero oraz pojawią się symbole: Net i. Waga została wytarowana. Przy używaniu funkcji tarowania należy zwracać uwagę, aby nie przekroczyć maksymalnego zakresu pomiarowego wagi. Po zdjęciu ładunku i opakowania na wyświetlaczu wyświetli się wskazanie równe sumie wytarowanych mas ze znakiem minus. Można również przypisać wartość tary do towaru w bazie danych, wówczas waga automatycznie po wybraniu towaru pobierze z bazy informacje o wartości tary. Uwaga: Procesu tarowania nie można wykonywać, gdy na wyświetlaczu wagi jest ujemna wartość masy lub zerowa wartość masy. W takim przypadku wyświetlacz wagi pokaże komunikat: Ręczne wprowadzanie tary Możliwe jest także ręczne wprowadzenie tary. Procedura: Będąc w dowolnym trybie pracy wciśnij przycisk, po czym zostanie wyświetlona klawiatura ekranowa, Wprowadź wartość tary i naciśnij przycisk, Waga powróci do trybu ważenia a na wyświetlaczu pojawi się wartość wprowadzonej tary ze znakiem Ważenie dla wag dwuzakresowych Przejście z ważenia w I zakresie do ważenia w II zakresie następuje automatycznie bez udziału operatora (po przekroczeniu Max I zakresu). 43

44 Ważenie w II zakresie jest sygnalizowane wyświetlaniem przez wagę znacznika w górnym lewym rogu wyświetlacza. Po zdjęciu obciążenia waga wraca do zera. Ważenie odbywa się z dokładnością II zakresu do momentu powrotu do zera. Powrót z ważenia w II zakresie do ważenia w I zakresie następuje automatycznie po zdjęciu obciążenia z szalki i wejściu wagi w strefę AUTOZERA zapali się symbol. Wtedy zostanie wygaszony symbol drugiego zakresu i waga wróci do ważenia z dokładnością I zakresu Zmiana jednostki ważenia Zmiana jednostki ważenia przez osobę obsługującą wagę jest możliwa na dwa sposoby, poprzez: bezpośrednie naciśnięcie jednostki widocznej w oknie wagowym, naciśnięcie wcześniej zaprogramowanego na funkcję < Zmiana jednostki> przycisku bądź czujnika optycznego. Możliwości wyboru: g (gram), kg (kilogram), ct (karat), lb (funt), oz (uncja) *, N (Newton) *. *) jednostka niedostępna w wadze legalizowanej Uwaga: 1. Użytkownik ma również możliwość deklaracji jednostki startowej oraz definicji dwóch własnych jednostek patrz pkt. 20 instrukcji; 2. Procedura definiowania przycisków i czujników optycznych jest opisana w pkt instrukcji. 44

45 14. PARAMETRY WAGOWE Użytkownik może przystosować wagę do zewnętrznych warunków środowiskowych (stopień filtrów) lub własnych potrzeb (działanie autozero) a także określać minimalną masę dla działania funkcji w wadze. Parametry te znajdują się w grupie < Wagowe>. Aby wejść w podmenu < Wagowe>, wciśnij przycisk a następnie: Wagowe. Uwaga: Parametry wagowe są ściśle związane z obsługiwaną platformą wagową, dlatego też na początku należy wybrać platformę, dla której będziemy ustawiali odpowiednie wartości. Wykaz parametrów wagowych: Filtr Mediany Filtr Autozero Próg LO Ostatnia cyfra Filtr mediany Zadaniem filtru medianowego jest eliminowanie krótkotrwałych zakłóceń impulsowych (np. udary mechaniczne). Procedura: Wejdź w grupę parametrów < Wagowe> zgodnie z pkt. 14 instrukcji, wybierz parametr < Filtr Mediany> a następnie ustaw odpowiednią wartość. 45

46 Dostępne wartości: Brak - działanie filtru medianowego wyłączone 0.5, 1, 1.5, 2, działanie filtru medianowego włączone Filtr Zadaniem filtru jest przystosowanie wagi do zewnętrznych warunków środowiskowych. Procedura: Wejdź w grupę parametrów < Wagowe> zgodnie z pkt. 14 instrukcji, wybierz parametr < Filtr> a następnie ustaw odpowiednią wartość. Dostępne wartości: Brak, B. Szybki, Szybki, Średni, Wolny Uwaga: Im wyższy stopień filtrowania tym dłuższy czas stabilizacji wyniku ważenia Funkcja autozero Dla zapewnienia dokładnych wskazań wagi wprowadzono programową funkcję AUTOZERO. Zadaniem tej funkcji jest automatyczna kontrola i korekta zerowego wskazania wagi. Gdy funkcja jest aktywna następuje porównywanie kolejnych wyników w stałych odstępach czasu. Jeżeli te wyniki będą różnić się o wartość mniejszą niż zadeklarowany zakres AUTOZERA np. 1 działka, to waga automatycznie wyzeruje się oraz zostaną wyświetlone znaczniki wyniku stabilnego i wskazania zerowego. Gdy funkcja AUTOZERA jest włączona wtedy każdy pomiar rozpoczyna się zawsze od dokładnego zera. Istnieją jednak szczególne przypadki, w których funkcja ta przeszkadza w pomiarach. Przykładem tego może być bardzo powolne umieszczanie ładunku na szalce wagi (np. wsypywanie ładunku) w takim przypadku układ korygowania wskazania zerowego może skorygować również wskazania rzeczywistej masy ładunku. 46

47 Procedura: Wejdź w grupę parametrów < Wagowe> zgodnie z pkt. 14 instrukcji, wybierz parametr < Autozero> a następnie ustaw odpowiednią wartość. Dostępne wartości: - funkcja autozera wyłączona - funkcja autozera włączona Próg LO Parametr <Próg LO> jest związany z funkcją pracy automatycznej. Kolejny pomiar nie zostanie zapisany dopóki wskazanie masy nie zejdzie poniżej ustawionej wartości PROGU LO netto. Procedura: Po wejściu w parametr < Próg Lo> zgodnie z pkt. 14 instrukcji zostanie wyświetlona klawiatura ekranowa, Wprowadź wartość progu LO i naciśnij przycisk Ostatnia cyfra Zadaniem funkcji < Ostatnia cyfra> jest wygaszanie ostatniej cyfry wskazania masy pomiar odbywa się z mniejszą dokładnością. Procedura: Wejdź w grupę parametrów < Wagowe> zgodnie z pkt. 14 instrukcji, wybierz parametr < Ostatnia cyfra > a następnie ustaw odpowiednią wartość. Dostępne wartości: Zawsze - Ostatnia cyfra zawsze widoczna Nigdy - Ostatnia cyfra zawsze wygaszona Kiedy stabilny - Ostatnia cyfra widoczna wyłącznie przy stabilnym wskazaniu masy 47

48 15. KOMUNIKACJA Waga posiada możliwość komunikacji z urządzeniem zewnętrznym poprzez porty: RS232 (1), RS232 (2), Ethernet, Tcp. Konfiguracja portów jest możliwa w grupie parametrów < Komunikacja>. Aby wejść w podmenu < Komunikacja>, wciśnij przycisk a następnie: Komunikacja Ustawienia portów RS 232 Procedura: Wejdź w grupę parametrów < Komunikacja> zgodnie z pkt. 15 instrukcji, wybierz port < RS232 (1)> lub < RS232 (1)>, a następnie ustaw odpowiednie wartości. Dla ustawień portów RS 232 program wagowy posiada następujące parametry transmisji: Prędkość transmisji , 9600, 19200, 38400, 57600, bit/s Bity Danych - 5, 6, 7, 8 Bity Stopu - Brak, 1, 1.5, 2 Parzystość - Brak, Nieparzysty, Parzysty, Znacznik, Odstęp Ustawienia portu ETHERNET Procedura: Wejdź w grupę parametrów < Komunikacja> zgodnie z pkt. 15 instrukcji, wybierz < Ethernet> a następnie ustaw odpowiednie wartości. 48

49 Dla ustawień portu Ethernet program wagowy posiada następujące parametry transmisji: DHCP - Tak, Nie Adres IP Maska podsieci Brama domyślna DNS MAC adres Uwaga: 1. Powyższe ustawienia mają wyłącznie charakter informacyjny. Parametry transmisji należy dobrać zgodnie z ustawieniami lokalnej sieci klienta. 2. Parametr <MAC adres> jest przydzielany do urządzenia automatycznie i posiada atrybut <Tylko do odczytu>. 3. W przypadku deklaracji parametru <DHCP> na wartość i restarcie urządzenia, pozostałe parametry transmisji będą posiadały atrybut <Tylko do odczytu>. Po dokonaniu zmian naciśnij przycisk, po czym zostanie wyświetlony komunikat: <Aby dokonać zmian należy zrestartować wagę>, Wyjdź do ważenia i zrestartuj urządzenie Ustawienia protokołu TCP TCP (ang. Transmission Control Protocol protokół kontroli transmisji) jest strumieniowym protokołem komunikacji między dwoma komputerami. TCP jest protokołem działającym w trybie klient-serwer. Serwer oczekuje na nawiązanie połączenia na określonym porcie natomiast klient inicjuje połączenie do serwera. Oprogramowanie wagi umożliwia ustawienie numeru portu dla protokołu Tcp 49

50 Procedura: Wejdź w grupę parametrów < Komunikacja> zgodnie z pkt. 15 instrukcji, Wybierz: Tcp / Port po czym zostanie otworzone okno <Port> z klawiaturą ekranową, Wpisz żądany numer portu i potwierdź przyciskiem. Uwaga: Numer portu TCP urządzeń firmy RADWAG posiada domyślną wartość URZĄDZENIA Komputer Waga posiada możliwość współpracy z komputerem. Aktywne połączenie waga-komputer jest sygnalizowane ikonką w górnym pasku okna głównego. W podmenu < Komputer> należy dokonać konfiguracji ustawień do współpracy wagi z komputerem. Aby wejść w podmenu < Komputer>, wciśnij przycisk a następnie: Urządzenia / Komputer Port komputera Procedura: Wejdź w grupę parametrów < Urządzenia> zgodnie z pkt. 16 instrukcji, wybierz Komputer / Port a następnie ustaw odpowiednią opcję. Waga posiada możliwość komunikacji z komputerem poprzez porty: RS232 (1), RS232 (2), Tcp. 50

51 Adres komputera Procedura: Wejdź w grupę parametrów < Urządzenia> zgodnie z pkt. 16 instrukcji, wybierz Komputer / Adres po czym zostanie otworzone okno <Adres> z klawiaturą ekranową, Wpisz żądany adres i potwierdź przyciskiem Transmisja ciągła Użytkownik ma możliwość włączenia transmisji ciągłej waga-komputer. Uaktywnienie parametru < wysyłanie zawartości < Transmisja ciągła> rozpoczyna ciągłe Wzorca Wydruku Ważenia> zadeklarowanego w podmenu Setup / Urządzenia / Komputer / Wzorzec Wydruku Ważenia. Procedura: Wejdź w grupę parametrów < Urządzenia> zgodnie z pkt. 16 instrukcji, Wybierz Komputer / Transmisja ciągła a następnie ustaw odpowiednią wartość. Dostępne wartości: - Transmisja ciągła wyłączona - Transmisja ciągła włączona Wzorzec wydruku ważenia Użytkownik w parametrze < Wzorzec Wydruku Ważenia> ma możliwość zdefiniowania informacji zawartych w wydruku z wagi do komputera. 51

52 Procedura: Wejdź w grupę parametrów < Urządzenia> zgodnie z pkt. 16 instrukcji, Wybierz Komputer / Wzorzec Wydruku Ważenia po czym zostanie wyświetlone pole edycyjne <Wzorzec Wydruku Ważenia> z klawiaturą ekranową, Dokonaj żądanej modyfikacji wzorca i potwierdź zmiany przyciskiem. Uwaga: W dolnym pasku klawiatury ekranowej znajdują się dodatkowe przyciski pełniące dodatkowe funkcje pomocnicze przy modyfikacji wzorca wydruku: Włączenie / wyłączenie klawiatury ekranowej Odczytanie wzorca wydruku z pliku w formacie *.lb (przycisk aktywny po podłączeniu urządzenia pamięci masowej pendrive) Zapis wzorca wydruku do pliku w formacie *.lb (opcja aktywna po podłączeniu urządzenia pamięci masowej pendrive) Wybór zmiennych dla wzoru wydruku z listy (wykaz zmiennych znajduje się w DODATKU A niniejszej instrukcji) Czyszczenie zawartości pola edycyjnego Współpraca z E2R System Wagi mają możliwość współpracy z programem komputerowym E2R System będącym modułowym systemem realizującym kompleksowo obsługę procesów produkcyjnych powiązanych w różnych fazach z procesami ważenia. Aby była możliwość nawiązania połączenia z programem E2R System należy uaktywnić parametr < E2R System>. Uwaga: Uaktywnienia parametru < E2R System> może dokonać wyłącznie producent urządzenia lub osoby do tego upoważnione. 52

53 Procedura: Wejdź w grupę parametrów < Urządzenia> zgodnie z pkt. 16 instrukcji, Wybierz Komputer / E2R System / System aktywny a następnie ustaw odpowiednią wartość. Dostępne wartości: - System nieaktywny - System aktywny Jeżeli podczas współpracy z < E2R System> wymagane jest uaktywnienie blokady wyboru towaru dla operatora obsługującego wagę należy przejść do parametru < Blokuj wybór towaru> i ustawić jego wartość na. Aktywne połączenie z programem komputerowym jest sygnalizowane dodatkowymi informacjami w górnej belce programu: Przy czym: - aktywny parametr < System aktywny> - aktywne połączenie z programem komputerowym Drukarka Użytkownik wagi w podmenu < Drukarka> ma możliwość: Ustawienia portu komunikacji z drukarką, Zdefiniowania strony kodowej drukarki, Zdefiniowania wzorców wydruków. Aby wejść w podmenu < Drukarka>, wciśnij przycisk a następnie: Urządzenia / Drukarka 53

54 Port drukarki Procedura: Wejdź w grupę parametrów < Urządzenia> zgodnie z pkt. 16 instrukcji, wybierz Drukarka / Port a następnie ustaw odpowiednią opcję. Waga posiada możliwość komunikacji z drukarką poprzez porty: RS232 (1), RS232 (2), USB, Tcp Strona kodowa drukarki Procedura: Wejdź w grupę parametrów < Urządzenia> zgodnie z pkt. 16 instrukcji, Po wyborze Drukarka / Strona kodowa zostanie wyświetlona klawiatura ekranowa, Wpisz żądaną wartość potwierdź przyciskiem. Uwaga: Domyślna wartość to 1250 strona kodowa środkowoeuropejska Wzorce wydruków Użytkownik wagi w podmenu < wzorców wydruków. Wydruki> ma możliwość zdefiniowania Procedura: Wejdź w grupę parametrów < Urządzenia> zgodnie z pkt. 16 instrukcji, wybierz Drukarka / Wydruki, 54

55 Po wejściu w edycję odpowiedniego wzorca zostanie wyświetlone pole edycyjne z wartością domyślną oraz klawiatura ekranowa, Dokonaj żądanej modyfikacji i potwierdź zmiany przyciskiem. Uwaga: W dolnym pasku klawiatury ekranowej znajdują się dodatkowe przyciski pełniące dodatkowe funkcje pomocnicze przy modyfikacji wzorca wydruku: Włączenie / wyłączenie klawiatury ekranowej Odczytanie wzorca wydruku z pliku w formacie *.lb (przycisk aktywny po podłączeniu urządzenia pamięci masowej pendrive) Zapis wzorca wydruku do pliku w formacie *.lb (opcja aktywna po podłączeniu urządzenia pamięci masowej pendrive) Wybór zmiennych dla wzoru wydruku z listy (wykaz zmiennych znajduje się w DODATKU A niniejszej instrukcji) Czyszczenie zawartości pola edycyjnego Domyślne wartości dla poszczególnych wzorców: Wzorzec Wydruku Ważenia {0} Wzorzec Wydruku Raportu Ważeń Patrz pkt Wzorzec Wydruku Zbiorczej Wzorzec Wydruku Zbiorczej Ze Zbiorczych N={15} SUM={16} N2={20} SUM2={21} Wzorzec Wydruku Raportu Dozowania Patrz pkt Wzorzec Wydruku Raportu Receptury Patrz pkt Wzorzec Wydruku Składnika Receptury - Wzorzec Wydruku raportu KTP Patrz pkt Wzorzec Wydruku raportu średniej tary Patrz pkt Wzorzec Wydruku Gęstości Patrz pkt Wzorzec Wydruku Biletu Wjazdowego Patrz pkt Wzorzec Wydruku Biletu Wyjazdowego Patrz pkt
