1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT CPV: CPV: V. Roboty elektryczne 1 z 51

2 SPIS TREŚCI: 1. Szczegółowa specyfikacja techniczna ST/E 01.. Linie kablowe nn 2. Szczegółowa specyfikacja techniczna ST/E 02. Aparatura kontrolno pomiarowa i automatyka (AKPiA). 3. Szczegółowa specyfikacja techniczna ST/E 03. System Sygnalizacji, Włamania i Napadu (SSWiN) oraz telewizji przemysłowej (CCTV). 4. Szczegółowa Specyfikacja techniczna ST/E 04. Instalacje elektryczne. 5. Szczegółowa specyfikacja techniczna ST/E 05. Próby i pomiary kontrolne pomontażowe. Zawartość 1 ST/E 01 LINIE KABLOWE NN WSTĘP Przedmiot specyfikacji technicznej Zakres stosowania specyfikacji technicznej Zakres robót objętych specyfikacją techniczną Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT Wymagania ogólne Zakres robót przygotowawczych Wykopy kablowe i układanie rur osłonowych Układanie kabli KONTROLA, JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Kontrole i badania w trakcie robót Badania, jakości robót pomiary pomontażowe ODBIÓR ROBÓT Odbiór robót zanikających i ulegających zakryciu Zasady odbioru ostatecznego PODSTAWA PŁATNOŚCI PRZEPISY I NORMY Przepisy Normy Opracowania pomocnicze ST/E 02 APARATURA KONTROLNO POMIAROWA I AUTOMATYKA (AKPIA) WSTĘP Przedmiot specyfikacji technicznej z 51

3 2.1.2 Zakres stosowania specyfikacji technicznej Zakres robót objętych specyfikacją techniczną Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT Wymagania ogólne Zakres robót przygotowawczych KONTROLA, JAKOŚCI ROBÓT Ogólne zasady kontroli, jakości robót Kontrole i badania w trakcie robót Badania, jakości robót pomiary pomontażowe ODBIÓR ROBÓT Odbiór robót zanikających i ulegających zakryciu Zasady odbioru ostatecznego PODSTAWA PŁATNOŚCI PRZEPISY I NORMY Przepisy Normy Opracowania pomocnicze ST/E 03 SYSTEM SYGNALIZACJI WŁAMANIA I NAPADU SSWIN ORAZ TELEWIZJA PRZEMYSŁOWA CCTV WSTĘP Przedmiot specyfikacji technicznej Zakres stosowania specyfikacji technicznej Zakres robót objętych specyfikacją techniczną Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT Wymagania ogólne Zakres robót przygotowawczych KONTROLA, JAKOŚCI ROBÓT Ogólne zasady kontroli, jakości robót Kontrole i badania w trakcie robót Badania, jakości robót pomiary pomontażowe ODBIÓR ROBÓT z 51

4 3.7.1 Odbiór robót zanikających i ulegających zakryciu Zasady odbioru ostatecznego PODSTAWA PŁATNOŚCI PRZEPISY I NORMY Przepisy Normy Opracowania pomocnicze ST/E 04 INSTALACJE ELEKTRYCZNE WSTĘP Przedmiot specyfikacji technicznej Zakres stosowania specyfikacji technicznej Zakres robót objętych specyfikacją techniczną Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT Wymagania ogólne Zakres robót przygotowawczych KONTROLA, JAKOŚCI ROBÓT Ogólne zasady kontroli, jakości robót Kontrole i badania w trakcie robót Badania, jakości robót pomiary pomontażowe ODBIÓR ROBÓT Odbiór robót zanikających i ulegających zakryciu Zasady odbioru ostatecznego PODSTAWA PŁATNOŚCI PRZEPISY I NORMY Przepisy Normy Opracowania pomocnicze ST/E 05 PRÓBY I POMIARY KONTROLNE SPOMONTAŻOWE WSTĘP Przedmiot specyfikacji technicznej Zakres stosowania specyfikacji technicznej Zakres robót objętych specyfikacją techniczną Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY z 51

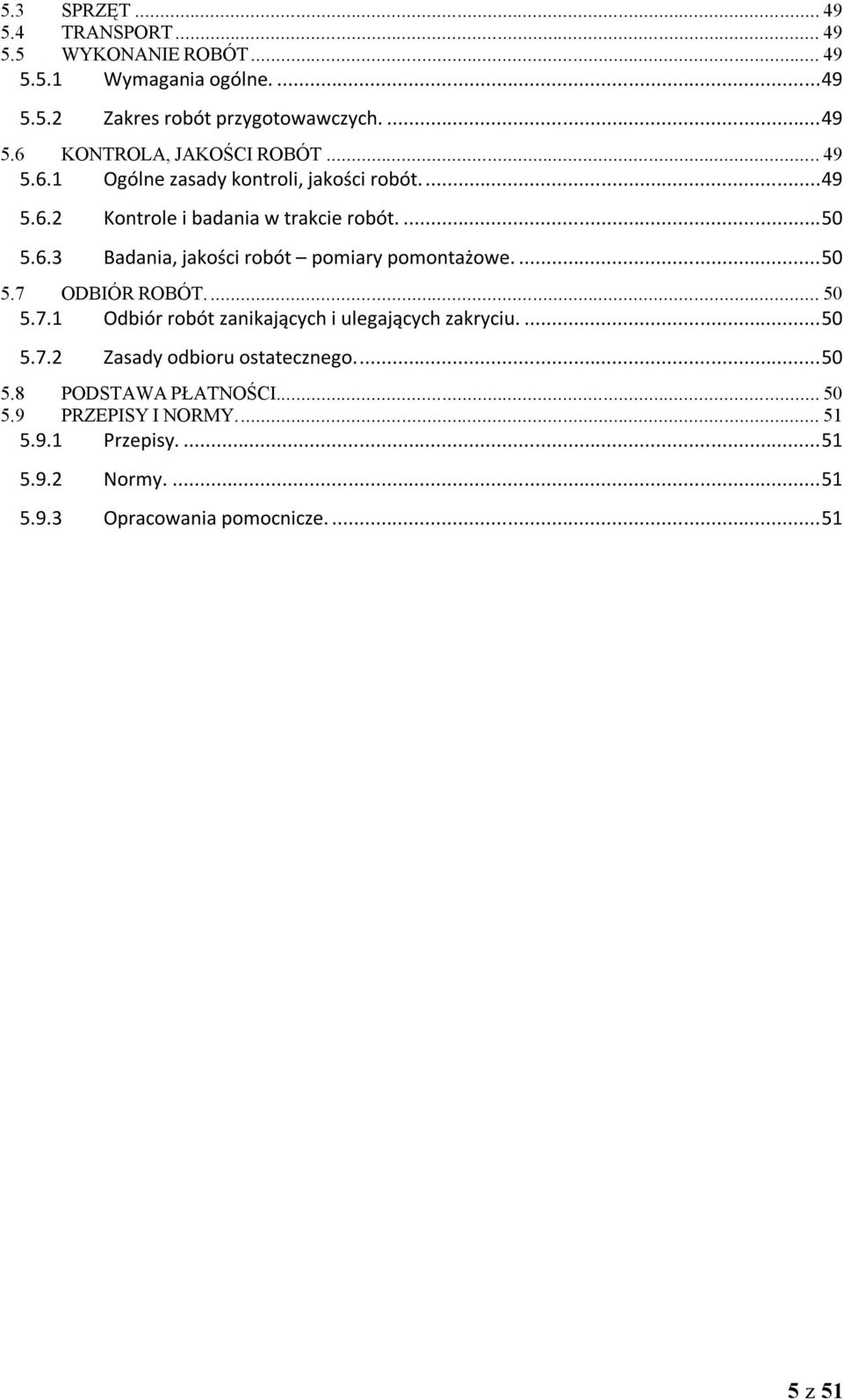

5 5.3 SPRZĘT TRANSPORT WYKONANIE ROBÓT Wymagania ogólne Zakres robót przygotowawczych KONTROLA, JAKOŚCI ROBÓT Ogólne zasady kontroli, jakości robót Kontrole i badania w trakcie robót Badania, jakości robót pomiary pomontażowe ODBIÓR ROBÓT Odbiór robót zanikających i ulegających zakryciu Zasady odbioru ostatecznego PODSTAWA PŁATNOŚCI PRZEPISY I NORMY Przepisy Normy Opracowania pomocnicze z 51

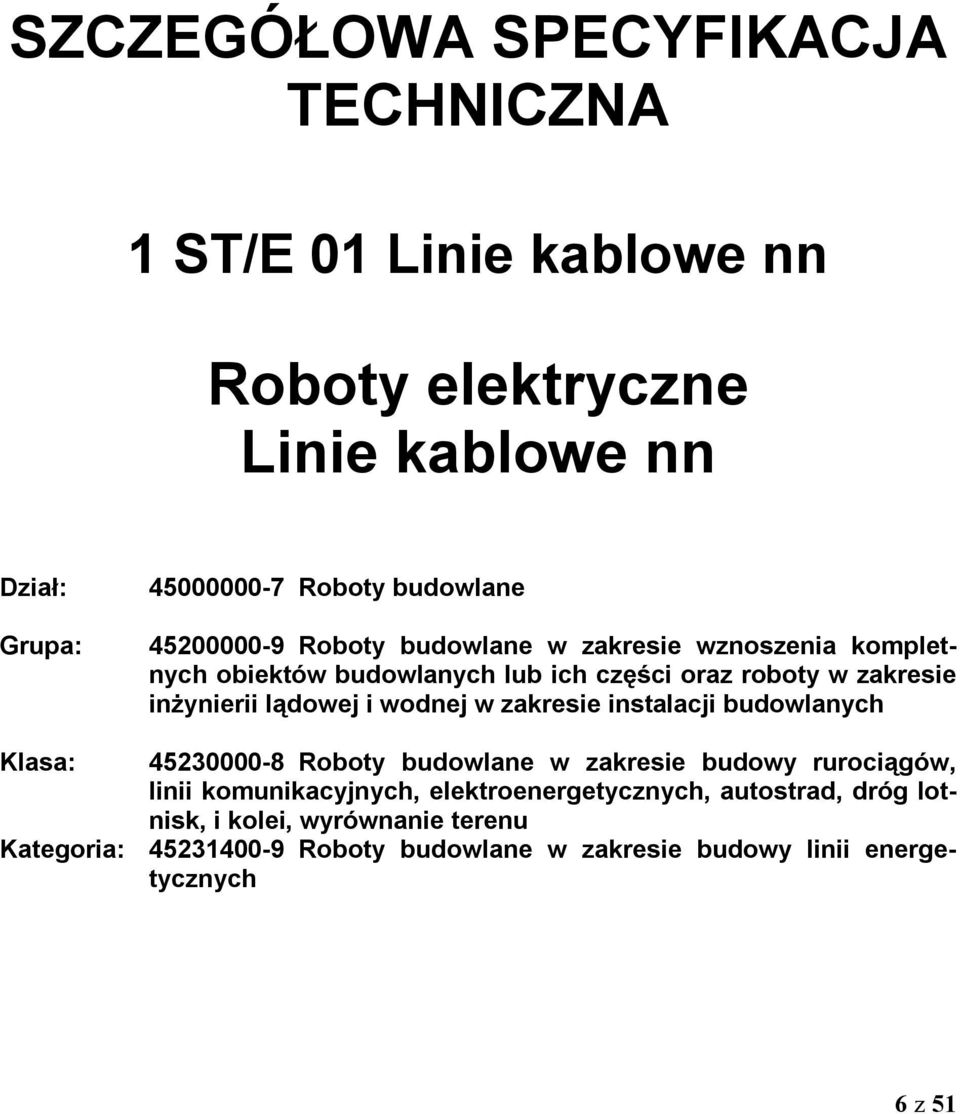

6 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA 1 ST/E 01 Linie kablowe nn Roboty elektryczne Linie kablowe nn Dział: Grupa: Roboty budowlane Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej w zakresie instalacji budowlanych Klasa: Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych, elektroenergetycznych, autostrad, dróg lotnisk, i kolei, wyrównanie terenu Kategoria: Roboty budowlane w zakresie budowy linii energetycznych 6 z 51

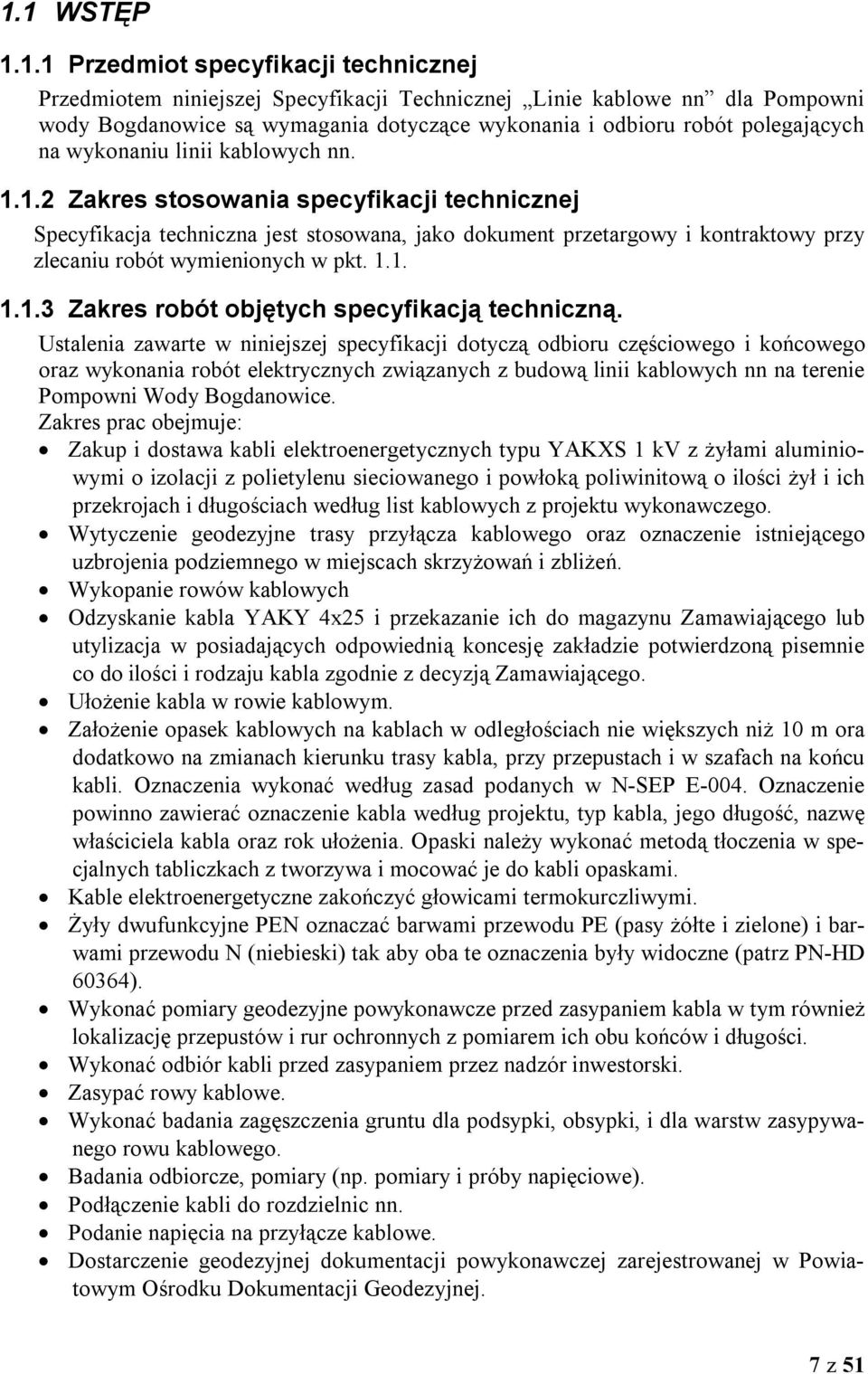

7 1.1 WSTĘP Przedmiot specyfikacji technicznej Przedmiotem niniejszej Specyfikacji Technicznej Linie kablowe nn dla Pompowni wody Bogdanowice są wymagania dotyczące wykonania i odbioru robót polegających na wykonaniu linii kablowych nn Zakres stosowania specyfikacji technicznej Specyfikacja techniczna jest stosowana, jako dokument przetargowy i kontraktowy przy zlecaniu robót wymienionych w pkt Zakres robót objętych specyfikacją techniczną. Ustalenia zawarte w niniejszej specyfikacji dotyczą odbioru częściowego i końcowego oraz wykonania robót elektrycznych związanych z budową linii kablowych nn na terenie Pompowni Wody Bogdanowice. Zakres prac obejmuje: Zakup i dostawa kabli elektroenergetycznych typu YAKXS 1 kv z żyłami aluminiowymi o izolacji z polietylenu sieciowanego i powłoką poliwinitową o ilości żył i ich przekrojach i długościach według list kablowych z projektu wykonawczego. Wytyczenie geodezyjne trasy przyłącza kablowego oraz oznaczenie istniejącego uzbrojenia podziemnego w miejscach skrzyżowań i zbliżeń. Wykopanie rowów kablowych Odzyskanie kabla YAKY 4x25 i przekazanie ich do magazynu Zamawiającego lub utylizacja w posiadających odpowiednią koncesję zakładzie potwierdzoną pisemnie co do ilości i rodzaju kabla zgodnie z decyzją Zamawiającego. Ułożenie kabla w rowie kablowym. Założenie opasek kablowych na kablach w odległościach nie większych niż 10 m ora dodatkowo na zmianach kierunku trasy kabla, przy przepustach i w szafach na końcu kabli. Oznaczenia wykonać według zasad podanych w N-SEP E-004. Oznaczenie powinno zawierać oznaczenie kabla według projektu, typ kabla, jego długość, nazwę właściciela kabla oraz rok ułożenia. Opaski należy wykonać metodą tłoczenia w specjalnych tabliczkach z tworzywa i mocować je do kabli opaskami. Kable elektroenergetyczne zakończyć głowicami termokurczliwymi. Żyły dwufunkcyjne PEN oznaczać barwami przewodu PE (pasy żółte i zielone) i barwami przewodu N (niebieski) tak aby oba te oznaczenia były widoczne (patrz PN-HD 60364). Wykonać pomiary geodezyjne powykonawcze przed zasypaniem kabla w tym również lokalizację przepustów i rur ochronnych z pomiarem ich obu końców i długości. Wykonać odbiór kabli przed zasypaniem przez nadzór inwestorski. Zasypać rowy kablowe. Wykonać badania zagęszczenia gruntu dla podsypki, obsypki, i dla warstw zasypywanego rowu kablowego. Badania odbiorcze, pomiary (np. pomiary i próby napięciowe). Podłączenie kabli do rozdzielnic nn. Podanie napięcia na przyłącze kablowe. Dostarczenie geodezyjnej dokumentacji powykonawczej zarejestrowanej w Powiatowym Ośrodku Dokumentacji Geodezyjnej. 7 z 51

8 Dostarczenie dokumentacji powykonawczej wraz z dokumentacją geodezyjną, deklaracjami zgodności itp. Dokumentacja powinna być dostarczona zarówno w wersji papierowej (3 eg.) jak i w wersji elektronicznej. Wersja elektroniczna wydana w formie edytowalnej i nieedytowalnej (PDF jeden plik zawierający wszystkie dokumenty tak jak w wersji papierowej). Informacje zawarte w niniejszej Specyfikacji określają szczegółowo przedmiot i zakres rzeczowy robót związanych z układaniem kabli zgodnie z rysunkami zamieszczonymi w niniejszej dokumentacji. W przypadku, gdy informacja zawarta w specyfikacji jest niewystarczająca należy posługiwać się informacjami zawartymi w projekcie wykonawczym Określenia podstawowe. Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi Normami Technicznymi (PN i EN-PN), Warunkami Technicznymi Wykonania i Odbioru Robót (WTWiOR) i postanowieniami Umowy Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny, za jakość wykonania robót oraz zgodność z dokumentacją projektową., ST i poleceniami Zamawiającego. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne. 1.2 MATERIAŁY Materiałami stosowanymi przy wykonywaniu robót według niniejszej specyfikacji są: 1. Kabel elektroenergetyczne aluminiowy. 2. Taśma ostrzegawcza koloru niebieskiego o szerokości 400 mm i grubości 0,5 mm. 3. Opaski kablowe oznaczniki. 4. Piasek 5. Głowice kablowe termo kurczliwe nn dla kabli elektroenergetycznych, 6. Końcówki kablowe 7. Oznaczniki opisowe kabli na końcach kabli. 8. Oznaczniki betonowe trasy kabli Materiały do wykonania w/w robót elektrycznych stosować zgodnie z Dokumentacją Projektową, opisami technicznymi i rysunkami. W czasie transportu i składowania końce wszystkich rodzajów przewodów powinny być zabezpieczone przed zawilgoceniem i innymi wpływami środowiska. Materiały, wyroby i urządzenia, dla których wymaga się świadectw jakości, np. aparaty, kable, urządzenia prefabrykowane itp., należy dostarczać wraz ze świadectwami jakości, kartami gwarancyjnymi lub protokołami odbioru technicznego. Przy odbiorze materiałów należy zwrócić uwagę na zgodność stanu faktycznego z dowodami dostawy. 1.3 SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu, na jakość wykonywanych robót zarówno w miejscu tych robót, jak też wykonywania czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów sprzętu itp. Sprzęt używany przez wykonawcę powinien uzyskać akceptację Kierownika Projektu. Przy robotach ziemnych w pobliżu istniejących urządzeń podziemnych, prace należy wykonywać ręcznie. Przy wykonywaniu prób pomontażowych należy stosować sprawny technicznie i posiadający świadectwa legalizacyjne sprzęt pomiarowy. 8 z 51

9 1.4 TRANSPORT Do transportu materiałów, sprzętu budowlanego, urządzeń stosować następujące, sprawne technicznie i zaakceptowane przez Zamawiającego środki transportu: Uwaga: podane parametry sprzętu są orientacyjnie. Materiały przewidziane do wykonania robót mogą być przewożone dowolnymi środkami transportu z zachowaniem zasad kodeksu drogowego. Bębny z kablami należy przetaczać zgodnie z kierunkiem strzałki na tabliczce bębna. Unikać transportu kabli w temperaturze niższej od -25 C. W czasie transportu i przechowywania materiałów elektroenergetycznych należy zachować wymagania wynikające ze specjalnych właściwości tych urządzeń, zastrzeżonych przez producenta. W czasie transportu, załadunku i wyładunku oraz składowania aparatury elektrycznej i urządzeń rozdzielczych należy przestrzegać zaleceń wytwórców, a w szczególności: transportowane urządzenia zabezpieczyć przed nadmiernymi drganiami i wstrząsami oraz przesuwaniem się, aparaturę i urządzenia ostrożnie załadowywać i zdejmować, nie narażając ich na uderzenia, ubytki lub uszkodzenia powłok. W czasie transportu końce wszystkich rodzajów kabli powinny być zabezpieczone przed zawilgoceniem i innymi wpływami środowiska. Środki transportu przewidziane do stosowania: Ciągnik kołowy o mocy 50-63kW, Środek transportowy Samochód dostawczy do 0,9 tony, Przyczepa do przewożenia kabli do 4 ton. Przyczepa dłużycowa Samochód samowyładowczy Materiały wysokie należy zabezpieczyć w czasie transportu przed przewróceniem oraz przesuwaniem. W czasie transportu i przechowywania materiałów elektroenergetycznych należy zachować wymagania wynikające ze specjalnych właściwości tych urządzeń, zastrzeżonych przez producenta. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie, na jakość robót i właściwości przewożonych towarów. Środki transportu winny być zgodne z ustaleniami ST, oraz projektu organizacji robót, który uzyskał akceptację Zamawiającego. Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania przepisów ruchu drogowego (kołowego, szynowego, wodnego) tak pod względem formalnym jak i rzeczowym. 1.5 WYKONANIE ROBÓT Wymagania ogólne. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z wymaganiami obowiązujących PN i EN-PN, WTWiOR i postanowieniami Umowy Zakres robót przygotowawczych. 1. Przyjęcie placu budowy podczas jego przekazania przez Zamawiającego. 2. Dokonanie zatwierdzenia materiałów i sprzętu przez Inżyniera Projektu i Zamawiającego. 3. Dostarczenie na teren budowy niezbędnych materiałów, urządzeń i sprzętu budowla- 9 z 51

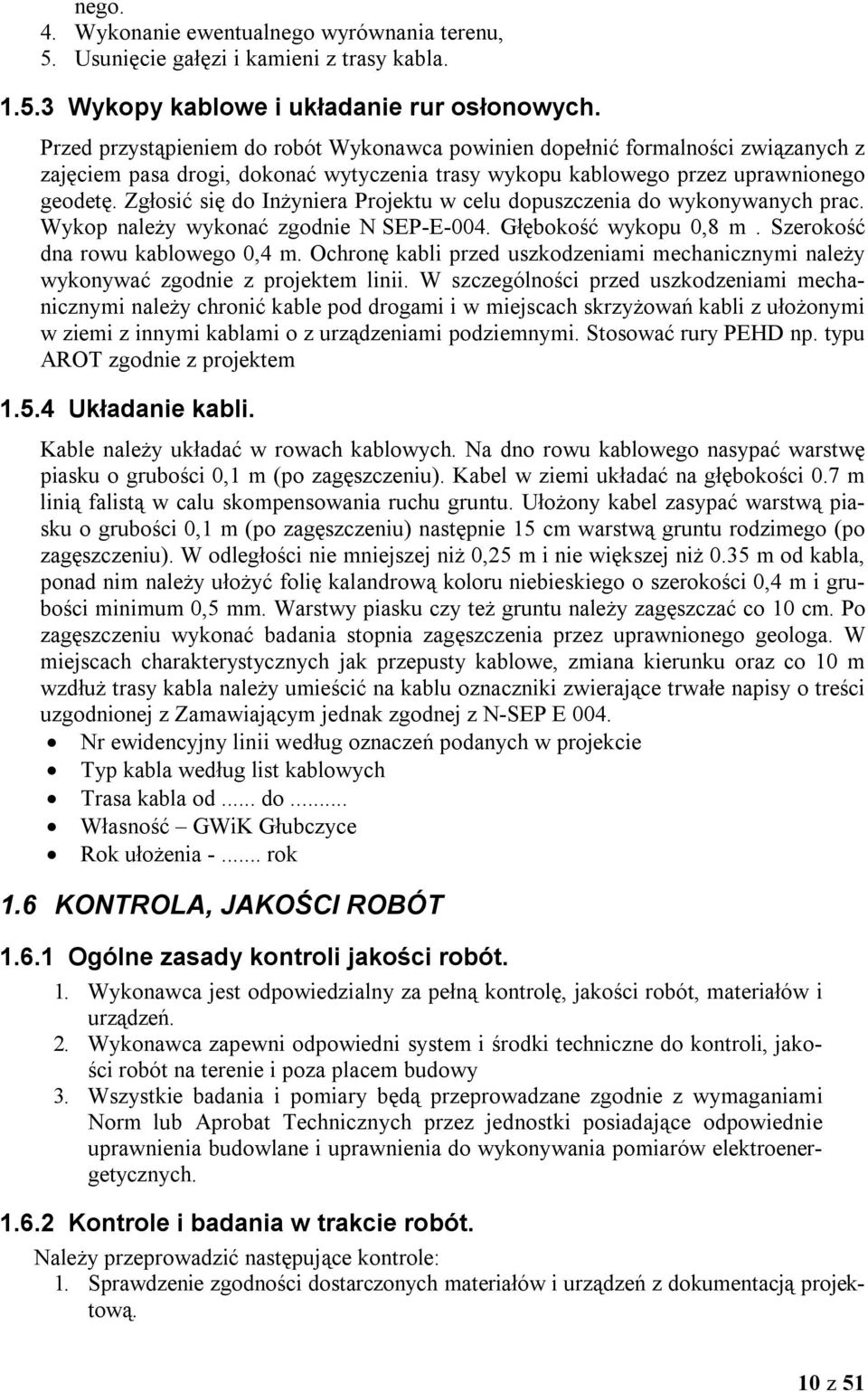

10 nego. 4. Wykonanie ewentualnego wyrównania terenu, 5. Usunięcie gałęzi i kamieni z trasy kabla Wykopy kablowe i układanie rur osłonowych. Przed przystąpieniem do robót Wykonawca powinien dopełnić formalności związanych z zajęciem pasa drogi, dokonać wytyczenia trasy wykopu kablowego przez uprawnionego geodetę. Zgłosić się do Inżyniera Projektu w celu dopuszczenia do wykonywanych prac. Wykop należy wykonać zgodnie N SEP-E-004. Głębokość wykopu 0,8 m. Szerokość dna rowu kablowego 0,4 m. Ochronę kabli przed uszkodzeniami mechanicznymi należy wykonywać zgodnie z projektem linii. W szczególności przed uszkodzeniami mechanicznymi należy chronić kable pod drogami i w miejscach skrzyżowań kabli z ułożonymi w ziemi z innymi kablami o z urządzeniami podziemnymi. Stosować rury PEHD np. typu AROT zgodnie z projektem Układanie kabli. Kable należy układać w rowach kablowych. Na dno rowu kablowego nasypać warstwę piasku o grubości 0,1 m (po zagęszczeniu). Kabel w ziemi układać na głębokości 0.7 m linią falistą w calu skompensowania ruchu gruntu. Ułożony kabel zasypać warstwą piasku o grubości 0,1 m (po zagęszczeniu) następnie 15 cm warstwą gruntu rodzimego (po zagęszczeniu). W odległości nie mniejszej niż 0,25 m i nie większej niż 0.35 m od kabla, ponad nim należy ułożyć folię kalandrową koloru niebieskiego o szerokości 0,4 m i grubości minimum 0,5 mm. Warstwy piasku czy też gruntu należy zagęszczać co 10 cm. Po zagęszczeniu wykonać badania stopnia zagęszczenia przez uprawnionego geologa. W miejscach charakterystycznych jak przepusty kablowe, zmiana kierunku oraz co 10 m wzdłuż trasy kabla należy umieścić na kablu oznaczniki zwierające trwałe napisy o treści uzgodnionej z Zamawiającym jednak zgodnej z N-SEP E 004. Nr ewidencyjny linii według oznaczeń podanych w projekcie Typ kabla według list kablowych Trasa kabla od... do... Własność GWiK Głubczyce Rok ułożenia -... rok 1.6 KONTROLA, JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót. 1. Wykonawca jest odpowiedzialny za pełną kontrolę, jakości robót, materiałów i urządzeń. 2. Wykonawca zapewni odpowiedni system i środki techniczne do kontroli, jakości robót na terenie i poza placem budowy 3. Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami Norm lub Aprobat Technicznych przez jednostki posiadające odpowiednie uprawnienia budowlane i uprawnienia do wykonywania pomiarów elektroenergetycznych Kontrole i badania w trakcie robót. Należy przeprowadzić następujące kontrole: 1. Sprawdzenie zgodności dostarczonych materiałów i urządzeń z dokumentacją projektową. 10 z 51

11 2. Sprawdzenie podstawowych cech materiałów podanych w niniejszej ST oraz wyspecyfikowanych we właściwych PN (EN-PN) lub Aprobatach Technicznych. 3. Sprawdzenie spójności powłok kabla w trakcie układania kabla. 4. Pomiary geodezyjne po ułożeniu kabli (prze zasypaniem). Badania kontrolne obejmują cały proces budowy Badania, jakości robót pomiary pomontażowe. Badania, jakości robót w czasie ich realizacji należy wykonywać zgodnie z wytycznymi właściwych WTWiOR oraz instrukcjami zawartymi w Normach i Aprobatach Technicznych dla materiałów i systemów technologicznych. W czasie prowadzenia robót jak również po ich ukończeniu należy przeprowadzić próby i badania po montażowe polegające na: Sprawdzenie i badanie kabla Wykonanie prób napięciowych. Z przeprowadzonych prób i badań należy sporządzać stosowne protokoły z oceną i interpretacją wyników w stosunku do obowiązujących przepisów i norm. 1.7 ODBIÓR ROBÓT Odbiór robót zanikających i ulegających zakryciu. Odbiorom robót zanikających i ulegających zakryciu podlegają następujące roboty. a) Ułożenie rur ochronnych b) Ułożenie kabli c) Warstwy piasku d) Taśma do oznaczenia trasy kabli Zasady odbioru ostatecznego. Odbioru ostatecznego należy dokonać według zasad podanych w ST Wymagania ogólne. Wykonawca zobowiązany jest dostarczyć następujące dokumenty: a) Projektową dokumentację powykonawczą b) Szkic geodezyjny trasy kabla. c) Protokoły oględzin i protokoły wykonanych pomiarów i prób pomontażowych. d) Mapa z naniesioną trasą kabla zgłoszona do zasobu geodezyjnego. Wszystkie dokumenty muszą być podpisane przez kierownika robót elektrycznych lub kierownika budowy jeżeli posiada uprawnienia budowlane w specjalności elektrycznej. Celem odbioru jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Gotowość do odbioru zgłasza Wykonawca wpisem do dziennika budowy przedkładając Inspektorowi Nadzoru do oceny i zatwierdzenia dokumentację powykonawczą robót. Odbiór jest potwierdzeniem wykonania robót zgodnie z postanowieniami Umowy oraz obowiązującymi Normami Technicznymi (PN, PN-EN). 1.8 PODSTAWA PŁATNOŚCI. Ogólne wymagania dotyczące płatności podano w ST Wymagania ogólne. Płatność za jednostkę obmiarową roboty należy przyjmować zgodnie z postanowieniami Umowy, oceną, jakości użytych materiałów i jakości wykonanych robót, na podstawie wyników pomiarów i badań. Zgodnie z postanowieniami Umowy należy wykonać zakres robót wymieniony w p.1.3. niniejszej ST. 11 z 51

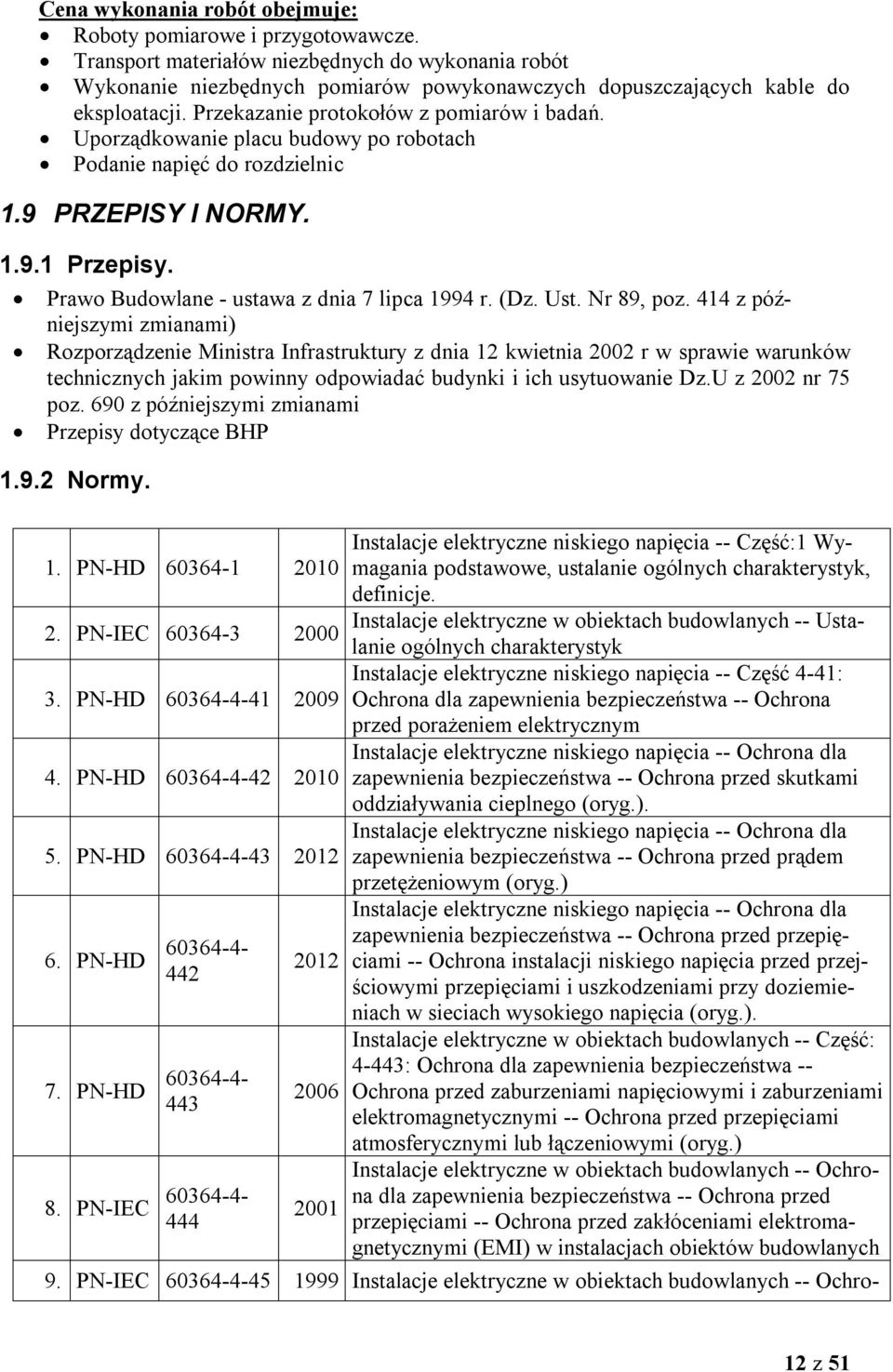

12 Cena wykonania robót obejmuje: Roboty pomiarowe i przygotowawcze. Transport materiałów niezbędnych do wykonania robót Wykonanie niezbędnych pomiarów powykonawczych dopuszczających kable do eksploatacji. Przekazanie protokołów z pomiarów i badań. Uporządkowanie placu budowy po robotach Podanie napięć do rozdzielnic 1.9 PRZEPISY I NORMY Przepisy. Prawo Budowlane - ustawa z dnia 7 lipca 1994 r. (Dz. Ust. Nr 89, poz. 414 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Dz.U z 2002 nr 75 poz. 690 z późniejszymi zmianami Przepisy dotyczące BHP Normy. Instalacje elektryczne niskiego napięcia -- Część:1 Wymagania podstawowe, ustalanie ogólnych charakterystyk, 1. PN-HD definicje. Instalacje elektryczne w obiektach budowlanych -- Ustalanie ogólnych charakterystyk 2. PN-IEC Instalacje elektryczne niskiego napięcia -- Część 4-41: 3. PN-HD Ochrona dla zapewnienia bezpieczeństwa -- Ochrona przed porażeniem elektrycznym Instalacje elektryczne niskiego napięcia -- Ochrona dla 4. PN-HD zapewnienia bezpieczeństwa -- Ochrona przed skutkami oddziaływania cieplnego (oryg.). Instalacje elektryczne niskiego napięcia -- Ochrona dla 5. PN-HD zapewnienia bezpieczeństwa -- Ochrona przed prądem przetężeniowym (oryg.) Instalacje elektryczne niskiego napięcia -- Ochrona dla zapewnienia bezpieczeństwa -- Ochrona przed przepięciami -- Ochrona instalacji niskiego napięcia przed przej PN-HD ściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia (oryg.). : 4-443: Ochrona dla zapewnienia bezpieczeństwa PN-HD 2006 Ochrona przed zaburzeniami napięciowymi i zaburzeniami 443 elektromagnetycznymi -- Ochrona przed przepięciami atmosferycznymi lub łączeniowymi (oryg.) 8. PN-IEC Instalacje elektryczne w obiektach budowlanych -- Ochrona dla zapewnienia bezpieczeństwa -- Ochrona przed przepięciami -- Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych 9. PN-IEC Instalacje elektryczne w obiektach budowlanych -- Ochro- 12 z 51

13 10. PN-IEC PN-IEC PN-IEC PN-IEC PN-HD PN-IEC PN-IEC PN-IEC PN-HD PN-IEC PN-HD PN-IEC PN-IEC na dla zapewnienia bezpieczeństwa -- Ochrona przed obniżeniem napięcia Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa -- Zastosowanie środków ochrony zapewniających bezpieczeństwo Postanowienia ogólne środki ochrony przed porażeniem prądem elektrycznym Instalacje elektryczne w obiektach budowlanych -- Ochrona dla zapewnienia bezpieczeństwa -- Stosowanie środków ochrony zapewniających bezpieczeństwo -- Środki ochrony przed prądem przetężeniowym Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Dobór środków ochrony w zależności od wpływów zewnętrznych. Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych Instalacje elektryczne w obiektach budowlanych -- Ochrona dla zapewnienia bezpieczeństwa -- Dobór środków ochrony w zależności od wpływów zewnętrznych -- Ochrona przeciwpożarowa 5-51: Dobór i montaż wyposażenia elektrycznego -- Postanowienia ogólne (oryg.) Instalacje elektryczne w obiektach budowlanych -- Dobór i montaż wyposażenia elektrycznego -- Oprzewodowanie (oryg.) Instalacje elektryczne w obiektach budowlanych -- Dobór i montaż wyposażenia elektrycznego -- Obciążalność prądowa długotrwała przewodów Instalacje elektryczne w obiektach budowlanych -- Dobór i montaż wyposażenia elektrycznego -- Aparatura rozdzielcza i sterownicza Instalacje elektryczne niskiego napięcia - Część 5-53: Dobór i montaż wyposażenia elektrycznego. Odłączanie izolacyjne, łączenie i sterowanie. Sekcja 534: Urządzenia do ochrony przed przepięciami. Instalacje elektryczne w obiektach budowlanych -- Dobór i montaż wyposażenia elektrycznego -- Aparatura rozdzielcza i sterownicza -- Urządzenia do odłączania izolacyjnego i łączenia Instalacje elektryczne niskiego napięcia -- Część 5-54: Dobór i montaż wyposażenia elektrycznego -- Uziemienia, przewody ochronne i przewody połączeń ochronnych (oryg) Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Układy uziemiające i połączenia wyrównawcze instalacji informatycznych. Instalacje elektryczne w obiektach budowlanych -- Dobór i montaż wyposażenia elektrycznego -- Inne wyposażenie -- Niskonapięciowe zespoły prądotwórcze 13 z 51

14 23. PN-HD PN-IEC PN-HD PN-HD PN-IEC PN-HD 29. PN-HD 30. PN-HD 31. PN-HD PN-IEC PN-HD 34. PN-HD 35. PN-HD PN-IEC PN-IEC : Dobór i montaż wyposażenia elektrycznego -- Inne wyposażenie -- Sekcja 559: Oprawy oświetleniowe i instalacje oświetleniowe. Instalacje elektryczne w obiektach budowlanych -- Dobór i montaż wyposażenia elektrycznego -- Instalacje bezpieczeństwa Instalacje elektryczne niskiego napięcia -- Część 6: Sprawdzanie 7-701: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Pomieszczenia wyposażone w wannę lub natrysk (oryg.) Instalacje elektryczne w obiektach budowlanych -- Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Baseny pływackie i inne 7-703: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Pomieszczenia i kabiny zawierające ogrzewacze sauny Instalacje elektryczne niskiego napięcia -- Część 7-704: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Instalacje na terenie budowy i rozbiórki (oryg.) Instalacje elektryczne niskiego napięcia -- Część 7-705: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Gospodarstwa rolnicze i ogrodnicze (oryg.) Instalacje elektryczne niskiego napięcia -- Część 7-706: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Pomieszczenia przewodzące i ograniczające swobodę ruchu (oryg.) Instalacje elektryczne w obiektach budowlanych -- Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Wymagania dotyczące uziemień instalacji urządzeń przetwarzania danych Instalacje elektryczne niskiego napięcia -- Część 7-709: Wymagania dotyczące specjalnych instalacji lub lokalizacji Porty jachtowe oraz podobne lokalizacje. (oryg.) Instalacje elektryczne niskiego napięcia -- Część 7-709: Wymagania dotyczące specjalnych instalacji lub lokalizacji Pomieszczenia medyczne. (oryg.) 7-712: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Fotowoltaiczne (PV) układy zasilania Instalacje elektryczne w obiektach budowlanych -- Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Meble Instalacje elektryczne w obiektach budowlanych -- Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Instalacje oświetlenia zewnętrznego 14 z 51

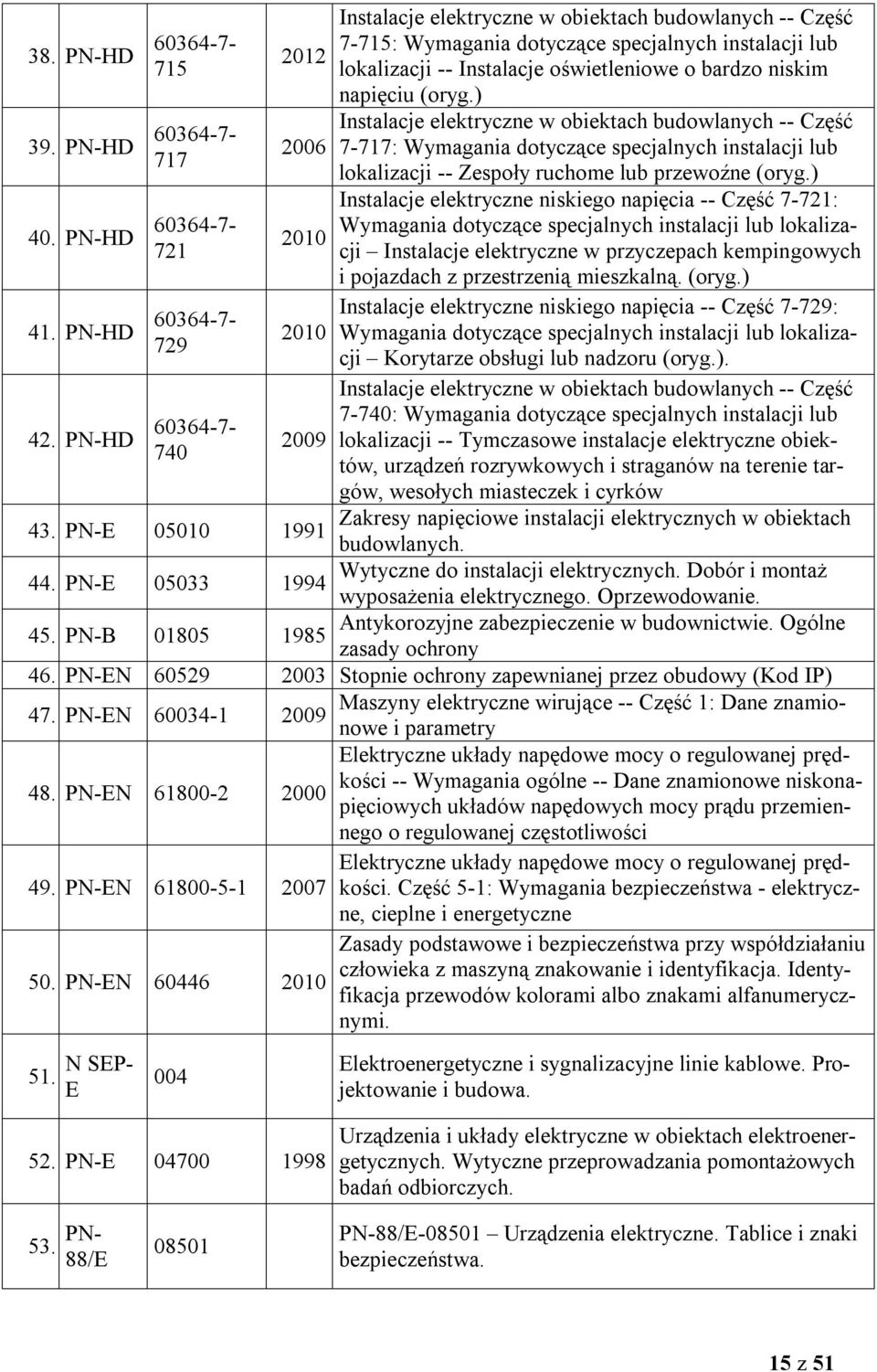

15 38. PN-HD 7-715: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Instalacje oświetleniowe o bardzo niskim napięciu (oryg.) 39. PN-HD : Wymagania dotyczące specjalnych instalacji lub 717 lokalizacji -- Zespoły ruchome lub przewoźne (oryg.) Instalacje elektryczne niskiego napięcia -- Część 7-721: 40. PN-HD Wymagania dotyczące specjalnych instalacji lub lokalizacji Instalacje elektryczne w przyczepach kempingowych i pojazdach z przestrzenią mieszkalną. (oryg.) 41. PN-HD Instalacje elektryczne niskiego napięcia -- Część 7-729: 2010 Wymagania dotyczące specjalnych instalacji lub lokalizacji Korytarze obsługi lub nadzoru (oryg.) PN-HD 7-740: Wymagania dotyczące specjalnych instalacji lub 2009 lokalizacji -- Tymczasowe instalacje elektryczne obiektów, urządzeń rozrywkowych i straganów na terenie tar- 740 gów, wesołych miasteczek i cyrków 43. PN-E Zakresy napięciowe instalacji elektrycznych w obiektach 1991 budowlanych. 44. PN-E Wytyczne do instalacji elektrycznych. Dobór i montaż 1994 wyposażenia elektrycznego. Oprzewodowanie. 45. PN-B Antykorozyjne zabezpieczenie w budownictwie. Ogólne 1985 zasady ochrony 46. PN-EN Stopnie ochrony zapewnianej przez obudowy (Kod IP) 47. PN-EN Maszyny elektryczne wirujące -- Część 1: Dane znamionowe i parametry PN-EN Elektryczne układy napędowe mocy o regulowanej prędkości -- Wymagania ogólne -- Dane znamionowe niskonapięciowych układów napędowych mocy prądu przemien nego o regulowanej częstotliwości 49. PN-EN Elektryczne układy napędowe mocy o regulowanej prędkości. Część 5-1: Wymagania bezpieczeństwa - elektrycz ne, cieplne i energetyczne 50. PN-EN Zasady podstawowe i bezpieczeństwa przy współdziałaniu człowieka z maszyną znakowanie i identyfikacja. Identyfikacja przewodów kolorami albo znakami alfanumerycz nymi. 51. N SEP- E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. 52. PN-E Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzania pomontażowych badań odbiorczych. 53. PN- 88/E PN-88/E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa. 15 z 51

16 oraz inne normy krajowe Uwaga: w przypadku gdyby jakakolwiek norma podana wyżej była w chwili wykonywania prac była nieaktualna Wykonawca jest zobowiązany do zastosowania normy aktualnej Opracowania pomocnicze. Warunki techniczne wykonania i odbioru robót budowlano-montażowych Tom I - (MGPiB) - Budownictwo ogólne Warunki techniczne wykonania i odbioru robót budowlano-montażowych Tom V - (MGPiB) - Instalacje elektryczne. Zwłaszcza rozdział 5. Rozdzielnie o napięciu do 1 kv. Warunki techniczne wykonania i odbioru robót budowlano-montażowych Tom V - (MGPiB) - Instalacje elektryczne. Zwłaszcza rozdział 3. Elektroenergetyczne linie kablowe. 16 z 51

17 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA 2 ST/E 02 Aparatura kontrolno pomiarowa i automatyka (AKPiA) Roboty elektryczne Aparatura kontrolno pomiarowa i automatyka (AKPiA). Dział: Grupa: Klasa: Roboty budowlane Roboty instalacyjne w budynkach Roboty instalacyjne elektryczne. Kategoria: Instalacje niskiego napięcia 17 z 51

18 2.1 WSTĘP Przedmiot specyfikacji technicznej Przedmiotem niniejszej Specyfikacji Technicznej Aparatura kontrolno pomiarowa i automatyka są wymagania dotyczące wykonania i odbioru robót polegających na wykonaniu instalacji aparatury kontrolno pomiarowej i automatyki dla Pompowni Wody Bogdanowice oraz dla Zbiornika Zubrzyce Zakres stosowania specyfikacji technicznej Specyfikacja techniczna jest stosowana, jako dokument przetargowy i kontraktowy przy zlecaniu robót wymienionych w pkt Zakres robót objętych specyfikacją techniczną. Ustalenia zawarte w niniejszej specyfikacji dotyczą odbioru częściowego i końcowego oraz wykonania robót elektrycznych związanych z wykonaniem modernizacji Pompowni Wody Bogdanowice i modernizacji Zbiornika Zubrzyce. Zakres prac obejmuje: Zakup i dostawa sterowników i elementów z nimi związany według projektu wykonawczego Zakup i dostawa przepływomierzy elektromagnetycznych dla ujęć wody, dla pompowni wody i dla dopływu do zbiornika. Zakresy pomiarowe (średnica) według projektu technologicznego. Wyjście RS 485, protokół Modbus. Typ stosowanych przepływomierzy wg. projektu. Zakup i dostawa sond hydrostatycznych poziomu wody w studniach ujęć wody zasilanie 24 VDC dwuprzewodowo sygnał 4 20mA. Zakup i dostawa sond ultradźwiękowych zasilane 24VDC, sygnał 4 20mA + RS 485. Zakup i dostawa przetworników ciśnienia dla ujęć wody i dla pompowni wody zasilane 24VDC, sygnał 4 20mA + RS 485. Zakup i dostawa Routera przemysłowego Zakup i dostawa sterowników np. XL6 HEXT350C114 lub inny o nie gorszych lub lepszych parametrach to jest. 24 wejścia dyskretne 12/24 VDC (w tym 4 wejścia liczników wysokiej częstotliwości), 16 wyjść dyskretnych 0,5 A 24 VDC (w tym 2 obsługujące sygnał PWM), 2 wejścia analogowe 14 bitowe 0 10 VDC, 0 20 ma, 4 20 ma. Ekran kolorowy dotykowy TFT 5, kolorów, rozdzielczość 320x240 pikseli. Dwa porty szeregowe RS232, RS485, 2 porty USB, port CAN z obsługą CsCAN, CANopen, DeviceNET, J1939, moduł komunikacyjny ETHERNET, port microsd. Programowanie sterownika przy pomocy portu MJ1, MJ2, GSM, Ethernet lub USB. Rozbudowa wejść wyjść przy pomocy SmartMod, SmartStix, SmartBlock SmartRail. Zasilanie 9 do 30 VDC. Strona ekranu IP65. Zakup i dostawa sopecjanego modułu telemetrycznego przystosowanego do zasilania z baterii i długotrwałej pracy na tym zasilaniu oraz do zasilania z niego hydrostaycznego przetwornika poziomu wody oraz bezpotencjałowych czujników magnetycznych i wyłącznika pływakowego. Dostawa baterii litowo chlorkowo tionylowych o pojemności 1919 Ah każda i maksymalnym prądzie 230 ma napięcie 3,6 V rozmiar D. Prefabrykacja szafki do zabudowy modułu telemetrycznego i baterii. Stopień ochrony IP z 51

19 Przemienniki częstotliwości dobrane do mocy silników. Wymagane sterowanie ze sterownika poprzez wykorzystanie komunikacji szeregowej z wykorzystaniem protokołu Modbus RTU. Sieć Modbus RTU wykonać stosując specjalne kable do tego celu i stosując trójniki Modbus (Puszki T Modbus). Sieci Modbus RTU zakończyć terminatorami (ostatnia puszka T Modbus). Sterownik należy połączyć z Router em za pomocą sieci Ethernet przewodami giętkimi z 4 parami skręconymi AWG 26/7 kat. 5e z wtyczkami RJ45 kat. 5e, połączyć z Routerme kamerę CCTV, moduł Ethernet centrali alarmowej. Oprogramowanie pracy pompowni wody wykonać z uwzględnieniem zmiany wartości zadanej ciśnienia wraz ze zmianą natężenie przepływu (im większe natężenie przepływu tym większa wartość zadana). Przy sterowaniu pracą pompowni należy uwzględnić okresową zmianę kolejności pracy pomp. Awaria pomp nie może wyłączyć pracy pompowni do czasu gdy sprawna jest choćby jedna pompa. Do monitorowania pracy pomp przekazywać czas pracy pomp w dobie i globalnie, ilość załączeń pomp w dobie i globalnie, pobierane w chwili pracy pompy prądy (ostatnia wartość zachowana po wyłączeniu pompy). Wszystkie dane o pracy pomp zapisać i wyświetlać w trendach bieżących i historycznych dane zachowywać przez rok a po roku archiwizować. Ponadto w przypadku gdy ulegnie awarii przetwornik ciśnienia do sterowania pracą w trybie awaryjnym stosować wyłączniki hydrostatyczne. O awarii jakiegokolwiek urządzenia alarmować. Do monitorowania przekazywać pełne informacje o ciśnieniu, natężeniu przepływu, ilości przepompowanej wody, poziomy wody w zbiorniku oraz aktualną objętość wody w zbiorniku. Zdalnie z poziomu Centralnej dyspozytorni powinna być możliwość załączenie i wyłączenia urządzenia z zachowaniem blokad, odstawienia do remontu, zmiany nastaw sterowniczych pompowni oraz innych urządzeń np. pomp dozujących podchloryn sodu, oświetlenie zewnętrzne itp. Oprogramowanie sterowników i paneli operatorskich, oprogramowanie wizualizacji pracy Pompowni Wody Bogdanowice i Zbiornika Zubrzyce w istniejącym oprogramowaniu SCADA znajdującym się w użytkowaniu GWiK Głubczyce w zakresie funkcjonalności nie gorszym lub lepszym od tego co jest obecnie użytkowane z uwzględnieniem ww. uwag oraz życzeń Użytkownika. Zakres prac i dostawy obejmuje dostarczenie oprogramowania narzędziowego do programowania wizualizacji SCADA a w razie konieczności rozbudowa licencji o kolejne 1000 zmiennych. Dostarczenie po zakończeniu prac oprogramowania aplikacyjnego dla wszystkich programowanych urządzeń bez zabezpieczeń hasłami lub z podaniem haseł dostępu bez żadnych ograniczeń z prawem do wprowadzania zmian. Dostarczenie instrukcji obsługi wizualizacji i obsługi sterowników, przetworników, paneli operatorskich przełączników itp. Dostarczenie DTR (dokumentacji techniczno ruchowych) wszystkich urządzeń zabudowanych w Pompowni Wody Bogdanowice i Zbiornika Zubrzyce, dostarczenie instrukcji obsługi wszystkich urządzeń, podręczników ich programowania oraz deklaracji zgodności dla zabudowanych urządzeń. Informacje zawarte w niniejszej Specyfikacji określają szczegółowo przedmiot i zakres rzeczowy robót związanych z Aparaturą kontrolno pomiarową i automatyką (AKPiA) dla Zakładu Wodociągowego Kołłątaja. W przypadku, gdy informacja zawarta w specyfikacji jest niewystarczająca należy posługiwać się informacjami zawartymi w projekcie wykonawczym. 19 z 51

20 2.1.4 Określenia podstawowe. Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi Normami Technicznymi (PN i EN-PN), Warunkami Technicznymi Wykonania i Odbioru Robót (WTWiOR) i postanowieniami Umowy Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny, za jakość wykonania robót oraz zgodność z dokumentacją projektową, SST i poleceniami Zamawiającego. 2.2 MATERIAŁY Materiałami stosowanymi przy wykonywaniu robót według niniejszej specyfikacji są: Materiałami stosowanymi przy wykonaniu robót według niniejszej specyfikacji są: Należy stosować materiały według załączonych do projektu wykonawczego zestawień materiałów lub stosować inne o jakości i funkcjonalności pozwalającej na zrealizowanie projektowanych funkcji i możliwości sterowania Zakładem. Nie dopuszcza się rezygnowania z zaprojektowanych układów sterowania i sieci komunikacyjnych przewidzianych do sterowania Zakładem Wodociągowym. Zastosowanie innych materiałów i urządzeń wymaga sporządzenia dokumentacji zamiennej przez Wykonawcę. Zmiana zasad sterowania wymaga zgody Zamawiającego i Inżyniera Projektu. 2.3 SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu, na jakość wykonywanych robót zarówno w miejscu tych robót, jak też wykonywania czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów sprzętu itp. Sprzęt używany przez wykonawcę powinien uzyskać akceptację Kierownika Projektu. Przy robotach ziemnych w pobliżu istniejących urządzeń podziemnych, prace należy wykonywać ręcznie. Przy wykonywaniu prób pomontażowych należy stosować sprawny technicznie i posiadający świadectwa legalizacyjne sprzęt pomiarowy. 2.4 TRANSPORT Do transportu materiałów, sprzętu budowlanego, urządzeń stosować następujące, sprawne technicznie i zaakceptowane przez Zamawiającego środki transportu: Samochód dostawczy o nośności do 0,9 t Uwaga: podane parametry sprzętu są orientacyjnie. Materiały wysokie należy zabezpieczyć w czasie transportu przed przewróceniem oraz przesuwaniem. W czasie transportu i przechowywania materiałów elektroenergetycznych należy zachować wymagania wynikające ze specjalnych właściwości tych urządzeń, zastrzeżonych przez producenta. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie, na jakość robót i właściwości przewożonych towarów. Środki transportu winny być zgodne z ustaleniami ST projektu organizacji robót, który uzyskał akceptację Zamawiającego. Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania przepisów ruchu drogowego (kołowego, szynowego, wodnego) tak pod względem formalnym jak i rzeczowym. 20 z 51

21 2.5 WYKONANIE ROBÓT Wymagania ogólne. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z wymaganiami obowiązujących PN i EN-PN, WTWiOR i postanowieniami Umowy Zakres robót przygotowawczych. 1. Dostarczenie na teren budowy niezbędnych materiałów, urządzeń i sprzętu budowlanego. 2. Posadowienie rozdzielnic. 3. Wykonanie niezbędnych pomiarów powykonawczych dopuszczających rozdzielnice do eksploatacji. Przekazanie protokołów z pomiarów i badań. 2.6 KONTROLA, JAKOŚCI ROBÓT Ogólne zasady kontroli, jakości robót. 1. Wykonawca jest odpowiedzialny za pełną kontrolę, jakości robót, materiałów i urządzeń. 2. Wykonawca zapewni odpowiedni system i środki techniczne do kontroli, jakości robót na terenie i poza placem budowy 3. Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami Norm lub Aprobat Technicznych przez jednostki posiadające odpowiednie uprawnienia budowlane i uprawnienia do wykonywania pomiarów elektroenergetycznych Kontrole i badania w trakcie robót. Należy przeprowadzić następujące kontrole: 1. Sprawdzenie zgodności dostarczonych materiałów i urządzeń z dokumentacją projektową. 2. Sprawdzenie podstawowych cech materiałów podanych w niniejszej SST oraz wyspecyfikowanych we właściwych PN (EN-PN) lub Aprobatach Technicznych. Badania kontrolne obejmują cały proces budowy Badania, jakości robót pomiary pomontażowe. Badania, jakości robót w czasie ich realizacji należy wykonywać zgodnie z wytycznymi właściwych WTWiOR oraz instrukcjami zawartymi w Normach i Aprobatach Technicznych dla materiałów i systemów technologicznych. W czasie prowadzenia robót jak również po ich ukończeniu należy przeprowadzić próby i badania po montażowe polegające na: Sprawdzenie, jakości połączeń i ich docisk Z przeprowadzonych prób i badań należy sporządzać stosowne protokoły z oceną i interpretacją wyników w stosunku do obowiązujących przepisów i norm. 2.7 ODBIÓR ROBÓT Odbiór robót zanikających i ulegających zakryciu. Odbiorom robót zanikających i ulegających zakryciu nie występują. 21 z 51

22 2.7.2 Zasady odbioru ostatecznego. Odbioru ostatecznego należy dokonać według zasad podanych w ST Wymagania ogólne. Wykonawca zobowiązany jest dostarczyć następujące dokumenty: a) Projektową dokumentację powykonawczą b) Protokoły oględzin i protokoły wykonanych pomiarów i prób pomontażowych. Wszystkie dokumenty muszą być podpisane przez kierownika robót elektrycznych lub kierownika budowy jeżeli posiada uprawnienia budowlane w specjalności elektrycznej. Celem odbioru jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Gotowość do odbioru zgłasza Wykonawca wpisem do dziennika budowy przedkładając Inspektorowi Nadzoru do oceny i zatwierdzenia dokumentację powykonawczą robót. Odbiór jest potwierdzeniem wykonania robót zgodnie z postanowieniami Umowy oraz obowiązującymi Normami Technicznymi (PN, PN-EN). 2.8 PODSTAWA PŁATNOŚCI. Ogólne wymagania dotyczące płatności podano w ST Wymagania ogólne. Płatność za jednostkę obmiarową roboty należy przyjmować zgodnie z postanowieniami Umowy, oceną, jakości użytych materiałów i jakości wykonanych robót, na podstawie wyników pomiarów i badań. Zgodnie z postanowieniami Umowy należy wykonać zakres robót wymieniony w p.1.3. niniejszej SST. Cena wykonania robót obejmuje: Roboty pomiarowe i przygotowawcze. Transport materiałów niezbędnych do wykonania robót Podłączenie do rozdzielnic kabli. Próby i odbiory pomontażowe rozdzielnic. Wykonanie niezbędnych pomiarów powykonawczych dopuszczających rozdzielnice do eksploatacji. Przekazanie protokołów z pomiarów i badań. Uporządkowanie placu budowy po robotach Podanie napięć do rozdzielnic 2.9 PRZEPISY I NORMY Przepisy. Prawo Budowlane - ustawa z dnia 7 lipca 1994 r. (Dz. Ust. Nr 89, poz. 414 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Dz.U z 2002 nr 75 poz. 690 z późniejszymi zmianami Przepisy dotyczące BHP Normy. Instalacje elektryczne niskiego napięcia -- Część:1 Wymagania podstawowe, ustalanie ogólnych charakterystyk, 1. PN-HD definicje. Instalacje elektryczne w obiektach budowlanych -- Ustalanie ogólnych charakterystyk 2. PN-IEC PN-HD Instalacje elektryczne niskiego napięcia -- Część 4-41: 22 z 51

23 4. PN-HD PN-HD PN-HD 7. PN-HD PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-HD PN-IEC Ochrona dla zapewnienia bezpieczeństwa -- Ochrona przed porażeniem elektrycznym Instalacje elektryczne niskiego napięcia -- Ochrona dla zapewnienia bezpieczeństwa -- Ochrona przed skutkami oddziaływania cieplnego (oryg.). Instalacje elektryczne niskiego napięcia -- Ochrona dla zapewnienia bezpieczeństwa -- Ochrona przed prądem przetężeniowym (oryg.) Instalacje elektryczne niskiego napięcia -- Ochrona dla zapewnienia bezpieczeństwa -- Ochrona przed przepięciami -- Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia (oryg.). : 4-443: Ochrona dla zapewnienia bezpieczeństwa -- Ochrona przed zaburzeniami napięciowymi i zaburzeniami elektromagnetycznymi -- Ochrona przed przepięciami atmosferycznymi lub łączeniowymi (oryg.) Instalacje elektryczne w obiektach budowlanych -- Ochrona dla zapewnienia bezpieczeństwa -- Ochrona przed przepięciami -- Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych Instalacje elektryczne w obiektach budowlanych -- Ochrona dla zapewnienia bezpieczeństwa -- Ochrona przed obniżeniem napięcia Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa -- Zastosowanie środków ochrony zapewniających bezpieczeństwo Postanowienia ogólne środki ochrony przed porażeniem prądem elektrycznym Instalacje elektryczne w obiektach budowlanych -- Ochrona dla zapewnienia bezpieczeństwa -- Stosowanie środków ochrony zapewniających bezpieczeństwo -- Środki ochrony przed prądem przetężeniowym Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Dobór środków ochrony w zależności od wpływów zewnętrznych. Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych Instalacje elektryczne w obiektach budowlanych -- Ochrona dla zapewnienia bezpieczeństwa -- Dobór środków ochrony w zależności od wpływów zewnętrznych -- Ochrona przeciwpożarowa 5-51: Dobór i montaż wyposażenia elektrycznego -- Postanowienia ogólne (oryg.) Instalacje elektryczne w obiektach budowlanych -- Dobór i montaż wyposażenia elektrycznego -- Oprzewodowanie (oryg.) 23 z 51

24 16. PN-IEC PN-IEC PN-HD PN-IEC PN-HD PN-IEC PN-IEC PN-HD PN-IEC PN-HD PN-HD PN-IEC PN-HD 29. PN-HD 30. PN-HD Instalacje elektryczne w obiektach budowlanych -- Dobór i montaż wyposażenia elektrycznego -- Obciążalność prądowa długotrwała przewodów Instalacje elektryczne w obiektach budowlanych -- Dobór i montaż wyposażenia elektrycznego -- Aparatura rozdzielcza i sterownicza Instalacje elektryczne niskiego napięcia - Część 5-53: Dobór i montaż wyposażenia elektrycznego. Odłączanie izolacyjne, łączenie i sterowanie. Sekcja 534: Urządzenia do ochrony przed przepięciami. Instalacje elektryczne w obiektach budowlanych -- Dobór i montaż wyposażenia elektrycznego -- Aparatura rozdzielcza i sterownicza -- Urządzenia do odłączania izolacyjnego i łączenia Instalacje elektryczne niskiego napięcia -- Część 5-54: Dobór i montaż wyposażenia elektrycznego -- Uziemienia, przewody ochronne i przewody połączeń ochronnych (oryg) Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Układy uziemiające i połączenia wyrównawcze instalacji informatycznych. Instalacje elektryczne w obiektach budowlanych -- Dobór i montaż wyposażenia elektrycznego -- Inne wyposażenie -- Niskonapięciowe zespoły prądotwórcze 5-55: Dobór i montaż wyposażenia elektrycznego -- Inne wyposażenie -- Sekcja 559: Oprawy oświetleniowe i instalacje oświetleniowe. Instalacje elektryczne w obiektach budowlanych -- Dobór i montaż wyposażenia elektrycznego -- Instalacje bezpieczeństwa Instalacje elektryczne niskiego napięcia -- Część 6: Sprawdzanie 7-701: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Pomieszczenia wyposażone w wannę lub natrysk (oryg.) Instalacje elektryczne w obiektach budowlanych -- Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Baseny pływackie i inne 7-703: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Pomieszczenia i kabiny zawierające ogrzewacze sauny Instalacje elektryczne niskiego napięcia -- Część 7-704: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Instalacje na terenie budowy i rozbiórki (oryg.) Instalacje elektryczne niskiego napięcia -- Część 7-705: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Gospodarstwa rolnicze i ogrodnicze (oryg.) 24 z 51

25 Instalacje elektryczne niskiego napięcia -- Część 7-706: 31. PN-HD Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Pomieszczenia przewodzące i ograniczające swobo dę ruchu (oryg.) Instalacje elektryczne w obiektach budowlanych -- Wymagania dotyczące specjalnych instalacji lub lokalizacji PN-IEC Wymagania dotyczące uziemień instalacji urządzeń przetwarzania danych 33. PN-HD Instalacje elektryczne niskiego napięcia -- Część 7-709: 2010 Wymagania dotyczące specjalnych instalacji lub lokalizacji Porty jachtowe oraz podobne lokalizacje. (oryg.) PN-HD Instalacje elektryczne niskiego napięcia -- Część 7-709: 2012 Wymagania dotyczące specjalnych instalacji lub lokalizacji Pomieszczenia medyczne. (oryg.) PN-HD : Wymagania dotyczące specjalnych instalacji lub 712 lokalizacji -- Fotowoltaiczne (PV) układy zasilania 36. PN-IEC Instalacje elektryczne w obiektach budowlanych -- Wymagania dotyczące specjalnych instalacji lub lokalizacji Meble 37. PN-IEC Instalacje elektryczne w obiektach budowlanych -- Wymagania dotyczące specjalnych instalacji lub lokalizacji Instalacje oświetlenia zewnętrznego 38. PN-HD 7-715: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Instalacje oświetleniowe o bardzo niskim napięciu (oryg.) 39. PN-HD : Wymagania dotyczące specjalnych instalacji lub 717 lokalizacji -- Zespoły ruchome lub przewoźne (oryg.) Instalacje elektryczne niskiego napięcia -- Część 7-721: 40. PN-HD Wymagania dotyczące specjalnych instalacji lub lokalizacji Instalacje elektryczne w przyczepach kempingowych i pojazdach z przestrzenią mieszkalną. (oryg.) 41. PN-HD Instalacje elektryczne niskiego napięcia -- Część 7-729: 2010 Wymagania dotyczące specjalnych instalacji lub lokalizacji Korytarze obsługi lub nadzoru (oryg.) PN-HD 7-740: Wymagania dotyczące specjalnych instalacji lub 2009 lokalizacji -- Tymczasowe instalacje elektryczne obiektów, urządzeń rozrywkowych i straganów na terenie tar- 740 gów, wesołych miasteczek i cyrków 43. PN-E Zakresy napięciowe instalacji elektrycznych w obiektach 1991 budowlanych. 44. PN-E Wytyczne do instalacji elektrycznych. Dobór i montaż 1994 wyposażenia elektrycznego. Oprzewodowanie. 45. PN-B Antykorozyjne zabezpieczenie w budownictwie. Ogólne 1985 zasady ochrony 46. PN-EN Stopnie ochrony zapewnianej przez obudowy (Kod IP) 25 z 51
