Projekt budowlany: Projekt modernizacji Stacji Uzdatniania Wody Majdan gm. Wiązowna. Gmina Wiązowa ul. Lubelska Wiązowna.
|
|
- Mateusz Sowa
- 8 lat temu
- Przeglądów:
Transkrypt

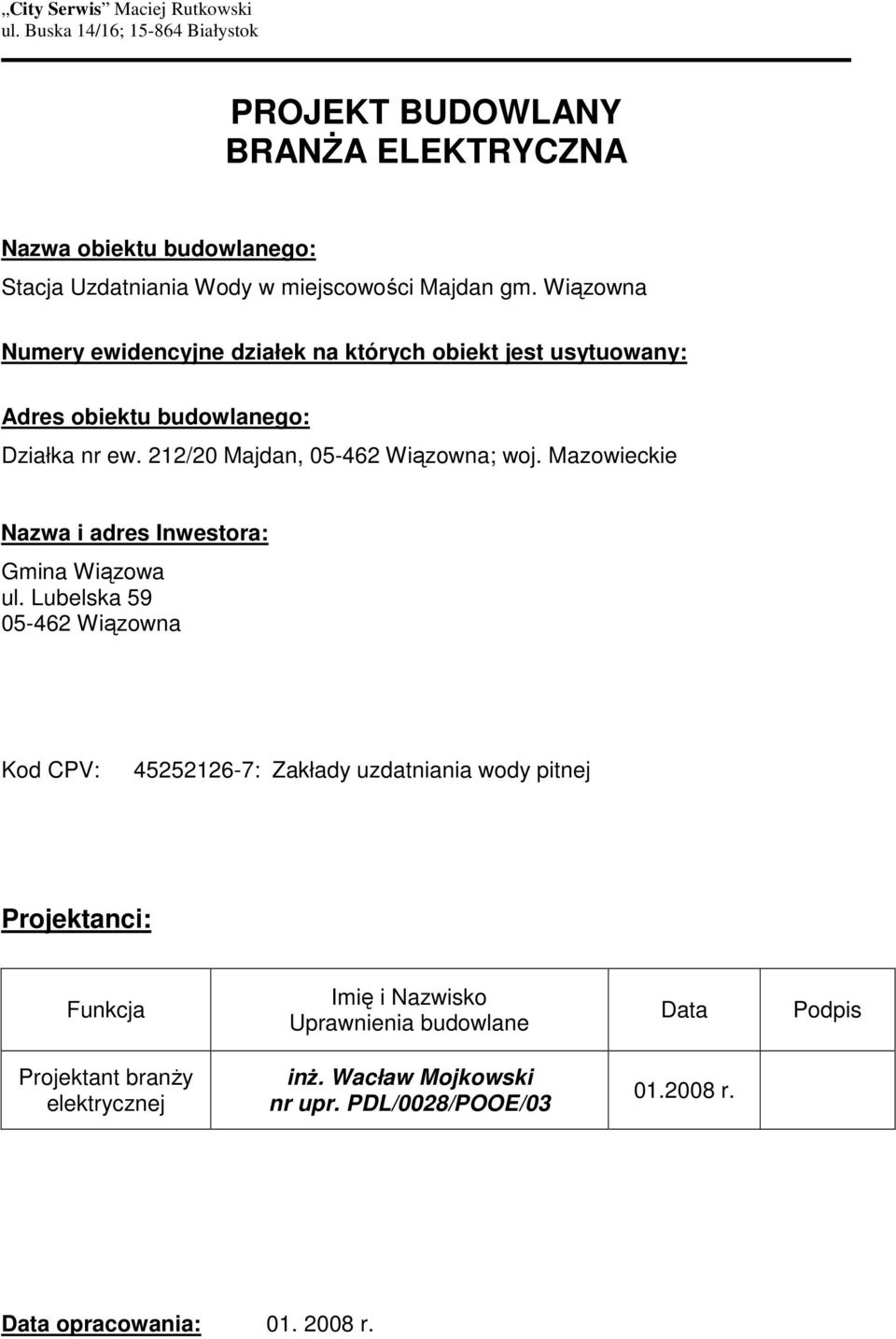

1 PROJEKT BUDOWLANY BRANśA ELEKTRYCZNA Nazwa obiektu budowlanego: Stacja Uzdatniania Wody w miejscowości Majdan gm. Wiązowna Numery ewidencyjne działek na których obiekt jest usytuowany: Adres obiektu budowlanego: Działka nr ew. 212/20 Majdan, Wiązowna; woj. Mazowieckie Nazwa i adres Inwestora: Gmina Wiązowa ul. Lubelska Wiązowna Kod CPV: : Zakłady uzdatniania wody pitnej Projektanci: Funkcja Imię i Nazwisko Uprawnienia budowlane Data Podpis Projektant branŝy elektrycznej inŝ. Wacław Mojkowski nr upr. PDL/0028/POOE/ r. Data opracowania: r.

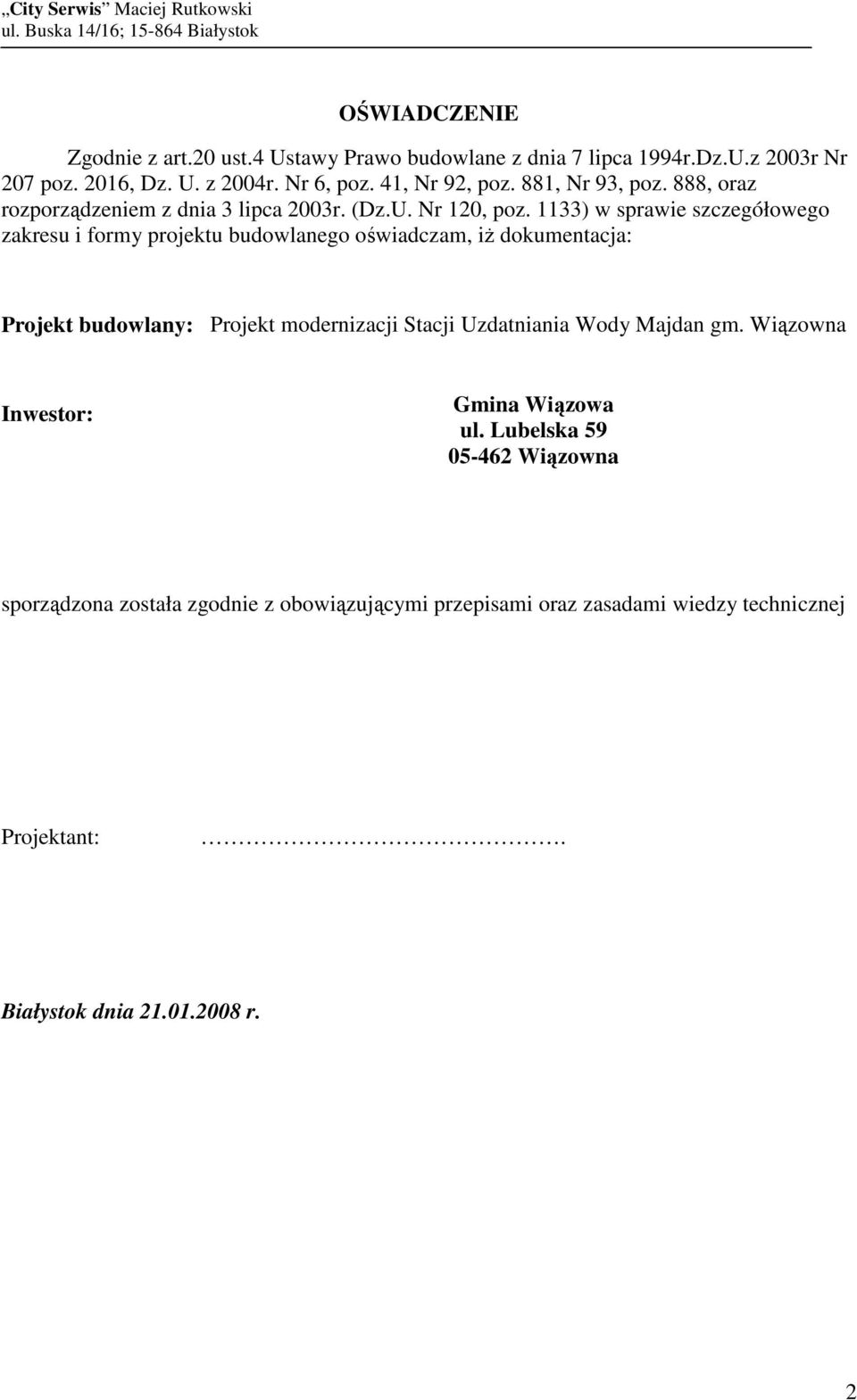

2 OŚWIADCZENIE Zgodnie z art.20 ust.4 Ustawy Prawo budowlane z dnia 7 lipca 1994r.Dz.U.z 2003r Nr 207 poz. 2016, Dz. U. z 2004r. Nr 6, poz. 41, Nr 92, poz. 881, Nr 93, poz. 888, oraz rozporządzeniem z dnia 3 lipca 2003r. (Dz.U. Nr 120, poz. 1133) w sprawie szczegółowego zakresu i formy projektu budowlanego oświadczam, iŝ dokumentacja: Projekt budowlany: Projekt modernizacji Stacji Uzdatniania Wody Majdan gm. Wiązowna Inwestor: Gmina Wiązowa ul. Lubelska Wiązowna sporządzona została zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Projektant:. Białystok dnia r. 2

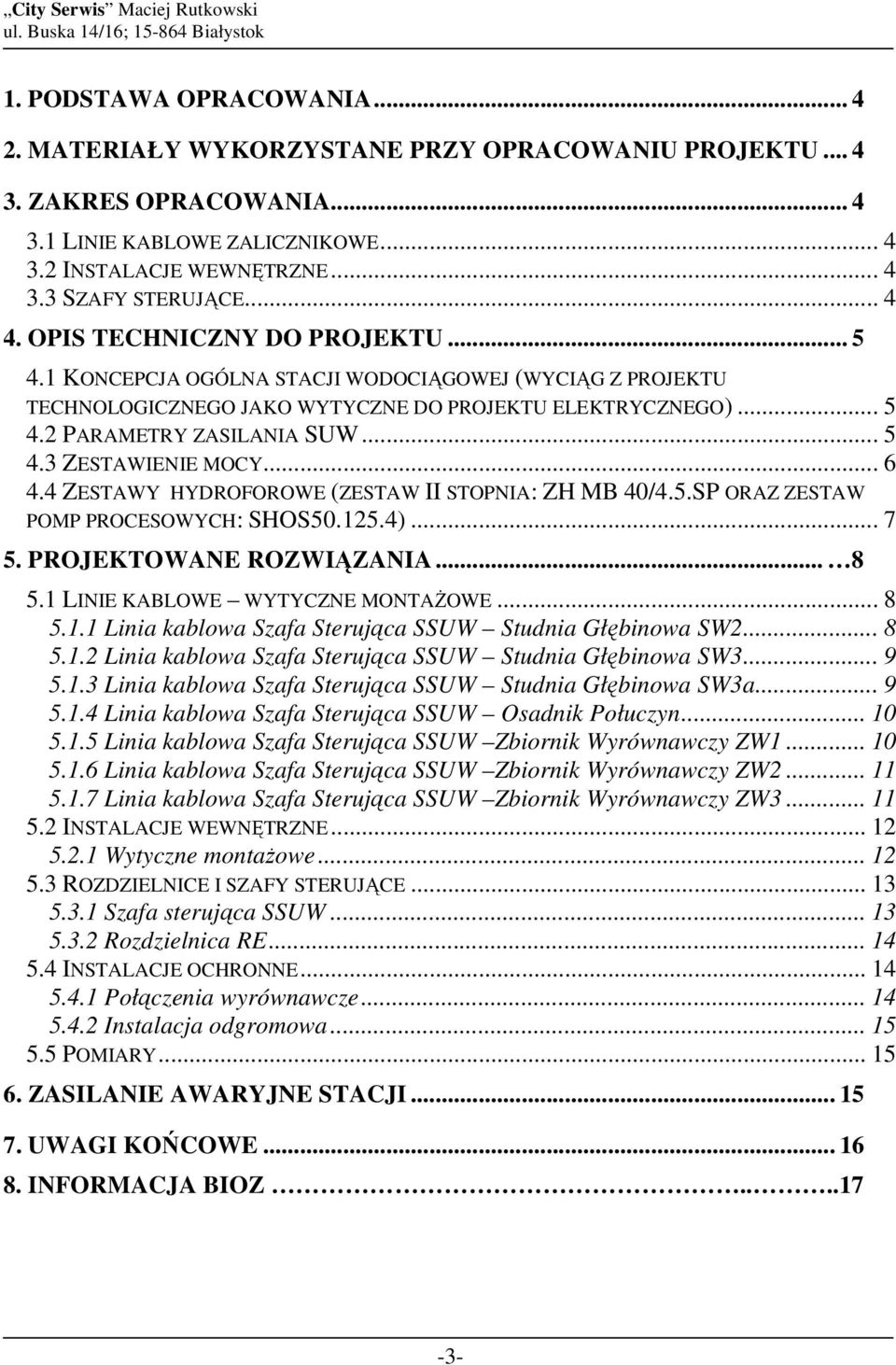

3 1. PODSTAWA OPRACOWANIA MATERIAŁY WYKORZYSTANE PRZY OPRACOWANIU PROJEKTU ZAKRES OPRACOWANIA LINIE KABLOWE ZALICZNIKOWE INSTALACJE WEWNĘTRZNE SZAFY STERUJĄCE OPIS TECHNICZNY DO PROJEKTU KONCEPCJA OGÓLNA STACJI WODOCIĄGOWEJ (WYCIĄG Z PROJEKTU TECHNOLOGICZNEGO JAKO WYTYCZNE DO PROJEKTU ELEKTRYCZNEGO) PARAMETRY ZASILANIA SUW ZESTAWIENIE MOCY ZESTAWY HYDROFOROWE (ZESTAW II STOPNIA: ZH MB 40/4.5.SP ORAZ ZESTAW POMP PROCESOWYCH: SHOS ) PROJEKTOWANE ROZWIĄZANIA LINIE KABLOWE WYTYCZNE MONTAśOWE Linia kablowa Szafa Sterująca SSUW Studnia Głębinowa SW Linia kablowa Szafa Sterująca SSUW Studnia Głębinowa SW Linia kablowa Szafa Sterująca SSUW Studnia Głębinowa SW3a Linia kablowa Szafa Sterująca SSUW Osadnik Połuczyn Linia kablowa Szafa Sterująca SSUW Zbiornik Wyrównawczy ZW Linia kablowa Szafa Sterująca SSUW Zbiornik Wyrównawczy ZW Linia kablowa Szafa Sterująca SSUW Zbiornik Wyrównawczy ZW INSTALACJE WEWNĘTRZNE Wytyczne montaŝowe ROZDZIELNICE I SZAFY STERUJĄCE Szafa sterująca SSUW Rozdzielnica RE INSTALACJE OCHRONNE Połączenia wyrównawcze Instalacja odgromowa POMIARY ZASILANIE AWARYJNE STACJI UWAGI KOŃCOWE INFORMACJA BIOZ

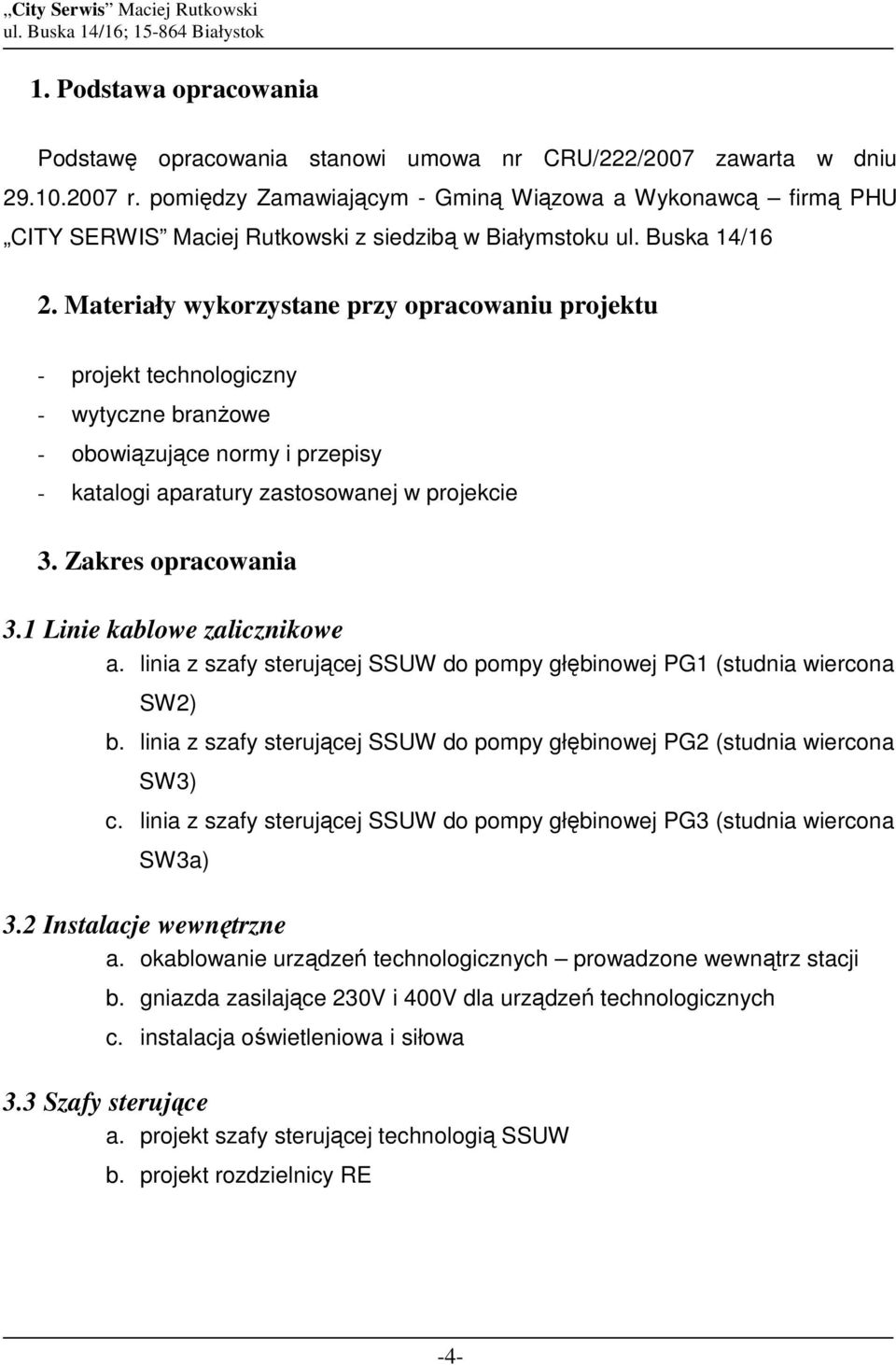

4 1. Podstawa opracowania Podstawę opracowania stanowi umowa nr CRU/222/2007 zawarta w dniu r. pomiędzy Zamawiającym - Gminą Wiązowa a Wykonawcą firmą PHU CITY SERWIS Maciej Rutkowski z siedzibą w Białymstoku ul. Buska 14/16 2. Materiały wykorzystane przy opracowaniu projektu - projekt technologiczny - wytyczne branŝowe - obowiązujące normy i przepisy - katalogi aparatury zastosowanej w projekcie 3. Zakres opracowania 3.1 Linie kablowe zalicznikowe a. linia z szafy sterującej SSUW do pompy głębinowej PG1 (studnia wiercona SW2) b. linia z szafy sterującej SSUW do pompy głębinowej PG2 (studnia wiercona SW3) c. linia z szafy sterującej SSUW do pompy głębinowej PG3 (studnia wiercona SW3a) 3.2 Instalacje wewnętrzne a. okablowanie urządzeń technologicznych prowadzone wewnątrz stacji b. gniazda zasilające 230V i 400V dla urządzeń technologicznych c. instalacja oświetleniowa i siłowa 3.3 Szafy sterujące a. projekt szafy sterującej technologią SSUW b. projekt rozdzielnicy RE -4-

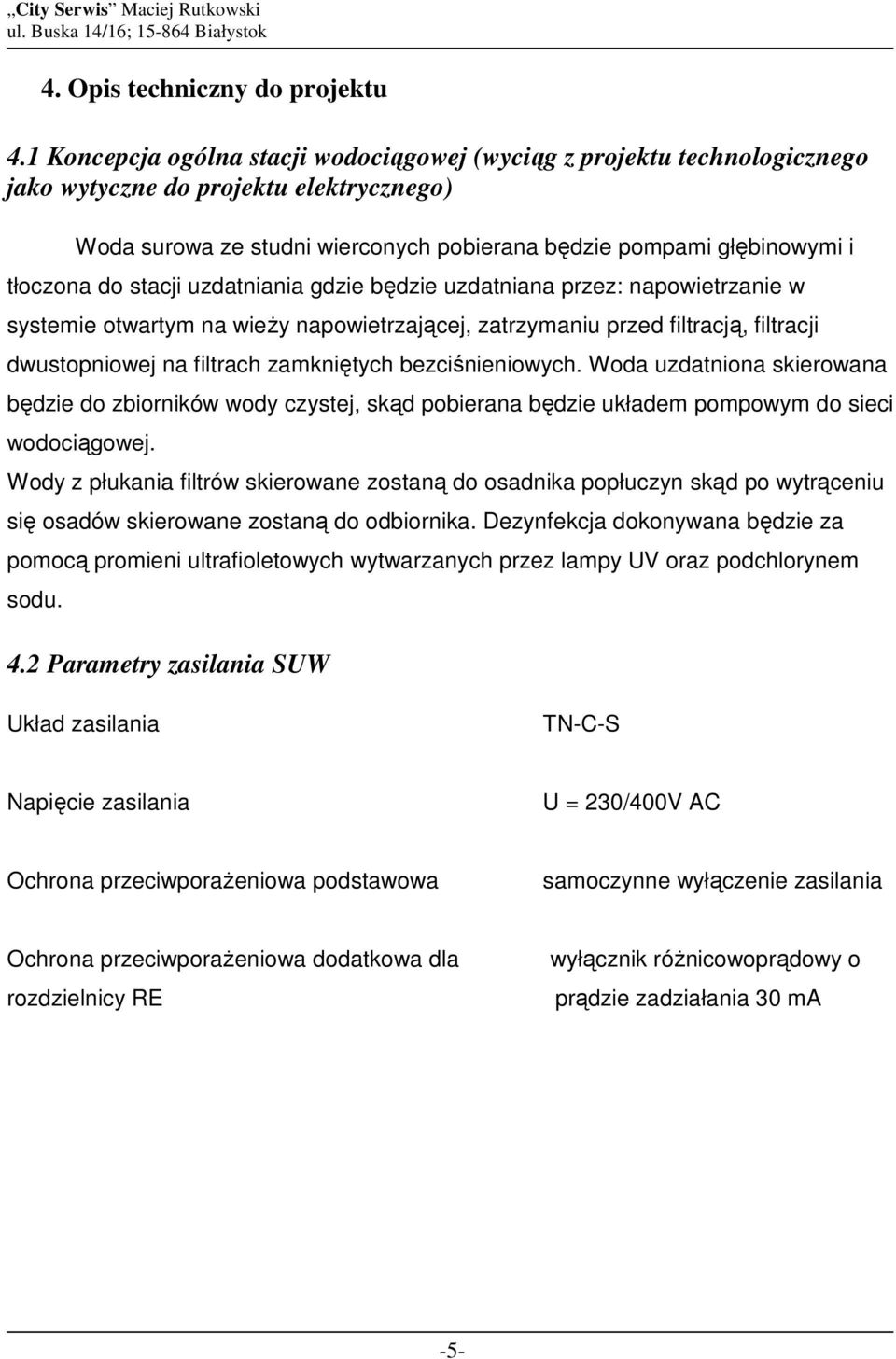

5 4. Opis techniczny do projektu 4.1 Koncepcja ogólna stacji wodociągowej (wyciąg z projektu technologicznego jako wytyczne do projektu elektrycznego) Woda surowa ze studni wierconych pobierana będzie pompami głębinowymi i tłoczona do stacji uzdatniania gdzie będzie uzdatniana przez: napowietrzanie w systemie otwartym na wieŝy napowietrzającej, zatrzymaniu przed filtracją, filtracji dwustopniowej na filtrach zamkniętych bezciśnieniowych. Woda uzdatniona skierowana będzie do zbiorników wody czystej, skąd pobierana będzie układem pompowym do sieci wodociągowej. Wody z płukania filtrów skierowane zostaną do osadnika popłuczyn skąd po wytrąceniu się osadów skierowane zostaną do odbiornika. Dezynfekcja dokonywana będzie za pomocą promieni ultrafioletowych wytwarzanych przez lampy UV oraz podchlorynem sodu. 4.2 Parametry zasilania SUW Układ zasilania TN-C-S Napięcie zasilania U = 230/400V AC Ochrona przeciwporaŝeniowa podstawowa samoczynne wyłączenie zasilania Ochrona przeciwporaŝeniowa dodatkowa dla rozdzielnicy RE wyłącznik róŝnicowoprądowy o prądzie zadziałania 30 ma -5-

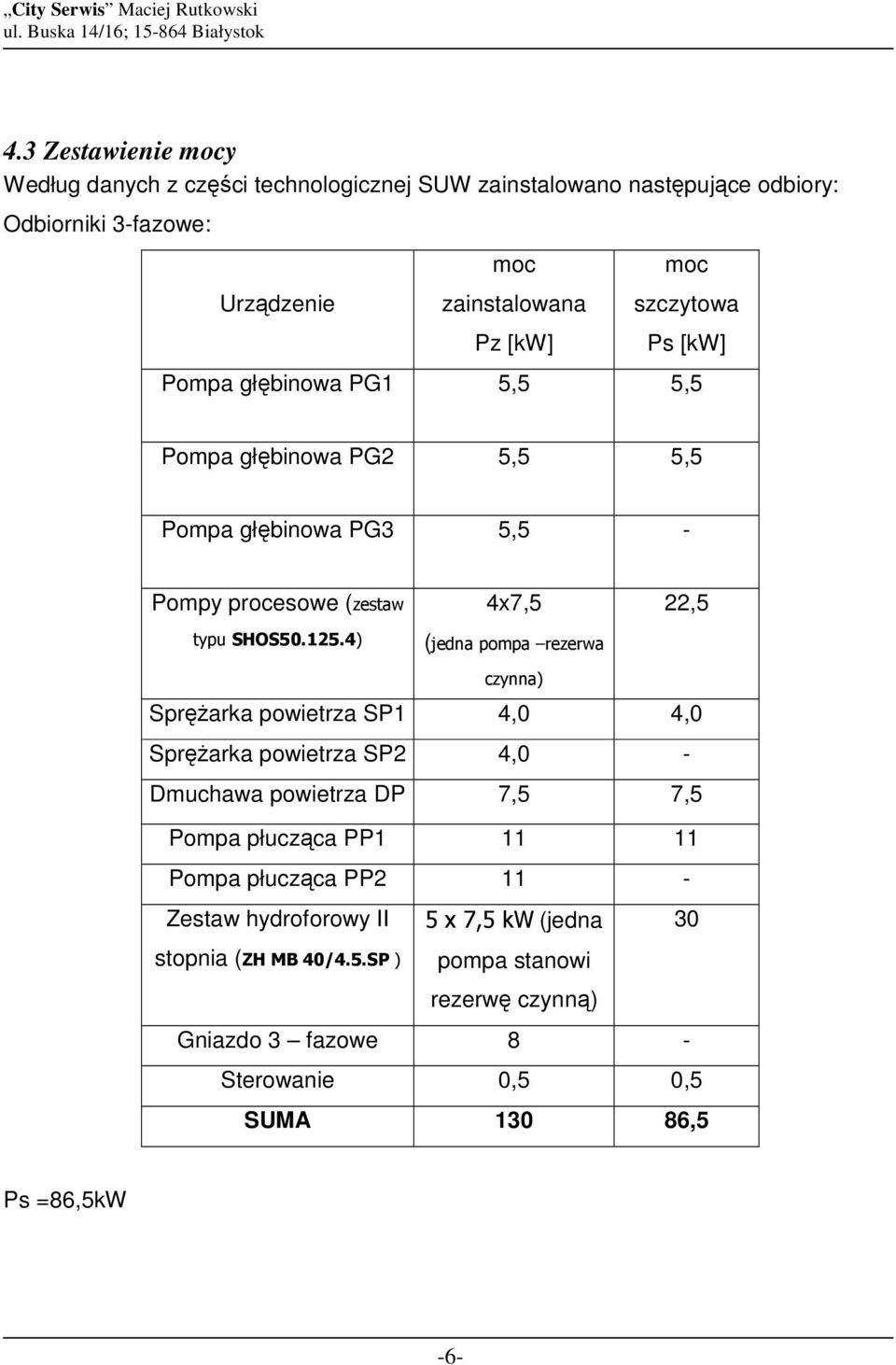

6 4.3 Zestawienie mocy Według danych z części technologicznej SUW zainstalowano następujące odbiory: Odbiorniki 3-fazowe: Urządzenie moc zainstalowana Pz [kw] moc szczytowa Ps [kw] Pompa głębinowa PG1 5,5 5,5 Pompa głębinowa PG2 5,5 5,5 Pompa głębinowa PG3 5,5 - Pompy procesowe (zestaw typu SHOS ) 4x7,5 (jedna pompa rezerwa 22,5 czynna) SpręŜarka powietrza SP1 4,0 4,0 SpręŜarka powietrza SP2 4,0 - Dmuchawa powietrza DP 7,5 7,5 Pompa płucząca PP Pompa płucząca PP Zestaw hydroforowy II 5 x 7,5 kw (jedna 30 stopnia (ZH MB 40/4.5.SP ) pompa stanowi rezerwę czynną) Gniazdo 3 fazowe 8 - Sterowanie 0,5 0,5 SUMA ,5 Ps =86,5kW -6-
7 Odbiorniki 1-fazowe: -7- Moc zainstalowanaszczytowa Urządzenie [kw] Pompa pogrąŝana 0,75 PO (w osadniku popłuczyn) Wentylator 0,17 kanałowy(wieŝa napowietrzająca) Stacja dozująca SD 0,5 Obwód grzejnika 2,0 GE1 Obwód grzejnika 2,0 GE2 Obwód grzejnika 1,0 GE3 Obwód osuszaczy 1,0 powietrza OP1, OP2 Lampa UV 0,2 Terma umywalkowa 1,5 SUMA 9,12 Przyjmujemy moc szczytową stacji: Ps = 95kW. 4.4 Zestawy hydroforowe (zestaw II stopnia: ZH MB 40/4.5.SP oraz zestaw pomp procesowych: SHOS ) Zestawy hydroforowe prod. Firmy Bartosz typu ZH MB 40/4.5.SP oraz SHOS dostarczane są przez producenta jako samodzielne urządzenia wyposaŝone we własne szafy zasilająco sterujące oraz odpowiednią dokumentację techniczną.

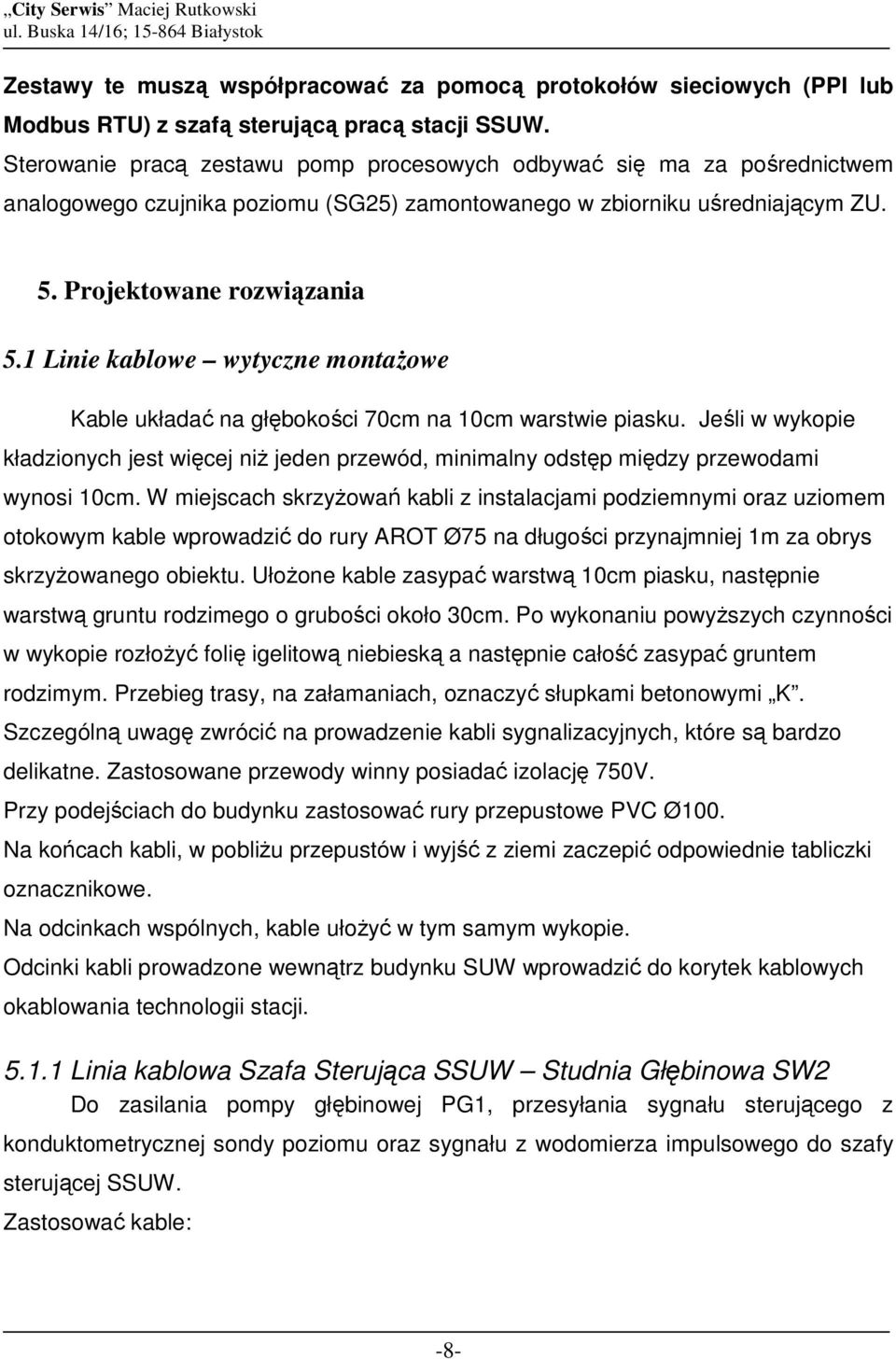

8 Zestawy te muszą współpracować za pomocą protokołów sieciowych (PPI lub Modbus RTU) z szafą sterującą pracą stacji SSUW. Sterowanie pracą zestawu pomp procesowych odbywać się ma za pośrednictwem analogowego czujnika poziomu (SG25) zamontowanego w zbiorniku uśredniającym ZU. 5. Projektowane rozwiązania 5.1 Linie kablowe wytyczne montaŝowe Kable układać na głębokości 70cm na 10cm warstwie piasku. Jeśli w wykopie kładzionych jest więcej niŝ jeden przewód, minimalny odstęp między przewodami wynosi 10cm. W miejscach skrzyŝowań kabli z instalacjami podziemnymi oraz uziomem otokowym kable wprowadzić do rury AROT Ø75 na długości przynajmniej 1m za obrys skrzyŝowanego obiektu. UłoŜone kable zasypać warstwą 10cm piasku, następnie warstwą gruntu rodzimego o grubości około 30cm. Po wykonaniu powyŝszych czynności w wykopie rozłoŝyć folię igelitową niebieską a następnie całość zasypać gruntem rodzimym. Przebieg trasy, na załamaniach, oznaczyć słupkami betonowymi K. Szczególną uwagę zwrócić na prowadzenie kabli sygnalizacyjnych, które są bardzo delikatne. Zastosowane przewody winny posiadać izolację 750V. Przy podejściach do budynku zastosować rury przepustowe PVC Ø100. Na końcach kabli, w pobliŝu przepustów i wyjść z ziemi zaczepić odpowiednie tabliczki oznacznikowe. Na odcinkach wspólnych, kable ułoŝyć w tym samym wykopie. Odcinki kabli prowadzone wewnątrz budynku SUW wprowadzić do korytek kablowych okablowania technologii stacji Linia kablowa Szafa Sterująca SSUW Studnia Głębinowa SW2 Do zasilania pompy głębinowej PG1, przesyłania sygnału sterującego z konduktometrycznej sondy poziomu oraz sygnału z wodomierza impulsowego do szafy sterującej SSUW. Zastosować kable: -8-

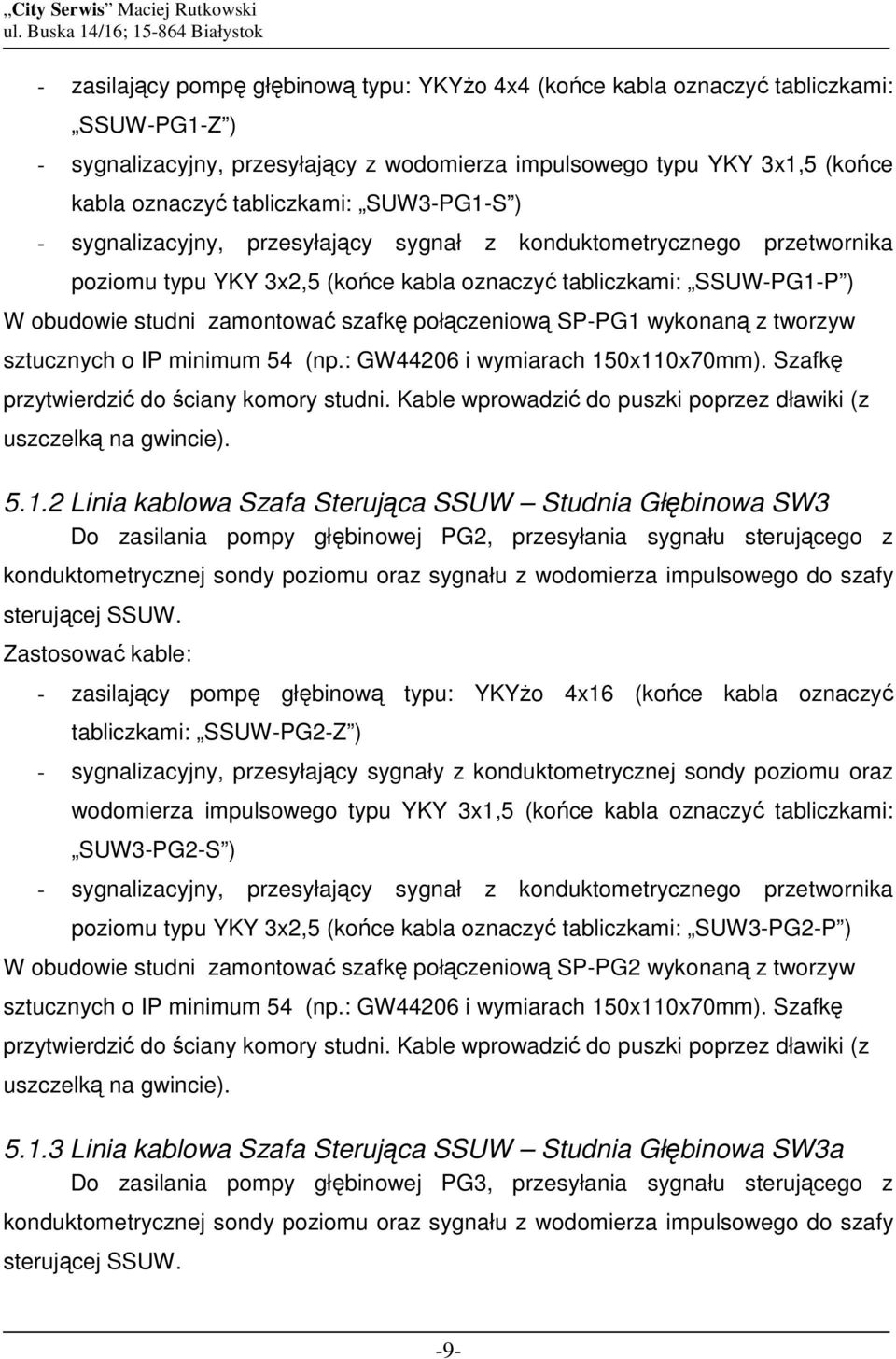

9 - zasilający pompę głębinową typu: YKYŜo 4x4 (końce kabla oznaczyć tabliczkami: SSUW-PG1-Z ) - sygnalizacyjny, przesyłający z wodomierza impulsowego typu YKY 3x1,5 (końce kabla oznaczyć tabliczkami: SUW3-PG1-S ) - sygnalizacyjny, przesyłający sygnał z konduktometrycznego przetwornika poziomu typu YKY 3x2,5 (końce kabla oznaczyć tabliczkami: SSUW-PG1-P ) W obudowie studni zamontować szafkę połączeniową SP-PG1 wykonaną z tworzyw sztucznych o IP minimum 54 (np.: GW44206 i wymiarach 150x110x70mm). Szafkę przytwierdzić do ściany komory studni. Kable wprowadzić do puszki poprzez dławiki (z uszczelką na gwincie) Linia kablowa Szafa Sterująca SSUW Studnia Głębinowa SW3 Do zasilania pompy głębinowej PG2, przesyłania sygnału sterującego z konduktometrycznej sondy poziomu oraz sygnału z wodomierza impulsowego do szafy sterującej SSUW. Zastosować kable: - zasilający pompę głębinową typu: YKYŜo 4x16 (końce kabla oznaczyć tabliczkami: SSUW-PG2-Z ) - sygnalizacyjny, przesyłający sygnały z konduktometrycznej sondy poziomu oraz wodomierza impulsowego typu YKY 3x1,5 (końce kabla oznaczyć tabliczkami: SUW3-PG2-S ) - sygnalizacyjny, przesyłający sygnał z konduktometrycznego przetwornika poziomu typu YKY 3x2,5 (końce kabla oznaczyć tabliczkami: SUW3-PG2-P ) W obudowie studni zamontować szafkę połączeniową SP-PG2 wykonaną z tworzyw sztucznych o IP minimum 54 (np.: GW44206 i wymiarach 150x110x70mm). Szafkę przytwierdzić do ściany komory studni. Kable wprowadzić do puszki poprzez dławiki (z uszczelką na gwincie) Linia kablowa Szafa Sterująca SSUW Studnia Głębinowa SW3a Do zasilania pompy głębinowej PG3, przesyłania sygnału sterującego z konduktometrycznej sondy poziomu oraz sygnału z wodomierza impulsowego do szafy sterującej SSUW. -9-

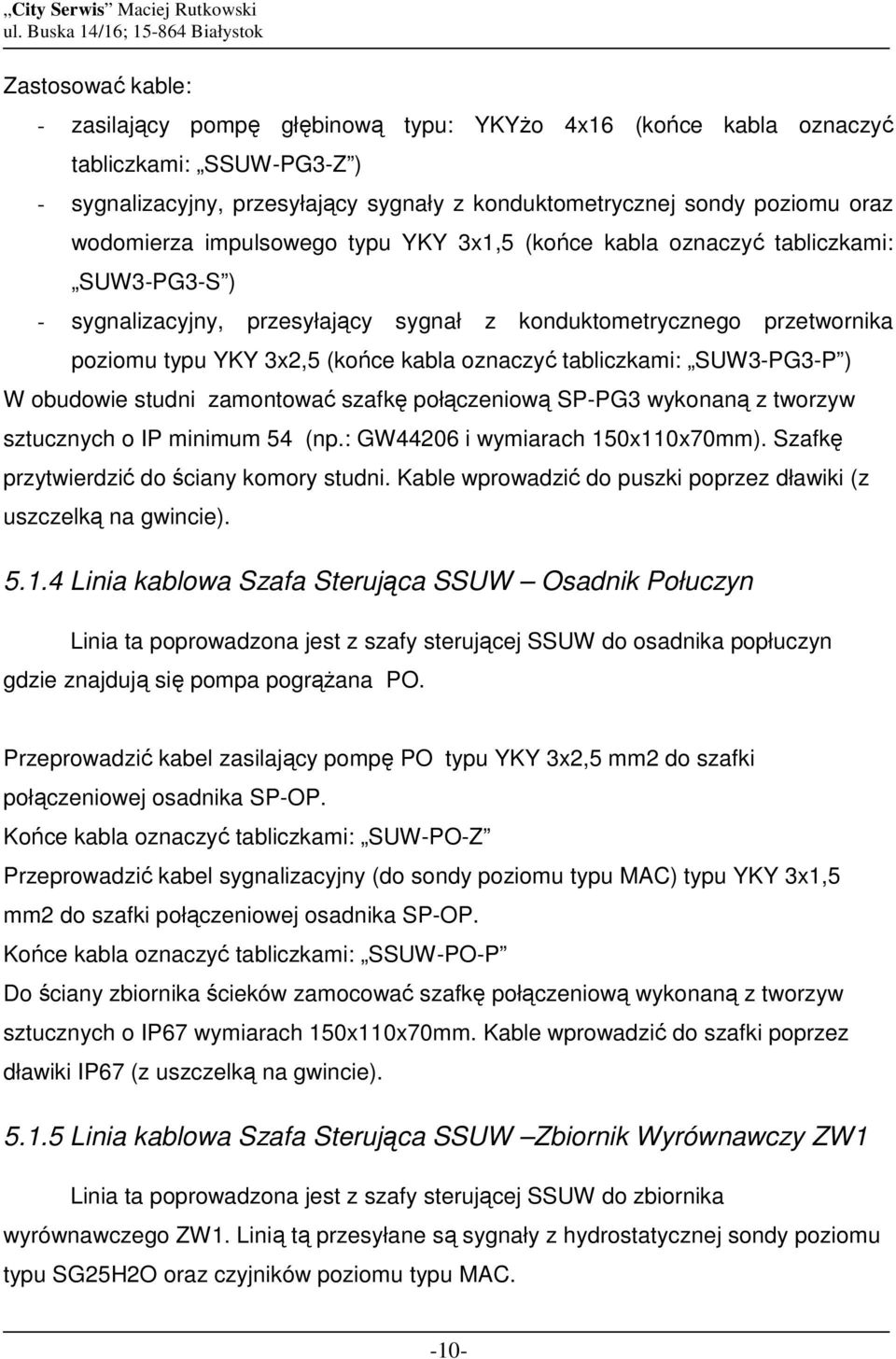

10 Zastosować kable: - zasilający pompę głębinową typu: YKYŜo 4x16 (końce kabla oznaczyć tabliczkami: SSUW-PG3-Z ) - sygnalizacyjny, przesyłający sygnały z konduktometrycznej sondy poziomu oraz wodomierza impulsowego typu YKY 3x1,5 (końce kabla oznaczyć tabliczkami: SUW3-PG3-S ) - sygnalizacyjny, przesyłający sygnał z konduktometrycznego przetwornika poziomu typu YKY 3x2,5 (końce kabla oznaczyć tabliczkami: SUW3-PG3-P ) W obudowie studni zamontować szafkę połączeniową SP-PG3 wykonaną z tworzyw sztucznych o IP minimum 54 (np.: GW44206 i wymiarach 150x110x70mm). Szafkę przytwierdzić do ściany komory studni. Kable wprowadzić do puszki poprzez dławiki (z uszczelką na gwincie) Linia kablowa Szafa Sterująca SSUW Osadnik Połuczyn Linia ta poprowadzona jest z szafy sterującej SSUW do osadnika popłuczyn gdzie znajdują się pompa pogrąŝana PO. Przeprowadzić kabel zasilający pompę PO typu YKY 3x2,5 mm2 do szafki połączeniowej osadnika SP-OP. Końce kabla oznaczyć tabliczkami: SUW-PO-Z Przeprowadzić kabel sygnalizacyjny (do sondy poziomu typu MAC) typu YKY 3x1,5 mm2 do szafki połączeniowej osadnika SP-OP. Końce kabla oznaczyć tabliczkami: SSUW-PO-P Do ściany zbiornika ścieków zamocować szafkę połączeniową wykonaną z tworzyw sztucznych o IP67 wymiarach 150x110x70mm. Kable wprowadzić do szafki poprzez dławiki IP67 (z uszczelką na gwincie) Linia kablowa Szafa Sterująca SSUW Zbiornik Wyrównawczy ZW1 Linia ta poprowadzona jest z szafy sterującej SSUW do zbiornika wyrównawczego ZW1. Linią tą przesyłane są sygnały z hydrostatycznej sondy poziomu typu SG25H2O oraz czyjników poziomu typu MAC. -10-

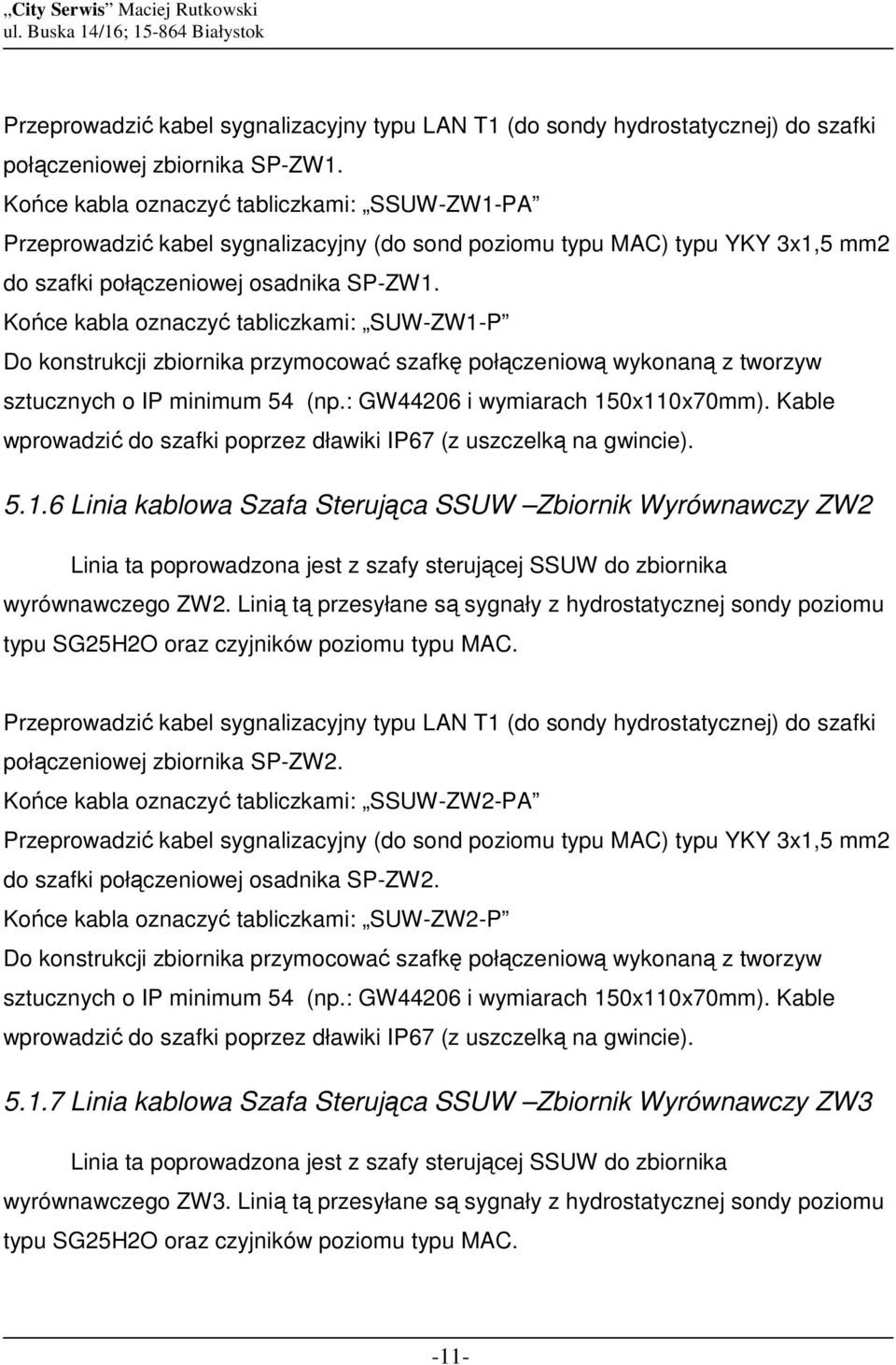

11 Przeprowadzić kabel sygnalizacyjny typu LAN T1 (do sondy hydrostatycznej) do szafki połączeniowej zbiornika SP-ZW1. Końce kabla oznaczyć tabliczkami: SSUW-ZW1-PA Przeprowadzić kabel sygnalizacyjny (do sond poziomu typu MAC) typu YKY 3x1,5 mm2 do szafki połączeniowej osadnika SP-ZW1. Końce kabla oznaczyć tabliczkami: SUW-ZW1-P Do konstrukcji zbiornika przymocować szafkę połączeniową wykonaną z tworzyw sztucznych o IP minimum 54 (np.: GW44206 i wymiarach 150x110x70mm). Kable wprowadzić do szafki poprzez dławiki IP67 (z uszczelką na gwincie) Linia kablowa Szafa Sterująca SSUW Zbiornik Wyrównawczy ZW2 Linia ta poprowadzona jest z szafy sterującej SSUW do zbiornika wyrównawczego ZW2. Linią tą przesyłane są sygnały z hydrostatycznej sondy poziomu typu SG25H2O oraz czyjników poziomu typu MAC. Przeprowadzić kabel sygnalizacyjny typu LAN T1 (do sondy hydrostatycznej) do szafki połączeniowej zbiornika SP-ZW2. Końce kabla oznaczyć tabliczkami: SSUW-ZW2-PA Przeprowadzić kabel sygnalizacyjny (do sond poziomu typu MAC) typu YKY 3x1,5 mm2 do szafki połączeniowej osadnika SP-ZW2. Końce kabla oznaczyć tabliczkami: SUW-ZW2-P Do konstrukcji zbiornika przymocować szafkę połączeniową wykonaną z tworzyw sztucznych o IP minimum 54 (np.: GW44206 i wymiarach 150x110x70mm). Kable wprowadzić do szafki poprzez dławiki IP67 (z uszczelką na gwincie) Linia kablowa Szafa Sterująca SSUW Zbiornik Wyrównawczy ZW3 Linia ta poprowadzona jest z szafy sterującej SSUW do zbiornika wyrównawczego ZW3. Linią tą przesyłane są sygnały z hydrostatycznej sondy poziomu typu SG25H2O oraz czyjników poziomu typu MAC. -11-

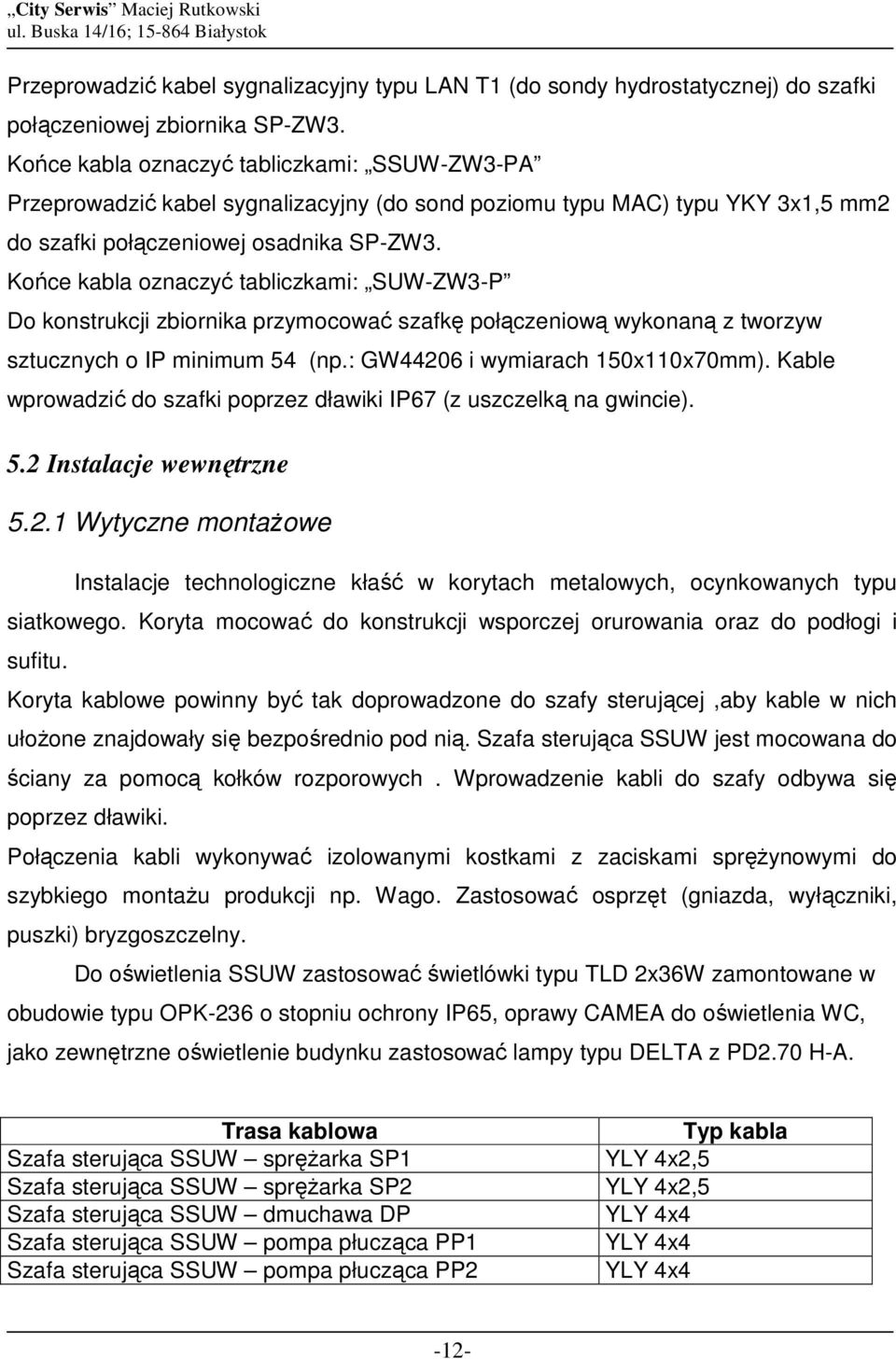

12 Przeprowadzić kabel sygnalizacyjny typu LAN T1 (do sondy hydrostatycznej) do szafki połączeniowej zbiornika SP-ZW3. Końce kabla oznaczyć tabliczkami: SSUW-ZW3-PA Przeprowadzić kabel sygnalizacyjny (do sond poziomu typu MAC) typu YKY 3x1,5 mm2 do szafki połączeniowej osadnika SP-ZW3. Końce kabla oznaczyć tabliczkami: SUW-ZW3-P Do konstrukcji zbiornika przymocować szafkę połączeniową wykonaną z tworzyw sztucznych o IP minimum 54 (np.: GW44206 i wymiarach 150x110x70mm). Kable wprowadzić do szafki poprzez dławiki IP67 (z uszczelką na gwincie). 5.2 Instalacje wewnętrzne Wytyczne montaŝowe Instalacje technologiczne kłaść w korytach metalowych, ocynkowanych typu siatkowego. Koryta mocować do konstrukcji wsporczej orurowania oraz do podłogi i sufitu. Koryta kablowe powinny być tak doprowadzone do szafy sterującej,aby kable w nich ułoŝone znajdowały się bezpośrednio pod nią. Szafa sterująca SSUW jest mocowana do ściany za pomocą kołków rozporowych. Wprowadzenie kabli do szafy odbywa się poprzez dławiki. Połączenia kabli wykonywać izolowanymi kostkami z zaciskami spręŝynowymi do szybkiego montaŝu produkcji np. Wago. Zastosować osprzęt (gniazda, wyłączniki, puszki) bryzgoszczelny. Do oświetlenia SSUW zastosować świetlówki typu TLD 2x36W zamontowane w obudowie typu OPK-236 o stopniu ochrony IP65, oprawy CAMEA do oświetlenia WC, jako zewnętrzne oświetlenie budynku zastosować lampy typu DELTA z PD2.70 H-A. Trasa kablowa Typ kabla Szafa sterująca SSUW spręŝarka SP1 YLY 4x2,5 Szafa sterująca SSUW spręŝarka SP2 YLY 4x2,5 Szafa sterująca SSUW dmuchawa DP YLY 4x4 Szafa sterująca SSUW pompa płucząca PP1 YLY 4x4 Szafa sterująca SSUW pompa płucząca PP2 YLY 4x4-12-

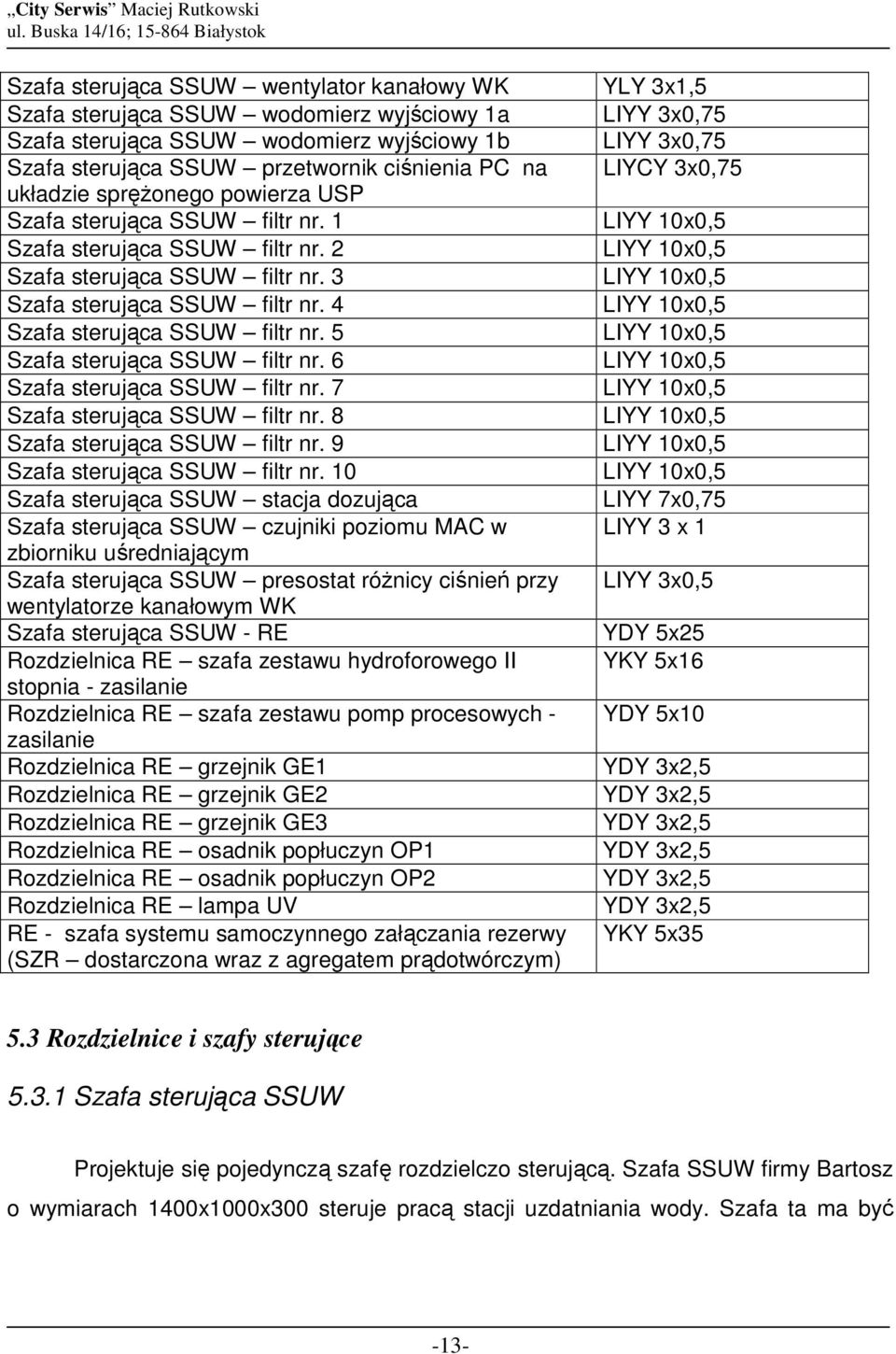

13 Szafa sterująca SSUW wentylator kanałowy WK YLY 3x1,5 Szafa sterująca SSUW wodomierz wyjściowy 1a LIYY 3x0,75 Szafa sterująca SSUW wodomierz wyjściowy 1b LIYY 3x0,75 Szafa sterująca SSUW przetwornik ciśnienia PC na LIYCY 3x0,75 układzie spręŝonego powierza USP Szafa sterująca SSUW filtr nr. 1 LIYY 10x0,5 Szafa sterująca SSUW filtr nr. 2 LIYY 10x0,5 Szafa sterująca SSUW filtr nr. 3 LIYY 10x0,5 Szafa sterująca SSUW filtr nr. 4 LIYY 10x0,5 Szafa sterująca SSUW filtr nr. 5 LIYY 10x0,5 Szafa sterująca SSUW filtr nr. 6 LIYY 10x0,5 Szafa sterująca SSUW filtr nr. 7 LIYY 10x0,5 Szafa sterująca SSUW filtr nr. 8 LIYY 10x0,5 Szafa sterująca SSUW filtr nr. 9 LIYY 10x0,5 Szafa sterująca SSUW filtr nr. 10 LIYY 10x0,5 Szafa sterująca SSUW stacja dozująca LIYY 7x0,75 Szafa sterująca SSUW czujniki poziomu MAC w LIYY 3 x 1 zbiorniku uśredniającym Szafa sterująca SSUW presostat róŝnicy ciśnień przy LIYY 3x0,5 wentylatorze kanałowym WK Szafa sterująca SSUW - RE YDY 5x25 Rozdzielnica RE szafa zestawu hydroforowego II YKY 5x16 stopnia - zasilanie Rozdzielnica RE szafa zestawu pomp procesowych - YDY 5x10 zasilanie Rozdzielnica RE grzejnik GE1 YDY 3x2,5 Rozdzielnica RE grzejnik GE2 YDY 3x2,5 Rozdzielnica RE grzejnik GE3 YDY 3x2,5 Rozdzielnica RE osadnik popłuczyn OP1 YDY 3x2,5 Rozdzielnica RE osadnik popłuczyn OP2 YDY 3x2,5 Rozdzielnica RE lampa UV YDY 3x2,5 RE - szafa systemu samoczynnego załączania rezerwy YKY 5x35 (SZR dostarczona wraz z agregatem prądotwórczym) 5.3 Rozdzielnice i szafy sterujące Szafa sterująca SSUW Projektuje się pojedynczą szafę rozdzielczo sterującą. Szafa SSUW firmy Bartosz o wymiarach 1400x1000x300 steruje pracą stacji uzdatniania wody. Szafa ta ma być -13-

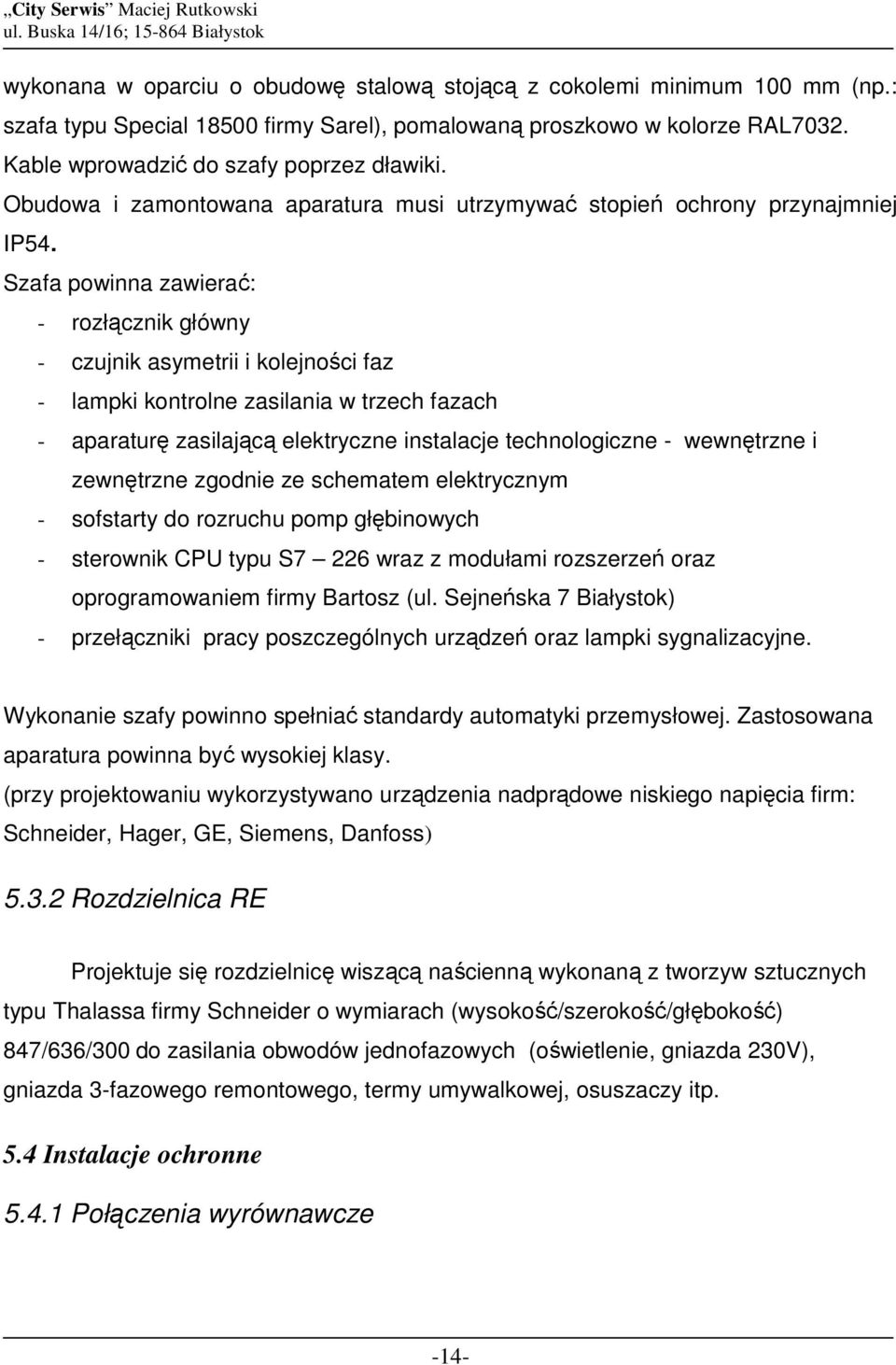

14 wykonana w oparciu o obudowę stalową stojącą z cokolemi minimum 100 mm (np.: szafa typu Special firmy Sarel), pomalowaną proszkowo w kolorze RAL7032. Kable wprowadzić do szafy poprzez dławiki. Obudowa i zamontowana aparatura musi utrzymywać stopień ochrony przynajmniej IP54. Szafa powinna zawierać: - rozłącznik główny - czujnik asymetrii i kolejności faz - lampki kontrolne zasilania w trzech fazach - aparaturę zasilającą elektryczne instalacje technologiczne - wewnętrzne i zewnętrzne zgodnie ze schematem elektrycznym - sofstarty do rozruchu pomp głębinowych - sterownik CPU typu S7 226 wraz z modułami rozszerzeń oraz oprogramowaniem firmy Bartosz (ul. Sejneńska 7 Białystok) - przełączniki pracy poszczególnych urządzeń oraz lampki sygnalizacyjne. Wykonanie szafy powinno spełniać standardy automatyki przemysłowej. Zastosowana aparatura powinna być wysokiej klasy. (przy projektowaniu wykorzystywano urządzenia nadprądowe niskiego napięcia firm: Schneider, Hager, GE, Siemens, Danfoss) Rozdzielnica RE Projektuje się rozdzielnicę wiszącą naścienną wykonaną z tworzyw sztucznych typu Thalassa firmy Schneider o wymiarach (wysokość/szerokość/głębokość) 847/636/300 do zasilania obwodów jednofazowych (oświetlenie, gniazda 230V), gniazda 3-fazowego remontowego, termy umywalkowej, osuszaczy itp. 5.4 Instalacje ochronne Połączenia wyrównawcze -14-

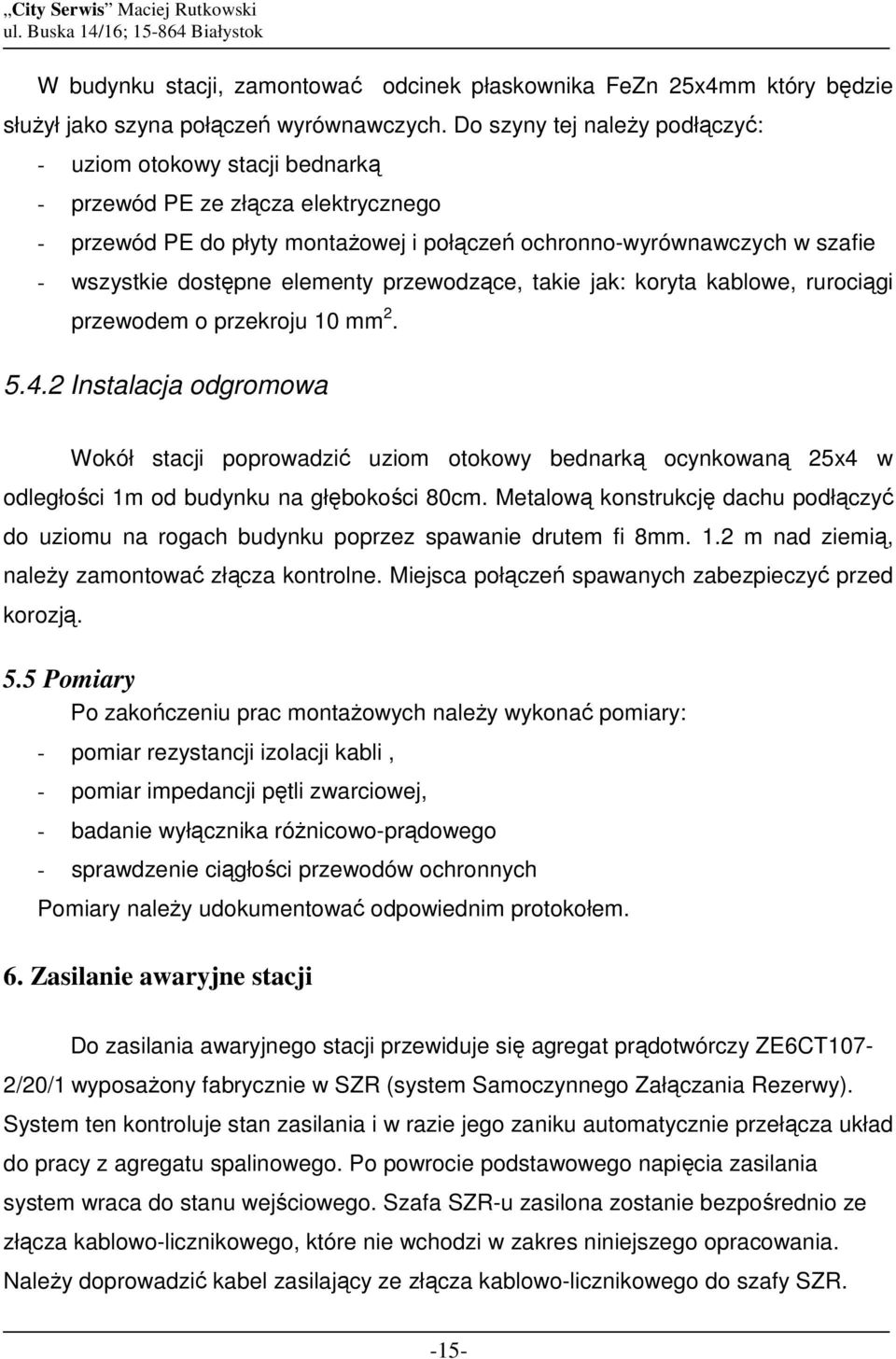

15 W budynku stacji, zamontować odcinek płaskownika FeZn 25x4mm który będzie słuŝył jako szyna połączeń wyrównawczych. Do szyny tej naleŝy podłączyć: - uziom otokowy stacji bednarką - przewód PE ze złącza elektrycznego - przewód PE do płyty montaŝowej i połączeń ochronno-wyrównawczych w szafie - wszystkie dostępne elementy przewodzące, takie jak: koryta kablowe, rurociągi przewodem o przekroju 10 mm Instalacja odgromowa Wokół stacji poprowadzić uziom otokowy bednarką ocynkowaną 25x4 w odległości 1m od budynku na głębokości 80cm. Metalową konstrukcję dachu podłączyć do uziomu na rogach budynku poprzez spawanie drutem fi 8mm. 1.2 m nad ziemią, naleŝy zamontować złącza kontrolne. Miejsca połączeń spawanych zabezpieczyć przed korozją. 5.5 Pomiary Po zakończeniu prac montaŝowych naleŝy wykonać pomiary: - pomiar rezystancji izolacji kabli, - pomiar impedancji pętli zwarciowej, - badanie wyłącznika róŝnicowo-prądowego - sprawdzenie ciągłości przewodów ochronnych Pomiary naleŝy udokumentować odpowiednim protokołem. 6. Zasilanie awaryjne stacji Do zasilania awaryjnego stacji przewiduje się agregat prądotwórczy ZE6CT107-2/20/1 wyposaŝony fabrycznie w SZR (system Samoczynnego Załączania Rezerwy). System ten kontroluje stan zasilania i w razie jego zaniku automatycznie przełącza układ do pracy z agregatu spalinowego. Po powrocie podstawowego napięcia zasilania system wraca do stanu wejściowego. Szafa SZR-u zasilona zostanie bezpośrednio ze złącza kablowo-licznikowego, które nie wchodzi w zakres niniejszego opracowania. NaleŜy doprowadzić kabel zasilający ze złącza kablowo-licznikowego do szafy SZR. -15-

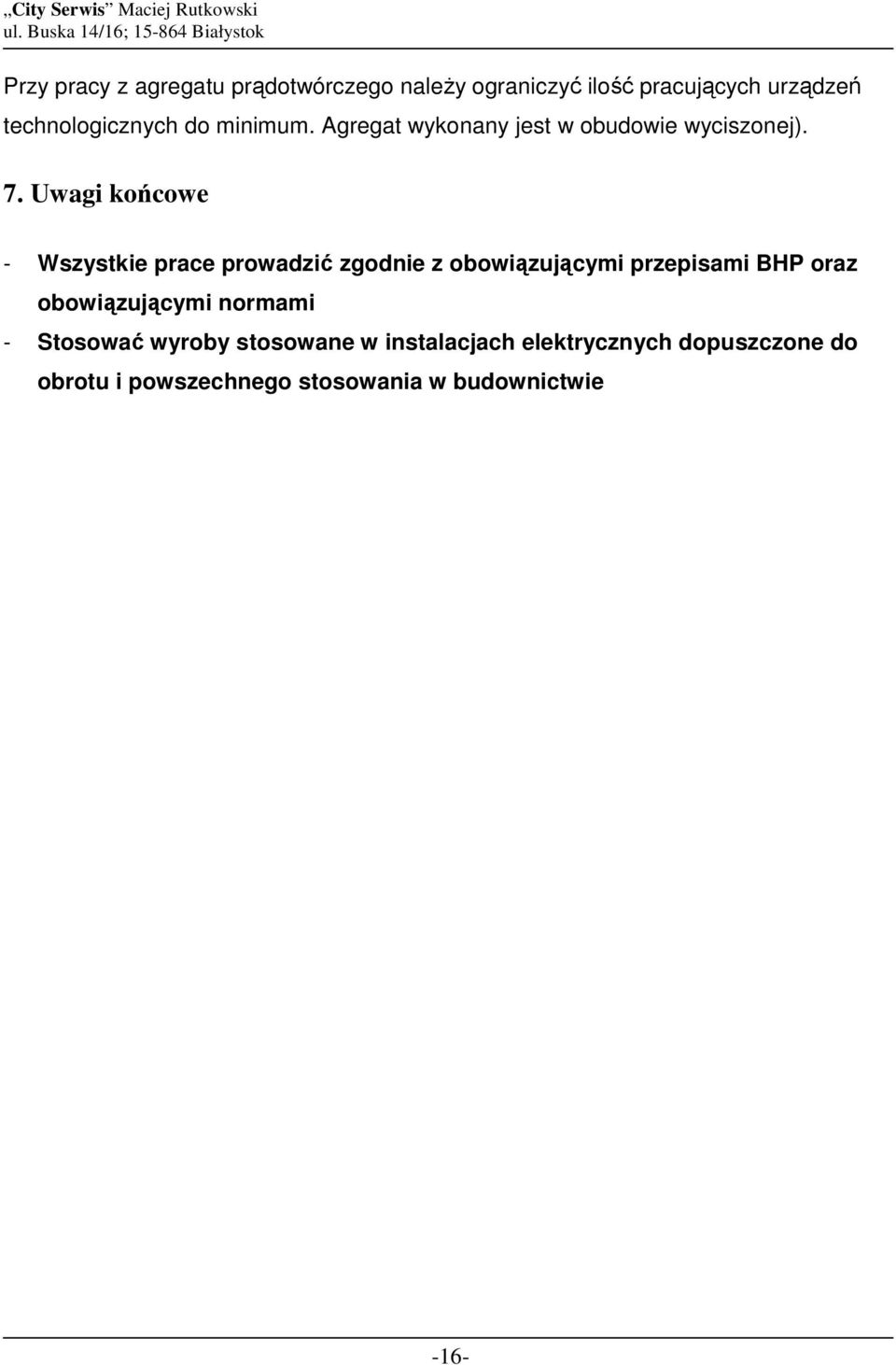

16 Przy pracy z agregatu prądotwórczego naleŝy ograniczyć ilość pracujących urządzeń technologicznych do minimum. Agregat wykonany jest w obudowie wyciszonej). 7. Uwagi końcowe - Wszystkie prace prowadzić zgodnie z obowiązującymi przepisami BHP oraz obowiązującymi normami - Stosować wyroby stosowane w instalacjach elektrycznych dopuszczone do obrotu i powszechnego stosowania w budownictwie -16-

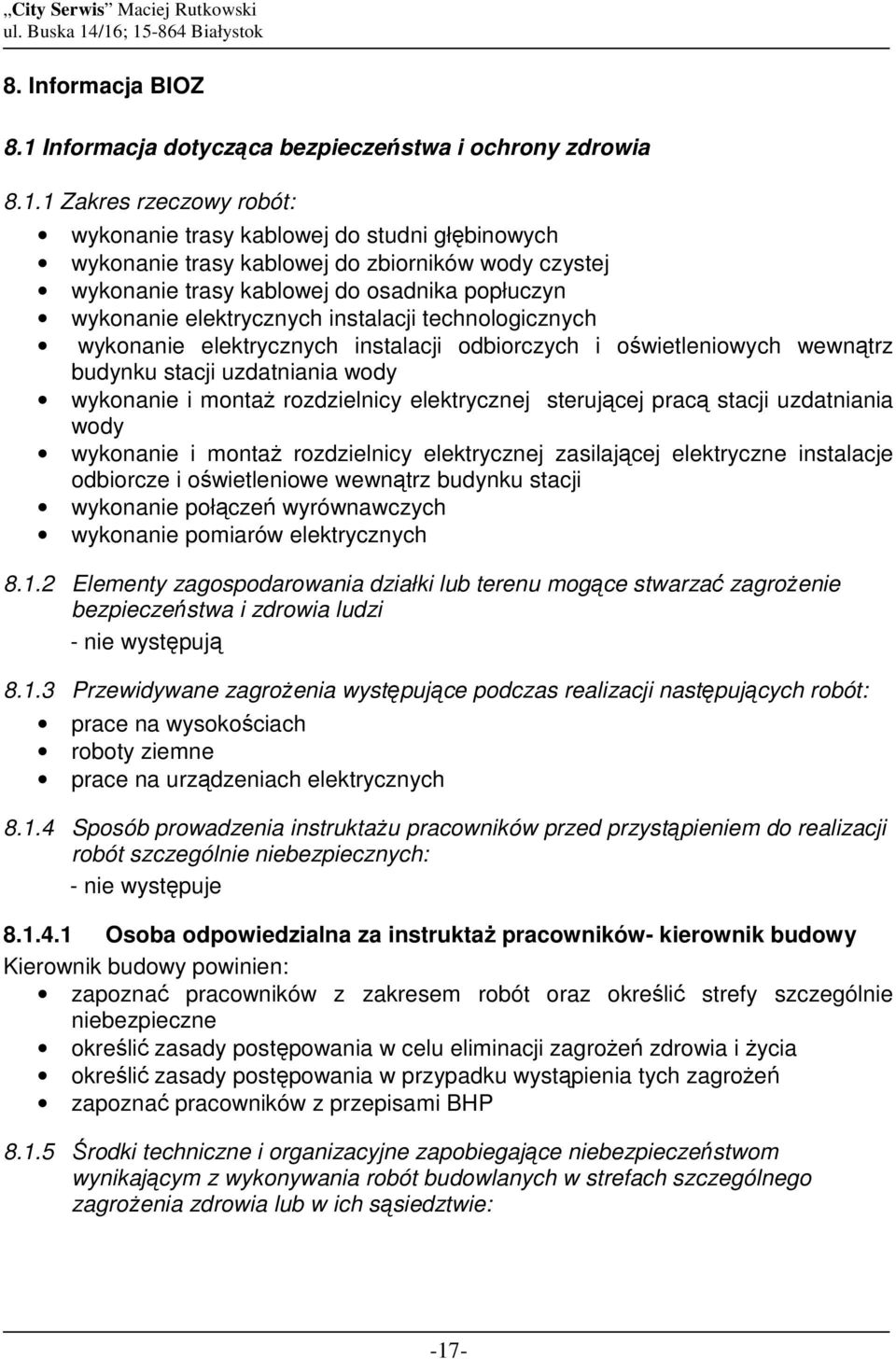

17 8. Informacja BIOZ 8.1 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres rzeczowy robót: wykonanie trasy kablowej do studni głębinowych wykonanie trasy kablowej do zbiorników wody czystej wykonanie trasy kablowej do osadnika popłuczyn wykonanie elektrycznych instalacji technologicznych wykonanie elektrycznych instalacji odbiorczych i oświetleniowych wewnątrz budynku stacji uzdatniania wody wykonanie i montaŝ rozdzielnicy elektrycznej sterującej pracą stacji uzdatniania wody wykonanie i montaŝ rozdzielnicy elektrycznej zasilającej elektryczne instalacje odbiorcze i oświetleniowe wewnątrz budynku stacji wykonanie połączeń wyrównawczych wykonanie pomiarów elektrycznych Elementy zagospodarowania działki lub terenu mogące stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi - nie występują Przewidywane zagroŝenia występujące podczas realizacji następujących robót: prace na wysokościach roboty ziemne prace na urządzeniach elektrycznych Sposób prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: - nie występuje Osoba odpowiedzialna za instruktaŝ pracowników- kierownik budowy Kierownik budowy powinien: zapoznać pracowników z zakresem robót oraz określić strefy szczególnie niebezpieczne określić zasady postępowania w celu eliminacji zagroŝeń zdrowia i Ŝycia określić zasady postępowania w przypadku wystąpienia tych zagroŝeń zapoznać pracowników z przepisami BHP Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie: -17-

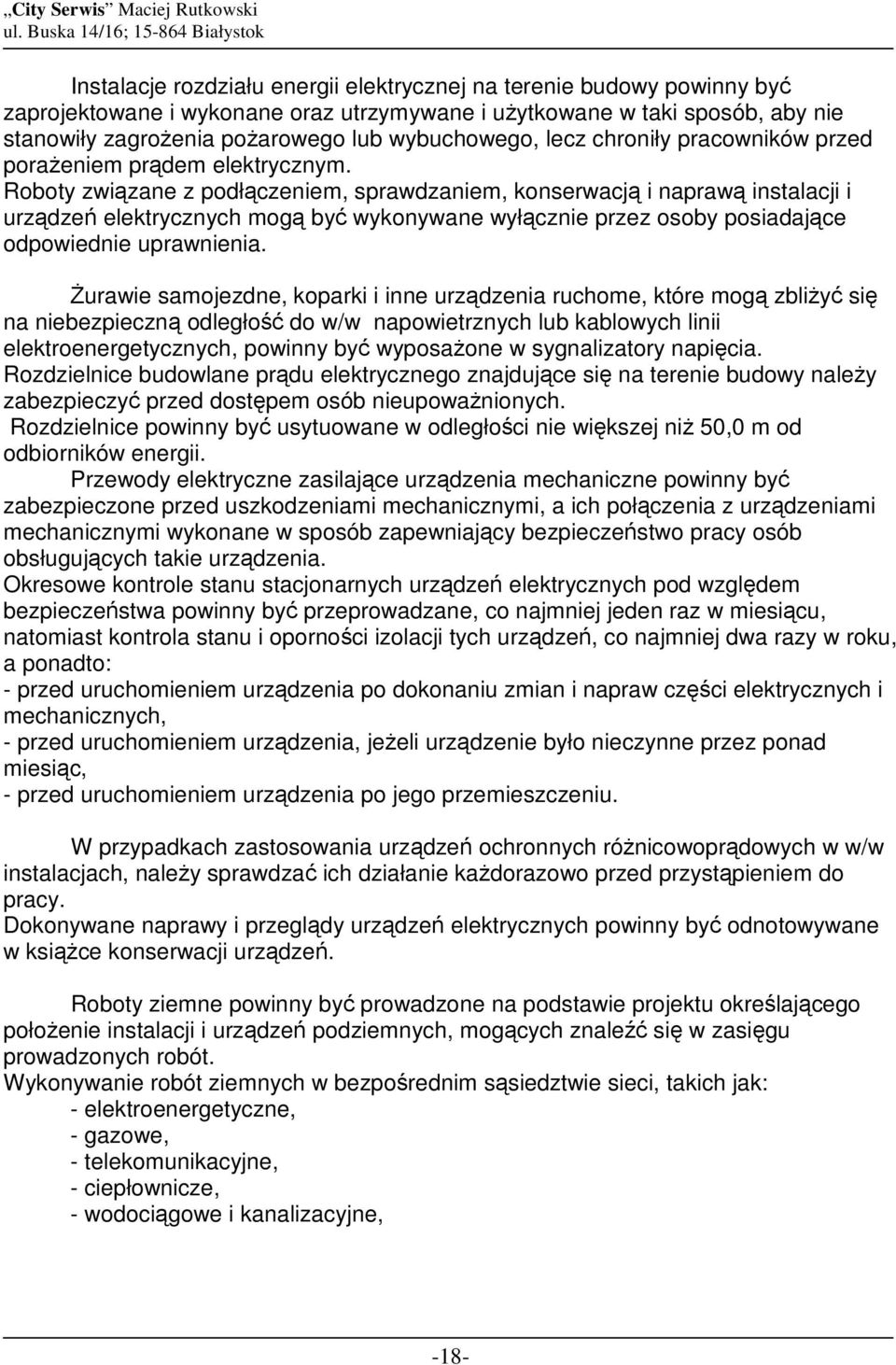

18 Instalacje rozdziału energii elektrycznej na terenie budowy powinny być zaprojektowane i wykonane oraz utrzymywane i uŝytkowane w taki sposób, aby nie stanowiły zagroŝenia poŝarowego lub wybuchowego, lecz chroniły pracowników przed poraŝeniem prądem elektrycznym. Roboty związane z podłączeniem, sprawdzaniem, konserwacją i naprawą instalacji i urządzeń elektrycznych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia. śurawie samojezdne, koparki i inne urządzenia ruchome, które mogą zbliŝyć się na niebezpieczną odległość do w/w napowietrznych lub kablowych linii elektroenergetycznych, powinny być wyposaŝone w sygnalizatory napięcia. Rozdzielnice budowlane prądu elektrycznego znajdujące się na terenie budowy naleŝy zabezpieczyć przed dostępem osób nieupowaŝnionych. Rozdzielnice powinny być usytuowane w odległości nie większej niŝ 50,0 m od odbiorników energii. Przewody elektryczne zasilające urządzenia mechaniczne powinny być zabezpieczone przed uszkodzeniami mechanicznymi, a ich połączenia z urządzeniami mechanicznymi wykonane w sposób zapewniający bezpieczeństwo pracy osób obsługujących takie urządzenia. Okresowe kontrole stanu stacjonarnych urządzeń elektrycznych pod względem bezpieczeństwa powinny być przeprowadzane, co najmniej jeden raz w miesiącu, natomiast kontrola stanu i oporności izolacji tych urządzeń, co najmniej dwa razy w roku, a ponadto: - przed uruchomieniem urządzenia po dokonaniu zmian i napraw części elektrycznych i mechanicznych, - przed uruchomieniem urządzenia, jeŝeli urządzenie było nieczynne przez ponad miesiąc, - przed uruchomieniem urządzenia po jego przemieszczeniu. W przypadkach zastosowania urządzeń ochronnych róŝnicowoprądowych w w/w instalacjach, naleŝy sprawdzać ich działanie kaŝdorazowo przed przystąpieniem do pracy. Dokonywane naprawy i przeglądy urządzeń elektrycznych powinny być odnotowywane w ksiąŝce konserwacji urządzeń. Roboty ziemne powinny być prowadzone na podstawie projektu określającego połoŝenie instalacji i urządzeń podziemnych, mogących znaleźć się w zasięgu prowadzonych robót. Wykonywanie robót ziemnych w bezpośrednim sąsiedztwie sieci, takich jak: - elektroenergetyczne, - gazowe, - telekomunikacyjne, - ciepłownicze, - wodociągowe i kanalizacyjne, -18-

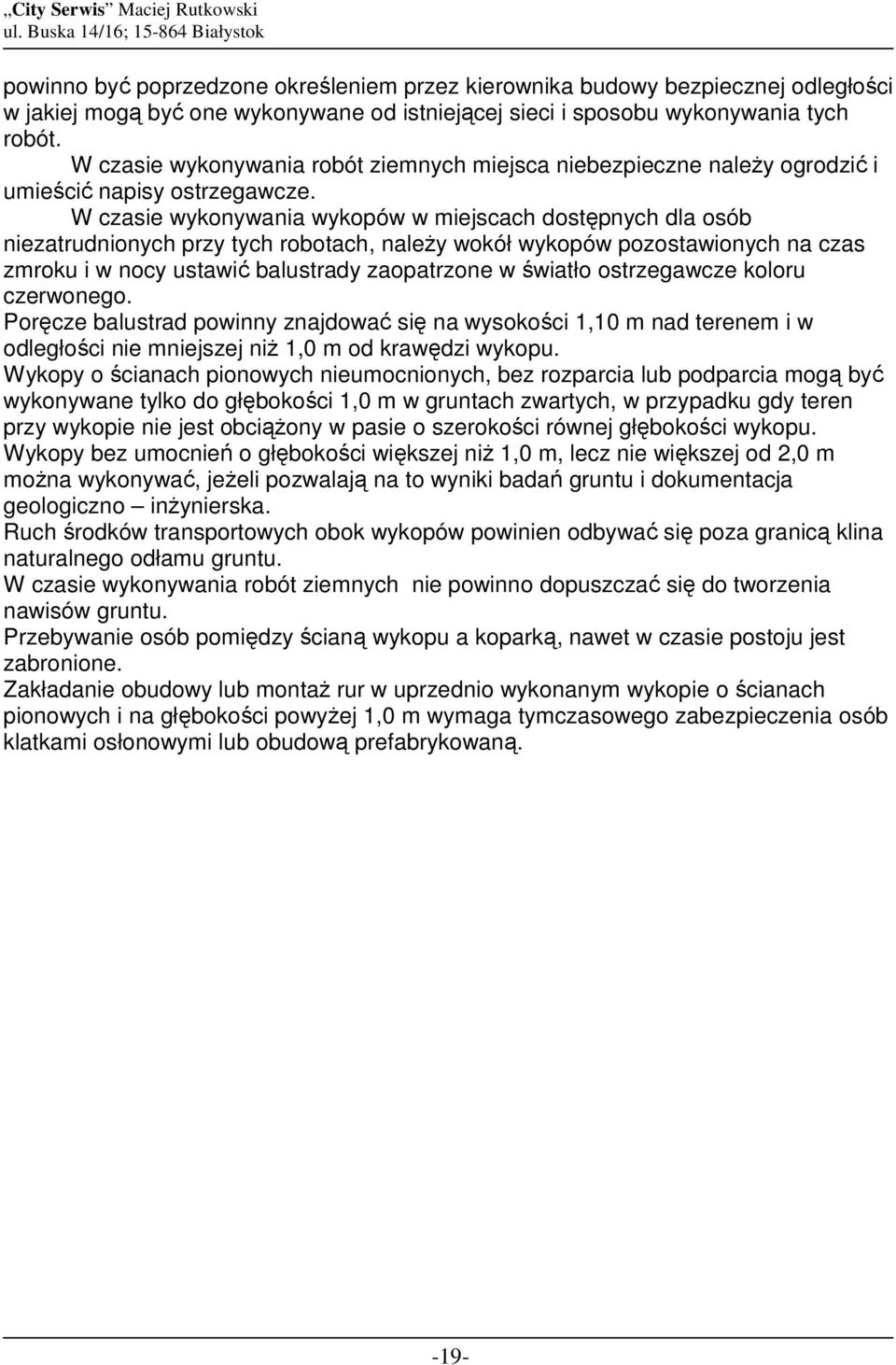

19 powinno być poprzedzone określeniem przez kierownika budowy bezpiecznej odległości w jakiej mogą być one wykonywane od istniejącej sieci i sposobu wykonywania tych robót. W czasie wykonywania robót ziemnych miejsca niebezpieczne naleŝy ogrodzić i umieścić napisy ostrzegawcze. W czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych przy tych robotach, naleŝy wokół wykopów pozostawionych na czas zmroku i w nocy ustawić balustrady zaopatrzone w światło ostrzegawcze koloru czerwonego. Poręcze balustrad powinny znajdować się na wysokości 1,10 m nad terenem i w odległości nie mniejszej niŝ 1,0 m od krawędzi wykopu. Wykopy o ścianach pionowych nieumocnionych, bez rozparcia lub podparcia mogą być wykonywane tylko do głębokości 1,0 m w gruntach zwartych, w przypadku gdy teren przy wykopie nie jest obciąŝony w pasie o szerokości równej głębokości wykopu. Wykopy bez umocnień o głębokości większej niŝ 1,0 m, lecz nie większej od 2,0 m moŝna wykonywać, jeŝeli pozwalają na to wyniki badań gruntu i dokumentacja geologiczno inŝynierska. Ruch środków transportowych obok wykopów powinien odbywać się poza granicą klina naturalnego odłamu gruntu. W czasie wykonywania robót ziemnych nie powinno dopuszczać się do tworzenia nawisów gruntu. Przebywanie osób pomiędzy ścianą wykopu a koparką, nawet w czasie postoju jest zabronione. Zakładanie obudowy lub montaŝ rur w uprzednio wykonanym wykopie o ścianach pionowych i na głębokości powyŝej 1,0 m wymaga tymczasowego zabezpieczenia osób klatkami osłonowymi lub obudową prefabrykowaną. -19-
