1 mmwimil akuiwalu i RZECZPOSPOLITA POLSKA 121 OPIS OCHRONNY PL WZORU UŻYTKOWEGO 13) Y1 [2U Numer zgłoszenia: i) Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: B63C 11/00 Przewoźne, zespolone urządzenie do obsługi nurków (43) Zgłoszenie ogłoszono: BUP 21/99 ( 73) Uprawniony z prawa ochronnego: Akademia Marynarki Wojennej im. Bohaterów Westerplatte, Gdynia, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 12/03 f72) Twórcawzoru użytkowego: Stefan Czarnecki, Gdynia, PL Stanisław Skrzyński, Sopot, PL Bartłomiej Jakus, Gdynia, PL O O

2 Cli (cc&ol Przewoźne, zespolone urządzenie do obsługi nurków. Przedmiotem wzoru użytkowego jest przewoźne, zespolone urządzenie do obsługi nurków. Znajduje ono zastosowanie w inżynierii podwodnej, ratownictwie morskim, budowie i eksploatacji obiektów hydrotechnicznych oraz hydrogeologii. Obecnie stosowane są zespolone urządzenia do obsługi nurków w postaci stacjonarnych instalacji nurkowych umieszczonych na specjalizowanych jednostkach pływających, bądź też w obiektach lądowych lub hydrotechnicznych. Urządzenia te charakteryzują się znacznymi rozmiarami i dużym ciężarem oraz znaczną złożonością konstrukcji instalacji, które to powody utrudniają a nawet uniemożliwiająjakikolwiek transport, z wyjątkiem tych, które znajdują się na pokładach jednostek pływających. Znane są także pojedyncze elementy urządzeń do obsługi nurków takie jak komory dekompresyjne, o cechach konstrukcyjnych umożliwiających ich przemieszczanie środkami transportu kołowego. Jednakże są to pojedyncze urządzenia i nie są one w stanie sprostać zadaniu kompleksowej obsługi nurków podczas wykonywania prac podwodnych na średnich i dużych głębokościach. Urządzenie według wzoru użytkowego posiada budowę modułową Moduł pierwszy-podstawowy posiada zainstalowaną na ramie w jej przedniej części wychylną bramownicę wyposażoną w hydrauliczne wciągarki dzwonu i podestu nurkowego oraz kotwicy nurkowej. Po przeciwnej stronie ramy usytuowane jest stanowisko postojowo-transportowe dzwonu nurkowego w obudowie, nad którym zamontowany jest kosz zawierający węże nurkowe, wciągarkę ręczną oraz układ napędu hydraulicznego i sterowania

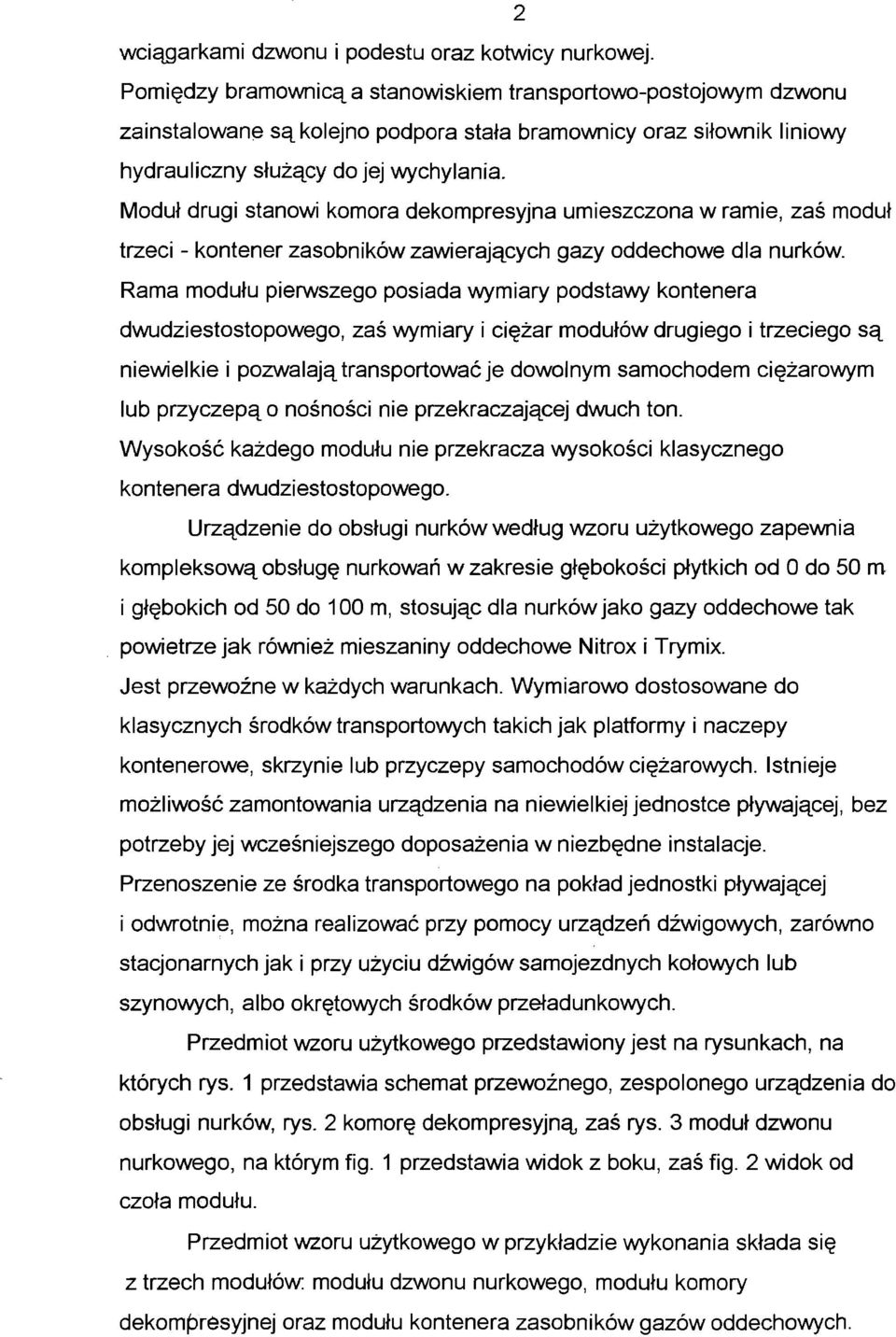

3 wciągarkami dzwonu i podestu oraz kotwicy nurkowej. Pomiędzy bramownicą a stanowiskiem transportowo-postojowym dzwonu zainstalowane są kolejno podpora stała bramownicy oraz siłownik liniowy hydrauliczny służący do jej wychylania. Moduł drugi stanowi komora dekompresyjna umieszczona w ramie, zaś moduł trzeci - kontener zasobników zawierających gazy oddechowe dla nurków. Rama modułu pierwszego posiada wymiary podstawy kontenera dwudziestostopowego, zaś wymiary i ciężar modułów drugiego i trzeciego są niewielkie i pozwalają transportować je dowolnym samochodem ciężarowym lub przyczepą o nośności nie przekraczającej dwuch ton. Wysokość każdego modułu nie przekracza wysokości klasycznego kontenera dwudziestostopowego. Urządzenie do obsługi nurków według wzoru użytkowego zapewnia kompleksową obsługę nurkowań w zakresie głębokości płytkich od 0 do 50 m i głębokich od 50 do 100 m, stosując dla nurków jako gazy oddechowe tak powietrze jak również mieszaniny oddechowe Nitrox i Trymix. Jest przewoźne w każdych warunkach. Wymiarowo dostosowane do klasycznych środków transportowych takich jak platformy i naczepy kontenerowe, skrzynie lub przyczepy samochodów ciężarowych. Istnieje możliwość zamontowania urządzenia na niewielkiej jednostce pływającej, bez potrzeby jej wcześniejszego doposażenia w niezbędne instalacje. Przenoszenie ze środka transportowego na pokład jednostki pływającej i odwrotnie, można realizować przy pomocy urządzeń dźwigowych, zarówno stacjonarnych jak i przy użyciu dźwigów samojezdnych kołowych lub szynowych, albo okrętowych środków przeładunkowych. Przedmiot wzoru użytkowego przedstawiony jest na rysunkach, na których rys. 1 przedstawia schemat przewoźnego, zespolonego urządzenia do obsługi nurków, rys. 2 komorę dekompresyjną zaś rys. 3 moduł dzwonu nurkowego, na którym fig. 1 przedstawia widok z boku, zaś fig. 2 widok od czoła modułu. Przedmiot wzoru użytkowego w przykładzie wykonania składa się z trzech modułów: modułu dzwonu nurkowego, modułu komory dekompresyjnej oraz modułu kontenera zasobników gazów oddechowych. 2

4 3 Moduł dzwonu nurkowego posiada ramę 4, w przedniej części której, zamontowana jest wychylna bramownica 5. W górnej części zainstalowane są hydrauliczne wciągarki dzwonu i podestu nurkowego 9,oraz kotwicy nurkowej 10. Do ramy 4, na jej skraju, mocowany jest podest nurkowy "L przy pomocy zaczepu hakowego, zaś za bramownicą do ramy przytwierdzone są kolejno opora stała bramownicy 15 i zaczep siłownika hydraulicznego wychylania bramownicy 14. W tym sektorze ramy 4 znajduje się również stanowisko postojcwo-transportowe dla podestu 7 i kotwicy nurkowej 8, które zostają tu ułożone po przetransportowaniu dzwonu do tylnej części ramy. W tylnej część ramy 4 umiejscowione jest stanowisko postojowo-transportowe dzwonu nurkowego 3 obudowanego osłoną 6, nad którym usytuowany jest kosz na węże nurkowe 12, zespół napędu hydraulicznego i sterowania wciągarek 13 oraz ręczna wciągarka pomocnicza H służąca do obrotu i wprowadzania dzwonu nurkowego do stanowiska postojowo-transportowego. Do tylnej części modułu dzwonu nurkowego dostawiany jest, w czasie pracy, moduł komory dekompresyjnej zawierający komorę 1 umieszczoną w ramie 2, zaś za nim lub obok moduł trzeci z kontenerem gazów oddechowych. Moduł dzwonu nurkowego posiada wymiary podstawy 6000x2400 mm i wysokość do 2600 mm w najwyższym miejscu. Pozostałe moduły urządzenia mają wymiary: 3000x1700x1600 mm - komora dekompresyjna, zaś kontener gazów oddechowych, w każdej jego wersji, ma wymiary jeszcze mniejsze. Dzwon nurkowy 3 wyposażony jest w urządzenia i instalacje umożliwiające prowadzenie dekompresji tak pod wodąjak i na powierzchni. RZECZ^kjATENTOWY ZASTĘPCA KOMENDANTA ds. NAUKOWYCH kmdr prof. dr lub, ini, Zygmunt Kitowski

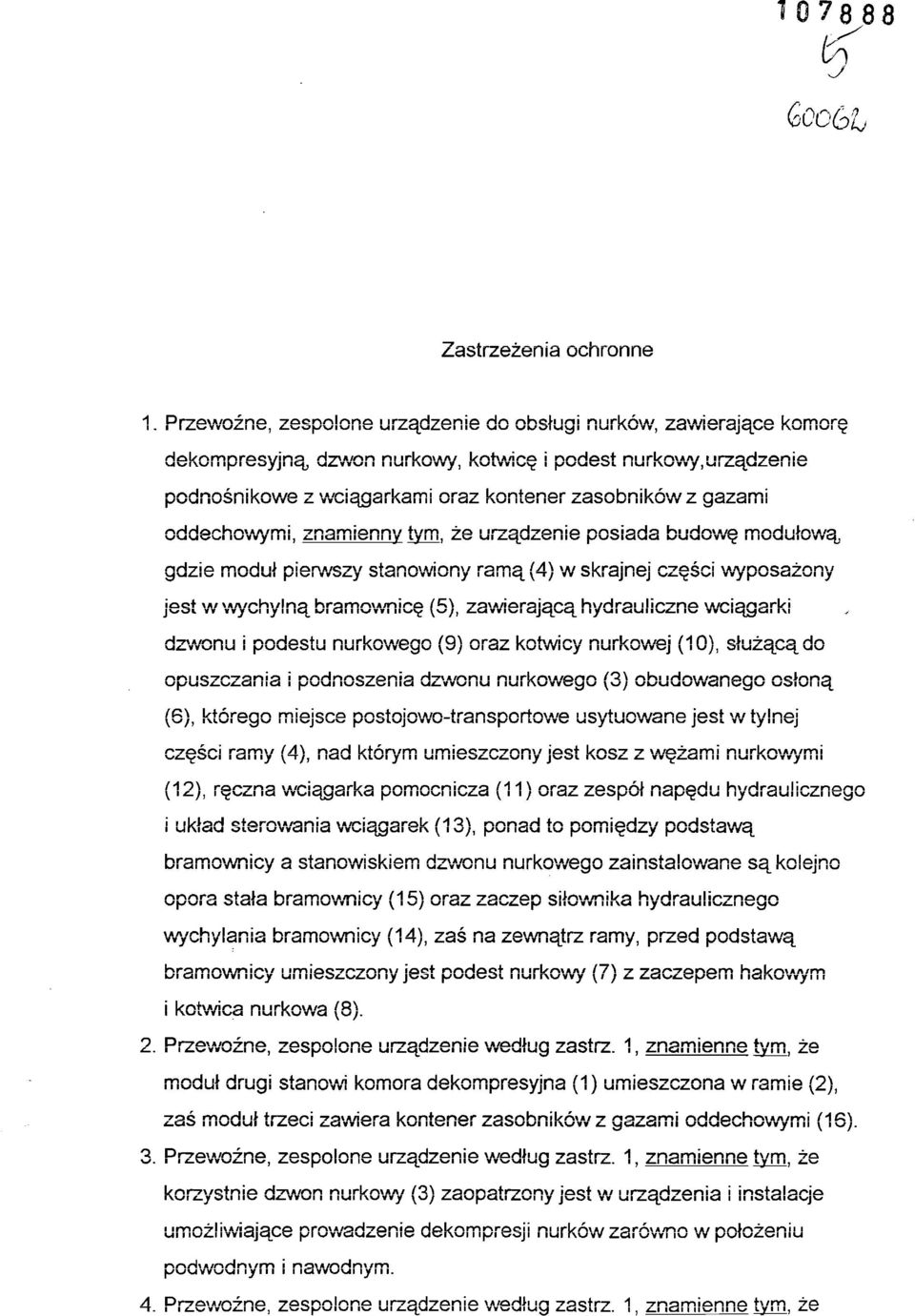

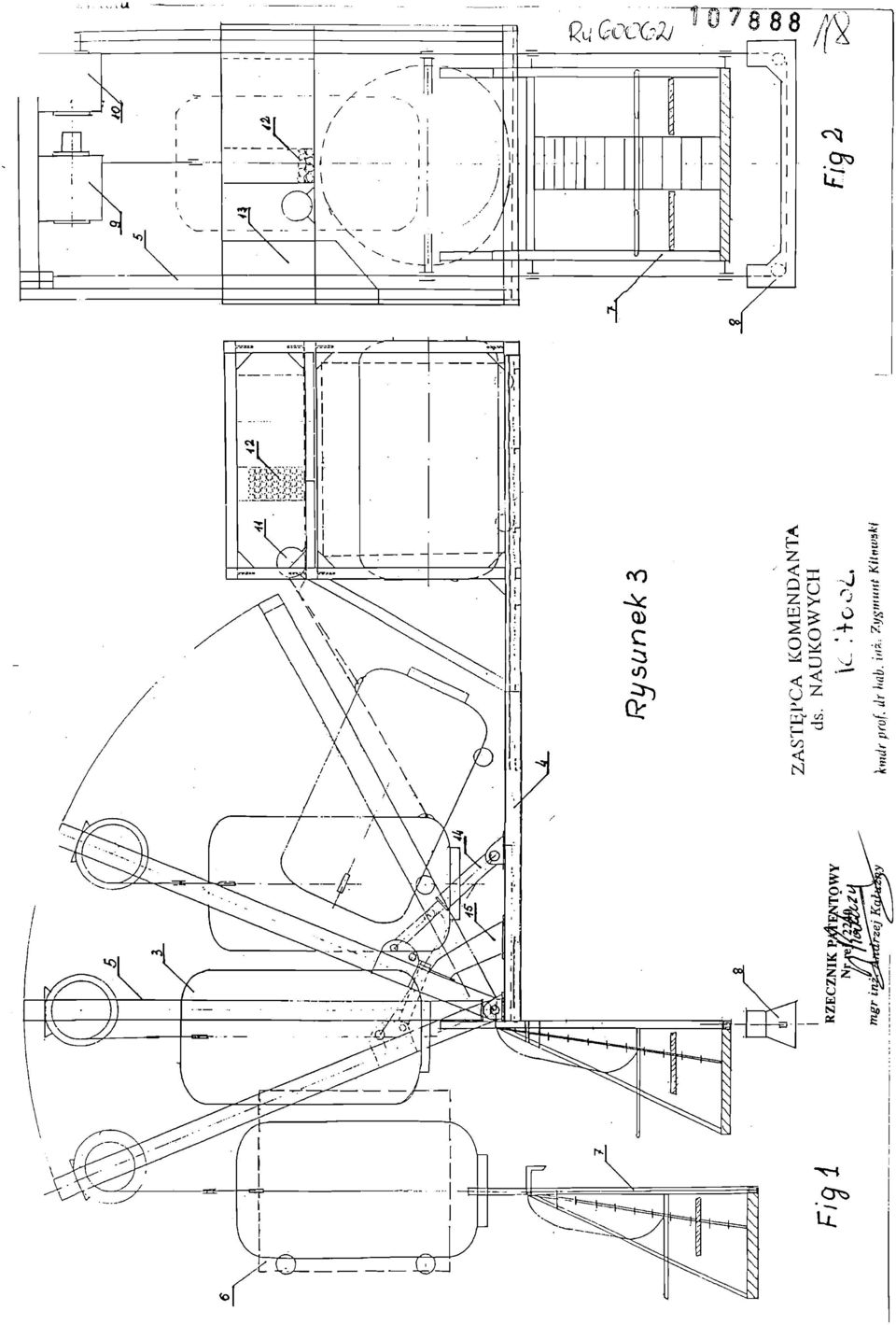

5 Zastrzeżenia ochronne 1. Przewoźne, zespolone urządzenie do obsługi nurków, zawierające komorę dekompresyjną dzwon nurkowy, kotwicę i podest nurkowy,urządzenie podnośnikowe z wciągarkami oraz kontener zasobników z gazami oddechowymi, znamienny tym, że urządzenie posiada budowę modułową gdzie moduł pierwszy stanowiony ramą (4) w skrajnej części wyposażony jest w wychylną bramownicę (5), zawierającą hydrauliczne wciągarki dzwonu i podestu nurkowego (9) oraz kotwicy nurkowej (10), służącą do opuszczania i podnoszenia dzwonu nurkowego (3) obudowanego osłoną IV-/I, IUUI WUW I III^/JO*-'^ k/\m/olv>j\^vvw LI Ul lok/ui LUWW UO V I.UWVai ic JUOL W iyillvxj części ramy (4), nad którym umieszczony jest kosz z wężami nurkowymi (12), ręczna wciągarka pomocnicza (11) oraz zespół napędu hydraulicznego i układ sterowania wciągarek (13), ponad to pomiędzy podstawą bramownicy a stanowiskiem dzwonu nurkowego zainstalowane są kolejno opora stała bramownicy (15) oraz zaczep siłownika hydraulicznego wychylania bramownicy (14), zaś na zewnątrz ramy, przed podstawą bramownicy umieszczony jest podest nurkowy (7) z zaczepem hakowym i kotwica nurkowa (8). 2. Przewoźne, zespolone urządzenie według zastrz. 1, znamienne tym, że moduł drugi stanowi komora dekompresyjna (1) umieszczona w ramie (2), zaś moduł trzeci zawiera kontener zasobników z gazami oddechowymi (16). 3. Przewoźne, zespolone urządzenie według zastrz. 1, znamienne tym, że korzystnie dzwon nurkowy (3) zaopatrzony jest w urządzenia i instalacje umożliwiające prowadzenie dekompresji nurków zarówno w położeniu podwodnym i nawodnym. 4. Przewoźne, zespolone urządzenie według zastrz. 1, znamienne tym, że
