1 OPRACOWANIE SPECYFIKACJI TEMAT INWESTOR "BHL"BIURO USŁUG BUDOWLANYCH INś. HALINA LUTY GDAŃSK UL.KOCURKI 2 LOK.9 Przebudowa pawilonu nr 9 Oddziału psychiatrycznego ogólnego w Szpitalu dla Nerwowo i Psychicznie Chorych w Starogardzie Gdańskim SZPITL dla NERWOWO i PSYCHICZNIE CHORYCH im. Stanisława Kryzana ul.skarszewska 7 Starogard Gdański SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH NR B 0.09 Kod ROBOTY STOLARSKIE Gdańsk Wstęp. 1

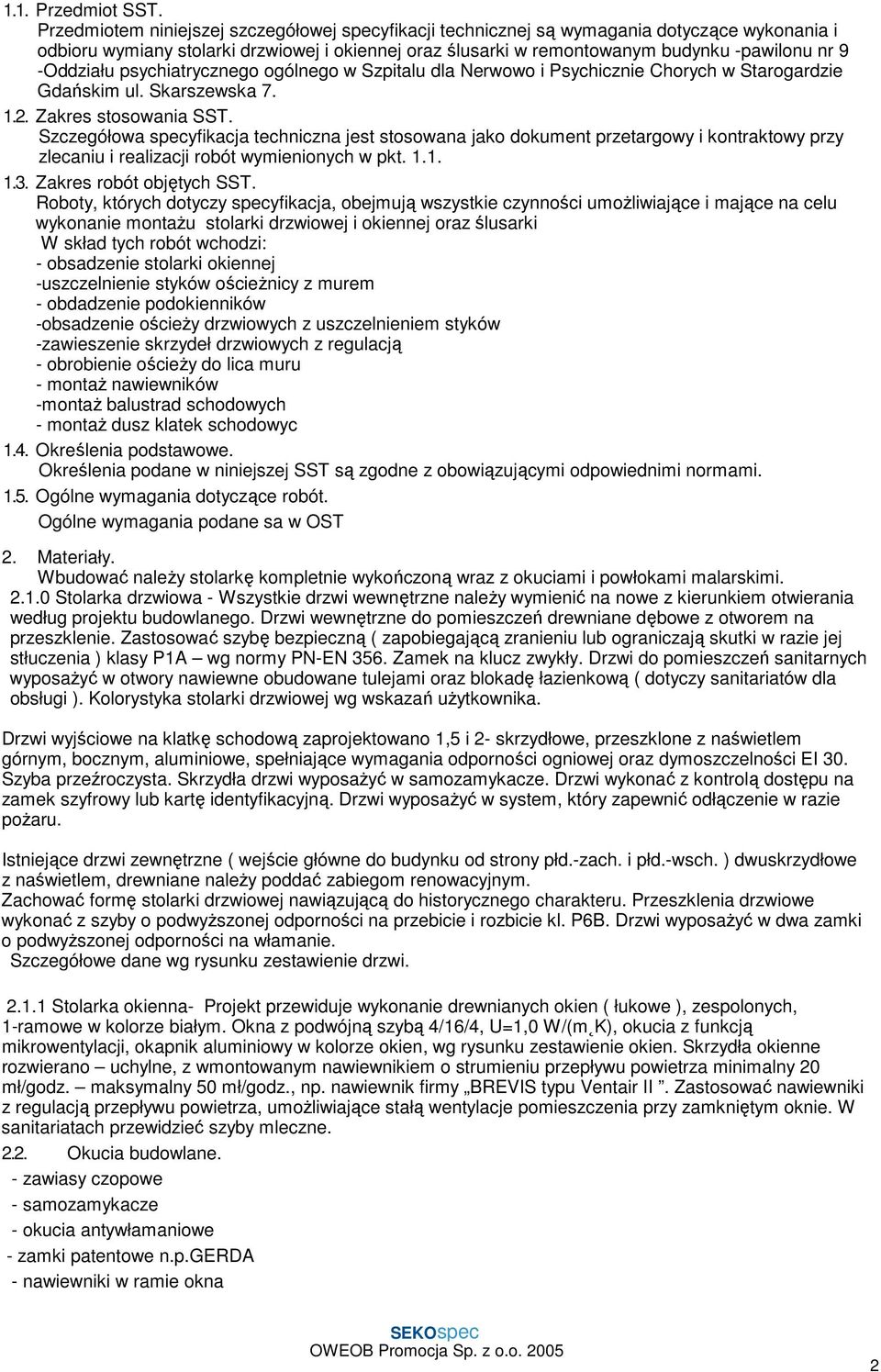

2 1.1. Przedmiot SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru wymiany stolarki drzwiowej i okiennej oraz ślusarki w remontowanym budynku -pawilonu nr 9 -Oddziału psychiatrycznego ogólnego w Szpitalu dla Nerwowo i Psychicznie Chorych w Starogardzie Gdańskim ul. Skarszewska Zakres stosowania SST. Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST. Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie montaŝu stolarki drzwiowej i okiennej oraz ślusarki W skład tych robót wchodzi: - obsadzenie stolarki okiennej -uszczelnienie styków ościeŝnicy z murem - obdadzenie podokienników -obsadzenie ościeŝy drzwiowych z uszczelnieniem styków -zawieszenie skrzydeł drzwiowych z regulacją - obrobienie ościeŝy do lica muru - montaŝ nawiewników -montaŝ balustrad schodowych - montaŝ dusz klatek schodowyc 1.4. Określenia podstawowe. Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót. Ogólne wymagania podane sa w OST 2. Materiały. Wbudować naleŝy stolarkę kompletnie wykończoną wraz z okuciami i powłokami malarskimi Stolarka drzwiowa - Wszystkie drzwi wewnętrzne naleŝy wymienić na nowe z kierunkiem otwierania według projektu budowlanego. Drzwi wewnętrzne do pomieszczeń drewniane dębowe z otworem na przeszklenie. Zastosować szybę bezpieczną ( zapobiegającą zranieniu lub ograniczają skutki w razie jej stłuczenia ) klasy P1A wg normy PN-EN 356. Zamek na klucz zwykły. Drzwi do pomieszczeń sanitarnych wyposaŝyć w otwory nawiewne obudowane tulejami oraz blokadę łazienkową ( dotyczy sanitariatów dla obsługi ). Kolorystyka stolarki drzwiowej wg wskazań uŝytkownika. Drzwi wyjściowe na klatkę schodową zaprojektowano 1,5 i 2- skrzydłowe, przeszklone z naświetlem górnym, bocznym, aluminiowe, spełniające wymagania odporności ogniowej oraz dymoszczelności EI 30. Szyba przeźroczysta. Skrzydła drzwi wyposaŝyć w samozamykacze. Drzwi wykonać z kontrolą dostępu na zamek szyfrowy lub kartę identyfikacyjną. Drzwi wyposaŝyć w system, który zapewnić odłączenie w razie poŝaru. Istniejące drzwi zewnętrzne ( wejście główne do budynku od strony płd.-zach. i płd.-wsch. ) dwuskrzydłowe z naświetlem, drewniane naleŝy poddać zabiegom renowacyjnym. Zachować formę stolarki drzwiowej nawiązującą do historycznego charakteru. Przeszklenia drzwiowe wykonać z szyby o podwyŝszonej odporności na przebicie i rozbicie kl. P6B. Drzwi wyposaŝyć w dwa zamki o podwyŝszonej odporności na włamanie. Szczegółowe dane wg rysunku zestawienie drzwi Stolarka okienna- Projekt przewiduje wykonanie drewnianych okien ( łukowe ), zespolonych, 1-ramowe w kolorze białym. Okna z podwójną szybą 4/16/4, U=1,0 W/(m K), okucia z funkcją mikrowentylacji, okapnik aluminiowy w kolorze okien, wg rysunku zestawienie okien. Skrzydła okienne rozwierano uchylne, z wmontowanym nawiewnikiem o strumieniu przepływu powietrza minimalny 20 mł/godz. maksymalny 50 mł/godz., np. nawiewnik firmy BREVIS typu Ventair II. Zastosować nawiewniki z regulacją przepływu powietrza, umoŝliwiające stałą wentylacje pomieszczenia przy zamkniętym oknie. W sanitariatach przewidzieć szyby mleczne Okucia budowlane. - zawiasy czopowe - samozamykacze - okucia antywłamaniowe - zamki patentowe n.p.gerda - nawiewniki w ramie okna 2

3 KaŜdy wyrób stolarki budowlanej powinien być wyposaŝony w okucia zamykające,łączące, zabezpieczające i uchwytowo-osłonowe Okucia powinny odpowiadać wymaganiom norm państwowych, a w przypadku braku takich norm - wymaganiom określonym w świadectwie ITB dopuszczającym do stosowania wyroby stolarki budowlanej wyposaŝone w okucie, na które nie została ustanowiona norma Okucia stalowe powinny być zabezpieczone fabrycznie trwałymi powłokami antykorozyjnymi. Okucia nie zabezpieczone naleŝy, przed ich zamocowaniem, pokryć minią ołowianą lub farbą ftalową, chromianową przeciwrdzewną Środki do impregnowania wyrobów stolarskich Elementy stolarki budowlanej powinny być zabezpieczone przed korozją biologiczną. NaleŜy impregnować: - elementy drzwi, - powierzchnie stykające się ze ścianami ościeŝnic Doboru środków impregnacyjnych naleŝy dokonać zgodnie z wytycznymi stosowania środków ochrony drewna podanymi w świadectwach ITB wymienionych w SST Środki stosowane do ochrony drewna w stolarce budowlanej nie mogą zawieraćs kładników szkodliwych dla zdrowia i powinny mieć pozytywną opinie Państwowe- Wszystkie wyroby naleŝy przechowywać w magazynach zamkniętych, suchych i przewiew-nych, zabezpieczonych przed opadami atmosferycznymi. Podłogi w pomieszczeniu magazynowym powinny być utwardzone, poziome i równe. Wyroby naleŝy układać w jednej lub kilku warstwach w odległości nie mniejszej niŝ l m od czynnych urządzeń grzejnych i zabezpieczyć przed uszkodzeniem podokienniki do okien wykonane z drewna,płyt HDF laminowanych, z PCV o średniej szerokości 30cm oraz parapety zewnetrzne wykonane z blachy ocynkowanej powlekanej o średniej szerokości 25 cm 2.6 Obrobienie ościeŝy do lica muru wykonać z płyty gipsowej wodoodpornej lub tynk III kat c-w- głaź gipsowa wraz z pomalowaniem farbą emulsyjną 2.7. Balustradę schodów wykonać ze stali nierdzewnej szlifowanej, slupki oraz poręcze przekrój kolowy.pochwyty dla osób niepełnosprawnych przy podjździe ze stali nierdzewnej szlifowanej.natomiast balustradę w istn. klatce schodowej, o zabytkowym charakterze naleŝy poddać zabiegom renowacyjnym. 3. Sprzęt. Roboty moŝna wykonać przy uŝyciu dowolnego typu sprzętu zaakceptowanego przez InŜyniera. 4. Transport. KaŜda partia wyrobów przewidziana do wysyłki powinna zawierać wszystkie elementy przewidziane normą lub projektem indywidualnym. Okucia nie zamontowane do wyrobu przechowywać i transportować w odrębnych opakowaniach. Elementy do transportu naleŝy zabezpieczyć przed uszkodzeniem przez odpowiednie opakowanie. Zabezpieczone przed uszkodzeniem elementy przewozić w miarę moŝliwości przy uŝyciu palet lub jednostek kontenerowych. Elementy mogą być przewoŝone dowolnymi środkami transportu zaakceptowanymi przez InŜyniera, oraz zabezpieczone przed uszkodzeniami, przesunięciem lub utratą statecz-ności. Sposób składowania wg punktu Wykonanie robót Przygotowanie ościeŝy Przed osadzeniem stolarki naleŝy sprawdzić dokładność wykonania ościeŝa, do którego ma przylegać ościeŝnica. W przypadku występujących wad w wykonaniu ościeŝa lub zabrudzenia powierzchni ościeŝa, ościeŝe naleŝy naprawić i oczyścić Stolarkę okienną naleŝy zamocować w punktach rozmieszczonych w ościeŝu zgodnie z wymaganiami podanymi w tabeli poniŝej. Liczba punktów zamocowań Rozmieszczenie punktów Wymiary zewnętrzne (cm) zamocowań wysokość szerokość w nadproŝu i progu na stojaka 3

4 Do 150 do nie mocuje się po 2 6 po 2 po po 3 po 2 powyŝej 200 PowyŜej 150 do nie mocuje się po 3 8 po 1 po 3 150± po 2 po 3 powyŝej Skrzydła okienne i drzwiowe, ościeŝnice powinny mieć usunięte wszystkie drobne wady powierzchniowe, np pęknięcia, wyrwy. Wymienione ubytki naleŝy wypełnić kitem syntetycznym (ftalowym) 5 2. Osadzanie i uszczelnianie stolarki Osadzanie stolarki okiennej * W sprawdzone i przygotowane ościeŝe naleŝy wstawić stolarkę na podkładkach lub listwach. Elementy kotwiące osadzić w ościeŝach. * Uszczelnienie ościeŝy naleŝy wykonać kitem trwale plastycznym lub silikonem pianką poliuretanową, a szczelinę przykryć listwą. * OścieŜa wyłoŝyć płytą gipsową lub tynkiem wraz z pomalowaniem * osadzić podokienniki * Ustawienie okna naleŝy sprawdzić w pionie i w poziomie. Dopuszczalne odchylenie od pionu powinno być mniejsze od l mm na l m wyso-kości okna, nie więcej niŝ 3 mm. RóŜnice wymiarów po przekątnych nie powinny być większe od: * 2 mm przy długości przekątnej do l m, * 3 mm przy długości przekątnej do 2 m, * 4 mm przy długości przekątnej powyŝej 2 m. * Zamocowane okno naleŝy uszczelnić pod względem termicznym przez wypełnienie szczeliny między ościeŝem a ościeŝnicą materiałem izolacyjnym dopuszczonym do stosowania do tego celu świadectwem ITB. Zabrania się uŝywać do tego celu materiałów wydzielających związki chemiczne szkodliwe dla zdrowia ludzi. * Osadzone okno po zmontowaniu naleŝy dokładnie zamknąć. * Osadzenie parapetów wykonywać po całkowitym osadzeniu i uszczelnieniu okien Osadzanie stolarki drzwiowej * Dokładność wykonania ościeŝy powinna odpowiadać wymogom dla robót murowych. * OścieŜnicę mocować za pomocą kotew lub haków osadzonych w ościeŝu. OścieŜnice naleŝy zabezpieczyć przed korozją biologiczną od strony muru. * Szczeliny między ościeŝnicą a murem wypełnić materiałem izolacyjnym dopuszczonym do tego celu świadectwem ITB. * Wrota i bramy powinny być wbudowane zgodnie z dokumentacja projektową. * Przed trwałym zamocowaniem naleŝy sprawdzić ustawienie ościeŝnic w pionie i poziomie; w wypadku bram bezościeŝnicowych sprawdzić ustawienie zawiasów kotwionych w ościeŝu. * Po zmontowaniu bramy dokładnie zamknąć i sprawdzić luzy. * Dopuszczalne wymiary luzów w stykach elementów stolarskich. luzy między skrzydłami - wartość luzu i odchyłek- dla okien +2 dla drzwi +2 miedzy skrzydłai a ościeŝnicą - wartośc luzu i odchyłek- dla okien -1 dla drzwi Ocena jakości powinna obejmować: - sprawdzenie zgodności wymiarów, - sprawdzenie zgodności elementów odtwarzanych oraz z elementami dostarczonymi do odwzorowania, - sprawdzenie jakości materiałów z których została wykonana stolarka, - sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych, - sprawdzenie działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania, - sprawdzenie prawidłowości zmontowania i uszczelnienia. Roboty podlegają odbiorowi. 7. Obmiar robót. Jednostką obmiarową robót jest: - szt. wbudowanej stolarki w świetle ościeŝnic. lub m2 danego typu okna wg wymiarów od-do - szt ościeŝnicy 4

5 8. Odbiór robót. Wszystkie roboty w/w wymienione podlegają zasadom odbioru robót zanikających. Odbiór obejmuje wszystkie materiały podane w punkcie 2, oraz czynności wyszczególnione w punkcie 5. 9.Podstawa płatności. Płatność. Płaci się za ustaloną ilość wykonanych robót w jednostkach podanych w punkcie 7. Cena obejmuje: - dostarczenie gotowej stolarki, - osadzenie stolarki w przygotowanych otworach z uszczelnieniem i ewentualnym obiciem listwami, - dopasowanie i wyregulowanie - ewentualną naprawę powstałych uszkodzeń. 10.Przepisy związane. PN-B-10085:2001 Stolarka budowlana. Okna i drzwi. Wymagania i badania. PN-72/B Roboty szklarskie. Warunki i badania techniczne przy odbiorze. PN-78/B Szkło płaskie walcowane. PN-75/B Okucia budowlane. Podział. PN-B-30150:97 Kit budowlany trwale plastyczny. BN-67/ Pokosty sztuczne i syntetyczne. BN-82/ Pokost lniany. PN-C-81901:2002 Farby olejne do gruntowania ogólnego stosowania. PN-C-81901:2002 Farby olejne i ftalowe nawierzchniowe ogólnego stosowania. BN-71/ Farby chemoutwardzalne na stolarkę budowlana. PN-C-81607:1998 Emalie olejno-ŝywiczne, ftalowe modyfikowane i ftalowe kompolimeryzowane styrenowane. Album typowej stolarki okiennej i drzwiowej dla budownictwa ogólnego B-2-1 (PR 5) 84. Stolarka budowlana. Poradnik-informator. BISPROL Instrukcja wbudowania okien i drzwi balkonowych drewnianych zewnetrznych w sciany o róŝnej konstrukcji B-1/PR-5/85 5
