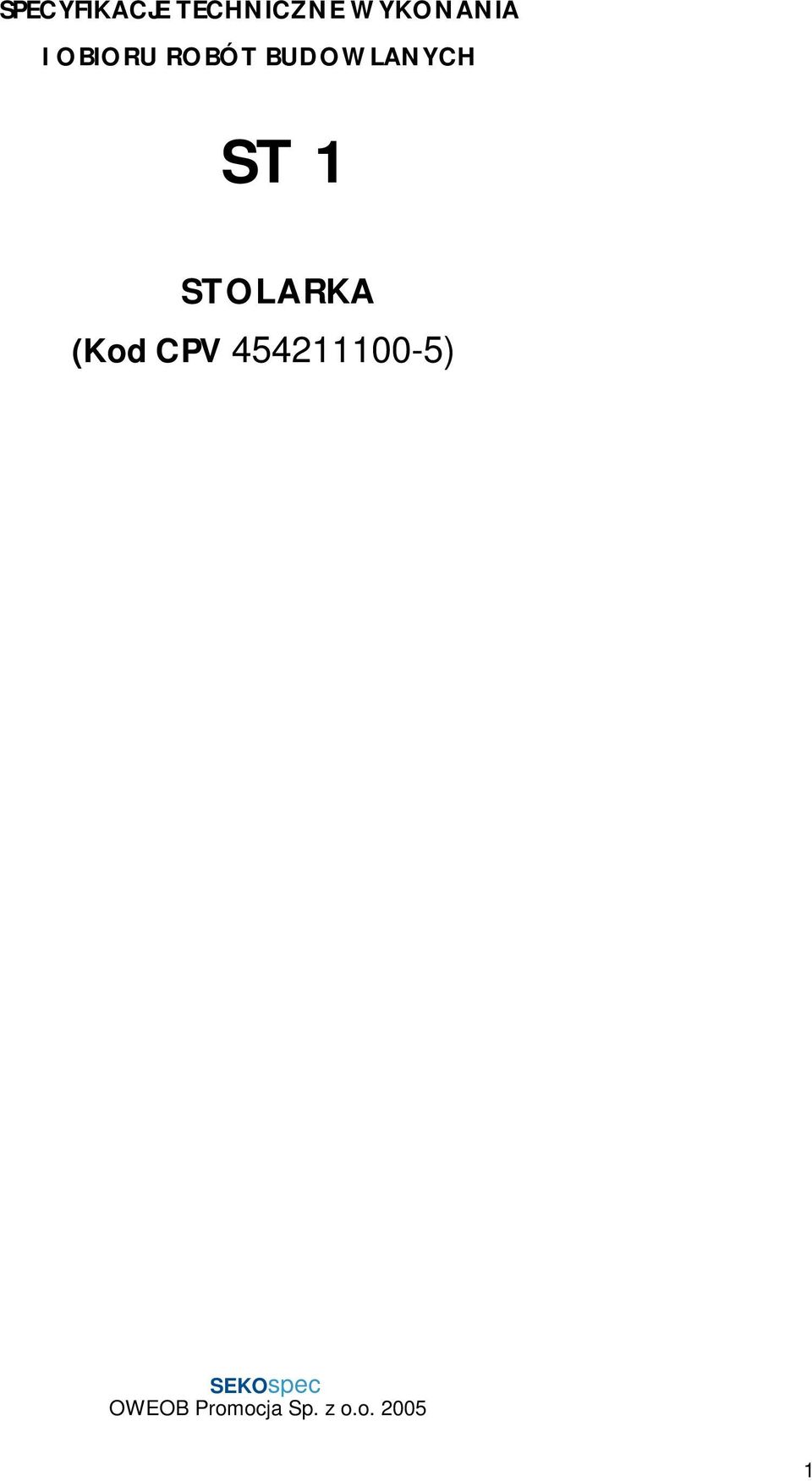

1 SPECYFIKACJE TECHNICZNE WYKONANIA I OBIORU ROBÓT BUDOWLANYCH ST 1 STOLARKA (Kod CPV ) 1

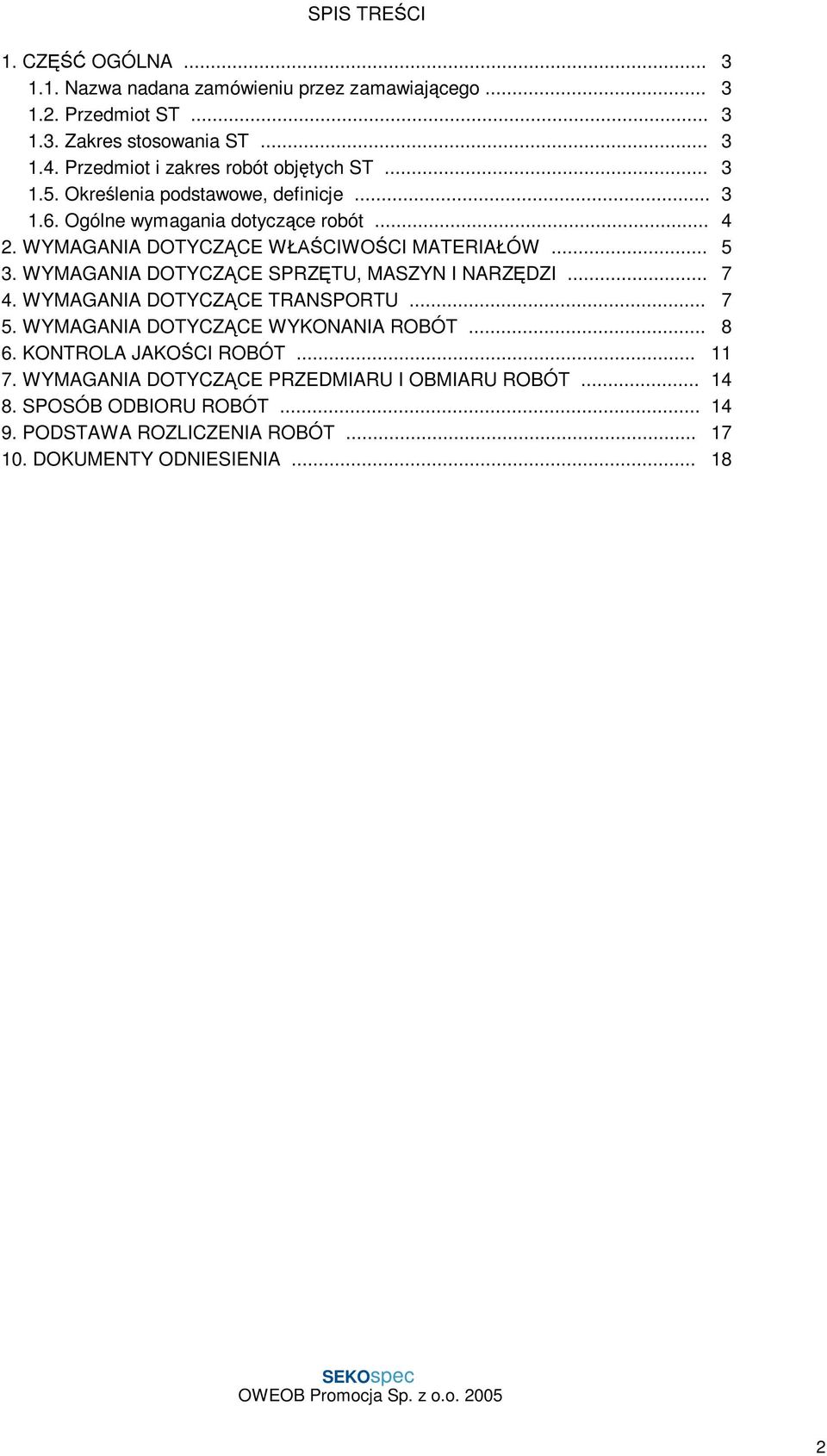

2 SPIS TRE CI 1. CZ OGÓLNA Nazwa nadana zamówieniu przez zamawiaj cego Przedmiot ST Zakres stosowania ST Przedmiot i zakres robót obj tych ST Okre lenia podstawowe, definicje Ogólne wymagania dotycz ce robót WYMAGANIA DOTYCZ CE W CIWO CI MATERIA ÓW WYMAGANIA DOTYCZ CE SPRZ TU, MASZYN I NARZ DZI WYMAGANIA DOTYCZ CE TRANSPORTU WYMAGANIA DOTYCZ CE WYKONANIA ROBÓT KONTROLA JAKO CI ROBÓT WYMAGANIA DOTYCZ CE PRZEDMIARU I OBMIARU ROBÓT SPOSÓB ODBIORU ROBÓT PODSTAWA ROZLICZENIA ROBÓT DOKUMENTY ODNIESIENIA

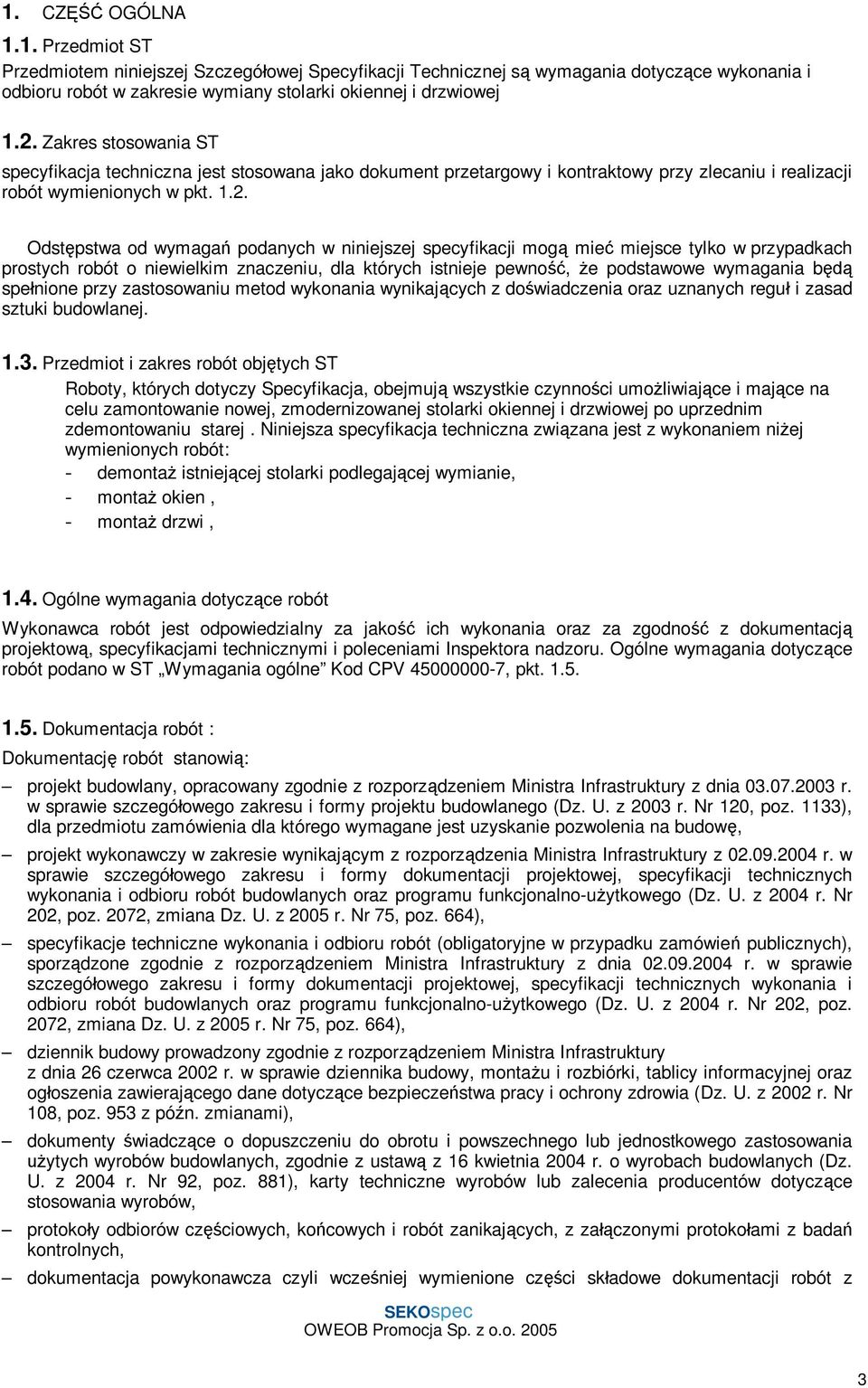

3 1. CZ OGÓLNA 1.1. Przedmiot ST Przedmiotem niniejszej Szczegó owej Specyfikacji Technicznej s wymagania dotycz ce wykonania i odbioru robót w zakresie wymiany stolarki okiennej i drzwiowej 1.2. Zakres stosowania ST specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Odst pstwa od wymaga podanych w niniejszej specyfikacji mog mie miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewno, e podstawowe wymagania b spe nione przy zastosowaniu metod wykonania wynikaj cych z do wiadczenia oraz uznanych regu i zasad sztuki budowlanej Przedmiot i zakres robót obj tych ST Roboty, których dotyczy Specyfikacja, obejmuj wszystkie czynno ci umo liwiaj ce i maj ce na celu zamontowanie nowej, zmodernizowanej stolarki okiennej i drzwiowej po uprzednim zdemontowaniu starej. Niniejsza specyfikacja techniczna zwi zana jest z wykonaniem ni ej wymienionych robót: - demonta istniej cej stolarki podlegaj cej wymianie, - monta okien, - monta drzwi, 1.4. Ogólne wymagania dotycz ce robót Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z dokumentacj projektow, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotycz ce robót podano w ST Wymagania ogólne Kod CPV , pkt Dokumentacja robót : Dokumentacj robót stanowi : projekt budowlany, opracowany zgodnie z rozporz dzeniem Ministra Infrastruktury z dnia r. w sprawie szczegó owego zakresu i formy projektu budowlanego (Dz. U. z 2003 r. Nr 120, poz. 1133), dla przedmiotu zamówienia dla którego wymagane jest uzyskanie pozwolenia na budow, projekt wykonawczy w zakresie wynikaj cym z rozporz dzenia Ministra Infrastruktury z r. w sprawie szczegó owego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-u ytkowego (Dz. U. z 2004 r. Nr 202, poz. 2072, zmiana Dz. U. z 2005 r. Nr 75, poz. 664), specyfikacje techniczne wykonania i odbioru robót (obligatoryjne w przypadku zamówie publicznych), sporz dzone zgodnie z rozporz dzeniem Ministra Infrastruktury z dnia r. w sprawie szczegó owego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-u ytkowego (Dz. U. z 2004 r. Nr 202, poz. 2072, zmiana Dz. U. z 2005 r. Nr 75, poz. 664), dziennik budowy prowadzony zgodnie z rozporz dzeniem Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, monta u i rozbiórki, tablicy informacyjnej oraz og oszenia zawieraj cego dane dotycz ce bezpiecze stwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz. 953 z pó n. zmianami), dokumenty wiadcz ce o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania ytych wyrobów budowlanych, zgodnie z ustaw z 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881), karty techniczne wyrobów lub zalecenia producentów dotycz ce stosowania wyrobów, protoko y odbiorów cz ciowych, ko cowych i robót zanikaj cych, z za czonymi protoko ami z bada kontrolnych, dokumentacja powykonawcza czyli wcze niej wymienione cz ci sk adowe dokumentacji robót z 3

4 naniesionymi zmianami dokonanymi w toku wykonywania robót (zgodnie z art. 3, pkt 14 ustawy Prawo budowlane z dnia 7 lipca 1994 r. Dz. U. z 2003 r. Nr 207, poz z pó niejszymi zmianami). 2. WYMAGANIA DOTYCZ CE W CIWO CI MATERIA ÓW 2.1. Ogólne wymagania dotycz ce w ciwo ci materia ów, ich pozyskiwania i sk adowania podano w ST Wymagania ogólne Kod CPV , pkt 2 Materia y stosowane do wykonania robót powinny mie : oznakowanie znakiem CE co oznacza, e dokonano oceny ich zgodno ci ze zharmonizowan norm europejsk wprowadzon do zbioru Polskich Norm, z europejsk aprobat techniczn lub krajow specyfikacj techniczn pa stwa cz onkowskiego Unii Europejskiej lub Europejskiego Obszaru Gospodarczego, uznan przez Komisj Europejsk za zgodn z wymaganiami podstawowymi, albo deklaracj zgodno ci z uznanymi regu ami sztuki budowlanej wydan przez producenta, je eli dotyczy ona wyrobu umieszczonego w wykazie wyrobów maj cych niewielkie znaczenie dla zdrowia i bezpiecze stwa okre lonym przez Komisj Europejsk, albo oznakowanie znakiem budowlanym, co oznacza e s to wyroby nie podlegaj ce obowi zkowemu oznakowaniu CE, dla których dokonano oceny zgodno ci z Polsk Norm lub aprobat techniczn, uznano za regionalny wyrób budowlany, 2.2. Rodzaje materia ów Wszystkie materia y do wykonania robót zwi zanych z wymian stolarki powinny odpowiada wymaganiom zawartym w dokumentach odniesienia (normach, aprobatach technicznych) Stolarka okienna i drzwiowa zgodna z aprobatami technicznymi wystawionymi przez dostawc stolarki Tolerancje wymiarowe Ró nice wymiarów w mm Okno drzwi Wymiary zewn. o cie nicy do 1 m 5 5 Ró nica d ugo ci przeciwleg ych elementów o cie nicy mierzona w wietle powy ej 1 m 5 5 do 1m 1 1 powy ej 1 m 2 2 Skrzyd o we wr bie szeroko do 1m 1 powy ej 1 m 2 Ró nice d ugo ci przek tnych 5skrzyde do 1m 2 1-do 2m 3 3 powy ej 3 3 Przekroje o szeroko ci do 50 mm do 50 mm 1 powy ej 50 mm 2 Elementy o grubo ci do 40 mm 1 powy ej 2 Grubo skrzyd a Okucia budowlane Ka dy wyrób stolarki budowlanej powinien by wyposa ony w okucia zamykaj ce, cz ce, zabezpieczaj ce i uchwytowo-os onowe. Okucia powinny odpowiada wymaganiom norm pa stwowych, a w przypadku braku takich norm wymaganiom okre lonym w wiadectwie ITB dopuszczaj cym do stosowania wyroby stolarki budowlanej wyposa one w okucie, na które nie zosta a ustanowiona norma. Okucia stalowe powinny by zabezpieczone fabrycznie trwa ymi pow okami antykorozyjnymi. Okucia nie zabezpieczone nale y, przed ich zamocowaniem, pokry mini o owian lub farb ftalow, chromianow przeciwrdzewn. 4

5 Materia y pomocnicze: pianka monta owa, kotwy Warunki przyj cia na budow wyrobów otworowych Wyroby do robót tynkowych mog by przyj te na budow, je li spe niaj nast puj ce warunki: zgodne z ich wyszczególnieniem i charakterystyk podan w dokumentacji projektowej i specyfikacji technicznej (szczegó owej), w ciwie oznakowane i opakowane, spe niaj wymagane w ciwo ci wskazane odpowiednimi dokumentami odniesienia, producent dostarczy dokumenty wiadcz ce o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania, Przyj cie materia ów i wyrobów na budow powinno by potwierdzone wpisem do dziennika budowy Warunki przechowywania wyrobów Wszystkie wyroby stolarki otworowej powinny by przechowywane i magazynowane zgodnie z instrukcj producenta oraz wymaganiami odpowiednich norm. 3. WYMAGANIA DOTYCZ CE SPRZ TU, MASZYN I NARZ DZI 3.1. Ogólne wymagania dotycz ce sprz tu podano w ST Wymagania ogólne Kod CPV , pkt Sprz t do wykonywania robót wymiany stolarki otowrowej Roboty mo na wykonywa r cznie lub przy u yciu specjalistycznych narz dzi. Wykonawca jest zobowi zany do u ywania takich narz dzi, które nie spowoduj niekorzystnego wp ywu na jako materia ów i wykonywanych robót oraz b przyjazne dla rodowiska. 4. WYMAGANIA DOTYCZ CE TRANSPORTU 4.1. Ogólne wymagania dotycz ce transportu podano w ST Wymagania ogólne Kod CPV , pkt Transport materia ów Ka da partia wyrobów przewidziana do wysy ki powinna zawiera wszystkie elementy przewidziane norm lub projektem indywidualnym. Okucia nie zamontowane nale y przechowywa i transportowa w odr bnych opakowaniach. Elementy do transportu nale y zabezpieczy przed uszkodzeniem przez odpowiednie opakowanie. Elementy mog by przewo one dowolnymi rodkami transportu oraz zabezpieczone przed uszkodzeniami, przesuni ciem lub utrata stateczno ci. 5. WYMAGANIA DOTYCZ CE WYKONANIA ROBÓT 5.1. Ogólne zasady wykonania robót podano w ST Wymagania ogólne Kod CPV , pkt Przygotowanie o cie y Przed osadzeniem stolarki nale y sprawdzi dok adno wykonania o cie y, do którego ma przylega o cie nica. W przypadku wyst puj cych wad w wykonaniu o cie y lub zabrudzenia powierzchni cie y, o cie e nale y naprawi i oczy ci Stolark okienn nale y zamocowa w punktach rozmieszczonych w o cie u zgodnie z wymaganiami podanymi w tabeli poni ej. 5

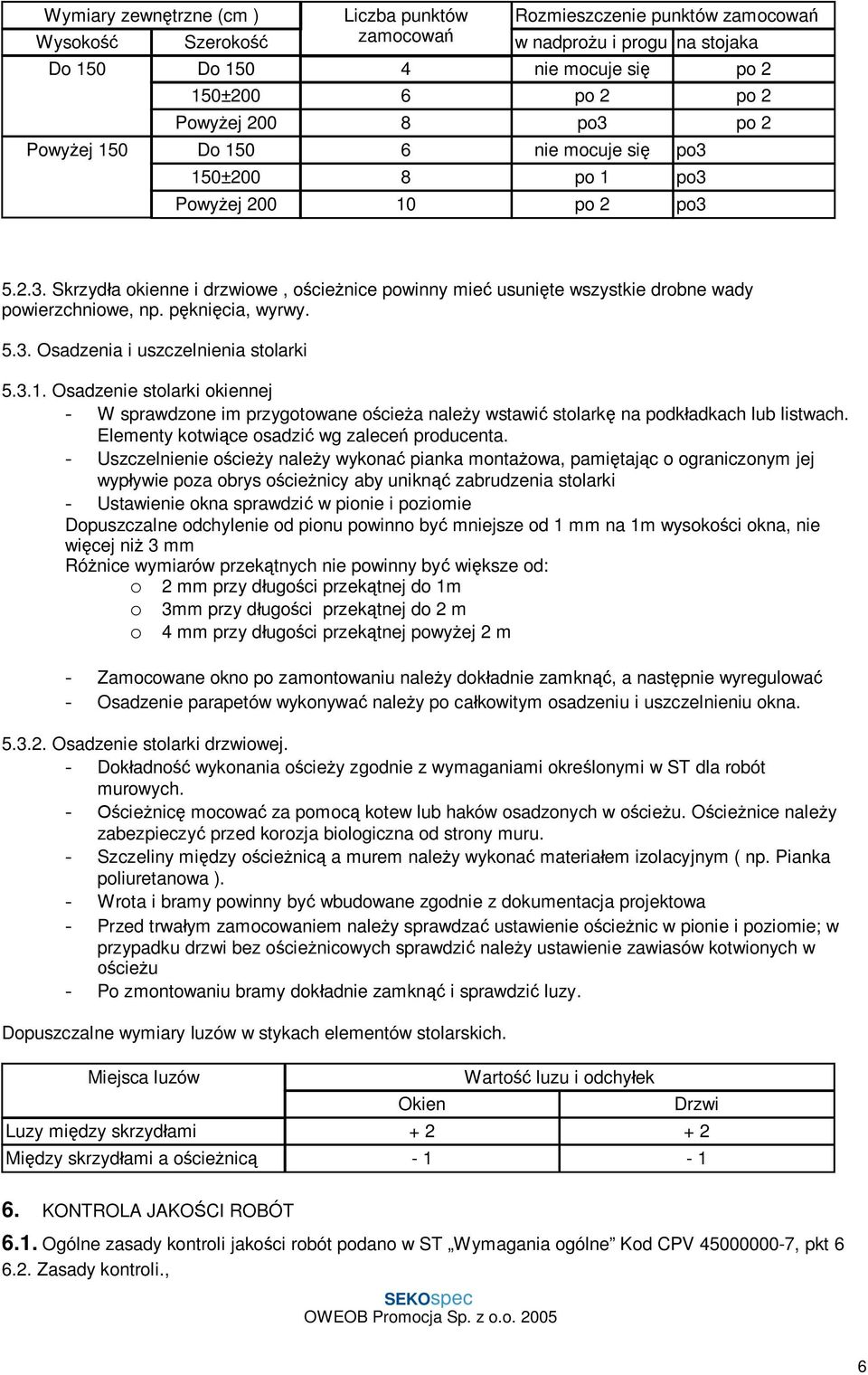

6 Wymiary zewn trzne (cm ) Liczba punktów Rozmieszczenie punktów zamocowa Wysoko Szeroko zamocowa w nadpro u i progu na stojaka Do 150 Do nie mocuje si po 2 150±200 6 po 2 po 2 Powy ej po3 po 2 Powy ej 150 Do nie mocuje si po3 150±200 8 po 1 po3 Powy ej po 2 po Skrzyd a okienne i drzwiowe, o cie nice powinny mie usuni te wszystkie drobne wady powierzchniowe, np. p kni cia, wyrwy Osadzenia i uszczelnienia stolarki Osadzenie stolarki okiennej - W sprawdzone im przygotowane o cie a nale y wstawi stolark na podk adkach lub listwach. Elementy kotwi ce osadzi wg zalece producenta. - Uszczelnienie o cie y nale y wykona pianka monta owa, pami taj c o ograniczonym jej wyp ywie poza obrys o cie nicy aby unikn zabrudzenia stolarki - Ustawienie okna sprawdzi w pionie i poziomie Dopuszczalne odchylenie od pionu powinno by mniejsze od 1 mm na 1m wysoko ci okna, nie wi cej ni 3 mm Ró nice wymiarów przek tnych nie powinny by wi ksze od: o 2 mm przy d ugo ci przek tnej do 1m o 3mm przy d ugo ci przek tnej do 2 m o 4 mm przy d ugo ci przek tnej powy ej 2 m - Zamocowane okno po zamontowaniu nale y dok adnie zamkn, a nast pnie wyregulowa - Osadzenie parapetów wykonywa nale y po ca kowitym osadzeniu i uszczelnieniu okna Osadzenie stolarki drzwiowej. - Dok adno wykonania o cie y zgodnie z wymaganiami okre lonymi w ST dla robót murowych. - cie nic mocowa za pomoc kotew lub haków osadzonych w o cie u. O cie nice nale y zabezpieczy przed korozja biologiczna od strony muru. - Szczeliny mi dzy o cie nic a murem nale y wykona materia em izolacyjnym ( np. Pianka poliuretanowa ). - Wrota i bramy powinny by wbudowane zgodnie z dokumentacja projektowa - Przed trwa ym zamocowaniem nale y sprawdza ustawienie o cie nic w pionie i poziomie; w przypadku drzwi bez o cie nicowych sprawdzi nale y ustawienie zawiasów kotwionych w cie u - Po zmontowaniu bramy dok adnie zamkn i sprawdzi luzy. Dopuszczalne wymiary luzów w stykach elementów stolarskich. Miejsca luzów Okien Warto luzu i odchy ek Drzwi Luzy mi dzy skrzyd ami Mi dzy skrzyd ami a o cie nic KONTROLA JAKO CI ROBÓT 6.1. Ogólne zasady kontroli jako ci robót podano w ST Wymagania ogólne Kod CPV , pkt Zasady kontroli., 6

7 Kontrola jako ci powinna by zgodna z wymogami PN-88/B dla stolarki okiennej i drzwiowej, PN-72/B dla robót szklarskich Ocena jako ci powinna obejmowa ; - sprawdzenie zgodno ci wymiarów, - sprawdzenie zgodno ci elementów odtwarzanych z elementami dostarczonymi do odwzorowania, - sprawdzenie jako ci materia ów, z których zosta a stolarka wykonana, - sprawdzenie prawid owo ci wykonania z uwzgl dnieniem szczegó ów konstrukcyjnych, - sprawdzenie dzia ania skrzyde i elementów ruchomych, oku oraz ich funkcjonowanie, - sprawdzenie prawid owo ci zamontowania i uszczelnienia Roboty podlegaj odbiorowi. 7. WYMAGANIA DOTYCZ CE PRZEDMIARU I OBMIARU ROBÓT 7.1. Ogólne zasady przedmiaru i obmiaru podano w ST Wymagania ogólne Kod CPV , pkt Jednostka obmiarow robót jest szt. lub m2 wbudowanej stolarki. 8. SPOSÓB ODBIORU ROBÓT 8.1. Ogólne zasady odbioru robót podano w ST Wymagania ogólne Kod CPV , pkt Wszystkie roboty podlegaj zasadom odbioru robót zanikaj cych. Odbiór obejmuje wszystkie materia y podane w punkcie 2, oraz czynno ci wyszczególnione w punkcie PODSTAWA ROZLICZENIA ROBÓT 9.1. Ogólne ustalenia dotycz ce podstawy rozliczenia robót podano w ST Wymagania ogólne Kod CPV , pkt Zasady rozliczenia i p atno ci Rozliczenie robót wymianny stolarki otworowej mo e by dokonane jednorazowo po wykonaniu pe nego zakresu robót i ich ko cowym odbiorze lub etapami okre lonymi w umowie, po dokonaniu odbiorów cz ciowych robót. Ostateczne rozliczenie umowy pomi dzy zamawiaj cym a wykonawc nast puje po dokonaniu odbioru pogwarancyjnego. Podstaw rozliczenia oraz p atno ci wykonanego i odebranego zakresu robót stanowi warto tych robót obliczona na podstawie: okre lonych w dokumentach umownych (ofercie) cen jednostkowych i ilo ci robót zaakceptowanych przez zamawiaj cego lub ustalonej w umowie kwoty rycza towej za okre lony zakres robót. Ceny jednostkowe wykonania robót lub kwoty rycza towe obejmuj ce roboty zwi zane ze wstawieniem stolarki uwzgl dniaj : przygotowanie stanowiska roboczego, dostarczenie do stanowiska roboczego materia ów, narz dzi i sprz tu, obs ug sprz tu nieposiadaj cego etatowej obs ugi, 7

8 ustawienie i przestawienie drabin oraz lekkich rusztowa przestawnych umo liwiaj cych wykonanie robót na wysoko ci do 4 m, usuni cie wad i usterek oraz naprawienie uszkodze powsta ych w czasie robót, uporz dkowanie miejsca wykonywania robót, usuni cie pozosta ci, resztek i odpadów materia ów w sposób podany w szczegó owej specyfikacji technicznej, likwidacj stanowiska roboczego. W kwotach rycza towych uj te s równie koszty monta u, demonta u i pracy rusztowa niezb dnych do wykonania robót. 10. DOKUMENTY ODNIESIENIA 10.1.Normy PN-B-10085:2001 Stolarka budowlana. Okna i drzwi. Wymagania i badania. PN-72/B Roboty szklarskie. Warunki i badania techniczne przy odbiorze. PN-75/B Okucia budowlane. Podzia 10.2.Inne dokumenty, instrukcje i przepisy Warunki techniczne wykonania i odbioru robót budowlano-monta owych (tom I, cz 4) Arkady, Warszawa 1990 r. Rozporz dzenie Ministra Infrastruktury z dnia r. w sprawie szczegó owego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-u ytkowego (Dz. U. z 2004 r. Nr 202, poz. 2072, zmiana Dz. U. z 2005 r. Nr 75, poz. 664). Rozporz dzenie Ministra Infrastruktury z dnia r. w sprawie szczegó owego zakresu i formy projektu budowlanego (Dz. U. z 2003 r. Nr 120, poz. 1133). Rozporz dzenie Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, monta u i rozbiórki, tablicy informacyjnej oraz og oszenia zawieraj cego dane dotycz ce bezpiecze stwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz. 953 z pó n. zmianami). Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881). Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz z pó n. zmianami). 8
