Krótki przewodnik konfiguracji modułu zarządzającego EXAMASTER 2014

Transkrypt

1 Krótki przewodnik konfiguracji modułu zarządzającego EXAMASTER 2014

2 KRÓTKI PRZEWODNIK KONFIGURACJI MODUŁU 1 A. Z20B Instalacja z dwoma strefami grzewczymi o identycznej temperaturze zasilania Podłączyć elektrozawory (zawory dwudrogowe z głowicą elektrotermiczną) do modułu EXAMASTER. Elektrozawór pierwszej strefy grzewczej podłączamy do przekaźnika REL5 natomiast elektrozawór drugiej strefy podłączamy do przekaźnika REL4. Opis 1. Elektrozawór strefy 1 2. Obieg grzewczy strefy 1 3. Regulator pokojowy strefy 1 4. Elektrozawór strefy 2 5. Obieg grzewczy strefy 2 6. Regulator pokojowy strefy Moduł Examaster UWAGA: Maksymalna obciążalność jednego przekaźnika wynosi 500W (2A) a maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna przekraczać 1kW. Pamiętać o montażu zabezpieczenia ogrzewania podłogowego (termostatu przylgowego). Do modułu Examaster zamiast regulatorów bezprzewodowych można także podłączyć strefowe regulatory przewodowe. Podłączamy je do złącza Ebus (regulatory można podłączyć do jednego złącza). Na regulatorze w Asystencie Instalacji wybieramy do której strefy grzewczej ma być przyporządkowany i aktywujemy połączenie (identycznie jak w przypadku regulatora bezprzewodowego) na module Examaster.

3 1 B. Z20B Instalacja z dwoma strefami grzewczymi o identycznej temperaturze zasilania zamontowane sprzęgło hydrauliczne Podłączyć pompy do modułu EXAMASTER. Pompę pierwszej strefy grzewczej podłączamy do przekaźnika REL5 natomiast pompę drugiej strefy podłączamy do przekaźnika REL4. Uziemienie obu pomp podłączamy np. do REL3. Czujnik NTC temperatury sprzęgła można podłączyć do NTC1. Opis 3. Moduł Examaster 3a. Regulator pokojowy strefy 1 / 2 6e. Czujnik temperatury sprzęgła (nieobowiązkowy) 11. Zabezpieczenie przed przegrzaniem 16. Pompa strefy 1 / 2 X Obieg grzewczy 1 / 2 UWAGA: Maksymalna obciążalność jednego przekaźnika wynosi 500W (2A) a maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna przekraczać 1kW. Pamiętać o montażu zabezpieczenia ogrzewania podłogowego (termostatu przylgowego). Czujnik temperatury sprzęgła ma charakterystykę czujnika temperatury zasobnika nr kat. S Do modułu Examaster zamiast regulatorów bezprzewodowych można także podłączyć strefowe regulatory przewodowe. Podłączamy je do złącza Ebus (regulatory można podłączyć do jednego złącza). Na regulatorze w Asystencie Instalacji wybieramy do której strefy grzewczej ma być przyporządkowany i aktywujemy połączenie (identycznie jak w przypadku regulatora bezprzewodowego) na module Examaster.

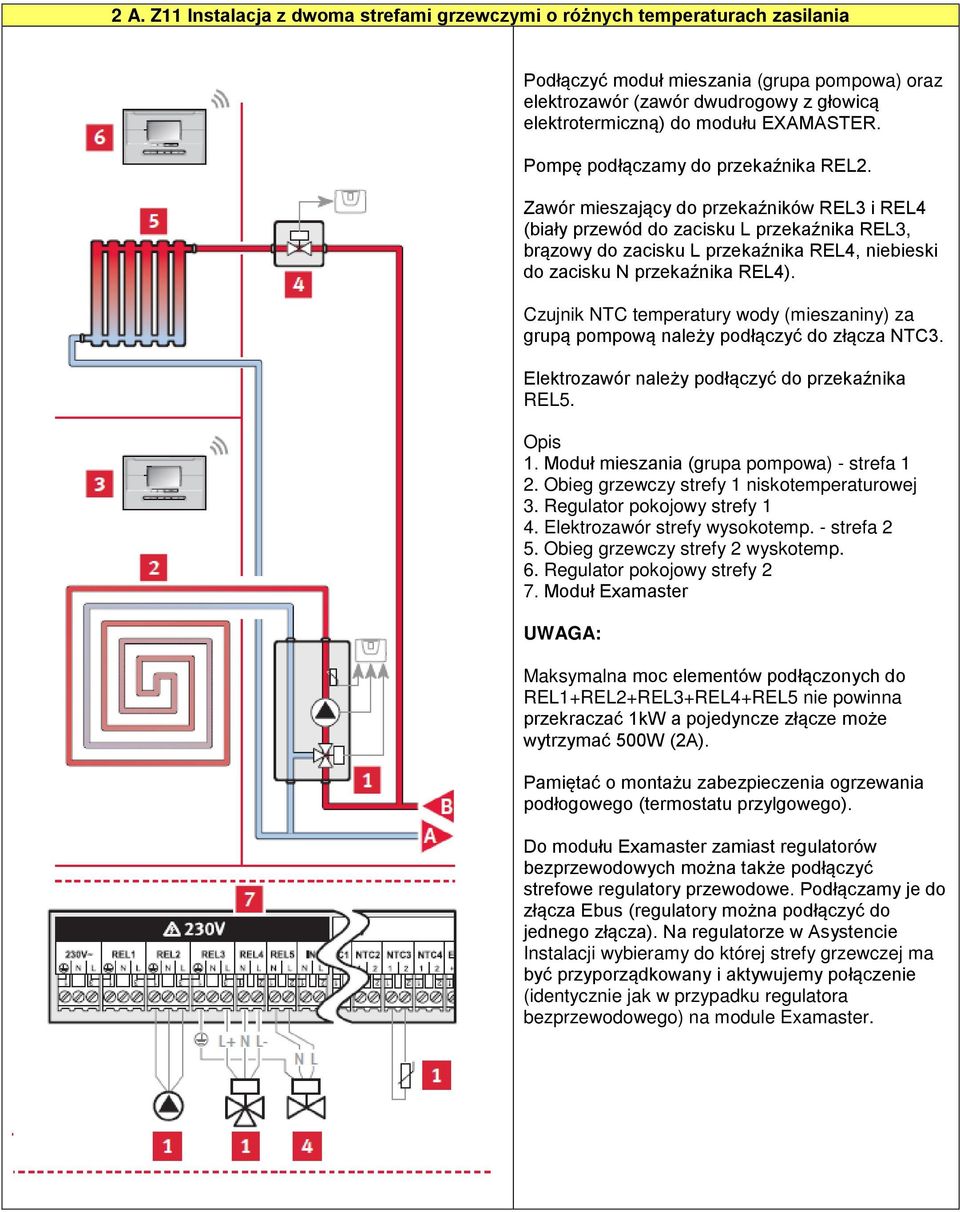

4 2 A. Z11 Instalacja z dwoma strefami grzewczymi o różnych temperaturach zasilania Podłączyć moduł mieszania (grupa pompowa) oraz elektrozawór (zawór dwudrogowy z głowicą elektrotermiczną) do modułu EXAMASTER. Pompę podłączamy do przekaźnika REL2. Zawór mieszający do przekaźników REL3 i REL4 (biały przewód do zacisku L przekaźnika REL3, brązowy do zacisku L przekaźnika REL4, niebieski do zacisku N przekaźnika REL4). Czujnik NTC temperatury wody (mieszaniny) za grupą pompową należy podłączyć do złącza NTC3. Elektrozawór należy podłączyć do przekaźnika REL5. Opis 1. Moduł mieszania (grupa pompowa) - strefa 1 2. Obieg grzewczy strefy 1 niskotemperaturowej 3. Regulator pokojowy strefy 1 4. Elektrozawór strefy wysokotemp. - strefa 2 5. Obieg grzewczy strefy 2 wyskotemp. 6. Regulator pokojowy strefy 2 7. Moduł Examaster UWAGA: Maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna przekraczać 1kW a pojedyncze złącze może wytrzymać 500W (2A). Pamiętać o montażu zabezpieczenia ogrzewania podłogowego (termostatu przylgowego). Do modułu Examaster zamiast regulatorów bezprzewodowych można także podłączyć strefowe regulatory przewodowe. Podłączamy je do złącza Ebus (regulatory można podłączyć do jednego złącza). Na regulatorze w Asystencie Instalacji wybieramy do której strefy grzewczej ma być przyporządkowany i aktywujemy połączenie (identycznie jak w przypadku regulatora bezprzewodowego) na module Examaster.

5 2 B. Z11 Instalacja z dwoma strefami grzewczymi o różnych temperaturach zasilania zamontowane sprzęgło hydrauliczne Podłączyć moduł mieszania (grupa pompowa) oraz pompę strefy wysokotemperaturowej do modułu EXAMASTER. Pompę grupy pompowej podłączamy do przekaźnika REL2. Zawór mieszający do przekaźników REL3 i REL4 (biały przewód do zacisku L przekaźnika REL3, brązowy do zacisku L przekaźnika REL4, niebieski do zacisku N przekaźnika REL4). Czujnik NTC temperatury wody (mieszaniny) za grupą pompową należy podłączyć do złącza NTC3. Pompę strefy wysokotemperaturowej należy podłączyć do przekaźnika REL5. Uziemienie pompy podłączamy np. do REL3. Czujnik NTC temperatury sprzęgła można podłączyć do NTC1. Opis 3. Moduł Examaster 3a. Regulator pokojowy strefy 1 / 2 6e. Czujnik temperatury sprzęgła (nieobowiązkowy) 11. Zabezpieczenie przed przegrzaniem 14. Moduł mieszania (grupa pompowa) strefa Pompa strefa 2 A. Strefa niskotemperaturowa (strefa 1) B. Strefa wyskotemeraturowa (strefa 2) UWAGA: Maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna przekraczać 1kW a pojedyncze złącze może wytrzymać 500W (2A). Pamiętać o montażu zabezpieczenia ogrzewania podłogowego (termostatu przylgowego). Czujnik temperatury sprzęgła ma charakterystykę czujnika temperatury zasobnika nr kat. S Do modułu Examaster zamiast regulatorów bezprzewodowych można także podłączyć strefowe regulatory przewodowe. Podłączamy je do złącza Ebus (regulatory można podłączyć do jednego złącza). Na regulatorze w Asystencie Instalacji wybieramy do której strefy grzewczej ma być przyporządkowany i aktywujemy połączenie (identycznie jak w przypadku regulatora bezprzewodowego) na module Examaster.

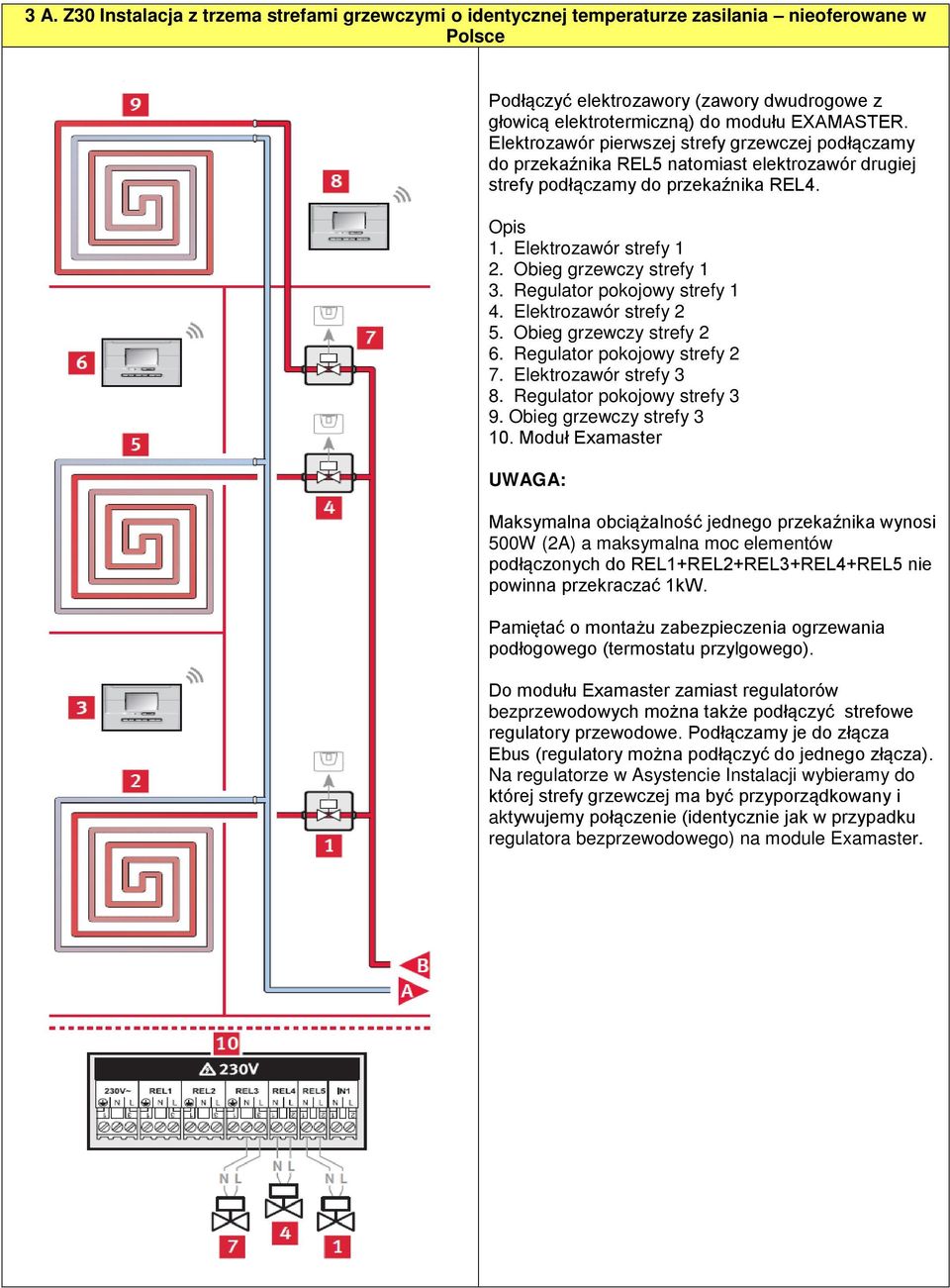

6 3 A. Z30 Instalacja z trzema strefami grzewczymi o identycznej temperaturze zasilania nieoferowane w Polsce Podłączyć elektrozawory (zawory dwudrogowe z głowicą elektrotermiczną) do modułu EXAMASTER. Elektrozawór pierwszej strefy grzewczej podłączamy do przekaźnika REL5 natomiast elektrozawór drugiej strefy podłączamy do przekaźnika REL4. Opis 1. Elektrozawór strefy 1 2. Obieg grzewczy strefy 1 3. Regulator pokojowy strefy 1 4. Elektrozawór strefy 2 5. Obieg grzewczy strefy 2 6. Regulator pokojowy strefy 2 7. Elektrozawór strefy 3 8. Regulator pokojowy strefy 3 9. Obieg grzewczy strefy Moduł Examaster UWAGA: Maksymalna obciążalność jednego przekaźnika wynosi 500W (2A) a maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna przekraczać 1kW. Pamiętać o montażu zabezpieczenia ogrzewania podłogowego (termostatu przylgowego). Do modułu Examaster zamiast regulatorów bezprzewodowych można także podłączyć strefowe regulatory przewodowe. Podłączamy je do złącza Ebus (regulatory można podłączyć do jednego złącza). Na regulatorze w Asystencie Instalacji wybieramy do której strefy grzewczej ma być przyporządkowany i aktywujemy połączenie (identycznie jak w przypadku regulatora bezprzewodowego) na module Examaster.

7 3 B. Z30 Instalacja z trzema strefami grzewczymi o identycznej temperaturze zasilania (nieoferowane w Polsce) zamontowane sprzęgło hydrauliczne Podłączyć pompy do modułu EXAMASTER. Pompę pierwszej strefy grzewczej podłączamy do przekaźnika REL5, pompę drugiej strefy podłączamy do przekaźnika REL4 a pompę trzeciej strefy do przekaźnika REL3. Uziemienie wszystkich pomp podłączamy np. do REL3. Czujnik NTC temperatury sprzęgła można podłączyć do NTC1. Opis 3. Moduł Examaster 3a. Regulator pokojowy strefy 1 / 2 / 3 6e. Czujnik temperatury sprzęgła (nieobowiązkowy) 11. Zabezpieczenie przed przegrzaniem 16. Pompa strefy 1 / 2 / 3 X Obieg grzewczy 1 / 2 / 3 UWAGA: Maksymalna obciążalność jednego przekaźnika wynosi 500W (2A) a maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna przekraczać 1kW. Pamiętać o montażu zabezpieczenia ogrzewania podłogowego (termostatu przylgowego). Czujnik temperatury sprzęgła ma charakterystykę czujnika temperatury zasobnika nr kat. S Do modułu Examaster zamiast regulatorów bezprzewodowych można także podłączyć strefowe regulatory przewodowe. Podłączamy je do złącza Ebus (regulatory można podłączyć do jednego złącza). Na regulatorze w Asystencie Instalacji wybieramy do której strefy grzewczej ma być przyporządkowany i aktywujemy połączenie (identycznie jak w przypadku regulatora bezprzewodowego) na module Examaster.

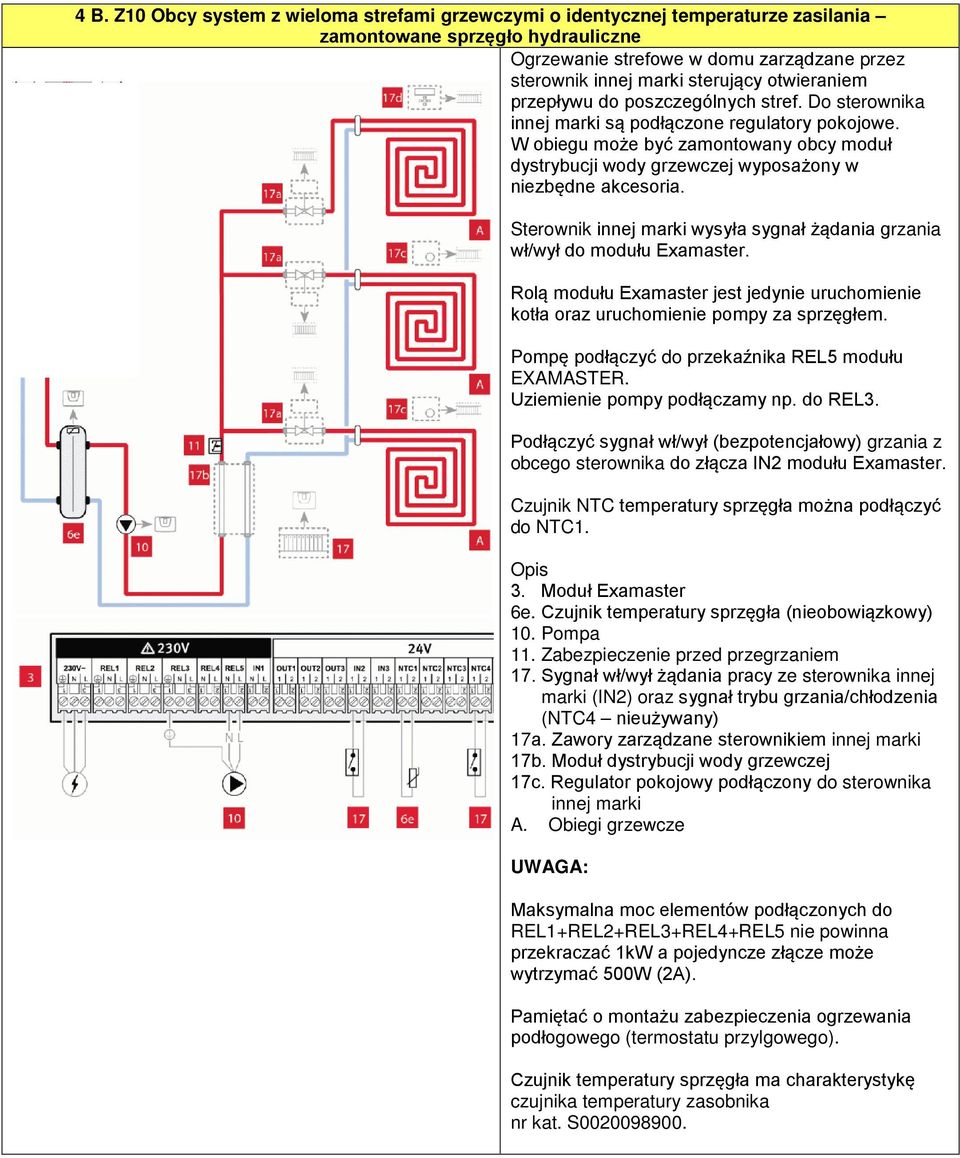

8 4 A. Z10 Obcy system z wieloma strefami grzewczymi o identycznej temperaturze zasilania Ogrzewanie strefowe w domu zarządzane przez sterownik innej marki sterujący otwieraniem przepływu do poszczególnych stref. Do sterownika innej marki są podłączone regulatory pokojowe. W obiegu zamontowany jest także obcy moduł dystrybucji wody grzewczej wyposażony w niezbędne akcesoria. Sterownik innej marki wysyła sygnał żądania grzania wł/wył do modułu Examaster. Rolą modułu Examaster jest jedynie uruchomienie kotła oraz otwarcie elektrozaworu odcinającego dopływ wody grzewczej do układu (o ile zainstalowany). Jeżeli jest zainstalowany to podłączamy go do przekaźnika REL5 modułu Examaster. Podłączyć sygnał wł/wył (bezpotencjałowy) grzania z obcego sterownika do złącza IN2 modułu Examaster. Opis 1. Obieg grzewczy przykładowej strefy 1 2. Obcy regulator pokojowy strefy 1 3. Obieg grzewczy przykładowej strefy 2 4. Obcy regulator pokojowy strefy 2 5. Elektrozawór strefy 1 6. Sterownik innej marki zarządzania strefami 6.1. Sygnał wł/wył żądania pracy ze sterownika innej marki 6.2. Sygnał trybu grzania/chłodzenia (nieużywany) 7. Elektrozawór strefy 2 8. Moduł dystrybucji wody grzewczej 9. Elektrozawór 10. Moduł Examaster UWAGA: Maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna przekraczać 1kW a pojedyncze złącze może wytrzymać 500W (2A). Pamiętać o montażu zabezpieczenia ogrzewania podłogowego (termostatu przylgowego).

9 4 B. Z10 Obcy system z wieloma strefami grzewczymi o identycznej temperaturze zasilania zamontowane sprzęgło hydrauliczne Ogrzewanie strefowe w domu zarządzane przez sterownik innej marki sterujący otwieraniem przepływu do poszczególnych stref. Do sterownika innej marki są podłączone regulatory pokojowe. W obiegu może być zamontowany obcy moduł dystrybucji wody grzewczej wyposażony w niezbędne akcesoria. Sterownik innej marki wysyła sygnał żądania grzania wł/wył do modułu Examaster. Rolą modułu Examaster jest jedynie uruchomienie kotła oraz uruchomienie pompy za sprzęgłem. Pompę podłączyć do przekaźnika REL5 modułu EXAMASTER. Uziemienie pompy podłączamy np. do REL3. Podłączyć sygnał wł/wył (bezpotencjałowy) grzania z obcego sterownika do złącza IN2 modułu Examaster. Czujnik NTC temperatury sprzęgła można podłączyć do NTC1. Opis 3. Moduł Examaster 6e. Czujnik temperatury sprzęgła (nieobowiązkowy) 10. Pompa 11. Zabezpieczenie przed przegrzaniem 17. Sygnał wł/wył żądania pracy ze sterownika innej marki (IN2) oraz sygnał trybu grzania/chłodzenia (NTC4 nieużywany) 17a. Zawory zarządzane sterownikiem innej marki 17b. Moduł dystrybucji wody grzewczej 17c. Regulator pokojowy podłączony do sterownika innej marki A. Obiegi grzewcze UWAGA: Maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna przekraczać 1kW a pojedyncze złącze może wytrzymać 500W (2A). Pamiętać o montażu zabezpieczenia ogrzewania podłogowego (termostatu przylgowego). Czujnik temperatury sprzęgła ma charakterystykę czujnika temperatury zasobnika nr kat. S

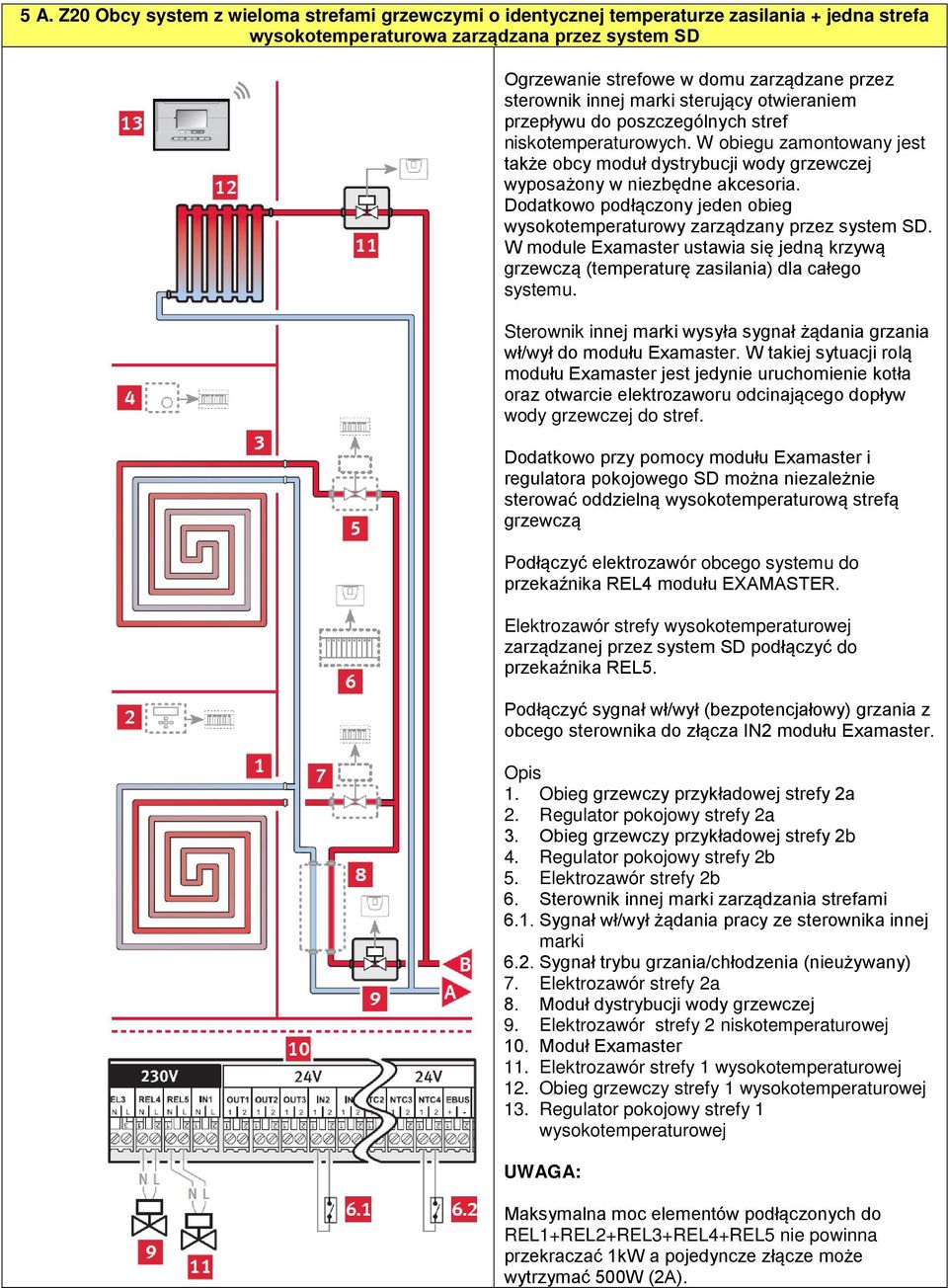

10 5 A. Z20 Obcy system z wieloma strefami grzewczymi o identycznej temperaturze zasilania + jedna strefa wysokotemperaturowa zarządzana przez system SD Ogrzewanie strefowe w domu zarządzane przez sterownik innej marki sterujący otwieraniem przepływu do poszczególnych stref niskotemperaturowych. W obiegu zamontowany jest także obcy moduł dystrybucji wody grzewczej wyposażony w niezbędne akcesoria. Dodatkowo podłączony jeden obieg wysokotemperaturowy zarządzany przez system SD. W module Examaster ustawia się jedną krzywą grzewczą (temperaturę zasilania) dla całego systemu. Sterownik innej marki wysyła sygnał żądania grzania wł/wył do modułu Examaster. W takiej sytuacji rolą modułu Examaster jest jedynie uruchomienie kotła oraz otwarcie elektrozaworu odcinającego dopływ wody grzewczej do stref. Dodatkowo przy pomocy modułu Examaster i regulatora pokojowego SD można niezależnie sterować oddzielną wysokotemperaturową strefą grzewczą Podłączyć elektrozawór obcego systemu do przekaźnika REL4 modułu EXAMASTER. Elektrozawór strefy wysokotemperaturowej zarządzanej przez system SD podłączyć do przekaźnika REL5. Podłączyć sygnał wł/wył (bezpotencjałowy) grzania z obcego sterownika do złącza IN2 modułu Examaster. Opis 1. Obieg grzewczy przykładowej strefy 2a 2. Regulator pokojowy strefy 2a 3. Obieg grzewczy przykładowej strefy 2b 4. Regulator pokojowy strefy 2b 5. Elektrozawór strefy 2b 6. Sterownik innej marki zarządzania strefami 6.1. Sygnał wł/wył żądania pracy ze sterownika innej marki 6.2. Sygnał trybu grzania/chłodzenia (nieużywany) 7. Elektrozawór strefy 2a 8. Moduł dystrybucji wody grzewczej 9. Elektrozawór strefy 2 niskotemperaturowej 10. Moduł Examaster 11. Elektrozawór strefy 1 wysokotemperaturowej 12. Obieg grzewczy strefy 1 wysokotemperaturowej 13. Regulator pokojowy strefy 1 wysokotemperaturowej UWAGA: Maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna przekraczać 1kW a pojedyncze złącze może wytrzymać 500W (2A).

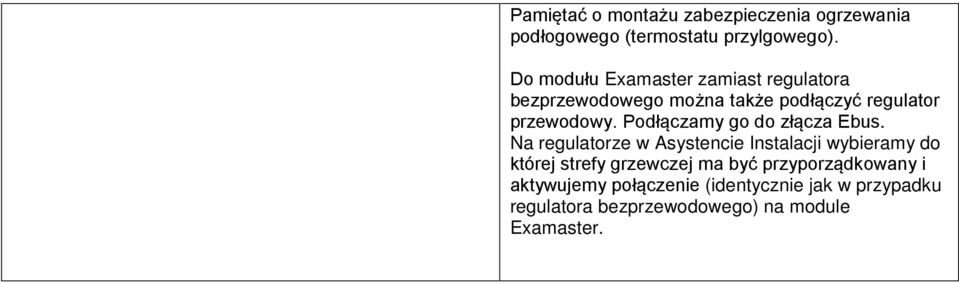

11 Pamiętać o montażu zabezpieczenia ogrzewania podłogowego (termostatu przylgowego). Do modułu Examaster zamiast regulatora bezprzewodowego można także podłączyć regulator przewodowy. Podłączamy go do złącza Ebus. Na regulatorze w Asystencie Instalacji wybieramy do której strefy grzewczej ma być przyporządkowany i aktywujemy połączenie (identycznie jak w przypadku regulatora bezprzewodowego) na module Examaster.

12 5 B. Z20 Obcy system z wieloma strefami grzewczymi o identycznej temperaturze zasilania + jedna strefa wysokotemperaturowa zarządzana przez system SD zamontowane sprzęgło hydrauliczne Ogrzewanie strefowe w domu zarządzane przez sterownik innej marki sterujący otwieraniem przepływu do poszczególnych stref niskotemperaturowych. W obiegu zamontowany jest także obcy moduł dystrybucji wody grzewczej wyposażony w niezbędne akcesoria. Dodatkowo podłączony jeden obieg wysokotemperaturowy zarządzany przez system SD. W module Examaster ustawia się jedną krzywą grzewczą (temperaturę zasilania) dla całego systemu. Sterownik innej marki wysyła sygnał żądania grzania wł/wył do modułu Examaster. W takiej sytuacji rolą modułu Examaster jest jedynie uruchomienie kotła oraz uruchomienie pompy za sprzęgłem hydraulicznym. Dodatkowo przy pomocy modułu Examaster i regulatora pokojowego SD można niezależnie sterować oddzielną wysokotemperaturową strefą grzewczą. Podłączyć pompę zasilania obcego systemu do przekaźnika REL4 modułu EXAMASTER. Pompę strefy wysokotemperaturowej zarządzanej przez system SD podłączyć do przekaźnika REL5. Uziemienie pomp podłączamy np. do REL3. Czujnik NTC temperatury sprzęgła można podłączyć do NTC1. Podłączyć sygnał wł/wył (bezpotencjałowy) grzania z obcego sterownika do złącza IN2 modułu Examaster. Opis 3. Moduł Examaster 3a. Regulator pokojowy SD strefy wysokotemp. 6e. Czujnik temperatury sprzęgła (nieobowiązkowy) 11. Zabezpieczenie przed przegrzaniem 16. Pompa 17. Sygnał wł/wył żądania pracy ze sterownika innej marki (IN2) oraz sygnał trybu grzania/chłodzenia (NTC4 nieużywany) 17a. Zawory zarządzane sterownikiem innej marki 17b. Moduł dystrybucji wody grzewczej 17c. Regulator pokojowy podłączony do sterownika innej marki 17d. Regulator pokojowy podłączony do sterownika innej marki A. Sterfa niskotemperaturowa B. Strefa wysokotemperaturowa UWAGA: Maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna

13 przekraczać 1kW a pojedyncze złącze może wytrzymać 500W (2A). Pamiętać o montażu zabezpieczenia ogrzewania podłogowego (termostatu przylgowego). Do modułu Examaster zamiast regulatora bezprzewodowego można także podłączyć regulator przewodowy. Podłączamy go do złącza Ebus. Na regulatorze w Asystencie Instalacji wybieramy do której strefy grzewczej ma być przyporządkowany i aktywujemy połączenie (identycznie jak w przypadku regulatora bezprzewodowego) na module Examaster.

14 6 A. Instalacja z jedną bezpośrednią strefą grzewczą Examaster umożliwia wybór schematu instalacji z jednym bezpośrednim obiegiem grzewczym. Takie rozwiązanie może mieć zastosowanie w sytuacji chęci rozszerzenia funkcjonalności układu o dodatkowe opcje oferowane przez moduł Examaster (np. funkcja antylegionella dla zasobnika c.w.u.). Opis 1. Obieg grzewczy 2. Regulator pokojowy 3. Moduł Examaster 5. Urządzenie grzewcze 6. Przetwornik Ebus/H2bus (niedostępny) 7. Zabezpieczenie przed przegrzaniem 10. Moduł Examaster E. Zasilanie obiegu grzewczego F. Powrót obiegu grzewczego UWAGA: Pamiętać o montażu zabezpieczenia ogrzewania podłogowego (termostatu przylgowego). Do modułu Examaster zamiast regulatora bezprzewodowego można także podłączyć regulator przewodowy. Podłączamy go do złącza Ebus. Na regulatorze w Asystencie Instalacji wybieramy do której strefy grzewczej ma być przyporządkowany i aktywujemy połączenie (identycznie jak w przypadku regulatora bezprzewodowego) na module Examaster.

15 6 B. Instalacja z jedną strefą grzewczą zamontowane sprzęgło hydrauliczne Tak jak na poprzedniej stronie Examaster umożliwia wybór schematu instalacji z jednym obiegiem grzewczym w tym przypadku z dodatkowo zainstalowanym sprzęgłem hydraulicznym. Takie rozwiązanie może mieć zastosowanie w sytuacji chęci rozszerzenia funkcjonalności układu o dodatkowe opcje oferowane przez moduł Examaster (np. funkcja antylegionella dla zasobnika c.w.u.). Opis 1. Obieg grzewczy 2. Regulator pokojowy 3. Moduł Examaster 5. Urządzenie grzewcze 6. Przetwornik Ebus/H2bus (niedostępny) 7. Sprzęgło hydrauliczne 8. Czujnik temp. sprzęgła (nieobowiązkowy) 9. Pompa 10. Zabezpieczenie przed przegrzaniem E. Zasilanie obiegu grzewczego F. Powrót obiegu grzewczego UWAGA: Maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna przekraczać 1kW a pojedyncze złącze może wytrzymać 500W (2A). Pamiętać o montażu zabezpieczenia ogrzewania podłogowego (termostatu przylgowego). Do modułu Examaster zamiast regulatora bezprzewodowego można także podłączyć regulator przewodowy. Podłączamy go do złącza Ebus. Na regulatorze w Asystencie Instalacji wybieramy do której strefy grzewczej ma być przyporządkowany i aktywujemy połączenie (identycznie jak w przypadku regulatora bezprzewodowego) na module Examaster.

16 7. Zasobnik c.w.u. Zasobnik jest podłączony bezpośrednio do kotła jednofunkcyjnego i zarządzany przez elektronikę kotła. Po podłączeniu modułu wielofunkcyjnego do kotła i wyborze odpowiedniej funkcji przekaźników w menu instalatora kotła, moduł zarządzający Examaster umożliwia programowanie pracy pomp cyrkulacji c.w.u. oraz systemu ochrony przed bakteriami Legionelli (wygrzewanie zasobnika w wysokiej temperaturze). Obie pompy są podłączone do modułu wielofunkcyjnego w kotle (funkcja cyrkulacji c.w.u. to funkcja przekaźnika = 1; funkcja antylegionella to funkcja przekaźnika = 9). Opis 1. Urządzenie grzewcze 2. Zasobnik c.w.u Czujnik NTC temperatury zasobnika 3. Moduł Examaster 4. Moduł wielofunkcyjny 5. Zawór zwrotny 6. Pompa ochrony przed bakteriami Legionelli 7. Zawór zwrotny 8. Zawór zwrotny A. Powrót obiegu grzewczego B. Zasilanie obiegu grzewczego C. Zimna woda użytkowa D. Ciepła woda użytkowa UWAGA: Aby funkcje cyrkulacji c.w.u. oraz antylegionella funkcjonowały prawidłowo do kotła musi być podłączony czujnik NTC temperatury zasobnika (ze względu na kontrolę temperatury w zasobniku bezpośrednio przez elektronikę).

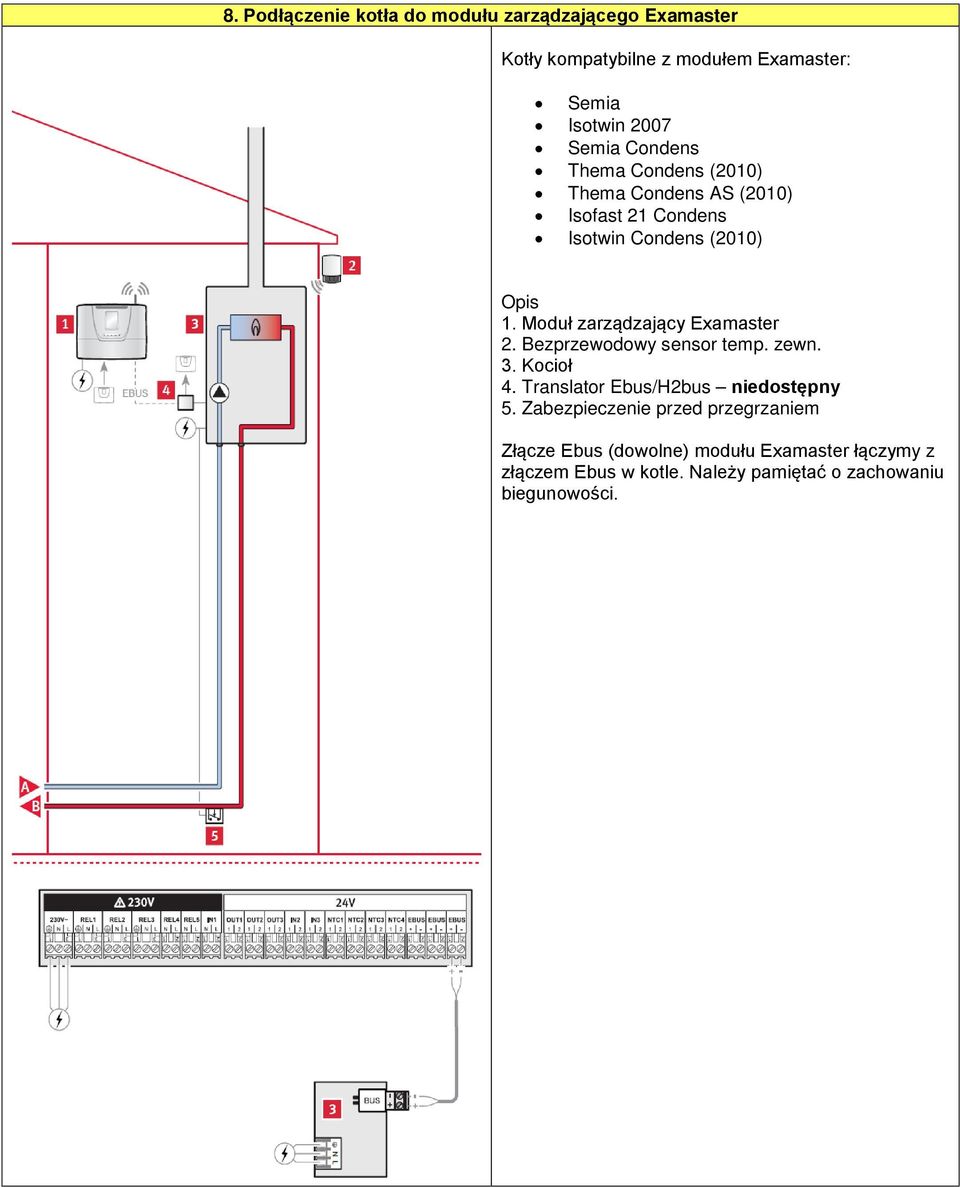

17 8. Podłączenie kotła do modułu zarządzającego Examaster Kotły kompatybilne z modułem Examaster: Semia Isotwin 2007 Semia Condens Thema Condens (2010) Thema Condens AS (2010) Isofast 21 Condens Isotwin Condens (2010) Opis 1. Moduł zarządzający Examaster 2. Bezprzewodowy sensor temp. zewn. 3. Kocioł 4. Translator Ebus/H2bus niedostępny 5. Zabezpieczenie przed przegrzaniem Złącze Ebus (dowolne) modułu Examaster łączymy z złączem Ebus w kotle. Należy pamiętać o zachowaniu biegunowości.

18 9. Konfiguracja modułu zarządzającego Examaster nastawy początkowe Opis przycisków: Krok 1: Wybór języka Przy pierwszym uruchomieniu modułu zarządzającego Examaster należy wybrać język polski Krok 2: Dostęp do menu instalatora Aby skonfigurować system należy podać kod dostępu do menu instalatora - 96

19 9. Konfiguracja modułu zarządzającego Examaster nastawy początkowe Krok 3: Wybór odpowiedniego schematu hydraulicznego Na rynek polski został przeznaczony tylko schemat hydrauliczny nr 8. Jest to schemat którym moduł Examaster steruje pracą kotła oraz stref grzewczych. Krok 4: Potwierdzenie instalacji zestawu strefowego Jeżeli zainstalowano dowolny zestaw strefowy potwierdzić instalację wybierając Tak W sytuacji gdy moduł zarządzający Examaster współpracuje z jedną bezpośrednią strefą grzewczą wybrać Nie Krok 5: Wybór odpowiedniego zestawu ogrzewania strefowego W zależności od tego jaki zestaw ogrzewania strefowego został zamontowany należy wybrać odpowiednią opcję. Do wyboru jest: - Multizone Z20 (czyli Z20B) - Obcy Z20 - Obcy Z10 - Multizone Z30 (nieoferowany w Polsce) - Multizone Z11 Przykładowo wybrano zestaw Z11 (dalsze kroki będą pokazane dla tej opcji). Krok 6: Potwierdzenie instalacji regulatorów pokojowych System jest w stanie pracować bez zainstalowanych regulatorów strefowych. Praca instalacji będzie się opierała wyłącznie na krzywych grzewczych (dwie niezależne w przypadku Z11, jedna w przypadku Z20 i Z30). Należy potwierdzić instalację regulatorów pokojowych. Wybrano opcję Tak.

20 9. Konfiguracja modułu zarządzającego Examaster nastawy początkowe Krok 7: Wybór opcji zasobnika (tylko dla Anglii) W przypadku gdy zasobnik podłączony jest do kotła jednofunkcyjnego a praca kotła na c.w.u. jest sterowana przez elektronikę samego kotła i zawór trójdrogowy zamontowany wewnątrz urządzenia w tym menu należy potwierdzić, że opcja zasobnika c.w.u. jest wyłączona Krok 8: Wybór opcji zestawu antylegionella Jeżeli zainstalowano pompę systemu antylegionella przetłaczającą wodę między górą a dołem zasobnika (w celu wyrównania temperatur w całej jego objętości) należy potwierdzić instalację zestawu antylegionella. UWAGA: Pompa systemu antylegionella musi być podłączona do modułu wielofunkcyjnego zainstalowanego w kotle. Krok 9: Wybór opcji cyrkulacji c.w.u. Jeżeli zainstalowano pompę cyrkulacyjną c.w.u. należy potwierdzić instalację zestawu cyrkulacji UWAGA: Pompa cyrkulacyjna c.w.u. musi być podłączona do modułu wielofunkcyjnego zainstalowanego w kotle. Krok 10: Potwierdzenie wybranej konfiguracji Examaster wyświetla ekran podsumowujący wybór konfiguracji, który należy potwierdzić.

21 9. Konfiguracja modułu zarządzającego Examaster nastawy początkowe Krok 11: Kontrola połączeń elektrycznych Po potwierdzeniu konfiguracji moduł Examaster będzie po kolei wyświetlał ekrany z prośbą o weryfikację kolejnych połączeń z podzespołami wykonawczymi.

22 10. Konfiguracja modułu zarządzającego Examaster połączenia bezprzewodowe Przypisanie bezprzewodowych regulatorów pokojowych do stref grzewczych Użytkownik ma możliwość sterowania temperaturami w poszczególnych strefach grzewczych dzięki bezprzewodowym regulatorom pokojowym. Aby dostarczone regulatory sterowały pracą danej strefy grzewczej należy je zarejestrować w module Examaster i przypisać do konkretnej strefy (Menu Regulator/czujnik -> Regulatory pokojowe). W momencie jak Examaster poprosi o aktywację połączenia, w regulatorze danej strefy należy uruchomić proces łączenia w Asystencie Instalacji. W przypadku regulatorów przewodowych sytuacja wygląda bardzo podobnie. W Asystencie Instalacji regulatora wybieramy do której strefy ma być przyporządkowany i w module Examaster aktywujemy połączenie (tak samo jak w przypadku regulatorów bezprzewodowych). W aktualnej wersji modułu zarządzającego Examaster możliwa jest praca układu bez regulatorów pokojowych. W takiej sytuacji praca układu opiera się o odczyty temperatury zewnętrznej przez sondę i dobór temperatury grzania z krzywej (lub krzywych) grzewczej. Aktywacja bezprzewodowej sondy temperatury zewnętrznej Aby system mógł pracować w oparciu o odczyty temperatury zewnętrznej, bezprzewodową sondę temperatury zewnętrznej należy zarejestrować w module Examaster. W tym należy wybrać menu Regulator/czujnik-> Czujnik T zewn.->połączenie. W momencie jak moduł poprosi o naciśniecie przycisku na czujniku zewnętrznym należy nacisnąć przycisk na odwrocie sondy temperatury zewnętrznej. Przy prawidłowo wykonanym połączeniu zielona dioda znajdująca się na odwrocie sondy (nad przyciskiem) powinna mrugnąć jeden raz. Moduł Examaster może także sterować krzywymi grzewczymi gdy bezpośrednio do kotła podłączona jest przewodowa sonda temperatury zewnętrznej. UWAGA Sonda temperatury zewnętrznej jest zasilana przez ogniwo fotowoltaiczne a wbudowany akumulator wystarcza na podtrzymanie działania sondy bez światła przez okres 30 dni. Istnieje możliwość, iż nowa sonda wyjęta z opakowania ma całkowicie rozładowany akumulator. W takim

23 przypadku, przed przystąpieniem do procesu aktywacji sonda powinna przez około 24 godziny być wystawiona na światło dzienne.

24 11. Konfiguracja modułu zarządzającego Examaster test sytemu Test systemu umożliwia kontrolę prawidłowości podłączenia do modułu Examaster podzespołów wpiętych w złącza Ebus, NTC oraz kontrolę połączeń radiowych.

25 12. Konfiguracja modułu zarządzającego Examaster ustawienia Menu Ustawienia->Ogrzewanie umożliwia m. in. ustawienie minimalnej temperatury ogrzewania, ograniczenie maksymalnej temperatury zasilania c.o. w zależności od posiadanej instalacji (z zestawem Z20B i Z30 jeden (ten sam) poziom temperatury dla obu stref grzewczych, w przypadku zestawu Z11 można wybrać niezależnie temperatury obu obiegów). W menu Ogrzewanie należy także ustawić krzywe (bądź krzywą) grzewcze według których będzie pracował system na c.o. lub upewnić się, że włączony jest tryb automatycznej krzywej grzewczej. Dodatkowo można aktywować funkcję wcześniejszego nagrzewania (system uczy się ile czasu potrzebuje rano na osiągniecie temperatury komfortowej (po wyjściu nocnej temperatury obniżonej) i uruchamia kocioł odpowiednio wcześniej). UWAGA Niezależnie od nastaw wykonanych na module zarządzania temperaturę maksymalną c.o. należy bezwzględnie ograniczyć bezpośrednio w menu instalatora kotła (w zależności od typu posiadanej instalacji). Ograniczenie temperatury na kotle powinno odpowiadać temperaturze ustawionej na module Examaster (w przypadku dwóch niezależnych temperatur dla stref grzewczych nastawa ta powinna odpowiadać wyższej temperaturze ustawionej na module Examaster)

26 12. Konfiguracja modułu zarządzającego Examaster ustawienia W module Examaster w Ustawienia->Ciepła woda można ograniczyć maksymalną temperaturę c.w.u. grzanej przez kocioł. Ponadto można zaprogramować czas pracy pompy cyrkulacyjnej c.w.u. (albo pozostawić na stałe włączoną) oraz czas rozpoczęcia realizacji funkcji antylegionella (wygrzewania zasobnika w wysokiej temperaturze). UWAGA Aby funkcje cyrkulacji c.w.u. oraz Antylegionella były realizowane kocioł musi być wyposażony w moduł wielofunkcyjny a pompy realizujące obie funkcje muszą być podpięte pod w/w moduł. Należy także ustawić odpowiednie numery funkcji przekaźników (1 pompa cyrkulacyjna c.w.u.; 9 pompa systemu antylegionella).

27 12. Konfiguracja modułu zarządzającego Examaster ustawienia W module Examaster w Ustawienia-> Zarządzanie Z11 można ustawić czas wybiegu pompy z grupy pompowej zestawu Z11 (między 5 a 60 minut).

28 13. Konfiguracja modułu zarządzającego Examaster uruchomienie Dzięki menu Uruchomienie moduł zarządzający przygotowuje instalację do pracy. Menu Napełnianie umożliwia otwarcie zaworów każdej strefy grzewczej i przygotowanie systemu do napełniania (należy pamiętać o otwarciu wszystkich zaworów w obiegach hydraulicznych) Menu Odpowietrzanie pozwala na uruchomienie pomp i wykonanie rutynowej procedury odpowietrzania (pamiętać o otwarciu poszczególnych odpowietrzniku obiegów grzewczych). Menu Proces Antylegionella pozwala uruchomić proces wygrzewania zasobnika w wysokiej temperaturze. Menu Proces osuszania jastrychu pozwala na uruchomienie powolnego (30 dniowego) procesu suszenia jastrychu (podczas cyklu zmienia się temperatura zasilania instalacji).

29 13. Konfiguracja modułu zarządzającego Examaster uruchomienie

30 14. Konfiguracja modułu zarządzającego Examaster raport stanu Menu Raport stanu jest tylko do odczytu. Można sprawdzić aktualny stan poszczególnych podzespołów układu. 15. Konfiguracja modułu zarządzającego Examaster parametry Menu parametry pozwala dezaktywować automatyczną zmianę czasu, zmieć język, wyregulować ekran oraz podać informację o oprogramowaniu modułu zarządzającego. 16. Wygląd ekranu głównego Po opuszczeniu menu instalatora wyświetla się ekran główny modułu Examaster na którym można przeczytać podstawowe informacje o systemie oraz przeprowadzić krótką kontrolę stanu systemu. W przypadku konfiguracji układu bez regulatorów pokojowych (przy strefach grzewczych SD) możliwe jest ustawienie oczekiwanych temperatur w strefach grzewczych. Oczekiwane temperatury są realizowane jedynie w oparciu o ustawioną krzywą (lub krzywe) grzewcze. SZCZEGÓŁOWE INFORMACJE NA TEMAT PODŁĄCZEŃ I KONFIGURACJI SYSTEMU ZNAJDUJĄ SIĘ W INSTRUKCJACH INSTALACJI POSZCZEGÓLNYCH ELEMENTÓW SYSTEMU.
