Krótki przewodnik konfiguracji modułu zarządzającego EXAMASTER

Transkrypt

1 Krótki przewodnik konfiguracji modułu zarządzającego EXAMASTER

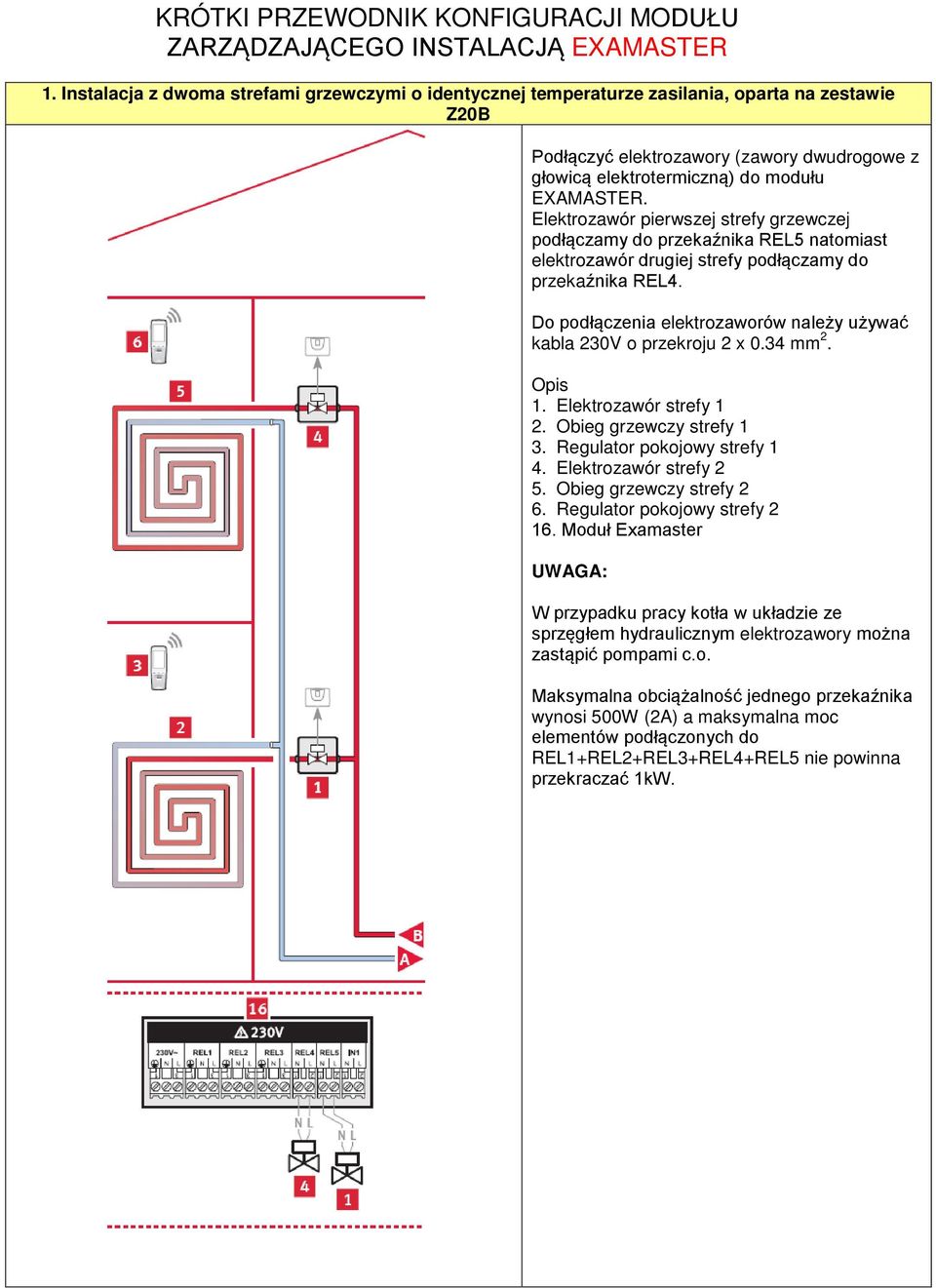

2 KRÓTKI PRZEWODNIK KONFIGURACJI MODUŁU ZARZĄDZAJĄCEGO INSTALACJĄ EXAMASTER 1. Instalacja z dwoma strefami grzewczymi o identycznej temperaturze zasilania, oparta na zestawie Z20B Podłączyć elektrozawory (zawory dwudrogowe z głowicą elektrotermiczną) do modułu EXAMASTER. Elektrozawór pierwszej strefy grzewczej podłączamy do przekaźnika REL5 natomiast elektrozawór drugiej strefy podłączamy do przekaźnika REL4. Do podłączenia elektrozaworów należy używać kabla 230V o przekroju 2 x 0.34 mm 2. Opis 1. Elektrozawór strefy 1 2. Obieg grzewczy strefy 1 3. Regulator pokojowy strefy 1 4. Elektrozawór strefy 2 5. Obieg grzewczy strefy 2 6. Regulator pokojowy strefy Moduł Examaster UWAGA: W przypadku pracy kotła w układzie ze sprzęgłem hydraulicznym elektrozawory można zastąpić pompami c.o. Maksymalna obciążalność jednego przekaźnika wynosi 500W (2A) a maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna przekraczać 1kW.

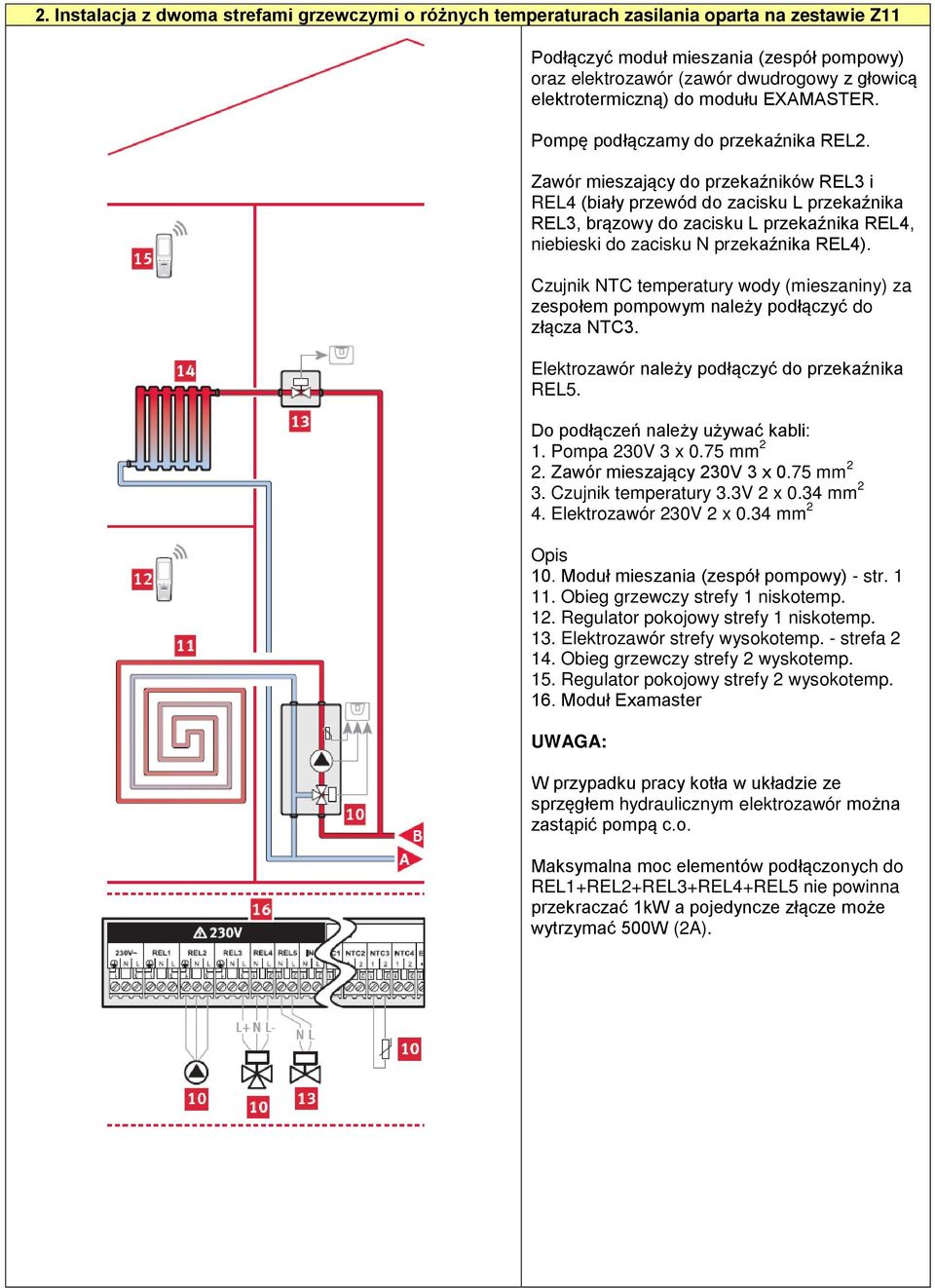

3 2. Instalacja z dwoma strefami grzewczymi o różnych temperaturach zasilania oparta na zestawie Z11 Podłączyć moduł mieszania (zespół pompowy) oraz elektrozawór (zawór dwudrogowy z głowicą elektrotermiczną) do modułu EXAMASTER. Pompę podłączamy do przekaźnika REL2. Zawór mieszający do przekaźników REL3 i REL4 (biały przewód do zacisku L przekaźnika REL3, brązowy do zacisku L przekaźnika REL4, niebieski do zacisku N przekaźnika REL4). Czujnik NTC temperatury wody (mieszaniny) za zespołem pompowym należy podłączyć do złącza NTC3. Elektrozawór należy podłączyć do przekaźnika REL5. Do podłączeń należy używać kabli: 1. Pompa 230V 3 x 0.75 mm 2 2. Zawór mieszający 230V 3 x 0.75 mm 2 3. Czujnik temperatury 3.3V 2 x 0.34 mm 2 4. Elektrozawór 230V 2 x 0.34 mm 2 Opis 10. Moduł mieszania (zespół pompowy) - str Obieg grzewczy strefy 1 niskotemp. 12. Regulator pokojowy strefy 1 niskotemp. 13. Elektrozawór strefy wysokotemp. - strefa Obieg grzewczy strefy 2 wyskotemp. 15. Regulator pokojowy strefy 2 wysokotemp. 16. Moduł Examaster UWAGA: W przypadku pracy kotła w układzie ze sprzęgłem hydraulicznym elektrozawór można zastąpić pompą c.o. Maksymalna moc elementów podłączonych do REL1+REL2+REL3+REL4+REL5 nie powinna przekraczać 1kW a pojedyncze złącze może wytrzymać 500W (2A).

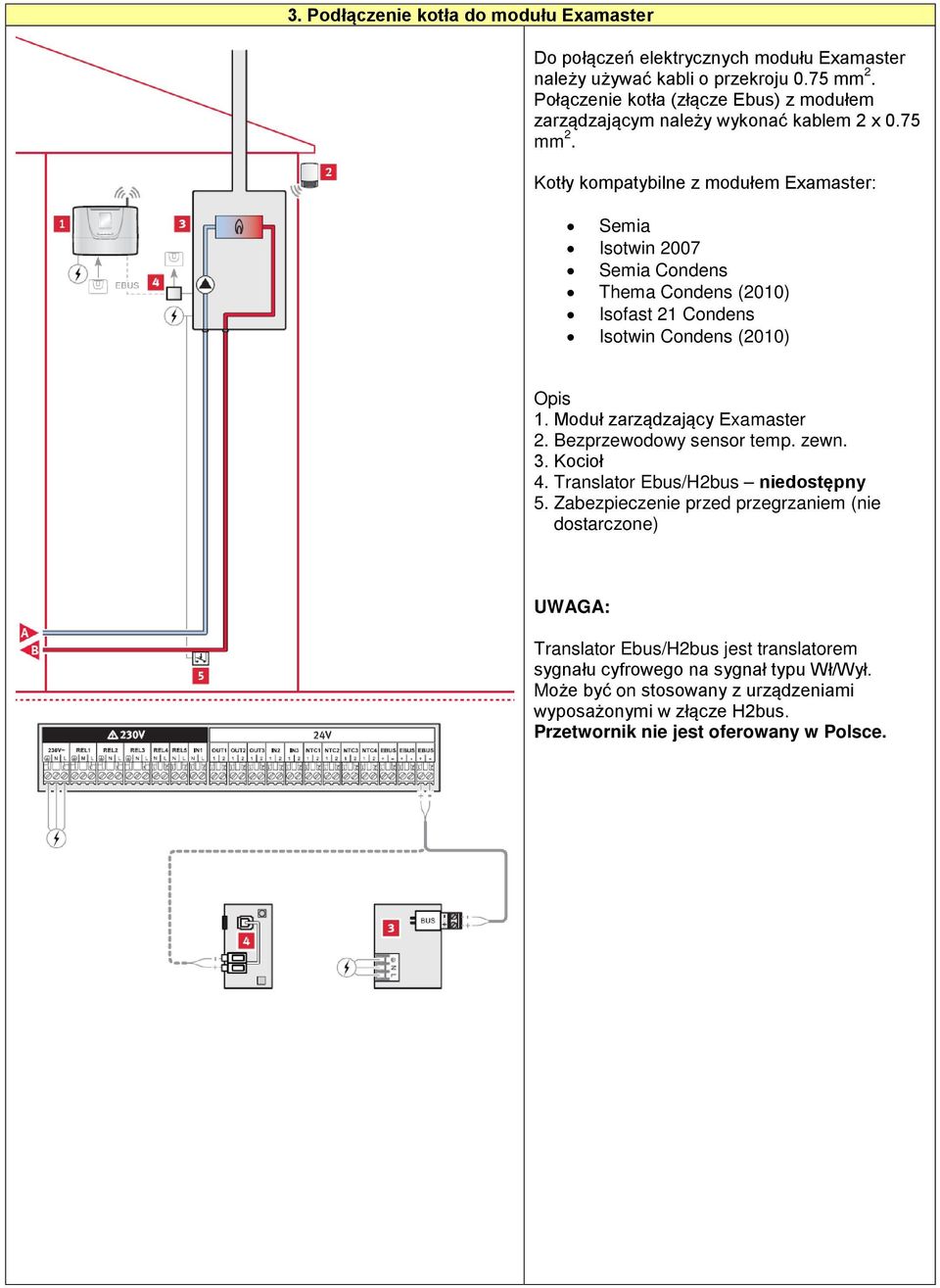

4 3. Podłączenie kotła do modułu Examaster Do połączeń elektrycznych modułu Examaster należy używać kabli o przekroju 0.75 mm 2. Połączenie kotła (złącze Ebus) z modułem zarządzającym należy wykonać kablem 2 x 0.75 mm 2. Kotły kompatybilne z modułem Examaster: Semia Isotwin 2007 Semia Condens Thema Condens (2010) Isofast 21 Condens Isotwin Condens (2010) Opis 1. Moduł zarządzający Examaster 2. Bezprzewodowy sensor temp. zewn. 3. Kocioł 4. Translator Ebus/H2bus niedostępny 5. Zabezpieczenie przed przegrzaniem (nie dostarczone) UWAGA: Translator Ebus/H2bus jest translatorem sygnału cyfrowego na sygnał typu Wł/Wył. Może być on stosowany z urządzeniami wyposażonymi w złącze H2bus. Przetwornik nie jest oferowany w Polsce.

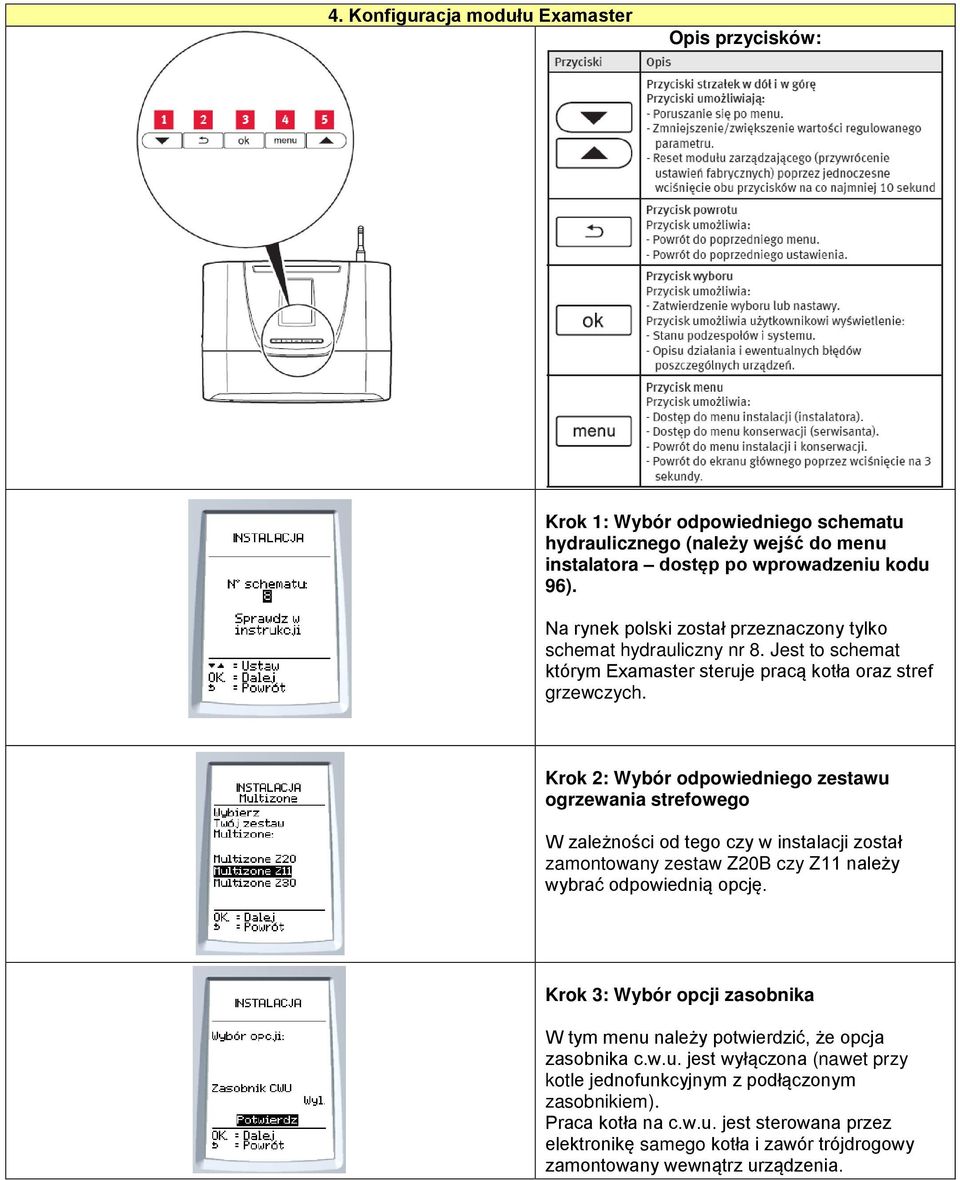

5 4. Konfiguracja modułu Examaster Opis przycisków: Krok 1: Wybór odpowiedniego schematu hydraulicznego (należy wejść do menu instalatora dostęp po wprowadzeniu kodu 96). Na rynek polski został przeznaczony tylko schemat hydrauliczny nr 8. Jest to schemat którym Examaster steruje pracą kotła oraz stref grzewczych. Krok 2: Wybór odpowiedniego zestawu ogrzewania strefowego W zależności od tego czy w instalacji został zamontowany zestaw Z20B czy Z11 należy wybrać odpowiednią opcję. Krok 3: Wybór opcji zasobnika W tym menu należy potwierdzić, że opcja zasobnika c.w.u. jest wyłączona (nawet przy kotle jednofunkcyjnym z podłączonym zasobnikiem). Praca kotła na c.w.u. jest sterowana przez elektronikę samego kotła i zawór trójdrogowy zamontowany wewnątrz urządzenia.

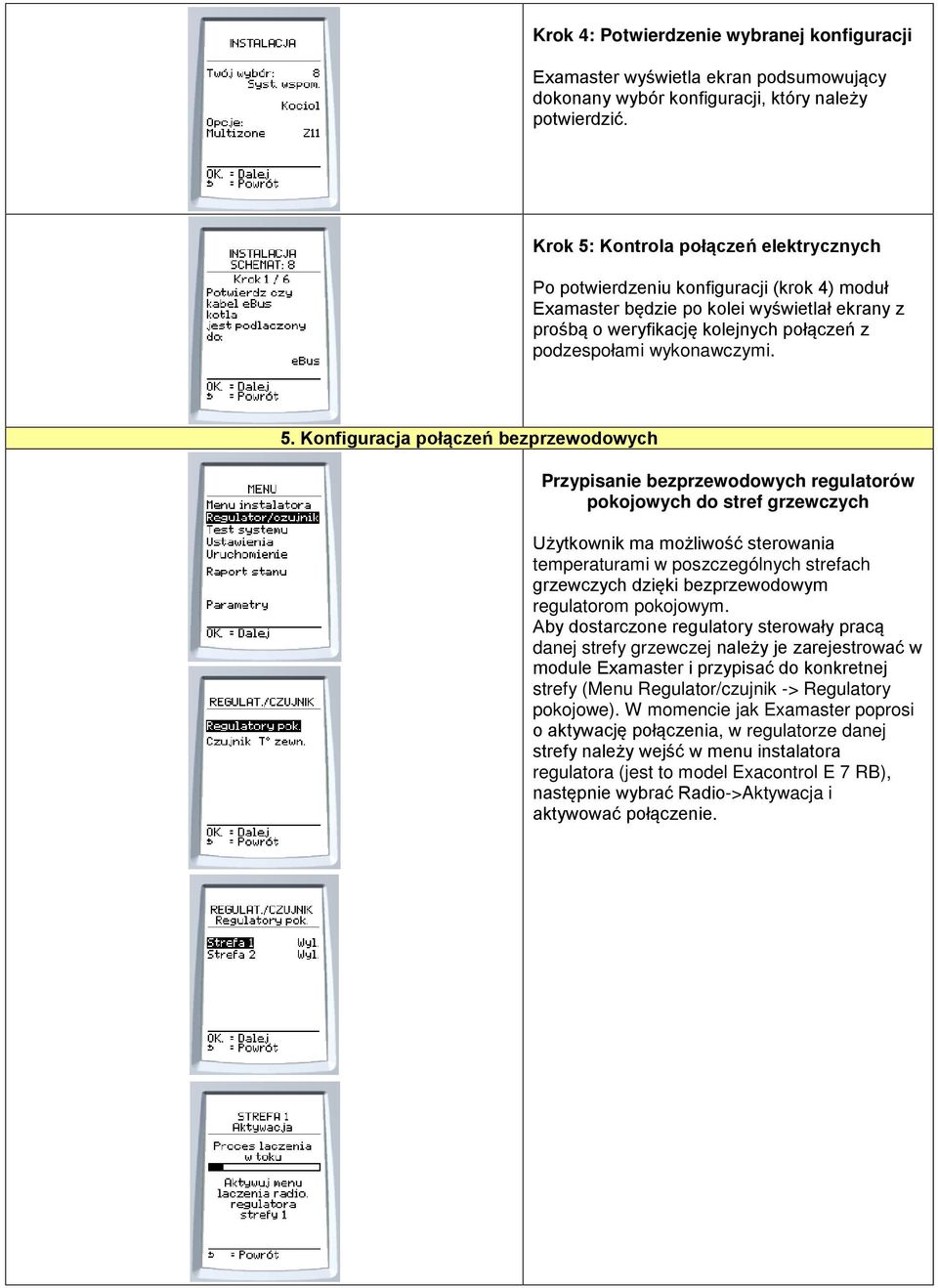

6 Krok 4: Potwierdzenie wybranej konfiguracji Examaster wyświetla ekran podsumowujący dokonany wybór konfiguracji, który należy potwierdzić. Krok 5: Kontrola połączeń elektrycznych Po potwierdzeniu konfiguracji (krok 4) moduł Examaster będzie po kolei wyświetlał ekrany z prośbą o weryfikację kolejnych połączeń z podzespołami wykonawczymi. 5. Konfiguracja połączeń bezprzewodowych Przypisanie bezprzewodowych regulatorów pokojowych do stref grzewczych Użytkownik ma możliwość sterowania temperaturami w poszczególnych strefach grzewczych dzięki bezprzewodowym regulatorom pokojowym. Aby dostarczone regulatory sterowały pracą danej strefy grzewczej należy je zarejestrować w module Examaster i przypisać do konkretnej strefy (Menu Regulator/czujnik -> Regulatory pokojowe). W momencie jak Examaster poprosi o aktywację połączenia, w regulatorze danej strefy należy wejść w menu instalatora regulatora (jest to model Exacontrol E 7 RB), następnie wybrać Radio->Aktywacja i aktywować połączenie.

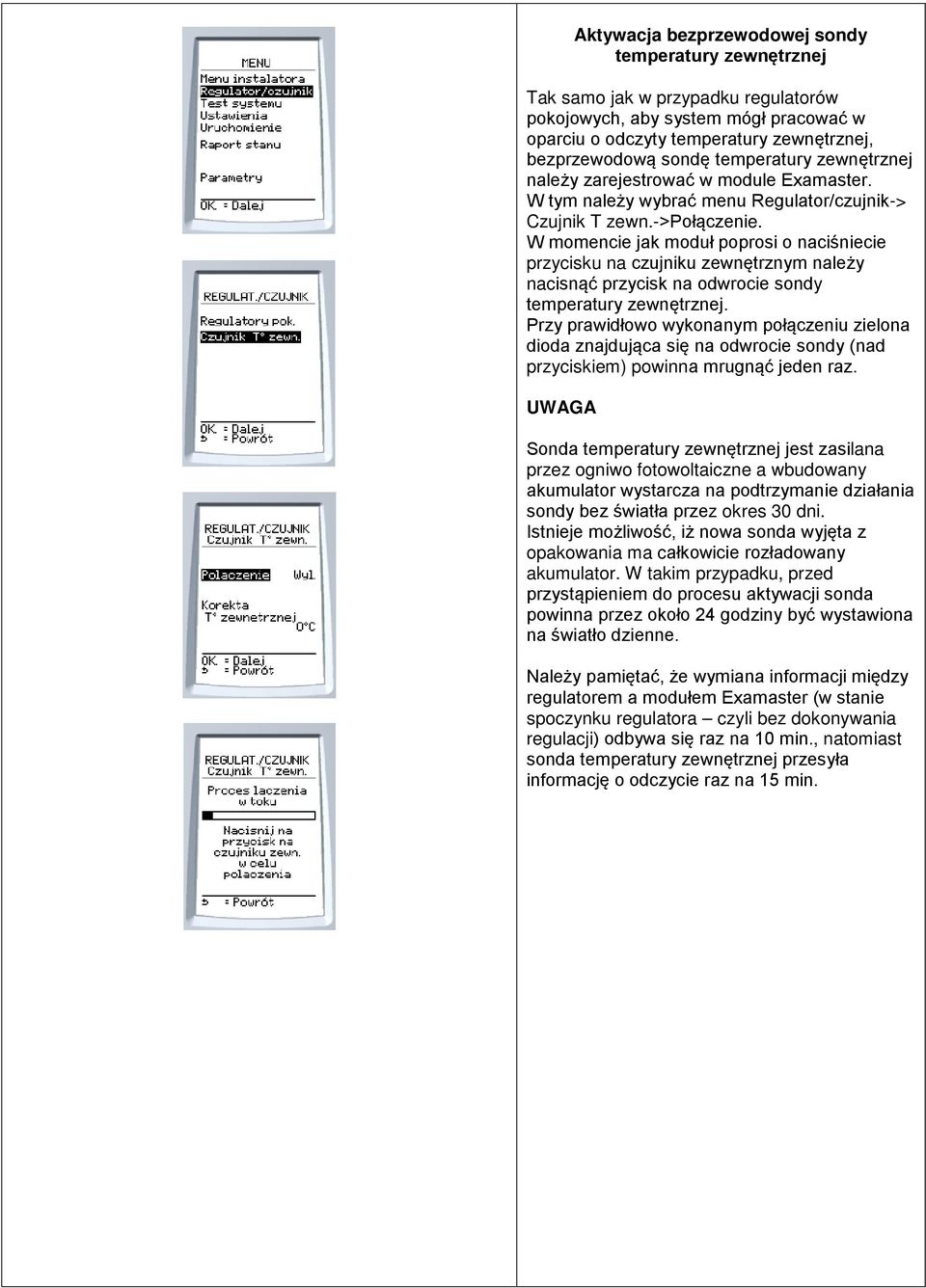

7 Aktywacja bezprzewodowej sondy temperatury zewnętrznej Tak samo jak w przypadku regulatorów pokojowych, aby system mógł pracować w oparciu o odczyty temperatury zewnętrznej, bezprzewodową sondę temperatury zewnętrznej należy zarejestrować w module Examaster. W tym należy wybrać menu Regulator/czujnik-> Czujnik T zewn.->połączenie. W momencie jak moduł poprosi o naciśniecie przycisku na czujniku zewnętrznym należy nacisnąć przycisk na odwrocie sondy temperatury zewnętrznej. Przy prawidłowo wykonanym połączeniu zielona dioda znajdująca się na odwrocie sondy (nad przyciskiem) powinna mrugnąć jeden raz. UWAGA Sonda temperatury zewnętrznej jest zasilana przez ogniwo fotowoltaiczne a wbudowany akumulator wystarcza na podtrzymanie działania sondy bez światła przez okres 30 dni. Istnieje możliwość, iż nowa sonda wyjęta z opakowania ma całkowicie rozładowany akumulator. W takim przypadku, przed przystąpieniem do procesu aktywacji sonda powinna przez około 24 godziny być wystawiona na światło dzienne. Należy pamiętać, że wymiana informacji między regulatorem a modułem Examaster (w stanie spoczynku regulatora czyli bez dokonywania regulacji) odbywa się raz na 10 min., natomiast sonda temperatury zewnętrznej przesyła informację o odczycie raz na 15 min.

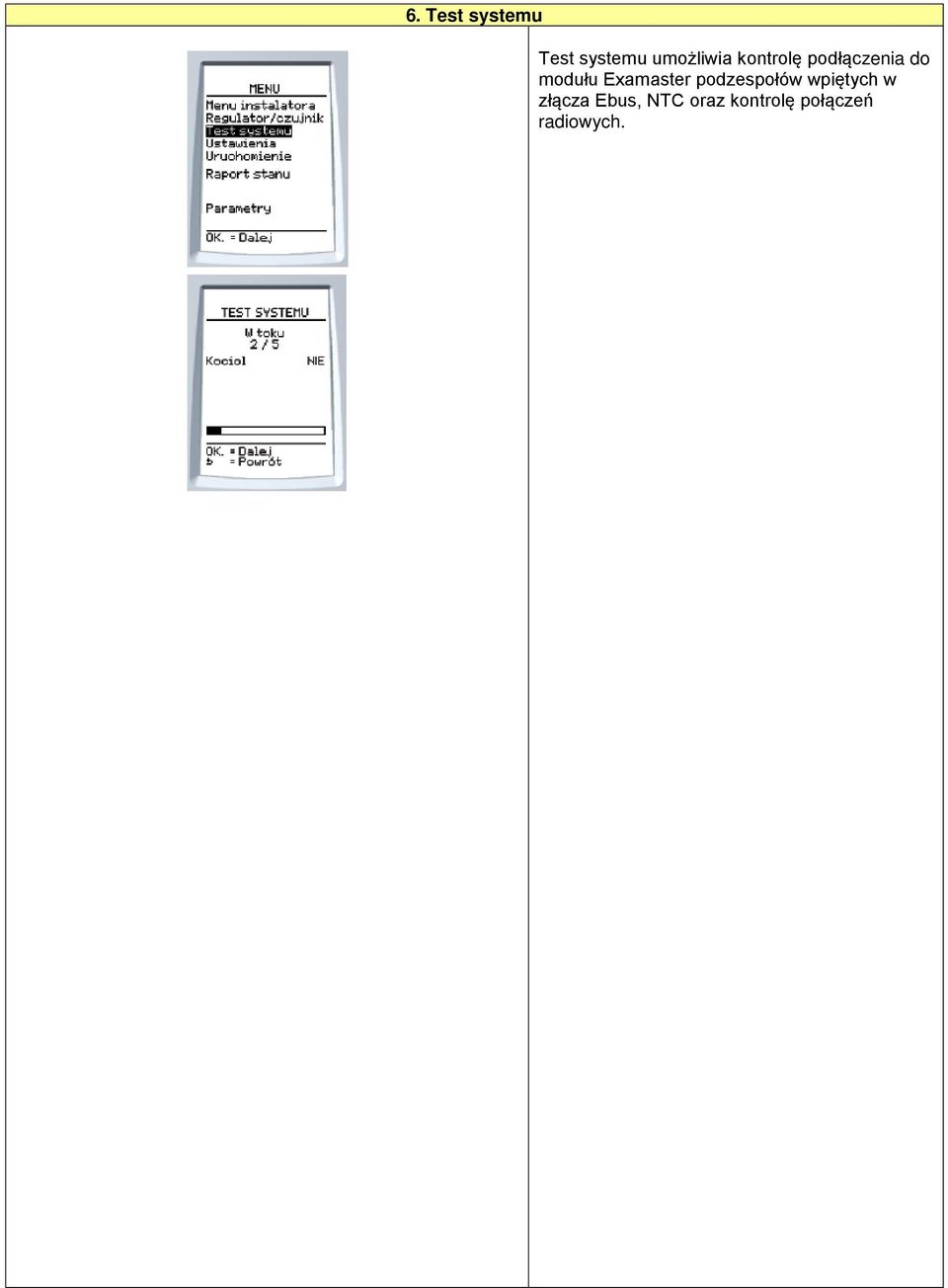

8 6. Test systemu Test systemu umożliwia kontrolę podłączenia do modułu Examaster podzespołów wpiętych w złącza Ebus, NTC oraz kontrolę połączeń radiowych.

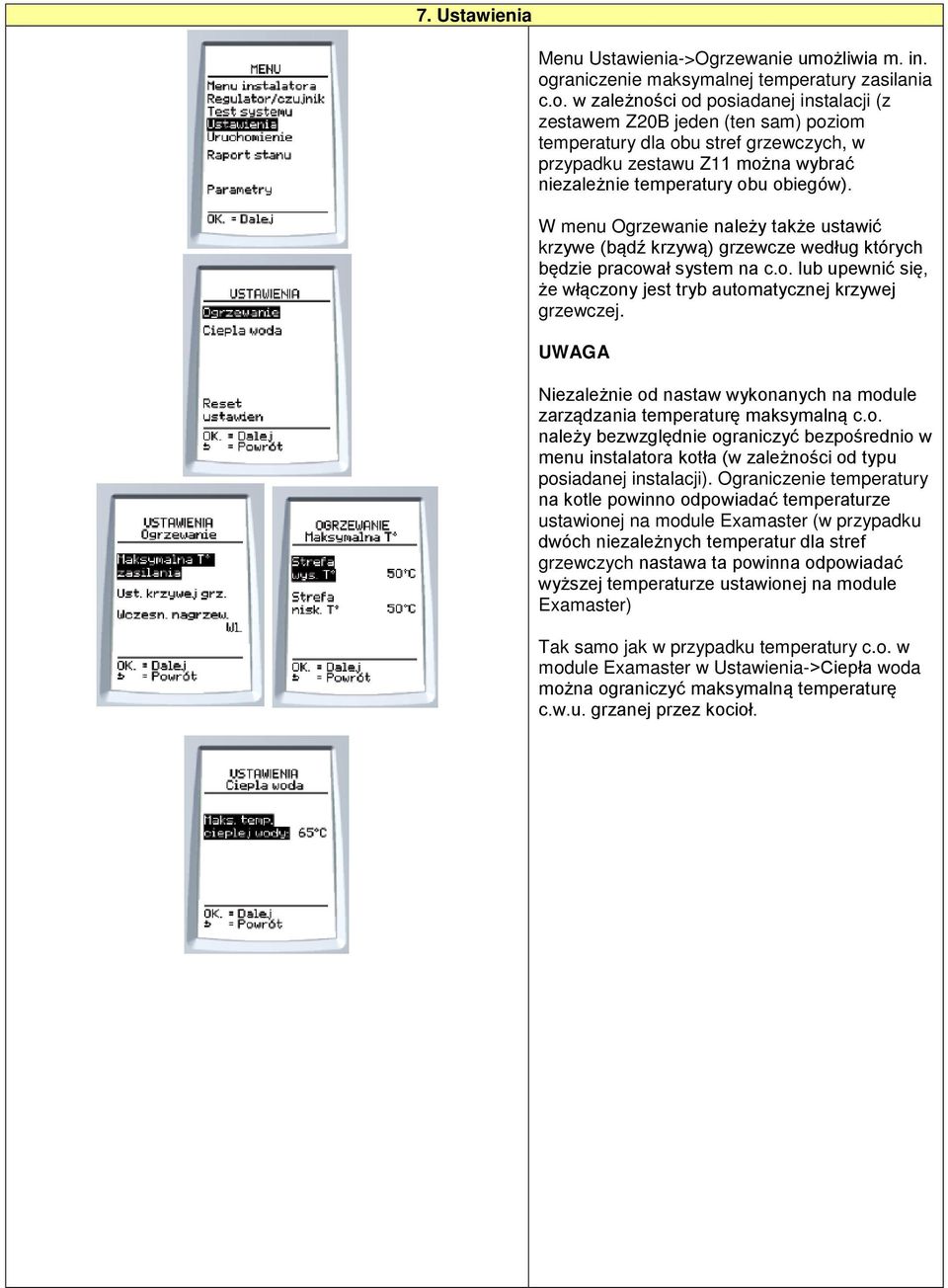

9 7. Ustawienia Menu Ustawienia->Ogrzewanie umożliwia m. in. ograniczenie maksymalnej temperatury zasilania c.o. w zależności od posiadanej instalacji (z zestawem Z20B jeden (ten sam) poziom temperatury dla obu stref grzewczych, w przypadku zestawu Z11 można wybrać niezależnie temperatury obu obiegów). W menu Ogrzewanie należy także ustawić krzywe (bądź krzywą) grzewcze według których będzie pracował system na c.o. lub upewnić się, że włączony jest tryb automatycznej krzywej grzewczej. UWAGA Niezależnie od nastaw wykonanych na module zarządzania temperaturę maksymalną c.o. należy bezwzględnie ograniczyć bezpośrednio w menu instalatora kotła (w zależności od typu posiadanej instalacji). Ograniczenie temperatury na kotle powinno odpowiadać temperaturze ustawionej na module Examaster (w przypadku dwóch niezależnych temperatur dla stref grzewczych nastawa ta powinna odpowiadać wyższej temperaturze ustawionej na module Examaster) Tak samo jak w przypadku temperatury c.o. w module Examaster w Ustawienia->Ciepła woda można ograniczyć maksymalną temperaturę c.w.u. grzanej przez kocioł.

10 8. Uruchomienie Dzięki menu Uruchomienie moduł zarządzający przygotowuje instalację do pracy. Menu Napełnianie umożliwia otwarcie zaworów każdej strefy grzewczej i przygotowanie systemu do napełniania (należy pamiętać o otwarciu wszystkich zaworów w obiegach hydraulicznych) Menu Odpowietrzanie pozwala na uruchomienie pomp i wykonanie rutynowej procedury odpowietrzania (pamiętać o otwarciu poszczególnych odpowietrzniku obiegów grzewczych). SZCZEGÓŁOWE INFORMACJE NA TEMAT PODŁĄCZEŃ I KONFIGURACJI SYSTEMU ZNAJDUJĄ SIĘ W INSTRUKCJACH INSTALACJI POSZCZEGÓLNYCH ELEMENTÓW SYSTEMU.

11
