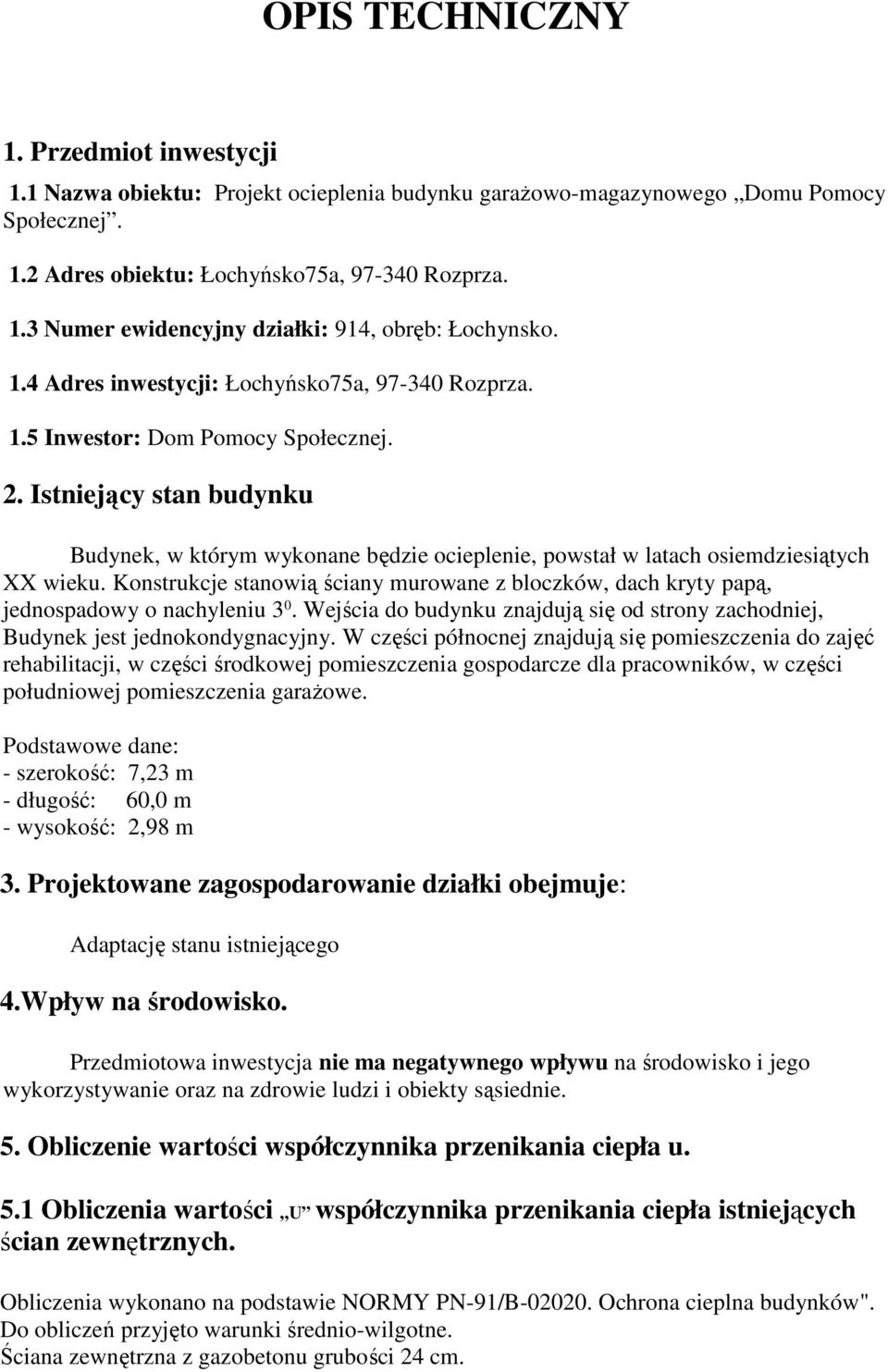

1 OPIS TECHNICZNY 1. Przedmiot inwestycji 1.1 Nazwa obiektu: Projekt ocieplenia budynku garaŝowo-magazynowego Domu Pomocy Społecznej. 1.2 Adres obiektu: Łochyńsko75a, Rozprza. 1.3 Numer ewidencyjny działki: 914, obręb: Łochynsko. 1.4 Adres inwestycji: Łochyńsko75a, Rozprza. 1.5 Inwestor: Dom Pomocy Społecznej. 2. Istniejący stan budynku Budynek, w którym wykonane będzie ocieplenie, powstał w latach osiemdziesiątych XX wieku. Konstrukcje stanowią ściany murowane z bloczków, dach kryty papą, jednospadowy o nachyleniu 3 0. Wejścia do budynku znajdują się od strony zachodniej, Budynek jest jednokondygnacyjny. W części północnej znajdują się pomieszczenia do zajęć rehabilitacji, w części środkowej pomieszczenia gospodarcze dla pracowników, w części południowej pomieszczenia garaŝowe. Podstawowe dane: - szerokość: 7,23 m - długość: 60,0 m - wysokość: 2,98 m 3. Projektowane zagospodarowanie działki obejmuje: Adaptację stanu istniejącego 4.Wpływ na środowisko. Przedmiotowa inwestycja nie ma negatywnego wpływu na środowisko i jego wykorzystywanie oraz na zdrowie ludzi i obiekty sąsiednie. 5. Obliczenie wartości współczynnika przenikania ciepła u. 5.1 Obliczenia wartości U współczynnika przenikania ciepła istniejących ścian zewnętrznych. Obliczenia wykonano na podstawie NORMY PN-91/B Ochrona cieplna budynków". Do obliczeń przyjęto warunki średnio-wilgotne. Ściana zewnętrzna z gazobetonu grubości 24 cm.

2 Ściana z gazobetonu o gr. d = 0,24m. λ= 0,35W/mK Opory przejmowania ciepła dla ścian zewnętrznych: Ri + Re = 0,12 + 0, 04 = 0,16 m 2 K/W Stąd współczynnik przenikania ciepła dla ściany zewnętrznej wynosi: U = 1,19 W/m2K Rl+Re+R =84 Maksymalna wartość współczynnika "U" dla ściany zewnętrznej jednowarstwowej wynosi 0,30 W/m 2 K. W związku z powyŝszym istniejąca ściana nie spełnia wymagań normowych (współczynnik przenikania ciepła znacznie przekroczony) i wymaga ocieplenia. 5.2 Wnioski i zalecenia. Na podstawie dokonanych oględzin istniejących ścian oraz obliczeń termicznych współczynnika przenikania ciepła wynika ze na skutek niespełnionych normowych wymogów ochrony cieplnej budynków w pomieszczeniach występują zjawiska związane z przemarzaniem ścian zewnętrznych, w efekcie czego mogą, powstawać zawilgocenia, miejscowe zagrzybienia, zaciemnienia powłok malarskich, oraz znaczne straty ciepła. Aby wyeliminować w/w zjawiska konieczne jest ocieplenie ścian zewnętrznych, wykonanie na nich szczelnej wyprawy tynkarskiej. 6. Projekt techniczny ocieplenia ścian Cel ociepleń. Celem ocieplenia zewnętrznych ścian osłonowych jest usuniecie uciąŝliwych zjawisk związanych z przemarzaniem budynku. ocieplenie naleŝy wykonać na całej wysokości ścian Opis projektowanych rozwiązań. Ocieplenie wykonane będzie metodą bezspoinową, płytami styropianowymi odmiany EPS W ociepleniu przyjęto grubość styropianu 12 cm. W projekcie przyjęto ocieplenie ścian budynku - systemem STOPTER Jest to metoda zaproponowana, moŝna przyjąć inną metodę spełniającą wymagania przyjęte w metodzie bezspinowej. Powierzchnia do ocieplenia styropianem gr.12cm wynosi:268,34 m 2 Powierzchnia do ocieplenia styropianem gr.3cm wynosi: 1,42 m 2 OGÓLNA CHARAKTERYSTYKA SYSTEMU ATLAS STOPTER jest systemem ocieplania budynków, będącym firmową odmianą metody objętej instrukcją ITB nr 334/ Bezspoinowy system ocieplenia ścian zewnętrznych budynków. Polega on na mocowaniu izolacji termicznej z płyt styropianowych do zewnętrznej powierzchni ścian budynku i wykonaniu na niej warstwy zbrojonej, wyprawy

3 tynkarskiej i powłoki malarskiej. System ATLAS STOPTER z płytami styropianowymi o grubości nie przekraczającej 250 mm sklasyfikowany jest jako nierozprzestrzeniający ognia (NRO). W przypadku systemu ATLAS STOPTER warstwę termoizolacyjną stanowią sezonowane, samogasnące płyty styropianowe odmiany EPS lub EPS SPOSÓB WYKONYWANIA OCIEPLEŃ SYSTEMAMI ATLAS STOPTER Prace naleŝy wykonywać zgodnie z informacjami zawartymi w instrukcji ITB nr 334/2002, Kartach Technicznych poszczególnych elementów systemu, w informacjach zawartych w materiałach technicznych firmy ATLAS. Prace ociepleniowe naleŝy prowadzić w sprzyjających warunkach atmosferycznych. Temperatura podłoŝa i otoczenia, zarówno w trakcie prac, jak i w okresie wysychania poszczególnych materiałów, powinna wynosić od +5 C do +25 C. Elewacja powinna zostać osłonięta i zabezpieczona przed wpływem opadów atmosferycznych, bezpośrednim nasłonecznieniem i działaniem silnego wiatru. PodłoŜe PodłoŜe powinno być nośne, równe i oczyszczone z wszelkich elementów mogących powodować osłabienie przyczepności zaprawy. Luźne lub słabo przylegające fragmenty naleŝy skuć, a ubytki uzupełnić materiałami zalecanymi do tego typu prac. System ATLAS STOPTER moŝna mocować do podłoŝy pokrytych silnie przylegającymi powłokami z farb elewacyjnych lub tynków cienkowarstwowych. Resztki słabo przylegających powłok malarskich powinno się zmyć pod ciśnieniem bądź zeskrobać. W przypadku podłoŝa słabego, pylącego, bądź teŝ podłoŝa o duŝej chłonności naleŝy przeprowadzić gruntowanie emulsją ATLAS UNI-GRUNT. Mocowanie płyt styropianowych Wykonanie ocieplenia naleŝy rozpocząć od zamocowania na ścianie listwy cokołowej. Ułatwia ona zachowanie równomiernego poziomu przy układaniu pierwszej i kolejnych warstw płyt styropianowych, a takŝe stanowi wzmocnienie dolnej krawędzi systemu. Powinno się ją mocować na cokole budynku, nie niŝej niŝ 30 cm nad poziomem gruntu. Ta odległość zapewnia ochronę systemu przed wpływem podciągania kapilarnego wilgoci, a takŝe chroni wyprawę tynkarską przed zabrudzeniami drobinkami błota nanoszonymi przez krople deszczu, odbijające się od chodnika bądź gruntu. Zamiast listew cokołowych dopuszcza się stosowanie pasów siatki pancernej bądź dwóch warstw siatki z włókna szklanego. Następnie przystępujemy do przyklejania izolacji termicznej. Pierwszy rząd płyt mocujemy opierając go na listwie startowej. Kolejne układamy stosując przewiązanie w tzw. cegiełkę. Takie przesunięcie naleŝy wykonać zarówno na powierzchni ściany, jak i na naroŝach budynku. Głównym elementem mocującym styropian do podłoŝa jest zaprawa klejąca ATLAS STOPTER K-20. Nakłada się ją na powierzchnię płyty metodą pasmowo-punktową. Szerokość pryzmy obwodowej ułoŝonej wzdłuŝ krawędzi płyty powinna wynosić co najmniej

4 3 cm. Na pozostałą powierzchnię naleŝy nałoŝyć równomiernie 6 placków o średnicy 8 12 cm. Naniesiona na płytę zaprawa powinna obejmować co najmniej 40% jej powierzchni. Po nałoŝeniu zaprawy, płytę naleŝy bezzwłocznie przyłoŝyć do podłoŝa i docisnąć. W niektórych sytuacjach naleŝy stosować dodatkowe mocowanie w postaci kołków plastikowych w ilości około 4 5 na 1m 2. Zalecane jest ono w naroŝnikach. Głębokość zakotwienia kołków w warstwie konstrukcyjnej ściany wykonanej z materiałów pełnych powinna wynosić min. 6 cm. W materiałach takich jak cegła dziurawka, pustak ceramiczny czy bloczki z betonu komórkowego, łączniki muszą być zakotwione na głębokość min. 9 cm Warstwa zbrojona Warstwę zbrojoną stanowi siatka z włókna szklanego, zatopiona w zaprawie klejącej ATLAS STOPTER K-20. Siatka systemu ATLAS STOPTER posiada odpowiednią wytrzymałość mechaniczną, równy i trwały splot i jest odporna na alkalia. Do wykonania warstwy zbrojonej moŝna przystąpić nie wcześniej niŝ po trzech dniach od przyklejenia płyt. Prace rozpoczynamy od przeszlifowania ewentualnych nierówności płaszczyzny płyt styropianowych. W celu zwiększenia odporności warstwy termoizolacji na uszkodzenia mechaniczne, na wszystkich naroŝach pionowych budynku oraz na naroŝach ościeŝy drzwi i okien, naleŝy wkleić aluminiowe listwy naroŝne ATLAS. W dalszej kolejności naleŝy wzmocnić powierzchnie ścian w sąsiedztwie styku pionowych i poziomych naroŝy otworów okiennych i drzwiowych, poprzez zatopienie w zaprawie pasków siatki o wymiarach ok. 20x30 cm. Paski te powinny być ustawione pod kątem 45 do linii wyznaczonych przez krawędzie ościeŝy. Wykonanie warstwy zbrojonej polega na rozprowadzeniu zaprawy ATLAS STOPTER K-20 równomiernie po całej powierzchni termoizolacji i wtopieniu w nią kolejnych pasów siatki. Wygodnie jest najpierw wcisnąć siatkę w zaprawę jedynie w kilku punktach, a później dokładnie zatopić cały pas pacą zębatą. Prawidłowo zatopiona siatka powinna być całkowicie niewidoczna spod powierzchni kleju i nie powinna bezpośrednio stykać się z powierzchnią płyt. Warstwa zbrojona musi być warstwą ciągłą, tzn. Ŝe kolejne pasy siatki muszą być układane z zakładem min. 10 cm, zaś na naroŝach powinien on wynosić min. 15 cm. Zakłady siatki nie mogą pokrywać się ze spoinami między płytami styropianowymi. W uzasadnionych przypadkach, w części parterowej budynku, a takŝe na cokołach naleŝy stosować dwie warstwy siatki. Ostatnią czynnością jest wygładzenie warstwy zbrojonej pacą metalową. Staranność prac jest szczególnie waŝna, nie tylko ze względów konstrukcyjnych, ale i estetycznych. JeŜeli po wygładzeniu pozostaną jakieś nierówności, to naleŝy je koniecznie zeszlifować, poniewaŝ ze względu na małą grubość wyprawy tynkarskiej (1,5 mm, 2 mm i 3 mm) mogą one uniemoŝliwić jej prawidłowe wykonanie. Warstwa wykończeniowa Warstwę wykończeniową systemu ATLAS STOPTER moŝe stanowić tynk cienkowarstwowy lub tynk cienkowarstwowy pomalowany farbą elewacyjną. Do wykonania warstwy wykończeniowej moŝna przystąpić po około trzech dniach od nałoŝenia warstwy zbrojonej. Bez względu na rodzaj zastosowanego na ociepleniu tynku cienkowarstwowego ATLAS, na warstwie zbrojonej naleŝy wykonać podkład z masy tynkarskiej. Zastosowanie podkładu zapobiega przedostawaniu się do warstwy tynku szlachetnego zanieczyszczeń z zapraw klejących, chroni i wzmacnia podłoŝe, a przede wszystkim zwiększa przyczepność tynku do podłoŝa. Ponadto podkłady mogą stanowić tymczasową warstwę ochronną warstwy zbrojonej (zanim zostanie nałoŝony tynk) przez okres do sześciu miesięcy od ej wykonania.

5 W trakcie ocieplenia wykonywane będą prace polegające na: demontaŝu rur spustowych i rynien, demontaŝu i montaŝu nowych parapetów, demontaŝu i montaŝu nowego oświetlenia, demontaŝu i montaŝu nowych kratek wentylacyjnych, wykonaniu ocieplenia trzech elewacji, uporządkowaniu kabli, demontaŝu i montaŝu nowej instalacji odgromowej, wymianie pokrycia dachowego, demontaŝu i montaŝu nowej stolarki okiennej i drzwiowej (bramy uchylne garaŝowe z drzwiami wewnętrznymi koloru brązowego podnoszone mechanicznie), demontaŝu obróbek blacharskich, demontaŝu kraty w oknie, 6.3 Obliczenie wartości współczynnika przenikania ciepła dla ścian zewnętrznych po ociepleniu projektową warstwą: Obliczenia wykonano na podstawie NORMY PN-91/B-02020,,0chrona cieplna budynków ". Do obliczeń przyjęto warunki średnio - wilgotne. Ściana zewnętrzna z gazobetonu grubości 24 cm z warstwą ocieplającą ze styropianu o gr. 12 cm. - faktura zewnętrzna o gr. ds = 0,002 m λ= l,10w/mk - zewnętrzna warstwa ocieplająca ze styropianu o gr.12cm. λ= 0,04 W/mK - ściana z gazobetonu o gr. d = 0,24 m λ= 0,35 W/mK Opory przejmowania ciepła dla ścian zewnętrznych: Ri + Re = 0,12 + 0, 04 = 0,16 m 2 K/W. Stąd współczynnik przenikania ciepła,,u" dla ściany zewnętrznej wynosi: U = 0,26 W/m 2 K Ri+Re+R =3,847 Maksymalna wartość współczynnika,,u" dla ściany zewnętrznej wynosi 0,30 W/rn 2 K. W związku z powyŝszym istniejące ściany ocieplone 12 cm warstwą styropianu spełniają normowe wymagania ochrony cieplnej budynków oraz zalecany instrukcją, współczynnik przewodzenia ciepła. 6.4 Dane o budynku po ociepleniu: - długość m - szerokość 7.47 m - wysokość 2.98 m

6 6.5 Wnioski, zalecenia i uwagi wykonawcze. Ocieplenie budynku odgrywa bardzo waŝną rolę w jego eksploatacji poniewaŝ: - umoŝliwia zmniejszenie zapotrzebowania na ogrzewanie - poprawia komfort w pomieszczeniach dotychczas nieogrzewanych - zmniejsza destrukcyjny wpływ czynników atmosferycznych na przegrody i przyczynia się do zwiększenia jej trwałości, zabezpiecza przed przenikaniem wód opadowych w głąb ściany oraz przewiewaniem - poprawia estetykę budynku W związku z powyŝszym jakość ociepleń jest bardzo waŝnym zagadnieniem, stąd konieczność sprawowania nadzoru i kontroli nad prowadzonymi robotami oraz prowadzenie ich przez wyspecjalizowane zespoły posiadające wykwalifikowaną kadrę i odpowiedni sprzęt. 6.6 Uwaga: Wszystkie roboty budowlane naleŝy prowadzić zgodnie z,,warunkami Technicznymi Wykonania i Odbioru Robot Budowlano - MontaŜowych", Specyfikacją Techniczną Wykonania Robót oraz obowiązującymi przepisami BHP pod nadzorem osoby upowaŝnionej do tych prac.

7 OPIS KOLORYSTYKI ELEWACJI 1. ZAKRES OPRACOWANIA Zakres niniejszego opracowania obejmuje opis kolorystyki elewacji. 2. PROPONOWANE ROZWIĄZANIA 2.1 Ściany elewacji proponuje się pomalować w kolorze jasny Ŝółty. 2.2 OścieŜa proponuje się pomalować w kolorze jasny Ŝółty. 2.3 Nowe bramy garaŝowe zakupione w kolorze brązowym. 2.4 Obróbki blacharskie z blachy powlekanej w kolorze brązowym. 2.5 Parapety z blachy powlekanej w kolorze brązowym. 2.6 Cokół wykonany jako tynk silikonowy w kolorze pomarańczowym. 2.7 Drzwi wejściowe z hamulcem z PCW w kolorze białym
