1 Załącznik Nr 2 SZCZEGÓŁOWY OPIS ZAMÓWIENIA 1. Szczegółowy zakres przedmiotu umowy: Przedmiotem zamówienia jest Wykonanie usługi konserwacji, napraw awaryjnych, demontażu i montażu urządzeń Systemów Sygnalizacji Włamania i Napadu (SSWiN), Systemów Kontroli Dostępu (SKD), Systemu Zarządzania Budynkiem (BMS) oraz Systemów Telewizji Przemysłowej (STVP) w obiektach administrowanych przez ZAMAWIAJĄCEGO oraz jednostkach organizacyjnych, będących na zaopatrzeniu 1 BLTr. zgodnie z NORMĄ OBRONNĄ NO-04-A Obiekty wojskowe Systemy alarmowe część 8: Eksploatacja oraz obowiązującymi Polskimi Normami. Konserwacja jest zespołem czynności zapewniających utrzymanie systemów i urządzeń alarmowych, systemów kontroli dostępu, systemów telewizji przemysłowej w pełnej gotowości do pracy oraz zapewnienie warunków ich użytkowania określonych w przepisach technicznych poprzez usuwanie niesprawności, a także czyszczenie, smarowanie, regulowanie oraz dostrajanie parametrów technicznych. Wszystkie stwierdzone niesprawności i usterki mające wpływ na pracę wymienionych systemów muszą być usunięte w trakcie prowadzonych konserwacji i przeglądów. 2. Firma przystępująca do wykonania przedmiotu zamówienia powinna spełniać warunki zawarte w ustawie z dnia r. o ochronie informacji niejawnych (Dz. U nr 182 poz z późn. zm.), ustawie z dnia r. o ochronie osób i mienia (Dz. U. z 2005 r., Nr 145, poz z późn. zm.) i wydanymi na ich podstawie stosownymi rozporządzeniami oraz powinna przedstawić następujące dokumenty: 1) ważną koncesję wydaną przez Ministerstwo Spraw Wewnętrznych i Administracji na prowadzenia działalności w zakresie ochrony osób i mienia realizowane w formie stosowania elektronicznych urządzeń i systemów alarmowych; 2) świadectwo bezpieczeństwa przemysłowego, co najmniej III stopnia do klauzuli,,tajne ; 3) potwierdzenie prowadzenia działalności gospodarczej w zakresie konserwacji i przeglądów technicznych systemów alarmowych; 4) oświadczenie o dysponowaniu wykwalifikowanymi pracownikami przewidzianymi do realizacji zamierzenia, posiadającymi: a) legitymację pracownika zabezpieczenia technicznego wpisanego na listę kwalifikowanych pracowników zabezpieczenia technicznego oraz świadectwa ukończenia kursów w zakresie instalowania i konserwacji systemów klasy SA-4 przez co najmniej jednego z pracowników, natomiast drugi pracownik minimum klasy SA3 przy wykonywaniu prac konserwacyjnych, naprawczych i montażowych b) zaświadczenia o przeszkoleniu z ochrony informacji niejawnych oraz poświadczenia bezpieczeństwa osobowego dla wszystkich pracowników realizujących przedmiot zamówienia uprawniające do dostępu do informacji niejawnych o klauzuli, co najmniej,,poufne, a dla kompleksu 0030 Leśna,,TAJNE 5) oświadczenie o posiadaniu przez minimum jednego pracownika przewidzianego do realizacji przedmiotu zamówienia - autoryzacji (certyfikatu) producenta na naprawy i konserwację systemów włamania i napadu opartych na centralach Galaxy, systemu telewizji przemysłowej Bosch oraz systemu kontroli dostępu Andover Continuum a także systemu wizualizacji IFTER 3. Czynności podlegające wykonaniu podczas kwartalnej konserwacji systemów alarmowych (SSWiN): 1) Wewnętrzne i zewnętrzne systemy alarmowe: a) Wysłuchanie uwag użytkownika dotyczących wewnętrznego systemu alarmowego, uwagi zapisać i umieścić w protokole konserwacji; b) Uwzględnienie próśb i uwag użytkownika systemu, o ile są zasadne i nie wiążą się Strona 1 z 15

2 z jego modernizacją. c) Czynności wyszczególnione w Normie Obronnej NO-04-A004-8 tablica 6 pkt. 4 Sprawdzenie systemów i urządzeń alarmowych wg algorytmu. 2) Elementy wykrywające - czujki: a) Sprawdzenie stanu ilościowego zamontowanych czujek i ich kompletności; b) Sprawdzenie skuteczności obwodu antysabotażowego poprzez zdjęcie obudowy czujki, a także jej oczyszczenie; c) Sprawdzenie hermetyczności obudów, oczyszczenie z kurzu i innych zanieczyszczeń; d) Sprawdzenie, czy w dozorowanym pomieszczeniu, strefie nie występują czynniki mogące wywoływać fałszywe alarmy; e) Sprawdzenie zasięgu działania, wykonanie próby działania, a także ewentualna korekta ustawień kąta obserwacji czujki; f) Sprawdzenie wartości napięcia zasilającego dla poszczególnych czujek systemu alarmowego; g) Usunięcie niesprawności. 3) Przycisk napadowy przewodowy, bezprzewodowy i kontrolny: a) Sprawdzenie skuteczności działania wszystkich przycisków antynapadowych poprzez kolejne naciśnięcie ich i stwierdzenie, czy jest odzwierciedlenie tej czynności w postaci alarmu dźwiękowego (akustycznego) lub optycznego w Lokalnym Centrum Nadzoru; b) Sprawdzenie wartości napięcia zasilania w przyciskach bezprzewodowych; c) Usunięcie niesprawności. 4) Element decyzyjny - centrala alarmowa: a) Sprawdzenie centrali alarmowej zgodnie z zaleceniami producenta - przeprowadzić test centrali; b) Sprawdzenie stabilności zamontowania centrali alarmowej oraz jej wszystkich przyłączy; c) Sprawdzenie zegara centrali i porównanie z czasem rzeczywistym, w przypadku rozbieżności dokonać korekty czasu; d) Sprawdzenie zgodności przyporządkowania linii dozorowych z istniejącym opisem systemu; e) Wykonanie wydruku konfiguracji systemu, (gdy centrala ma taką opcję) oraz historii zdarzeń, np. próby działania dla wszystkich czujek; f) Sprawdzenie zgodności przyporządkowania linii dozorowych z istniejącym opisem systemu w programie konsolidującym systemy alarmowe; g) Usunięcie niesprawności. 5) Urządzenia sygnalizacyjne - sygnalizatory: a) Sprawdzenie poprawności działania każdego sygnalizatora akustycznego, optyczno- akustycznego pod względem: czasu działania, źródła pobudzenia, natężenia dźwięku; b) Sprawdzenie stabilności zamocowania sygnalizatora i jego połączeń; c) Usunięcie niesprawności. 6) Urządzenia rejestrujące - mechaniczne, elektroniczne: a) Sprawdzenie, czy rejestrowane są wszystkie zdarzenia zaistniałe w systemie (alarmowe, techniczne - awarie, testy); b) Sprawdzenie czytelności wydruku w przypadku mechanicznych rejestratorów; c) Sprawdzenie i ewentualne ustawienie rzeczywistego czasu i daty; d) Sprawdzenie stabilności połączeń; Strona 2 z 15

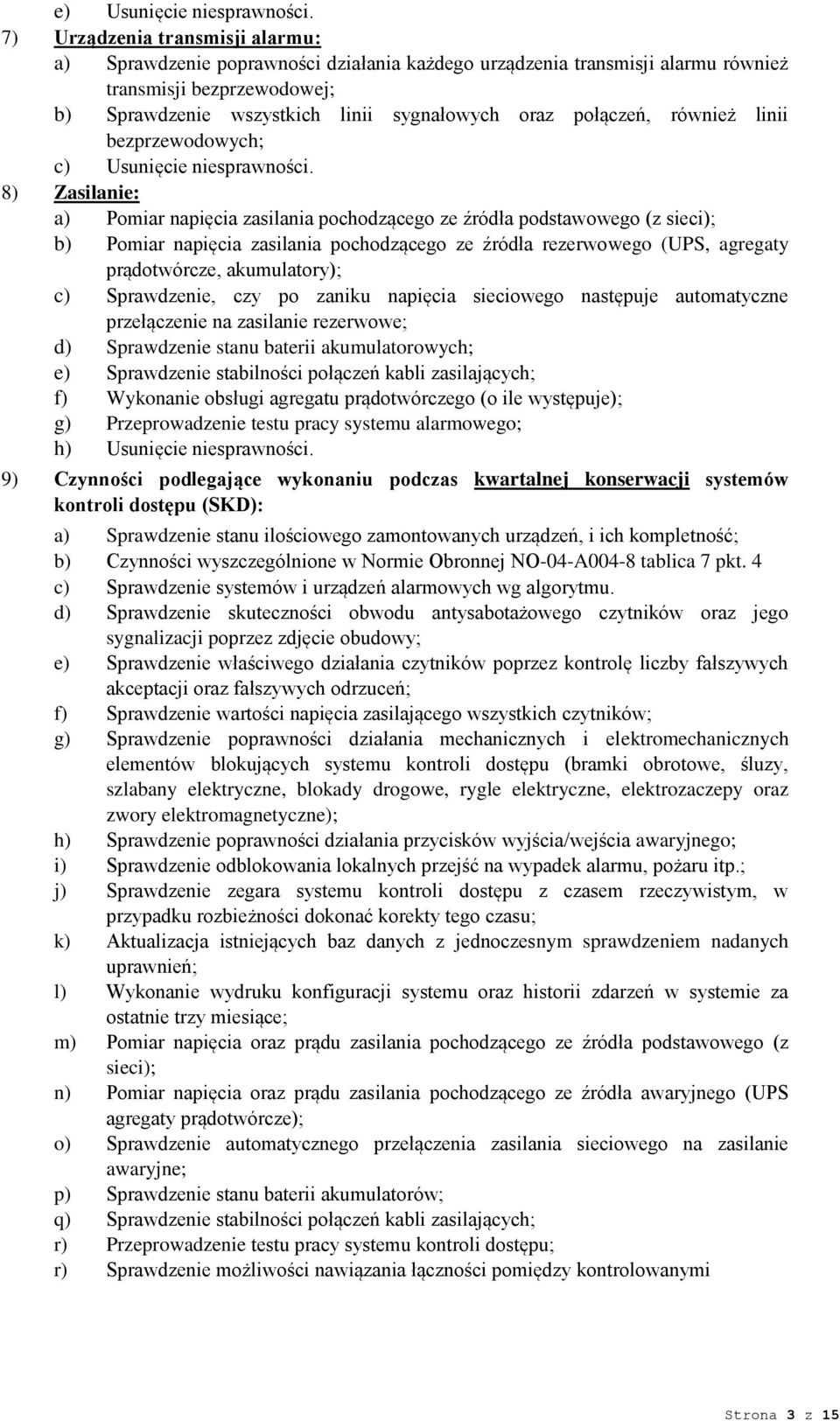

3 e) Usunięcie niesprawności. 7) Urządzenia transmisji alarmu: a) Sprawdzenie poprawności działania każdego urządzenia transmisji alarmu również transmisji bezprzewodowej; b) Sprawdzenie wszystkich linii sygnałowych oraz połączeń, również linii bezprzewodowych; c) Usunięcie niesprawności. 8) Zasilanie: a) Pomiar napięcia zasilania pochodzącego ze źródła podstawowego (z sieci); b) Pomiar napięcia zasilania pochodzącego ze źródła rezerwowego (UPS, agregaty prądotwórcze, akumulatory); c) Sprawdzenie, czy po zaniku napięcia sieciowego następuje automatyczne przełączenie na zasilanie rezerwowe; d) Sprawdzenie stanu baterii akumulatorowych; e) Sprawdzenie stabilności połączeń kabli zasilających; f) Wykonanie obsługi agregatu prądotwórczego (o ile występuje); g) Przeprowadzenie testu pracy systemu alarmowego; h) Usunięcie niesprawności. 9) Czynności podlegające wykonaniu podczas kwartalnej konserwacji systemów kontroli dostępu (SKD): a) Sprawdzenie stanu ilościowego zamontowanych urządzeń, i ich kompletność; b) Czynności wyszczególnione w Normie Obronnej NO-04-A004-8 tablica 7 pkt. 4 c) Sprawdzenie systemów i urządzeń alarmowych wg algorytmu. d) Sprawdzenie skuteczności obwodu antysabotażowego czytników oraz jego sygnalizacji poprzez zdjęcie obudowy; e) Sprawdzenie właściwego działania czytników poprzez kontrolę liczby fałszywych akceptacji oraz fałszywych odrzuceń; f) Sprawdzenie wartości napięcia zasilającego wszystkich czytników; g) Sprawdzenie poprawności działania mechanicznych i elektromechanicznych elementów blokujących systemu kontroli dostępu (bramki obrotowe, śluzy, szlabany elektryczne, blokady drogowe, rygle elektryczne, elektrozaczepy oraz zwory elektromagnetyczne); h) Sprawdzenie poprawności działania przycisków wyjścia/wejścia awaryjnego; i) Sprawdzenie odblokowania lokalnych przejść na wypadek alarmu, pożaru itp.; j) Sprawdzenie zegara systemu kontroli dostępu z czasem rzeczywistym, w przypadku rozbieżności dokonać korekty tego czasu; k) Aktualizacja istniejących baz danych z jednoczesnym sprawdzeniem nadanych uprawnień; l) Wykonanie wydruku konfiguracji systemu oraz historii zdarzeń w systemie za ostatnie trzy miesiące; m) Pomiar napięcia oraz prądu zasilania pochodzącego ze źródła podstawowego (z sieci); n) Pomiar napięcia oraz prądu zasilania pochodzącego ze źródła awaryjnego (UPS agregaty prądotwórcze); o) Sprawdzenie automatycznego przełączenia zasilania sieciowego na zasilanie awaryjne; p) Sprawdzenie stanu baterii akumulatorów; q) Sprawdzenie stabilności połączeń kabli zasilających; r) Przeprowadzenie testu pracy systemu kontroli dostępu; r) Sprawdzenie możliwości nawiązania łączności pomiędzy kontrolowanymi Strona 3 z 15

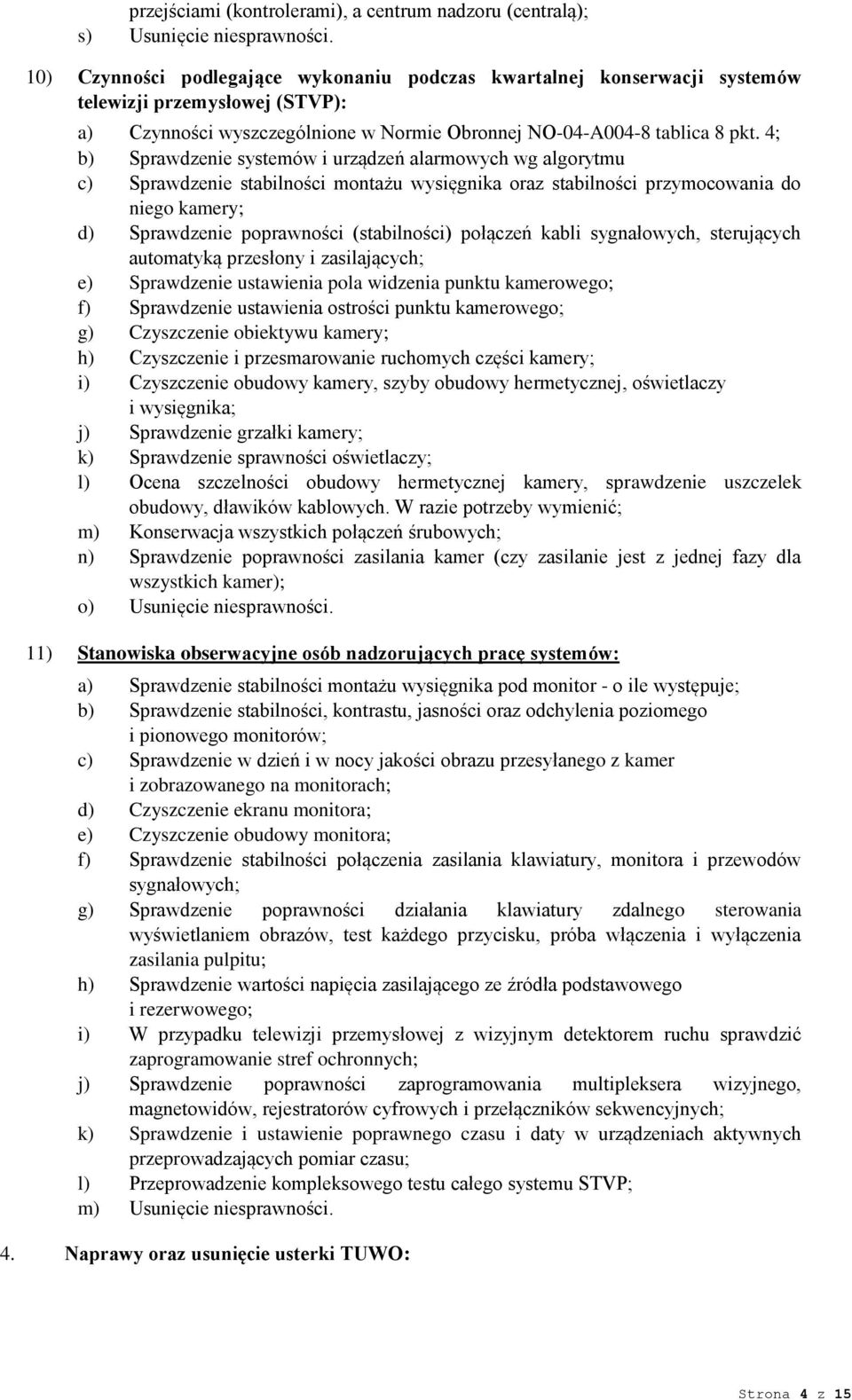

4 przejściami (kontrolerami), a centrum nadzoru (centralą); s) Usunięcie niesprawności. 10) Czynności podlegające wykonaniu podczas kwartalnej konserwacji systemów telewizji przemysłowej (STVP): a) Czynności wyszczególnione w Normie Obronnej NO-04-A004-8 tablica 8 pkt. 4; b) Sprawdzenie systemów i urządzeń alarmowych wg algorytmu c) Sprawdzenie stabilności montażu wysięgnika oraz stabilności przymocowania do niego kamery; d) Sprawdzenie poprawności (stabilności) połączeń kabli sygnałowych, sterujących automatyką przesłony i zasilających; e) Sprawdzenie ustawienia pola widzenia punktu kamerowego; f) Sprawdzenie ustawienia ostrości punktu kamerowego; g) Czyszczenie obiektywu kamery; h) Czyszczenie i przesmarowanie ruchomych części kamery; i) Czyszczenie obudowy kamery, szyby obudowy hermetycznej, oświetlaczy i wysięgnika; j) Sprawdzenie grzałki kamery; k) Sprawdzenie sprawności oświetlaczy; l) Ocena szczelności obudowy hermetycznej kamery, sprawdzenie uszczelek obudowy, dławików kablowych. W razie potrzeby wymienić; m) Konserwacja wszystkich połączeń śrubowych; n) Sprawdzenie poprawności zasilania kamer (czy zasilanie jest z jednej fazy dla wszystkich kamer); o) Usunięcie niesprawności. 11) Stanowiska obserwacyjne osób nadzorujących pracę systemów: a) Sprawdzenie stabilności montażu wysięgnika pod monitor - o ile występuje; b) Sprawdzenie stabilności, kontrastu, jasności oraz odchylenia poziomego i pionowego monitorów; c) Sprawdzenie w dzień i w nocy jakości obrazu przesyłanego z kamer i zobrazowanego na monitorach; d) Czyszczenie ekranu monitora; e) Czyszczenie obudowy monitora; f) Sprawdzenie stabilności połączenia zasilania klawiatury, monitora i przewodów sygnałowych; g) Sprawdzenie poprawności działania klawiatury zdalnego sterowania wyświetlaniem obrazów, test każdego przycisku, próba włączenia i wyłączenia zasilania pulpitu; h) Sprawdzenie wartości napięcia zasilającego ze źródła podstawowego i rezerwowego; i) W przypadku telewizji przemysłowej z wizyjnym detektorem ruchu sprawdzić zaprogramowanie stref ochronnych; j) Sprawdzenie poprawności zaprogramowania multipleksera wizyjnego, magnetowidów, rejestratorów cyfrowych i przełączników sekwencyjnych; k) Sprawdzenie i ustawienie poprawnego czasu i daty w urządzeniach aktywnych przeprowadzających pomiar czasu; l) Przeprowadzenie kompleksowego testu całego systemu STVP; m) Usunięcie niesprawności. 4. Naprawy oraz usunięcie usterki TUWO: Strona 4 z 15

5 5.1. Usługa naprawy awaryjnej polega na usunięciu skutków wystąpienia niesprawności oraz doprowadzeniu TUWO do pełnej sprawności technicznej W przypadku wystąpienia usterki w którymkolwiek z TUWO, procedura działania ma być realizowana według następujących zasad: 1) Zgłoszenie usterki do WYKONAWCY nastąpi bezzwłocznie telefonicznie z odnotowaniem miejsca, dnia i godziny na nr tel, em lub faksem; 2) Zgłoszenia usterki do WYKONAWCY dokonują osoby wyszczególnione w umowie, przesyłając jednocześnie potwierdzenie do wiadomości ZAMAWIAJĄCEGO formularzem zgłoszenie usterki zgodnie z załącznikiem nr 5 do Umowy. 3) Moment rozpoczęcia usuwania usterki nastąpi nie później niż 4 godziny dla SKD, SSWiN (klasa SA-4 i SA-3) a dla systemu STVP nie później niż 12 godziny od momentu powiadomienia WYKONAWCY przez ww. osoby. 4) Niezwłocznie po przybyciu do miejsca zainstalowania TUWO w obiektach administrowanych przez ZAMAWIAJĄCEGO, WYKONAWCA zobowiązuje się ustalić następujące okoliczności: a) przyczynę awarii; b) uszkodzone części; c) przewidywany koszt zakupu uszkodzonych części; d) przewidywaną ilość roboczogodzin na wykonanie naprawy; e) przewidywane wynagrodzenie za wykonanie naprawy; f) ewentualne okoliczności wskazujące na konieczność dokonania naprawy poza miejscem położenia obiektów ZAMAWIAJĄCEGO Z przeprowadzonych czynności, o których mowa w pkt. 4 WYKONAWCA wraz z ADMINISTRATOREM systemu sporządzi protokół awarii i przedstawi do zatwierdzenia upoważnionemu przedstawicielowi ZAMAWIAJĄCEGO. Wzór protokołu stanowi załącznik nr 8 do Umowy. a) WYKONAWCA w protokole awarii (konieczności) ujmuje: b) koszt zastosowanych materiałów (bez dodatkowych kosztów ); c) stawkę rzeczywistej roboczogodziny (obejmującej koszty transportu, koszty pośrednie i zysk); d) przewidywany czas naprawy (ilość roboczogodzin określana będzie każdorazowo na podstawie przewidywanego zużycia czasu pracy przez pracownika serwisu) ZAMAWIAJĄCY niezwłocznie zweryfikuje dane zawarte w protokole awarii i wystawi pisemne zlecenie, w którym zostanie uzgodniony zakres prac do wykonania, koszt naprawy oraz termin odbioru wykonania usługi. Wzór zlecenia stanowi załącznik nr 7 do Umowy Naprawy powinny być dokonywane w miejscu instalacji urządzeń, a w przypadku niemożności dokonania naprawy na miejscu i konieczności dostarczenia sprzętu do punktu serwisowego - koszt dostarczenia uszkodzonego sprzętu do i z punktu serwisowego pokrywa WYKONAWCA WYKONAWCA w przypadku braku możliwości naprawy systemów w siedzibie ZAMAWIAJĄCEGO, zobowiązany będzie w terminie do 48 godzin, na swój koszt, do podstawienia urządzeń zastępczych o parametrach nie gorszych niż funkcjonujące dotychczas w systemie lub innych za zgodą ZAMAWIAJĄCEGO Jeżeli naprawa danego podzespołu czy urządzenia wymaga użycia lub zastosowania urządzeń, bądź ich elementów, które nie są już produkowane, produkowane na specjalne zamówienie lub nie są dostępne z przyczyn niezależnych od WYKONAWCY, STRONY ustalają w formie pisemnej inny termin wykonania Strona 5 z 15

6 naprawy Do zakupionych urządzeń i części zamiennych WYKONAWCA nie będzie doliczał żadnych dodatkowych kosztów Ostateczny koszt naprawy zostanie określony po wykonanej naprawie w sporządzonym kosztorysie powykonawczym załącznik nr 6 do Umowy Do momentu uzyskania przez osoby upoważnione akceptacji kosztów naprawy awaryjnej, na czas naprawy uszkodzonego urządzenia wchodzącego w skład systemu, WYKONAWCA zastosuje nieodpłatnie urządzenie zastępcze w celu utrzymania sprawności systemu, takiego samego lub o podobnych, ale nie gorszych parametrach, jednak nie dłużej niż 30 dni Zamawiający wymaga by zespół realizujący przedmiot zamówienia składał się minimum z dwóch pracowników wykonawcy. 5. Sposób i warunki realizacji usługi demontażu i montażu 7.1. Demontaż, montaż TUWO wykonywany będzie w przypadku remontu pomieszczeń, w których jest zamontowany system, jego likwidacji, bądź konieczności przeniesienia. Procedura działania w przypadku demontażu, montażu TUWO lub jego części będzie realizowana następująco: Przedstawiciel Firmy (serwisant) i Administrator systemu sporządzi protokół awarii/konieczności, którego wzór stanowi załącznik nr 8 do Umowy Po zatwierdzeniu protokołu awarii/konieczności ZAMAWIAJĄCY wystawi zlecenie (zgodnie ze wzorem) załącznik nr 7 na podstawie, którego WYKONAWCA będzie zobowiązany wykonać prace demontażowe, montażowe Ostateczny koszt usługi zostanie określony w sporządzonym kosztorysie powykonawczym załącznik nr 6 do Umowy. 7. Techniczne Urządzenia Wspomagające Ochronę powinny być konserwowane i naprawiane zgodnie z: 7.1. PN-EN :2009 Systemy alarmowe - systemy sygnalizacji włamania i napadu część 1 wymagania systemowe, ogólne, podstawowe PN Systemy alarmowe - systemy sygnalizacji włamania i napadu część centrale alarmowe PN-EN :2009 Systemy alarmowe - systemy sygnalizacji włamania i napadu część 2-2 czujki sygnalizujące włamanie, pasywne czujki podczerwieni PN-EN :2009 Systemy alarmowe - systemy sygnalizacji włamania i napadu część 2-4 dualne czujki pasywnej podczerwieni i mikrofalowe PN-EN :2009 Systemy alarmowe - systemy sygnalizacji włamania i napadu część 2-3 czujki mikrofalowe PN-EN :2009 Systemy alarmowe - systemy sygnalizacji włamania i napadu część 2-5 dualne czujki pasywne i ultradźwiękowe PN-EN :2009 Systemy alarmowe - systemy sygnalizacji włamania i napadu część 2-6 czujki magnetyczne PN-EN :2009 Systemy alarmowe - systemy sygnalizacji włamania i napadu część 5-3 systemy bezprzewodowe PN-EN :2008 Systemy alarmowe - systemy sygnalizacji włamania i napadu część 6 zasilacze PN-EN 50132:2002 Systemy alarmowe - systemy dozorowe CCTV PN-EN 50133:2002 Systemy alarmowe - systemy kontroli dostępu PN-EN 50134:2002 Systemy alarmowe osobiste PN-EN 50136:2002 Systemy alarmowe - urządzenia i systemy transmisji alarmu. Strona 6 z 15

7 7.14. PN- EN 54-1: 1998 Systemy sygnalizacji pożarowej PN-EN ISO/IEC i 2 Deklaracja zgodności NO-04 - A004 - Obiekty wojskowe - Systemy Alarmowe - część 1, 2, 4, 5, 6, 7, Wykaz technicznych systemów wspomagających ochronę w poszczególnych obiektach Kompleks wojskowy Warszawa ul. Leśna Tabela urządzeń wchodzących w skład Systemu Sygnalizacji Włamania i Napadu i p.poż 1. Centrala alarmowa GALAXY 5 2. Moduł RIO Czujka PIR Czujka sejsmiczna W Czujnik magnetyczny MC Czujka podczerwieni RK Czujka mikrofalowa Alfa Czujka dualna 9 9. Czujka dymu Bariera podczerwieni CIAS NEWTON PLUS Klawiatura MK Ręczny przycisk napadowy/medyk Pilot napadowy Odbiornik napadowy Sygnalizator wew. akustyczny Sygnalizator zew. Akustyczno-optyczny Akumulator Zasilacz UPS APC 6 Tabela urządzeń wchodzących w skład Systemu Kontroli Dostępu 1. Stacja SKD CONTINUUM 3 2. Kontroler Sieciowy SKD NetController II 8 3. Moduł SKD AC-1A Czytnik SKD ASR 702W Zwora elektromagnetyczna FE Strona 7 z 15

8 6. Przycisk otwarcia drzwi Konwerter TR Konwerter RTH-FO Moxa 9. Zasilacz buforowy Zasilacz PSU Komputer Server HP ProLiant DL, ML DL380, ML320, Macierz dyskowa QNAP TS Stacja Robocza Hercules Panel Intercom Akumulator Bramka uchylna KABA Argus HSB Furta obrotowa Bramka/tripod 4 Tabela urządzeń wchodzących w skład Telewizji Przemysłowej 1. Kamera stacjonarne LTC 0495/ Kamera kopułkowa FlexiDome 2 3. Kamera obrotowa Bosch AutoDome 6 4. Monitor CCTV BOSCH MON201CL Oświetlacz podczerwieni YK Zasilacz Rejestrator cyfrowy PELCO 5 8. Macierz dyskowa Bosch DVA-16K 16050RA 1 9. Klawiatura CCTV BOSCH KBD Universal Konwerter Brabancja 2000 APP V300ARM, TM APP V Videodomofon Moduł zbiorczy CCTV APP MidiRack Odbiornik wizji POLVISION TPVR-3M UPS rack Smart Tabela urządzeń wchodzących w skład Systemu BMS bud. 20 K-0030 (System Zarządzania Budynkiem) Nazwa urządzenia Symbol Ilość/szt. 1. Monitor 42 LG 1 Strona 8 z 15

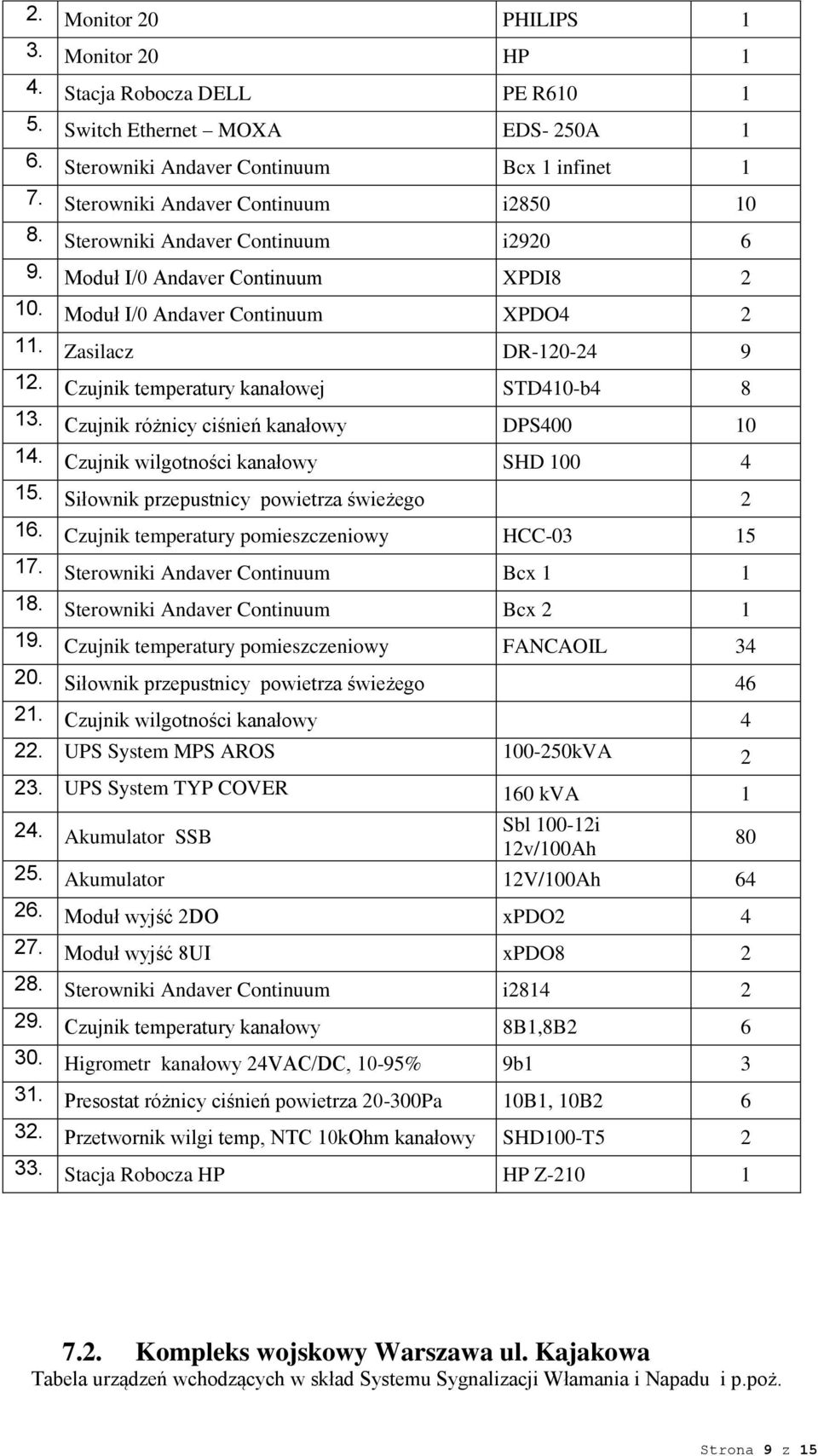

9 2. Monitor 20 PHILIPS 1 3. Monitor 20 HP 1 4. Stacja Robocza DELL PE R Switch Ethernet MOXA EDS- 250A 1 6. Sterowniki Andaver Continuum Bcx 1 infinet 1 7. Sterowniki Andaver Continuum i Sterowniki Andaver Continuum i Moduł I/0 Andaver Continuum XPDI Moduł I/0 Andaver Continuum XPDO Zasilacz DR Czujnik temperatury kanałowej STD410-b Czujnik różnicy ciśnień kanałowy DPS Czujnik wilgotności kanałowy SHD Siłownik przepustnicy powietrza świeżego Czujnik temperatury pomieszczeniowy HCC Sterowniki Andaver Continuum Bcx Sterowniki Andaver Continuum Bcx Czujnik temperatury pomieszczeniowy FANCAOIL Siłownik przepustnicy powietrza świeżego Czujnik wilgotności kanałowy UPS System MPS AROS kVA UPS System TYP COVER 160 kva Sbl i Akumulator SSB 12v/100Ah Akumulator 12V/100Ah Moduł wyjść 2DO xpdo Moduł wyjść 8UI xpdo Sterowniki Andaver Continuum i Czujnik temperatury kanałowy 8B1,8B Higrometr kanałowy 24VAC/DC, 10-95% 9b Presostat różnicy ciśnień powietrza Pa 10B1, 10B Przetwornik wilgi temp, NTC 10kOhm kanałowy SHD100-T Stacja Robocza HP HP Z Kompleks wojskowy Warszawa ul. Kajakowa Tabela urządzeń wchodzących w skład Systemu Sygnalizacji Włamania i Napadu i p.poż. Strona 9 z 15

10 1. Centrala alarmowa GALAXY 3 2. Moduł RIO Czujka PIR Czujka sejsmiczna W Czujnik magnetyczny MC Czujka podczerwieni RK Czujka mikrofalowa Alfa Klawiatura MK Ręczny przycisk napadowy/medyk Pilot napadowy Odbiornik napadowy Sygnalizator wew. akustyczny Sygnalizator zew. Akustyczno-optyczny Akumulator Zasilacz UPS 3 Tabela urządzeń wchodzących w skład Systemu Kontroli Dostępu 1. Kontroler Sieciowy SKD NetController II 1 2. Czytnik SKD ASR 702W Zwora elektromagnetyczna Moduł SKD AC-1A Przycisk otwarcia drzwi Zasilacz buforowy Zasilacz sterowania sieciowego 3 8. Akumulator Furta obrotowa Bramka/tripod 1 Tabela urządzeń wchodzących w skład Telewizji Przemysłowej 1. Kamera stacjonarne LTC 0495/ Kamera obrotowa VDC Strona 10 z 15

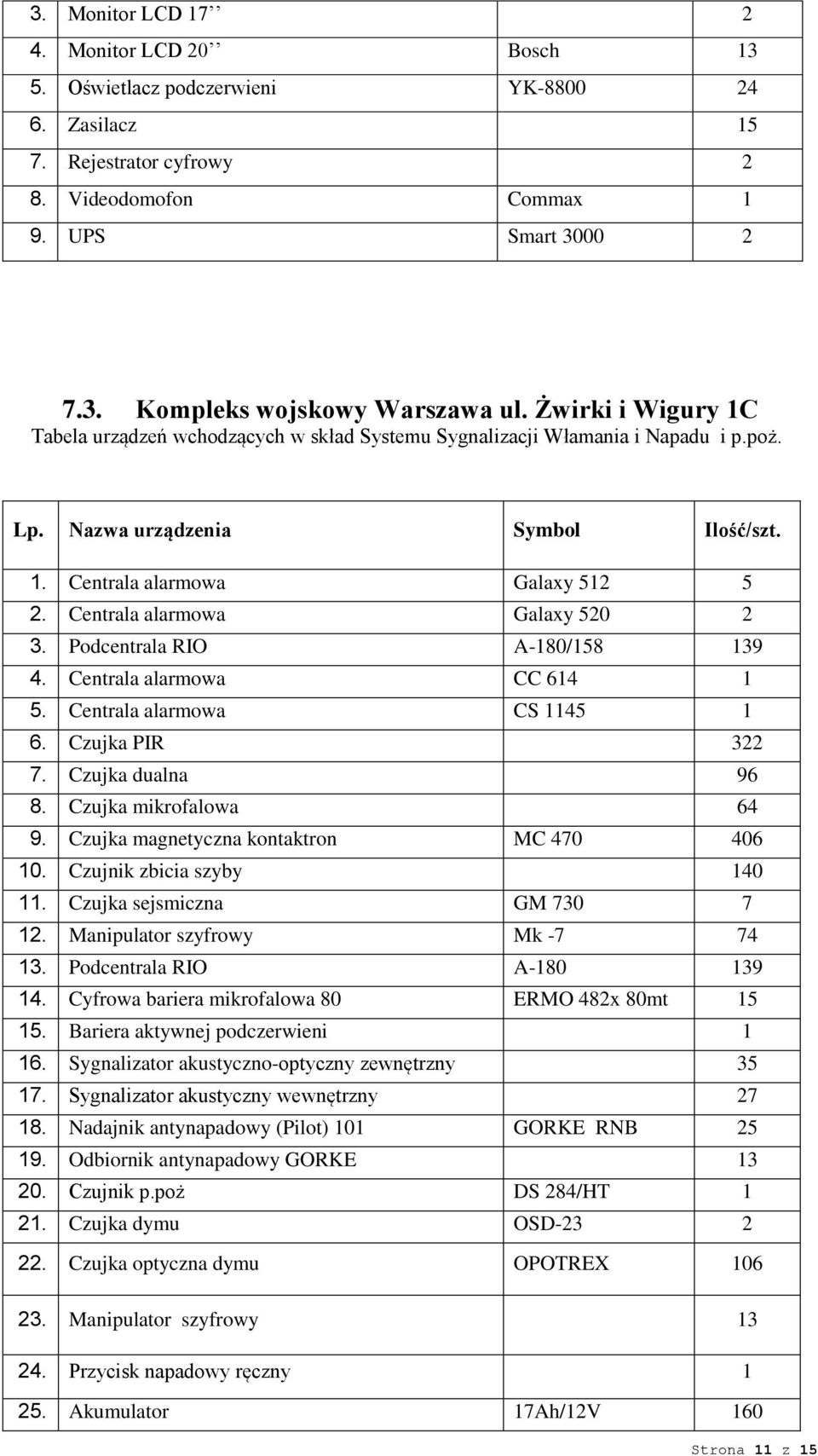

11 3. Monitor LCD Monitor LCD 20 Bosch Oświetlacz podczerwieni YK Zasilacz Rejestrator cyfrowy 2 8. Videodomofon Commax 1 9. UPS Smart Kompleks wojskowy Warszawa ul. Żwirki i Wigury 1C Tabela urządzeń wchodzących w skład Systemu Sygnalizacji Włamania i Napadu i p.poż. 1. Centrala alarmowa Galaxy Centrala alarmowa Galaxy Podcentrala RIO A-180/ Centrala alarmowa CC Centrala alarmowa CS Czujka PIR Czujka dualna Czujka mikrofalowa Czujka magnetyczna kontaktron MC Czujnik zbicia szyby Czujka sejsmiczna GM Manipulator szyfrowy Mk Podcentrala RIO A Cyfrowa bariera mikrofalowa 80 ERMO 482x 80mt Bariera aktywnej podczerwieni Sygnalizator akustyczno-optyczny zewnętrzny Sygnalizator akustyczny wewnętrzny Nadajnik antynapadowy (Pilot) 101 GORKE RNB Odbiornik antynapadowy GORKE Czujnik p.poż DS 284/HT Czujka dymu OSD Czujka optyczna dymu OPOTREX Manipulator szyfrowy Przycisk napadowy ręczny Akumulator 17Ah/12V 160 Strona 11 z 15

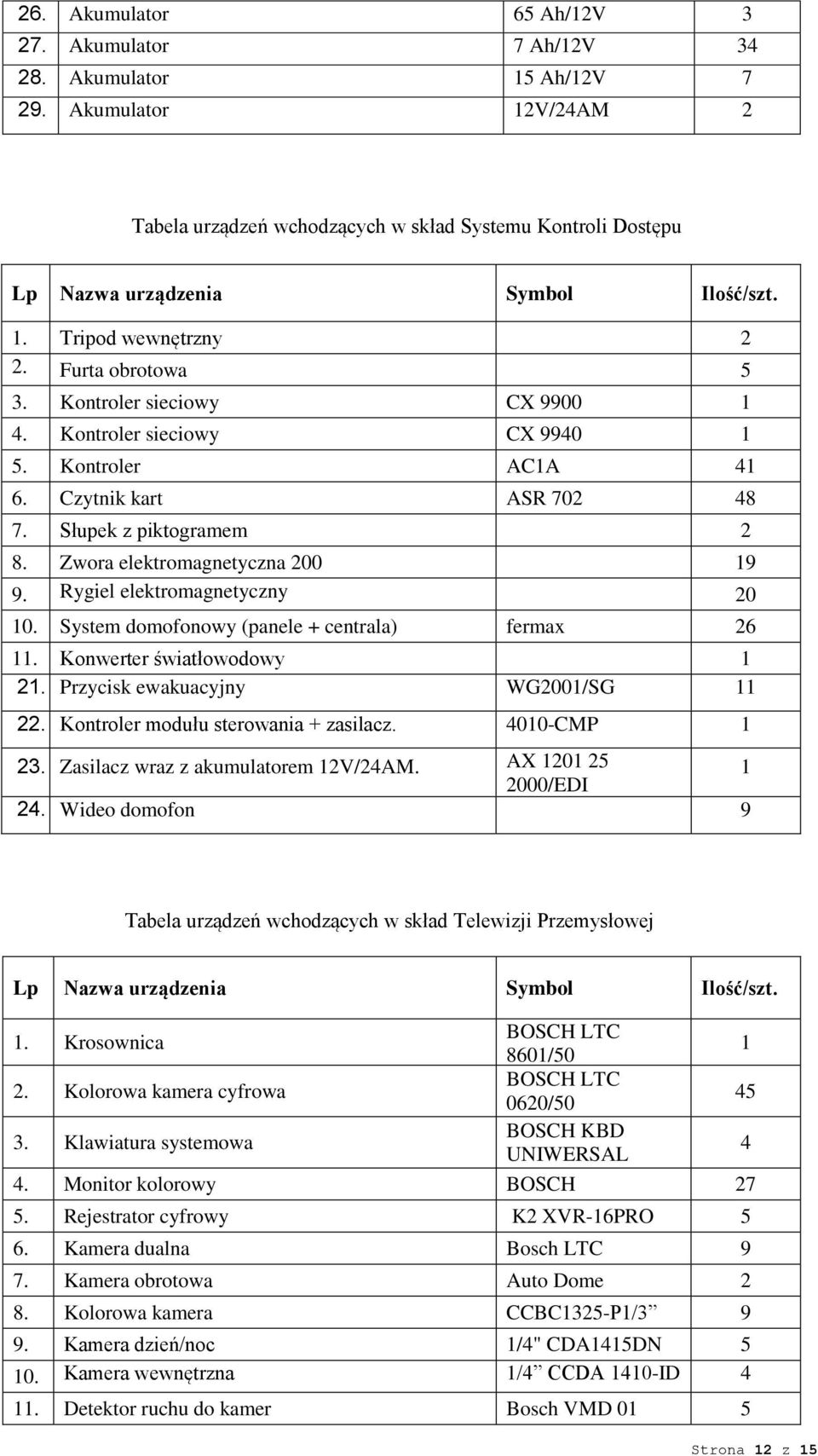

12 26. Akumulator 65 Ah/12V Akumulator 7 Ah/12V Akumulator 15 Ah/12V Akumulator 12V/24AM 2 Tabela urządzeń wchodzących w skład Systemu Kontroli Dostępu Lp Nazwa urządzenia Symbol Ilość/szt. 1. Tripod wewnętrzny 2 2. Furta b obrotowa 5 ra 3. Kontroler sieciowy CX m 4. Kontroler sieciowy CX Kontroler AC1A Czytnik kart ASR Słupek z piktogramem 2 8. Zwora elektromagnetyczna Rygiel elektromagnetyczny System domofonowy (panele + centrala) fermax Konwerter światłowodowy Przycisk ewakuacyjny WG2001/SG Kontroler modułu sterowania + zasilacz CMP Zasilacz wraz z akumulatorem 12V/24AM. AX /EDI Wideo domofon 9 Tabela urządzeń wchodzących w skład Telewizji Przemysłowej Lp Nazwa urządzenia Symbol Ilość/szt. 1. Krosownica BOSCH LTC 8601/ Kolorowa kamera cyfrowa BOSCH LTC 0620/ Klawiatura systemowa BOSCH KBD UNIWERSAL 4 4. Monitor kolorowy BOSCH Rejestrator cyfrowy K2 XVR-16PRO 5 6. Kamera dualna Bosch LTC 9 7. Kamera obrotowa Auto Dome 2 8. Kolorowa kamera CCBC1325-P1/ Kamera dzień/noc 1/4" CDA1415DN Kamera wewnętrzna 1/4 CCDA 1410-ID Detektor ruchu do kamer Bosch VMD 01 5 Strona 12 z 15

13 12. Nadajnik / odbiornik SWI LTC 4630/ Zasilacz do nadajnika odbiornika LTC 4537/ Odbiornik światłowodowy LTC4629/ Nadajnik wizyjny Bosch VIRXI Macierz dyskowa Bosch DVA- ACON-HD50A Promiennik podczerwieni Zasilacz 230VAC/24VAC Zasilacz. 12VDC Konsola sterująca CKA Komputerowy system nadzoru LMS Switch 3 com sieci lan Siemens W Kompleks wojskowy Warszawa ul. Radiowa Tabela urządzeń wchodzących w skład Systemu Sygnalizacji Włamania i Napadu i p. poż 1. Centrala Galaxy C Centrala PC Rio A 180/ Klawiatura szyfrowa CP Sterownik tablicy synoptycznej TABST Sygnalizator akustyczny zewnętrzny BCCEQ/WH 2 7. Drukarka KAFKA 2 8. Zasilacz buforowy AWZ Akumulator 7 AH Akumulator 18 AH Czujka pir IR918AM Czujka mw ALFA CIAS Kontraktron duży MC270-S Przycisk napadowy ręczny PR10/ Czujka dymu ADR 20R Radiolinia + 2 piloty UMB100RAD Manipulator szyfrowy LCD Czujnik dualny RK Czujnik sejsmiczny GM Kontaktron 33 Strona 13 z 15

14 21. Sygnalizator zewnętrzny BS 30 F Odbiornik radiowy RK Nadajnik radiowy Zasilacz 38 ah 1 Tabela urządzeń wchodzących w skład Systemu Kontroli Dostępu Lp Nazwa urządzenia Symbol Ilość/szt. 1 Kontroler IRC Czytnik kart 32 3 Konwenter komunikacyjny 1 4 Moduł komunikacyjny 32 5 Rygiel eketromagnetyczny 16 7 Konwerter sygnału 1 8 Zasilacz 12 9 Zestaw domofonowy Centralka domofonowa 1 11 Transformator trafo Stacja komputerowa 1 14 Drukarka zebra 1 15 Elektrozwora 1 Tabela urządzeń wchodzących w skład Telewizji Przemysłowej 1. Kamera dualna LVC SX811HP 9 2. Zasilacz miniaturowy ZI10/12V/1A 9 3. Monitor lcd 19 samsung LCD 941MP 2 4. Rejestrator 16 kan. dvd IN216DVA 1 5. Ups -fideltronik ARES Akumulatory GP Ładowarka 50A 1 8. Cyfrowa kamera VC Kamera z podczerwienią Monitor NOVUS Zasilacz ECS Wideodomofon zestaw 1 kamera, 2 wideomonitory, 8 unifonów 1 Strona 14 z 15

15 13. Rejestrator cyfrowy av 8 kanałowy Kamera PIXELSA 600 TVL Kompleks wojskowy K- 800, Warszawa Izabelin Tabela urządzeń wchodzących w skład Systemu Sygnalizacji Włamania i Napadu i p. poż 1. Centrala Galaxy C Klawiatura szyfrowa Mk Sygnalizator akustyczny zewnętrzny 1 4. Sygnalizator akustyczny wewnętrzny 1 5. Akumulator 7 AH 1 6. Akumulator 18 AH 1 7. Czujka pir IR918AM 2 8. Czujka mw ALFA CIAS 1 9. Kontaktron 2 Tabela urządzeń wchodzących w skład Telewizji Przemysłowej 1. Kamera zewnętrzna monochromatyczna KOBI Kamera wewnętrzna 6 3. Monitor lcd 17 LG, 15 ACTINA L740 LCD 2 4. Klawiatura systemowa BOSCH NV-KBD Rejestrator cyfrowy NOVUS NDR-EA Ilość podstawowych elementów SSWiN, SKD, STVP może ulec nieznacznej zmianie w trakcie trwania usługi ze względu na nieprzewidziane montaż i demontaże systemów. W związku z powyższym usłudze podlegać będą również te elementy, które nie zostały wymienione w wykazie a stanowią integralną część systemu. Powyższy wykaz podstawowych elementów systemu ma na celu ułatwienie wykonawcy dokonanie wyceny przedmiotu zamówienia. Wykonał: Adam SOROCZYŃSKI Strona 15 z 15
