1 Trójfazowe Zabezpieczenie Nadpradowe i Ziemnozwarciowe MiCOM P120-P123 Instrukcja obsługi

2 SPIS TREŚCI Strona 1 WPROWADZENIE 4 2 OPIS PANELU CZOŁOWEGO Moduł baterii zewnętrznej MiCOM E OBSŁUGA PRZEKAŹNIKA Ekran domyślny Hasło Układ menu PARAMETRY KOMENDY KONFIGURACJA Wyswietlacz Przekladnia Dioda 5, Dioda 6, Dioda 7, Dioda Wybor Grupy Alarmy Konfig. Wejsc Tryb testowania Wirow. Pola POMIARY KOMUNIKACJA (Modbus, DNP3.0) KOMUNIKACJA (Courier, IEC ) ZABEZPIECZ G [50/51] Zwarciowe [50N/51N] Ziemn [46] Asymetria [49] Przeciazenie [37] Podpradowe [79] Aut.SPZ KONTR.AUTOMATYKI Wylaczenia/OW Podtrzymania/POD Log.Blokowania Blokowanie od drugiej harmonicznej Wybor Log.1/WYB Wyjscia Przek Podtrz. Przek Wejscia Uszk.Przewodu Zimny Rozruch Automatyka LRW Kontr.Wylacznika Czas rozkazow system ZNZW Logika programowalna REJESTRATOR Diagnostyka WYL Rej.Zaklocenia Pobudzenia Rej.Przeb.Zakl Wart.Max&Sred Zapotrzebowanie Sygnalizacja alarmowa... 44

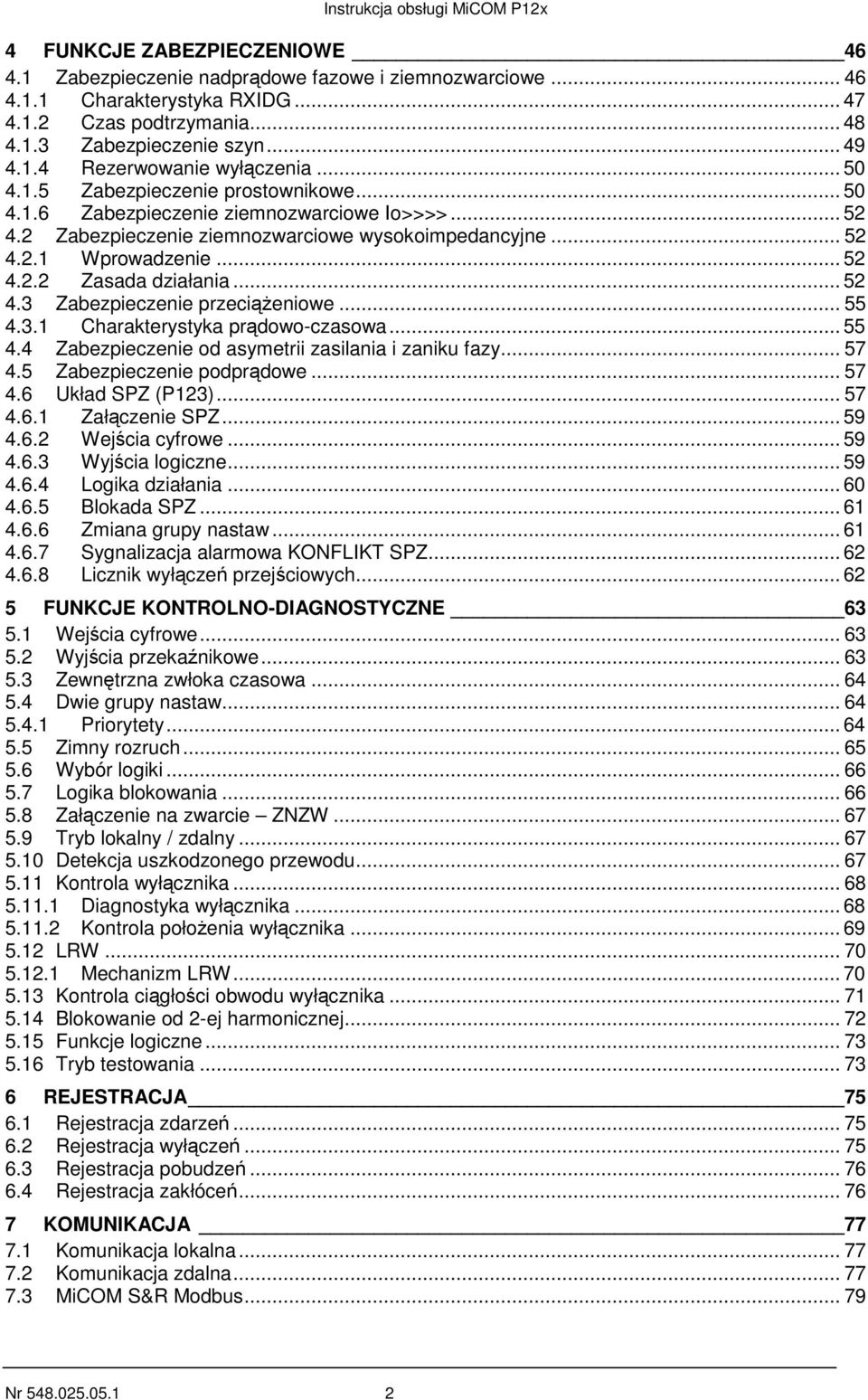

3 4 FUNKCJE ZABEZPIECZENIOWE Zabezpieczenie nadprądowe fazowe i ziemnozwarciowe Charakterystyka RXIDG Czas podtrzymania Zabezpieczenie szyn Rezerwowanie wyłączenia Zabezpieczenie prostownikowe Zabezpieczenie ziemnozwarciowe Io>>>> Zabezpieczenie ziemnozwarciowe wysokoimpedancyjne Wprowadzenie Zasada działania Zabezpieczenie przeciążeniowe Charakterystyka prądowo-czasowa Zabezpieczenie od asymetrii zasilania i zaniku fazy Zabezpieczenie podprądowe Układ SPZ (P123) Załączenie SPZ Wejścia cyfrowe Wyjścia logiczne Logika działania Blokada SPZ Zmiana grupy nastaw Sygnalizacja alarmowa KONFLIKT SPZ Licznik wyłączeń przejściowych FUNKCJE KONTROLNO-DIAGNOSTYCZNE Wejścia cyfrowe Wyjścia przekaźnikowe Zewnętrzna zwłoka czasowa Dwie grupy nastaw Priorytety Zimny rozruch Wybór logiki Logika blokowania Załączenie na zwarcie ZNZW Tryb lokalny / zdalny Detekcja uszkodzonego przewodu Kontrola wyłącznika Diagnostyka wyłącznika Kontrola położenia wyłącznika LRW Mechanizm LRW Kontrola ciągłości obwodu wyłącznika Blokowanie od 2-ej harmonicznej Funkcje logiczne Tryb testowania REJESTRACJA Rejestracja zdarzeń Rejestracja wyłączeń Rejestracja pobudzeń Rejestracja zakłóceń KOMUNIKACJA Komunikacja lokalna Komunikacja zdalna MiCOM S&R Modbus Nr

4 8 POMIARY Wartości średnie i szczytowe zapotrzebowane (P122 i P123) Wartości średnie zapotrzebowane Wartości szczytowe zapotrzebowane USZKODZENIA APARATURY Drobne uszkodzenia Poważne uszkodzenia Uszkodzenia osprzętu i oprogramowania Metoda naprawy Wymiana wnętrza urządzenia Wymiana całego urządzenia zabezpieczającego Rozwiązywanie problemów Zgubione lub nieprawidłowe hasło Wartości zmierzone lokalnie i zdalnie Zabezpieczenie MiCOM nie odpowiada Brak reakcji na zdalne polecenia Nie można nawiązać komunikacji z urządzeniem DANE TECHNICZNE Zasilanie i wejścia Parametry mechaniczne Parametry środowiskowe i testy Dokładność funkcji zabezpieczeniowych Dokładność czasu automatyk Dokładność pomiarów Zabezpieczenia Zakresy nastaw funkcji kontrolnych automatyki Zakresy nastaw funkcji rejestracji Zakresy nastaw funkcji komunikacji SCHEMATY PRZYŁĄCZEŃ ZEWNĘTRZNYCH 99 Nr

5 1 WPROWADZENIE Przekaźniki serii MiCOM są urządzeniami wykonanymi w technice cyfrowej. P121, P122 i P123 wyposażony jest w 4 wejścia analogowe - 3 wejścia prądowe i 1 wejście dla prądu zerowego (1 wejście prądowe dla P120). Wejścia prądowe mają podwójne zakresy odpowiednio 1 A lub 5 A (możliwe jest np. ustawienie wejścia prądu zerowego na 1 A oraz wartości znamionowej prądu fazowego na 5A). Możliwe jest zaprogramowanie przekaźników wyjściowych tak, aby były one pobudzane przez odpowiednie funkcje zabezpieczające lub sterowania. Również wejścia cyfrowe mogą być dowolnie skonfigurowane. Zasilanie urządzenia może pochodzić ze źródła napięcia przemiennego lub stałego. Urządzenie jest odporne na przerwy w zasilaniu trwające nie dłużej niż 50 ms. Panel przedni urządzenia umożliwia użytkownikowi dostęp do danych poprzez diody LED i wyświetlacz z klawiaturą. W pamięci wewnętrznej przechowywane są sygnały alarmowe, do których użytkownik ma dostęp dzięki wyświetlaczowi. Mogą być one odczytane bezpośrednio bez potrzeby wpisywania hasła. Przeglądanie wszystkich parametrów oraz pomiarów (bez możliwości edycji) nie wymaga podania hasła. MiCOM P12x mierzy prądy fazowe i zerowe, które są wyliczane jako wartości RMS do 10 harmonicznej włącznie dla częstotliwości sieci 50 Hz. MiCOM P12x posiada gniazda interfejsów komunikacyjnych typu RS485 z wyborem protokołów Modbus, Courier, IEC lub DNP 3. Umożliwia to zdalny odczyt danych przechowywanych w pamięci urządzenia (pomiary, sygnały alarmowe, parametry) lub modyfikację różnych nastaw oraz przyporządkowywanie odpowiednich przekaźników wyjściowych do odpowiednich funkcji, a także sterowanie wyłącznikiem. W przekaźnikach tych możliwe jest także przetworzenie lub zmodyfikowanie danych przy użyciu komunikacji RS232 oraz komputera PC z zainstalowanym oprogramowaniem inżynierskim. Odpowiedni port znajduje się na panelu czołowym. MiCOM P12x może zostać podłączony bezpośrednio przez sieć komunikacyjną z systemem nadzoru i sterowania (SCADA). Wszystkie dane są dostępne na żądanie systemu nadrzędnego. Przekaźnik można wyciągnąć z obudowy podczas jego normalnej pracy automatycznie zwierane są obwody prądowe. Nr

6 Podstawowe różnice dotyczące funkcji zabezpieczeniowych i kontrolno-pomiarowych pomiędzy poszczególnymi modelami przedstawione są w tabeli nr 1. Tabela nr 1 ZABEZPIECZENIA P120 P121 P122 P123 50/51 Nadprądowe jednofazowe 50/51 Nadprądowe trójfazowe 50N/51/N Ziemnozwarciowe 37 Podprądowe 46 Nadprądowe składowej przeciwnej 64N Ograniczone ziemnozwarciowe 49 Przeciążeniowe (model cieplny) 79 SPZ Załączenie na zwarcie Kontrola uszkodzonego przewodu Pierwsze załączenie (zimny rozruch) 50BF Lokalna rezerwa wyłącznikowa 86 Podtrzymanie przekaźników Blokowanie od 2-ej harmonicznej Logika blokowania zabezpieczeń STEROWANIE Programowalna logika działania (wejścia / wyjścia) Sterowanie i nadzór wyłącznika Testowanie przekaźników 8 równań logicznych Tryb kontroli wewnętrznych układów Wejścia technologiczne opóźnione czasowo Liczba grup nastaw POMIARY I REJESTRACJA Pomiar prądów Wartości szczytowe Rejestracja zakłóceń 5 x 3 s Rejestracja wyłączeń Rejestracja zdarzeń KOMUNIKACJA RS232 (przedni port) RS485 (tylny port) Modus RTU IEC Kbus - Courier DNP 3.0 Synchronizacja czasu SPRZĘT Wejścia cyfrowe Wyjścia przekaźnikowe Wejścia analogowe pomiaru prądu 1 / 5 A Nr

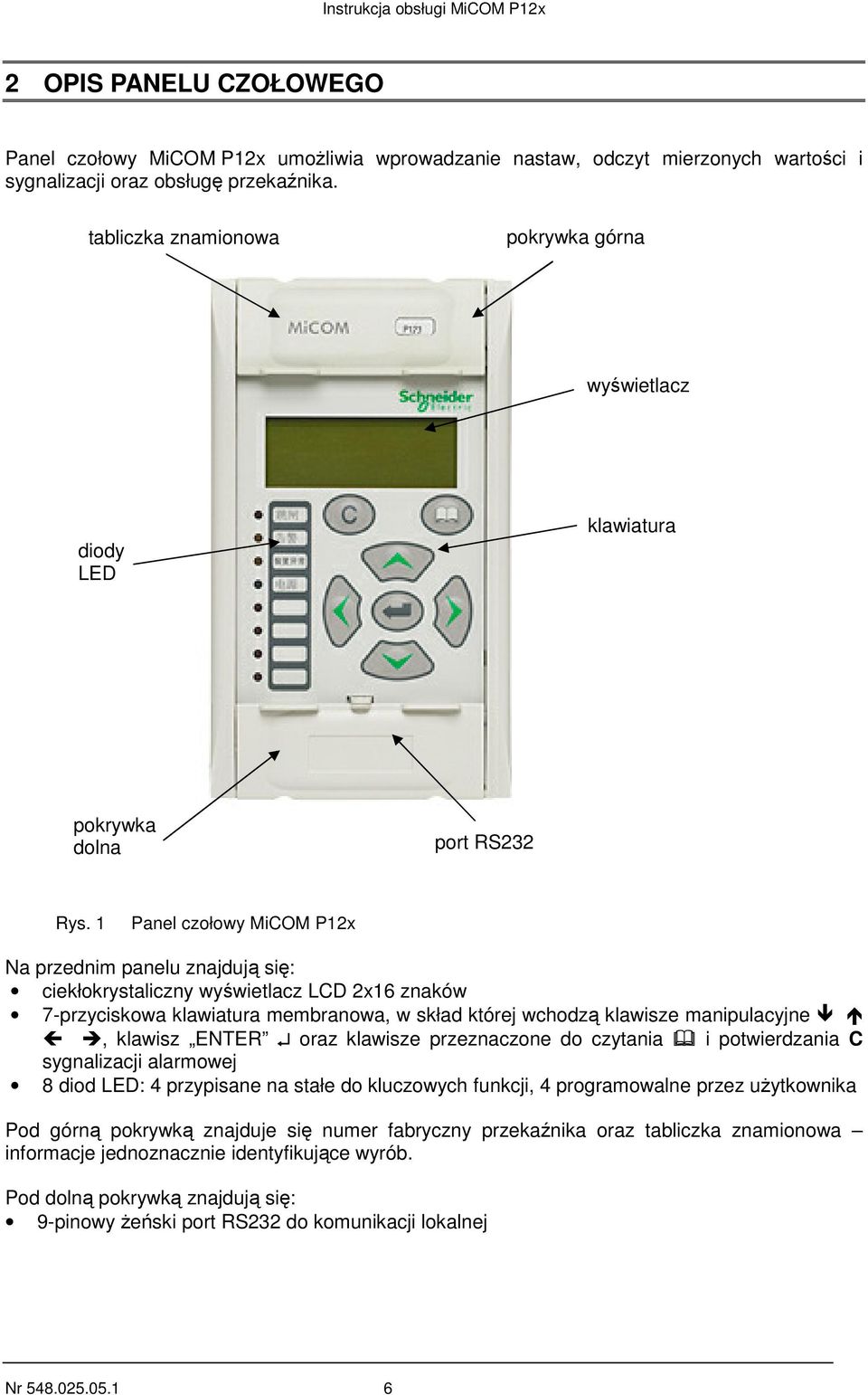

7 2 OPIS PANELU CZOŁOWEGO Panel czołowy MiCOM P12x umożliwia wprowadzanie nastaw, odczyt mierzonych wartości i sygnalizacji oraz obsługę przekaźnika. tabliczka znamionowa pokrywka górna wyświetlacz diody LED klawiatura pokrywka dolna port RS232 Rys. 1 Panel czołowy MiCOM P12x Na przednim panelu znajdują się: ciekłokrystaliczny wyświetlacz LCD 2x16 znaków 7-przyciskowa klawiatura membranowa, w skład której wchodzą klawisze manipulacyjne, klawisz ENTER oraz klawisze przeznaczone do czytania i potwierdzania C sygnalizacji alarmowej 8 diod LED: 4 przypisane na stałe do kluczowych funkcji, 4 programowalne przez użytkownika Pod górną pokrywką znajduje się numer fabryczny przekaźnika oraz tabliczka znamionowa informacje jednoznacznie identyfikujące wyrób. Pod dolną pokrywką znajdują się: 9-pinowy żeński port RS232 do komunikacji lokalnej Nr

8 4 diody LED znajdujące się po lewej stronie panelu czołowego mają na stałe przyporządkowane funkcje. Opis diody Kolor Uwagi TRIP ALARM WARNING HEALTHY czerwony żółty żółty zielony Dioda zostaje pobudzona kiedy przekaźnik generuje sygnał wyłączający. Skasowanie diody możliwe jest po ustaniu przyczyny pobudzenia i po wciśnięciu klawiszy oraz C. Dioda TRIP pobudzana jest równocześnie z zadziałaniem wyjścia przekaźnikowego RL1 Dioda zostaje pobudzona w przypadku zadziałania zabezpieczeń lub automatyk skonfigurowanych na działanie sygnalizacji ostrzegawczej Up (przypisanych do przekaźników innych niż RL1). Do momentu potwierdzenia zdarzenia przez obsługę dioda świeci światłem pulsującym. Po wciśnięciu klawiszy oraz C zaczyna świecić światłem ciągłym, aż do zaniku przyczyny pobudzenia. Dioda jest związana z alarmami wewnętrznymi MiCOM P12x. Świecenie się diody oznacza, że nastąpiło wewnętrzne uszkodzenie przekaźnika. W przypadku wykrycia uszkodzenia pośredniego (np. uszkodzenie komunikacji) dioda LED pulsuje, jeżeli uszkodzenie jest poważne (uszkodzenie płyty procesora lub wejść / wyjść) dioda LED świeci się stale. Dioda WARNING może zostać wygaszona tylko automatycznie przez urządzenie po dokonanej naprawie lub w przypadku zaniku uszkodzenia. Dioda świeci się w przypadku poprawnego zasilania przekaźnika napięciem pomocniczym Pozostałym 4 diodom (LED 5 do LED 8) można przypisać funkcje spośród kilkunastu dostępnych w menu. 2.1 Moduł baterii zewnętrznej MiCOM E1 Dzięki modułowi baterii zewnętrznej można tymczasowo zasilić przekaźnik poprzez port RS232 w przypadku utraty zasilania pomocniczego w celu odczytu lub modyfikacji nastaw przez użytkownika. Zastosowana bateria typu 6LR61 (9V) pozwala na ciągłe zasilenie przekaźnika przez ok. 3 godziny. Moduł można także zasilić z zewnętrznego źródła zasilania pod warunkiem, że jego wartość mieścić się będzie w zakresie od 12 do 24 Vdc Nr

9 3 OBSŁUGA PRZEKAŹNIKA Menu przekaźnika MiCOM P12x jest zorganizowane w postaci kolumn zawierających kilka lub kilkanaście komórek. Każdej komórce przyporządkowana jest oddzielna informacja odpowiednia do charakteru danej kolumny. Może to być informacja tylko do odczytu, a może to być edytowalna wartość np. nastawy progowej zabezpieczenia. Przeglądanie kolumn menu odbywa się poprzez naciskanie klawiszy lub na poziomie komórki nagłówka z opisem danej kolumny. Komórka nagłówka zawsze opisana jest DUŻYMI LITERAMI. Przeglądanie poszczególnych komórek kolumny możliwe jest dzięki klawiszom (w dół) oraz (w górę). W celu przyspieszenia przeglądania poszczególnych komórek należy dany klawisz ( ) wcisnąć i przytrzymać. Aby powrócić do ekranu domyślnego należy na poziomie komórek nagłówków kolumn wcisnąć klawisz. UWAGA: Automatyczne przejście z dowolnej komórki menu do nagłówka kolumny odbywa się po naciśnięciu klawisza C. I1 RMS = 14.0 A OBC. CIEPLNE PRAD I1 I1 RMS = 14.0 A Ekrany alarmów PARAMETRY KONFIGURACJA ZABEZPIECZ.G1 Inne ekrany nagłówków Haslo **** Wyswietlacz [50/51] Zwarciowe Opis Pola Oznaczenia I>? xxxx I1 RMS Tak Pozostałe komórki kolumny nr 1 Pozostałe komórki kolumny nr 2 Pozostałe komórki kolumny nr n Rys. 2 Organizacja menu MiCOM P12x Nr

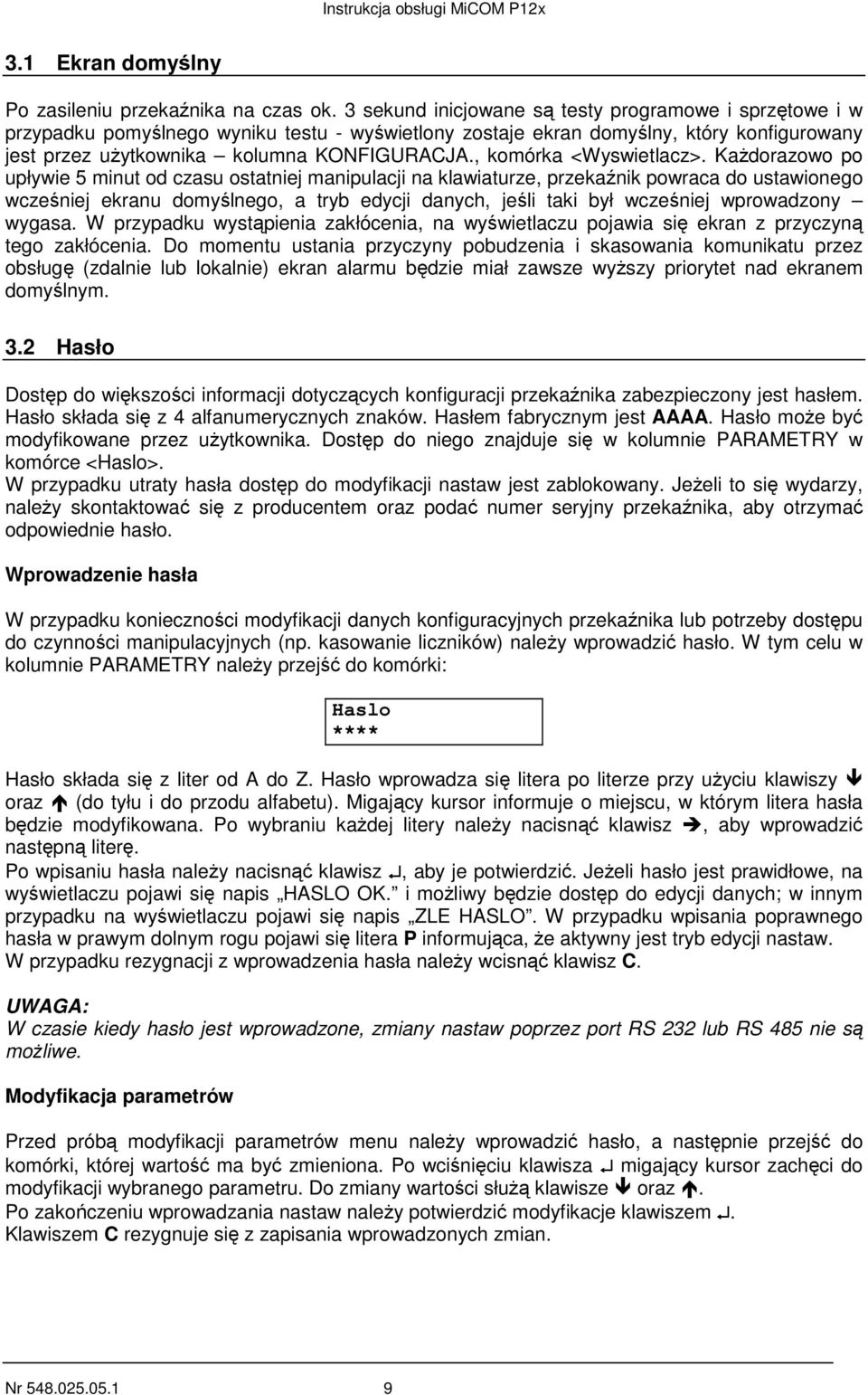

10 3.1 Ekran domyślny Po zasileniu przekaźnika na czas ok. 3 sekund inicjowane są testy programowe i sprzętowe i w przypadku pomyślnego wyniku testu - wyświetlony zostaje ekran domyślny, który konfigurowany jest przez użytkownika kolumna KONFIGURACJA., komórka <Wyswietlacz>. Każdorazowo po upływie 5 minut od czasu ostatniej manipulacji na klawiaturze, przekaźnik powraca do ustawionego wcześniej ekranu domyślnego, a tryb edycji danych, jeśli taki był wcześniej wprowadzony wygasa. W przypadku wystąpienia zakłócenia, na wyświetlaczu pojawia się ekran z przyczyną tego zakłócenia. Do momentu ustania przyczyny pobudzenia i skasowania komunikatu przez obsługę (zdalnie lub lokalnie) ekran alarmu będzie miał zawsze wyższy priorytet nad ekranem domyślnym. 3.2 Hasło Dostęp do większości informacji dotyczących konfiguracji przekaźnika zabezpieczony jest hasłem. Hasło składa się z 4 alfanumerycznych znaków. Hasłem fabrycznym jest AAAA. Hasło może być modyfikowane przez użytkownika. Dostęp do niego znajduje się w kolumnie PARAMETRY w komórce <Haslo>. W przypadku utraty hasła dostęp do modyfikacji nastaw jest zablokowany. Jeżeli to się wydarzy, należy skontaktować się z producentem oraz podać numer seryjny przekaźnika, aby otrzymać odpowiednie hasło. Wprowadzenie hasła W przypadku konieczności modyfikacji danych konfiguracyjnych przekaźnika lub potrzeby dostępu do czynności manipulacyjnych (np. kasowanie liczników) należy wprowadzić hasło. W tym celu w kolumnie PARAMETRY należy przejść do komórki: Haslo **** Hasło składa się z liter od A do Z. Hasło wprowadza się litera po literze przy użyciu klawiszy oraz (do tyłu i do przodu alfabetu). Migający kursor informuje o miejscu, w którym litera hasła będzie modyfikowana. Po wybraniu każdej litery należy nacisnąć klawisz, aby wprowadzić następną literę. Po wpisaniu hasła należy nacisnąć klawisz, aby je potwierdzić. Jeżeli hasło jest prawidłowe, na wyświetlaczu pojawi się napis HASLO OK. i możliwy będzie dostęp do edycji danych; w innym przypadku na wyświetlaczu pojawi się napis ZLE HASLO. W przypadku wpisania poprawnego hasła w prawym dolnym rogu pojawi się litera P informująca, że aktywny jest tryb edycji nastaw. W przypadku rezygnacji z wprowadzenia hasła należy wcisnąć klawisz C. UWAGA: W czasie kiedy hasło jest wprowadzone, zmiany nastaw poprzez port RS 232 lub RS 485 nie są możliwe. Modyfikacja parametrów Przed próbą modyfikacji parametrów menu należy wprowadzić hasło, a następnie przejść do komórki, której wartość ma być zmieniona. Po wciśnięciu klawisza migający kursor zachęci do modyfikacji wybranego parametru. Do zmiany wartości służą klawisze oraz. Po zakończeniu wprowadzania nastaw należy potwierdzić modyfikacje klawiszem. Klawiszem C rezygnuje się z zapisania wprowadzonych zmian. Nr

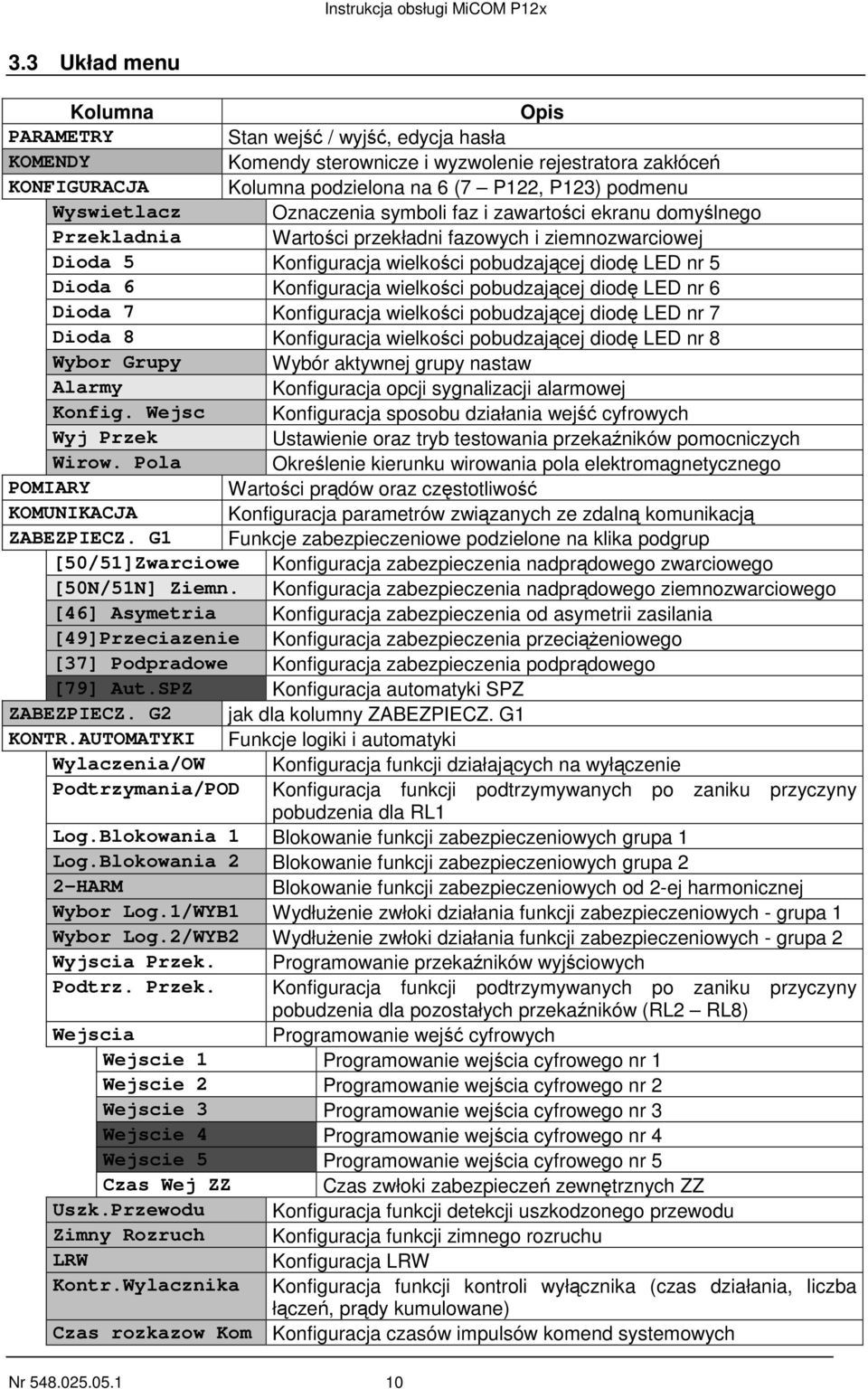

11 3.3 Układ menu Kolumna Opis PARAMETRY Stan wejść / wyjść, edycja hasła KOMENDY Komendy sterownicze i wyzwolenie rejestratora zakłóceń KONFIGURACJA Kolumna podzielona na 6 (7 P122, P123) podmenu Wyswietlacz Oznaczenia symboli faz i zawartości ekranu domyślnego Przekladnia Wartości przekładni fazowych i ziemnozwarciowej Dioda 5 Konfiguracja wielkości pobudzającej diodę LED nr 5 Dioda 6 Konfiguracja wielkości pobudzającej diodę LED nr 6 Dioda 7 Konfiguracja wielkości pobudzającej diodę LED nr 7 Dioda 8 Konfiguracja wielkości pobudzającej diodę LED nr 8 Wybor Grupy Wybór aktywnej grupy nastaw Alarmy Konfiguracja opcji sygnalizacji alarmowej Konfig. Wejsc Konfiguracja sposobu działania wejść cyfrowych Wyj Przek Ustawienie oraz tryb testowania przekaźników pomocniczych Wirow. Pola Określenie kierunku wirowania pola elektromagnetycznego POMIARY Wartości prądów oraz częstotliwość KOMUNIKACJA Konfiguracja parametrów związanych ze zdalną komunikacją ZABEZPIECZ. G1 Funkcje zabezpieczeniowe podzielone na klika podgrup [50/51]Zwarciowe Konfiguracja zabezpieczenia nadprądowego zwarciowego [50N/51N] Ziemn. Konfiguracja zabezpieczenia nadprądowego ziemnozwarciowego [46] Asymetria Konfiguracja zabezpieczenia od asymetrii zasilania [49]Przeciazenie Konfiguracja zabezpieczenia przeciążeniowego [37] Podpradowe Konfiguracja zabezpieczenia podprądowego [79] Aut.SPZ Konfiguracja automatyki SPZ ZABEZPIECZ. G2 jak dla kolumny ZABEZPIECZ. G1 KONTR.AUTOMATYKI Funkcje logiki i automatyki Wylaczenia/OW Konfiguracja funkcji działających na wyłączenie Podtrzymania/POD Konfiguracja funkcji podtrzymywanych po zaniku przyczyny pobudzenia dla RL1 Log.Blokowania 1 Blokowanie funkcji zabezpieczeniowych grupa 1 Log.Blokowania 2 Blokowanie funkcji zabezpieczeniowych grupa 2 2-HARM Blokowanie funkcji zabezpieczeniowych od 2-ej harmonicznej Wybor Log.1/WYB1 Wydłużenie zwłoki działania funkcji zabezpieczeniowych - grupa 1 Wybor Log.2/WYB2 Wydłużenie zwłoki działania funkcji zabezpieczeniowych - grupa 2 Wyjscia Przek. Programowanie przekaźników wyjściowych Podtrz. Przek. Konfiguracja funkcji podtrzymywanych po zaniku przyczyny pobudzenia dla pozostałych przekaźników (RL2 RL8) Wejscia Programowanie wejść cyfrowych Wejscie 1 Programowanie wejścia cyfrowego nr 1 Wejscie 2 Programowanie wejścia cyfrowego nr 2 Wejscie 3 Programowanie wejścia cyfrowego nr 3 Wejscie 4 Programowanie wejścia cyfrowego nr 4 Wejscie 5 Programowanie wejścia cyfrowego nr 5 Czas Wej ZZ Czas zwłoki zabezpieczeń zewnętrznych ZZ Uszk.Przewodu Konfiguracja funkcji detekcji uszkodzonego przewodu Zimny Rozruch Konfiguracja funkcji zimnego rozruchu LRW Konfiguracja LRW Kontr.Wylacznika Konfiguracja funkcji kontroli wyłącznika (czas działania, liczba łączeń, prądy kumulowane) Czas rozkazow Kom Konfiguracja czasów impulsów komend systemowych Nr

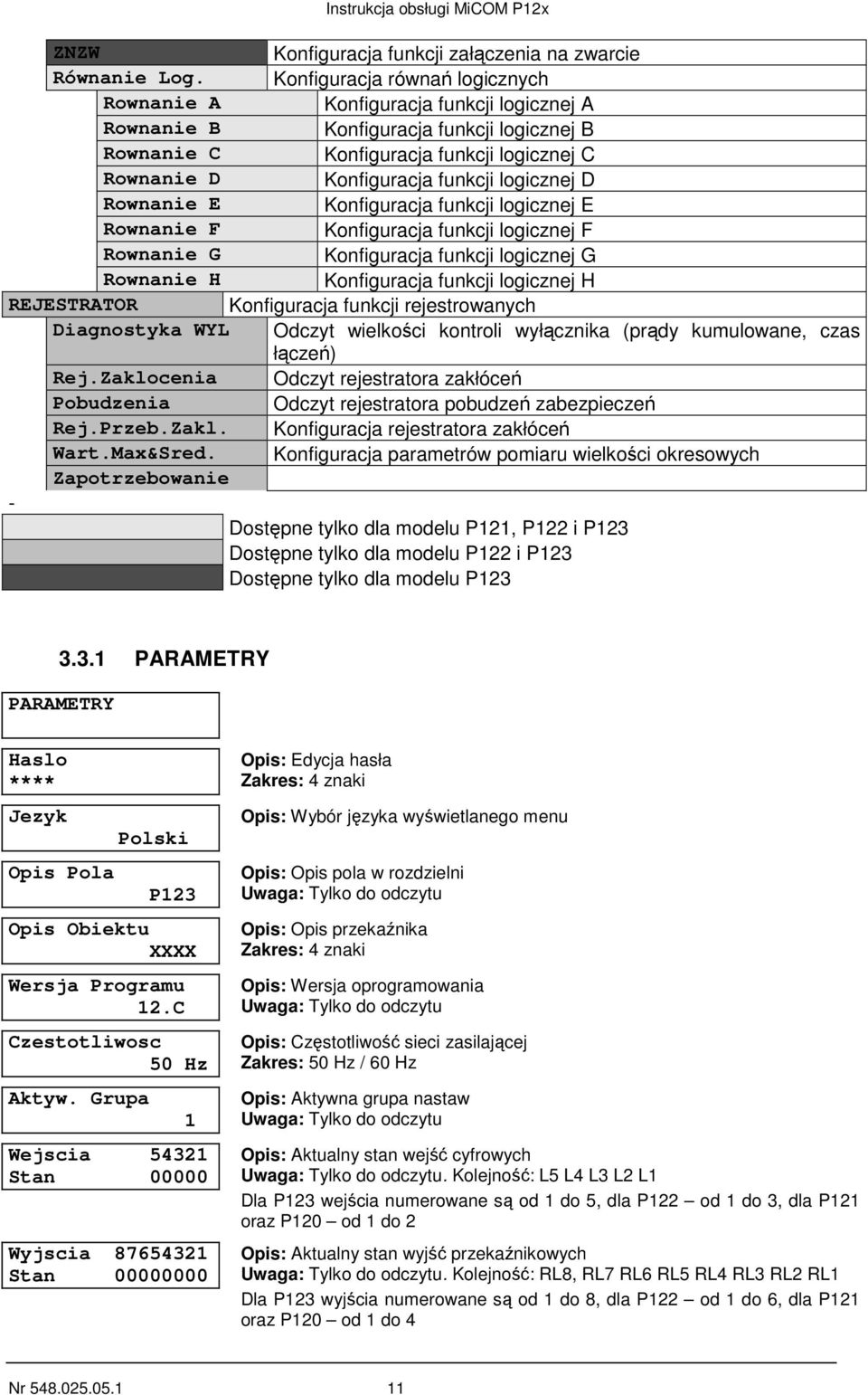

12 ZNZW Konfiguracja funkcji załączenia na zwarcie Równanie Log. Konfiguracja równań logicznych Rownanie A Konfiguracja funkcji logicznej A Rownanie B Konfiguracja funkcji logicznej B Rownanie C Konfiguracja funkcji logicznej C Rownanie D Konfiguracja funkcji logicznej D Rownanie E Konfiguracja funkcji logicznej E Rownanie F Konfiguracja funkcji logicznej F Rownanie G Konfiguracja funkcji logicznej G Rownanie H Konfiguracja funkcji logicznej H REJESTRATOR Konfiguracja funkcji rejestrowanych Diagnostyka WYL Odczyt wielkości kontroli wyłącznika (prądy kumulowane, czas łączeń) Rej.Zaklocenia Odczyt rejestratora zakłóceń Pobudzenia Odczyt rejestratora pobudzeń zabezpieczeń Rej.Przeb.Zakl. Konfiguracja rejestratora zakłóceń Wart.Max&Sred. Konfiguracja parametrów pomiaru wielkości okresowych Zapotrzebowanie - Dostępne tylko dla modelu P121, P122 i P123 Dostępne tylko dla modelu P122 i P123 Dostępne tylko dla modelu P PARAMETRY PARAMETRY Haslo **** Jezyk Opis Pola Polski P123 Opis Obiektu XXXX Wersja Programu 12.C Czestotliwosc 50 Hz Aktyw. Grupa 1 Wejscia Stan Wyjscia Stan Opis: Edycja hasła Zakres: 4 znaki Opis: Wybór języka wyświetlanego menu Opis: Opis pola w rozdzielni Uwaga: Tylko do odczytu Opis: Opis przekaźnika Zakres: 4 znaki Opis: Wersja oprogramowania Uwaga: Tylko do odczytu Opis: Częstotliwość sieci zasilającej Zakres: 50 Hz / 60 Hz Opis: Aktywna grupa nastaw Uwaga: Tylko do odczytu Opis: Aktualny stan wejść cyfrowych Uwaga: Tylko do odczytu. Kolejność: L5 L4 L3 L2 L1 Dla P123 wejścia numerowane są od 1 do 5, dla P122 od 1 do 3, dla P121 oraz P120 od 1 do 2 Opis: Aktualny stan wyjść przekaźnikowych Uwaga: Tylko do odczytu. Kolejność: RL8, RL7 RL6 RL5 RL4 RL3 RL2 RL1 Dla P123 wyjścia numerowane są od 1 do 8, dla P122 od 1 do 6, dla P121 oraz P120 od 1 do 4 Nr

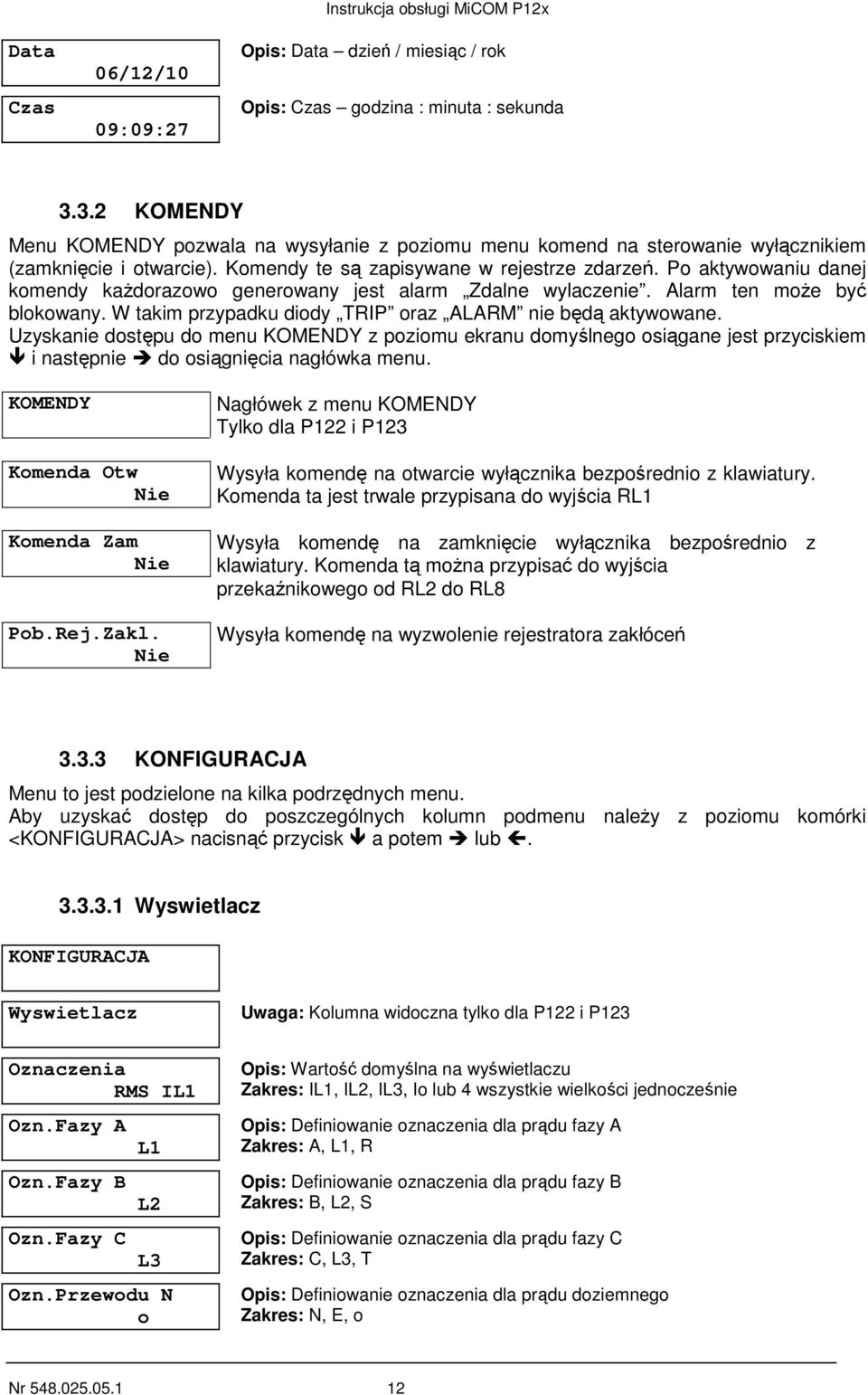

13 Data Czas 06/12/10 09:09:27 Instrukcja obsługi MiCOM P12x Opis: Data dzień / miesiąc / rok Opis: Czas godzina : minuta : sekunda KOMENDY Menu KOMENDY pozwala na wysyłanie z poziomu menu komend na sterowanie wyłącznikiem (zamknięcie i otwarcie). Komendy te są zapisywane w rejestrze zdarzeń. Po aktywowaniu danej komendy każdorazowo generowany jest alarm Zdalne wylaczenie. Alarm ten może być blokowany. W takim przypadku diody TRIP oraz ALARM nie będą aktywowane. Uzyskanie dostępu do menu KOMENDY z poziomu ekranu domyślnego osiągane jest przyciskiem i następnie do osiągnięcia nagłówka menu. KOMENDY Komenda Otw Nie Komenda Zam Nie Pob.Rej.Zakl. Nie Nagłówek z menu KOMENDY Tylko dla P122 i P123 Wysyła komendę na otwarcie wyłącznika bezpośrednio z klawiatury. Komenda ta jest trwale przypisana do wyjścia RL1 Wysyła komendę na zamknięcie wyłącznika bezpośrednio z klawiatury. Komenda tą można przypisać do wyjścia przekaźnikowego od RL2 do RL8 Wysyła komendę na wyzwolenie rejestratora zakłóceń KONFIGURACJA Menu to jest podzielone na kilka podrzędnych menu. Aby uzyskać dostęp do poszczególnych kolumn podmenu należy z poziomu komórki <KONFIGURACJA> nacisnąć przycisk a potem lub Wyswietlacz KONFIGURACJA Wyswietlacz Uwaga: Kolumna widoczna tylko dla P122 i P123 Oznaczenia RMS IL1 Ozn.Fazy A Ozn.Fazy B Ozn.Fazy C L1 L2 L3 Ozn.Przewodu N o Opis: Wartość domyślna na wyświetlaczu Zakres: IL1, IL2, IL3, Io lub 4 wszystkie wielkości jednocześnie Opis: Definiowanie oznaczenia dla prądu fazy A Zakres: A, L1, R Opis: Definiowanie oznaczenia dla prądu fazy B Zakres: B, L2, S Opis: Definiowanie oznaczenia dla prądu fazy C Zakres: C, L3, T Opis: Definiowanie oznaczenia dla prądu doziemnego Zakres: N, E, o Nr

14 Przekladnia KONFIGURACJA Przekladnia Pierwotna I = 1000 Wtorna In = 1 Pierwotna Io = 1000 Wtorna Ion = 1 Opis: Prąd strony pierwotnej przekładnika prądowego fazowego Zakres: 1 A 9999 A; krok 1 A Opis: Prąd strony wtórnej przekładnika prądowego fazowego Zakres: 1 A / 5 A Opis: Prąd strony pierwotnej przekładnika ziemnozwarciowego Zakres: 1 A 9999 A; krok 1 A Opis: Prąd strony wtórnej przekładnika ziemnozwarciowego Zakres: 1 A / 5 A Dioda 5, Dioda 6, Dioda 7, Dioda 8 Poszczególne menu Dioda 5, Dioda 6, Dioda 7 oraz Dioda 8 są tożsame. Poniższa tabela przedstawia funkcje zabezpieczeniowe swobodnie powiązane z LED-ami MiCOM dla każdego typu przekaźnika. Oznaczenie P120 P121 P122 P123 Informacja I> x x x x Pierwszy próg pobudzenia bezzwłocznie ti> x x x x Pierwszy próg pobudzenia zwłocznie I>> x x x x Drugi próg pobudzenia bezzwłocznie ti>> x x x x Drugi próg pobudzenia zwłocznie I>>> x x x x Trzeci próg pobudzenia bezzwłocznie ti>>> x x x x Trzeci próg pobudzenia zwłocznie Io> x x x Pierwszy próg pobudzenia doziemnego bezzwłocznie tio> x x x Pierwszy próg pobudzenia doziemnego zwłocznie Io>> x x x Drugi próg pobudzenia doziemnego bezzwłocznie tio>> x x x Drugi próg pobudzenia doziemnego zwłocznie Io>>> x x x Trzeci próg pobudzenia doziemnego bezzwłocznie tio>>> x x x Trzeci próg pobudzenia doziemnego zwłocznie Io>>>> x x Czwarty próg pobudzenia doziemnego bezzwłocznie tio>>>> x x Czwarty próg pobudzenia doziemnego zwłocznie I< x x Podprądowy próg pobudzenia bezzwłocznie ti< x x Podprądowy próg pobudzenia zwłocznie Przec.Cpl x x Próg pobudzenia zabezpieczenia termicznego bezzwłocznie U.Przew. x x Wykrycie nieciągłości obwodu bezzwłocznie Uszk.WYL x x Uszkodzenie w obwodzie wyłączania wyłącznika tis2> x x Pierwszy nadprądowy próg pobudzenia składowej przeciwnej zwłocznie tis2>> x x Drugi nadprądowy próg pobudzenia składowej przeciwnej zwłocznie Wejście 1 x x x x Pobudzenie wejścia cyfrowego nr 1 Wejście 2 x x x x Pobudzenie wejścia cyfrowego nr 2 Wejście 3 x x Pobudzenie wejścia cyfrowego nr 3 Wejście 4 x Pobudzenie wejścia cyfrowego nr 4 Wejście 5 x Pobudzenie wejścia cyfrowego nr 5 SPZ Akt x SPZ aktywny SPZ Wew. Bl. x SZP zablokowany (wewnętrznie) SPZ Zew. Bl. x SZP zablokowany (zewnętrznie) t ZZ1 x x x x Zabezpieczenie zewnętrzne 1 zwłocznie Nr

15 t ZZ2 x x x x Zabezpieczenie zewnętrzne 2 zwłocznie t ZZ3 x x Zabezpieczenie zewnętrzne 3 zwłocznie t ZZ4 x Zabezpieczenie zewnętrzne 4 zwłocznie t ZZ5 x Zabezpieczenie zewnętrzne 5 zwłocznie ZNZW x Zabezpieczenie przed załączeniem na zwarcie tia> x Pierwszy próg pobudzenia zwłocznie w fazie L1 tib> x Pierwszy próg pobudzenia zwłocznie w fazie L2 tic> x Pierwszy próg pobudzenia zwłocznie w fazie L3 trown A x x x Równanie logiczne A trown B x x x Równanie logiczne B trown C x x x Równanie logiczne C trown D x x x Równanie logiczne D trown E x x x Równanie logiczne E trown F x x x Równanie logiczne F trown G x x x Równanie logiczne G trown H x x x Równanie logiczne H Uwaga: Każdy wskaźnik LED może być pobudzony do świecenia przez jeden lub więcej parametrów (logika sumowania OR). Przykład nastawiania DIODA 5: KONFIGURACJA Dioda 5 Dioda I> Tak Opis: Pobudzenie zabezpieczenia I> Wybrano Tak: Dioda 5 świeci po wystąpieniu pobudzenia I> Każdy parametr może być przypisany do jednej lub więcej diod. Dioda LED świeci jeśli jedna z części informacji powiązanej z nią jest ważna (logiczne OR). Jest ona wygaszana: przez potwierdzenie danych sygnalizacji powiązanej z daną diodą LED, przez zanik pobudzenia. Nastawy w MiCOM S1 lub MiCOM S1 Studio Podmenu LED 5 (6, 7 lub 8) składa się z 3 części. Każda część reprezentowana jest przez wartość złożoną z szeregu zer i jedynek. Wartość 1 na danym bicie oznacza przypisaną funkcję do diody. Bit nr 0 znajduje się na pierwszym miejscu po prawej stronie wielkości. Wyświetlane funkcje w oknie Wartości numerowane są od bitu nr 0 do bitu nr 15. Nr

16 Wybor Grupy KONFIGURACJA Wybor Grupy Uwaga: Kolumna widoczna tylko dla P122 i P123 Zmiana grupy Wejscie Grupa Nastaw 1 Opis: Wybór sposobu zmiany grupy nastaw Zakres: Wejscie / Menu Opis: Wybór grupy nastaw funkcji zabezpieczeniowych Zakres: 1 / 2 Uwaga: Komórka widoczna wyłącznie po ustawieniu opcji Menu Alarmy KONFIGURACJA Alarmy Uwaga: Kolumna widoczna tylko dla P121, P122 i P123 Potw.Pobudzen? Nie Kasuj LED przy Zakl.? Nie BLK.Alarm tzz1 Nie BLK.Alarm tzz2 Nie BLK.Alarm tzz3 Tak BLK.Alarm tzz4 Tak BLK.Alarm tzz5 Tak BLK.Alarm Ster WYL Tak BLK.Alarm [79] ZEW BLK Nie Opis: Załączenie możliwości kasowania sygnalizacji alarmowej od chwilowych pobudzeń funkcji zabezpieczeniowych. Zakres: Nie / Tak Uwaga: Ustawienie parametru Nie spowoduje konieczność każdorazowego kasowania sygnalizacji klawiszem C Opis: Załączenie możliwości kasowania sygnalizacji alarmowej od kolejnych zakłóceń Zakres: Nie / Tak Uwaga: Ustawienie parametru Tak spowoduje samoczynne skasowanie sygnalizacji po wystąpieniu kolejnego pobudzenia Opis: Blokowanie pobudzania diody Alarm po zadziałaniu funkcji ZZ1 Zakres: Nie / Tak Opis: Blokowanie pobudzania diody Alarm po zadziałaniu funkcji ZZ2 Zakres: Nie / Tak Opis: Blokowanie pobudzania diody Alarm po zadziałaniu funkcji ZZ3 Zakres: Nie / Tak Uwaga: Komórka widoczna dla P122 i P123 Opis: Blokowanie pobudzania diody Alarm po zadziałaniu funkcji ZZ4 Zakres: Nie / Tak Uwaga: Komórka widoczna dla P123 Opis: Blokowanie pobudzania diody Alarm po zadziałaniu funkcji ZZ5 Zakres: Nie / Tak Uwaga: Komórka widoczna dla P123 Opis: Blokowanie pobudzania diody Alarm po otrzymaniu komendy Załączenie Zdalne Zakres: Nie / Tak Opis: Blokowanie pobudzania diody Alarm po zablokowaniu SPZ z wejścia binarnego Zakres: Nie / Tak Uwaga: Komórka widoczna dla P122 i P123 Nr

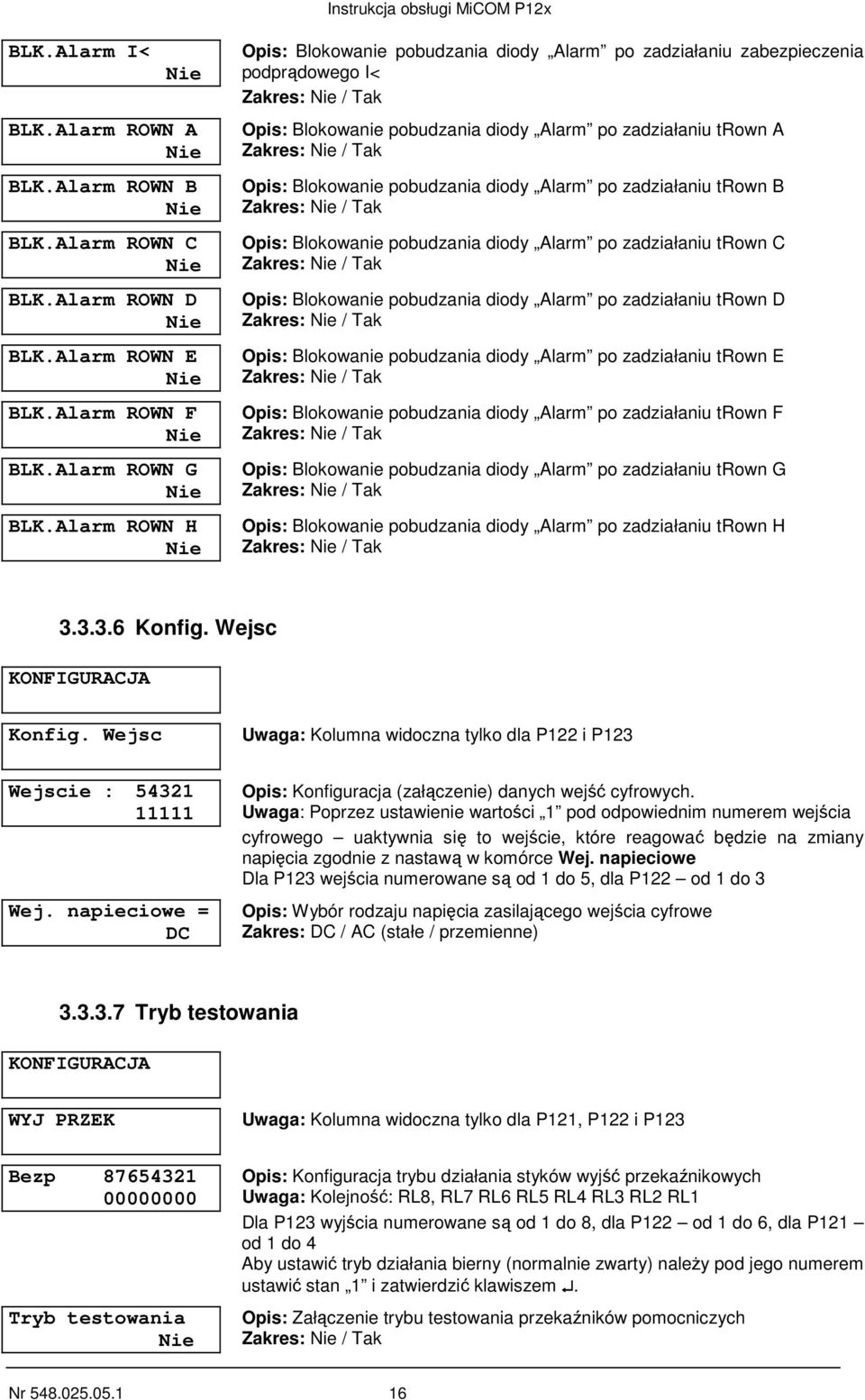

17 BLK.Alarm I< Nie BLK.Alarm ROWN A Nie BLK.Alarm ROWN B Nie BLK.Alarm ROWN C Nie BLK.Alarm ROWN D Nie BLK.Alarm ROWN E Nie BLK.Alarm ROWN F Nie BLK.Alarm ROWN G Nie BLK.Alarm ROWN H Nie Opis: Blokowanie pobudzania diody Alarm po zadziałaniu zabezpieczenia podprądowego I< Zakres: Nie / Tak Opis: Blokowanie pobudzania diody Alarm po zadziałaniu trown A Zakres: Nie / Tak Opis: Blokowanie pobudzania diody Alarm po zadziałaniu trown B Zakres: Nie / Tak Opis: Blokowanie pobudzania diody Alarm po zadziałaniu trown C Zakres: Nie / Tak Opis: Blokowanie pobudzania diody Alarm po zadziałaniu trown D Zakres: Nie / Tak Opis: Blokowanie pobudzania diody Alarm po zadziałaniu trown E Zakres: Nie / Tak Opis: Blokowanie pobudzania diody Alarm po zadziałaniu trown F Zakres: Nie / Tak Opis: Blokowanie pobudzania diody Alarm po zadziałaniu trown G Zakres: Nie / Tak Opis: Blokowanie pobudzania diody Alarm po zadziałaniu trown H Zakres: Nie / Tak Konfig. Wejsc KONFIGURACJA Konfig. Wejsc Uwaga: Kolumna widoczna tylko dla P122 i P123 Wejscie : Wej. napieciowe = DC Opis: Konfiguracja (załączenie) danych wejść cyfrowych. Uwaga: Poprzez ustawienie wartości 1 pod odpowiednim numerem wejścia cyfrowego uaktywnia się to wejście, które reagować będzie na zmiany napięcia zgodnie z nastawą w komórce Wej. napieciowe Dla P123 wejścia numerowane są od 1 do 5, dla P122 od 1 do 3 Opis: Wybór rodzaju napięcia zasilającego wejścia cyfrowe Zakres: DC / AC (stałe / przemienne) Tryb testowania KONFIGURACJA WYJ PRZEK Uwaga: Kolumna widoczna tylko dla P121, P122 i P123 Bezp Tryb testowania Nie Opis: Konfiguracja trybu działania styków wyjść przekaźnikowych Uwaga: Kolejność: RL8, RL7 RL6 RL5 RL4 RL3 RL2 RL1 Dla P123 wyjścia numerowane są od 1 do 8, dla P122 od 1 do 6, dla P121 od 1 do 4 Aby ustawić tryb działania bierny (normalnie zwarty) należy pod jego numerem ustawić stan 1 i zatwierdzić klawiszem. Opis: Załączenie trybu testowania przekaźników pomocniczych Zakres: Nie / Tak Nr

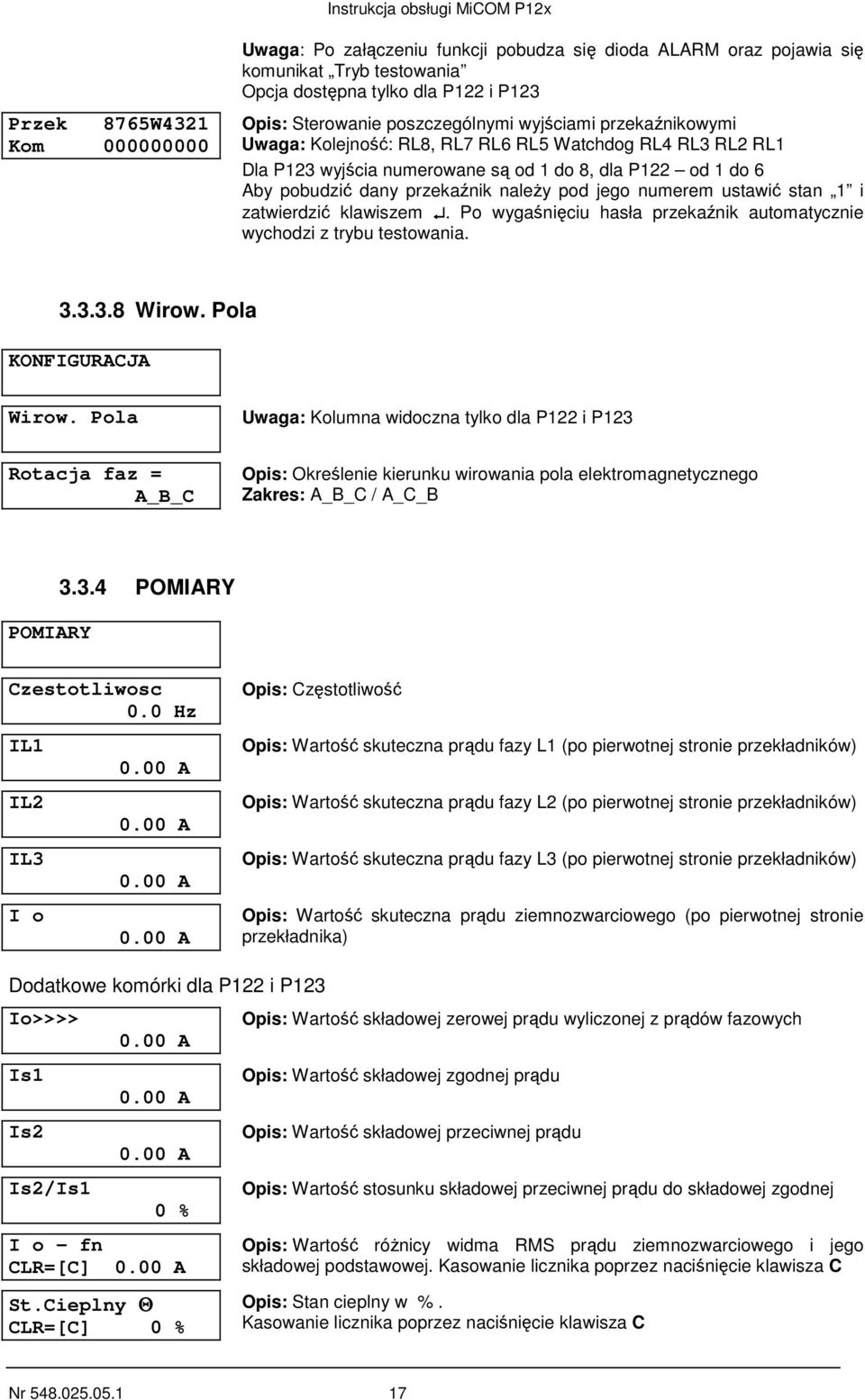

18 Przek 8765W4321 Kom Uwaga: Po załączeniu funkcji pobudza się dioda ALARM oraz pojawia się komunikat Tryb testowania Opcja dostępna tylko dla P122 i P123 Opis: Sterowanie poszczególnymi wyjściami przekaźnikowymi Uwaga: Kolejność: RL8, RL7 RL6 RL5 Watchdog RL4 RL3 RL2 RL1 Dla P123 wyjścia numerowane są od 1 do 8, dla P122 od 1 do 6 Aby pobudzić dany przekaźnik należy pod jego numerem ustawić stan 1 i zatwierdzić klawiszem. Po wygaśnięciu hasła przekaźnik automatycznie wychodzi z trybu testowania Wirow. Pola KONFIGURACJA Wirow. Pola Uwaga: Kolumna widoczna tylko dla P122 i P123 Rotacja faz = A_B_C Opis: Określenie kierunku wirowania pola elektromagnetycznego Zakres: A_B_C / A_C_B POMIARY POMIARY Czestotliwosc 0.0 Hz IL1 IL2 IL3 I o 0.00 A 0.00 A 0.00 A 0.00 A Opis: Częstotliwość Opis: Wartość skuteczna prądu fazy L1 (po pierwotnej stronie przekładników) Opis: Wartość skuteczna prądu fazy L2 (po pierwotnej stronie przekładników) Opis: Wartość skuteczna prądu fazy L3 (po pierwotnej stronie przekładników) Opis: Wartość skuteczna prądu ziemnozwarciowego (po pierwotnej stronie przekładnika) Dodatkowe komórki dla P122 i P123 Io>>>> Is1 Is2 Is2/Is A 0.00 A 0.00 A 0 % I o - fn CLR=[C] 0.00 A St.Cieplny Θ CLR=[C] 0 % Opis: Wartość składowej zerowej prądu wyliczonej z prądów fazowych Opis: Wartość składowej zgodnej prądu Opis: Wartość składowej przeciwnej prądu Opis: Wartość stosunku składowej przeciwnej prądu do składowej zgodnej Opis: Wartość różnicy widma RMS prądu ziemnozwarciowego i jego składowej podstawowej. Kasowanie licznika poprzez naciśnięcie klawisza C Opis: Stan cieplny w %. Kasowanie licznika poprzez naciśnięcie klawisza C Nr

19 Max & Sredni I CLR=[C] Max Max Max IL1 Rms A IL2 Rms A IL3 Rms A Sredni IL1 Rms A Sredni IL2 Rms A Sredni IL3 Rms A MAX. OKR.POM. CLR=[C] MAX. OKR.POM. I A RMS = 0.00 A MAX. OKR.POM. I B RMS = 0.00 A MAX. OKR.POM. I C RMS = 0.00 A SR.WART.POM. CLR=[C] SR.WART.POM. I A RMS = 0.00 A SR.WART.POM. I B RMS = 0.00 A SR.WART.POM. I C RMS = 0.00 A Opis: Kasowanie wartości maksymalnych i średnich prądu wyświetlonych w poniższych komórkach (poprzez naciśnięcie klawisza C) Opis: Wartość maksymalna prądu w fazie L1 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Wart.Mx&Sed. / Okno czasu) Opis: Wartość maksymalna prądu w fazie L2 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Wart.Mx&Sed. / Okno czasu) Opis: Wartość maksymalna prądu w fazie L3 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Wart.Mx&Sed. / Okno czasu) Opis: Wartość średnia prądu w fazie L1 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Wart.Mx&Sed. / Okno czasu) Opis: Wartość średnia prądu w fazie L2 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Wart.Mx&Sed. / Okno czasu) Opis: Wartość średnia prądu w fazie L3 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Wart.Mx&Sed. / Okno czasu) Opis: Kasowanie wartości maksymalnych prądów wyświetlonych w poniższych komórkach (poprzez naciśnięcie klawisza C) Opis: Wartość maksymalna prądu w fazie L1 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Nar.Zapotrzeb. / Okr.Pomiar.) Opis: Wartość maksymalna prądu w fazie L2 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Nar.Zapotrzeb. / Okr.Pomiar.) Opis: Wartość maksymalna prądu w fazie L3 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Nar.Zapotrzeb. / Okr.Pomiar.) Opis: Kasowanie wartości maksymalnych prądów wyświetlonych w poniższych komórkach (poprzez naciśnięcie klawisza C) Opis: Wartość średnia prądu w fazie L1 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Nar.Zapotrzeb. / Okr.Pomiar. odniesionym do liczby podzakresów komórka LB Okr.Pomiar. Opis: Wartość średnia prądu w fazie L2 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Nar.Zapotrzeb. / Okr.Pomiar. odniesionym do liczby podzakresów komórka LB Okr.Pomiar. Opis: Wartość średnia prądu w fazie L3 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Nar.Zapotrzeb. / Okr.Pomiar. odniesionym do liczby podzakresów komórka LB Okr.Pomiar. Dodatkowe komórki dla P123 Statystyki SPZ CLR=[C] Calk. LB Cykli 0 Cykl1 SPZ Cykl2 SPZ Cykl3 SPZ Cykl4 SPZ Opis: Kasowanie zapamiętanej wartości liczby cykli SPZ. Kasowanie licznika poprzez naciśnięcie klawisza C Opis: Całkowita liczba cykli SPZ Opis: Liczba jednokrotnych cykli SPZ Opis: Liczba dwukrotnych cykli SPZ Opis: Liczba trzykrotnych cykli SPZ Opis: Liczba czterokrotnych cykli SPZ Nr

20 Calk LB Wyl. & Blokada 0 Opis: Całkowita liczba definitywnych wyłączeń automatyki SPZ KOMUNIKACJA (Modbus, DNP3.0) KOMUNIKACJA Komunikacja? Tak Szybk.Transmisji Bd Parzystosc Bez Bity Stopu Adres Przek. 1 1 Format daty ZWYKLY Opis: Aktywność komunikacji przez port RS485 Uwaga: Tak / Nie Opis: Prędkość transmisji danych Zakres: 300 / 600 / 1200 / 2400 / 4800 / 9600 / / bit/s Opis: Bit parzystości Zakres: Bez / Parzysty / Nieparz. Opis: Format danych - liczba bitów stopu Zakres: 0 / 1 Opis: Adres przekaźnika Zakres: 1 255; krok 1 Opis: Wybór sposobu synchronizacji Zakres: ZWYKLY / IEC Uwaga: Komórka widoczna tylko dla protokołu Modbus KOMUNIKACJA (Courier, IEC ) KOMUNIKACJA Komunikacja? Tak Opis: Aktywność komunikacji przez port RS485 Uwaga: Tak / Nie Bity Danych Adres Przek. 8 1 Opis: Format danych - liczba bitów danych Zakres: 7 / 8 Uwaga: Komórka widoczna tylko dla protokołu IEC Opis: Adres przekaźnika Zakres: 1 255; krok 1 Nr

21 3.3.7 ZABEZPIECZ G1 Menu ZABEZPIECZ G1 oraz ZABEZPIECZ G2 są identyczne i umożliwiają użytkownikowi zaprogramowanie 2 różnych grup konfiguracyjnych. Naciśnięcie przycisku powoduje przejście do rzędu komórek podmenu odnoszących się do różnych funkcji zabezpieczeniowych. Naciśnięcie na tym poziomie przycisków lub powoduje przejście do kolejnych kolumn podmenu. W przekaźnikach P120 oraz P121 poniższe funkcje zgrupowane są w jednej kolumnie oznaczonej jako ZABEZPIECZENIA [50/51] Zwarciowe ZABEZPIECZ.G1 [50/51]Zwarciowe I>? I> Tak 1.0 In Zwloka Typ Char. IDMT Opis: Załączenie zabezpieczenia zwarciowego I stopnia Uwaga: Jeśli funkcja jest odstawiona poniższe komórki są niewidoczne Opis: Prąd zwarciowy Zakres: In ; krok 0.01 In Opis: Wybór rodzaju charakterystyki czasowej Zakres: IDMT / DMT / RI (zależna / niezależna / elektromechaniczna) Dla charakterystyki niezależnej DMT ti> treset 10 ms 40 ms Dla charakterystyki zależnej IDMT Idmt IEC SI Opis: Czas zwłoki dla charakterystyki niezależnej Zakres: s ; krok 10 ms Opis: Wybór czasu podtrzymania zabezpieczenia I> Zakres: 0 do 600 s ; krok 10 ms Uwaga: Tylko dla P122 i P123 Opis: Wybór rodzaju charakterystyki czasowo zależnej Zakres: IEC SI, IEC STI, BPN EDF, RC, IEEE EI, IEEE VI, C08, IEEE MI, C02, IEC LTI, IEC EI, IEC VI WSP.Tms Opis: Wybór wartości współczynnika TMS Zakres: do 1.5 ; krok Po wyborze charakterystyki IEC treset Opis: Wybór czasu podtrzymania zabezpieczenia I> 40 ms Zakres: 0 do 600 s ; krok 10 ms Uwaga: Komórka widoczna tylko dla P122 i P123 Po wyborze charakterystyki IEEE lub ANSI Typ Czasu Reset Opis: Wybór rodzaju charakterystyki czasowo zależnej czasu podtrzymania DMT Zakres: DMT / IDMT Po wyborze charakterystyki IEEE lub ANSI i typu DMT treset 40 ms Opis: Wybór czasu podtrzymania zabezpieczenia I> Zakres: 0 do 600 s ; krok 10 ms Po wyborze charakterystyki IEEE lub ANSI i typu IDMT Rtms 40 ms Opis: Wybór wartości współczynnika RTMS Zakres: do 1.5 ; krok Nr

22 Dla charakterystyki elektromechanicznej RI WSP.K treset ms Opis: Wybór wartości współczynnika K Zakres: 0.1 do 10 ; krok 0.05 Opis: Wybór czasu podtrzymania zabezpieczenia I> Zakres: 0 do 600 s ; krok 10 ms I>>? I>> Tak 1.0 In Zwloka Typ Char. IDMT Opis: Załączenie zabezpieczenia zwarciowego II stopnia Opis: Prąd zwarciowy Zakres: In ; krok 0.01 In Opis: Wybór rodzaju charakterystyki czasowej Zakres: IDMT / DMT / RI (zależna / niezależna / elektromechaniczna) Dla charakterystyki niezależnej DMT ti>> Opis: Czas zwłoki 10 ms Zakres: s ; krok 10 ms treset 40 ms Opis: Wybór czasu podtrzymania zabezpieczenia I> Zakres: 0 do 600 s ; krok 10 ms Uwaga: Tylko dla P122 i P123 Dla charakterystyki zależnej IDMT oraz RI komórki identycznie jak dla pierwszego stopnia I> I>>>? Tak I>>> probka Tak I>>> 1.0 In ti>>> 10 ms Opis: Załączenie zabezpieczenia zwarciowego III stopnia Opis: Tryb działania zabezpieczenia zwarciowego III stopnia. Uwaga: Dla opcji Tak do obliczeń przyjmowana jest składowa podstawowa sygnału, dla opcji Nie do obliczeń przyjmowana jest transformata Fouriera Opis: Prąd zwarciowy Zakres: In ; krok 0.01 In Opis: Czas zwłoki Zakres: s ; krok 10 ms [50N/51N] Ziemn. ZABEZPIECZ.G1 [50N/51N]Ziemn. Io>? Io> Tak 0.1 Ion Zwloka Typ Char. IDMT Opis: Załączenie zabezpieczenia ziemnozwarciowego I stopnia Uwaga: Jeśli funkcja jest odstawiona poniższe komórki są niewidoczne Opis: Prąd ziemnozwarciowy Zakres: W zależności od wykonania zakres może wynosić: Ion; Ion; Ion ; krok Ion Opis: Wybór rodzaju charakterystyki czasowej Zakres: IDMT / DMT / RI / RXIDG (zależna / niezależna / elektromechaniczna / specjalna tylko dla zakresu 0.01 do 8 Ion) Nr

23 Dla charakterystyki niezależnej DMT tio> treset 40 ms 40 ms Dla charakterystyki zależnej IDMT Idmt IEC SI Opis: Czas zwłoki dla charakterystyki niezależnej Zakres: s ; krok 10 ms Opis: Wybór czasu podtrzymania zabezpieczenia Io> Zakres: 0 do 600 s ; krok 10 ms Uwaga: Tylko dla P122 i P123 Opis: Wybór rodzaju charakterystyki czasowo zależnej Zakres: IEC SI, IEC STI, BPN EDF, RC, IEEE EI, IEEE VI, CO8, IEEE MI, CO2, IEC LTI, IEC EI, IEC VI Wsp.Tms Opis: Wybór wartości współczynnika TMS Zakres: do 1.5 ; krok Po wyborze charakterystyki IEC treset Opis: Wybór czasu podtrzymania zabezpieczenia Io> 40 ms Zakres: 0 do 600 s ; krok 10 ms Uwaga: Komórka widoczna tylko dla P122 i P123 Po wyborze charakterystyki IEEE lub ANSI Typ Czasu Reset Opis: Wybór rodzaju charakterystyki czasowo zależnej czasu podtrzymania DMT Zakres: DMT / IDMT Po wyborze charakterystyki IEEE lub ANSI i typu DMT treset 40 ms Opis: Wybór czasu podtrzymania zabezpieczenia Io> Zakres: 0 do 600 s ; krok 10 ms Po wyborze charakterystyki IEEE lub ANSI i typu IDMT Rtms 40 ms Opis: Wybór wartości współczynnika RTMS Zakres: do 1.5 ; krok Dla charakterystyki elektromechanicznej RI Wsp.K treset ms Opis: Wybór wartości współczynnika K Zakres: 0.1 do 10 ; krok 0.05 Opis: Wybór czasu podtrzymania zabezpieczenia Io> Zakres: 0 do 600 s ; krok 10 ms Dla charakterystyki specjalnej RXIDG RXIDG Curve treset N1 40 ms Opis: Wybór współczynnika nachylenia krzywej Zakres: : 0.3 do 1 ; krok 0.1 Opis: Wybór czasu podtrzymania zabezpieczenia Io> Zakres: 0 do 600 s ; krok 10 ms Io>>? Io>> Tak 0.5 Ion Zwloka Typ Char. IDMT Opis: Załączenie zabezpieczenia ziemnozwarciowego II stopnia Opis: Prąd ziemnozwarciowy Zakres: W zależności od wykonania zakres może wynosić: Ion; Ion; Ion ; krok Ion Opis: Wybór rodzaju charakterystyki czasowej Zakres: IDMT / DMT / RI / RXIDG (zależna / niezależna / elektromechaniczna / specjalna tylko dla zakresu 0.01 do 8 Ion) Nr

24 Dla charakterystyki niezależnej DMT tio>> Opis: Czas zwłoki 10 ms Zakres: s ; krok 10 ms treset 40 ms Opis: Wybór czasu podtrzymania zabezpieczenia I> Zakres: 0 do 600 s ; krok 10 ms Uwaga: Tylko dla P122 i P123 Dla charakterystyki zależnej IDMT, RI oraz RXIDG komórki identycznie jak dla pierwszego stopnia Io> Io>>> probka Tak Io>>> 0.5 Ion tio>>> 10 ms Opis: Tryb działania zabezpieczenia ziemnozwarciowego III stopnia. Uwaga: Dla opcji Tak do obliczeń przyjmowana jest składowa podstawowa sygnału, dla opcji Nie do obliczeń przyjmowana jest transformata Fouriera Opis: Prąd ziemnozwarciowy Zakres: W zależności od wykonania zakres może wynosić: Ion; Ion; Ion ; krok Ion Opis: Czas zwłoki Zakres: s ; krok 10 ms Io>>>>? Io>>>> Tak Ion Zwloka Typ Char. IDMT Opis: Załączenie zabezpieczenia ziemnozwarciowego IV stopnia Uwaga: Kryterium bazuje na wielkości Io wyliczanej jako suma wektorowa prądów fazowych Opis: Prąd ziemnozwarciowy Opis: Wybór rodzaju charakterystyki czasowej Zakres: IDMT / DMT / RI (zależna / niezależna / elektromechaniczna) Dla charakterystyki niezależnej DMT tio>>>> Opis: Czas zwłoki 10 ms Zakres: s ; krok 10 ms treset 40 ms Opis: Wybór czasu podtrzymania zabezpieczenia I> Zakres: 0 do 600 s ; krok 10 ms Uwaga: Tylko dla P122 i P123 Dla charakterystyki zależnej IDMT oraz RI komórki identycznie jak dla pierwszego stopnia Io> Nr

25 [46] Asymetria ZABEZPIECZ.G1 [46] Asymetria Uwaga: Kolumna widoczna tylko dla P122 i P123 Is2>? Is2 > Tak 1.0 In Zwloka Typ Char. IDMT Opis: Załączenie zabezpieczenia od asymetrii zasilania 1-go stopnia Uwaga: Jeśli funkcja jest odstawiona poniższe komórki są niewidoczne Opis: Prąd składowej przeciwnej Zakres: In ; krok 0.01 In Opis: Wybór rodzaju charakterystyki czasowej Zakres: IDMT / DMT / RI (zależna / niezależna / elektromechaniczna) Dla charakterystyki niezależnej DMT tis2> 40 ms Dla charakterystyki zależnej IDMT Krzywa IEC SI Opis: Czas zwłoki dla charakterystyki niezależnej Zakres: s ; krok 10 ms Opis: Wybór rodzaju charakterystyki czasowo zależnej Zakres: IEC SI, IEC STI, BPN EDF, RC, IEEE EI, IEEE VI, CO8, IEEE MI, CO2, IEC LTI, IEC EI, IEC VI Wsp.Tms Opis: Wybór wartości współczynnika TMS Zakres: do 1.5 ; krok Po wyborze charakterystyki IEC treset 40 ms Po wyborze charakterystyki IEEE lub ANSI Opis: Wybór czasu podtrzymania zabezpieczenia Is2> Zakres: 40 ms do 100 s ; krok 10 ms Typ Czasu Reset Opis: Wybór rodzaju charakterystyki czasowo zależnej czasu podtrzymania DMT Zakres: DMT / IDMT (zależna / niezależna) Po wyborze charakterystyki IEEE lub ANSI i typu DMT treset 40 ms Opis: Wybór czasu podtrzymania zabezpieczenia Is2> Zakres: 40 ms do 100 s ; krok 10 ms Po wyborze charakterystyki IEEE lub ANSI i typu IDMT Rtms 40 ms Opis: Wybór wartości współczynnika RTMS Zakres: do 1.5 ; krok Dla charakterystyki elektromechanicznej RI Wsp.K treset ms Opis: Wybór wartości współczynnika K Zakres: 0.1 do 10 ; krok 0.05 Opis: Wybór czasu podtrzymania zabezpieczenia Is2> Zakres: 40 ms do 100 s ; krok 10 ms Is2>>? Is2>> Tak 0.5 Ion Opis: Załączenie zabezpieczenia od asymetrii zasilania 2-go stopnia Opis: Prąd składowej przeciwnej Zakres: In ; krok 0.01 In Nr

26 tis2>> 10 ms Instrukcja obsługi MiCOM P12x Opis: Czas zwłoki Zakres: s ; krok 10 ms [49] Przeciazenie ZABEZPIECZ.G1 [49]Przeciazenie Uwaga: Kolumna widoczna tylko dla P122 i P123 Przec.Cieplne? Tak IΘ > Te K Θ / OW Θ Alarm? Θ Alarm 0.1 In 1 mn % Tak 90 % Opis: Załączenie zabezpieczenia przeciążeniowego Uwaga: Jeśli funkcja jest odstawiona poniższe komórki są niewidoczne Opis: Prąd cieplny Zakres: In ; krok 0.01 In Opis: Stała czasowa nagrzewania Zakres: min ; krok 1 min Opis: Współczynnik bezpieczeństwa Zakres: ; krok 0.01 Opis: Obciążenie cieplne wyłączające [w % obciążenia znamionowego] Zakres: % ; krok 1 % Opis: Załączenie funkcji sygnalizacji alarmowej Opis: Obciążenie cieplne alarmowe [w % obciążenia znamionowego] Zakres: % ; krok 1 % Uwaga: Komórka widoczna tylko w przypadku załączenia funkcji Θ Alarm? [37] Podpradowe ZABEZPIECZ.G1 [37] Podpradowe Uwaga: Kolumna widoczna tylko dla P122 i P123 I <? I < ti < Tak 0.2 In 0.0 s I< blokowane 52a Tak Opis: Załączenie zabezpieczenia podprądowego Opis: Wartość progowa Zakres: In ; krok 0.01 In Opis: Czas zwłoki Zakres: s ; krok 10 ms Opis: Załączenie blokowania funkcji I< od stanu położenia wyłącznika: OTWARTY Nr

27 [79] Aut.SPZ ZABEZPIECZ.G1 [79] Aut.SPZ Uwaga: Kolumna widoczna tylko dla P123 SPZ? Tak Wej.ZZ Uszk.WYL? Tak Wej.ZZ T Usz.WYL ms Wej.ZZ Blokada? Tak Param.Zapotrzeb? Tak Max LB cykli 10 Okres pomiaru 10 mn Opis: Załączenie automatyki SPZ Uwaga: Jeśli funkcja jest odstawiona poniższe komórki są niewidoczne Jeśli użytkownik wybierze Tak pojawi się komunikat alarmowy. Konflikt SPZ. Jest to normalny komunikat, który automatycznie wygasa po ręcznej konfiguracji SPZ. Opis: Załączenie funkcji blokowania SPZ do momentu pobudzenia wejścia cyfrowego sterowanego sygnałem nazbrojenia napędu Uwaga: Jeśli funkcja jest odstawiona komórki <Wej.ZZ T Uszk.WYL> oraz <Wej.ZZ Blokada?> są niewidoczne Opis: Czas zwłoki do momentu pobudzenia wejścia cyfrowego ZZ Zakres: 10 ms 600 s ; krok 10 ms Opis: Załączenie funkcji blokowania biegu SPZ w celu umożliwienia zadziałania innej funkcji zabezpieczeniowej Opis: Aktywuje funkcję tymczasowego nadzoru wyłączeń. Po wygenerowaniu pierwszej komendy wyłączeniowej urządzenie sprawdza, czy liczba wyłączeń przekracza nastawioną wartość Jeśli tak, zostaje wykonane ostatnie definitywne wyłączenie i SPZ kończy swój bieg. Opis: Wskazuje nastawioną maksymalną liczbę wyłączeń Zakres: od 2 do 100, krok 1 Opis: Wskazuje zakres czasu, w którym będą zliczane wyłączenia w cyklach SPZ Zakres: od 10 do 1400 min (24 godz.), krok 10 min Czas przerwy beznapięciowej Czas tbn1, tbn2, tbn3 oraz tbn4 zostaje uruchomiony jeśli zostanie potwierdzone otwarcie wyłącznika (skojarzony z wejściem binarnym sygnał WYLotw i wybrana funkcja zabezpieczeniowa zostanie odwzbudzona. Oznacza to, że wyłącznik został otwarty.jeśli po wysłaniu komendy wyłączeniowej przez zabezpieczenia wyłącznik pozostaje zamknięty, wówczas po określonym w algorytmie czasie zwłoki 2 sekund SPZ zostaje przywrócony do stanu wyjściowego. Jeśli po wysłaniu komendy wyłączeniowej przez zabezpieczenia wyłącznik się otworzy lecz komenda ta będzie stale utrzymywana, rozpoczęcie odliczania czasu przerwy beznapięciowej nastąpi po odwzbudzeniu funkcji zabezpieczeniowej. Czas Prz.Beznap. tbn1= 60 ms Czas Prz.Beznap. tbn2= 100 ms Czas Prz.Beznap. tbn3= 200 ms Czas Prz.Beznap. tbn4= 60 ms Opis: Czas pierwszej przerwy beznapięciowej Zakres: 10 ms 300 s ; krok 10 ms Opis: Czas drugiej przerwy beznapięciowej Zakres: 10 ms 300 s ; krok 10 ms Opis: Czas trzeciej przerwy beznapięciowej Zakres: 10 ms 600 s ; krok 10 ms Opis: Czas czwartej przerwy beznapięciowej Zakres: 10 ms 600 s ; krok 10 ms Nr

28 Min T.PrzBeznap. ti> 50 ms Min T.PrzBeznap. ti>> 50 ms Min T.PrzBeznap. ti>>> 50 ms Min T.PrzBeznap. tio> 50 ms Min T.PrzBeznap. tio>> 50 ms Min T.PrzBeznap. tio>>> 50 ms Czas Blok.Autom. tbla 20 ms Czas Blokowania ti 120 ms Cykle Fazowe Cykle Ziemn. 0 0 Cykle 4321 ti> 1111 Cykle 4321 ti>> 1111 Cykle 4321 ti>>> 1111 Cykle 4321 tio> 1111 Cykle 4321 tio>> 1111 Cykle 4321 tio>>> 1111 Cykle 4321 tzz Cykle 4321 tzz Opis: Wskazuje wartość nastawienia po pierwszym wyłączeniu Dotyczy wyłącznie funkcji z charakterystyką zależną IDMT dla przekaźników elektromagnetycznych aby pozwolić na powrót tarczy indukcyjnej na do jej pierwotnego miejsca. Zakres: 50 ms 600 s ; krok 10 ms Opis: Jak wyżej dla I>> Zakres: 50 ms 600 s ; krok 10 ms Opis: Jak wyżej dla I>>> Zakres: 50 ms 600 s ; krok 10 ms Opis: Jak wyżej dla Io> Zakres: 50 ms 600 s ; krok 10 ms Opis: Jak wyżej dla Io>> Zakres: 50 ms 600 s ; krok 10 ms Opis: Jak wyżej dla Io>>> Zakres: 50 ms 600 s ; krok 10 ms Opis: Czas załączenia po przerwie beznapięciowej Zakres: 20 ms 600 s ; krok 10 ms Opis: Czas blokowania SPZ po ręcznym załączeniu ze sterownika Zakres: 20 ms 600 s ; krok 10 ms Opis: Liczba cykli SPZ dla zabezpieczenia fazowego Zakres: 0 4 ; krok 1 Opis: Liczba cykli SPZ dla zabezpieczenia ziemnozwarciowego Zakres: 0 4 ; krok 1 Opis: Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia I> 0 = cykl SPZ nie będzie inicjowany : wyłączenie definitywne (SPZ przechodzi w stan zablokowany) 1 = zadziałanie zabezpieczenia spowoduje wyłączenie w danym cyklu 2 = brak wyłączenia od ti> bez względu na ustawienia w menu KONTR.AUTOMATYKI / Wylaczenia / OW ti> 3 = zadziałanie zabezpieczenia blokuje wyłączenie w danym cyklu od SPZ Opis: Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia I>> Opis: Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia I>>> Opis: Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia Io> Opis: Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia Io>> Opis: Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia Io>>> Opis: Konfiguracja poszczególnych cykli SPZ dla wejścia zewnętrznego ZZ1 Opis: Konfiguracja poszczególnych cykli SPZ dla wejścia zewnętrznego ZZ2 Nr

29 3.3.8 KONTR.AUTOMATYKI Naciśnięcie przycisku powoduje przejście do rzędu komórek podmenu odnoszących się do różnych funkcji kontrolnych i konfiguracyjnych. Naciśnięcie na tym poziomie przycisków lub powoduje przejście do kolejnych kolumn podmenu Wylaczenia/OW Menu to umożliwia konfigurację wyjścia przekaźnikowego RL1 odpowiedzialnego za wyłączenie. Poniższa tabela pokazuje możliwe przyczyny w zależności od typu urządzenia. Oznaczenie P120 P121 P122 P123 Informacja ti> x x x x Pierwszy próg pobudzenia zwłocznie ti>> x x x x Drugi próg pobudzenia zwłocznie ti>>> x x x x Trzeci próg pobudzenia zwłocznie tio> x x x Pierwszy próg pobudzenia doziemnego zwłocznie tio>> x x x Drugi próg pobudzenia doziemnego zwłocznie tio>>> x x x Trzeci próg pobudzenia doziemnego zwłocznie tio>>>> x x Czwarty próg pobudzenia doziemnego zwłocznie ti< x x Podprądowy próg pobudzenia zwłocznie tis2> x x Pierwszy nadprądowy próg pobudzenia składowej przeciwnej zwłocznie tis2>> x x Drugi nadprądowy próg pobudzenia składowej przeciwnej zwłocznie Przec.Cpl x x Próg pobudzenia zabezpieczenia termicznego bezzwłocznie U.Przew. x x Wykrycie nieciągłości obwodu bezzwłocznie t ZZ1 x x x x Zabezpieczenie zewnętrzne 1 zwłocznie t ZZ2 x x x x Zabezpieczenie zewnętrzne 2 zwłocznie t ZZ3 x x Zabezpieczenie zewnętrzne 3 zwłocznie t ZZ4 x Zabezpieczenie zewnętrzne 4 zwłocznie t ZZ5 x Zabezpieczenie zewnętrzne 5 zwłocznie ZNZW x Zabezpieczenie przed załączeniem na zwarcie Kontr.Wylacz x Wyłączenie zdalne LRW x Uszkodzenie wyłącznika trown A x x x Równanie logiczne A trown B x x x Równanie logiczne B trown C x x x Równanie logiczne C trown D x x x Równanie logiczne D trown E x x x Równanie logiczne E trown F x x x Równanie logiczne F trown G x x x Równanie logiczne G trown H x x x Równanie logiczne H KONTR.AUTOMATYKI Wylaczenia/OW OW / <funkcja> Tak Opis: Zadziałanie <funkcja>, gdzie <funkcja> oznacza nazwę funkcji zabezpieczeniowej lub automatyki z kolumny Oznaczenie z tabeli powyżej Uwaga: Załączenie (Tak) spowoduje pobudzenie przekaźnika działającego na wyłączenie wyłącznika RL1 Nr

30 Podtrzymania/POD Menu Podtrzymania/POD pozwala na podtrzymanie styków przekaźnika wyłączającego RL1 po zadziałaniu określonej w menu funkcji. Poniższa tabela pokazuje możliwe przyczyny w zależności od typu urządzenia. Oznaczenie P120 P121 P122 P123 Informacja ti> x x x x Pierwszy próg pobudzenia zwłocznie ti>> x x x x Drugi próg pobudzenia zwłocznie ti>>> x x x x Trzeci próg pobudzenia zwłocznie tio> x x x Pierwszy próg pobudzenia doziemnego zwłocznie tio>> x x x Drugi próg pobudzenia doziemnego zwłocznie tio>>> x x x Trzeci próg pobudzenia doziemnego zwłocznie tio>>>> x x Czwarty próg pobudzenia doziemnego zwłocznie ti< x x Podprądowy próg pobudzenia zwłocznie tis2> x x Pierwszy nadprądowy próg pobudzenia składowej przeciwnej zwłocznie tis2>> x x Drugi nadprądowy próg pobudzenia składowej przeciwnej zwłocznie Przec.Cpl x x Próg pobudzenia zabezpieczenia termicznego bezzwłocznie U.Przew. x x Wykrycie nieciągłości obwodu bezzwłocznie t ZZ1 x x x x Zabezpieczenie zewnętrzne 1 zwłocznie t ZZ2 x x x x Zabezpieczenie zewnętrzne 2 zwłocznie t ZZ3 x x Zabezpieczenie zewnętrzne 3 zwłocznie t ZZ4 x Zabezpieczenie zewnętrzne 4 zwłocznie t ZZ5 x Zabezpieczenie zewnętrzne 5 zwłocznie ZNZW x Zabezpieczenie przed załączeniem na zwarcie LRW x Uszkodzenie wyłącznika KONTR.AUTOMATYKI Podtrzymania/POD POD / <funkcja> Tak Opis: Podtrzymanie zadziałania <funkcja>, gdzie <funkcja> oznacza nazwę funkcji zabezpieczeniowej lub automatyki z kolumny Oznaczenie z tabeli powyżej Kasowanie podtrzymanych wyjść przekaźnikowych P120 P121 P122 i P123 poprzez skasowanie sygnalizacji alarmowej ti> faza X * ) (klawisz C) poprzez wejście binarne komendą systemową W przypadku podtrzymania styków przekaźnika RL1 przez dowolną funkcję na ekranie LCD nie pojawia się żaden komunikat alarmowy. Kasowanie tego stanu odbywa się po odczycie sygnalizacji alarmowej (klawisz ) i skwitowanie jej (klawisz C) Opcjonalnie można skasować podtrzymane styki poprzez wejście binarne lub komendą systemową * ) przykładowo dla zadziałania ti> w fazie X Uwaga: Na ekranie LCD nie pojawia się żaden komunikat alarmowy związany z podtrzymaniem RL1 poprzez skasowanie sygnalizacji alarmowej Przek.WYL. (klawisz C) poprzez wejście binarne komendą systemową Uwaga: Na ekranie LCD pojawi się komunikat alarmowy Przek.WYL. związany z podtrzymaniem RL1 Nr

31 Log.Blokowania 1 Menu Log.Blokowania 1 oraz Log.Blokowania 2 (tylko dla modeli P122 i P123) są identyczne i umożliwiają użytkownikowi zaprogramowanie 2 różnych grup konfiguracyjnych. W przekaźnikach P120 oraz P121 poniższe funkcje zgrupowane są w jednej kolumnie oznaczonej jako Log.Blokow./BLOK. Poniższa tabela pokazuje możliwe przyczyny w zależności od typu urządzenia. Oznaczenie P120 P121 P122 P123 Informacja ti> x x x x Pierwszy próg pobudzenia zwłocznie ti>> x x x x Drugi próg pobudzenia zwłocznie ti>>> x x x x Trzeci próg pobudzenia zwłocznie tio> x x x Pierwszy próg pobudzenia doziemnego zwłocznie tio>> x x x Drugi próg pobudzenia doziemnego zwłocznie tio>>> x x x Trzeci próg pobudzenia doziemnego zwłocznie tio>>>> x x Czwarty próg pobudzenia doziemnego zwłocznie ti< x x Podprądowy próg pobudzenia zwłocznie tis2> x x Pierwszy nadprądowy próg pobudzenia składowej przeciwnej zwłocznie tis2>> x x Drugi nadprądowy próg pobudzenia składowej przeciwnej zwłocznie Przec.Cpl x x Próg pobudzenia zabezpieczenia termicznego bezzwłocznie U.Przew. x x Wykrycie nieciągłości obwodu bezzwłocznie t ZZ1 x x x x Zabezpieczenie zewnętrzne 1 zwłocznie t ZZ2 x x x x Zabezpieczenie zewnętrzne 2 zwłocznie t ZZ3 x x Zabezpieczenie zewnętrzne 3 zwłocznie t ZZ4 x Zabezpieczenie zewnętrzne 4 zwłocznie t ZZ5 x Zabezpieczenie zewnętrzne 5 zwłocznie KONTR.AUTOMATYKI Log.Blokowania 1 BLOK1 / <funkcja> Tak Opis: Blokowanie zadziałania <funkcja>, gdzie <funkcja> oznacza nazwę funkcji zabezpieczeniowej lub automatyki z kolumny Oznaczenie z tabeli powyżej Uwaga: Załączenie (Tak) spowoduje blokowanie działania zabezpieczenia po pojawieniu się stanu wysokiego na wejściu cyfrowym z przypisaną funkcją Blok.Log Blokowanie od drugiej harmonicznej KONTR.AUTOMATYKI 2-HARM Uwaga: Kolumna widoczna tylko dla P122 i P123 2-harm.? Tak Przekl. 2-harm.= 20.0 % Opis: Blokowanie działania wybranej funkcji zabezpieczeniowej od 2-ej harmonicznej Opis: Wybór procentowej zawartości 2-ej harmonicznej w widmie prądu obciążenia Zakres: % ; krok 0,1 % Nr

32 t2-harm. Reset = 0 ms 2-harm. blok. I> Nie 2-harm. blok. I>> Nie 2-harm. blok. I>>> Nie 2-harm. blok. Io> Nie 2-harm. blok. Io>> Nie 2-harm. blok. Io>>> Nie 2-harm. blok. Io>>>> Nie 2-harm. blok. Is2> Nie 2-harm. blok. Is2>> Nie Opis: Wybór czasu podtrzymania dla odwzbudzenia progu rozruchowego Zakres: 0 2 s ; krok 0,1 s Opis: Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Opis: Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Opis: Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Opis: Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Opis: Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Opis: Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Opis: Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Opis: Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Opis: Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej Wybor Log.1/WYB1 Menu Wybor Log.1/WYB1 oraz Wybor Log.2/WYB2 są identyczne. KONTR.AUTOMATYKI Wybor Log.1/WYB1 Uwaga: Kolumna widoczna tylko dla P122 i P123 WYB1 ti>> Tak WYB1 ti>>> Tak WYB1 tio>> Tak WYB1 tio>>> Tak WYB1 tio>>>> Tak twyb1 20 ms Opis: Wydłużenie zwłoki działania zabezpieczenia nadprądowego I>> Uwaga: Załączenie spowoduje wydłużenie zwłoki działania zabezpieczenia nadprądowego I>> o czas nastawiony w komórce <twyb1> Opis: Wydłużenie zwłoki działania zabezpieczenia nadprądowego I>>> Opis: Wydłużenie zwłoki działania zabezpieczenia ziemnozwarciowego Io>> Opis: Wydłużenie zwłoki działania zabezpieczenia ziemnozwarciowego Io>>> Opis: Wydłużenie zwłoki działania zabezpieczenia ziemnozwarciowego Io>>>> Opis: Dodatkowa zwłoka czasowa Zakres: s ; krok 10 ms Nr

33 Wyjscia Przek. Menu Wyjścia Przek. pozwala na przypisanie danemu przekaźnikowi wybranej funkcji. Opcja ta nie dotyczy przekaźników RL0 (watchdog) oraz RL1 (przekaźnik wyłączający). Dla poszczególnych przekaźników MiCOM można skonfigurować różną liczbę przekaźników wyjściowych: P120 i P121 3 wyjścia, P122 5 wyjść, P123 7 wyjść. Poniższa tabela przedstawia dostępne funkcje w zależności od typu przekaźnika. Oznaczenie P120 P121 P122 P123 Informacja OW x x x x Dodatkowe wyłączenie od funkcji ustawionej w kolumnie Wylaczenia/OW I> x x x x Pierwszy próg pobudzenia bezzwłocznie ti> x x x x Pierwszy próg pobudzenia zwłocznie I>> x x x x Drugi próg pobudzenia bezzwłocznie ti>> x x x x Drugi próg pobudzenia zwłocznie I>>> x x x x Trzeci próg pobudzenia bezzwłocznie ti>>> x x x x Trzeci próg pobudzenia zwłocznie Io> x x x Pierwszy próg pobudzenia doziemnego bezzwłocznie tio> x x x Pierwszy próg pobudzenia doziemnego zwłocznie Io>> x x x Drugi próg pobudzenia doziemnego bezzwłocznie tio>> x x x Drugi próg pobudzenia doziemnego zwłocznie Io>>> x x x Trzeci próg pobudzenia doziemnego bezzwłocznie tio>>> x x x Trzeci próg pobudzenia doziemnego zwłocznie Io>>>> x x Czwarty próg pobudzenia doziemnego bezzwłocznie tio>>>> x x Czwarty próg pobudzenia doziemnego zwłocznie I< x x Podprądowy próg pobudzenia bezzwłocznie ti< x x Podprądowy próg pobudzenia zwłocznie tis2> x x Pierwszy nadprądowy próg pobudzenia składowej przeciwnej zwłocznie tis2>> x x Drugi nadprądowy próg pobudzenia składowej przeciwnej zwłocznie Przec.C Up x x Próg pobudzenia zabezpieczenia termicznego na alarm Przec.C OW x x Próg pobudzenia zabezpieczenia termicznego na wyłączenie WYL Up x x Kontrola wyłącznika sygnalizacja alarmowa po przekroczeniu nastawionych wartości: max. liczby wyłączeń wyłącznika <LB Wyl WYL>, sumy prądów kumulowanych <Σ Ampery(n)> oraz max. czasu otwarcia i zamknięcia wyłącznika <Czas Wyl.WYL> i <Czas Za.WYL> WYL Aw x x Kontrola ciągłości obwodu wyłącznika Uszk.Przew. x x Zadziałanie funkcji Uszkodzony Przewód tlrw Otw. x x Uszkodzenie w obwodzie wyłączania wyłącznika WYL Zam x x Komenda zamknięcia wyłącznika : komenda systemowa RS232 lub RS485 WYL Zam x Komenda zamknięcia wyłącznika : komenda systemowa RS232 lub RS485, wejście cyfrowe, klawiatura LCD WYL Zam x Komenda zamknięcia wyłącznika : tylko od SPZ (patrz także Kontr.Zalacz ) t ZZ1 x x x x Zabezpieczenie zewnętrzne 1 zwłocznie t ZZ2 x x x x Zabezpieczenie zewnętrzne 2 zwłocznie t ZZ3 x x Zabezpieczenie zewnętrzne 3 zwłocznie t ZZ4 x Zabezpieczenie zewnętrzne 4 zwłocznie t ZZ5 x Zabezpieczenie zewnętrzne 5 zwłocznie SPZ/St x Rozpoczęty bieg automatyki SPZ SPZ/OW x Definitywne wyłączenie wyłącznika od automatyki SPZ 79 wew blok. x SZP zablokowany (wewnętrznie) 79 zew blok. x SZP zablokowany (zewnętrznie) Rozkaz 1 x x Komenda systemowa Rozkaz 1 Rozkaz 2 x x Komenda systemowa Rozkaz 2 Rozkaz 3 x x Komenda systemowa Rozkaz 3 Rozkaz 4 x x Komenda systemowa Rozkaz 4 Nr

34 Aktywna Grupa x x Informacja o zmienionej grupie nastaw ZNZW x Zabezpieczenie przed załączeniem na zwarcie Kontr.wylacz x Sterowanie wyłącznika komenda wyłącz Kontr.zalacz x Sterowanie wyłącznika komenda załącz : komenda systemowa RS232 lub RS485, wejście cyfrowe, klawiatura LCD Wejśc.1 x x x x Pobudzenie wejścia cyfrowego nr 1 Wejśc.2 x x x x Pobudzenie wejścia cyfrowego nr 2 Wejśc.3 x x Pobudzenie wejścia cyfrowego nr 3 Wejśc.4 x Pobudzenie wejścia cyfrowego nr 4 Wejśc.5 x Pobudzenie wejścia cyfrowego nr 5 tia> x Pierwszy próg pobudzenia zwłocznie w fazie L1 tib> x Pierwszy próg pobudzenia zwłocznie w fazie L2 tic> x Pierwszy próg pobudzenia zwłocznie w fazie L3 trown A x x x Równanie logiczne A trown B x x x Równanie logiczne B trown C x x x Równanie logiczne C trown D x x x Równanie logiczne D trown E x x x Równanie logiczne E trown F x x x Równanie logiczne F trown G x x x Równanie logiczne G trown H x x x Równanie logiczne H Poniższy opis dotyczy maksymalnej liczby wyjść przekaźnikowych. KONTR.AUTOMATYKI Wyjścia Przek. lub do sąsiednich kolumn podmenu I> : Opis: Pobudzenie zabezpieczenia I> Uwaga: Poprzez ustawienie wartości 1 pod odpowiednim numerem przekaźnika przyporządkowuje się dane zdarzenie bieżącej komórki do tego przekaźnika Dla P123 wyjścia numerowane są od 2 do 8, dla P122 od 2 do 6, dla P121 oraz P120 od 2 do 4 W tym konkretnym przypadku pobudzenie funkcji I> spowoduje zadziałanie wyjść przekaźnikowych RL3 oraz RL Podtrz. Przek. KONTR.AUTOMATYKI Podtrz. Przek. Przek. 2 Przek. 3 Przek. 4 Przek. 5 Nie Nie Nie Nie Opis: Podtrzymanie przekaźnika RL2 Zakres: Nie / Tak Opis: Podtrzymanie przekaźnika RL3 Zakres: Nie / Tak Opis: Podtrzymanie przekaźnika RL4 Zakres: Nie / Tak Opis: Podtrzymanie przekaźnika RL5 Zakres: Nie / Tak Uwaga: Kolumna widoczna tylko dla P122 i P123 Nr

35 Przek. 6 Przek. 7 Przek. 8 Nie Nie Nie Opis: Podtrzymanie przekaźnika RL6 Zakres: Nie / Tak Opis: Podtrzymanie przekaźnika RL7 Zakres: Nie / Tak Uwaga: Komórka widoczna tylko dla P123 Opis: Podtrzymanie przekaźnika RL8 Zakres: Nie / Tak Uwaga: Komórka widoczna tylko dla P Wejscia Menu Wejscia pozwala na przypisanie danemu wejściu cyfrowemu wybranej funkcji. Dla poszczególnych przekaźników MiCOM można skonfigurować różną liczbę wejść cyfrowych: P120 i P121 2 wejścia, P122 3 wejścia, P123 5 wejść. Do każdego wejścia można przypisać więcej niż jedną funkcję. Oznaczenie P120 P121 P122 P123 Informacja Bl.Pod x x x x Odblokowanie podtrzymania przekaźników wyjściowych WYLotw x x x x Położenie wyłącznika - otwarty WYLzam x x x x Położenie wyłącznika - zamknięty WYL/Aw x x x x Zewnętrzne uszkodzenie wyłącznika ZZ1 x x x x Zabezpieczenie zewnętrzne 1 ZZ2 x x x x Zabezpieczenie zewnętrzne 2 ZZ3 x x Zabezpieczenie zewnętrzne 3 ZZ4 x Zabezpieczenie zewnętrzne 4 ZZ5 x Zabezpieczenie zewnętrzne 5 Blok.Log1 x x x x Blokowanie działania zabezpieczenia (grupa 1) Blok.Log2 x x Blokowanie działania zabezpieczenia (grupa 2) Start Rej x x Pobudzenie rejestratora zakłóceń Zim.Rozr. x x Zimny rozruch (podwyższenie wartości nastaw w określonym czasie) Wyb.Log1 x x Zwłoka działania zabezpieczeń (grupa 1) Wyb.Log2 x x Zwłoka działania zabezpieczeń (grupa 2) Zm.Gr.Nas. x x Zmiana grupy nastaw Blok.SPZ x Blokowanie automatyki SPZ Θ Kasuj x x Kasowanie modelu cieplnego K.Obw.Wyl. x x Kontrola ciągłości obwodu wyłącznika Pob. tlrw x x Pobudzenie automatyki LRW z zabezpieczenia zewnętrznego Kas. LED x x Kasowanie diod LED Ster. Man x x Tryb testowania przekaźników ZNZW x Załączenie na zwarcie ZNZW Lokal. x Tryb lokalny (blokuje wszystkie komendy systemowe) Synchr. x x Synchronizacja czasu poprzez wejście Ster Wyl. x x Komenda wyłączenia (można ją przypisać do: RL1 (P122) lub RL1 do RL8 (P123) Ster Zam x x Komenda załączenia Nr

36 KONTR.AUTOMATYKI Wejscia Wejscie1 <fun> Tak Opis: Zadziałanie <fun>, gdzie <fun> oznacza nazwę funkcji zabezpieczeniowej lub automatyki z kolumny Oznaczenie z tabeli powyżej Uwaga: Załączenie (Tak) spowoduje pobudzenie przekaźnika działającego na wyłączenie wyłącznika RL1 Identyczne kolumny menu dla pozostałych wejść: Wejscie2, Wejscie3 (P122 i P123), Wejście4 (P123) oraz Wejście5 (P123) KONTR.AUTOMATYKI Wejscia Wejscie2 <fun> Tak Czas zwłoki dla wejść cyfrowych KONTR.AUTOMATYKI Wejscia Czas Wej.ZZ Czas Wej.ZZ1 tzz1 0 ms Czas Wej.ZZ2 tzz2 0 ms Czas Wej.ZZ3 tzz3 0 ms Czas Wej.ZZ4 tzz4 0 ms Czas Wej.ZZ5 tzz4 0 ms Opis: Czas zwłoki zabezpieczenia zewnętrznego ZZ1 Zakres: s ; krok 10 ms Opis: Czas zwłoki zabezpieczenia zewnętrznego ZZ2 Zakres: s ; krok 10 ms Opis: Czas zwłoki zabezpieczenia zewnętrznego ZZ3 Zakres: s ; krok 10 ms Uwaga: Komórka widoczna tylko dla P122 i P123 Opis: Czas zwłoki zabezpieczenia zewnętrznego ZZ4 Zakres: s ; krok 10 ms Uwaga: Komórka widoczna tylko dla P123 Opis: Czas zwłoki zabezpieczenia zewnętrznego ZZ5 Zakres: s ; krok 10 ms Uwaga: Komórka widoczna tylko dla P123 Nr

37 Uszk.Przewodu KONTR.AUTOMATYKI Uszk.Przewodu Uwaga: Kolumna widoczna tylko dla P122 i P123 U.Przewodu? Tak Czas U.Przewodu tu.prz. 20 s Stosunek I2/I1 20 % Opis: Załączenie funkcji detekcji uszkodzonego przewodu Uwaga: Jeśli funkcja jest odstawiona poniższe komórki są niewidoczne Opis: Czas zwłoki Zakres: s ; krok 1 s Opis: Stosunek składowej przeciwnej do składowej zgodnej prądu Zakres: % ; krok 1 % Zimny Rozruch KONTR.AUTOMATYKI Zimny Rozruch Uwaga: Kolumna widoczna tylko dla P122 i P123 Zimny Rozruch? Tak ZR pob.wejscie Tak ZR pobudz. auto Nie Zimny Rozruch ti>? Tak Zimny Rozruch ti>>? Tak Zimny Rozruch ti>>>? Tak Zimny Rozruch tio>? Tak Zimny Rozruch tio>>? Tak Zimny Rozruch tio>>>? Tak Zimny Rozruch tio>>>>? Tak Opis: Załączenie funkcji zimnego rozruchu Uwaga: Jeśli funkcja jest odstawiona poniższe komórki są niewidoczne Opis: Pobudzenie funkcji zimnego rozruchu od wejścia binarnego Opis: Pobudzenie funkcji zimnego rozruchu po pobudzeniu wejścia binarnego z przypisaną funkcją WYLZam jeśli wartość prądu przekroczy 5% In w czasie mniejszym niż 200 ms Po załączeniu obu funkcji Wejscie i Auto priorytet ma opcja Auto Opis: Zimny rozruch dla zabezpieczenia nadprądowego I> Uwaga: Załączenie funkcji spowoduje podwyższenie nastaw zabezpieczenia podczas załączania prądu o wielkość określoną w komórce Zimny Rozruch Poziom na czas określony przez parametr Zimny Rozruch tzr Opis: Zimny rozruch dla zabezpieczenia nadprądowego I>> Opis: Zimny rozruch dla zabezpieczenia nadprądowego I>>> Opis: Zimny rozruch dla zabezpieczenia ziemnozwarciowego Io> Opis: Zimny rozruch dla zabezpieczenia ziemnozwarciowego Io>> Opis: Zimny rozruch dla zabezpieczenia ziemnozwarciowego Io>>> Opis: Zimny rozruch dla zabezpieczenia ziemnozwarciowego Io>>>> Nr

38 Zimny Rozruch tis2>? Tak Zimny Rozruch tis2>>? Tak Zimny Rozruch tciepl? Tak Zimny Rozruch Poziom 200 % Zimny Rozruch tzr 400 ms Opis: Zimny rozruch dla zabezpieczenia od asymetrii zasilania Is2> Opis: Zimny rozruch dla zabezpieczenia od asymetrii zasilania Is2>> Opis: Zimny rozruch dla zabezpieczenia przeciążeniowego Opis: Poziom nastaw tymczasowych w stosunku do znamionowych Zakres: 100 % % ; krok 1 % Opis: Czas trwania podwyższonych wartości nastaw Zakres: 100 ms 3600 s ; krok 10 ms Automatyka LRW KONTR.AUTOMATYKI LRW Uwaga: Kolumna widoczna tylko dla P122 i P123 LRW? I< = Czas LRW tlrw Blok I>? Blok Io>? Tak 0.2 In 40 ms Nie Nie Opis: Załączenie lokalnej rezerwy wyłącznikowej Uwaga: Jeśli funkcja jest odstawiona poniższe komórki są niewidoczne Opis: Minimalny prąd obciążenia blokujący automatykę LRW Zakres: In ; krok 0.01 In Opis: Czas zwłoki Zakres: 30 ms 10 s ; krok 10 ms Opis: Blokowanie LRW od zabezpieczenia nadprądowego I> Opis: Blokowanie LRW od zabezpieczenia ziemnozwarciowego Io> Kontr.Wylacznika KONTR.AUTOMATYKI Kontr.Wylacznika Uwaga: Kolumna widoczna tylko dla P122 i P123 Kontr.Obw.Wyl.? Tak Czas Operac.Wyl. 100 ms Kontr.Wyl.WYL Tak Czas Wyl.WYL 100 ms Kontr.Zal.WYL Tak Opis: Załączenie funkcji kontroli ciągłości obwodu wyłącznika Opis: Max. czas operacyjnego otwarcia wyłącznika Zakres: 100 ms 10 s ; krok 100 / 500 ms Opis Załączenie kontroli max. czasu działania wyłącznika (otwarcie) Opis: Max. czas działania wyłącznika (otwarcie) Zakres: 50 ms 1 s ; krok 10 ms Opis Załączenie kontroli max. czasu działania wyłącznika (zamknięcie) Nr

39 Czas Zal.WYL 100 ms Wyl.WYL Alarm? Tak LB Wyl.WYL 0 Σ Ampery(n)? Tak Σ Ampery(n) 0 E6 n 1 Czas Imp.tWyl 100 ms Czas Imp.tZal 100 ms Opis: Max. czas działania wyłącznika (zamknięcie) Zakres: 50 ms 1 s ; krok 10 ms Opis Załączenie sygnalizacji ostrzegawczej od liczby wyłączeń Opis: Max. liczba wyłączeń Zakres: ; krok 1 Opis Załączenie sygnalizacji ostrzegawczej od sumy prądów kumulowanych Opis: Nastawa prądów kumulowanych Zakres: E6 ; krok 1 E6 Opis: Wykładnik potęgi prądów kumulowanych Zakres: 1 2 ; krok 1 Opis: Czas trwania impulsu na otwarcie wyłącznika Zakres: s ; krok 0.1 s Opis: Czas trwania impulsu na zamknięcie wyłącznika Zakres: s ; krok 0.1 s Czas rozkazow system. KONTR.AUTOMATYKI Czas Pod.Rozkaz Kom. tkom 1 tkom 2 tkom 3 tkom ms 100 ms 100 ms 100 ms Uwaga: Kolumna widoczna tylko dla P122 i P123 w przypadku przypisania do dowolnego wyjścia przekaźnikowego sygnału Rozkaz # (# z zakresu od 1 do 4) Opis: Czas trwania impulsu komendy 1 Zakres: s ; krok 0.05 s Opis: Czas trwania impulsu komendy 2 Zakres: s ; krok 0.05 s Opis: Czas trwania impulsu komendy 3 Zakres: s ; krok 0.05 s Opis: Czas trwania impulsu komendy 4 Zakres: s ; krok 0.05 s ZNZW KONTR.AUTOMATYKI ZNZW Uwaga: Kolumna widoczna tylko dla P123 ZNZW? tznzw I>> Tak 100 ms Tak Opis: Załączenie funkcji przeciwko załączeniu wyłącznika na zwarcie Opis: Czas, w którym aktywna jest funkcja załączenia na zwarcie Zakres: s ; krok 0.01 s Opis: Rozruch ZNZW od pobudzenia funkcji I>> Nr

40 I>>> Tak Ster.Zam wejscie Nie ZNZW wejscie Nie HMI ster.zamknij Nie [79] Zamknij Nie Lokalnie komenda Nie Zdalnie komenda Nie Opis: Rozruch ZNZW od pobudzenia funkcji I>>> Opis: Wybór funkcji uruchamiającej ZNZW od pobudzenia wejścia binarnego z przypisaną funkcją: Zdalne ZAL Opis: Wybór funkcji uruchamiającej ZNZW od pobudzenia wejścia binarnego z przypisaną funkcją: ZNZW Opis: Wybór funkcji uruchamiającej ZNZW po ręcznym zamknięciu wyłącznika z klawiatury Opis: Wybór funkcji uruchamiającej ZNZW po zamknięciu wyłącznika z SPZ Opis: Wybór funkcji uruchamiającej ZNZW po zamknięciu wyłącznika poprzez przedni port komunikacyjny RS232 Opis: Wybór funkcji uruchamiającej ZNZW po zamknięciu wyłącznika poprzez tylny port komunikacyjny RS Logika programowalna Dzięki logice programowalnej można utworzyć do 8 niezależnych równań, każde składające się maks. z 16 elementów wejściowych powiązanych pomiędzy sobą operatorami logicznymi OR, OR NOT, AND lub AND NOT. Opcja dostępna tylko dla P121, P122 i P123. Dostępne sygnały wejściowe pokazuje poniższa tabela: Oznaczenie P121 P122 P123 Informacja NULL x x x Pobudzenie od stanu niskiego Not NULL x x x Pobudzenie od stanu wysokiego I> x x x Pierwszy próg pobudzenia bezzwłocznie ti> x x x Pierwszy próg pobudzenia zwłocznie I>> x x x Drugi próg pobudzenia bezzwłocznie ti>> x x x Drugi próg pobudzenia zwłocznie I>>> x x x Trzeci próg pobudzenia bezzwłocznie ti>>> x x x Trzeci próg pobudzenia zwłocznie Io> x x x Pierwszy próg pobudzenia doziemnego bezzwłocznie tio> x x x Pierwszy próg pobudzenia doziemnego zwłocznie Io>> x x x Drugi próg pobudzenia doziemnego bezzwłocznie tio>> x x x Drugi próg pobudzenia doziemnego zwłocznie Io>>> x x x Trzeci próg pobudzenia doziemnego bezzwłocznie tio>>> x x x Trzeci próg pobudzenia doziemnego zwłocznie Io>>>> x x Czwarty próg pobudzenia doziemnego bezzwłocznie tio>>>> x x Czwarty próg pobudzenia doziemnego zwłocznie Is2> x x Pierwszy nadprądowy próg pobudzenia składowej przeciwnej bezzwłocznie tis2> x x Pierwszy nadprądowy próg pobudzenia składowej przeciwnej zwłocznie Is2>> x x Drugi nadprądowy próg pobudzenia składowej przeciwnej bezzwłocznie tis2>> x x Drugi nadprądowy próg pobudzenia składowej przeciwnej zwłocznie P.Cp Up x x Próg pobudzenia zabezpieczenia termicznego na alarm P.Cp OW x x Próg pobudzenia zabezpieczenia termicznego na wyłączenie Nr

41 I< x x Podprądowy próg pobudzenia bezzwłocznie ti< x x Podprądowy próg pobudzenia zwłocznie U.Prz. x x Zadziałanie funkcji Uszkodzony Przewód SPZ/OW x Definitywne wyłączenie wyłącznika od automatyki SPZ t ZZ1 x x x Zabezpieczenie zewnętrzne 1 zwłocznie t ZZ2 x x x Zabezpieczenie zewnętrzne 2 zwłocznie t ZZ3 x x Zabezpieczenie zewnętrzne 3 zwłocznie t ZZ4 x Zabezpieczenie zewnętrzne 4 zwłocznie t ZZ5 x Zabezpieczenie zewnętrzne 5 zwłocznie Wejsc.1 x x x Pobudzenie wejścia cyfrowego nr 1 Wejsc.2 x x x Pobudzenie wejścia cyfrowego nr 2 Wejsc.3 x x Pobudzenie wejścia cyfrowego nr 3 Wejsc.4 x Pobudzenie wejścia cyfrowego nr 4 Wejsc.5 x Pobudzenie wejścia cyfrowego nr 5 79 w bl. x SZP zablokowany (wewnętrznie) 79 z bl. x SZP zablokowany (zewnętrznie) Interface KONTR.AUTOMATYKI Równanie Log. ROWNANIE A ROWNANIE B... ROWNANIE H ROWNANIE A.00 = NULL ROWNANIE A.01 OR NULL... ROWNANIE A.15 OR NULL Toperac = 0 ms Treset = 0 ms KONTR.AUTOMATYKI Równanie Log. Uwaga: Kolumna widoczna tylko dla P121, P122 i P123 ROWNANIE A ROWNANIE A.00 = NULL Opis: Konfiguracja równania logicznego A Dostęp do zawartości podmenu przy pomocy przycisku. Za pomocą przycisku uzyskuje się dostęp do tożsamych komórek odpowiednio dla równań logicznych B, C, D, E, F, G, H Opis: Edycja operatora logicznego pierwszego składnika (00) równania logicznego A. Po wciśnięciu przycisku Enter pulsuje wskaźnik zmian w lewym dolnym rogu ekranu. Zakres: dla A.00: = lub NOT dla A.01 do A.15: OR / OR NOT / AND / AND NOT Nr

42 ROWNANIE A.00 = NULL Toperac Treset 0.00 s 0.00 s Opis: Edycja logicznego sygnału pierwszego składnika (00) równania logicznego A. Po wciśnięciu przycisku Enter należy za pomocą przycisku przejść do pola edycji sygnału logicznego (pulsuje wskaźnik w prawym dolnym rogu ekranu) Zakres: jak w tabeli powyżej Opis: Czas opóźnienia dla równania logicznego X, gdzie X = A do H Zakres: s ; krok 0.01 s Opis: Czas odpadu dla równania logicznego X, gdzie X = A do H Zakres: s ; krok 0.01 s REJESTRATOR Naciśnięcie przycisku powoduje przejście do kolumn podmenu. Naciśnięcie na tym poziomie przycisków lub powoduje przejście do kolejnych kolumn podmenu Diagnostyka WYL REJESTRATOR Diagnostyka WYL Uwaga: Kolumna widoczna tylko dla P122 i P123 Czas Wylaczen 95 ms Czas Zalaczen 115 ms LB Laczen WYL CLR=[C] 760 ΣAmpery(n) CLR=[C] ΣAmpery(n) I1 4 E4 ΣAmpery(n) I2 4 E4 ΣAmpery(n) I3 4 E4 Opis: Rzeczywisty czas otwarcia wyłącznika mierzony od pobudzenia przekaźnika pomocniczego do odwzbudzenia wejścia cyfrowego Opis: Rzeczywisty czas zamykania wyłącznika mierzony od pobudzenia przekaźnika pomocniczego do pobudzenia wejścia cyfrowego Opis: Liczba wszystkich operacji łączeniowych wyłącznika Opis: Kasowanie liczników sumy wyłączonych prądów lub kwadratów prądów Opis: Suma prądów lub kwadratów prądów wyłączonych w fazie L1 Opis: Suma prądów lub kwadratów prądów wyłączonych w fazie L2 Opis: Suma prądów lub kwadratów prądów wyłączonych w fazie L Rej.Zaklocenia REJESTRATOR Rej.Zaklocenia LB Rejestrow 25 Opis: Liczba wszystkich zarejestrowanych zakłóceń Zakres: 1 25 ; krok 1 Uwaga: W celu przeglądania zawartości danego rejestru należy wybrać numer zakłócenia i wcisnąć klawisz Nr

43 Czas Zaklocenia 12:05:32:48 Data Zaklocenia 07/12/10 Akt.Grupa Nastaw 1 Zakl. w Fazie FAZA A Prog Pobudzenia I>> Amplituda 752 A I1 Amplituda 678 A I2 Amplituda 752 A I3 Amplituda 690 A Io Amplituda 23 A Opis: Czas wystąpienia zakłócenia Uwaga: Tylko do odczytu Opis: Data wystąpienia zakłócenia Uwaga: Tylko do odczytu Opis: Grupa nastaw, dla której wystąpiło zakłócenie Uwaga: Tylko do odczytu Opis: Faza, w której wystąpiło zakłócenie Uwaga: Tylko do odczytu Opis: Przyczyna zakłócenia Uwaga: Tylko do odczytu Opis: Moduł wielkości zakłóceniowej Uwaga: Tylko do odczytu Opis: Moduł prądu w fazie L1 Uwaga: Tylko do odczytu Opis: Moduł prądu w fazie L2 Uwaga: Tylko do odczytu Opis: Moduł prądu w fazie L3 Uwaga: Tylko do odczytu Opis: Moduł prądu ziemnozwarciowego Uwaga: Tylko do odczytu Pobudzenia REJESTRATOR Pobudzenia Liczba 5 Godzina 12:05:32:48 Data Poczatek Dlugosc Wylaczenie 07/12/10 I >> 140 ms Nie Opis: Liczba wszystkich zarejestrowanych zakłóceń Zakres: 1 5 ; krok 1 Uwaga: W celu przeglądania zawartości danego rejestru należy wybrać numer zakłócenia i wcisnąć klawisz Opis: Godzina wystąpienia zakłócenia Uwaga: Tylko do odczytu Opis: Data wystąpienia zakłócenia Uwaga: Tylko do odczytu Opis: Przyczyna zakłócenia Uwaga: Tylko do odczytu Opis: Czas trwania pobudzenia Uwaga: Tylko do odczytu Opis: Informacja o tym, czy pobudzenie spowodowało wyłączenie Uwaga: Tylko do odczytu Nr

44 Rej.Przeb.Zakl. REJESTRATOR Rej.Przeb.Zakl. Liczba Rej = Czas-Przed Czas-Po s 0.2 s Pob.Rej.Zakl. ZADZ. Opis: Wybór długości rejestrowanych przebiegów Zakres: od 1 do 5 Uwaga: Tylko dla P122 i P123 Długość zapisu zmienia się po wyborze parametru 5: 5 reklordów długości 3 sekundy każdy 4: 4 rekordy długości 3 sekundy każdy 3: 3 rekordy długości 5 sekund każdy 2: 2 rekordy długości 7 sekundy każdy 1: 1 rekord długości 9 sekund Opis: Czas rejestracji przebiegu przed wystąpieniem zakłócenia Zakres: W zależności od nastawy Liczba Rej możliwość wyboru od 0.1s do 2.9 s lub 4.9 s lub 6.9 s lub 8.9 s, krok 100 ms Opis: Czas rejestracji przebiegu po wystąpieniu zakłócenia Zakres: s ; krok 0.1 s Uwaga: Tylko dla P120 Całkowity czas trwania zapisu wynosi 3 s (Czas-Przed + Czas-Po 3 s) Opis: Przyczyna wyzwolenia rejestratora zakłóceń Zakres: ZADZ. (zadziałanie po czasie) / POBUDZ. (pobudzenie) Wart.Max&Sred. REJESTRATOR Wart.Max&Sred. Uwaga: Kolumna widoczna tylko dla P122 i P123 Okno Czasu 15 min Opis: Okno pomiarowe wielkości okresowej prądu maksymalnego i średniego Zakres: 5 / 10 / 15 / 30 / 60 min Zapotrzebowanie REJESTRATOR Zapotrzebowanie Uwaga: Kolumna widoczna tylko dla P122 i P123 Okr.Pomiar. 1 min LB Okr.Pomiar. 1 Opis: Podzakres pomiaru wartości maksymalnej prądu Zakres: 1 60 min ; krok 1 min Opis: Liczba podzakresów do określenia wartości średniej prądu Zakres: 1 24 ; krok 1 Nr

45 3.4 Sygnalizacja alarmowa Sygnalizacja alarmowa pobudzana jest w dwóch przypadkach: w wyniku zakłóceń elektrycznych (pobudzenia i zadziałania zabezpieczeń i automatyk) w wyniku uszkodzenia sprzętu MiCOM P12x lub błędnego działania oprogramowania. Nieprawidłowy stan pracy przekaźnika MiCOM P12x sygnalizowany jest poprzez wyświetlenie ekranu: ALARMY i migającą diodę ALARM. Ekran ten będzie widoczny tak długo, aż alarm lub zakłócenie nie zostanie potwierdzone i skasowane. Potwierdzenie sygnalizacji alarmowej polega na wciśnięciu klawisza w chwili, gdy wyświetlany jest ekran ALARMY Spowoduje to wyświetlenie pierwszego ekranu sygnalizacji alarmowej. W przypadku gdy przyczyn pobudzenia sygnalizacji jest więcej niż jedna, można je kolejno przeglądać wciskając każdorazowo klawisz. Po obejrzeniu ostatniego ekranu dioda ALARM przestanie pulsować i zacznie świecić światłem ciągłym, a na wyświetlaczu pojawi się ekran: KAS.WSZ.ALARMOW Aby skasować sygnalizację alarmową należy wcisnąć klawisz. W przypadku, gdy przyczyna alarmu ustała wciśnięcie klawisza spowoduje zgaszenie diody ALARM lub diody TRIP (jeśli przyczyną pobudzenia sygnalizacji było wyłączenie), odwzbudzenie przekaźnika sygnalizacyjnego, (jeśli taki został przyporządkowany do danego zdarzenia) oraz powrót menu do ekranu domyślnego. W przypadku sygnalizacji alarmowej związanej z uszkodzeniem sprzętu, jej skasowanie jest niemożliwe do chwili zaniku przyczyny. Dla tego przypadku pobudzona zostaje dioda WARNING. Nr

46 Lista sygnałów alarmowych dla przekaźników MiCOM P12x: Alarmy elektryczne: Io> Pobudzenie zabezpieczenia ziemnozwarciowego 1-go st. Io>> Pobudzenie zabezpieczenia ziemnozwarciowego 2-go st. Io>>> Pobudzenie zabezpieczenia ziemnozwarciowego 3-go st. Io>>>> Pobudzenie zabezpieczenia ziemnozwarciowego 4-go st. I> Pobudzenie zabezpieczenia nadprądowego fazowego 1-go st. I>> Pobudzenie zabezpieczenia nadprądowego fazowego 2-go st. I>>> Pobudzenie zabezpieczenia nadprądowego fazowego 3-go st. tio> Zadziałanie zabezpieczenia ziemnozwarciowego 1-go st. tio>> Zadziałanie zabezpieczenia ziemnozwarciowego 2-go st. tio>>> Zadziałanie zabezpieczenia ziemnozwarciowego 3-go st. tio>>>> Zadziałanie zabezpieczenia ziemnozwarciowego 4-go st. ti> Zadziałanie zabezpieczenia nadprądowego fazowego 1-go st. ti>> Zadziałanie zabezpieczenia nadprądowego fazowego 2-go st. ti>>> Zadziałanie zabezpieczenia nadprądowego fazowego 3-go st. PRZEC.CIEPLNE Up Pobudzenie zabezpieczenia przeciążeniowego PRZEC.CIEPLNE OW Zadziałanie zabezpieczenia przeciążeniowego I< Pobudzenie zabezpieczenia podprądowego fazowego 1-go st. ti< Zadziałanie zabezpieczenia podprądowego fazowego 1-go st. Is2> Pobudzenie zabezpieczenia nadprądowego składowej przeciwnej 1-go st. (asymetria prądowa) tis2> Zadziałanie zabezpieczenia nadprądowego składowej przeciwnej 1-go st. (asymetria prądowa) Is2>> Pobudzenie zabezpieczenia nadprądowego składowej przeciwnej 2-go st. (asymetria prądowa) tis2>> Zadziałanie zabezpieczenia nadprądowego składowej przeciwnej 2-go st. (asymetria prądowa) USZKODZONY PRZEWOD Zadziałanie kryterium Uszkodzonego Przewodu tzz1 Zadziałanie zabezpieczenia zewnętrznego ZZ1 (wejście binarne) tzz2 Zadziałanie zabezpieczenia zewnętrznego ZZ2 (wejście binarne) tzz3 Zadziałanie zabezpieczenia zewnętrznego ZZ3 (wejście binarne) tzz4 Zadziałanie zabezpieczenia zewnętrznego ZZ4 (wejście binarne) WYLACZNIK AWARIA Awaria wyłącznika - zadziałanie automatyki LRW PRZEKAZNIK BLOKADA Podtrzymanie styków przekaźników pomocniczych Toperacyjny WYL Przekroczenie czasu otwierania (zamykania) wyłącznika obwodu wyłącznika LB OTW.WYL Przekroczenie liczby łączeń wyłącznikiem Suma A n Przekroczenie licznika sumy prądów kumulowanych OBWOD WYLACZ Przekroczenie czasu działania w układzie kontroli ciągłości obwodu wyłącznika ZAM WYLACZNIK AWARIA Podtrzymanie styków przekaźnika wyłączającego RL1 POWODZENIE AUT.SPZ Udany cykl automatyki SPZ SPZ BLOKADA Automatyka SPZ zablokowana KONFLIKT AUT.SPZ Niewłaściwe parametry automatyki SPZ (patrz pkt ) TRYB TESTU PRZEK. Załączony tryb testowania przekaźników pomocniczych LRW Wyłączenie od zewnętrznego sygnału LRW (wejście binarne) ZALACZ.NA ZWARCIE Zadziałanie automatyki od załączenia na zwarcie ZNZW Alarmy sprzętowe: (patrz rozdział dot. uszkodzeń aparatury) Nr

47 4 FUNKCJE ZABEZPIECZENIOWE Wszystkie funkcje zabezpieczeniowe można załączyć do pracy lub odstawić. Dla modeli P122 oraz P123 funkcje te można osobno skonfigurować w dwóch grupach nastaw. 4.1 Zabezpieczenie nadprądowe fazowe i ziemnozwarciowe Zarówno zabezpieczenie fazowe, jak i ziemnozwarciowe zrealizowane jest jako trójstopniowe zabezpieczenie zwłoczne. Na rysunku nr 3 przedstawiona jest logika powiązana z zabezpieczeniem nadprądowym. Pobudzenie I> Max I> Blok. ti> & & IDMT / DT Wyłączenie ti> Pobudzenie I>> Max I>> Blok. ti>> & & IDMT / DT Wyłączenie ti>> Pobudzenie I>>> Max I>>> Blok. ti>>> & & IDMT / DT Wyłączenie ti>>> Logika blokowania Rys. 3 Logika działania zabezpieczenia nadprądowego Powyższa logika działania dotyczy również zabezpieczenia ziemnozwarciowego Io>, Io>> oraz Io>>>. Blokowanie zwłoki czasowej poszczególnych stopni aktywne jest tak długo, jak długo sygnał blokujący jest w stanie wysokim. W momencie przekroczenia przez wartość mierzoną nastawionego progu działania danego stopnia pobudzony zostanie przekaźnik pomocniczy (jeśli został wcześniej przyporządkowany) i aktywowana zwłoka czasowa. Zwłoka ta może być blokowana zewnętrznym sygnałem podanym na wejście cyfrowe. Zastosowanie logiki blokowania omówione jest dokładniej w kolejnych rozdziałach. Zabezpieczenie nadprądowe fazowe i ziemnozwarciowe może być konfigurowane jako niezależne DMT i zależne IDMT. W przypadku wyboru charakterystyki niezależnej od wartości prądu, czas działania określony jest nastawioną zwłoką czasową powiększoną o czas własny działania przekaźników pomocniczych (ok ms) oraz czas związany z detekcją zakłócenia (max. 20 ms dla 50 Hz). Pierwszy stopień zabezpieczenia nadprądowego może być również nastawiony jako zależny, gdzie czas zwłoki określony jest zależnością matematyczną odpowiednią dla danego standardu spośród 12 dostępnych: Nr

48 K t = T + L α I 1 I > 1 gdzie: t czas działania T współczynnik I prąd zmierzony I>1 prąd nastawiony α stała K stała L stała dla charakterystyk ANSI/IEEE (dla krzywych IEC L=0) Rodzaj charakterystyki Standard K α L Short Time Inverse ALSTOM Standard Inverse IEC Very Inverse IEC Extremely Inverse IEC Long Time Inverse IEC Moderately Inverse IEEE Very Inverse IEEE Extremely Inverse IEEE Inverse C Short Time Inverse C Rectiefier ALSTOM ,6 0 Krzywa elektromechaniczna (RI) określona jest zależnością: 1 t = K I/I > 1 gdzie K jest współczynnikiem nastawianym w granicach ze skokiem Zależność powyższa jest właściwa dla zachowanego warunku: 1.1 (I/I>1) Charakterystyka RXIDG Charakterystyka RXIDG może być wybrana dla pierwszego i drugiego stopnia zabezpieczenia ziemnozwarciowego wyłącznie dla P122 i P123. Czas działania opisany jest następującą formułą: 1 t = 5,8 1,35 In I > 1 K I gdzie: t czas działania K współczynnik (od 0,3 do 1) I>1 nastawa rozruchowa dla prąd ziemnozwarciowego I mierzony prąd ziemnozwarciowy Nr

49 Aby móc zastosować charakterystyki RXIDG przekaźnik musi spełniać następujące wymagania: zakres pomiarowy prądu Io musi wynosić 0,01 do 8 Ion znamionowy prąd strony wtórnej przekładnika prądowego = 1 A przekładnia przekładnika Ferrantiego = 25/ Czas podtrzymania Dla pierwszego stopnia I> oraz Io>, dla charakterystyki zwłocznej, możliwe jest zdefiniowanie czasu podtrzymania treset. Dla charakterystyk zgodnych z IEC współczynnik T przyjmuje wartość =Tms, a dla charakterystyk zgodnych z IEEE oraz ANSI współczynnik T przyjmuje wartość =Rtms. Z chwilą pobudzenia kryterium nadprądowego zostaje uruchomiona zwłoka czasowa. Jeśli w czasie jej odliczania pobudzenie zaniknie - uruchamiana jest kolejna zwłoka czasowa: czas podtrzymania treset. Jeśli przed jej upływem zabezpieczenie pobudzi się ponownie, odliczanie czasu zwłoki zadziałania zabezpieczenia jest kontynuowane od momentu zaniku przyczyny pobudzenia. Wartość czasu podtrzymania zależy od typu urządzenia oraz od charakterystyki czasowej wyłączenia. Wielkości te obrazuje poniższa tabela: Typ charakterystyki dla Czas podtrzymania treset 1-do lub 2-go stopnia P120, P121 P122, P123 zabezpieczenia I> lub Io> Niezależna DMT 0 ms 0 ms do 600 s Zależna IEC, RI lub RC 50 ms 0 ms do 600 s RXIDG - 0 ms do 600 s Zależna IEEE, CO 50 ms 0 ms do 600 s lub charakterystyka zależna (dotyczy IEEE) Nastawienie tej wartości większej od możliwego minimum oznacza w praktyce uwzględnienie możliwych zaników pobudzenia zabezpieczenia nadprądowego. Typowym przykładem może być odstrojenie się od przypadkowych drgań zestyków w przypadku współpracy z nadprądowymi przekaźnikami elektromechanicznymi lub zakłócenie o charakterze nieciągłym (np. doziemne zwarcie łukowe). Nastawa minimalnej wartości czasu podtrzymania spowoduje wielokrotne resetowanie charakterystyki czasowej i uniemożliwi wyłączenie do chwili przejścia zakłócenia do postaci zwarcia ciągłego. Czas podtrzymania z charakterystyką zależną (tylko dla P122 i P123) opisany jest zależnością: K t T I 1 I > 1 gdzie: t czas podtrzymania T współczynnik TMS I prąd zmierzony I>1 prąd nastawiony α stała K stała = α Nr

50 Rodzaj charakterystyki Standard K α Short Time Inverse C Moderately Inverse IEEE Long Time Inverse C Very Inverse IEEE Extremely Inverse IEEE Zabezpieczenie szyn Dzięki możliwości wykorzystania trzech stopni zabezpieczenia nadprądowego i logiki blokowania można zrealizować zabezpieczenie szyn. Informacje o pobudzeniu zabezpieczeń nadprądowych pól odpływowych są ze sobą zgrupowane i jako sygnał logiki blokowania doprowadzone są do wejścia cyfrowego pola zasilającego. W polu zasilającym pierwszy i drugi stopień blokowany jest sygnałem zewnętrznym, a stopień trzeci I>>> nastawiony jest wysoko (>10 In) z krótkim czasem zwłoki (<60 ms). Po wykryciu zwarcia w dowolnym polu odejściowym, wysyłany jest bezzwłocznie sygnał blokujący pierwsze dwa stopnie zabezpieczenia nadprądowego w polu zasilającym. Po wyłączeniu zwarcia komponent zwarciowy jest odwzbudzany, a sygnał blokujący deaktywowany. Jeśli zwarcie dotyczy szyn SN, zabezpieczenia w polach odpływowych nie pobudzą się i zadziała trzeci stopień I>>> zabezpieczenia w polu zasilającym. I> I>> I>>> Blokowanie zabezpieczeń Wyłączenie Szyna SN Odpływ nr 1 Odpływ nr 2 Odpływ nr n I> I>> I> I>> I> I>> Rys. 4 Zabezpieczenie szyn SN Nr

51 4.1.4 Rezerwowanie wyłączenia Funkcję blokowania kolejnych stopni zabezpieczenia nadprądowego fazowego można wykorzystać do realizacji rezerwowania wyłączenia w sieciach promieniowych. A B Rys. 5 Rezerwowanie wyłączenia Z chwilą wystąpienia zwarcia na końcu linii, pobudzone zostaną zabezpieczenia zwarciowe w przekaźnikach A oraz B. Zabezpieczenie pierwszego stopnia I> przekaźnika A powinno być blokowane sygnałem z przekaźnika B generowanym z chwilą pobudzenia zabezpieczenia I> przekaźnika B. Po wysłaniu sygnału wyłączającego przez przekaźnik B i braku reakcji (uszkodzenie wyłącznika), zadziała nastawiony z dłuższą zwłoką czasową drugi stopień I>> przekaźnika A rezerwując działanie przekaźnika B Zabezpieczenie prostownikowe Przekształtniki diodowe wymagają zastosowania zabezpieczeń nadprądowych zwłocznych o specyficznej charakterystyce prądowo-czasowej. W przekaźnika MiCOM P12x wykorzystano charakterystykę odwzorowującą III i VI klasę obciążalności prądowej. Klasa III Klasa VI 150% przeciążenie przez 2 minuty 150% przeciążenie przez 2 godziny 200% przeciążenie przez 10 sekund. 300% przeciążenie przez 1 minutę Nr

52 Typowe obciążenie graniczne przekształtników diodowych Charakterystyka zabezpieczenia Czas wyłączenia [s] Zabezpieczenie nadprądowe bezzwłoczne Typowy obszar obciążenia Krotność prądu Rys. 6 Charakterystyka prostownikowa Typowe nastawy współczynnika TMS wynoszą: instalacje przemysłowe i podstacje trakcyjne o małej obciążalności III klasa TMS= 0,025 instalacje przemysłowe i podstacje trakcyjne o dużej obciążalności VI klasa TMS= 1,365 Nr

53 4.1.6 Zabezpieczenie ziemnozwarciowe Io>>>> Zabezpieczenie ziemnozwarciowe Io>>>> jest sumą wektorową trzech prądów fazowych Io>>>> = IL 1+ IL2+ IL3 Czwarty stopień może być nastawiany z niezależną zwłoką czasową lub z charakterystyką zależną wykorzystującą standardy IEC, IEEE/ANSI, CO, RI czy krzywe prostownikowe RECT. Po przekroczeniu wartości progu rozruchowego Io>>>> aktywowany jest wewnętrzny sygnał logiczny pobudzenia. Oznacza on, że funkcja zabezpieczeniowa wykryła zakłócenie i rozpoczęło się odliczanie skojarzonego z nim czasu zwłoki. Czas ten może być zablokowany poprzez automatykę Logiki blokowania skojarzoną z dowolnym wejściem binarnym. 4.2 Zabezpieczenie ziemnozwarciowe wysokoimpedancyjne Zabezpieczenie to dostępne jest we wszystkich modelach serii P12x, jednak należy zauważyć, że jeśli algorytmy pomiarowe zaimplementowane w P120 i P121 dla pierwszego i drugiego stopnia są identyczne jak w przypadku P122 i P123, to sposób działania trzeciego stopnia I>>> oraz Io>>> dla P120 i P121 nie jest taki sam jak dla urządzeń P122 i P123. Pomiar prądów dla trzeciego stopnia opiera się o analizę próbek w połączeniu z szybką transformacją Fouriera. Trzeci stopień dla P120 i P121, podobnie jak w przypadku dwóch pierwszych, opiera się o zwykła transformację Fouriera. W rezultacie przekaźniki P122 i P123 pozwalają na szybkie wyłączenie zakłócenia przy sygnałach prądowych o dużym nasyceniu UWAGA: Maksymalny poziom zakłócenia dla trzeciego stopnia P122 i P123 (w zakresie od 0,002 do 1 In) nie może przekraczać wartości 20 In Wprowadzenie Ograniczone zabezpieczenie ziemnozwarciowe jest wysokoimpedancyjnym kryterium różnicowym, które porównuje wartości prądu składowej zerowej w punkcie zerowym transformatora oraz prądu składowej zerowej wyliczonej z prądów fazowych. Każda asymetria prądowa w strefie powoduje zwiększenie napięcia na zaciskach strony wtórnej przekładników prądowych, co z kolei powoduje pobudzenie wysokoimpedancyjnego zabezpieczenia ziemnozwarciowego. Algorytm taki jest bardzo czuły i pozwala wykrywać zakłócenia o niewielkiej wartości w sieciach kompensowanych z punktem zerowym transformatora uziemionym przez rezystor, który skutecznie ogranicza wartość prądu zakłóceniowego. Zabezpieczenie to może być także wykorzystane w sieciach z bezpośrednio uziemionym punktem zerowym transformatora Zasada działania Najbardziej skrajnym przypadkiem do omówienia jest sytuacja, w której jeden z przekładników prądowych będzie całkowicie nasycony wskutek bliskiego zakłócenia. Napięcie w obwodzie poprzecznym wynosi: Nr

54 Przekładnik nienasycony Przekładnik nasycony Zabezpieczany obwód Rys. 7 Zasada działania pomiaru prądu w gałęzi poprzecznej U R = I F (R CT + 2R L ) gdzie: I F : R CT : R L : maksymalny prąd zakłóceniowy po wtórnej stronie przekładnika prądowego rezystancja po wtórnej stronie przekładnika prądowego rezystancja pojedynczego przewodu od przekaźnika do przekładnika prądowego W szereg z przekaźnikiem może być użyty rezystor R ST w celu poprawy stabilizacji przekaźnika w przypadku zwarć wewnętrznych. Rezystor ogranicza wartość prądu rozruchowego do wartości mniejszej od I S. U S = I S (R ST ) gdzie: I S : U S : nastawa przekaźnika napięcie stabilizacji Ostateczny warunek stabilizacji zostanie osiągnięty gdy U S > k * I F (R CT + 2R L ) gdzie K jest współczynnikiem stabilizacji., który zależy od stosunku U K / U S, U K jest w tym przypadku napięciem dla przegięcia krzywej nasycenia przekładników prądowych. Dla uzyskania szybkiego wyłączenia dla zwarć wewnętrznych, punkt przegięcia U K musi być znacznie większy od napięcia U S. Odpowiedni stosunek obu napięć powinien wynosić 4 do 5. Współczynnik K wynosi dla P121, P122 oraz P123 odpowiednio: K = 1 dla U K / U S 16 K = 1,2 dla U K / U S > 16 Nr

55 Wejście Io Rys. 8: Schemat połączeń dla aplikacji z wysokimpedancyjnym zabezpieczeniem ziemnozwarciowym. Nr

56 4.3 Zabezpieczenie przeciążeniowe Modele P122 oraz P123 wyposażone są w zabezpieczenie przeciążeniowe mające na celu skuteczną ochronę zabezpieczanych obiektów przed przegrzaniem i zniszczeniem izolacji wskutek jej zwiększonej temperatury. Dwustopniowe zabezpieczenie przeciążeniowe oparte jest o pomiar prądów fazowych i zrealizowane jako zwłoczne. Zwłoka czasowa obliczana jest na podstawie modelu cieplnego. Wartość obciążenia cieplnego kabli lub transformatorów jest funkcją kwadratu prądu obciążenia. Do obliczeń przyjmowana jest maksymalna wartość prądu w danej fazie. Do prawidłowego skonfigurowania tego zabezpieczenia niezbędne jest określenie prądu cieplnego, który jest wartością znamionowego prądu obciążenia przeliczonego na stronę wtórną przekładników energetycznych oraz znajomość stałej czasowej nagrzewania zabezpieczanego obiektu. Sygnalizacja ostrzegawcza uruchamiana jest po przekroczeniu przez obciążenie cieplne nastawionej wartości obciążenia alarmowego (komórka <Θ Alarm>). Wartość tą można w menu załączyć lub odstawić. Po osiągnięciu przez model cieplny nastawionej wartości obciążenia cieplnego <Θ / OW> nastąpi wyłączenie chronionego urządzenia. Powyższe wartości obciążeń cieplnych określone są jako procentowa część obciążenia znamionowego Charakterystyka prądowo-czasowa Charakterystyka prądowo-czasowa opisana jest zależnością: gdzie: t Te In Imax k IΘ> Θp Θwył Im ax k * IΘ > t = Te*ln 2 Im ax k * IΘ > 2 Θp Θwył 100 czas do wyłączenia w minutach stała czasowa nagrzewania w minutach logarytm naturalny prąd maksymalnego obciążenia współczynnik bezpieczeństwa nastawiona wartość progowa początkowe obciążenie cieplne obciążenie wyłączenia (Θ / OW) Przykład obliczeniowy: k = 1,05 Θp = 0 % IΘ> = 0,8 In Θwył = 120 % Imax = 1,6 In Te = 40 min t = 40* ln 1,6 1,05* 0,8 1,6 1,05* 0, ( 1,905 ) ( 1,905 ) 2 ( 1,2 ) t = 40* ln = 20,22 min 2 Typowe wartości stałych czasowych podane są w poniższych tabelach. Jednostką stałej czasowej jest minuta. Nr

57 Kable w izolacji papierowej i polwinitowej Instrukcja obsługi MiCOM P12x Przekrój [mm 2 ] 6-11 kv 20 kv 40 kv Inne obiekty Obiekt Stała czasowa Uwagi Suchy transformator Moc < 400 kva Moc kva Dławik powietrzny 40 Bateria kondensatorów 10 Linia napowietrzna 10 Przekrój 100 mm 2 Cu lub 150 mm 2 Al Szyny zbiorcze 60 Początkowy cieplny: stan A - 0 % B - 30 % C - 50 % D - 70 % E - 90 % Czas do wyłączenia w [s] Krotność prądu rozruchowego Rys. 9: Charakterystyka cieplna dla nastawionych parametrów: Te = 10 min, k = 1,1 Nr I/IΘ

58 4.4 Zabezpieczenie od asymetrii zasilania i zaniku fazy W to zabezpieczenie wyposażone są przekaźniki P122 i P123. Składowa przeciwna prądu generowana jest zawsze, gdy następuje niesymetria napięć fazowych. Taki stan ma miejsce w przypadku nierównomiernego obciążenia, podczas zaniku jednej fazy lub doziemienia fazy. Wykorzystanie zabezpieczenia od asymetrii zasilania: W niektórych aplikacjach prąd składowej zerowej może być nie wykryty np. dla zabezpieczeń nadprądowych ziemnozwarciowych w układach z transformatorem o konfiguracji trójkątgwiazda, po stronie gwiazdy. W takich układach składowa przeciwna prądu indukowana jest po obu stronach uzwojeń transformatora. W przypadku zabezpieczania maszyn wirujących zabezpieczonych bezpiecznikami, przerwa w jednej fazie spowodowana zadziałaniem bezpiecznika indukuje prąd obciążenia o 100% zawartości składowej przeciwnej. Powoduje to gwałtowne nagrzewanie zabezpieczanego urządzenia. W tym przypadku zabezpieczenie od asymetrii zasilania skutecznie rezerwuje pracę zabezpieczenia przeciążeniowego. Ze względu na powyższe uwagi, ważne jest umiejętne dobranie czasu zwłoki. W praktyce zabezpieczenie to rezerwuje pracę innych zabezpieczeń opartych o pomiar prądu lub stanowi autonomiczny element sygnalizacji alarmowej. MiCOM P122 i P123 umożliwia nastawę zabezpieczenia od asymetrii zasilania z charakterystyką zarówno niezależną, jak i zależną (dotyczy wyłącznie pierwszego stopnia Is2>). Wybór charakterystyk oraz sposób obliczania czasu zwłoki jest identyczny jak w przypadku zabezpieczeń nadprądowych (rozdział 4.1). 4.5 Zabezpieczenie podprądowe Funkcję zabezpieczenia podprądowego realizują P122 i P123. Zabezpieczenie podprądowe oparte jest o pomiar wartości maksymalnej prądu obciążenia w dowolnej fazie, które porównywane jest na bieżąco z wartością progową. W przypadku przekroczenia nastawy progowej pobudzany jest bezzwłocznie przekaźnik wyjściowy. Zabezpieczenie podprądowe aktywne jest tylko jeśli aktywne jest wejście binarne z przypisaną funkcją WYLzam wyłącznik zamknięty. 4.6 Układ SPZ (P123) Analiza zakłóceń dokonana na sieci linii napowietrznych wykazuje, że 80-90% z nich ma z natury charakter przejściowy. Zakłócenie przejściowe, takie jak przeskok iskry na izolatorze, są przejściowymi zakłóceniami nieuszkadzającymi. Ten typ zakłóceń może być usuwany poprzez natychmiastowe wyłączenie jednego lub większej ilości obwodów wyłącznika w celu odizolowania zakłócenia, które nie wystąpi po ponownym zasileniu linii. Innymi przyczynami wystąpienia zakłóceń przejściowych są pioruny, zetknięcie przewodów i wiatrołomy. Pozostałe 10-20% zakłóceń mają charakter niestały (zakłócenia związane z łukiem elektrycznym) lub stały. Niestałe zakłócenia mogą się przydarzyć, gdy niewielkich rozmiarów gałęzie drzewa opadną na linię. Opisany przypadek zakłócenia nie może być usunięty przez pośrednie wyłączenie obwodu, ale może wystąpić przepalenie, gdy nastąpi wyłączenie z czasem. Przyczyną stałych zakłóceń mogą być przerwane przewody, uszkodzone transformatory, kable lub urządzenia, które muszą być zlokalizowane i naprawione przed przywróceniem napięcia. W większości zdarzeń zakłóceniowych, jeśli uszkodzona linia jest wyłączona na stałe i czas pozwala na dejonizację łuku zakłóceniowego, ponowne załączenie wyłączników spowoduje pomyślne zasilenie linii. Układy SPZ są wykorzystywane do automatycznego ponownego załączenia urządzenia po nastawionym czasie, jeśli były otwarte w czasie działania zabezpieczenia przy obecnych przejściowych lub niestałych zakłóceniach. W sieci przesyłu WN/SN, SPZ jest stosowany głównie w systemach pierścieniowych, gdzie problemy stabilności Nr

59 systemu w zasadzie nie występują. Główne korzyści wynikające ze stosowania SPZ można zestawić następująco: - minimalizacja przerw w dopływie prądu do klienta - redukcja kosztów operacyjnych mniejsza ilość roboczogodzin przy usuwaniu uszkodzeń i możliwość pracy bezobsługowej podstacji energetycznej. Ponieważ 80% zwarć na liniach napowietrznych jest przemijających, eliminacja zaników napięcia w takich zakłóceniach, poprzez zastosowanie SPZ daje oczywiste korzyści. Więcej, SPZ może pozwolić na bezobsługowe działanie poszczególnej podstacji. W przypadku podstacji bezobsługowej, ilość przyjazdów personelu w celu ręcznego załączenia wyłącznika po zakłóceniu może być widocznie zmniejszona, co jest ważnym względem dla odległych podstacji. Funkcja SPZ daje ważne korzyści dla obwodów, gdzie użyto zabezpieczeń ze stopniowaniem czasu, gdzie w takich przypadkach możliwe jest stosowanie zabezpieczenia bezzwłocznego, dającego bardzo szybkie pierwsze wyłączenie. Przy szybkim wyłączeniu, czas trwania łuku, wynikającego z zakłócenia w linii napowietrznej jest redukowany do minimum, tak więc zmniejsza się szansa uszkodzenia linii, która mogłaby w przeciwnym razie przekształcić zakłócenie w trwałe uszkodzenie. Stosując zabezpieczenie z krótką zwłoką czasową zabezpiecza się także przed uszkodzeniem bezpieczników i ogranicza szkodliwe działanie na wyłącznik poprzez eliminację łuku wstępnego. Następny rysunek przedstawia przykład czterokrotnego SPZ z wyłączeniem definitywnym: prąd Io> O Z O Z O Z O Z O definitywne In tbn1 tbla tbn2 tbla tbn3 tbla tbn4 tbla czas pobudzenie zabezpieczenia Rys. 10 Typowy cykl SPZ tbn1, tbn2, tbn3, tbn4 = czas przerwy beznapięciowej 1,2,3,4 = zwłoki czasowe O = otwarty wyłącznik Z = zamknięty wyłącznik Wcześniej wspomniano, kiedy używa się SPZ ze zwłoką z krótkim czasem, schemat jest zwykle przesuwany po pierwszym wyłączeniu do bloku zabezpieczenia bezzwłocznego. Dlatego też jeśli zakłócenie trwa po SPZ, zabezpieczenie ze stopniowanym czasem wyśle inne wyłączenie poprzez bezpiecznik lub inne urządzenia zabezpieczające mające wpływ na wydzielenie zakłóconej sekcji. Jakkolwiek, dla pewnych aplikacji, w których większość zakłóceń ma charakter przejściowy, nie stosuje się więcej niż jedno bezzwłoczne wyłączenie przed zablokowaniem zabezpieczenia. Niektóre schematy wskazują liczbę SPZ i stopniowanie czasu wyłączeń po pierwszym bezzwłocznym wyłączeniu, które skutkuje stłumieniem i likwidacją niestałego zakłócenia. Taki schemat może być także stosowany do bezpieczników, które działają w liniach zasilających z małym prądem zakłóceniowym. Gdy brane pod uwagę linie, podzielone na linie napowietrzne i kable podziemne, każda decyzja instalacji SPZ będzie poparta przez znane informacje o częstości występowania zakłóceń. Gdy Nr

60 wspomniana proporcja zakłóceń jest stała, korzyść z SPZ jest mała, szczególnie gdy SPZ uszkodzonych kabli powiększa tylko uszkodzenie Załączenie SPZ Po ustawieniu parametru Tak na wyświetlaczu pojawi się sygnalizacja alarmowa Konflikt SPZ. Nie należy się nia przejmować w tej fazie programowania. Po kolejnych czynnościach konfiguracyjnych powinna ona samostnie zaniknąć. Przyczyny sygnalizacji Konflikt SPZ opisane są w kolejnym rozdziale pod tym tytułem Wejścia cyfrowe Do skonfigurowania SPZ można wykorzystać do 4 wejść binarnych, ustawień których dokonuje się w menu KONTROLA AUTOMATYKI / Wejscia Wej.ZZ Uszk.WYL Ten sygnał umozliwia wykrywanie uszkodzenia wyłącznika podczas cyklu SPZ. Po załączeniu tej opcji dostępna jest dodatkowa komórka menu, w której edytuje się parametr czasowy. Czas ten określa maksymalny okres, w którym wyłącznik uzyska status gotowości do kolejnego wyłączenia. Jeśli po upływie tego czasu wejście cyfrowe WYL/Aw będzie stale pobudzone SPZ zablokuje się. Rozpoczęcie odmierzania czasu następuje po odmierzeniu czasu dla danej przerwy beznapięciowej. Wej.ZZ Blokada Sygnał ten umożliwia zablokowanie SPZ zewnętrzną komendą. W przypadku aktywacji tego sygnału należy dodatkowo skonfigurować wejście cyfrowe poprzez przypisanie do niego sygnału Blok SPZ. Po aktywacji takiego wejścia SPZ zostaje trwale zablokowany do momentu odwzbudzenia wejścia cyfrowego. Wejścia inicjujące SPZ W celu rozpoczęcia biegu SPZ od sygnału zewnętrznego można wykorzystać 2 niezależne wejścia z przypisanymi do nich opcjami ZZ1 lub ZZ2. Sygnały te mogą pełnić rolę aktywującą bieg SPZ np. od drugiego zabezpieczenia nadprądowego Wyjścia logiczne Następujące sygnały mogą być przypisane do wyjść przekaźnikowych lub diod LED. Maja one za zadanie informowanie o aktualnym statusie automatyki SPZ: SPZ w toku Definitywne wyłączenie Blokowanie SPZ w toku. Sygnał jest aktywny od momentu zainicjowania biegu SPZ od elementu zewnętrznego lub funkcji zabezpieczeniowej do końca czasu blokowania - opis w menu : SPZ/St Definitywne wyłączenie. Sygnał oznacza, że kompletny cykl SPZ dobiegł końca i zakłócenie zostało wyeliminowane. Sygnalizacja definitywnego wyłączenia może zostać skasowana po ręcznym załączeniu wyłącznika, po upływie czasu blokowania ti. - opis w menu : SPZ/OW SPZ może być blokowany poprzez wejścia binarne lub wskutek działania funkcji wewnętrznych. W menu dostępne są 2 sygnały. - opis w menu : 79 zew blok. (blokowanie poprzez wejście binarne) 79 wew blok. (blokowanie wskutek procesu wewnętrznego bieg SPZ) Nr

61 4.6.4 Logika działania Instrukcja obsługi MiCOM P12x Automatyka SPZ pozwala na automatyczne sterowanie wyłącznikiem w przypadku wystąpienia zwarć fazowych lub doziemnych oraz pobudzenie od zewnętrznego źródła. Liczba cykli zależna jest od danej aplikacji. Poniżej zostaną omówione poszczególne parametry menu mające wpływ na bieg automatyki Czas przerwy beznapięciowej tbn1, tbn2, tbn3, tbn4 Cykl SPZ inicjowany jest od wyłączenia przez funkcję zabezpieczeniową lub wejście zewnętrzne jeśli stwierdzony jest stan wyłącznika zamknięty. Rozpoczęcie odliczania czasu przerwy beznapięciowej następuje po deaktywacji wejścia cyfrowego z przypisanym sygnałem WYLzam i odwzbudzeniem funkcji zabezpieczeniowej. W przypadku, gdy po zadziałaniu funkcji zabezpieczeniowej po stałym czasie 2 sekund nie zmieni się stan położenia wyłącznika SPZ powraca do stanu początkowego. Jeśli po stwierdzonej zmianie położenia wyłącznika wybrane progi zabezpieczeniowe pobudzające SPZ będą nadal przekroczone rozpoczęcie odmierzania czasu tbn zostaje wstrzymane do momentu odwzbudzenia się tych funkcji. Po upływie czasu przerwy beznapieciowej aktywowany jest sygnał Wej.ZZ Uszk.WYL (jeśli wcześniej został aktywowany w menu) Czas załączenia tbla Po odliczeniu czasu przerwy beznapieciowej generowana jest komenda złączeniowa. Po stwierdzeniu zamkniętego stanu wyłącznika (wejście WYLzam) inicjowany jest czas tbla. Razem z tym czasem rozpoczyna się odmierzanie drugiego parametru czasowego Czas Imp.tZal. Jeśli czas ten upłynie zanim wyłącznik zmieni swoje położenie, SPZ zostanie zablokowany. W przeciwnym wypadku jego odmierzanie zostaje przerwane. Jeśli w trakcie odmierzania czasu tbla nie pobudzi się wybrana funkcja zabezpieczeniowa, po jego upływie SPZ wraca do stanu początkowego. Czas blokowania ti Rozpoczęcie odliczania tej zwłoki czasowej następuje po ręcznym załączeniu wyłącznika. W czasie ti SPZ jest zablokowany zapobiegając rozpoczęciu cyklu SPZ w przypadkach załączenia wyłącznika na zwarcie. Liczba cykli dla zwarć fazowych i doziemnych matryca operacji Maksymalna liczba cykli, jaką można nastawić wynosi 4 dla zwarć fazowych i 4 dla doziemień. Liczba cykli nastawiana jest oddzielnie dla obu rodzajów zakłóceń. Począwszy od wersji oprogramowania 6A dostępna jest w menu urządzenia konfiguracja sposobu działania kolejnych cykli SPZ w powiązaniu z zadziałaniem funkcji zabezpieczeniowych fazowych, ziemnozwarciowych i sygnałów zewnętrznych. Dostępne są 3 tryby działania SPZ dla każdego cyklu. Ustawienie odpowiedniej wartości pod numerem danego cyklu jednoznacznie określa ten tryb: 0 cykl SPZ nie będzie inicjowany 1 zadziałanie zabezpieczenia spowoduje wyłączenie w danym cyklu 2 zadziałanie zabezpieczenia blokuje wyłączenie w danym cyklu UWAGA: Jeśli podczas odczytu nastaw za pomocą oprogramowania S&R-Modbus w miejsce znaków o, 1 lub 2 pojawi się symbol - oznacza to, że nastawy są błędne. Przykład nr 1 Konfiguracja wyjściowa: ti=0,5 s, tbn1=tbn2=tbn3=tbn4 = 1 s, tbla = 2 s Liczba cykli fazowych = 2 Przypisana funkcja ti> do przekaźnika RL1 Cykle :4321 ti> 0211 Nr

62 Dla powyższych nastaw będą miały miejsce dwa cykle SPZ. Zostanie także wykonany trzeci cykl, który nie spowoduje wygenerowania sygnału wyłączającego i po upływie czasu tbla zostanie wyświetlony komunikat na wyświetlaczu SPZ udany. Przykład nr 2 Konfiguracja wyjściowa: ti=0,5 s, tbn1=tbn2=tbn3=tbn4 = 1 s, tbla = 2 s Liczba cykli fazowych = 4 Przypisana funkcja ti> oraz ti>> do przekaźnika RL1 Cykle :4321 ti> 0211 Cykle :4321 ti>> 1111 Dla powyższych nastaw przy pobudzeniu tylko zabezpieczenia ti> działanie SPZ niczym nie będzie się różniło od działania pokazanego w przykładzie nr 1. Jeśli natomiast w czasie trzeciego cyklu nastąpi zadziałanie zabezpieczenia ti>> - SPZ będzie kontynuowany zgodnie z nastawami dla ti>> i dojdzie do kolejnych prób załączenia wyłącznika Blokada SPZ Automatyka SPZ zostanie zablokowana jeśli w czasie tbn + tbla nastąpi: komenda otwarcia wyłącznika wyłączenie przez zabezpieczenie nadnapięciowe składowej zerowej wyłączenie przez zabezpieczenie nadprądowe składowej przeciwnej wyłączenie przez zabezpieczenie przeciążeniowe osiągnięcie maksymalnej nastawionej liczby cykli ustawienie dla cyklu trybu 0 dla danej funkcji zabezpieczeniowej wyłączenie przez LRW zadziałanie układu kontroli obwodu wyłącznika przekroczenie czasu otwierania / zamykania wyłącznika Jeśli podczas wykonywania cyklu dojdzie do zaniku napięcia pomocniczego przekaźnika P123 funkcja SPZ jest całkowicie kasowana. Blokada SPZ może być zdjęta poprzez: komendę załączenia wyłącznika potwierdzenie wyświetlanego na wyświetlaczu komunikatu poprzez naciśnięcie przycisku C potwierdzenie sygnalizacji alarmowej poprzez interfejs RS232 lub RS Zmiana grupy nastaw Zmiana grupy nastaw jest możliwa tylko wówczas, gdy nie są pobudzone żadne kryteria zabezpieczeniowe (za wyjątkiem zabezpieczenia przeciążeniowego). Po otrzymaniu komendy zmiany grup nastaw w trakcie biegu automatyki SPZ, zostaje ona zapamiętana i wykonana po zakończeniu biegu SPZ. Nr

63 4.6.7 Sygnalizacja alarmowa KONFLIKT SPZ Sygnalizacja alarmowa KONFLIKT SPZ pojawia się w momencie załączenia do pracy funkcji SPZ. Diody Alarm nie można skasować dopóki nie zostaną skonfigurowane następujące parametry: Parametr Wartość Uwagi Zgodność pomiędzy liczbą przewidywanych 1234 Maks. liczba cykli 3 cykli i nastawami w matrycy operacji 0111 Konfiguracja przekaźnika RL1 (wyłączenie) Wylaczenia Funkcja nadprądowe fazowa lub ziemnozwarciowa musi być przypisana do wyłączenia Konfiguracja przekaźnika pomocniczego WYL zam. Do dowolnego przekaźnika musi być przypisana komenda załączenia wyłącznika Podtrzymanie styków przekaźnika pomocniczego Styki przekaźnika odpowiedzialnego za zamykanie wyłącznika nie mogą być podtrzymywane Konfiguracja wejścia cyfrowego WYLzam Dowolne wejście musi być odwzorowywać stan wyłącznika zamknięty Licznik wyłączeń przejściowych Zastosowany specyficzny licznik pozwala na uniknięcie częstych operacji łączeniowych związanych z realizacją cykli SPZ w przypadku występowania częstych, krótkotrwałych pobudzeń automatyki. Po wygenerowaniu pierwszej komendy wyłączeniowej urządzenie sprawdza, czy liczba wyłączeń przekracza nastawioną wartość w komórce Max LB cykli w przeciągu czasu określonego parametrem Okres pomiaru Jeśli tak, zostaje wykonane ostatnie definitywne wyłączenie i SPZ kończy swój bieg. Nr

64 5 FUNKCJE KONTROLNO-DIAGNOSTYCZNE 5.1 Wejścia cyfrowe W zależności od wykonania, MiCOM P12x wyposażony jest w: 2 wejścia (P120 i P121), 3 wejścia (P122) lub 5 wejść cyfrowych (P123). Napięcie sterowania wejść jest tożsame z napięciem pomocniczym zasilania przekaźnika np. wejścia w przekaźniku na napięcie VDC można również sterować napięciem w granicach VDC. Możliwe jest także mieszanie wartości napięć w określonych napięciem zasilania granicach tzn. dla powyższego wykonania wejście cyfrowe nr 1 można zasilić napięciem o wartości 48 VDC, a wejście nr 2 tego samego przekaźnika napięciem 110 VDC. Każde wejście jest programowalne przez użytkownika. Istnieje możliwość wyboru sposobu działania danego wejścia cyfrowego. W kolumnie KONFIGURACJA / Konfig.Wejsc w komórce <Wejscie> konfiguruje się poziom napięcia, na który dane wejście będzie reagowało. Fabryczne ustawienie to Wejscie : Oznacza to, że pobudzenie wejścia następować będzie po podaniu na nie napięcia. Dla przykładowej nastawy: Wejscie : wejścia oznaczone jako L1 oraz L2 reagować będą na zanik napięcia. Funkcję tą można wykorzystać np. do kontroli czasu zbrojenia napędu. 5.2 Wyjścia przekaźnikowe W zależności od wykonania, MiCOM P12x wyposażony jest w: 4 wyjścia (P120 i P121), 6 wyjść (P122) lub 8 wyjść przekaźnikowych (P123) plus 1 przekaźnik watchdog opisany jako RL0. Dwa przekaźniki RL1 i RL2 to przekaźniki przełączne. Każdy przekaźnik można połączyć logicznie z dowolną ilością funkcji dostępnych w menu programu, a każdej funkcji przyporządkować więcej niż jeden przekaźnik wykonawczy. UWAGA: Aby aktywne były funkcje kontrolno-diagnostyczne oraz rejestracja zdarzeń związana z wyłączeniem, funkcja otwarcia wyłącznika musi być przyporządkowana do przekaźnika RL1. Nr

65 5.3 Zewnętrzna zwłoka czasowa Do wejść cyfrowych z przypisanymi funkcjami ZZ1, ZZ2, ZZ3, ZZ4 i ZZ5 można przypisać zwłokę czasową <tzz1>, <tzz2>, <tzz3>, <tzz4> oraz <tzz5> (kolumna KONTR.AUTOMATYKI). Pobudzenie danego wejścia zainicjuje odmierzanie zwłoki czasowej, po której pobudzone zostanie wybrane wyjście przekaźnikowe. Czas zwłoki nastawialny jest w zakresie sekund. UWAGA: W menu KONFIGURACJA / Alarmy możliwe jest ustawienie trybu działania sygnałów ZZ1 do ZZ5. Pobudzenie wejść cyfrowych z przypisaną funkcją ZZ1 lub ZZ2 może powodować dodatkowo pobudzenie diody sygnalizacyjnej Alarm. W takim przypadku właściwy parametr (np. dla sygnału ZZ1 - Inh.Alarm.tZZ1 ) należy ustawić na wartość Nie. 5.4 Dwie grupy nastaw Rozdzielenie nastaw funkcji zabezpieczeniowych w dwóch różnych grupach możliwe jest w przekaźnikach P122 oraz P123. Wewnętrzna logika urządzenia nie pozwala na jednoczesne uaktywnienie 2 grup nastaw. Zmiany grup nastaw można dokonać na 3 sposoby: z klawiatury przekaźnika, poprzez aktywację wejścia cyfrowego z przypisaną funkcją Zm.Gr.Nas. lub z poziomu systemu nadrzędnego za pomocą łącza RS485. W menu Wybor Grupy po ustawieniu parametru Wejscie w komórce <Zmiana Grupy> - zmiana grupy nastaw na drugą następuje po każdorazowym podaniu napięcia na zacisk wejścia cyfrowego. Deaktywacja wejścia cyfrowego powoduje przywrócenie nastaw grupy 1. W przypadku ustawienia parametru Menu zmiana grupy nastaw będzie następowała wyłącznie po zmianie parametru w menu urządzenia w komórce <Grupa Nastaw> lub poprzez komendę systemową. Uwaga: Jeśli wybrano parametr Wejście nie ma możliwości zmiany grupy nastaw poprzez menu lub komendą systemową. Zmiana grupy nastaw może być dokonana tylko wówczas, gdy nie są pobudzone żadne kryteria zabezpieczeniowe (wyjątek stanowi zabezpieczenie przeciążeniowe). Przy próbie zmiany nastaw w trakcie odmierzania czasu zwłoki danego zabezpieczenia, operacja ta zostanie zapamiętana i wykonana dopiero po upłynięciu czasu zwłoki funkcji zabezpieczeniowej. W dowolnej chwili pracy urządzenia można sprawdzić, która grupa nastaw jest aktywna (menu PARAMETRY). Możliwe jest także przypisanie sygnału do wyjścia przekaźnikowego. W takim przypadku otwarte styki przekaźnika oznaczają aktywną grupę nastaw 1, zwarte styki grupę Priorytety Największy priorytet ma operacja związana z operacją na klawiaturze na panelu czołowym. Wiąże się to z faktem, iż po wprowadzeniu hasła przez 5 minut blokowany jest dostęp do urządzenia poprzez interfejsy komunikacyjne. Źródło rozkazu Panel czołowy Wejście binarne Port komunikacyjny Priorytet Maksimum Średni Minimum Nr

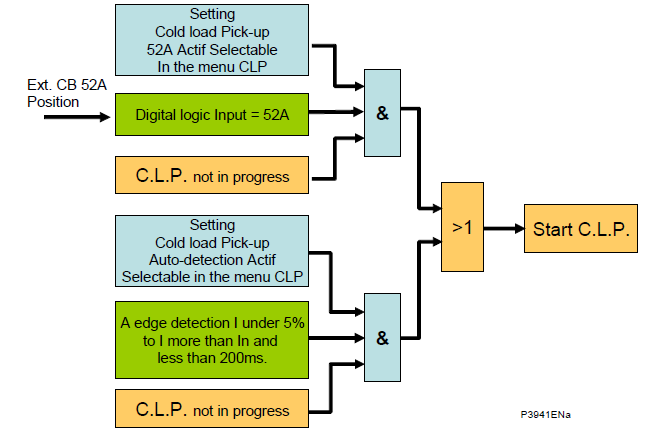

66 5.5 Zimny rozruch Funkcja zimnego rozruchu polega na chwilowym zwiększeniu wartości nastaw progowych wybranych zabezpieczeń, które mogą być niewystarczające w niektórych przypadkach pracy systemu: np. podczas pierwszego załączania długiej linii napowietrznej lub załączenia odbiorów wymagających dużego prądu rozruchowego. W funkcję tę wyposażone są tylko przekaźniki P122 oraz P123. Logika zimnego rozruchu zawarta w przekaźnikach MiCOM P122 i P123 służy do podwyższenia nastaw wybranych stopni przez nastawiony czas. Pozwala to na pozbawienie wpływu charakterystyki obciążenia na nastawy zabezpieczeniowe, poprzez automatyczne zwiększenie ich po załączeniu. Logika zimnego rozruchu zapewnia stabilność, bez kompromisowego ustawiania zabezpieczenia podczas startu. Należy zauważyć, że wyłączony stopień nadprądowy w głównym menu przekaźnika nie pojawi się w menu zimnego rozruchu. Parametr Tzr reguluje czas podczas którego dane nastawy nadprądowe i doziemne są zmieniane przez wejście zewnętrzne (np. zamknięcie wyłącznika). Kiedy nastawiony czas Tzr upłynie, wszystkie odnośne nastawy powrócą do wartości nominalnych lub zostaną odblokowane. Automatyka Zimnego Rozruchu może być aktywowana poprzez pobudzenie wejścia binarnego z przypisaną opcją Zimny Rozr aktywny parametr w komórce Wejście? lub w trybie automatycznym - aktywny parametr w komórce Auto? Po wybraniu opcji Auto funkcja Zimny Rozruch rozpocznie pracę automatycznie po pobudzeniu wejścia binarnego z przypisaną funkcją WYLZam jeśli wartość prądu przekroczy 5% In w czasie mniejszym niż 200 ms. Po załączeniu obu funkcji Wejscie i Auto priorytet ma opcja Auto Zimny Rozruch nieaktywny Wewnętrzny próg wirtualny 5% In Czas > 200 ms Wewnętrzny próg wirtualny 5% In Faza IA jest większa od 5% In przy rozruchu Zimny Rozruch aktywny Wewnętrzny próg wirtualny 5% In Fazy IA, IB, IC < 5% In Faza IA > In w czasie krótszym od 200 ms Rys. 11 Logika działania Zimnego Rozruchu w trybie Auto Nr

67 Stan wyłącznika Zamknięty Załączona nastawa: Detekcja Zimnego Rozruchu: Wejście ZR Wejście binarne = WYLzam Zimny Rozruch nieaktywny Załączona nastawa: Detekcja Zimnego Rozruchu: Detekcja automatyczna Zimny Rozruch start Zmiana wartości prądu od 5% do In w czasie krótszym od 200 ms Zimny Rozruch nieaktywny Rys. 12 Logika działania Zimnego Rozruchu 5.6 Wybór logiki Funkcja ta dostępna jest wyłącznie dla przekaźników P122 i P123. Polega na tymczasowym, określonym przez parametry <twyb1> lub <twyb2>, zwiększeniu czasu zwłoki drugiego i/lub trzeciego stopnia zabezpieczenia nadprądowego fazowego lub ziemnozwarciowego. Logika jest inicjowana poprzez pobudzenie dedykowanego wejścia cyfrowego z przypisaną funkcją Wyb.Log1 dla pierwszej grupy nastaw lub Wyb.Log2 dla drugiej grupy nastaw. Funkcja Wybór logiki może być alternatywnie stosowana do funkcji Logiki blokowania. Jeśli któryś ze stopni zabezpieczeń nadprądowych będzie odstawiony nie będzie on wyświetlany w menu Wybor Log.1/WYB1 lub Wybor Log.2/WYB Logika blokowania Funkcja ta umożliwia zablokowanie działania wszystkich trzech stopni zabezpieczeń nadprądowych fazowych i ziemnozwarciowych dla wszystkich przekaźników MiCOM oraz dodatkowo zabezpieczenia przeciążeniowego, zabezpieczeń zewnętrznych i kryterium wykrywania uszkodzonego przewodu dla P122 i P123. Aby uaktywnić tą funkcję należy w kolumnie Log.Blokowania 1 dla pierwszej grupy nastaw lub Log.Blokowania 2 dla drugiej grupy nastaw wybrać dany stopień zabezpieczenia i przypisać jednemu z wejść cyfrowych funkcję Blok.Log1 lub Blok.Log2. Działanie wybranego zabezpieczenia nadprądowego zostanie zablokowane od chwili pobudzenia tego wejścia cyfrowego do chwili gdy sygnał na tym wejściu zaniknie. Funkcja blokowania może być wykorzystana np. do realizacji zabezpieczenia szyn (rozdział 4.1.3) lub LRW (rozdział 4.1.4). Nr
