Obwody i sygnalizacje dodatkowe.
|
|
- Artur Michałowski
- 8 lat temu
- Przeglądów:
Transkrypt
1 Funkcje_dodatkowe_UTXvL Obwody i sygnalizacje dodatkowe. Spis treści 1 SPIS FUNKCJI DODATKOWYCH ASYMETRIA PRĄDÓW Zasada działania Schemat funkcjonalny Parametry ASYMETRIA NAPIĘĆ Zasada działania Schemat funkcjonalny Parametry SYGNALIZACJA AWARII URZĄDZENIA SYGNALIZACJA UP tryb 1: (suma logiczna dynamiczna bez zatrzasku); tryb 2: (suma logiczna z zatrzaskiem); tryb 3: (suma logiczna z zatrzaskiem i pamięcią na przekaźniku i LED); tryb 4: (suma logiczna z zatrzaskiem i pamięcią na funkcji wyjściowej) tryb 5: (suma logiczna z zatrzaskiem i pamięcią na funkcji wyjściowej z dodatkową sygnalizacją LED) TRYB SERWISOWY...10 Normalny...10 Serwis Serwis Serwis Serwis Funkcje diagnostyczne DODATKOWE WEJŚCIA WYJŚCIA...11 Zabezpieczenie : UTX vl, vp od: v. 3.8 C omputers & C ontrol Katowice Al. Porcelanowa 11 1/11
2 1 Spis funkcji dodatkowych. Funkcje_dodatkowe_UTXvL SPIS FUNKCJI DODATKOWYCH. Zabezpieczenie wyposażone jest w dodatkowe obwody kontroli : asymetria prądów, asymetria napięć, wystąpienia awarii zabezpieczenia ( błąd ), wystąpienia uszkodzenia pola UP, tryb SERWISOWY, dodatkowe funkcje wejściowe / wyjściowe, 2 ASYMETRIA PRĄDÓW. 2.1 ZASADA DZIAŁANIA Komparator w sposób ciągły sprawdza poziom składowych zerowych prądu 3Io. Sprawdzanie asymetrii prądów zostaje dokonane poprzez załączenie funkcji wejściowej Sygnalizacja asymetrii prądów. Jeżeli zostanie przekroczony zadeklarowany poziom, generowana jest odpowiednia sygnalizacja w postaci uaktywnienia właściwych funkcji wyjściowych Asymetria prądów. Schemat logiczny modułu asymetrii prądów Ie>. Jeżeli moduł jest aktywny wówczas zostaje dokonane porównanie wartości mierzonej Ie z wartością progową nastawianą przez użytkownika. Na progi Ie jest ustawiona histereza 5%. Jeżeli wartość mierzona prądu przekroczy wartość nastawy wówczas stopień zapala funkcję wyjściową : Asymetria prądów, wpis do dziennika Asymetria prądów oraz wpis do statusu Asymetria prądów. Algorytm urządzenia umożliwia rozpoznanie krótkotrwałych zaników pobudzenia przy zwarciu przerywanym bez odpadu pobudzenia asymetrii. Zaniki mogą mieć czas od 40 do 400 ms nastawialnym przez użytkownika. C omputers & C ontrol Katowice Al. Porcelanowa 11 2/11
3 2.2 Schemat funkcjonalny Funkcje_dodatkowe_UTXvL SCHEMAT FUNKCJONALNY Moduł asymetrii prądów jest elementem funkcjonalnym, którego działanie warunkują: funkcje wejściowe: Zał/Wył Asymetria prądów; W wyniku działania stopnia generowane są: funkcje wyjściowe: Funkcja wejściowa Sygnalizacja Asymetrii Ie Ie Asymetria prądów; Asymetria Ie> Ie T Asymetria prądów Schemat blokowy modułu asymetrii prądów. 2.3 PARAMETRY 1. Sygnalizacja asymetrii prądów aktywna: [ Tak, Nie ], 2. Wejście sygnalizacji asymetrii prądów aktywne: [ Tak, Nie ], 3. Wejście sterujące modułem Asymetrii prądów: [IAi, IBi, ICi, IDi, IEi, SWEi, FXLi], 4. Poziom załączający: [ 0, 1 ], 5. Poziom sygnalizacji: [ 0,01 2,00 ] Ine, 6. Opóźnienie sygnalizacji: [ 0,1 32,0 ] s co 10[ms], C omputers & C ontrol Katowice Al. Porcelanowa 11 3/11

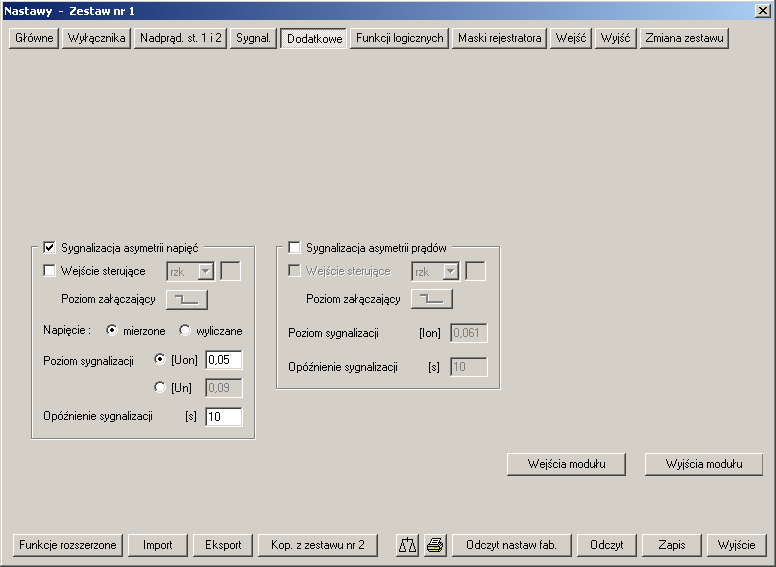

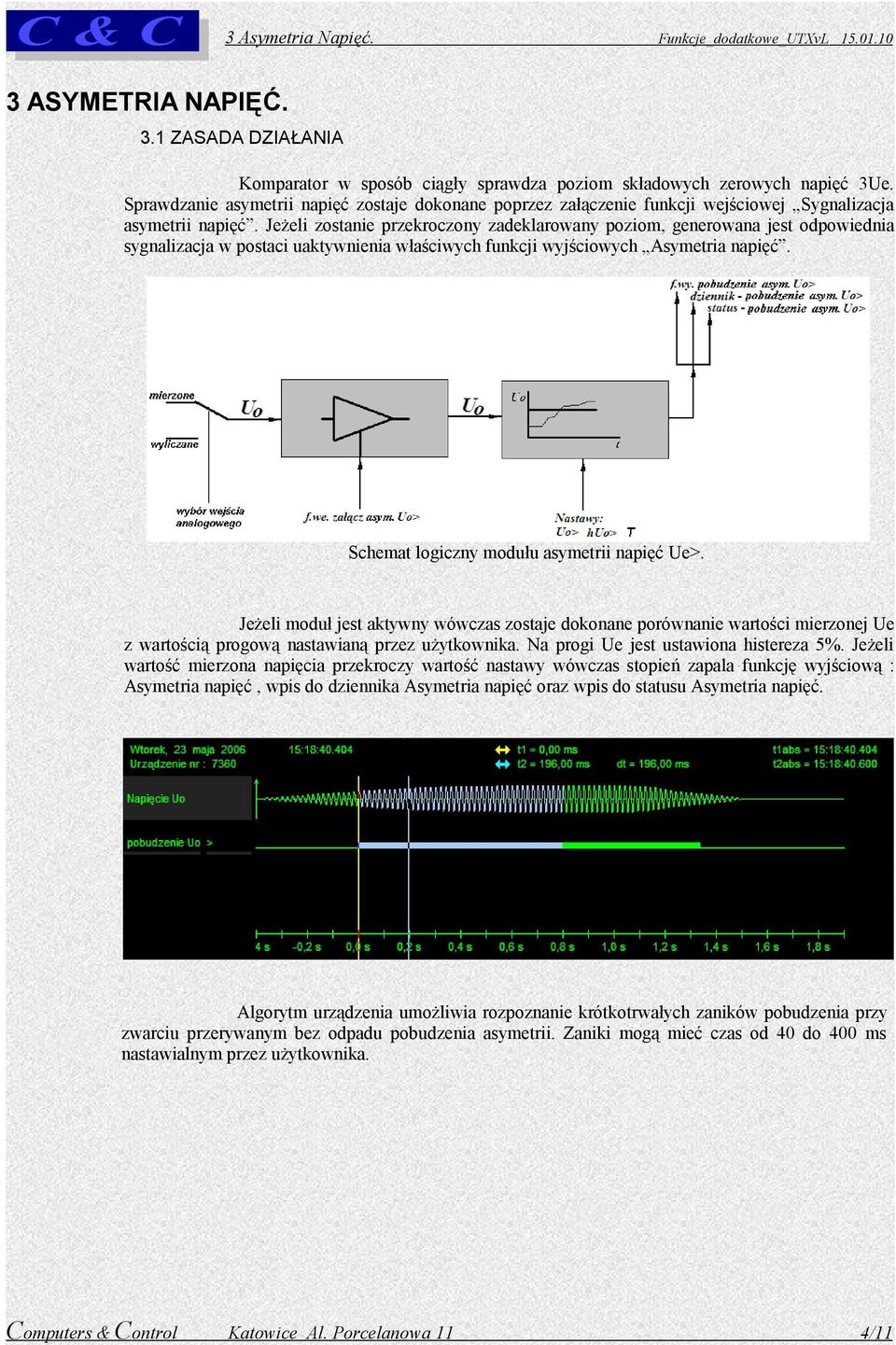

4 3 Asymetria Napięć. Funkcje_dodatkowe_UTXvL ASYMETRIA NAPIĘĆ. 3.1 ZASADA DZIAŁANIA Komparator w sposób ciągły sprawdza poziom składowych zerowych napięć 3Ue. Sprawdzanie asymetrii napięć zostaje dokonane poprzez załączenie funkcji wejściowej Sygnalizacja asymetrii napięć. Jeżeli zostanie przekroczony zadeklarowany poziom, generowana jest odpowiednia sygnalizacja w postaci uaktywnienia właściwych funkcji wyjściowych Asymetria napięć. Schemat logiczny modułu asymetrii napięć Ue>. Jeżeli moduł jest aktywny wówczas zostaje dokonane porównanie wartości mierzonej Ue z wartością progową nastawianą przez użytkownika. Na progi Ue jest ustawiona histereza 5%. Jeżeli wartość mierzona napięcia przekroczy wartość nastawy wówczas stopień zapala funkcję wyjściową : Asymetria napięć, wpis do dziennika Asymetria napięć oraz wpis do statusu Asymetria napięć. Algorytm urządzenia umożliwia rozpoznanie krótkotrwałych zaników pobudzenia przy zwarciu przerywanym bez odpadu pobudzenia asymetrii. Zaniki mogą mieć czas od 40 do 400 ms nastawialnym przez użytkownika. C omputers & C ontrol Katowice Al. Porcelanowa 11 4/11
5 3.2 Schemat funkcjonalny Funkcje_dodatkowe_UTXvL SCHEMAT FUNKCJONALNY Moduł asymetrii napięć jest elementem funkcjonalnym, którego działanie warunkują: funkcje wejściowe: Zał/Wył Asymetria napięć; W wyniku działania stopnia generowane są: funkcje wyjściowe: Funkcja wejściowa Sygnalizacja Asymetrii Ue Ue Asymetria napięć; Asymetria Ue> Ue T Asymetria napięć Schemat blokowy modułu asymetrii napięć. 3.3 PARAMETRY 1. Sygnalizacja asymetrii napięć aktywna: [ Tak, Nie ], 2. Wejście sygnalizacji asymetrii napięć aktywne: [ Tak, Nie ], 3. Wejście sterujące modułem Asymetrii napięć: [IAi, IBi, ICi, IDi, IEi, SWEi, FXLi], 4. Poziom załączający: [ 0, 1 ], 5. Wybór metody otrzymania napięcia Ue: [ mierzone, wyliczane], 6. Poziom sygnalizacji: [ 0,03 1,00 ] [Uen lub Un] 7. Opóźnienie sygnalizacji: [ 0,1 32,0 ] s, C omputers & C ontrol Katowice Al. Porcelanowa 11 5/11
6 4 Sygnalizacja awarii urządzenia. Funkcje_dodatkowe_UTXvL SYGNALIZACJA AWARII URZĄDZENIA. Menu BLEDY Zabezpieczenie posiadać może niezależne obwody sygnalizacji swej niesprawności, w oparciu o: fizyczne przekaźniki (np. PA1) oraz sygnalizację lokalną, (optyczną), wyprowadzoną na LED nr 16 panelu (czołowego sterującego). Na ekranie pojawi się skrócony komunikat o aktualnych błędach występujących w urządzeniu. Przykładowy widok ekranu przedstawiono poniżej. Wyświetlacz tekstowy 4 x 20 znaków BLEDY! 14:13:44 < SIEC ><GOT.WYL.> <WATCHDOG><RESTART > < BUFOR ><BATERIA > Wyświetlacz graficzny BLEDY!!! 14:13: < SIEC ><GOT.WYL.><WATCHDOG><RESTART > < BUFOR ><BATERIA ><SUM.EXT.><SUM.STER> < SPRZET > Komunikaty z pulpitu lokalnego o wystąpieniu błędu oraz ich znaczenie: * < A/C xx > lub < ANALOG > - zakłócenia w pracy wejścia analogowego, xx (numer wejścia w postaci heksadecymalnej), * <WATCHDOG> - restart urządzenia po wystąpieniu błędu sprzętowego < BUFOR > - przepełnienie bufora rejestratora zakłóceń < SIEC > - zbyt niski poziom napięcia wewnętrznego: +5[V] * <RESTART > - restart procesora głównego * <BATERIA > - niesprawność baterii zasilania pamięci (z podtrzymaniem). * <SUM. KTR> - błąd sumy kontrolnej nastaw. * <P S.F.Z.> - restart procesorów pomocniczych. * <WYZW.REJ> - błąd wyzwalania rejestratora. * <BLAD PS > - błąd procesora próbkującego * <BEZPIECZ> - awaria bezpiecznika przekładników napięciowych * <OBWOD 12> - przerwana ciągłość któregoś z obwodu wyłączających wyłącznika * <WYL.ZAJ.> - wyłącznik zajęty * <GOT.WYL.> - brak gotowości wyłącznika * <SUM.EXT.> - błąd sumy kontrolnej nastaw rozszerzonych * <WYLACZN.> - przekroczona suma prądów wyłączanych przez wyłącznik * <efl.xxxx> - błąd zewnętrznego Flasha <ef-recov> - odzysk danych z zewnętrznej pamięci Flash * <SUM.STER> - błąd nastaw sterownika * < SPRZET > - dla obudowy ROLEC brak komunikacji z modułem rozszerzonym * - dany typ błędu jest błędem krytycznym Funkcja ALARM równoważna jest funkcji wyjściowej: BŁĄD lub uszkodzeniu zasilacza. Dla wszystkich typów zabezpieczeń sygnalizacja lokalna na LED nr 16 panelu sterującego równoważna jest aktywności funkcji: BŁĄD ( LED nr 16 zapalony zostanie w przypadku awarii urządzenia ). Dla wersji pulpitu z wyświetlaczem 4 x 20 znaków występuje w niej 12 diod LED i w tym przypadku 11 LED jest programowalnych natomiast ostatnia dwunasta LED-a oznacza BŁĄD. Przy uaktywnionym trybie SERWISOWYM LEDa błędu miga z okresem 1 sekundy sygnalizując ten stan. C omputers & C ontrol Katowice Al. Porcelanowa 11 6/11

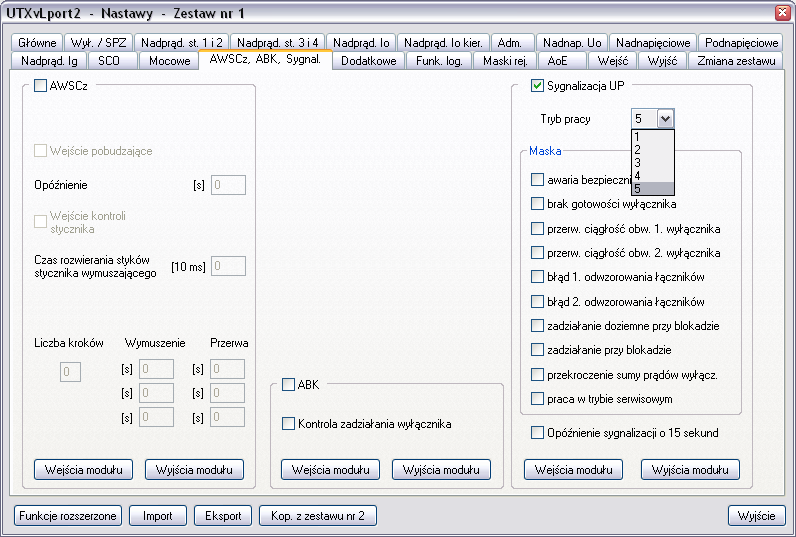

7 5 SYGNALIZACJA UP Funkcje_dodatkowe_UTXvL SYGNALIZACJA UP Sygnalizacja UP jest w urządzeniach UTX osobnym modułem, który posiada swoje funkcje wejściowe, parametry oraz funkcje wyjściowe. Sygnalizacja UP posiada swój fizyczny przekaźnik UP w złączu zasilacza ZN (normalnie otwarte styki wyjściowe). Sygnalizację UP mogą pobudzić: jedno z czterech funkcji wejściowych Wejście sygnalizacyjne i i = 1 4; funkcja wejściowa Wejście kontroli napięcia sygnalizacyjnego awaria bezpieczników;* brak gotowości wyłącznika;* przerw. ciągłość obw. 1 wyłącznika;* przerw. ciągłość obw.2 wyłącznika;* błąd 1. odwzorowania łączników;* błąd 2. odwzorowania łączników;* zadziałanie doziemne przy blokadzie;* zadziałanie przy blokadzie;* przekroczenie sumy prądów wyłącz.;* praca w trybie serwisowym;* * - sygnały wewnętrzne błędu odwzorowania łączników można zamaskować. Po wystąpieniu pobudzenia sygnalizacji UP możliwe jest opóźnienie tej sygnalizacji o 15 sekund poprzez parametr w nastawach. Sygnalizacja UP posiada dwie funkcje wyjściowe: Wyjście sygnalizacyjne (właściwe wyjście UP); Brak napięcia sygnalizacyjnego; Jeżeli nie zostanie zadeklarowane wejście: Wejście kontroli napięcia sygnalizacyjnego wówczas funkcja wyjściowa: Brak napięcia sygnalizacyjnego jest nieaktywna oraz nie jest pobudzana od tego sygnalizacja UP. C omputers & C ontrol Katowice Al. Porcelanowa 11 7/11

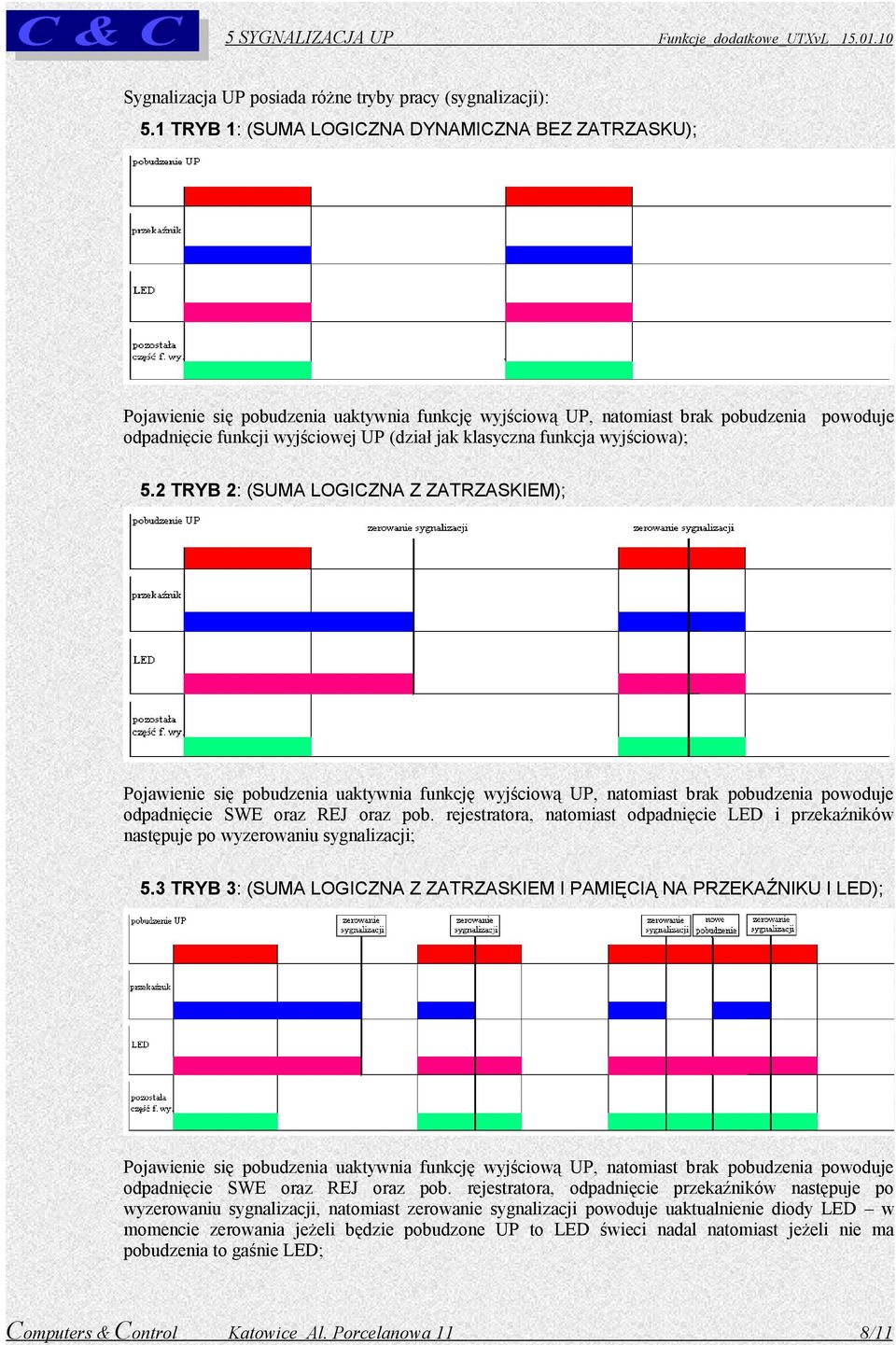

8 5 SYGNALIZACJA UP Funkcje_dodatkowe_UTXvL Sygnalizacja UP posiada różne tryby pracy (sygnalizacji): 5.1 TRYB 1: (SUMA LOGICZNA DYNAMICZNA BEZ ZATRZASKU); Pojawienie się pobudzenia uaktywnia funkcję wyjściową UP, natomiast brak pobudzenia powoduje odpadnięcie funkcji wyjściowej UP (dział jak klasyczna funkcja wyjściowa); 5.2 TRYB 2: (SUMA LOGICZNA Z ZATRZASKIEM); Pojawienie się pobudzenia uaktywnia funkcję wyjściową UP, natomiast brak pobudzenia powoduje odpadnięcie SWE oraz REJ oraz pob. rejestratora, natomiast odpadnięcie LED i przekaźników następuje po wyzerowaniu sygnalizacji; 5.3 TRYB 3: (SUMA LOGICZNA Z ZATRZASKIEM I PAMIĘCIĄ NA PRZEKAŹNIKU I LED); Pojawienie się pobudzenia uaktywnia funkcję wyjściową UP, natomiast brak pobudzenia powoduje odpadnięcie SWE oraz REJ oraz pob. rejestratora, odpadnięcie przekaźników następuje po wyzerowaniu sygnalizacji, natomiast zerowanie sygnalizacji powoduje uaktualnienie diody LED w momencie zerowania jeżeli będzie pobudzone UP to LED świeci nadal natomiast jeżeli nie ma pobudzenia to gaśnie LED; C omputers & C ontrol Katowice Al. Porcelanowa 11 8/11
9 5.4 tryb 4: (suma logiczna z zatrzaskiem i pamięcią na funkcji wyjściowej) Funkcje_dodatkowe_UTXvL TRYB 4: (SUMA LOGICZNA Z ZATRZASKIEM I PAMIĘCIĄ NA FUNKCJI WYJŚCIOWEJ) Pojawienie się pobudzenia uaktywnia funkcję wyjściową UP, natomiast brak pobudzenia nie powoduje odpadnięcia funkcji wyjściowe. Po wyzerowaniu sygnalizacji odpada SWE oraz REJ oraz pob. rejestratora oraz przekaźnik., natomiast dla diody LED powoduje uaktualnienie w momencie zerowania jeżeli będzie pobudzone UP to LED świeci nadal natomiast jeżeli nie ma pobudzenia to gaśnie LED; 5.5 TRYB 5: (SUMA LOGICZNA Z ZATRZASKIEM I PAMIĘCIĄ NA FUNKCJI WYJŚCIOWEJ Z DODATKOWĄ SYGNALIZACJĄ LED) Pojawienie się pobudzenia uaktywnia funkcję wyjściową UP (dodatkowo dioda LED mruga z częstotliwością 1Hz, natomiast brak pobudzenia nie powoduje odpadnięcia funkcji wyjściowej. Po wyzerowaniu sygnalizacji odpada SWE oraz REJ oraz pob. Rejestratora oraz przekaźnik., natomiast dla diody LED powoduje uaktualnienie w momencie zerowania jeżeli będzie pobudzone UP to LED świeci światłem ciągłym natomiast jeżeli nie ma pobudzenia to gaśnie LED. Jeżeli było wyzerowanie sygnalizacji po pojawieniu się pobudzenia UP to zniknięcie pobudzenia automatycznie zeruje LED. Jeżeli było zerowanie sygnalizacji i pobudzenie UP trwa a przyjdzie pobudzenie sygnalizacji z innego źródła funkcja wyjściowa zachowuje się tak, jak przy pierwszy pobudzeniu UP; C omputers & C ontrol Katowice Al. Porcelanowa 11 9/11

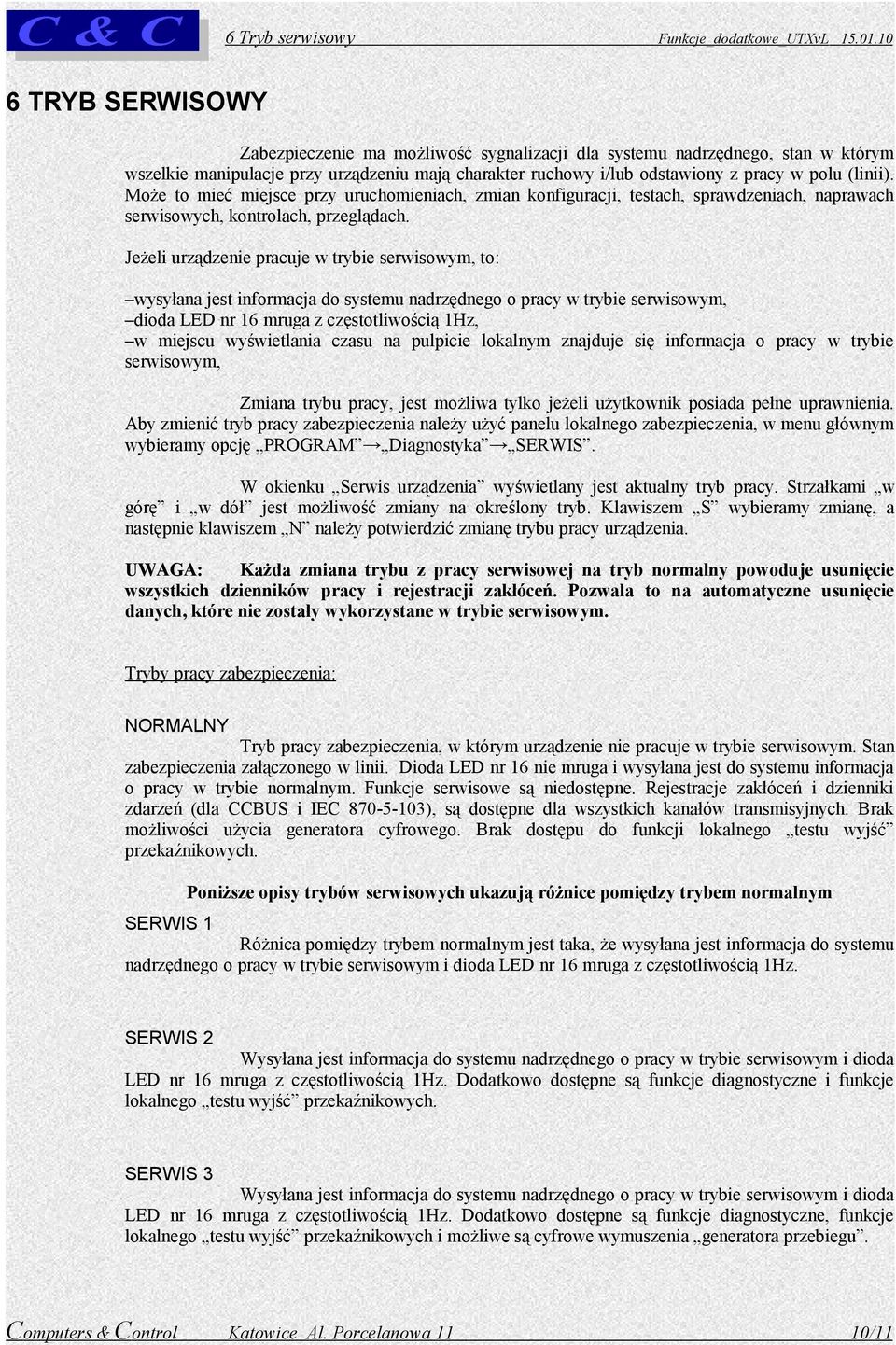

10 6 Tryb serwisowy Funkcje_dodatkowe_UTXvL TRYB SERWISOWY Zabezpieczenie ma możliwość sygnalizacji dla systemu nadrzędnego, stan w którym wszelkie manipulacje przy urządzeniu mają charakter ruchowy i/lub odstawiony z pracy w polu (linii). Może to mieć miejsce przy uruchomieniach, zmian konfiguracji, testach, sprawdzeniach, naprawach serwisowych, kontrolach, przeglądach. Jeżeli urządzenie pracuje w trybie serwisowym, to: wysyłana jest informacja do systemu nadrzędnego o pracy w trybie serwisowym, dioda LED nr 16 mruga z częstotliwością 1Hz, w miejscu wyświetlania czasu na pulpicie lokalnym znajduje się informacja o pracy w trybie serwisowym, Zmiana trybu pracy, jest możliwa tylko jeżeli użytkownik posiada pełne uprawnienia. Aby zmienić tryb pracy zabezpieczenia należy użyć panelu lokalnego zabezpieczenia, w menu głównym wybieramy opcję PROGRAM Diagnostyka SERWIS. W okienku Serwis urządzenia wyświetlany jest aktualny tryb pracy. Strzałkami w górę i w dół jest możliwość zmiany na określony tryb. Klawiszem S wybieramy zmianę, a następnie klawiszem N należy potwierdzić zmianę trybu pracy urządzenia. UWAGA: Każda zmiana trybu z pracy serwisowej na tryb normalny powoduje usunięcie wszystkich dzienników pracy i rejestracji zakłóceń. Pozwala to na automatyczne usunięcie danych, które nie zostały wykorzystane w trybie serwisowym. Tryby pracy zabezpieczenia: NORMALNY Tryb pracy zabezpieczenia, w którym urządzenie nie pracuje w trybie serwisowym. Stan zabezpieczenia załączonego w linii. Dioda LED nr 16 nie mruga i wysyłana jest do systemu informacja o pracy w trybie normalnym. Funkcje serwisowe są niedostępne. Rejestracje zakłóceń i dzienniki zdarzeń (dla CCBUS i IEC ), są dostępne dla wszystkich kanałów transmisyjnych. Brak możliwości użycia generatora cyfrowego. Brak dostępu do funkcji lokalnego testu wyjść przekaźnikowych. Poniższe opisy trybów serwisowych ukazują różnice pomiędzy trybem normalnym SERWIS 1 Różnica pomiędzy trybem normalnym jest taka, że wysyłana jest informacja do systemu nadrzędnego o pracy w trybie serwisowym i dioda LED nr 16 mruga z częstotliwością 1Hz. SERWIS 2 Wysyłana jest informacja do systemu nadrzędnego o pracy w trybie serwisowym i dioda LED nr 16 mruga z częstotliwością 1Hz. Dodatkowo dostępne są funkcje diagnostyczne i funkcje lokalnego testu wyjść przekaźnikowych. SERWIS 3 Wysyłana jest informacja do systemu nadrzędnego o pracy w trybie serwisowym i dioda LED nr 16 mruga z częstotliwością 1Hz. Dodatkowo dostępne są funkcje diagnostyczne, funkcje lokalnego testu wyjść przekaźnikowych i możliwe są cyfrowe wymuszenia generatora przebiegu. C omputers & C ontrol Katowice Al. Porcelanowa 11 10/11
11 Serwis 4 Funkcje_dodatkowe_UTXvL SERWIS 4 Wysyłana jest informacja do systemu nadrzędnego o pracy w trybie serwisowym i dioda LED nr 16 mruga z częstotliwością 1Hz. Dostępne są funkcje diagnostyczne i funkcje lokalnego testu wyjść przekaźnikowych. W trybie tym dzienniki zdarzeń i rejestracje zakłóceń dostępne są tylko w kanale inżynierskim (Ethernet kanał 1). W protokole IEC nie będą wysyłane zdarzenia spontaniczne, jedynie status (GI), w którym jest informacja o pracy w trybie serwisowym i pomiary analogowe. FUNKCJE DIAGNOSTYCZNE Funkcje diagnostyczne dostępne są z poziomu panelu lokalnego zabezpieczenia i w odpowiednim trybie serwisowym. Funkcje te znajdują się w menu PROGRAM Diagnostyka, umożliwiają one m.in. pobudzenie rejestratora (na żądanie), podgląd stanu Ethernet'u i poprawności synchronizacji DCF. 7 DODATKOWE WEJŚCIA WYJŚCIA Jest 8 dodatkowych wejść / wyjść prostych funkcji wejściowych i przypisanych do nich na stałe funkcji wyjściowych. Umożliwia to przeprowadzenie przez urządzenie sygnałów w celu np. rozdzielenia obwodów sterowania, pobudzenie rejestratora, wpis do dziennika, sygnału wewnętrznego diody LED lub zrównoleglenia styków danego sygnału. Widok okienka Wejścia / Wyjścia ( sygnał nr 1 ) w programie SAZ 2000 C omputers & C ontrol Katowice Al. Porcelanowa 11 11/11
