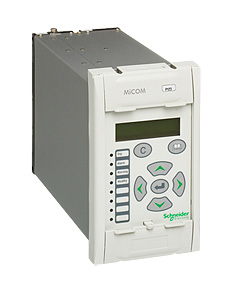

1 1 MiCOM P120 / P121 / P122 / P123 Cyfrowe Zespoły Zabezpieczeń Nadprądowych MiCOM P12x ZASTOSOWANIE Cyfrowe przekaźniki serii MiCOM P12x są uniwersalnymi przekaźnikami nadprądowymi począwszy od najprostszego jednofazowego przekaźnika P120 do wielofunkcyjnego P123 dla obwodów trójfazowych. Przekaźniki serii MiCOM zostały zaprojektowane do zabezpieczenia obwodów zasilania w stacjach przemysłowych oraz w sieciach o róŝnych poziomach napięcia. Przekaźniki zawierają: 3 niezależne stopnie nadprądowe zwarciowe oraz 3 niezależne stopnie ziemnozwarciowe, 12 rodzajów charakterystyk zależnych (dowolnie wybieralnych przez użytkownika), zabezpieczenie przeciążeniowe, podprądowe i od składowej przeciwnej prądu. Są łatwe w obsłudze. Elastyczne funkcje automatyk pozwalają na dokładną koordynację z innymi urządzeniami plus kontrolę wyłącznika. Dwie grupy nastaw umożliwiają dostosowanie się do złożonych układów zabezpieczeń i kontroli. Zmiana grup nastaw, możliwa jest poprzez komunikację lokalną lub zdalną. Przekaźniki MiCOM P12x mogą komunikować się z systemem nadrzędnym poprzez zaimplementowane protokoły (MODBUS, Courier / K-Bus lub IEC , DNP 3.0). Dane przechowywane w pamięci przekaźnika, np. nastawy parametrów, pomiary, zdarzenia, zakłócenia lub przebiegi zakłóceń są w łatwy sposób przekazywane do systemu nadrzędnego poprzez protokoły komunikacyjne. Przekaźniki MiCOM P12x zapewniają prostą i efektywną komunikację pomiędzy użytkownikiem, a urządzeniem (interfejs HMI). Diody LED na panelu przednim oraz parametry na wyświetlaczu są w pełni programowalne, zgodnie z potrzebami użytkownika. Korzyści dla klienta: Wielofunkcyjne, uniwersalne zabezpieczenia nadprądowe Dowolnie programowalne stopnie prądowe Automatyka SPZ Bogate funkcje pomiarowe, diagnostyczne i rejestracji Przekaźniki MiCOM P12x mierzą prądy, napięcia (True RMS) i częstotliwość. Pomiary wyświetlane są na wyświetlaczu na panelu czołowym oraz dostępne są poprzez oprogramowanie lokalne lub zdalne. Dla każdego przekaźnika MiCOM P12x, wejścia i wyjścia binarne są konfigurowalne, a kombinacje progów zadziałania są niezależnie programowalne dla każdego z wyjść. Oprogramowanie inżynieryjne Micom S1 Studio w połączeniu z portami komunikacyjnymi z przodu lub z tyłu przekaźnika, umożliwia użytkownikowi łatwy dostęp do wszystkich zapamiętanych danych roboczych, zapisów przebiegów zakłóceń oraz zmianę parametrów nastaw. Przekaźniki MiCOM P12x posiadają budowę kompaktową, która podczas wyjmowania automatycznie zwiera obwody wtórne przekładników prądowych. Obudowę metalową montować można na tablicy rozdzielczej lub stojaku. MiCOM posiada wejścia przekładników prądowych 1A i 5A. Przekaźniki umożliwiają pracę z trzema lub z dwoma przekładnikami prądowymi fazowymi.

2 2 ZABEZPIECZENIA P120 P121 P122 P123 50/51 Nadprądowe trójfazowe bezkierunkowe 50N/51N Ziemnozwarciowe bezkierunkowe 37 Podprądowe 46 Nadprądowe składowej przeciwnej 64N Ograniczone ziemnozwarciowe 49 Przeciążeniowe (model cieplny) 86 Podtrzymanie przekaźników 79 SPZ 50BF Lokalna rezerwa wyłącznikowa 46BC Detekcja uszkodzonego przewodu 74TCS Kontrola obwodu wyłączenia Logika blokowania zabezpieczeń Załączenie na zwarcie Pierwsze załączenie (zimny rozruch) Blokowanie od 2-ej harmonicznej Kontrola kolejności wirowania faz STEROWANIE Programowalna logika AND, OR, NOT (8 równań) Nadzór wyłącznika Testowanie przekaźników Tryb kontroli wewnętrznych układów Wejścia technologiczne opóźnione czasowo (ZZ) Liczba grup nastaw POMIARY I REJESTRACJA Pomiar prądów Wartości szczytowe Rejestracja zakłóceń ( COMTRADE ) Rejestracja zdarzeń Rejestracja parametrów wyłączenia KOMUNIKACJA RS232 (przedni port Modbus) RS485 (tylny port opcje protokołów) Synchronizacja czasu poprzez RS485 lub wejście SPRZĘT Wejścia cyfrowe Wyjścia przekaźnikowe Styk uszkodzenia sprzętu typu WATCHDOG Wejścia pomiarowe prądowe 1A / 5A Przekaźniki MiCOM P12x spełniają bardzo ważną rolę w przemyśle przy generowaniu i dystrybucji energii elektrycznej.

3 3 FUNKCJE ZABEZPIECZENIOWE Zabezpieczenie nadprądowe fazowe zwłoczne (51) Przekaźniki serii MiCOM P12x posiadają trzy wejścia prądowe (z wyjątkiem jednofazowego MiCOM P120) Dostępne są trzy niezależne progi zadziałania. Dla pierwszego progu użytkownik ma wybór 12 różnych rodzajów charakterystyk zależnych (IEEE/ANSI, IEC, RI). Dla każdej charakterystyki można nastawić szeroki zakres wartości krotności czasu TMS w celu optymalizacji czasu wykrycia i zmniejszenia ryzyka samoczynnego wyłączenia, co wpływa na lepszą koordynację pracy silników, transformatorów, linii zasilających z innymi urządzeniami. W celu skutecznej ochrony przekształtników diodowych pracujących w VI klasie obciążalności wprowadzono dodatkową charakterystykę RC. Progi I>> oraz I>>> posiadają niezależne nastawy z określonym czasem zwłoki. Opóźnienia czasowe są programowalne od 0 do 150s zapewniając dobrą selektywność. Zakres nastaw prądu fazowego jest regulowany niezależnie od 0,1 do 40 In (0.002 do 1 In dla modelu P120). Zabezpieczenie nadprądowe fazowe bezzwłoczne (50) Wszystkie przekaźniki MiCOM P12x podają informacje o chwilowym przetężeniu dla każdego wybranego progu. Szybkość zadziałania przekaźnika (bez podania czasu zwłoki) wynosi poniżej 30 ms. Każde bezzwłoczne wyłączenie może być przydzielone do zadanego wyjścia przekaźnika i/ lub diod LED na głównym panelu sterowania. Zabezpieczenie ziemnozwarciowe zwłoczne (51N) Zakres nastaw prądu ziemnozwarciowego w przekaźnikach MiCOM P12x jest identyczny jak w przypadku funkcji nadprądowej zwłocznej. Można nastawić trzy niezależne progi prądowe. Użytkownik może wybrać jedną z 12 charakterystyk oraz wartość TMS dla pierwszego progu. Aby zapewnić dużą dokładność podczas wykrycia zwarcia doziemnego, zakres prądu ziemnozwarciowego jest nastawialny w zakresie 0,002 do 40 Ion w 3 różnych opcjach sprzętowych. Sygnał na wejściu prądowym przekaźnika pobierany jest z przekładnika Ferrantiego lub może być wyprowadzony jako suma prądów z poszczególnych przekładników fazowych w układzie Holmgreena. Zabezpieczenie ziemnozwarciowe bezzwłoczne (50N) Dostępne są bezzwłoczne nastawy dla prądów ziemnozwarciowych. Podobnie jak w przypadku funkcji zwarciowej, progi doziemne są dostępne z czasem zadziałania poniżej 30 ms. Sygnały mogą być przypisane do wyjść i / lub diod LED na panelu głównym. Wysokoimpedancyjne zabezpieczenie ziemnozwarciowe (64N) Przekaźniki MiCOM P12x oferują funkcję umożliwiającą szybką detekcję doziemień każdego uzwojenia transformatora. Przekaźniki zapewniają wysoki stopień stabilizacji od zwarć zewnętrznych i niezawodność działania w przypadku zwarć wewnętrznych. Funkcja ta może wykorzystywać wszystkie dostępne stopnie prądowe. Zabezpieczenie nadprądowe składowej przeciwnej (46) W celu maksymalnej optymalizacji zarządzania i zabezpieczenia sieci elektrycznych, przekaźniki MiCOM P122 i P123 posiadają zabezpieczenie od pojawienia się składowej przeciwnej prądu. Programowalna funkcja została specjalnie opracowana dla wykrycia przerwanej linii zasilającej, gdy zabezpieczenia ziemnozwarciowe nie działają lub nie są wystarczająco czułe np. na uszkodzenie linii od strony obciążenia. Zakresy nastaw czasów (DMT lub IDMT) dla składowej przeciwnej prądu są identyczne jak dla funkcji fazowych i ziemnozwarciowych. Czas Charakterystyki prądowe Prąd Przeciążenie cieplne (49) Transformatory i kable muszą być zabezpieczone uwzględniając ich charakterystyki cieplne. Przekaźniki MiCOM P122 i P123 posiadają zabezpieczenie przed przeciążeniem cieplnym. Przekaźnik może działać zarówno na pobudzenie jak i wyłączenie wykorzystując programowalną logikę. Użytkownik ma możliwość obserwacji bieżącego obciążenia obiektu w procentach. Zabezpieczenie podprądowe (37) Przekaźniki MiCOM P122 i P123 posiadają funkcję podprądową. Funkcja ta pomaga użytkownikowi zabezpieczyć urządzenia wrażliwe na spadki obciążeń, nadzorowanie stanu wyłącznika oraz zapobiegać uszkodzeniu sieci. Detekcja uszkodzonego przewodu (46BC) Jednym z powodów występowania zakłóceń związanych z pracą niepełnofazową może być przerwany przewód lub błędne działanie wyłącznika w jednej fazie. MiCOM P122 i P123 oferują funkcję, która mierzy stosunek składowej przeciwnej prądu do jego składowej zgodnej (Is2/Is1). Dzięki temu zwiększa się czułość funkcji w stosunku do zabezpieczenia wykorzystującego tylko składową przeciwną prądu. Funkcja niezależna od prądu obciążenia. Blokowanie logiki działania Przekaźniki serii MiCOM P12x mogą być wykorzystane do blokowania funkcji zabezpieczeniowych w innych przekaźnikach MiCOM. Przykładem może być realizacja automatyki zabezpieczenia szyn. Zasada działania tej funkcji polega na pobudzeniu wejścia binarnego sygnałem napięciowym. Tak długo jak długo to wejście będzie pobudzone zablokowane będą wybrane przez użytkownika funkcje zabezpieczeniowe.

4 4 Pierwsze załączenie (zimny rozruch) Gdy linia załączana jest po długim okresie wyłączenia, wszystkie podłączone urządzenia, np. transformatory, silniki będą podlegały krótkotrwałemu przetężeniu. Wartości prądów mogą przewyższać znamionowe wartości nastawień. Aby zapobiec niepożądanym wyłączeniom, przekaźniki MiCOM P122 i P123 posiadają funkcję zimnego rozruchu, która automatycznie podwyższa standardowe nastawy podczas operacji załączania urządzenia. Po pomyślnie przeprowadzonym włączeniu linii / transformatora, wszystkie ustawienia przechodzą na normalny tryb pracy. Załączenie na zwarcie (ZAZW) Przekaźnik P123 wyposażony jest w funkcję załączenia na zwarcie. Funkcja umożliwia bezzwłoczne wyłączenie w przypadku lokalnego lub zdalnego załączenia wyłącznika oraz podczas cyklu SPZ. Grupy nastaw Zewnętrzne warunki mogą wymagać stosowania różnych grup nastaw. Przekaźniki MiCOM P122 i P123 posiadają dwie grupy nastaw zawierające wszystkie funkcje zabezpieczające. Zmiana grupy nastaw pomiędzy 1 i 2 może być dokonywana lokalnie, zdalnie lub poprzez dedykowane wejścia logiczne. Aby zapobiec niepożądanemu wyłączeniu, przejście od jednej grupy do drugiej odbywa się tylko wtedy, gdy funkcja zabezpieczeniowa nie jest pobudzona. Programowalne wejścia / wyjścia Wszystkie wyjścia i wejścia są konfigurowalne przez użytkownika. Styki wyjść przekaźnikowych mogą pracować jako czynne lub bierne. SPZ (79) Przekaźnik MiCOM P123 posiada automatykę 4 krotnego SPZ, z możliwością wyłączenia bezzwłocznie lub ze zwłoką czasową. Automatyka SPZ jest pobudzana przez funkcje zabezpieczeniowe, które użytkownik może przypisać w menu przekaźnika. Czasy przerwy beznapięciowej i blokady automatyki są konfigurowalne, a odpowiadające im diody LED mogą być programowane na wyświetlaczu przekaźnika MiCOM. Licznik rejestruje liczbę impulsów na załącz. Uzyskane dane dostępne są na wyświetlaczu lub poprzez oprogramowanie lokalne lub zdalne. Automatyka zmiany działania zabezpieczeń Przerwy w zasilaniu są niekorzystnym zjawiskiem w sieciach elektroenergetycznych. MiCOM P122 i P123 posiadają automatykę zmiany czasu działania zabezpieczeń nadprądowych, która dostosowuje się do warunków pracy sieci. LRW (50BF) Użytkownik może uaktywnić zabezpieczenie rezerwujące poprawność działania wyłącznika. Każdorazowo po zadziałaniu funkcji zabezpieczeniowej lub pobudzeniu wejścia binarnego i wysłaniu sygnału na wyłączenie (przekaźnik RL1) kontrolowany jest czas tlrw oraz przepływ prądu. Jeżeli kryterium prądowe jest pobudzone powyżej nastawionego czasu tlrw to wysterowane zostanie dedykowane wyjście przekaźnika. Prąd roboczy ( % prądu ln ) Przykład przebiegu prądu podczas pierwszego załączenia Próg działania Czas (s) Blokowanie od 2-ej harmonicznej Funkcja ta dostępna jest w P122 i P123. Pozwala na zablokowanie wybranej funkcji nadprądowej w przypadku występowania w mierzonym prądzie drugiej harmonicznej o nastawialnej wartości. Opcja ta przydatna jest szczególnie do ochrony transformatorów mocy po stronie SN, kiedy druga harmoniczna prądu generowana jest przy załączaniu transformatora wskutek występowania prądów magnesowania jego rdzeń. Logika programowalna Począwszy od wersji programowej v10 przekaźniki MiCOM P121, P122 oraz P123 uzyskały funkcję wzbogaconej logiki programowalnej. Zrealizowana jest ona w oparciu o 8 niezależnie konfigurowalnych równań logicznych. Każde z nich ma możliwość wykorzystania bramek typu OR, AND oraz NOT dla maksymalnie 16 sygnałów wejściowych. Dostępne są także 2 elementy czasowe: pobudzenia równania logicznego oraz jego odpadu. Sygnały wyjściowe logiki programowalnej mogą pobudzać sygnalizację optyczną LED lub pobudzać dowolny przekaźnik. 1 t1 t2 & Przykład równania logicznego

5 5 KONTROLA I POMIARY Kontrola stanu wyłącznika Przekaźniki MiCOM P122 i P123 posiadają funkcję, która pozwala na ostrzeżenie obsługi o konieczności konserwacji wyłącznika. Funkcja kontroluje czasy otwierania i zamykania wyłącznika i wysyła sygnał o uszkodzeniu. Prądy fazowe I i I 2 podczas zwarć są zapamiętywane i sumowane. Możliwa jest także kontrola obwodu wyłączenia. Rezultat tej kontroli może być dostępny lokalnie lub zdalnie. Rejestrator zakłócenia wyzwalany jest sygnałem pobudzenia lub wyłączenia funkcji (zadziałanie przekaźnika RL1) oraz poprzez zewnętrzny sygnał wejściowy (opto ). Informacja o wszystkich wyjściach logicznych i analogowych przechowywana jest w pamięci i może być przesyłana poprzez port lokalny znajdujący się z przodu przekaźników lub sieciowy LAN z tyłu przekaźnika do zewnętrznego analizatora danych. Tryb testu Przekaźniki P122 i P123 wyposażone są w funkcję, która umożliwia użytkownikowi sprawdzenie wszystkich wyjść przekaźnikowych z poziomu menu (Tryb testu ). Pomiary Przekaźniki MiCOM P12x stale kontrolują wejścia prądowe, obliczają częstotliwość i wartości prądów pierwotnych linii, które są wyświetlane na wyświetlaczu ciekłokrystalicznym i zapisywane w nieulotnej pamięci. Mierzone są wartości skuteczne prądów (True RMS) do 10 harmonicznej, z dokładnością 1% w całym zakresie. Zapamiętywana jest również wartość szczytowa prądu w określonym przez użytkownika przedziale czasu. Wszystkie mierzone i obliczane wartości dostępnie są poprzez HMI, oprogramowanie lokalne lub zdalne według życzeń użytkownika. Rejestracja zdarzeń Wszystkie z 250 ostatnich zdarzeń są przechowywane w nieulotnej pamięci. Zdarzenia te obejmują zmiany stanu wejść / wyjść logicznych, sygnały alarmowe, działanie przekaźników wyjściowych, pobudzenia i zadziałania funkcji zabezpieczeniowych. Wszystkie zdarzenia są opisywane znacznikiem czasu z dokładnością do 1 ms. Rejestracja przebiegów zakłóceń Przebiegi prądów oraz napięć do rejestracji zapamiętywane są z częstotliwością próbkowania 1600 Hz. Czas zapisu jednego zakłócenia oraz liczba zarejestrowanych przebiegów zależy od konfiguracji w menu parametrów czasowych i wynosi on odpowiednio: 5 rekordów długości 3 sekundy każdy 4 rekordy długości 3 sekundy każdy 3 rekordy długości 5 sekund każdy 2 rekordy długości 7 sekundy każdy 1 rekord długości 9 sekund Przebieg graficzny zakłócenia Rejestracja wyłączeń awaryjnych W przekaźnikach MiCOM przechowywane są dane z 25 ostatnich zdarzeń związanych z wyłączeniami. Każde zdarzenie zawiera: wskaźnik zdarzenia, wartości prądów, czas wyłączenia. Wskaźniki zdarzeń pozwalają użytkownikowi dokładnie zidentyfikować zakłócenie i kontrolować nastawy parametrów w przekaźniku. Znacznik czasu Przekaźniki MiCOM P12x zapisują do pamięci zdarzenia z dokładnością 1 ms. Aby uchronić się przed samoczynną zmianą czasu zegara wewnętrznego należy go cyklicznie synchronizować. W tym celu P12x oferuje 2 rozwiązania: Synchronizacja z systemu nadrzędnego poprzez tylny port komunikacyjny RS485 Synchronizacja z zewnętrznego źródła GPS poprzez dedykowane wejście binarne Zewnętrzna zwłoka czasowa Zwłoka czasowa tzz może być skojarzona z każdym wejściem binarnym. Po aktywacji danego wejścia czas ten zostaje uruchomiony i po jego odmierzeniu skojarzony sygnał może pobudzić wybrane wyjście przekaźnikowe. Funkcja ta nadaje się idealnie do realizacji prostych automatyk stacyjnych z opóźnieniem czasowym. Komunikacja Wszystkie modele przekaźników serii MiCOM P12x posiadają z tyłu port komunikacyjny RS 485 odpowiadający protokołom MODBUS, Courier, IEC lub DNP3.0. Przekaźniki mogą przesłać do lokalnego systemu kontroli np. MiCOM S10, ESC lub zdalnie do systemów SCADA informacje o: pomiarach, alarmach, nastawach, zdarzeniach, przebiegach zakłóceń itp. Parametry komunikacyjne (adres przekaźnika, prędkość transmisji, parzystość itd.) można zaprogramować za pomocą klawiatury. Pod dolną klapką dostępny jest port RS232. Pełni od dwojaką rolę. Przede wszystkim pozwala na parametryzację urządzenia w trybie automatycznym, a także na odczyt zarejestrowanych przez urządzenie zdarzeń i zakłóceń. Jego dodatkowa funkcjonalność to możliwość zmiany wersji oprogramowania przez służby serwisowe. UWAGA: Wszystkie dostępne rejestry przechowywane są w 20 MB pamięci Flash i nie wymagają zasilania bateryjnego

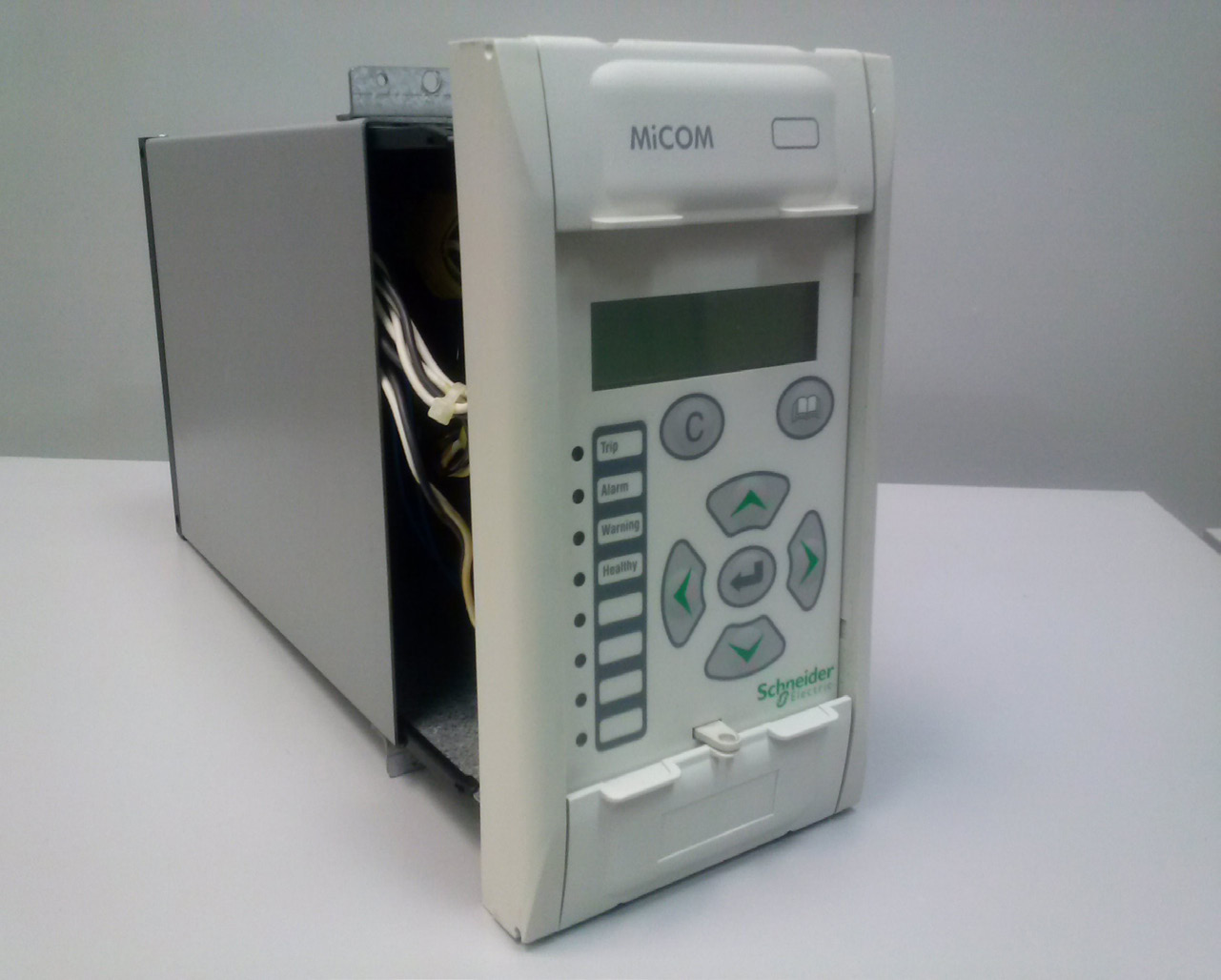

6 6 INTERFEJS UŻYTKOWNIKA Wyświetlacz i menu Wszystkie funkcje zabezpieczeniowe, automatyka, komunikacja, diody LED, wejścia i wyjścia mogą być programowane i modyfikowane na panelu przednim (HMI). 32-znakowy, podświetlany wyświetlacz alfanumeryczny dostarcza użytkownikowi informacji eksploatacyjnych takich jak zakłócenia, pomiary, nastawy itp. Struktura menu zapewnia łatwą obsługę i szybki dostęp do danych. Przekaźniki P12x są urządzeniami wielojęzycznymi, gdzie wyboru języka wyświetlanego menu dokonuje się poprzez zmianę jednego parametru nastaw. Klawiatura Siedmioprzyciskowa klawiatura membranowa na panelu przednim pozwala użytkownikowi na łatwy dostęp do danych w przekaźnikach MiCOM. Oprogramowanie lokalne Aby umożliwić łatwą obsługę przekaźników serii MiCOM P12x każdy model posiada z tyłu port komunikacji szeregowej typu RS 485, dodatkowo posiadają na panelu przednim port typu RS 232 przeznaczony do podłączenia komputera klasy PC z zainstalowanym oprogramowaniem lokalnym Micom S1 Studio. Oprogramowanie to pracuje w środowisku MS Windows, umożliwia programowanie funkcji każdego modelu przekaźnika MiCOM P12x. Może również służyć do aktualizowania rejestrów zdarzeń, zakłóceń, nastaw lub pomiarów. Budowa przekaźnika Diody LED Czterem diodom w przekaźnikach MiCOM przypisane są stałe funkcje (wyłączenie, alarm, zasilanie, watchdog). Sygnalizacja ostrzeżeń i wyłączeń może być potwierdzona lokalnie lub zdalnie. Programowalne diody LED Każdy model przekaźnika MiCOM P12x umożliwia dowolne zaprogramowanie 4 diod. Użytkownik może przydzielić funkcję lub kombinację progów zadziałania niezależnie dla każdej diody. Obudowa Wszystkie modele MiCOM P12x mają budowę kompaktową. Posiadają one nietypową cechę polegającą na możliwości wyciągnięciu pakietu elektroniki z zamontowanej w rozdzielnicy obudowie. Dzięki temu zyskuje się cenny czas związany z demontażem i montażem obwodów wtórnych do listwy zaciskowej P12x na czas testów lub serwisowania urządzeń. Przy wyjmowaniu przekaźnika z obudowy automatycznie zwierane są obwody wtórne przekładników prądowych. Przekaźniki serii MiCOM mogą być zamontowane za lub na tablicy, w tym drugim przypadku poprzez wykorzystanie dedykowanego adaptera. Posiadają obudowę metalową w standardzie 4U. Połączenia Złącza typu MIDOS 2 lub 3x28 zacisków (double Faston 2 x 6.35 mm plus śruba M4). Wszystkie modele MiCOM P12x mają budowę kompaktową. Posiadają one nietypową cechę polegającą na możliwości wyciągnięciu pakietu elektroniki z zamontowanej w rozdzielnicy obudowie.

7 7 DANE TECHNICZNE Wejścia i wyjścia Wejścia Prąd fazowy In Prąd ziemnozwarciowy Ion Częstotliwość 1 i 5 A 1 i 5 A 50/60 Hz - znamionowa 45 do 65 Hz - zakres pracy Zasilanie napięciem pomocniczym 2 zakresy V DC lub zasilanie uniwersalne Podtrzymanie napięcia zasilania Pobór mocy Obwody prądowe fazowe Obwody prądowe ziemnozwarciowe Zasilanie napięciem pomocniczym DC AC Wejścia cyfrowe (na każde wejście) Wytrzymałość termiczna Prąd fazowy i prąd doziemny V DC / V AC V DC /AC 50 ms < 0.3 VA dla 5A < 0.08 VA dla 1A 3 W + 0,25 W na pobudzony przekaźnik 6 VA + 0,4 VA na pobudzony przekaźnik 10 ma 100 In przez 1 s 40 In przez 2 s 4 In przy pracy ciągłej Dokładność Progi zabezpieczenia +/- 2 % Zwłoki czasowe +/- 2 % lub 10 ms Pomiary +/- 0,5 % lub 10 ma Przekaźniki wyjściowe Wartości znamionowe styków Podtrzymanie: Otwieranie: Trwałość łączeniowa Czas działania Wejścia binarne Obciążenie Czas reakcji Zamknięcie: 30 A i podtrzym. przez 3 s 5 A ciągle 250 VDC : 25 W przy (L/R = 40 ms) 250 VDC : 50 W 220 VAC : 5 A przy cos ф = 0,6 > zadziałań < 7 ms 10 ma na wejście < 5 ms

8 8 Kod zam. T H V W Z U pom. przekaźnika Wejścia logiczne Un U robocze Un Umin Imax I obc (po 2 ms) I obc max Vdc Vac Vdc Vac Vdc Vac Vdc Vac Vdc Vac 38,4-300 Vdc 38,4-264 Vac 38,4-300 Vdc 38,4-264 Vac 38,4-300 Vdc 38,4-264 Vac 38,4-300 Vdc 38,4-264 Vac 19,2-300 Vdc 19,2-264 Vac Vdc Vac 19,2 Vdc 19,2 Vac 35 ma 2,3 ma 129 Vdc 105 Vdc Vdc 110 Vdc 77 Vdc 7,3 110 Vdc 220 Vdc 154 Vdc 3,4 220 Vdc Vdc Vac 19,2 Vdc 19,2 Vac 35 ma 2,3 ma 300 Vdc 264 Vac 145 Vdc 132 Vdc 262 Vdc 300 Vdc 264 Vac Parametry mechaniczne Wejścia Prąd fazowy In Prąd ziemnozwarciowy Ion Obudowa Wysokość Głębokość Szerokość Waga P12x 1 i 5 A 1 i 5 A 4U (177 mm) 230 mm 20 TE ok. 3,0 kg Montaż Zatablicowy lub natablicowy poprzez zamawiany osobno adapter Listwa zaciskowa Podwójne wtyki konektorowe oraz zaciski śrubowe M4 Stopień ochrony Zgodnie z IEC 60529: IP52 panel czołowy - IP50 korpus obudowy - IP10 listwa zaciskowa Funkcje zabezpieczeniowe Zabezpieczenie nadmiarowo prądowe Od zwarć międzyfazowych I> 0,10 do 25,00 In I>>, I>>> 0,5 do 40,00 In Od zwarć doziemnych wersja C 0,002 do 1 In wersja B 0,01 do 8 In wersja A 0,5 do 40 In Czas działania bezzwłoczny <30 ms Czas odpadu 30 ms Czas zwłoki t>, t>>, t>>> 0 do 150,00 s Czas zwłoki to>, to>>, to>>>, to>>>> 0 do 150,00 s Krzywe zależne typ IEC: Z krótkim czasem zwłoki ( A ) Standardowa zależna ( IEC ) Silnie zależna ( IEC ) Bardzo silnie zależna ( IEC ) Z długim czasem zwłoki ( A ) typ IEEE/ANSI: Z krótkim czasem zwłoki (CO2 ) Umiarkowanie zależna ( ANSI ) Zależna ( CO8 )

9 9 Silnie zależna ( ANSI ) Bardzo silnie zależna ( ANSI ) Elektromechaniczna: typ RI Prostownikowa: typ RC LABORELEC 1, 2, 3 (tylko dla Io = 0,01 do 8 In) Współczynnik TMS 0,025 do 1,500 Czas podtrzymania 0 do 600,00 s Zabezpieczenie przeciążeniowe Kryterium prądu cieplnego Iθ> 0.10 do 3,20 In Stała czasowa 1 do 200 min Współczynnik bezpieczeństwa K 1,00 do 1,50 Graniczne obciążenie cieplne alarmowe 50 do 200% Graniczne obciążenie cieplne wyłączenia 50 do 200% Zabezpieczenie nadprądowe składowej przeciwnej Zakres prądowy składowej przeciwnej Is2>, Is2>> 0.10 do 40,00 In Opóźnienia czasowe 0 do 150,00 s Krzywe zależne (I s2 >) typ IEC: Z krótkim czasem zwłoki ( A ) Standardowa zależna ( IEC ) Silnie zależna ( IEC ) Bardzo silnie zależna ( IEC ) Z długim czasem zwłoki ( A ) typ IEEE/ANSI: Z krótkim czasem zwłoki (CO2 ) Umiarkowanie zależna ( ANSI ) Zależna ( CO8 ) Silnie zależna ( ANSI ) Bardzo silnie zależna ( ANSI ) Elektromechaniczna: typ RI Prostownikowa: typ RC Współczynnik TMS 0,025 do 1,500 Czas podtrzymania 0,04 do 100,00 s Zabezpieczenie podprądowe Zakres prądowy Opóźnienia czasowe 0.20 do 1,00 In 0 do 150,00 s Funkcja Zakres Dokładność Rozruch Powrót Dokł.czasu I>, I>>, I>>> 0,1 do 40 In ± 2% Io>, Io>>, Io>>> do 1Ion 0.01 do 8 Ion 0.1 do 40 Ion ± 2% Is2>, Is2>> 0,1 do 40 In ± 2% DT: Is±2% IDMT:1,1Is±2% DT: Is±2% IDMT:1,1Is±2% DT: Is±2% IDMT:1,1Is±2% 0,95Is±2% 1,05Is±2% 0,95Is±2% 1,05Is±2% 0,95Is±2% 1,05Is±2% ±2% ms ±5% ms ±2% ms ±5% ms ±2% ms ±5% ms I< 0,2 do 1 In ± 2% DT: Is±2% 1,05Is±2% ±2% ms Uszk.Przewód 20 do 100% ± 3% DT: Is±3% 0,95Is±3% ±2% ms Przeciążenie 0,1 do 3,2 In ± 3% IDMT:Is±3% 0,97Is±3% ±5% ms

10 10 Parametry funkcji kontrolnych i automatyk Kontrola i nadzór łączników Sumaryczna wartość prądów kumulowanych SAx 0 do 4000 MAx Wartość wykładnika x 1 lub 2 Liczba łączeń 0 do Czas potwierdzenia otwarcia / zamknięcia wyłącznika 0.05 do 1,00 s Impuls otwarcia / zamknięcia wyłącznika 0 do 5,00 s Lokalna rezerwa wyłącznikowa Opóźnienia czasowe Zakres nastawy prądu 0,01 do 10,00 s 2 do 100 % In Uszkodzony przewód Stosunek Is2 / Is1 20 do 100 % Opóźnienia czasowe 0 do s SPZ Liczba cykli fazowych 0 do 4 Liczba cykli ziemnozwarciowych 0 do 4 Przerwa beznapięciowa tbn1, tbn2 0,01 do 300,00 s Przerwa beznapięciowa tbn3, tbn4 0,01 do 600,00 s Czas blokowania tbla 0,02 do 600,00 s Czas blokowania ti 0,02 do 600,00 s Pierwsze załączenie (Zimny rozruch) Funkcje zabezpieczeniowe I>, I>>, I>>>, Io>, Io>>, Io>>> Przec.Cpl, Is2>, Is2>> Zakres 100 do 500 % Opóźnienia czasowe 0,1 do 3600,0 s Załączenie na zwarcie Wyłączenie Opóźnienia czasowe I>> lub I>>> 0 do 0,50 s Blokowanie od 2-ej harmonicznej Blokowanie funkcje nadprądowe Współczynnik 2H 10,0% do 35,0% Czas podtrzymania treset 0 do 2,0 s Wejścia zewnętrzne ZZ1 ZZ5 Opóźnienia czasowe 0 do 200,00 s Komunikacja RS 485 Protokół IEC , Courier, Modbus RTU, DNP3.0 Medium transmisyjne skrętka Adres 1 do 255 Prędkość transmisji 300 do bit/s Komunikacja RS 232 Protokół Modbus Adres 1 do 254 Prędkość transmisji bit/s

11 11 Testy zewnętrzne Środowisko elektryczne Zakłócenia na wysokie częstotliwości IEC ,5 kv sygnał wspólny; klasa 3 1 kv sygnał różnicowy; klasa 3 Szybkie zakłócenia przejściowe IEC kv napięcie pomocnicze, klasa 4 ANSI C kv inne, klasa 4 Wyładowanie elektrostatyczne IEC kv, klasa 4 Impuls radiowy ANSI C V /m IEC V /m Wytrzymałość na wysokie napięcie Wytrzymałość dielektryczna (50/60Hz) IEC Wysokie napięcie impulsowe (1.2/50 μs) IEC kv sygnał wspólny 1 kv sygnał różnicowy Wytrzymałość izolacji IEC Wytrzymałość środowiskowa Temperatura IEC kv sygnał wspólny 1 kv sygnał różnicowy > 1000 MΩ magazynowania -25 C do +70 C robocza -25 C do + 55 C Wilgotność IEC dni przy wilgotności względnej 93% w temp. 40 C Stopień ochrony obudowy IEC IP 52 Wibracje IEC trwałość i wytrzymałość, klasa 2 Wstrząsy i uderzenia IEC trwałość i wytrzymałość, klasa 1 Wytrzymałość sejsmiczna IEC klasa 2 Zgodność na kompatybilność elektromagnetyczną EMC 89/336/EEC 93/31/EEC 93/68/EEC Zgodność z Dyrektywą Komisji Europejskiej dotyczącej EMC EN : 1994 Do ustalenia zgodności wykorzystano ogólne standardy: EN : 1995 Bezpieczeństwo wyrobu 72/23/EEC Zgodność z Dyrektywą Komisji Europejskiej dotyczącej Niskich Napięć Do ustalenia zgodności wykorzystano ogólne standardy: EN : 1993/A2: 1995 EN60950: 1992/A11: 1997

12 12 SCHEMATY PRZYŁĄCZEŃ ZEWNĘTRZNYCH Schemat przyłączeń zewnętrznych MiCOM P120 i P121

13 13 Schemat przyłączeń zewnętrznych MiCOM P122 i P123

14 14 Połączenie za pomocą 2 przekładników fazowych i przekładnika Ferrantiego Szyny SN Obwody pomiaru prądu L1 L2 L A 1A L1 L2 L3

15 15 WYMIARY ZEWNĘTRZNE MiCOM P12x [20TE]

16 16 NOTATKI Schneider Electric Energy Poland Sp. z o.o. Zakład Automatyki i Systemów Elektroenergetycznych Świebodzice, ul. Strzegomska 23/27 Tel , Fax ref.swiebodzice@schneider-electric.com Schneider Electric Energy Poland Sp. z o.o. Logo Schneider Electric oraz nazwy pochodne są prawnie chronionymi znakami handlowymi i usługowymi firmy Schneider Electric. Pozostałe nazwy własne, zarejestrowane lub nie, są własnością odpowiadających im firm. Firma Schneider Electric Energy Poland Sp. z o.o. prowadzi politykę ciągłego rozwoju. W związku z tym prezentowane wyroby mogą ulegać zmianie. Pomimo ciągłego uaktualniania publikacji, niniejsza broszura jest jedynie informacją o wyrobach spółki. Jej treść nie jest ofertą sprzedaży, a przykłady zastosowań są podane jedynie w celu lepszego zrozumienia zasady działania wyrobu i nie należy ich traktować jako gotowych rozwiązań projektowych
