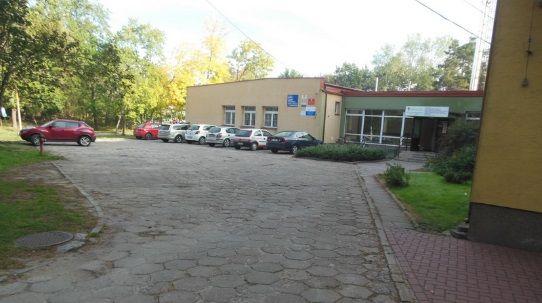

1 ANEKS DO PROJEKTU BUDOWLANO- WYKONAWCZEGO Przebudowy wewnętrznej drogi dojazdowej do szpitala od strony ul. 3-go Maja z dostosowaniem jej parametrów do wymogów drogi pożarowej i lokalizację miejsc parkingowych oraz chodnika dla pieszych w tym dla osób niepełnosprawnych, ławek, śmietników, stojaków na rowery oraz donic na kwiaty. Wykonania placu zabaw dla pacjentów szpitala. Działki nr ew. 52 i nr ew. 53/15 obręb 47 przy ulicy 3-ego Maja 127 w Józefowie. BRANŻA ELEKTRYCZNA Inwestor: MAZOWIECKIE CENTRUM NEUROPSYCHIATRII Zagórze k/ Warszawy, Wiązowna PROJEKTOWAŁ podpis i pieczątka mgr inż. Adrian Łątkowski Uprawnienia budowlane do projektowania bez ograniczeń LUB/0085/POOE/12 SPRAWDZIŁ mgr inż. Krzysztof Kuć Uprawnienia budowlane do projektowania bez ograniczeń LUB/0081/POOE/12 Warszawa, grudzień 2015

2 3 SPIS TREŚCI Spis treści 3 Spis rysunków 3 Oświadczenie projektanta i sprawdzającego 4 Kopie uprawnień budowlanych oraz przynależności do IIB 5 1 Przedmiot opracowania 11 2 Inwestor i zleceniodawca 11 3 Podstawa opracowania 11 4 Cel opracowania 11 5 Zakres projektu 11 6 Wpływ inwestycji na środowisko naturalne 11 7 Opis techniczny 11 8 Zasilanie i pomiar energii 11 9 Tablice rozdzielcze i WLZty Obwody odbiorcze Ochrona od porażeń Ochrona przeciwpożarowa Pomiary Informacje dotyczące BIOZ 13 SPIS RYSUNKÓW E-01 PROJEKT PLANU ZAGOSPODAROWANIA TERENU DZIAŁKI NR. EW 53/15 Z OBRĘBU 47 POŁOŻONEJ W JÓZEFOWIE PRZY UL. 3 MAJA INSTALACJE SILNOPRĄDOWE E-02 SCHEMAT IDEOWY OŚWIETLENIA ZEWNĘTRZNEGO Oświadczenie projektanta i sprawdzającego

3 4 Przedmiot opracowania: Inwestor: ANEKS DO PROJEKTU BUDOWLANO-WYKONAWCZEGO Przebudowy wewnętrznej drogi dojazdowej do szpitala od strony ul. 3-go Maja z dostosowaniem jej parametrów do wymogów drogi pożarowej i lokalizację miejsc parkingowych oraz chodnika dla pieszych w tym dla osób niepełnosprawnych, ławek, śmietników, stojaków na rowery oraz donic na kwiaty. Wykonania placu zabaw dla pacjentów szpitala. Działki nr ew. 52 i nr ew. 53/15 obręb 47 przy ulicy 3-ego Maja 127 w Józefowie. MAZOWIECKIE CENTRUM NEUROPSYCHIATRII Zagórze k/ Warszawy, Wiązowna Oświadczam, że aneks do projektu budowlano-wykonawczego został sporządzony zgodnie z obowiązującymi przepisami, oraz zasadami wiedzy technicznej. PROJEKTOWAŁ podpis i pieczątka mgr inż. Adrian Łątkowski Uprawnienia budowlane do projektowania bez ograniczeń LUB/0085/POOE/12 SPRAWDZIŁ mgr inż. Krzysztof Kuć Uprawnienia budowlane do projektowania bez ograniczeń LUB/0081/POOE/12 WARSZAWA, GRUDZIEŃ 2015 R.

4 5

5 6

6 7

7 8

8 9

9 10

10 11 1. Przedmiot opracowania. Przedmiotem opracowania jest aneks do projektu instalacji oświetlenia terenu zewnętrznego przy ulicy 3-ego Maja 127 w Józefowie 2. Inwestor i zleceniodawca MAZOWIECKIE CENTRUM NEUROPSYCHIATRII Zagórze k/ Warszawy, Wiązowna 3. Podstawa opracowania Opracowano na podstawie: -zlecenia Inwestora -aktualnych podkładów architektonicznych -planu zagospodarowania działki -obowiązujących norm i przepisów branżowych. 4. Cel opracowania Celem inwestycji jest wykonanie instalacji oświetlenia terenu. 5. Zakres projektu W zakres niniejszego opracowania wchodzą: - demontaż istniejących słupów oświetleniowych, -oświetlenie terenu, -ochrona od porażeń, -ochrona przeciwprzepięciowa. 6. Wpływ inwestycji na środowisko naturalne Inwestycja nie będzie miała negatywnego wpływu na środowisko naturalne i nie wymaga wyznaczenia strefy ochronnej. 7. Opis techniczny Podstawowe dane techniczne: Napięcie zasilania 400/230V Współczynnik mocy cos φ 0,95 Ochrona od porażeń instalacji odbiorczej w układzie TN-S różnicowo-prądowych o działaniu bezpośrednim. z zastosowaniem wyłączników 8. Zasilanie i pomiar energii Zasilanie i pomiar energii w szpitalu pozostaje bez zmian.

11 12 9. Tablice rozdzielcze i WLZty Oświetlenie terenu należy zasilić z rozdzielni głównej obiektu RGNN. 10. Obwody odbiorcze Wszystkie nowoprojektowane obwody odbiorcze posiadają przewód(y) fazowy(e),przewód neutralny N i ochronny PE. Instalacja oświetlenia terenu Przed przystąpieniem do prac należy zdemontować istniejące słupy oświetleniowe. Oświetlenie terenu zaprojektowano na słupach SAL-7/B150 z oprawami URBINO 36 LED. Słupy oświetleniowe należy zasilać kablem YKY 5x6mm2 prowadzonym w ziemi na głębokości 0,6m w rurze osłonowej DVK110. Nowoprojektowane słupy oświetleniowe należy zasilić z istniejącego obwodu nr1 (Droga przeciwpożarowa). Załączanie oświetlenia odbywać się będzie w dwóch trybach. Automatycznie po przez załączenie styczników wysterowanych programatorem cyfrowym, lub ręcznie. schemat układu na rys. E02. Słupy oświetleniowe należy uziemić, rezystancja uziomu powinna nie przekraczać 10 ohm. Połączenia wyrównawcze Słupy uziemione będą bednarką FeZn 30x4mm2 wzdłuż całej trasy wykopu. Wszelkie nazwy własne służą jedynie określeniu standardu urządzeń. Istnieje możliwość dostawy urządzeń równoważnych o parametrach niegorszych po uzyskaniu zgody projektanta i inspektora nadzoru. 11. Ochrona od porażeń Jako zabezpieczenie różnicowoprądowe - zainstalować wyłączniki różnicowoprądowe trójfazowe o prądzie zadziałania 30mA w klasie AC czyli zapewniające prawidłowe działanie przy prądach różnicowych przemiennych sinusoidalnych. Warunkiem prawidłowego działania zabezpieczenia jest odpowiednie połączenie części przewodzących (które w czasie normalnej pracy nie znajdują się pod napięciem ale które mogą znaleźć się w przypadku awarii) z uziemionym punktem sieci za pomocą przewodu PE. Skuteczność działania zabezpieczenia określa warunek samoczynnego wyłączenia zasilania. ZsIa Uo Gdzie Zs impedancja pętli zwarcia, Ia prąd zapewniający szybkie zadziałanie urządzenia wyłączającego, Uo napięcie znamionowe sieci. Ochrona od porażeń powinna być wykonana zgodnie z obowiązującą normą PN IEC Uwagi końcowe Prace wykonać zgodnie z obowiązującymi Polskimi Normami i warunkami technicznymi, przy wykonaniu instalacji należy pamiętać o następujących zasadach:

12 13 - trasowanie tras zgodnie z projektem technicznym. Po zakończeniu prac należy: -przeprowadzić próby montażowe obejmujące badania i pomiary z prób, -opracować protokół i przekazać Inwestorowi -opracować dokumentację powykonawczą Wykonanie instalacji powinno być zgodne z obowiązującą normą PN-IEC Ochrona przeciwpożarowa Jako ochronę ppoż zastosowano: Izolacja przyjętych przewodów elektrycznych 0,75kV, kabli 1kV. W przypadku powstania zwarć w instalacji elektrycznej szybkie wyłączenie. Przy głównym wejściu do budynku znajduje się główny wyłącznik ppoż. 13. Pomiary Po wykonaniu instalacji elektrycznych należy wykonać następujące pomiary: - pomiary skuteczności ochrony przeciwporażeniowej - pomiary izolacji kabli i przewodów elektrycznych - pomiary ciągłości metalicznej sieci wyrównującej potencjały Wyniki pomiarów przekazać Inwestorowi w formie protokołu pomiarowego. 14. Informacje dodatkowe dotyczące bezpieczeństwa i ochrony zdrowia Przed przystąpieniem do robót budowlanych wykonawca powinien zapoznać się z projektem budowlanym, treścią uzgodnień branżowych oraz obowiązującymi normami, przepisami. Powinien przestrzegać zawartych w nich zaleceń. Kierownik budowy a także jego podlegli pracownicy powinni zapoznać się z zasadami bezpiecznej pracy zawartymi w Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 26 IX 1997r. w sprawie bezpieczeństwa i higieny pracy w zakresie dotyczącym prowadzonej budowy. Kierownik budowy zobowiązany jest do przeprowadzenia instruktażu stanowiskowego podległym mu pracownikom. Kierownik budowy oraz podlegli mu pracownicy zobowiązani są do używania jedynie materiałów i narzędzi posiadających certyfikat CE i dopuszczonych do obrotu. W czasie prowadzenia robót należy bezwzględnie przestrzegać obowiązujących przepisów BHP. Zakres robót obejmuje: -demontaż istniejących słupów oświetleniowych, -kopanie rowów do kabli, -ułożenie kabli i przewodów, - zasypywanie rowów do kabli, -montaż słupów oświetleniowych z oprawami, -próby i pomiary instalacji elektrycznych. Kolejność wykonywania robót: -demontaż istniejących słupów oświetleniowych,

13 14 -kopanie rowów do kabli, -ułożenie kabli i przewodów, - zasypywanie rowów do kabli, -montaż słupów -łączenie przewodów -próby i pomiary instalacji Zagrożenia związane z bezpieczeństwem przeciwpożarowym: -brak sprzętu ppoż niezbędnego na terenie zaplecza bazy budowy określonego przez odpowiednie przepisy -niezgodne z przepisami składowanie materiałów łatwopalnych i niezabezpieczenie ich przed dostępem osób trzecich. Zagrożenia związane z BHP -praca w pobliżu urządzeń znajdujących się pod napięciem -niewłaściwie zorganizowany, zabezpieczony i oznakowany plac budowy -niewłaściwe składowanie urobku, materiałów i wyrobów -nieprawidłowy ruch środków transportu w trakcie budowy. Opracował: Sprawdził:
