1 BIURO KONSTRUKCYJNO-BUDOWLANE MK-PROJEKT Pakość ul. Kwiatowa 20 NIP: tel STADIUM : TEMAT: PROJEKT BUDOWLANY Przebudowa Targowiska Miejskiego w Pakości OBIEKT : Targowisko Miejskie ul. Św.Jana Pakość dz. Nr 80/1, INWESTOR: Gmina Pakość ul. Rynek Pakość BRANŻA: Elektryczna NR PROJEKTU : 33/11 DATA: r. EGZ. Zespół projektantów Branża Tytuł, imię i nazwisko Specjalność i nr upr. Budowlanych mgr inż. Opracował Krzysztof Ochocki Podpis Projektował inż. Waldemar Kędzierski WBPP-NB-7210/39/83 Sprawdził

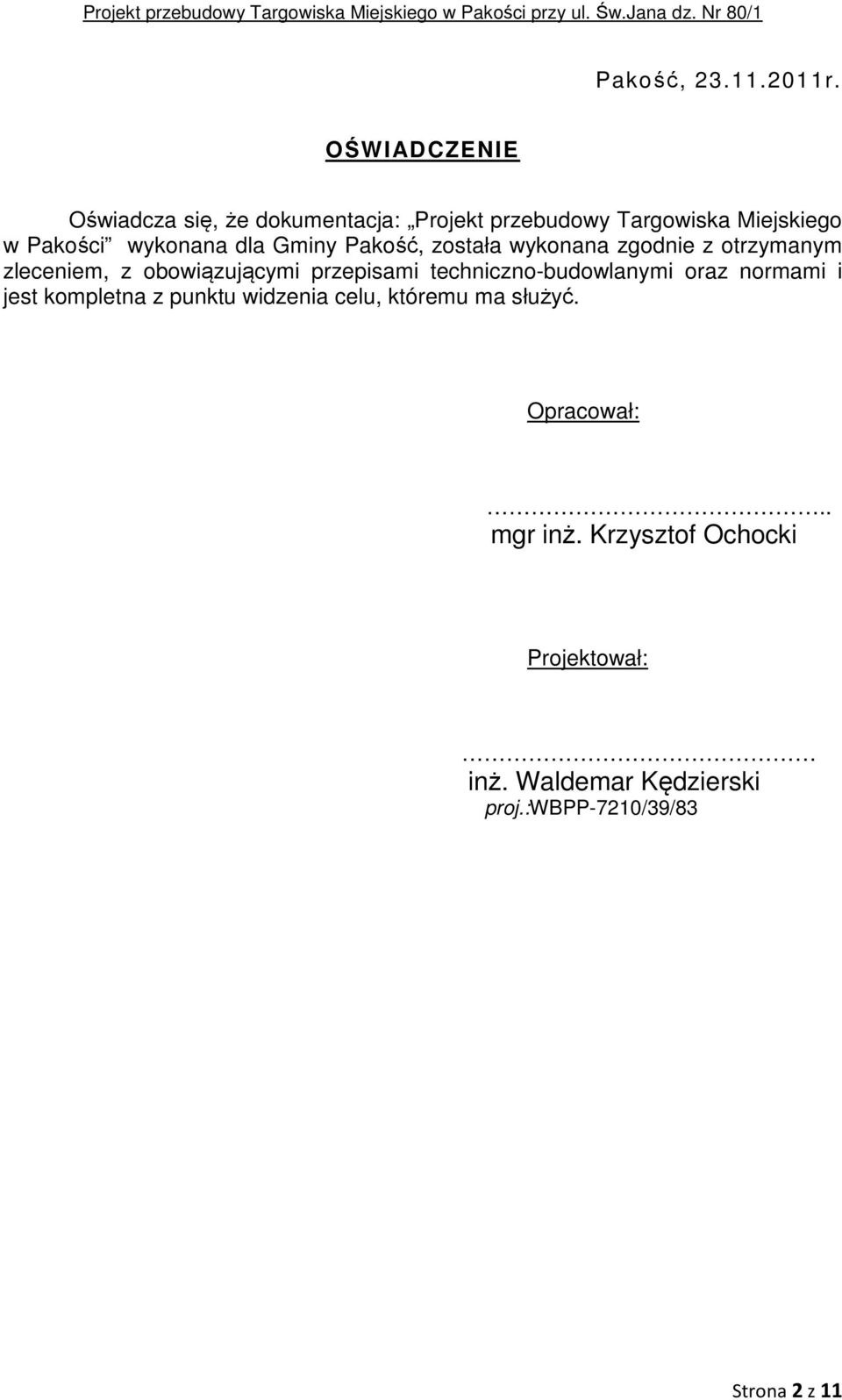

2 Pakość, r. OŚWIADCZENIE Oświadcza się, że dokumentacja: Projekt przebudowy Targowiska Miejskiego w Pakości wykonana dla Gminy Pakość, została wykonana zgodnie z otrzymanym zleceniem, z obowiązującymi przepisami techniczno-budowlanymi oraz normami i jest kompletna z punktu widzenia celu, któremu ma służyć. Opracował:.. mgr inż. Krzysztof Ochocki Projektował: inż. Waldemar Kędzierski proj.:wbpp-7210/39/83 Strona 2 z 11

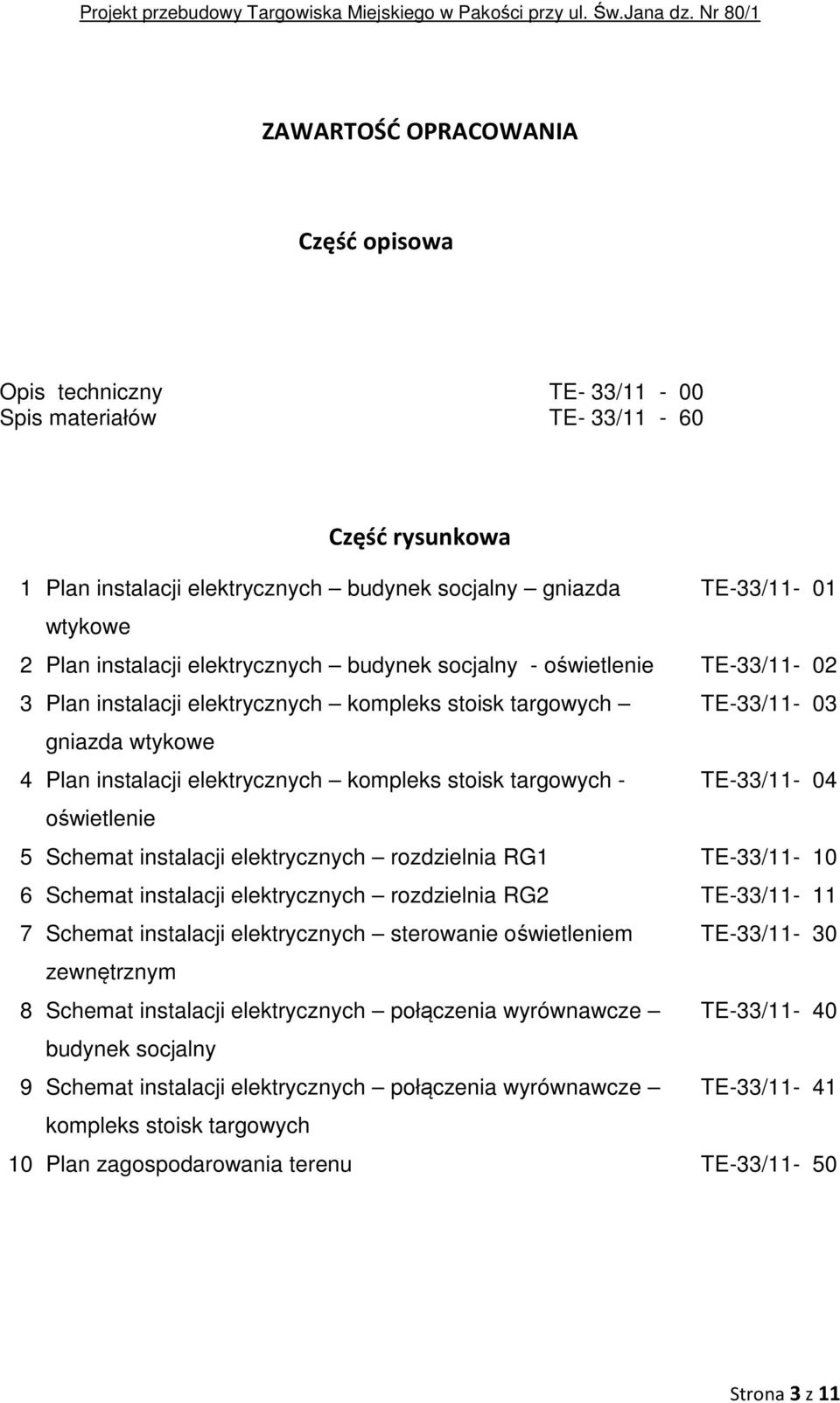

3 ZAWARTOŚĆ OPRACOWANIA Część opisowa Opis techniczny TE- 33/11-00 Spis materiałów TE- 33/11-60 Część rysunkowa 1 Plan instalacji elektrycznych budynek socjalny gniazda TE-33/11-01 wtykowe 2 Plan instalacji elektrycznych budynek socjalny - oświetlenie TE-33/ Plan instalacji elektrycznych kompleks stoisk targowych TE-33/11-03 gniazda wtykowe 4 Plan instalacji elektrycznych kompleks stoisk targowych - TE-33/11-04 oświetlenie 5 Schemat instalacji elektrycznych rozdzielnia RG1 TE-33/ Schemat instalacji elektrycznych rozdzielnia RG2 TE-33/ Schemat instalacji elektrycznych sterowanie oświetleniem TE-33/11-30 zewnętrznym 8 Schemat instalacji elektrycznych połączenia wyrównawcze TE-33/11-40 budynek socjalny 9 Schemat instalacji elektrycznych połączenia wyrównawcze TE-33/11-41 kompleks stoisk targowych 10 Plan zagospodarowania terenu TE-33/11-50 Strona 3 z 11

4 1.1. Opis techniczny Zakres opracowania Podstawa opracowania Opis przyjętych rozwiązań Zasilanie rozdzielnica RG Zasilanie rozdzielnica RG Wyłącznik główny pożarowy Instalacja oświetlenia wewnętrznego Instalacja gniazd wtykowych Instalacja oświetlenia zewnętrznego Połączenia wyrównawcze Ochrona od porażeń Ochrona przeciwprzepięciowa Ochrona odgromowa Urządzenia przeciwpożarowe Wytyczne bhp Wytyczne wykonawcze Wytyczne dla planu BIOZ Strona 4 z 11

5 Zakres opracowania obejmuje instalację elektryczną przebudowy Targowiska Miejskiego w Pakości : - instalację gniazd wtykowych 230 V - instalację oświetlenia wewnętrznego - instalacje oświetlenia zewnętrznego Podstawa opracowania : - zlecenie Inwestora - wizja lokalna - uzgodnienie z Inwestorem - obowiązujące przepisy, warunki techniczne oraz normy Opis przyjętych rozwiązań Zasilanie rozdzielnica RG1 W pomieszczeniu komunikacyjnym budynku socjalnego należy zabudować rozdzielnicę RG1. Rozdzielnicę RG1 należy zasilić z rozbudowanego złącza kablowo - pomiarowego zlokalizowanego w budynku ul. Świętego Jana 12. Rozbudowa złącza zostanie wykonane zgodnie z warunkami przyłączenia do sieci elektroenergetycznej ENEA Operator Sp. z o.o. OD1/ZR2/1041/2011 i nie stanowi zakresu projektu. Z rozbudowanego złącza kablowo -pomiarowego do rozdzielnicy RG1 należy ułożyć kabel YAKY 4x25 mm 2 w ziemi. Kabel układać w wykopie o głębokości 0,7 m na 10 cm warstwie podsypki piaskowej i po ułożeniu zasypać go 10 cm warstwą piasku. Na piasek należy nasypać 20 cm ziemi i ułożyć folię z tworzywa sztucznego koloru niebieskiego. W miejscach skrzyżowań i zbliżeń z innymi instalacjami oraz pod ciągami komunikacyjnymi kabel układać w rurze AROTA SRS 160. Przed ułożeniem kabla na dnie wykopu ułożyć taśmę ocynkowaną Fe/Zn 30 x 4 mm jako uziemienie ochronne, zasypując ją 10 cm warstwą gruntu rodzimego. Uziemienie powinno mieć rezystancję nie większą niż 5 Ω. W przypadku nie uzyskania wymaganej oporności uziomu należy wbić w ziemię i połączyć z taśmą pręty ocynkowane. Strona 5 z 11

6 Rozdzielnicę RG1 wykonać zgodnie ze schematem nr 10. Z rozdzielnicy RG1 zasilić projektowane instalacje odbiorcze budynku socjalnego, oświetlenie zewnętrzne oraz rozdzielnicę RG Zasilanie rozdzielnica RG2 W pomieszczeniu 07 kompleksu stoisk targowych należy zabudować rozdzielnicę RG2. Rozdzielnicę RG2 należy zasilić z rozdzielnicy RG1 zlokalizowanej w budynku socjalnym. Z rozdzielnicy RG1 do rozdzielnicy RG2 należy ułożyć kabel YKY 4x10 mm 2 w ziemi. Kabel układać w wykopie o głębokości 0,7 m na 10 cm warstwie podsypki piaskowej i po ułożeniu zasypać go 10 cm warstwą piasku. Na piasek należy nasypać 20 cm ziemi i ułożyć folię z tworzywa sztucznego koloru niebieskiego. W miejscach skrzyżowań i zbliżeń z innymi instalacjami oraz pod ciągami komunikacyjnymi kabel układać w rurze AROTA SRS 160. Przed ułożeniem kabla na dnie wykopu ułożyć taśmę ocynkowaną Fe/Zn 30 x 4 mm jako uziemienie ochronne, zasypując ją 10 cm warstwą gruntu rodzimego. Uziemienie powinno mieć rezystancję nie większą niż 5 Ω. W przypadku nie uzyskania wymaganej oporności uziomu należy wbić w ziemię i połączyć z taśmą pręty ocynkowane. Rozdzielnicę RG2 wykonać zgodnie ze schematem nr 31. Z rozdzielnicy RG2 zasilić projektowane instalacje odbiorcze kompleksu stoisk targowych Przeciwpożarowy wyłącznik prądu WG W rozdzielnicy RG1 umieścić rozłącznik izolacyjny FRX303 z wyzwalaczem napięciowym (wzrostowym) firmy Legrand. Przy wejściu do budynku socjalnego na zewnętrznej ścianie umieścić przycisk pożarowy z szybką (przeciwpożarowy wyłącznik prądu WG). Zadziałanie przycisku pożarowego rozłącza rozłącznik izolacyjny w rozdzielnicy RG Instalacja oświetlenia wewnętrznego W budynkach projektuje się instalację oświetleniową zgodnie z planami nr 02 i 04. Do obliczeń założono natężenie oświetlenia zgodnie z normą PN-EN Przyjęte oprawy zaznaczono na planie. Oprawy na planie oznaczone symbolem AW należy wyposażyć we własne źródło podtrzymania ( moduł na 3h). W budynku Strona 6 z 11

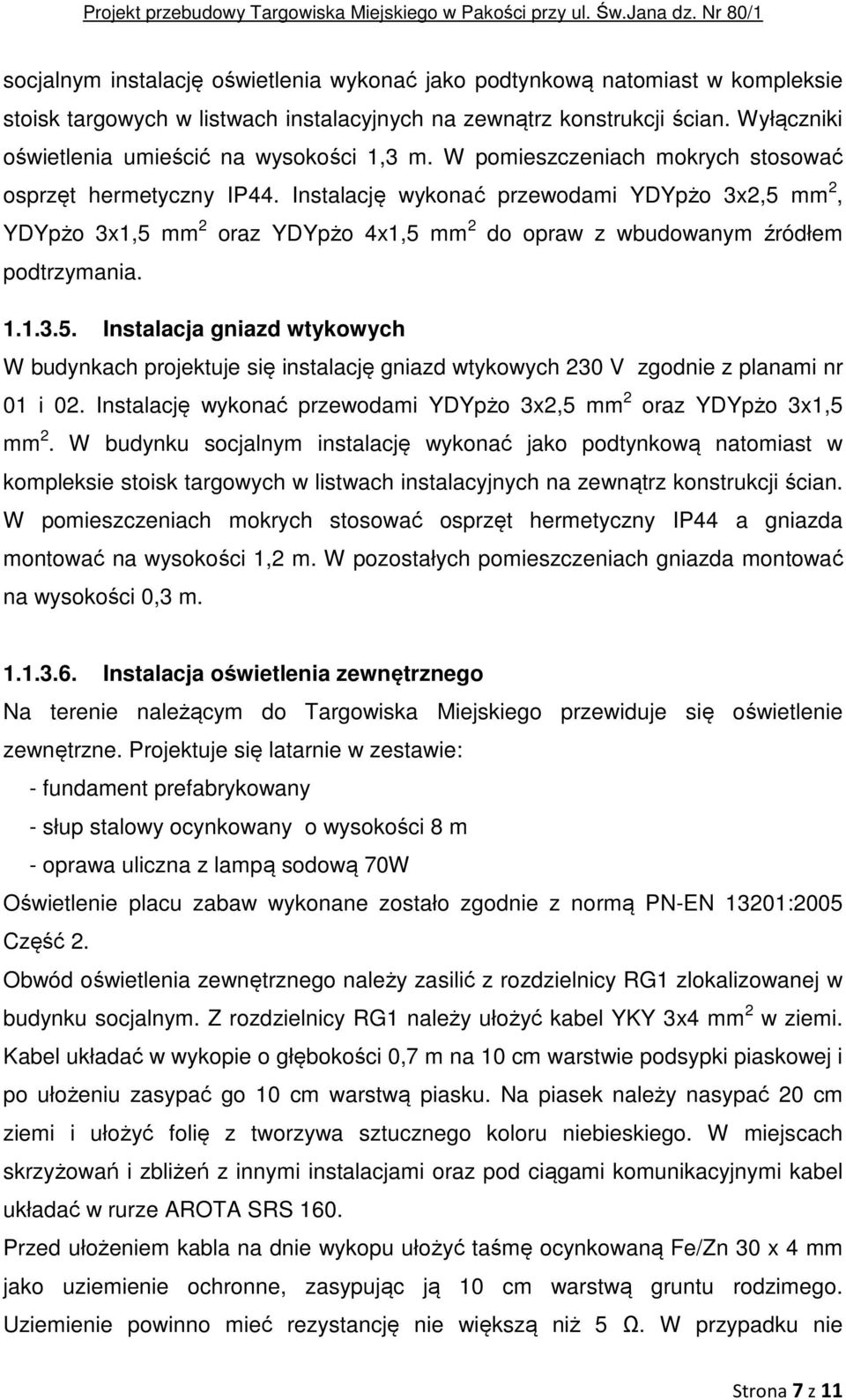

7 socjalnym instalację oświetlenia wykonać jako podtynkową natomiast w kompleksie stoisk targowych w listwach instalacyjnych na zewnątrz konstrukcji ścian. Wyłączniki oświetlenia umieścić na wysokości 1,3 m. W pomieszczeniach mokrych stosować osprzęt hermetyczny IP44. Instalację wykonać przewodami YDYpżo 3x2,5 mm 2, YDYpżo 3x1,5 mm 2 oraz YDYpżo 4x1,5 mm 2 do opraw z wbudowanym źródłem podtrzymania Instalacja gniazd wtykowych W budynkach projektuje się instalację gniazd wtykowych 230 V zgodnie z planami nr 01 i 02. Instalację wykonać przewodami YDYpżo 3x2,5 mm 2 oraz YDYpżo 3x1,5 mm 2. W budynku socjalnym instalację wykonać jako podtynkową natomiast w kompleksie stoisk targowych w listwach instalacyjnych na zewnątrz konstrukcji ścian. W pomieszczeniach mokrych stosować osprzęt hermetyczny IP44 a gniazda montować na wysokości 1,2 m. W pozostałych pomieszczeniach gniazda montować na wysokości 0,3 m Instalacja oświetlenia zewnętrznego Na terenie należącym do Targowiska Miejskiego przewiduje się oświetlenie zewnętrzne. Projektuje się latarnie w zestawie: - fundament prefabrykowany - słup stalowy ocynkowany o wysokości 8 m - oprawa uliczna z lampą sodową 70W Oświetlenie placu zabaw wykonane zostało zgodnie z normą PN-EN 13201:2005 Część 2. Obwód oświetlenia zewnętrznego należy zasilić z rozdzielnicy RG1 zlokalizowanej w budynku socjalnym. Z rozdzielnicy RG1 należy ułożyć kabel YKY 3x4 mm 2 w ziemi. Kabel układać w wykopie o głębokości 0,7 m na 10 cm warstwie podsypki piaskowej i po ułożeniu zasypać go 10 cm warstwą piasku. Na piasek należy nasypać 20 cm ziemi i ułożyć folię z tworzywa sztucznego koloru niebieskiego. W miejscach skrzyżowań i zbliżeń z innymi instalacjami oraz pod ciągami komunikacyjnymi kabel układać w rurze AROTA SRS 160. Przed ułożeniem kabla na dnie wykopu ułożyć taśmę ocynkowaną Fe/Zn 30 x 4 mm jako uziemienie ochronne, zasypując ją 10 cm warstwą gruntu rodzimego. Uziemienie powinno mieć rezystancję nie większą niż 5 Ω. W przypadku nie Strona 7 z 11

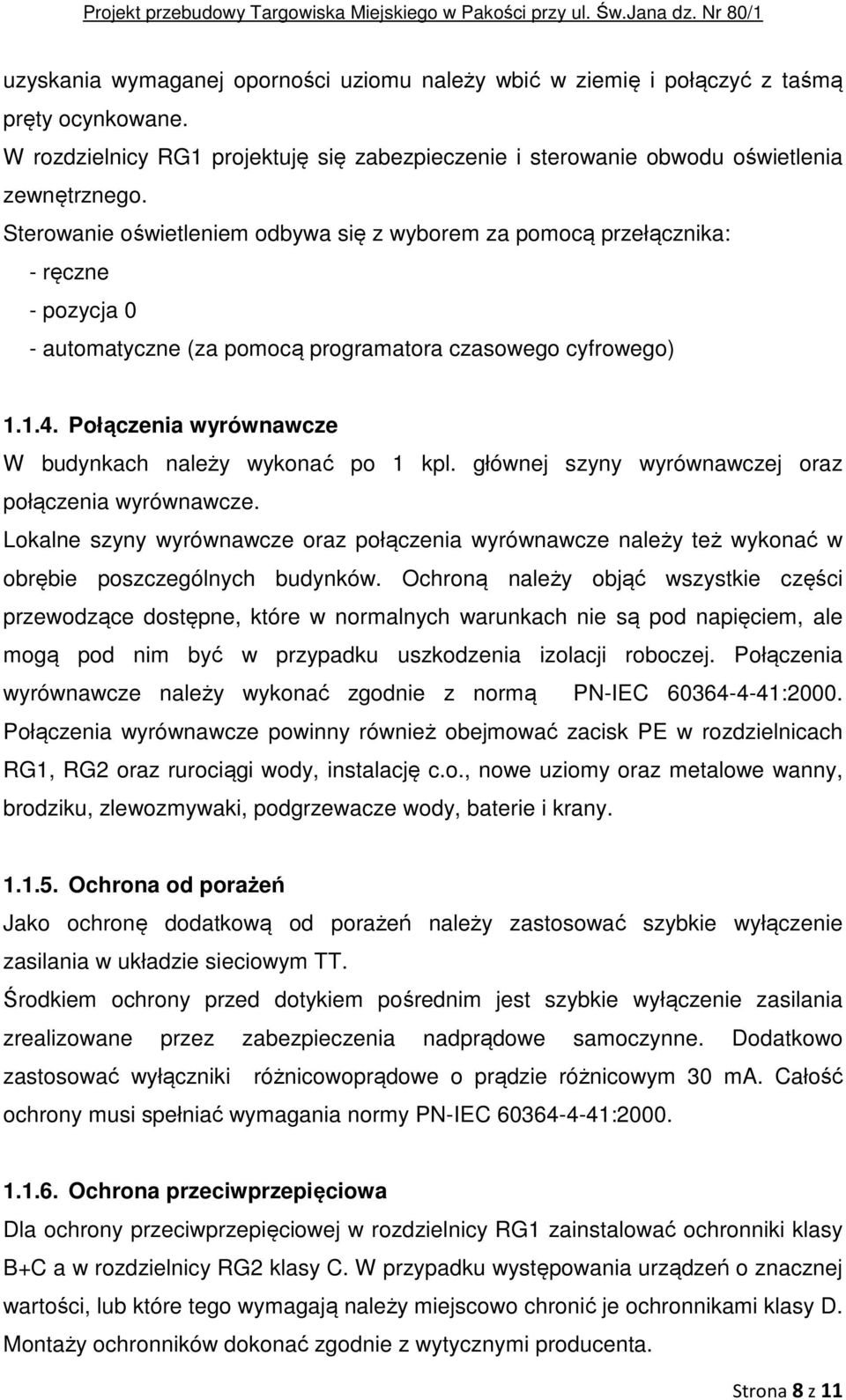

8 uzyskania wymaganej oporności uziomu należy wbić w ziemię i połączyć z taśmą pręty ocynkowane. W rozdzielnicy RG1 projektuję się zabezpieczenie i sterowanie obwodu oświetlenia zewnętrznego. Sterowanie oświetleniem odbywa się z wyborem za pomocą przełącznika: - ręczne - pozycja 0 - automatyczne (za pomocą programatora czasowego cyfrowego) Połączenia wyrównawcze W budynkach należy wykonać po 1 kpl. głównej szyny wyrównawczej oraz połączenia wyrównawcze. Lokalne szyny wyrównawcze oraz połączenia wyrównawcze należy też wykonać w obrębie poszczególnych budynków. Ochroną należy objąć wszystkie części przewodzące dostępne, które w normalnych warunkach nie są pod napięciem, ale mogą pod nim być w przypadku uszkodzenia izolacji roboczej. Połączenia wyrównawcze należy wykonać zgodnie z normą PN-IEC :2000. Połączenia wyrównawcze powinny również obejmować zacisk PE w rozdzielnicach RG1, RG2 oraz rurociągi wody, instalację c.o., nowe uziomy oraz metalowe wanny, brodziku, zlewozmywaki, podgrzewacze wody, baterie i krany Ochrona od porażeń Jako ochronę dodatkową od porażeń należy zastosować szybkie wyłączenie zasilania w układzie sieciowym TT. Środkiem ochrony przed dotykiem pośrednim jest szybkie wyłączenie zasilania zrealizowane przez zabezpieczenia nadprądowe samoczynne. Dodatkowo zastosować wyłączniki różnicowoprądowe o prądzie różnicowym 30 ma. Całość ochrony musi spełniać wymagania normy PN-IEC : Ochrona przeciwprzepięciowa Dla ochrony przeciwprzepięciowej w rozdzielnicy RG1 zainstalować ochronniki klasy B+C a w rozdzielnicy RG2 klasy C. W przypadku występowania urządzeń o znacznej wartości, lub które tego wymagają należy miejscowo chronić je ochronnikami klasy D. Montaży ochronników dokonać zgodnie z wytycznymi producenta. Strona 8 z 11

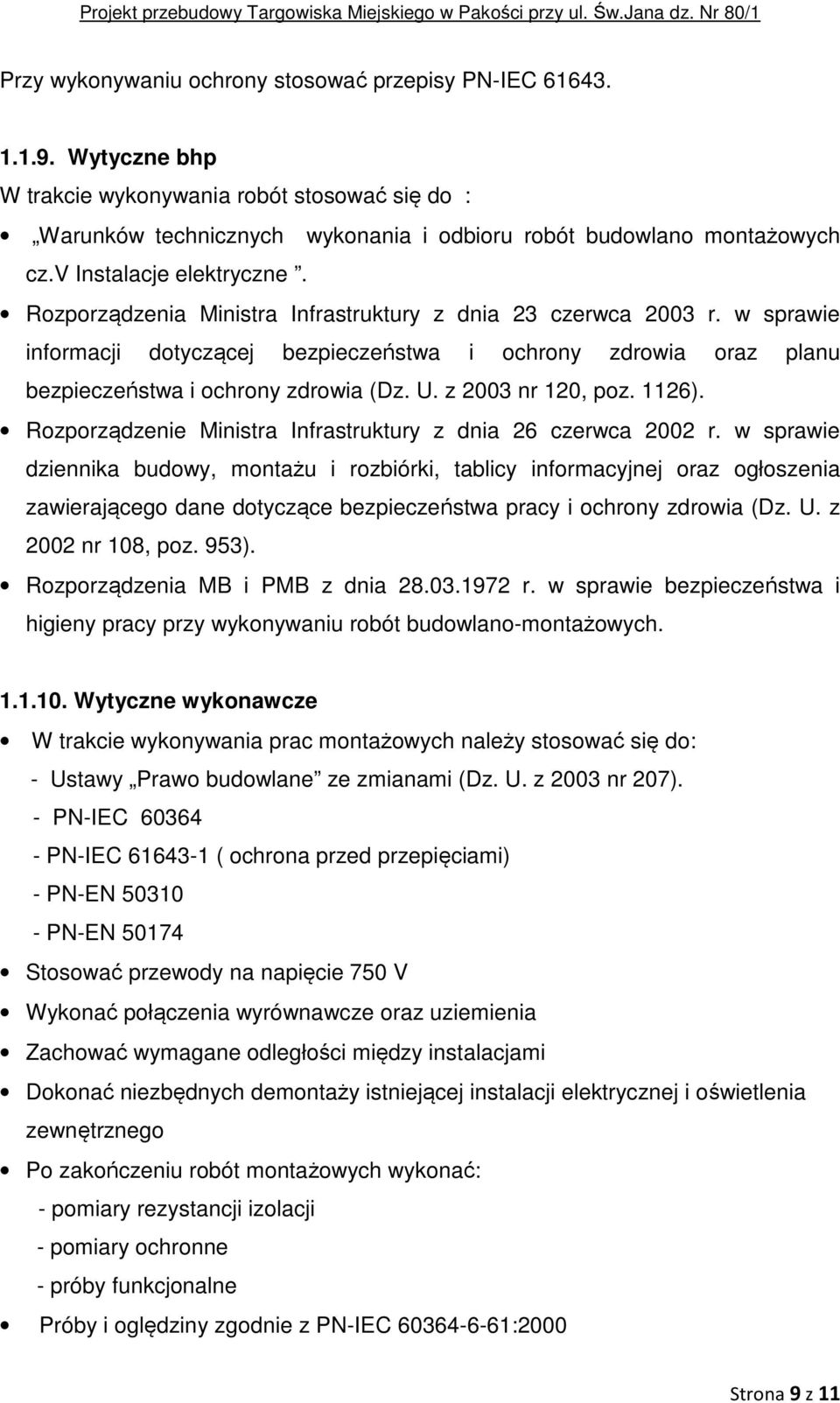

9 Przy wykonywaniu ochrony stosować przepisy PN-IEC Wytyczne bhp W trakcie wykonywania robót stosować się do : Warunków technicznych wykonania i odbioru robót budowlano montażowych cz.v Instalacje elektryczne. Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003 nr 120, poz. 1126). Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 nr 108, poz. 953). Rozporządzenia MB i PMB z dnia r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych Wytyczne wykonawcze W trakcie wykonywania prac montażowych należy stosować się do: - Ustawy Prawo budowlane ze zmianami (Dz. U. z 2003 nr 207). - PN-IEC PN-IEC ( ochrona przed przepięciami) - PN-EN PN-EN Stosować przewody na napięcie 750 V Wykonać połączenia wyrównawcze oraz uziemienia Zachować wymagane odległości między instalacjami Dokonać niezbędnych demontaży istniejącej instalacji elektrycznej i oświetlenia zewnętrznego Po zakończeniu robót montażowych wykonać: - pomiary rezystancji izolacji - pomiary ochronne - próby funkcjonalne Próby i oględziny zgodnie z PN-IEC :2000 Strona 9 z 11

10 Wytyczne dla planu BIOZ 1. Zakres robót W ramach robót objętych niniejszą dokumentacją wykonywane będą następujące obiekty: rozdzielnice, wewnętrzne linie zasilające, instalacje oświetlenia wewnętrznego, instalacje oświetlenia zewnetrznego instalacje gniazd wtykowych, ochrona od porażeń, ochrona przeciwprzepięciowa, uziemienia 2. Zasilanie obiektu Realizowane zadanie w zakresie robót elektrycznych będzie oparte na zasilaniu z istniejącej sieci energetycznej RD Inowrocław. 3. Elementy mogące stworzyć zagrożenie bezpieczeństwa i zdrowia roboty budowlane przy realizacji obiektu kubaturowego, roboty ziemne w postaci wykopów liniowych oraz pod projektowane uzbrojenie podziemne, istniejące uzbrojenie podziemne, roboty prowadzone na rusztowaniach i drabinach, jednoczesne prace montażowe różnych branż 4. Zagrożenia mogące wystąpić w trakcie realizacji zadania kolizja i bezpośrednia styczność robót przy realizacji uzbrojenia podziemnego z realizowanymi obiektami, kolizja i bezpośrednia styczność robót przy realizacji uzbrojenia podziemnego z wykonywanymi urządzeniami podziemnymi (układanie kabli), uszkodzenie istniejącego uzbrojenia podziemnego, nieprawidłowo realizowane roboty ziemne Strona 10 z 11
