Składowanie: Folia ochronna 4. Przygotowanie do montażu; Wentylacja; Listwa modułowa 5
|
|
- Agnieszka Sikorska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Spis treści Strona Paletowanie,Transport,Rozładunek 3 Składowanie: Folia ochronna 4 Przygotowanie do montażu; Wentylacja; Listwa modułowa 5 Linear-montaż elementów w układzie poziomym do kaset stalowych 6 Linear-montaż elementów w układzie pionowym do kaset stalowych 7 Linear-montaż elementów w układzie poziomym do betonu lub cegły 8 Linear-Listwa modułowa 9 Linear-montaż elementów w układzie pionowym do betonu lub cegły 10 Montaż elementów elewacyjnych Linear Łączenie pionowe Naroże-Poziomy układ elementów Linear 15 Naroże-Obróbka blacharska (poziomy i pionowy układ elementów Linear) 16 Przykład rozwiązania cokołu (Linear poziomo ) 17 Przykład rozwiązania attyki ( Linear poziomo ) 18 Obróbki blacharskie Uskoki na elewacji ( Linear poziomo ) 20 Okapnik Attyka - Przykłady 21 Wymiana uszkodzonych elementów 22 Kontrola optyczna; Czyszczenie; Poprawki Różne 24
2 Paletowanie; Transport; Rozładunek W celu zabezpieczenia powlekanych powierzchni zewnętrznych przed uszkodzeniem, elementy elewacyjne LINEAR są fabrycznie zabezpieczane folią. W związku z zakańczaniem elementów zagięciem elementy pakowane są parami. Dostawa elementów odbywa się na specjalnych paletach drewnianych: Wysokość pakietu: max. 710 mm Szerokość pakietu: 1020 mm dla szerokości mm 1120 mm dla szerokości mm Długość pakietu: max. 14,0 m Ciężar pakietu: max. 4,0 t Dostarczone na budowę elementy należy sprawdzić na kompletność pakietów i na ewentualne uszkodzenia. Odbiorca zobowiązany do podpisania protokoło rozładunku; Zastrzeżenia należy odnotować w protokole i natychmiast zgłosić do biura sprzedaży. Szkody transportowe będą tylko uznawane jeżeli będą one udokumentowane zdjęciem na samochodzie i odnotowane w liście przewozowym. W innym przypadku tego typu reklamacje nie będą uznawane! Rozładunek widłakem lub dźwigem Rozładunek tylko dźwigem Pasy lub łańcuchy Skrzynia drewniana Linear elementy Ciężar ca. 950 kg Ciężar ca kg Rozładunek widłakem lub dźwigem Rozładunek tylko dźwigem Belka rozładunkowa Pasy lub łańcuchy Taśmy stalowe Ciężar ca kg Ciężar ca kg 3
3 Składowanie Elementy muszą być składowane z niewielkim spadkem na długości, aby umożliwić bezproblemowy spływ wody, która ewentualnie dostałaby się do wnętrza pakietu. W związku z tym fabrycznie zapakowane w folię pakiety należy otworzyć w części czołowej, aby zapewnić wentylacje elementów. Elementy Linear należy chronić przed miejscowym obiążeniem w związku z tym przy składowaniu palet piętrowo (max. 3 palety) dopuszczalne jest tylko ułożenie palety na palecie. Przy składowaniu należy chronić elementy przed deformacją (ugięcie). Podczas składowania elementów elewacyjnych PFLAUM - LINEAR na wolnym powietrzu należy je nakryć w celu zabezpietrzenia ich przed deszczem i zabrudzeniem. Do tego celu zaleca się stosować plandeki z naturalnego materiłu, gdzie możliwa jest cyrkulacja powietrza. Nie należy dopuścić do zbierania się wody między elementami, gdyż może to doprowadzić do trwałego uszkodzenia elementu. Dłuższe składowanie elementów elewacyjnych LINEAR powinno odbywać się w suchych warunkach i pod dachem. Folia ochronna Folia ta ma za zadanie ochronę przed zabrudzeniem i uszkodzeniem mechanicznym w czasie transportu i montażu. Folia musi być ściągnięta z elementów najpóźniej dwa miesiące od daty produkcji, gdzie należy podkreślić, że może być ona narażona na warunki atmosferyczne max. dwa tygodnie. Nie należy dopuścić do nadmiernego jej nagrzewania. Nie może mieć ona kontaktu z ; rozpuszczalnikami, klejami, farbami itp. Przy nie przestrzeganiu tych zaleceń mogą wystąpić trudności przy jej ściąganiu. Niskie temperatury są korzystne przy ściąganiu foli ochronnej. Ściąganie foli powinno być prowadzone równomiernie. Chroniąca przed zabrudzeniem i uszkodzeniami mechanicznymi fabrycznie nakładana folia samoprzylepna, powinna być natychmiast po montażu ściągnięta, aby uniknąć jej deformacji pod wpływem warunków atmosferycznych. W miejscu montażu dodatkowych elementów np. drzwi, okna bramy, folia musi być wcześniej ściągnięta. Przy powłokach metalizowanych EXQUISIT na foli kierunek jej ściągania oznaczony jest strzałkami. Wskazany kierunek należy zachować przy każdym elemencie (efekt dywanowy). 4
4 Przygotowanie do montażu Elementy elewacyjne LINEAR wykonane są z ocynkowanych blach stalowych lub blach aluminiowych. Elementy te pokryte są wysokiej jakości powłokami barwnymi w związku z tym dostarczone są one wraz z folią ochronną, która ma za zadanie chronić je przed uszkodzeniem. Jeżeli na budowie konieczne jest cięcie, wiercenie w elementach dopuszczalene jest tyko stosowanie narzędzi do tego przeznaczonych i wpełni sprawnych. WIÓRY POWSTAŁE PODCZAS WIERCENIA NALEŻY NATYCHMIAST ZMIEŚĆ Z ELEMENTU. DO CIĘCIA NIE WOLNO STOSOWAĆ SZLIFIEREK KĄTOWYCH. Podczas montażu należy zwrócić szczególną uwagę, aby elementy konstrukcyjne (listwy modułowe) zamocowane były z największą precyzją tj. idealnie w poziomie, pionie i w osi. Przy większych długościach elementów LINEAR należy uwzględnić rozszerzalność elementów. Aby nie nastąpiło przesunięcie elementów (układ pionowy lub skośny) podczas montażu, należy element Linear w połowie jego długości przymocować na stałe do listwy modułowej. Wentylacja zalecenia ogólne Wg. zaleceń ogólnych wolna przestrzeń wentylowana powinna wynosić w zależności od wysokości budynku min. 200 cm²/m i nie przekraczać 500 cm²/m. Wolna przestrzeń oprowadzająca i wyprowadzająca powietrze nie powinna być o mniejszym przekroju niż 150 cm²/m. Doprowadzenie powietrza powinno być również wykonane poniżej wszystkich otworów okiennych. Siatka zabezpieczająca nie powinna zmniejszać przekroju minimalnego. LISTWA MODUŁOWA Klamra jako profil łączący Listwa modułowa Elementy elewacyjne LINEAR mogą być mocowane przy zatosowaniu konstrukcj montażowej do konstrukcji stalowej lub betonowej, którą należy przed rozpoczęciem montażu skontrolować - dokładność wykonania. Rozstaw listw modułowych określony jest w tabeli. 5
5 Linear - montaż elementów w układzie poziomym do kaset Przygotowanie do montażu Przy tym rozwiązaniu należy zwrócić szczególną uwagę na dokładność zmontowania kaset stalowych - ściana z kaset musi być idealnie w osi, poziomie i pionie gdyż elementy konstrukcyjne mocowane są bezpośrednio do kasety. Niewielkie niedokładności mogą być skorygowane przy użyciu podkładek. Jeżeli ściana z kaset zmontowana jest zbyt niedokładnie konieczne będzie zastosowanie dodatkowego profila wyrównawczego. Rozwiązanie z listwą modułową Montaż elementów Pflaum Linear-listwa modułowa na kasecie Montaż listwy modułowej bezpośrednio do kasety może być wykonany przy użyciu śrub samowiercących. Max. rozstaw mocowań nie może być większy niż 600 mm. Z reguły w miejscu mocowania na krawędz kasety powinny być zastosowane dwie śruby. Listwy modułowe muszą być idealnie zamontowane w poziomie, pionie i w osi. Jeżeli w miejscu łączenia się listw modułowych nie występuje krawędz kasety należy zastosować dodatkowy profil łączący w którym należy zamocować listwę modułową. W miejscu tym należy zwrócić uwagę, aby rozstaw zaczepów był odpowiedni do szerokości elementów LINEAR. Wentylacja Klamra blokująca Klamra jako profil łączący X=Przekrójwentylacyjny Montaż elementów Linear (poziomo) do ścian z kaset z dodatkową izolacją cieplną Rozwiązanie z listwą modułową na kasecie z dodatkową izolacją Przygotowanie do montażu na kasetach stalowych W celu zminimalizowania mostków cieplnych w miejscu łączenia kaset,należy zamontować dodatkową izolację cieplną na kasetę o grubości ok. 3 4 cm. Aby możliwy był montaż elementów, należy w miejscach występowania listy modułowej zastosować dodatkowy (ciągły) profil dystansowy ( U-Profile). Profil ten należy mocować w rozstawie max. 600 mm, dwoma śrubami do ścianki kasety. Listwy modułowe muszą być idealnie zamontowane w poziomie, pionie, osi w profilu dystansowym i przynitowane do bocznej jego ścianki. A A Klamra blokująca A-A X=Przekrójwentylacyjny 6 Wentylacja
6 Linear elementy elewacyjne montowane pionowo do kaset Montaż elementów elewacyjnych LINEAR w układzie pionowym odbywa się podobnie jak przy układzie poziomym, jednak muszą być stosowane listwy modułowe z otworami, aby zapewnić wentylowanie elewacji. W połowie elementu Linear musi być zastosowany profil mocujący który przeniesie obciążenia pionowe powstałe pod wpływe ciężaru własnego elementów Linear. Ilość zastosowanych profili mocujących zależny od powstałych obciążeń statycznych jak również ciężaru własnego elementów elewacyjnych Linear. Wentylacja elewacji Przy poziomym układzie kaset i elementów LINEAR listwa modułowa umożliwia uzyskanie ok. 280 cm²/m przekroju wentylacyjnego. Stosując listwy modułowe z otworami przy poziomym układzie kaset i pionowym układzie elementów elewacyjnych LINEAR możliwe jest uzyskanie przestrzeni wentylowanej o przekroju 200 cm²/m dla elementów o szer. 300 mm, 235 cm²/m dla elementów o szer.200 mm. Profil blokujący Wariant Bezpośredni montaż elementów elewacjnych do kasety stalowej, przy zastosowaniu klamry montażowej. Element elewacyjny LINEAR w połowie długości mocowany jest bezpośrednio do kasety, natomiast na początku i na końcu mocowany jest przy zastosowaniu klamry montażowej, aby zachować dylatację elementu. Izolacja cieplna Klamra mocująca Zastosowany materiał izolacyjny, należy zabezpieczyć przed opadaniem i wysunięciem się z kasety. 7
7 Linear - montaż elementów w układzie poziomym do betonu lub cegły Przygotowanie do montażu Przy montażu do betonu w związku z niedokładnościami budowlanymi konieczne jest podanie min. i max. wysunięcia planowanej elewacji w stosunku do ściany betonowej. Na podstawie tych informacji możliwe jest dobranie odpowiedniego profila wyrównującego. Obmiar ściany betonowej jak również ustawiane listw montażowych (modułowych) należy prowadzić przy użyciu niwelatra laserowego np. HILTI PR 15 z możlliwością pomiaru w poziomie i w pionie. Również pomocne byłoby przed montażem sprawdzić parametry betonu lub ściany ceglanej, aby możliwe było dobranie odpowiedniego kołka do mocowania profila wyrównującego (próby na wyciąganie). Montaż elementów Linear z profilem dystansowym i listwą modułową do betonu lub cegły Profil dystansowy Długość X: A: 89 mm B: 119 mm C: 149 mm D: 179 mm Linear-profil dystansowy Profile wyrównujące należy mocować do ściany w rozstawie max. co 600 mm, każdy dwoma śrubami (wg. zaleceń statycznych). Przy montażu tych elementów należy zwrócić szczególną uwagę, aby elementy zamocowane były idealnie w lini, aby możliwy był montaż listwy modułowej. Profil wyrównujący daje możliwość skorygowania nierówności podłoża max. do 3 cm. Typ: A Typ: B Typ: C Typ: D Profil dystansowyl W rozstawie max. 600mm 8
8 Linear- listwa modułowa Listwy modułowe muszą być idealnie ustawione na całej powierzchni ściany w osi, poziomie, pionie, a następnie są one mocowane do profila wyrównującego z obu stron przy pomocy dwóch nitów lub śrub samowierących wg. wymagań statycznych. Jeżeli w miejscu łączenia się listw modułowych nie występuje profil wyrównujący należy zastosować dodatkowy profil łączący w którym należy zamocować listwę modułową. Przy montażu listwy modułowej pomocne są kleszcze zatrzaskowe. W miejscu tym należy zwrócić uwagę, aby rozstaw zaczepów był odpowiedni do szerokości elementów LINEAR. Tolerancja montażowa na wysokości Tolerancja montażu listwy modułowej na długości elementu Linear lub długości elewacji powinna wynosić max.±1mm. Listwa modułowa z profilem dystansowym Klamra blokująca Klamra blokująca jako profil łączący X=Przekrójwentylacyjny Wentylacja Tolerancaj montażowa w płaszczyznie Na długości 2990mm (Długość standardowa listwy modułowej) tolerancja płaszczyzny może wynosić max. ±1mm (mierzone na wysokości ) Tolerancja montażowa w pionie Na długości 2990mm (Długość standardowa listwy modułowej) tolerancja w pioniewynosi max. 3mm. 9
9 Linear - montaż elementów w pionie do betonu lub cegły Montaż elementów elewacyjnych LINEAR w układzie pionowym odbywa się podobnie jak w układzie poziomym, jednak w połowie elementu Linear musi być zastosowany profil mocujący który przeniesie obciążenia poziome powstałe pod wpływem ciężaru własnego elementów Linear. Ilość i rodzaj zastosowanego profilu mocującego zależny jest od powstałych obciążeń statycznych jak również ciężaru własnego elementów elewacyjnych Linear. Profil mocujący Wentylacja Elementy Linear - Listwa Modułowa, umożliwiają uzyskanie przekroju wentylacyjnego ok.280 cm²/m, który można zwiększyć odpowiednim profilem wyrównującym. Profil ten jest konieczny przy pionowym układzie elementów LINEAR, aby uzyskać minimalny przekrój przestrzeni wentylowanej cm²/m. Przy obliczeniu można dodatkowo uwzględnić wycięcie w listwie modułowej, gdzie uzyskujemy przy szer. elementu 200 mm 105 cm²/m, a przy szer. 300 mm 70 cm²/m. mind. 200 cm²/m Przekrój wentylowany Klamra blokująca Można również stosować listwy modułowe z dodatkowymi otworami. Profil mocujący Klamra blokująca Izolacja cieplna Wentylacja listwa modułowa z otworami W zależności o zastosowanego materiału izolacyjnego konieczne jest zastosowanie odpowiednich elementów mocujących, aby nie nastąpiło jej odwarstwienie lub odpadnięcie. W miejscu występowania profili wyrównujących materiał izolacyjny należy nadciąć. 10
10 Montaż elementów elewacyjnych Linear Transport Przy transportowaniu pojedyńczych elementów zarówno w poziomie jak i w pionie, należy zwrócić uwagę aby elementy podnosić za krawędz, przez co nie nastąpi załamanie elementu. Przygotowanie do montażu W związku z pakowaniem elementów Linear parami konieczne jest zakończenie czołowe elementu dogiąć do kąta zbliżonego 90 stopni. Można to wykonać szerokimi kleszczami lub specjalnie do tego przygotowanym narzędziem, które na życznie może być dostarczone z materiałem. Klamra blokująca Ma za zadanie zabezpieczenie elementu przed wysunięciem się z listwy modułowej. Profil ten nakładany jest na element Linear, a następnie nitowany wewnątrz listwy modułowej. Klamra blokująca Montaż elementów Linear w poziomie Elementy elewacyjne LINEAR są zaczepiane na listwie modułowej gdzie mają one możliwość pracy podczas montażu należy sprawdzić dokładność posadowienia elementu. Zabezpieczenie elementów elewacyjnych LINEAR odbywa się przy użyciu profili mocujących, których ilość zależna jest od wysokości obiektu: wysokości obiektu: od 0 m - 8m od 8 m - 20m powyżej 20m co 5 element LINEAR co 4 element LINEAR co 4 element LINEAR Profile mocujące montowane są w każdej listwie modułowej (za wyjątkem łączenia). Ostatni element Linear w obrębie attyki musi być również zablokowany Klamra blokująca 11
11 Montaż w pionie Przy montażu elementów elewacyjnych LINEAR w pionie konieczne jest zamocowanie elementu w połowie długości na stałe do konstrukcji kątownikowej lub listwy modułowej, aby nie nastąpiło osunięcie się elementu Linear. Mocowanie elementu wykonane jest wewnątrz łączenia śrubą, które musi przenieść obciążenie elementów Linear. Następnie elementy Linear należy zabezpieczyć profilami blokującym jak przy układzie poziomym. Montaż elementów elewacyjnych bez listwy modułowej Możliwy jest również montaż elementów elewacyjnych LINEAR bez listwy modułowej tzn.bezpośrednio do istniejącej konstrukcji : drewnianej, profila Z itp. W takim przypadku należy zwrócić uwagę na możliwość wentylacji poprzez elementy Linear, które zakończone są krawędzią. Szczególną uwagę należy zwrócić na możliwość rozszerzania sie elementów. Na podstawie naszych doświadczeń zalecamy stosowanie elementów stalowych do max. długości 8m, a AL do 5m, ze względu na rozszerzalność elementów LINEAR, którą musi przenieść konstrukcja montażowa. Wentylacja Wentylacja Wentylacja Klamra montażowa 12
12 Linear - łączenie W rejonach gdzie występują silne wiatry zalecamy dodatkowo punktowe naniesienie silikonu w rozstawie co 1 m.( patrz rysunek). Łączenie pionowe elementów Przy wykonywaniu łączenia elementów obojętnt czy jest to w poziomie lub w pionie należy uwzględnić rozszrzalność elementów elewacyjnych LINEAR. W związku z tym ze względów technicznych i optycznych zalecamy szerokość fugi od mm, co można wykonać stosując listwę modułową. 13
13 Łączenie pionowe o szerokości większej niż 50 mm Jeżeli konieczne jest wykonanie szerszej fugi, należy z obu stron łączenia zastosować listwy modułowe. Przy zastosowaniu szerszego profila fugi należy zwrócić szczególną uwagę na odprowadzenie wody w obrębie cokołu. Z=333 Z=200 Z=166 Łączenie poziome - pionowy układ elementów Wentylacja Wentylacja Wentylacja 14
14 Naroże poziomy układ elementów elewacyjnych Linear Naroże wykonane z profilowanych elementów elewacyjnych LINEAR Profilowane elementy narożne, należy w części górnej elementu mocować profilami mocującymi do listwy modułowej. Przy narożach większych niż 500/500, muszą być zastosowane dodatkowe profile montażowe. Profil mocujący Naroże wewnętrzne przy poziomym układzie elementów elewacyjnych LINEAR 15
15 Naroże z obróbki blacharskiej przy poziomym układzie elementów elewacyjnych LINEAR Naroże z obróbki blacharskiej przy pionowym układzie elementów elewacyjnych LINEAR 16
16 Przykładowe rozwiązanie cokołu - Linear poziomo 17
17 Przykładowe rozwiązanie attyki - Linear poziomo 18
18 Obróbki blacharskie Obróbki okienne: Wysunięcie okapnika okiennego w górnej i dolenj części okna należy dostosować do szerokości bocznych obróbek okiennych, dlatego jest konieczne w pierwszej kolejności zamknięcie bocznymi obróbkami. Okapniki okienne należy zakończyć zakładką (patrz rysunek). Łączenie obróbek opisane jest w części Obróbki Okapniki. 19

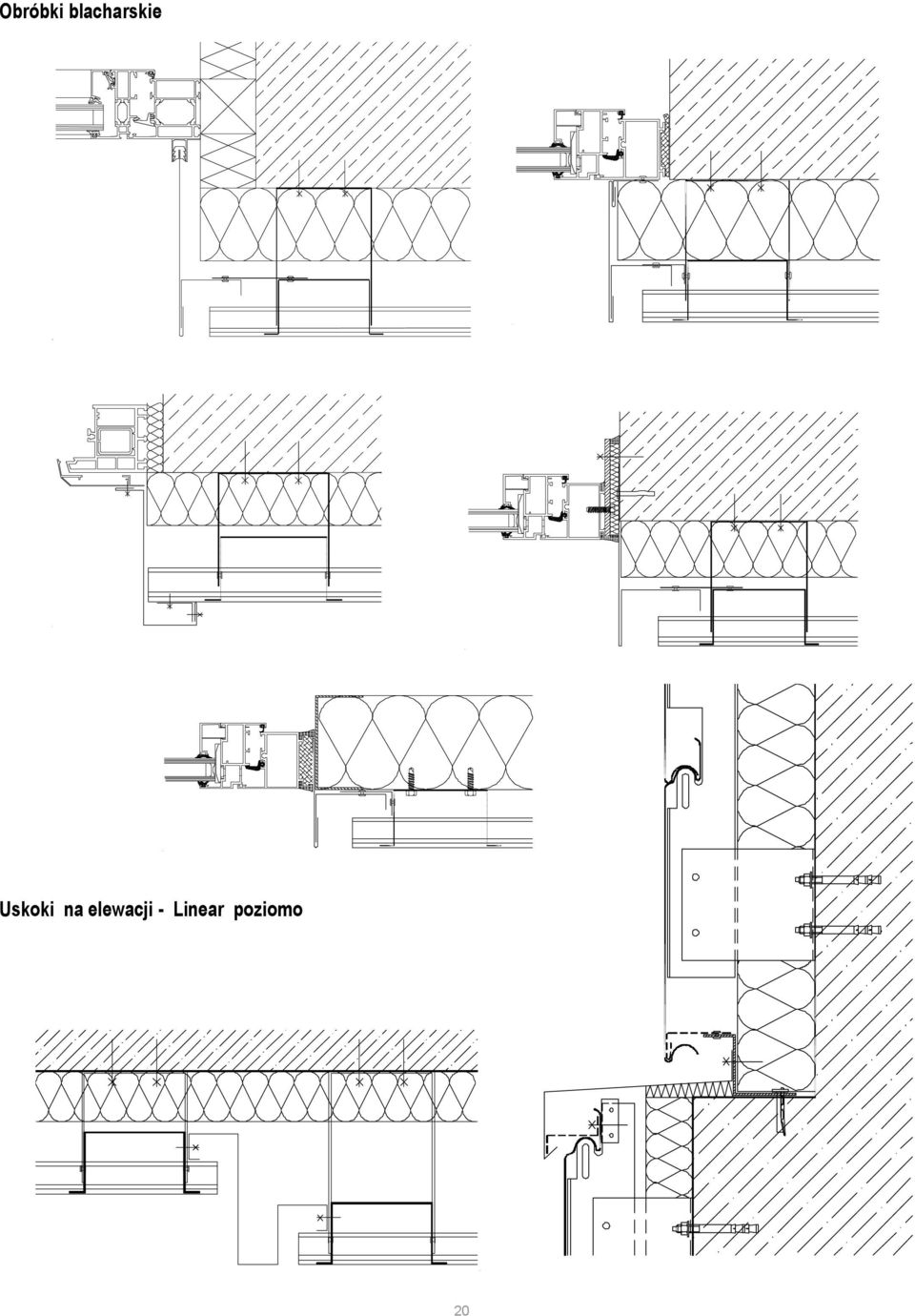

19 Obróbki blacharskie Uskoki na elewacji - Linear poziomo 20
20 Obróbki blacharskie Okapniki Łączenie Przykład 1 Z reguły przy łączeniu zakładkowym okapników należy dolną krawędz blachy wewnętrznej uciąć pod kątem (w zależności od szerokości łączenia ), aby umożliwić bezproblemowe wykonanie łączenia. Przed zmontowaniem okapników należy zamocować odpowidnią uszczelkę. Okapniki Łączenie Przykład 2 W tym rozwiązaniu okapniki będą łączone na styk, gdzie jako podkład zastosowana jest odpowiednio profilowana blacha, a po obu stronach łączenia znajdują się taśmy uszczelniające. Okapniki Łączenie Przykład 3 Ten rodzaj połączenia z pojedyńczą zakładką stosowany jest tylko przy gabarytowo dużych elementach.przy tym rozwiązaniu elementy elewacyjne Linear muszą być nacięte, aby możliwe było wprowadzenie łączenia. x Łączenie zagięć Montaż attyki Obróbki blacharskie attyki z reguły są wykonane z lekkim spadkem w strone dachu. Zalecane jest mocowanie przez zaczepianie lub przy użyciu profilu mocującego, który jest mocowany do elementu LINEAR za pomocą nitów. W zależności od rozwiązania, obróbka attyki jest zaczepiana lub nitowana bezpośrednio do elementu ściennego, a z góry mocowana jest śrubą nierdzewną wraz z uszczelką. Attyka Łączenie Przykład 1 Z reguły przy łączeniu zakładkowym attyki należy dolną krawędz blachy wewnętrznej uciąć pod kątem, krawędz drugiej blachy lekko odgiąć, a następnie złączyć obie części. Połączenie należy uszczelnić odpowiednimi uszczelkami. Attyka Łączenie Przykład 2 W tym rozwiązaniu obróbki attyki połączone będą na styk, gdzie jako podkład zastosowa jest odpowiednio profilowana blacha, a po obu stronach łączenia znajdują się taśmy uszczelniające. Attyka Łączenie Przykład 3 Ten rodzaj połączenia z pojedyńczą zakładką, stosowany jest tylko przy gabarytowo dużych elementach (szerokich). 21
21 Wymiana uszkodzonych elementów Kolejne czynności Punkt 1 Uszkodzony element-linear rozciąć na całej jego długości. Cięcie wykonać jak najbliżej górnej jego krawędzi. rozciąć uszkodzony element Punkt 2 Odsłoniętą przez to listwę modułową uciąć skośnie wg. szkicu. odciąć Punkt 3 Dla każdej listwy modułowej, należy przygotować po dwa paski blachy o grubość min. 1 mm, z których nożycami należy wyciąć elementy zbliżone profilem listwy modułowej, dzięki którym możliwe będzie zamocowanie nowego elementu LINEAR. Wycięty z blachy element należy zamocować przy pomocy dwóch nitów lub śrub ok. 4-5 mm poniżej krawędzi elementu. Jako kontrolę należy spróbować wsunąć i wysunąć element górny, jeżeli byłoby to nie możliwe należy przymocowaną blaszkę ponownie ustatawić. Wyciąć z blachy o gr. 1mm.i przynitować Oba elementy wysunąć a następnie z czuciem wepchnąć w listwę! Punkt 4 Nowy nie uszkodzony element LINEAR należy przygotować do montażu, gdzie w górnej krawędzi należy punktowo zastosować silikon (wg. szkicu). Umiejscowienie listwy modułowej należy zaznaczyć na elemencie Linear. Nowy element wraz z elementem powyżej, należy wysunąć na zewnątrz, a następnie z czuciem oba elementy wepchnąć w listwę modułową. Nacisk tylko w obrębie listwy modułowej. Silikon-masa Nowy element Linear 22
22 Kontrola optyczna Raz w roku należy skontrolować wykonany obiekt i spisać protokuł pokontrolny. Wszelkie uszkodzenia powłoki, należy niezwłocznie zabezpieczyć przed dalszym niszczeniem (patrz. Czyszczenie i Poprawki). Jeżeli podczas co rocznej inspekcji zauważone będą uszkodzenia powłoki na pomalowanych krawędziach obróbek blacharskich, należy je natychmiast poprawić. Czyszczenie elementów Linear W razie konieczności mycie elementów elewacyjnych LINEAR najwłaściwsze będzie wykonać przy zastosowaniu 5% roztworu mydlanego. Dla większych powierzchni zalecane jest stosowanie urządzeń do mycia pod ciśnieniem. Po myciu konieczne jest dokładne spłukanie powierzchni wodą. W przypadku dużego miejscowego zabrudzenia, możliwe jest zastosowanie benzyny do czyszczenia. Specjalny środek czyszczący Pflaum Clear można otrzymać na zamówienie. Poprawki powierzchni barwnych Zalecenia ogólne Nasz zakład produkcyjny stosuje do produkcji elementów różnego rodzaju powłoki barwne (klasa jakości, rodzaj) i od różnych producentów. W związku z tym przy zamówieniu farby na poprawki konieczne jest podanie numeru powłoki elementu LINEAR. Lakier będzie przesłany o odpowiedniej gęstości, gotowy do nakładanie pędzlem lub rolką. Jeżeli jednak konieczne będzie dodanie rozpuszczalniaka, można będzie zastosować BUTYLACETAT, bądz dostępny w handlu rozpuszczalnik nitro. Nie jest możliwe uzyskanie powierzchnio tej samej jakości jak w procesie produkcji. Poprawki drobnych uszkodzeń powierzchni lakierowanych (np. zarysowania) na elementach elewacyjnych Pflaum Linear: Ewentualne resztki farby w obrębie zarysowania należy ostrożnie wyczyścić drobnym papierem ściernym. Oczyszczoną powierzchnię pomalować pędzlem o drobnym włosie, przy czym należy zwrócić koniecznie uwagę, aby malować tylko uszkodzone miejsce, aby nie wpłynęło to na wygląd całej powierzchni. 23
23 Poprawki powierzchni barwnych Poprawki dużych uszkodzeń powierzchni lakierowanych: Czyszczenie jak opisane w dziale - Czyszczenie elementów Pflaum Linear Jeżeli uszkodzenie powierzchni nie nastąpiło również w materiale podstawowym, zalecane jest wykonanie poprawek przy użyciu lakierów producenta, które nakładane są dwukrotnie natryskowo, gdzie grubość warstwy powinna wynosić ok. 20 µm. Bardzo istotna jest gęstość stosowanej farby. Zalecane jest stosowanie rozpuszczalnika Butylacetat. Przez wykonanie próby należy stwierdzić czy konieczne jest przeszlifowanie powierzchni. Dostarczane farby utwardzają się na wolnym powietrzu ( powierzchnia jest such po 15 min. ; pełne utwardzenie powierzchni następuje po 24 godz. ). W przypadku uszkodzenia powierzchni aż do warstwy nośnej (np. poprzez korozje ), należy uszkodzoną powierzchnię dokładnie oczyścić poprzez szlifowanie, szczotkowanie lub piaskowanie. Po usunięciu pyłu, uszkodzoną powierzchnię należy pokryć powłoką z lakieru epoxydowego ( podkład metalowy dwuskładnikowy ) o grubości ok. 40 µm. Powłoka jest sucha po ok. 6-8 godz. Następnie powierzchnie tą należy pokryć lakierem od producenta w sposób jak powyżej. Różne Podczas montażu elementów elewacyjnych PFLAUM LINEAR proszę zwrócić uwagę na następujące punkty: przy wyjątkowo niekorzystnych warunkach atmosferycznych może zawieść i ten materiał. Należy go chronić przed temperaturami wykraczającymi poza dopuszczalne granice, gdzie jednak i zdeformowany materiał będzie odpowiadał sprawdzonym parametrom.. nie należy dopuścić do gromadzenia się wody i powstawania pary wodnej pomiędzy płytami. w przypadku stosowania płyt w otoczeniu wyjątkowo korzystnym do powstawania korozji, krawędzie cięcia należy zabezpieczyć odpowiedni lakierem bądź masą uszczelniającą. Powyższe informacje montażowe należy traktować jako zalecenia. 24
24 Notatki 25
