Termoizolacja hal przemysłowych i rolniczych płytami Kingspan Insulation.

Transkrypt

1 Termoizolacja hal przemysłowych i rolniczych płytami Kingspan Insulation. 1. Wstęp Dziękujemy za zakup wyrobów firmy Kingspan Insulation. Dokonaliście Państwo najlepszego wyboru podobnie jak tysiące naszych klientów w kraju i na świecie. Aby uzyskać informacje na temat sposobu obchodzenia się z tym materiałem w transporcie, składowaniu i montażu, prosimy o zapoznanie się z niniejszą instrukcją. Instrukcja ta reguluje również tryb zgłaszania reklamacji i określa rodzaje zdarzeń lub wad uznawanych za ich podstawę. Płyty PIR do termoizolacji obiektów produkowane przez Kingspan dla uproszczenia oznaczone są każdorazowo w tekście słowem płyty". Selthaan Megaplus - rdzeń z pianki poliuretanowej typu PIR w obustronnej okładzinie z aluminium o gr. 50 urn, barwa biała wartość współczynnika przewodzenia ciepła: λ= 0,025 W/mK wymiary standardowe: 1200 x 2500mm na zamówienie indywidualne 1200 x... do 6 500mm opcje wykończenia: brzegi płyt mogą być wykończone prostopadle lub na tzw. feltz lub z nacięciem (na zamówienie i za dopłatą) Klasa ogniowa: D gęstość: minimum 30 kg/m 3 odporność na ściskanie: minimum 150 kpa przy 10% odkształcenia odporność na temperatury: krótkotrwale max 200 C, długotrwale od - 50 C do +110 C Selthaan Megaplus B - rdzeń z pianki poliuretanowej typu PIR w obustronnej okładzinie z aluminium o gr. 200 urn, barwa biała wartość współczynnika przewodzenia ciepła: λ= 0,025 W/mK wymiary standardowe: 1200 x 2500mm na zamówienie indywidualne 1200 x... do 6 500mm opcje wykończenia: brzegi płyt mogą być wykończone prostopadle lub na tzw. feltz lub z nacięciem (na zamówienie i za dopłatą) Klasa ogniowa: BS2D0 gęstość: minimum 30 kg/m 3 odporność na ściskanie: minimum 150 kpa przy 10% odkształcenia odporność na temperatury: krótkotrwale max 200 C, długotrwale od - 50 C do +110 C

2 Selthaan ALU - rdzeń z pianki poliuretanowej w obustronnej okładzinie 5-cio warstwowej pokrytej aluminium, barwa szara wartość współczynnika przewodzenia ciepła: λ= 0,029 W/(mK) wymiary standardowe: 1200 x2500mm na zamówienie indywidualne 1200 x... do mm opcje wykończenia: brzegi płyt mogą być wykończone prostopadle lub na tzw. feltz lub z nacięciem (na zamówienie i za dopłatą) europejska klasa ogniowa: E gęstość: minimum 30 kg/m 3 odporność na ściskanie: minimum 150 kpa przy 10% odkształcenia odporność na temperatury: krótkotrwale max. 200 C,długotrwale od - 50 C do C Selthaan Mehrlagen - rdzeń z pianki poliuretanowej w obustronnej okładzinie 5-cio warstwowej pokrytej aluminium, barwa biała wartość współczynnika przewodzenia ciepła: λ= 0,029 W/(mK) wymiary standardowe: 1200 x2500mm na zamówienie indywidualne 1200 x... do mm opcje wykończenia: brzegi płyt mogą być wykończone prostopadle lub na tzw. feltz lub z nacięciem (na zamówienie i za dopłatą) europejska klasa ogniowa: E gęstość: minimum 30 kg/m 3 odporność na ściskanie: minimum 150 kpa przy 10% odkształcenia odporność na temperatury: krótkotrwale max. 200 C,długotrwale od - 50 C do C

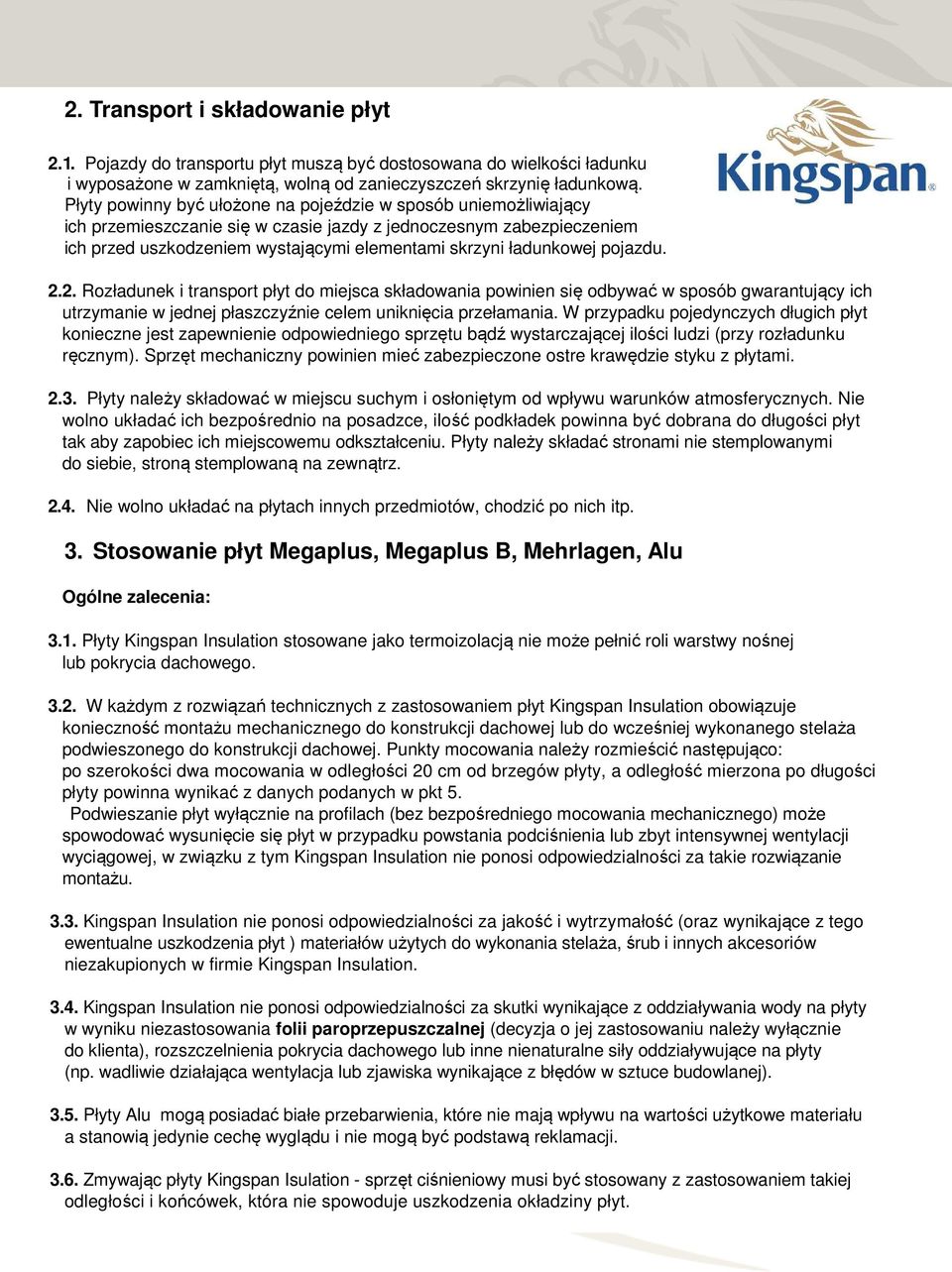

3 2. Transport i składowanie płyt 2.1. Pojazdy do transportu płyt muszą być dostosowana do wielkości ładunku i wyposażone w zamkniętą, wolną od zanieczyszczeń skrzynię ładunkową. Płyty powinny być ułożone na pojeździe w sposób uniemożliwiający ich przemieszczanie się w czasie jazdy z jednoczesnym zabezpieczeniem ich przed uszkodzeniem wystającymi elementami skrzyni ładunkowej pojazdu Rozładunek i transport płyt do miejsca składowania powinien się odbywać w sposób gwarantujący ich utrzymanie w jednej płaszczyźnie celem uniknięcia przełamania. W przypadku pojedynczych długich płyt konieczne jest zapewnienie odpowiedniego sprzętu bądź wystarczającej ilości ludzi (przy rozładunku ręcznym). Sprzęt mechaniczny powinien mieć zabezpieczone ostre krawędzie styku z płytami Płyty należy składować w miejscu suchym i osłoniętym od wpływu warunków atmosferycznych. Nie wolno układać ich bezpośrednio na posadzce, ilość podkładek powinna być dobrana do długości płyt tak aby zapobiec ich miejscowemu odkształceniu. Płyty należy składać stronami nie stemplowanymi do siebie, stroną stemplowaną na zewnątrz Nie wolno układać na płytach innych przedmiotów, chodzić po nich itp. 3. Stosowanie płyt Megaplus, Megaplus B, Mehrlagen, Alu Ogólne zalecenia: 3.1. Płyty Kingspan Insulation stosowane jako termoizolacją nie może pełnić roli warstwy nośnej lub pokrycia dachowego W każdym z rozwiązań technicznych z zastosowaniem płyt Kingspan Insulation obowiązuje konieczność montażu mechanicznego do konstrukcji dachowej lub do wcześniej wykonanego stelaża podwieszonego do konstrukcji dachowej. Punkty mocowania należy rozmieścić następująco: po szerokości dwa mocowania w odległości 20 cm od brzegów płyty, a odległość mierzona po długości płyty powinna wynikać z danych podanych w pkt 5. Podwieszanie płyt wyłącznie na profilach (bez bezpośredniego mocowania mechanicznego) może spowodować wysunięcie się płyt w przypadku powstania podciśnienia lub zbyt intensywnej wentylacji wyciągowej, w związku z tym Kingspan Insulation nie ponosi odpowiedzialności za takie rozwiązanie montażu Kingspan Insulation nie ponosi odpowiedzialności za jakość i wytrzymałość (oraz wynikające z tego ewentualne uszkodzenia płyt ) materiałów użytych do wykonania stelaża, śrub i innych akcesoriów niezakupionych w firmie Kingspan Insulation Kingspan Insulation nie ponosi odpowiedzialności za skutki wynikające z oddziaływania wody na płyty w wyniku niezastosowania folii paroprzepuszczalnej (decyzja o jej zastosowaniu należy wyłącznie do klienta), rozszczelnienia pokrycia dachowego lub inne nienaturalne siły oddziaływujące na płyty (np. wadliwie działająca wentylacja lub zjawiska wynikające z błędów w sztuce budowlanej) Płyty Alu mogą posiadać białe przebarwienia, które nie mają wpływu na wartości użytkowe materiału a stanowią jedynie cechę wyglądu i nie mogą być podstawą reklamacji Zmywając płyty Kingspan Isulation - sprzęt ciśnieniowy musi być stosowany z zastosowaniem takiej odległości i końcówek, która nie spowoduje uszkodzenia okładziny płyt.

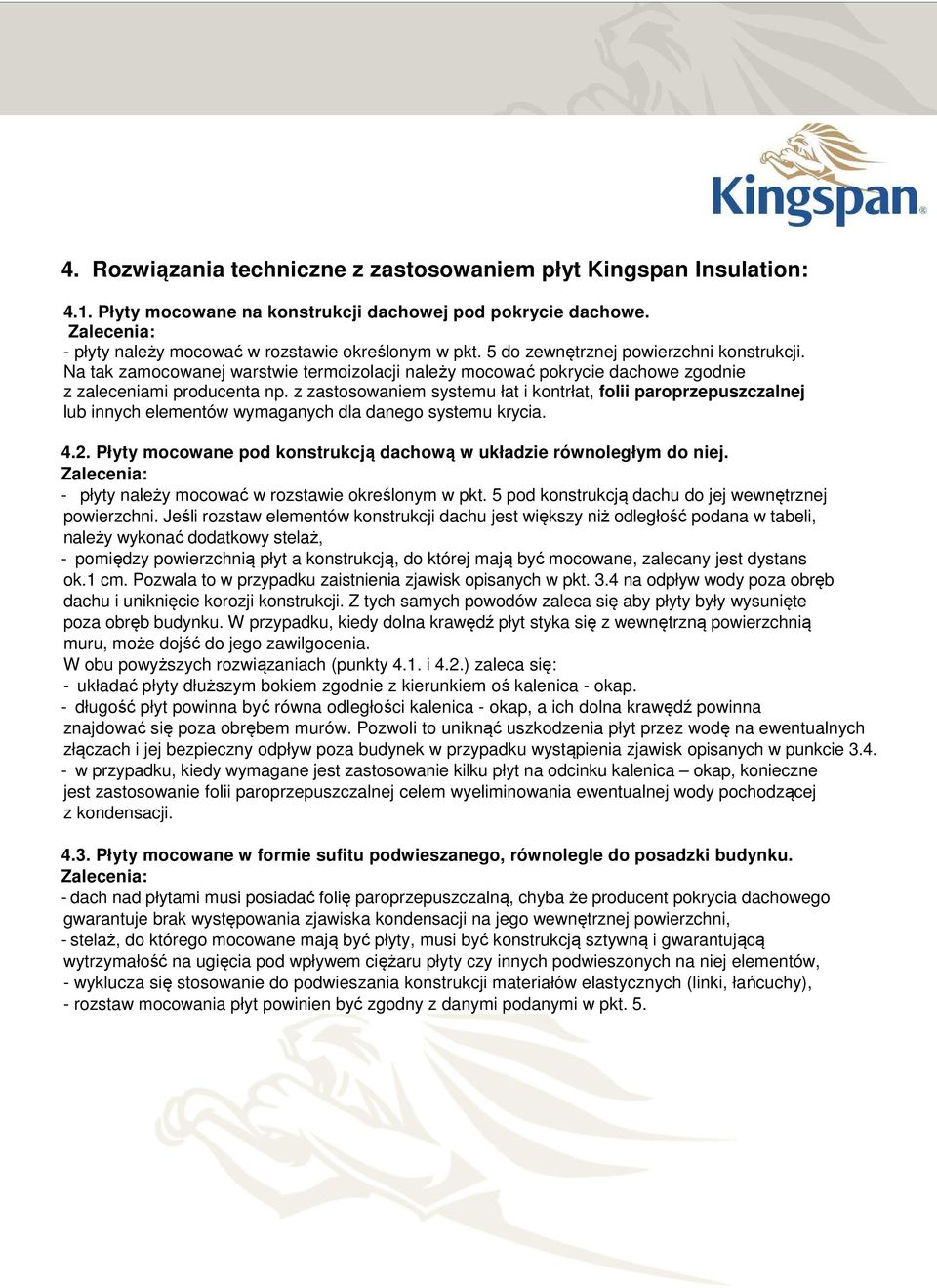

4 4. Rozwiązania techniczne z zastosowaniem płyt Kingspan Insulation: 4.1. Płyty mocowane na konstrukcji dachowej pod pokrycie dachowe. Zalecenia: - płyty należy mocować w rozstawie określonym w pkt. 5 do zewnętrznej powierzchni konstrukcji. Na tak zamocowanej warstwie termoizolacji należy mocować pokrycie dachowe zgodnie z zaleceniami producenta np. z zastosowaniem systemu łat i kontrłat, folii paroprzepuszczalnej lub innych elementów wymaganych dla danego systemu krycia Płyty mocowane pod konstrukcją dachową w układzie równoległym do niej. Zalecenia: - płyty należy mocować w rozstawie określonym w pkt. 5 pod konstrukcją dachu do jej wewnętrznej powierzchni. Jeśli rozstaw elementów konstrukcji dachu jest większy niż odległość podana w tabeli, należy wykonać dodatkowy stelaż, - pomiędzy powierzchnią płyt a konstrukcją, do której mają być mocowane, zalecany jest dystans ok.1 cm. Pozwala to w przypadku zaistnienia zjawisk opisanych w pkt. 3.4 na odpływ wody poza obręb dachu i uniknięcie korozji konstrukcji. Z tych samych powodów zaleca się aby płyty były wysunięte poza obręb budynku. W przypadku, kiedy dolna krawędź płyt styka się z wewnętrzną powierzchnią muru, może dojść do jego zawilgocenia. W obu powyższych rozwiązaniach (punkty 4.1. i 4.2.) zaleca się: - układać płyty dłuższym bokiem zgodnie z kierunkiem oś kalenica - okap. - długość płyt powinna być równa odległości kalenica - okap, a ich dolna krawędź powinna znajdować się poza obrębem murów. Pozwoli to uniknąć uszkodzenia płyt przez wodę na ewentualnych złączach i jej bezpieczny odpływ poza budynek w przypadku wystąpienia zjawisk opisanych w punkcie w przypadku, kiedy wymagane jest zastosowanie kilku płyt na odcinku kalenica okap, konieczne jest zastosowanie folii paroprzepuszczalnej celem wyeliminowania ewentualnej wody pochodzącej z kondensacji Płyty mocowane w formie sufitu podwieszanego, równolegle do posadzki budynku. Zalecenia: - dach nad płytami musi posiadać folię paroprzepuszczalną, chyba że producent pokrycia dachowego gwarantuje brak występowania zjawiska kondensacji na jego wewnętrznej powierzchni, - stelaż, do którego mocowane mają być płyty, musi być konstrukcją sztywną i gwarantującą wytrzymałość na ugięcia pod wpływem ciężaru płyty czy innych podwieszonych na niej elementów, - wyklucza się stosowanie do podwieszania konstrukcji materiałów elastycznych (linki, łańcuchy), - rozstaw mocowania płyt powinien być zgodny z danymi podanymi w pkt. 5.

5 2. 5. Tabela maksymalnego rozstawu mocowań płyt Kingspan Insulation w zależności od grubości płyt. Grubość płyty Maksymalny rozstaw mocowań (mm) (mm) Kingspan Insulation nie odpowiada za wady i uszkodzenia spowodowane: - nieprzestrzeganiem zasad i zaleceń podanych w niniejszej instrukcji, - zastosowaniem płyt niezgodnie z ich przeznaczeniem, - stosowanie akcesoriów innych niż sprzedawane przez Kingspan Insulation. 6. Typ wykończenia krawędzi płyt:

6 7. Akcesoria systemowe do montażu płyt Kingspan Selthaan: Profil H Profil z tworzywa do łączenia płyt zakładany na dłuższy bok płyty. Zawieszka do mocowania profili do zawieszania H i H z dociskiem. Profil U - Profil zakładany na styku ściana profil. Profil kątowy dołączenia płyt pod kątem w kanałach wentylacyjnych.

7 Profil kątowy do łączenia płyt pod kątem w kanałach wentylacyjnych Profil krzesełkowy do maskowania płyt z nacięciem na dłuższej krawędzi mocowanych mechanicznie śrubami do konstrukcji. Podkładka z tworzywa do montażu płyt do konstrukcji.

8 8. Systemy montażu mechanicznie do spodniej strony konstrukcji dachowej, równolegle do połaci dachu, mechanicznie do stelaża podwieszonego do konstrukcji dachu, równolegle do posadzki tzw. sufit podwieszony, mechanicznie do górnej powierzchni konstrukcji dachowej (bezpośrednio pod pokrycie dachowe). 1. Pokrycie włóknisto-cementowe 2. Konstrukcja dachowa stalowa lub drewniana 3. Płyty termoizolacyjne Kingspan 4. System zawieszek i stelaż do mocowań płyt Selthaan 1. Pokrycie włóknisto-cementowe 2. Konstrukcja dachowa stalowa lub drewniana 3. System wieszaków / podciągi 4. Stelaż do podwieszania płyt termoizolacyjnych Selthaan 5. Płyty Selthaan

9 Zastosowanie płyt Kingspan Selthaan bez paroizolacji możliwe jest tylko przy zastosowaniu płyt włóknisto-cementowych.
