1 MULTIFLEX Uniwersalne dźwigarowe deskowanie stropowe Grupa wyrobów 9.10

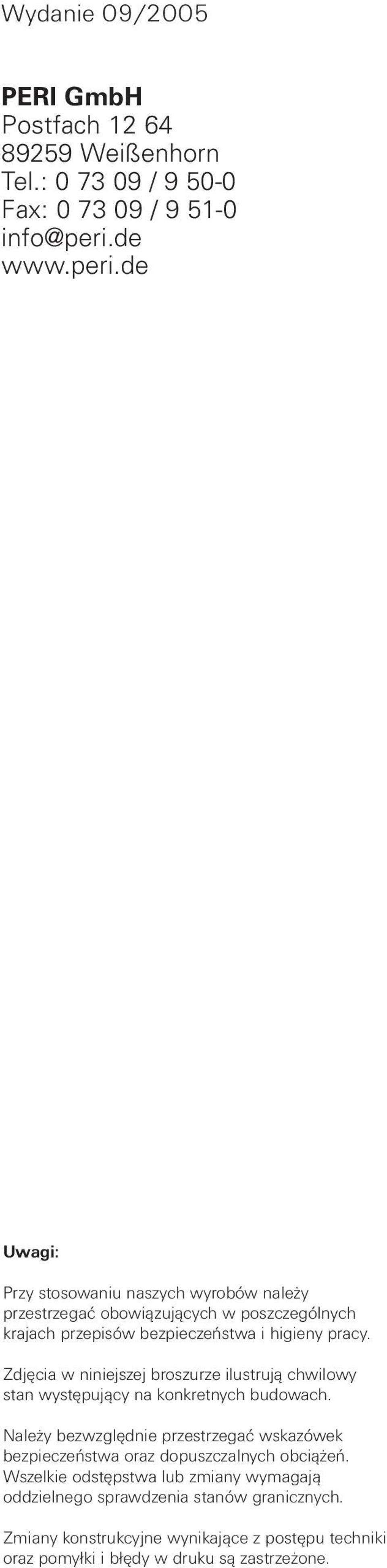

2 Wydanie 09/2005 PERI GmbH Postfach Weißenhorn Tel.: / Fax: / info@peri.de Uwagi: Przy stosowaniu naszych wyrobów należy przestrzegać obowiązujących w poszczególnych krajach przepisów bezpieczeństwa i higieny pracy. Zdjęcia w niniejszej broszurze ilustrują chwilowy stan występujący na konkretnych budowach. Należy bezwzględnie przestrzegać wskazówek bezpieczeństwa oraz dopuszczalnych obciążeń. Wszelkie odstępstwa lub zmiany wymagają oddzielnego sprawdzenia stanów granicznych. Zmiany konstrukcyjne wynikające z postępu techniki oraz pomyłki i błędy w druku są zastrzeżone.

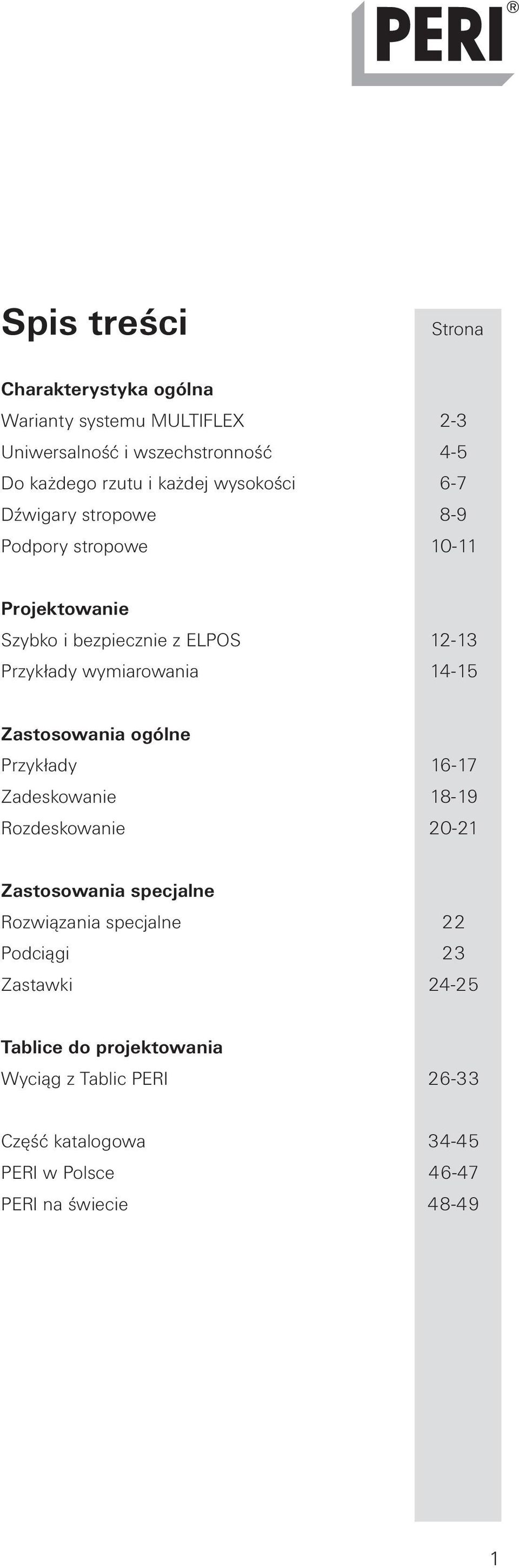

3 Spis treści Strona Charakterystyka ogólna Warianty systemu MULTIFLEX 2-3 Uniwersalność i wszechstronność 4-5 Do każdego rzutu i każdej wysokości 6-7 Dźwigary stropowe 8-9 Podpory stropowe Projektowanie Szybko i bezpiecznie z ELPOS Przykłady wymiarowania Zastosowania ogólne Przykłady Zadeskowanie Rozdeskowanie Zastosowania specjalne Rozwiązania specjalne 22 Podciągi 23 Zastawki Tablice do projektowania Wyciąg z Tablic PERI Część katalogowa PERI w Polsce PERI na świecie

4 Warianty MULTIFLEX Deskować ekonomicznie 4 możliwości Mniejsza ilość i niższy ciężar poszczególnych elementów przynoszą oszczędności czasu zadeskowania! 1. Dźwigar główny: VT 20K Dźwigar rozdzielczy: VT 20K Dźwigar rozdzielczy Dźwigar główny ,50 2,50 2. Dźwigar główny: GT 24 Dźwigar rozdzielczy: VT 20K ,15 1,15 1,15 2,50 2,50 3. Dźwigar główny: GT 24 Dźwigar rozdzielczy: GT ,00 1,00 1,00 2,88 2,88 4. Dźwigar główny: 2x GT 24 Dźwigar rozdzielczy: GT ,80 1,80 2,88 2,88 2

5 Przykład: grubość stropu d = 30 cm Elementy/m 2 kg/m 2 Podpory/m 2 2,77 37,8 0,44 - Dźwigary główne i rozdzielcze tego samego rodzaju ułatwiają zarządzanie potencjałem i magazynowanie. - Duża ilość podpór i poszczególnych elementów oraz wysoki ciężar deskowania powodują długi czas zadeskowania. 2,59 36,4 0,35 - Korzystne rozwiązanie pod względem materiałowym. - Głowica zaczepowa umożliwia podparcie dźwigara GT 24 w dowolnym miejscu i przeniesienie max. siły 28 kn. - Mniej podpór, mniej elementów, krótszy czas zadeskowania. 2,26 32,4 0,35 - Dźwigary główne i rozdzielcze tego samego rodzaju ułatwiają zarządzanie potencjałem i magazynowanie. - Dźwigary główne i rozdzielcze GT 24 charakteryzują się długą żywotnością, dzięki czemu są inwestycją długoterminową. - Mniej elementów, jeszcze krótszy czas zadeskowania. 2,01 32,0 0,23 - Dźwigary główne i rozdzielcze tego samego rodzaju ułatwiają zarządzanie potencjałem i magazynowanie. - Dźwigary główne i rozdzielcze GT 24 charakteryzują się długą żywotnością, dzięki czemu są inwestycją długoterminową. - Preferowany obszar zastosowania: budownictwo przemysłowe, grube stropy w połączeniu z podporami MULTIPROP. - Najmniej podpór i elementów i najkrótszy czas zadeskowania. 3

6 Deckenstärke d [m] Belastung q [kn/m ] Zulässiger Jochträgerabstand b [m] Vorhandene Stützenlast F [kn] Querträgerabstand a [m] Stützenabstand c [m] Ausgabe ,60 0,90 1,20 1,50 1,80 2,10 2,40 0,60 0,90 1,20 1,50 1,80 2,10 2,40 Belastung: Nach DIN 4421 Durchbiegung: Beschränkt auf l/500 Jochunterstützung:Im Trägerknoten Berechnungsgrundlage ist eine Dreischichtplatte 21 mm mit E=7500 N/mm (durchfeuchtet) und zulässiger σb=6,5 N/mm (durchfeuchtet). 2 2 Beispiel : Vorhandene Deckenstärke d = 0,25 m Gewählte Schalhaut 3-S-Platte 3-S, 21 mm Gewählter Querträgerabstand a = 0,625 m Gewählter Stützenabstand c = 1,20 m Zulässiger Jochträgerabstand b = 2,80 m Vorhandene Stützenlast F= 28,0 kn PERI MULTIFLEX Uniwersalne i wszechstronne dźwigarowe deskowanie stropowe PERI MULTIFLEX to dźwigarowe deskowanie stropowe do każdej geometrii stropu i każdej wysokości kondygnacji. Można stosować zarówno dźwigar kratowy GT 24 jak i pełnościenny VT 20K. Deskowanie PERI MULTIFLEX jest ekonomiczne i racjonalne. Stosowanie uniwersalnego, stabilnego i trwałego dźwigara kratowego GT 24 umożliwia uzyskiwanie dużych rozpiętości dźwigarów głównych, rozdzielczych i innych podparć. GT 24 redukuje ilość elementów do zadeskowania i rozdeskowania. Dźwigar VT 20K ze środnikiem wysokiej jakości jest bardzo korzystny ekonomicznie przy cienkich stropach. PERI MULTIFLEX z dźwigarami głównymi GT 24 i dźwigarami rozdzielczymi VT 20K w budownictwie użyteczności publicznej. Suwaki MULTIFLEX ułatwiają projektowanie. a Deckenstärke d [m] Belastung q [kn/m 2 ] Zulässiger Jochträgerabstand b [m] Vorhandene Stützenlast F [kn] Querträgerabstand a [m] Stützenabstand c [m] 0,60 0,90 1,20 1,50 Deckenstärke d [m] Belastung q [kn/m 2 ] Zulässiger Jochträgerabstand b [m] Vorhandene Stützenlast F [kn] Querträgerabstand a [m] Stützenabstand c [m] Ausgabe 2002 Ausgabe ,80 2,10 2,40 b b c b Belastung: Nach DIN 4421 Durchbiegung: Beschränkt auf l/500 a Berechnungsgrundlage ist eine Dreischichtplatte 21 mm mit E=7500 N/mm 2 (durchfeuchtet) und zulässiger σb=6,5 N/mm 2 (durchfeuchtet). c a Belastung: Nach DIN 4421 Durchbiegung: Beschränkt auf l/500 Berechnungsgrundlage ist eine Dreischichtplatte 21 mm mit E=7500 N/mm 2 (durchfeuchtet) und zulässiger σb=6,5 N/mm 2 (durchfeuchtet). MULTIFLEX GT 24 / VT 20 Beispiel : Vorhandene Deckenstärke Gewählte Schalhaut 3-S-Platte Gewählter Querträgerabstand Gewählter Stützenabstand Zulässiger Jochträgerabstand Vorhandene Stützenlast d = 0,25 m 3-S, 21 mm a = 0,50 m c = 1,20 m b = 2,70 m F= 27,2 kn MULTIFLEX VT 20 / VT 20 Beispiel : Vorhandene Deckenstärke d = 0,25 m Gewählte Schalhaut 3-S-Platte 3-S, 21 mm Gewählter Querträgerabstand a = 0,50 m Gewählter Stützenabstand c = 0,90 m Zulässiger Jochträgerabstand b = 2,70 m Vorhandene Stützenlast F= 20,4 kn MULTIFLEX GT 24 / GT 24 c Dźwigary GT 24 lub VT 20K stosuje się zależnie od wymagań, również w kombinacji. 4

7 Podparcie w systemie MULTIFLEX realizuje się z wykorzystaniem podpór pojedynczych lub systemów rusztowań podporowych. Wykorzystanie wysokiej nośności dźwigara GT 24 redukuje znacznie ilość podpór i zwiększa ekonomiczność deskowania. Szczególnie w połączeniu z lekkimi i poręcznymi aluminiowymi podporami MULTIPROP. MULTIPROP 350 z deskowaniem stropowym MULTIFLEX. PERI MULTIFLEX na wieżach stosu ST 100 Idealne połączenie przy grubszych stropach i wyższych kondygnacjach. Zdwojenie dźwigarów GT 24 zwiększa wykorzystanie nośności ST 100. Trzpień z głowicą krzyżową ST 100 podpiera stabilnie dwa GT 24. 5

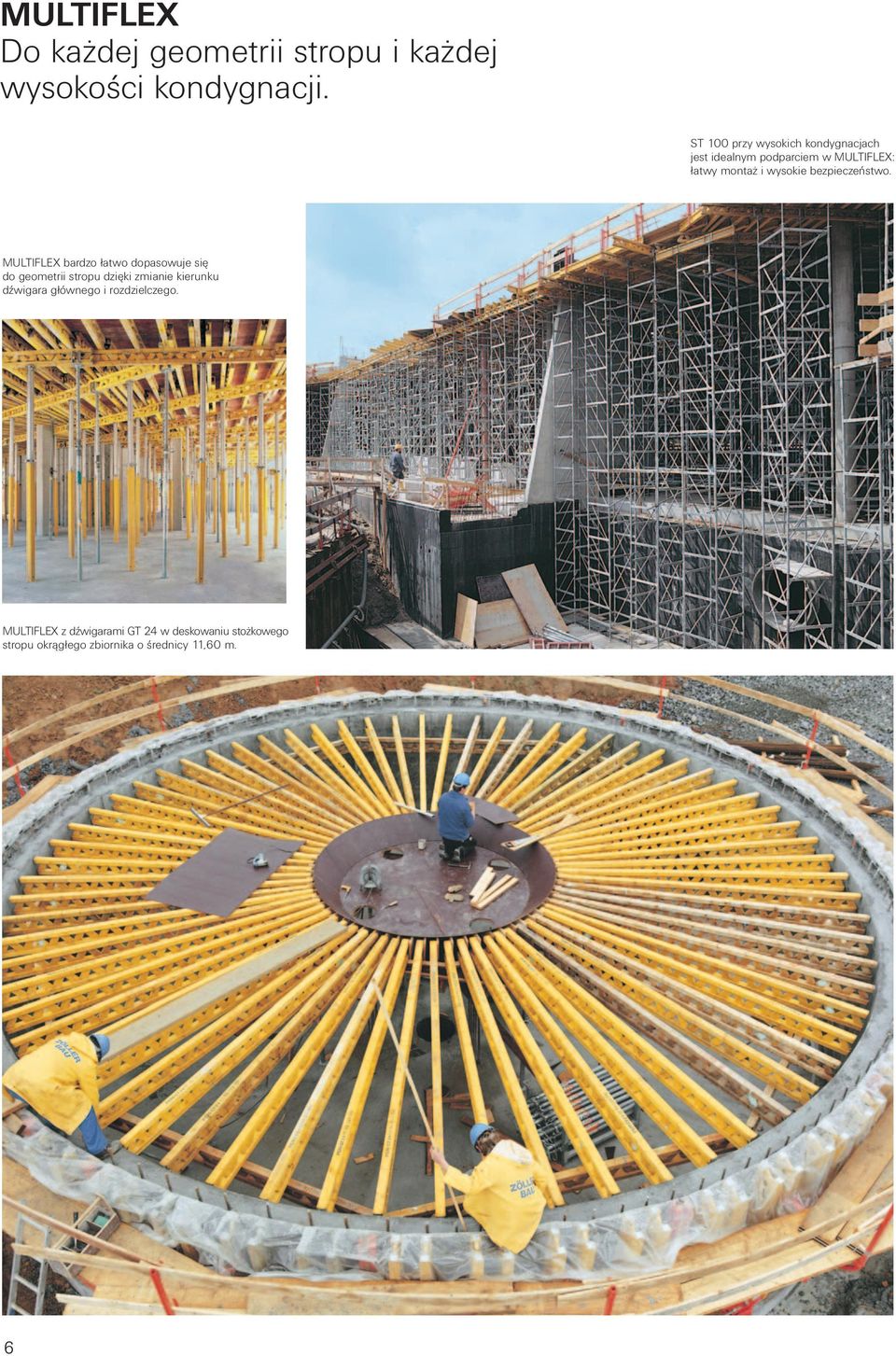

8 MULTIFLEX Do każdej geometrii stropu i każdej wysokości kondygnacji. ST 100 przy wysokich kondygnacjach jest idealnym podparciem w MULTIFLEX: łatwy montaż i wysokie bezpieczeństwo. MULTIFLEX bardzo łatwo dopasowuje się do geometrii stropu dzięki zmianie kierunku dźwigara głównego i rozdzielczego. MULTIFLEX z dźwigarami GT 24 w deskowaniu stożkowego stropu okrągłego zbiornika o średnicy 11,60 m. 6

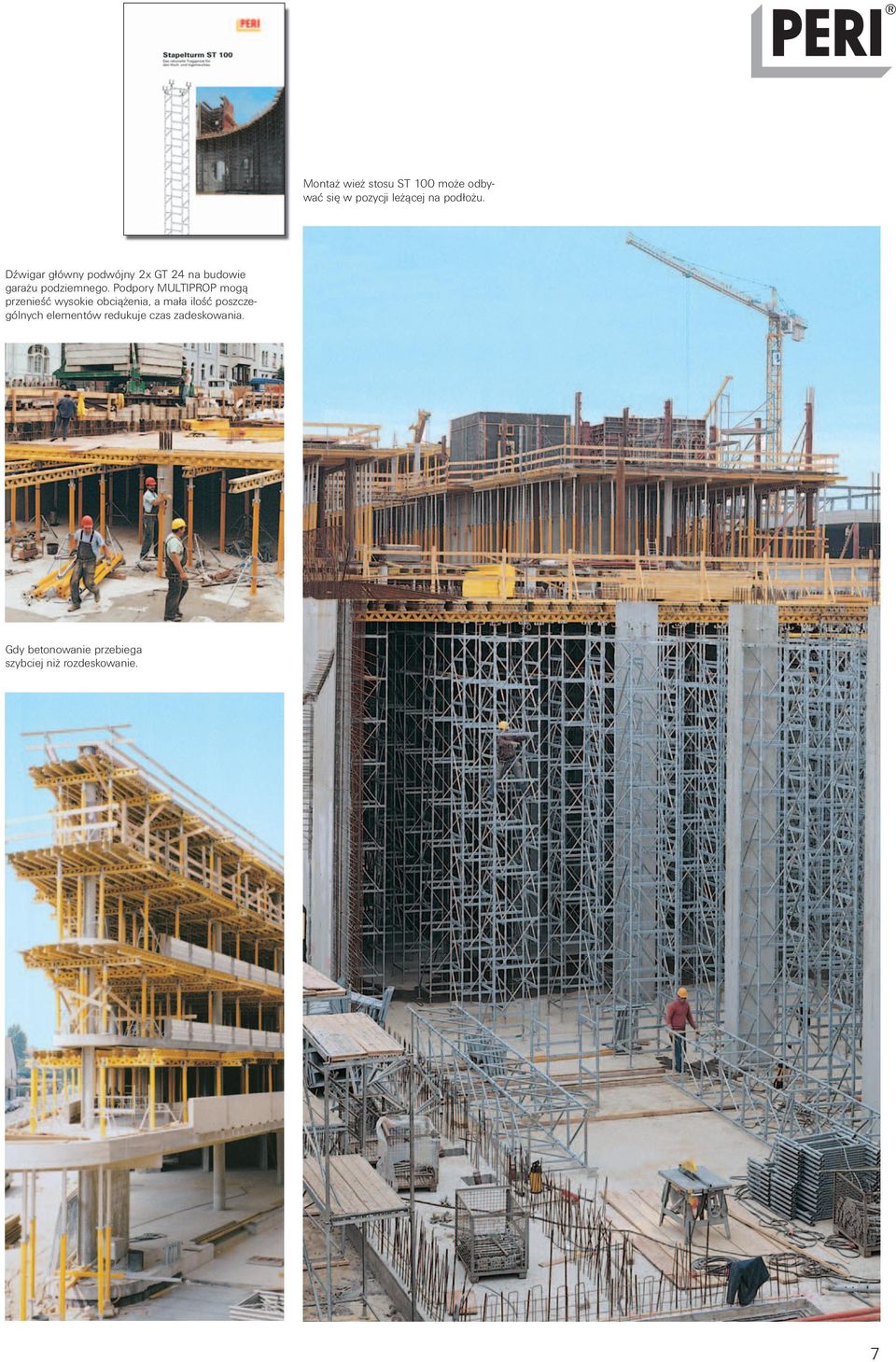

9 Montaż wież stosu ST 100 może odbywać się w pozycji leżącej na podłożu. Dźwigar główny podwójny 2x GT 24 na budowie garażu podziemnego. Podpory MULTIPROP mogą przenieść wysokie obciążenia, a mała ilość poszczególnych elementów redukuje czas zadeskowania. Gdy betonowanie przebiega szybciej niż rozdeskowanie. 7

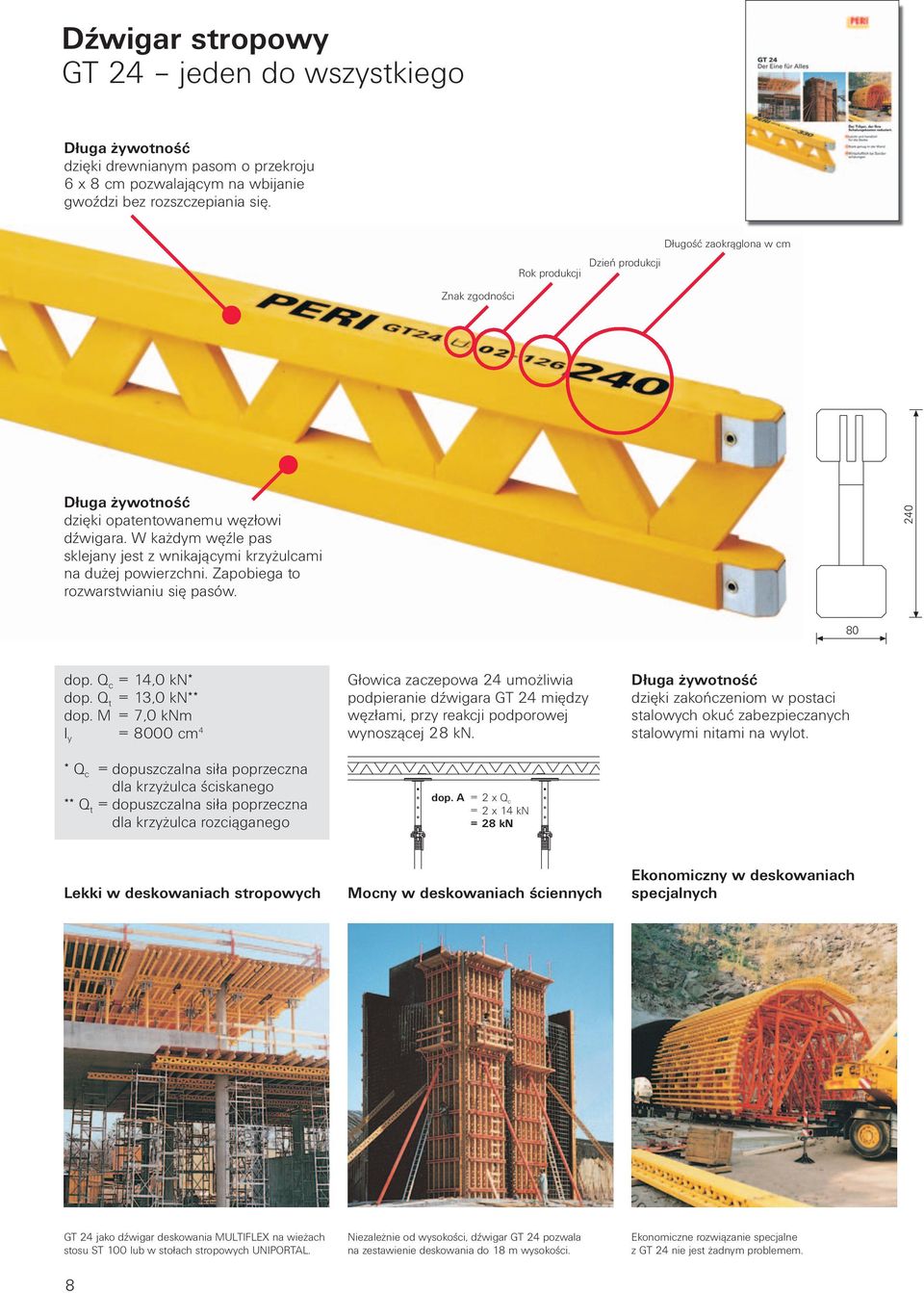

10 Dźwigar stropowy GT 24 jeden do wszystkiego Długa żywotność dzięki drewnianym pasom o przekroju 6 x 8 cm pozwalającym na wbijanie gwoździ bez rozszczepiania się. Znak zgodności Rok produkcji Dzień produkcji Długość zaokrąglona w cm Długa żywotność dzięki opatentowanemu węzłowi dźwigara. W każdym węźle pas sklejany jest z wnikającymi krzyżulcami na dużej powierzchni. Zapobiega to rozwarstwianiu się pasów dop. Q c = 14,0 kn* dop. Q t = 13,0 kn** dop. M = 7,0 knm I y = 8000 cm 4 * Q c = dopuszczalna siła poprzeczna dla krzyżulca ściskanego ** Q t = dopuszczalna siła poprzeczna dla krzyżulca rozciąganego Głowica zaczepowa 24 umożliwia podpieranie dźwigara GT 24 między węzłami, przy reakcji podporowej wynoszącej 28 kn. dop. A = 2 x Q c =2 x 14 kn = 28 kn Długa żywotność dzięki zakończeniom w postaci stalowych okuć zabezpieczanych stalowymi nitami na wylot. Lekki w deskowaniach stropowych Mocny w deskowaniach ściennych Ekonomiczny w deskowaniach specjalnych GT 24 jako dźwigar deskowania MULTIFLEX na wieżach stosu ST 100 lub w stołach stropowych UNIPORTAL. 8 Niezależnie od wysokości, dźwigar GT 24 pozwala na zestawienie deskowania do 18 m wysokości. Ekonomiczne rozwiązanie specjalne z GT 24 nie jest żadnym problemem.

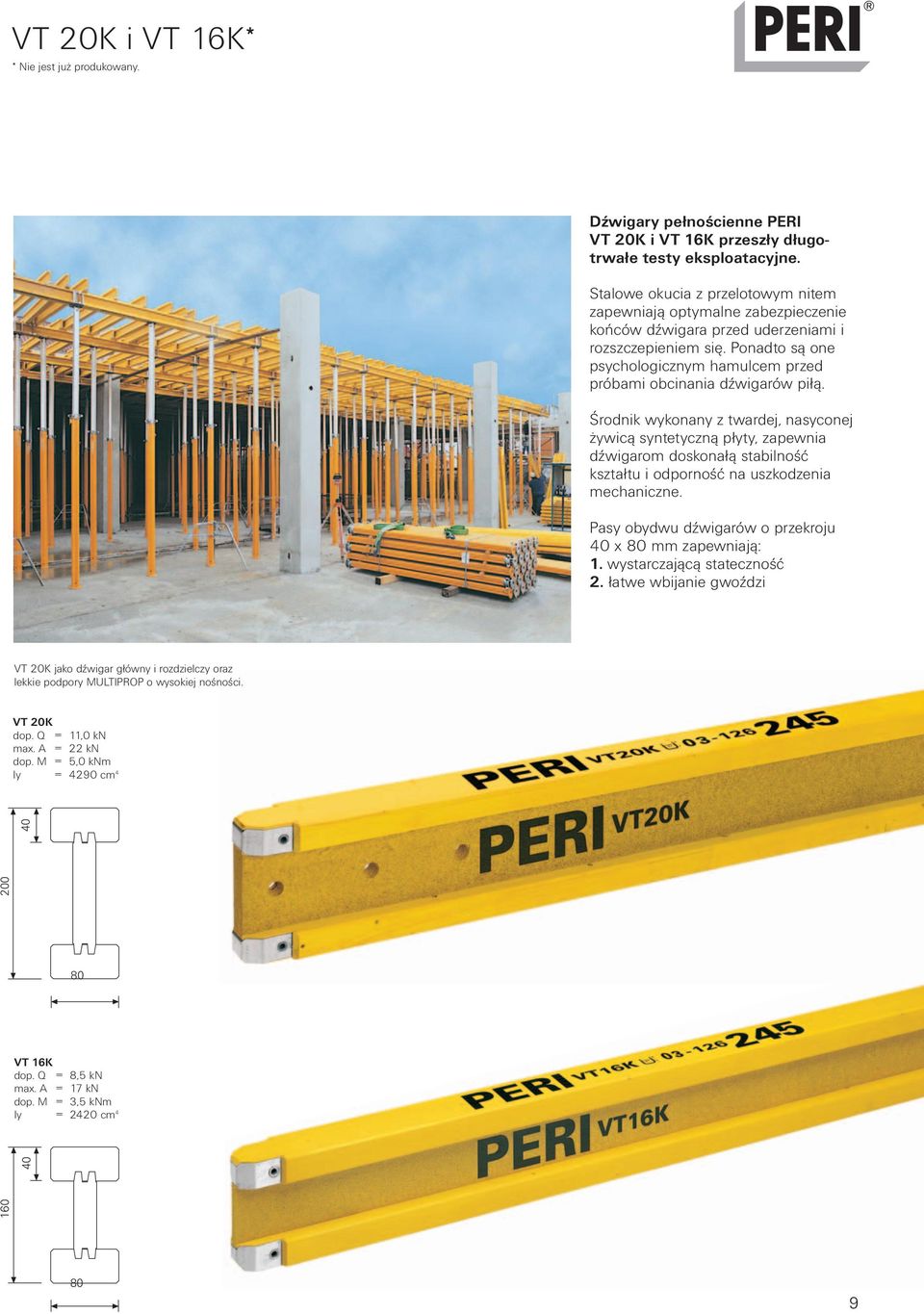

11 VT 20K i VT 16K* * Nie jest już produkowany. Dźwigary pełnościenne PERI VT 20K i VT 16K przeszły długotrwałe testy eksploatacyjne. Stalowe okucia z przelotowym nitem zapewniają optymalne zabezpieczenie końców dźwigara przed uderzeniami i rozszczepieniem się. Ponadto są one psychologicznym hamulcem przed próbami obcinania dźwigarów piłą. Środnik wykonany z twardej, nasyconej żywicą syntetyczną płyty, zapewnia dźwigarom doskonałą stabilność kształtu i odporność na uszkodzenia mechaniczne. Pasy obydwu dźwigarów o przekroju 40 x 80 mm zapewniają: 1. wystarczającą stateczność 2. łatwe wbijanie gwoździ VT 20K jako dźwigar główny i rozdzielczy oraz lekkie podpory MULTIPROP o wysokiej nośności. VT 20K dop. Q = 11,0 kn max. A = 22 kn dop. M = 5,0 knm Iy = 4290 cm VT 16K dop. Q = 8,5 kn max. A = 17 kn dop. M = 3,5 knm Iy = 2420 cm

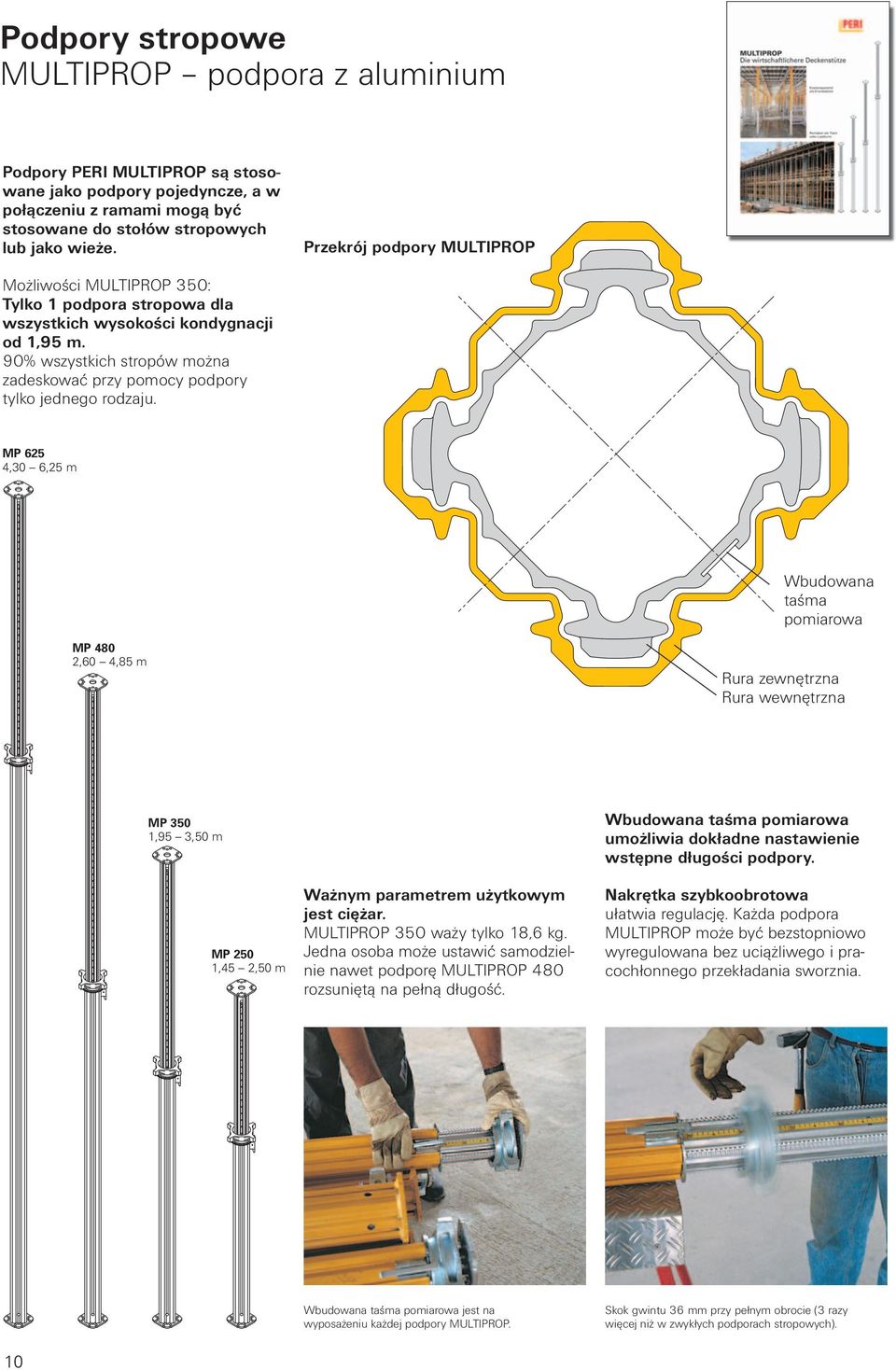

12 Podpory stropowe MULTIPROP podpora z aluminium Podpory PERI MULTIPROP są stosowane jako podpory pojedyncze, a w połączeniu z ramami mogą być stosowane do stołów stropowych lub jako wieże. Przekrój podpory MULTIPROP Możliwości MULTIPROP 350: Tylko 1 podpora stropowa dla wszystkich wysokości kondygnacji od 1,95 m. 90% wszystkich stropów można zadeskować przy pomocy podpory tylko jednego rodzaju. MP 625 4,30 6,25 m Wbudowana taśma pomiarowa MP 480 2,60 4,85 m Rura zewnętrzna Rura wewnętrzna MP 350 1,95 3,50 m MP 250 1,45 2,50 m Ważnym parametrem użytkowym jest ciężar. MULTIPROP 350 waży tylko 18,6 kg. Jedna osoba może ustawić samodzielnie nawet podporę MULTIPROP 480 rozsuniętą na pełną długość. Wbudowana taśma pomiarowa umożliwia dokładne nastawienie wstępne długości podpory. Nakrętka szybkoobrotowa ułatwia regulację. Każda podpora MULTIPROP może być bezstopniowo wyregulowana bez uciążliwego i pracochłonnego przekładania sworznia. Wbudowana taśma pomiarowa jest na wyposażeniu każdej podpory MULTIPROP. Skok gwintu 36 mm przy pełnym obrocie (3 razy więcej niż w zwykłych podporach stropowych). 10

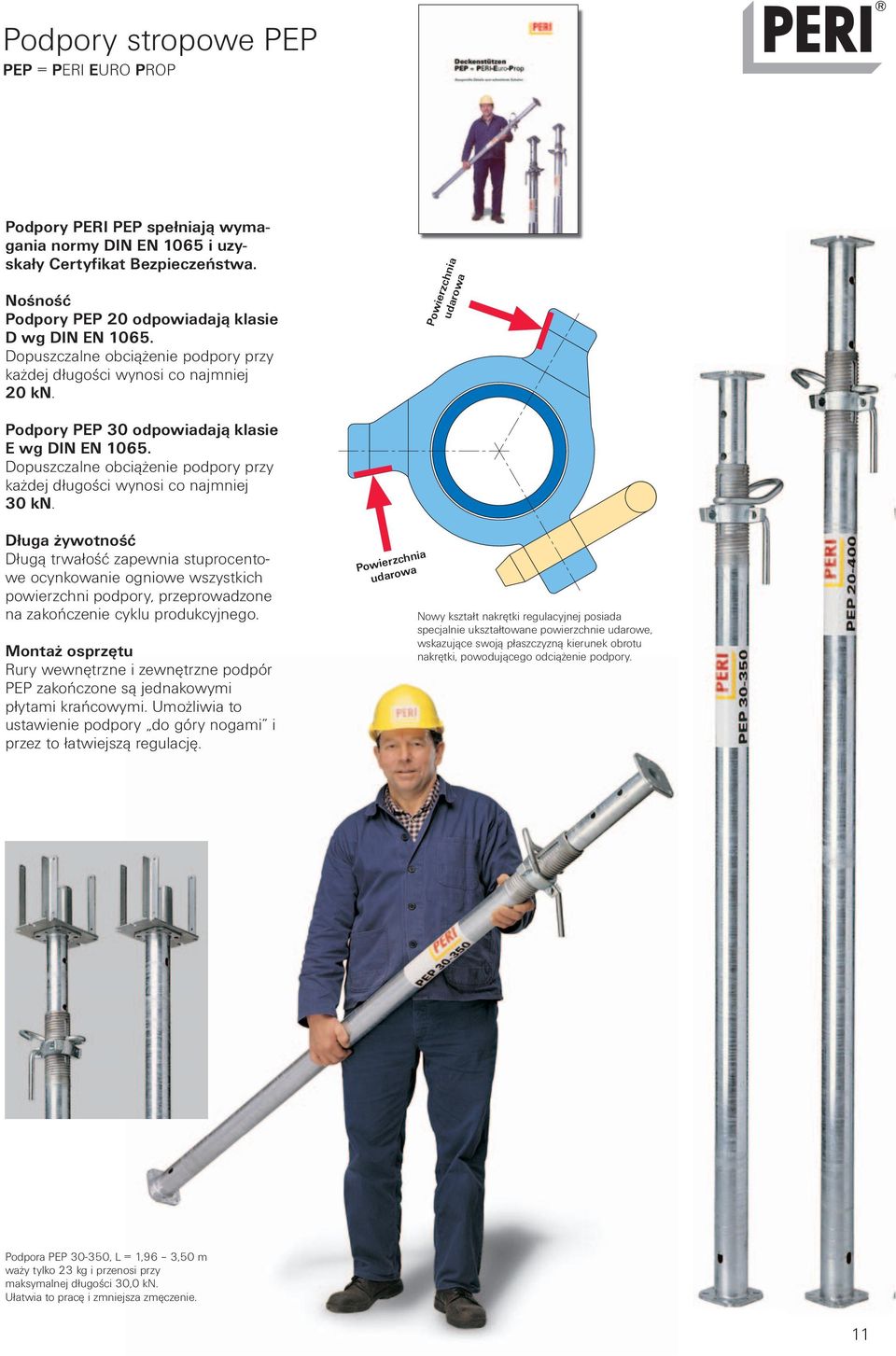

13 Podpory stropowe PEP PEP = PERI EURO PROP Podpory PERI PEP spełniają wymagania normy DIN EN 1065 i uzyskały Certyfikat Bezpieczeństwa. Nośność Podpory PEP 20 odpowiadają klasie D wg DIN EN Dopuszczalne obciążenie podpory przy każdej długości wynosi co najmniej 20 kn. udarowa Powierzchnia Podpory PEP 30 odpowiadają klasie E wg DIN EN Dopuszczalne obciążenie podpory przy każdej długości wynosi co najmniej 30 kn. Długa żywotność Długą trwałość zapewnia stuprocentowe ocynkowanie ogniowe wszystkich powierzchni podpory, przeprowadzone na zakończenie cyklu produkcyjnego. Montaż osprzętu Rury wewnętrzne i zewnętrzne podpór PEP zakończone są jednakowymi płytami krańcowymi. Umożliwia to ustawienie podpory do góry nogami i przez to łatwiejszą regulację. Powierzchnia udarowa Nowy kształt nakrętki regulacyjnej posiada specjalnie ukształtowane powierzchnie udarowe, wskazujące swoją płaszczyzną kierunek obrotu nakrętki, powodującego odciążenie podpory. Podpora PEP , L = 1,96 3,50 m waży tylko 23 kg i przenosi przy maksymalnej długości 30,0 kn. Ułatwia to pracę i zmniejsza zmęczenie. 11

14 Projektowanie MULTIFLEX Szybko i bezpiecznie przy pomocy PERI ELPOS Łatwe i szybkie projektowanie w PERI ELPOS pozwala maksymalnie zaoszczędzić koszty materiału i czas zadeskowania. Rzut budynku zadeskowany w programie ELPOS. Optymalizacja czasu zadeskowania i ilości materiału w jednym! ELPOS, oprócz ramowego deskowania stropowego SKYDECK, wspomaga również projektowanie uniwersalnego deskowania stropowego PERI MULTIFLEX. W deskowaniu stropu o zdefiniowanej grubości i zalecanych długościach dźwigarów, program ELPOS ustala automatycznie rozstawy dźwigarów głównych i rozdzielczych oraz podpór. Również tutaj obowiązuje zasada: Projektowanie systemu MULTIFLEX przy pomocy programu ELPOS jest równie proste jak projektowanie systemu SKYDECK. Użytkownik wykorzystuje te same menu i polecenia. Dodatkowe okna dialogowe pojawiają się jedynie przy definicji parametrów dotyczących poszczególnych systemów. Opcje Dla deskowania stropowego MULTIFLEX w poleceniu Opcje należy zdefiniować rodzaj i długość wykorzystywanych do zadeskowania dźwigarów. Statyka ELPOS przeprowadza analizę statycznowytrzymałościową deskowania MULTIFLEX. Rozstaw dźwigarów rozdzielczych i głównych może być określony również przez użytkownika. 12

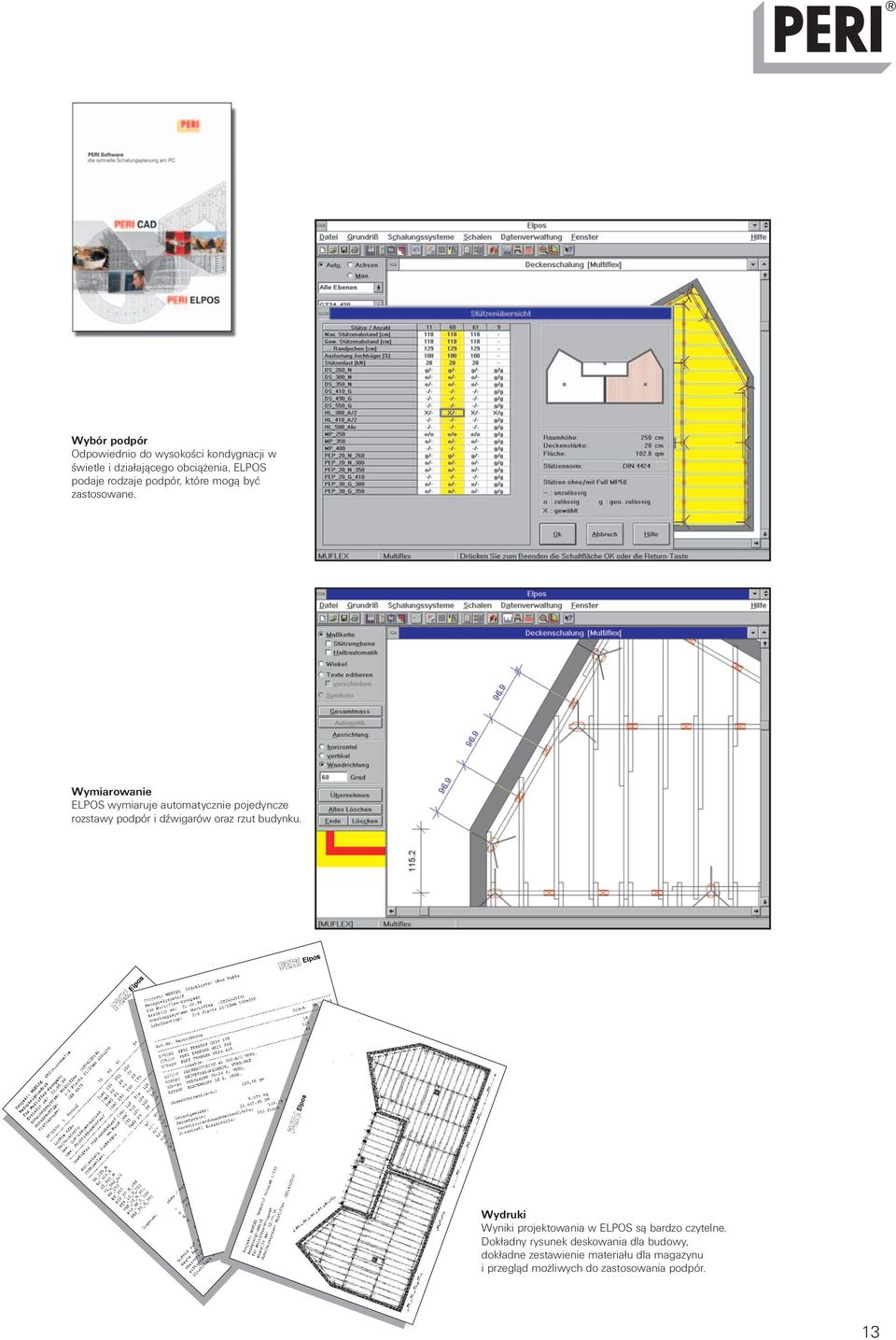

15 Wybór podpór Odpowiednio do wysokości kondygnacji w świetle i działającego obciążenia, ELPOS podaje rodzaje podpór, które mogą być zastosowane. Wymiarowanie ELPOS wymiaruje automatycznie pojedyncze rozstawy podpór i dźwigarów oraz rzut budynku. Wydruki Wyniki projektowania w ELPOS są bardzo czytelne. Dokładny rysunek deskowania dla budowy, dokładne zestawienie materiału dla magazynu i przegląd możliwych do zastosowania podpór. 13

16 Zastosowanie Przykład zaprojektowania deskowania stropu Rozstaw dźwigarów rozdzielczych a a a a Deskowanie MULTIFLEX można zaprojektować na podstawie tablic ze stron 26-33, po uprzednim określeniu kombinacji dźwigarów. W zależności od grubości stropu, wybranego rozstawu dźwigarów rozdzielczych i rodzaju poszycia, podawane są dopuszczalne rozstawy dźwigarów głównych i podpór. Rozstaw dźwigarów głównych b b c c c Rozstaw podpór Przykład: Grubość stropu: d = 20 cm Wysokość pomieszczenia w świetle: h = 2,80 m Dźwigary główne i rozdzielcze: GT 24 Rodzaj poszycia: sklejka 21 mm, 50x250 cm Przykład użycia suwaka MULTIFLEX GT 24/GT 24 Rozstaw dźwigarów rozdzielczych określany jest w zależności od grubości stropu i rodzaju poszycia (płyta 3-S 21 mm). Wstępny wybór dopuszczalnego rozstawu podpór i możliwego rozstawu dźwigarów głównych oraz istniejące obciążenie podpór, w zależności od długości dźwigarów, nośności podpór i geometrii budowli umożliwia użytkownikowi optymalne zaprojektowanie i zastosowanie deskowania PERI MULTIFLEX. Suwak PERI uwzględnia przy tym 30-cm wymiar modułu węzłowego w GT 24. Dzięki temu podpory pośrednie można ustawić bez odmierzania. Grubość stropu d [m] Obciążenie q [kn/m 2 ] Rozstaw podpór c [m] 0,60 0,90 1,20 1,50 1,80 2,10 2,40 3,08 13,1 3,08 19,7 3,08 26,2 2, , , , ,20 7,1 Dop. rozstaw dźwigarów głównych b [m] Obciążenie podpory F [kn] Rozstaw dźwig. rozdz. a [m] 0,75 0,625 0,50 Wydanie ,27 13,9 3,27 20,9 3,27 27,8 2, , , , ,53 15,0 3,53 22,6 3, , , , ,32 28 b c a Obciążenie: wg DIN 4421 Ugięcie: ograniczone do l/500 Podparcie dźwig. gł.: w węźle kratownicy Do obliczeń przyjęto moduł E=7500 N/mm 2 (wilgotność normowa) i naprężenia zginające σ B =6,5 N/mm 2 (wilgotność normowa) obowiązujące dla poszycia ze sklejki 3-S 21 mm. 14

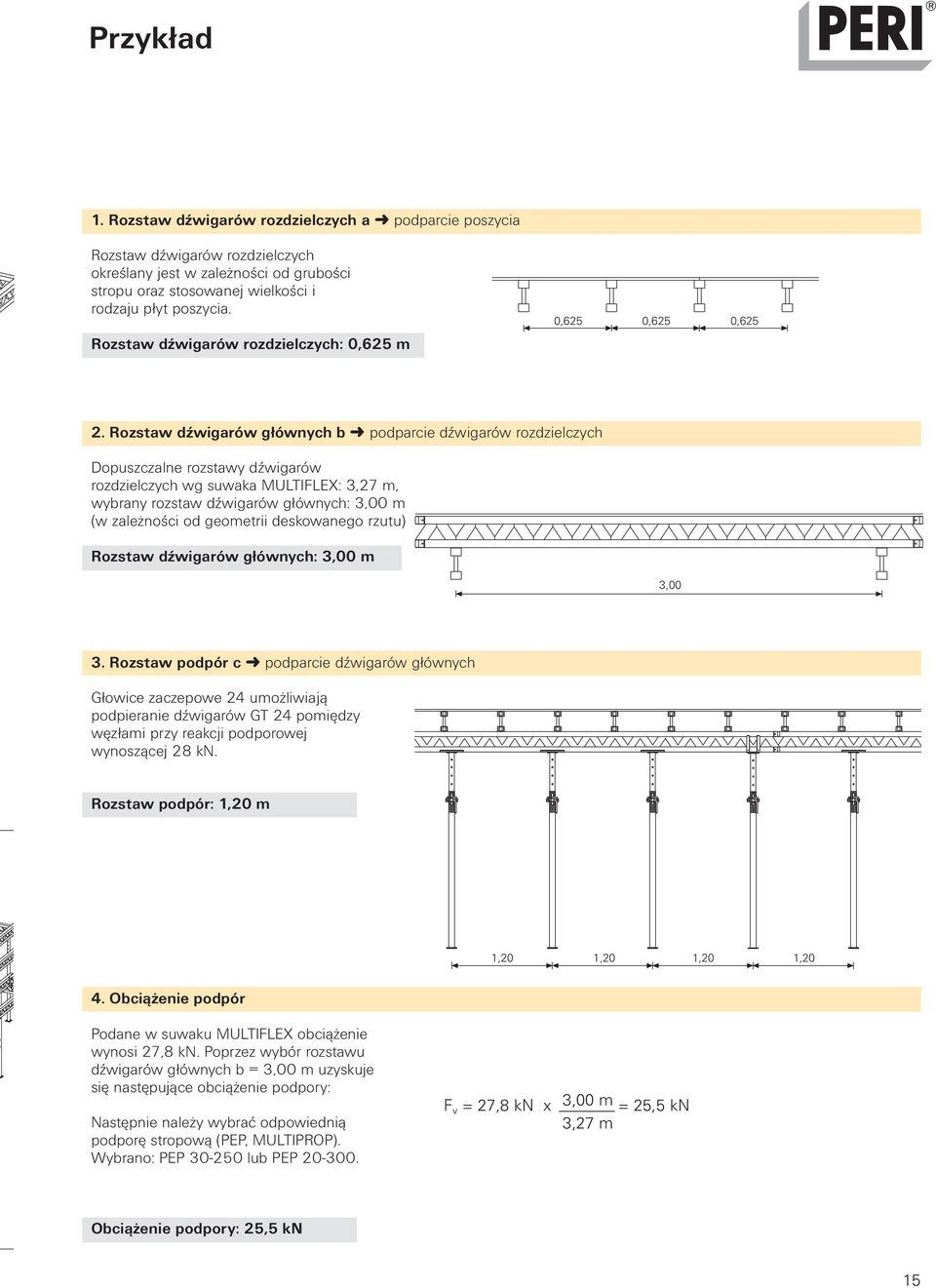

17 Przykład 1. Rozstaw dźwigarów rozdzielczych a podparcie poszycia Rozstaw dźwigarów rozdzielczych określany jest w zależności od grubości stropu oraz stosowanej wielkości i rodzaju płyt poszycia. Rozstaw dźwigarów rozdzielczych: 0,625 m 0,625 0,625 0, Rozstaw dźwigarów głównych b podparcie dźwigarów rozdzielczych Dopuszczalne rozstawy dźwigarów rozdzielczych wg suwaka MULTIFLEX: 3,27 m, wybrany rozstaw dźwigarów głównych: 3,00 m (w zależności od geometrii deskowanego rzutu) Rozstaw dźwigarów głównych: 3,00 m 3,00 3. Rozstaw podpór c podparcie dźwigarów głównych Głowice zaczepowe 24 umożliwiają podpieranie dźwigarów GT 24 pomiędzy węzłami przy reakcji podporowej wynoszącej 28 kn. Rozstaw podpór: 1,20 m 1,20 1,20 1,20 1,20 4. Obciążenie podpór Podane w suwaku MULTIFLEX obciążenie wynosi 27,8 kn. Poprzez wybór rozstawu dźwigarów głównych b = 3,00 m uzyskuje się następujące obciążenie podpory: Następnie należy wybrać odpowiednią podporę stropową (PEP, MULTIPROP). Wybrano: PEP lub PEP F v = 27,8 kn x 3,00 m = 25,5 kn 3,27 m Obciążenie podpory: 25,5 kn 15

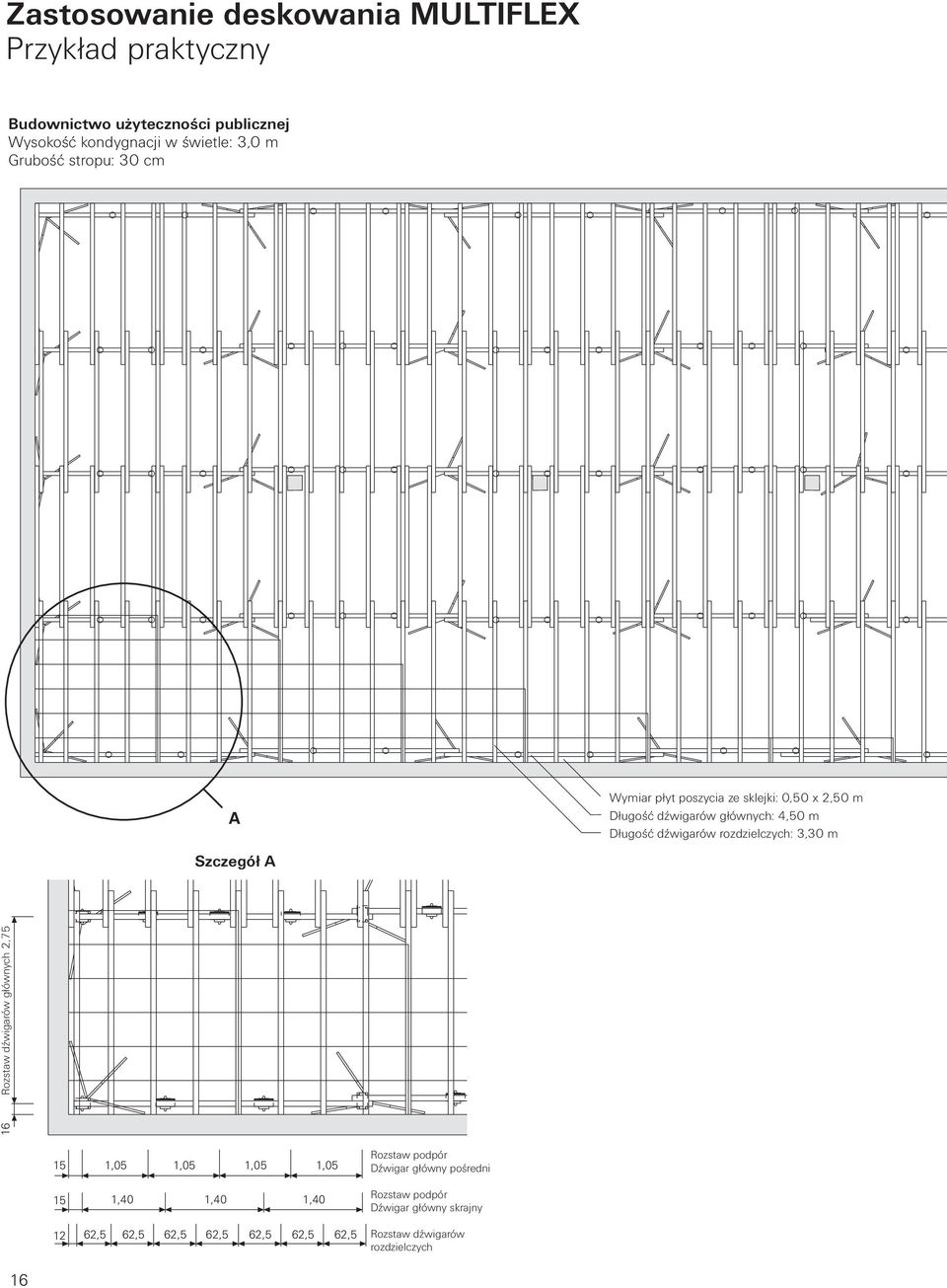

18 Zastosowanie deskowania MULTIFLEX Przykład praktyczny Budownictwo użyteczności publicznej Wysokość kondygnacji w świetle: 3,0 m Grubość stropu: 30 cm A Szczegół A Wymiar płyt poszycia ze sklejki: 0,50 x 2,50 m Długość dźwigarów głównych: 4,50 m Długość dźwigarów rozdzielczych: 3,30 m 16 Rozstaw dźwigarów głównych 2, ,05 1,05 1,05 1,05 Rozstaw podpór Dźwigar główny pośredni 15 1,40 1,40 1,40 Rozstaw podpór Dźwigar główny skrajny 12 62,5 62,5 62,5 62,5 62,5 62,5 62,5 Rozstaw dźwigarów rozdzielczych 16

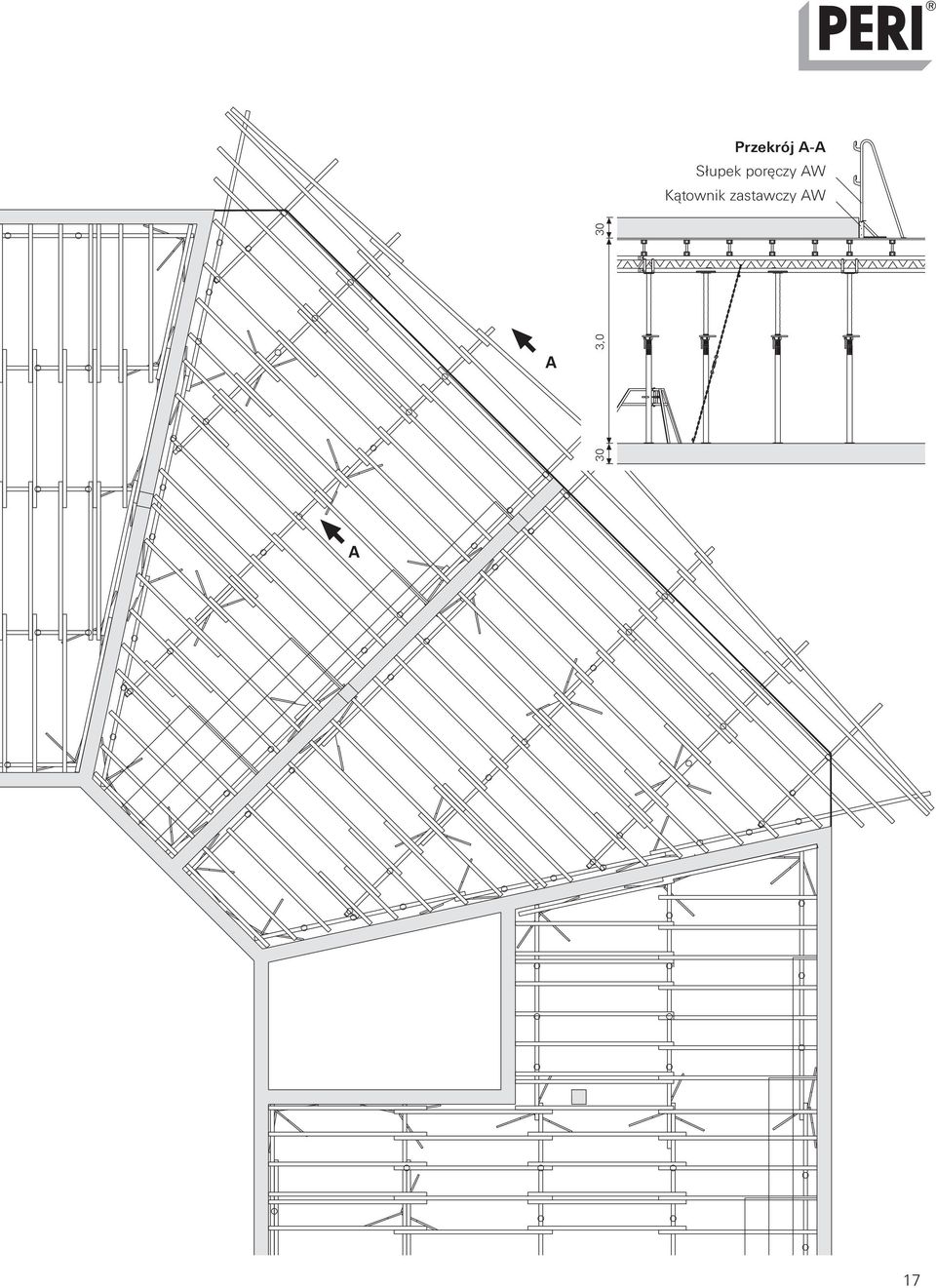

19 Przekrój A-A Słupek poręczy AW Kątownik zastawczy AW A 30 3,0 30 A 17

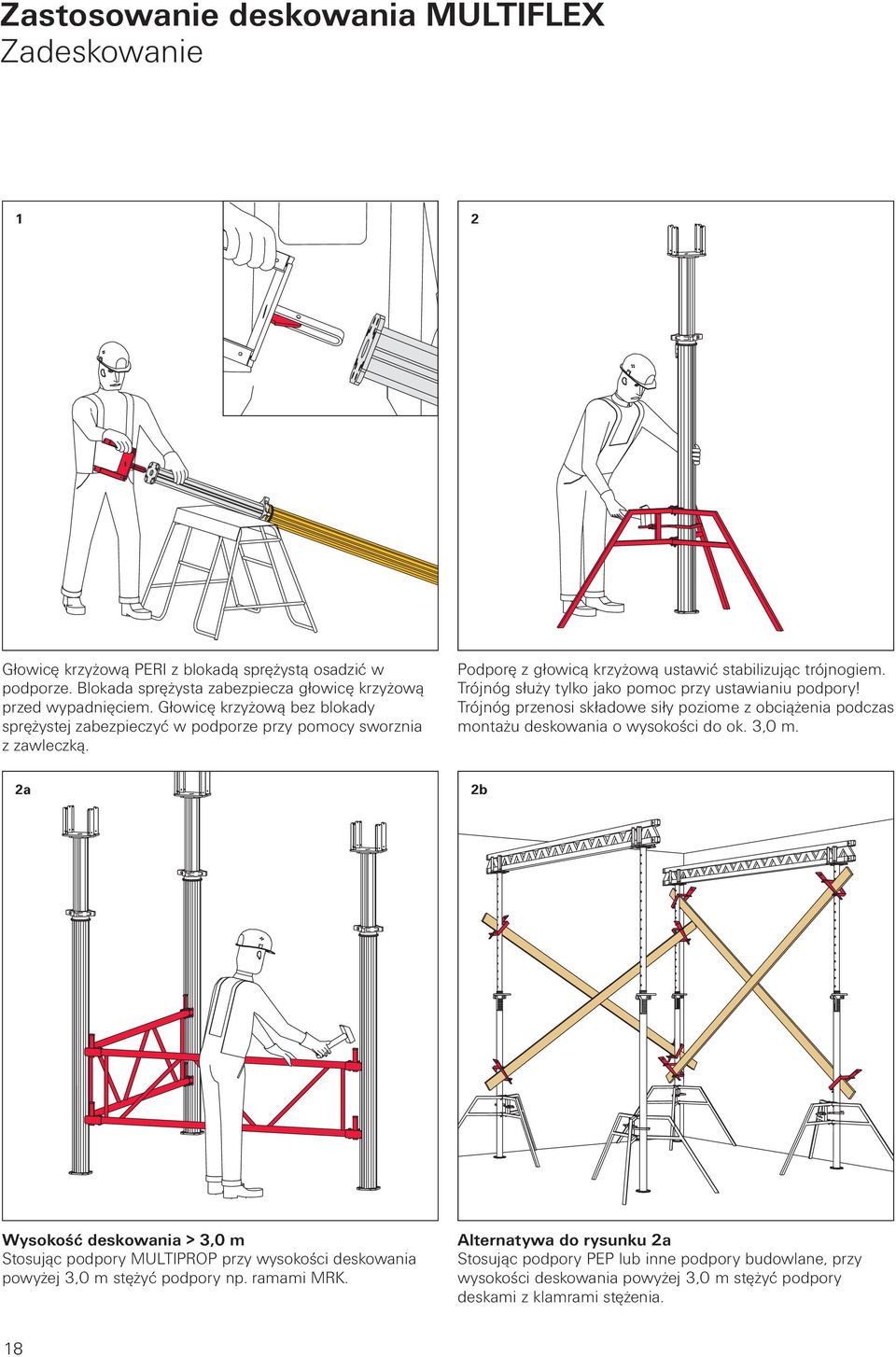

20 Zastosowanie deskowania MULTIFLEX Zadeskowanie 1 2 Głowicę krzyżową PERI z blokadą sprężystą osadzić w podporze. Blokada sprężysta zabezpiecza głowicę krzyżową przed wypadnięciem. Głowicę krzyżową bez blokady sprężystej zabezpieczyć w podporze przy pomocy sworznia z zawleczką. Podporę z głowicą krzyżową ustawić stabilizując trójnogiem. Trójnóg służy tylko jako pomoc przy ustawianiu podpory! Trójnóg przenosi składowe siły poziome z obciążenia podczas montażu deskowania o wysokości do ok. 3,0 m. 2a 2b Wysokość deskowania > 3,0 m Stosując podpory MULTIPROP przy wysokości deskowania powyżej 3,0 m stężyć podpory np. ramami MRK. Alternatywa do rysunku 2a Stosując podpory PEP lub inne podpory budowlane, przy wysokości deskowania powyżej 3,0 m stężyć podpory deskami z klamrami stężenia. 18

21 3 4 x Rozstaw podpór c Rozstaw dźwigarów głównych b Wymierzyć odpowiedni rozstaw podpór z głowicami krzyżowymi. Osadzić dźwigary główne w głowicach przy pomocy widełek montażowych z poziomu podłoża. Głowica krzyżowa podpiera stabilnie jeden lub dwa dźwigary. Dźwigary rozdzielcze ustawiane są również przy pomocy widełek montażowych z poziomu podłoża. 5 6 Rozstawić odpowiednio dźwigary rozdzielcze mając na uwadze podparcie styków płyt poszycia. Ułożyć płyty poszycia i przybić gwoździami w celu zabezpieczenia dźwigarów rozdzielczych przed utratą stateczności. Wyrektyfikować deskowanie i spryskać powierzchnię poszycia środkiem antyadhezyjnym PERI Clean. Zastosowanie głowicy zaczepowej PERI eliminuje konieczność przybijania podpory pośredniej do dźwigara głównego. Głowicę zaczepową osadzić w podporze i podstawić podporę w odstępie c. Głowica zaczepowa 24 umożliwia podpieranie dźwigara GT 24 między węzłami i obciążenie dźwigara siłą wynoszącą 28 kn. 19

22 Zastosowanie deskowania MULTIFLEX Rozdeskowanie 1 2 Rozdeskowanie rozpoczyna się demontażem podpór pośrednich. Podpory z głowicami krzyżowymi opuścić o około 4 cm poprzez obrócenie nakrętki. 4 5 Następnie wysunąć i ułożyć w stosie płyty poszycia. Dzięki temu krawędzie płyt można łatwo oczyścić. Zdemontować pozostałe dźwigary rozdzielcze oraz główne i ułożyć na palecie w stosie. 20

23 2a 3 Alternatywa do rysunku 2 Głowica opadowa PERI umożliwia obniżenie deskowania o 4 cm poprzez uderzenie klina młotkiem. Przed następnym użyciem głowicę wyciągnąć i ponownie zaklinować. W ten sposób powstaje przestrzeń wystarczająca do przewrócenia i wysunięcia dźwigarów rozdzielczych. Tylko dźwigary podpierające krawędzie płyt poszycia pozostają jeszcze na swoim miejscu. 6 7 Podpory z głowicami krzyżowymi zdemontować i ułożyć na palecie ładunkowej. Przed pierwszym i każdym następnym użyciem płyt poszycia spryskać krawędzie płyt płynem PERI Clean. Ułatwia to rozdeskowanie i konserwuje płyty 21

24 Zastosowania specjalne Rozwiązania specjalne MULTIFLEX Wczesne rozdeskowanie z podparciem zabezpieczającym W celu wcześniejszego rozdeskowania, strop należy podeprzeć podporami zabezpieczającymi. Dzięki temu deskowanie można szybciej zdemontować i więcej razy zrotować. Rozdeskowanie Strop podeprzeć podporami w środku rozpiętości i ewentualnie w innych miejscach odpowiednio do wytrzymałości betonu. Samo rozdeskowanie odbywa się w sposób opisany w poprzednim rozdziale. Dodatkowo potrzebna będzie tylko niewielka ilość podpór i płyt poszycia. Słupki poręczy PERI do zabezpieczenia przed spadnięciem z wysokości Słupek można przykręcić do deskowania stropowego lub do zabetonowanego uprzednio stropu o grubości do 40 cm. Na koniec pozostaje tylko założyć deski poręczy i krawężnika i w ten sposób wykonane jest szybko i bezpiecznie zabezpieczenie przed spadnięciem z wysokości zgodnie z przepisami. Rusztowanie podporowe prefabrykowanych płyt stropowych Prefabrykowane płyty stropowe można podpierać w systemie MULTIFLEX. Wymagane do tego są dźwigary główne z podporami i osprzętem. Rozstawy dźwigarów głównych, podpierających płyty stropowe są zwykle podane przez producenta. Wymiarować należy zgodnie z Tablicami PERI. Rozdeskowane pomieszczenie z podporami zabezpieczającymi. Słupek poręczy PERI łatwo przykręca się. Dźwigary PERI VT 20 i podpory stropowe PEP jako rusztowanie podporowe prefabrykowanych płyt stropowych. 22

25 Podciągi Przenoszące duże obciążenia połączenie kozła zastawczego z szyną perforowaną UZ umożliwia duże rozstawy. Deskowanie podciągów UZ z szyną perforowaną do podciągów o wysokościach do 80 cm. Przy pomocy systemowego deskowania podciągów UZ oraz kątownika zastawczego AW podciągi deskuje się szybko i ekonomicznie. Deskowanie UZ przystosowane jest do wszystkich przekrojów podciągów. Przy wysokościach podciągu do 80 cm nie wymagane są żadne ściągi. Do zadeskowania spodu podciągu można zastosować dźwigary lub krawędziaki. Przy podciągach bardzo szerokich szyny perforowane można ze sobą łączyć. Maksymalne szerokości podciągów 1x szyna perforowana UZ 80 = 45 cm 2x szyna perforowana UZ 80 = 135 cm 1x szyna perforowana UZ 129 = 95 cm Obowiązują dla deskowań o grubości 10 cm. Wyciąg z Tablic PERI. Dopuszczalne strefy wpływu [m] dla deskowania podciągów UZ. Wysokość podciągu d [m] 0 0,20 0,25 0,30 0,35 Grubość stropu h [m] 0,30 0,40 0,50 0,60 0,70 0,80 4,00 3,50 3,00 2,75 2,25 1,65 3,65 2,85 2,50 1,80 1,35 1,05 3,45 2,70 2,25 1,65 1,25 0,95 3,30 2,40 2,00 1,50 1,15 0,90 3,20 2,15 1,75 1,35 1,05 0,80 h d d = Grubość stropu h = Wysokość podciągu Przy wysokości podciągu 80 cm nie wymagane są żadne ściągi. 23

26 Zastosowania specjalne Zastawki Osprzęt budowlany PERI znacznie ułatwia wykonywanie zastawek brzegowych. Systemowo można zadeskować krawędzie stropów i małe wsporniki. Do krawędzi stropów PERI oferuje dwa systemy zastawcze: Słupek zastawczy 105 do zastawek brzegowych deskowania stropów. Grubości stropów do 50 cm. Trzpień nastawczy umożliwia dokładną regulację na grubość zastawki do 14 cm i rektyfikację zastawki. Wspornik zastawczy 2 do deskowania wspornikowych krawędzi stropów. Nakrętka wirowa do dokładnego nastawienia wysięgu wspornika lub grubości zastawki. Słupek klinowy służy do przenoszenia siły poprzecznej oraz zapewnia możliwość obniżenia przy rozdeskowaniu. Wspornik zastawczy 2 można używać również do zastawek brzegowych deskowania stropów. Trzpień nastawczy Słupek poręczy HSGP Nr art.: Słupek zastawczy 105 min. 0,10 m max. 0,50 m Słupek poręczy HSGP zabezpiecza skutecznie krawędzie stropów. Wyciąg z Tablic PERI. Dop. rozstawy [m] słupków zastawczych 105. Maksymalne odkształcenie na górnym końcu ograniczono do 3 mm. Grubość stropu d [m] 0,20 0,30 0,40 0,50 Z uwzględnieniem działania na słupek 1,45 1,10 0,90 0,80 siły zastępczej Bez uwzględnienia działania na słupek 3,00 1,60 1,20 1,00 siły zastępczej Zastawka o małym wysięgu ze wspornikiem zastawczym 2. Również zastawki brzegowe deskowania stropu można wykonać przy pomocy wspornika zastawczego 2. 24

27 Kątownik zastawczy AW ma wiele zastosowań. Z kątownikiem zastawczym AW wykonanie deskowania będzie bardziej racjonalne. Tradycyjne rozwiązania deskowania stropów oraz podciągów należą do przeszłości. Kątownik zastawczy AW do zastawek brzegowych deskowania stropów i podciągów. Otwory na gwoździe umożliwiają przymocowanie w każdym kierunku, zarówno do dźwigara wzdłuż, jak i do poszycia w poprzek dźwigara. Wyciąg z Tablic PERI. Dopuszczalne strefy wpływu [m] dla kątownika zastawczego AW. Kątownik zastawczy PERI w zastawce brzegowej stropu o grubości do 40 cm. Grubość stropu d [m] 0,20 0,25 Przybity do poszycia 21 mm Przybity do dźwigara lub krawędziaka Przymocowany zaciskiem AW 2,50 2,50 2,50 2,50 2,50 2,50 d Słupek poręczy AW zapewnia bezpieczne obarierowanie o wysokości 1,40 m. 0,30 1,50 2,50 2,50 0,35 0,90 1,60 2,50 0,40 0,60 1,05 2,50 Również w systemie SKYDECK, kątownik zastawczy AW można przybić do poszycia w każdym kierunku. 25

28 MULTIFLEX Dźwigary GT 24 Grubość stropu [m] Obciążenie q* [kn/m 2 ] 0,10 0,12 0,14 0,16 0,18 0,20 4,5 5,0 5,5 6,1 6,6 7,1 Rozstaw dźwigarów rozdzielczych a [m] 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,60 0,90 1,20 1,50 1,80 2,10 2,40 3,79 4,03 4,34 3,60 3,82 4,12 3,44 3,65 3,93 3,30 3,51 3,78 3,18 3,38 3,64 3,08 3,27 3,53 10,2 10,9 11,7 10,8 11,5 12,4 11,4 12,1 13,1 12,0 12,7 13,7 12,6 13,4 14,4 13,1 13,9 15,0 3,79 4,03 4,34 3,60 3,82 4,12 3,44 3,65 3,93 3,30 3,51 3,78 3,18 3,38 3,64 3,08 3,27 3,53 15,4 16,3 17,6 16,3 17,3 18,6 17,1 18,2 19,6 18,0 19,1 20,6 18,9 20,0 21,6 19,7 20,9 22,5 3,79 4,03 4,34 3,60 3,82 4,12 3,44 3,65 3,93 3,30 3,51 3,78 3,18 3,38 3,55 3,08 3,27 3,29 20,5 21,8 23,5 21,7 23,0 24,8 22,8 24,3 26,1 24,0 25,5 27,5 25,1 26,7 28,0 26,3 27,9 28,0 3,79 4,03 4,15 3,60 3,72 3,72 3,37 3,37 3,37 3,08 3,08 3,08 2,84 2,84 2,84 2,63 2,63 2,63 25,6 27,2 28,0 27,1 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 3,18 3,18 3,18 2,85 2,85 2,85 2,58 2,58 2,58 2,36 2,36 2,36 2,18 2,18 2,18 2,02 2,02 2,02 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 2,43 2,43 2,43 2,17 2,17 2,17 1,97 1,97 1,97 1,80 1,80 1,80 1,66 1,66 1,66 1,54 1,54 1,54 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 2,07 2,07 2,07 1,86 1,86 1,86 1,68 1,68 1,68 1,54 1,54 1,54 1,42 1,42 1,42 1,31 1,31 1,31 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 Rozstaw podpór c [m] Grubość stropu [m] Obciążenie q* [kn/m 2 ] 0,22 0,24 0,26 0,28 0,30 0,35 7,6 8,1 8,7 9,2 9,8 11,3 Rozstaw dźwigarów rozdzielczych a [m] Rozstaw podpór c [m] 0,60 0,90 1,20 1,50 1,80 2,10 2,40 0,75 0,625 0,50 0,625 0,50 0,40 0,625 0,50 0,40 0,625 0,50 0,40 0,625 0,50 0,40 0,50 0,40 2,99 3,18 3,42 3,09 3,33 3,59 3,02 3,25 3,50 2,95 3,17 3,42 2,88 3,11 3,35 2,96 3,19 13,7 14,5 15,7 15,1 16,3 17,5 15,7 16,9 18,2 16,2 17,5 18,8 16,9 18,2 19,6 20,1 21,6 2,99 3,18 3,42 3,09 3,33 3,59 3,02 3,25 3,50 2,95 3,17 3,39 2,88 3,11 3,19 2,75 2,75 20,5 21,8 23,5 22,7 24,4 26,3 23,5 25,3 27,3 24,3 26,2 28,0 25,3 27,3 28,0 28,0 28,0 2,99 3,06 3,06 2,87 2,87 2,87 2,69 2,69 2,69 2,54 2,54 2,54 2,39 2,39 2,39 2,06 2,06 27,4 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 2,45 2,45 2,45 2,29 2,29 2,29 2,16 2,16 2,16 2,03 2,03 2,03 1,91 1,91 1,91 1,65 1,65 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 1,88 1,88 1,88 1,76 1,76 1,76 1,65 1,65 1,65 1,56 1,56 1,56 1,47 1,47 1,47 1,26 1,26 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 1,43 1,43 1,43 1,34 1,34 1,34 1,26 1,26 1,26 1,19 1,19 1,19 1,12 1,12 1,12 0,96 0,96 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 1,22 1,22 1,22 1,15 1,15 1,15 1,08 1,08 1,08 1,02 1,02 1,02 0,96 0,96 0,96 0,82 0,82 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 26

29 MULTIFLEX Dźwigary GT 24 Grubość stropu [m] Obciążenie q* [kn/m 2 ] Rozstaw dźwigarów rozdzielczych a [m] Rozstaw podpór c [m] 0,60 0,90 1,20 1,50 1,80 2,10 2,40 0,40 0,45 0,50 0,60 0,70 0,80 0,90 1,00 12,9 14,4 16,0 19,1 22,2 25,4 28,5 31,4 0,50 0,40 0,50 0,40 0,50 0,40 0,50 0,40 0,50 0,40 0,50 0,40 0,50 0,40 0,50 0,40 2,83 3,05 2,73 2,94 2,64 2,84 2,42 2,44 2,10 2,10 1,84 1,84 1,64 1,64 1,49 1,49 21,9 23,6 23,6 25,5 25,3 27,3 27,8 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 2,42 2,42 2,15 2,15 1,94 1,94 1,63 1,63 1,40 1,40 1,23 1,23 1,09 1,09 0,99 0,99 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 1,81 1,81 1,62 1,62 1,46 1,46 1,22 1,22 1,05 1,05 0,92 0,92 0,82 0,82 0,74 0,74 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 1,45 1,45 1,29 1,29 1,17 1,17 0,98 0,98 0,84 0,84 0,74 0,74 0,66 0,66 0,59 0,59 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 1,11 1,11 0,99 0,99 0,89 0,89 0,75 0,75 0,64 0,64 0,56 0,56 0,50 0,50 0,46 0,46 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 0,85 0,85 0,76 0,76 0,68 0,68 0,57 0,57 0,49 0,49 0,43 0,43 0,38 0,38 0,35 0,35 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 0,72 0,72 0,65 0,65 0,58 0,58 0,49 0,49 0,42 0,42 0,37 0,37 0,33 0,33 0,30 0,30 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 * Obciążenie wg DIN 4421 Ciężar własny deskowania g = 0,40 kn/m 2 Ciężar mieszanki betonowej b = 26 kn/m 3 x d (m) Obciążenie zmienne p = 0,20 x b 1,5 p 5,0 kn/m 2 Obciążenie całkowite q = g + b + p Ugięcie zostało ograniczone do l/500. Podparcie dźwigarów głównych w węźle kratownicy. Dźwigary rozdzielcze przyjęto jako belki jednoprzęsłowe. Znaczenie wartości tablic: 2,87 dop. rozstaw dźwigarów głównych b [m] 28,0 obciążenie podpory [kn] b b Rozstaw dźwigarów głównych Rozstaw dźwigarów rozdzielczych a a a a Długości dźwig. Nr art. 0,90m ,20m ,50m ,80m ,10m ,40m ,70m ,00m ,30m ,60m ,90m ,20m ,50m ,80m ,10m ,40m ,70m ,00m c c c Rozstaw podpór 27

30 MULTIFLEX Dźwigary VT 20K Grubość stropu [m] Obciążenie q* [kn/m 2 ] 0,10 0,12 0,14 0,16 0,18 0,20 4,5 5,0 5,5 6,1 6,6 7,1 Rozstaw dźwigarów rozdzielczych a [m] 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,60 0,90 1,20 1,50 1,80 2,10 2,40 3,10 3,30 3,55 2,94 3,13 3,37 2,81 2,99 3,22 2,70 2,87 3,09 2,60 2,77 2,98 2,52 2,68 2,89 8,4 8,9 9,6 8,9 9,4 10,1 9,3 9,9 10,7 9,8 10,4 11,2 10,3 10,9 11,8 10,7 11,4 12,3 3,10 3,30 3,55 2,94 3,13 3,37 2,81 2,99 3,22 2,70 2,87 3,09 2,60 2,77 2,98 2,52 2,68 2,89 12,6 13,4 14,4 13,3 14,1 15,2 14,0 14,9 16,0 14,7 15,6 16,9 15,4 16,4 17,7 16,1 17,1 18,4 3,10 3,30 3,55 2,94 3,13 3,37 2,81 2,99 3,22 2,70 2,87 3,03 2,60 2,77 2,79 2,52 2,58 2,58 16,8 17,8 19,2 17,7 18,8 20,3 18,7 19,9 21,4 19,6 20,9 20,6 21,8 22,0 21,5 22,0 22,0 22,0 3,10 3,26 3,26 2,92 2,92 2,92 2,65 2,65 2,65 2,42 2,42 2,42 2,23 2,23 2,23 2,07 2,07 2,07 21,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 2,50 2,50 2,50 2,24 2,24 2,24 2,03 2,03 2,03 1,86 1,86 1,86 1,71 1,71 1,71 1,59 1,59 1,59 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 1,91 1,91 1,91 1,71 1,71 1,71 1,55 1,55 1,55 1,42 1,42 1,42 1,30 1,30 1,30 1,21 1,21 1,21 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 1,54 1,54 1,54 1,38 1,38 1,38 1,25 1,25 1,25 1,15 1,15 1,15 1,06 1,06 1,06 0,98 0,98 0,98 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 Rozstaw podpór c [m] Grubość stropu [m] Obciążenie q* [kn/m 2 ] 0,22 0,24 0,26 0,28 0,30 0,35 7,6 8,1 8,7 9,2 9,8 11,3 Rozstaw dźwigarów rozdzielczych a [m] Rozstaw podpór c [m] 0,60 0,90 1,20 1,50 1,80 2,10 2,40 0,75 0,625 0,50 0,625 0,50 0,40 0,625 0,50 0,40 0,625 0,50 0,40 0,625 0,50 0,40 0,50 0,40 2,45 2,60 2,80 2,53 2,73 2,94 2,47 2,66 2,86 2,41 2,60 2,80 2,36 2,54 2,74 2,42 2,61 11,2 11,9 12,8 12,4 13,3 14,3 12,8 13,8 14,9 13,3 14,3 15,4 13,8 14,9 16,0 16,4 17,7 2,45 2,60 2,80 2,53 2,73 2,94 2,47 2,66 2,82 2,41 2,60 2,66 2,36 2,50 2,50 2,16 2,16 16,8 17,8 19,2 18,5 20,0 21,5 19,2 20,7 22,0 19,9 21,5 22,0 20,7 22,0 22,0 22,0 22,0 2,41 2,41 2,41 2,25 2,25 2,25 2,12 2,12 2,12 2,00 2,00 2,00 1,88 1,88 1,88 1,62 1,62 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 1,92 1,92 1,92 1,80 1,80 1,80 1,69 1,69 1,69 1,60 1,60 1,60 1,50 1,50 1,59 1,30 1,30 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 1,48 1,48 1,48 1,38 1,38 1,38 1,30 1,30 1,30 1,23 1,23 1,23 1,15 1,15 1,15 1,00 1,00 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 1,13 1,13 1,13 1,05 1,05 1,05 0,99 0,99 0,99 0,93 0,93 0,93 0,88 0,88 0,88 0,76 0,76 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 0,91 0,91 0,91 0,85 0,85 0,85 0,80 0,80 0,80 0,76 0,76 0,76 0,71 0,71 0,71 0,61 0,61 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 28

31 MULTIFLEX Dźwigary VT 20K Grubość stropu [m] Obciążenie q* [kn/m 2 ] Rozstaw dźwigarów rozdzielczych a [m] Rozstaw podpór c [m] 0,60 0,90 1,20 1,50 1,80 2,10 2,40 0,40 0,45 0,50 12,9 14,4 16,0 0,50 0,40 0,50 0,40 0,50 0,40 2,32 2,50 2,23 2,40 2,16 2,29 17,9 19,3 19,3 20,8 20,7 22,0 1,90 1,90 1,69 1,69 1,53 1,53 22,0 22,0 22,0 22,0 22,0 22,0 1,42 1,42 1,27 1,27 1,15 1,15 22,0 22,0 22,0 22,0 22,0 22,0 1,14 1,14 1,02 1,02 0,92 0,92 22,0 22,0 22,0 22,0 22,0 22,0 0,87 0,87 0,78 0,78 0,70 0,70 22,0 22,0 22,0 22,0 22,0 22,0 0,67 0,67 0,59 0,59 0,54 0,54 22,0 22,0 22,0 22,0 22,0 22,0 0,54 0,54 0,48 0,48 0,43 0,43 22,0 22,0 22,0 22,0 22,0 22,0 * Obciążenie wg DIN 4421 Ciężar własny deskowania g = 0,40 kn/m 2 Ciężar mieszanki betonowej b = 26 kn/m 3 x d (m) Obciążenie zmienne p = 0,20 x b 1,5 p 5,0 kn/m 2 Obciążenie całkowite q = g + b + p Ugięcie zostało ograniczone do l/500. Dźwigary rozdzielcze przyjęto jako belki jednoprzęsłowe. Znaczenie wartości tablic: 2,25 dop. rozstaw dźwigarów głównych b [m] 22,0 obciążenie podpory [kn] Długości dźwig. Nr art. 1,45m ,15m ,45m ,65m ,90m ,30m ,60m ,90m ,50m ,90m ,90m b b Rozstaw dźwigarów głównych a Rozstaw dźwigarów rozdzielczych a a a c Rozstaw podpór c c 29

32 Podpory stropowe PEP 20 Dopuszczalne obciążenie podpory [kn] wg Świadectwa z badań technicznych PEP PEP PEP PEP PEP 20 N 260* PEP 20 N 300* PEP 20 N 350* PEP 20 G 410* Długość L = 1,51-2,60 m L = 1,71-3,00 m L = 1,96-3,50 m L = 2,21-4,00 m L = 2,71-5,00 podpory Rura Rura Rura Rura Rura Rura Rura Rura Rura Rura [m] zewnętrzna wewnętrzna zewnętrzna wewnętrzna zewnętrzna wewnętrzna zewnętrzna wewnętrzna zewnętrzna wewnętrzna na dole na dole na dole na dole na dole na dole na dole na dole na dole na dole 1,60 35,0 35,0 1,70 35,0 35,0 1,80 35,0 35,0 35,0 35,0 1,90 35,0 35,0 35,0 35,0 2,00 33,5 35,0 35,0 35,0 35,0 35,0 2,10 31,9 35,0 32,2 35,0 35,0 35,0 2,20 30,9 35,0 30,5 35,0 35,0 35,0 2,30 29,8 35,0 29,0 35,0 35,0 35,0 35,0 35,0 2,40 28,6 35,0 27,8 35,0 35,0 35,0 35,0 35,0 2,50 27,1 32,9 26,9 35,0 35,0 35,0 35,0 35,0 2,60 24,8 29,4 26,1 35,0 33,8 35,0 35,0 35,0 2,70 24,9 31,7 32,4 35,0 35,0 35,0 2,80 23,3 28,5 31,2 35,0 35,0 35,0 35,0 35,0 2,90 21,6 25,7 30,2 35,0 35,0 35,0 35,0 35,0 3,00 20,0 23,2 29,2 35,0 35,0 35,0 35,0 35,0 3,10 27,5 34,6 33,6 35,0 35,0 35,0 3,20 25,7 31,5 32,5 35,0 35,0 35,0 3,30 24,1 28,8 31,2 35,0 35,0 35,0 3,40 22,4 26,4 29,6 35,0 35,0 35,0 3,50 20,7 24,1 27,8 33,9 35,0 35,0 3,60 26,1 31,2 35,0 35,0 3,70 24,5 28,9 35,0 35,0 3,80 23,0 26,8 35,0 35,0 3,90 21,6 24,8 35,0 35,0 4,00 20,1 22,8 34,2 35,0 4,10 32,3 35,0 4,20 30,6 35,0 4,30 28,9 34,0 4,40 27,4 31,9 4,50 26,0 29,9 4,60 24,6 28,1 4,70 23,4 26,4 4,80 22,1 24,9 4,90 20,9 23,4 5,00 20,0 21,8 Wszystkie podpory PEP 20 odpowiadają klasie D wg DIN EN 1065, tzn. że dopuszczalne obciążenie podpory przy każdej długości wynosi co najmniej 20 kn. Przy stosowaniu stołów stropowych PERI, dzięki utwierdzeniu podpór w głowicach uchylnych lub w głowicach UNIPORTAL, dopuszczalne obciążenie podpory PEP 20 przy każdej długości wynosi co najmniej 30 kn. *Stosowanie podpór klas N i G ustawianych rurą wewnętrzną do dołu jest możliwe wyłącznie w stołach stropowych PERI oraz w deskowaniu SKYDECK (z głowicami przykręconymi do podpór). 30

33 Podpory stropowe PEP 30 Dopuszczalne obciążenie podpory [kn] wg Świadectwa z badań technicznych PEP PEP PEP PEP PEP PEP 30 G 300* PEP 30 G 350* Długość L = 0,96-1,50 m L = 1,46-2,50 m L = 1,71-3,00 m L = 1,96-3,50 m L = 2,21-4,00 podpory Rura Rura Rura Rura Rura Rura Rura Rura Rura Rura [m] zewnętrzna wewnętrzna zewnętrzna wewnętrzna zewnętrzna wewnętrzna zewnętrzna wewnętrzna zewnętrzna wewnętrzna na dole na dole na dole na dole na dole na dole na dole na dole na dole na dole 1,00 35,0 35,0 1,10 35,0 35,0 1,20 35,0 35,0 1,30 34,9 35,0 1,40 34,2 35,0 1,50 33,5 35,0 40,0 40,0 1,60 40,0 40,0 1,70 40,0 40,0 1,80 40,0 40,0 40,0 40,0 1,90 38,5 40,0 40,0 40,0 2,00 36,8 40,0 40,0 40,0 40,0 40,0 2,10 35,3 40,0 40,0 40,0 40,0 40,0 2,20 34,4 40,0 40,0 40,0 40,0 40,0 2,30 33,3 40,0 40,0 40,0 40,0 40,0 40,0 40,0 2,40 32,1 37,6 40,0 40,0 40,0 40,0 40,0 40,0 2,50 30,1 34,8 39,9 40,0 40,0 40,0 40,0 40,0 2,60 38,8 40,0 40,0 40,0 40,0 40,0 2,70 37,4 40,0 40,0 40,0 40,0 40,0 2,80 35,8 40,0 40,0 40,0 40,0 40,0 2,90 33,2 37,2 40,0 40,0 40,0 40,0 3,00 30,4 33,8 40,0 40,0 40,0 40,0 3,10 40,0 40,0 40,0 40,0 3,20 37,6 40,0 40,0 40,0 3,30 35,0 37,6 40,0 40,0 3,40 32,3 34,6 40,0 40,0 3,50 30,0 31,6 40,0 40,0 3,60 40,0 40,0 3,70 40,0 40,0 3,80 37,4 40,0 3,90 34,8 37,0 4,00 32,2 33,9 Wszystkie podpory PEP 30 odpowiadają klasie E wg DIN EN 1065, tzn. że dopuszczalne obciążenie podpory przy każdej długości wynosi co najmniej 30 kn. Przy stosowaniu stołów stropowych PERI, dzięki utwierdzeniu podpór w głowicach uchylnych lub w głowicach UNIPORTAL, dopuszczalne obciążenie podpory PEP 30 przy każdej długości wynosi co najmniej 40 kn. *Stosowanie podpór klas N i G ustawianych rurą wewnętrzną do dołu jest możliwe wyłącznie w stołach stropowych PERI oraz w deskowaniu SKYDECK (z głowicami przykręconymi do podpór). 31

34 Podpory stropowe MULTIPROP 250, 350, 480, 625 Dopuszczalne obciążenie podpory [kn] wg Świadectwa z badań technicznych MP 250 MP 350 MP 480 MP 625 l = 1,45-2,50 m l = 1,95-3,50 m l = 2,60-4,80 m l = 4,30-6,25 m Długość Rura Rura Rura Rura Rura Rura Rura Rura podpory zewnętrzna wewnętrzna zewnętrzna wewnętrzna zewnętrzna wewnętrzna zewnętrzna wewnętrzna [m] na dole na dole na dole na dole na dole na dole na dole na dole 1,45 73,3 76,2 1,50 73,3 76,2 1,60 73,3 76,2 1,70 73,3 76,2 1,80 71,7 76,2 1,90 68,6 76,2 1,95 67,0 76,2 88,3 87,4 2,00 65,4 76,2 88,3 87,4 2,10 63,8 74,6 83,0 87,4 2,20 62,2 73,0 77,7 87,4 2,30 61,1 70,5 72,9 86,6 2,40 60,6 67,0 68,6 85,1 2,50 60,0 63,6 64,4 83,5 2,60 61,9 80,7 85,9 71,4 2,70 59,3 77,8 81,2 71,1 2,80 57,5 74,9 76,5 70,8 2,90 55,7 71,9 71,8 70,4 3,00 54,3 68,3 67,1 70,1 3,10 52,9 64,6 63,0 69,4 3,20 51,4 60,0 58,9 68,6 3,30 49,8 55,4 54,8 67,9 3,40 46,4 50,3 52,5 66,2 3,50 42,9 45,1 50,2 64,5 3,60 47,9 62,8 3,70 46,0 58,6 3,80 44,2 54,4 3,90 42,3 50,2 4,00 40,4 46,9 4,10 38,5 43,7 4,20 36,6 40,4 4,30 34,8 38,2 56,2 44,6 4,40 32,9 36,0 54,7 44,6 4,50 31,1 33,7 53,1 44,6 4,60 29,3 31,5 50,9 43,8 4,70 27,4 29,3 48,8 43,0 4,80 25,6 27,1 46,4 42,1 4,90 43,8 41,2 5,00 41,2 40,3 5,10 38,6 38,8 5,20 36,1 37,3 5,30 Podpory MULTIPROP wg Świadectwa z badań technicznych 33,8 35,9 odpowiadają następującym klasom: 5,40 MP 250 klasa T 25 MP 480 klasa T 45 31,9 34,5 5,50 MP 350 klasa T 35 MP 625 klasa T 60 29,9 33,1 5,60 28,4 31,6 Uwaga: 5,70 Do odciążenia podpory obciążonej siłą > 60 kn zaleca się użycie 26,9 30,1 5,80 klucza do nakrętki HD (nr art ). 25,5 28,6 5,90 24,3 27,0 Przy stosowaniu stołów stropowych PERI, dzięki utwierdzeniu podpór 6,00 w głowicach uchylnych lub w głowicach UNIPORTAL, dopuszczalne 23,1 25,4 6,10 obciążenia podpór MULTIPROP przy każdej długości wynoszą: 22,0 24,1 6,20 MP 350 co najmniej 56 kn, MP 480 co najmniej 36 kn. 20,9 22,8 6,25 20,4 22,1 32

35 Poszycie: sklejka 21 mm Moduł E i dopuszczalne naprężenia zginające σ należy przyjmować w zależności od jakości i wilgotności płyty (patrz Tablice PERI, str. 8) 0,0068 q L 4 max. ugięcie f = E I max. moment M = 0,1071 q L 2 (obowiązuje dla co najmniej 3 przęseł) L L L L L L L f f E = 3000 N/mm 2 E = 4000 N/mm 2 E = 5000 N/mm 2 E = 6000 N/mm 2 E = 7000 N/mm 2 E = 8000 N/mm 2 10,7 8,0 6,4 5,3 4,6 4,0 75 cm 70 cm 65 cm 60 cm 55 cm 50 cm 45 cm 9,3 7,0 5,6 4,7 4,0 3,5 8,0 6,0 4,8 4,0 3,4 3,0 6,7 5,3 5,0 4,0 4,0 3,2 3,3 2,7 2,9 2,3 2,5 2,0 ROZPIĘTOŚĆ L 40 cm σ = 13 N/mm 2 σ = 11 N/mm 2 σ = 9 N/mm 2 4,0 3,0 2,4 2,0 1,7 1,5 35 cm σ = 7 N/mm2 σ = 5 N/mm2 Ugięcie f [mm] 2,7 1,3 0,0 2,0 1,0 0,0 1,6 0,8 0,0 1,3 0,7 0,0 1,1 0,6 0,0 1,0 0,5 0,0 30 cm 25 cm Deskowanie ścienne Deskowanie stropowe Parcie mieszanki Grubość stropu d [cm] betonowej q [kn/m 2 ] 33

36 Ciężar kg Nr art. Dźwigary kratowe GT 24 Zakończone okuciami stalowymi. Świadectwo dopuszczenia nr Z dop. Q c = 14,0 kn* dop. Q t = 13,0 kn** dop. M = 7,0 knm I y = 8000 cm 4 * Q c = dopuszczalna siła poprzeczna dla krzyżulca ściskanego **Q t = dopuszczalna siła poprzeczna dla krzyżulca rozciąganego Długości nominalne 0,60 m RF 4, ,90 m 5, ,20 m 7, Dla rozróżnienia dźwigary GT 24 o po- 1,50 m 8, wszechnie stosowanych długościach 1,80 m 10, są oznaczone kolorowymi paskami. 2,10 m 12, ,40 m 14, brązowy 2,70 m 15, szary 3,00 m 17, niebieski 3,30 m 19, czerwony 3,60 m 21, zielony 3,90 m 23, ,20 m 24, ,50 m 26, ,80 m 28, ,10 m 30, ,40 m 31, ,70 m 33, ,00 m 35, GT 24 długość specjalna 5,90/m ,00-17,80 m Łączenie dźwigara GT Koniec dźwigara = wymiar modułu węzłowego Styk w dźwigarze o długości specjalnej Okucie stalowe GT 24, ocynk. 0, Do zabezpieczenia końców pasów obciętego dźwigara GT

37 Ciężar kg Nr art. Dźwigary VT 20K Zakończone okuciami stalowymi. Świadectwo dopuszczenia nr Z dop. Q = 11,0 kn dop. M = 5,0 knm I y = 4290 cm Długości nominalne 1,45m 8, ,15m 12, ,45m 14, ,65m 15, ,90m 17, ,30m 19, ,60m 21, ,90m 23, ,50m 26, ,90m 28, ,90m 34, Cięcie dźwigara VT Dźwigary VT 16K* Zakończone okuciami stalowymi. Świadectwo dopuszczenia nr Z dop. Q = 8,5 kn dop. M = 3,5 knm I y = 2420 cm * Nie jest już produkowany. 80 Długości nominalne 2,45m 11, ,90m 13, ,30m 15, ,60m 16, ,90m 17, ,90m 22, ,90m 27, Cięcie dźwigara VT

38 MULTIFLEX i osprzęt Ciężar kg Nr art. Głowica krzyżowa 20/24 S, ocynk. 3, Wymagana średnica otworu w płycie Z blokadą sprężystą. krańcowej podpory wynosi ø 40 mm. Do stabilnego podpierania jednego lub dwóch dźwigarów GT 24 lub VT 20K. Minimalny zakład dźwigarów wynosi dla GT 24-32,6 cm, a dla VT 20K - 30,0 cm. ø ø Głowica krzyżowa 20/24, ocynk. 3, Bez blokady sprężystej. Osprzęt: Sworzeń ø 14x107, ocynk. 0, Zawleczka 4/1, ocynk. 0, Głowica zaczepowa 24 S, ocynk. 1, Wymagana średnica otworu w płycie Z blokadą sprężystą. krańcowej podpory wynosi ø 40 mm. Do pośredniego podpierania dźwigara GT 24 bez przybijania podpory do dźwigara. Głowica zaczepowa 24 L, ocynk. 1, Bez blokady sprężystej. Osprzęt: Sworzeń ø 14x107, ocynk. 0, Zawleczka 4/1, ocynk. 0, Głowice zaczepowe 24 S i 24 L umożliwiają podpieranie dźwigara GT 24 między węzłami, przy reakcji podporowej wynoszącej 28 kn. 36

39 Ciężar kg Nr art. Głowica krzyżowa 16 S, ocynk.* 3, Wymagana średnica otworu w płycie Z blokadą sprężystą. krańcowej podpory wynosi ø 40 mm. Do stabilnego podpierania jednego lub dwóch dźwigarów VT 16K. Minimalny zakład dźwigarów wynosi 30,0 cm. * Nie jest już produkowany. ø Głowica krzyżowa 16, ocynk.* 2, Bez blokady sprężystej. * Nie jest już produkowany. Osprzęt: Sworzeń ø 14x107, ocynk. 0, Zawleczka 4/1, ocynk. 0, Głowica zaczepowa 16/20 S, ocynk. 1, Wymagana średnica otworu w płycie Z blokadą sprężystą. krańcowej podpory wynosi ø 40 mm. Do pośredniego podpierania dźwigara VT 20K lub VT 16K bez przybijania podpory do dźwigara. Głowica zaczepowa 16/20, ocynk. 0, Bez blokady sprężystej. Osprzęt: Sworzeń ø 14x107, ocynk. 0, Zawleczka 4/1, ocynk. 0,

40 Ciężar kg Nr art. Głowica opadowa 20/24, ocynk. 5, Do stabilnego podpierania jednego lub dwóch dźwigarów GT 24 lub VT 20K. Minimalny zakład dźwigarów wynosi dla GT 24-32,6 cm, a dla VT 20K - 30,0 cm. Skok opadowy: 4 cm 85 ø Skok opadowy 40 Osprzęt: Sworzeń ø 14x107, ocynk. 0, Zawleczka 4/1, ocynk. 0, Głowica krzyżowa PEP 10/VT 20, ocynk. 1, Z zapadką zabezpieczającą. Do stabilnego podpierania jednego lub dwóch dźwigarów VT 20K VT 20 2 VT 20 Widełki montażowe GT/VT, ocynk. 2, Do montażu deskowania MULTIFLEX z dźwigarami GT 24, VT 20K i VT 16K. 95 ø 34 Widełki montażowe 24, ocynk. 3, Do montażu deskowania MULTIFLEX z dźwigarami GT 24. ø

41 Ciężar kg Nr art. Jarzmo podwójne 16-25, ocynk. 0, Do mocowania dwóch dźwigarów GT 24, VT 20K lub VT 16K do głowic krzyżowych 20/24 (S) lub 16 (S) Sworzeń ø 14x107, ocynk. 0, Do łączenia głowic krzyżowych i zaczepowych z podporami ø 26 ø 14 ø 5 Zawleczka 4/1, ocynk. 0, Do sworzni o średnicach do ø 25 mm ø 4 Słupek poręczy 9, Przykręcany do stropów, do deskowania stropowego lub do pomostów grubości do 42 cm min. 20 max

42 Ciężar kg Nr art. Trójnóg uniwersalny, ocynk. 9, Do podpór o przekrojach od ø 48 mm do 120 mm oraz podpór MULTIPROP ze stopkami MP Stosowany tylko jako pomoc przy ustawianiu podpór! ø Trójnóg, ocynk.* 8, Do podpór o średnicach od ø 57 mm do ø 89 mm *tylko do dzierżawy Stosowany tylko jako pomoc przy ustawianiu podpór! Trójnóg PEP 10, ocynk. 5, Do PEP 10 podpór o średnicach od ø 44 mm do ø 64 mm. 640 Stosowany tylko jako pomoc przy ustawianiu podpór! Klamra stężenia, ocynk. 1, Do stężania podpór o średnicach od ø 48 do ø 76 mm. 186 Deska max. 30 min. ø 48 max. ø Dla desek o przekroju do 3/15 cm. 400 Klamra stężenia HL, ocynk. 2, Do stężania podpór o średnicach od ø 76 do ø 89 mm i o przekrojach od 100 mm do 120 mm. max. 120 min. ø Dla desek o przekroju do 3/15 cm Deska max

43 Ciężar kg Nr art. Wózek roboczy ASW , W komplecie: 1 Trawersa ASW 140/220 (1x) 32, Rama podstawowa ASW 160/190 (1x) 18, Rama pionowa ASW 70/90 (6x) 4, Rama pionowa ASW 70/120 (6x) 4, Podest wejściowy ASW 190 (2x) 14, Zestaw krawężników ASW 70/190 (1x) 8, Poręcz podwójna ASW 190 (4x) 5, Stężenie ASW 210 (3x) 2, Poręcz ASW 190 (2x) 2, Klamra ASW 60 (8x) 0, Balast ASW 10 kg (12x) 10, Opakowanie: Paleta słupkowa USP 104, ocynk. 65, W komplecie: Pas napinający 25x5750 mm (1x) 0, Rura stalowa ø 48,3x3,2 L=1,0 m 3, do przedłużania słupków (6x). Max. wys. poziomu roboczego: 4,65 m Max. wys. wózka: 6,65 m Zmiana poziomu roboczego jest możliwa w 30-cm module Paleta słupkowa USP 104, ocynk. Stosować zgodnie z DTR! Sprzęt pomocniczy wg Dz. U. Nr 13, poz. 93 Nośność nominalna: 1200 kg Wózek roboczy 77, Wysokość poziomu roboczego: max. 2,00 m Obciążenie użytkowe: 100 kg/m 2 Wysokość poręczy 980 ø Wysokość poziomu pomostu roboczego

44 System zastawczy AW, Deskowanie podciągów UZ Ciężar kg Nr art. Kątownik zastawczy AW 1, Pokryty białą farbą proszkową. Do zastawek brzegowych deskowania stropów o grubości do 40 cm. Przybijany lub przykręcany do poszycia deskowania Otwór na wkręt ø 6,5 Otwór na gwóźdź ø 3, Wspornik dźwigarowy AW 1, Osadzany w kątowniku zastawczym AW do ustawiania poziomu dźwigara zastawki Zacisk AW , Z integralną nakrętką trójskrzydełkową. Do mocowania kątownika zastawczego AW do dźwigara lub krawędziaka o grubości od 8 cm do 10 cm Słupek poręczy AW 7, Osadzany jednym końcem w kątowniku zastawczym AW i zabezpieczany integralnym suwakiem, a na drugim końcu przybijany do poszycia Otwór na gwóźdź min. 40 max

45 500 Ciężar kg Nr art. Kozioł zastawczy UZ 40 12, W komplecie: integralny ściąg hakowy z nakrętką. ø 17 ø ø Dopuszczalny rozstaw - patrz Tablice PERI 500 Szyna perforowana UZ 80 7, Do podciągów o szerokościach do 40 cm. Przy szerokościach powyżej 40 cm szyny można łączyć ze sobą. 81, ø 14 ø 7 50 Szyna perforowana UZ , Do podciągów o szerokościach do 90 cm. Przy szerokościach powyżej 90 cm szyny można łączyć ze sobą , x70= ø 14 ø 7 50 Poprzecznica UZ 100 9, Do podpierania dwóch pojedynczych lub dwóch podwójnych dźwigarów GT Przykręcana do podpór stropowych i systemowych rusztowań podporowych. ø 14 43

46 MULTIPROP i osprzęt Ciężar kg Nr art. Podpory MULTIPROP MP Aluminiowe. Stosowane jako pojedyncze podpory stropowe lub w połączeniu z ramami MRK jako podpory ramowe stołów stropowych i rusztowań podporowych. MULTIPROP MP , (0,80-1,20 m) MULTIPROP MP , (1,45-2,50 m) MULTIPROP MP , (1,95-3,50 m) MULTIPROP MP , (2,60-4,80 m) MULTIPROP MP , (4,30-6,25 m) 10 ø Płyta krańcowa ø 40 ø 14 B A L min. L max. A B MP MP MP MP MP ø Stopka MP 50 8, Z zamkami sprężystymi. 150 ø12, L min L max Przekrój poprzeczny 500 Do przedłużania podpór stropowych z płytami krańcowymi grubości 6-10 mm. ø 89 ø42 44
