1 SERIA QUANTUM C MOC ZNAMIONOWA KM

2 Silniki czterocylindrowe o wysokim momencie obrotowym przy niskiej prędkości obrotowej i niskim zużyciu paliwa to recepta na sukces ciągników serii QUANTUM C. Doskonała zwrotność. Mały rozstaw osi i niewielki promień skrętu zapewniają doskonałe właściwości manewrowe ciągników serii QUANTUM C. Duży prześwit. Dzięki dużemu prześwitowi pod maszyną ciągniki QUANTUM C nadają się idealnie do wykonywania prac w rzędach roślin lub w pokosach ściętej uprawy bez ryzyka uszkodzenia rośliny. Niska konstrukcja kabiny. Wysokość kabiny wynosząca 2,42 m umożliwia łatwy wjazd ciągnikiem do niskich zabudowań i tuneli foliowych. Wersja ze składaną ramą zabezpieczającą jest jeszcze niższa. CIĄGNIK CASE IH QUANTUM C: MASZYNA O WYSOKIEJ WYDAJNOŚCI DO KAŻDEGO ZADANIA. Dostępny przedni TUZ i WOM. Mocowany na podwoziu podnośnik o dużym udźwigu w połączeniu z wałem odbioru mocy o prędkości 1000 obr./min daje jeszcze więcej możliwości zwiększenia wydajności. Wszechstronna hydraulika. Dzięki wyborowi dodatkowych zaworów hydraulicznych, montowanych z tyłu lub między osiami, przepływ hydrauliczny zapewnia odpowiednią kontrolę nawet wysoce zaawansowanych technologicznie maszyn. Prędkości obrotowe WOM dla każdego narzędzia. Dostępne są następujące prędkości obrotowe WOM: 540 i 540 Economy w przypadku niskiego zapotrzebowania na moc, 1000 w przypadku wysokiego zapotrzebowania na moc oraz prędkość zależna WOM dla narzędzi specjalistycznych. Wybór przekładni. Wydajność można jeszcze bardziej zwiększyć, zamawiając skrzynię Powershuttle z 2-stopniowym systemem prędkości Powershift lub przekładnię z biegami pełzającymi dla maksymalnej precyzji podczas wykonywania prac z małą prędkością.

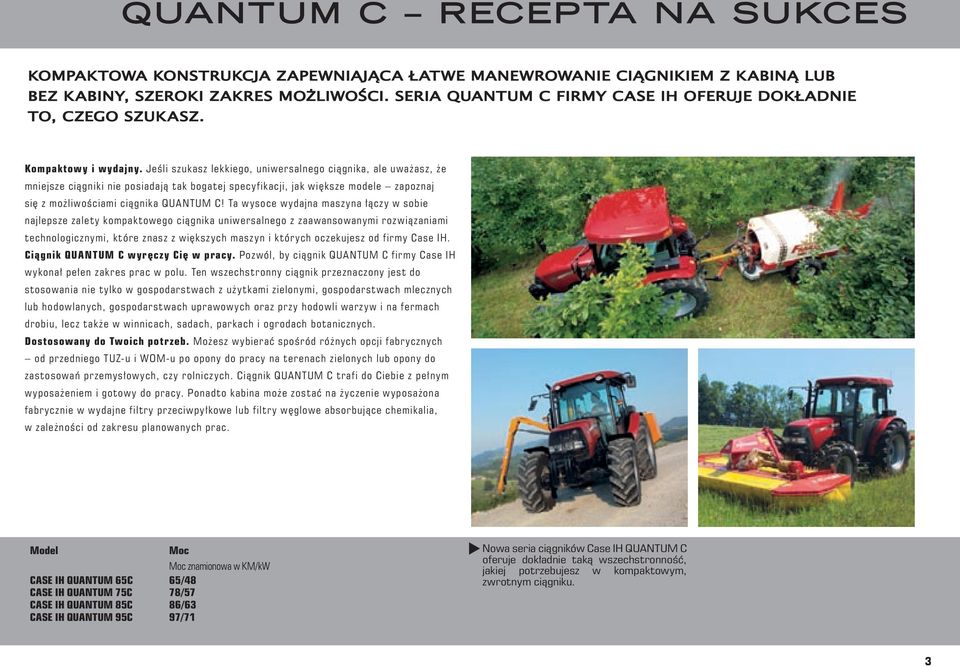

3 QUANTUM C RECEPTA NA SUKCES KOMPAKTOWA KONSTRUKCJA ZAPEWNIAJĄCA ŁATWE MANEWROWANIE CIĄGNIKIEM Z KABINĄ LUB BEZ KABINY, SZEROKI ZAKRES MOŻLIWOŚCI. SERIA QUANTUM C FIRMY CASE IH OFERUJE DOKŁADNIE TO, CZEGO SZUKASZ. Kompaktowy i wydajny. Jeśli szukasz lekkiego, uniwersalnego ciągnika, ale uważasz, że mniejsze ciągniki nie posiadają tak bogatej specyfikacji, jak większe modele zapoznaj się z możliwościami ciągnika QUANTUM C! Ta wysoce wydajna maszyna łączy w sobie najlepsze zalety kompaktowego ciągnika uniwersalnego z zaawansowanymi rozwiązaniami technologicznymi, które znasz z większych maszyn i których oczekujesz od firmy Case IH. Ciągnik QUANTUM C wyręczy Cię w pracy. Pozwól, by ciągnik QUANTUM C firmy Case IH wykonał pełen zakres prac w polu. Ten wszechstronny ciągnik przeznaczony jest do stosowania nie tylko w gospodarstwach z użytkami zielonymi, gospodarstwach mlecznych lub hodowlanych, gospodarstwach uprawowych oraz przy hodowli warzyw i na fermach drobiu, lecz tak że w winnicach, sadach, parkach i ogrodach botanicznych. Dostosowany do Twoich potrzeb. Możesz wybierać spośród różnych opcji fabrycznych od przedniego TUZ-u i WOM-u po opony do pracy na terenach zielonych lub opony do zastosowań przemysłowych, czy rolniczych. Ciągnik QUANTUM C trafi do Ciebie z pełnym wyposażeniem i gotowy do pracy. Ponadto kabina może zostać na życzenie wyposażona fabrycznie w wydajne filtry przeciwpyłkowe lub filtry węglowe absorbujące chemikalia, w zależności od zakresu planowanych prac. Model Moc Moc znamionowa w KM/kW CASE IH QUANTUM 65C 65/48 CASE IH QUANTUM 75C 78/57 CASE IH QUANTUM 85C 86/63 CASE IH QUANTUM 95C 97/71 Nowa seria ciągników Case IH QUANTUM C oferuje dokładnie taką wszechstronność, jakiej potrzebujesz w kompaktowym, zwrotnym ciągniku.

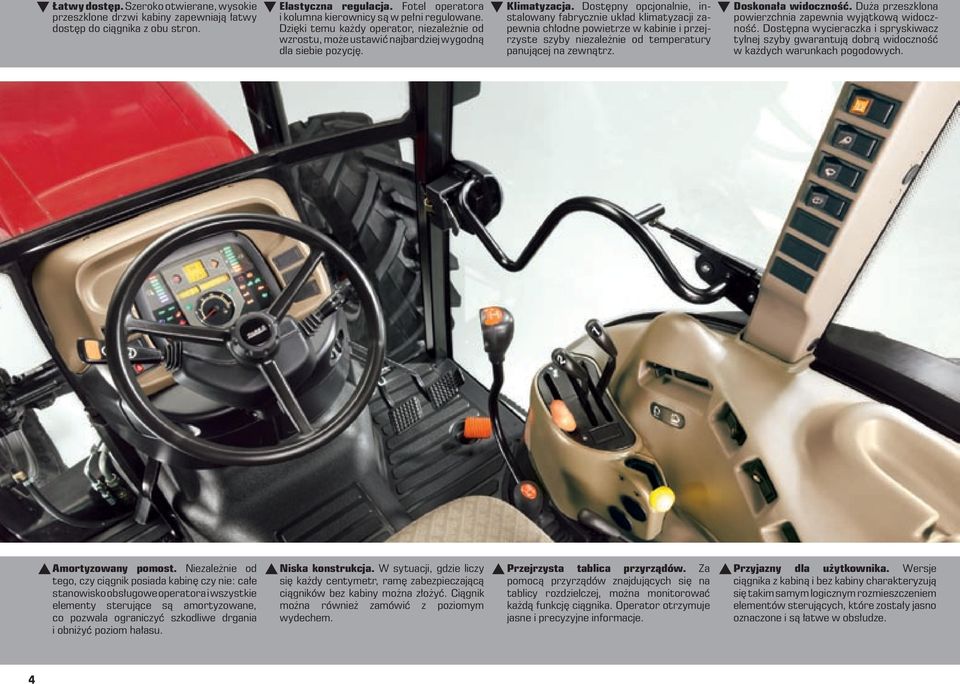

4 Łatwy dostęp. Szeroko otwierane, wysokie przeszklone drzwi kabiny zapewniają łatwy dostęp do ciągnika z obu stron. Elastyczna regulacja. Fotel operatora i kolumna kierownicy są w pełni regulowane. Dzięki temu każdy operator, niezależnie od wzrostu, może ustawić najbardziej wygodną dla siebie pozycję. Klimatyzacja. Dostępny opcjonalnie, instalowany fabrycznie układ klimatyzacji zapewnia chłodne powietrze w kabinie i przejrzyste szyby niezależnie od temperatury panującej na zewnątrz. Doskonała widoczność. Duża przeszklona powierzchnia zapewnia wyjątkową widoczność. Dostępna wycieraczka i spryskiwacz tylnej szyby gwarantują dobrą widoczność w każdych warunkach pogodowych. Amortyzowany pomost. Niezależnie od tego, czy ciągnik posiada kabinę czy nie: całe stanowisko obsługowe operatora i wszystkie elementy sterujące są amortyzowane, co pozwala ograniczyć szkodliwe drgania i obniżyć poziom hałasu. Niska konstrukcja. W sytuacji, gdzie liczy się każdy centymetr, ramę zabezpieczającą ciągników bez kabiny można złożyć. Ciągnik można również zamówić z poziomym wydechem. Przejrzysta tablica przyrządów. Za pomocą przyrządów znajdujących się na tablicy rozdzielczej, można monitorować każdą funkcję ciągnika. Operator otrzymuje jasne i precyzyjne informacje. Przyjazny dla użytkownika. Wersje ciągnika z kabiną i bez kabiny charakteryzują się takim samym logicznym rozmieszczeniem elementów sterujących, które zostały jasno oznaczone i są łatwe w obsłudze.

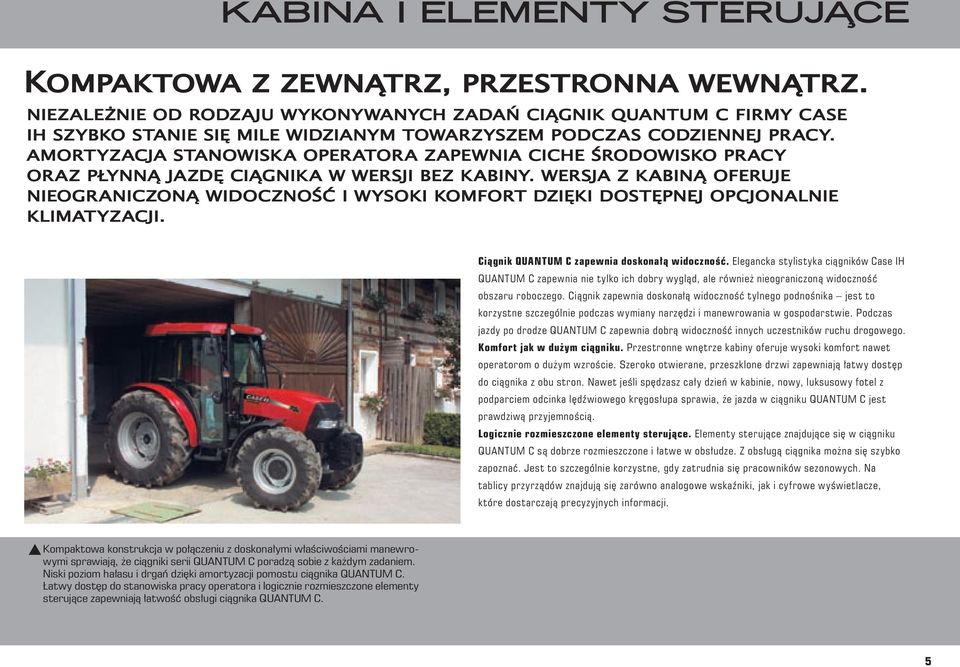

5 KABINA I ELEMENTY STERUJACE KOMPAKTOWA Z ZEWNĄTRZ, PRZESTRONNA WEWNĄTRZ. NIEZALEŻNIE OD RODZAJU WYKONYWANYCH ZADAŃ CIĄGNIK QUANTUM C FIRMY CASE IH SZYBKO STANIE SIĘ MILE WIDZIANYM TOWARZYSZEM PODCZAS CODZIENNEJ PRACY. AMORTYZACJA STANOWISKA OPERATORA ZAPEWNIA CICHE ŚRODOWISKO PRACY ORAZ PŁYNNĄ JAZDĘ CIĄGNIKA W WERSJI BEZ KABINY. WERSJA Z KABINĄ OFERUJE NIEOGRANICZONĄ WIDOCZNOŚĆ I WYSOKI KOMFORT DZIĘKI DOSTĘPNEJ OPCJONALNIE KLIMATYZACJI. Ciągnik QUANTUM C zapewnia doskonałą widoczność. Elegancka stylistyka ciągników Case IH QUANTUM C zapewnia nie tylko ich dobry wygląd, ale również nieograniczoną widoczność obszaru roboczego. Ciągnik zapewnia doskonałą widoczność tylnego podnośnika jest to korzystne szczególnie podczas wymiany narzędzi i manewrowania w gospodarstwie. Podczas jazdy po drodze QUANTUM C zapewnia dobrą widoczność innych uczestników ruchu drogowego. Komfort jak w dużym ciągniku. Przestronne wnętrze kabiny oferuje wysoki komfort nawet operatorom o dużym wzroście. Szeroko otwierane, przeszklone drzwi zapewniają łatwy dostęp do ciągnika z obu stron. Nawet jeśli spędzasz cały dzień w kabinie, nowy, luksusowy fotel z podparciem odcinka lędźwiowego kręgosłupa sprawia, że jazda w ciągniku QUANTUM C jest prawdziwą przyjemnością. Logicznie rozmieszczone elementy sterujące. Elementy sterujące znajdujące się w ciągniku QUANTUM C są dobrze rozmieszczone i łatwe w obsłudze. Z obsługą ciągnika można się szybko zapoznać. Jest to szczególnie korzystne, gdy zatrudnia się pracowników sezonowych. Na tablicy przyrządów znajdują się zarówno analogowe wskaźniki, jak i cyfrowe wyświetlacze, które dostarczają precyzyjnych informacji. Kompaktowa konstrukcja w połączeniu z doskonałymi właściwościami manewrowymi sprawiają, że ciągniki serii QUANTUM C poradzą sobie z każdym zadaniem. Niski poziom hałasu i drgań dzięki amortyzacji pomostu ciągnika QUANTUM C. Łatwy dostęp do stanowiska pracy operatora i logicznie rozmieszczone elementy sterujące zapewniają łatwość obsługi ciągnika QUANTUM C.

6 Wydajne 4-cylindrowe silniki diesel. Ciągniki QUANTUM C wyposażone są w silniki o pojemności 3,2 lub 4,5 litra, które charakteryzują się wysokim momentem obrotowym, znakomitą szybkością reakcji oraz niskim zużyciem paliwa. Lepsza wydajność w chłodnych warunkach pogodowych. Dzięki wentylatorowi Visco silnik szybciej osiąga temperaturę roboczą. Umożliwia to efektywną pracę silnika także podczas bardzo niskich temperatur. Imponująca rezerwa momentu obrotowego. Przy rezerwie momentu obrotowego wynoszącej do 46% silniki stosowane w ciągnikach serii QUANTUM C są zawsze gotowe dostarczyć więcej mocy, gdy będziesz tego najbardziej potrzebował. Łatwy dostęp do serwisowania silnika. Podczas konserwacji można całkowicie podnieść pokrywę silnika, co zapewnia dostęp do wszystkich komponentów silnika, niezależnie od rodzaju zamocowanego narzędzia. Precyzyjny wtrysk paliwa. Rotacyjna pompa wtryskowa zapewnia precyzyjne odmierzanie dawki paliwa, co umożliwia szybką reakcję na zmieniające się zapotrzebowanie ciągnika na moc. Bardzo stabilna, lekka konstrukcja silnika. Zgodnie z koncepcją ciągnika QUANTUM C, konstrukcja silnika została udoskonalona w celu zapewnienia większej wytrzymałości przy utrzymaniu minimalnej masy całkowitej ciągnika. Przyjazny dla środowiska. Wewnętrzny system recyrkulacji spalin (EGR), niższy poziom emisji spalin oraz dłuższe odstępy między przeglądami zapewniają większą wydajność i są bardziej przyjazne dla środowiska. Biodiesel. W silnikach ciągników serii QUANTUM C można stosować 100% biodiesel (B100).

7 SILNIK WYDAJNE SILNIKI NA MIARĘ TWOICH POTRZEB. CZTERY MODELE DO WYBORU O MOCY OD 65 KM DO 97 KM. WŚRÓD TYCH WYDAJNYCH CIĄGNIKÓW UNIWERSALNYCH KAŻDY MOŻE ZNALEŹĆ MASZYNĘ ODPOWIEDNIĄ DLA SWOICH POTRZEB. Doskonałe osiągi lekkiego ciągnika QUANTUM C. Dzięki wszechstronnemu i zwrotnemu ciągnikowi QUANTUM C masz wszystko pod kontrolą. Wysoka moc wałka WOM i znakomity wskaźnik mocy do masy umożliwiają wcześniejsze rozpoczęcie pracy w sezonie i wykonywanie prac na miękkim podłożu bez ryzyka związanego ze zbyt wysokim obciążeniem. Rezerwa momentu obrotowego wynosząca do 46% zapewnia doskonałe osiągi ciągników QUANTUM C. Ciągniki przyjazne dla środowiska. Silniki stosowane w ciągnikach QUANTUM C z łatwością spełniają najnowsze normy dotyczące poziomu hałasu i emisji spalin. Cicha praca i opcja wydechu na słupku A (w wersjach z kabiną) sprawiają, że ciągnik jest przyjazny dla operatora i środowiska. Do pracy w sadach istnieje możliwość zamówienia niskiego poziomego wydechu. Łatwa konserwacja. Podnoszona pokrywa silnika zapewnia całkowity dostęp do silnika. Dzięki temu możliwa jest szybka i łatwa codzienna kontrola, nawet jeżeli narzędzie zamontowane jest z przodu ciągnika. Silnik bez problemu uruchamia się w każdych warunkach pogodowych, co zapewnia niezawodność w każdym sezonie. Duży zbiornik paliwa, który można z łatwością napełnić z poziomu podłoża, zapewnia możliwość pracy przez cały dzień bez przerw. Moc P [kw/km] QUANTUM C KRZYWA MOCY 75/102 70/94 65/87 60/80 55/74 50/67 45/60 40/ Prędkość obrotowa silnika [obr./min.] Z turbosprężarką i chłodnicą międzystopniową. Wszystkie silniki są wyposażone w turbosprężarkę o wysokiej wydajności i chłodnicę międzystopniową powietrze-powietrze, co zapewnia zwiększenie sprawności termicznej. Dzięki temu z każdej kropli paliwa uzyskiwana jest maksymalna moc. Moment obrotowy M [Nm] 4-cylindrowe silniki ciągników serii QUANTUM C zapewniają wysoką moc i wysoki moment obrotowy, aby poradzić sobie z każdym zadaniem.

8 Całkowicie zsynchronizowana przekładnia. Każda zmiana przełożenia jest zsynchronizowana, co umożliwia łatwą zmianę biegów. Wybierz poziom zaawansowania technologicznego. Dostępnych jest wiele wariantów przekładni: od prostych z mechaniczną zmianą biegów do przekładni z hydrauliczną zmianą przełożeń. Przekładnia Powershuttle. Przesuwana bez trudu dźwignia umożliwia zatrzymanie i płynną zmianę kierunku jazdy ciągnika, co zapewnia szybkie i łatwe manewrowanie. Przekładnia Powershift. Przekładnia Powershift o 2 stopniach prędkości pozwala na maksymalne wykorzystanie wydajności ciągnika. Przekładnia 16x16 z mechaniczną zmianą kierunku jazy lub przekładnią nawrotną Powershuttle zapewnia możliwość uzyskania prędkości jazdy do 40 km/h. Przekładnia 32x16 z mechaniczną przekładnią nawrotną i przekładnią redukcyjną lub z przekładnią nawrotną Powershuttle i 2-stopniową Powershift oferuje podwójną ilość biegów jazdy do przodu. Przekładnia 28x16 z mechaniczną przekładnią nawrotną i biegami pełzającymi zapewnia wybór prędkości jazdy odpowiedniej do każdego zadania. Przekładnia 44x16 z przekładnią nawrotną Powershuttle, 2-stopniową Powershift oraz z biegami pełzającymi oferuje najwyższy poziom zaawansowania technologicznego.

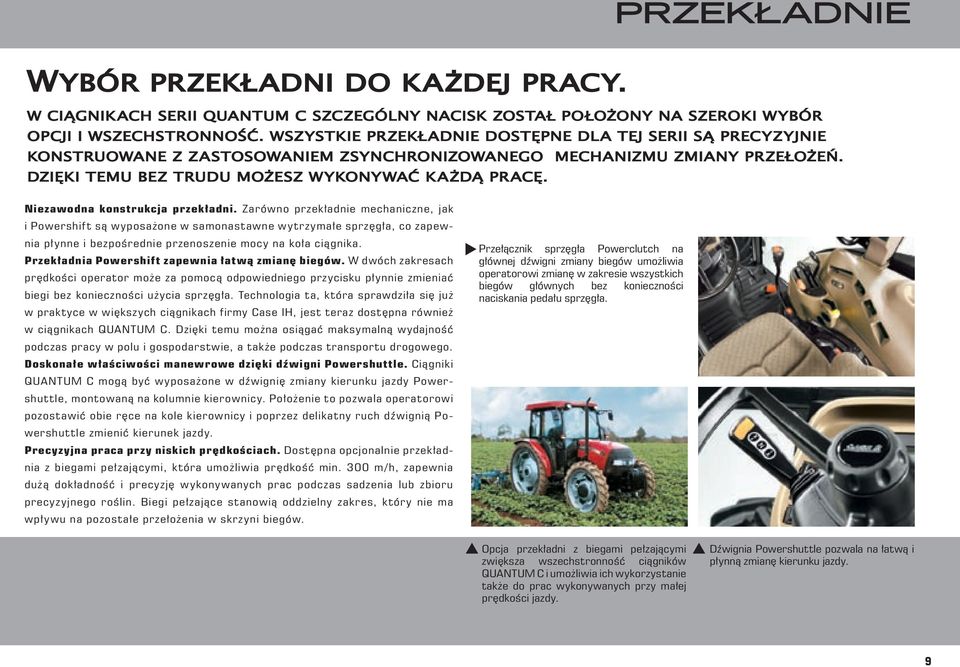

9 PRZEKŁADNIE WYBÓR PRZEKŁADNI DO KAŻDEJ PRACY. W CIĄGNIKACH SERII QUANTUM C SZCZEGÓLNY NACISK ZOSTAŁ POŁOŻONY NA SZEROKI WYBÓR OPCJI I WSZECHSTRONNOŚĆ. WSZYSTKIE PRZEKŁADNIE DOSTĘPNE DLA TEJ SERII SĄ PRECYZYJNIE KONSTRUOWANE Z ZASTOSOWANIEM ZSYNCHRONIZOWANEGO MECHANIZMU ZMIANY PRZEŁOŻEŃ. DZIĘKI TEMU BEZ TRUDU MOŻESZ WYKONYWAĆ KAŻDĄ PRACĘ. Niezawodna konstrukcja przekładni. Zarówno przekładnie mechaniczne, jak i Powershift są wyposażone w samonastawne wytrzymałe sprzęgła, co zapewnia płynne i bezpośrednie przenoszenie mocy na koła ciągnika. Przekładnia Powershift zapewnia łatwą zmianę biegów. W dwóch zakresach prędkości operator może za pomocą odpowiedniego przycisku płynnie zmieniać biegi bez konieczności użycia sprzęgła. Technologia ta, która sprawdziła się już w praktyce w większych ciągnikach firmy Case IH, jest teraz dostępna również w ciągnikach QUANTUM C. Dzięki temu można osiągać maksymalną wydajność podczas pracy w polu i gospodarstwie, a także podczas transportu drogowego. Doskonałe właściwości manewrowe dzięki dźwigni Powershuttle. Ciągniki QUANTUM C mogą być wyposażone w dźwignię zmiany kierunku jazdy Powershuttle, montowaną na kolumnie kierownicy. Położenie to pozwala operatorowi pozostawić obie ręce na kole kierownicy i poprzez delikatny ruch dźwignią Powershuttle zmienić kierunek jazdy. Precyzyjna praca przy niskich prędkościach. Dostępna opcjonalnie przekładnia z biegami pełzającymi, która umożliwia prędkość min. 300 m/h, zapewnia dużą dokładność i precyzję wykonywanych prac podczas sadzenia lub zbioru precyzyjnego roślin. Biegi pełzające stanowią oddzielny zakres, który nie ma wpływu na pozostałe przełożenia w skrzyni biegów. Przełącznik sprzęgła Powerclutch na głównej dźwigni zmiany biegów umożliwia operatorowi zmianę w zakresie wszystkich biegów głównych bez konieczności naciskania pedału sprzęgła. Opcja przekładni z biegami pełzającymi zwiększa wszechstronność ciągników QUANTUM C i umożliwia ich wykorzystanie także do prac wykonywanych przy małej prędkości jazdy. Dźwignia Powershuttle pozwala na łatwą i płynną zmianę kierunku jazdy.

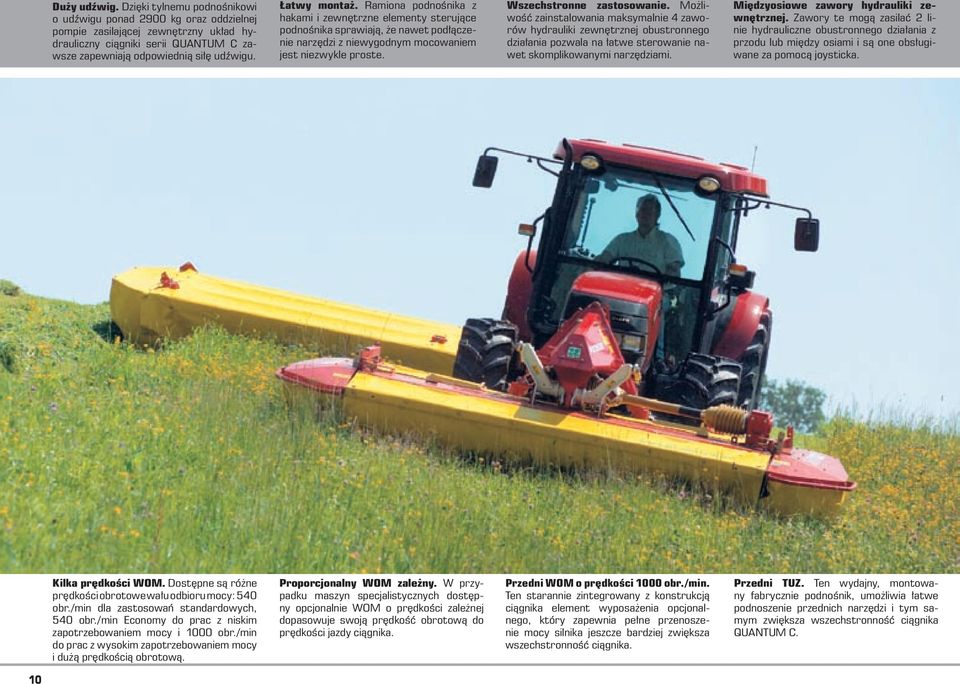

10 Duży udźwig. Dzięki tylnemu podnośnikowi o udźwigu ponad 2900 kg oraz oddzielnej pompie zasilającej zewnętrzny układ hydrauliczny ciągniki serii QUANTUM C zawsze zapewniają odpowiednią siłę udźwigu. Łatwy montaż. Ramiona podnośnika z hakami i zewnętrzne elementy sterujące podnośnika sprawiają, że nawet podłączenie narzędzi z niewygodnym mocowaniem jest niezwykle proste. Wszechstronne zastosowanie. Możliwość zainstalowania maksymalnie 4 zaworów hydrauliki zewnętrznej obustronnego działania pozwala na łatwe sterowanie nawet skomplikowanymi narzędziami. Międzyosiowe zawory hydrauliki zewnętrznej. Zawory te mogą zasilać 2 linie hydrauliczne obustronnego działania z przodu lub między osiami i są one obsługiwane za pomocą joysticka. Kilka prędkości WOM. Dostępne są różne prędkości obrotowe wału odbioru mocy: 540 obr./min dla zastosowań standardowych, 540 obr./min Economy do prac z niskim zapotrzebowaniem mocy i 1000 obr./min do prac z wysokim zapotrzebowaniem mocy i dużą prędkością obrotową. Proporcjonalny WOM zależny. W przypadku maszyn specjalistycznych dostępny opcjonalnie WOM o prędkości zależnej dopasowuje swoją prędkość obrotową do prędkości jazdy ciągnika. Przedni WOM o prędkości 1000 obr./min. Ten starannie zintegrowany z konstrukcją ciągnika element wyposażenia opcjonalnego, który zapewnia pełne przenoszenie mocy silnika jeszcze bardziej zwiększa wszechstronność ciągnika. Przedni TUZ. Ten wydajny, montowany fabrycznie podnośnik, umożliwia łatwe podnoszenie przednich narzędzi i tym samym zwiększa wszechstronność ciągnika QUANTUM C. 10

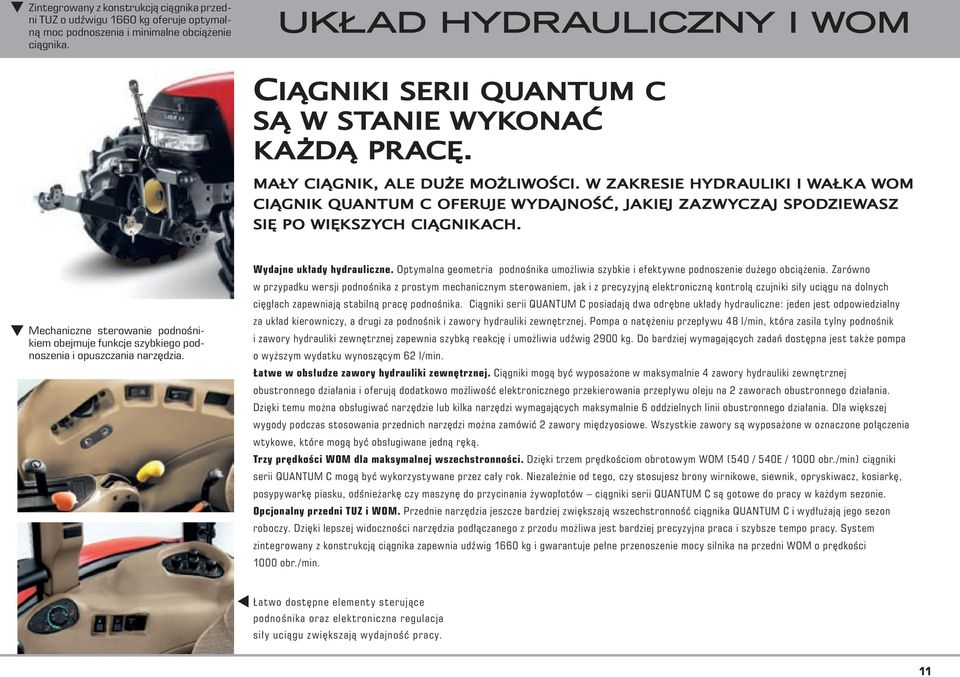

11 Zintegrowany z konstrukcją ciągnika przedni TUZ o udźwigu 1660 kg oferuje optymalną moc podnoszenia i minimalne obciążenie ciągnika. Mechaniczne sterowanie podnośnikiem obejmuje funkcje szybkiego podnoszenia i opuszczania narzędzia. UKŁAD HYDRAULICZNY I WOM CIĄGNIKI SERII QUANTUM C SĄ W STANIE WYKONAĆ KAŻDĄ PRACĘ. MAŁY CIĄGNIK, ALE DUŻE MOŻLIWOŚCI. W ZAKRESIE HYDRAULIKI I WAŁKA WOM CIĄGNIK QUANTUM C OFERUJE WYDAJNOŚĆ, JAKIEJ ZAZWYCZAJ SPODZIEWASZ SIĘ PO WIĘKSZYCH CIĄGNIKACH. Wydajne układy hydrauliczne. Optymalna geometria podnośnika umożliwia szybkie i efektywne podnoszenie dużego obciążenia. Zarówno w przypadku wersji podnośnika z prostym mechanicznym sterowaniem, jak i z precyzyjną elektroniczną kontrolą czujniki siły uciągu na dolnych cięgłach zapewniają stabilną pracę podnośnika. Ciągniki serii QUANTUM C posiadają dwa odrębne układy hydrauliczne: jeden jest odpowiedzialny za układ kierowniczy, a drugi za podnośnik i zawory hydrauliki zewnętrznej. Pompa o natężeniu przepływu 48 l/min, która zasila tylny podnośnik i zawory hydrauliki zewnętrznej zapewnia szybką reakcję i umożliwia udźwig 2900 kg. Do bardziej wymagających zadań dostępna jest także pompa o wyższym wydatku wynoszącym 62 l/min. Łatwe w obsłudze zawory hydrauliki zewnętrznej. Ciągniki mogą być wyposażone w maksymalnie 4 zawory hydrauliki zewnętrznej obustronnego działania i oferują dodatkowo możliwość elektronicznego przekierowania przepływu oleju na 2 zaworach obustronnego działania. Dzięki temu można obsługiwać narzędzie lub kilka narzędzi wymagających maksymalnie 6 oddzielnych linii obustronnego działania. Dla większej wygody podczas stosowania przednich narzędzi można zamówić 2 zawory międzyosiowe. Wszystkie zawory są wyposażone w oznaczone połączenia wtykowe, które mogą być obsługiwane jedną ręką. Trzy prędkości WOM dla maksymalnej wszechstronności. Dzięki trzem prędkościom obrotowym WOM (540 / 540E / 1000 obr./min) ciągniki serii QUANTUM C mogą być wykorzystywane przez cały rok. Niezależnie od tego, czy stosujesz brony wirnikowe, siewnik, opryskiwacz, kosiarkę, posypywarkę piasku, odśnieżarkę czy maszynę do przycinania żywopłotów ciągniki serii QUANTUM C są gotowe do pracy w każdym sezonie. Opcjonalny przedni TUZ i WOM. Przednie narzędzia jeszcze bardziej zwiększają wszechstronność ciągnika QUANTUM C i wydłużają jego sezon roboczy. Dzięki lepszej widoczności narzędzia podłączanego z przodu możliwa jest bardziej precyzyjna praca i szybsze tempo pracy. System zintegrowany z konstrukcją ciągnika zapewnia udźwig 1660 kg i gwarantuje pełne przenoszenie mocy silnika na przedni WOM o prędkości 1000 obr./min. Łatwo dostępne elementy sterujące podnośnika oraz elektroniczna regulacja siły uciągu zwiększają wydajność pracy. 11

12 Łatwe manewrowanie w polu i w gospodarstwie. Zdumiewający kąt skrętu kół wynoszący 55 stopni, kąt oscylacji osi 11 stopni oraz niewielki rozstaw osi sprawiają, że ciągniki serii QUANTUM C są niezwykle zwrotne. Stabilność na zboczach. Niski środek ciężkości i duży rozstaw kół zapewniają stabilność podczas pracy nawet na stromych zboczach. Znakomite walory trakcyjne. Dostępna opcjonalnie blokada mechanizmu różnicowego zapewnia maksymalną przyczepność w każdym terenie. Wersja z napędem na dwa koła. W przypadku mniej wymagających zadań wystarczająca jest często prosta wersja z napędem na dwa koła. Opony do prac rolniczych. Do ciągników serii QUANTUM C dostępnych jest wiele wersji opon, na przykład wąskie opony do upraw międzyrzędowych lub szerokie opony zapewniające mniejszy nacisk na podłoże. Opony do terenów zielonych. Ciągnik QUANTUM C może zostać wyposażony w opony specjalistyczne z bieżnikiem pozwalającym zapobiegać uszkodzeniom darni. Opony przemysłowe. Ciągnik QUANTUM C może zostać wyposażony w solidne opony z blokowym wzorem bieżnika, które zapewniają stabilną jazdę po drodze i dłuższą żywotność w przypadku prac na podłożach utwardzonych. 12

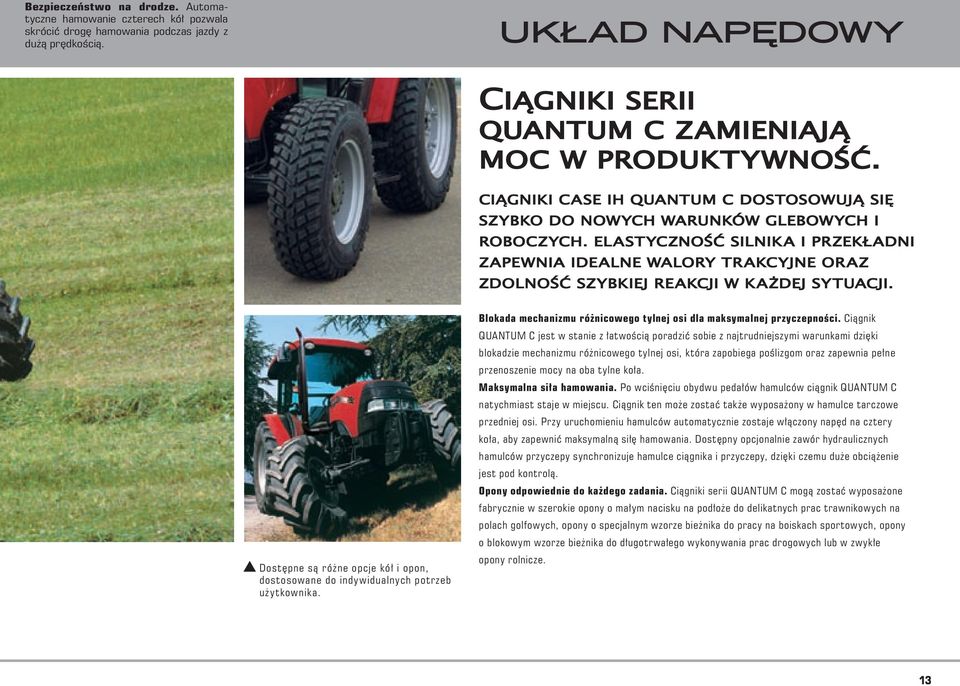

13 Bezpieczeństwo na drodze. Automatyczne hamowanie czterech kół pozwala skrócić drogę hamowania podczas jazdy z dużą prędkością. UKŁAD NAPEDOWY CIĄGNIKI SERII QUANTUM C ZAMIENIAJĄ MOC W PRODUKTYWNOŚĆ. CIĄGNIKI CASE IH QUANTUM C DOSTOSOWUJĄ SIĘ SZYBKO DO NOWYCH WARUNKÓW GLEBOWYCH I ROBOCZYCH. ELASTYCZNOŚĆ SILNIKA I PRZEKŁADNI ZAPEWNIA IDEALNE WALORY TRAKCYJNE ORAZ ZDOLNOŚĆ SZYBKIEJ REAKCJI W KAŻDEJ SYTUACJI. Dostępne są różne opcje kół i opon, dostosowane do indywidualnych potrzeb użytkownika. Blokada mechanizmu różnicowego tylnej osi dla maksymalnej przyczepności. Ciągnik QUANTUM C jest w stanie z łatwością poradzić sobie z najtrudniejszymi warunkami dzięki blokadzie mechanizmu różnicowego tylnej osi, która zapobiega poślizgom oraz zapewnia pełne przenoszenie mocy na oba tylne koła. Maksymalna siła hamowania. Po wciśnięciu obydwu pedałów hamulców ciągnik QUANTUM C natychmiast staje w miejscu. Ciągnik ten może zostać także wyposażony w hamulce tarczowe przedniej osi. Przy uruchomieniu hamulców automatycznie zostaje włączony napęd na cztery koła, aby zapewnić maksymalną siłę hamowania. Dostępny opcjonalnie zawór hydraulicznych hamulców przyczepy synchronizuje hamulce ciągnika i przyczepy, dzięki czemu duże obciążenie jest pod kontrolą. Opony odpowiednie do każdego zadania. Ciągniki serii QUANTUM C mogą zostać wyposażone fabrycznie w szerokie opony o małym nacisku na podłoże do delikatnych prac trawnikowych na polach golfowych, opony o specjalnym wzorze bieżnika do pracy na boiskach sportowych, opony o blokowym wzorze bieżnika do długotrwałego wykonywania prac drogowych lub w zwykłe opony rolnicze. 13

14 NASZE ROZWIAZANIA DEALER FINANSOWANIE Kompetentne doradztwo u Twojego lokalnego dealera. Wymagaj więcej od Twojego dealera Case IH. Niezależnie od tego, czy będziesz chciał kupić pojedynczą nową maszynę, czy będziesz chciał odnowić cały park maszynowy. Niezależnie od tego, jak wielkie jest Twoje gospodarstwo. Twój lokalny dealer Case IH wesprze Cię poprzez profesjonalne doradztwo w zakresie finansowania i bezpieczeństwa Twojej inwestycji w przyszłości. Firma Case IH wie najlepiej, jakie maszyny są potrzebne w Twoim gospodarstwie. MAX CASE IH 00 Niezawodna pomoc całą dobę CZĘŚCI ZAMIENNE I SERWIS Utrzymanie wysokiej wydajności. Firma Case IH i jej wyspecjalizowani dealerzy oferują Ci wsparcie przy dostawie nowej maszyny oraz w trakcie jej użytkowania. W swoim gospodarstwie możesz zdać się na wykwalifikowanych mechaników serwisowych, którzy pomogą Ci utrzymać wysoką wydajność Twojej maszyny. Zabezpieczenie inwestycji. Każdy produkt firmy Case IH posiada zaplecze w postaci rozbudowanej europejskiej sieci zaopatrzenia w części zamienne z magazynami posiadającymi zapas ponad pozycji części zamiennych do starszych i nowych modeli maszyn. Decydując się na oryginalne części zamienne firmy Case IH zachowujesz bezpieczeństwo oraz zapewniasz utrzymanie wysokiej wartości i wydajności Twojej maszyny. MAX - nowy specjalny program serwisowy Case IH. Jesteśmy do Twojej dyspozycji przez 24 godziny na dobę przez cały rok. Dostawa ekspresowa: o każdej porze i w każdym miejscu! Najwyższy priorytet dostawy podczas sezonu, ponieważ żniwa nie będą czekać! Połączenie jest bezpłatne. W przypadku połączenia z sieci komórkowej niektórzy europejscy operatorzy mogą naliczać opłaty. Zasięgnij wcześniej informacji w sprawie opłat u Twojego operatora. Twój lokalny dealer Case IH we współpracy z CNH Capital może zaoferować Ci rozwiązanie, które będzie optymalnie dostosowane do Twojego budżetu i celów prowadzonej przez Ciebie działalności. CNH Capital doskonale wie, że każde gospodarstwo posiada własną charakterystykę. Dlatego najpierw staramy się zrozumieć Twoje indywidualne potrzeby. Nasze zadanie polega na tym, by jak najdokładniej poznać Twoje gospodarstwo Twoje cele, Twoje pomysły i Twoje plany na przyszłość. Wówczas możemy opracować rozwiązania w zakresie finansowania, które będą odpowiednie właśnie dla Ciebie. Rozszerzona gwarancja ubezpieczeniowa. Case IH oferuje Ci optymalne profesjonalne rozwiązanie: Safegard firmy Covéa Fleet. Jest to indywidualne ubezpieczenie dla Twoich maszyn marki Case IH. Skontaktuj się ze swoim dealerem, aby dowiedzieć się więcej o dostępności i warunkach programu. 14

15 DANE TECHNICZNE MODELE QUANTUM 65C QUANTUM 75C QUANTUM 85C QUANTUM 95C SILNIK Liczba cylindrów / Pojemność skokowa (cm 3 ) / Typ 4 / 3200 / turbosprężarka z chłodnicą powietrza doładowującego 4 / 4500 / turbosprężarka z chłodnicą powietrza doładowującego Moc znamionowa ECE R1201) przy obr./min. [kw/km] 48 (65) 57 (78) 63 (86) 71 (97) Maksymalny moment obrotowy ECE R1201) przy obr./min. [kw/km] Przyrost momentu obrotowego według OECD (%) Pojemność zbiornika paliwo standard / opcja (l) PRZEKŁADNIE Przekładnia zsynchronizowana standard / opcja 16/16 z mechaniczną przekładnią nawrotną / 32/16 z mechaniczną przekładnią nawrotną i przekładnią redukcyjną Przekłądnia Powershuttle standard / opcja 32/16 z przekładnią Powershift o 2 stopniach prędkości 16/16 Przekładnia z biegami pełzającymi Zsynchronizowana / Powershuttle 28/16 z mechaniczną przekładnią nawrotną 44/16 z przekładnią nawrotną Powershuttle UKŁAD NAPĘDOWY I KIEROWNICZY Standardowa oś przednia napędu na cztery koła elektrohydrauliczne załączanie z blokadą mechanizmu różnicowego o ograniczonym poślizgu Opcjonalna oś napędu na cztery koła elektrohydrauliczne załączanie ze 100% blokadą mechanizmu różnicowego Promień skrętu, napęd 2 koła / napęd na 4 koła (mm) 3670 / / 3890 WOM Typ elektrohydrauliczne załączanie Prędkość obrotowa tylnego WOM 540 / 540E / obr./min. + WOM zależny Prędkość obrotowa przedniego WOM (obr./min.) UKŁAD HYDRAULICZNY Maksymalny wydatek układ kierowniczy / podnośnik i hydraulika zewnętrzna 28 l/min. / 48 l/min. (opcjonalnie 64 l/min przy pompie o zwiększonym natężeniu przepływu) Zawory hydrauliki zewnętrznej maksymalnie 4 z tyłu lub 2 z tyłu i 2 między osiami Regulacja elektroniczna regulacja podnośnika (EHC) lub mechaniczna regulacja podnośnika (MHC) Udźwig tylnego podnośnika (kg) Udźwig przedniego podnośnika (kg) MASA I WYMIARY Masa minimalna* / Dopuszczalna masa całkowita* (kg) 3070 / / / / 5250 Maksymalna długość / minimalny maksymalny rozstaw kół (mm) 3637 / / Maksymalna wysokość ze standardową kabiną (mm) Maksymalna wysokość z ramą złożoną / rozłożoną (mm) 2135 / / 2490 Rozstaw osi napęd 2 koła / napęd na 4 koła (mm) 2175 / / 2185 STANDARDOE OGUMIENIE Przód napęd na tylne koła / napęd na cztery koła / 300/70 R / 300/70 R / 11.2 R / 11.2 R24 Tył 13.6 R R R R30 * Ciągnik z napędem na cztery koła i kabiną 1) ECE R120 odpowiada ISO TR

16 CASE IH: DLA TYCH, KTÓRZY WYMAGAJĄ WIĘCEJ Ostrożności nigdy za wiele! Zawsze należy zapoznać się z Instrukcją Obsługi, zanim rozpocznie się pracę maszyną. Należy sprawdzić maszynę przed użyciem i upewnić się, że jest sprawna. Należy przestrzegać oznaczeń bezpieczeństwa i stosować się do procedur bezpieczeństwa. Niniejsza publikacja przeznaczona jest do dystrybucji ogólnoświatowej. Standardowe i opcjonalne wyposażenie oraz dostępność poszczególnych modeli może się różnić w zależności od kraju. Case IH zastrzega sobie prawo do wprowadzania modyfikacji konstrukcji i wyposażenia technicznego w każdej chwili i bez uprzedniego powiadomienia, co nie zobowiązuje do wprowadzania takich modyfikacji w sprzedanych już maszynach. Dołożono wszelkich starań, aby specyfikacja, opisy oraz ilustracje przedstawione w niniejszej publikacji były poprawne w momencie oddania jej do druku, one także podlegają zmianom bez uprzedniego powiadomienia. Zdjęcia mogą pokazywać wyposażenie opcjonalne lub mogą nie pokazywać całego wyposażenia standardowego. Case IH zaleca oleje Akcela CNH Polska Sp. z o.o., ul. Otolińska 25, Płock 2008 Case IH Seria Quantum C Wydrukowano w Polsce - Kod 8C0004/D00
