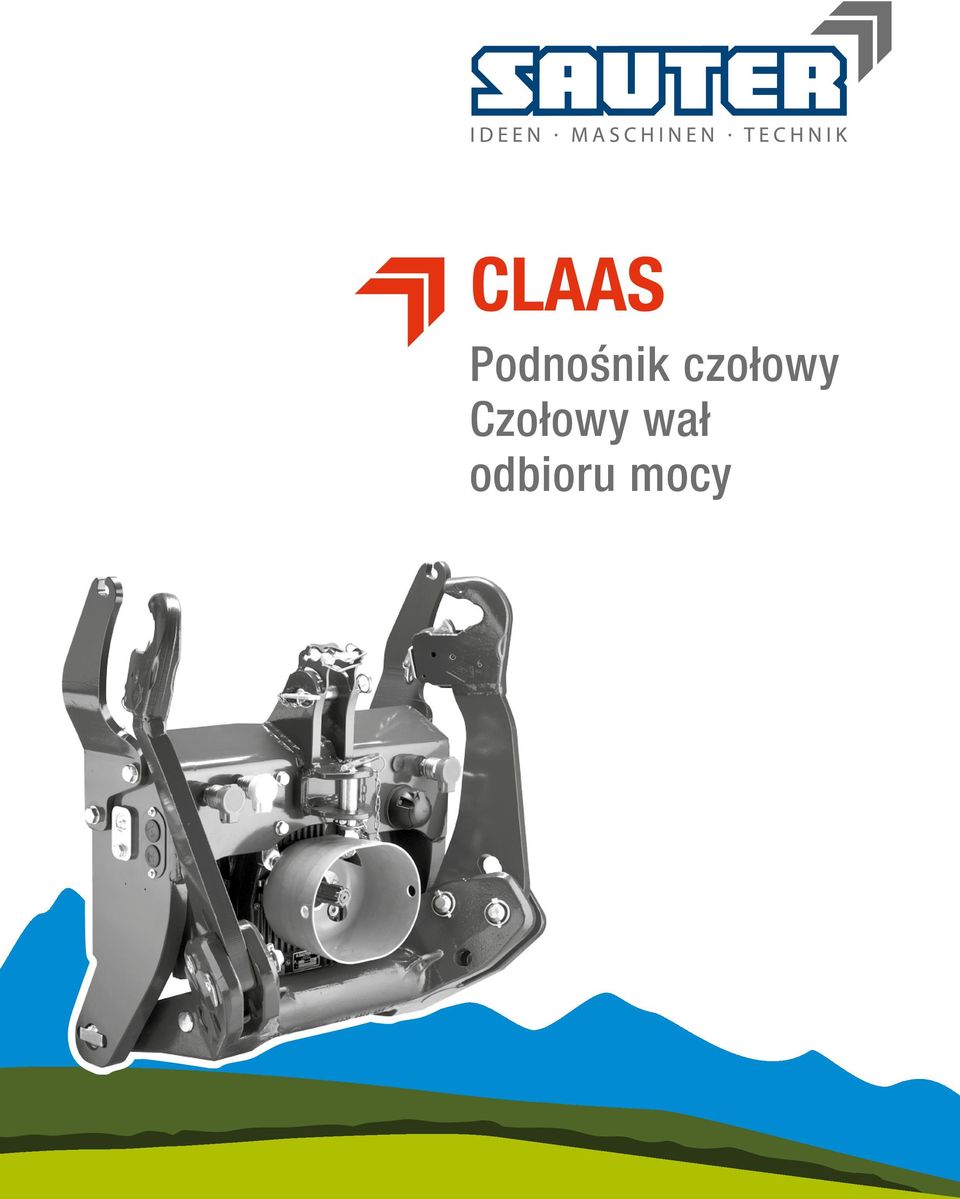

1 CLAAS Podnośnik czołowy Czołowy wał odbioru mocy

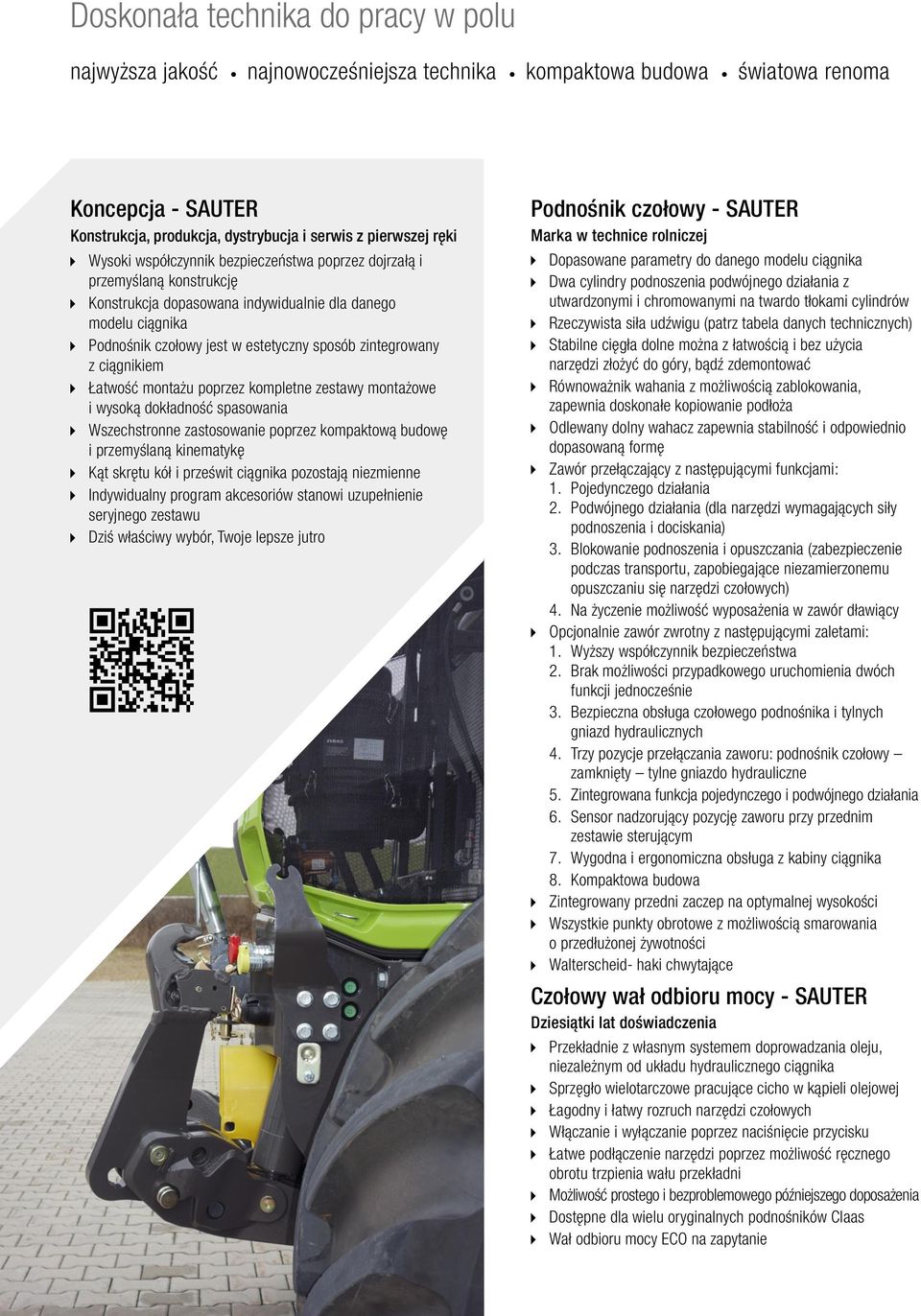

2 Doskonała technika do pracy w polu najwyższa jakość najnowocześniejsza technika kompaktowa budowa światowa renoma Koncepcja - SAUTER Konstrukcja, produkcja, dystrybucja i serwis z pierwszej ręki Wysoki współczynnik bezpieczeństwa poprzez dojrzałą i przemyślaną konstrukcję Konstrukcja dopasowana indywidualnie dla danego modelu ciągnika Podnośnik czołowy jest w estetyczny sposób zintegrowany z ciągnikiem Łatwość montażu poprzez kompletne zestawy montażowe i wysoką dokładność spasowania Wszechstronne zastosowanie poprzez kompaktową budowę i przemyślaną kinematykę Kąt skrętu kół i prześwit ciągnika pozostają niezmienne Indywidualny program akcesoriów stanowi uzupełnienie seryjnego zestawu Dziś właściwy wybór, Twoje lepsze jutro Podnośnik czołowy - SAUTER Marka w technice rolniczej Dopasowane parametry do danego modelu ciągnika Dwa cylindry podnoszenia podwójnego działania z utwardzonymi i chromowanymi na twardo tłokami cylindrów Rzeczywista siła udźwigu (patrz tabela danych technicznych) Stabilne cięgła dolne można z łatwością i bez użycia narzędzi złożyć do góry, bądź zdemontować Równoważnik wahania z możliwością zablokowania, zapewnia doskonałe kopiowanie podłoża Odlewany dolny wahacz zapewnia stabilność i odpowiednio dopasowaną formę Zawór przełączający z następującymi funkcjami: 1. Pojedynczego działania 2. Podwójnego działania (dla narzędzi wymagających siły podnoszenia i dociskania) 3. Blokowanie podnoszenia i opuszczania (zabezpieczenie podczas transportu, zapobiegające niezamierzonemu opuszczaniu się narzędzi czołowych) 4. Na życzenie możliwość wyposażenia w zawór dławiący Opcjonalnie zawór zwrotny z następującymi zaletami: 1. Wyższy współczynnik bezpieczeństwa 2. Brak możliwości przypadkowego uruchomienia dwóch funkcji jednocześnie 3. Bezpieczna obsługa czołowego podnośnika i tylnych gniazd hydraulicznych 4. Trzy pozycje przełączania zaworu: podnośnik czołowy zamknięty tylne gniazdo hydrauliczne 5. Zintegrowana funkcja pojedynczego i podwójnego działania 6. Sensor nadzorujący pozycję zaworu przy przednim zestawie sterującym 7. Wygodna i ergonomiczna obsługa z kabiny ciągnika 8. Kompaktowa budowa Zintegrowany przedni zaczep na optymalnej wysokości Wszystkie punkty obrotowe z możliwością smarowania o przedłużonej żywotności Walterscheid- haki chwytające Czołowy wał odbioru mocy - SAUTER Dziesiątki lat doświadczenia Przekładnie z własnym systemem doprowadzania oleju, niezależnym od układu hydraulicznego ciągnika Sprzęgło wielotarczowe pracujące cicho w kąpieli olejowej Łagodny i łatwy rozruch narzędzi czołowych Włączanie i wyłączanie poprzez naciśnięcie przycisku Łatwe podłączenie narzędzi poprzez możliwość ręcznego obrotu trzpienia wału przekładni Możliwość prostego i bezproblemowego późniejszego doposażenia Dostępne dla wielu oryginalnych podnośników Claas Wał odbioru mocy ECO na zapytanie

3 Perfekcja w najmniejszym szczególe

4 , Przekładnia SAUTER Zawsze optymalnie dopasowana do Twoich potrzeb Przedział mocy dopuszczalna moc ciągła od 35 kw (48 KM) do 125 kw (170 KM) Przełożenia przekładni dopasowane do obrotów silnika i tylnego WOM-u w ten sposób ekonomiczny i oszczędny zakres przełożeń od i = 1,93 do 2,06 przekładniach ECO od i = 1,63 Układ napędowy wykonane z komponentów technicznych wysokiej jakości DANE TECHNICZNE / ZAKRES OPCJI Kategoria podnośnika Siła podnoszenia na haku chwytającym kn (t Siła podnoszenia w punkcie ciężkości narzędzi 800 mm przed punktem łączenia kn (t) Cylindry podnoszenia podwójnego działania Zawór przełączający / zawór zwrotny Hak chwytający Walterscheid kat. Wrzecionowe cięgło górne kat. / gwint Uchwyt dla cięgła górnego Stabilne boczne elementy - do wysokości sprzęgła Elementy łączące do fabrycznie wzmocnionej ramy przekładni Prędkość obrotowa WOM obr./min / przełożen Prędkość obrotowa WOM obr./min / przełożen ECO Maksymalna moc WOM kw (KM) Maksymalna moc WOM kw (KM) ECO Dopuszczalna moc ciągła kw (KM) Dopuszczalna moc ciągła kw (KM) ECO Przedni TUZ jest kompatybilny z oryginalnym WOM-em Claas WOM jest kompatybilny z oryginalnym przed TUZ-em Claas seryjnie na życzenie - niedostępne Profil Konstrukcja i funkcje naszych produktów podle

5 Akcesoria SAUTER Indywidualne rozwiązania do zadań specjalnyc 01. Górne cięgło teleskopowe 02. Trójkątny zaczep ciągnikowy 03. Uchwyty do sprężyn odciążających zespół koszący 04. Przednie gniazdo elektryczne 05. Przednie gniazda hydrauliczne podwójnego działania 06. Gniazdo hydrauliczne dla zespołu koszącego 07. Listwa do doposażeń 08. Akumulator ciśnieniowy 09. Zawór przełączający z zaworem dławiącym 10. Zawór zwrotny 11. Przedni zestaw sterujący 12. Dodatkowe oświetlenie 13. Zestaw pomiaru ciśnienia 14. Dolny podciąg wzmacniający 15. Zbiorniki balastowe 16. Nośniki obciążników 17. Obszerny osprzęt do narzędzi komunalnych NEXOS F/VL/VE (A25/A26/A27) NEXOS FB (A29) ELIOS (T4i) (A48) ATOS (T4f) (A78/A79) z przygotowanego przedniego mostu ATOS (T4f)* (A78/A79) bez przygotowanego przedniego mostu AXOS (A22) ARION (T4f) (A32/A43) ARION (T4i) (A34/A35) ARION (T4i) (A36/A37) ) 25 (2,5) 20 (2,0) 25 (2,5) 28 (2,8) 21 (2,1) 28 (2,8) 28 (2,8) 38 (3,8) 38 (3,8) 60 (6,0) 16 (1,6) 12 (1,2) 17 (1,7) 18 (1,8) 15 (1,5) 18 (1,8) 18 (1,8) 25 (2,5) 25 (2,5) 40 (4,0) / - / - / - / / / - / / / / L 3L 3L 3L AXION (T4f) (A40/A41) 2 / M30 2 / M30 2 / M30 2 / M30 2 / M30 2 / M30 2 / M30 2 / M30 2 / M30 2 / M36x ie 1000 / 2, / 2, / 2, / 1, / 1, / 2, / 1, / 1, / 1, / 1,93 ie 540 / 3, / 3, / 3, / 3, / 3, / 1, / 1,63-74 / (100) 74 / (100) 74 / (100) 88 / (120) 88 / (120) 74 / (100) 147 / (200) 147 / (200) 147 / (200) 147 / (200) 40 / (54) 40 / (54) 40 / (54) 40 / (54) 40 / (54) / (136) 100 / (136) - 50 / (68) 50 / (68) 50 / (68) 74 / (100) 74 / (100) 50 / (68) 110 / (150) 110 / (150) 110 / (150) 125 / (170) 35 / (48) 35 / (48) 35 / (48) 35 / (48) 35 / (48) / (120) 88 / (120) ni - WOM DIN /8"- 6 Kierunek obrotu w prawo w kierunku jazdy * Przy montażu przekładni WOM, należy wyciąć otwór w przednim moście gają stałemu technicznemu rozwojowi Stąd wszystkie specyfikacje techniczne nie są wiążące Niektóre opcje doposażenia nie są dostępne dla wszystkich modeli ciągników

6 SAUTER-Produkcja Sauter najlepsza technika dla rolnictwa! Elastyczność i perfekcyjna jakość na najwyższym poziomie techniki rolniczej, są dla nas sprawą oczywistą. Nasze wieloletnie doświadczenie, nowoczesna linia produkcyjna, jak również nowoczesna technologia produkcji i zaangażowani pracownicy zapewniają ku temu najlepsze warunki. Hans Sauter GmbH Landtechnik - Stahlbau Auerbachweg Stetten Deutschland Telefon +49 (0) Telefax +49 (0) info@sauter-stetten.com Internet
