1 Str 1 U SŁUGI P ROJEKTOWE mgr inż. Maria Kędzierska Oś. Zielone 19/ Tarnów tel.(014) PROJEKT WYKONAWCZY do zgłoszenia wykonania robót Obiekt, adres Przedszkole Publiczne w Tarnowie, ul. Długa 23 a Działka nr 152 obręb 189 Inwestor Gmina Miasta Tarnowa Urząd Miasta Tarnowa Wydział Inwestycji Tarnów, ul. Nowa 4 ROBOTY: Roboty remontowe i renowacyjne Wymiana stolarki okiennej i drzwiowej zewnętrznej Opracowała: mgr inż. Bożena Kurczak - Kierach upr nr NBUA 8346/12/90 MAO/BO//1015/03 Tarnów, październik 2006

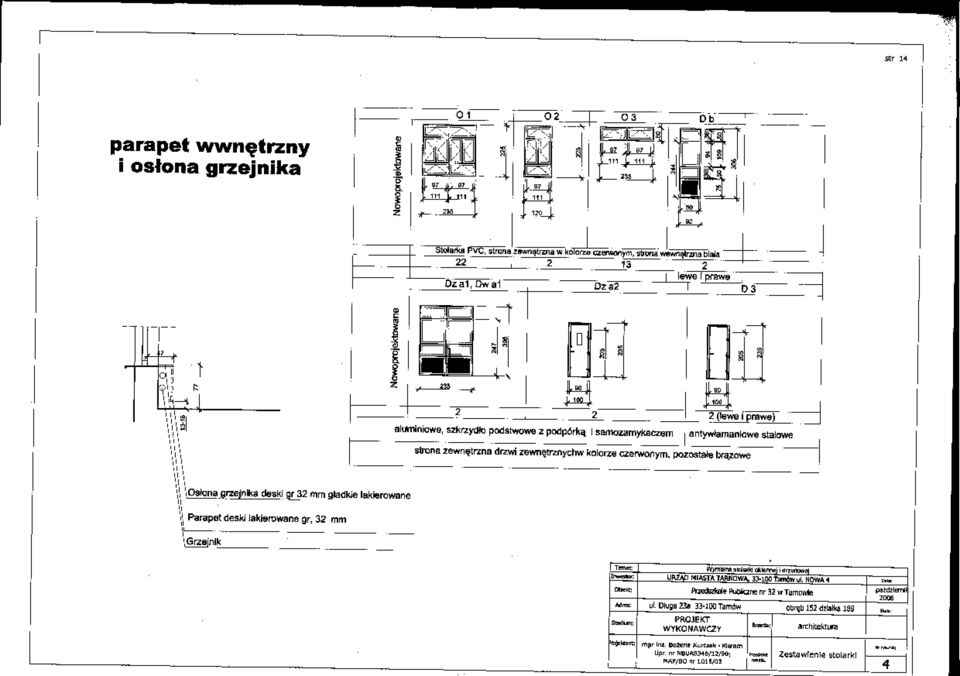

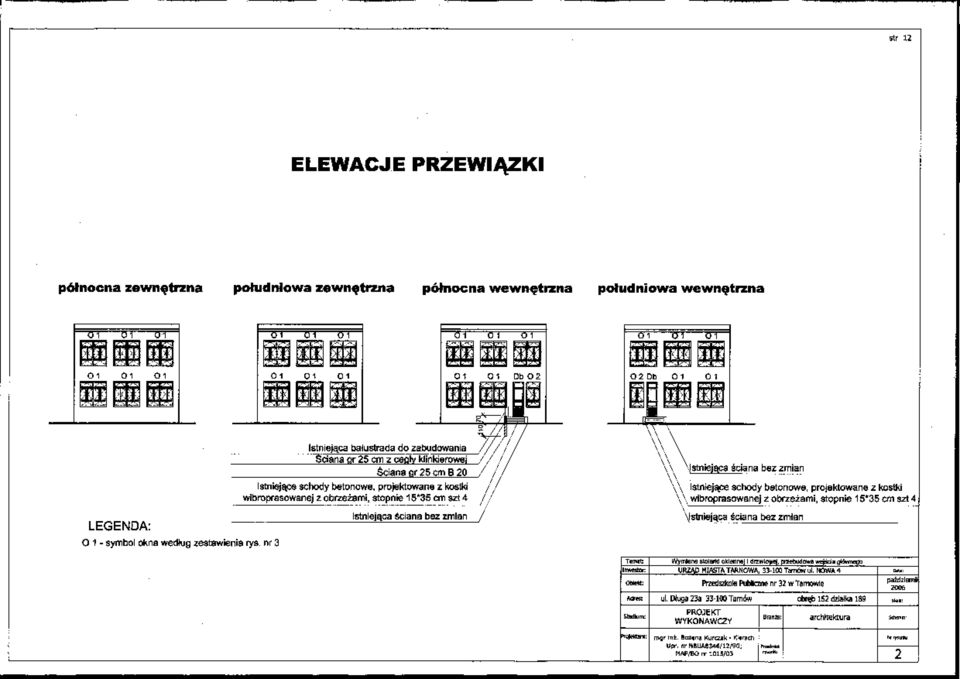

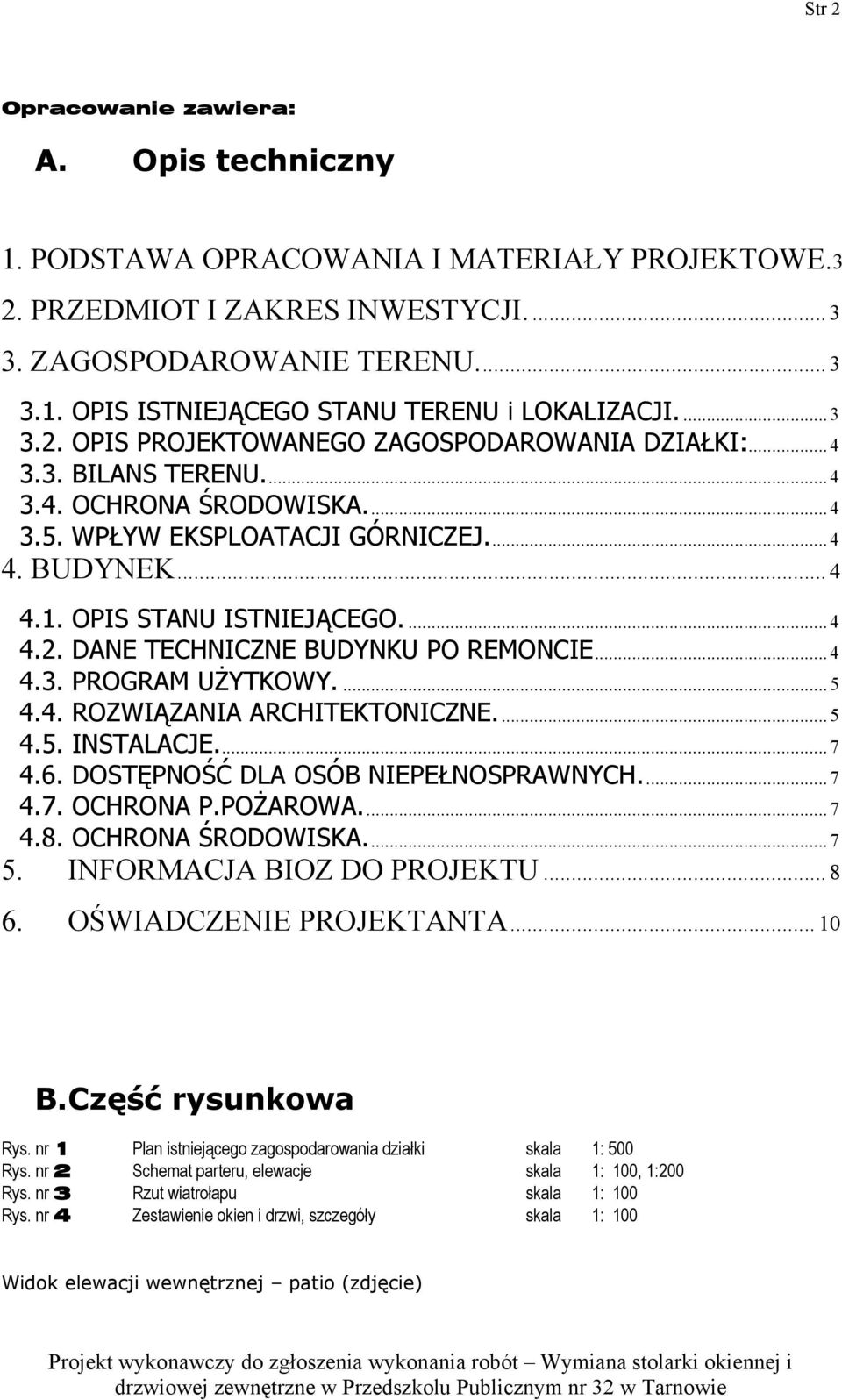

2 Str 2 Opracowanie zawiera: A. Opis techniczny 1. PODSTAWA OPRACOWANIA I MATERIAŁY PROJEKTOWE.3 2. PRZEDMIOT I ZAKRES INWESTYCJI ZAGOSPODAROWANIE TERENU OPIS ISTNIEJĄCEGO STANU TERENU i LOKALIZACJI OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA DZIAŁKI: BILANS TERENU OCHRONA ŚRODOWISKA WPŁYW EKSPLOATACJI GÓRNICZEJ BUDYNEK OPIS STANU ISTNIEJĄCEGO DANE TECHNICZNE BUDYNKU PO REMONCIE PROGRAM UŻYTKOWY ROZWIĄZANIA ARCHITEKTONICZNE INSTALACJE DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH OCHRONA P.POŻAROWA OCHRONA ŚRODOWISKA INFORMACJA BIOZ DO PROJEKTU OŚWIADCZENIE PROJEKTANTA B. Część rysunkowa Rys. nr 1 Plan istniejącego zagospodarowania działki skala 1: 500 Rys. nr 2 Schemat parteru, elewacje skala 1: 100, 1:200 Rys. nr 3 Rzut wiatrołapu skala 1: 100 Rys. nr 4 Zestawienie okien i drzwi, szczegóły skala 1: 100 Widok elewacji wewnętrznej patio (zdjęcie)

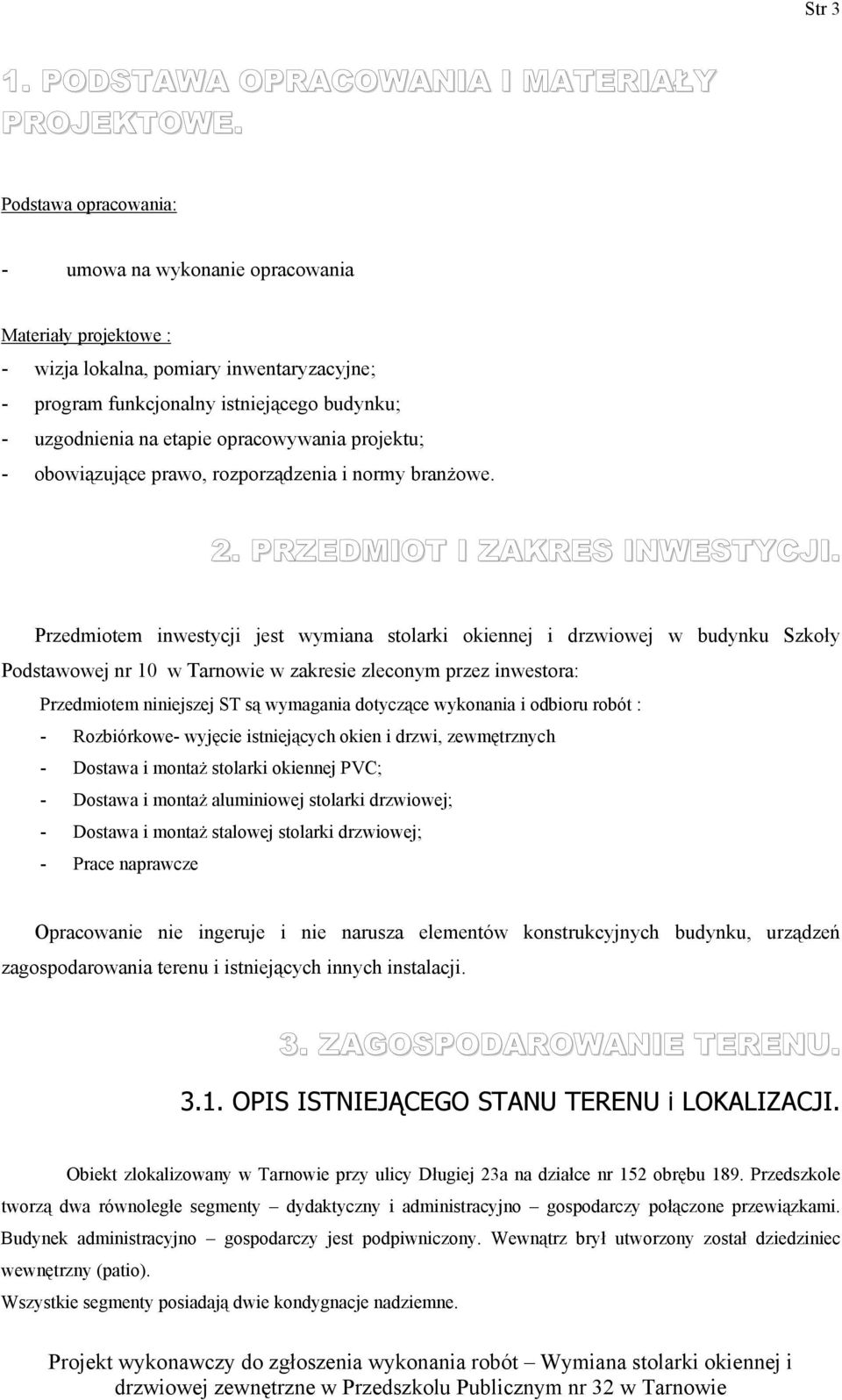

3 Str 3 1. PODSTAWA OPRACOWANIA I MATERIAŁY PROJEKTOWE. Podstawa opracowania: - umowa na wykonanie opracowania Materiały projektowe : - wizja lokalna, pomiary inwentaryzacyjne; - program funkcjonalny istniejącego budynku; - uzgodnienia na etapie opracowywania projektu; - obowiązujące prawo, rozporządzenia i normy branżowe. 2. PRZEDMIOT I ZAKRES INWESTYCJI. Przedmiotem inwestycji jest wymiana stolarki okiennej i drzwiowej w budynku Szkoły Podstawowej nr 10 w Tarnowie w zakresie zleconym przez inwestora: Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru robót : - Rozbiórkowe- wyjęcie istniejących okien i drzwi, zewmętrznych - Dostawa i montaż stolarki okiennej PVC; - Dostawa i montaż aluminiowej stolarki drzwiowej; - Dostawa i montaż stalowej stolarki drzwiowej; - Prace naprawcze Opracowanie nie ingeruje i nie narusza elementów konstrukcyjnych budynku, urządzeń zagospodarowania terenu i istniejących innych instalacji. 3. ZAGOSPODAROWANIE TERENU OPIS ISTNIEJĄCEGO STANU TERENU i LOKALIZACJI. Obiekt zlokalizowany w Tarnowie przy ulicy Długiej 23a na działce nr 152 obrębu 189. Przedszkole tworzą dwa równoległe segmenty dydaktyczny i administracyjno gospodarczy połączone przewiązkami. Budynek administracyjno gospodarczy jest podpiwniczony. Wewnątrz brył utworzony został dziedziniec wewnętrzny (patio). Wszystkie segmenty posiadają dwie kondygnacje nadziemne.

4 Str 4 Wjazd do obiektu od strony wschodniej ulica Długa. Wejścia dla pieszych od ulicy wspólnym z wjazdem traktem pieszym. Dojścia do budynku chodnikami z płytek betonowych oraz z kostki brukowej. Teren jest ogrodzony siatką drucianą z istniejącym wjazdem od strony południowej od lokalnej drogi. Teren działki płaski, obsadzony częściowo krzewami i drzewami, obszar zagospodarowany trawnikiem. Obiekt czynny w godzinach od 6 do OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA DZIAŁKI: Projekt nie ingeruje (nie wprowadza zmian) w istniejące ukształtowanie terenu, drogi i place, infrastrukturę techniczną, zieleń, elementy małej architektury i inne urządzenia działki. Dostosowanie do użytkowania przez osoby niepełnosprawne. Bez zmian. Ochrona przeciwpożarowa. Istniejący, bez zmian. Istniejący, bez zmian BILANS TERENU OCHRONA ŚRODOWISKA. Projektowane elementy środowiska nie zmieniają stanu zastanego w zakresie ochrony WPŁYW EKSPLOATACJI GÓRNICZEJ. Teren inwestycji znajduje się poza zasięgiem wpływu eksploatacji górniczej. 4. BUDYNEK 4.1. OPIS STANU ISTNIEJĄCEGO. Pomieszczenia budynku spełniającą funkcje dydaktyczne, metodyczne oraz pomocnicze przedszkola. Istniejąca stolarka zewnętrzna to okna drewniane zespolone. Drzwi przewidziane do wymiany to drewniane drzwi pełne zewnętrzne i wewnętrzne. Bez zmian DANE TECHNICZNE BUDYNKU PO REMONCIE

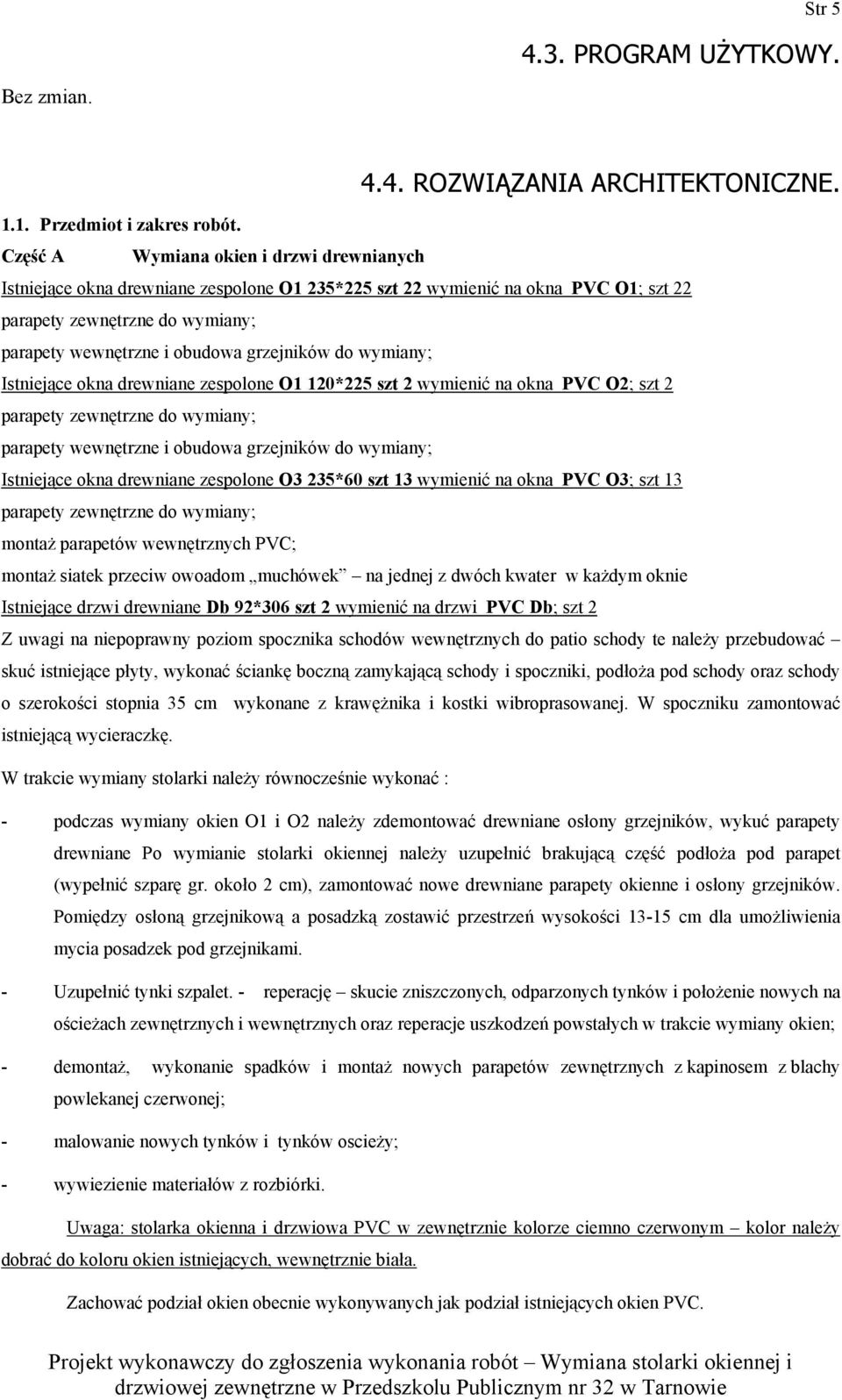

5 Str PROGRAM UŻYTKOWY. Bez zmian ROZWIĄZANIA ARCHITEKTONICZNE Przedmiot i zakres robót. Część A Wymiana okien i drzwi drewnianych Istniejące okna drewniane zespolone O1 235*225 szt 22 wymienić na okna PVC O1; szt 22 parapety zewnętrzne do wymiany; parapety wewnętrzne i obudowa grzejników do wymiany; Istniejące okna drewniane zespolone O1 120*225 szt 2 wymienić na okna PVC O2; szt 2 parapety zewnętrzne do wymiany; parapety wewnętrzne i obudowa grzejników do wymiany; Istniejące okna drewniane zespolone O3 235*60 szt 13 wymienić na okna PVC O3; szt 13 parapety zewnętrzne do wymiany; montaż parapetów wewnętrznych PVC; montaż siatek przeciw owoadom muchówek na jednej z dwóch kwater w każdym oknie Istniejące drzwi drewniane Db 92*306 szt 2 wymienić na drzwi PVC Db; szt 2 Z uwagi na niepoprawny poziom spocznika schodów wewnętrznych do patio schody te należy przebudować skuć istniejące płyty, wykonać ściankę boczną zamykającą schody i spoczniki, podłoża pod schody oraz schody o szerokości stopnia 35 cm wykonane z krawężnika i kostki wibroprasowanej. W spoczniku zamontować istniejącą wycieraczkę. W trakcie wymiany stolarki należy równocześnie wykonać : - podczas wymiany okien O1 i O2 należy zdemontować drewniane osłony grzejników, wykuć parapety drewniane Po wymianie stolarki okiennej należy uzupełnić brakującą część podłoża pod parapet (wypełnić szparę gr. około 2 cm), zamontować nowe drewniane parapety okienne i osłony grzejników. Pomiędzy osłoną grzejnikową a posadzką zostawić przestrzeń wysokości cm dla umożliwienia mycia posadzek pod grzejnikami. - Uzupełnić tynki szpalet. - reperację skucie zniszczonych, odparzonych tynków i położenie nowych na ościeżach zewnętrznych i wewnętrznych oraz reperacje uszkodzeń powstałych w trakcie wymiany okien; - demontaż, wykonanie spadków i montaż nowych parapetów zewnętrznych z kapinosem z blachy powlekanej czerwonej; - malowanie nowych tynków i tynków oscieży; - wywiezienie materiałów z rozbiórki. Uwaga: stolarka okienna i drzwiowa PVC w zewnętrznie kolorze ciemno czerwonym kolor należy dobrać do koloru okien istniejących, wewnętrznie biała. Zachować podział okien obecnie wykonywanych jak podział istniejących okien PVC.

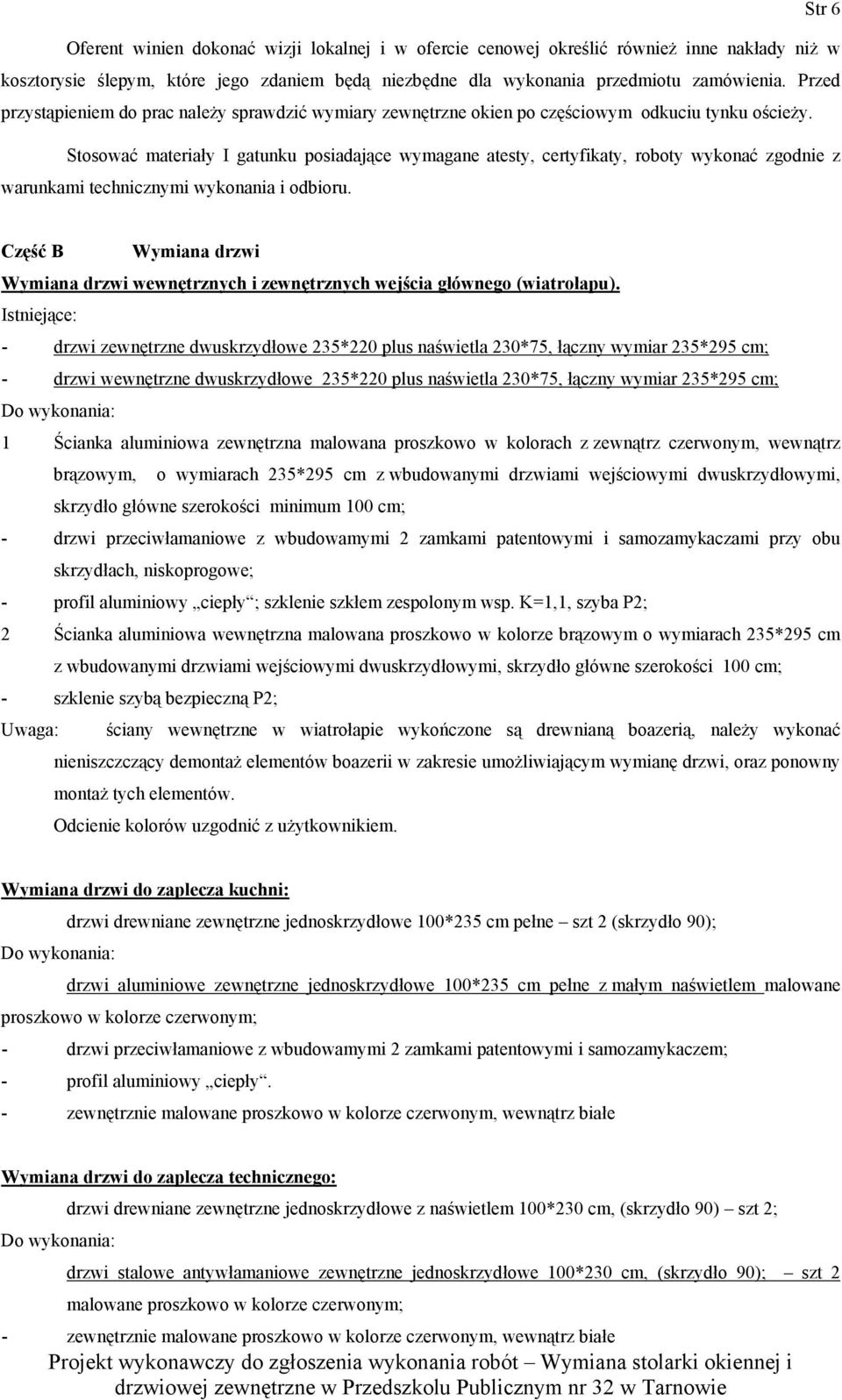

6 Str 6 Oferent winien dokonać wizji lokalnej i w ofercie cenowej określić również inne nakłady niż w kosztorysie ślepym, które jego zdaniem będą niezbędne dla wykonania przedmiotu zamówienia. Przed przystąpieniem do prac należy sprawdzić wymiary zewnętrzne okien po częściowym odkuciu tynku ościeży. Stosować materiały I gatunku posiadające wymagane atesty, certyfikaty, roboty wykonać zgodnie z warunkami technicznymi wykonania i odbioru. Część B Wymiana drzwi Wymiana drzwi wewnętrznych i zewnętrznych wejścia głównego (wiatrołapu). Istniejące: - drzwi zewnętrzne dwuskrzydłowe 235*220 plus naświetla 230*75, łączny wymiar 235*295 cm; - drzwi wewnętrzne dwuskrzydłowe 235*220 plus naświetla 230*75, łączny wymiar 235*295 cm; Do wykonania: 1 Ścianka aluminiowa zewnętrzna malowana proszkowo w kolorach z zewnątrz czerwonym, wewnątrz brązowym, o wymiarach 235*295 cm z wbudowanymi drzwiami wejściowymi dwuskrzydłowymi, skrzydło główne szerokości minimum 100 cm; - drzwi przeciwłamaniowe z wbudowamymi 2 zamkami patentowymi i samozamykaczami przy obu skrzydłach, niskoprogowe; - profil aluminiowy ciepły ; szklenie szkłem zespolonym wsp. K=1,1, szyba P2; 2 Ścianka aluminiowa wewnętrzna malowana proszkowo w kolorze brązowym o wymiarach 235*295 cm z wbudowanymi drzwiami wejściowymi dwuskrzydłowymi, skrzydło główne szerokości 100 cm; - szklenie szybą bezpieczną P2; Uwaga: ściany wewnętrzne w wiatrołapie wykończone są drewnianą boazerią, należy wykonać nieniszczczący demontaż elementów boazerii w zakresie umożliwiającym wymianę drzwi, oraz ponowny montaż tych elementów. Odcienie kolorów uzgodnić z użytkownikiem. Wymiana drzwi do zaplecza kuchni: drzwi drewniane zewnętrzne jednoskrzydłowe 100*235 cm pełne szt 2 (skrzydło 90); Do wykonania: drzwi aluminiowe zewnętrzne jednoskrzydłowe 100*235 cm pełne z małym naświetlem malowane proszkowo w kolorze czerwonym; - drzwi przeciwłamaniowe z wbudowamymi 2 zamkami patentowymi i samozamykaczem; - profil aluminiowy ciepły. - zewnętrznie malowane proszkowo w kolorze czerwonym, wewnątrz białe Wymiana drzwi do zaplecza technicznego: Do wykonania: drzwi drewniane zewnętrzne jednoskrzydłowe z naświetlem 100*230 cm, (skrzydło 90) szt 2; drzwi stalowe antywłamaniowe zewnętrzne jednoskrzydłowe 100*230 cm, (skrzydło 90); szt 2 malowane proszkowo w kolorze czerwonym; - zewnętrznie malowane proszkowo w kolorze czerwonym, wewnątrz białe

7 Str 7 W trakcie wymiany stolarki i ślusarki należy równocześnie wykonać : 1). reperację skucie zniszczonych, odparzonych tynków i położenie nowych na ościeżach zewnętrznych i wewnętrznych oraz reperacje uszkodzeń powstałych w trakcie wymiany; 2). malowanie tynków i tynków ościeży; 3). wywiezienie materiałów z rozbiórki. Oferent winien dokonać wizji lokalnej i w ofercie cenowej określić również inne nakłady niż w kosztorysie ślepym, które jego zdaniem będą niezbędne dla wykonania przedmiotu zamówienia. Przed przystąpieniem do prac należy sprawdzić wymiary zewnętrzne okien po częściowym odkuciu tynku ościeży Wyszczególnienie i opis prac towarzyszących i robót tymczasowych. prace towarzyszące i roboty tymczasowe - zabezpieczenie pomieszczeń i traktów komunikacyjnych na czas prowadzenia robót, np. wyłożenie podłóg folią, osłony mebli itp; - wykonanie rusztowania zewnętrznego, szczególnie dla montażu okien; - uporządkowanie pomieszczeń i komunikacji po wykonaniu robót. Stolarka aluminiowa antywłamaniowa - musi posiadać atest antywłamaniowy. Dostosować wymiar stolarki do istniejących otworów w taki, sposób, aby możliwe było w przyszłości docieplenie ościeży otworów styropianem gr 3-5 cm. Szklenie szkłem komorowym o współczynniku przenikliwości ciepła nie większym niż k= 1,1, szyby zewnętrzne P4, wewnętrzne P2. Podstawowe skrzydła drzwiowe bezwzględnie szerokości określonej w części rysunkowej, szerokość skrzydeł bocznych dostosować do zastosowanych profili al. Skrzydła drzwiowe wyposażone w podpórki do utrzymania drzwi w pozycji otwartej, antabę długości 60 cm oraz samozamykacz. Zamykanie drzwi na minimum dwa zamki z trzema zestawami kluczy. Bbez zmian. Bez zmian. Bez zmian INSTALACJE DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH OCHRONA P.POŻAROWA OCHRONA ŚRODOWISKA. Projektowane zmiany nie zmieniają dotychczasowych relacji pomiędzy budynkiem a środowiskiem.

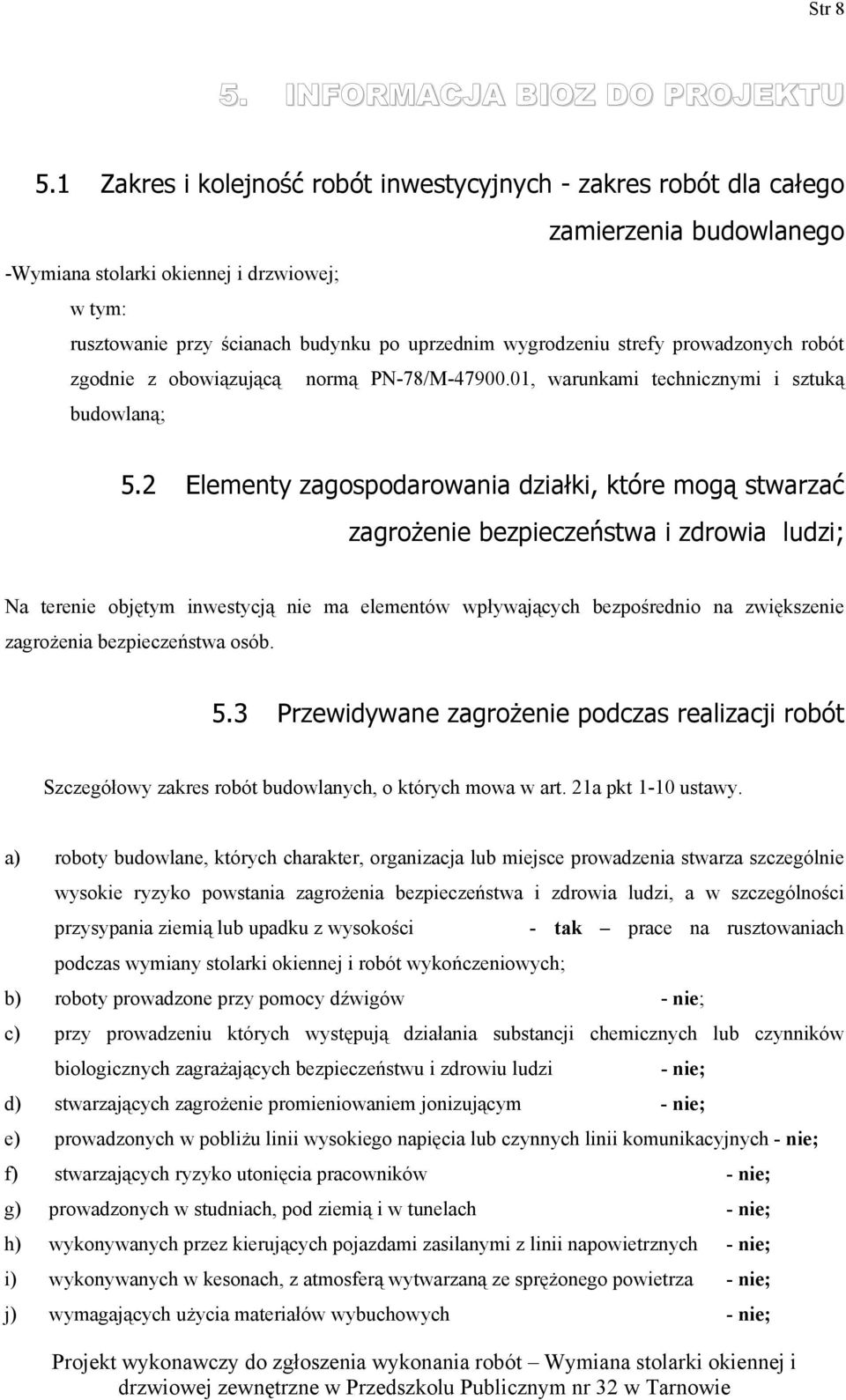

8 Str 8 5. INFORMACJA BIOZ DO PROJEKTU 5.1 Zakres i kolejność robót inwestycyjnych - zakres robót dla całego zamierzenia budowlanego -Wymiana stolarki okiennej i drzwiowej; w tym: rusztowanie przy ścianach budynku po uprzednim wygrodzeniu strefy prowadzonych robót zgodnie z obowiązującą normą PN-78/M , warunkami technicznymi i sztuką budowlaną; 5.2 Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi; Na terenie objętym inwestycją nie ma elementów wpływających bezpośrednio na zwiększenie zagrożenia bezpieczeństwa osób. 5.3 Przewidywane zagrożenie podczas realizacji robót Szczegółowy zakres robót budowlanych, o których mowa w art. 21a pkt 1-10 ustawy. a) roboty budowlane, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią lub upadku z wysokości podczas wymiany stolarki okiennej i robót wykończeniowych; - tak prace na rusztowaniach b) roboty prowadzone przy pomocy dźwigów - nie; c) przy prowadzeniu których występują działania substancji chemicznych lub czynników biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi - nie; d) stwarzających zagrożenie promieniowaniem jonizującym - nie; e) prowadzonych w pobliżu linii wysokiego napięcia lub czynnych linii komunikacyjnych - nie; f) stwarzających ryzyko utonięcia pracowników - nie; g) prowadzonych w studniach, pod ziemią i w tunelach - nie; h) wykonywanych przez kierujących pojazdami zasilanymi z linii napowietrznych - nie; i) wykonywanych w kesonach, z atmosferą wytwarzaną ze sprężonego powietrza - nie; j) wymagających użycia materiałów wybuchowych - nie;

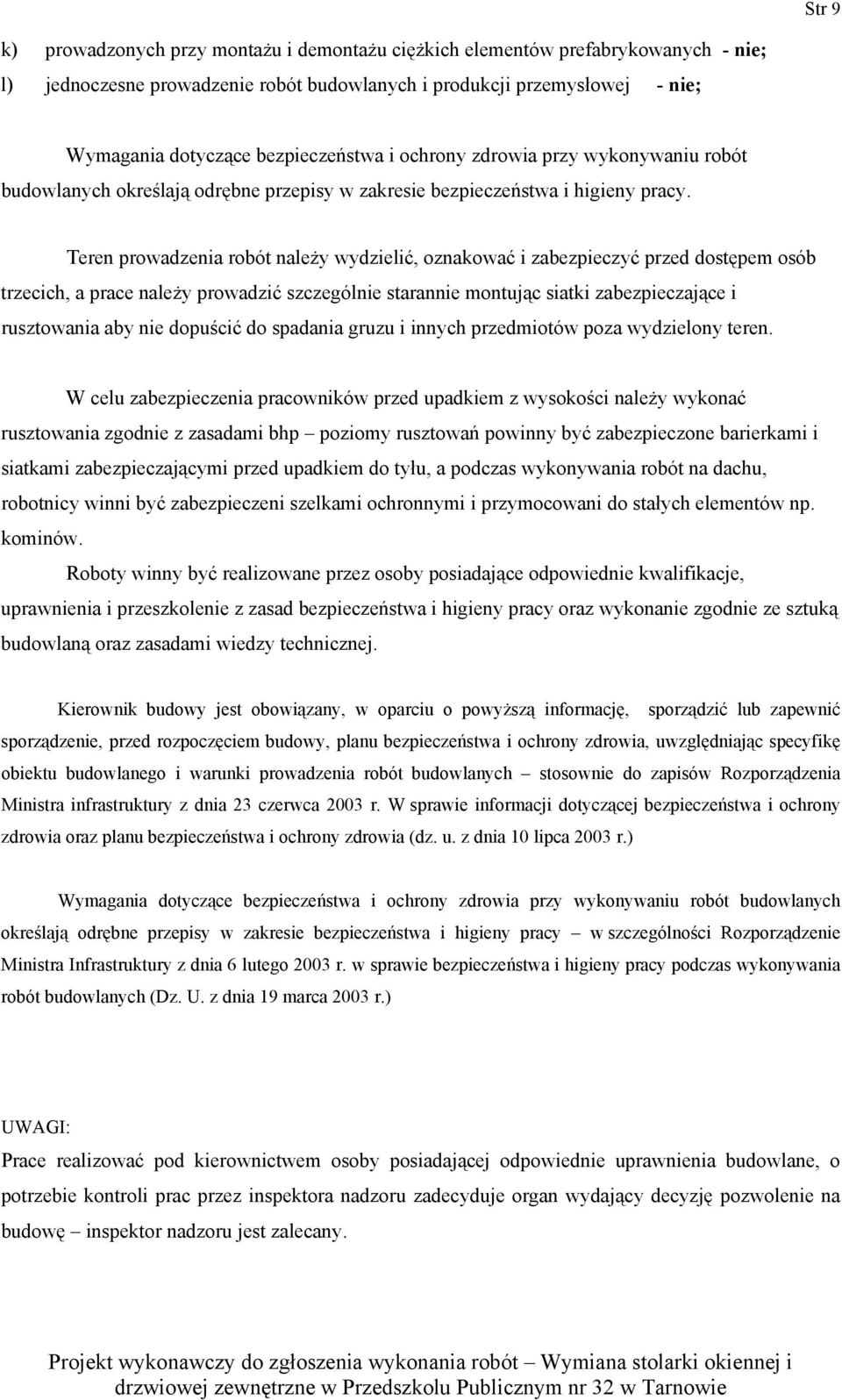

9 Str 9 k) prowadzonych przy montażu i demontażu ciężkich elementów prefabrykowanych - nie; l) jednoczesne prowadzenie robót budowlanych i produkcji przemysłowej - nie; Wymagania dotyczące bezpieczeństwa i ochrony zdrowia przy wykonywaniu robót budowlanych określają odrębne przepisy w zakresie bezpieczeństwa i higieny pracy. Teren prowadzenia robót należy wydzielić, oznakować i zabezpieczyć przed dostępem osób trzecich, a prace należy prowadzić szczególnie starannie montując siatki zabezpieczające i rusztowania aby nie dopuścić do spadania gruzu i innych przedmiotów poza wydzielony teren. W celu zabezpieczenia pracowników przed upadkiem z wysokości należy wykonać rusztowania zgodnie z zasadami bhp poziomy rusztowań powinny być zabezpieczone barierkami i siatkami zabezpieczającymi przed upadkiem do tyłu, a podczas wykonywania robót na dachu, robotnicy winni być zabezpieczeni szelkami ochronnymi i przymocowani do stałych elementów np. kominów. Roboty winny być realizowane przez osoby posiadające odpowiednie kwalifikacje, uprawnienia i przeszkolenie z zasad bezpieczeństwa i higieny pracy oraz wykonanie zgodnie ze sztuką budowlaną oraz zasadami wiedzy technicznej. Kierownik budowy jest obowiązany, w oparciu o powyższą informację, sporządzić lub zapewnić sporządzenie, przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych stosownie do zapisów Rozporządzenia Ministra infrastruktury z dnia 23 czerwca 2003 r. W sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (dz. u. z dnia 10 lipca 2003 r.) Wymagania dotyczące bezpieczeństwa i ochrony zdrowia przy wykonywaniu robót budowlanych określają odrębne przepisy w zakresie bezpieczeństwa i higieny pracy w szczególności Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z dnia 19 marca 2003 r.) UWAGI: Prace realizować pod kierownictwem osoby posiadającej odpowiednie uprawnienia budowlane, o potrzebie kontroli prac przez inspektora nadzoru zadecyduje organ wydający decyzję pozwolenie na budowę inspektor nadzoru jest zalecany.

10 Str OŚWIADCZENIE PROJEKTANTA Na podstawie art. 20 Ustawy a dnia 7 lipca 1994 roku Prawo budowlane oświadczam, że niniejszy projekt jest wykonany zgodnie z umową, obowiązującymi przepisami oraz zasadami wiedzy technicznej.
