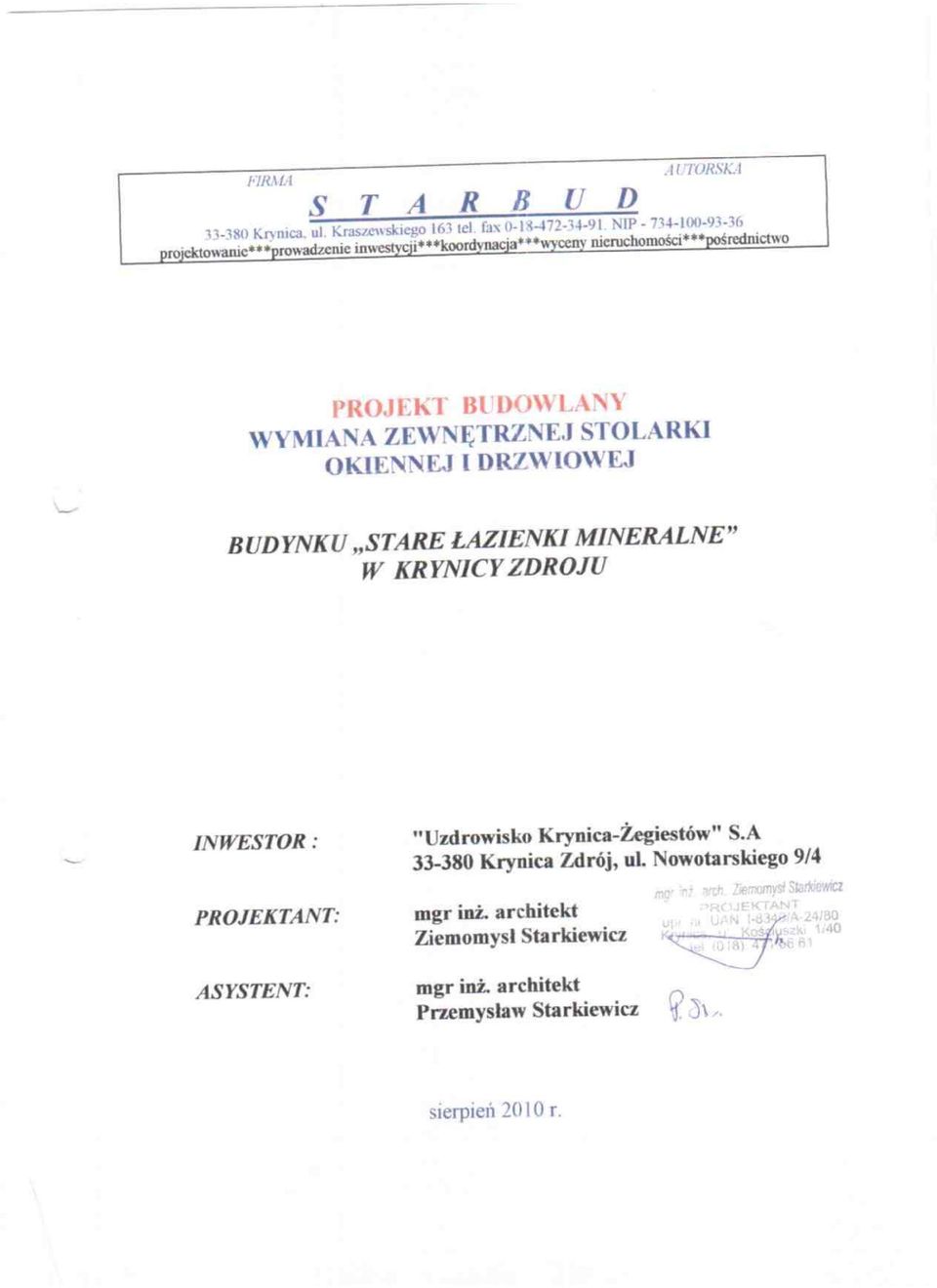

Opis techniczny do projektu budowlanego wymiany zewnętrznej stolarki okiennej i drzwiowej Budynku Stare Łazienki Mineralne w Krynicy Zdroju

Wielkość: px

Rozpocząć pokaz od strony:

Download "Opis techniczny do projektu budowlanego wymiany zewnętrznej stolarki okiennej i drzwiowej Budynku Stare Łazienki Mineralne w Krynicy Zdroju"

Miłosz Wójcik
8 lat temu
Przeglądów:

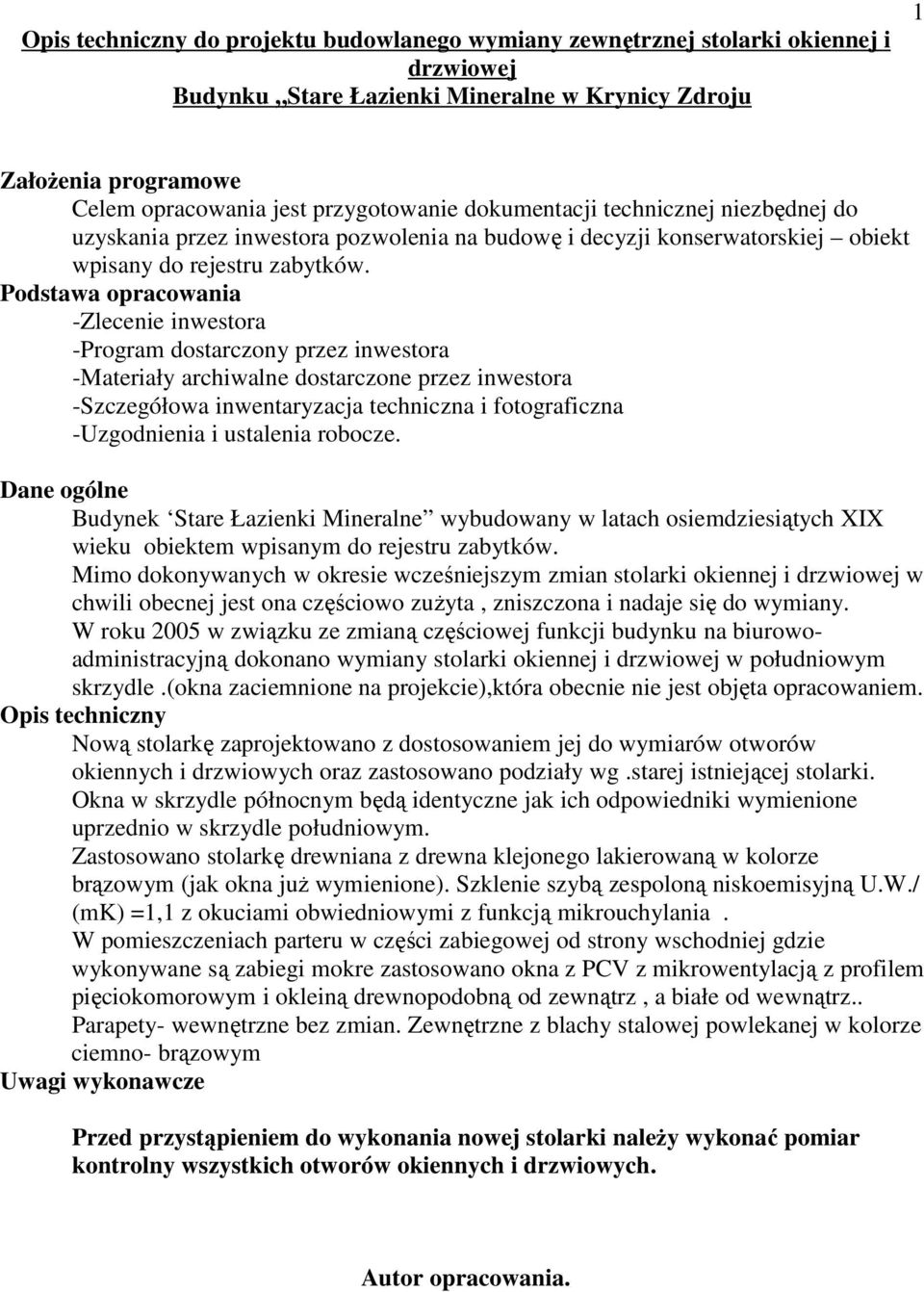

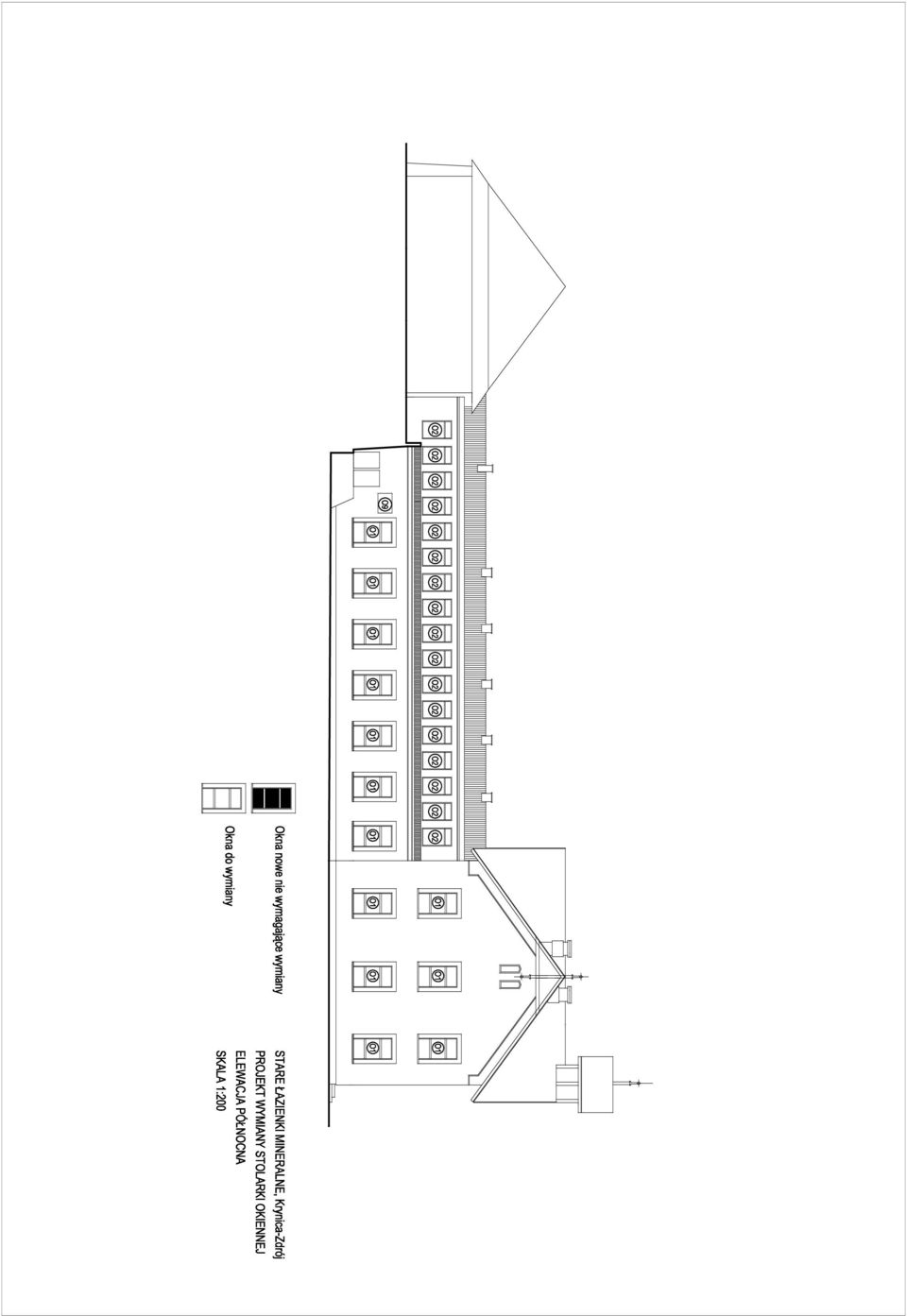

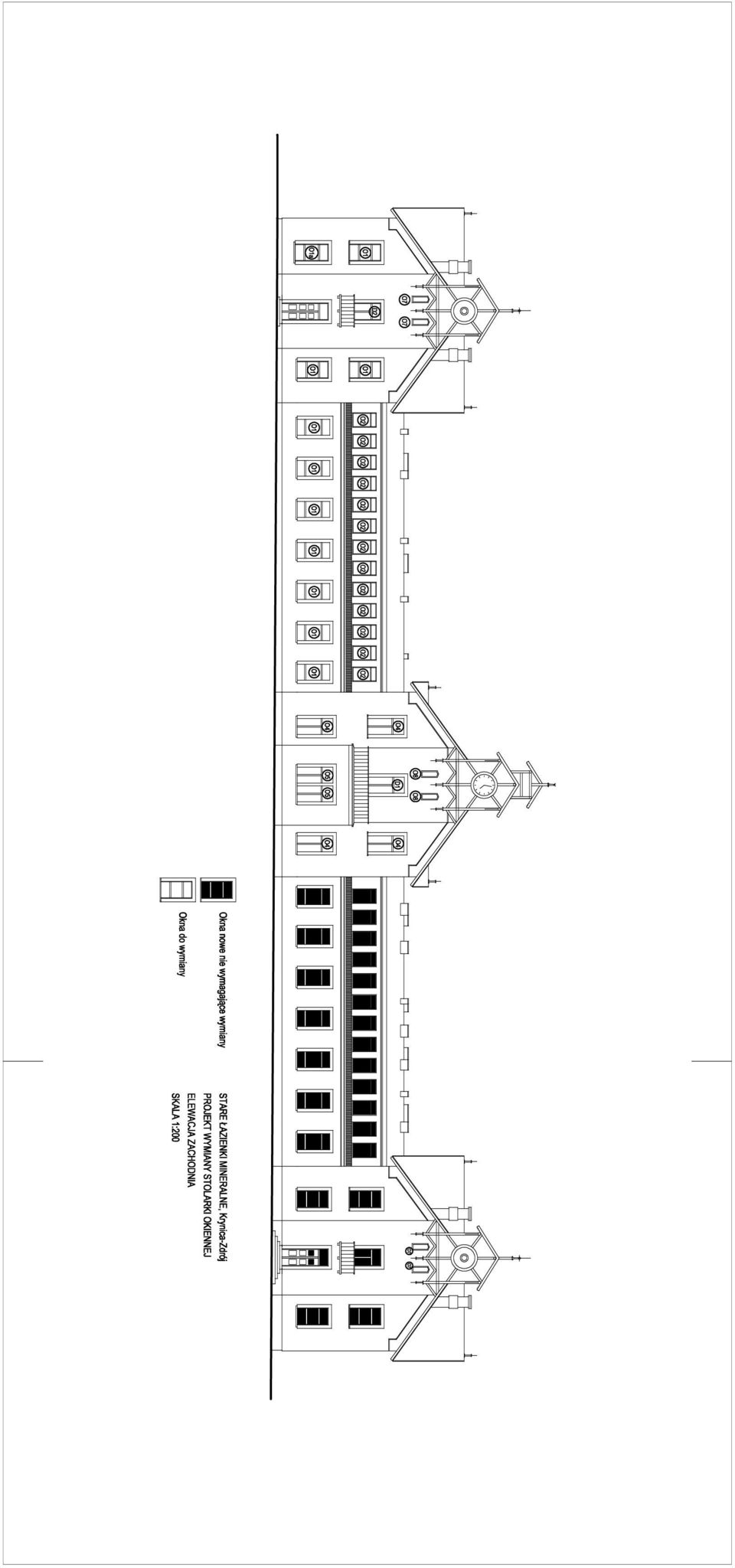

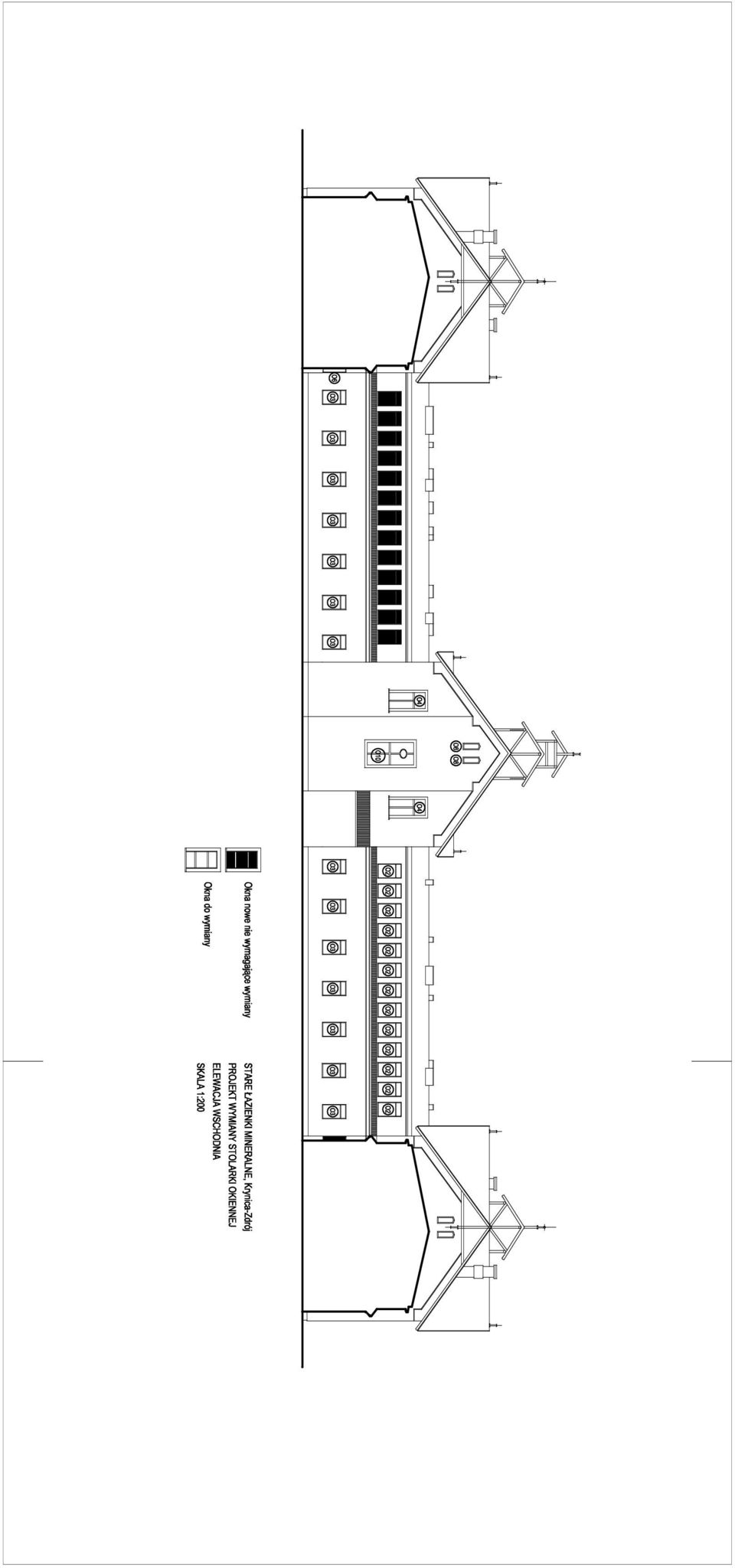

2 Opis techniczny do projektu budowlanego wymiany zewnętrznej stolarki okiennej i drzwiowej Budynku Stare Łazienki Mineralne w Krynicy Zdroju 1 Założenia programowe Celem opracowania jest przygotowanie dokumentacji technicznej niezbędnej do uzyskania przez inwestora pozwolenia na budowę i decyzji konserwatorskiej obiekt wpisany do rejestru zabytków. Podstawa opracowania -Zlecenie inwestora -Program dostarczony przez inwestora -Materiały archiwalne dostarczone przez inwestora -Szczegółowa inwentaryzacja techniczna i fotograficzna -Uzgodnienia i ustalenia robocze. Dane ogólne Budynek Stare Łazienki Mineralne wybudowany w latach osiemdziesiątych XIX wieku obiektem wpisanym do rejestru zabytków. Mimo dokonywanych w okresie wcześniejszym zmian stolarki okiennej i drzwiowej w chwili obecnej jest ona częściowo zużyta, zniszczona i nadaje się do wymiany. W roku 2005 w związku ze zmianą częściowej funkcji budynku na biurowoadministracyjną dokonano wymiany stolarki okiennej i drzwiowej w południowym skrzydle.(okna zaciemnione na projekcie),która obecnie nie jest objęta opracowaniem. Opis techniczny Nową stolarkę zaprojektowano z dostosowaniem jej do wymiarów otworów okiennych i drzwiowych oraz zastosowano podziały wg.starej istniejącej stolarki. Okna w skrzydle północnym będą identyczne jak ich odpowiedniki wymienione uprzednio w skrzydle południowym. Zastosowano stolarkę drewniana z drewna klejonego lakierowaną w kolorze brązowym (jak okna już wymienione). Szklenie szybą zespoloną niskoemisyjną U.W./ (mk) =1,1 z okuciami obwiedniowymi z funkcją mikrouchylania. W pomieszczeniach parteru w części zabiegowej od strony wschodniej gdzie wykonywane są zabiegi mokre zastosowano okna z PCV z mikrowentylacją z profilem pięciokomorowym i okleiną drewnopodobną od zewnątrz, a białe od wewnątrz.. Parapety- wewnętrzne bez zmian. Zewnętrzne z blachy stalowej powlekanej w kolorze ciemno- brązowym Uwagi wykonawcze Przed przystąpieniem do wykonania nowej stolarki należy wykonać pomiar kontrolny wszystkich otworów okiennych i drzwiowych. Autor opracowania.

Podstawa opracowania -Zlecenie inwestora -Program dostarczony przez inwestora -Materiały archiwalne dostarczone przez inwestora -Szczegółowa inwentaryzacja techniczna i fotograficzna -Uzgodnienia i

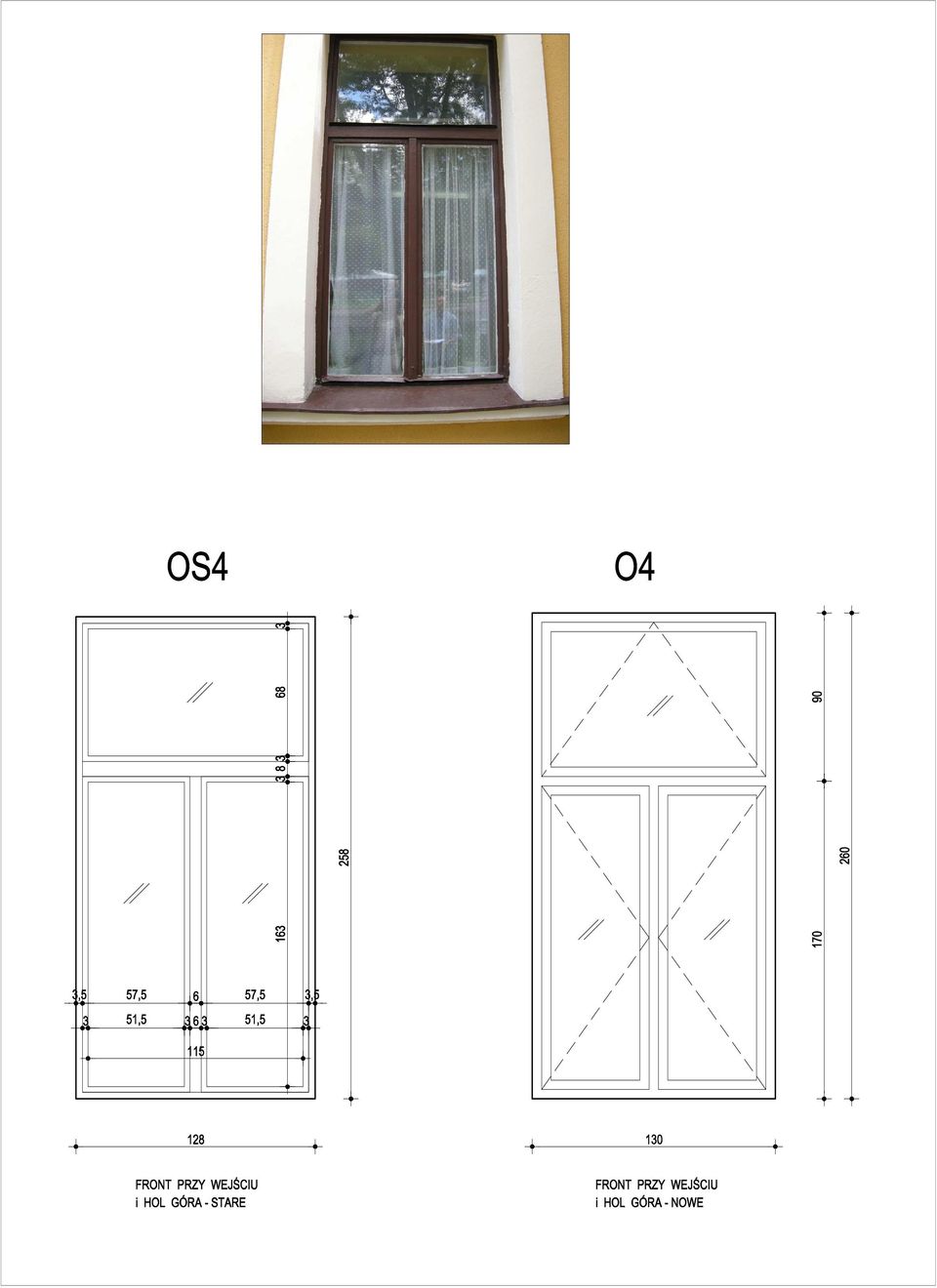

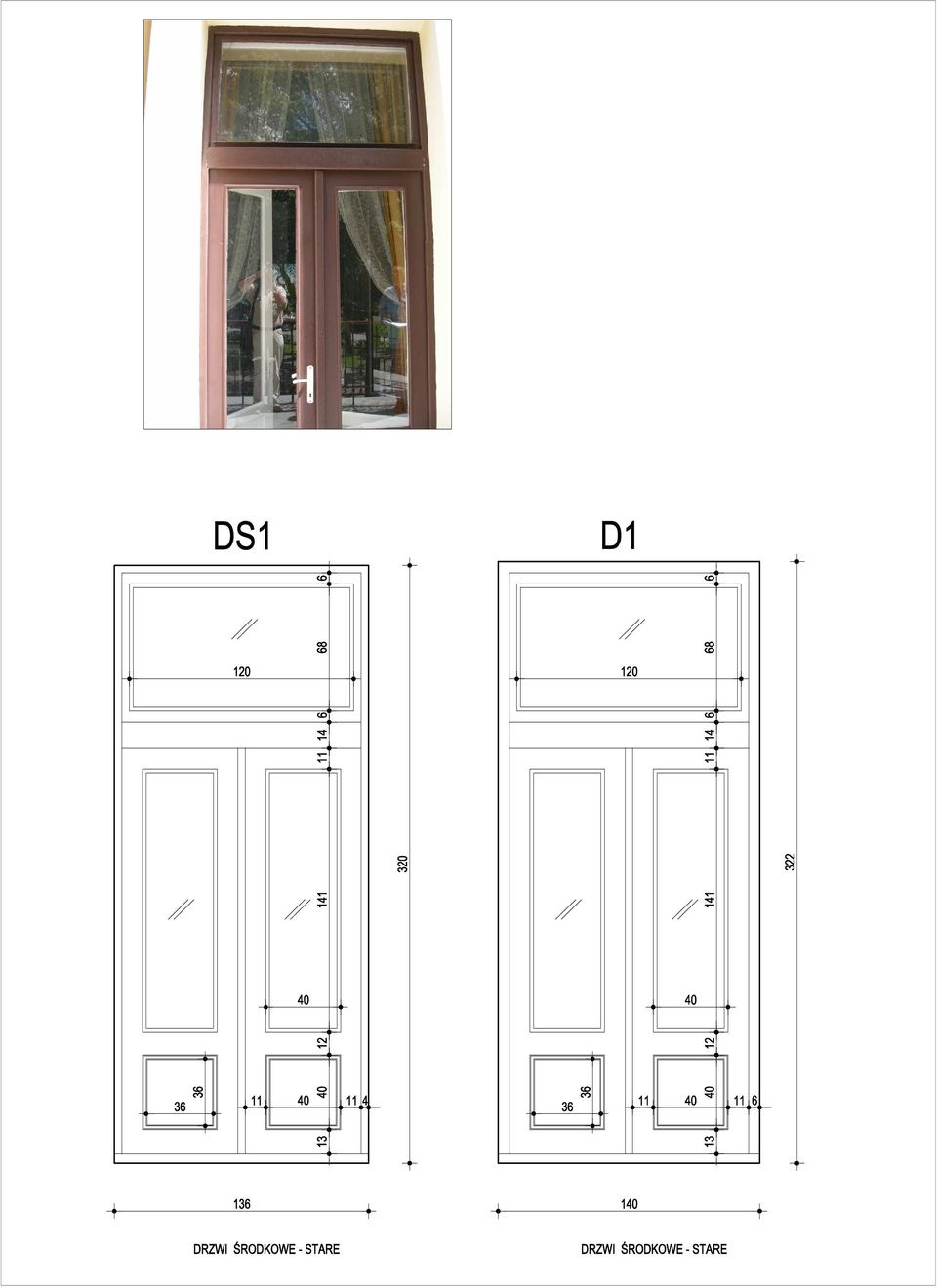

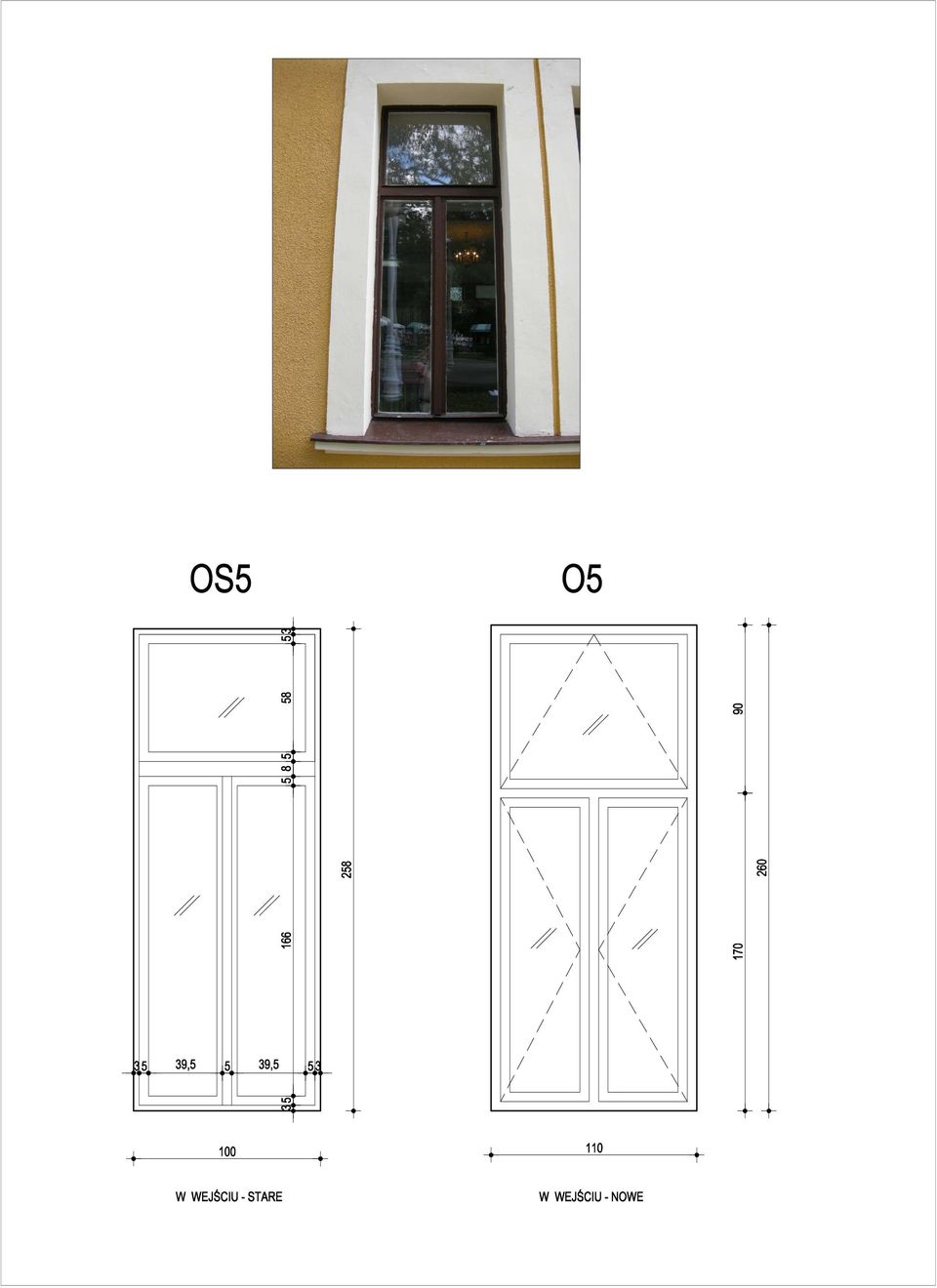

3 Wytyczne wykonawcze do projektu budowlanego wymiany zewnętrznej stolarki okiennej i drzwiowej Budynku Stare Łazienki Mineralne w Krynicy Zdroju 1 Podstawa opracowania -Projekt budowlany -Uzgodnienia i ustalenia robocze. Opis techniczny Nową stolarkę zaprojektowano z dostosowaniem jej do wymiarów otworów okiennych i drzwiowych oraz zastosowano podziały wg.starej istniejącej stolarki. Okna w skrzydle północnym będą identyczne jak ich odpowiedniki wymienione uprzednio w skrzydle południowym. W pomieszczeniach parteru w części zabiegowej od strony wschodniej gdzie wykonywane są zabiegi mokre zastosowano okna z PCV z mikrowentylacją z profilem pięciokomorowym i okleiną drewnopodobną od zewnątrz, a białe od wewnątrz.. Parapety- wewnętrzne bez zmian. Zewnętrzne z blachy stalowej powlekanej w kolorze ciemno- brązowym Stolarka drewniana okna - szt drzwi balkonowe - szt.2 Stolarka pcv Klejonka trójwarstwowa sosnowa, słoje poszczególnych warstw złożone w sposób niwelujący naprężenia, łączona na mikrowczepy Szklenie zestawem dwuszynowym ze szkłem niskoemisyjnym o współczynniku przenikania ciepła nie wyższym niż U=1,0 W/m 2 xk, posiadającym znak bezpieczeństwa B oraz atesty ITB i PZH Okucia obwiedniowe z mikrorozszczelnieniem Okno przed pomalowaniem powinno być poddane obróbce (wygładzeniu), zaimpregnowane dwukrotnie, pomalowane podkładem oraz dwukrotnie lakierem nawierzchniowym kryjącym w kolorze brązowym RAL 8017 (jak istniejąca stolarka) Okapniki alu angobowane w kolorze brąz (jak w części istniejącej) Okna powinny zawierać okapnik przyszybowy, okapnik przyramowy z wkładką termoizolacyjną i zakończeniami z tworzywa sztucznego W ramiakach poziomych listwa alu angobowana w kolorze brąz Klamka odlew aluminiowy z zaznaczeniem pozycji okna w kolorze brąz Uszczelka dociskowa z wypełnieniem poliuretanowym, uszczelka rozszczelniająca z filtrowaniem powietrza o dł. min.15 cm w każdej kwaterze Drzwi balkonowe z drewna klejonego iglastego jednoramowe z odtworzeniem profili podziału zewnętrznego jak istniejący Kit silikonowy Ofoliowanie i onarożnikowanie okien do transportu okna z pcv z laminatem drewnopodobnym z zewnątrz w kolorze jak istniejąca stolarka - szt.33 z W pomieszczeniach parteru w części zabiegowej (elewacja wschodnia), gdzie wykonywane są abiegi mokre zastosowano okna z PCV z mikrowentylacją, z profilem minimum pięciokomorowym i okleiną drewnopodobną od zewnątrz, a białe od wewnątrz.

Okna w skrzydle północnym będą identyczne jak ich odpowiedniki wymienione uprzednio w skrzydle południowym.

4 2 Wyroby muszą być dopuszczone do obrotu i stosowania w budownictwie na podstawie certyfikatu na znak bezpieczeństwa i deklaracji zgodności, bądź aprobaty technicznej. Dodatki związane ze stolarką tj. nakładki na zawiasy i zaślepki na zawiasy powinny nawiązywać kolorystyką do profili. Cała stolarka ma być wyposażona w : klamki okapnik przyszybowy nakładki na zawiasy zaślepki na zawiasy uszczelkę z wypełnieniem poliuretanowym uszczelkę rozszczelniającą z filtrowaniem o dł.min.15 cm w każdej kwaterze okiennej okapnik przyramowy listwy maskujące w kolorze stolarki (od strony wewnętrznej) Montaż i demontaż stolarki okiennej powinien obejmować: dostarczenie stolarki wniesienie na miejsce montażu usunięcie własnym staraniem i na własny koszt materiałów z demontażu zamontowanie okien zgodnie z wytycznymi producenta za pomocą kotew oraz wypełnienie wolnej przestrzeni pianą poliuretanową usunięcie nadmiaru piany po wyschnięciu demontaż istniejących i montaż nowych parapetów zewnętrznych uzupełnienie tynków zewnętrznych i wewnętrznych ościeży okiennych oraz powierzchni na ścianach malowanie ościeży okiennych wewnętrznych i zewnętrznych posprzątanie po robotach budowlanych i umycie zamontowanych okien Parapety wewnętrzne pozostają bez zmian. Zewnętrzne należy wykonać z blachy stalowej powlekanej w kolorze ciemno-brązowym jak istniejące. Uwagi wykonawcze Przed przystąpieniem do wykonania nowej stolarki należy wykonać pomiar kontrolny wszystkich otworów okiennych i drzwiowych. Autor opracowania.

Cała stolarka ma być wyposażona w : klamki okapnik przyszybowy nakładki na zawiasy zaślepki na zawiasy uszczelkę z wypełnieniem poliuretanowym uszczelkę rozszczelniającą z filtrowaniem o dł.min.

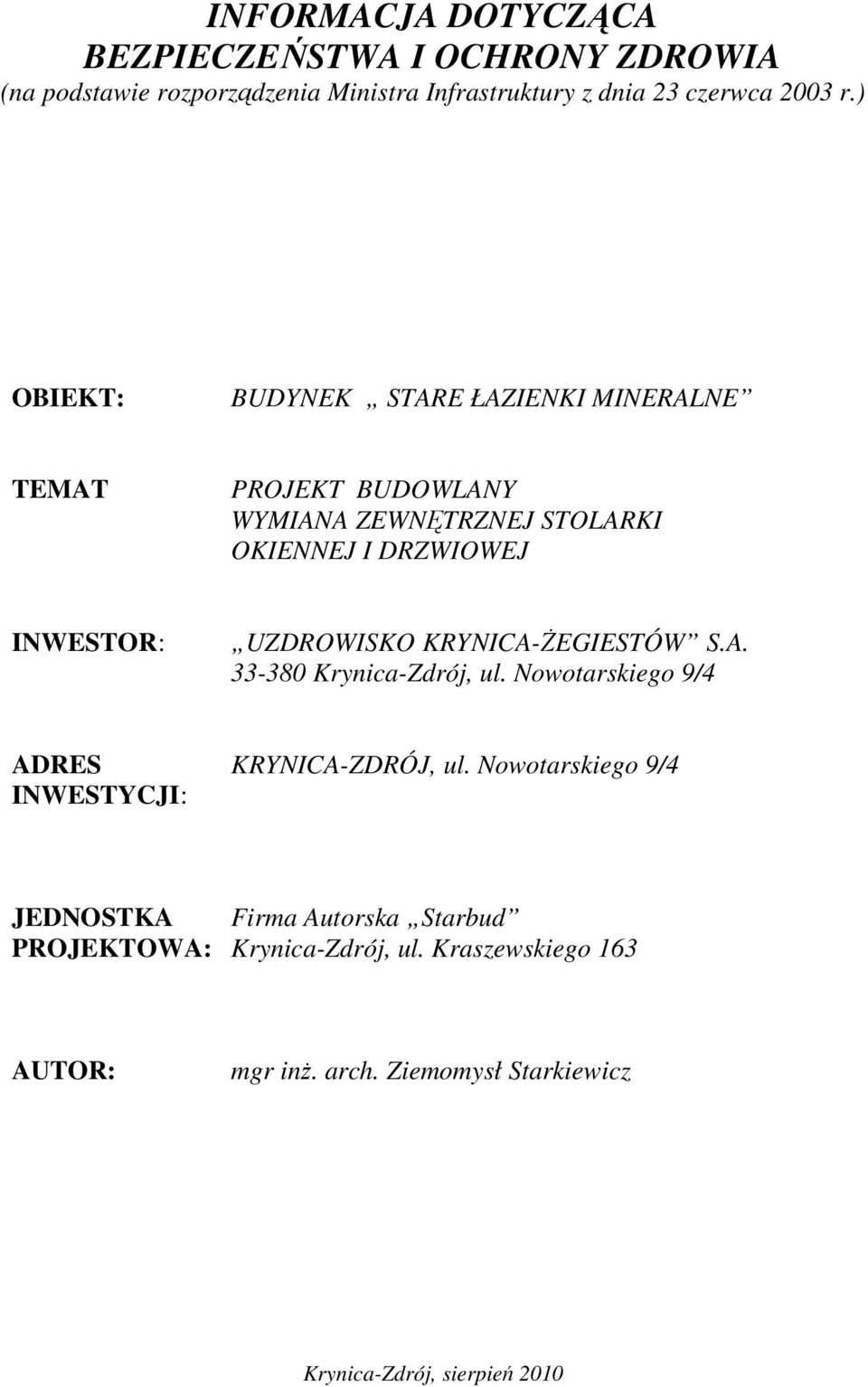

5 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r.) OBIEKT: BUDYNEK STARE ŁAZIENKI MINERALNE TEMAT PROJEKT BUDOWLANY WYMIANA ZEWNĘTRZNEJ STOLARKI OKIENNEJ I DRZWIOWEJ INWESTOR: UZDROWISKO KRYNICA-ŻEGIESTÓW S.A Krynica-Zdrój, ul. Nowotarskiego 9/4 ADRES KRYNICA-ZDRÓJ, ul. Nowotarskiego 9/4 INWESTYCJI: JEDNOSTKA Firma Autorska Starbud PROJEKTOWA: Krynica-Zdrój, ul. Kraszewskiego 163 AUTOR: mgr inż. arch. Ziemomysł Starkiewicz Krynica-Zdrój, sierpień 2010

UZDROWISKO KRYNICA-ŻEGIESTÓW S.A. 33-380 Krynica-Zdrój, ul. Nowotarskiego 9/4 ADRES KRYNICA-ZDRÓJ, ul.

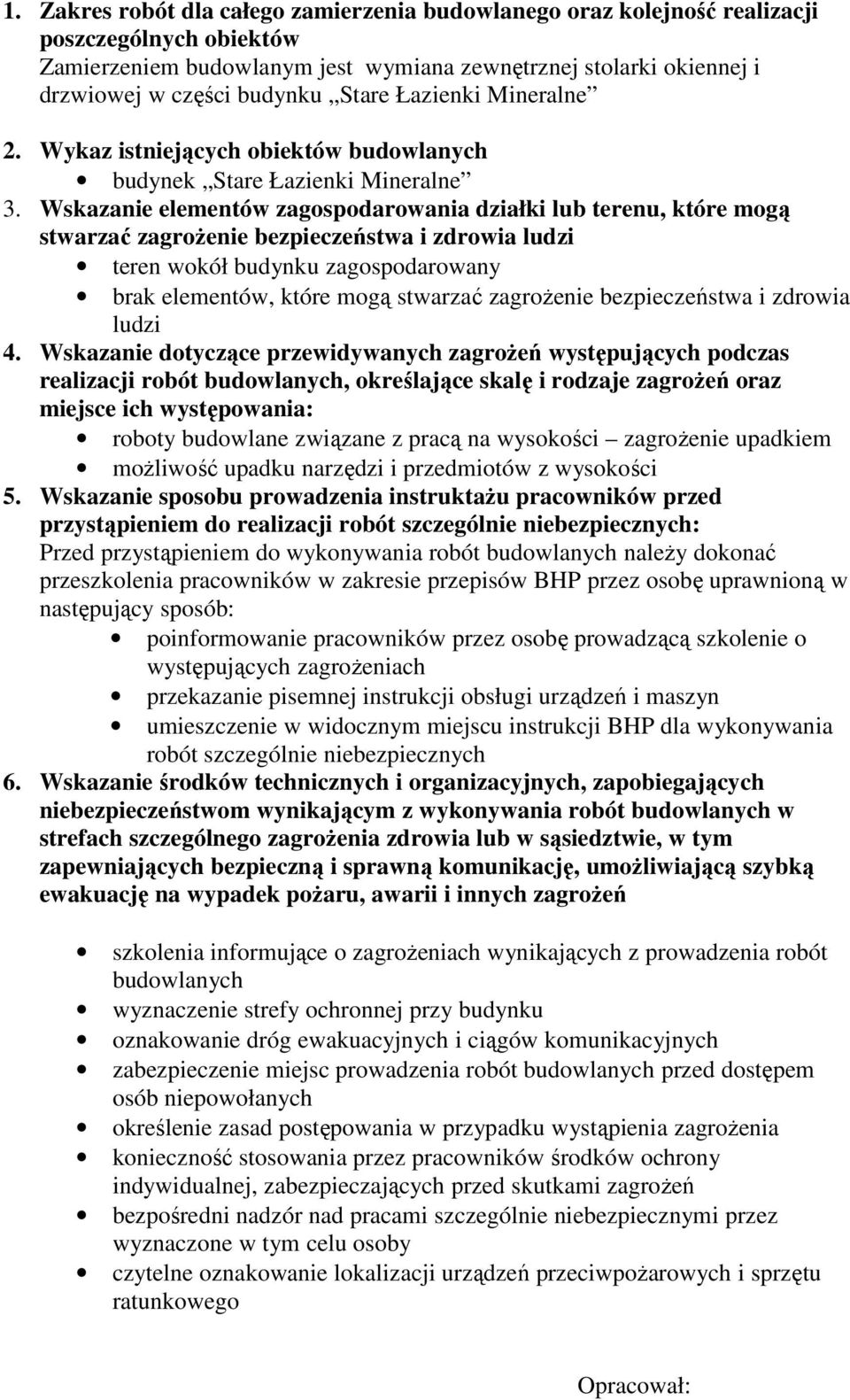

6 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zamierzeniem budowlanym jest wymiana zewnętrznej stolarki okiennej i drzwiowej w części budynku Stare Łazienki Mineralne 2. Wykaz istniejących obiektów budowlanych budynek Stare Łazienki Mineralne 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi teren wokół budynku zagospodarowany brak elementów, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce ich występowania: roboty budowlane związane z pracą na wysokości zagrożenie upadkiem możliwość upadku narzędzi i przedmiotów z wysokości 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Przed przystąpieniem do wykonywania robót budowlanych należy dokonać przeszkolenia pracowników w zakresie przepisów BHP przez osobę uprawnioną w następujący sposób: poinformowanie pracowników przez osobę prowadzącą szkolenie o występujących zagrożeniach przekazanie pisemnej instrukcji obsługi urządzeń i maszyn umieszczenie w widocznym miejscu instrukcji BHP dla wykonywania robót szczególnie niebezpiecznych 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń szkolenia informujące o zagrożeniach wynikających z prowadzenia robót budowlanych wyznaczenie strefy ochronnej przy budynku oznakowanie dróg ewakuacyjnych i ciągów komunikacyjnych zabezpieczenie miejsc prowadzenia robót budowlanych przed dostępem osób niepowołanych określenie zasad postępowania w przypadku wystąpienia zagrożenia konieczność stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń bezpośredni nadzór nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby czytelne oznakowanie lokalizacji urządzeń przeciwpożarowych i sprzętu ratunkowego Opracował:

Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi teren wokół budynku zagospodarowany brak elementów, które mogą stwarzać

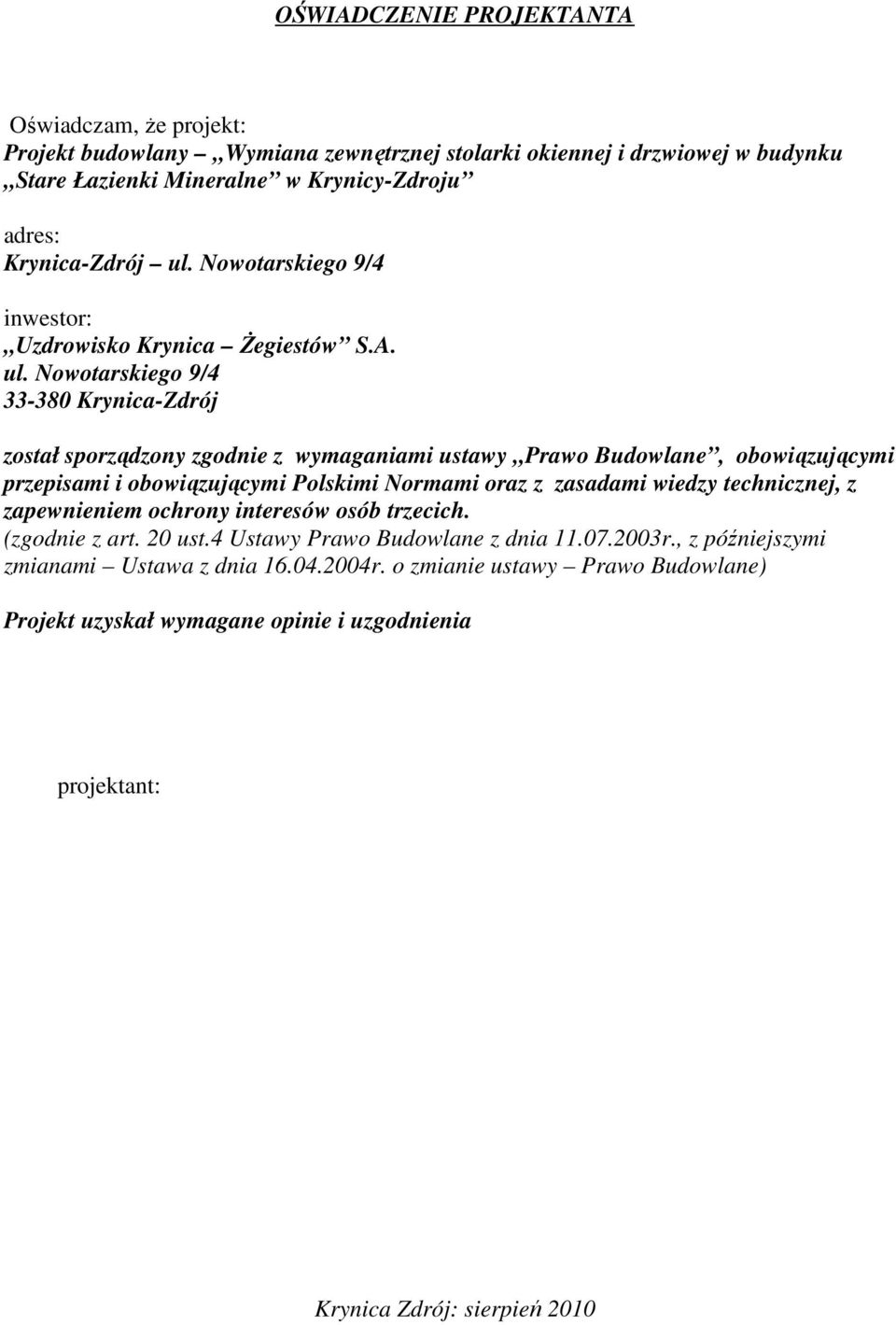

7 OŚWIADCZENIE PROJEKTANTA Oświadczam, że projekt: Projekt budowlany Wymiana zewnętrznej stolarki okiennej i drzwiowej w budynku Stare Łazienki Mineralne w Krynicy-Zdroju adres: Krynica-Zdrój ul. Nowotarskiego 9/4 inwestor: Uzdrowisko Krynica Żegiestów S.A. ul. Nowotarskiego 9/ Krynica-Zdrój został sporządzony zgodnie z wymaganiami ustawy Prawo Budowlane, obowiązującymi przepisami i obowiązującymi Polskimi Normami oraz z zasadami wiedzy technicznej, z zapewnieniem ochrony interesów osób trzecich. (zgodnie z art. 20 ust.4 Ustawy Prawo Budowlane z dnia r., z późniejszymi zmianami Ustawa z dnia r. o zmianie ustawy Prawo Budowlane) Projekt uzyskał wymagane opinie i uzgodnienia projektant: Krynica Zdrój: sierpień 2010

Nowotarskiego 9/4 inwestor: Uzdrowisko Krynica Żegiestów S.A. ul.
