Grandstream Networks, Inc. GXP1450/GXP1405 Biznesowe telefony SIP

Transkrypt

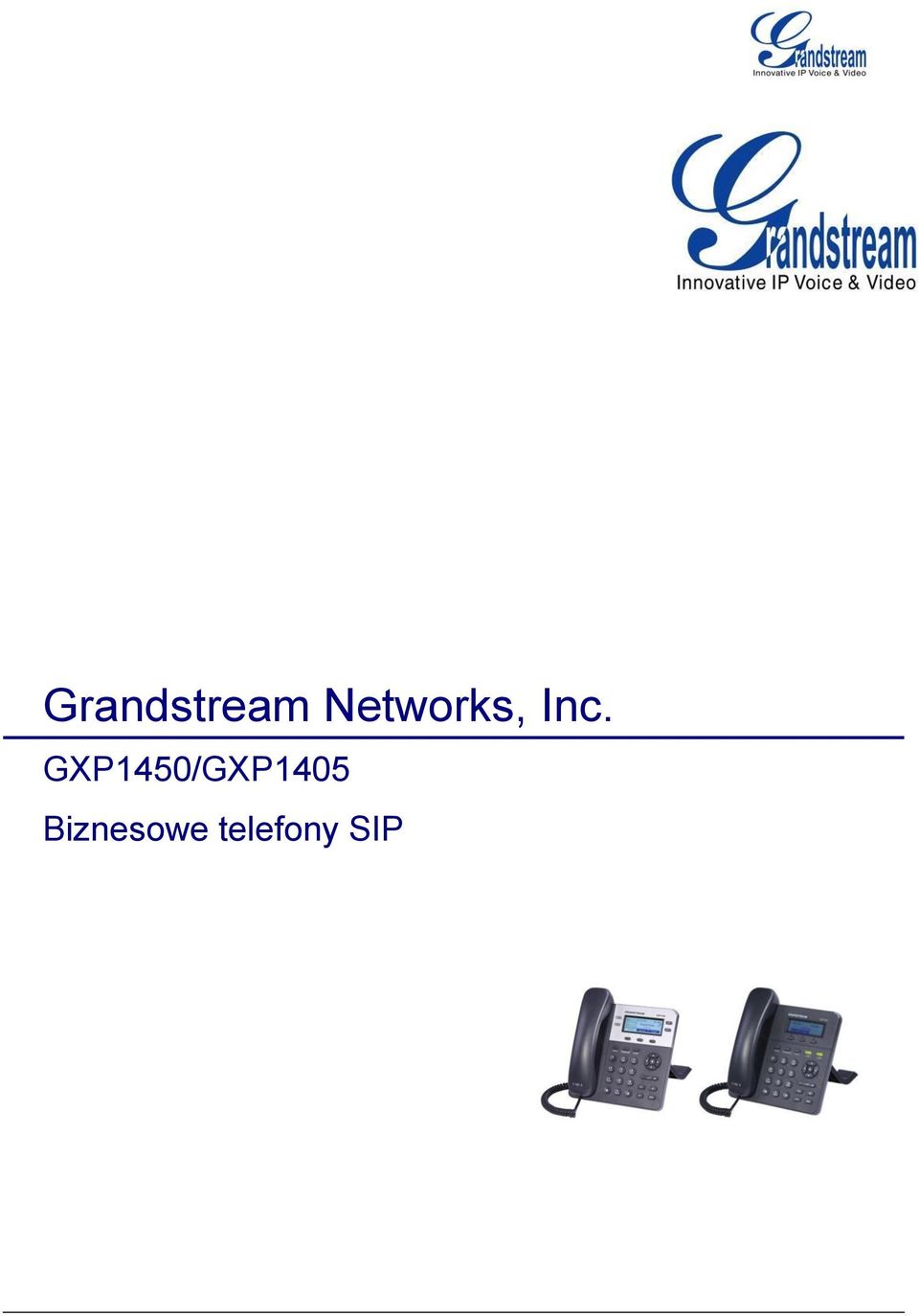

1 Grandstream Networks, Inc. GXP1450/GXP1405 Biznesowe telefony SIP

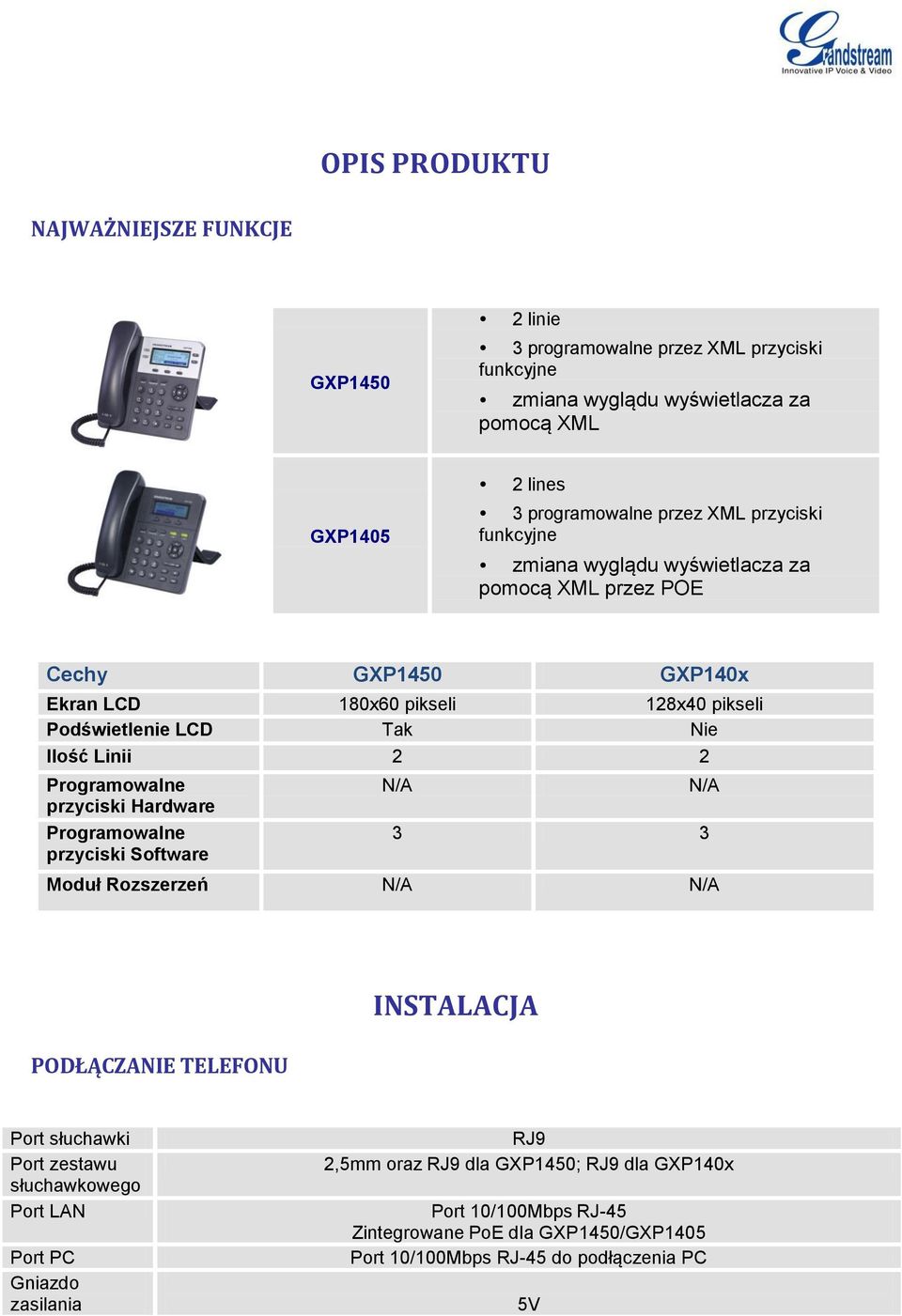

2 OPIS PRODUKTU NAJWAŻNIEJSZE FUNKCJE GXP linie 3 programowalne przez XML przyciski funkcyjne zmiana wyglądu wyświetlacza za pomocą XML GXP lines 3 programowalne przez XML przyciski funkcyjne zmiana wyglądu wyświetlacza za pomocą XML przez POE Cechy GXP1450 GXP140x Ekran LCD 180x60 pikseli 128x40 pikseli Podświetlenie LCD Tak Nie Ilość Linii 2 2 Programowalne przyciski Hardware Programowalne przyciski Software N/A N/A 3 3 Moduł Rozszerzeń N/A N/A PODŁĄCZANIE TELEFONU INSTALACJA Port słuchawki Port zestawu słuchawkowego Port LAN Port PC Gniazdo zasilania RJ9 2,5mm oraz RJ9 dla GXP1450; RJ9 dla GXP140x Port 10/100Mbps RJ-45 Zintegrowane PoE dla GXP1450/GXP1405 Port 10/100Mbps RJ-45 do podłączenia PC 5V

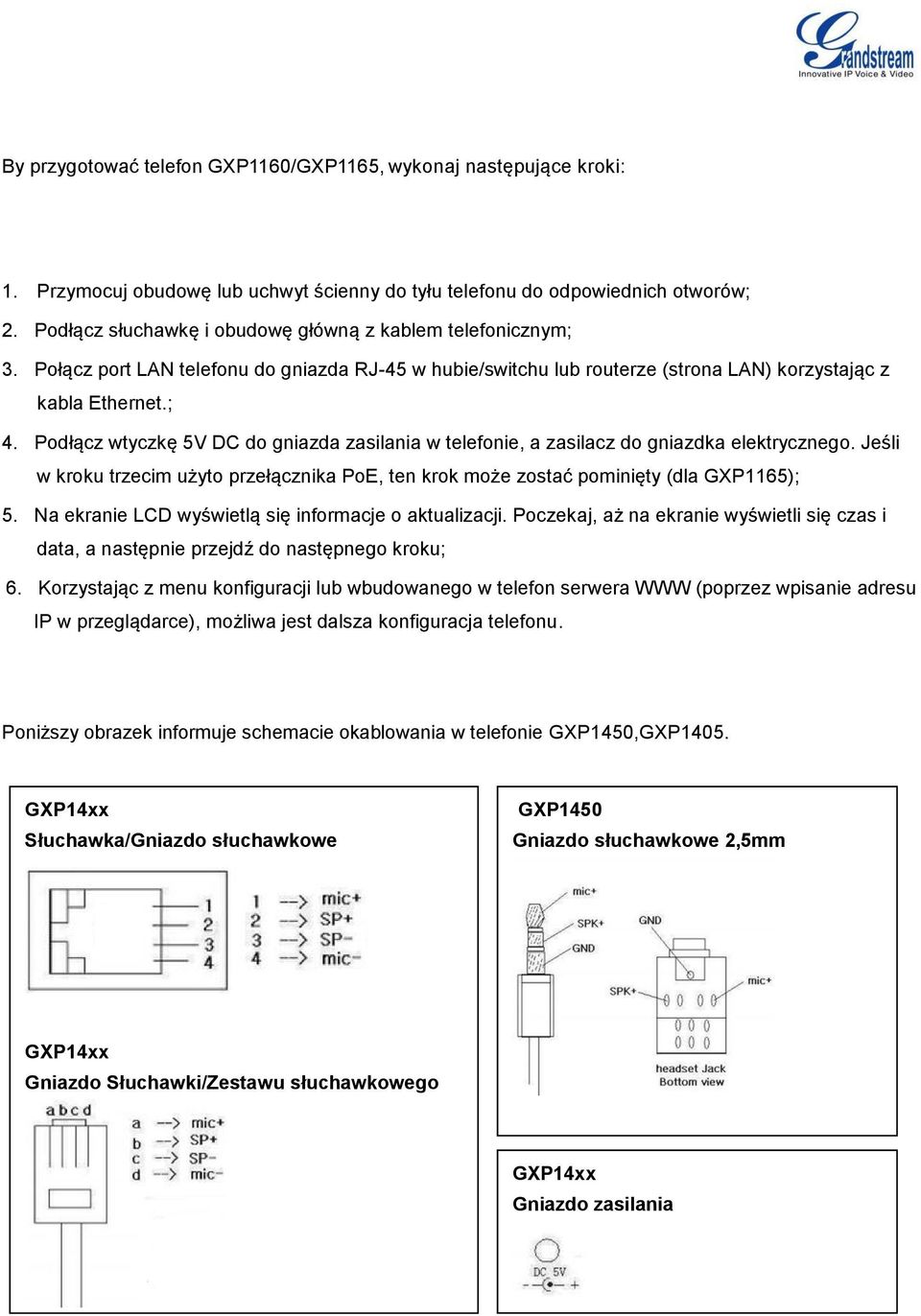

3 By przygotować telefon GXP1160/GXP1165, wykonaj następujące kroki: 1. Przymocuj obudowę lub uchwyt ścienny do tyłu telefonu do odpowiednich otworów; 2. Podłącz słuchawkę i obudowę główną z kablem telefonicznym; 3. Połącz port LAN telefonu do gniazda RJ-45 w hubie/switchu lub routerze (strona LAN) korzystając z kabla Ethernet.; 4. Podłącz wtyczkę 5V DC do gniazda zasilania w telefonie, a zasilacz do gniazdka elektrycznego. Jeśli w kroku trzecim użyto przełącznika PoE, ten krok może zostać pominięty (dla GXP1165); 5. Na ekranie LCD wyświetlą się informacje o aktualizacji. Poczekaj, aż na ekranie wyświetli się czas i data, a następnie przejdź do następnego kroku; 6. Korzystając z menu konfiguracji lub wbudowanego w telefon serwera WWW (poprzez wpisanie adresu IP w przeglądarce), możliwa jest dalsza konfiguracja telefonu. Poniższy obrazek informuje schemacie okablowania w telefonie GXP1450,GXP1405. GXP14xx Słuchawka/Gniazdo słuchawkowe GXP1450 Gniazdo słuchawkowe 2,5mm GXP14xx Gniazdo Słuchawki/Zestawu słuchawkowego GXP14xx Gniazdo zasilania

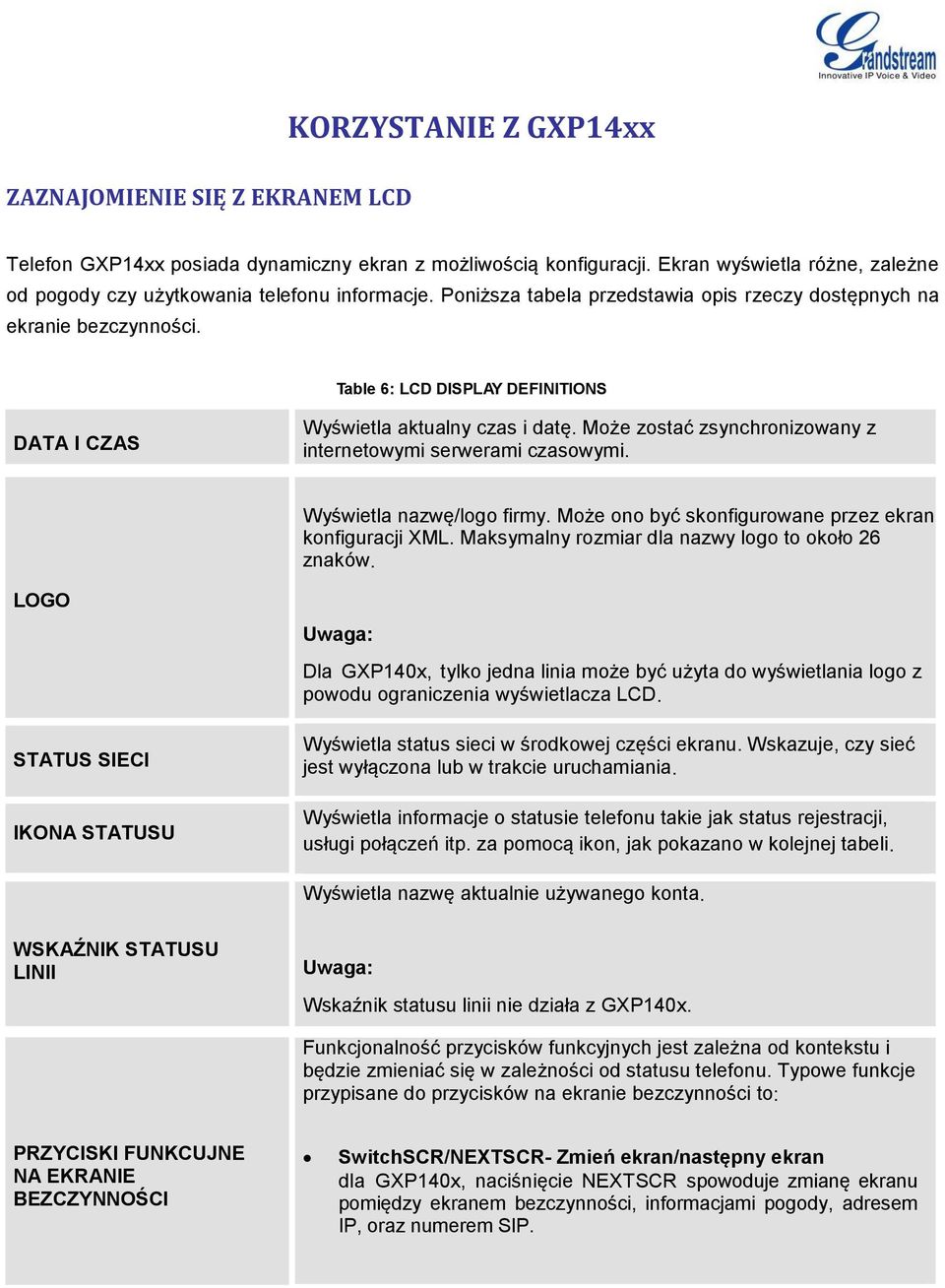

4 KORZYSTANIE Z GXP14xx ZAZNAJOMIENIE SIĘ Z EKRANEM LCD Telefon GXP14xx posiada dynamiczny ekran z możliwością konfiguracji. Ekran wyświetla różne, zależne od pogody czy użytkowania telefonu informacje. Poniższa tabela przedstawia opis rzeczy dostępnych na ekranie bezczynności. Table 6: LCD DISPLAY DEFINITIONS DATA I CZAS Wyświetla aktualny czas i datę. Może zostać zsynchronizowany z internetowymi serwerami czasowymi. Wyświetla nazwę/logo firmy. Może ono być skonfigurowane przez ekran konfiguracji XML. Maksymalny rozmiar dla nazwy logo to około 26 znaków. LOGO STATUS SIECI IKONA STATUSU Uwaga: Dla GXP140x, tylko jedna linia może być użyta do wyświetlania logo z powodu ograniczenia wyświetlacza LCD. Wyświetla status sieci w środkowej części ekranu. Wskazuje, czy sieć jest wyłączona lub w trakcie uruchamiania. Wyświetla informacje o statusie telefonu takie jak status rejestracji, usługi połączeń itp. za pomocą ikon, jak pokazano w kolejnej tabeli. Wyświetla nazwę aktualnie używanego konta. WSKAŹNIK STATUSU LINII Uwaga: Wskaźnik statusu linii nie działa z GXP140x. Funkcjonalność przycisków funkcyjnych jest zależna od kontekstu i będzie zmieniać się w zależności od statusu telefonu. Typowe funkcje przypisane do przycisków na ekranie bezczynności to: PRZYCISKI FUNKCUJNE NA EKRANIE BEZCZYNNOŚCI SwitchSCR/NEXTSCR- Zmień ekran/następny ekran dla GXP140x, naciśnięcie NEXTSCR spowoduje zmianę ekranu pomiędzy ekranem bezczynności, informacjami pogody, adresem IP, oraz numerem SIP.

5 ForwardAll Przekieruj wszystkie Zmienia pomiędzy ekranami, informacjami o pogodzie, adresem IP czy numerem wewnętrznym. MissedCalls Połączenia nieodebrane Pokazuje nieodebrane połączenia. Redial Ponowne wybieranie Ponownie wybiera ostatnio wybrany numer. Funkcjonalność przycisków funkcyjnych jest zależna od kontekstu i będzie zmieniać się w zależności od statusu telefonu. Typowe funkcje przypisane do przycisków na ekranie dzwonienia to. PRZYCISKI FUNKCYJNE NA EKRANIE DZWONIENIA Redial Ponowne wybieranie Dzwoni pod ostatnio wybrany numer gdy słuchawka była zdjęta z widełek. Dial - Dzwonienie Wybiera numer i dzwoni gdy słuchawka jest zdjęta z widełek. AnswerCall Odbieranie połączeń Odbiera nadchodzące połączenie gdy telefon dzwoni. RejectCall Odrzucanie połączenia Odrzuca nadchodzące połączenie gdy telefon dzwoni. EndCall Końeczenie rozmowy Kończy aktywne połączenie. Transfer Przekazywanie rozmowy Przycisk transfer pojawi się po przyciśnięciu przycisku TRAN i wpisaniu numeru do przekazania rozmowy. Naciśnij Transfer aby zrobić Blind Transfer (Przekazanie bez konsultacji)

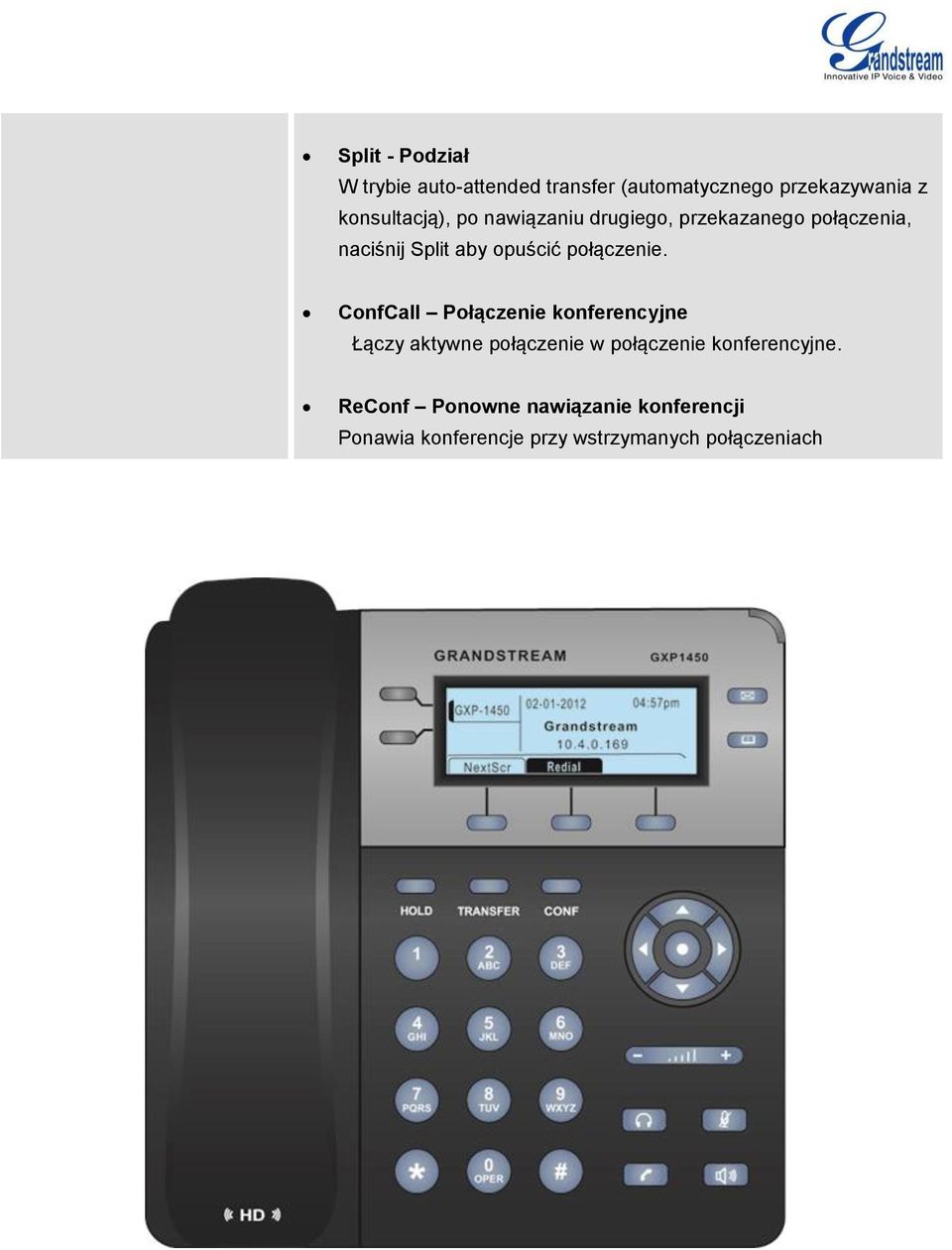

6 Split - Podział W trybie auto-attended transfer (automatycznego przekazywania z konsultacją), po nawiązaniu drugiego, przekazanego połączenia, naciśnij Split aby opuścić połączenie. ConfCall Połączenie konferencyjne Łączy aktywne połączenie w połączenie konferencyjne. ReConf Ponowne nawiązanie konferencji Ponawia konferencje przy wstrzymanych połączeniach

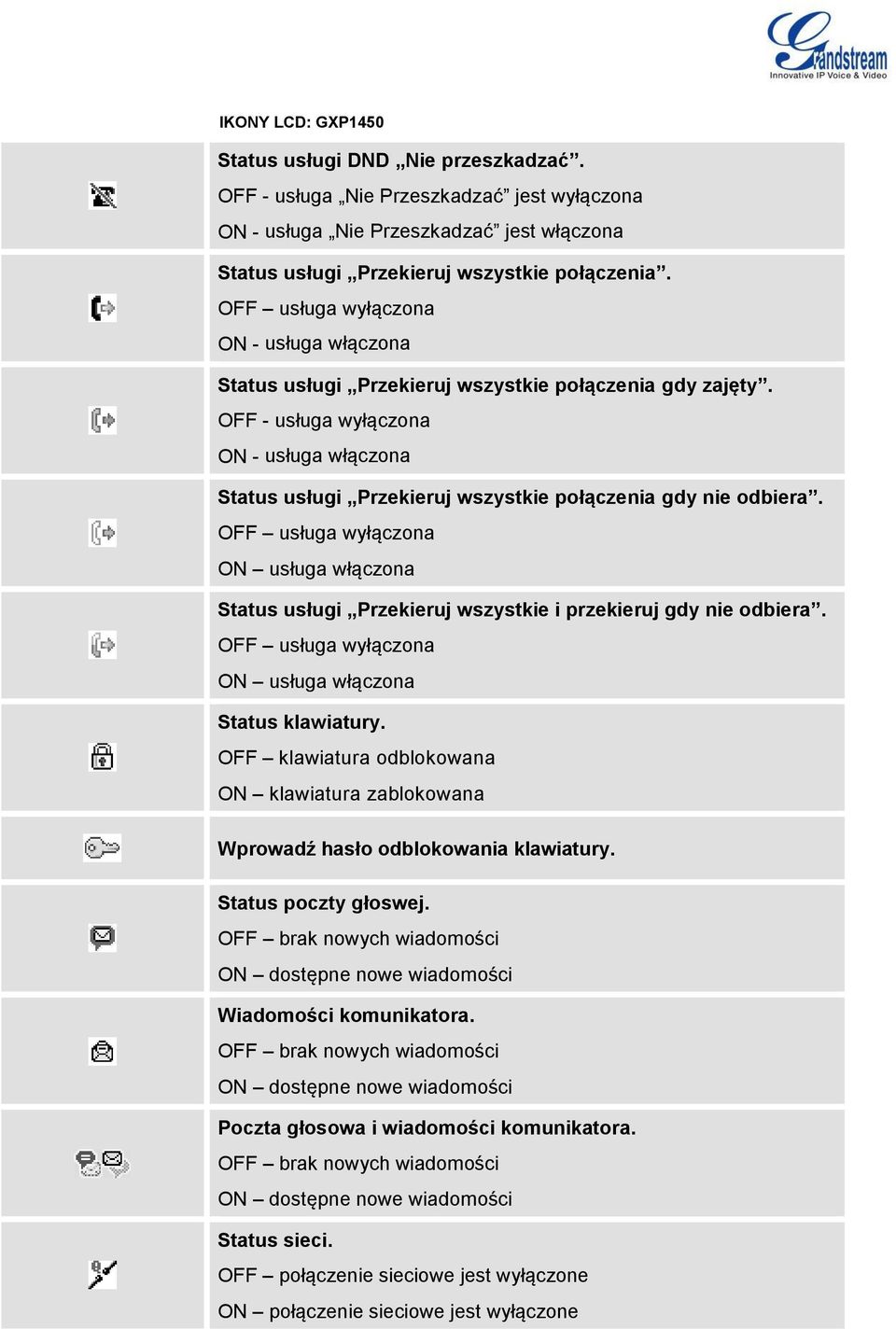

7 IKONY LCD: GXP1450 Status usługi DND Nie przeszkadzać. OFF - usługa Nie Przeszkadzać jest wyłączona ON - usługa Nie Przeszkadzać jest włączona Status usługi Przekieruj wszystkie połączenia. OFF usługa wyłączona ON - usługa włączona Status usługi Przekieruj wszystkie połączenia gdy zajęty. OFF - usługa wyłączona ON - usługa włączona Status usługi Przekieruj wszystkie połączenia gdy nie odbiera. OFF usługa wyłączona ON usługa włączona Status usługi Przekieruj wszystkie i przekieruj gdy nie odbiera. OFF usługa wyłączona ON usługa włączona Status klawiatury. OFF klawiatura odblokowana ON klawiatura zablokowana Wprowadź hasło odblokowania klawiatury. Status poczty głoswej. OFF brak nowych wiadomości ON dostępne nowe wiadomości Wiadomości komunikatora. OFF brak nowych wiadomości ON dostępne nowe wiadomości Poczta głosowa i wiadomości komunikatora. OFF brak nowych wiadomości ON dostępne nowe wiadomości Status sieci. OFF połączenie sieciowe jest wyłączone ON połączenie sieciowe jest wyłączone

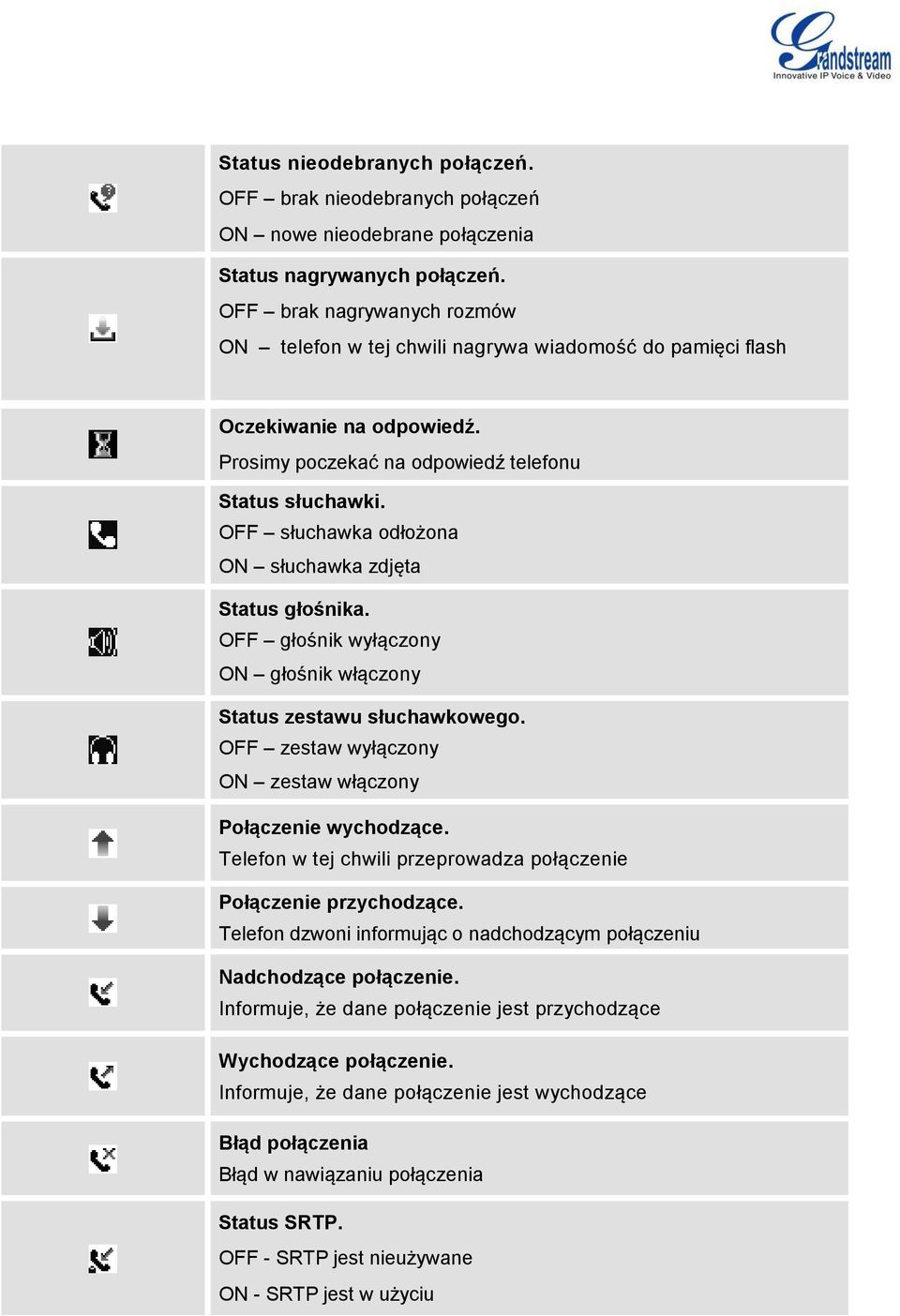

8 Status nieodebranych połączeń. OFF brak nieodebranych połączeń ON nowe nieodebrane połączenia Status nagrywanych połączeń. OFF brak nagrywanych rozmów ON telefon w tej chwili nagrywa wiadomość do pamięci flash Oczekiwanie na odpowiedź. Prosimy poczekać na odpowiedź telefonu Status słuchawki. OFF słuchawka odłożona ON słuchawka zdjęta Status głośnika. OFF głośnik wyłączony ON głośnik włączony Status zestawu słuchawkowego. OFF zestaw wyłączony ON zestaw włączony Połączenie wychodzące. Telefon w tej chwili przeprowadza połączenie Połączenie przychodzące. Telefon dzwoni informując o nadchodzącym połączeniu Nadchodzące połączenie. Informuje, że dane połączenie jest przychodzące Wychodzące połączenie. Informuje, że dane połączenie jest wychodzące Błąd połączenia Błąd w nawiązaniu połączenia Status SRTP. OFF - SRTP jest nieużywane ON - SRTP jest w użyciu

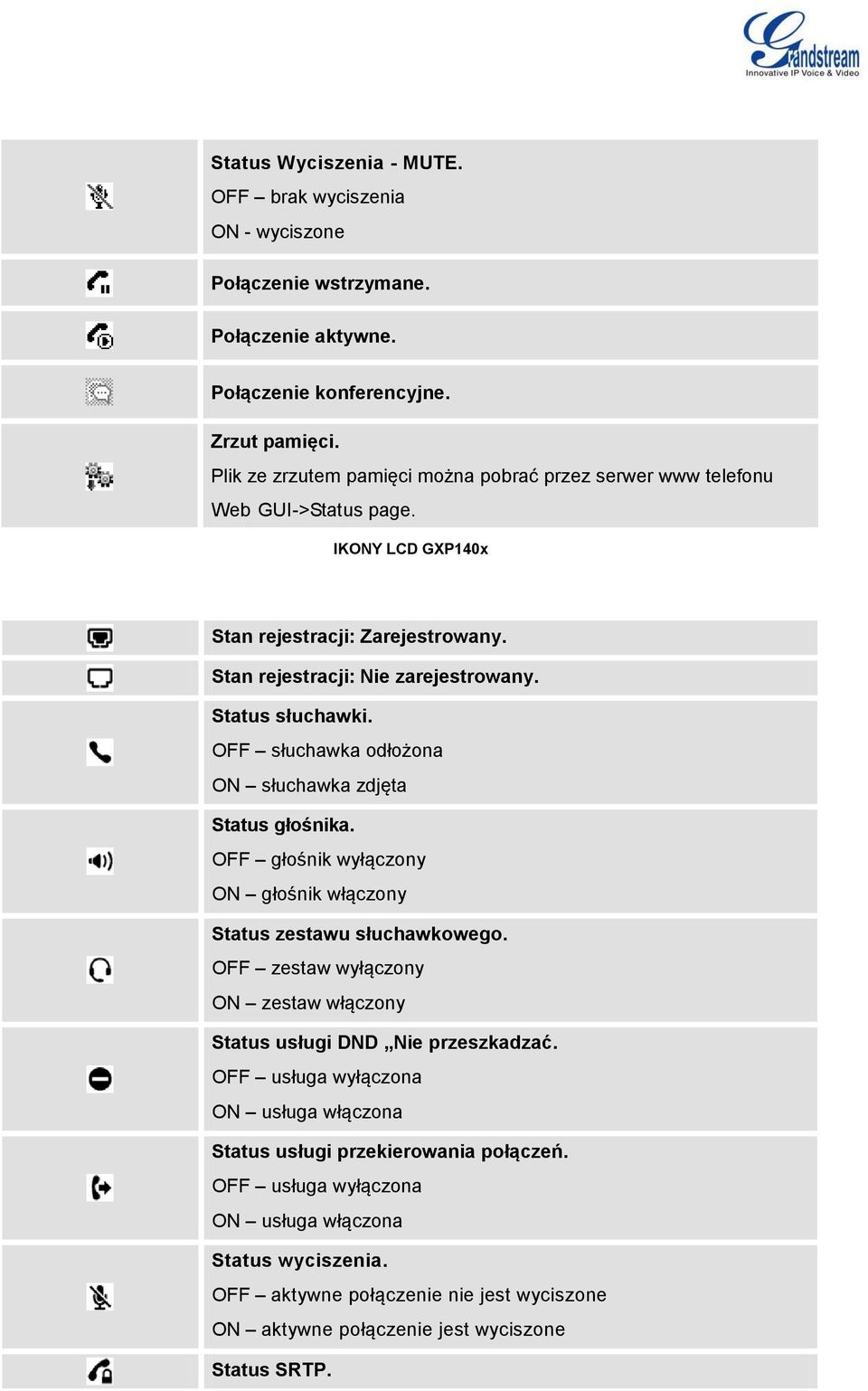

9 Status Wyciszenia - MUTE. OFF brak wyciszenia ON - wyciszone Połączenie wstrzymane. Połączenie aktywne. Połączenie konferencyjne. Zrzut pamięci. Plik ze zrzutem pamięci można pobrać przez serwer www telefonu Web GUI->Status page. IKONY LCD GXP140x Stan rejestracji: Zarejestrowany. Stan rejestracji: Nie zarejestrowany. Status słuchawki. OFF słuchawka odłożona ON słuchawka zdjęta Status głośnika. OFF głośnik wyłączony ON głośnik włączony Status zestawu słuchawkowego. OFF zestaw wyłączony ON zestaw włączony Status usługi DND Nie przeszkadzać. OFF usługa wyłączona ON usługa włączona Status usługi przekierowania połączeń. OFF usługa wyłączona ON usługa włączona Status wyciszenia. OFF aktywne połączenie nie jest wyciszone ON aktywne połączenie jest wyciszone Status SRTP.

10 OFF - SRTP jest nieużywane ON - SRTP jest w użyciu ZAZNAJOMIENIE SIĘ Z KLAWIATURĄ Poniższa tabela opisuje przyciski w telefonie GXP14xx. GXP1450 GXP140x Definicja PRZYCISKI LINII LINIA 1/LINIA 2 Otwiera lub zmienia linię; wznawia rozmowę WSTRZYMAJ WSTRZYMAJ Wstrzymuje połączenie lub wznawia rozmowę Wysyła numer lub oddzwania PRZEKIERUJ PRZEKIERUJ Przekierowuje aktywne połączenie na inny numer KONFERENCJA KONFERENCJA Tworzy konferencję Wycisza lub wznawia Zestaw słuchawkowy Gdy telefon jest w trybie bezczynności włącza lub wyłącza funkję nie przeszkadzać N/A N/A N/A PRZYCISKI NAWIGACJI/MENU Naciśnij 4 przyciski nawigacyjne aby się porusząc po Menu Góra/dół/lewo/prawo Wybierz środkowy okrągły przycisk aby wybrać: Menu/Enter/OK Książka adresowa N/A Książka adresowa/kontakty N/A Poczta głosowa 0-9, *, # 0-9, *, # Standardowa klawiatura

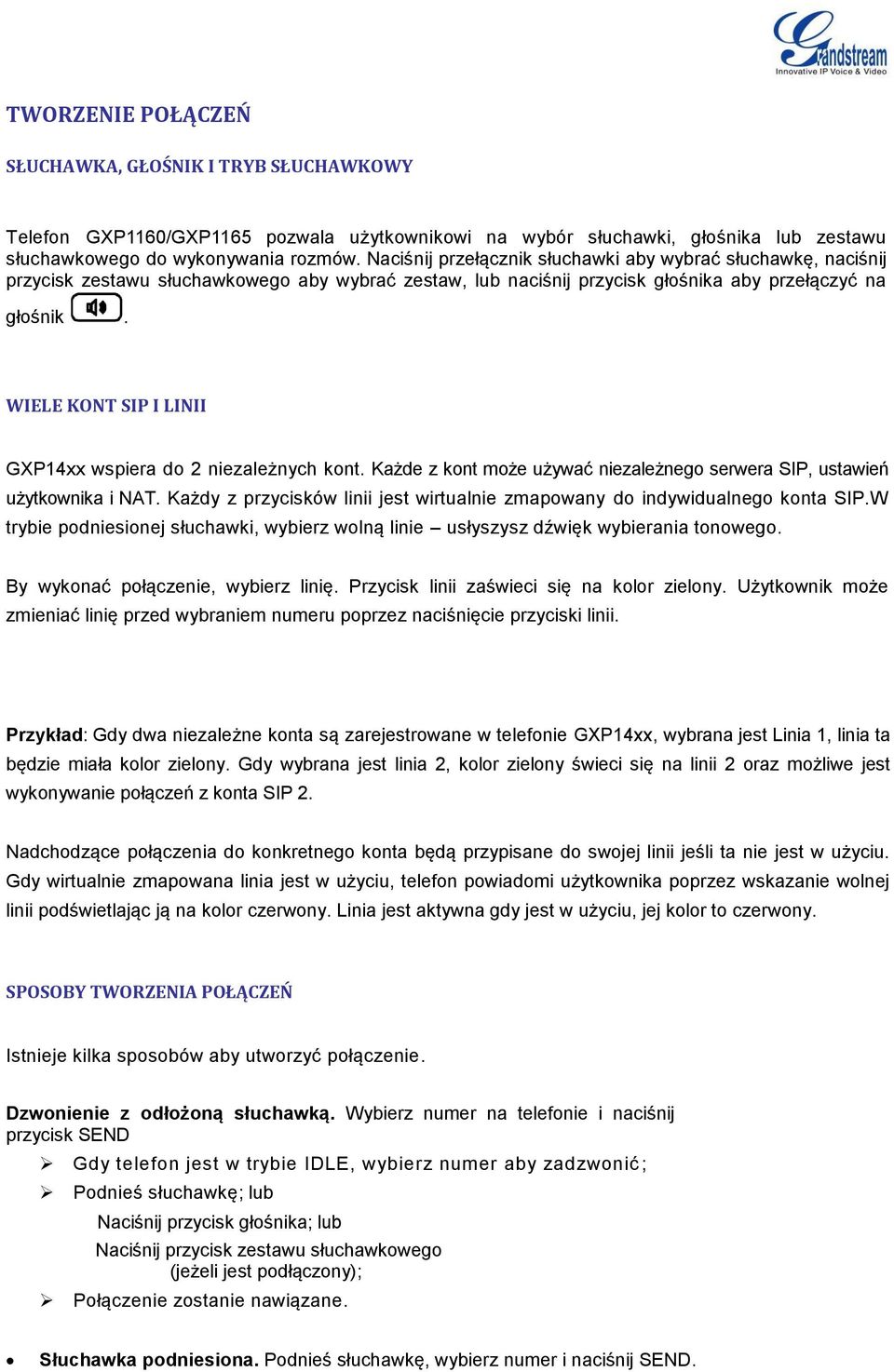

11 TWORZENIE POŁĄCZEŃ SŁUCHAWKA, GŁOŚNIK I TRYB SŁUCHAWKOWY Telefon GXP1160/GXP1165 pozwala użytkownikowi na wybór słuchawki, głośnika lub zestawu słuchawkowego do wykonywania rozmów. Naciśnij przełącznik słuchawki aby wybrać słuchawkę, naciśnij przycisk zestawu słuchawkowego aby wybrać zestaw, lub naciśnij przycisk głośnika aby przełączyć na głośnik. WIELE KONT SIP I LINII GXP14xx wspiera do 2 niezależnych kont. Każde z kont może używać niezależnego serwera SIP, ustawień użytkownika i NAT. Każdy z przycisków linii jest wirtualnie zmapowany do indywidualnego konta SIP.W trybie podniesionej słuchawki, wybierz wolną linie usłyszysz dźwięk wybierania tonowego. By wykonać połączenie, wybierz linię. Przycisk linii zaświeci się na kolor zielony. Użytkownik może zmieniać linię przed wybraniem numeru poprzez naciśnięcie przyciski linii. Przykład: Gdy dwa niezależne konta są zarejestrowane w telefonie GXP14xx, wybrana jest Linia 1, linia ta będzie miała kolor zielony. Gdy wybrana jest linia 2, kolor zielony świeci się na linii 2 oraz możliwe jest wykonywanie połączeń z konta SIP 2. Nadchodzące połączenia do konkretnego konta będą przypisane do swojej linii jeśli ta nie jest w użyciu. Gdy wirtualnie zmapowana linia jest w użyciu, telefon powiadomi użytkownika poprzez wskazanie wolnej linii podświetlając ją na kolor czerwony. Linia jest aktywna gdy jest w użyciu, jej kolor to czerwony. SPOSOBY TWORZENIA POŁĄCZEŃ Istnieje kilka sposobów aby utworzyć połączenie. Dzwonienie z odłożoną słuchawką. Wybierz numer na telefonie i naciśnij przycisk SEND Gdy telefon jest w trybie IDLE, wybierz numer aby zadzwonić ; Podnieś słuchawkę; lub Naciśnij przycisk głośnika; lub Naciśnij przycisk zestawu słuchawkowego (jeżeli jest podłączony); Połączenie zostanie nawiązane. Słuchawka podniesiona. Podnieś słuchawkę, wybierz numer i naciśnij SEND.

12 Podnieś słuchawkę; lub Naciśnij przycisk głośnika; lub Naciśnij przycisk zestawu słuchawkowego (jeżeli jest podłączony); Powinieneś usłyszeć dźwięk wybierania; Wybierz numer; Naciśnij przycisk SEND lub # aby zadzwonić. Redial. Dzwoni na ostatnio wybrany numer. Podnieś słuchawkę; lub Naciśnij przycisk głośnika; lub Naciśnij przycisk zestawu słuchawkowego (jeżeli jest podłączony); lub Gdy telefon jest w trybie idle - bezczynności; Naciśnij przycisk SEND, lub przycisk REDIAL. Poprzez historię połączeń. Zadzwoń na numer zapisany w historii połączeń. Naciśnij przycisk MENU aby wejść do głównego menu; Wejdź w historię połączeń, wybierz Odebrane połączenia, "Nieodebrane" lub "Przekierowane"; Wybierz wpis, który chciałbyś użyć, używając przycisków "Góra" i "Dół"; Naciśnij przycisk SEND aby zadzwonić. Przez Książkę adresową. Wybierz numer z książki adresowej. Naciśnij przycisk MENU aby wejść do książki adresowej; lub Naciśnij przycisk menu aby wejść do głównego menu i wybierz Książkę adresową; Wybierz odpowiedni wpis w książce adresowej używająć przycisków "Góra" i "Dół"; Naciśnij przycisk SEND aby zadzwonić do wybranego kontaktu. Szybkie wybieranie. Dzwoni na ustawiony numer szybkiego wybierania dla danej linii. Udaj się do przeglądarki telefonu Web GUI->Settings->Programmable Keys, skonfiguruj przyciski linii jako szybkie wybieranie. Wybierz konto z którego ma być wykonywane połączenie, wprowadź Nazwę, ID użytkownika (numer na który ma być dzwonione) dla przycisku linii. Naciśnij Zapisz i Zastosuj ; Odłóż słuchawkę, lub wybierz Szybkie wybieranie aby zadzwonić. Oddzwonienie. Dzwoni na ostatnio odebrany numer. Udaj się do przeglądarki telefonu Web GUI->Settings->Programmable Keys, skonfiguruj przyciski linii jako Oddzwonienie. Wybierz konto z którego ma być wykonywane połączenie, nie musisz wprowadzać Nazwy lub ID użytkownika aby ustawić Oddzwanianie.; Odłóż słuchawkę, lub wybierz przycisk Oddzwaniania aby zadzwonić. Przez Paging/Intercom. Podnieś słuchawkę; lub Naciśnij przycisk głośnika; lub

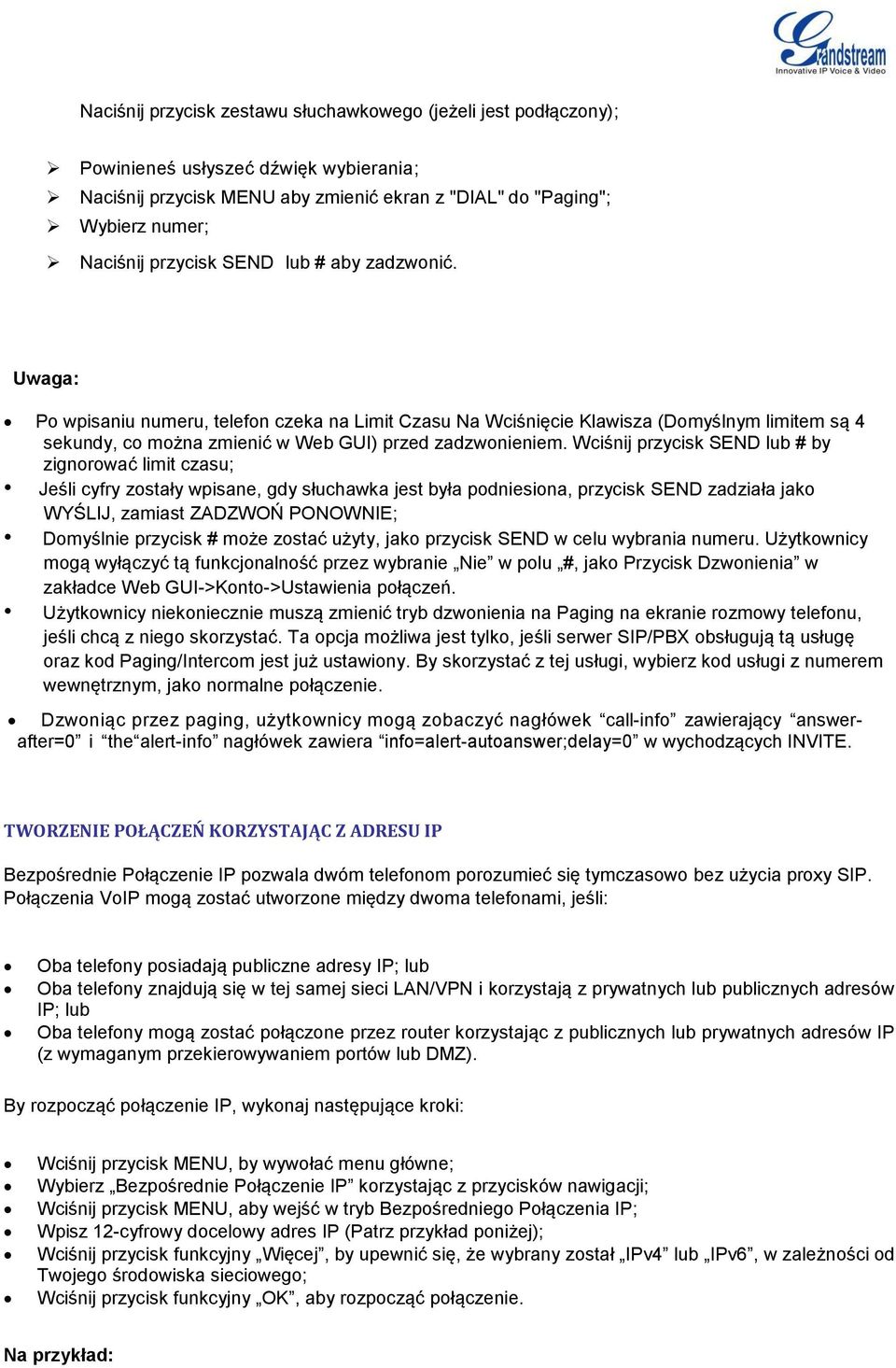

13 Naciśnij przycisk zestawu słuchawkowego (jeżeli jest podłączony); Powinieneś usłyszeć dźwięk wybierania; Naciśnij przycisk MENU aby zmienić ekran z "DIAL" do "Paging"; Wybierz numer; Naciśnij przycisk SEND lub # aby zadzwonić. Uwaga: Po wpisaniu numeru, telefon czeka na Limit Czasu Na Wciśnięcie Klawisza (Domyślnym limitem są 4 sekundy, co można zmienić w Web GUI) przed zadzwonieniem. Wciśnij przycisk SEND lub # by zignorować limit czasu; Jeśli cyfry zostały wpisane, gdy słuchawka jest była podniesiona, przycisk SEND zadziała jako WYŚLIJ, zamiast ZADZWOŃ PONOWNIE; Domyślnie przycisk # może zostać użyty, jako przycisk SEND w celu wybrania numeru. Użytkownicy mogą wyłączyć tą funkcjonalność przez wybranie Nie w polu #, jako Przycisk Dzwonienia w zakładce Web GUI->Konto->Ustawienia połączeń. Użytkownicy niekoniecznie muszą zmienić tryb dzwonienia na Paging na ekranie rozmowy telefonu, jeśli chcą z niego skorzystać. Ta opcja możliwa jest tylko, jeśli serwer SIP/PBX obsługują tą usługę oraz kod Paging/Intercom jest już ustawiony. By skorzystać z tej usługi, wybierz kod usługi z numerem wewnętrznym, jako normalne połączenie. Dzwoniąc przez paging, użytkownicy mogą zobaczyć nagłówek call-info zawierający answerafter=0 i the alert-info nagłówek zawiera info=alert-autoanswer;delay=0 w wychodzących INVITE. TWORZENIE POŁĄCZEŃ KORZYSTAJĄC Z ADRESU IP Bezpośrednie Połączenie IP pozwala dwóm telefonom porozumieć się tymczasowo bez użycia proxy SIP. Połączenia VoIP mogą zostać utworzone między dwoma telefonami, jeśli: Oba telefony posiadają publiczne adresy IP; lub Oba telefony znajdują się w tej samej sieci LAN/VPN i korzystają z prywatnych lub publicznych adresów IP; lub Oba telefony mogą zostać połączone przez router korzystając z publicznych lub prywatnych adresów IP (z wymaganym przekierowywaniem portów lub DMZ). By rozpocząć połączenie IP, wykonaj następujące kroki: Wciśnij przycisk MENU, by wywołać menu główne; Wybierz Bezpośrednie Połączenie IP korzystając z przycisków nawigacji; Wciśnij przycisk MENU, aby wejść w tryb Bezpośredniego Połączenia IP; Wpisz 12-cyfrowy docelowy adres IP (Patrz przykład poniżej); Wciśnij przycisk funkcyjny Więcej, by upewnić się, że wybrany został IPv4 lub IPv6, w zależności od Twojego środowiska sieciowego; Wciśnij przycisk funkcyjny OK, aby rozpocząć połączenie. Na przykład:

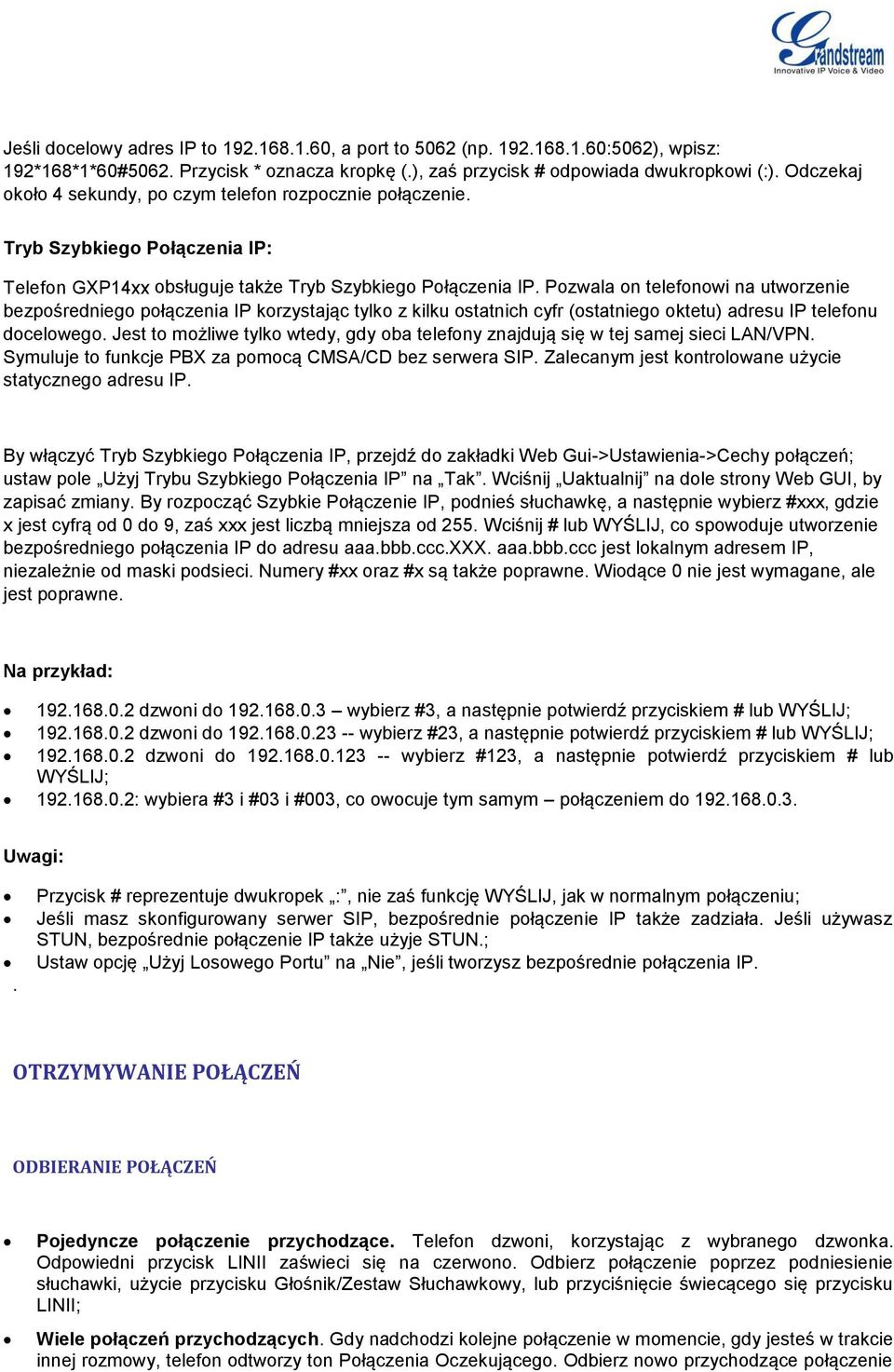

14 Jeśli docelowy adres IP to , a port to 5062 (np :5062), wpisz: 192*168*1*60#5062. Przycisk * oznacza kropkę (.), zaś przycisk # odpowiada dwukropkowi (:). Odczekaj około 4 sekundy, po czym telefon rozpocznie połączenie. Tryb Szybkiego Połączenia IP: Telefon GXP14xx obsługuje także Tryb Szybkiego Połączenia IP. Pozwala on telefonowi na utworzenie bezpośredniego połączenia IP korzystając tylko z kilku ostatnich cyfr (ostatniego oktetu) adresu IP telefonu docelowego. Jest to możliwe tylko wtedy, gdy oba telefony znajdują się w tej samej sieci LAN/VPN. Symuluje to funkcje PBX za pomocą CMSA/CD bez serwera SIP. Zalecanym jest kontrolowane użycie statycznego adresu IP. By włączyć Tryb Szybkiego Połączenia IP, przejdź do zakładki Web Gui->Ustawienia->Cechy połączeń; ustaw pole Użyj Trybu Szybkiego Połączenia IP na Tak. Wciśnij Uaktualnij na dole strony Web GUI, by zapisać zmiany. By rozpocząć Szybkie Połączenie IP, podnieś słuchawkę, a następnie wybierz #xxx, gdzie x jest cyfrą od 0 do 9, zaś xxx jest liczbą mniejsza od 255. Wciśnij # lub WYŚLIJ, co spowoduje utworzenie bezpośredniego połączenia IP do adresu aaa.bbb.ccc.xxx. aaa.bbb.ccc jest lokalnym adresem IP, niezależnie od maski podsieci. Numery #xx oraz #x są także poprawne. Wiodące 0 nie jest wymagane, ale jest poprawne. Na przykład: dzwoni do wybierz #3, a następnie potwierdź przyciskiem # lub WYŚLIJ; dzwoni do wybierz #23, a następnie potwierdź przyciskiem # lub WYŚLIJ; dzwoni do wybierz #123, a następnie potwierdź przyciskiem # lub WYŚLIJ; : wybiera #3 i #03 i #003, co owocuje tym samym połączeniem do Uwagi:. Przycisk # reprezentuje dwukropek :, nie zaś funkcję WYŚLIJ, jak w normalnym połączeniu; Jeśli masz skonfigurowany serwer SIP, bezpośrednie połączenie IP także zadziała. Jeśli używasz STUN, bezpośrednie połączenie IP także użyje STUN.; Ustaw opcję Użyj Losowego Portu na Nie, jeśli tworzysz bezpośrednie połączenia IP. OTRZYMYWANIE POŁĄCZEŃ ODBIERANIE POŁĄCZEŃ Pojedyncze połączenie przychodzące. Telefon dzwoni, korzystając z wybranego dzwonka. Odpowiedni przycisk LINII zaświeci się na czerwono. Odbierz połączenie poprzez podniesienie słuchawki, użycie przycisku Głośnik/Zestaw Słuchawkowy, lub przyciśnięcie świecącego się przycisku LINII; Wiele połączeń przychodzących. Gdy nadchodzi kolejne połączenie w momencie, gdy jesteś w trakcie innej rozmowy, telefon odtworzy ton Połączenia Oczekującego. Odbierz nowo przychodzące połączenie

15 poprzez wciśnięcie przycisku świecącej LINII. Aktualne połączenie zostanie automatycznie zawieszone. NIE PRZESZKADZAĆ Dla telefonu GXP14xx, naciśnij przycisk MUTE aby włączyć funkcję DND (nie przeszkadzać) podczas gdy telefon jest w trybie bezczynności. Lub użytkownik może zmienić to poprzez mene telefonu, wykonując następujące kroki: Wciśnij przycisk Menu, a następnie wybierz Preferencje korzystając z przycisków nawigacyjnych; Ponownie wciśnij przycisk Menu, by przejść do opcji Preferencji; Wybierz Nie Przeszkadzać i zatwierdź wybór przyciskiem Menu; Użyj strzałek, by wybrać opcję, a następnie wciśnij przycisk Menu, by włączyć lub wyłączyć usługę Nie Przeszkadzać. Gdy usługa Nie Przeszkadzać jest włączona, po prawej stronie ekranu LCD pojawi się ikona usługi. Połączenia przychodzące nie zostaną przyjęte lub przejdą bezpośrednio do poczty głosowej PODCZAS POŁĄCZENIA OCZEKIWANIE NA POŁĄCZENIE/WSTRZYMYWANIE POŁĄCZEŃ Hold. Wstrzymuje rozmowę poprzez naciśnięcie przycisku HOLD. Aktywna linia zaświeci się na kolor zielony; Resume. Wznawia rozmowę poprzez naciśnięcie świecącego się przycisku Linii; Multiple calls. Automatycznie wstrzymuje aktywne połączenie lub zmienia pomiędzy połączeniami przy użyciu przycisku Linii. Słyszalny będzie sygnał oczekiwania na połączeniu przychodzącym podczas aktywnego połączenia WYCISZ Podczas aktywnego połączenia wciśnij przycisk MUTE, by wyciszyć/wyłączyć wyciszenie mikrofonu. Na ekranie LCD wyświetli się wiadomość TALKING lub MUTED, co wraz z ikoną wyciszenia wyświetloną na ekranie sygnalizuje status wyciszenia.

16 PRZEKAZYWANIE POŁĄCZEŃ Telefon GXP14xx wspiera Przekazywanie bez konsultacji, Przekazywanie z konsultacją, a także przekazywanie z automatyczną konsultacją. Blind Transfer (Przekazywanie bez konsultacji). Podczas aktywnego połączenia, wciśnij przycisk TRAN i wybierz numer do przekazania; Naciśnij przycisk SEND lub # aby przekazać aktywne połączenie. Attended Transfer (Przekazywanie z konsultacją). Podczas pierwszego aktywnego połączenia, naciśnij przycisk LINE. Pierwsze połączenie zostanie wstrzymane; Wpisz numer drugiego połączenia na nowej linii aby nawiązać połączenie; Naciśnij przycisk TRAN; Naciśnij przycisk LINE aby przekazać połączenie. Auto-Attended Transfer (Przekazywanie z automatyczną konsultacją). Ustaw "Auto-Attended Transfer" na "Yes(Tak)" w zakładce Web GUI->Settings(Ustawienia)->Call Features(Cechy połączeń). Naciśnij "Save and Apply (Zapisz i zastosuj)"; Nawiąż pierwsze połączenie; Podczas połączenia, naciśnij przycisk TRAN. Pojawi się nowa linia, pierwsze połączenie automatycznie zostanie wstrzymane; Wybierz numer i naciśnij przycisk SEND lub # aby stworzyć drugie połączenie. (Gdy numer jest wybrany, przycisk "Transfer" pojawi się. Gdy przycisk "Transfer" został naciśnięty zamiast przycisku SEND lub #, zostanie wykonane przekazywanie bez konsultacji); Naciśnij ponownie przycisk TRAN. Połączenie zostanie przekazane. Dla przekazywania z automatyczną konsultacją, po wybraniu numeru dla drugiego połączenia pojawi się przycisk "Split (rozdziel)". Gdy drugie połączenie nie zostało jeszcze nawiązane (dzwonienie), naciśnięcie przycisku "Split" rozłączy drugie połączenie. Gdy drugie połączenie zostało nawiązane (odebrano), naciśnięcie "Split" wznowi drugie połączenie i wstrzyma pierwsze. Uwaga: Przekazywanie połączeń między domenami musi być wspierane przez dostawców usługi SIP, by było ono możliwe

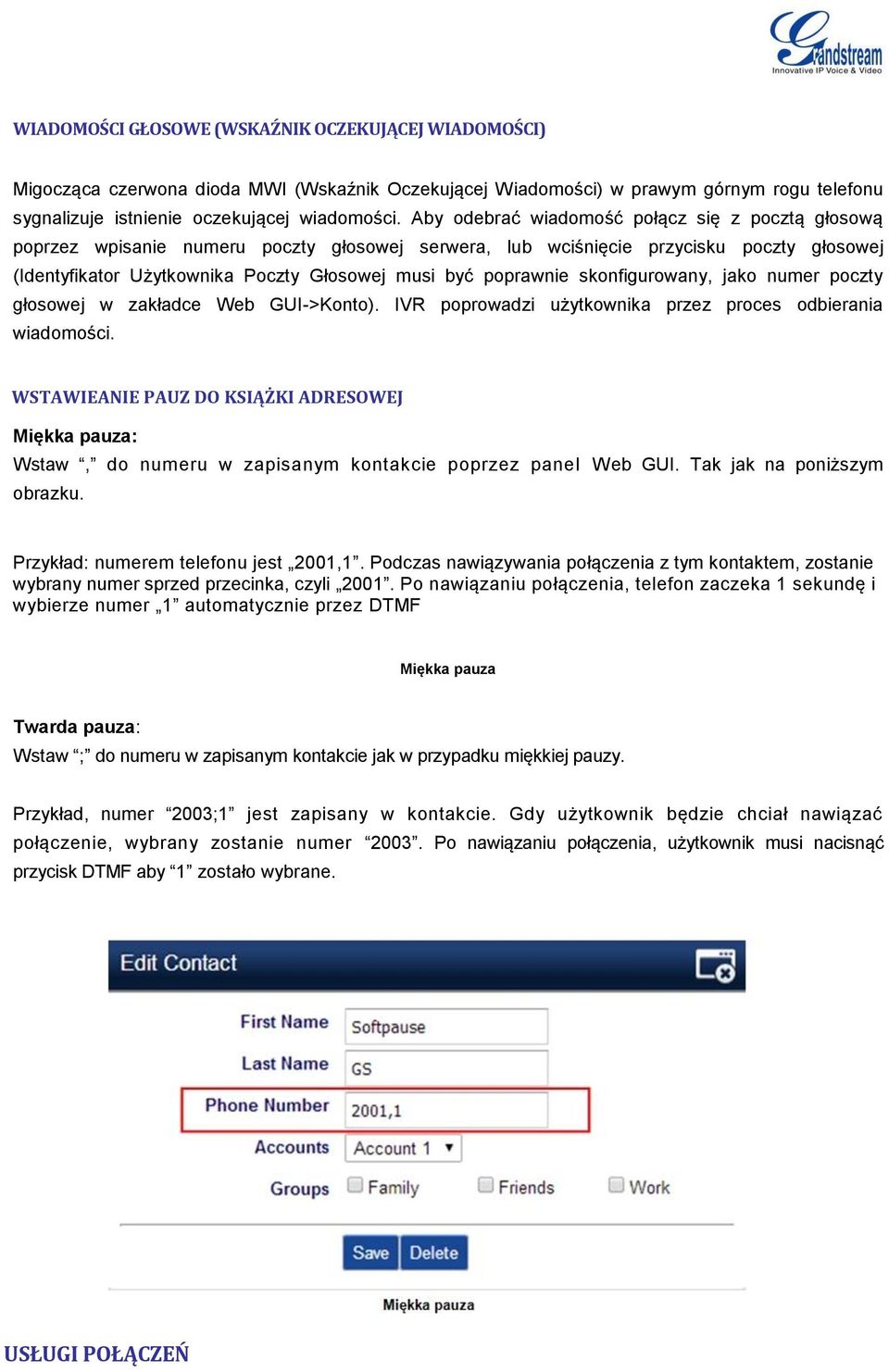

17 WIADOMOŚCI GŁOSOWE (WSKAŹNIK OCZEKUJĄCEJ WIADOMOŚCI) Migocząca czerwona dioda MWI (Wskaźnik Oczekującej Wiadomości) w prawym górnym rogu telefonu sygnalizuje istnienie oczekującej wiadomości. Aby odebrać wiadomość połącz się z pocztą głosową poprzez wpisanie numeru poczty głosowej serwera, lub wciśnięcie przycisku poczty głosowej (Identyfikator Użytkownika Poczty Głosowej musi być poprawnie skonfigurowany, jako numer poczty głosowej w zakładce Web GUI->Konto). IVR poprowadzi użytkownika przez proces odbierania wiadomości. WSTAWIEANIE PAUZ DO KSIĄŻKI ADRESOWEJ Miękka pauza: Wstaw, do numeru w zapisanym kontakcie poprzez panel Web GUI. Tak jak na poniższym obrazku. Przykład: numerem telefonu jest 2001,1. Podczas nawiązywania połączenia z tym kontaktem, zostanie wybrany numer sprzed przecinka, czyli Po nawiązaniu połączenia, telefon zaczeka 1 sekundę i wybierze numer 1 automatycznie przez DTMF Miękka pauza Twarda pauza: Wstaw ; do numeru w zapisanym kontakcie jak w przypadku miękkiej pauzy. Przykład, numer 2003;1 jest zapisany w kontakcie. Gdy użytkownik będzie chciał nawiązać połączenie, wybrany zostanie numer Po nawiązaniu połączenia, użytkownik musi nacisnąć przycisk DTMF aby 1 zostało wybrane. USŁUGI POŁĄCZEŃ

18 Telefon GXP14xx wspiera tradycyjne i zaawansowane usługi telefoniczne, w tym Identyfikator Rozmówcy, Identyfikator Rozmówcy z Nazwą Rozmówcy, przekierowywanie połączeń itp. USŁUGI POŁĄCZEŃ

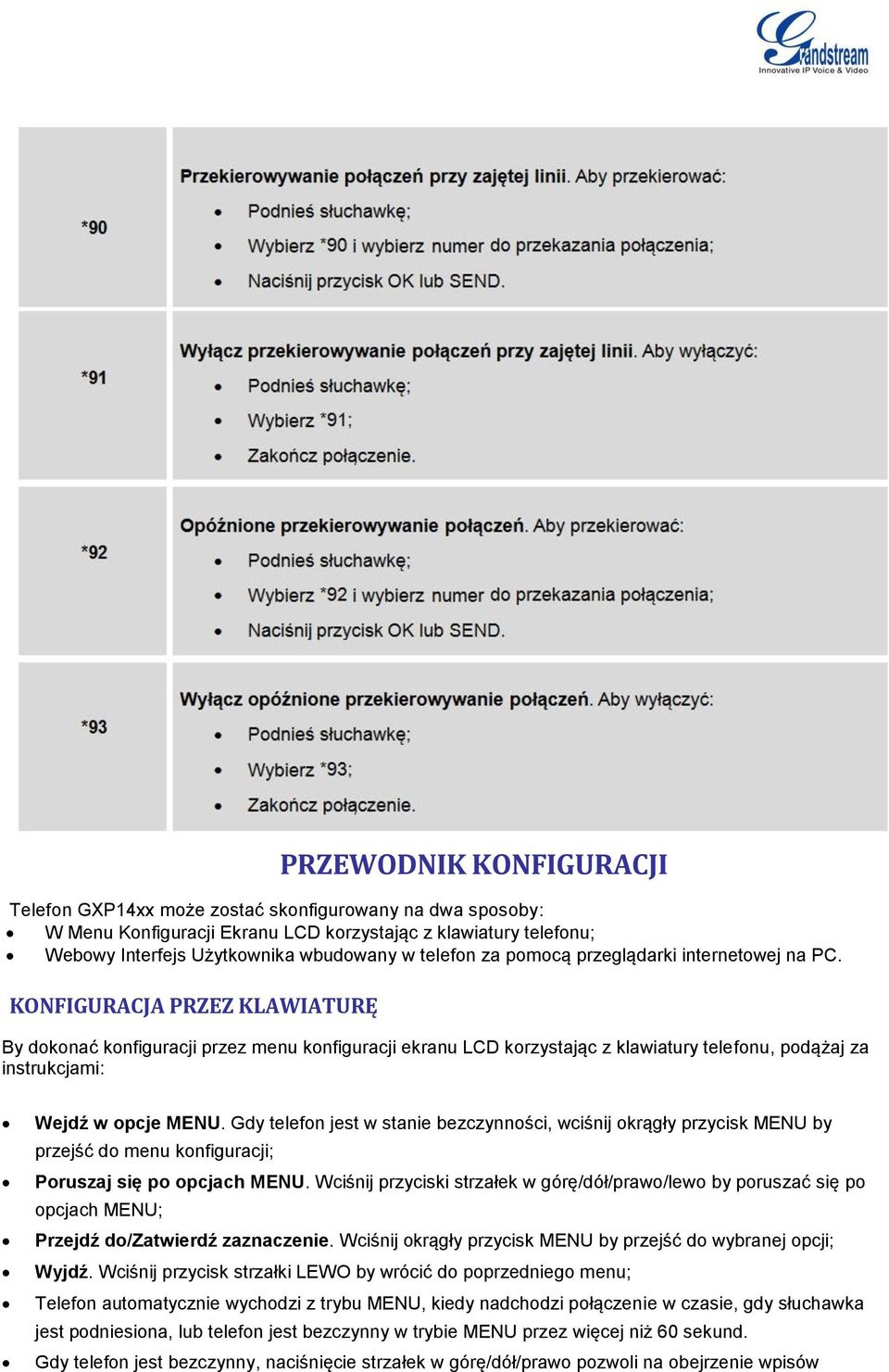

19 PRZEWODNIK KONFIGURACJI Telefon GXP14xx może zostać skonfigurowany na dwa sposoby: W Menu Konfiguracji Ekranu LCD korzystając z klawiatury telefonu; Webowy Interfejs Użytkownika wbudowany w telefon za pomocą przeglądarki internetowej na PC. KONFIGURACJA PRZEZ KLAWIATURĘ By dokonać konfiguracji przez menu konfiguracji ekranu LCD korzystając z klawiatury telefonu, podążaj za instrukcjami: Wejdź w opcje MENU. Gdy telefon jest w stanie bezczynności, wciśnij okrągły przycisk MENU by przejść do menu konfiguracji; Poruszaj się po opcjach MENU. Wciśnij przyciski strzałek w górę/dół/prawo/lewo by poruszać się po opcjach MENU; Przejdź do/zatwierdź zaznaczenie. Wciśnij okrągły przycisk MENU by przejść do wybranej opcji; Wyjdź. Wciśnij przycisk strzałki LEWO by wrócić do poprzedniego menu; Telefon automatycznie wychodzi z trybu MENU, kiedy nadchodzi połączenie w czasie, gdy słuchawka jest podniesiona, lub telefon jest bezczynny w trybie MENU przez więcej niż 60 sekund. Gdy telefon jest bezczynny, naciśnięcie strzałek w górę/dół/prawo pozwoli na obejrzenie wpisów

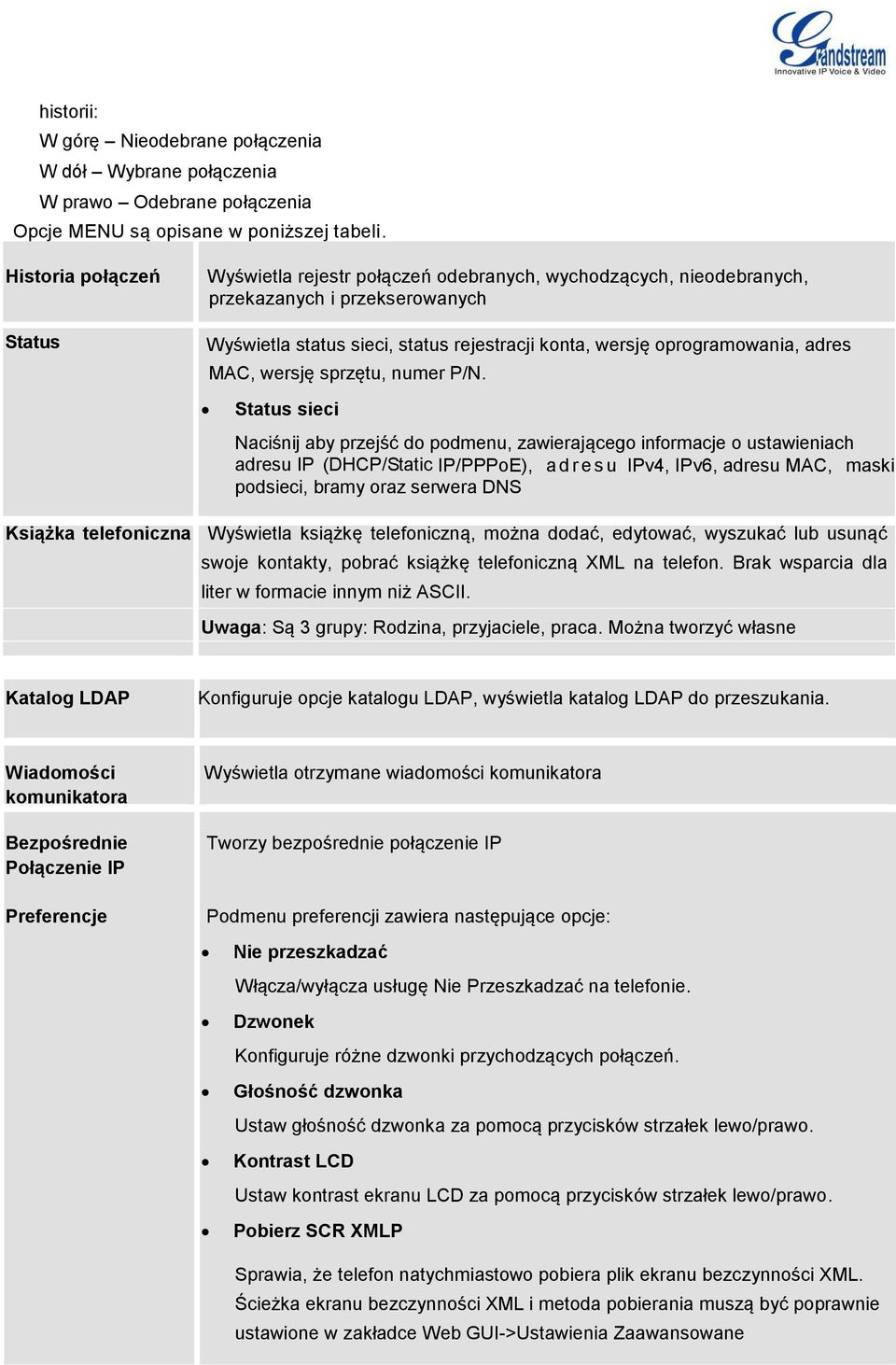

20 historii: W górę Nieodebrane połączenia W dół Wybrane połączenia W prawo Odebrane połączenia Opcje MENU są opisane w poniższej tabeli. Historia połączeń Status Wyświetla rejestr połączeń odebranych, wychodzących, nieodebranych, przekazanych i przekserowanych Wyświetla status sieci, status rejestracji konta, wersję oprogramowania, adres MAC, wersję sprzętu, numer P/N. Status sieci Naciśnij aby przejść do podmenu, zawierającego informacje o ustawieniach adresu IP (DHCP/Static IP/PPPoE), a d r e s u IPv4, IPv6, adresu MAC, maski podsieci, bramy oraz serwera DNS Książka telefoniczna Wyświetla książkę telefoniczną, można dodać, edytować, wyszukać lub usunąć swoje kontakty, pobrać książkę telefoniczną XML na telefon. Brak wsparcia dla liter w formacie innym niż ASCII. Uwaga: Są 3 grupy: Rodzina, przyjaciele, praca. Można tworzyć własne Katalog LDAP Konfiguruje opcje katalogu LDAP, wyświetla katalog LDAP do przeszukania. Wiadomości komunikatora Bezpośrednie Połączenie IP Preferencje Wyświetla otrzymane wiadomości komunikatora Tworzy bezpośrednie połączenie IP Podmenu preferencji zawiera następujące opcje: Nie przeszkadzać Włącza/wyłącza usługę Nie Przeszkadzać na telefonie. Dzwonek Konfiguruje różne dzwonki przychodzących połączeń. Głośność dzwonka Ustaw głośność dzwonka za pomocą przycisków strzałek lewo/prawo. Kontrast LCD Ustaw kontrast ekranu LCD za pomocą przycisków strzałek lewo/prawo. Pobierz SCR XMLP Sprawia, że telefon natychmiastowo pobiera plik ekranu bezczynności XML. Ścieżka ekranu bezczynności XML i metoda pobierania muszą być poprawnie ustawione w zakładce Web GUI->Ustawienia Zaawansowane

21 Wyczyść własny SCR Czyści własny ekran bezczynności XML, który został wcześniej załadowany do telefonu. Po wyczyszczeniu telefon wyświetli domyślny ekran bezczynności. Język wyświetlania Wybiera język, który będzie wyświetlany na telefonie. Użytkownicy mogą wybrać opcję Automatycznie, która automatycznie wybierze język opierając się na lokalizacji IP, jeśli jest ona dostępna. Ustawienia czasu i daty Konfiguruje datę, czas i serwer NTP. Key Lock Włącza/wyłącza blokadę klawiatury i konfiguruje hasło dla klawiatury. Konfiguracja Podmenu Konfiguracja zawiera następujące opcje: SIP Konfiguruje SIP Proxy, Outbound Proxy, ID Użytkownika SIP, ID Uwierzytelnienia SIP, Hasło SIP, Transport SIP i informacje Audio, służące do zarejestrowania konta SIP na telefonie. Aktualizacja Konfiguruje serwer firmware oraz serwer konfiguracji, pozwalające na aktualizacje telefonu. Przywracanie ustawień fabrycznych Przywraca telefon do domyślnych ustawień fabrycznych. Warstwa 2 QoS Konfiguruje Tag 802.1Q/VLAN Tag i wartość priorytetu. Funkcje fabryczne Podmenu Funkcje fabryczne zawiera następujące opcje: Test Dźwięku Mów do telefonu korzystając ze słuchawki/głośnika/zestawu słuchawkowego. Jeśli jesteś w stanie usłyszeć swój głos, twój dźwięk działa dobrze. Wciśnij przycisk Menu by wyjść z testu dźwięku. Tryb Diagnostyczny Zapalą się wszystkie diody LED. Wciśnij dowolny przycisk (oprócz przycisku MENU) na klawiatury by wyświetlić nazwę przycisku na ekranie LCD. Podnieś słuchawkę, po czym odłóż ją, lub przyciśnij przycisk Menu, by wyjść z trybu diagnostycznego.

22 . Diagnostyka klawiatury Wciśnij wszystkie dostępne przyciski na telefonie. Na ekranie LCD wyświetlą się nazwy przycisków, które należy wcisnąć, by zakończyć diagnostykę klawiatury. Sieć Wybiera tryb IP (DHCP/Statyczne IP/PPPoE). Konfiguruje identyfikator konta PPPoE oraz jego hasło; Konfiguruje adres IP, maskę podsieci, bramę, serwer DNS 1, serwer DNS2; Konfiguruje tryb 802.1x. Usługi połączeń Konfiguruje usługi przekierowywanie połączeń: Przekieruj Wszystkie, Przekieruj, gdy brak odpowiedzi, Limit Czasu Odpowiedzi i Brak Limitu Czasu Odpowiedzi. Poczta głosowa Wyświetla informacje o wiadomościach poczty głosowej w danym formacie: nowe wiadomości/wszystkie wiadomości (pilne wiadomości/wszystkie pilne wiad.) Połączenia UCM Lista serwerów UCM Pokazuje podłączoną listę serwerów UCM. Wpisz adres serwera IP Wybiera protokół, adres IP i Port serwera UCM Uruchom ponownie Wyjście Uruchamia ponownie telefon Wychodzi z tego menu. Uwaga: *Podświetlenie ekranu LCD nie funkcjonuje z telefonem GXP140x PRZYWRACANIE USTAWIEŃ FABRYCZNYCH Ostrzeżenie: Przywracanie Ustawień Fabrycznych spowoduje usunięcie wszystkich informacji konfiguracyjnych na telefonie. Prosimy o zrobienie kopii zapasowej lub wydrukowanie wszystkich ustawień przed ich przywróceniem do ustawień fabrycznych. Grandstream nie jest odpowiedzialny za przywracanie utraconych parametrów i nie może podłączyć Twojego urządzenia do dostawcy usługi VoIP. Wykonaj poniższe kroki, by przeprowadzić przywracanie ustawień fabrycznych na telefonie: Wciśnij przycisk MENU, aby wywołać menu konfiguracji klawiatury; Przejdź do Konfig ; Wybierz Przywracanie Ustawień Fabrycznych ; Na ekranie pojawi się ostrzeżenie mające na celu upewnienie się, że wybranie tej opcji nie jest przypadkowe; Wciśnij przycisk funkcyjny OK. by zatwierdzić, co spowoduje ponowne uruchomienie telefonu. By anulować, wciśnij przycisk funkcyjny Anuluj.
