1 Ścianki działowe WIDO-PROFIL z użyciem spieków kwarcowych LAMINAM Copyright Wido-Profi l

2 Kolorystyka produktów LAMINAM Collection Bianco Collection Tortora Collection Neve Lucidato Collection Neve Collection Corallo Collection Crusca Lucidato Collection Avorio Collection Lapis Collection Perla Collection Edera Collection Fumo Lucidato Collection Cielo Collection Notte Collection Avorio Lucidato Collection Crusca Collection Uva Collection Bianco Lucidato Collection Arancio Collection Moro Collection Nero Intenso Lucidato Collection Fumo Collection Orzo Collection Abete Collection Nero Collection Perla Lucidato Collection Nero Intenso Collection Tortora Lucidato Kolekcja COLLECTION Kolekcja LUCIDATO Filo Brina Blend Avorio Filo Argento Filo Romantico Argento Metropolis Neve Filo Oro Blend Noce Filo Rame Filo Romantico Oro Metropolis Fumo Filo Mercurio Blend Grigio Filo Ghisa Filo Romantico Bronzo Metropolis Moro Filo Bronzo Blend Nero Filo Pece Filo Romantico Ghisa Metropolis Nero Kolekcja BLEND Kolekcja FILO Kolekcja FILO ROMANTICO Kolekcja METROPOLIS Copyright Wido-Profi l

Moro Collection Nero Intenso Lucidato Collection Fumo Collection Orzo Collection Abete Collection Nero Collection Perla Lucidato Collection Nero Intenso Collection Tortora Lucidato Kolekcja

3 Kolorystyka produktów LAMINAM Oxide Bianco Oxide Perla Naturali Ossidana vena chiara Linfa Canapa Naturali Travertino avorio Linfa Corteccia Oxide Avorio Naturali Crema Marfil Oxide Grigio Naturali Basalto vena chiara Sketch Avorio Linfa Cenere Sketch Tortora Oxide Moro Naturali Ossidana vena grigia Linfa Cocco Oxide Moro Mat Naturali Basalto vena scura Sketch Moro Linfa Cotone Oxide Nero Naturali Ossidana vena scura Kolekcja OXIDE Kolekcja I NATURALI Sketch Nero Kolekcja LINFA Kolekcja SKETCH Fokos Sale Jungle Avorio Andy Perla Tredi Basalto Fokos Rena Jungle Cielo Fokos Terra Andy Ghiaccio Tredi Carbonio Jungle Tortora Fokos Roccia Tredi Zinco Jungle Nero Fokos Piombo Andy Carbone Kolekcja TREDI Kolekcja JUNGLE Kolekcja FOKOS Kolekcja ANDY Copyright

Oxide Nero Naturali Ossidana vena scura Kolekcja OXIDE Kolekcja I NATURALI Sketch Nero Kolekcja LINFA Kolekcja SKETCH Fokos Sale Jungle Avorio Andy Perla Tredi Basalto Fokos Rena Jungle Cielo

4 Ścianki działowe WIDO-PROFIL z użyciem spieków kwarcowych LAMINAM Składanie ramy ścianki działowej W zakresie przegrodzeń występujących na balkonach budynków wielorodzinnych dotychczasowa oferta rynku opierała się na: - konstrukcjach stalowych, które nie były i nie są rozwiązaniem trwałym i estetycznym, - rozwiązaniach adaptowanych z systemów stolarki aluminiowej, otworowej zimnej. Takie rozwiązanie wymagało dokładnych pomiarów wykonywanych dla każdej sztuki przegrody produkowanej w warsztacie lub też wykonywano je na budowie bez odpowiedniego oprzyrządowania. Wido-Profi l opracowało własną konstrukcję ścianek działowych. Jest ona oparta zasadniczo na profi lu aluminiowym, który służy do oprawiania płyt w ramy (profi l współpracuje z uszczelką gumową), oraz regulowanym uchwycie. Copyright Wido-Profi l

Takie rozwiązanie wymagało dokładnych pomiarów wykonywanych dla każdej sztuki przegrody produkowanej w warsztacie lub też wykonywano je na budowie bez odpowiedniego oprzyrządowania.

5 Ścianki działowe WIDO-PROFIL z użyciem spieków kwarcowych LAMINAM Elementy konstrukcji ścianki U-profil do ścianek działowych Regulowany uchwyt do ścianek działowych Uchwyt posiada regulację umożliwiającą kompensację spadku płyty balkonowej. Dzięki temu na montaż można dostarczyć sfabrykowaną ściankę i zamontować ją w ciągu kilku minut. Do tego celu potrzebna jest wiertarka do wykonania mocowania oraz klucz imbusowy do skręcenia uchwytu. Montaż można wykonać mając dostęp tylko z jednej strony ścianki. Nasze doświadczenie wskazuje, że na większości obiektów w trakcie budowy lub remontu bardzo ciężko jest dostać się na balkon z każdego mieszkania. Dzięki wymienionym zaletom montaż ścianek działowych należy do jednych z najlepiej przemyślanych. Oferta jest nie tylko atrakcyjna cenowo (prosta konstrukcja z tanimi, standardowymi łącznikami stosowanymi również do innych profili), ale także produkt jest rozwiązaniem nie stwarzającym problemów montażowych. Do wykonania ramki nie wymagane są żadne specjalistyczne piły. Wystarczy najprostsza piła z tarczą do cięcia aluminium. Copyright

Do tego celu potrzebna jest wiertarka do wykonania mocowania oraz klucz imbusowy do skręcenia uchwytu. Montaż można wykonać mając dostęp tylko z jednej strony ścianki.

6 Ścianki działowe WIDO-PROFIL z użyciem spieków kwarcowych LAMINAM Regulacja za pomocą uchwytów Płyta LAMINAM Uszczelka gumowa Profil aluminiowy Przewidywana grubość płyty mocowanej w uszczelce to 6 do 8 mm. Maksymalna grubość płyty wynosi 12 mm. Uchwyty mocowane są do elewacji budynku oraz do podłogi balkonu. Zaleca się montaż ścianki do balustrady. Śruba nierdzewna imbus M8 Podstawa mocująca uchwyt Śruba mocujżca nierdzewna M10 Regulacja uchwytu mocującego ściankę odbywa się poprzez przemieszczenie dwóch pół-obejm względem podstawy. Po uzyskaniu właściwego położenia należy dokręcić śrubę imbusową. Rozwiązanie gwarantuje dostosowanie ścianki działowej do nachyleń płyty balkonowej. Dzięki regulacji możliwe jest wykonanie ścianki działowej na warsztacie i jej szybki montaż. Zakres regulacji - 25 mm Copyright

Śruba nierdzewna imbus M8 Podstawa mocująca uchwyt Śruba mocujżca nierdzewna M10 Regulacja uchwytu mocującego ściankę odbywa się poprzez przemieszczenie dwóch pół-obejm względem podstawy.

7 Pozostałe produkty WIDO+LAMINAM Fasady wentylowane Wypełnienia balustrad Systemy kabin sanitarnych Zalety spieków kwarcowych WIDO-GRIP WIDO-INV WIDO-FLIP WIDO-YPSILON WP-INTERIOR WIDO-SIDING WIDO-SID WIDO-CERAMIC WIDO-ACUSTIC SYSTEMY BALUSTRAD WIDO-PROFIL: BALUSTRADY ALUMINIOWE, WIDO-INOX, W-LINE SYSTEM, SYSTEM KABIN SANITARNYCH WIDO-QUBIC ODPORNOŚĆ CHEMICZNA - jedyny produkt, który może uszkodzić płyty to kwas fl uorowodorowy CECHY HIGIENICZNE POWIERZCHNI - brak reakcji w kontakcie z pożywieniem, łatwa zmywalność ODPORNOŚĆ NA ŚCIERANIE - niezmienna odporność na zarysowania i intensywne, głębokie ścieranie MOŻLIWOŚĆ ZGINANIA - maksymalny promień wygięcia trzymetrowej płyty to 5 m MROZOODPORNOŚĆ - absorpcja wody w granicach 0,1% ODPORNOŚĆ NA OGIEŃ, WYSOKIE TEMPERATURY I SZOKI TERMICZNE ODPORNOŚĆ NA PROMIENIE UV - brak barwników organicznych, płyty nie przebarwiają się ODPORNOŚĆ NA GRAFFITI - nawet plamy z graffi ti można z łatwością usunąć Copyright Wido-Profi l

uszkodzić płyty to kwas fl uorowodorowy CECHY HIGIENICZNE POWIERZCHNI - brak reakcji w kontakcie z pożywieniem, łatwa zmywalność ODPORNOŚĆ NA ŚCIERANIE - niezmienna odporność na zarysowania i

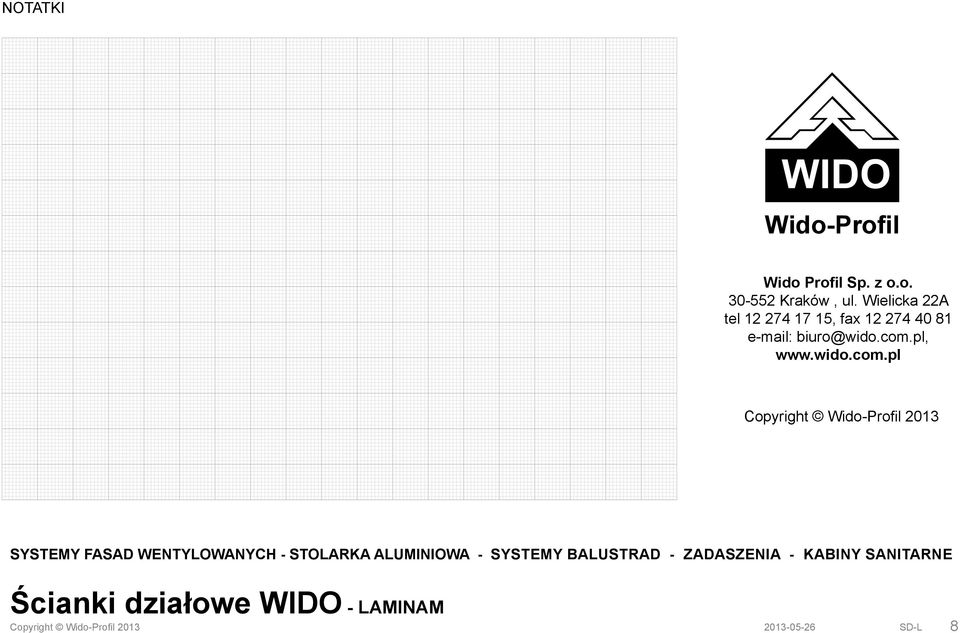

8 NOTATKI Wido Profil Sp. z o.o Kraków, ul. Wielicka 22A tel , fax biuro@wido.com.pl, Copyright 2013 SYSTEMY FASAD WENTYLOWANYCH - STOLARKA ALUMINIOWA - SYSTEMY BALUSTRAD - ZADASZENIA - KABINY SANITARNE Copyright

com.pl, www.wido.com.pl Copyright 2013 SYSTEMY FASAD WENTYLOWANYCH -
