1 JEDNOSTA PROJETOWANIA URZĄDZENIA SANITARNE I OCHRONY ŚRODOWISA DR INŻ. RYSZARD WENDA Lipków, ul. ontuszowa 19, Izabelin Tom V INWESTOR BIURO OCHRONY RZĄDU ul. Podchorążych 38, Warszawa NAZWA i ADRES OBIETU BUDOWLANEGO BUDOWA OCZYSZCZALNI ŚCIEÓW O PRZEPUSTOWOŚCI 350 RLM przebudowa, rozbudowa bud. kotłowni ze zmianą sposobu użytkowania części pomieszczeń w m. RADUCZ Nr ewid. działki:345/1, obręb:24-raducz, gm. Nowy awęczyn, pow. skierniewicki PROJET BUDOWLANO-WYONAWCZY część: drogi Podpisy: Projektował: Leon Filipowicz... Nr upr. WZDP-8-445/15/66 ierownik zespołu: dr inż. Ryszard Wenda... Lipków, grudzień 2011 r.

Podchorążych 38, 00-463 Warszawa NAZWA i ADRES OBIETU BUDOWLANEGO BUDOWA OCZYSZCZALNI ŚCIEÓW O PRZEPUSTOWOŚCI 350 RLM przebudowa, rozbudowa bud.

2 OPIS TECHNICZNY Do projektu rozbudowy i remontu nawierzchni dróg wewnętrznych na terenie oczyszczalni ścieków w m, Raduczu. Nr. ewid. Działki 345/1 1.0.PODSTAWA l ZARES OPRACOWANIA Materiały wykorzystane przy sporządzaniu opracowania: - wytyczne projektowania ulic, -mapa zasadnicza w skali 1:500 Projekt został opracowany na zlecenie- Biuro Ochrony Rządu. 2.0.PRZEDMIOT I ZARES OPRACOWANIA Przedmiotem niniejszego opracowani jest projekt rozbudowy i remontu nawierzchni dróg wewnętrznych na terenie oczyszczalni ścieków: - wykonanie dojazdu o nawierzchni betonowej - pow. 25,8 m 2 -wykonanie drogi dojazdowej z ażurowych płyt betonowych 40x60x8 cm pow. 462,08 m 2, dł. krawężników 240,0 mb - uzupełnienie zieleni trawnik 144,00 m ISTNIEJĄCE ZAGOSPODAROWANIE 3.1. Stan istniejący Istniejąca nawierzchnia betonowa (trylinka) obecnie jest w dobrym stanie technicznym. rawężniki betonowe na styku z projektowanym dojazdem zostały zakwalifikowane do rozbiórki i wymiany na nowe o wymiarach 15x30 cm.(betonowe) Na terenie oczyszczalni występuje uzbrojenie podziemne w postaci: -kabli energetycznych -kanalizacji sanitarnej -przewodów wodociągowych 4.0. TECHNICZNA CHARATERYSTYA PROJETOWANEGO REMONTU DRÓG WEWNĘTRZNYCH Przedmiotem niniejszego opracowania jest wykonanie dojazdu o nawierzchni z ażurowych płyt betonowych 40x60x6 cm na podbudowie z kruszywa naturalnego stabilizowanego mechanicznie gr 15 cm na podsypce cementowo-piaskowej grubości 5 cm. Jednocześnie zostanie rozebrany istniejący krawężnik betonowy i wstawiony nowy krawężnik betonowy 15x30cm na ławie betonowej z oporem z betonu B ROZWIĄZANIE INFRASTRUTURY TEHNICZNEJ Przewiduje się wykonanie nowej nawierzchni z zastosowaniem odpowiednich spadków podłużnych i poprzecznych w celu odprowadzenia wód opadowych do wyregulowanych studzienek ściekowych. 6.0.ROZWIĄZANIE SYTUACYJNIE OSI ULIC W PLANIE Punkty wierzchołkowe skrzyżowań ulic wewnętrznych w planie dostosować do stanu istniejącego. Należy zachować istniejące łuki poziome na skrzyżowaniu ulic wewnętrznych. 7.0.PRZEROJE NORMALNE

3 Na terenie placu oczyszczalni drogi wewnętrzne proponuje się dostosować spadki podłużne i poprzeczne do spadków istniejącej nawierzchni z uwagi na trudność rozebrania nawierzchni betonowych. 8.0.ONSTRUCJA NAWIERZCHNI Drogi wewnętrzne - płyty betonowe, ażurowe 40x60cm gr.8cm. - podbudowie z kruszywa naturalnego stabilizowanego mechanicznie gr.15 cm. - w obrębie zrzutu wykonać nawierzchnię betonową, szczelną 9.0.UZBROJENIE ISTNIEJĄCE l UWAGI DOTYCZĄCE REALIZACJI PRZEDSIĘWZIĘCIA Na terenie dróg wewnętrznych oczyszczalni występuje uzbrojenie podziemne i naziemne. W pasie ulic wewnętrznych znajduje się uzbrojenie podziemne, które zostało pokazane na planie sytuacyjnym. Na istniejące instalacje należy zwrócić szczególną uwagę w trakcie prowadzenia robót drogowych. Ze względna niewielkie zagłębienie niektórych instalacji prace w ich pobliżu należy wykonywać metodą odkrywkową. 10. Uzupełnienie zieleni trawnik pow. 144,0 m 2 Opracował Techn. L. Filipowicz

- w obrębie zrzutu wykonać nawierzchnię betonową, szczelną 9.0.

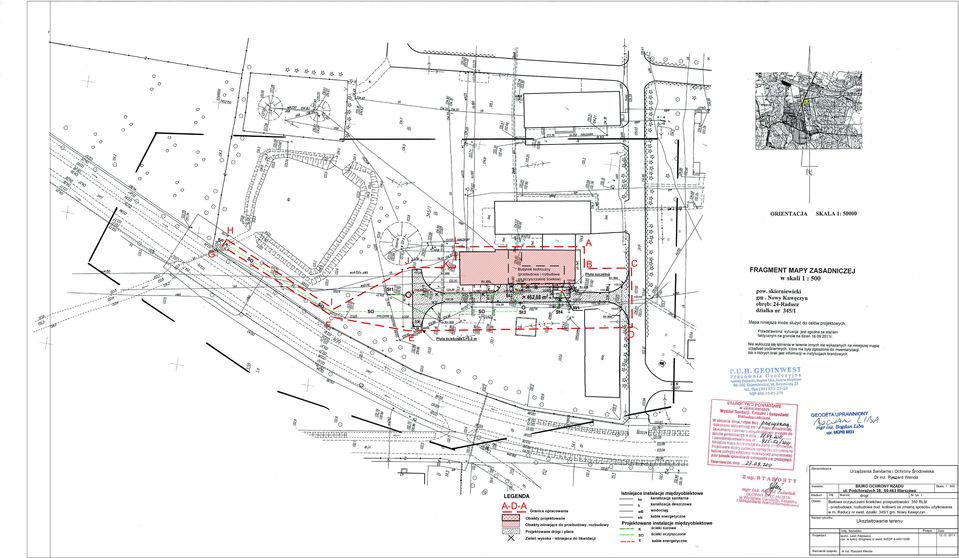

4 21,50 3,26 3,96 G So H SO SO F I St1 J 3,50 133,48 133,38 3,50 133,15 133,05 19,37 14,47 133,30 133,20 L SO SO E E Płyta ściekowa L=3,0 m R= 400 2,94 3,50 133,30 St2 Budynek techniczny (przebudowa i rozbudowa na oczyszczalnię ścieków) 133,38 133,30 St3 462,08 m 2 6,37 St4 A B 133,48 R= ,40 133,35 W1 Płyta szczelna 133,75 2,96 133,80 3,50 133,97 133,97 C D 133,92 Zleceniobiorca: Urządzenia Sanitarne i Ochrony Środowiska Dr inż. Ryszard Wenda LEGENDA A-D-A Granica opracowania Obiekty projektowane Obiekty istniejące do przebudowy, rozbudowy Projektowane drogi i place Zieleń wysoka - istniejaca do likwidacji Istniejace instalacje międzyobiektowe kanalizacja sanitarna ks k wb en kanalizacja deszczowa wodociąg kable energetyczne Projektowane instalacje międzyobiektowe ścieki surowe SO ścieki oczyszczone E kable energetyczne Inwestor: Stadium Obiekt: Nazwa rysunku: Projektant PB BIURO OCHRONY RZĄDU ul. Podchorążych 38, Warszawa drogi Branża: Imię, Nazwisko Nr rys. 1 Budowa oczyszczalni ściekówo przepustowości 350 RLM - przebudowa, rozbudowa bud. kotłowni ze zmianą sposobu użytkowania w m. Raducz nr ewid. działki: 345/1 gm. Nowy awęczyn Ukształtowanie terenu techn. Leon Filipowicz, upr. w specj. drogowej nr ewid. WZDP 8-445/15/66 Podpis Skala: 1 : 500 Data ierownik zespołu: dr inż. Ryszard Wenda

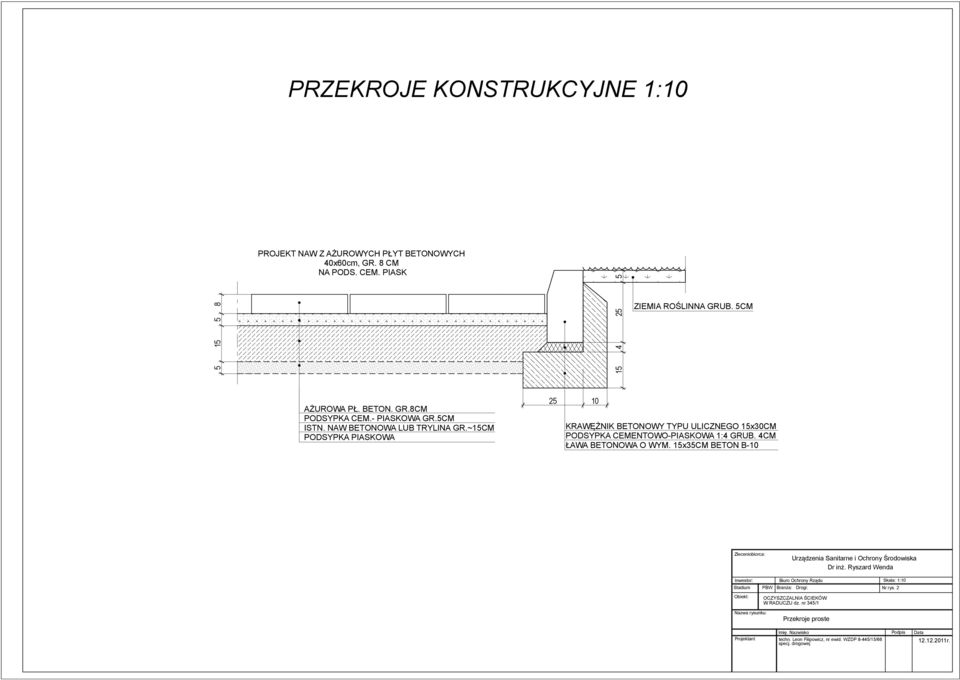

5 PRZEROJE ONSTRUCYJNE 1: PROJET NAW Z AŻUROWYCH PŁYT BETONOWYCH 40x60cm, GR. 8 CM NA PODS. CEM. PIAS ZIEMIA ROŚLINNA GRUB. 5CM AŻUROWA PŁ. BETON. GR.8CM PODSYPA CEM.- PIASOWA GR.5CM ISTN. NAW BETONOWA LUB TRYLINA GR.~15CM PODSYPA PIASOWA RAWĘŻNI BETONOWY TYPU ULICZNEGO 15x30CM PODSYPA CEMENTOWO-PIASOWA 1:4 GRUB. 4CM ŁAWA BETONOWA O WYM. 15x35CM BETON B-10 Zleceniobiorca: Urządzenia Sanitarne i Ochrony Środowiska Dr inż. Ryszard Wenda Inwestor: Stadium Obiekt: Biuro Ochrony Rządu PBW Branża: Drogi: OCZYSZCZALNIA ŚCIEÓW W RADUCZU dz. nr 345/1 Skala: 1:10 Nr rys. 2 Nazwa rysunku: Przekroje proste Imię. Nazwisko Projektant techn. Leon Filipowicz, nr ewid. WZDP 8-445/15/66 specj. drogowej Podpis Data r.

15x35CM BETON B-10 Zleceniobiorca: Urządzenia Sanitarne i Ochrony Środowiska Dr inż.

6 PRZEROJE ONSTRUCYJNE 1:10 A 45 A A-A ±0,00 45 ±0, , NAWIERZCHNIA BETONOWA GR. 15cm, BETON B-30 WARSTWA FILTRACYJNA Z PIASU GR.- 15cm GRUNT ZAGĘSZCZONY DO WSAŹNIA MIN. 0,97 NAWIERZCHNIA BETONOWA GR. 10cm, BETON B-30 2X PAPA NA LEPIU PODBUDOWA BETONOWA GR. 10cm, BETON B-7,5 PODSYPA Z PIASU GR. 5cm Zleceniobiorca: Inwestor: Stadium Obiekt: Nazwa rysunku: PBW Branża: Drogi: Urządzenia Sanitarne i Ochrony Środowiska Dr inż. Ryszard Wenda Biuro Ochrony Rządu OCZYSZCZALNIA ŚCIEÓW W RADUCZU dz. nr 345/1 Przekroje proste Imię. Nazwisko Projektant techn. Leon Filipowicz, nr ewid. WZDP 8-445/15/66 specj. drogowej Skala: 1:10 Nr rys. 3 Podpis Data r.

5cm Zleceniobiorca: Inwestor: Stadium Obiekt: Nazwa rysunku: PBW Branża: Drogi: Urządzenia Sanitarne i Ochrony Środowiska Dr inż.
