1 INSTRUKCJA OBS UGI MIERNIKA NATÊ ENIA OŒWIETLENIA TYP : TES PRZEDSIÊBIORSTWO AUTOMATYZACJI I POMIARÓW INTROL SC ul. Koœciuszki 112, Katowice, tel.: 32/ , , faks: 32/ , 32/ introl@introl.pl, tel. Dzia³ Temperatur: 32/ do temperatury@introl.pl 1

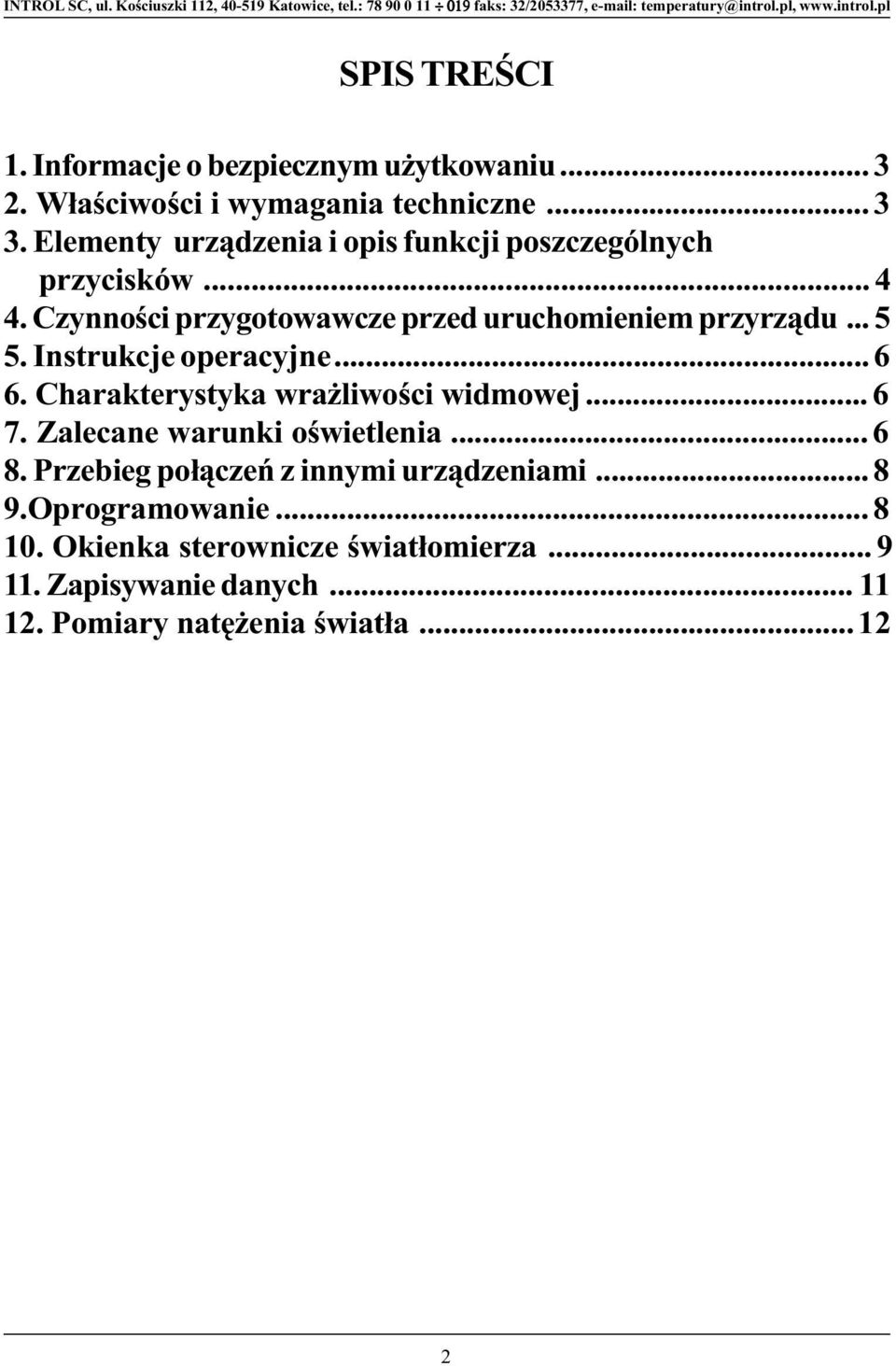

2 SPIS TREŒCI 1. Informacje o bezpiecznym u ytkowaniu W³aœciwoœci i wymagania techniczne Elementy urz¹dzenia i opis funkcji poszczególnych przycisków Czynnoœci przygotowawcze przed uruchomieniem przyrz¹du Instrukcje operacyjne Charakterystyka wra liwoœci widmowej Zalecane warunki oœwietlenia Przebieg po³¹czeñ z innymi urz¹dzeniami Oprogramowanie Okienka sterownicze œwiat³omierza Zapisywanie danych Pomiary natê enia œwiat³a

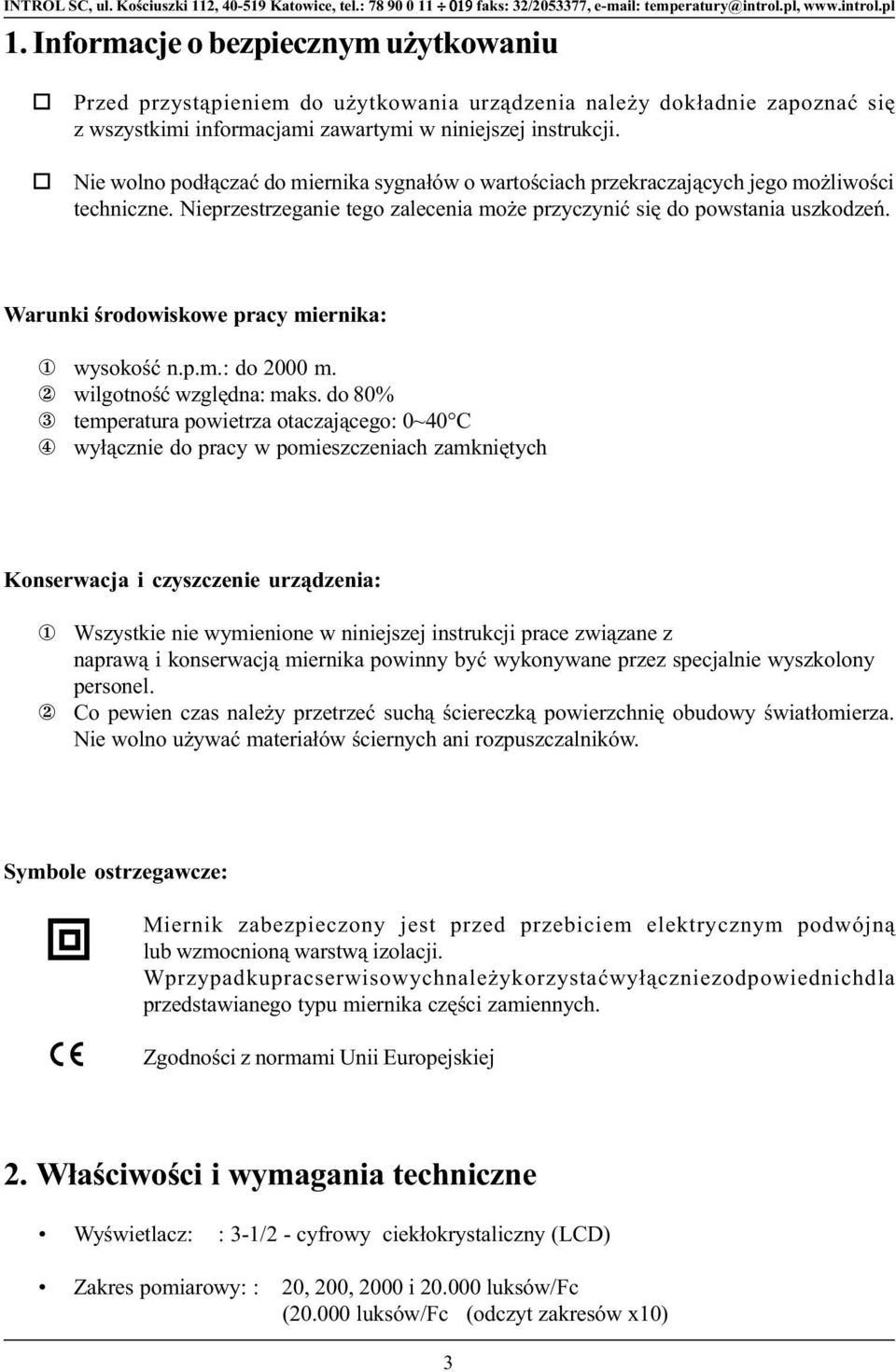

3 1. Informacje o bezpiecznym u ytkowaniu o o Przed przyst¹pieniem do u ytkowania urz¹dzenia nale y dok³adnie zapoznaæ siê z wszystkimi informacjami zawartymi w niniejszej instrukcji. Nie wolno pod³¹czaæ do miernika sygna³ów o wartoœciach przekraczaj¹cych jego mo liwoœci techniczne. Nieprzestrzeganie tego zalecenia mo e przyczyniæ siê do powstania uszkodzeñ. Warunki œrodowiskowe pracy miernika: 1 wysokoœæ n.p.m.: do 2000 m. 2 wilgotnoœæ wzglêdna: maks. do 80% 3 temperatura powietrza otaczaj¹cego: 0~40 C 4 wy³¹cznie do pracy w pomieszczeniach zamkniêtych Konserwacja i czyszczenie urz¹dzenia: 1 2 Wszystkie nie wymienione w niniejszej instrukcji prace zwi¹zane z napraw¹ i konserwacj¹ miernika powinny byæ wykonywane przez specjalnie wyszkolony personel. Co pewien czas nale y przetrzeæ such¹ œciereczk¹ powierzchniê obudowy œwiat³omierza. Nie wolno u ywaæ materia³ów œciernych ani rozpuszczalników. Symbole ostrzegawcze: Miernik zabezpieczony jest przed przebiciem elektrycznym podwójn¹ lub wzmocnion¹ warstw¹ izolacji. Wprzypadkupracserwisowychnale ykorzystaæwy³¹czniezodpowiednichdla przedstawianego typu miernika czêœci zamiennych. Zgodnoœci z normami Unii Europejskiej 2. W³aœciwoœci i wymagania techniczne Wyœwietlacz: : 3-1/2 - cyfrowy ciek³okrystaliczny (LCD) Zakres pomiarowy: : 20, 200, 2000 i luksów/fc ( luksów/fc (odczyt zakresów x10) 3

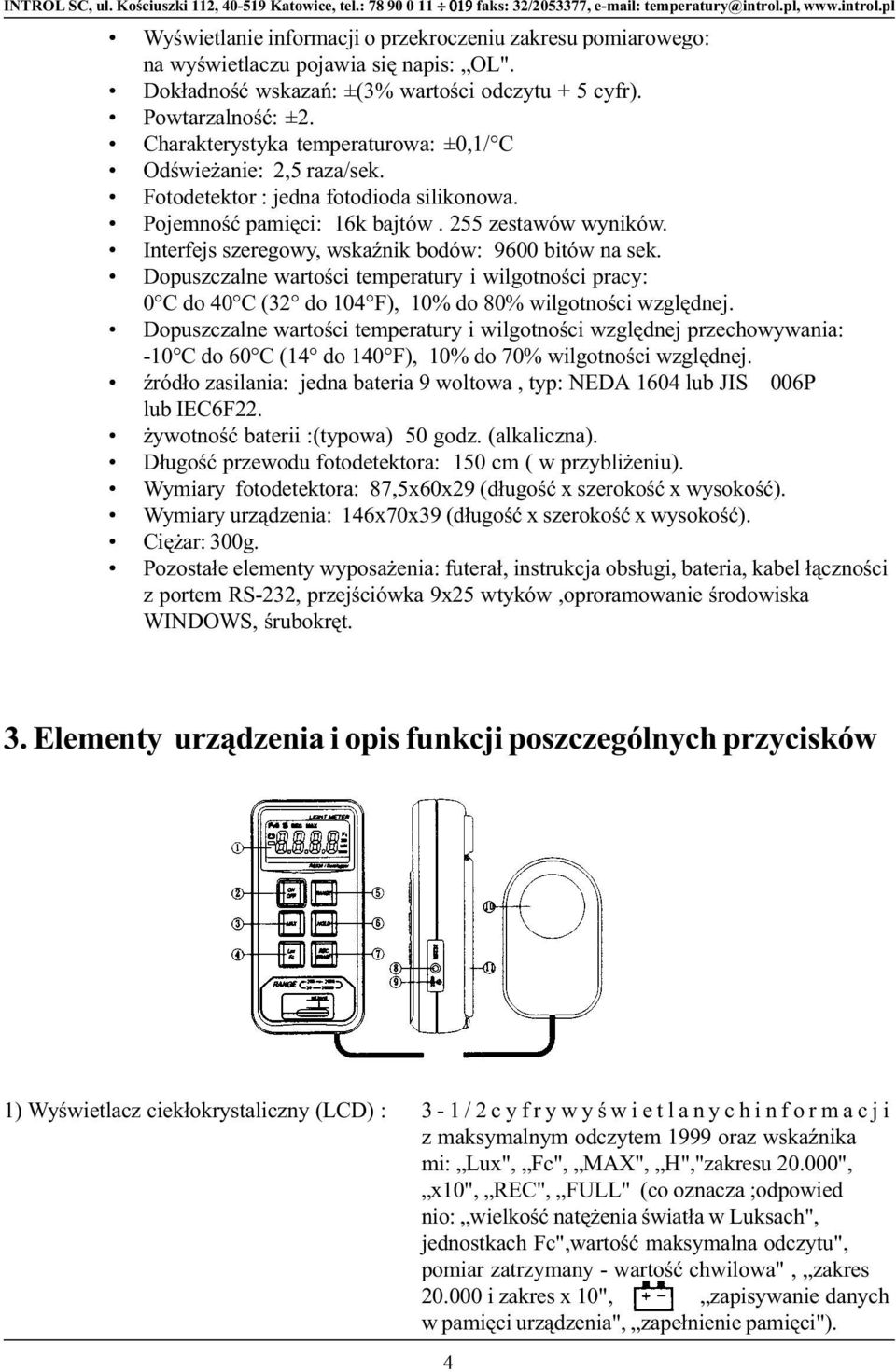

4 Wyœwietlanie informacji o przekroczeniu zakresu pomiarowego: na wyœwietlaczu pojawia siê napis: OL". Dok³adnoœæ wskazañ: ±(3% wartoœci odczytu + 5 cyfr). Powtarzalnoœæ: ±2. Charakterystyka temperaturowa: ±0,1/ C Odœwie anie: 2,5 raza/sek. Fotodetektor : jedna fotodioda silikonowa. Pojemnoœæ pamiêci: 16k bajtów. 255 zestawów wyników. Interfejs szeregowy, wskaÿnik bodów: 9600 bitów na sek. Dopuszczalne wartoœci temperatury i wilgotnoœci pracy: 0 C do 40 C (32 do 104 F), 10% do 80% wilgotnoœci wzglêdnej. Dopuszczalne wartoœci temperatury i wilgotnoœci wzglêdnej przechowywania: -10 C do 60 C (14 do 140 F), 10% do 70% wilgotnoœci wzglêdnej. Ÿród³o zasilania: jedna bateria 9 woltowa, typ: NEDA 1604 lub JIS 006P lub IEC6F22. ywotnoœæ baterii :(typowa) 50 godz. (alkaliczna). D³ugoœæ przewodu fotodetektora: 150 cm ( w przybli eniu). Wymiary fotodetektora: 87,5x60x29 (d³ugoœæ x szerokoœæ x wysokoœæ). Wymiary urz¹dzenia: 146x70x39 (d³ugoœæ x szerokoœæ x wysokoœæ). Ciê ar: 300g. Pozosta³e elementy wyposa enia: futera³, instrukcja obs³ugi, bateria, kabel ³¹cznoœci z portem RS-232, przejœciówka 9x25 wtyków,oproramowanie œrodowiska WINDOWS, œrubokrêt. 3. Elementy urz¹dzenia i opis funkcji poszczególnych przycisków 1) Wyœwietlacz ciek³okrystaliczny (LCD) : 3-1/ 2 c y f r y w y œ w i e t l a n y c h i n f o r m a c j i z maksymalnym odczytem 1999 oraz wskaÿnika mi: Lux", Fc", MAX", H","zakresu ", x10", REC", FULL" (co oznacza ;odpowied nio: wielkoœæ natê enia œwiat³a w Luksach", jednostkach Fc",wartoœæ maksymalna odczytu", pomiar zatrzymany - wartoœæ chwilowa", zakres i zakres x 10", zapisywanie danych w pamiêci urz¹dzenia", zape³nienie pamiêci"). 4

5 2) Wy³¹cznik: w³¹cza i wy³¹cza œwiat³omierz (funkcja ON/OFF). 3) Przycisk MAX (wartoœci maksymalnych): po uruchomieniu przycisku na wyœwietlaczu pojawia siê nowa wartoœæ maksymalna zarejestrowana do momentu aktualizacji. 4) Przycisk Lux/Fc (wartoœci natê enia œwiat³a w luksach/fc): umo liwia wyœwietlanie wartoœci natê enia œwiat³a w luksach lub Fc. 5) Przycisk Range (zakresu pomiarowego): uruchomienie przycisku pozwala na dokonywanie wyboru zakresu pomiarowego spoœród wartoœci : 20, 200, 2.000, luksów /Fc. 6) Przycisk Hold (zatrzymania danych): urz¹dzenie zatrzymuje na ekranie zarejestrowane dane celem ich analizy. 7) Przycisk REC/ERASE: Record - ON (funkcja zapisywania danych aktywna): pojedyncze uruchomienie przycisku REC" powoduje zarejestrowanie jednego zapisu (rekordu), na wyœwietlaczu pojawia siê napis REC". Rejestrowanie danych w sposób ci¹g³y odbywa siê po wciœniêciu i przytrzymaniu przycisku REC" przez oko³o 3 sek. (wyœwietlacz ukazuje napis REC" w formie migaj¹cej). Ponowne uruchomienie przycisku zatrzymuje rejestracjê. Ustawianie wartoœci czasu próbkowania rejestracji danych - patrz (rysunek 7). Resetowanie pamiêci urz¹dzenia: przed wy³¹czeniem urz¹dzenia (uruchomieniem przycisku ON/OFF) nale y wcisn¹æ i przytrzymaæ przycisk ERASE", a nastêpnie ON/OFF. Na wyœwietlaczu pojawia siê napis: del" (usuwanie danych). Uwaga: zape³nienie pamiêci urz¹dzenia sygnalizowane jest napisem FULL". 8) Wejœcie ³¹cza RS-232. RX GNG TX 9) Przycisk ZERO: pozwala ustawiæ wartoœæ 0,0 Luksów/Fc. 10) Fotodetektor. 11) Podpórka. 4. Czynnoœci przygotowawcze przed uruchomieniem przyrz¹du 1) Zak³adanie nowej baterii: W tylnej czêœci urz¹dzenia znajduje siê komora na bateriê zabezpieczona pokryw¹. Zak³adaj¹c bateriê ( 9 woltowa, typ: NEDA 1604, JIS 006Plub IEC6F22) nale y zwróciæ uwagê na w³aœciwe po³¹czenie jej biegunów. 5

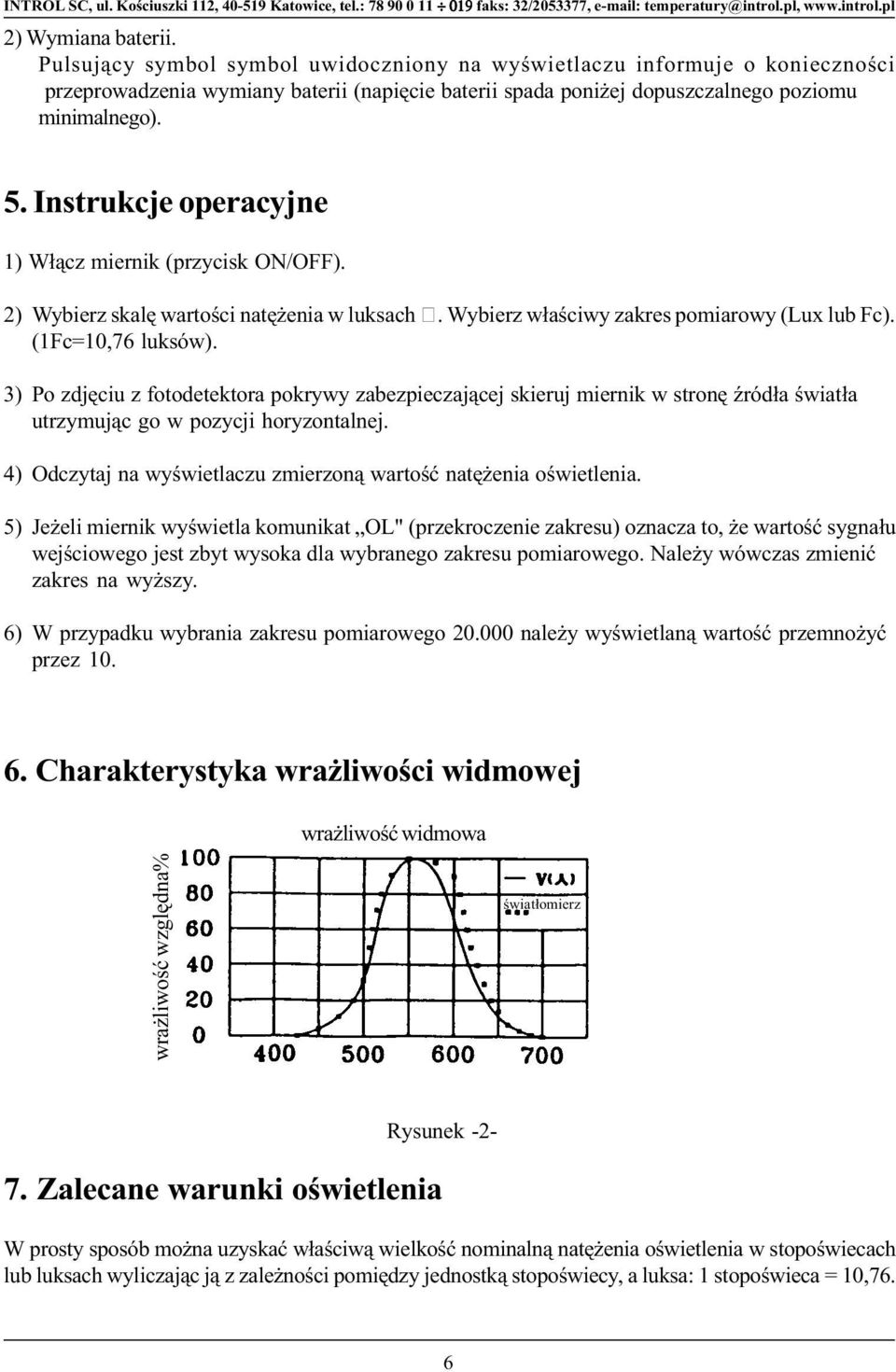

6 2) Wymiana baterii. Pulsuj¹cy symbol symbol uwidoczniony na wyœwietlaczu informuje o koniecznoœci przeprowadzenia wymiany baterii (napiêcie baterii spada poni ej dopuszczalnego poziomu minimalnego). 5. Instrukcje operacyjne 1) W³¹cz miernik (przycisk ON/OFF). 2) Wybierz skalê wartoœci natê enia w luksach. Wybierz w³aœciwy zakres pomiarowy (Lux lub Fc). (1Fc=10,76 luksów). 3) Po zdjêciu z fotodetektora pokrywy zabezpieczaj¹cej skieruj miernik w stronê Ÿród³a œwiat³a utrzymuj¹c go w pozycji horyzontalnej. 4) Odczytaj na wyœwietlaczu zmierzon¹ wartoœæ natê enia oœwietlenia. 5) Je eli miernik wyœwietla komunikat OL" (przekroczenie zakresu) oznacza to, e wartoœæ sygna³u wejœciowego jest zbyt wysoka dla wybranego zakresu pomiarowego. Nale y wówczas zmieniæ zakres na wy szy. 6) W przypadku wybrania zakresu pomiarowego nale y wyœwietlan¹ wartoœæ przemno yæ przez Charakterystyka wra liwoœci widmowej wra liwoœæ widmowa wra liwoœæ wzglêdna% œwiat³omierz Rysunek Zalecane warunki oœwietlenia W prosty sposób mo na uzyskaæ w³aœciw¹ wielkoœæ nominaln¹ natê enia oœwietlenia w stopoœwiecach lub luksach wyliczaj¹c j¹ z zale noœci pomiêdzy jednostk¹ stopoœwiecy, a luksa: 1 stopoœwieca = 10,76. 6

7 Poni ej prezentowane s¹ zalecane wielkoœci natê enia oœwietlenia w poszczególnych lokalizacjach: Lokalizacja natê enie œwiat³a w luksach BIURO Sale konferencyjne, pomieszczenia recepcyjne 200 ~ 750 Praca biurowa 700 ~ 1500 Prace projektowe, kreœlarskie 1000 ~ 2000 ZAK AD PRACY Prace w linii produkcyjnej 300 ~750 Prace kontrolne 750 ~ 1500 Linia monta u elementów elektronicznych 1500 ~3000 Prace przy pakowaniu, wejœcia 150 ~ 300 HOTEL Pomieszczenia ogólnodostêpne, szatnie 100 ~ 200 Recepcje 200 ~ 500 Kasy 750 ~1000 SKLEP Wnêtrze, schody, korytarz 150 ~ 200 Wystawy, sto³y pakowaczy 750 ~ 1500 Front okien wystawowych 1500 ~ 3000 SZPITAL Pokoje chorych, magazyny 100 ~200 Pokoje przyjêæ pacjentów 300 ~ 750 Sale operacyjne, sale zabiegowe 750 ~ 1500 SZKO A Audytorium, sale gimnastyczne 100 ~ 300 Sale lekcyjne 200 ~ 750 Laboratoria, biblioteki, kreœlarnie 500 ~

8 8. Przebieg po³¹czeñ z innymi urz¹dzeniami rysunek -3- Rysunek przedstawia przebieg po³¹czeñ pomiêdzy miernikiem, a komputerem PC. Zgodnie z rysunkiem dokonaj po³¹czenia œwiat³omierza z komputerem (port szeregowy RS-232). Po³¹czenie poprowadÿ do portu COM1 (9 wtykowy) lub COM2 (25 wtykowy). Zwykle port COM1 obs³uguje myszkê komputera, wiêc po³¹czenie z portem COM2 staje siê koniecznoœci¹. Poniewa port COM2 posiada wejœcie 25 wtykowe, po³¹czenie mo e byæ przeprowadzone tylko za poœrednictwem przejœciówki 9/25 (wyposa enie miernika). Wiêkszoœæ komputerów przenoœnych typu notebook platformy WINDOWS posiada jedynie port szeregowy RS-232 COM1 wykorzystywany przez myszkê. W takim przypadku zachodzi koniecznoœæ wykorzystywania w³aœnie tego portu. 9.Oprogramowanie (1) Oprogramowanie i sprzêt - Komputer kompatybilny z PC IBM 386 lub lepszy. - Napêd dyskietek 3,5 cala. - Dwa porty szeregowe (jeden do pod³¹czenia myszki, drugi œwiat³omierza). - 4MB wolnej pamiêci RAM. - 4MB wolnej pamiêci na twardym dysku. - Monitor EGA lub VGA. - Oprogramowanie œrodowiska WINDOWS 95 lub nowsze. - 3 lub 2 przyciskowa myszka kompatybilna z produktami Microsoftu. Odœwie anie w tempie 1 / sek. wymaga procesora o minimalnych parametrach typowych dla PC386. Procesor PC486 lub szybszy pozwala na wyœwietlanie wszystkich okien programu w tempie j.w. Komputer PC386 gwarantuje zachowanie tylko jednego otwartego zapisu z listy w tempie co 1 sek. (2) Instalowanie oprogramowania aplikacyjnego dla WINDOWS Instalowanie oprogramowania zakupionego przez Pañstwa œwiat³omierza jest bardzo proste i w wiêkszoœci przebiegaj¹ce w sposób automatyczny. Program kopiuje wszystkie niezbêdne pliki na twardym dysku komputera (prosimy o wybranie opcji wyœwietlania okien w formacie 600x480). 8

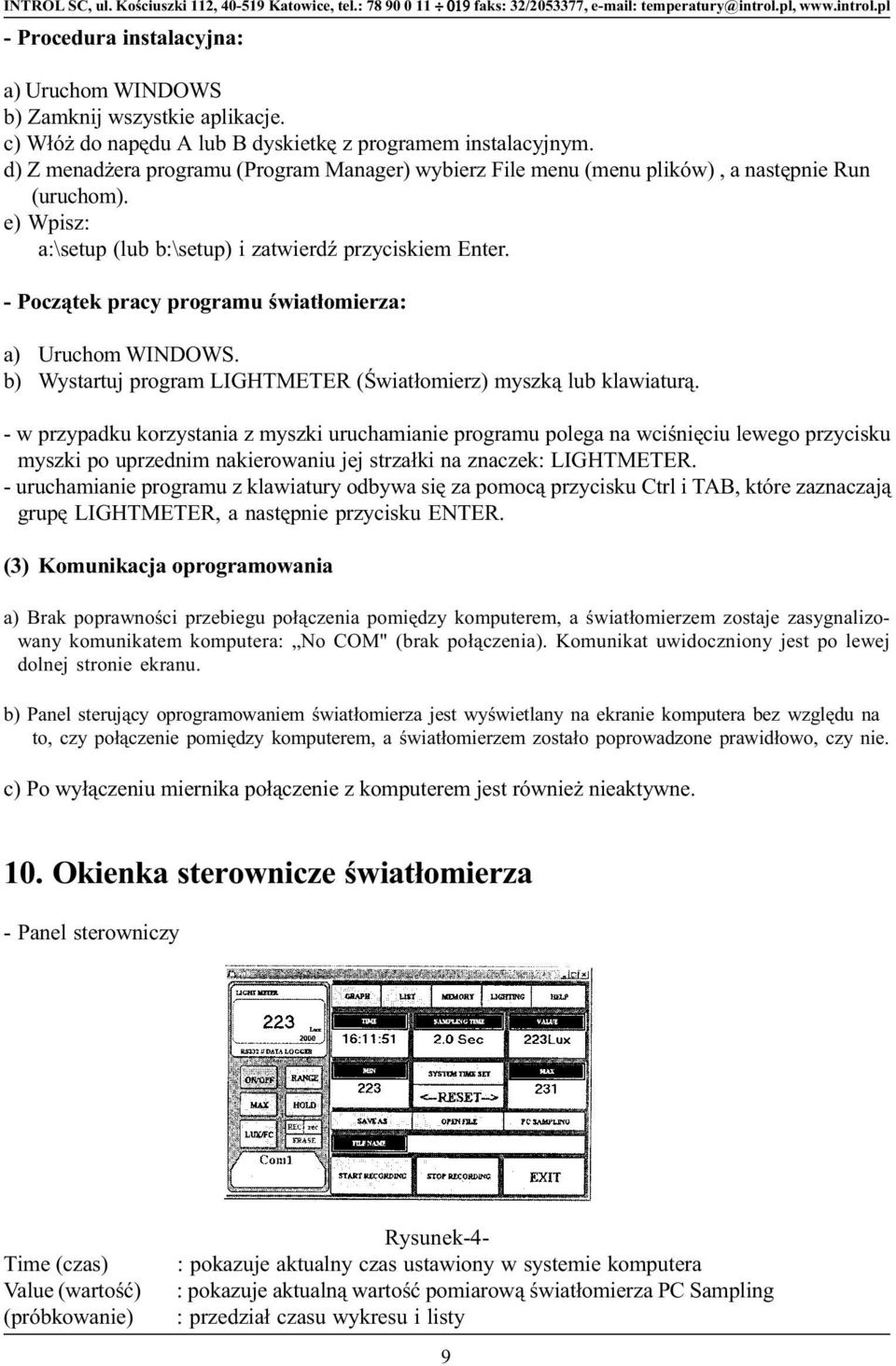

9 - Procedura instalacyjna: a) Uruchom WINDOWS b) Zamknij wszystkie aplikacje. c) W³ó do napêdu A lub B dyskietkê z programem instalacyjnym. d) Z menad era programu (Program Manager) wybierz File menu (menu plików), a nastêpnie Run (uruchom). e) Wpisz: a:\setup (lub b:\setup) i zatwierdÿ przyciskiem Enter. - Pocz¹tek pracy programu œwiat³omierza: a) Uruchom WINDOWS. b) Wystartuj program LIGHTMETER (Œwiat³omierz) myszk¹ lub klawiatur¹. - w przypadku korzystania z myszki uruchamianie programu polega na wciœniêciu lewego przycisku myszki po uprzednim nakierowaniu jej strza³ki na znaczek: LIGHTMETER. - uruchamianie programu z klawiatury odbywa siê za pomoc¹ przycisku Ctrl i TAB, które zaznaczaj¹ grupê LIGHTMETER, a nastêpnie przycisku ENTER. (3) Komunikacja oprogramowania a) Brak poprawnoœci przebiegu po³¹czenia pomiêdzy komputerem, a œwiat³omierzem zostaje zasygnalizowany komunikatem komputera: No COM" (brak po³¹czenia). Komunikat uwidoczniony jest po lewej dolnej stronie ekranu. b) Panel steruj¹cy oprogramowaniem œwiat³omierza jest wyœwietlany na ekranie komputera bez wzglêdu na to, czy po³¹czenie pomiêdzy komputerem, a œwiat³omierzem zosta³o poprowadzone prawid³owo, czy nie. c) Po wy³¹czeniu miernika po³¹czenie z komputerem jest równie nieaktywne. 10. Okienka sterownicze œwiat³omierza - Panel sterowniczy Time (czas) Value (wartoœæ) (próbkowanie) Rysunek-4- : pokazuje aktualny czas ustawiony w systemie komputera : pokazuje aktualn¹ wartoœæ pomiarow¹ œwiat³omierza PC Sampling : przedzia³ czasu wykresu i listy 9

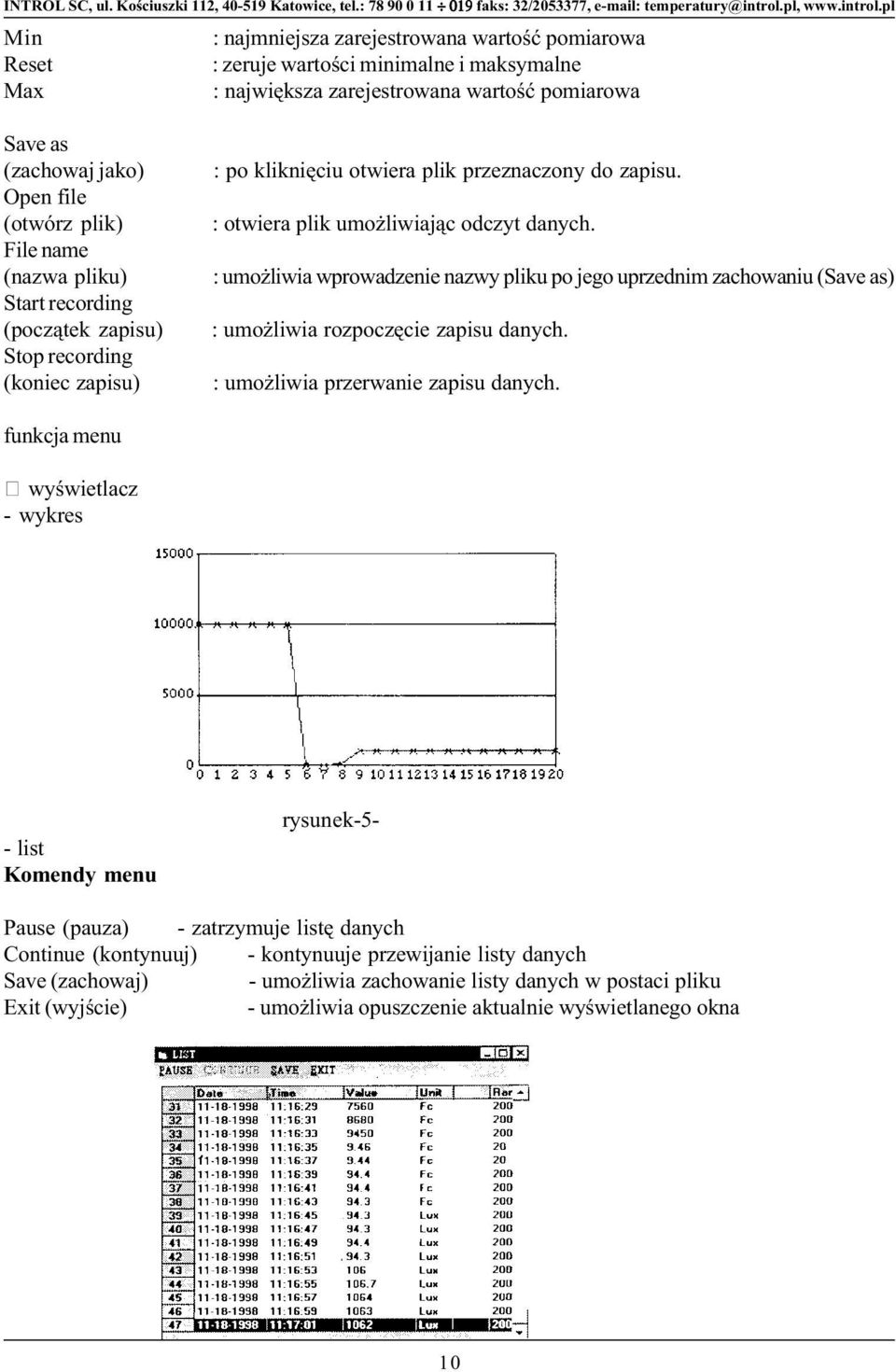

10 Min : najmniejsza zarejestrowana wartoœæ pomiarowa Reset : zeruje wartoœci minimalne i maksymalne Max : najwiêksza zarejestrowana wartoœæ pomiarowa Save as (zachowaj jako) Open file (otwórz plik) File name (nazwa pliku) Start recording (pocz¹tek zapisu) Stop recording (koniec zapisu) : po klikniêciu otwiera plik przeznaczony do zapisu. : otwiera plik umo liwiaj¹c odczyt danych. : umo liwia wprowadzenie nazwy pliku po jego uprzednim zachowaniu (Save as) : umo liwia rozpoczêcie zapisu danych. : umo liwia przerwanie zapisu danych. funkcja menu wyœwietlacz - wykres - list Komendy menu rysunek-5- Pause (pauza) - zatrzymuje listê danych Continue (kontynuuj) - kontynuuje przewijanie listy danych Save (zachowaj) - umo liwia zachowanie listy danych w postaci pliku Exit (wyjœcie) - umo liwia opuszczenie aktualnie wyœwietlanego okna 10

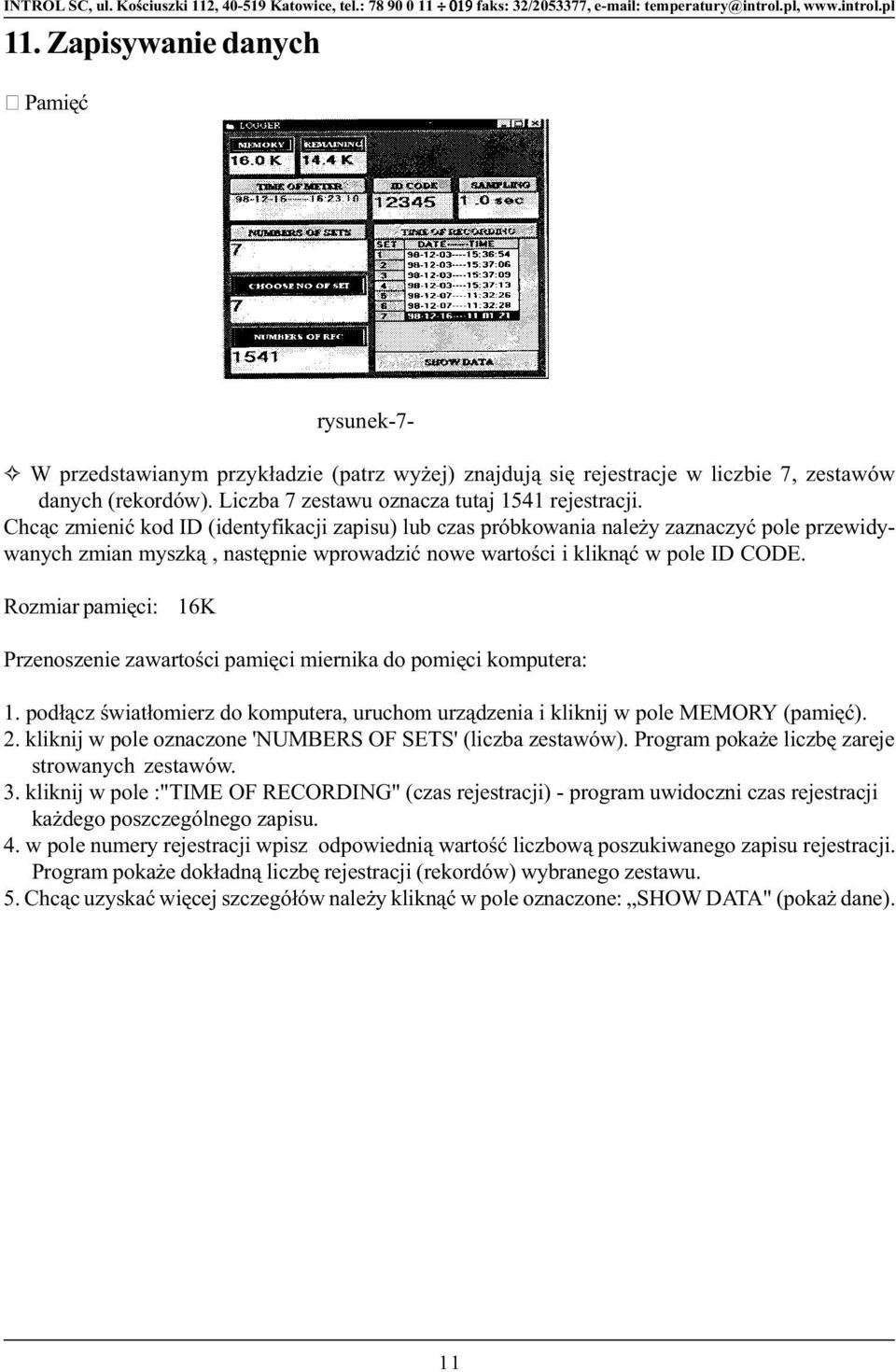

11 11. Zapisywanie danych Pamiêæ rysunek-7- W przedstawianym przyk³adzie (patrz wy ej) znajduj¹ siê rejestracje w liczbie 7, zestawów danych (rekordów). Liczba 7 zestawu oznacza tutaj 1541 rejestracji. Chc¹c zmieniæ kod ID (identyfikacji zapisu) lub czas próbkowania nale y zaznaczyæ pole przewidywanych zmian myszk¹, nastêpnie wprowadziæ nowe wartoœci i klikn¹æ w pole ID CODE. Rozmiar pamiêci: 16K Przenoszenie zawartoœci pamiêci miernika do pomiêci komputera: 1. pod³¹cz œwiat³omierz do komputera, uruchom urz¹dzenia i kliknij w pole MEMORY (pamiêæ). 2. kliknij w pole oznaczone 'NUMBERS OF SETS' (liczba zestawów). Program poka e liczbê zareje strowanych zestawów. 3. kliknij w pole :"TIME OF RECORDING" (czas rejestracji) - program uwidoczni czas rejestracji ka dego poszczególnego zapisu. 4. w pole numery rejestracji wpisz odpowiedni¹ wartoœæ liczbow¹ poszukiwanego zapisu rejestracji. Program poka e dok³adn¹ liczbê rejestracji (rekordów) wybranego zestawu. 5. Chc¹c uzyskaæ wiêcej szczegó³ów nale y klikn¹æ w pole oznaczone: SHOW DATA" (poka dane). 11

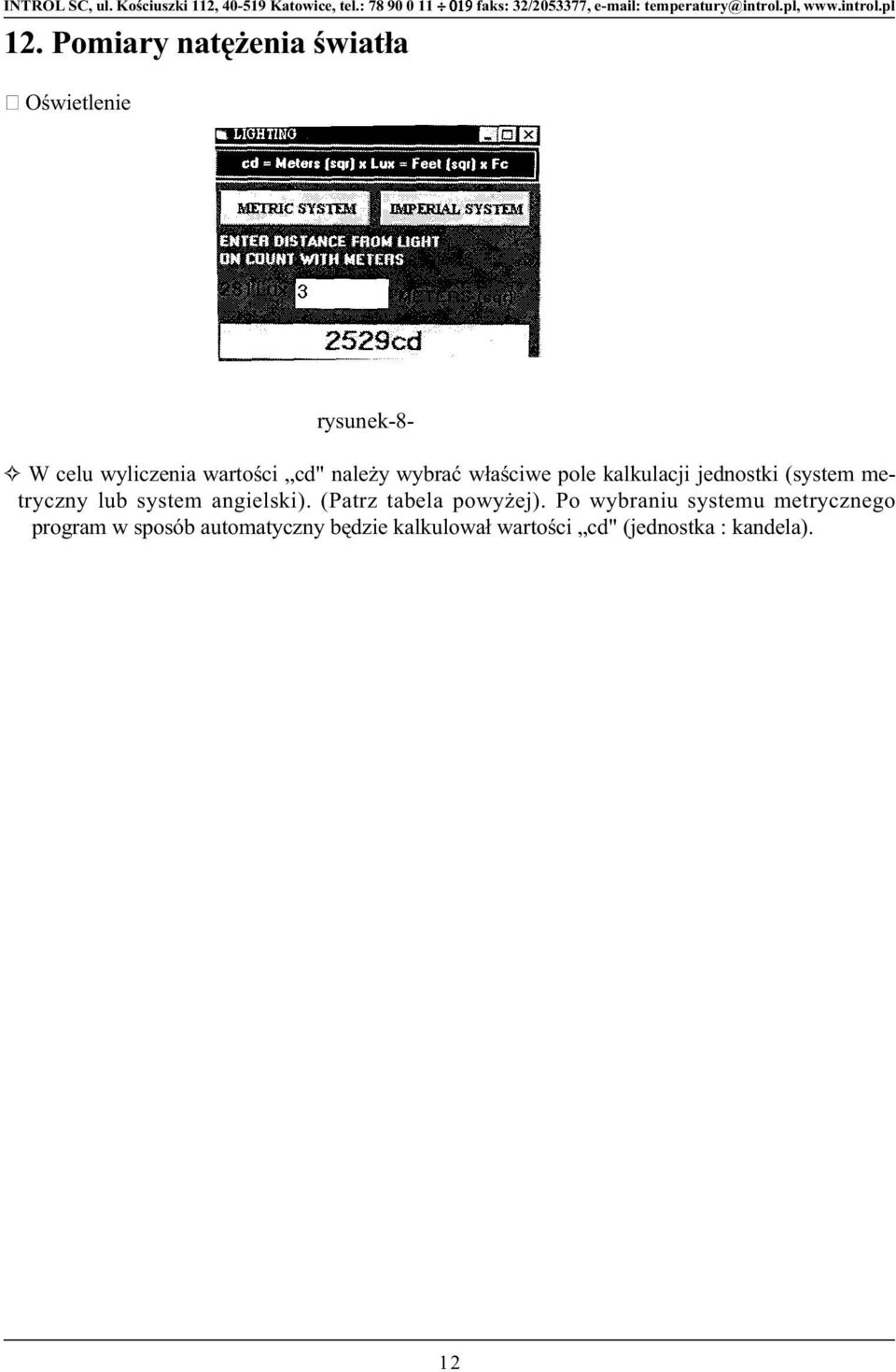

12 12. Pomiary natê enia œwiat³a Oœwietlenie rysunek-8- W celu wyliczenia wartoœci cd" nale y wybraæ w³aœciwe pole kalkulacji jednostki (system metryczny lub system angielski). (Patrz tabela powy ej). Po wybraniu systemu metrycznego program w sposób automatyczny bêdzie kalkulowa³ wartoœci cd" (jednostka : kandela). 12
