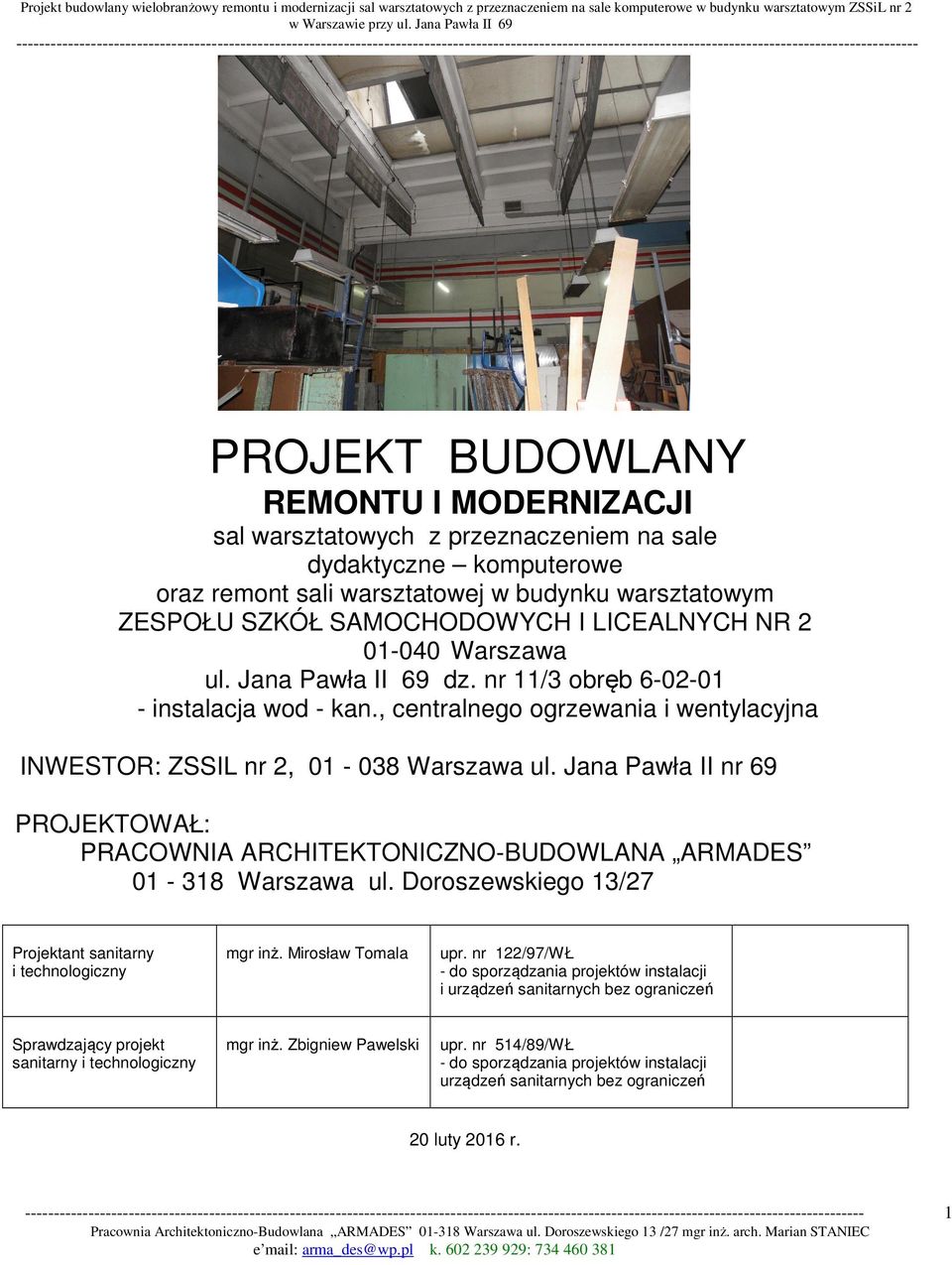

1 PROJEKT BUDOWLANY REMONTU I MODERNIZACJI sal warsztatowych z przeznaczeniem na sale dydaktyczne komputerowe oraz remont sali warsztatowej w budynku warsztatowym ZESPOŁU SZKÓŁ SAMOCHODOWYCH I LICEALNYCH NR Warszawa ul. Jana Pawła II 69 dz. nr 11/3 obręb instalacja wod - kan., centralnego ogrzewania i wentylacyjna INWESTOR: ZSSIL nr 2, Warszawa ul. Jana Pawła II nr 69 PROJEKTOWAŁ: PRACOWNIA ARCHITEKTONICZNO-BUDOWLANA ARMADES Warszawa ul. Doroszewskiego 13/27 Projektant sanitarny i technologiczny mgr inż. Mirosław Tomala upr. nr 122/97/WŁ - do sporządzania projektów instalacji i urządzeń sanitarnych bez ograniczeń Sprawdzający projekt sanitarny i technologiczny mgr inż. Zbigniew Pawelski upr. nr 514/89/WŁ - do sporządzania projektów instalacji urządzeń sanitarnych bez ograniczeń 20 luty 2016 r. 1

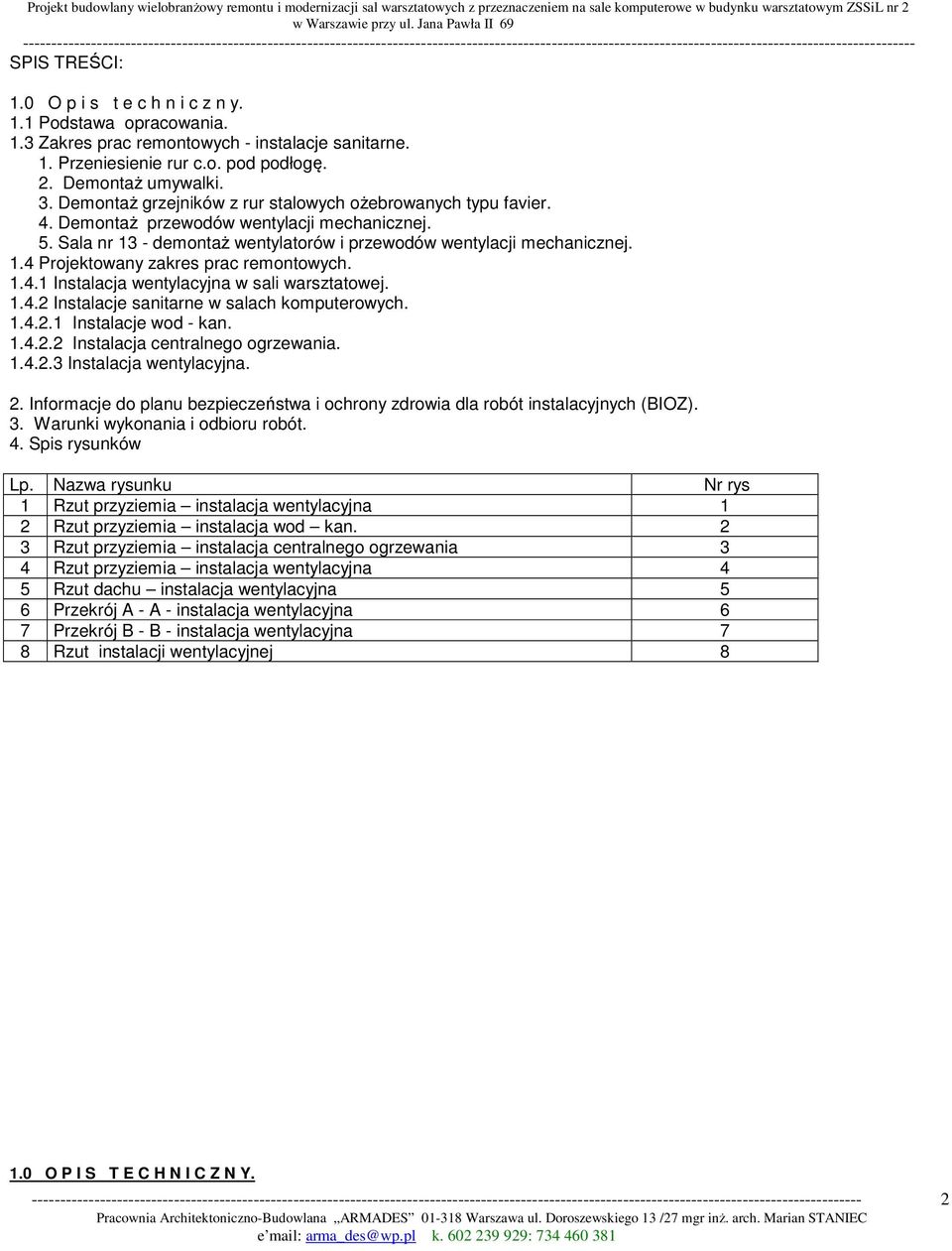

2 SPIS TREŚCI: 1.0 O p i s t e c h n i c z n y. 1.1 Podstawa opracowania. 1.3 Zakres prac remontowych - instalacje sanitarne. 1. Przeniesienie rur c.o. pod podłogę. 2. Demontaż umywalki. 3. Demontaż grzejników z rur stalowych ożebrowanych typu favier. 4. Demontaż przewodów wentylacji mechanicznej. 5. Sala nr 13 - demontaż wentylatorów i przewodów wentylacji mechanicznej. 1.4 Projektowany zakres prac remontowych Instalacja wentylacyjna w sali warsztatowej Instalacje sanitarne w salach komputerowych Instalacje wod - kan Instalacja centralnego ogrzewania Instalacja wentylacyjna. 2. Informacje do planu bezpieczeństwa i ochrony zdrowia dla robót instalacyjnych (BIOZ). 3. Warunki wykonania i odbioru robót. 4. Spis rysunków Lp. Nazwa rysunku Nr rys 1 Rzut przyziemia instalacja wentylacyjna 1 2 Rzut przyziemia instalacja wod kan. 2 3 Rzut przyziemia instalacja centralnego ogrzewania 3 4 Rzut przyziemia instalacja wentylacyjna 4 5 Rzut dachu instalacja wentylacyjna 5 6 Przekrój A - A - instalacja wentylacyjna 6 7 Przekrój B - B - instalacja wentylacyjna 7 8 Rzut instalacji wentylacyjnej O P I S T E C H N I C Z N Y. 2

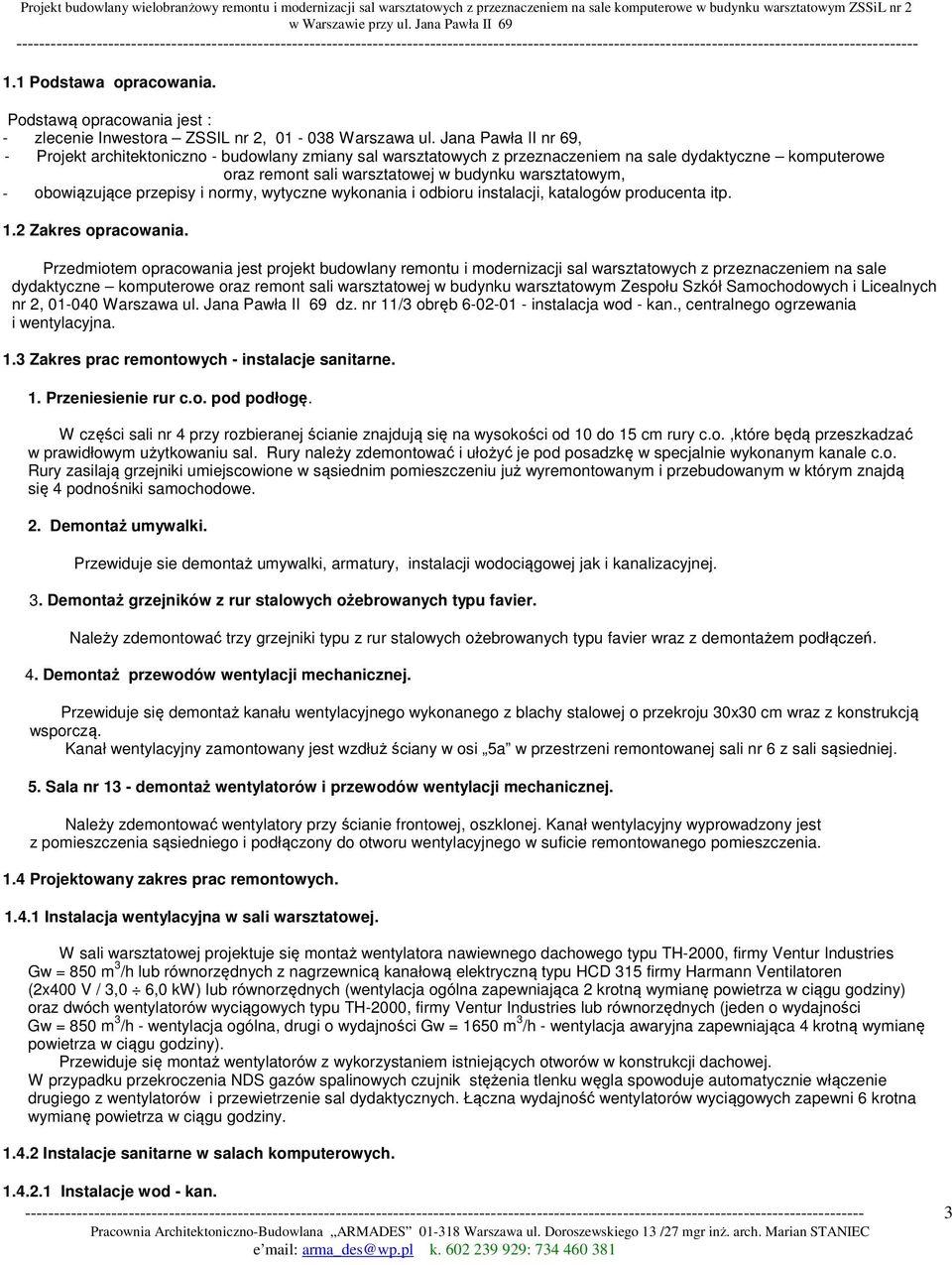

3 Podstawa opracowania. Podstawą opracowania jest : - zlecenie Inwestora ZSSIL nr 2, Warszawa ul. Jana Pawła II nr 69, - Projekt architektoniczno - budowlany zmiany sal warsztatowych z przeznaczeniem na sale dydaktyczne komputerowe oraz remont sali warsztatowej w budynku warsztatowym, - obowiązujące przepisy i normy, wytyczne wykonania i odbioru instalacji, katalogów producenta itp. 1.2 Zakres opracowania. Przedmiotem opracowania jest projekt budowlany remontu i modernizacji sal warsztatowych z przeznaczeniem na sale dydaktyczne komputerowe oraz remont sali warsztatowej w budynku warsztatowym Zespołu Szkół Samochodowych i Licealnych nr 2, Warszawa ul. Jana Pawła II 69 dz. nr 11/3 obręb instalacja wod - kan., centralnego ogrzewania i wentylacyjna. 1.3 Zakres prac remontowych - instalacje sanitarne. 1. Przeniesienie rur c.o. pod podłogę. W części sali nr 4 przy rozbieranej ścianie znajdują się na wysokości od 10 do 15 cm rury c.o.,które będą przeszkadzać w prawidłowym użytkowaniu sal. Rury należy zdemontować i ułożyć je pod posadzkę w specjalnie wykonanym kanale c.o. Rury zasilają grzejniki umiejscowione w sąsiednim pomieszczeniu już wyremontowanym i przebudowanym w którym znajdą się 4 podnośniki samochodowe. 2. Demontaż umywalki. Przewiduje sie demontaż umywalki, armatury, instalacji wodociągowej jak i kanalizacyjnej. 3. Demontaż grzejników z rur stalowych ożebrowanych typu favier. Należy zdemontować trzy grzejniki typu z rur stalowych ożebrowanych typu favier wraz z demontażem podłączeń. 4. Demontaż przewodów wentylacji mechanicznej. Przewiduje się demontaż kanału wentylacyjnego wykonanego z blachy stalowej o przekroju 30x30 cm wraz z konstrukcją wsporczą. Kanał wentylacyjny zamontowany jest wzdłuż ściany w osi 5a w przestrzeni remontowanej sali nr 6 z sali sąsiedniej. 5. Sala nr 13 - demontaż wentylatorów i przewodów wentylacji mechanicznej. Należy zdemontować wentylatory przy ścianie frontowej, oszklonej. Kanał wentylacyjny wyprowadzony jest z pomieszczenia sąsiedniego i podłączony do otworu wentylacyjnego w suficie remontowanego pomieszczenia. 1.4 Projektowany zakres prac remontowych Instalacja wentylacyjna w sali warsztatowej. W sali warsztatowej projektuje się montaż wentylatora nawiewnego dachowego typu TH-2000, firmy Ventur Industries Gw = 850 m 3 /h lub równorzędnych z nagrzewnicą kanałową elektryczną typu HCD 315 firmy Harmann Ventilatoren (2x400 V / 3,0 6,0 kw) lub równorzędnych (wentylacja ogólna zapewniająca 2 krotną wymianę powietrza w ciągu godziny) oraz dwóch wentylatorów wyciągowych typu TH-2000, firmy Ventur Industries lub równorzędnych (jeden o wydajności Gw = 850 m 3 /h - wentylacja ogólna, drugi o wydajności Gw = 1650 m 3 /h - wentylacja awaryjna zapewniająca 4 krotną wymianę powietrza w ciągu godziny). Przewiduje się montaż wentylatorów z wykorzystaniem istniejących otworów w konstrukcji dachowej. W przypadku przekroczenia NDS gazów spalinowych czujnik stężenia tlenku węgla spowoduje automatycznie włączenie drugiego z wentylatorów i przewietrzenie sal dydaktycznych. Łączna wydajność wentylatorów wyciągowych zapewni 6 krotna wymianę powietrza w ciągu godziny Instalacje sanitarne w salach komputerowych Instalacje wod - kan. 3

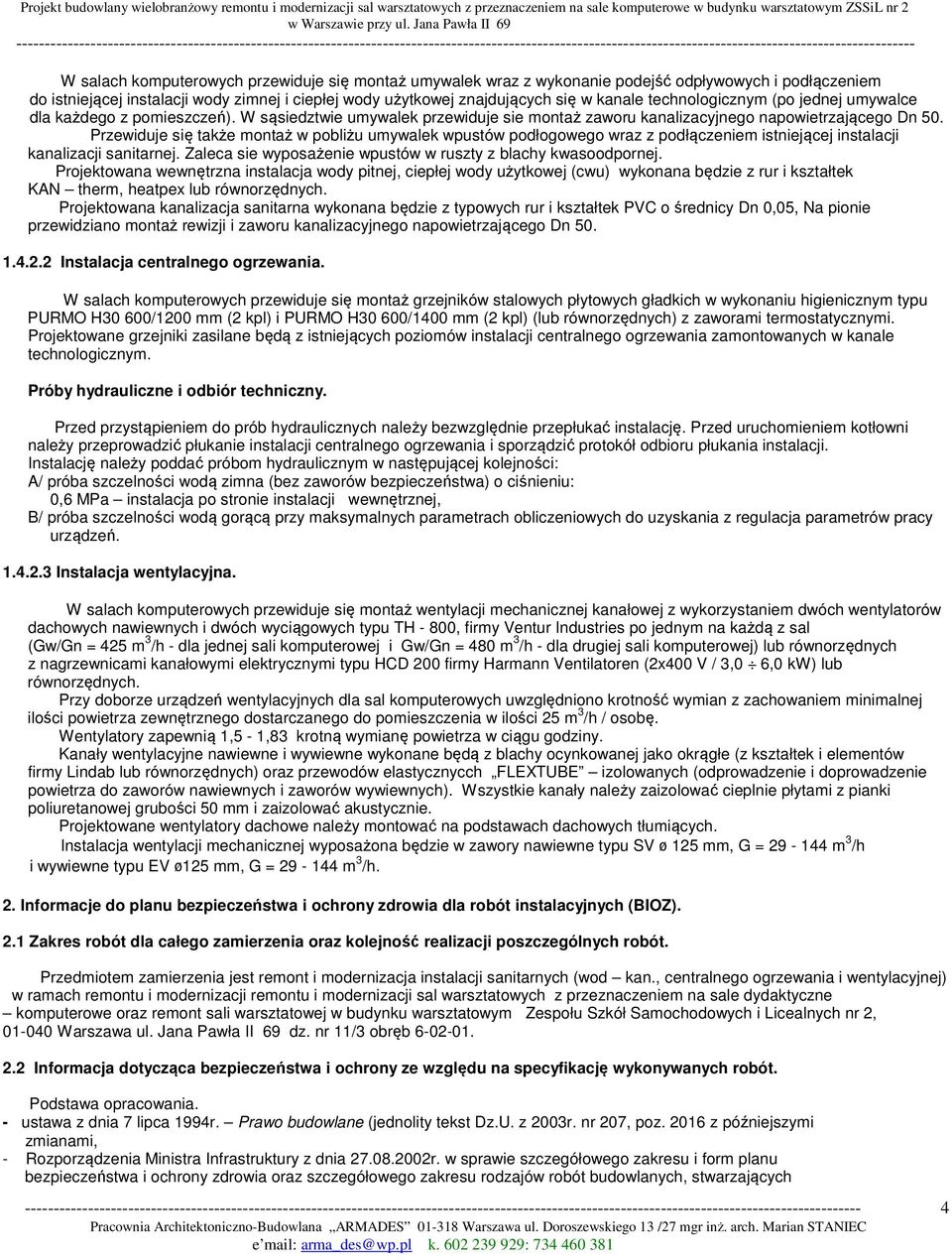

4 W salach komputerowych przewiduje się montaż umywalek wraz z wykonanie podejść odpływowych i podłączeniem do istniejącej instalacji wody zimnej i ciepłej wody użytkowej znajdujących się w kanale technologicznym (po jednej umywalce dla każdego z pomieszczeń). W sąsiedztwie umywalek przewiduje sie montaż zaworu kanalizacyjnego napowietrzającego Dn 50. Przewiduje się także montaż w pobliżu umywalek wpustów podłogowego wraz z podłączeniem istniejącej instalacji kanalizacji sanitarnej. Zaleca sie wyposażenie wpustów w ruszty z blachy kwasoodpornej. Projektowana wewnętrzna instalacja wody pitnej, ciepłej wody użytkowej (cwu) wykonana będzie z rur i kształtek KAN therm, heatpex lub równorzędnych. Projektowana kanalizacja sanitarna wykonana będzie z typowych rur i kształtek PVC o średnicy Dn 0,05, Na pionie przewidziano montaż rewizji i zaworu kanalizacyjnego napowietrzającego Dn Instalacja centralnego ogrzewania. W salach komputerowych przewiduje się montaż grzejników stalowych płytowych gładkich w wykonaniu higienicznym typu PURMO H30 600/1200 mm (2 kpl) i PURMO H30 600/1400 mm (2 kpl) (lub równorzędnych) z zaworami termostatycznymi. Projektowane grzejniki zasilane będą z istniejących poziomów instalacji centralnego ogrzewania zamontowanych w kanale technologicznym. Próby hydrauliczne i odbiór techniczny. Przed przystąpieniem do prób hydraulicznych należy bezwzględnie przepłukać instalację. Przed uruchomieniem kotłowni należy przeprowadzić płukanie instalacji centralnego ogrzewania i sporządzić protokół odbioru płukania instalacji. Instalację należy poddać próbom hydraulicznym w następującej kolejności: A/ próba szczelności wodą zimna (bez zaworów bezpieczeństwa) o ciśnieniu: 0,6 MPa instalacja po stronie instalacji wewnętrznej, B/ próba szczelności wodą gorącą przy maksymalnych parametrach obliczeniowych do uzyskania z regulacja parametrów pracy urządzeń Instalacja wentylacyjna. W salach komputerowych przewiduje się montaż wentylacji mechanicznej kanałowej z wykorzystaniem dwóch wentylatorów dachowych nawiewnych i dwóch wyciągowych typu TH - 800, firmy Ventur Industries po jednym na każdą z sal (Gw/Gn = 425 m 3 /h - dla jednej sali komputerowej i Gw/Gn = 480 m 3 /h - dla drugiej sali komputerowej) lub równorzędnych z nagrzewnicami kanałowymi elektrycznymi typu HCD 200 firmy Harmann Ventilatoren (2x400 V / 3,0 6,0 kw) lub równorzędnych. Przy doborze urządzeń wentylacyjnych dla sal komputerowych uwzględniono krotność wymian z zachowaniem minimalnej ilości powietrza zewnętrznego dostarczanego do pomieszczenia w ilości 25 m 3 /h / osobę. Wentylatory zapewnią 1,5-1,83 krotną wymianę powietrza w ciągu godziny. Kanały wentylacyjne nawiewne i wywiewne wykonane będą z blachy ocynkowanej jako okrągłe (z kształtek i elementów firmy Lindab lub równorzędnych) oraz przewodów elastycznycch FLEXTUBE izolowanych (odprowadzenie i doprowadzenie powietrza do zaworów nawiewnych i zaworów wywiewnych). Wszystkie kanały należy zaizolować cieplnie płytami z pianki poliuretanowej grubości 50 mm i zaizolować akustycznie. Projektowane wentylatory dachowe należy montować na podstawach dachowych tłumiących. Instalacja wentylacji mechanicznej wyposażona będzie w zawory nawiewne typu SV ø 125 mm, G = m 3 /h i wywiewne typu EV ø125 mm, G = m 3 /h. 2. Informacje do planu bezpieczeństwa i ochrony zdrowia dla robót instalacyjnych (BIOZ). 2.1 Zakres robót dla całego zamierzenia oraz kolejność realizacji poszczególnych robót. Przedmiotem zamierzenia jest remont i modernizacja instalacji sanitarnych (wod kan., centralnego ogrzewania i wentylacyjnej) w ramach remontu i modernizacji remontu i modernizacji sal warsztatowych z przeznaczeniem na sale dydaktyczne komputerowe oraz remont sali warsztatowej w budynku warsztatowym Zespołu Szkół Samochodowych i Licealnych nr 2, Warszawa ul. Jana Pawła II 69 dz. nr 11/3 obręb Informacja dotycząca bezpieczeństwa i ochrony ze względu na specyfikację wykonywanych robót. Podstawa opracowania. - ustawa z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst Dz.U. z 2003r. nr 207, poz z późniejszymi zmianami, - Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i form planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających 4

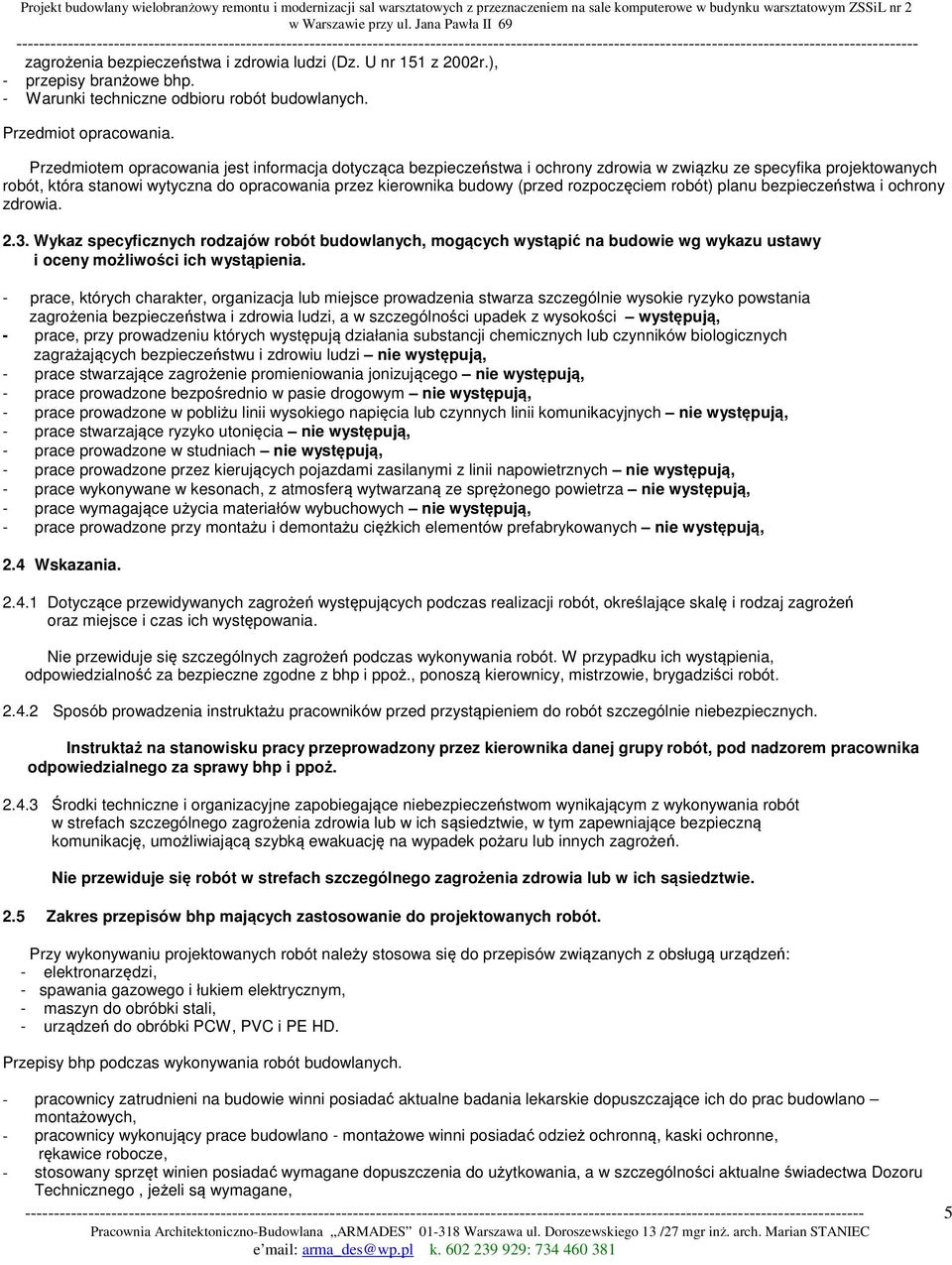

5 zagrożenia bezpieczeństwa i zdrowia ludzi (Dz. U nr 151 z 2002r.), - przepisy branżowe bhp. - Warunki techniczne odbioru robót budowlanych. Przedmiot opracowania. Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia w związku ze specyfika projektowanych robót, która stanowi wytyczna do opracowania przez kierownika budowy (przed rozpoczęciem robót) planu bezpieczeństwa i ochrony zdrowia Wykaz specyficznych rodzajów robót budowlanych, mogących wystąpić na budowie wg wykazu ustawy i oceny możliwości ich wystąpienia. - prace, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności upadek z wysokości występują, - prace, przy prowadzeniu których występują działania substancji chemicznych lub czynników biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi nie występują, - prace stwarzające zagrożenie promieniowania jonizującego nie występują, - prace prowadzone bezpośrednio w pasie drogowym nie występują, - prace prowadzone w pobliżu linii wysokiego napięcia lub czynnych linii komunikacyjnych nie występują, - prace stwarzające ryzyko utonięcia nie występują, - prace prowadzone w studniach nie występują, - prace prowadzone przez kierujących pojazdami zasilanymi z linii napowietrznych nie występują, - prace wykonywane w kesonach, z atmosferą wytwarzaną ze sprężonego powietrza nie występują, - prace wymagające użycia materiałów wybuchowych nie występują, - prace prowadzone przy montażu i demontażu ciężkich elementów prefabrykowanych nie występują, 2.4 Wskazania Dotyczące przewidywanych zagrożeń występujących podczas realizacji robót, określające skalę i rodzaj zagrożeń oraz miejsce i czas ich występowania. Nie przewiduje się szczególnych zagrożeń podczas wykonywania robót. W przypadku ich wystąpienia, odpowiedzialność za bezpieczne zgodne z bhp i ppoż., ponoszą kierownicy, mistrzowie, brygadziści robót Sposób prowadzenia instruktażu pracowników przed przystąpieniem do robót szczególnie niebezpiecznych. Instruktaż na stanowisku pracy przeprowadzony przez kierownika danej grupy robót, pod nadzorem pracownika odpowiedzialnego za sprawy bhp i ppoż Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniające bezpieczną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru lub innych zagrożeń. Nie przewiduje się robót w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie. 2.5 Zakres przepisów bhp mających zastosowanie do projektowanych robót. Przy wykonywaniu projektowanych robót należy stosowa się do przepisów związanych z obsługą urządzeń: - elektronarzędzi, - spawania gazowego i łukiem elektrycznym, - maszyn do obróbki stali, - urządzeń do obróbki PCW, PVC i PE HD. Przepisy bhp podczas wykonywania robót budowlanych. - pracownicy zatrudnieni na budowie winni posiadać aktualne badania lekarskie dopuszczające ich do prac budowlano montażowych, - pracownicy wykonujący prace budowlano - montażowe winni posiadać odzież ochronną, kaski ochronne, rękawice robocze, - stosowany sprzęt winien posiadać wymagane dopuszczenia do użytkowania, a w szczególności aktualne świadectwa Dozoru Technicznego, jeżeli są wymagane, 5

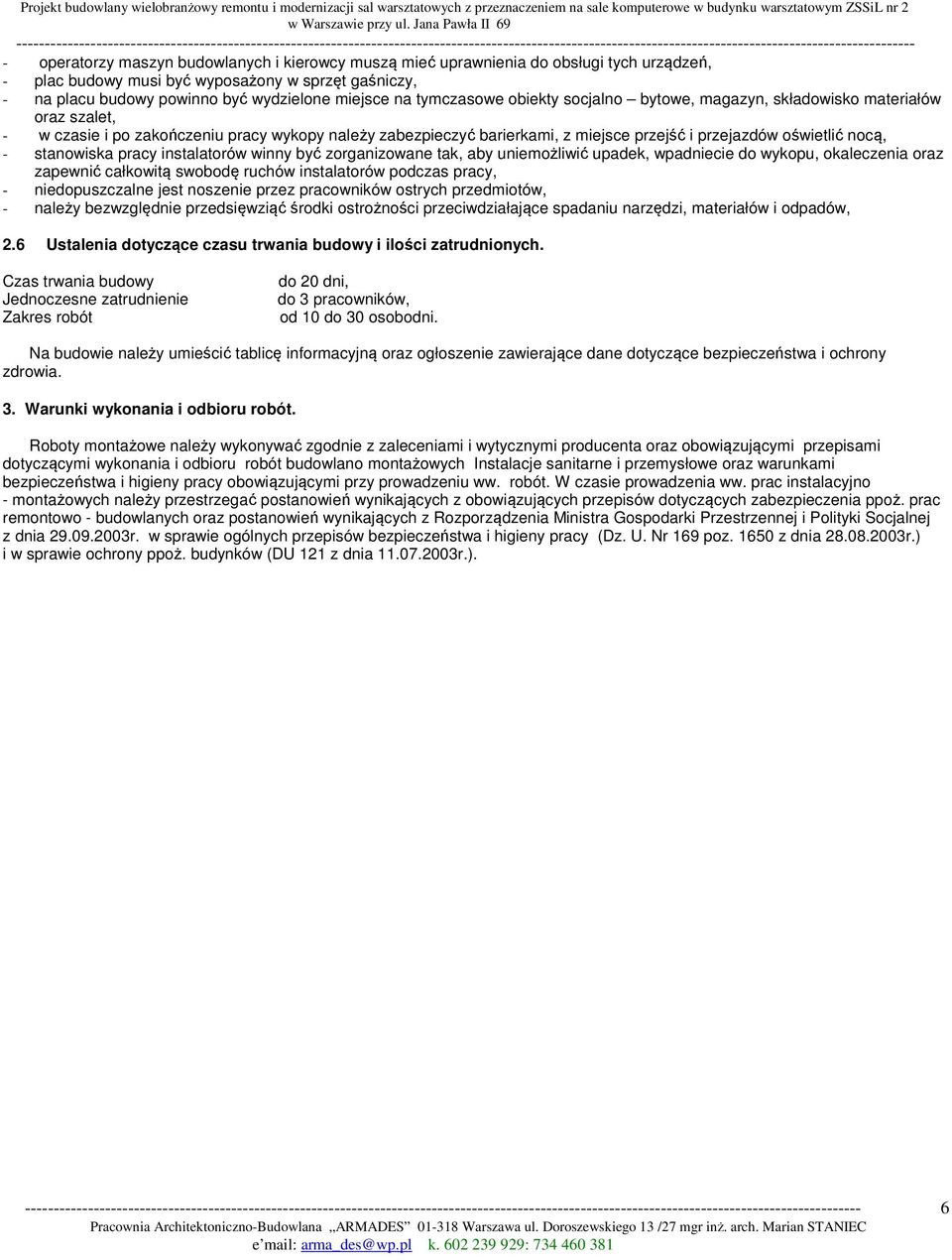

6 operatorzy maszyn budowlanych i kierowcy muszą mieć uprawnienia do obsługi tych urządzeń, - plac budowy musi być wyposażony w sprzęt gaśniczy, - na placu budowy powinno być wydzielone miejsce na tymczasowe obiekty socjalno bytowe, magazyn, składowisko materiałów oraz szalet, - w czasie i po zakończeniu pracy wykopy należy zabezpieczyć barierkami, z miejsce przejść i przejazdów oświetlić nocą, - stanowiska pracy instalatorów winny być zorganizowane tak, aby uniemożliwić upadek, wpadniecie do wykopu, okaleczenia oraz zapewnić całkowitą swobodę ruchów instalatorów podczas pracy, - niedopuszczalne jest noszenie przez pracowników ostrych przedmiotów, - należy bezwzględnie przedsięwziąć środki ostrożności przeciwdziałające spadaniu narzędzi, materiałów i odpadów, 2.6 Ustalenia dotyczące czasu trwania budowy i ilości zatrudnionych. Czas trwania budowy Jednoczesne zatrudnienie Zakres robót do 20 dni, do 3 pracowników, od 10 do 30 osobodni. Na budowie należy umieścić tablicę informacyjną oraz ogłoszenie zawierające dane dotyczące bezpieczeństwa i ochrony zdrowia. 3. Warunki wykonania i odbioru robót. Roboty montażowe należy wykonywać zgodnie z zaleceniami i wytycznymi producenta oraz obowiązującymi przepisami dotyczącymi wykonania i odbioru robót budowlano montażowych Instalacje sanitarne i przemysłowe oraz warunkami bezpieczeństwa i higieny pracy obowiązującymi przy prowadzeniu ww. robót. W czasie prowadzenia ww. prac instalacyjno - montażowych należy przestrzegać postanowień wynikających z obowiązujących przepisów dotyczących zabezpieczenia ppoż. prac remontowo - budowlanych oraz postanowień wynikających z Rozporządzenia Ministra Gospodarki Przestrzennej i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169 poz z dnia r.) i w sprawie ochrony ppoż. budynków (DU 121 z dnia r.). 6
