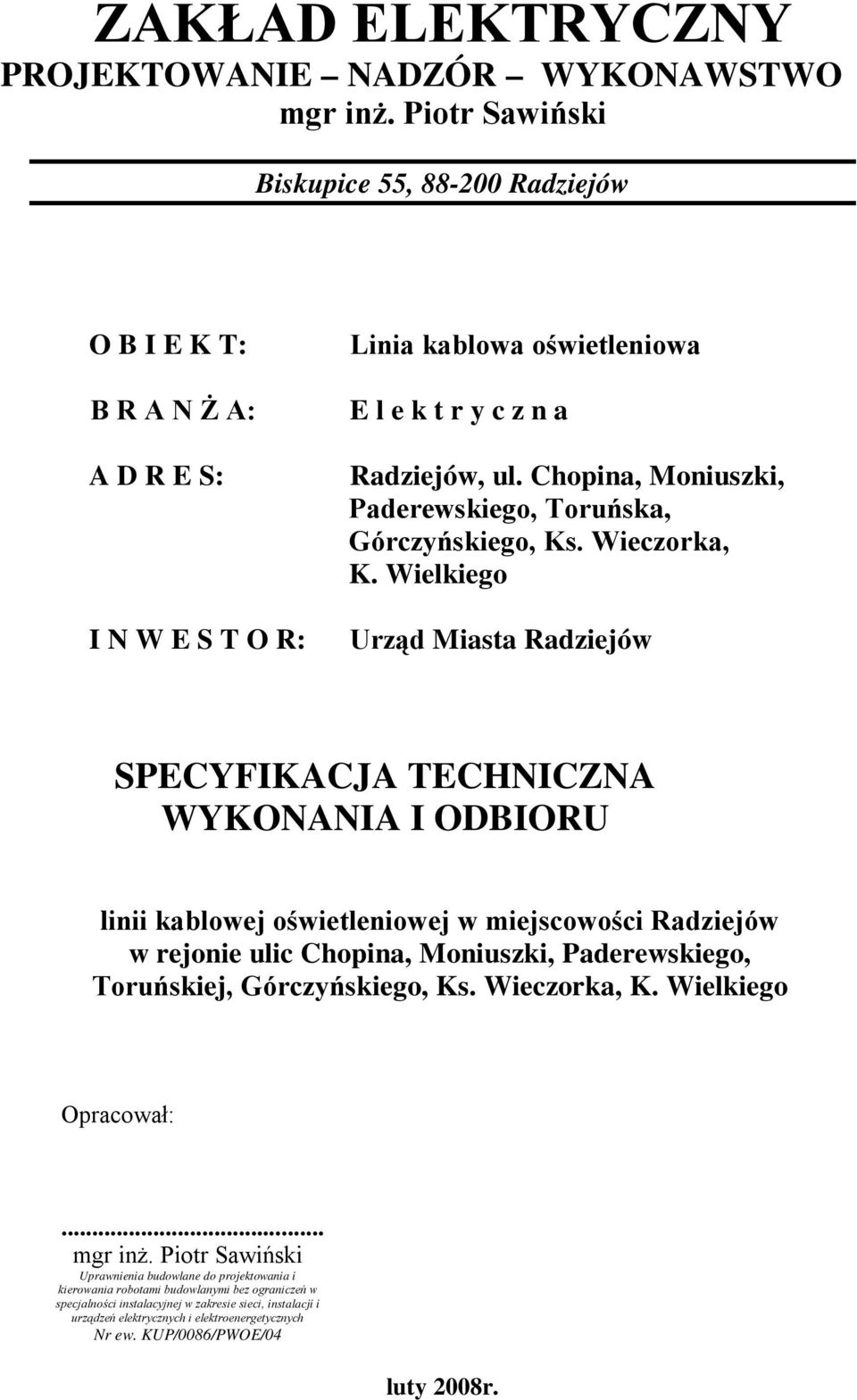

1 ZAKŁAD ELEKTRYCZNY PROJEKTOWANIE NADZÓR WYKONAWSTWO mgr inż. Piotr Sawiński Biskupice 55, Radziejów O B I E K T: B R A N Ż A: A D R E S: I N W E S T O R: Linia kablowa oświetleniowa E l e k t r y c z n a Radziejów, ul. Chopina, Moniuszki, Paderewskiego, Toruńska, Górczyńskiego, Ks. Wieczorka, K. Wielkiego Urząd Miasta Radziejów SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU linii kablowej oświetleniowej w miejscowości Radziejów w rejonie ulic Chopina, Moniuszki, Paderewskiego, Toruńskiej, Górczyńskiego, Ks. Wieczorka, K. Wielkiego Opracował:... mgr inż. Piotr Sawiński Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych Nr ew. KUP/0086/PWOE/04 luty 2008r.

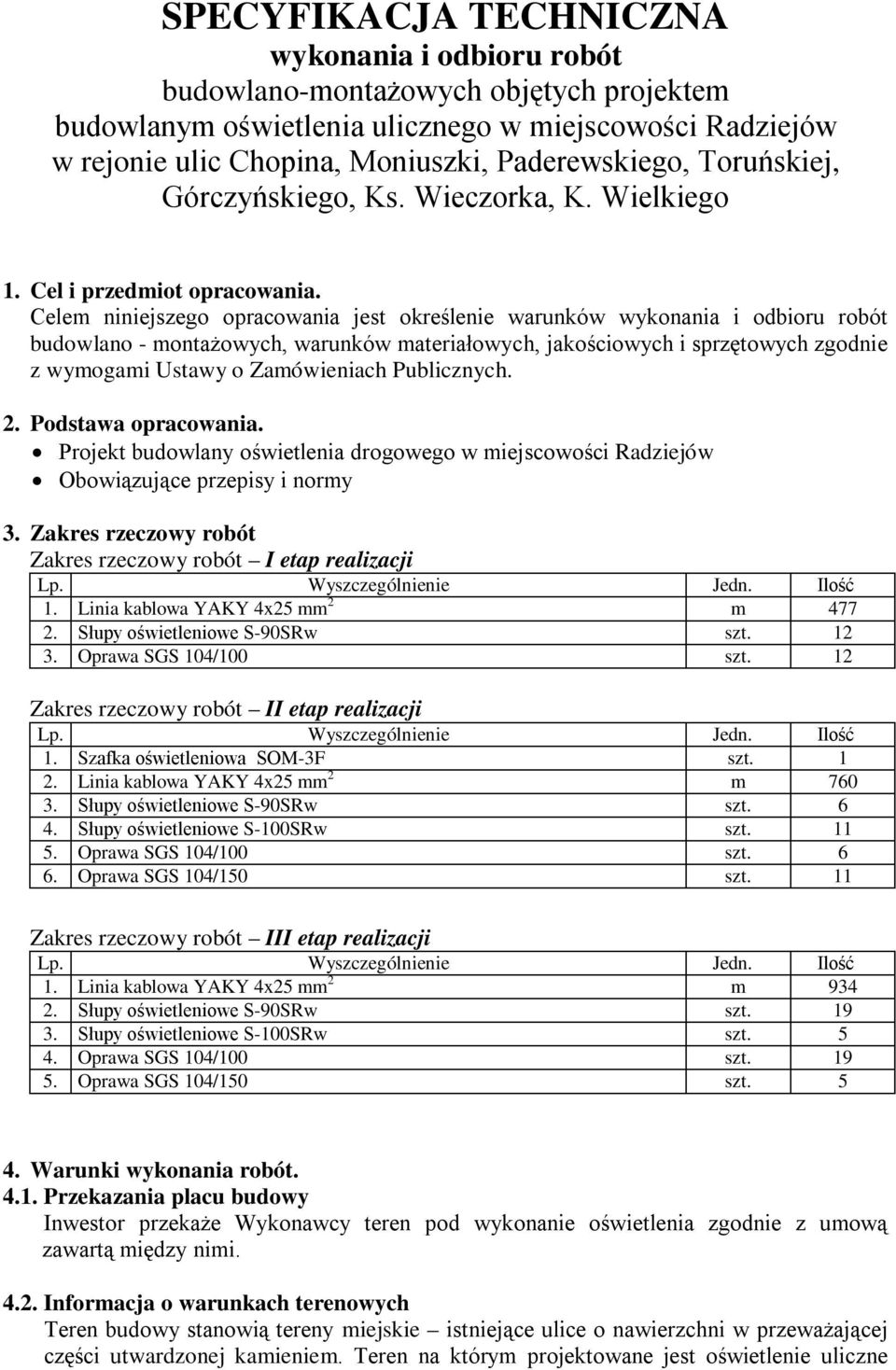

2 SPECYFIKACJA TECHNICZNA wykonania i odbioru robót budowlano-montażowych objętych projektem budowlanym oświetlenia ulicznego w miejscowości Radziejów w rejonie ulic Chopina, Moniuszki, Paderewskiego, Toruńskiej, Górczyńskiego, Ks. Wieczorka, K. Wielkiego 1. Cel i przedmiot opracowania. Celem niniejszego opracowania jest określenie warunków wykonania i odbioru robót budowlano - montażowych, warunków materiałowych, jakościowych i sprzętowych zgodnie z wymogami Ustawy o Zamówieniach Publicznych. 2. Podstawa opracowania. Projekt budowlany oświetlenia drogowego w miejscowości Radziejów Obowiązujące przepisy i normy 3. Zakres rzeczowy robót Zakres rzeczowy robót I etap realizacji Lp. Wyszczególnienie Jedn. Ilość 1. Linia kablowa YAKY 4x25 mm 2 m Słupy oświetleniowe S-90SRw szt Oprawa SGS 104/100 szt. 12 Zakres rzeczowy robót II etap realizacji Lp. Wyszczególnienie Jedn. Ilość 1. Szafka oświetleniowa SOM-3F szt Linia kablowa YAKY 4x25 mm 2 m Słupy oświetleniowe S-90SRw szt Słupy oświetleniowe S-100SRw szt Oprawa SGS 104/100 szt Oprawa SGS 104/150 szt. 11 Zakres rzeczowy robót III etap realizacji Lp. Wyszczególnienie Jedn. Ilość 1. Linia kablowa YAKY 4x25 mm 2 m Słupy oświetleniowe S-90SRw szt Słupy oświetleniowe S-100SRw szt Oprawa SGS 104/100 szt Oprawa SGS 104/150 szt Warunki wykonania robót Przekazania placu budowy Inwestor przekaże Wykonawcy teren pod wykonanie oświetlenia zgodnie z umową zawartą między nimi Informacja o warunkach terenowych Teren budowy stanowią tereny miejskie istniejące ulice o nawierzchni w przeważającej części utwardzonej kamieniem. Teren na którym projektowane jest oświetlenie uliczne

3 uzbrojony jest w kanalizację sanitarną, wodociągową, linię kablową nn i SN oraz kable telefoniczne. W związku z powyższym przy prowadzeniu robót ziemnych /stawianie słupów oświetleniowych/ kopanie rowów kablowych wymaga szczególnej uwagi i staranności Przeszkody terenowe Na znacznych odcinkach projektowanego oświetlenia drogowego istnieje zbliżenie oświetlenia ulicznego do istniejącej linii kablowej nn i SN. W tej sytuacji przed przystąpieniem do stawiania słupów należy wykonać przekopy próbne celem zlokalizowania istniejących kabli Plac budowy. Zasilanie placu budowy w energię elektryczną nie jest wymagane. Urządzenia zaplecza budowy obciąża wykonawcę robót Sprzęt do wykonania oświetlenia drogowego. Wykonawca przystępujący do wykonania oświetlenia drogowego winien wykazać się możliwością korzystania z następujących maszyn i sprzętu gwarantujących właściwą jakość robót: samochód skrzyniowy dźwig samojezdny żuraw samochodowy spawarki transformatorowej do 500 A zagęszczarki wibracyjnej spalinowej 70 m 3 /h 4.6. Transport materiałów i elementów oświetleniowych Wykonawca przystępujący do wykonania oświetlenia winien wykazać się możliwością korzystania z następujących środków transportu: samochodu skrzyniowego samochodu dostawczego żurawia samochodowego przyczepy do przewożenia kabli na środkach transportu przewożone materiały i elementy powinny być zabezpieczone przed ich przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych elementów 4.7. Roboty ziemne. Przed przystąpieniem do wykonywania wykopów, Wykonawca ma obowiązek sprawdzenia zgodności rzędnych terenu z danymi w dokumentacji projektowej oraz oceny warunków gruntowych. Metoda wykonywania robót ziemnych powinna być dobrana w zależności od głębokości wykopu, ukształtowania terenu oraz rodzaju gruntu. Pod fundamenty prefabrykowane typu F15, zaleca się wykonywanie wykopów wąskoprzestrzennych ręcznie. Ich obudowa i zabezpieczenie przed osypywaniem powinno odpowiadać wymaganiom BN-83/ [25]. Wykopy wykonane powinny być bez naruszenia naturalnej struktury dna wykopu i zgodnie z PN-68/B [2]. Wykop rowu pod kabel powinien być zgodny z dokumentacją projektową. Wydobyty grunt powinien być składowany z jednej strony wykopu. Skarpy rowu powinny być wykonane w sposób zapewniający ich stateczność.

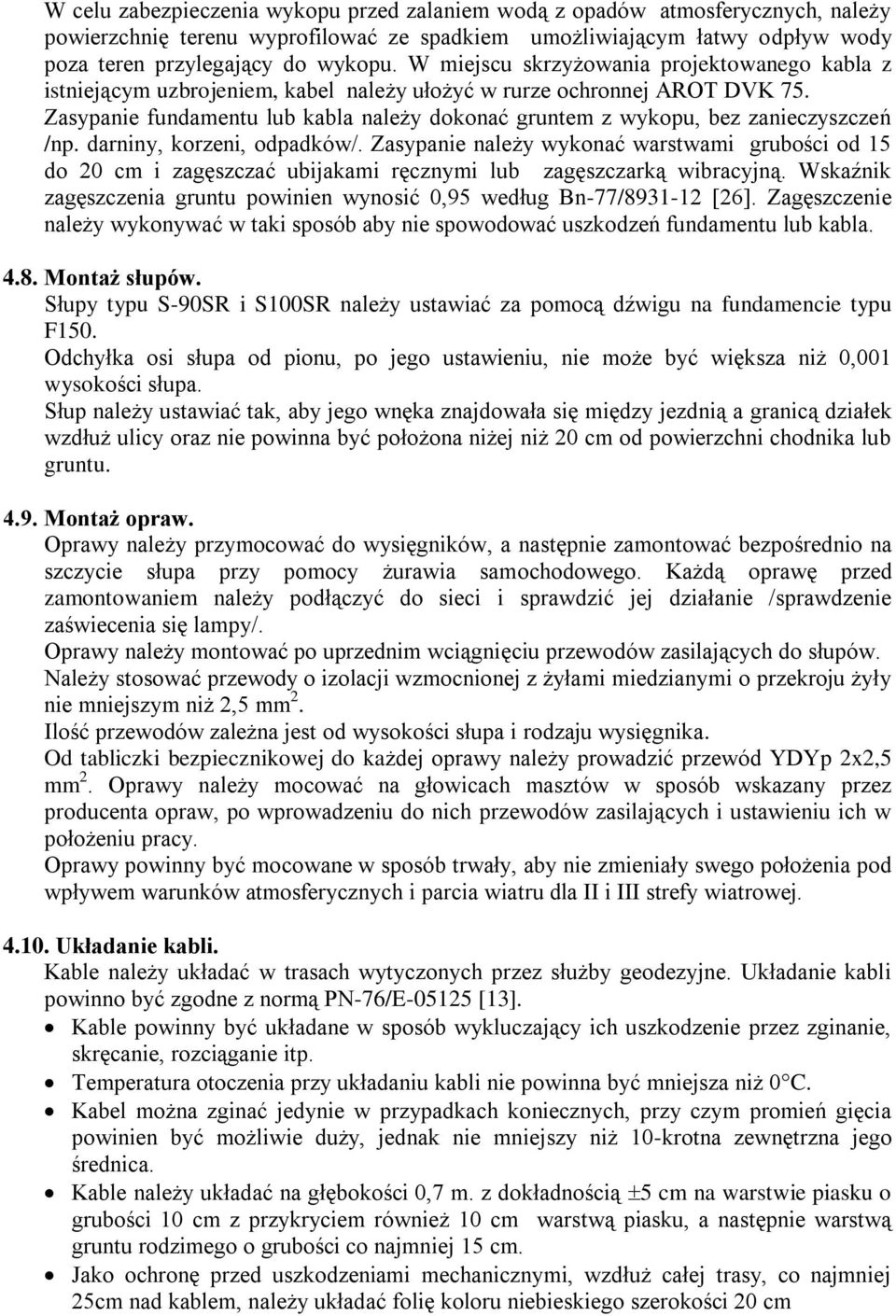

4 W celu zabezpieczenia wykopu przed zalaniem wodą z opadów atmosferycznych, należy powierzchnię terenu wyprofilować ze spadkiem umożliwiającym łatwy odpływ wody poza teren przylegający do wykopu. W miejscu skrzyżowania projektowanego kabla z istniejącym uzbrojeniem, kabel należy ułożyć w rurze ochronnej AROT DVK 75. Zasypanie fundamentu lub kabla należy dokonać gruntem z wykopu, bez zanieczyszczeń /np. darniny, korzeni, odpadków/. Zasypanie należy wykonać warstwami grubości od 15 do 20 cm i zagęszczać ubijakami ręcznymi lub zagęszczarką wibracyjną. Wskaźnik zagęszczenia gruntu powinien wynosić 0,95 według Bn-77/ [26]. Zagęszczenie należy wykonywać w taki sposób aby nie spowodować uszkodzeń fundamentu lub kabla Montaż słupów. Słupy typu S-90SR i S100SR należy ustawiać za pomocą dźwigu na fundamencie typu F150. Odchyłka osi słupa od pionu, po jego ustawieniu, nie może być większa niż 0,001 wysokości słupa. Słup należy ustawiać tak, aby jego wnęka znajdowała się między jezdnią a granicą działek wzdłuż ulicy oraz nie powinna być położona niżej niż 20 cm od powierzchni chodnika lub gruntu Montaż opraw. Oprawy należy przymocować do wysięgników, a następnie zamontować bezpośrednio na szczycie słupa przy pomocy żurawia samochodowego. Każdą oprawę przed zamontowaniem należy podłączyć do sieci i sprawdzić jej działanie /sprawdzenie zaświecenia się lampy/. Oprawy należy montować po uprzednim wciągnięciu przewodów zasilających do słupów. Należy stosować przewody o izolacji wzmocnionej z żyłami miedzianymi o przekroju żyły nie mniejszym niż 2,5 mm 2. Ilość przewodów zależna jest od wysokości słupa i rodzaju wysięgnika. Od tabliczki bezpiecznikowej do każdej oprawy należy prowadzić przewód YDYp 2x2,5 mm 2. Oprawy należy mocować na głowicach masztów w sposób wskazany przez producenta opraw, po wprowadzeniu do nich przewodów zasilających i ustawieniu ich w położeniu pracy. Oprawy powinny być mocowane w sposób trwały, aby nie zmieniały swego położenia pod wpływem warunków atmosferycznych i parcia wiatru dla II i III strefy wiatrowej Układanie kabli. Kable należy układać w trasach wytyczonych przez służby geodezyjne. Układanie kabli powinno być zgodne z normą PN-76/E [13]. Kable powinny być układane w sposób wykluczający ich uszkodzenie przez zginanie, skręcanie, rozciąganie itp. Temperatura otoczenia przy układaniu kabli nie powinna być mniejsza niż 0 C. Kabel można zginać jedynie w przypadkach koniecznych, przy czym promień gięcia powinien być możliwie duży, jednak nie mniejszy niż 10-krotna zewnętrzna jego średnica. Kable należy układać na głębokości 0,7 m. z dokładnością 5 cm na warstwie piasku o grubości 10 cm z przykryciem również 10 cm warstwą piasku, a następnie warstwą gruntu rodzimego o grubości co najmniej 15 cm. Jako ochronę przed uszkodzeniami mechanicznymi, wzdłuż całej trasy, co najmniej 25cm nad kablem, należy układać folię koloru niebieskiego szerokości 20 cm

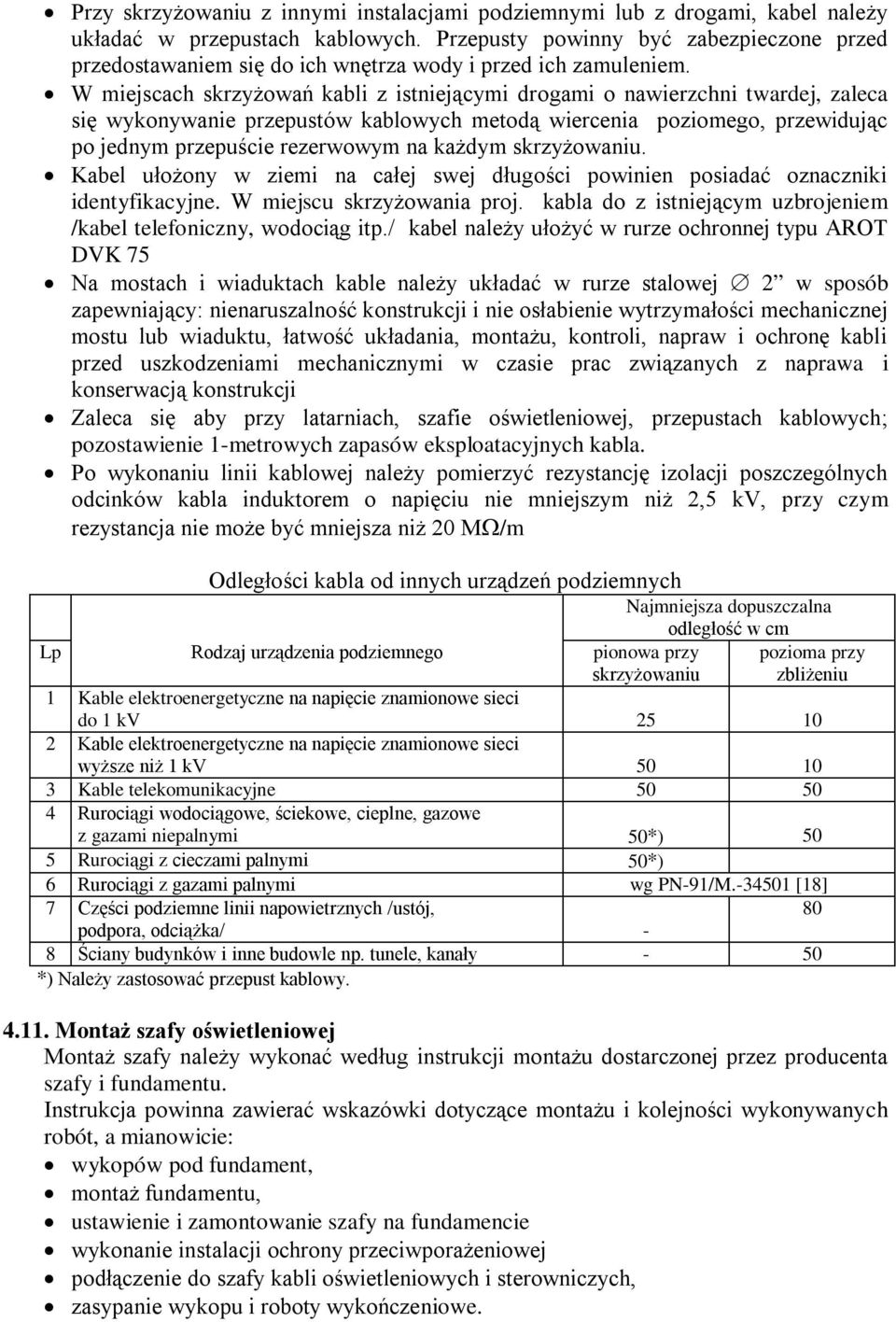

5 Przy skrzyżowaniu z innymi instalacjami podziemnymi lub z drogami, kabel należy układać w przepustach kablowych. Przepusty powinny być zabezpieczone przed przedostawaniem się do ich wnętrza wody i przed ich zamuleniem. W miejscach skrzyżowań kabli z istniejącymi drogami o nawierzchni twardej, zaleca się wykonywanie przepustów kablowych metodą wiercenia poziomego, przewidując po jednym przepuście rezerwowym na każdym skrzyżowaniu. Kabel ułożony w ziemi na całej swej długości powinien posiadać oznaczniki identyfikacyjne. W miejscu skrzyżowania proj. kabla do z istniejącym uzbrojeniem /kabel telefoniczny, wodociąg itp./ kabel należy ułożyć w rurze ochronnej typu AROT DVK 75 Na mostach i wiaduktach kable należy układać w rurze stalowej 2 w sposób zapewniający: nienaruszalność konstrukcji i nie osłabienie wytrzymałości mechanicznej mostu lub wiaduktu, łatwość układania, montażu, kontroli, napraw i ochronę kabli przed uszkodzeniami mechanicznymi w czasie prac związanych z naprawa i konserwacją konstrukcji Zaleca się aby przy latarniach, szafie oświetleniowej, przepustach kablowych; pozostawienie 1-metrowych zapasów eksploatacyjnych kabla. Po wykonaniu linii kablowej należy pomierzyć rezystancję izolacji poszczególnych odcinków kabla induktorem o napięciu nie mniejszym niż 2,5 kv, przy czym rezystancja nie może być mniejsza niż 20 M /m Odległości kabla od innych urządzeń podziemnych Najmniejsza dopuszczalna odległość w cm Lp Rodzaj urządzenia podziemnego pionowa przy skrzyżowaniu 1 Kable elektroenergetyczne na napięcie znamionowe sieci do 1 kv Kable elektroenergetyczne na napięcie znamionowe sieci wyższe niż 1 kv Kable telekomunikacyjne Rurociągi wodociągowe, ściekowe, cieplne, gazowe z gazami niepalnymi 50*) 50 5 Rurociągi z cieczami palnymi 50*) 6 Rurociągi z gazami palnymi wg PN-91/M [18] pozioma przy zbliżeniu 7 Części podziemne linii napowietrznych /ustój, 80 podpora, odciążka/ - 8 Ściany budynków i inne budowle np. tunele, kanały - 50 *) Należy zastosować przepust kablowy Montaż szafy oświetleniowej Montaż szafy należy wykonać według instrukcji montażu dostarczonej przez producenta szafy i fundamentu. Instrukcja powinna zawierać wskazówki dotyczące montażu i kolejności wykonywanych robót, a mianowicie: wykopów pod fundament, montaż fundamentu, ustawienie i zamontowanie szafy na fundamencie wykonanie instalacji ochrony przeciwporażeniowej podłączenie do szafy kabli oświetleniowych i sterowniczych, zasypanie wykopu i roboty wykończeniowe.

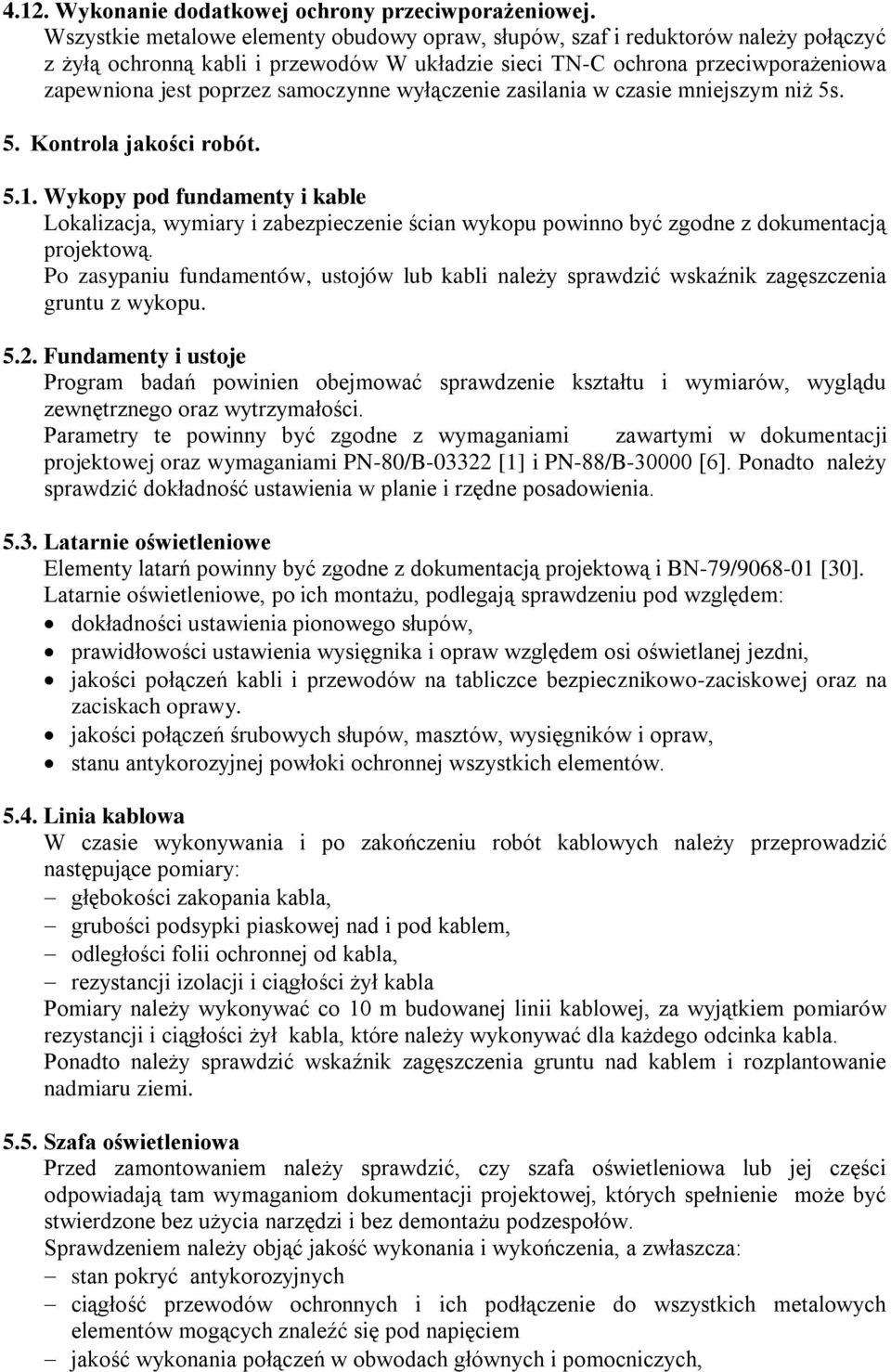

6 4.12. Wykonanie dodatkowej ochrony przeciwporażeniowej. Wszystkie metalowe elementy obudowy opraw, słupów, szaf i reduktorów należy połączyć z żyłą ochronną kabli i przewodów W układzie sieci TN-C ochrona przeciwporażeniowa zapewniona jest poprzez samoczynne wyłączenie zasilania w czasie mniejszym niż 5s. 5. Kontrola jakości robót Wykopy pod fundamenty i kable Lokalizacja, wymiary i zabezpieczenie ścian wykopu powinno być zgodne z dokumentacją projektową. Po zasypaniu fundamentów, ustojów lub kabli należy sprawdzić wskaźnik zagęszczenia gruntu z wykopu Fundamenty i ustoje Program badań powinien obejmować sprawdzenie kształtu i wymiarów, wyglądu zewnętrznego oraz wytrzymałości. Parametry te powinny być zgodne z wymaganiami zawartymi w dokumentacji projektowej oraz wymaganiami PN-80/B [1] i PN-88/B [6]. Ponadto należy sprawdzić dokładność ustawienia w planie i rzędne posadowienia Latarnie oświetleniowe Elementy latarń powinny być zgodne z dokumentacją projektową i BN-79/ [30]. Latarnie oświetleniowe, po ich montażu, podlegają sprawdzeniu pod względem: dokładności ustawienia pionowego słupów, prawidłowości ustawienia wysięgnika i opraw względem osi oświetlanej jezdni, jakości połączeń kabli i przewodów na tabliczce bezpiecznikowo-zaciskowej oraz na zaciskach oprawy. jakości połączeń śrubowych słupów, masztów, wysięgników i opraw, stanu antykorozyjnej powłoki ochronnej wszystkich elementów Linia kablowa W czasie wykonywania i po zakończeniu robót kablowych należy przeprowadzić następujące pomiary: głębokości zakopania kabla, grubości podsypki piaskowej nad i pod kablem, odległości folii ochronnej od kabla, rezystancji izolacji i ciągłości żył kabla Pomiary należy wykonywać co 10 m budowanej linii kablowej, za wyjątkiem pomiarów rezystancji i ciągłości żył kabla, które należy wykonywać dla każdego odcinka kabla. Ponadto należy sprawdzić wskaźnik zagęszczenia gruntu nad kablem i rozplantowanie nadmiaru ziemi Szafa oświetleniowa Przed zamontowaniem należy sprawdzić, czy szafa oświetleniowa lub jej części odpowiadają tam wymaganiom dokumentacji projektowej, których spełnienie może być stwierdzone bez użycia narzędzi i bez demontażu podzespołów. Sprawdzeniem należy objąć jakość wykonania i wykończenia, a zwłaszcza: stan pokryć antykorozyjnych ciągłość przewodów ochronnych i ich podłączenie do wszystkich metalowych elementów mogących znaleźć się pod napięciem jakość wykonania połączeń w obwodach głównych i pomocniczych,

7 jakość konstrukcji Po zamontowaniu szafy na fundamencie należy sprawdzić: jakość połączeń śrubowych pomiędzy fundamentem a konstrukcją szafy, stan powłok antykorozyjnych jakość połączeń kabli zasilających odpływowych i sterowniczych, zgodność schematu szafy ze stanem faktycznym. Schemat taki powinien być zamieszczony na widocznym miejscu wewnątrz szafy Instalacja przeciwporażeniowa Podczas wykonywania uziomów taśmowych należy wykonać pomiar głębokości ułożenia bednarki oraz sprawdzić stan połączeń spawanych, a po jej zasypaniu, sprawdzić wskaźnik zagęszczenia i rozplantowanie gruntu. Pomiary głębokości ułożenia bednarki należy wykonywać co 10 m, przy czym bednarka nie powinna być zakopana płycej niż 60 cm. Wskaźnik zagęszczenia gruntu powinien być zgodny z wymaganiami podanymi w punkcie 5.2. Po wykonaniu uziomów ochronnych należy wykonać pomiary ich rezystancji. Otrzymane wyniki nie mogą być gorsze od wartości podanych w dokumentacji projektowej. Po wykonaniu instalacji oświetleniowej należy pomierzyć impedancje pętli zwarciowych dla stwierdzenia skuteczności ochrony przeciwporażeniowej. Wszystkie wyniki pomiarów należy zamieścić w protokole pomiarowym ochrony przeciwporażeniowej Pomiar natężenia oświetlenia Pomiar należy wykonywać po upływie co najmniej 0,5 godz. od włączenia lamp. Lampy przed pomiarem powinny być wyświecone minimum przez 100 godzin. Pomiary należy wykonywać przy suchej i czystej nawierzchni, wolnej od pojazdów, pieszych i jakichkolwiek obiektów obcych, mogących zniekształcić przebieg pomiaru. Pomiarów nie należy przeprowadzić podczas nocy księżycowych oraz w złych warunkach atmosferycznych /mgła, śnieżyca, unoszący się kurz itp./. Do pomiarów należy używać przyrządów pomiarowych o zakresach zapewniających przy każdym pomiarze odchylenia nie mniejsze od 30% całej skali na danym zakresie. Pomiary natężenia oświetlenia należy wykonywać za pomocą luksomierza wyposażonego w urządzenie do korekcji kątowej, a element światłoczuły powinien posiadać urządzenie umożliwiające dokładne poziomowanie podczas pomiaru. Pomiary należy przeprowadzać dla punktów jezdni, zgodnie z PN-76/E [10] Zasady postępowania z wadliwie wykonanymi elementami robót Wszystkie elementy robót, które wykazują odstępstwa od postanowień OST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. 6. Obmiar robót Jednostka obmiarowa Jednostką obmiarową dla linii kablowej jest metr, a dla latarni, masztów i szaf oświetleniowych jest sztuka. 7. Odbiór robót 7.1. Ogólne zasady odbioru robót.

8 Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt. 5 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu. Odbiorowi robót zanikających i ulegających zakryciu podlegają: wykopy pod fundamenty i kable wykonanie fundamentów i ustojów, ułożenie kabla z wykonaniem podsypki pod i nad kablem, wykonanie uziomów taśmowych Dokumenty do odbioru końcowego robót. Do odbioru końcowego Wykonawca jest zobowiązany przygotować, oprócz dokumentów wymienionych w punkcie 8.5 OST D-M Wymagania ogólne. geodezyjną dokumentację powykonawczą protokoły z dokonanych pomiarów skuteczności ochrony przeciwporażeniowej 8. Podstawa płatności 8.1. Cena jednostki obmiarowej. Cena 1 m linii kablowej lub 1 szt. latarni, masztów lub szaf oświetleniowych obejmuje odpowiednio: wyznaczenie robót w terenie dostarczenie materiałów wykopy pod fundamenty lub kable, wykonanie fundamentów lub ustojów zasypanie fundamentów, ustojów i kabli, zagęszczenie gruntu oraz rozplantowanie lub odwiezienie nadmiaru gruntu, montaż masztów, słupów, wysięgników, opraw, szafy oświetleniowej i instalacji przeciwporażeniowej układanie kabli z podsypką i zasypką piaskową oraz z folią ochronną, podłączenie zasilania, sprawdzenie działania oświetlenia z pomiarem natężenia oświetlenia, sporządzenie geodezyjnej dokumentacji powykonawczej, konserwacja urządzeń do chwili przekazania oświetlenia Zamawiającemu. 9. Przepisy związane 9.1. Normy PN-80/B PN-68/B PN-76/E PN-55/E PN-75/E Elektroenergetyczne linie napowietrzne. Fundamenty konstrukcji wsporczych Roboty ziemne budowlane. Wymagania w zakresie wykonywania badań przy odbiorze Oświetlenie dróg publicznych Urządzenia elektroenergetyczne. Wyznaczenie obciążalności przewodów i kabli Elektroenergetyczne linie napowietrzne. Projektowanie i budowa

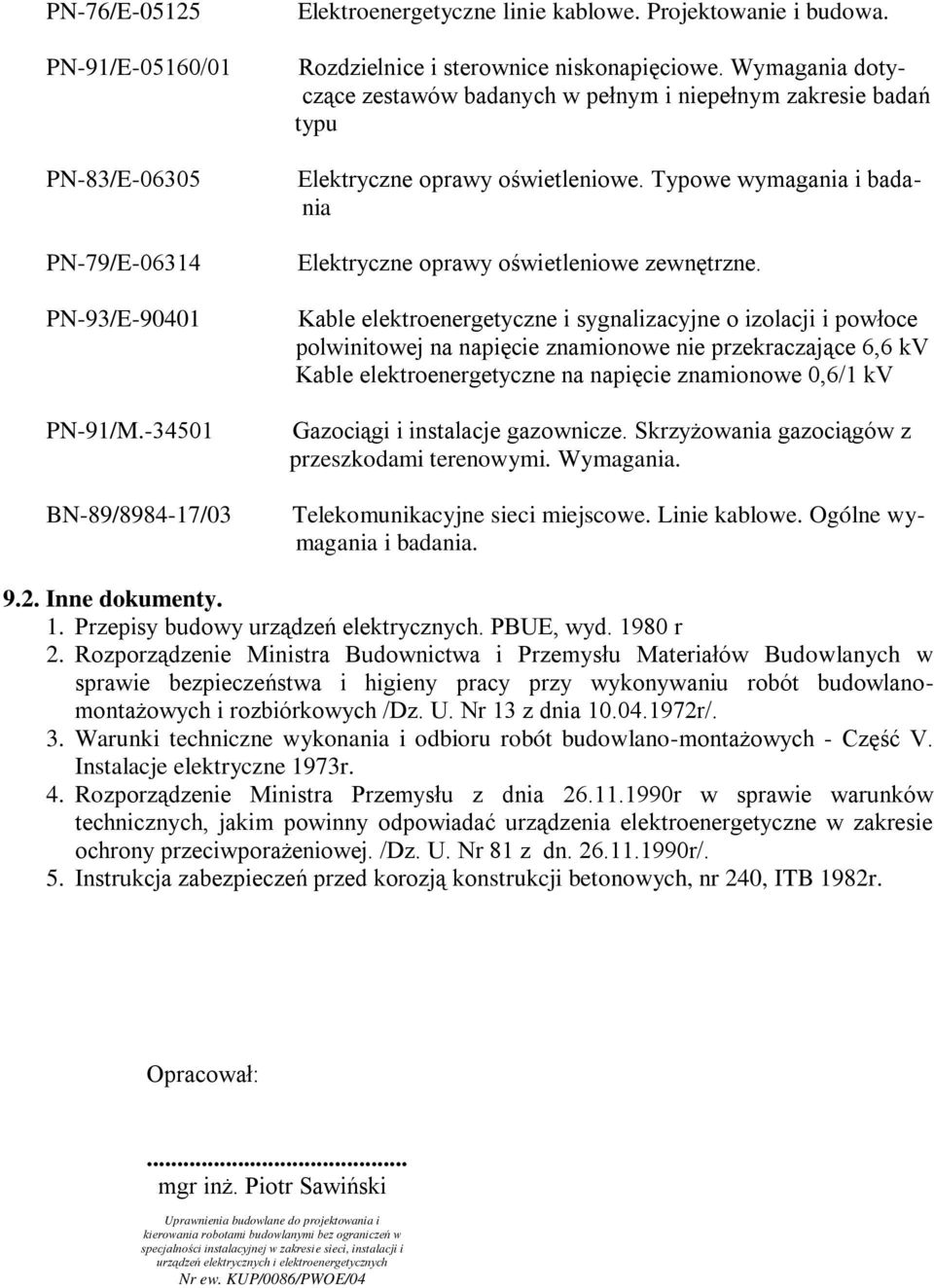

9 PN-76/E PN-91/E-05160/01 PN-83/E PN-79/E PN-93/E PN-91/M BN-89/ /03 Elektroenergetyczne linie kablowe. Projektowanie i budowa. Rozdzielnice i sterownice niskonapięciowe. Wymagania dotyczące zestawów badanych w pełnym i niepełnym zakresie badań typu Elektryczne oprawy oświetleniowe. Typowe wymagania i badania Elektryczne oprawy oświetleniowe zewnętrzne. Kable elektroenergetyczne i sygnalizacyjne o izolacji i powłoce polwinitowej na napięcie znamionowe nie przekraczające 6,6 kv Kable elektroenergetyczne na napięcie znamionowe 0,6/1 kv Gazociągi i instalacje gazownicze. Skrzyżowania gazociągów z przeszkodami terenowymi. Wymagania. Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogólne wymagania i badania Inne dokumenty. 1. Przepisy budowy urządzeń elektrycznych. PBUE, wyd r 2. Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanomontażowych i rozbiórkowych /Dz. U. Nr 13 z dnia r/. 3. Warunki techniczne wykonania i odbioru robót budowlano-montażowych - Część V. Instalacje elektryczne 1973r. 4. Rozporządzenie Ministra Przemysłu z dnia r w sprawie warunków technicznych, jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej. /Dz. U. Nr 81 z dn r/. 5. Instrukcja zabezpieczeń przed korozją konstrukcji betonowych, nr 240, ITB 1982r. Opracował:... mgr inż. Piotr Sawiński Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych Nr ew. KUP/0086/PWOE/04
