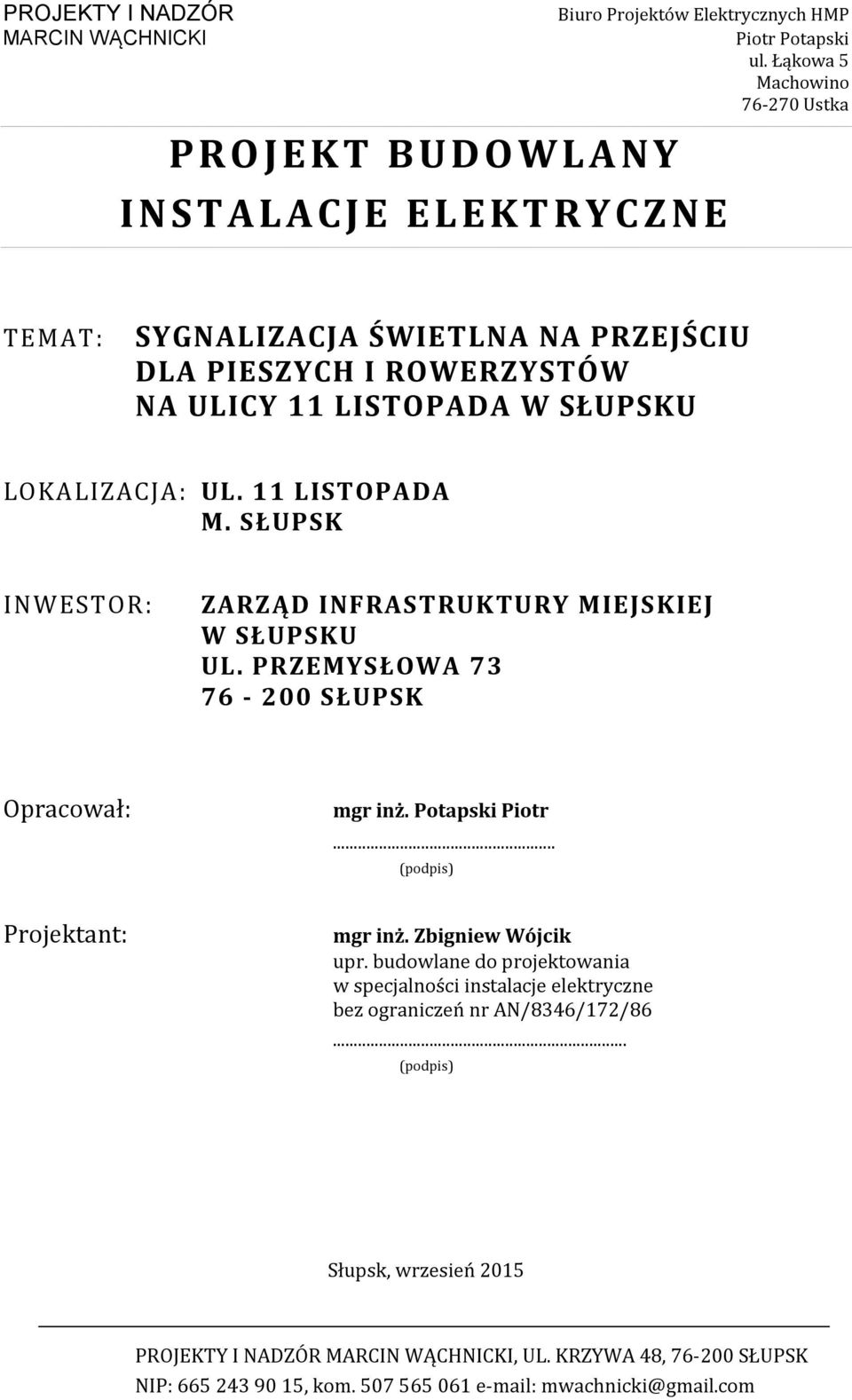

1 PRO JEKT B UDOWLANY INSTALACJE ELEKTRYCZNE TEMAT: SYGNALIZACJA ŚWIETLNA NA PRZEJŚCIU DLA PIESZYCH I ROWERZYSTÓW NA ULICY 11 LISTOPADA W SŁUPSKU LOKALIZACJA: UL. 11 LISTOPADA M. SŁUPSK INWESTOR: ZARZĄD INFRASTRUKTURY MIEJSKIEJ W SŁUPSKU UL. PRZEMYSŁOWA SŁUPSK Opracował: mgr inż. Potapski Piotr... (podpis) Projektant: mgr inż. Zbigniew Wójcik upr. budowlane do projektowania w specjalności instalacje elektryczne bez ograniczeń nr AN/8346/172/86... (podpis) Słupsk, wrzesień 2015

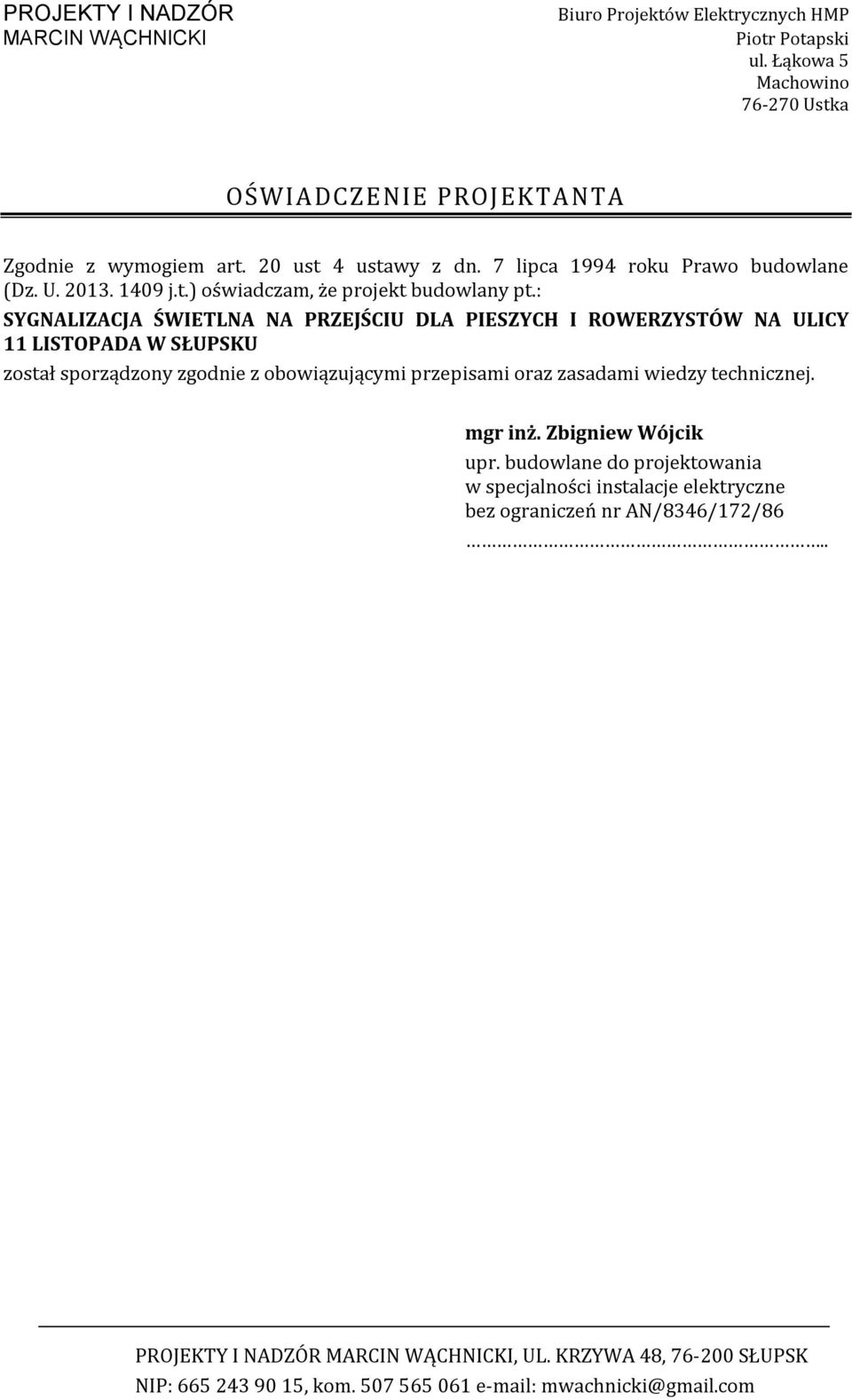

2 OŚWIADCZENIE PROJEKTANTA Zgodnie z wymogiem art. 20 ust 4 ustawy z dn. 7 lipca 1994 roku Prawo budowlane (Dz. U j.t.) oświadczam, że projekt budowlany pt.: SYGNALIZACJA ŚWIETLNA NA PRZEJŚCIU DLA PIESZYCH I ROWERZYSTÓW NA ULICY 11 LISTOPADA W SŁUPSKU został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr inż. Zbigniew Wójcik upr. budowlane do projektowania w specjalności instalacje elektryczne bez ograniczeń nr AN/8346/172/86..

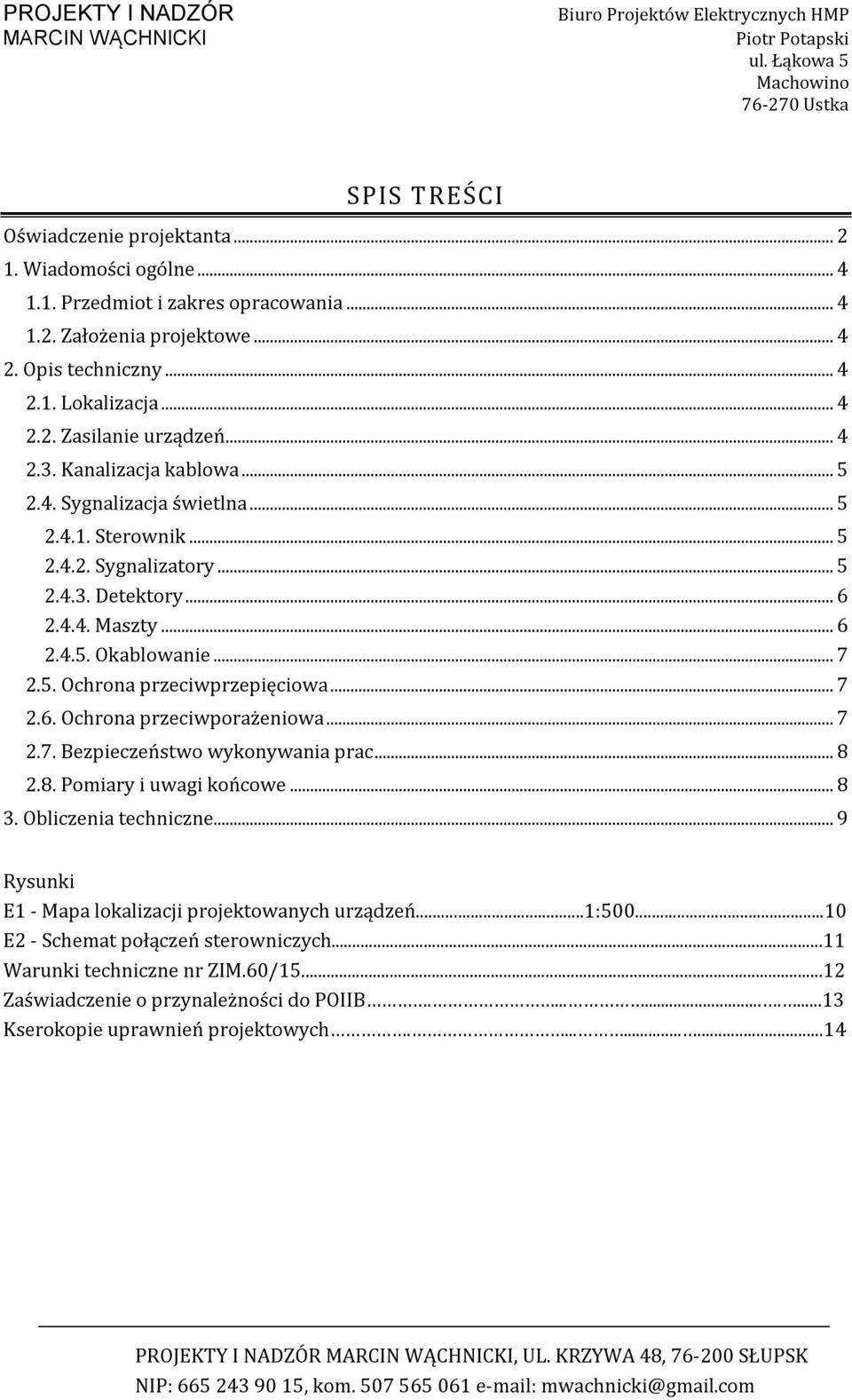

3 SPIS TREŚCI Oświadczenie projektanta Wiadomości ogólne Przedmiot i zakres opracowania Założenia projektowe Opis techniczny Lokalizacja Zasilanie urządzeń Kanalizacja kablowa Sygnalizacja świetlna Sterownik Sygnalizatory Detektory Maszty Okablowanie Ochrona przeciwprzepięciowa Ochrona przeciwporażeniowa Bezpieczeństwo wykonywania prac Pomiary i uwagi końcowe Obliczenia techniczne... 9 Rysunki E1 - Mapa lokalizacji projektowanych urządzeń...1: E2 - Schemat połączeń sterowniczych...11 Warunki techniczne nr ZIM.60/ Zaświadczenie o przynależności do POIIB Kserokopie uprawnień projektowych

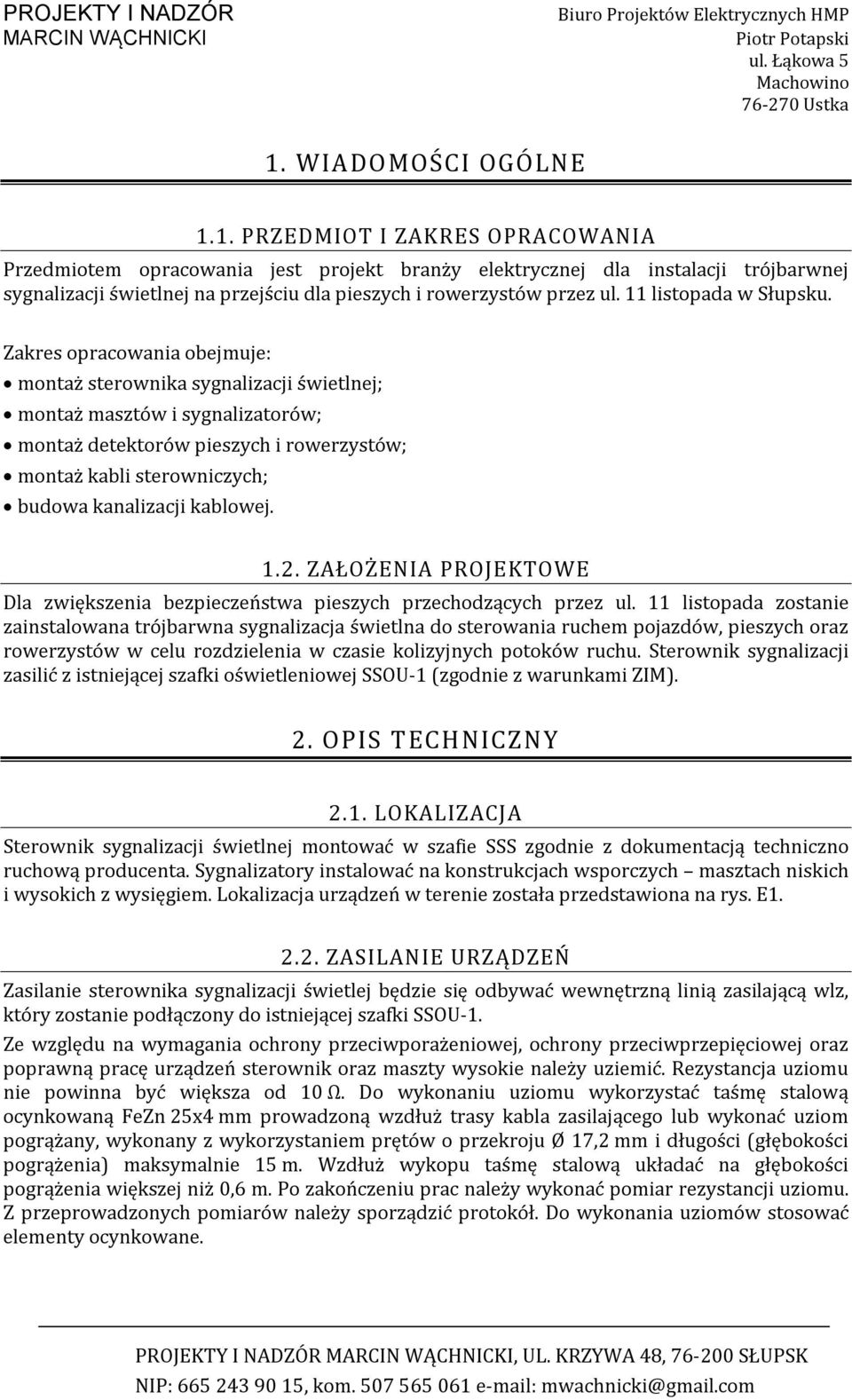

4 1. WIADOMOŚCI OGÓLNE 1.1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt branży elektrycznej dla instalacji trójbarwnej sygnalizacji świetlnej na przejściu dla pieszych i rowerzystów przez ul. 11 listopada w Słupsku. Zakres opracowania obejmuje: montaż sterownika sygnalizacji świetlnej; montaż masztów i sygnalizatorów; montaż detektorów pieszych i rowerzystów; montaż kabli sterowniczych; budowa kanalizacji kablowej ZAŁOŻENIA PROJEKTOWE Dla zwiększenia bezpieczeństwa pieszych przechodzących przez ul. 11 listopada zostanie zainstalowana trójbarwna sygnalizacja świetlna do sterowania ruchem pojazdów, pieszych oraz rowerzystów w celu rozdzielenia w czasie kolizyjnych potoków ruchu. Sterownik sygnalizacji zasilić z istniejącej szafki oświetleniowej SSOU-1 (zgodnie z warunkami ZIM). 2. OPIS TECHNICZNY 2.1. LOKALIZACJA Sterownik sygnalizacji świetlnej montować w szafie SSS zgodnie z dokumentacją techniczno ruchową producenta. Sygnalizatory instalować na konstrukcjach wsporczych masztach niskich i wysokich z wysięgiem. Lokalizacja urządzeń w terenie została przedstawiona na rys. E ZASILANIE URZĄDZEŃ Zasilanie sterownika sygnalizacji świetlej będzie się odbywać wewnętrzną linią zasilającą wlz, który zostanie podłączony do istniejącej szafki SSOU-1. Ze względu na wymagania ochrony przeciwporażeniowej, ochrony przeciwprzepięciowej oraz poprawną pracę urządzeń sterownik oraz maszty wysokie należy uziemić. Rezystancja uziomu nie powinna być większa od 10 Ω. Do wykonaniu uziomu wykorzystać taśmę stalową ocynkowaną FeZn 25x4 mm prowadzoną wzdłuż trasy kabla zasilającego lub wykonać uziom pogrążany, wykonany z wykorzystaniem prętów o przekroju Ø 17,2 mm i długości (głębokości pogrążenia) maksymalnie 15 m. Wzdłuż wykopu taśmę stalową układać na głębokości pogrążenia większej niż 0,6 m. Po zakończeniu prac należy wykonać pomiar rezystancji uziomu. Z przeprowadzonych pomiarów należy sporządzić protokół. Do wykonania uziomów stosować elementy ocynkowane.

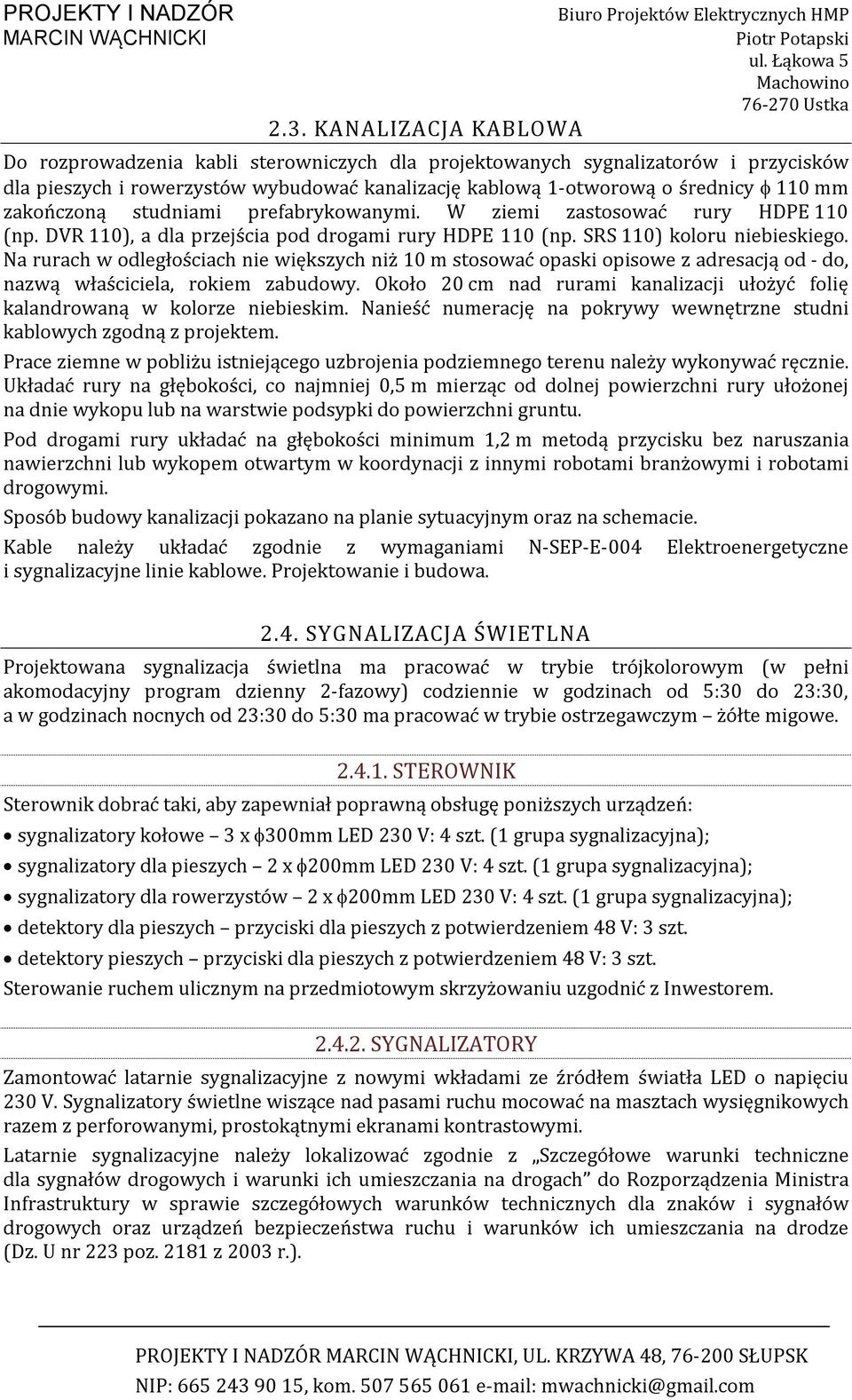

5 2.3. KANALIZACJA KABLOWA Do rozprowadzenia kabli sterowniczych dla projektowanych sygnalizatorów i przycisków dla pieszych i rowerzystów wybudować kanalizację kablową 1-otworową o średnicy 110 mm zakończoną studniami prefabrykowanymi. W ziemi zastosować rury HDPE 110 (np. DVR 110), a dla przejścia pod drogami rury HDPE 110 (np. SRS 110) koloru niebieskiego. Na rurach w odległościach nie większych niż 10 m stosować opaski opisowe z adresacją od - do, nazwą właściciela, rokiem zabudowy. Około 20 cm nad rurami kanalizacji ułożyć folię kalandrowaną w kolorze niebieskim. Nanieść numerację na pokrywy wewnętrzne studni kablowych zgodną z projektem. Prace ziemne w pobliżu istniejącego uzbrojenia podziemnego terenu należy wykonywać ręcznie. Układać rury na głębokości, co najmniej 0,5 m mierząc od dolnej powierzchni rury ułożonej na dnie wykopu lub na warstwie podsypki do powierzchni gruntu. Pod drogami rury układać na głębokości minimum 1,2 m metodą przycisku bez naruszania nawierzchni lub wykopem otwartym w koordynacji z innymi robotami branżowymi i robotami drogowymi. Sposób budowy kanalizacji pokazano na planie sytuacyjnym oraz na schemacie. Kable należy układać zgodnie z wymaganiami N-SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa SYGNALIZACJA ŚWIETLNA Projektowana sygnalizacja świetlna ma pracować w trybie trójkolorowym (w pełni akomodacyjny program dzienny 2-fazowy) codziennie w godzinach od 5:30 do 23:30, a w godzinach nocnych od 23:30 do 5:30 ma pracować w trybie ostrzegawczym żółte migowe STEROWNIK Sterownik dobrać taki, aby zapewniał poprawną obsługę poniższych urządzeń: sygnalizatory kołowe 3 x 300mm LED 230 V: 4 szt. (1 grupa sygnalizacyjna); sygnalizatory dla pieszych 2 x 200mm LED 230 V: 4 szt. (1 grupa sygnalizacyjna); sygnalizatory dla rowerzystów 2 x 200mm LED 230 V: 4 szt. (1 grupa sygnalizacyjna); detektory dla pieszych przyciski dla pieszych z potwierdzeniem 48 V: 3 szt. detektory pieszych przyciski dla pieszych z potwierdzeniem 48 V: 3 szt. Sterowanie ruchem ulicznym na przedmiotowym skrzyżowaniu uzgodnić z Inwestorem SYGNALIZATORY Zamontować latarnie sygnalizacyjne z nowymi wkładami ze źródłem światła LED o napięciu 230 V. Sygnalizatory świetlne wiszące nad pasami ruchu mocować na masztach wysięgnikowych razem z perforowanymi, prostokątnymi ekranami kontrastowymi. Latarnie sygnalizacyjne należy lokalizować zgodnie z Szczegółowe warunki techniczne dla sygnałów drogowych i warunki ich umieszczania na drogach do Rozporządzenia Ministra Infrastruktury w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu i warunków ich umieszczania na drodze (Dz. U nr 223 poz z 2003 r.).

6 Na powyższym rysunku pokazano zasadę umieszczenia sygnalizatorów w stosunku do poszczególnych elementów drogi DETEKTORY Detekcję pieszych wykonać w postaci przycisków sensorowych z wizualnym potwierdzeniem przyjęcia zgłoszenia. Dobrać przyciski dla pieszych w obudowie odpornej na dewastacje, o stopniu ochrony nie mniejszej niż IP 54 i II klasie ochrony, uniemożliwiającej szybkie oderwanie lub zniszczenie przycisku, przystosowane do pracy w zakresie temperatur od - 25 C do + 55 C. Przyciski zainstalować na masztach na wysokości 1,2-1,3 m dla pieszych od strony chodnika i dla rowerzystów od strony ścieżki rowerowej MASZTY W celu umieszczenia latarni sygnalizacyjnych nad jezdnią należy ustawić 2 maszty wysięgnikowe wysokie, a dla pozostałych sygnalizatorów ustawić maszt niski. Wszystkie maszty winny być dla I strefy wiatrowej, stalowe, pomalowane dwukrotnie nawierzchniowo farbą w kolorze - do uzgodnienia z Inwestorem. Maszty stalowe zabezpieczone antykorozyjnie przez dwustronne ocynkowane. Maszty powinny posiadać gwarancję producenta na okres nie mniej niż 10 lat oraz posiadać stosowne atesty lub aprobaty techniczne. Fundamenty i wysięgniki dobrać zgodnie z wytycznymi producenta masztów. Po zainstalowaniu masztu zagęścić teren wokół niego zgodnie z normą PN-S uzyskując współczynnik zagęszczenia I S > 0,97. Maszty do sygnalizacji świetlnej należy montować zgodnie z obowiązującymi przepisami, w szczególności zgodnie z Załącznikiem nr 3 do Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach, utrzymując skrajnię budowlaną oraz odległość od urządzeń podziemnych. Maszty z konstrukcjami sygnalizacji świetlnej lokalizować z uwzględnieniem skrajni poziomej

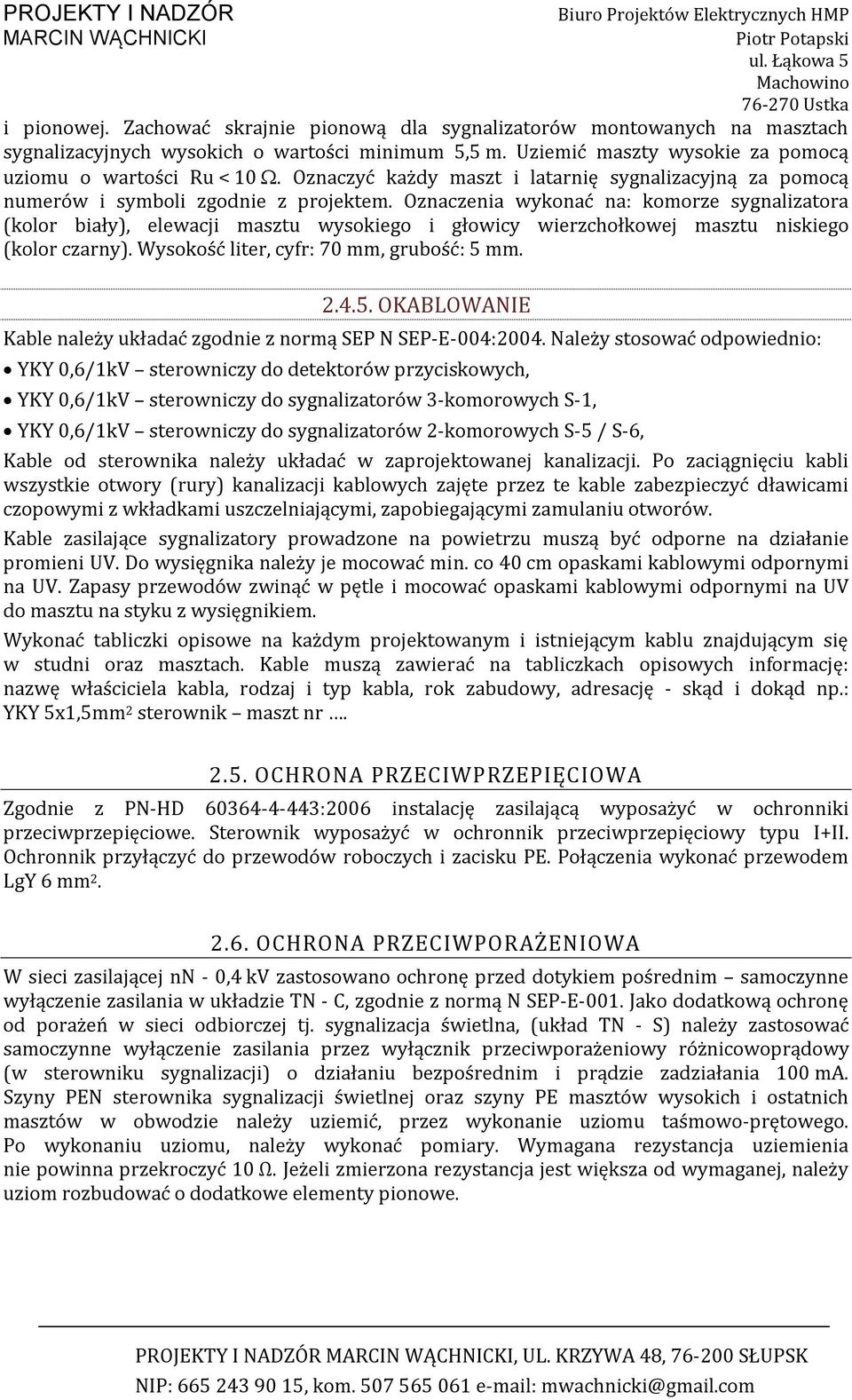

7 i pionowej. Zachować skrajnie pionową dla sygnalizatorów montowanych na masztach sygnalizacyjnych wysokich o wartości minimum 5,5 m. Uziemić maszty wysokie za pomocą uziomu o wartości Ru < 10. Oznaczyć każdy maszt i latarnię sygnalizacyjną za pomocą numerów i symboli zgodnie z projektem. Oznaczenia wykonać na: komorze sygnalizatora (kolor biały), elewacji masztu wysokiego i głowicy wierzchołkowej masztu niskiego (kolor czarny). Wysokość liter, cyfr: 70 mm, grubość: 5 mm OKABLOWANIE Kable należy układać zgodnie z normą SEP N SEP-E-004:2004. Należy stosować odpowiednio: YKY 0,6/1kV sterowniczy do detektorów przyciskowych, YKY 0,6/1kV sterowniczy do sygnalizatorów 3-komorowych S-1, YKY 0,6/1kV sterowniczy do sygnalizatorów 2-komorowych S-5 / S-6, Kable od sterownika należy układać w zaprojektowanej kanalizacji. Po zaciągnięciu kabli wszystkie otwory (rury) kanalizacji kablowych zajęte przez te kable zabezpieczyć dławicami czopowymi z wkładkami uszczelniającymi, zapobiegającymi zamulaniu otworów. Kable zasilające sygnalizatory prowadzone na powietrzu muszą być odporne na działanie promieni UV. Do wysięgnika należy je mocować min. co 40 cm opaskami kablowymi odpornymi na UV. Zapasy przewodów zwinąć w pętle i mocować opaskami kablowymi odpornymi na UV do masztu na styku z wysięgnikiem. Wykonać tabliczki opisowe na każdym projektowanym i istniejącym kablu znajdującym się w studni oraz masztach. Kable muszą zawierać na tabliczkach opisowych informację: nazwę właściciela kabla, rodzaj i typ kabla, rok zabudowy, adresację - skąd i dokąd np.: YKY 5x1,5mm 2 sterownik maszt nr OCHRONA PRZECIWPRZEPIĘCIOWA Zgodnie z PN-HD :2006 instalację zasilającą wyposażyć w ochronniki przeciwprzepięciowe. Sterownik wyposażyć w ochronnik przeciwprzepięciowy typu I+II. Ochronnik przyłączyć do przewodów roboczych i zacisku PE. Połączenia wykonać przewodem LgY 6 mm OCHRONA PRZECIWPORAŻENIOWA W sieci zasilającej nn - 0,4 kv zastosowano ochronę przed dotykiem pośrednim samoczynne wyłączenie zasilania w układzie TN - C, zgodnie z normą N SEP-E-001. Jako dodatkową ochronę od porażeń w sieci odbiorczej tj. sygnalizacja świetlna, (układ TN - S) należy zastosować samoczynne wyłączenie zasilania przez wyłącznik przeciwporażeniowy różnicowoprądowy (w sterowniku sygnalizacji) o działaniu bezpośrednim i prądzie zadziałania 100 ma. Szyny PEN sterownika sygnalizacji świetlnej oraz szyny PE masztów wysokich i ostatnich masztów w obwodzie należy uziemić, przez wykonanie uziomu taśmowo-prętowego. Po wykonaniu uziomu, należy wykonać pomiary. Wymagana rezystancja uziemienia nie powinna przekroczyć 10 Ω. Jeżeli zmierzona rezystancja jest większa od wymaganej, należy uziom rozbudować o dodatkowe elementy pionowe.

8 2.7. BEZPIECZEŃSTWO WYKONYWANIA PRAC Wykonaną instalacją należy oznakować zgodnie z postanowieniami normy PN-88/E Tablice i znaki bezpieczeństwa. 1. W trakcie realizacji projektu wykonawca powinien uwzględnić uwagi zawarte w uzgodnieniach z zainteresowanymi instytucjami. 2. W instalacji zastosować wyłącznie materiały posiadające aktualne atesty i certyfikaty. Dopuszcza się stosowanie zamienników materiałowych równorzędnych parametrach technicznych lub wyższych posiadających atesty i certyfikaty o dopuszczeniu do stosowania na rynku polskim. 3. Przypomina się Wykonawcy o obowiązkowym stosowaniu po stronie nn - 0,4 kv wieloarkuszowej normy PN -HD (PN-IEC) Wykonane roboty elektryczne podlegają odbiorowi końcowemu technicznemu i przekazaniu do eksploatacji. Odbioru dokonuje Inwestor od Wykonawcy z zachowaniem procedury Prawa Budowlanego przy udziale Inspektora Nadzoru z udziałem służb eksploatacyjnych przejmujących wybudowane elementy do eksploatacji. 5. W trakcie odbiorów należy szczególnie sprawdzić: zgodność wykonania robót z dokumentacją techniczną oraz ewentualnymi zmianami i odstępstwami, a także zgodności z przepisami szczegółowymi, odpowiednimi normami oraz wiedzą techniczną, jakość wykonanych robót, skuteczność działania zabezpieczeń i środków ochrony od porażeń prądem elektrycznym potwierdzaną odpowiednimi pomiarami, zgodność oznakowania z Polskimi Normami na urządzeniach i wyrobach oraz czy posiadają one aktualne atesty i certyfikaty o dopuszczeniu do stosowania na rynku polskim POMIARY I UWAGI KOŃCOWE Po zakończeniu montażu instalacji elektrycznej wydzielonej należy przeprowadzić sprawdzenie obejmujące: pomiary rezystancji izolacji; pomiary skuteczności ochrony przeciwporażeniowej; pomiar rezystancji uziomu. Z przeprowadzonych pomiarów należy sporządzić protokoły. Opracował: mgr inż. Potapski Piotr Projektant: mgr inż. Zbigniew Wójcik upr. budowlane do projektowania w specjalności instalacje elektryczne bez ograniczeń nr AN/8346/172/86

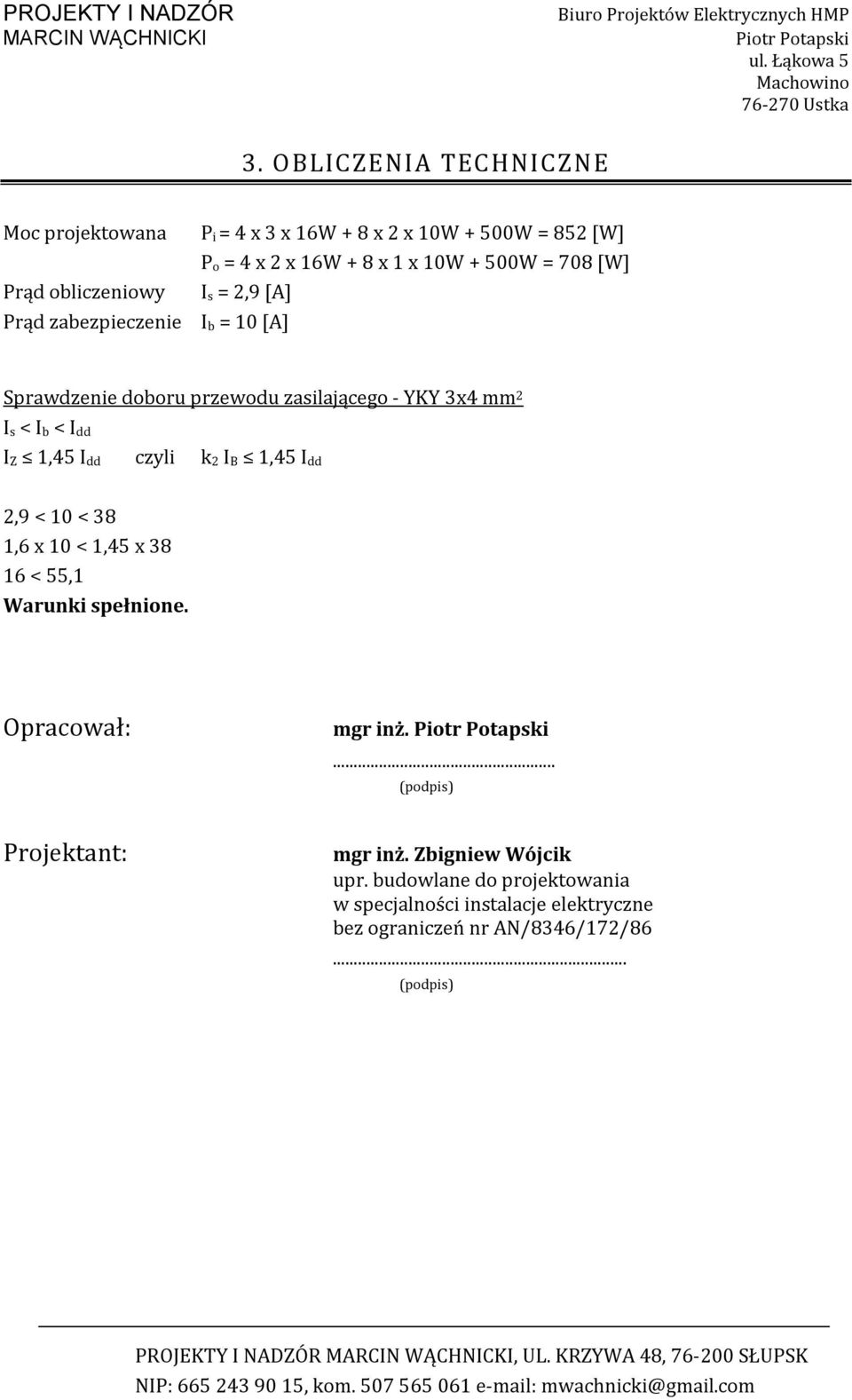

9 3. OBLICZENIA TECHNICZNE Moc projektowana Prąd obliczeniowy Prąd zabezpieczenie P i = 4 x 3 x 16W + 8 x 2 x 10W + 500W = 852 [W] P o = 4 x 2 x 16W + 8 x 1 x 10W + 500W = 708 [W] I s = 2,9 [A] I b = 10 [A] Sprawdzenie doboru przewodu zasilającego - YKY 3x4 mm 2 I s < I b < I dd I Z 1,45 I dd czyli k 2 I B 1,45 I dd 2,9 < 10 < 38 1,6 x 10 < 1,45 x < 55,1 Warunki spełnione. Opracował: mgr inż.... (podpis) Projektant: mgr inż. Zbigniew Wójcik upr. budowlane do projektowania w specjalności instalacje elektryczne bez ograniczeń nr AN/8346/172/86... (podpis)
