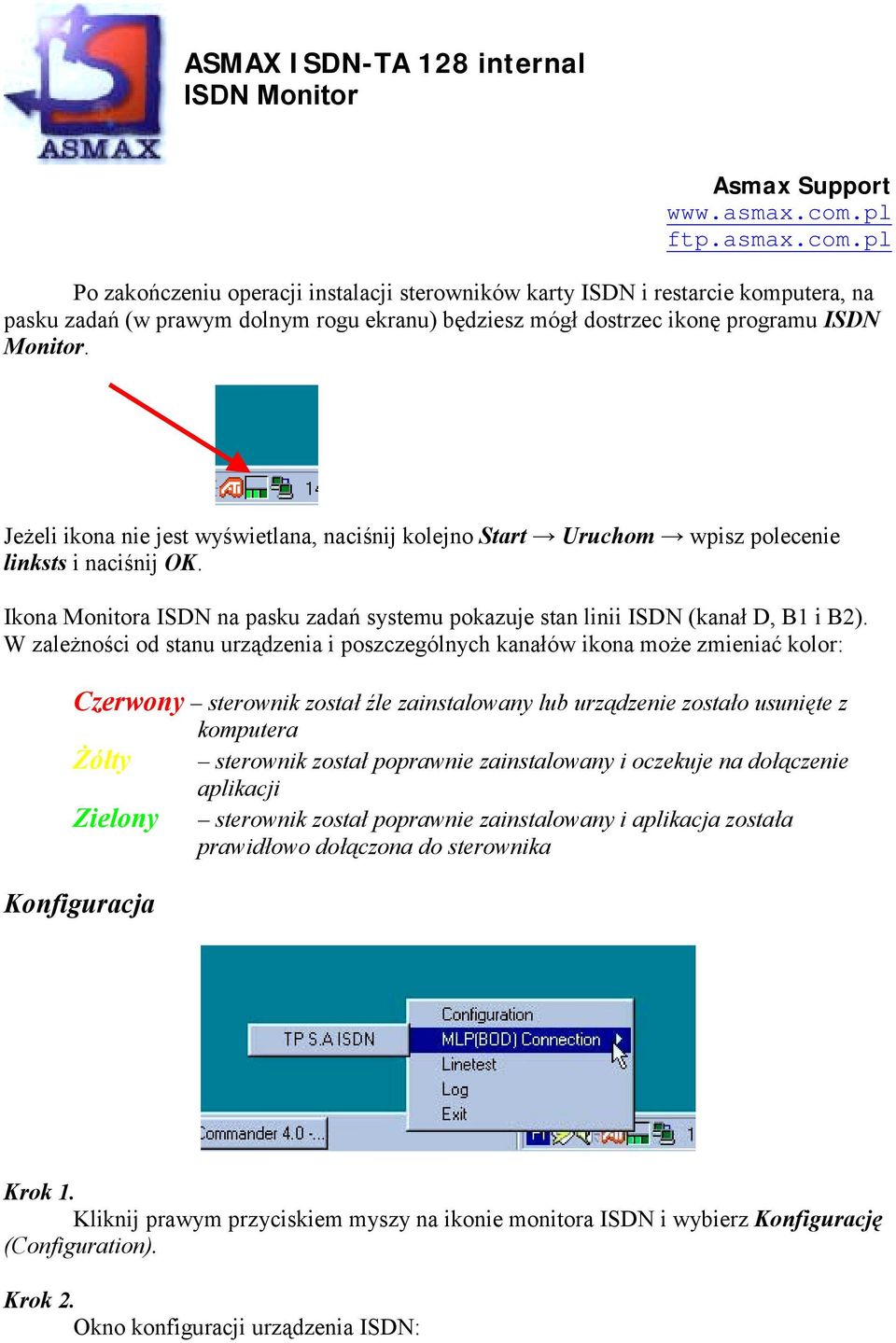

1 ASMAX ISDN-TA 128 internal ISDN Monitor Asmax Support ftp.asmax.com.pl Po zakończeniu operacji instalacji sterowników karty ISDN i restarcie komputera, na pasku zadań (w prawym dolnym rogu ekranu) będziesz mógł dostrzec ikonę programu ISDN Monitor. Jeżeli ikona nie jest wyświetlana, naciśnij kolejno Start Uruchom wpisz polecenie linksts i naciśnij OK. Ikona Monitora ISDN na pasku zadań systemu pokazuje stan linii ISDN (kanał D, B1 i B2). W zależności od stanu urządzenia i poszczególnych kanałów ikona może zmieniać kolor: Czerwony sterownik został źle zainstalowany lub urządzenie zostało usunięte z komputera Żółty sterownik został poprawnie zainstalowany i oczekuje na dołączenie aplikacji Zielony sterownik został poprawnie zainstalowany i aplikacja została prawidłowo dołączona do sterownika Konfiguracja Krok 1. Kliknij prawym przyciskiem myszy na ikonie monitora ISDN i wybierz Konfigurację (Configuration). Krok 2. Okno konfiguracji urządzenia ISDN:

2 Okno to pokazuje aktualnie zainstalowane urządzenia ISDN z odpowiadającymi im nazwami ISDNDevice-XX (w naszym przykładzie ISDNDevice-00), porty ISDNDevice w części NDISWAN Ports, wirtualne porty COM w części COM Ports i porty POTS, jeżeli twój adapter ISDN posiada porty analogowe (A/B). POTS Plan Old Telephone Sernice najstarsza, podstawowa usługa telefoniczna umożliwiająca przekaz głosu przez łącza trwałe lub komutowane linie telefoniczne. Krok 3. Wybieramy nasze urządzenie ISDNDevice-00 i naciskamy przycisk Właściwości (Properties)

3 Alias Name (Inna nazwa) ID (Identyfikator) Interface (Interfejs) wyświetlana jest tutaj nazwa urządzenia ISDN, można ją również zmienić za pomocą funkcji Zmień (Change). Ponieważ sterownik ten może wspierać wiele urządzeń ISDN zainstalowanych w systemie Windows, użyteczną funkcją jest możliwość nadania swoich własnych nazw poszczególnym urządzeniom ISDN. Pozwala nam to na łatwe ich rozróżnianie. wyświetla numer identyfikacyjny aplikacji CAPI oraz w przypadku problemów pokazuje numer błędu. wyświetla rodzaj interfejsu, jaki posiada twoje urządzenie ISDN (styk S/T lub U). BUS (Magistrala) pokazuje rodzaj złącza twojego adaptera ISDN (PCI/PCMCIA/USB). Type (Typ) pokazuje typ urządzenia ISDN: - karta wewnętrzna - urządzenie zewnętrzne - urządzenie aktywne/pasywne POTS Port (Porty POTS) podaje liczbę portów POTS, które posiada urządzenie ISDN. Provide Tone (Sygnał dostarczenia) pokazuje lub nie sygnał dostarczenia dla urządzenia ISDN. Resource (Zasoby) pokazuje zasoby przypisane przez system operacyjny Windows urządzeniu ISDN. SWITCH (Przełączanie) typ przełączania w sieci ISDN. Pole to może być edytowane. W przypadku Polskiej sieci ISDN jako wartość parametru SWITCH powinniśmy wybrać EURO ISDN. SPID1/2 parametry SPID1 i SPID2. Oba te parametry mogą być edytowane, jeżeli tylko wcześniej wybrałeś amerykański standard przełączania np. NI1. PTP mode (Tryb Point to Point) ustawia linię ISDN w tryb pracy Point to Point. Możesz również wpisać wartość wskaźnika TEI, jeżeli jego wartość określił twój dostawca usług telekomunikacyjnych. W przeciwnym razie pozostaw to pole puste. X.25 on D channel włączenie protokołu transmisji pakietowej X.25 poprzez kanał D. Opcja ta uaktywnia możliwość prowadzenia transmisji danych za pomocą protokołu X.25 przy wykorzystaniu sygnalizacyjnego kanału D. Dodatkowo mamy możliwość określenia wartości wskaźnika TEI. Funkcja ta powinna być wyłączona chyba, że twój dostawca telekomunikacyjny oferuje taką usługę. MSN List po wybraniu tej opcji mamy możliwość stworzenia listy dostępnych numerów dodatkowych MSN. Jeżeli

4 twój dostawca linii ISDN nie udostępnia tej usługi, pozostaw tą listę pustą. X.25 Standard OSI komutacji pakietowej. TEI identyfikator urządzenia końcowego (zakończenia połączenia). Wielokrotny Numer Abonenta MSN (ang. Multiple Subscriber Number) pozwala na przypisanie abonentowi, dołączonemu przez jeden styk, kilku numerów w celu na przykład rozróżnienia kilku urządzeń końcowych dołączonych do styku; połączenia przychodzące mogą być wtedy kierowane do określonego urządzenia. Krok 4. W oknie konfiguracji ISDN kliknij ISDNDevice-XX-LineXX, a następnie Właściwości (Properties), pojawi się okno konfiguracji takie jak pokazane poniżej:

5 MSN wielokrotny numer abonenta, wybierz go z dostępnej listy numerów MSN stworzonej wcześniej. Od tego momentu, jeżeli będziesz wykonywał połączenia za pomocą tego portu, numer ten będzie wysyłany do twojego dostawcy ISDN i będzie na nim naliczany rachunek. Możesz również włączyć funkcję filtracji dla przychodzących połączeń. Oznacza to, że przychodzące połączenie będzie porównywane z tym numerem i zostanie zaakceptowane tylko w tym przypadku, gdy porównanie zakończy się sukcesem. SAD podadresowanie, funkcja wykonująca podobne zadanie jak MSN. W zależności od dostawcy ISDN usługa ta jest dostępna lub nie. Podadresowanie SUB (Subaddressing) pozwala na rozszerzenie pojemności adresowej poza oferowaną przez ISDN; podadres umożliwia kierowanie połączenia do określonego urządzenia końcowego u abonenta wywoływanego lub uruchomienie określonego procesu w urządzeniu końcowym. Protocol (Protokół) wybierz protokół dla połączenia wychodzącego i przychodzącego, wykonywanych lub odbieranych za pomocą tego portu. Mamy do dyspozycji trzy protokoły, HDLC, X.75 Transparent i V.120 lub w przypadku połączeń przychodzących możemy również wybrać automatyczne rozpoznawanie (auto-detection). Oznacza to, że sterownik automatycznie rozpozna protokół w zależności od zdalnego urządzenia. Jeżeli chcesz używać protokołów MLPPP lub MLPPP + BOD dla wychodzących połączeń, musisz zaznaczyć funkcję Enable Multilink PPP i nacisnąć przycisk Zawansowane (Advance) w celu wybrania drugiego portu NDISWAN i konfiguracji drugiego kanału.

6 Zaznacz pole Enable BOD, aby uaktywnić funkcję MLPPP+BOD z dwoma domyślnymi parametrami, przepływ danych (50% zajętości kanału) i czas nieaktywności (60 sekund). Sterownik uaktywni drugi kanał, jeżeli średni przepływ danych na pierwszym kanale przekroczy 50% jego przepustowości w ciągu ostatnich 60 sekund. Połączenie z prędkością 128k zostanie zerwane (sterownik rozłączy jeden kanał B), jeżeli średni przepływ danych spadnie poniżej 50% przepustowości pierwszego kanału w ciągu ostatnich 60 sekund. Podczas połączenia z protokołem 128k+BOD, jeżeli użytkownik będzie chciał wykonać połączenie głosowe (telefoniczne) lub odebrać przychodzące połączenie, sterownik automatycznie rozłączy jeden kanał B, aby ustanowić połączenie analogowe. Uwaga: funkcja ta jest dostępna jedynie przy wykorzystaniu dodatkowego oprogramowania np. RVS Com lub WinPhone Za pomocą przycisku Dodaj Add możesz dodać kolejny port NDISWAN (drugi kanał), a przycisk Edycja Edit umożliwia jego konfigurację. Pole Call out numer zdalny numer telefonu (numer dostępowy. Call out subaddress jest to podadresu urządzenia zdalnego, MSN lub SAD, (zostaw to pole puste, jeżeli twój dostawca ISDN nie wspiera tej funkcji).

7 Dla połączenia MLPPP i MLPPP+BOD w przypadku przychodzących połączeń ustawienia są podobne jak w wypadku połączeń wychodzących z wyjątkiem funkcji filtracji. Jeżeli filtr jest włączony to numer przychodzącego wywołania powinien być zgodny z wpisanym numerem MSN i/lub SAD w przeciwnym razie połączenie nie zostanie zaakceptowane. Proszę przyjrzeć się oknu umieszczonemu poniżej. ROZWIĄZYWANIE PROBLEMÓW Karta ISDN ASMAX zaopatrzona jest w dodatkowe narzędzia umożliwiające diagnozowanie usterek, jest to Linetest (test linii) oraz Log monitor linii ISDN. Linetest pozwala na wykonanie testu linii ISDN i poinformowanie użytkownika o statusie linii. Monitor umożliwia monitorowanie i zapisywanie procedur rozłączania i nawiązywania połączenia oraz pozwala śledzić transmisję danych. Możesz użyć Linetest w celu wykonania testu pętli zwrotnej i uzyskania statusu linii ISDN. Jeżeli twoja linia ISDN pracuje poprawnie możesz wykorzystać Log do zdobycia szczegółowych informacji o komunikacji. Jeżeli masz jakiekolwiek problemy z połączeniem, możesz użyć tych narzędzi do wykonania samodzielnej diagnostyki. LINE TEST (TEST LINII) Aby włączyć narzędzie Linetest w Windows 95 musisz uruchomić program linetest.exe znajdujący się na płycie CD w katalogu \Drivers TAS-106\win95. W przypadku Windows NT jest to plik lt32.exe znajdujący się w katalogu \Drivers TAS- 106\winnt. W systemach operacyjnych Windows 98, ME, 2000 i XP funkcja testu linii zawarta jest oprogramowania ISDN Monitor. Po uruchomieniu stosownego programu i naciśnięciu przycisku START zostaniesz zapytany o swój własny numer linii ISDN.

8 Po naciśnięciu przycisku OK rozpocznie się test linii polegający na ustaleniu statusu poszczególnych kanałów ISDN (D i 2xB). Jeżeli Linetest poinformuje cię o wystąpieniu jakiegoś błędu prosimy o zapoznanie się listą błędów oraz ich opisem w celu dokładnego ustalenia przyczyny problemu. Jeżeli Linetest wskaże błąd 3301 lub 3302 oznacza to, że : - linia nie jest poprawnie podpięta - należy sprawdzić jej poprawność połączenia - sterowniki zostały źle zainstalowane - należy wykonać operację ich deinstalacji (patrz opisy procedur deinstalacji) i powtórzyć ich instalację Uwaga!!! Zanim rozpoczniesz procedurę testowania linii ISDN musisz się upewnić, że jest ona dostępna dla testów (nikt inny jej nie używa).

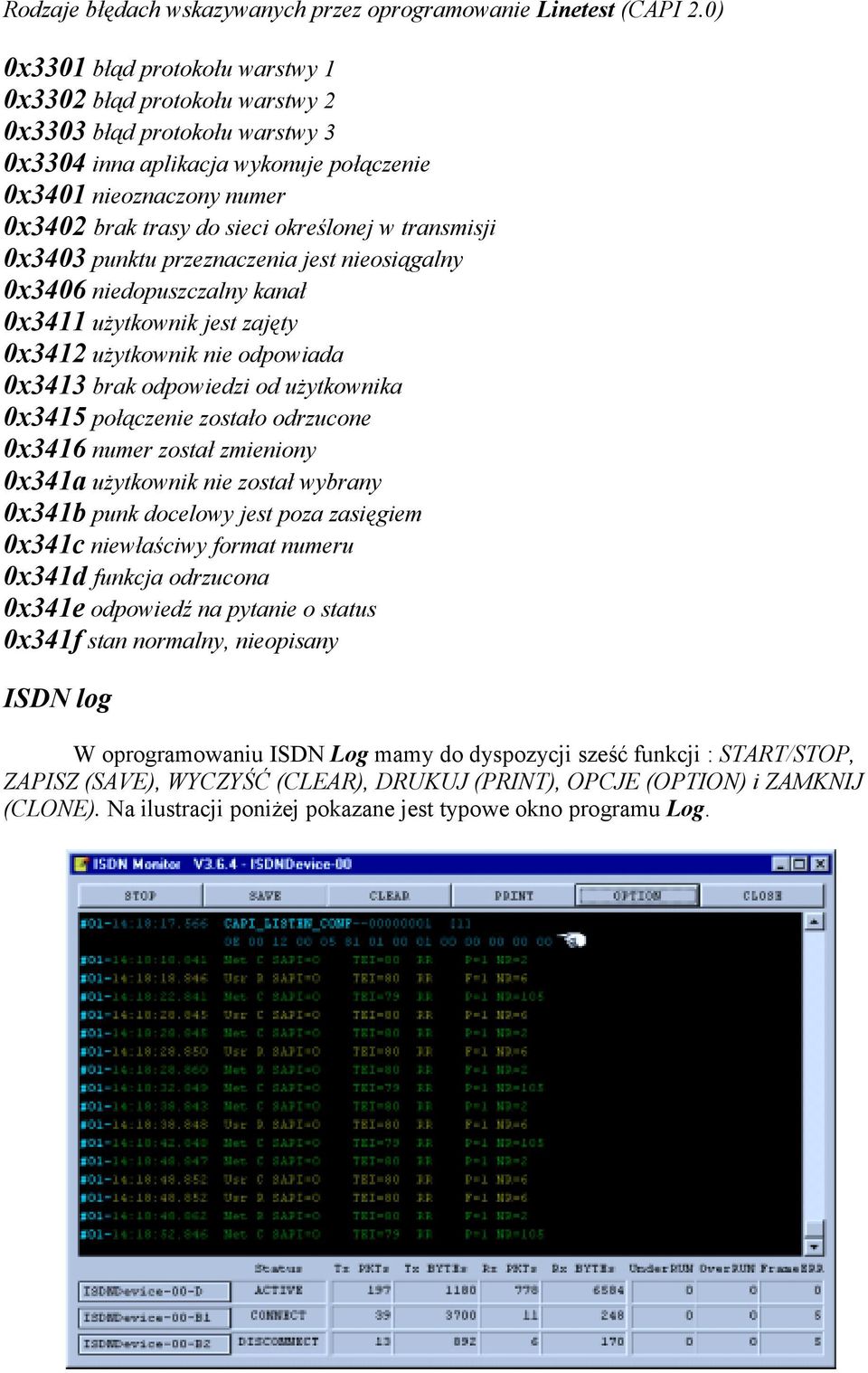

9 Rodzaje błędach wskazywanych przez oprogramowanie Linetest (CAPI 2.0) 0x3301 błąd protokołu warstwy 1 0x3302 błąd protokołu warstwy 2 0x3303 błąd protokołu warstwy 3 0x3304 inna aplikacja wykonuje połączenie 0x3401 nieoznaczony numer 0x3402 brak trasy do sieci określonej w transmisji 0x3403 punktu przeznaczenia jest nieosiągalny 0x3406 niedopuszczalny kanał 0x3411 użytkownik jest zajęty 0x3412 użytkownik nie odpowiada 0x3413 brak odpowiedzi od użytkownika 0x3415 połączenie zostało odrzucone 0x3416 numer został zmieniony 0x341a użytkownik nie został wybrany 0x341b punk docelowy jest poza zasięgiem 0x341c niewłaściwy format numeru 0x341d funkcja odrzucona 0x341e odpowiedź na pytanie o status 0x341f stan normalny, nieopisany ISDN log W oprogramowaniu ISDN Log mamy do dyspozycji sześć funkcji : START/STOP, ZAPISZ (SAVE), WYCZYŚĆ (CLEAR), DRUKUJ (PRINT), OPCJE (OPTION) i ZAMKNIJ (CLONE). Na ilustracji poniżej pokazane jest typowe okno programu Log.

10 Górne okno tekstowe pokazuje informacje komunikacyjne pojawiające się na wybranych przez użytkownika kanałach oraz informacje wysyłane przez sterownik CAPI. Dolna cześć ona zawiera dane statystyczne dotyczące poszczególnych kanałów linii ISDN (D, B1 i B2). W Windows 95, ISDN Log może zostać uaktywniony po uruchomieniu programu log32.exe znajdującego się w katalogu \windows. W przypadku Windows NT jest to program log32.exe znajdujący się w katalogu \winnt\system32. W systemach operacyjnych Windows 98, ME, 2000 i XP funkcja Log zawarta jest oprogramowania ISDN Monitor. START/STOP Rozpoczęcie lub zakończenie procesu logowania. ZAPISZ (SAVE) Funkcja pozwalająca na zapisanie do pliku całej logowanej sesji. WYCZYŚĆ (CLEAR) Wyczyszczenie zawartości log u. Uwaga, przed wykonaniem tej funkcji będziesz może chciał zapisać dane (patrz funkcja SAVE). DRUKUJ (PRINT) Wysyła log do drukarki. OPCJE (OPTION) Kiedy wybierzesz funkcję OPTION, zobaczysz okienko dialogowe. Użyj go do wybrania typu kanałów (kanał D, B1 i B2) i wiadomości sterownika CAPI, które mają być monitorowane. Jeżeli nie uaktywnisz opcji pokazywania sygnałów w oknie tekstowym nie będziesz mógł obserwować monitorowania kanałów. Informacje pochodzące od kanału D przedstawiane są w podobny sposób jak to robi analizator protokołów. Natomiast informacje pochodzące od kanałów B i sterownika CAPI przedstawiane są w formacie szesnastkowym.
