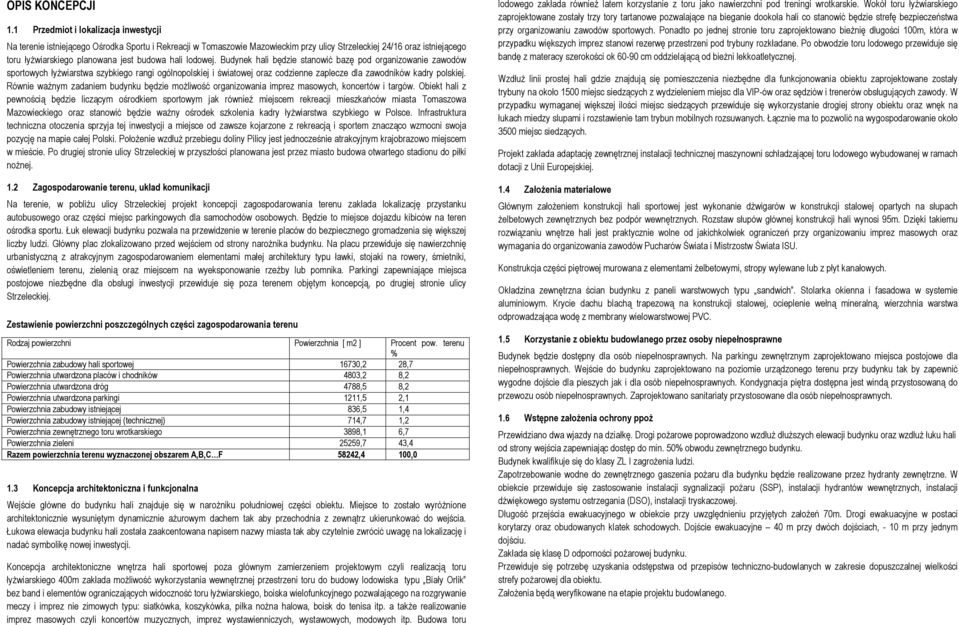

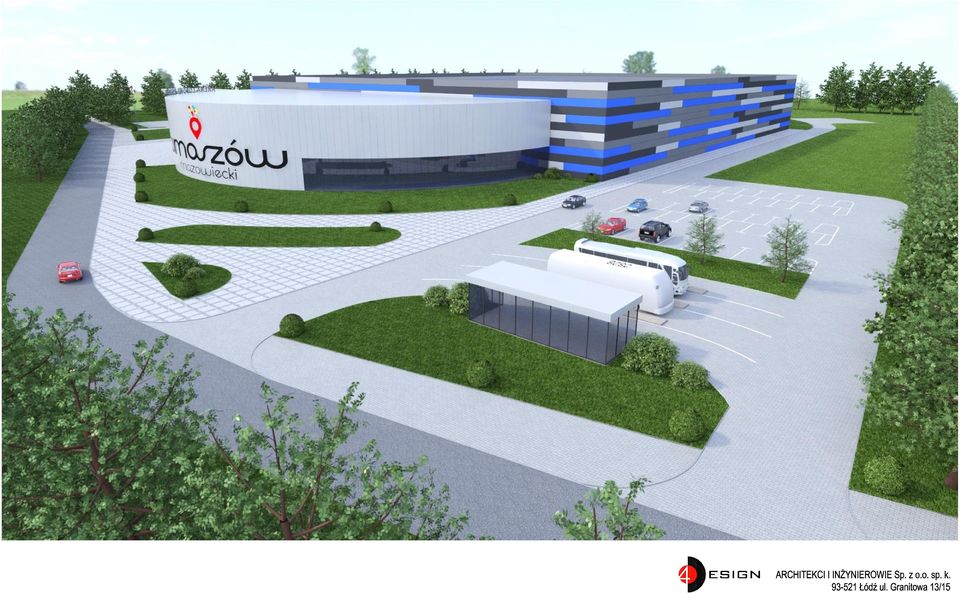

12 OPIS KONCEPCJI 1.1 Przedmiot i lokalizacja inwestycji Na terenie istniejącego Ośrodka Sportu i Rekreacji w Tomaszowie Mazowieckim przy ulicy Strzeleckiej 24/16 oraz istniejącego toru łyżwiarskiego planowana jest budowa hali lodowej. Budynek hali będzie stanowić bazę pod organizowanie zawodów sportowych łyżwiarstwa szybkiego rangi ogólnopolskiej i światowej oraz codzienne zaplecze dla zawodników kadry polskiej. Równie ważnym zadaniem budynku będzie możliwość organizowania imprez masowych, koncertów i targów. Obiekt hali z pewnością będzie liczącym ośrodkiem sportowym jak również miejscem rekreacji mieszkańców miasta Tomaszowa Mazowieckiego oraz stanowić będzie ważny ośrodek szkolenia kadry łyżwiarstwa szybkiego w Polsce. Infrastruktura techniczna otoczenia sprzyja tej inwestycji a miejsce od zawsze kojarzone z rekreacją i sportem znacząco wzmocni swoja pozycję na mapie całej Polski. Położenie wzdłuż przebiegu doliny Pilicy jest jednocześnie atrakcyjnym krajobrazowo miejscem w mieście. Po drugiej stronie ulicy Strzeleckiej w przyszłości planowana jest przez miasto budowa otwartego stadionu do piłki nożnej. 1.2 Zagospodarowanie terenu, układ komunikacji Na terenie, w pobliżu ulicy Strzeleckiej projekt koncepcji zagospodarowania terenu zakłada lokalizację przystanku autobusowego oraz części miejsc parkingowych dla samochodów osobowych. Będzie to miejsce dojazdu kibiców na teren ośrodka sportu. Łuk elewacji budynku pozwala na przewidzenie w terenie placów do bezpiecznego gromadzenia się większej liczby ludzi. Główny plac zlokalizowano przed wejściem od strony narożnika budynku. Na placu przewiduje się nawierzchnię urbanistyczną z atrakcyjnym zagospodarowaniem elementami małej architektury typu ławki, stojaki na rowery, śmietniki, oświetleniem terenu, zielenią oraz miejscem na wyeksponowanie rzeźby lub pomnika. Parkingi zapewniające miejsca postojowe niezbędne dla obsługi inwestycji przewiduje się poza terenem objętym koncepcją, po drugiej stronie ulicy Strzeleckiej. Zestawienie powierzchni poszczególnych części zagospodarowania terenu Rodzaj powierzchni Powierzchnia [ m2 ] Procent pow. terenu % Powierzchnia zabudowy hali sportowej 16730,2 28,7 Powierzchnia utwardzona placów i chodników 4803,2 8,2 Powierzchnia utwardzona dróg 4788,5 8,2 Powierzchnia utwardzona parkingi 1211,5 2,1 Powierzchnia zabudowy istniejącej 836,5 1,4 Powierzchnia zabudowy istniejącej (technicznej) 714,7 1,2 Powierzchnia zewnętrznego toru wrotkarskiego 3898,1 6,7 Powierzchnia zieleni 25259,7 43,4 Razem powierzchnia terenu wyznaczonej obszarem A,B,C F 58242,4 100,0 1.3 Koncepcja architektoniczna i funkcjonalna Wejście główne do budynku hali znajduje się w narożniku południowej części obiektu. Miejsce to zostało wyróżnione architektonicznie wysuniętym dynamicznie ażurowym dachem tak aby przechodnia z zewnątrz ukierunkować do wejścia. Łukowa elewacja budynku hali została zaakcentowana napisem nazwy miasta tak aby czytelnie zwrócić uwagę na lokalizację i nadać symbolikę nowej inwestycji. Koncepcja architektoniczne wnętrza hali sportowej poza głównym zamierzeniem projektowym czyli realizacją toru łyżwiarskiego 400m zakłada możliwość wykorzystania wewnętrznej przestrzeni toru do budowy lodowiska typu Biały Orlik bez band i elementów ograniczających widoczność toru łyżwiarskiego, boiska wielofunkcyjnego pozwalającego na rozgrywanie meczy i imprez nie zimowych typu: siatkówka, koszykówka, piłka nożna halowa, boisk do tenisa itp. a także realizowanie imprez masowych czyli koncertów muzycznych, imprez wystawienniczych, wystawowych, modowych itp. Budowa toru lodowego zakłada również latem korzystanie z toru jako nawierzchni pod treningi wrotkarskie. Wokół toru łyżwiarskiego zaprojektowane zostały trzy tory tartanowe pozwalające na bieganie dookoła hali co stanowić będzie strefę bezpieczeństwa przy organizowaniu zawodów sportowych. Ponadto po jednej stronie toru zaprojektowano bieżnię długości 100m, która w przypadku większych imprez stanowi rezerwę przestrzeni pod trybuny rozkładane. Po obwodzie toru lodowego przewiduje się bandę z materacy szerokości ok cm oddzielającą od bieżni lekkoatletycznej. Wzdłuż linii prostej hali gdzie znajdują się pomieszczenia niezbędne dla funkcjonowania obiektu zaprojektowane zostały trybuny na około 1500 miejsc siedzących z wydzieleniem miejsc dla VIP-ów oraz sędziów i trenerów obsługujących zawody. W przypadku wymaganej większej ilości miejsc siedzących przewiduje się wykorzystanie drogiej strony obiektu oraz wnęk na łukach miedzy slupami i rozstawienie tam trybun mobilnych rozsuwanych. Łącznie ma to pozwolić na wygospodarowanie około 3500 miejsc siedzących. Projekt zakłada adaptację zewnętrznej instalacji technicznej maszynowni schładzającej toru lodowego wybudowanej w ramach dotacji z Unii Europejskiej. 1.4 Założenia materiałowe Głównym założeniem konstrukcji hali sportowej jest wykonanie dźwigarów w konstrukcji stalowej opartych na słupach żelbetowych zewnętrznych bez podpór wewnętrznych. Rozstaw słupów głównej konstrukcji hali wynosi 95m. Dzięki takiemu rozwiązaniu wnętrze hali jest praktycznie wolne od jakichkolwiek ograniczeń przy organizowaniu imprez masowych oraz wymagania do organizowania zawodów Pucharów Świata i Mistrzostw Świata ISU. Konstrukcja części piętrowej murowana z elementami żelbetowymi, stropy wylewane lub z płyt kanałowych. Okładzina zewnętrzna ścian budynku z paneli warstwowych typu sandwich. Stolarka okienna i fasadowa w systemie aluminiowym. Krycie dachu blachą trapezową na konstrukcji stalowej, ocieplenie wełną mineralną, wierzchnia warstwa odprowadzająca wodę z membrany wielowarstwowej PVC. 1.5 Korzystanie z obiektu budowlanego przez osoby niepełnosprawne Budynek będzie dostępny dla osób niepełnosprawnych. Na parkingu zewnętrznym zaprojektowano miejsca postojowe dla niepełnosprawnych. Wejście do budynku zaprojektowano na poziomie urządzonego terenu przy budynku tak by zapewnić wygodne dojście dla pieszych jak i dla osób niepełnosprawnych. Kondygnacja piętra dostępna jest windą przystosowaną do przewozu osób niepełnosprawnych. Zaprojektowano sanitariaty przystosowane dla osób niepełnosprawnych. 1.6 Wstępne założenia ochrony ppoż Przewidziano dwa wjazdy na działkę. Drogi pożarowe poprowadzono wzdłuż dłuższych elewacji budynku oraz wzdłuż łuku hali od strony wejścia zapewniając dostęp do min. 50% obwodu zewnętrznego budynku. Budynek kwalifikuje się do klasy ZL I zagrożenia ludzi. Zapotrzebowanie wodne do zewnętrznego gaszenia pożaru dla budynku będzie realizowane przez hydranty zewnętrzne. W obiekcie przewiduje się zastosowanie instalacji sygnalizacji pożaru (SSP), instalacji hydrantów wewnętrznych, instalacji dźwiękowego systemu ostrzegania (DSO), instalacji tryskaczowej. Długość przejścia ewakuacyjnego w obiekcie przy uwzględnieniu przyjętych założeń 70m. Drogi ewakuacyjne w postaci korytarzy oraz obudowanych klatek schodowych. Dojście ewakuacyjne 40 m przy dwóch dojściach, - 10 m przy jednym dojściu. Zakłada się klasę D odporności pożarowej budynku. Przewiduje się potrzebę uzyskania odstępstwa od przepisów techniczno-budowlanych w zakresie dopuszczalnej wielkości strefy pożarowej dla obiektu. Założenia będą weryfikowane na etapie projektu budowlanego.

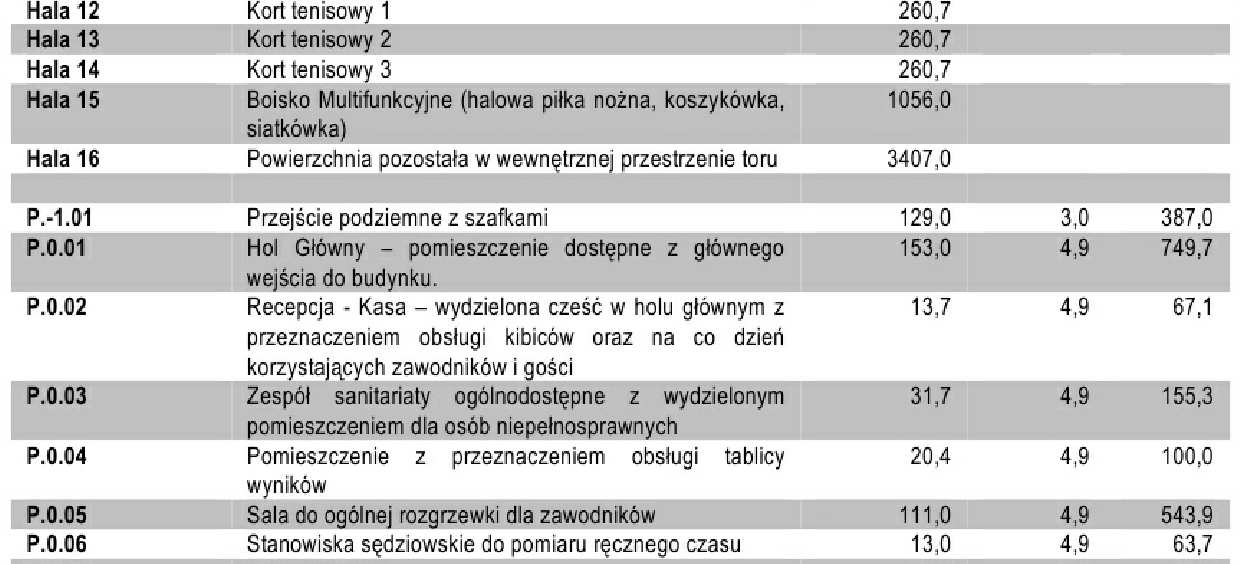

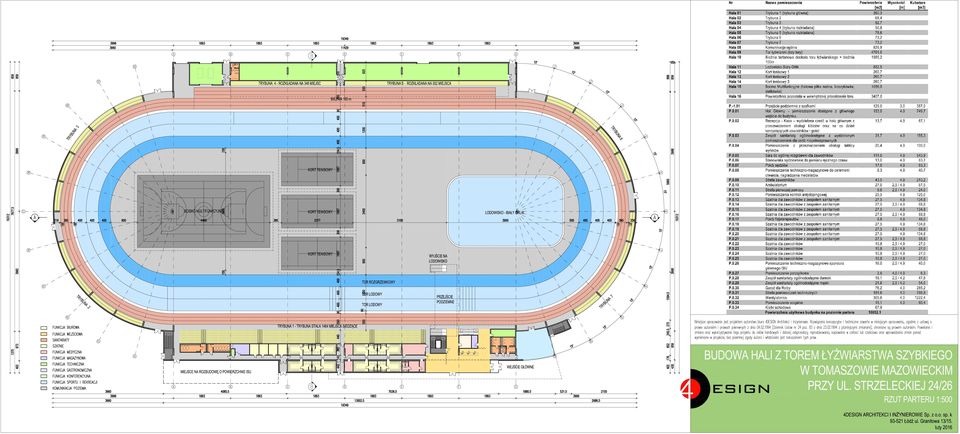

13 1.7 Zestawienie pomieszczeń i powierzchni Zestawienie pomieszczeń wraz z bilansem powierzchni użytkowej i kubatury. Nr Nazwa pomieszczenia Powierzchnia [m2] Hala 01 Trybuna 1 (trybuna główna) 360,3 Hala 02 Trybuna 2 68,4 Hala 03 Trybuna 3 92,7 Hala 04 Trybuna 4 (trybuna rozkładana) 50,8 Hala 05 Trybuna 5 (trybuna rozkładana) 78,6 Hala 06 Trybuna 6 73,2 Hala 07 Trybuna 7 73,2 Hala 08 Komunikacja ogólna 829,8 Hala 09 Tor łyżwiarski (trzy tory) 4761,0 Hala 10 Bieżnia tartanowa dookoła toru łyżwiarskiego + bieżnia 100m 1985,2 Hala 11 Lodowisko Biały Orlik 852,5 Hala 12 Kort tenisowy 1 260,7 Hala 13 Kort tenisowy 2 260,7 Hala 14 Kort tenisowy 3 260,7 Hala 15 Boisko Multifunkcyjne (halowa piłka nożna, koszykówka, siatkówka) 1056,0 Hala 16 Powierzchnia pozostała w wewnętrznej przestrzenie toru 3407,0 Wysokość [m] Kubatura [m3] P Przejście podziemne z szafkami 129,0 3,0 387,0 P.0.01 Hol Główny pomieszczenie dostępne z głównego wejścia do 153,0 4,9 749,7 budynku. P.0.02 Recepcja - Kasa wydzielona cześć w holu głównym z 13,7 4,9 67,1 przeznaczeniem obsługi kibiców oraz na co dzień korzystających zawodników i gości P.0.03 Zespół sanitariaty ogólnodostępne z wydzielonym pomieszczeniem dla 31,7 4,9 155,3 osób niepełnosprawnych P.0.04 Pomieszczenie z przeznaczeniem obsługi tablicy wyników 20,4 4,9 100,0 P.0.05 Sala do ogólnej rozgrzewki dla zawodników 111,0 4,9 543,9 P.0.06 Stanowiska sędziowskie do pomiaru ręcznego czasu 13,0 4,9 63,7 P.0.07 Pokój sędziów 17,0 4,9 83,3 P.0.08 Pomieszczenie techniczno-magazynowe do ceremonii otwarcia, 8,3 4,9 40,7 nagradzania medalistów P.0.09 Strefa zawodników 43,5 4,9 213,2 P.0.10 Ambulatorium 27,0 2,5 / 4,9 67,5 P.0.11 Strefa pierwszej pomocy 9,6 2,5 / 4,9 24,0 P.0.12 Pomieszczenia kontroli antydopingowej 25,5 4,9 125,0 P.0.13 Szatnia dla zawodników z zespołem sanitarnym 27,5 4,9 134,8 P.0.14 Szatnia dla zawodników z zespołem sanitarnym 27,5 2,5 / 4,9 68,8 P.0.15 Szatnia dla zawodników z zespołem sanitarnym 27,5 4,9 134,8 P.0.16 Szatnia dla zawodników z zespołem sanitarnym 27,5 2,5 / 4,9 68,8 P.0.17 Pokój fizjoterapeutów 9,8 4,9 48,0 P.0.18 Szatnia dla zawodników z zespołem sanitarnym 27,5 4,9 134,8 P.0.19 Szatnia dla zawodników z zespołem sanitarnym 27,5 2,5 / 4,9 68,8 P.0.20 Szatnia dla zawodników z zespołem sanitarnym 27,5 4,9 134,8 P.0.21 Szatnia dla zawodników z zespołem sanitarnym 27,5 2,5 / 4,9 68,8 P.0.22 Szatnia dla zawodników 10,8 2,5 / 4,9 27,0 P.0.23 Szatnia dla zawodników 10,8 2,5 / 4,9 27,0 P.0.24 Szatnia dla zawodników 10,8 2,5 / 4,9 27,0 P.0.25 Szatnia dla zawodników 10,8 2,5 / 4,9 27,0 P.0.26 Pomieszczenie techniczno-magazynowe sponsora głównego ISU 16,0 2,5 / 4,9 40,0 P.0.27 Pomieszczenie porządkowe 2,5 4,0 / 4,9 6,3 P.0.28 Zespół sanitariaty ogólnodostępne damski 19,1 2,5 / 4,2 47,8 P.0.29 Zespół sanitariaty ogólnodostępne męski 21,6 2,5 / 4,2 54,0 P.0.30 Garaż dla Rolby 76,2 4,0 285,2 P.0.31 Strefa pomieszczeń technicznych 181,6 4,0 786,8 P.0.32 Wentylatornia 305,6 4,0 1222,4 P.0.33 Pomieszczenie socjalne 15,1 4,0 60,4 P.0.34 Klatki schodowe 67,9 Powierzchnia użytkowa budynku na poziomie parteru 16052,1 P.1.01 Zespół sanitariaty ogólnodostępne z wydzielonym pomieszczeniem dla 38,7 3,5 135,5 osób niepełnosprawnych P.1.02 ISU Sponsor Infront Office / pomieszczenie biurowe 15,6 3,5 54,6 P.1.03 ISU Koordynator zawodow / pomieszczenie biurowe 15,6 3,5 54,6 P.1.04 Pomieszczenie dla ISU Representative Office / pomieszczenie biurowe 15,6 3,5 54,6 P.1.05 Sala do spotkań komitetu organizacyjnego 29,0 3,5 101,5 P.1.06 ISU Sala do oficjalnych spotkań z kierownikami ekip, losowan 58,0 3,5 203,0 P.1.07 Zaplecze baru 31,0 3,5 108,5 P.1.08 Bar 13,9 3,5 48,7 P.1.09 Sala ISU Sponsor Infront Neherlands Lounge / Sala kawiarni 217,8 3,5 587,3 P.1.10 Pomieszczenie mediów 30,4 3,5 117,6 P.1.11 Sala ISU Officials Office / pomieszczenie biurowe 30,0 3,5 105,0 P.1.12 Elektroniczny podział czasu 48,8 3,5 185,5 P.1.13 Pomieszczenie sprawozdawców 17,6 3,5 65,1 P.1.14 Pomieszczenie porządkowe 5,9 3,5 20,7 P.1.15 Pomieszczenie spikerów 21,8 3,5 85,4 P.1.16 Taras z przeznaczeniem dla mediów 17,1 P.1.17 Taras z przeznaczeniem dla mediów 17,1 P.1.18 Ręczny pomiar czasu 23,7 P.1.19 Komunikacja 255,2 Powierzchnia użytkowa budynku na poziomie piętra 902,8 Powierzchnia użytkowa budynku na poziomie parteru 16954,9

14 Widok ogólny do osi symetrii hali

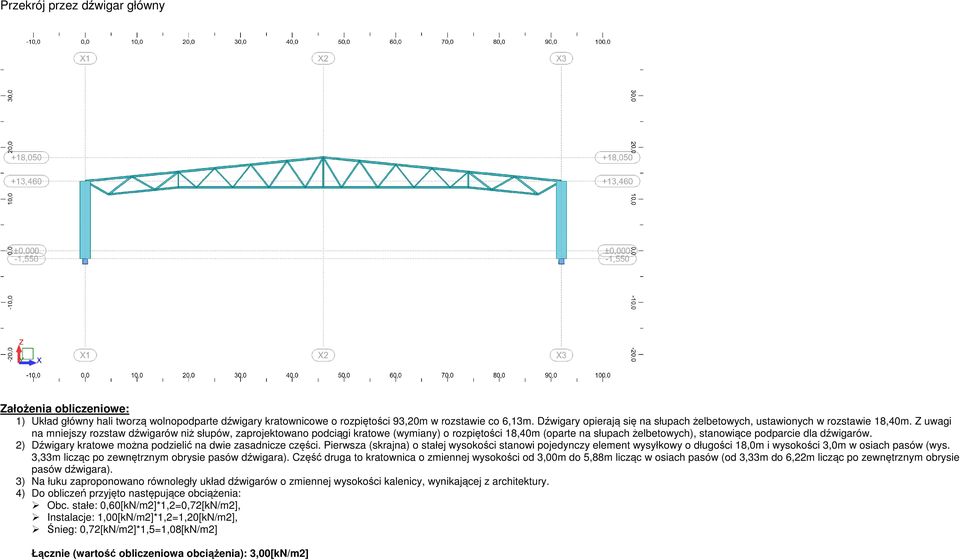

15 Przekrój przez dźwigar główny Założenia obliczeniowe: 1) Układ główny hali tworzą wolnopodparte dźwigary kratownicowe o rozpiętości 93,20m w rozstawie co 6,13m. Dźwigary opierają się na słupach żelbetowych, ustawionych w rozstawie 18,40m. Z uwagi na mniejszy rozstaw dźwigarów niż słupów, zaprojektowano podciągi kratowe (wymiany) o rozpiętości 18,40m (oparte na słupach żelbetowych), stanowiące podparcie dla dźwigarów. 2) Dźwigary kratowe można podzielić na dwie zasadnicze części. Pierwsza (skrajna) o stałej wysokości stanowi pojedynczy element wysyłkowy o długości 18,0m i wysokości 3,0m w osiach pasów (wys. 3,33m licząc po zewnętrznym obrysie pasów dźwigara). Część druga to kratownica o zmiennej wysokości od 3,00m do 5,88m licząc w osiach pasów (od 3,33m do 6,22m licząc po zewnętrznym obrysie pasów dźwigara). 3) Na łuku zaproponowano równoległy układ dźwigarów o zmiennej wysokości kalenicy, wynikającej z architektury. 4) Do obliczeń przyjęto następujące obciążenia: Obc. stałe: 0,60[kN/m2]*1,2=0,72[kN/m2], Instalacje: 1,00[kN/m2]*1,2=1,20[kN/m2], Śnieg: 0,72[kN/m2]*1,5=1,08[kN/m2] Łącznie (wartość obliczeniowa obciążenia): 3,00[kN/m2]

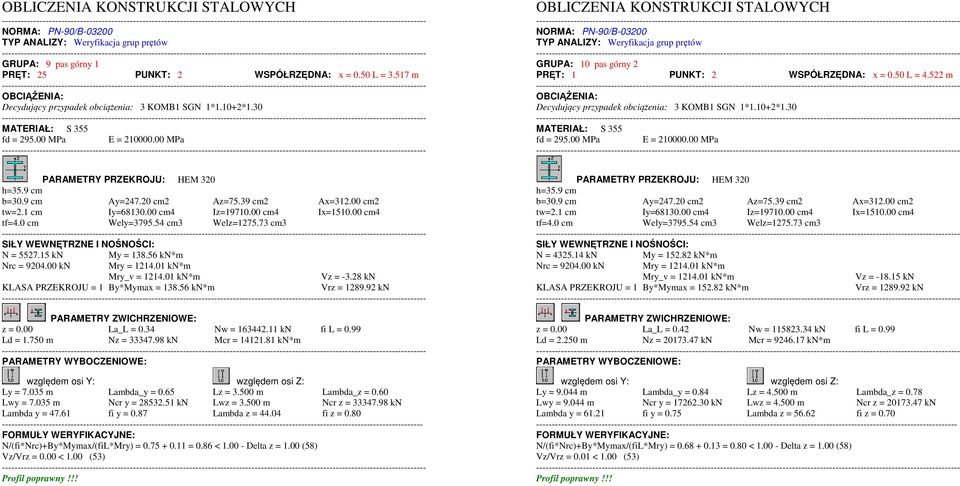

16 OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja grup prętów GRUPA: 9 pas górny 1 PRĘT: 25 PUNKT: 2 WSPÓŁRZĘDNA: x = 0.50 L = m OBCIĄŻENIA: Decydujący przypadek obciążenia: 3 KOMB1 SGN 1*1.10+2*1.30 MATERIAŁ: S 355 fd = MPa E = MPa OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja grup prętów GRUPA: 10 pas górny 2 PRĘT: 1 PUNKT: 2 WSPÓŁRZĘDNA: x = 0.50 L = m OBCIĄŻENIA: Decydujący przypadek obciążenia: 3 KOMB1 SGN 1*1.10+2*1.30 MATERIAŁ: S 355 fd = MPa E = MPa PARAMETRY PRZEKROJU: HEM 320 h=35.9 cm b=30.9 cm Ay= cm2 Az=75.39 cm2 Ax= cm2 tw=2.1 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=4.0 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = kn*m Nrc = kn Mry = kn*m Mry_v = kn*m Vz = kn KLASA PRZEKROJU = 1 By*Mymax = kn*m Vrz = kn PARAMETRY ZWICHRZENIOWE: z = 0.00 La_L = 0.34 Nw = kn fi L = 0.99 Ld = m Nz = kn Mcr = kn*m PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: Ly = m Lambda_y = 0.65 Lz = m Lambda_z = 0.60 Lwy = m Ncr y = kn Lwz = m Ncr z = kn Lambda y = fi y = 0.87 Lambda z = fi z = FORMUŁY WERYFIKACYJNE: N/(fi*Nrc)+By*Mymax/(fiL*Mry) = = 0.86 < Delta z = 1.00 (58) Vz/Vrz = 0.00 < 1.00 (53) Profil poprawny!!! PARAMETRY PRZEKROJU: HEM 320 h=35.9 cm b=30.9 cm Ay= cm2 Az=75.39 cm2 Ax= cm2 tw=2.1 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=4.0 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = kn*m Nrc = kn Mry = kn*m Mry_v = kn*m Vz = kn KLASA PRZEKROJU = 1 By*Mymax = kn*m Vrz = kn PARAMETRY ZWICHRZENIOWE: z = 0.00 La_L = 0.42 Nw = kn fi L = 0.99 Ld = m Nz = kn Mcr = kn*m PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: Ly = m Lambda_y = 0.84 Lz = m Lambda_z = 0.78 Lwy = m Ncr y = kn Lwz = m Ncr z = kn Lambda y = fi y = 0.75 Lambda z = fi z = FORMUŁY WERYFIKACYJNE: N/(fi*Nrc)+By*Mymax/(fiL*Mry) = = 0.80 < Delta z = 1.00 (58) Vz/Vrz = 0.01 < 1.00 (53) Profil poprawny!!!

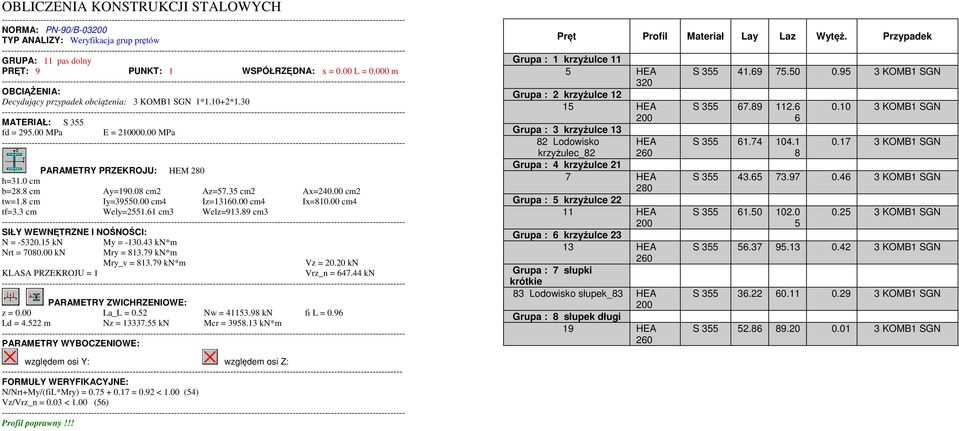

17 OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja grup prętów GRUPA: 11 pas dolny PRĘT: 9 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = m OBCIĄŻENIA: Decydujący przypadek obciążenia: 3 KOMB1 SGN 1*1.10+2*1.30 MATERIAŁ: S 355 fd = MPa E = MPa PARAMETRY PRZEKROJU: HEM 280 h=31.0 cm b=28.8 cm Ay= cm2 Az=57.35 cm2 Ax= cm2 tw=1.8 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=3.3 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = kn*m Nrt = kn Mry = kn*m Mry_v = kn*m Vz = kn KLASA PRZEKROJU = 1 Vrz_n = kn PARAMETRY ZWICHRZENIOWE: z = 0.00 La_L = 0.52 Nw = kn fi L = 0.96 Ld = m Nz = kn Mcr = kn*m PARAMETRY WYBOCZENIOWE: Pręt Profil Materiał Lay Laz Wytęż. Przypadek Grupa : 1 krzyżulce 11 5 HEA 320 Grupa : 2 krzyżulce HEA Grupa : 3 krzyżulce Lodowisko krzyżulec_ HEA 260 Grupa : 4 krzyżulce 21 7 HEA 280 Grupa : 5 krzyżulce HEA 200 Grupa : 6 krzyżulce HEA 260 Grupa : 7 słupki krótkie 83 Lodowisko słupek_83 HEA 200 Grupa : 8 słupek długi 19 HEA 260 S KOMB1 SGN S S KOMB1 SGN KOMB1 SGN S KOMB1 SGN S KOMB1 SGN S KOMB1 SGN S KOMB1 SGN S KOMB1 SGN względem osi Y: względem osi Z: FORMUŁY WERYFIKACYJNE: N/Nrt+My/(fiL*Mry) = = 0.92 < 1.00 (54) Vz/Vrz_n = 0.03 < 1.00 (56) Profil poprawny!!!
