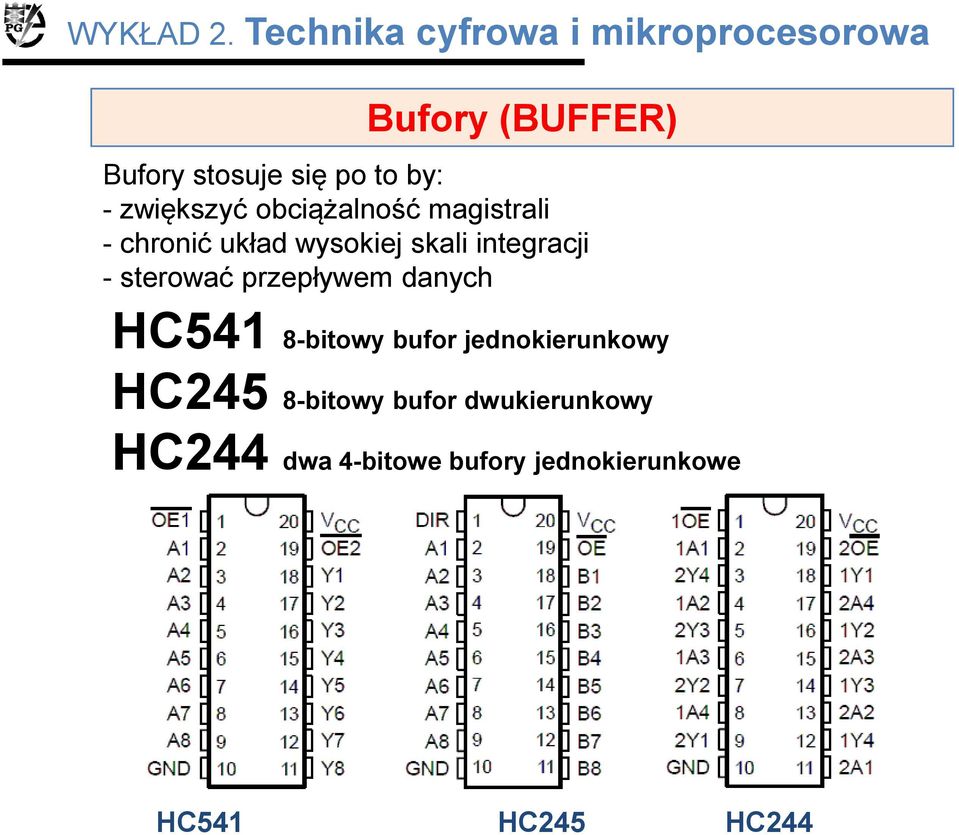

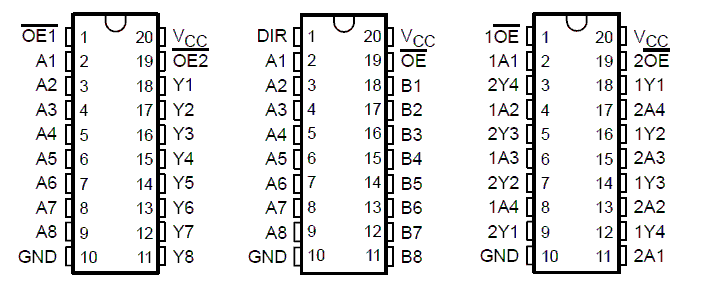

1 Bufory (BUFFER) Bufory stosuje się po to by: - zwiększyć obciążalność magistrali - chronić układ wysokiej skali integracji - sterować przepływem danych HC541 8-bitowy bufor jednokierunkowy HC245 8-bitowy bufor dwukierunkowy HC244 dwa 4-bitowe bufory jednokierunkowe HC541 HC245 HC244

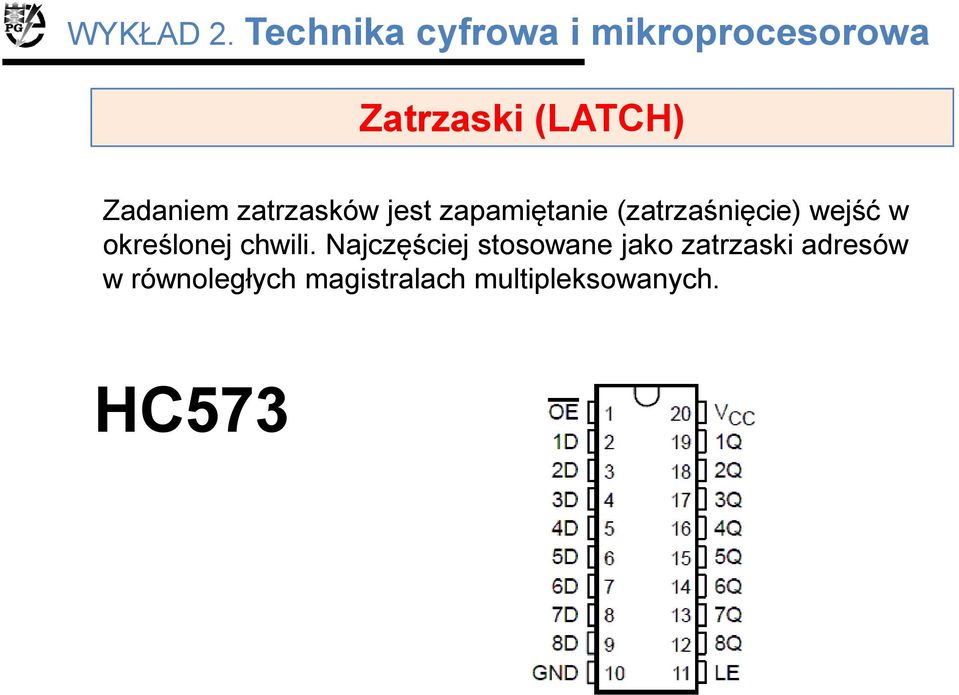

2 Zatrzaski (LATCH) Zadaniem zatrzasków jest zapamiętanie (zatrzaśnięcie) wejść w określonej chwili. Najczęściej stosowane jako zatrzaski adresów w równoległych magistralach multipleksowanych. HC573

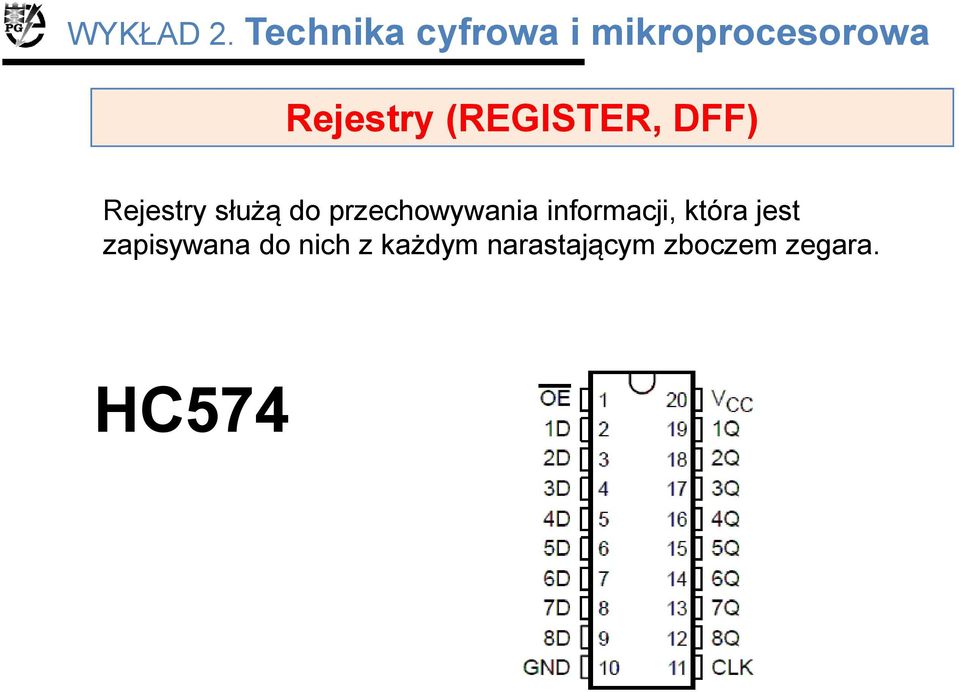

3 Rejestry (REGISTER, DFF) Rejestry służą do przechowywania informacji, która jest zapisywana do nich z każdym narastającym zboczem zegara. HC574

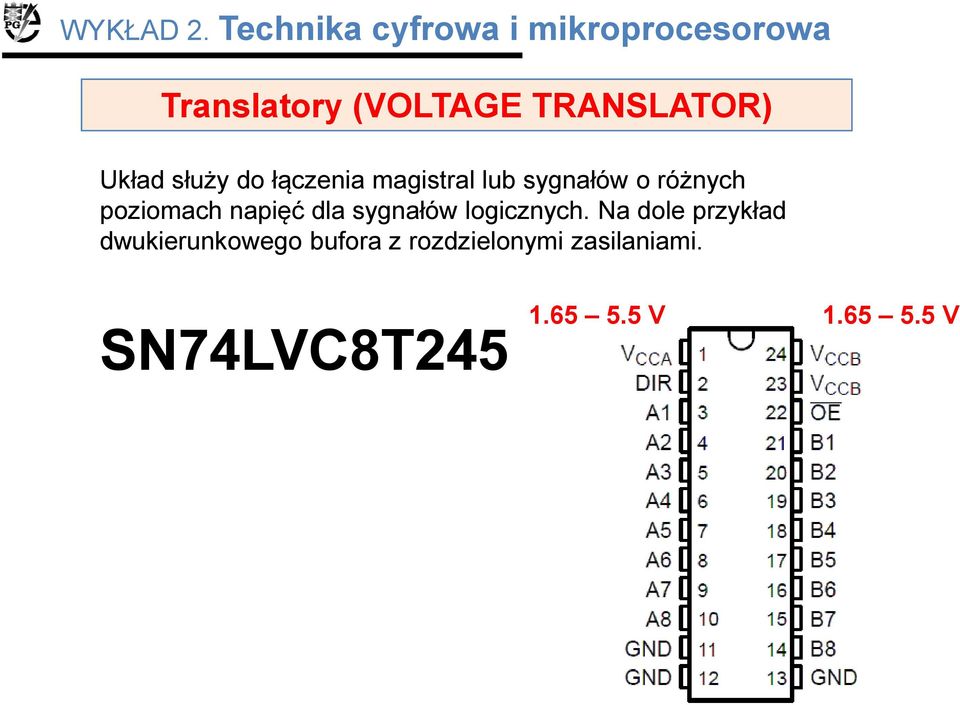

4 Translatory (VOLTAGE TRANSLATOR) Układ służy do łączenia magistral lub sygnałów o różnych poziomach napięć dla sygnałów logicznych. Na dole przykład dwukierunkowego bufora z rozdzielonymi zasilaniami. SN74LVC8T V V

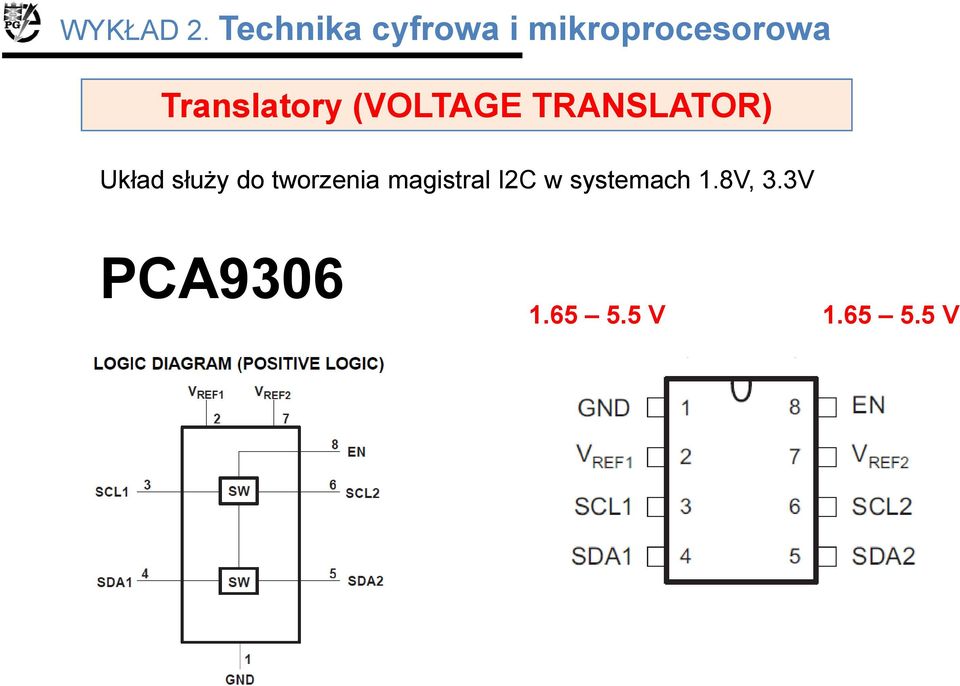

5 Translatory (VOLTAGE TRANSLATOR) Układ służy do tworzenia magistral I2C w systemach 1.8V, 3.3V PCA V V

6 Translatory (VOLTAGE TRANSLATOR) Układ służy do tworzenia magistral SPI w systemach 1.8V, 3.3V SN74AVC4T V V

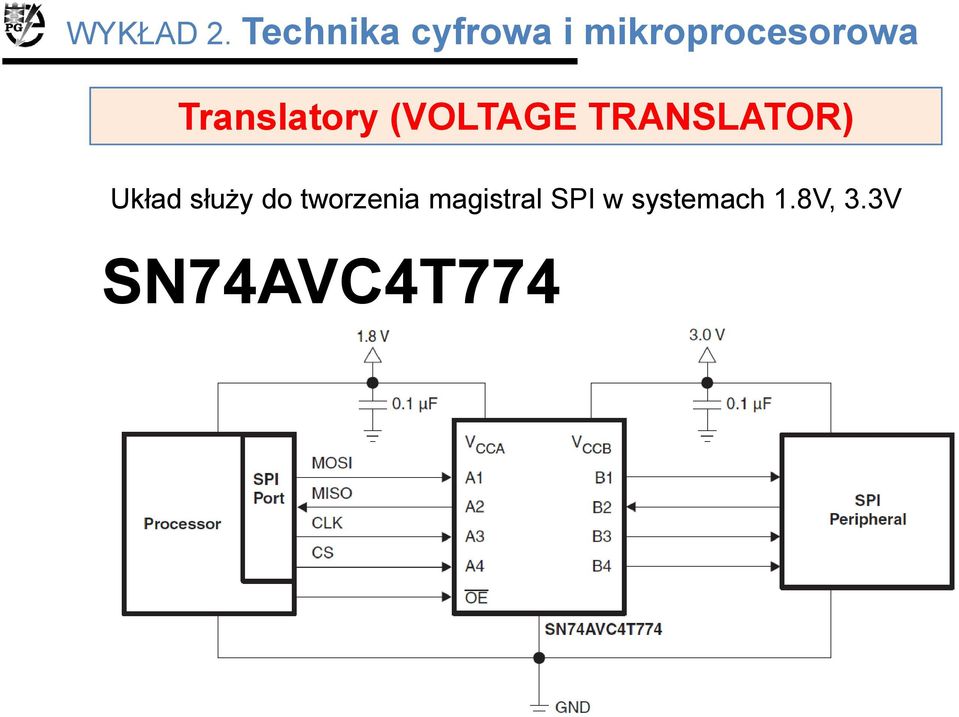

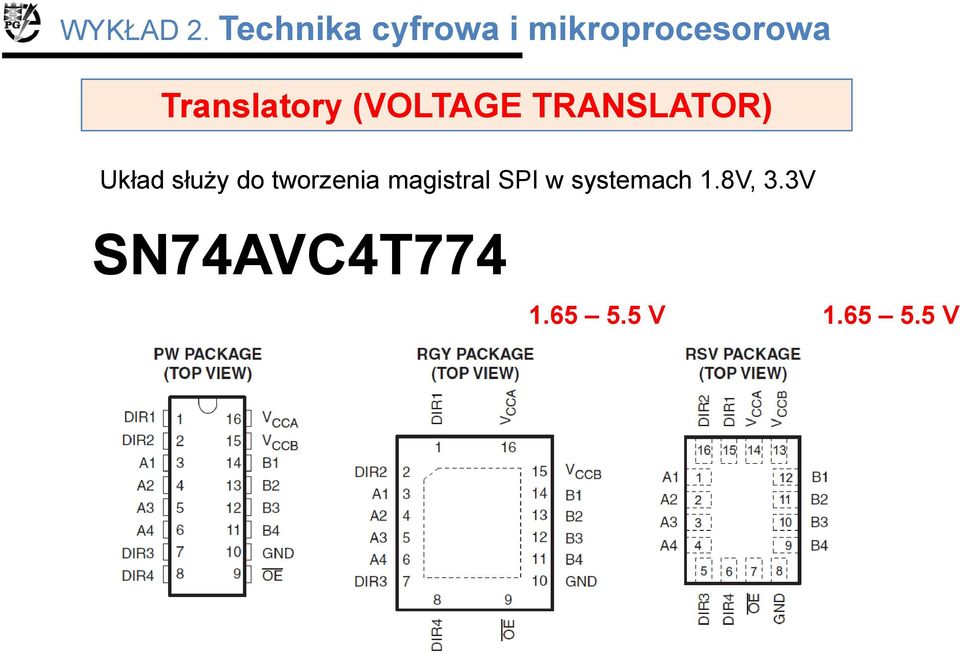

7 Translatory (VOLTAGE TRANSLATOR) Układ służy do tworzenia magistral SPI w systemach 1.8V, 3.3V SN74AVC4T774

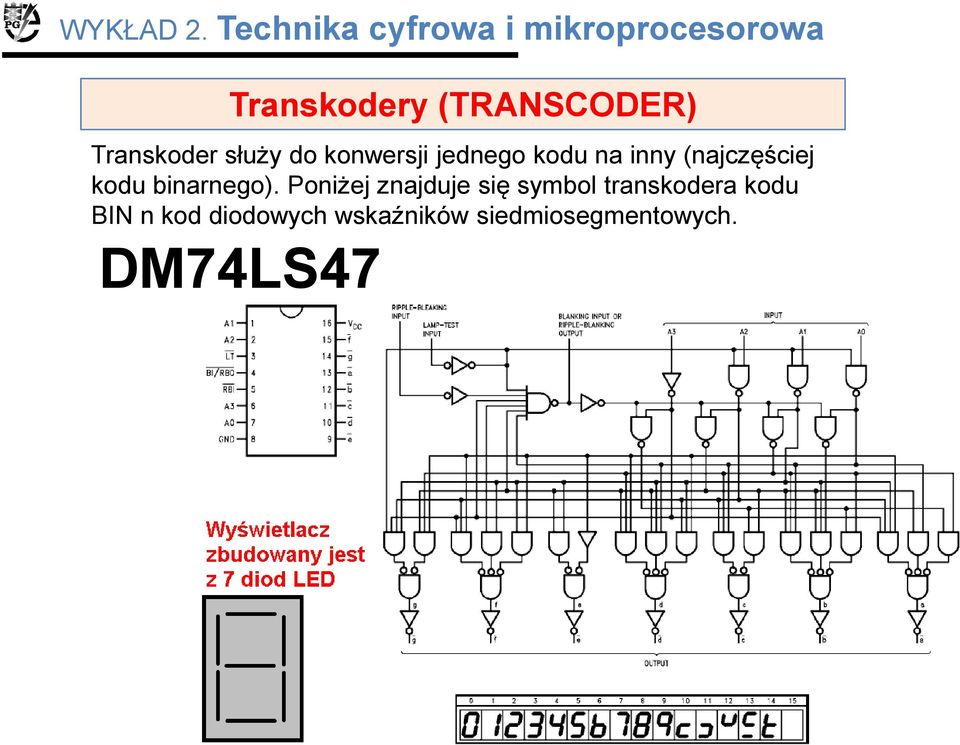

8 Transkodery (TRANSCODER) Transkoder służy do konwersji jednego kodu na inny (najczęściej kodu binarnego). Poniżej znajduje się symbol transkodera kodu BIN n kod diodowych wskaźników siedmiosegmentowych. DM74LS47

9 Przełączniki sygnałów analogowych (ANALOG BUS SWITCHES) Przełączanie torów USB Selekcja wzmocnienia Wybór gniazd Sprzęt audio

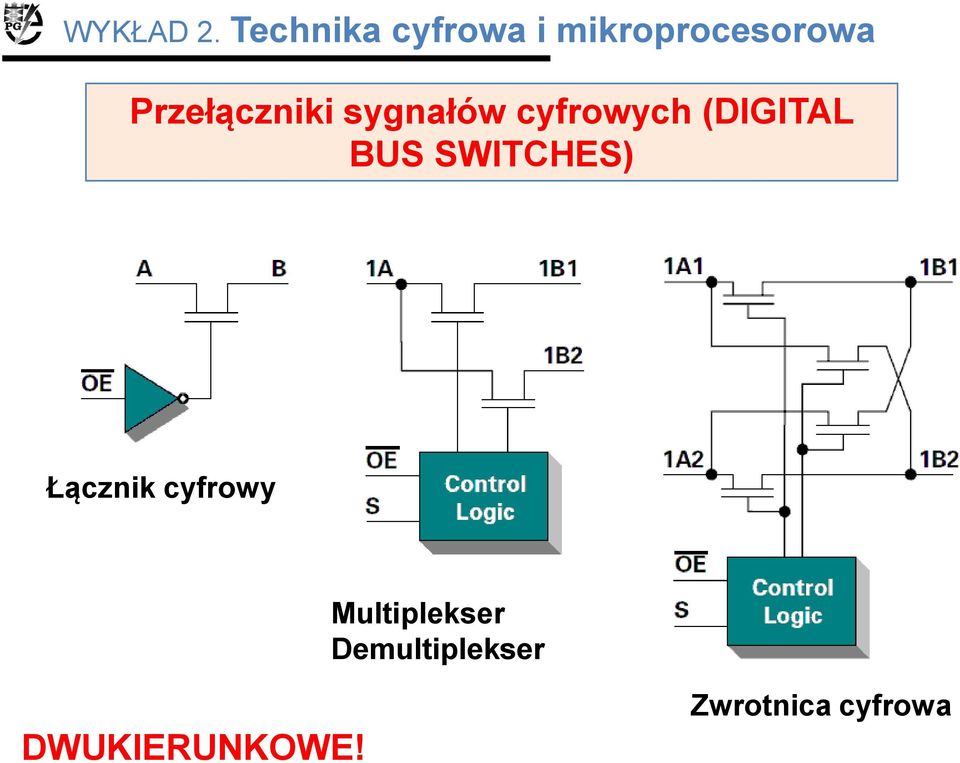

10 Przełączniki sygnałów cyfrowych (DIGITAL BUS SWITCHES) Łącznik cyfrowy Multiplekser Demultiplekser DWUKIERUNKOWE! Zwrotnica cyfrowa

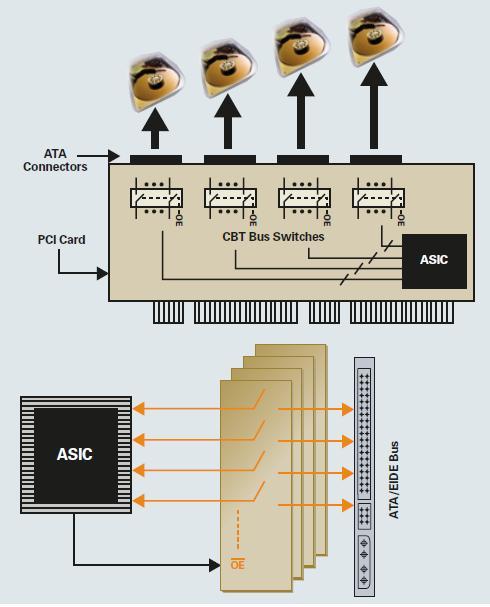

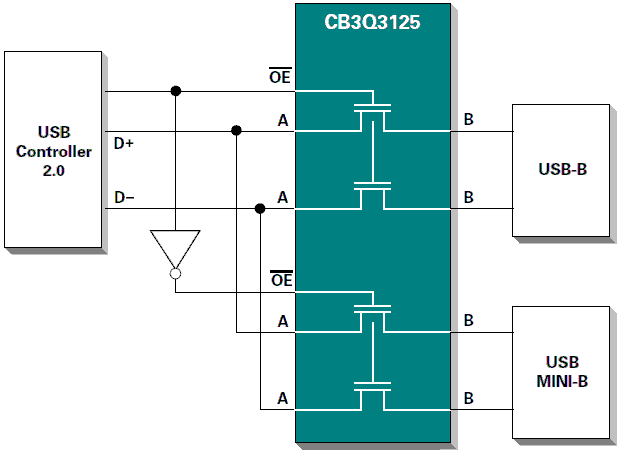

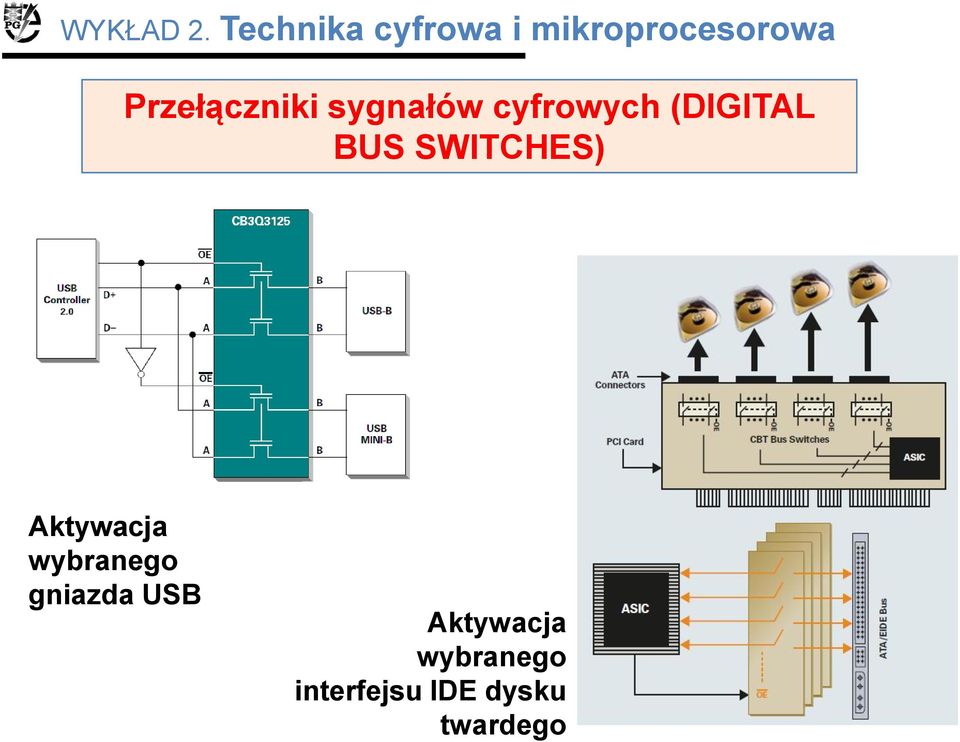

11 Przełączniki sygnałów cyfrowych (DIGITAL BUS SWITCHES) Aktywacja wybranego gniazda USB Aktywacja wybranego interfejsu IDE dysku twardego

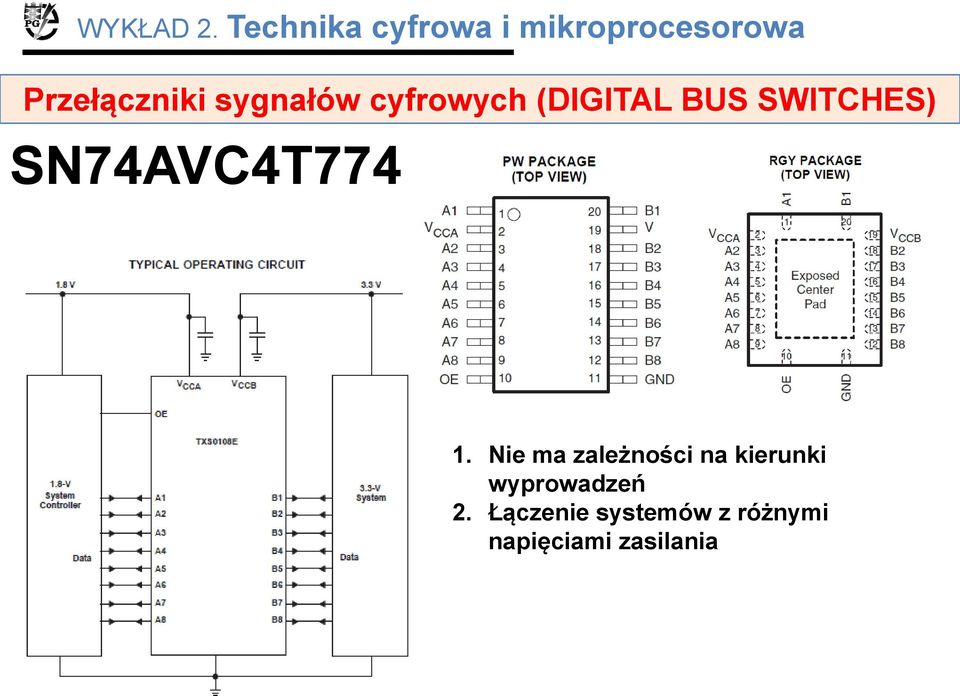

12 Przełączniki sygnałów cyfrowych (DIGITAL BUS SWITCHES) SN74AVC4T Nie ma zależności na kierunki wyprowadzeń 2. Łączenie systemów z różnymi napięciami zasilania

13 Przełączniki sygnałów cyfrowych (DIGITAL BUS SWITCHES) SN74CB3T Nie ma zależności na kierunki wyprowadzeń 2. Łączenie systemów z różnymi napięciami zasilania

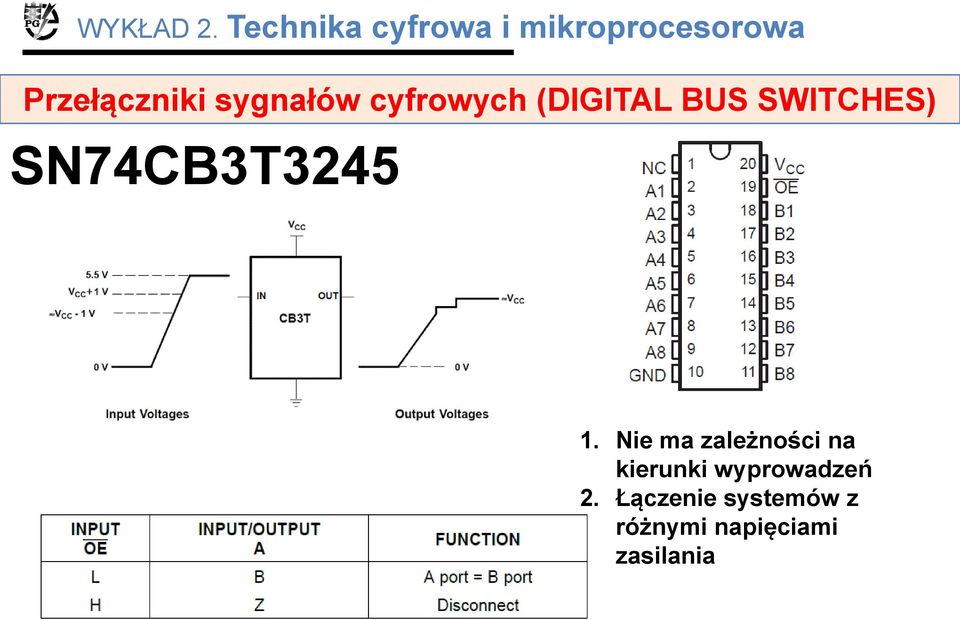

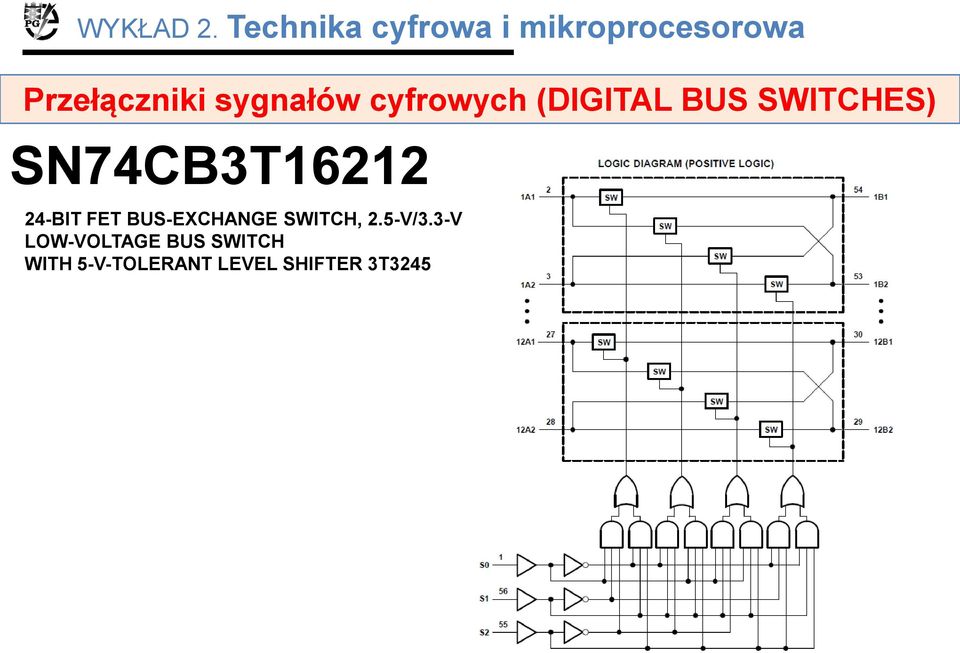

14 Przełączniki sygnałów cyfrowych (DIGITAL BUS SWITCHES) SN74CB3T BIT FET BUS-EXCHANGE SWITCH, 2.5-V/3.3-V LOW-VOLTAGE BUS SWITCH WITH 5-V-TOLERANT LEVEL SHIFTER 3T3245

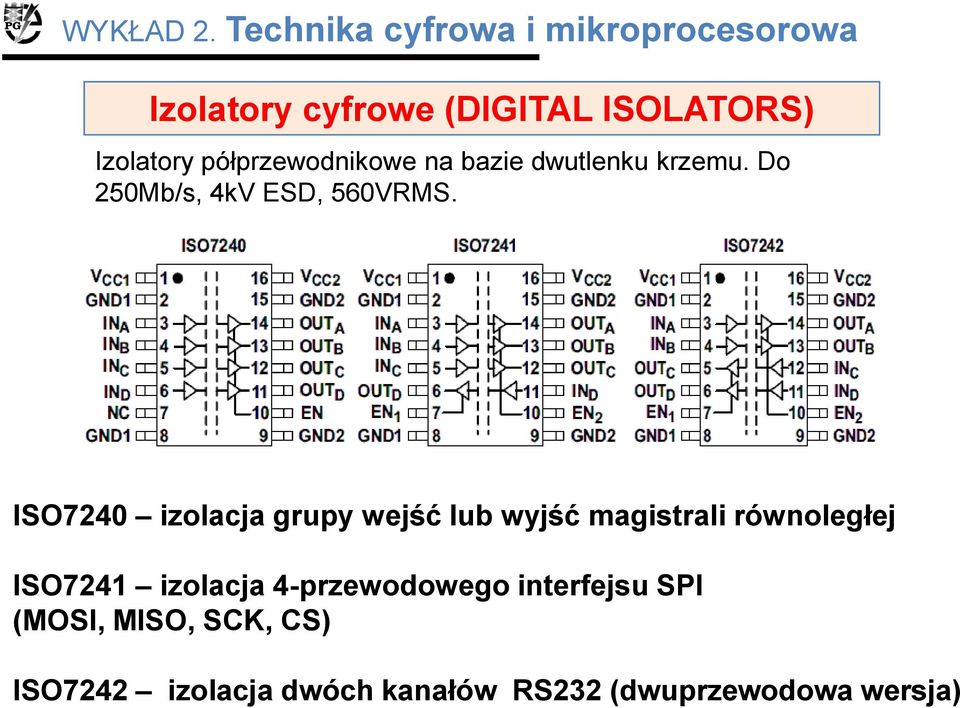

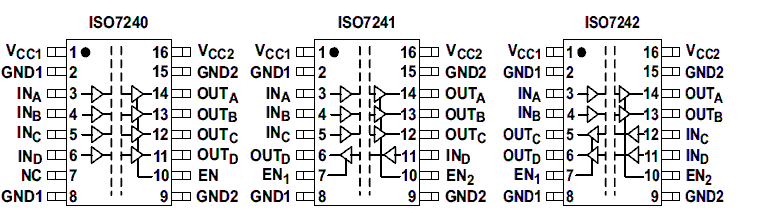

15 Izolatory cyfrowe (DIGITAL ISOLATORS) Izolatory półprzewodnikowe na bazie dwutlenku krzemu. Do 250Mb/s, 4kV ESD, 560VRMS. ISO7240 izolacja grupy wejść lub wyjść magistrali równoległej ISO7241 izolacja 4-przewodowego interfejsu SPI (MOSI, MISO, SCK, CS) ISO7242 izolacja dwóch kanałów RS232 (dwuprzewodowa wersja)

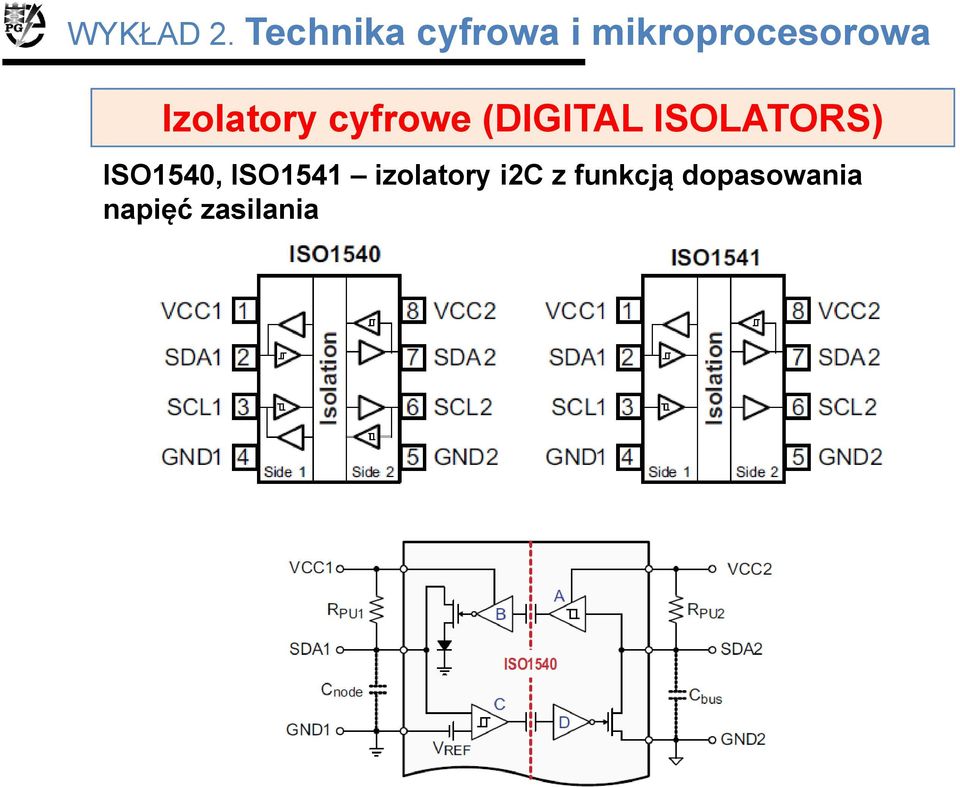

16 Izolatory cyfrowe (DIGITAL ISOLATORS) ISO1540, ISO1541 izolatory i2c z funkcją dopasowania napięć zasilania

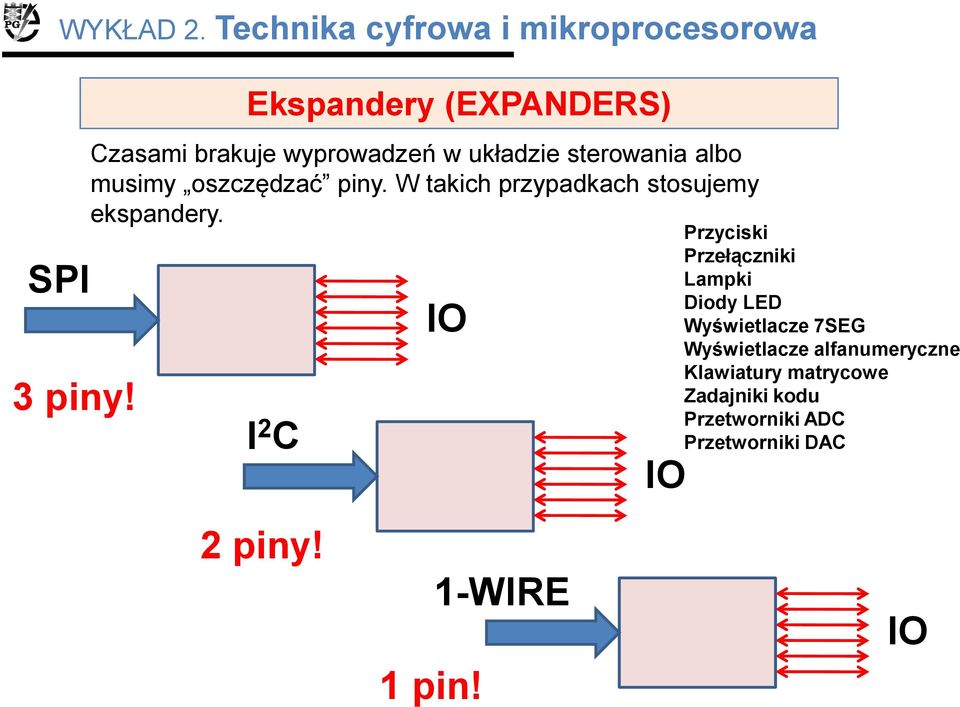

17 SPI 3 piny! Ekspandery (EXPANDERS) Czasami brakuje wyprowadzeń w układzie sterowania albo musimy oszczędzać piny. W takich przypadkach stosujemy ekspandery. I 2 C IO IO Przyciski Przełączniki Lampki Diody LED Wyświetlacze 7SEG Wyświetlacze alfanumeryczne Klawiatury matrycowe Zadajniki kodu Przetworniki ADC Przetworniki DAC 2 piny! 1 pin! 1-WIRE IO

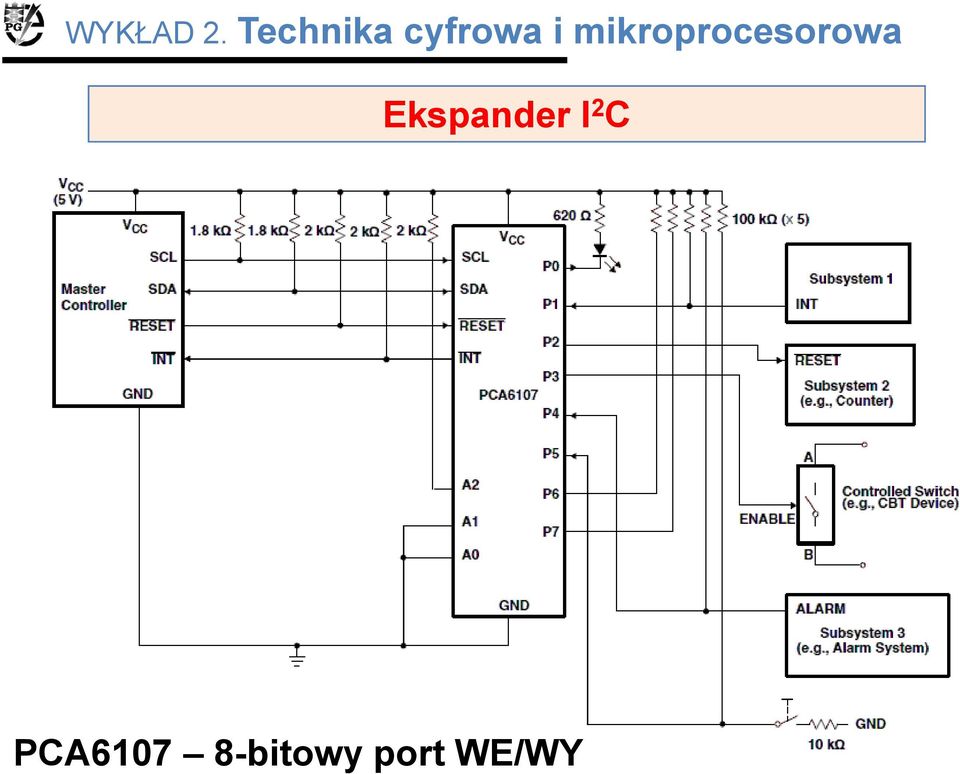

18 Ekspander I 2 C PCA bitowy port WE/WY

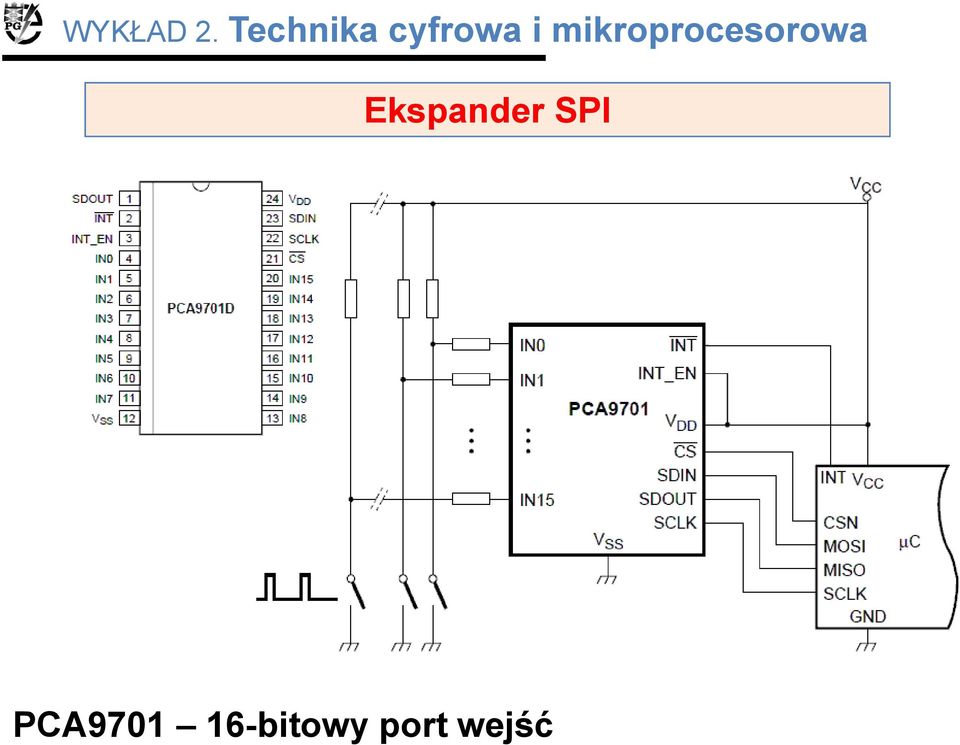

19 Ekspander SPI PCA bitowy port wejść

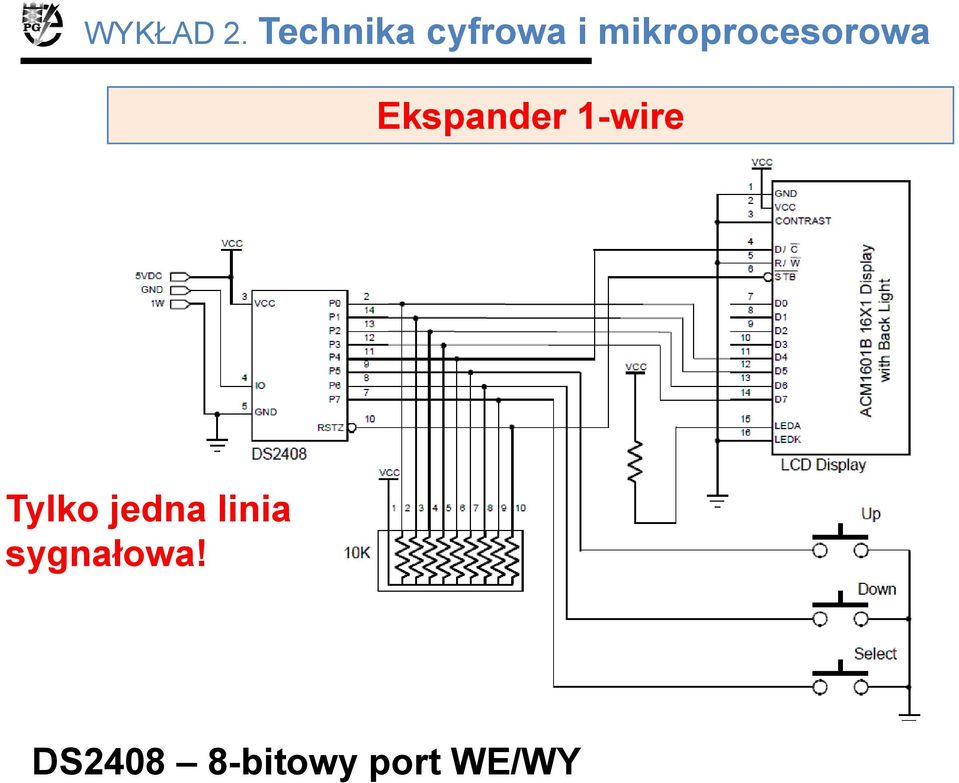

20 Ekspander 1-wire Tylko jedna linia sygnałowa! DS bitowy port WE/WY

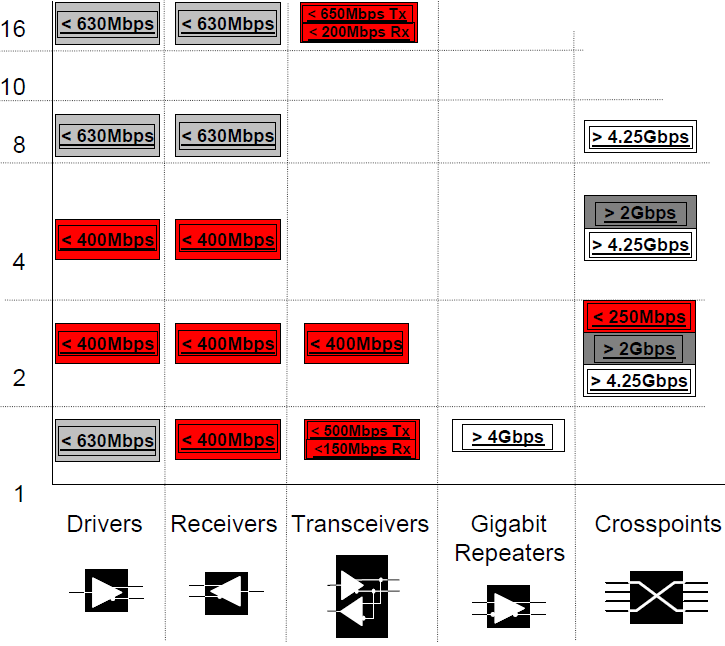

21 Układy szeregowej transmisji różnicowej

22 Odbiorniki czyli konwertery LVDS-LVCMOS/LVTTL

23 Układy szeregowej transmisji dwukierunkowej różnicowej

24 Układy uniwersalne szeregowej transmisji różnicowej Układ może być wykorzystany do realizacji transmisji synchronicznej dwukierunkowej.

25 Układy SER-DES: ekspandery różnicowe

26 Dekodery 1 z N (DECODER) Najczęściej wejście dekodera połączone jest z szyną adresową systemu. Każde urządzenie posiada swój niepowtarzalny adres. Dekodery służą do generacji sygnału aktywacji tego urządzenia. HC138 HC139 Dekoder 1 z 8 2 dekodery 1 z 4
