1 GRUNDFOS INSTRUCTIONS Unilift KP 150, KP 250, KP 350 Installation and operating instructions

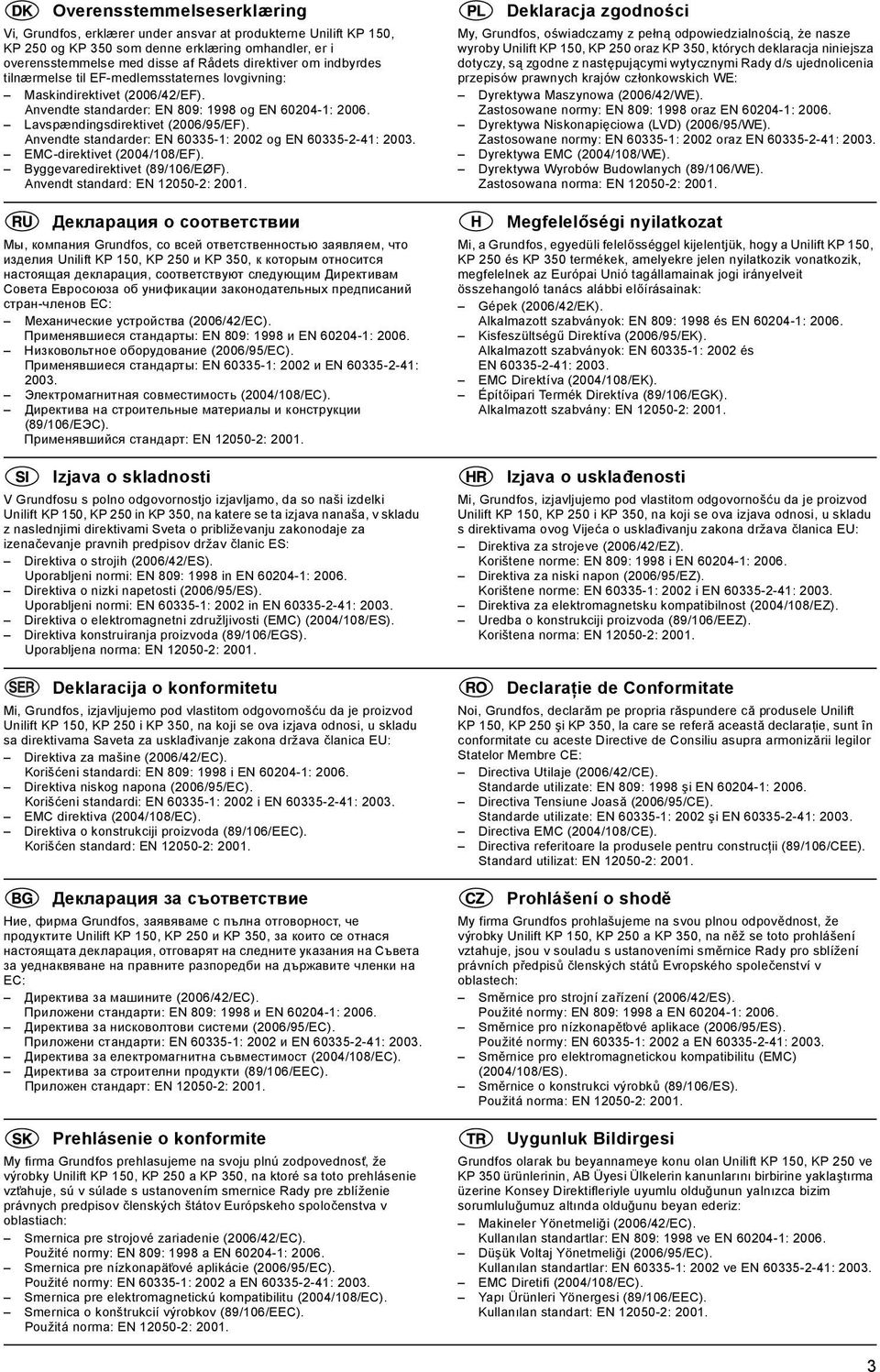

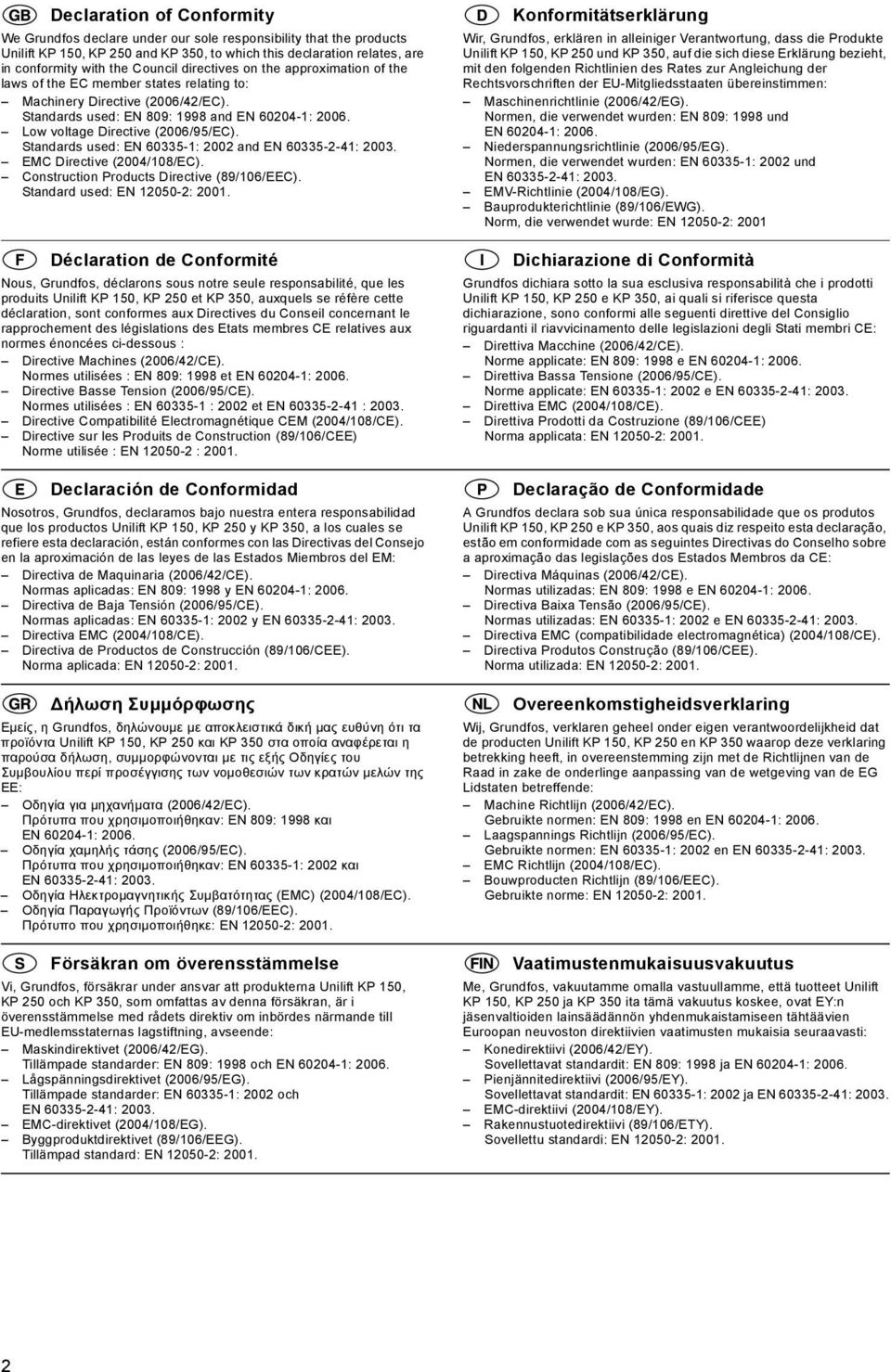

2 Declaration of Conformity We Grundfos declare under our sole responsibility that the products Unilift KP 150, KP 250 and KP 350, to which this declaration relates, are in conformity with the Council directives on the approximation of the laws of the EC member states relating to: Machinery Directive (2006/42/EC). Standards used: EN 809: 1998 and EN : Low voltage Directive (2006/95/EC). Standards used: EN : 2002 and EN : EMC Directive (2004/108/EC). Construction Products Directive (89/106/EEC). Standard used: EN : Déclaration de Conformité Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits Unilift KP 150, KP 250 et KP 350, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Directive Machines (2006/42/CE). Normes utilisées : EN 809: 1998 et EN : Directive Basse Tension (2006/95/CE). Normes utilisées : EN : 2002 et EN : Directive Compatibilité Electromagnétique CEM (2004/108/CE). Directive sur les Produits de Construction (89/106/CEE) Norme utilisée : EN : Declaración de Conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos Unilift KP 150, KP 250 y KP 350, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Directiva de Maquinaria (2006/42/CE). Normas aplicadas: EN 809: 1998 y EN : Directiva de Baja Tensión (2006/95/CE). Normas aplicadas: EN : 2002 y EN : Directiva EMC (2004/108/CE). Directiva de Productos de Construcción (89/106/CEE). Norma aplicada: EN : Δήλωση Συμμόρφωσης Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα Unilift KP 150, KP 250 και KP 350 στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία για μηχανήματα (2006/42/EC). Πρότυπα που χρησιμοποιήθηκαν: EN 809: 1998 και EN : Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπα που χρησιμοποιήθηκαν: EN : 2002 και EN : Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Οδηγία Παραγωγής Προϊόντων (89/106/EEC). Πρότυπο που χρησιμοποιήθηκε: EN : Försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna Unilift KP 150, KP 250 och KP 350, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Maskindirektivet (2006/42/EG). Tillämpade standarder: EN 809: 1998 och EN : Lågspänningsdirektivet (2006/95/EG). Tillämpade standarder: EN : 2002 och EN : EMC-direktivet (2004/108/EG). Byggproduktdirektivet (89/106/EEG). Tillämpad standard: EN : Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte Unilift KP 150, KP 250 und KP 350, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: Maschinenrichtlinie (2006/42/EG). Normen, die verwendet wurden: EN 809: 1998 und EN : Niederspannungsrichtlinie (2006/95/EG). Normen, die verwendet wurden: EN : 2002 und EN : EMV-Richtlinie (2004/108/EG). Bauprodukterichtlinie (89/106/EWG). Norm, die verwendet wurde: EN : 2001 Dichiarazione di Conformità Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti Unilift KP 150, KP 250 e KP 350, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (2006/42/CE). Norme applicate: EN 809: 1998 e EN : Direttiva Bassa Tensione (2006/95/CE). Norme applicate: EN : 2002 e EN : Direttiva EMC (2004/108/CE). Direttiva Prodotti da Costruzione (89/106/CEE) Norma applicata: EN : Declaração de Conformidade A Grundfos declara sob sua única responsabilidade que os produtos Unilift KP 150, KP 250 e KP 350, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (2006/42/CE). Normas utilizadas: EN 809: 1998 e EN : Directiva Baixa Tensão (2006/95/CE). Normas utilizadas: EN : 2002 e EN : Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Directiva Produtos Construção (89/106/CEE). Norma utilizada: EN : Overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten Unilift KP 150, KP 250 en KP 350 waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Machine Richtlijn (2006/42/EC). Gebruikte normen: EN 809: 1998 en EN : Laagspannings Richtlijn (2006/95/EC). Gebruikte normen: EN : 2002 en EN : EMC Richtlijn (2004/108/EC). Bouwproducten Richtlijn (89/106/EEC). Gebruikte norme: EN : Vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuotteet Unilift KP 150, KP 250 ja KP 350 ita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti: Konedirektiivi (2006/42/EY). Sovellettavat standardit: EN 809: 1998 ja EN : Pienjännitedirektiivi (2006/95/EY). Sovellettavat standardit: EN : 2002 ja EN : EMC-direktiivi (2004/108/EY). Rakennustuotedirektiivi (89/106/ETY). Sovellettu standardi: EN :

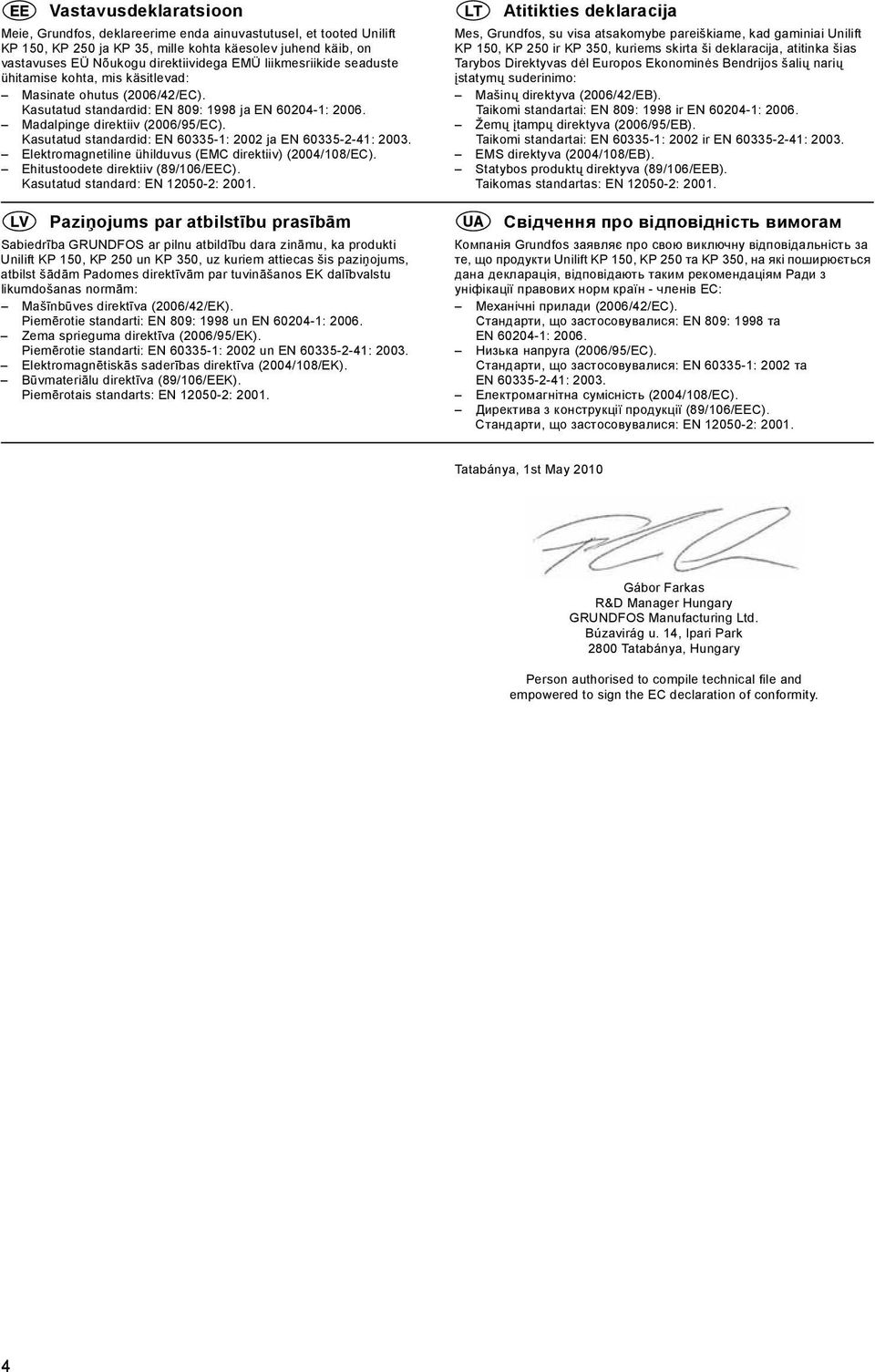

3 Overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne Unilift KP 150, KP 250 og KP 350 som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Maskindirektivet (2006/42/EF). Anvendte standarder: EN 809: 1998 og EN : Lavspændingsdirektivet (2006/95/EF). Anvendte standarder: EN : 2002 og EN : EMC-direktivet (2004/108/EF). Byggevaredirektivet (89/106/EØF). Anvendt standard: EN : Декларация о соответствии Мы, компания Grundfos, со всей ответственностью заявляем, что изделия Unilift KP 150, KP 250 и KP 350, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Механические устройства (2006/42/ЕС). Применявшиеся стандарты: EN 809: 1998 и EN : Низковольтное оборудование (2006/95/EC). Применявшиеся стандарты: EN : 2002 и EN : Электромагнитная совместимость (2004/108/EC). Директива на строительные материалы и конструкции (89/106/ЕЭС). Применявшийся стандарт: EN : Izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki Unilift KP 150, KP 250 in KP 350, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o strojih (2006/42/ES). Uporabljeni normi: EN 809: 1998 in EN : Direktiva o nizki napetosti (2006/95/ES). Uporabljeni normi: EN : 2002 in EN : Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). Direktiva konstruiranja proizvoda (89/106/EGS). Uporabljena norma: EN : Deklaracija o konformitetu Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod Unilift KP 150, KP 250 i KP 350, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva za mašine (2006/42/EC). Korišćeni standardi: EN 809: 1998 i EN : Direktiva niskog napona (2006/95/EC). Korišćeni standardi: EN : 2002 i EN : EMC direktiva (2004/108/EC). Direktiva o konstrukciji proizvoda (89/106/EEC). Korišćen standard: EN : Декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктите Unilift KP 150, KP 250 и KP 350, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за машините (2006/42/EC). Приложени стандарти: EN 809: 1998 и EN : Директива за нисковолтови системи (2006/95/EC). Приложени стандарти: EN : 2002 и EN : Директива за електромагнитна съвместимост (2004/108/EC). Директива за строителни продукти (89/106/EEC). Приложен стандарт: EN : Prehlásenie o konformite My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobky Unilift KP 150, KP 250 a KP 350, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre strojové zariadenie (2006/42/EC). Použité normy: EN 809: 1998 a EN : Smernica pre nízkonapät ové aplikácie (2006/95/EC). Použité normy: EN : 2002 a EN : Smernica pre elektromagnetickú kompatibilitu (2004/108/EC). Smernica o konštrukcií výrobkov (89/106/EEC). Použitá norma: EN : Deklaracja zgodności My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby Unilift KP 150, KP 250 oraz KP 350, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (2006/42/WE). Zastosowane normy: EN 809: 1998 oraz EN : Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowane normy: EN : 2002 oraz EN : Dyrektywa EMC (2004/108/WE). Dyrektywa Wyrobów Budowlanych (89/106/WE). Zastosowana norma: EN : Megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a Unilift KP 150, KP 250 és KP 350 termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabványok: EN 809: 1998 és EN : Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabványok: EN : 2002 és EN : EMC Direktíva (2004/108/EK). Építőipari Termék Direktíva (89/106/EGK). Alkalmazott szabvány: EN : Izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod Unilift KP 150, KP 250 i KP 350, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za strojeve (2006/42/EZ). Korištene norme: EN 809: 1998 i EN : Direktiva za niski napon (2006/95/EZ). Korištene norme: EN : 2002 i EN : Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Uredba o konstrukciji proizvoda (89/106/EEZ). Korištena norma: EN : Declaraţie de Conformitate Noi, Grundfos, declarăm pe propria răspundere că produsele Unilift KP 150, KP 250 şi KP 350, la care se referă această declaraţie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizării legilor Statelor Membre CE: Directiva Utilaje (2006/42/CE). Standarde utilizate: EN 809: 1998 şi EN : Directiva Tensiune Joasă (2006/95/CE). Standarde utilizate: EN : 2002 şi EN : Directiva EMC (2004/108/CE). Directiva referitoare la produsele pentru construcţii (89/106/CEE). Standard utilizat: EN : Prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky Unilift KP 150, KP 250 a KP 350, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro strojní zařízení (2006/42/ES). Použité normy: EN 809: 1998 a EN : Směrnice pro nízkonapět ové aplikace (2006/95/ES). Použité normy: EN : 2002 a EN : Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Směrnice o konstrukci výrobků (89/106/ES). Použitá norma: EN : Uygunluk Bildirgesi Grundfos olarak bu beyannameye konu olan Unilift KP 150, KP 250 ve KP 350 ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Makineler Yönetmeliği (2006/42/EC). Kullanılan standartlar: EN 809: 1998 ve EN : Düşük Voltaj Yönetmeliği (2006/95/EC). Kullanılan standartlar: EN : 2002 ve EN : EMC Diretifi (2004/108/EC). Yapı Ürünleri Yönergesi (89/106/EEC). Kullanılan standart: EN :
4 Vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et tooted Unilift KP 150, KP 250 ja KP 35, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinate ohutus (2006/42/EC). Kasutatud standardid: EN 809: 1998 ja EN : Madalpinge direktiiv (2006/95/EC). Kasutatud standardid: EN : 2002 ja EN : Elektromagnetiline ühilduvus (EMC direktiiv) (2004/108/EC). Ehitustoodete direktiiv (89/106/EEC). Kasutatud standard: EN : Paziņojums par atbilstību prasībām Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkti Unilift KP 150, KP 250 un KP 350, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Mašīnbūves direktīva (2006/42/EK). Piemērotie standarti: EN 809: 1998 un EN : Zema sprieguma direktīva (2006/95/EK). Piemērotie standarti: EN : 2002 un EN : Elektromagnētiskās saderības direktīva (2004/108/EK). Būvmateriālu direktīva (89/106/EEK). Piemērotais standarts: EN : Atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai Unilift KP 150, KP 250 ir KP 350, kuriems skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Mašinų direktyva (2006/42/EB). Taikomi standartai: EN 809: 1998 ir EN : Žemų įtampų direktyva (2006/95/EB). Taikomi standartai: EN : 2002 ir EN : EMS direktyva (2004/108/EB). Statybos produktų direktyva (89/106/EEB). Taikomas standartas: EN : Свідчення про відповідність вимогам Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукти Unilift KP 150, KP 250 та KP 350, на які поширюється дана декларація, відповідають таким рекомендаціям Ради з уніфікації правових норм країн - членів ЕС: Механічні прилади (2006/42/ЕС). Стандарти, що застосовувалися: EN 809: 1998 та EN : Низька напруга (2006/95/EC). Стандарти, що застосовувалися: EN : 2002 та EN : Електромагнітна сумісність (2004/108/EC). Директива з конструкції продукції (89/106/EEC). Стандарти, що застосовувалися: EN : Tatabánya, 1st May 2010 Gábor Farkas R&D Manager Hungary GRUNDFOS Manufacturing Ltd. Búzavirág u. 14, Ipari Park 2800 Tatabánya, Hungary Person authorised to compile technical file and empowered to sign the EC declaration of conformity. 4
5 Unilift KP 150, KP 250, KP 350 Installation and operating instructions 6 Montage- und Betriebsanleitung 14 Notice d'installation et d'entretien 23 Istruzioni di installazione e funzionamento 31 Instrucciones de instalación y funcionamiento 39 Instruções de instalação e funcionamento 47 Οδηγίες εγκατάστασης και λειτουργίας 55 Installatie- en bedieningsinstructies 63 Monterings- och driftsinstruktion 71 Asennus- ja käyttöohjeet 79 Monterings- og driftsinstruktion 87 Instrukcja montażu i eksploatacji 95 Руководство по монтажу и эксплуатации 104 Szerelési és üzemeltetési utasítás 114 Navodila za montažo in obratovanje 122 Montažne i pogonske upute 130 Uputstvo za instalaciju i rad 138 Instrucţiuni de instalare şi utilizare 147 Упътване за монтаж и експлоатация 155 Montážní a provozní návod 164 Návod na montáž a prevádzku 173 Montaj ve kullanım kılavuzu 182 Paigaldus- ja kasutusjuhend 192 Įrengimo ir naudojimo instrukcija 200 Uzstādīšanas un ekspluatācijas instrukcija 208 Інструкції з монтажу та експлуатації 216 5
6 SPIS TREŚCI 1. Wskazówki bezpieczeństwa Strona 1. Wskazówki bezpieczeństwa Informacje ogólne Oznakowanie wskazówek Kwalifikacje i szkolenie personelu Zagrożenia przy nieprzestrzeganiu wskazówek bezpieczeństwa Bezpieczna praca Wskazówki bezpieczeństwa dla użytkownika/obsługującego Wskazówki bezpieczeństwa dla prac konserwacyjnych, przeglądowych imontażowych Samodzielna przebudowa i wykonywanie części zamiennych Niedozwolony sposób eksploatacji Pompy Unilift KP Zastosowanie Tłoczone ciecze Funkcje Warunki pracy Poziom hałasu Montaż Wymagania przestrzeni montażowej Ustawienie pompy Podłączenie króćca tłocznego Poziom ZAŁ./WYŁ Podłączenie elektryczne Praca Unilift KP-A Unilift KP-AV Unilift KP-M Przeglądy Czyszczenie pompy Serwis Przegląd zakłóceń Utylizacja 103 Ostrzeżenie Użycie tego produktu wymaga doświadczenia i wiedzy o produkcie. Osoby o obniżonych zdolnościach fizycznych, sensorycznych lub umysłowych nie mogą używać tego produktu, chyba że są pod nadzorem lub zostały poinstruowane o zasadach użytkowania produktu przez osoby odpowiedzialne za ich bezpieczeństwo. Dzieciom nie wolno używać tego produktu lub się nim bawić. 1.1 Informacje ogólne Niniejsza instrukcja montażu i eksploatacji zawiera zasadnicze wskazówki, jakie należy uwzględniać przy instalowaniu, eksploatacji i konserwacji. Dlatego też winna zostać bezwzględnie przeczytana przez montera i użytkownika przed zamontowaniem i uruchomieniem urządzenia. Musi być też stale dostępna w miejscu użytkowania urządzenia. Należy przestrzegać nie tylko wskazówek bezpieczeństwa podanych w niniejszym rozdziale, ale także innych, specjalnych wskazówek bezpieczeństwa, zamieszczanych w poszczególnych rozdziałach. 1.2 Oznakowanie wskazówek UWAGA RADA Ostrzeżenie Podane w niniejszej instrukcji wskazówki bezpieczeństwa, których nieprzestrzeganie może stworzyć zagrożenie dla życia i zdrowia, oznakowano specjalnie ogólnym symbolem ostrzegawczym "Znak bezpieczeństwa wg DIN 4844-W00". Symbol ten znajduje się przy wskazówkach bezpieczeństwa, których nieprzestrzeganie stwarza zagrożenie dla maszyny lub jej działania. Tu podawane są rady i wskazówki ułatwiające pracę lub zwiększające pewność eksploatacji. Należy przestrzegać również wskazówek umieszczonych bezpośrednio na urządzeniu, takich jak np. strzałek wskazujących kierunek przepływu oznaczeń przyłączy i utrzymywać te oznaczenia w dobrze czytelnym stanie. 1.3 Kwalifikacje i szkolenie personelu Personel wykonujący prace obsługowe, konserwacyjne, przeglądowe i montażowe musi posiadać kwalifikacje konieczne dla tych prac. Użytkownik winien dokładnie uregulować zakres odpowiedzialności, kompetencji i nadzoru nad wykonywaniem tych prac. 1.4 Zagrożenia przy nieprzestrzeganiu wskazówek bezpieczeństwa Nieprzestrzeganie wskazówek bezpieczeństwa może powodować zagrożenia zarówno dla osób, jak i środowiska naturalnego i samego urządzenia. Nieprzestrzeganie wskazówek bezpieczeństwa może ponadto prowadzić do utraty wszelkich praw odszkodowawczych. 95
7 Nieprzestrzeganie wskazówek bezpieczeństwa może w szczególności powodować przykładowo następujące zagrożenia: nieskuteczność ważnych funkcji urządzenia nieskuteczność zalecanych metod konserwacji inapraw zagrożenie osób oddziaływaniami elektrycznymi i mechanicznymi. 1.5 Bezpieczna praca Należy przestrzegać wskazówek bezpieczeństwa podanych w instrukcji montażu i eksploatacji, obowiązujących krajowych przepisów bezpieczeństwa i higieny pracy, oraz istniejących ewentualnie przepisów bezpieczeństwa i instrukcji roboczych obowiązujących w zakładzie użytkownika. 2. Pompy Unilift KP Pompa Unilift KP jest dostępna w wersjach: Unilift KP-A Unilift KP-AV Unilift KP-M Unilift KP-A z łącznikiem pływakowym z pływakowym łącznikiem poziomu (praca automatyczna) z pionowym łącznikiem poziomu (praca automatyczna) bez wyłącznika poziomu (praca ręczna). Unilift KP-AV z pionowym łącznikiem poziomu 1.6 Wskazówki bezpieczeństwa dla użytkownika/obsługującego Ze znajdującego się w eksploatacji urządzenia nie usuwać istniejących osłon części ruchomych. Wykluczyć możliwość porażenia prądem elektrycznym (szczegóły patrz normy elektrotechniczne i wytyczne lokalnego zakładu energetycznego). 1.7 Wskazówki bezpieczeństwa dla prac konserwacyjnych, przeglądowych i montażowych Użytkownik winien zadbać, aby wszystkie prace konserwacyjne, przeglądowe i montażowe wykonywane były przez autoryzowany i wykwalifikowany personel fachowy, wystarczająco zapoznany z treścią instrukcji montażu i eksploatacji. Zasadniczo wszystkie prace przy pompie należy prowadzić tylko po jej wyłączeniu. Należy przestrzegać przy tym bezwzględnie opisanych w instrukcji montażu i eksploatacji procedur wyłączania pompy z ruchu. Bezpośrednio po zakończeniu prac należy ponownie zamontować względnie uruchomić wszystkie urządzenia ochronne i zabezpieczające. 1.8 Samodzielna przebudowa i wykonywanie części zamiennych Przebudowa lub zmiany pomp dozwolone są tylko w uzgodnieniu z producentem. Oryginalne części zamienne i osprzęt autoryzowany przez producenta służą bezpieczeństwu. Stosowanie innych części może być powodem zwolnienia nas od odpowiedzialności za powstałe stąd skutki. 1.9 Niedozwolony sposób eksploatacji Niezawodność eksploatacyjna dostarczonych pomp dotyczy tylko ich stosowania zgodnie z przeznaczeniem określonym w rozdziale 3. Zastosowanie instrukcji montażu i eksploatacji. Nie wolno w żadnym przypadku przekraczać wartości granicznych podanych w danych technicznych. Rys. 1 Pompa z ącznikiem poziomu Poz. Opis 1 Krócieć tłoczny, Rp 1¼ 2 Uchwyt 3 Zacisk kablowy 4 Kosz ssawny 5 Płaszcz pompy 6 Łącznik pływakowy 7 Pionowy łącznik poziomu TM

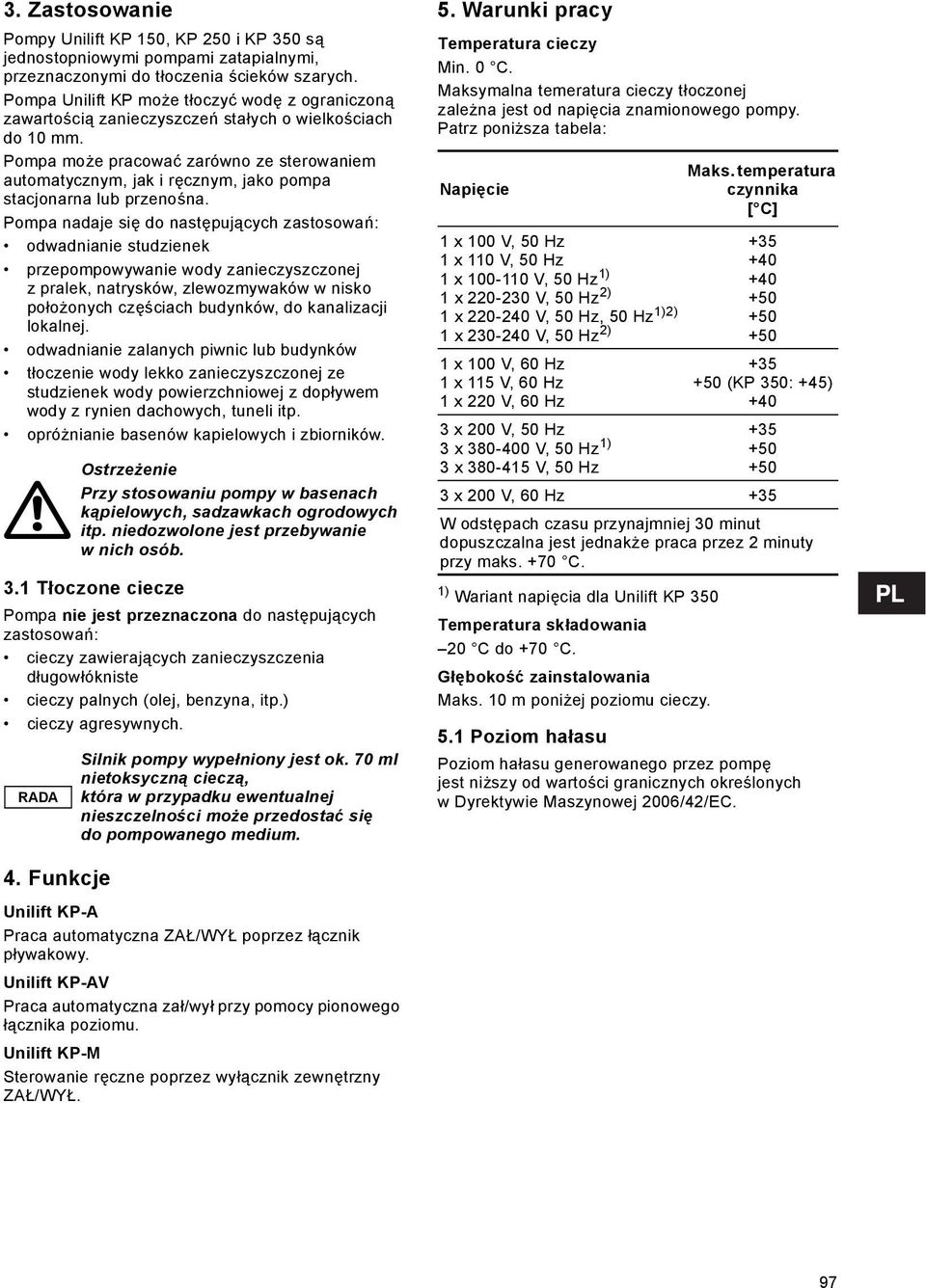

8 3. Zastosowanie Pompy Unilift KP 150, KP 250 i KP 350 są jednostopniowymi pompami zatapialnymi, przeznaczonymi do tłoczenia ścieków szarych. Pompa Unilift KP może tłoczyć wodę z ograniczoną zawartością zanieczyszczeń stałych o wielkościach do 10 mm. Pompa może pracować zarówno ze sterowaniem automatycznym, jak i ręcznym, jako pompa stacjonarna lub przenośna. Pompa nadaje się do następujących zastosowań: odwadnianie studzienek przepompowywanie wody zanieczyszczonej z pralek, natrysków, zlewozmywaków w nisko położonych częściach budynków, do kanalizacji lokalnej. odwadnianie zalanych piwnic lub budynków tłoczenie wody lekko zanieczyszczonej ze studzienek wody powierzchniowej z dopływem wody z rynien dachowych, tuneli itp. opróżnianie basenów kapielowych i zbiorników. 3.1 Tłoczone ciecze Pompa nie jest przeznaczona do następujących zastosowań: cieczy zawierających zanieczyszczenia długowłókniste cieczy palnych (olej, benzyna, itp.) cieczy agresywnych. RADA Ostrzeżenie Przy stosowaniu pompy w basenach kąpielowych, sadzawkach ogrodowych itp. niedozwolone jest przebywanie w nich osób. Silnik pompy wypełniony jest ok. 70 ml nietoksyczną cieczą, która w przypadku ewentualnej nieszczelności może przedostać się do pompowanego medium. 5. Warunki pracy Temperatura cieczy Min. 0 C. Maksymalna temeratura cieczy tłoczonej zależna jest od napięcia znamionowego pompy. Patrz poniższa tabela: Napięcie 1 x 100 V, 50 Hz 1 x 110 V, 50 Hz 1 x V, 50 Hz 1) 1 x V, 50 Hz 2) 1 x V, 50 Hz, 50 Hz 1)2) 1 x V, 50 Hz 2) 1 x 100 V, 60 Hz 1 x 115 V, 60 Hz 1 x 220 V, 60 Hz 3 x 200 V, 50 Hz 3 x V, 50 Hz 1) 3 x V, 50 Hz 1) Wariant napięcia dla Unilift KP 350 Temperatura składowania 20 C do +70 C. Głębokość zainstalowania Maks. 10 m poniżej poziomu cieczy. 5.1 Poziom hałasu Maks. temperatura czynnika [ C] (KP 350: +45) x 200 V, 60 Hz +35 W odstępach czasu przynajmniej 30 minut dopuszczalna jest jednakże praca przez 2 minuty przy maks. +70 C. Poziom hałasu generowanego przez pompę jest niższy od wartości granicznych określonych w Dyrektywie Maszynowej 2006/42/EC. 4. Funkcje Unilift KP-A Praca automatyczna ZAŁ/WYŁ poprzez łącznik pływakowy. Unilift KP-AV Praca automatyczna zał/wył przy pomocy pionowego łącznika poziomu. Unilift KP-M Sterowanie ręczne poprzez wyłącznik zewnętrzny ZAŁ/WYŁ. 97
9 98 6. Montaż 6.1 Wymagania przestrzeni montażowej Unilift KP-A Jeśli pompa ma być zainstalowana w studzience, to minimalne wymiary studzienki muszą odpowiadać podanym na rys. 2 dla umożliwienia swobodnej zmiany położenia łącznika pływakowego. Rys. 3 przedstawia pompę z pionowym łącznikiem poziomu. Rys. 2 Min. wymiary studzienki dla Unilift KP-A Rys. 3 Min. wymiary zbiornika dla Unilift KP-AV Unilift KP-M Wymagane wymiary studzienki uzależnione są od wymiarów pompy. Patrz strona Ustawienie pompy Pompy Unilift KP-A i Unilift KP-M mogą być eksploatowane w pozycji pionowej stojącej, z króćcem tłocznym skierowanym ku górze. Pompy mogą być także eksploatowane w pozycji pionowej lub pochylonej tak aby króciec tłoczny znajdował się w najwyższym punkcie. Patrz rys. 4. Rys. 4 Ustawienie pompy Unilift KP-A i Unilift KP-M Pompę umieścić tak, by zanieczyszczenia nie mogły zatkać lub przesłonić otworów kosza wlotowego. Można temu zapobiec ustawiając pompę na cegłach, płycie metalowej lub podobnym podłożu. Patrz rys. 5. Rys. 5 Pompa ustawiona na płycie 6.3 Podłączenie króćca tłocznego Przewód tłoczny (rura lub wąż) przyłączyć do króćca tłocznego Rp 1¼. Rury stalowe wkręcać bezpośrednio w gwint króćca. W przypadku instalacji stacjonarnej należy w przewodzie tłocznym przewidzieć dwuzłączkę, dla ułatwienia montażu i demontażu pompy. Przy użyciu węża zastosować odpowiednie złącze do węża. W instalacjach stałych z łącznikiem poziomu na rurociągu lub przewodzie tłocznym należy zamontować zawór odcinajacy. UWAGA Nie używać kabla elektrycznego lub przewodu tłocznego do montażu pompy. Nie podnosić lub opuszczać pompy za kabel elektryczny. Podnosić pompę za złączkę, wąż lub linkę nośną, zamocowaną do rękojeści. TM TM H B 400 mm 350 mm ø 250 mm 400 mm 250 mm 400 mm TM UWAGA Zawsze montować Unillift KP-AV w pozycji pionowej. TM UWAGA Pompy nie wolno montować jako wiszącej na przewodzie tłocznym.
10 6.4 Poziom ZAŁ./WYŁ Unilift KP-A Różnica pomiędzy poziomami załączenia i wyłączenia pompy może być regulowana poprzez zmianę długości przewodu pomiędzy łącznikiem pływakowym a uchwytem pompy. Wydłużenie swobodnej długości kabla spowoduje zmniejszenie częstotliwości załączania/ wyłączania pompy oraz na większą różnicę pomiędzy poziomami. Zmniejszanie swobodnej długości kabla spowoduje zwiększenie częstotliwości załączanie/wyłączanie pompy oraz na mniejszą różnicę pomiędzy poziomami. Aby pompa była załączana i wyłączana za pomocą łącznika pływakowego, swobodna długość kabla powinna mieć min. 70 mm i max. 150 mm. Patrz rys. 6. Rys. 6 Typ pompy L Poziomy ZAŁ/WYŁ Unilift KP-A Długość kabla (L) min. 70 mm ZAŁ. [mm] WYŁ. [mm] WYŁ. ZAŁ Unilift KP-AV W pompach z pionowym łącznikiem poziomu nie ma możliwości ustawienia różnicy poziomów. Poziomy zał/wył są pokazane na rys. 7. TM Długość kabla (L) Maks. 150 mm ZAŁ. [mm] WYŁ. [mm] Unilift KP 150 A Unilift KP 250 A Unilift KP 350 A Fig. 7 Poziomy zał/wył KP-AV * Dla Unilift KP Podłączenie elektryczne Przyłącze elektryczne musi być wykonane przez przeszkolony personel w zgodzie z lokalnymi przepisami oraz wg odpowiednich schematów elektrycznych. Należy zwrócić uwagę, aby napięcie i częstotliwość sieci zasilającej były zgodne z wymogami podanymi na tabliczce znamionowej. RADA Start Zał. 80 mm Stop Wył. 100 mm (110 mm*) Ostrzeżenie Pompa musi być podłączona do zewnętrznego źródła zasilania za pomocą styczników o szczelinie minimum 3 mm na wszystkich stykach biegunów. Ponadto wszystkie pompy muszą być uziemione. Zalecane jest zastosowanie w instalacji stałej wyłącznika automatycznego prądu upływu (ELCB) z prądem wyłączenia < 30 ma. Ostrzeżenie Pompy stosowane w basenach, zewnętrznych fontannach, stawkach ogrodowych lub podobnych instalacjach muszą być wyposażone w wyłącznik automatyczny prądu upływu (ELCB) z prądem wyłączenia < 30 ma. Silnik pompy posiada wbudowany wyłącznik termiczny i nie wymaga żadnej dodatkowej ochrony silnika. Jeżeli silnik jest przeciążony, automatycznie się wyłączy. TM RADA Kiedy silnik schłodzi się do normalnej temperatury nastąpi jego automatyczne ponowne załączenie. Silniki pomp Unilift KP 350, 3 x 200 V, 50 Hz muszą być podłączone do wyłącznika ochronnego silnika. 99

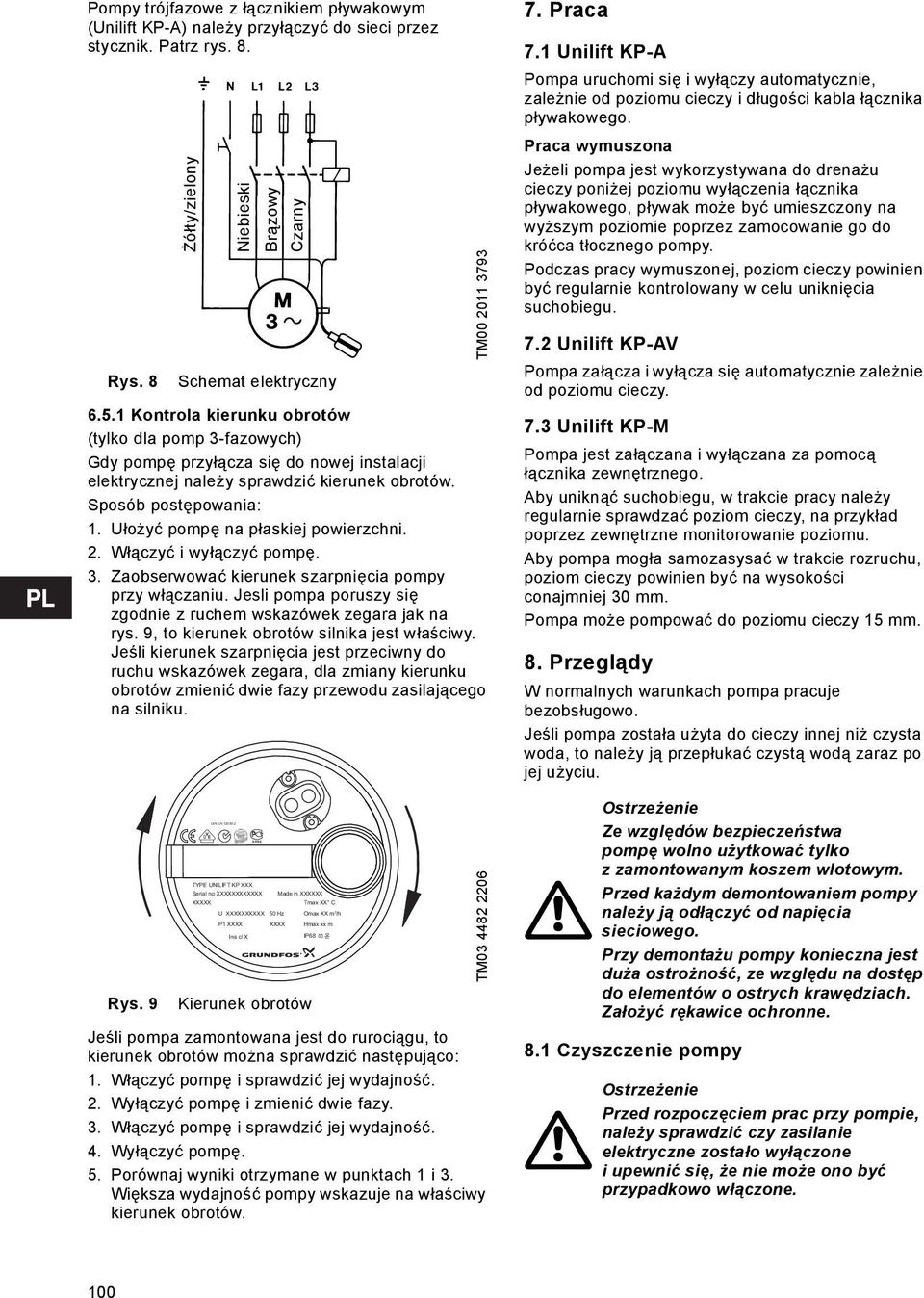

11 DIN EN A 56 R 10 m 3 Pompy trójfazowe z łącznikiem pływakowym (Unilift KP-A) należy przyłączyć do sieci przez stycznik. Patrz rys. 8. Żółty/zielony Rys. 8 Schemat elektryczny Kontrola kierunku obrotów (tylko dla pomp 3-fazowych) Gdy pompę przyłącza się do nowej instalacji elektrycznej należy sprawdzić kierunek obrotów. Sposób postępowania: 1. Ułożyć pompę na płaskiej powierzchni. 2. Włączyć i wyłączyć pompę. 3. Zaobserwować kierunek szarpnięcia pompy przy włączaniu. Jesli pompa poruszy się zgodnie z ruchem wskazówek zegara jak na rys. 9, to kierunek obrotów silnika jest właściwy. Jeśli kierunek szarpnięcia jest przeciwny do ruchu wskazówek zegara, dla zmiany kierunku obrotów zmienić dwie fazy przewodu zasilającego na silniku. TYPE UNILIFT KP XXX Serial no XXXXXXXXXXXX XXXXX Niebieski Brązowy Czarny U XXXXXXXXXX 50 Hz P1 XXXX XXXX Ins cl X Made in XXXXXX Tmax XX C Omax XX m /h Hmax xx m Rys. 9 Kierunek obrotów Jeśli pompa zamontowana jest do rurociągu, to kierunek obrotów można sprawdzić następująco: 1. Włączyć pompę i sprawdzić jej wydajność. 2. Wyłączyć pompę i zmienić dwie fazy. 3. Włączyć pompę i sprawdzić jej wydajność. 4. Wyłączyć pompę. 5. Porównaj wyniki otrzymane w punktach 1 i 3. Większa wydajność pompy wskazuje na właściwy kierunek obrotów. IP68 TM TM Praca 7.1 Unilift KP-A Pompa uruchomi się i wyłączy automatycznie, zależnie od poziomu cieczy i długości kabla łącznika pływakowego. Praca wymuszona Jeżeli pompa jest wykorzystywana do drenażu cieczy poniżej poziomu wyłączenia łącznika pływakowego, pływak może być umieszczony na wyższym poziomie poprzez zamocowanie go do króćca tłocznego pompy. Podczas pracy wymuszonej, poziom cieczy powinien być regularnie kontrolowany w celu uniknięcia suchobiegu. 7.2 Unilift KP-AV Pompa załącza i wyłącza się automatycznie zależnie od poziomu cieczy. 7.3 Unilift KP-M Pompa jest załączana i wyłączana za pomocą łącznika zewnętrznego. Aby uniknąć suchobiegu, w trakcie pracy należy regularnie sprawdzać poziom cieczy, na przykład poprzez zewnętrzne monitorowanie poziomu. Aby pompa mogła samozasysać w trakcie rozruchu, poziom cieczy powinien być na wysokości conajmniej 30 mm. Pompa może pompować do poziomu cieczy 15 mm. 8. Przeglądy W normalnych warunkach pompa pracuje bezobsługowo. Jeśli pompa została użyta do cieczy innej niż czysta woda, to należy ją przepłukać czystą wodą zaraz po jej użyciu. Ostrzeżenie Ze względów bezpieczeństwa pompę wolno użytkować tylko z zamontowanym koszem wlotowym. Przed każdym demontowaniem pompy należy ją odłączyć od napięcia sieciowego. Przy demontażu pompy konieczna jest duża ostrożność, ze względu na dostęp do elementów o ostrych krawędziach. Założyć rękawice ochronne. 8.1 Czyszczenie pompy Ostrzeżenie Przed rozpoczęciem prac przy pompie, należy sprawdzić czy zasilanie elektryczne zostało wyłączone i upewnić się, że nie może ono być przypadkowo włączone. 100

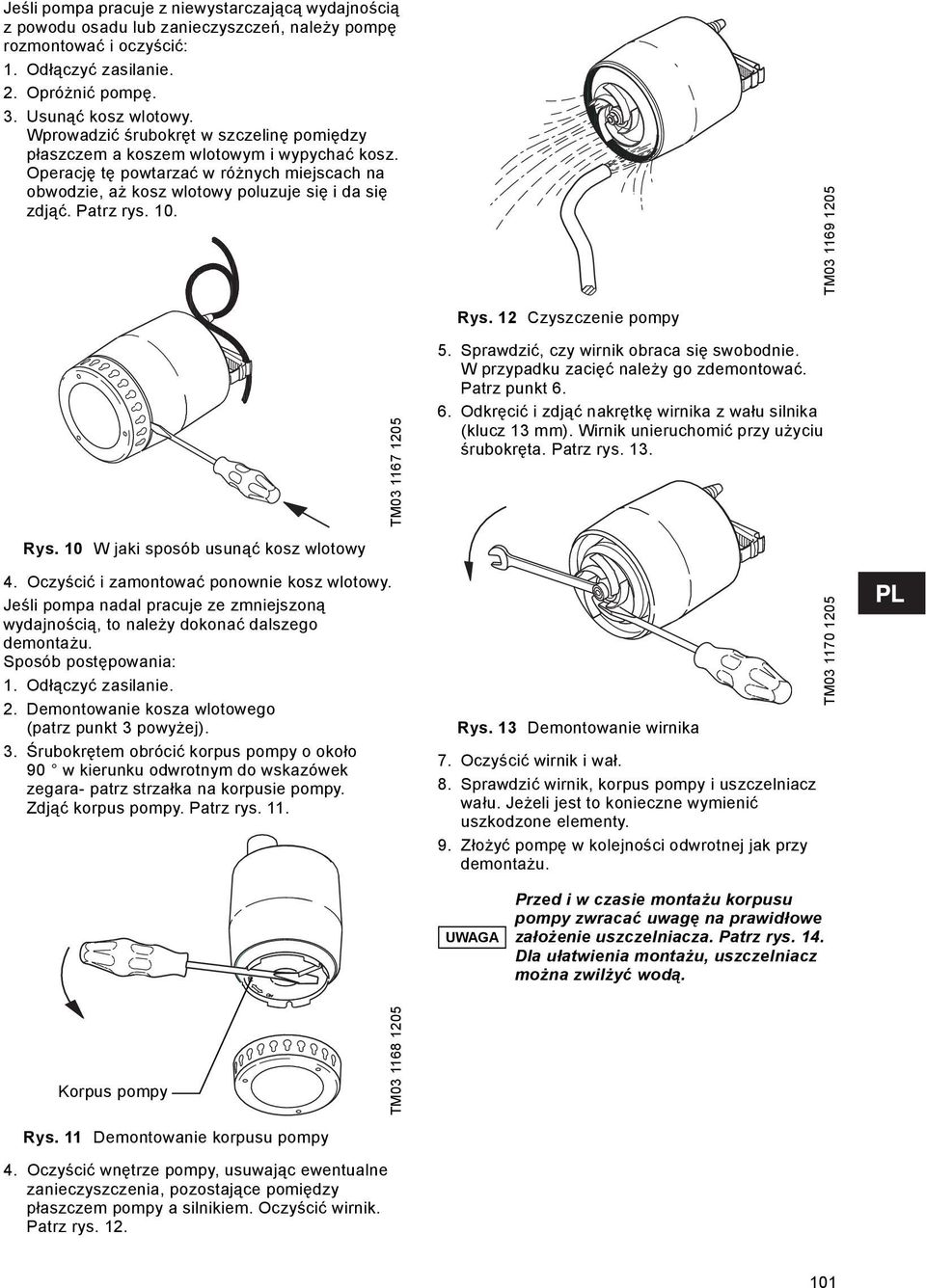

12 Jeśli pompa pracuje z niewystarczającą wydajnością z powodu osadu lub zanieczyszczeń, należy pompę rozmontować i oczyścić: 1. Odłączyć zasilanie. 2. Opróżnić pompę. 3. Usunąć kosz wlotowy. Wprowadzić śrubokręt w szczelinę pomiędzy płaszczem a koszem wlotowym i wypychać kosz. Operację tę powtarzać w różnych miejscach na obwodzie, aż kosz wlotowy poluzuje się i da się zdjąć. Patrz rys. 10. TM Rys. 12 Czyszczenie pompy TM Sprawdzić, czy wirnik obraca się swobodnie. W przypadku zacięć należy go zdemontować. Patrz punkt Odkręcić i zdjąć nakrętkę wirnika z wału silnika (klucz 13 mm). Wirnik unieruchomić przy użyciu śrubokręta. Patrz rys. 13. Rys. 10 W jaki sposób usunąć kosz wlotowy 4. Oczyścić i zamontować ponownie kosz wlotowy. Jeśli pompa nadal pracuje ze zmniejszoną wydajnością, to należy dokonać dalszego demontażu. Sposób postępowania: 1. Odłączyć zasilanie. 2. Demontowanie kosza wlotowego (patrz punkt 3 powyżej). 3. Śrubokrętem obrócić korpus pompy o około 90 w kierunku odwrotnym do wskazówek zegara- patrz strzałka na korpusie pompy. Zdjąć korpus pompy. Patrz rys. 11. Rys. 13 Demontowanie wirnika 7. Oczyścić wirnik i wał. 8. Sprawdzić wirnik, korpus pompy i uszczelniacz wału. Jeżeli jest to konieczne wymienić uszkodzone elementy. 9. Złożyć pompę w kolejności odwrotnej jak przy demontażu. TM UWAGA Przed i w czasie montażu korpusu pompy zwracać uwagę na prawidłowe założenie uszczelniacza. Patrz rys. 14. Dla ułatwienia montażu, uszczelniacz można zwilżyć wodą. Korpus pompy TM Rys. 11 Demontowanie korpusu pompy 4. Oczyścić wnętrze pompy, usuwając ewentualne zanieczyszczenia, pozostające pomiędzy płaszczem pompy a silnikiem. Oczyścić wirnik. Patrz rys
13 8.2 Serwis Częściami wymiennymi są wirnik, korpus pompy i uszczelniacz. Numery zamówieniowe i zawartości zestawów naprawczych podano w poniższych tabelach oraz na rys. 14. W przypadku uszkodzenia innych części pompy, prosimy o zwrócenie się bezpośrednio do dostawcy pompy. Typ pompy Numer katalogowy Unilift KP 150 Unilift KP 250 Unilift KP 350 Zestaw wirnika Kosz wlotowy Unilift KP Unilift KP 250 Unilift KP Zawór zwrotny Unilift KP 150 Unilift KP Unilift KP 350 A B C D TM Zestawy serwisowe Poz. Oznaczenie Ilość A Wirnik 1 Zestaw wirnika B Nakrętka 1 C Uszczelniacz 1 Kosz wlotowy D Kosz wlotowy 1 Rys. 14 Części serwisowe RADA Kabel i łącznik pływakowy musi być wymieniony przez autoryzowany serwis Grundfos. 102
14 9. Przegląd zakłóceń Ostrzeżenie Przed rozpoczęciem naprawy należy odłączyć zasilanie elektryczne. Upewnij się, że zasilanie elektryczne nie może być przypadkowo włączone ponownie. Usterka Przyczyna Sposób postępowania 1. Silnik nie uruchamia się po włączeniu. 2. Łącznik termiczny wyłącza pompę po krótkim czasie pracy. 3. Pompa pracuje, jednak z niewystarczającą wydajnością. 4. Pompa pracuje, lecz nie tłoczy wody. a) Odłączone jest zasilanie. Podłączyć zasilanie. b) Pompa wyłączona przez łącznik poziomu. c) Bezpieczniki w instalacji elektrycznej są przepalone. d) Zadziałał łącznik termiczny silnika. a) Temperatura pompowanej cieczy wyższa od temperatury dopuszczalnej podanej w punkcie 5. Warunki pracy. a) Pompa częściowo zatkana przez zanieczyszczenia. b) Pompa jest zablokowana mechanicznie. a) Pompa częściowo zatkana przez zanieczyszczenia. b) Przewód tłoczny/wąż częściowo zapchany. c) Nieprawidłowy kierunek obrotów przy silnikach trójfazowych. Patrz Kontrola kierunku obrotów. a) Pompa zatkana przez zanieczyszczenia. b) Przewód tłoczny/wąż częściowo zapchany. c) Poziom cieczy zbyt niski. Podczas pracy normalnej kosz wlotowy musi być zawsze zanurzony w pompowanym medium. d) Unilift KP-A: Swobodny kabel łącznika pływakowego jest zbyt długi. Unilift KP-A: Załączenie pompy następuje przez podniesienie łącznika pływakowego. Patrz. 7.1 Unilift KP-A. Wymienić przepalone bezpieczniki. Poczekaj, aż łącznik termiczny załączy pompę ponownie lub na schłodzenie silnika. Patrz. 6.5 Podłączenie elektryczne. Pompa włączy się automatycznie po odpowiednim schłodzeniu. Wyczyścić pompę. Patrz. 8. Przeglądy. Usunąć części blokujące. Patrz. 8. Przeglądy. Oczyścić pompę. Patrz. 8. Przeglądy. Sprawdź i jeśli jest to konieczne oczyść zawór zwrotny. Zmienić kierunek obrotów. Wyczyścić pompę. Patrz. 8. Przeglądy. Sprawdź i jeśli jest to konieczne oczyść zawór zwrotny. Umieścić pompę na głębszym poziomie lub dostosować poziom wyłącznika. Skrócić swobodną długość kabla. Patrz. 6.4 Poziom ZAŁ./WYŁ Utylizacja Niniejszy wyrób i jego części należy zutylizować zgodnie z zasadami ochrony środowiska: 1. W tym celu należy skorzystać z usług przedsiębiorstw lokalnych, publicznych lub prywatnych, zajmujących się utylizacją odpadów i surowców wtórnych. 2. W przypadku jeżeli nie jest to możliwe, należy skontaktować się z najbliższą siedzibą lub warsztatem serwisowym firmy Grundfos. Zmiany techniczne zastrzeżone. 103
15 Dimensions Unilift KP-AV Unilift KP-M Rp Rp 1 1/ (230*) (266*) (230*) (236*) TM TM * Unilift KP

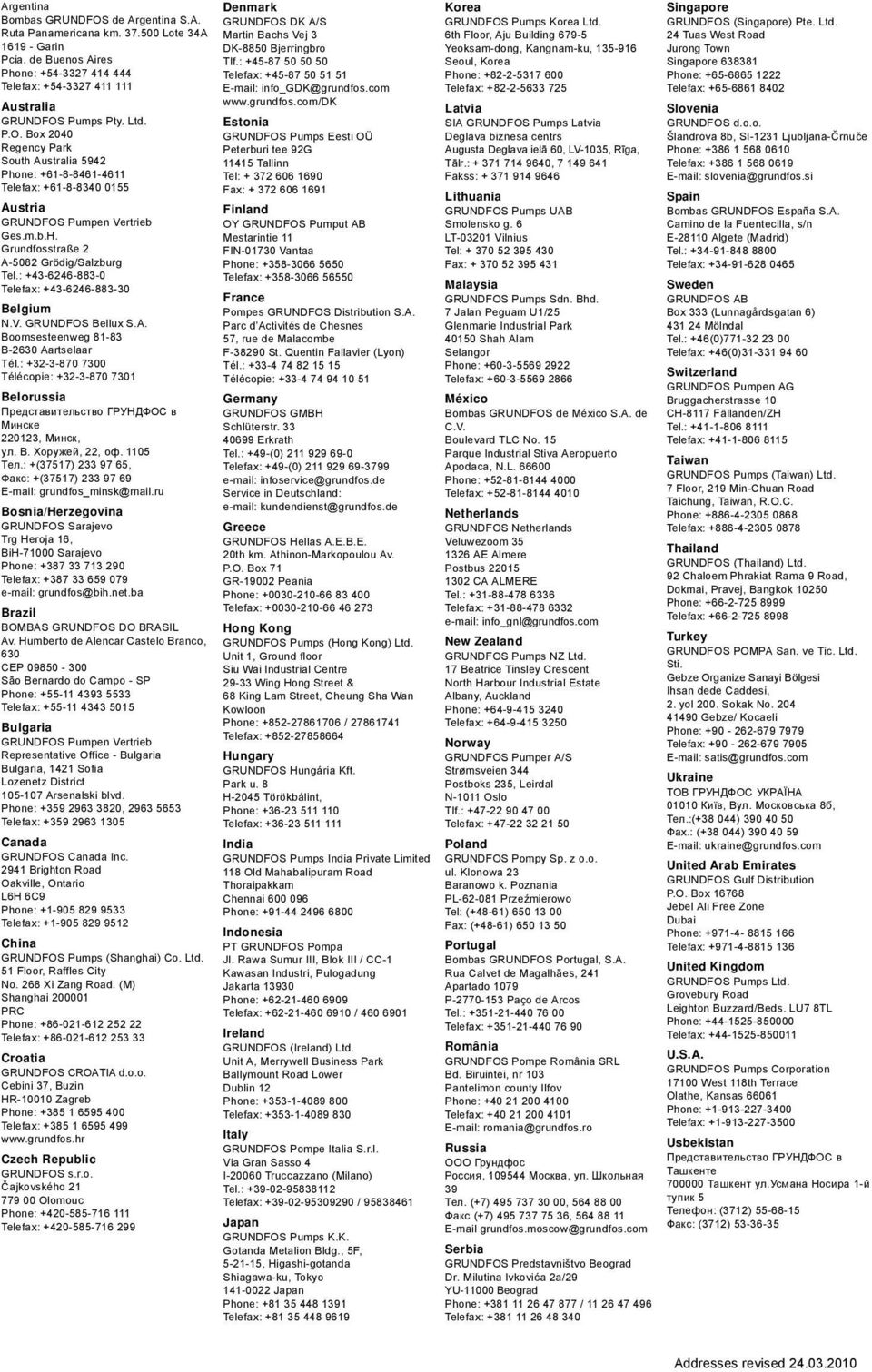

16 Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana km Lote 34A Garin Pcia. de Buenos Aires Phone: Telefax: Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belorussia Представительство ГРУНДФОС в Минске , Минск, ул. В. Хоружей, 22, оф Тел.: +(37517) , Факс: +(37517) grundfos_minsk@mail.ru Bosnia/Herzegovina GRUNDFOS Sarajevo Trg Heroja 16, BiH Sarajevo Phone: Telefax: grundfos@bih.net.ba Brazil BOMBAS GRUNDFOS DO BRASIL Av. Humberto de Alencar Castelo Branco, 630 CEP São Bernardo do Campo - SP Phone: Telefax: Bulgaria GRUNDFOS Pumpen Vertrieb Representative Office - Bulgaria Bulgaria, 1421 Sofia Lozenetz District Arsenalski blvd. Phone: , Telefax: Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China GRUNDFOS Pumps (Shanghai) Co. Ltd. 51 Floor, Raffles City No. 268 Xi Zang Road. (M) Shanghai PRC Phone: Telefax: Croatia GRUNDFOS CROATIA d.o.o. Cebini 37, Buzin HR Zagreb Phone: Telefax: Czech Republic GRUNDFOS s.r.o. Čajkovského Olomouc Phone: Telefax: Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee 92G Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Mestarintie 11 FIN Vantaa Phone: Telefax: France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany GRUNDFOS GMBH Schlüterstr Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon-Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Park u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited 118 Old Mahabalipuram Road Thoraipakkam Chennai Phone: Indonesia PT GRUNDFOS Pompa Jl. Rawa Sumur III, Blok III / CC-1 Kawasan Industri, Pulogadung Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K. Gotanda Metalion Bldg., 5F, , Higashi-gotanda Shiagawa-ku, Tokyo Japan Phone: Telefax: Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV-1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax: Malaysia GRUNDFOS Pumps Sdn. Bhd. 7 Jalan Peguam U1/25 Glenmarie Industrial Park Shah Alam Selangor Phone: Telefax: México Bombas GRUNDFOS de México S.A. de C.V. Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto Apodaca, N.L Phone: Telefax: Netherlands GRUNDFOS Netherlands Veluwezoom AE Almere Postbus CA ALMERE Tel.: Telefax: info_gnl@grundfos.com New Zealand GRUNDFOS Pumps NZ Ltd. 17 Beatrice Tinsley Crescent North Harbour Industrial Estate Albany, Auckland Phone: Telefax: Norway GRUNDFOS Pumper A/S Strømsveien 344 Postboks 235, Leirdal N-1011 Oslo Tlf.: Telefax: Poland GRUNDFOS Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania PL Przeźmierowo Tel: (+48-61) Fax: (+48-61) Portugal Bombas GRUNDFOS Portugal, S.A. Rua Calvet de Magalhães, 241 Apartado 1079 P Paço de Arcos Tel.: Telefax: România GRUNDFOS Pompe România SRL Bd. Biruintei, nr 103 Pantelimon county Ilfov Phone: Telefax: romania@grundfos.ro Russia ООО Грундфос Россия, Москва, ул. Школьная 39 Тел. (+7) , Факс (+7) , grundfos.moscow@grundfos.com Serbia GRUNDFOS Predstavništvo Beograd Dr. Milutina Ivkovića 2a/29 YU Beograd Phone: / Telefax: Singapore GRUNDFOS (Singapore) Pte. Ltd. 24 Tuas West Road Jurong Town Singapore Phone: Telefax: Slovenia GRUNDFOS d.o.o. Šlandrova 8b, SI-1231 Ljubljana-Črnuče Phone: Telefax: slovenia@grundfos.si Spain Bombas GRUNDFOS España S.A. Camino de la Fuentecilla, s/n E Algete (Madrid) Tel.: Telefax: Sweden GRUNDFOS AB Box 333 (Lunnagårdsgatan 6) Mölndal Tel.: +46(0) Telefax: +46(0) Switzerland GRUNDFOS Pumpen AG Bruggacherstrasse 10 CH-8117 Fällanden/ZH Tel.: Telefax: Taiwan GRUNDFOS Pumps (Taiwan) Ltd. 7 Floor, 219 Min-Chuan Road Taichung, Taiwan, R.O.C. Phone: Telefax: Thailand GRUNDFOS (Thailand) Ltd. 92 Chaloem Phrakiat Rama 9 Road, Dokmai, Pravej, Bangkok Phone: Telefax: Turkey GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Gebze Organize Sanayi Bölgesi Ihsan dede Caddesi, 2. yol 200. Sokak No Gebze/ Kocaeli Phone: Telefax: satis@grundfos.com Ukraine ТОВ ГРУНДФОС УКРАЇНА Київ, Вул. Московська 8б, Тел.:( ) Фах.: ( ) ukraine@grundfos.com United Arab Emirates GRUNDFOS Gulf Distribution P.O. Box Jebel Ali Free Zone Dubai Phone: Telefax: United Kingdom GRUNDFOS Pumps Ltd. Grovebury Road Leighton Buzzard/Beds. LU7 8TL Phone: Telefax: U.S.A. GRUNDFOS Pumps Corporation West 118th Terrace Olathe, Kansas Phone: Telefax: Usbekistan Представительство ГРУНДФОС в Ташкенте Ташкент ул.усмана Носира 1-й тупик 5 Телефон: (3712) Факс: (3712) Addresses revised
17 Being responsible is our foundation Thinking ahead makes it possible Innovation is the essence Repl ECM: The name Grundfos, the Grundfos logo, and the payoff Be Think Innovate are registrated trademarks owned by Grundfos Management A/S or Grundfos A/S, Denmark. All rights reserved worldwide.
