1 Budynek mieszkalny V kondygnacyjny Wk Toruń ul. Bolta 4-4e SPIS TREŚCI 1. Informacje wstępne Podstawa opracowania Zakres opracowania Charakterystyka ogólna budynku Ocena stanu technicznego stropodachów Opis konstrukcji stropodachów Ocena stanu cieplno - wilgotnościowego istniejących stropodachów Projekt docieplenia stropodachu Klasyfikacja ogniowa opis metody docieplenia stropodachu materiał izolacyjny Sprzęt do nadmuchu granulatu Współczynniki przenikania ciepła Kondesacja pary wodnej Technologia i wytyczne wykonania docieplenia stropodachu Informacja o BIOZ dotycząca bezpieczeństwa i ochrony zdrowia Wytyczne zagospodarowania odpadów Materiały Wnioski, uwagi i zalecenia ZAŁĄCZNIK Załącznik nr 1: Analiza izolacyjności i wilgotności stropodachu Analiza przenikania ciepła przez stropodach Analiza stanu wilgotnościowego stropodachu Załącznik nr 2: Formalno - prawny: uprawnienia budowlane, zaświadczenia o przynależności do Izby Inżynierów Budownictwa, oświadczenia projektanta i osoby sprawdzającej projekt budowlany Rys. nr 1/1 Plan sytuacyjny. skala 1 : 2000 RYSUNKI 2

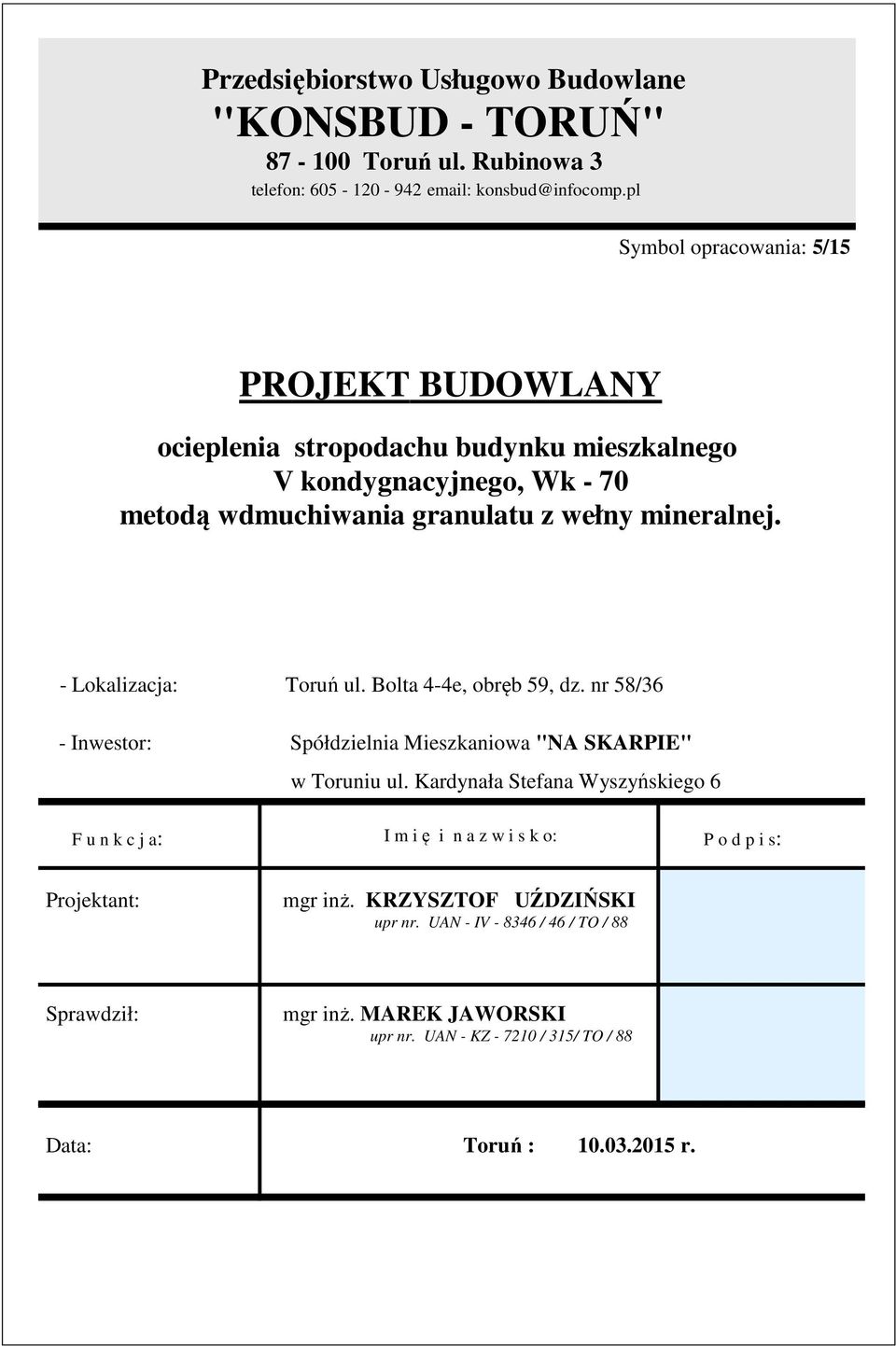

2 Przedsiębiorstwo Usługowo Budowlane "KONSBUD - TORUŃ" Toruń ul. Rubinowa 3 telefon: konsbud@infocomp.pl Symbol opracowania: 5/15 PROJEKT BUDOWLANY ocieplenia stropodachu budynku mieszkalnego V kondygnacyjnego, Wk - 70 metodą wdmuchiwania granulatu z wełny mineralnej. - Lokalizacja: Toruń ul. Bolta 4-4e, obręb 59, dz. nr 58/36 - Inwestor: Spółdzielnia Mieszkaniowa "NA SKARPIE" w Toruniu ul. Kardynała Stefana Wyszyńskiego 6 F u n k c j a: I m i ę i n a z w i s k o: P o d p i s: Projektant: mgr inż. KRZYSZTOF UŹDZIŃSKI upr nr. UAN - IV / 46 / TO / 88 Sprawdził: mgr inż. MAREK JAWORSKI upr nr. UAN - KZ / 315/ TO / 88 Data: Toruń : r.

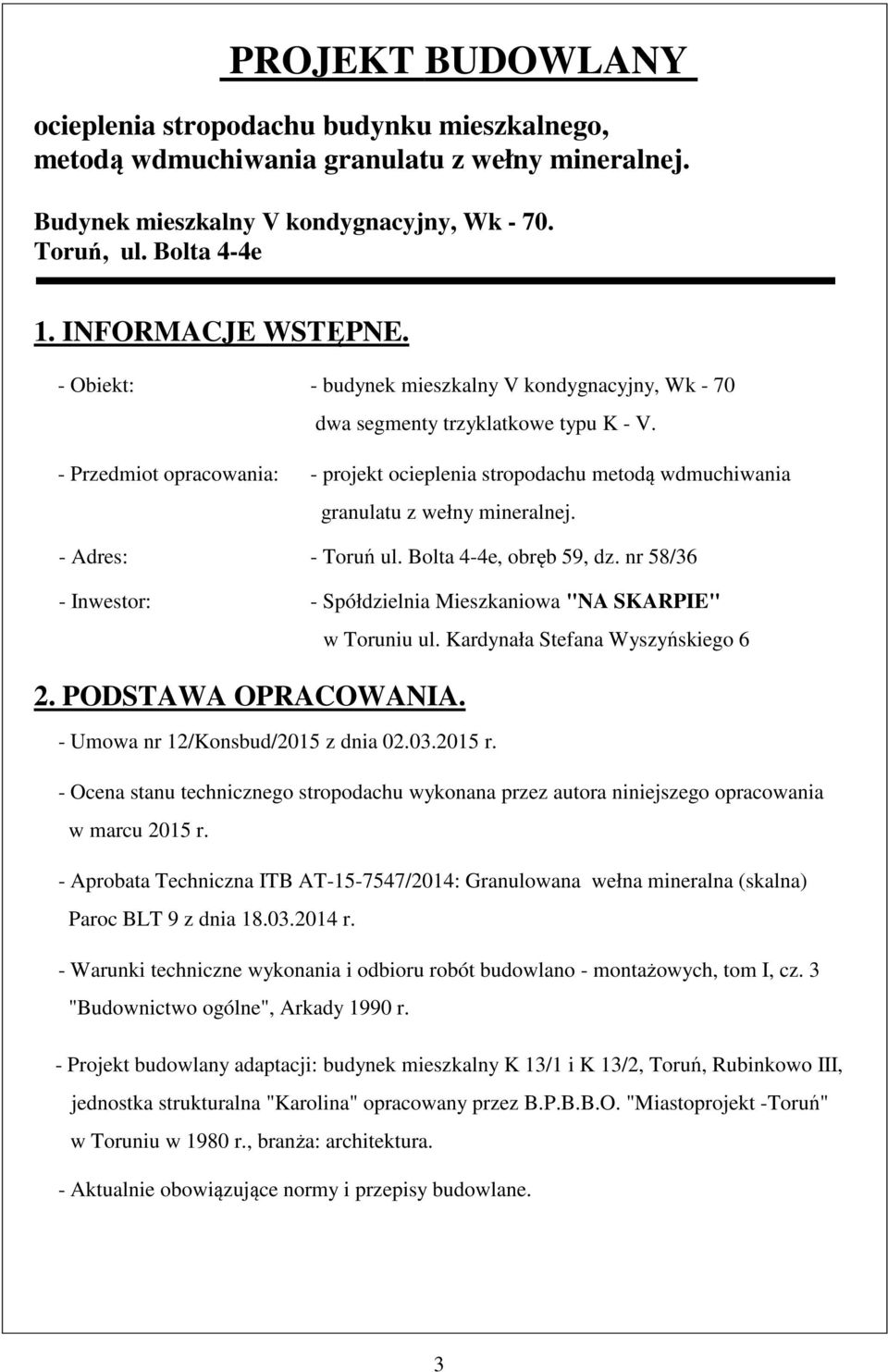

3 PROJEKT BUDOWLANY ocieplenia stropodachu budynku mieszkalnego, metodą wdmuchiwania granulatu z wełny mineralnej. Budynek mieszkalny V kondygnacyjny, Wk Toruń, ul. Bolta 4-4e 1. INFORMACJE WSTĘPNE. - Obiekt: - budynek mieszkalny V kondygnacyjny, Wk - 70 dwa segmenty trzyklatkowe typu K - V. - Przedmiot opracowania: - projekt ocieplenia stropodachu metodą wdmuchiwania granulatu z wełny mineralnej. - Adres: - Toruń ul. Bolta 4-4e, obręb 59, dz. nr 58/36 - Inwestor: - Spółdzielnia Mieszkaniowa "NA SKARPIE" w Toruniu ul. Kardynała Stefana Wyszyńskiego 6 2. PODSTAWA OPRACOWANIA. - Umowa nr 12/Konsbud/2015 z dnia r. - Ocena stanu technicznego stropodachu wykonana przez autora niniejszego opracowania w marcu 2015 r. - Aprobata Techniczna ITB AT /2014: Granulowana wełna mineralna (skalna) Paroc BLT 9 z dnia r. - Warunki techniczne wykonania i odbioru robót budowlano - montażowych, tom I, cz. 3 "Budownictwo ogólne", Arkady 1990 r. - Projekt budowlany adaptacji: budynek mieszkalny K 13/1 i K 13/2, Toruń, Rubinkowo III, jednostka strukturalna "Karolina" opracowany przez B.P.B.B.O. "Miastoprojekt -Toruń" w Toruniu w 1980 r., branża: architektura. - Aktualnie obowiązujące normy i przepisy budowlane. 3

4 Budynek mieszkalny V kondygnacyjny Wk Toruń ul. Bolta 4-4e 3. ZAKRES OPRACOWANIA. Projekt ocieplenia stropodachu metodą wdmuchiwania granulatu z wełny mineralnej wraz z oceną stanu technicznego stropodachu budynku mieszkalnego V kondygnacyjnego składającego się z dwóch segmentów trzyklatkowych, zrealizowanego w technologii wielkopłytowej Wk - 70 przy ul. Bolta 4-4e w Toruniu. 4. CHARAKTERYSTYKA OGÓLNA BUDYNKU. Budynek mieszkalny stanowiący przedmiot niniejszego opracowania został zrealizowany w technologii wielkopłytowej Wk 70 w ok roku. Jest to budynek wolnostojący składający się z dwóch jednakowych segmentów trzyklatkowych typu K - V, usytuowany wzdłuż osi wschód - zachód. Budynek dwutraktowy, całkowicie podpiwniczony z loggiami od strony południowej. Konstrukcję nośną budynku tworzy układ poprzecznych i podłużnych prefabrykowanych ścian oraz płyt stropowych opartych na dwóch krawędziach. Stropodach dwuspadowy pogrążony o nachyleniach połaci ok. 5 %, wentylowany. Płyty dachowe prefabrykowane oparte na poprzecznych, murowanych ściankach ażurowych. Ściany zewnętrzne ocieplone metodą lekką mokrą z termoizolacją z płyt styropianowych. Poszczególne elementy prefabrykowanej konstrukcji budynku są ze sobą połączone systemem monolitycznych wieńców oraz węzłów w sztywne, przestrzenne ustroje nośne typu skrzyniowego. Dane ogólne: - szerokość budynku: m - długość budynku: 2 x (1 x x x x 0.075) = 2 x = m - wysokość powyżej istniejącego terenu: ok m - ilość kondygnacji: wysokość kondygnacji (brutto): m Na podstawie Rozporządzenia Ministra Infrastruktury z dnia r. (Dz. U. nr 75, poz. 690 z późn. zm.) - WT 2014 budynek mieszkalny przy ul. Bolta 4-4e w Toruniu zaliczono do grupy budynków średniowysokich (SW). Wysokość budynku powyżej istniejącego terenu wynosi: m < H = m < m 4

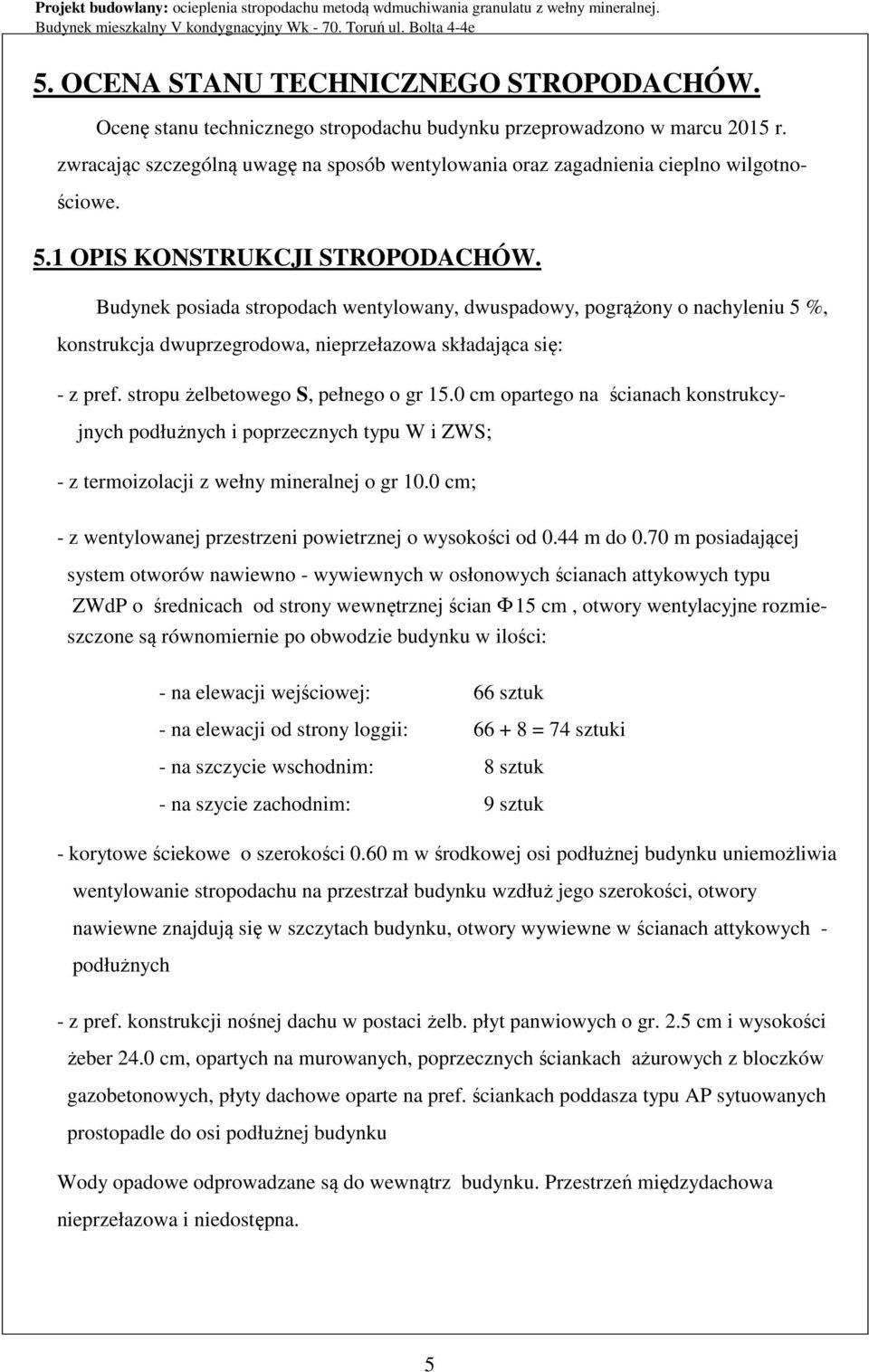

5 Budynek mieszkalny V kondygnacyjny Wk Toruń ul. Bolta 4-4e 5. OCENA STANU TECHNICZNEGO STROPODACHÓW. Ocenę stanu technicznego stropodachu budynku przeprowadzono w marcu 2015 r. zwracając szczególną uwagę na sposób wentylowania oraz zagadnienia cieplno wilgotnościowe. 5.1 OPIS KONSTRUKCJI STROPODACHÓW. Budynek posiada stropodach wentylowany, dwuspadowy, pogrążony o nachyleniu 5 %, konstrukcja dwuprzegrodowa, nieprzełazowa składająca się: - z pref. stropu żelbetowego S, pełnego o gr 15.0 cm opartego na ścianach konstrukcyjnych podłużnych i poprzecznych typu W i ZWS; - z termoizolacji z wełny mineralnej o gr 10.0 cm; - z wentylowanej przestrzeni powietrznej o wysokości od 0.44 m do 0.70 m posiadającej system otworów nawiewno - wywiewnych w osłonowych ścianach attykowych typu ZWdP o średnicach od strony wewnętrznej ścian szczone są równomiernie po obwodzie budynku w ilości: Φ15 cm, otwory wentylacyjne rozmie- - na elewacji wejściowej: 66 sztuk - na elewacji od strony loggii: = 74 sztuki - na szczycie wschodnim: 8 sztuk - na szycie zachodnim: 9 sztuk - korytowe ściekowe o szerokości 0.60 m w środkowej osi podłużnej budynku uniemożliwia wentylowanie stropodachu na przestrzał budynku wzdłuż jego szerokości, otwory nawiewne znajdują się w szczytach budynku, otwory wywiewne w ścianach attykowych - podłużnych - z pref. konstrukcji nośnej dachu w postaci żelb. płyt panwiowych o gr. 2.5 cm i wysokości żeber 24.0 cm, opartych na murowanych, poprzecznych ściankach ażurowych z bloczków gazobetonowych, płyty dachowe oparte na pref. ściankach poddasza typu AP sytuowanych prostopadle do osi podłużnej budynku Wody opadowe odprowadzane są do wewnątrz budynku. Przestrzeń międzydachowa nieprzełazowa i niedostępna. 5

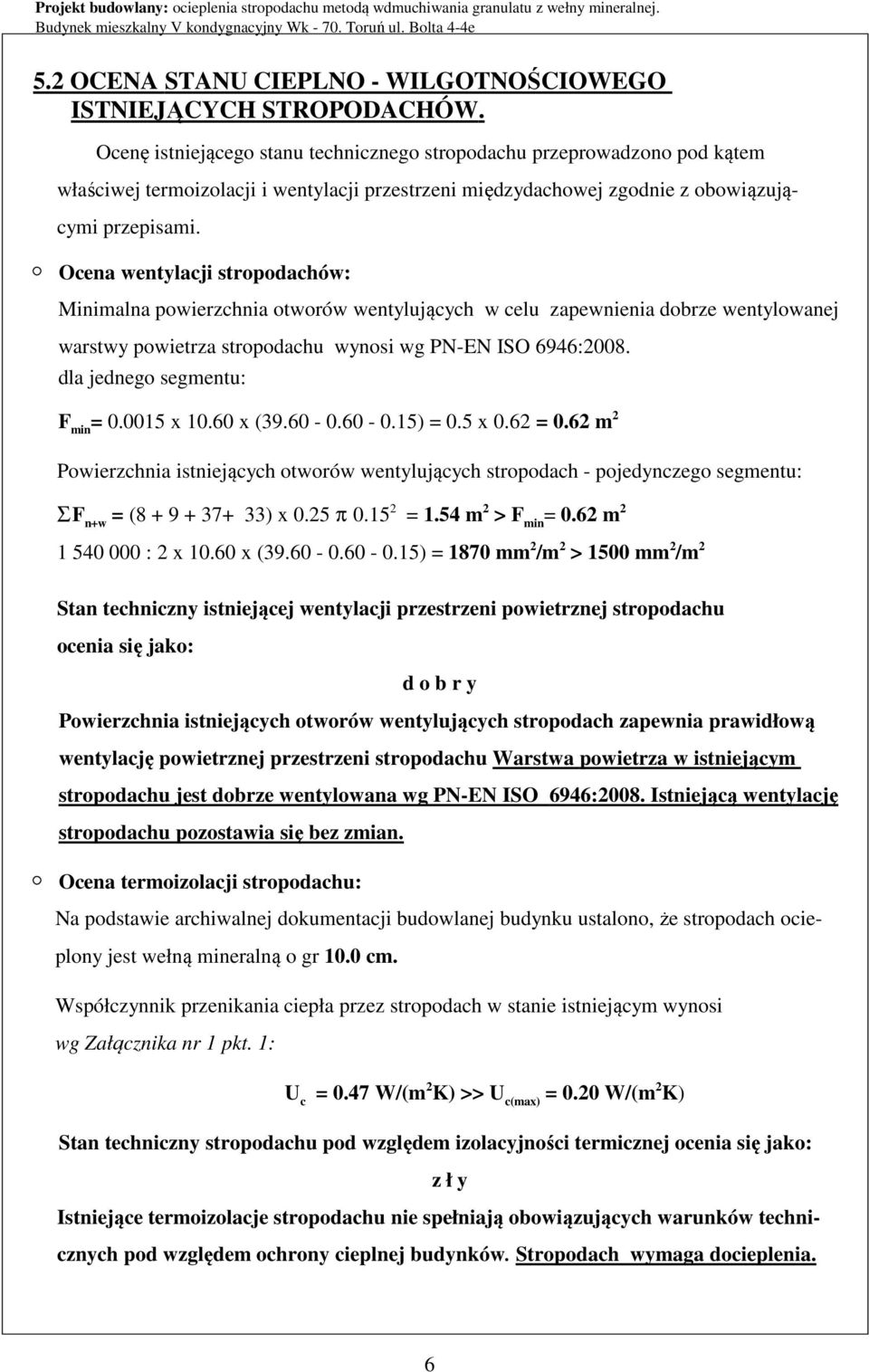

6 Budynek mieszkalny V kondygnacyjny Wk Toruń ul. Bolta 4-4e 5.2 OCENA STANU CIEPLNO - WILGOTNOŚCIOWEGO ISTNIEJĄCYCH STROPODACHÓW. Ocenę istniejącego stanu technicznego stropodachu przeprowadzono pod kątem właściwej termoizolacji i wentylacji przestrzeni międzydachowej zgodnie z obowiązują- cymi przepisami. Ocena wentylacji stropodachów: Minimalna powierzchnia otworów wentylujących w celu zapewnienia dobrze wentylowanej warstwy powietrza stropodachu wynosi wg PN-EN ISO 6946:2008. dla jednego segmentu: F min = x x ( ) = 0.5 x 0.62 = 0.62 m 2 Powierzchnia istniejących otworów wentylujących stropodach - pojedynczego segmentu: ΣF n+w = ( ) x 0.25 π = 1.54 m 2 > F min = 0.62 m : 2 x x ( ) = 1870 mm 2 /m 2 > 1500 mm 2 /m 2 Stan techniczny istniejącej wentylacji przestrzeni powietrznej stropodachu ocenia się jako: d o b r y Powierzchnia istniejących otworów wentylujących stropodach zapewnia prawidłową wentylację powietrznej przestrzeni stropodachu Warstwa powietrza w istniejącym stropodachu jest dobrze wentylowana wg PN-EN ISO 6946:2008. Istniejącą wentylację stropodachu pozostawia się bez zmian. Ocena termoizolacji stropodachu: Na podstawie archiwalnej dokumentacji budowlanej budynku ustalono, że stropodach ocieplony jest wełną mineralną o gr 10.0 cm. Współczynnik przenikania ciepła przez stropodach w stanie istniejącym wynosi wg Załącznika nr 1 pkt. 1: U c = 0.47 W/(m 2 K) >> U c(max) = 0.20 W/(m 2 K) Stan techniczny stropodachu pod względem izolacyjności termicznej ocenia się jako: z ł y Istniejące termoizolacje stropodachu nie spełniają obowiązujących warunków technicznych pod względem ochrony cieplnej budynków. Stropodach wymaga docieplenia. 6

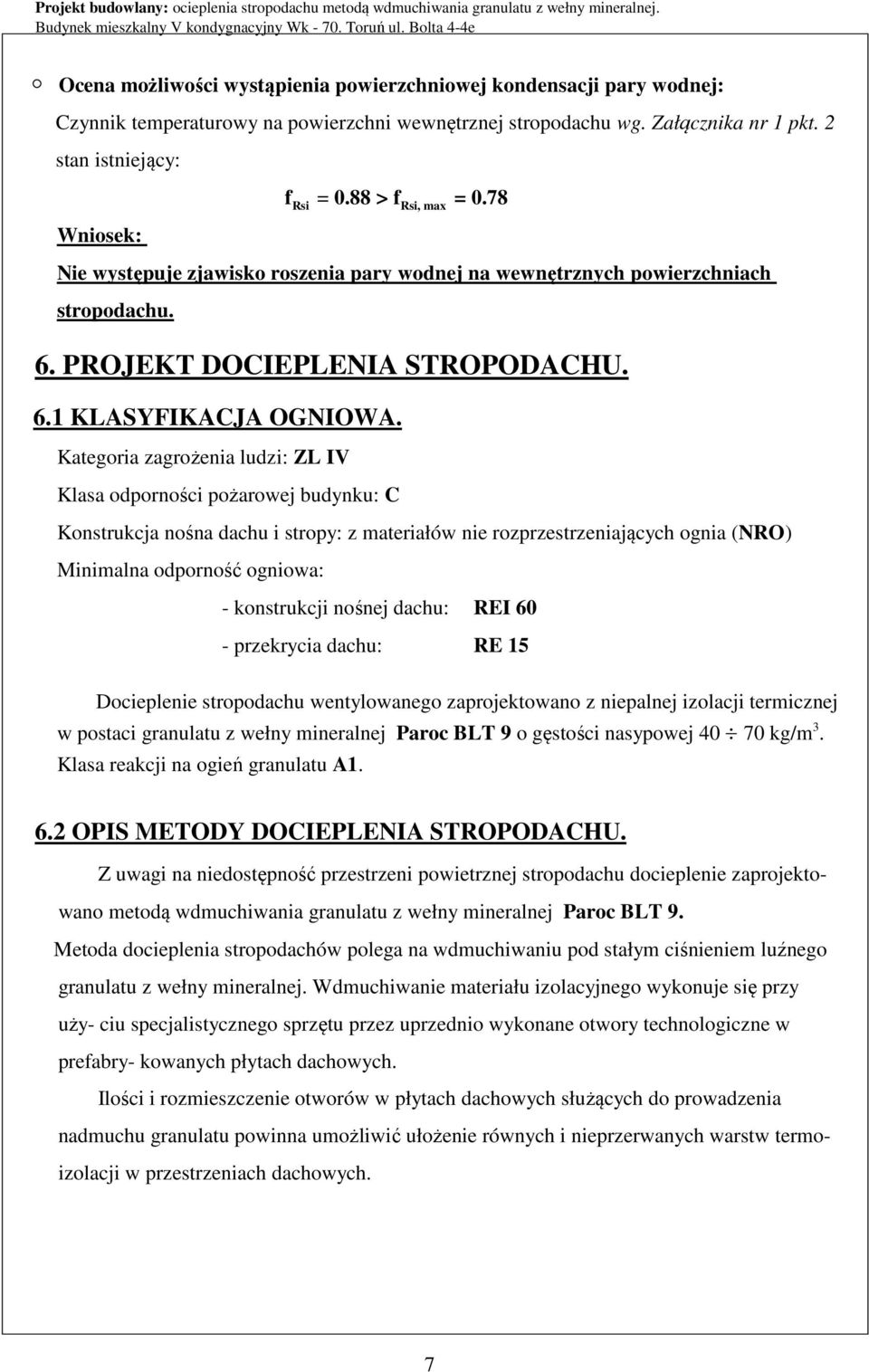

7 Budynek mieszkalny V kondygnacyjny Wk Toruń ul. Bolta 4-4e Ocena możliwości wystąpienia powierzchniowej kondensacji pary wodnej: Czynnik temperaturowy na powierzchni wewnętrznej stropodachu wg. Załącznika nr 1 pkt. 2 stan istniejący: f Rsi = 0.88 > f Rsi, max = 0.78 Wniosek: Nie występuje zjawisko roszenia pary wodnej na wewnętrznych powierzchniach stropodachu. 6. PROJEKT DOCIEPLENIA STROPODACHU. 6.1 KLASYFIKACJA OGNIOWA. Kategoria zagrożenia ludzi: ZL IV Klasa odporności pożarowej budynku: C Konstrukcja nośna dachu i stropy: z materiałów nie rozprzestrzeniających ognia (NRO) Minimalna odporność ogniowa: - konstrukcji nośnej dachu: REI 60 - przekrycia dachu: RE 15 Docieplenie stropodachu wentylowanego zaprojektowano z niepalnej izolacji termicznej w postaci granulatu z wełny mineralnej Paroc BLT 9 o gęstości nasypowej kg/m 3. Klasa reakcji na ogień granulatu A OPIS METODY DOCIEPLENIA STROPODACHU. Z uwagi na niedostępność przestrzeni powietrznej stropodachu docieplenie zaprojektowano metodą wdmuchiwania granulatu z wełny mineralnej Paroc BLT 9. Metoda docieplenia stropodachów polega na wdmuchiwaniu pod stałym ciśnieniem luźnego granulatu z wełny mineralnej. Wdmuchiwanie materiału izolacyjnego wykonuje się przy uży- ciu specjalistycznego sprzętu przez uprzednio wykonane otwory technologiczne w prefabry- kowanych płytach dachowych. Ilości i rozmieszczenie otworów w płytach dachowych służących do prowadzenia nadmuchu granulatu powinna umożliwić ułożenie równych i nieprzerwanych warstw termoizolacji w przestrzeniach dachowych. 7

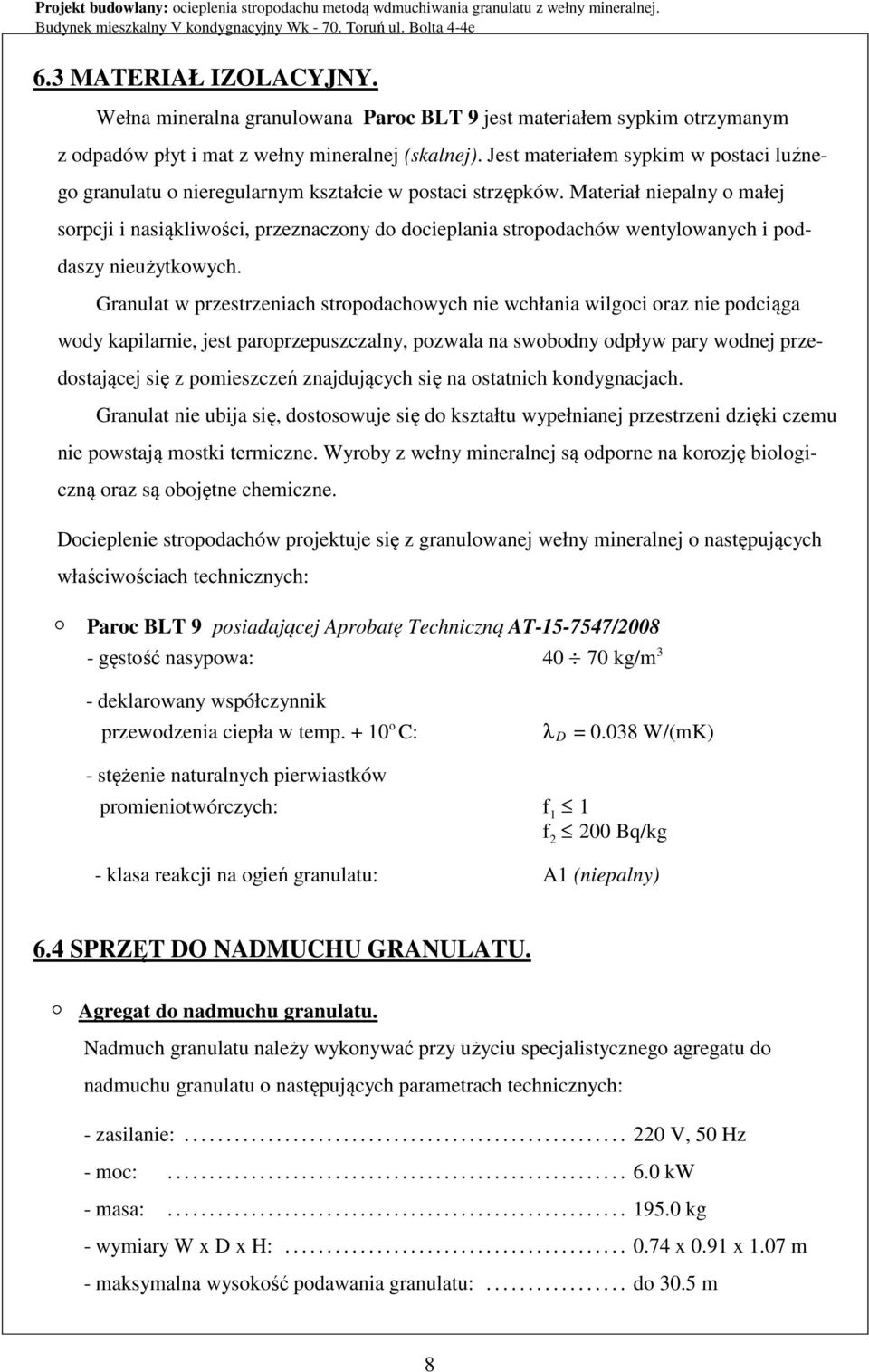

8 Budynek mieszkalny V kondygnacyjny Wk Toruń ul. Bolta 4-4e 6.3 MATERIAŁ IZOLACYJNY. Wełna mineralna granulowana Paroc BLT 9 jest materiałem sypkim otrzymanym z odpadów płyt i mat z wełny mineralnej (skalnej). Jest materiałem sypkim w postaci luźne- go granulatu o nieregularnym kształcie w postaci strzępków. Materiał niepalny o małej sorpcji i nasiąkliwości, przeznaczony do docieplania stropodachów wentylowanych i pod- daszy nieużytkowych. Granulat w przestrzeniach stropodachowych nie wchłania wilgoci oraz nie podciąga wody kapilarnie, jest paroprzepuszczalny, pozwala na swobodny odpływ pary wodnej prze- dostającej się z pomieszczeń znajdujących się na ostatnich kondygnacjach. Granulat nie ubija się, dostosowuje się do kształtu wypełnianej przestrzeni dzięki czemu nie powstają mostki termiczne. Wyroby z wełny mineralnej są odporne na korozję biologi- czną oraz są obojętne chemiczne. Docieplenie stropodachów projektuje się z granulowanej wełny mineralnej o następujących właściwościach technicznych: Paroc BLT 9 posiadającej Aprobatę Techniczną AT / gęstość nasypowa: kg/m 3 - deklarowany współczynnik przewodzenia ciepła w temp o C: λ D = W/(mK) - stężenie naturalnych pierwiastków promieniotwórczych: f Bq/kg - klasa reakcji na ogień granulatu: A1 (niepalny) f SPRZĘT DO NADMUCHU GRANULATU. Agregat do nadmuchu granulatu. Nadmuch granulatu należy wykonywać przy użyciu specjalistycznego agregatu do nadmuchu granulatu o następujących parametrach technicznych: - zasilanie: V, 50 Hz - moc: kw - masa: kg - wymiary W x D x H: x 0.91 x 1.07 m - maksymalna wysokość podawania granulatu: do 30.5 m 8

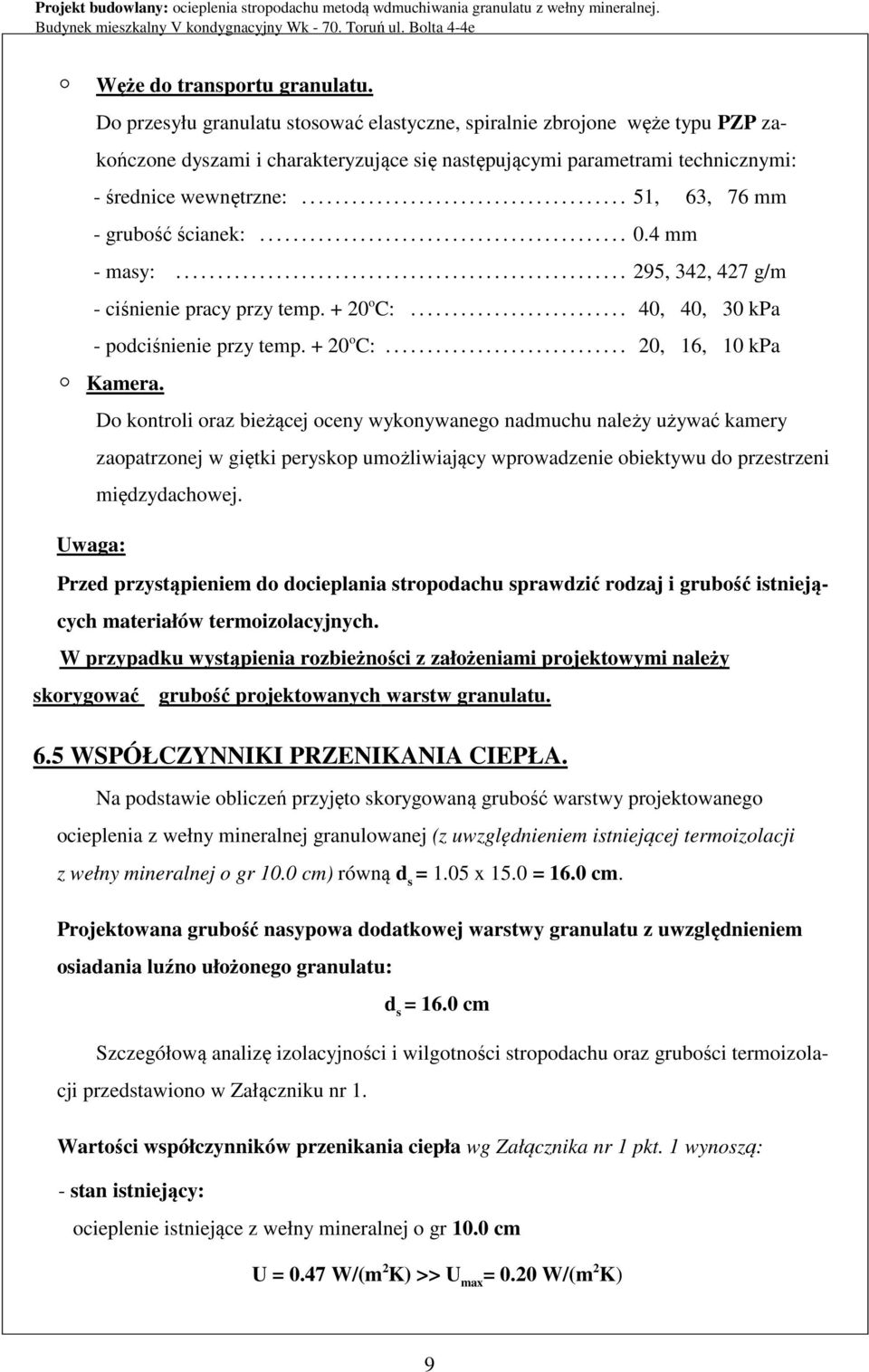

9 Budynek mieszkalny V kondygnacyjny Wk Toruń ul. Bolta 4-4e Węże do transportu granulatu. Do przesyłu granulatu stosować elastyczne, spiralnie zbrojone węże typu PZP zakończone dyszami i charakteryzujące się następującymi parametrami technicznymi: - średnice wewnętrzne: , 63, 76 mm - grubość ścianek: mm - masy: , 342, 427 g/m - ciśnienie pracy przy temp o C: , 40, 30 kpa - podciśnienie przy temp o C: , 16, 10 kpa Kamera. Do kontroli oraz bieżącej oceny wykonywanego nadmuchu należy używać kamery zaopatrzonej w giętki peryskop umożliwiający wprowadzenie obiektywu do przestrzeni międzydachowej. Uwaga: Przed przystąpieniem do docieplania stropodachu sprawdzić rodzaj i grubość istniejących materiałów termoizolacyjnych. W przypadku wystąpienia rozbieżności z założeniami projektowymi należy skorygować grubość projektowanych warstw granulatu. 6.5 WSPÓŁCZYNNIKI PRZENIKANIA CIEPŁA. Na podstawie obliczeń przyjęto skorygowaną grubość warstwy projektowanego ocieplenia z wełny mineralnej granulowanej (z uwzględnieniem istniejącej termoizolacji z wełny mineralnej o gr 10.0 cm) równą d s = 1.05 x 15.0 = 16.0 cm. Projektowana grubość nasypowa dodatkowej warstwy granulatu z uwzględnieniem osiadania luźno ułożonego granulatu: d s = 16.0 cm Szczegółową analizę izolacyjności i wilgotności stropodachu oraz grubości termoizolacji przedstawiono w Załączniku nr 1. Wartości współczynników przenikania ciepła wg Załącznika nr 1 pkt. 1 wynoszą: - stan istniejący: ocieplenie istniejące z wełny mineralnej o gr 10.0 cm U = 0.47 W/(m 2 K) >> U max = 0.20 W/(m 2 K) 9

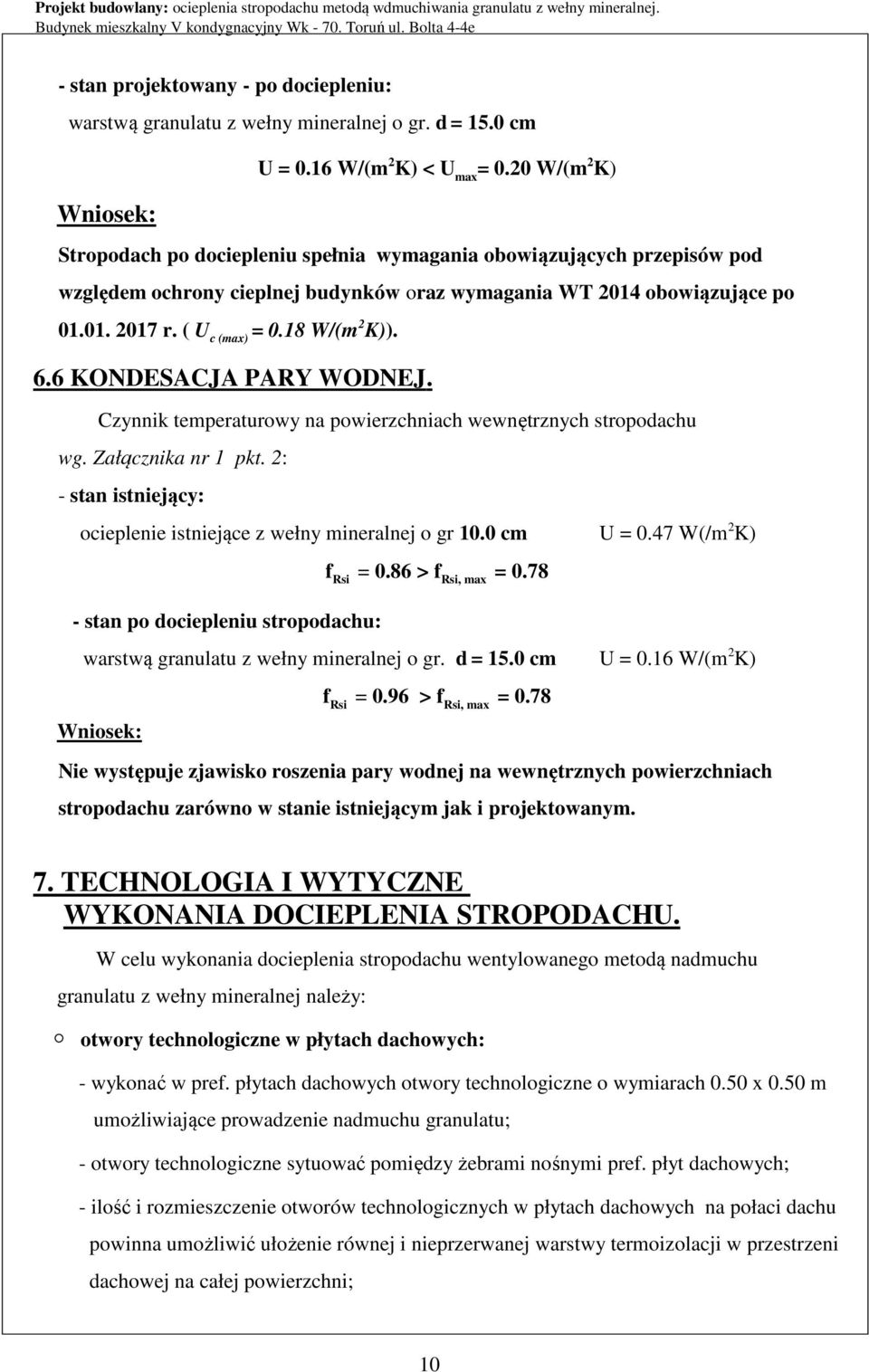

10 Budynek mieszkalny V kondygnacyjny Wk Toruń ul. Bolta 4-4e - stan projektowany - po dociepleniu: warstwą granulatu z wełny mineralnej o gr. d = 15.0 cm Wniosek: U = 0.16 W/(m 2 K) < U max = 0.20 W/(m 2 K) Stropodach po dociepleniu spełnia wymagania obowiązujących przepisów pod względem ochrony cieplnej budynków oraz wymagania WT 2014 obowiązujące po r. ( U c (max) = 0.18 W/(m 2 K)). 6.6 KONDESACJA PARY WODNEJ. Czynnik temperaturowy na powierzchniach wewnętrznych stropodachu wg. Załącznika nr 1 pkt. 2: - stan istniejący: ocieplenie istniejące z wełny mineralnej o gr 10.0 cm U = 0.47 W(/m 2 K) - stan po dociepleniu stropodachu: f Rsi = 0.86 > f Rsi, max = 0.78 warstwą granulatu z wełny mineralnej o gr. d = 15.0 cm U = 0.16 W/(m2 K) Wniosek: f Rsi = 0.96 > f Rsi, max = 0.78 Nie występuje zjawisko roszenia pary wodnej na wewnętrznych powierzchniach stropodachu zarówno w stanie istniejącym jak i projektowanym. 7. TECHNOLOGIA I WYTYCZNE WYKONANIA DOCIEPLENIA STROPODACHU. W celu wykonania docieplenia stropodachu wentylowanego metodą nadmuchu granulatu z wełny mineralnej należy: otwory technologiczne w płytach dachowych: - wykonać w pref. płytach dachowych otwory technologiczne o wymiarach 0.50 x 0.50 m umożliwiające prowadzenie nadmuchu granulatu; - otwory technologiczne sytuować pomiędzy żebrami nośnymi pref. płyt dachowych; - ilość i rozmieszczenie otworów technologicznych w płytach dachowych na połaci dachu powinna umożliwić ułożenie równej i nieprzerwanej warstwy termoizolacji w przestrzeni dachowej na całej powierzchni; 10

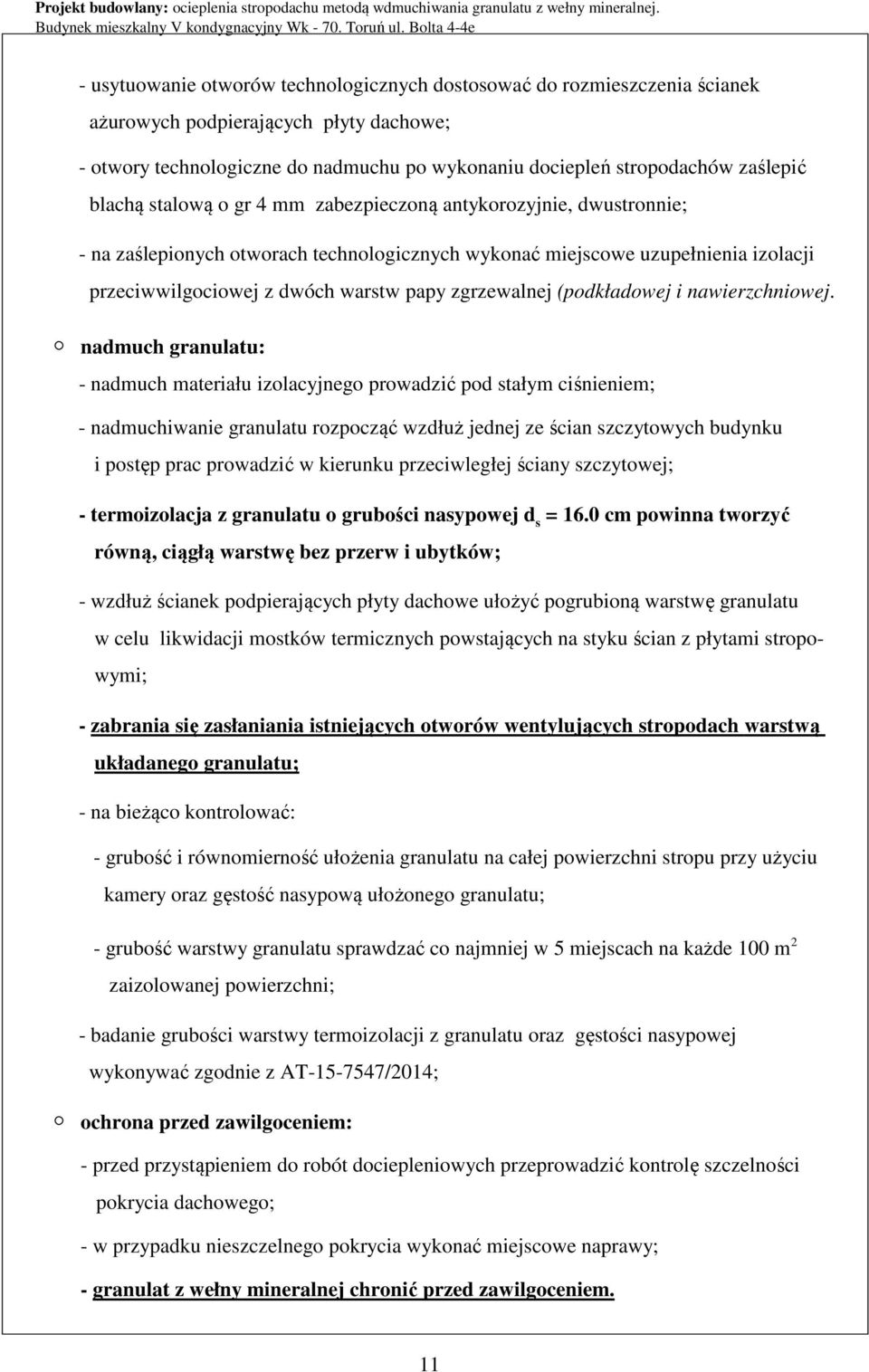

11 Budynek mieszkalny V kondygnacyjny Wk Toruń ul. Bolta 4-4e - usytuowanie otworów technologicznych dostosować do rozmieszczenia ścianek ażurowych podpierających płyty dachowe; - otwory technologiczne do nadmuchu po wykonaniu dociepleń stropodachów zaślepić blachą stalową o gr 4 mm zabezpieczoną antykorozyjnie, dwustronnie; - na zaślepionych otworach technologicznych wykonać miejscowe uzupełnienia izolacji przeciwwilgociowej z dwóch warstw papy zgrzewalnej (podkładowej i nawierzchniowej. nadmuch granulatu: - nadmuch materiału izolacyjnego prowadzić pod stałym ciśnieniem; - nadmuchiwanie granulatu rozpocząć wzdłuż jednej ze ścian szczytowych budynku i postęp prac prowadzić w kierunku przeciwległej ściany szczytowej; - termoizolacja z granulatu o grubości nasypowej d s = 16.0 cm powinna tworzyć równą, ciągłą warstwę bez przerw i ubytków; - wzdłuż ścianek podpierających płyty dachowe ułożyć pogrubioną warstwę granulatu w celu likwidacji mostków termicznych powstających na styku ścian z płytami stropowymi; - zabrania się zasłaniania istniejących otworów wentylujących stropodach warstwą układanego granulatu; - na bieżąco kontrolować: - grubość i równomierność ułożenia granulatu na całej powierzchni stropu przy użyciu kamery oraz gęstość nasypową ułożonego granulatu; - grubość warstwy granulatu sprawdzać co najmniej w 5 miejscach na każde 100 m 2 zaizolowanej powierzchni; - badanie grubości warstwy termoizolacji z granulatu oraz gęstości nasypowej wykonywać zgodnie z AT /2014; ochrona przed zawilgoceniem: - przed przystąpieniem do robót dociepleniowych przeprowadzić kontrolę szczelności pokrycia dachowego; - w przypadku nieszczelnego pokrycia wykonać miejscowe naprawy; - granulat z wełny mineralnej chronić przed zawilgoceniem. 11

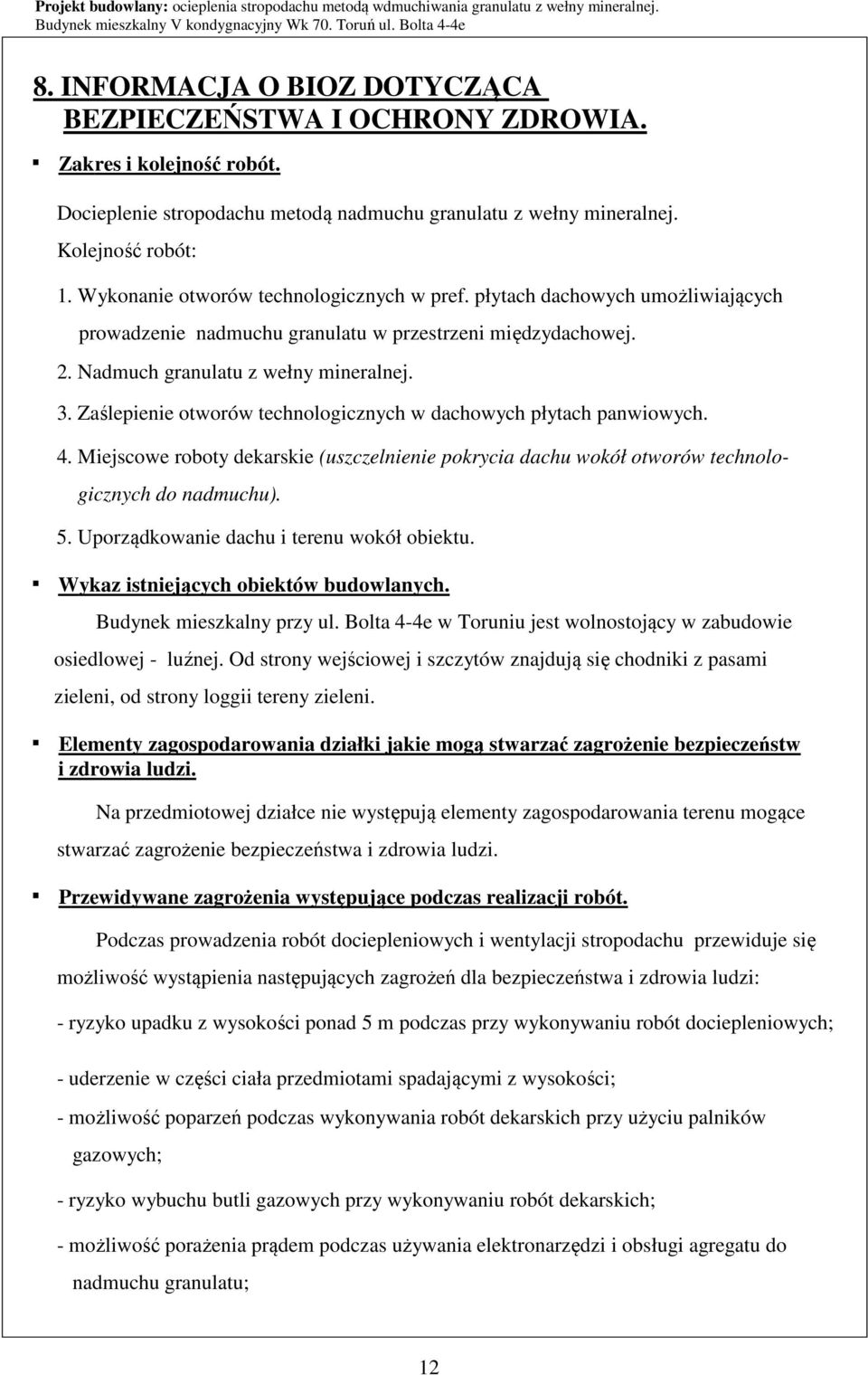

12 Budynek mieszkalny V kondygnacyjny Wk 70. Toruń ul. Bolta 4-4e 8. INFORMACJA O BIOZ DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA. Zakres i kolejność robót. Docieplenie stropodachu metodą nadmuchu granulatu z wełny mineralnej. Kolejność robót: 1. Wykonanie otworów technologicznych w pref. płytach dachowych umożliwiających prowadzenie nadmuchu granulatu w przestrzeni międzydachowej. 2. Nadmuch granulatu z wełny mineralnej. 3. Zaślepienie otworów technologicznych w dachowych płytach panwiowych. 4. Miejscowe roboty dekarskie (uszczelnienie pokrycia dachu wokół otworów technolo- gicznych do nadmuchu). 5. Uporządkowanie dachu i terenu wokół obiektu. Wykaz istniejących obiektów budowlanych. Budynek mieszkalny przy ul. Bolta 4-4e w Toruniu jest wolnostojący w zabudowie osiedlowej - luźnej. Od strony wejściowej i szczytów znajdują się chodniki z pasami zieleni, od strony loggii tereny zieleni. Elementy zagospodarowania działki jakie mogą stwarzać zagrożenie bezpieczeństw i zdrowia ludzi. Na przedmiotowej działce nie występują elementy zagospodarowania terenu mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Przewidywane zagrożenia występujące podczas realizacji robót. Podczas prowadzenia robót dociepleniowych i wentylacji stropodachu przewiduje się możliwość wystąpienia następujących zagrożeń dla bezpieczeństwa i zdrowia ludzi: - ryzyko upadku z wysokości ponad 5 m podczas przy wykonywaniu robót dociepleniowych; - uderzenie w części ciała przedmiotami spadającymi z wysokości; - możliwość poparzeń podczas wykonywania robót dekarskich przy użyciu palników gazowych; - ryzyko wybuchu butli gazowych przy wykonywaniu robót dekarskich; - możliwość porażenia prądem podczas używania elektronarzędzi i obsługi agregatu do nadmuchu granulatu; 12

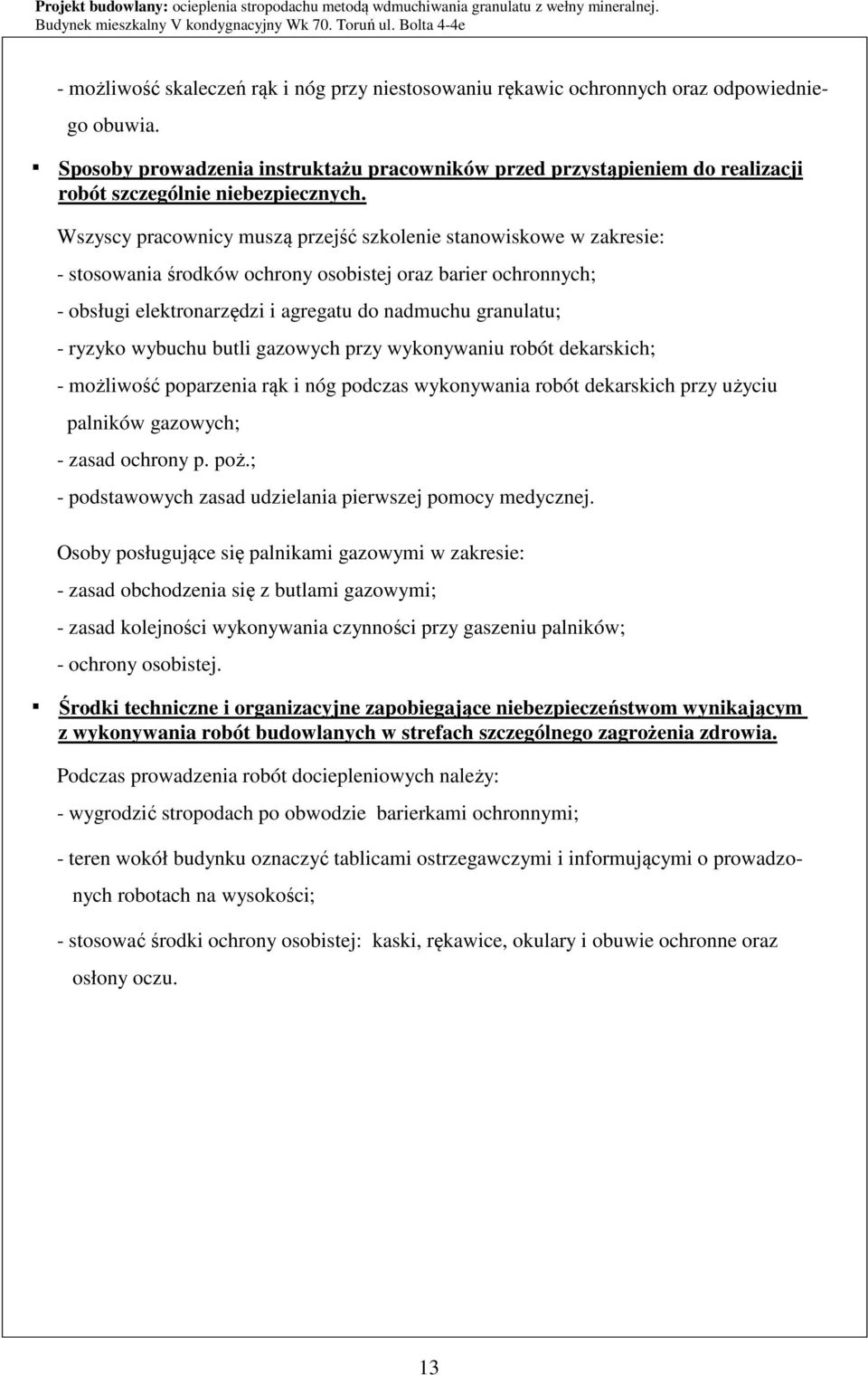

13 Budynek mieszkalny V kondygnacyjny Wk 70. Toruń ul. Bolta 4-4e - możliwość skaleczeń rąk i nóg przy niestosowaniu rękawic ochronnych oraz odpowiednie- go obuwia. Sposoby prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Wszyscy pracownicy muszą przejść szkolenie stanowiskowe w zakresie: - stosowania środków ochrony osobistej oraz barier ochronnych; - obsługi elektronarzędzi i agregatu do nadmuchu granulatu; - ryzyko wybuchu butli gazowych przy wykonywaniu robót dekarskich; - możliwość poparzenia rąk i nóg podczas wykonywania robót dekarskich przy użyciu palników gazowych; - zasad ochrony p. poż.; - podstawowych zasad udzielania pierwszej pomocy medycznej. Osoby posługujące się palnikami gazowymi w zakresie: - zasad obchodzenia się z butlami gazowymi; - zasad kolejności wykonywania czynności przy gaszeniu palników; - ochrony osobistej. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia. Podczas prowadzenia robót dociepleniowych należy: - wygrodzić stropodach po obwodzie barierkami ochronnymi; - teren wokół budynku oznaczyć tablicami ostrzegawczymi i informującymi o prowadzo- nych robotach na wysokości; - stosować środki ochrony osobistej: kaski, rękawice, okulary i obuwie ochronne oraz osłony oczu. 13

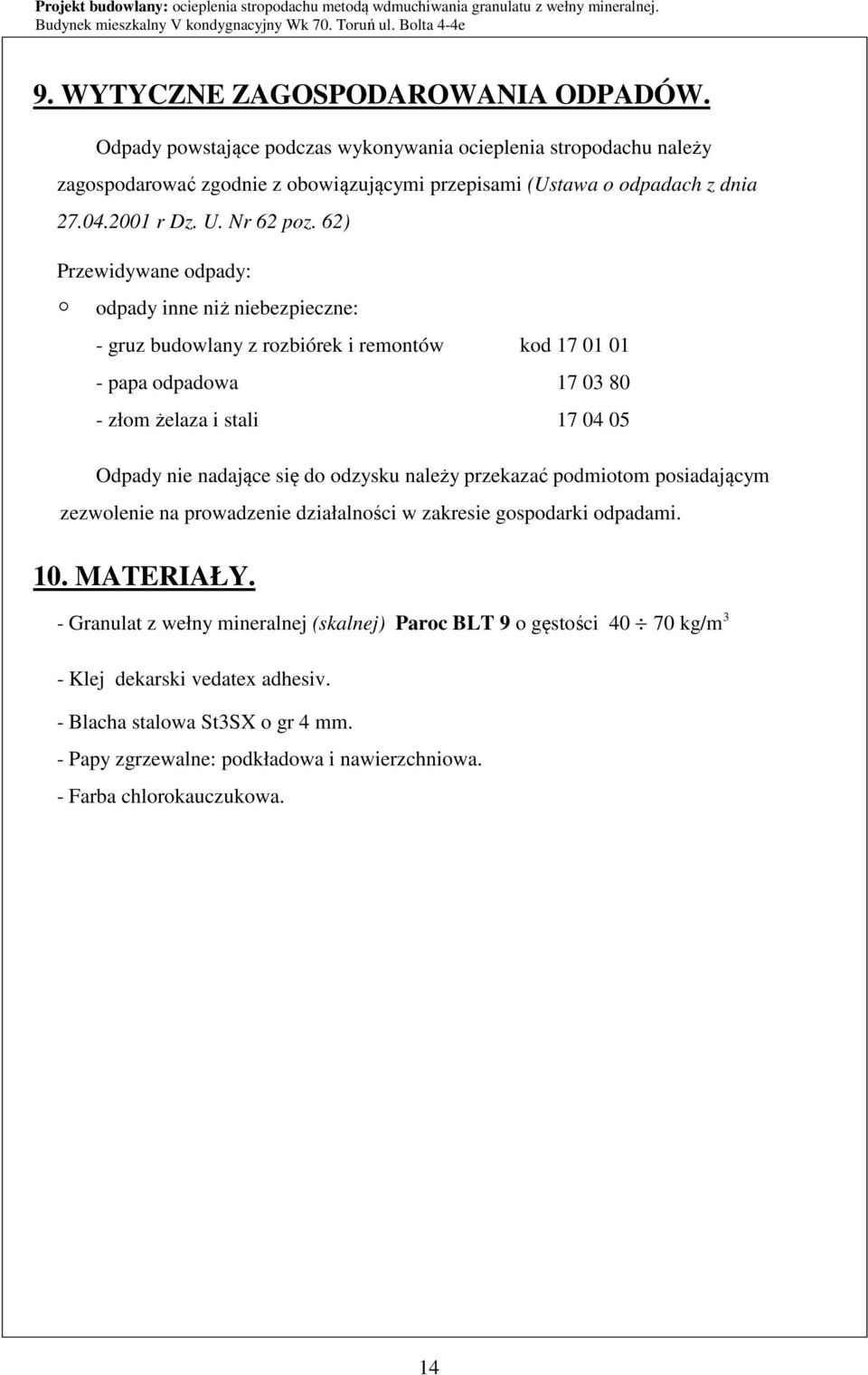

14 Budynek mieszkalny V kondygnacyjny Wk 70. Toruń ul. Bolta 4-4e 9. WYTYCZNE ZAGOSPODAROWANIA ODPADÓW. Odpady powstające podczas wykonywania ocieplenia stropodachu należy zagospodarować zgodnie z obowiązującymi przepisami (Ustawa o odpadach z dnia r Dz. U. Nr 62 poz. 62) Przewidywane odpady: odpady inne niż niebezpieczne: - gruz budowlany z rozbiórek i remontów kod papa odpadowa złom żelaza i stali Odpady nie nadające się do odzysku należy przekazać podmiotom posiadającym zezwolenie na prowadzenie działalności w zakresie gospodarki odpadami. 10. MATERIAŁY. - Granulat z wełny mineralnej (skalnej) Paroc BLT 9 o gęstości kg/m 3 - Klej dekarski vedatex adhesiv. - Blacha stalowa St3SX o gr 4 mm. - Papy zgrzewalne: podkładowa i nawierzchniowa. - Farba chlorokauczukowa. 14

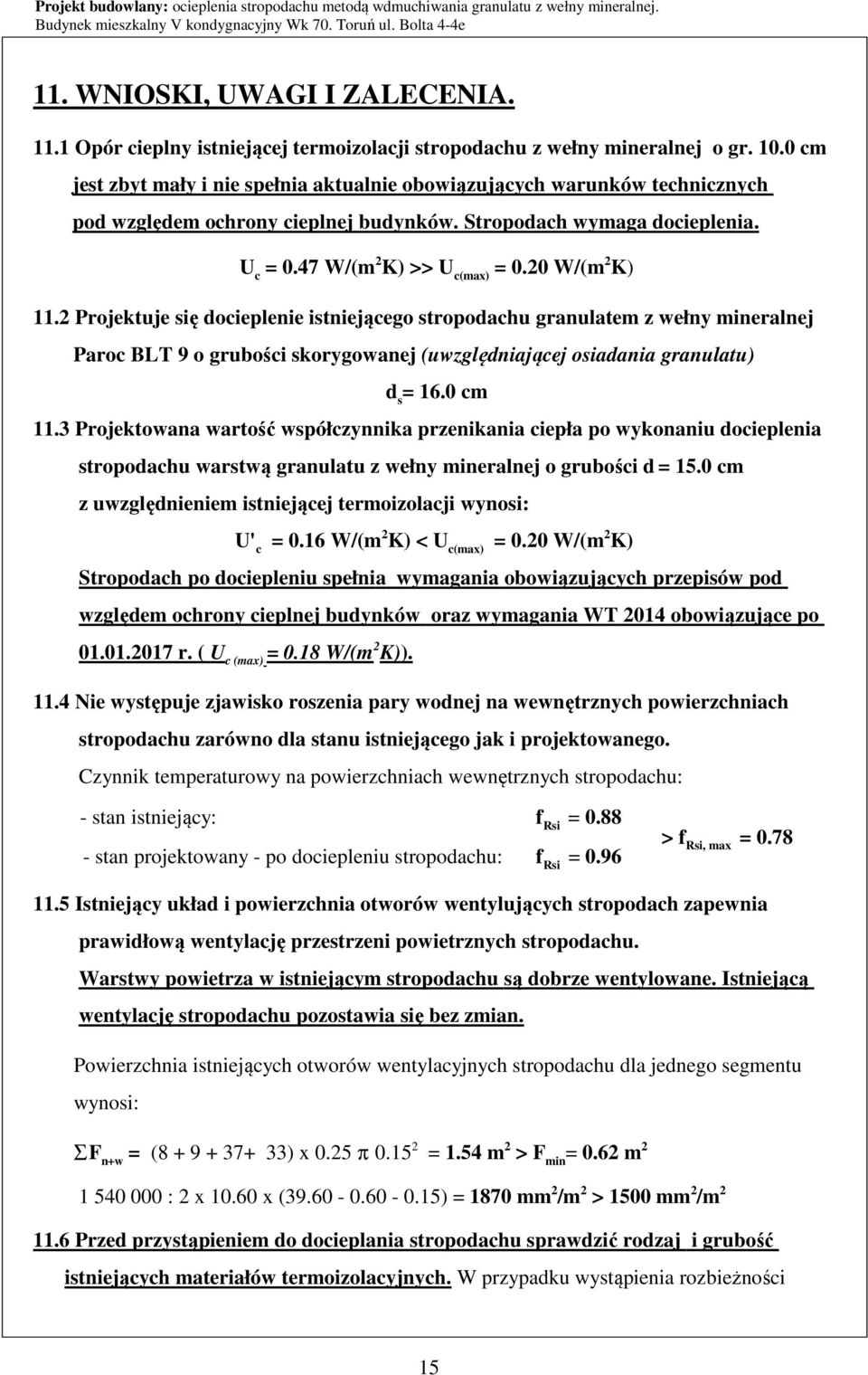

15 Budynek mieszkalny V kondygnacyjny Wk 70. Toruń ul. Bolta 4-4e 11. WNIOSKI, UWAGI I ZALECENIA Opór cieplny istniejącej termoizolacji stropodachu z wełny mineralnej o gr cm jest zbyt mały i nie spełnia aktualnie obowiązujących warunków technicznych pod względem ochrony cieplnej budynków. Stropodach wymaga docieplenia. U c = 0.47 W/(m 2 K) >> U c(max) = 0.20 W/(m 2 K) 11.2 Projektuje się docieplenie istniejącego stropodachu granulatem z wełny mineralnej Paroc BLT 9 o grubości skorygowanej (uwzględniającej osiadania granulatu) d s = 16.0 cm 11.3 Projektowana wartość współczynnika przenikania ciepła po wykonaniu docieplenia stropodachu warstwą granulatu z wełny mineralnej o grubości d = 15.0 cm z uwzględnieniem istniejącej termoizolacji wynosi: U' c = 0.16 W/(m 2 K) < U c(max) = 0.20 W/(m 2 K) Stropodach po dociepleniu spełnia wymagania obowiązujących przepisów pod względem ochrony cieplnej budynków oraz wymagania WT 2014 obowiązujące po r. ( U c (max) = 0.18 W/(m 2 K)) Nie występuje zjawisko roszenia pary wodnej na wewnętrznych powierzchniach stropodachu zarówno dla stanu istniejącego jak i projektowanego. Czynnik temperaturowy na powierzchniach wewnętrznych stropodachu: - stan istniejący: f Rsi = stan projektowany - po dociepleniu stropodachu: f Rsi = 0.96 > f Rsi, max = Istniejący układ i powierzchnia otworów wentylujących stropodach zapewnia prawidłową wentylację przestrzeni powietrznych stropodachu. Warstwy powietrza w istniejącym stropodachu są dobrze wentylowane. Istniejącą wentylację stropodachu pozostawia się bez zmian. Powierzchnia istniejących otworów wentylacyjnych stropodachu dla jednego segmentu wynosi: ΣF n+w = ( ) x 0.25 π = 1.54 m 2 > F min = 0.62 m : 2 x x ( ) = 1870 mm 2 /m 2 > 1500 mm 2 /m Przed przystąpieniem do docieplania stropodachu sprawdzić rodzaj i grubość istniejących materiałów termoizolacyjnych. W przypadku wystąpienia rozbieżności 15

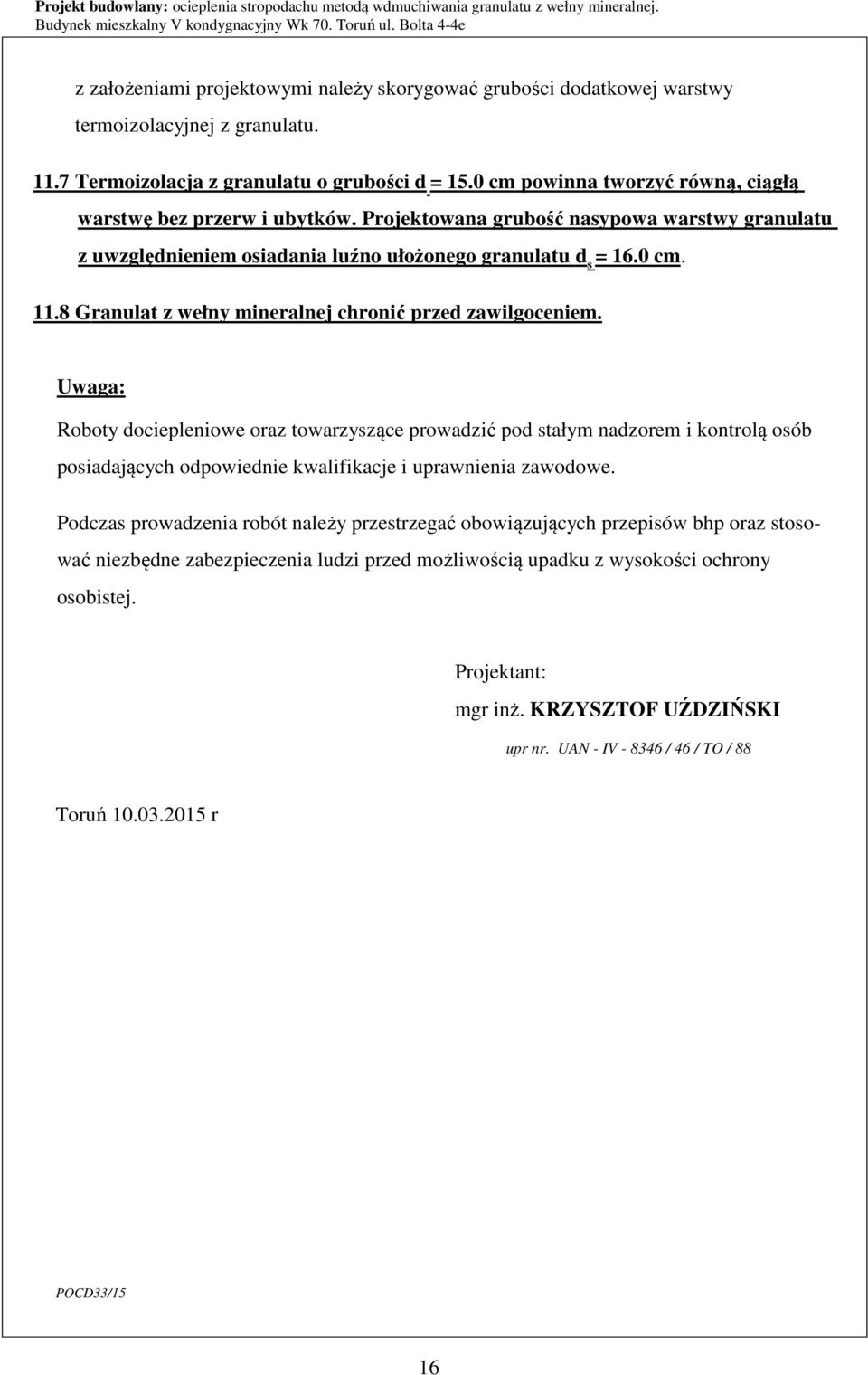

16 Budynek mieszkalny V kondygnacyjny Wk 70. Toruń ul. Bolta 4-4e z założeniami projektowymi należy skorygować grubości dodatkowej warstwy termoizolacyjnej z granulatu Termoizolacja z granulatu o grubości d = 15.0 cm powinna tworzyć równą, ciągłą warstwę bez przerw i ubytków. Projektowana grubość nasypowa warstwy granulatu z uwzględnieniem osiadania luźno ułożonego granulatu d s = 16.0 cm Granulat z wełny mineralnej chronić przed zawilgoceniem. Uwaga: Roboty dociepleniowe oraz towarzyszące prowadzić pod stałym nadzorem i kontrolą osób posiadających odpowiednie kwalifikacje i uprawnienia zawodowe. Podczas prowadzenia robót należy przestrzegać obowiązujących przepisów bhp oraz stosować niezbędne zabezpieczenia ludzi przed możliwością upadku z wysokości ochrony osobistej. Projektant: mgr inż. KRZYSZTOF UŹDZIŃSKI upr nr. UAN - IV / 46 / TO / 88 Toruń r POCD33/15 16

17 Budynek mieszkalny V kondygnacyjny Wk 70. Toruń ul. Bolta 4-4e Załącznik nr 1: Analiza izolacyjności i stanu wilgotności stropodachu. Budynek mieszkalny V kondygnacyjny, Wk - 70 Toruń ul. Bolta 4-4e Opracował : mgr inż. KRZYSZTOF UŹDZIŃSKI upr nr. UAN - IV / 46 / TO / 88 Toruń r. 17

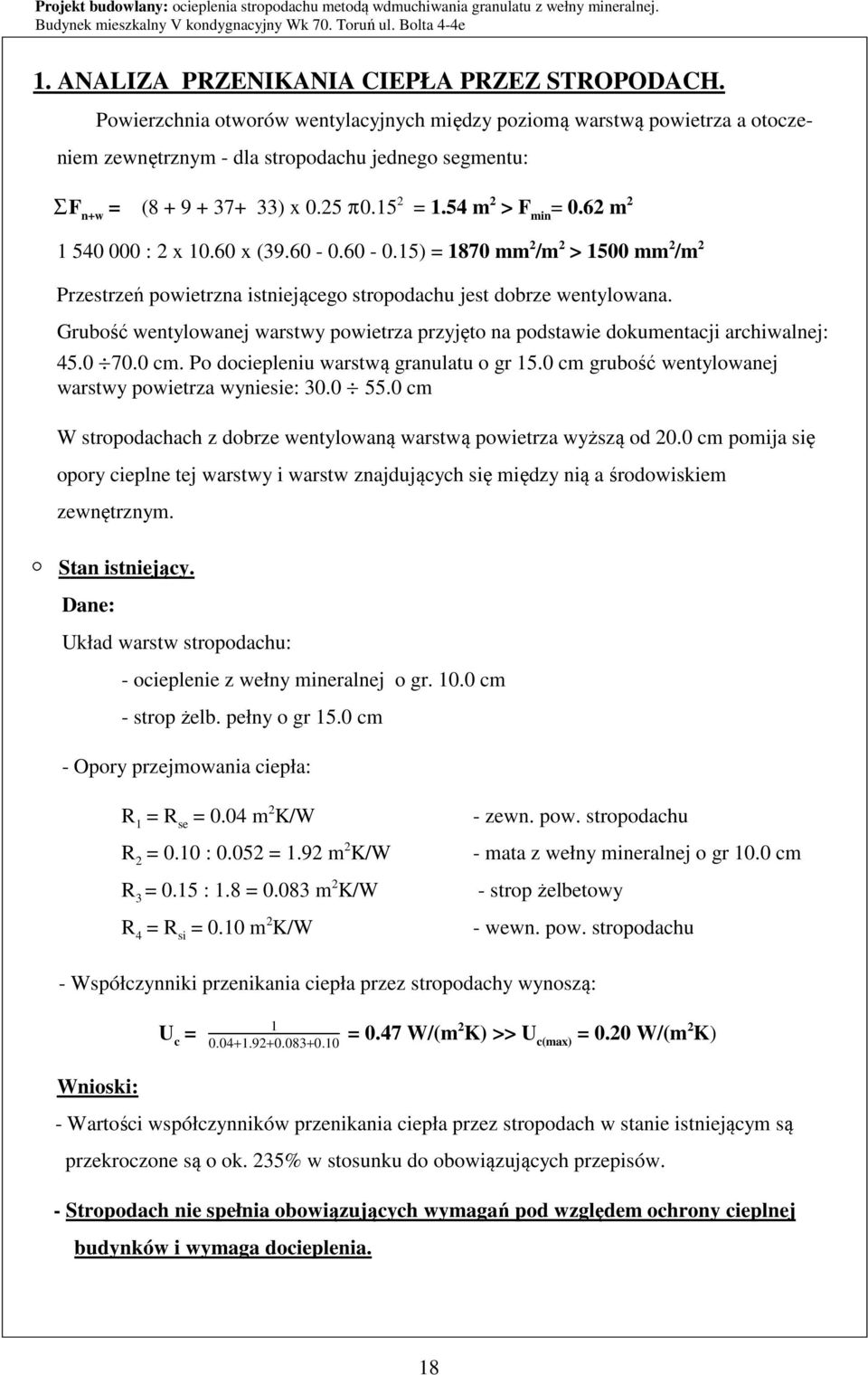

18 Budynek mieszkalny V kondygnacyjny Wk 70. Toruń ul. Bolta 4-4e 1. ANALIZA PRZENIKANIA CIEPŁA PRZEZ STROPODACH. Powierzchnia otworów wentylacyjnych między poziomą warstwą powietrza a otocze- niem zewnętrznym - dla stropodachu jednego segmentu: ΣF n+w = ( ) x 0.25 π = 1.54 m 2 > F min = 0.62 m : 2 x x ( ) = 1870 mm 2 /m 2 > 1500 mm 2 /m 2 Przestrzeń powietrzna istniejącego stropodachu jest dobrze wentylowana. Grubość wentylowanej warstwy powietrza przyjęto na podstawie dokumentacji archiwalnej: cm. Po dociepleniu warstwą granulatu o gr 15.0 cm grubość wentylowanej warstwy powietrza wyniesie: cm W stropodachach z dobrze wentylowaną warstwą powietrza wyższą od 20.0 cm pomija się opory cieplne tej warstwy i warstw znajdujących się między nią a środowiskiem zewnętrznym. Stan istniejący. Dane: Układ warstw stropodachu: - ocieplenie z wełny mineralnej o gr cm - strop żelb. pełny o gr 15.0 cm - Opory przejmowania ciepła: R 1 = R se = 0.04 m 2 K/W R 2 = 0.10 : = 1.92 m 2 K/W - zewn. pow. stropodachu R 3 = 0.15 : 1.8 = m 2 K/W - strop żelbetowy R 4 = R si = 0.10 m 2 K/W - mata z wełny mineralnej o gr 10.0 cm - wewn. pow. stropodachu - Współczynniki przenikania ciepła przez stropodachy wynoszą: Wnioski: 1 U c = = 0.47 W/(m 2 K) >> U c(max) = 0.20 W/(m 2 K) Wartości współczynników przenikania ciepła przez stropodach w stanie istniejącym są przekroczone są o ok. 235% w stosunku do obowiązujących przepisów. - Stropodach nie spełnia obowiązujących wymagań pod względem ochrony cieplnej budynków i wymaga docieplenia. 18

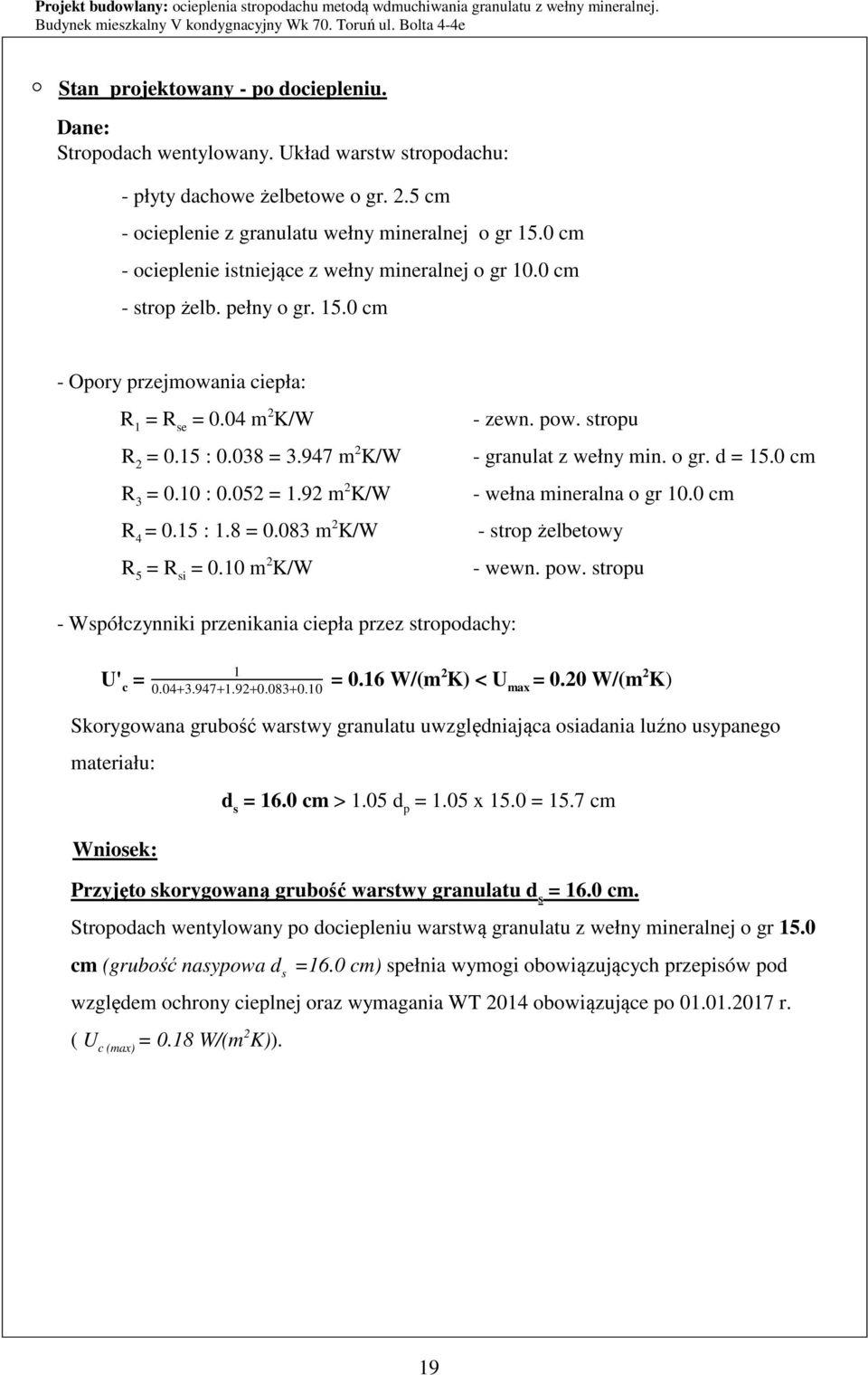

19 Budynek mieszkalny V kondygnacyjny Wk 70. Toruń ul. Bolta 4-4e Stan projektowany - po dociepleniu. Dane: Stropodach wentylowany. Układ warstw stropodachu: - płyty dachowe żelbetowe o gr. 2.5 cm - ocieplenie z granulatu wełny mineralnej o gr 15.0 cm - ocieplenie istniejące z wełny mineralnej o gr 10.0 cm - strop żelb. pełny o gr cm - Opory przejmowania ciepła: R 1 = R se = 0.04 m 2 K/W R 2 = 0.15 : = m 2 K/W R 3 = 0.10 : = 1.92 m 2 K/W - zewn. pow. stropu - granulat z wełny min. o gr. d = 15.0 cm - wełna mineralna o gr 10.0 cm R 4 = 0.15 : 1.8 = m 2 K/W - strop żelbetowy R 5 = R si = 0.10 m 2 K/W - Współczynniki przenikania ciepła przez stropodachy: - wewn. pow. stropu 1 U' c = = 0.16 W/(m 2 K) < U max = 0.20 W/(m 2 K) Skorygowana grubość warstwy granulatu uwzględniająca osiadania luźno usypanego materiału: Wniosek: d s = 16.0 cm > 1.05 d p = 1.05 x 15.0 = 15.7 cm Przyjęto skorygowaną grubość warstwy granulatu d s = 16.0 cm. Stropodach wentylowany po dociepleniu warstwą granulatu z wełny mineralnej o gr 15.0 cm (grubość nasypowa d s =16.0 cm) spełnia wymogi obowiązujących przepisów pod względem ochrony cieplnej oraz wymagania WT 2014 obowiązujące po r. ( U c (max) = 0.18 W/(m 2 K)). 19

20 Budynek mieszkalny V kondygnacyjny Wk 70. Toruń ul. Bolta 4-4e 2. ANALIZA STANU WILGOTNOŚCIOWEGO STROPODACHU. Dane: - klasa wilgotności wewnętrznej budynku: 3 - średnie wieloletnie temperatury miesiąca wg PN-B-02025:2001 stacja meteorologiczna 50: Toruń - temperatury wewnętrzne: t i + 20 o C Obliczenia f Rsi, max na podstawie klasy wilgotności wewnętrznej budynku wg PN-EN ISO 13788:2001 przeprowadzono w tabeli poniżej, gdzie: Q e - temperatura zewnętrzna ϕ e p e p i - wilgotność względna powietrza zewnętrznego - ciśnienie pary wodnej powietrza zewnętrznego - ciśnienie pary wodnej powietrza wewnętrznego p - nadwyżka wewnętrznego ciśnienia pary wodnej p sat - wartość ciśnienia pary wodnej w stanie nasycenia p sat (Q si ) - minimalna dopuszczalna wartość ciśnienia pary wodnej nasyconej na powierzchni Q si min Q i f Rsi wewnętrznej Miesiąc - minimalna dopuszczalna temperatura powierzchni wewnętrznej - temperatura powietrza wewnętrznego - czynnik temperaturowy na powierzchni wewnętrznej Q e [ o C] [-] p sat [Pa] p e [Pa] p [Pa] p i [Pa] p sat (Q si ) [Pa] Q si min [ o C] Q i [ o C] styczeń luty marzec kwiecień maj czerwiec lipiec sierpień wrzesień październik listopad grudzień Miesiąc grudzień jest miesiącem krytycznym: f Rsi, max = 0.78 f Rsi [-] 20

21 Budynek mieszkalny V kondygnacyjny Wk 70. Toruń ul. Bolta 4-4e Czynnik temperaturowy na powierzchniach wewnętrznych stropodachu. Opory przejmowania ciepła na powierzchniach wewnętrznych stropodachów: R si = 0.25 m 2 K/W (ryzyko kondensacji w narożu) a. stan istniejący: U = 0.47 W/(m 2 K) f Rsi = ( )/ = 0.88 > f Rsi, max = 0.78 b. stan projektowany - po dociepleniu stropodachu: U = 0.16 W/(m 2 K) f Rsi = ( )/ = 0.96 > f Rsi, max = 0.78 Wniosek: Nie występuje kondensacja (roszenie) pary wodnej na wewnętrznych powierzchniach stropodachu. Projektant: mgr inż. KRZYSZTOF UŹDZIŃSKI upr nr. UAN - IV / 46 / TO / 88 Toruń r. 21

22 Budynek mieszkalny V kondygnacyjny Wk 70. Toruń ul. Bolta 4 Załącznik nr 2: Formalno - prawny Uprawnienia budowlane, zaświadczenia o przynależności do Izby Inżynierów Budownictwa, oświadczenia projektanta i osoby sprawdzającej projekt budowlany. 22
