1 1. CZĘŚĆ OGÓLNA 1.1. Podstawa formalna opracowania. Zlecenie inwestora na wykonanie projektu budowlanego normy i wytyczne 1.2. Podstawa merytoryczna. Podstawą merytoryczną opracowania jest stan istniejący budynku pralni przy Powiatowym Szpitalu w Pińczowie Cel i zakres opracowania. Celem opracowania jest inwentaryzacja w/w budynku. 2. INWENTARYZACJA PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU BUOWLANEGO Przedmiotem opracowania jest projekt inwentaryzacji BUDYNKU PRALNI położonego na działce nr ewid. gruntu 123/11 w Pińczowie. W związku z planowaną nadbudową, rozbudową i przebudową przedmiotowego budynku na gabinety rehabilitacji na poziomie części parteru i na oddział łóżkowy na poziomie piętra inwestor zlecił inwentaryzację w celu określenia możliwości przeprowadzenia przewidzianej inwestycji. Usytuowanie budynku w stosunku do granic nieruchomości i innych obiektów w sąsiedztwie przedstawiono w projekcie zagospodarowania działki. Parametry techniczne budynku pralni: Kubatura 4 151,70 m 3 Powierzchnia zabudowana 706,06 m 2 Powierzchnia użytkowa 1 218,29 m 2 Wysokość do kalenicy 8,56 m Program użytkowy budynku pralni: PIWNICA 01 Komunikacja 32,89 m 2 02 Piwnica 10,76 m 2 03 Piwnica 13,59 m 2 3

2 04 Piwnica 8,31 m 2 05 Piwnica 8,74 m 2 06 Piwnica 8,28 m 2 07 Piwnica 20,44 m 2 PARTER Razem piwnice 103,01 m 2 1. Pralnia mokra 40,25 m 2 2. Pralnia sucha 63,03 m 2 3. Naprawa bielizny 14,94 m 2 4. Mag. bielizny czystej 24,74 m 2 5. Wentylatornia 37,04 m 2 6. Pracownia diagnostyczna 2 14,47 m 2 7. Pracownia diagnostyczna 1 7,62 m 2 8. Pobieranie materiału 14,09 m 2 9. Pralnia mokra 18,71 m Środki piorące 8,63 m Szyb windy 3,80 m Szatnia 14,28 m Węzeł higieniczno sanitarny 5,46 m Umywalnia 4,80 m Węzeł higieniczno sanitarny 2,09 m Komunikacja 20,74 m Sterylizatornia brudna 6,75 m Zmywalnia 8,83 m Skład porządkowy 1,38 m Sterylizatornia czysta 14,45 m Wiatrołap 2,66 m Dezynfektornia 19,09 m Brudownik segregatornia 25,57 m Węzeł higieniczno sanitarny 7,30 m Magazynek 3,40 m Magazynek 1,78 m Umywalnia 1,17 m Brudownik 14,66 m Przygotowanie bielizny 10,34 m Komunikacja 45,67 m Wiatrołap 2,55 m Pokój personelu 18,40 m Pokój kierownika 14,70 m Węzeł higieniczno sanitarny 3,15 m Magazyn fartuchów 3,59 m Pokój socjalny 13,25 m Magazyn pożywek 10,94 m 2 4

3 38. Szatnia 6,79 m Magazyn 7,43 m 2 PODDASZE Razem parter 538,54 m Suszarnia 117,30 m Suszarnia 114,00 m Suszarnia 113,58 m Magazyn 67,85 m Komunikacja 14,37 m Klatka schodowa 16,17 m Magazyn 16,17 m Suszarnia 117,30 m 2 Razem parter 576,74 m FORMA ARCHITEKTONICZNA I FUNKCJA OBIEKTU Inwentaryzowany BUDYNEK PRALNI wykonany jest w metodzie tradycyjnej. Całość budynku jest harmonijnie powiązana z otaczającym krajobrazem. Inwentaryzowany budynek oparty jest na rzucie prostokąta. Dach nad budynkiem suszarni jest dwuspadowy pokryty płytą falistą (eternitem). 2.3.UKŁAD KONSTRUKCYJNY OBIEKTU BUDOWLANEGO Inwentaryzowany budynek wykonany jest z: - fundamenty ławy z betonu kl. B15 - ściany fundamentowe bloczki betonowe - ściany zewnętrzne cegła kratówka gr. 25 cm i siporex gr. 12 cm - ściany wewnętrzne parteru cegła kratówka gr. 25 i 12 cm - ściany wewnętrzne poddasza cegła biała gr. 25 i 12 cm - stropy płyty kanałowe - schody wewnętrzne żelbetowe monolityczne z betonu B15 i stali A-0 i A-III - wieńce żelbetowe z betonu B 15 i stali A-III - konstrukcja dachu płyty faliste (eternit) na płatwiach stalowych (dwuteownikach I 160) o nachyleniu połaci 11º. Zastosowane schematy konstrukcyjne (statyczne) dla poszczególnych elementów konstrukcyjnych budynku są podane w obliczeniach statycznych sprawdzających. Ponadto w obliczeniach uwzględniono warunki II strefy śniegowej wg PN-80/B oraz I strefy wiatrowej wg PN-77/B WYPOSAŻENIE BUDOWLANO INSTALACYJNE W inwentaryzowanym budynku znajduje się instalacja elektryczna, wod kan i C.O. oraz wentylacja. 5

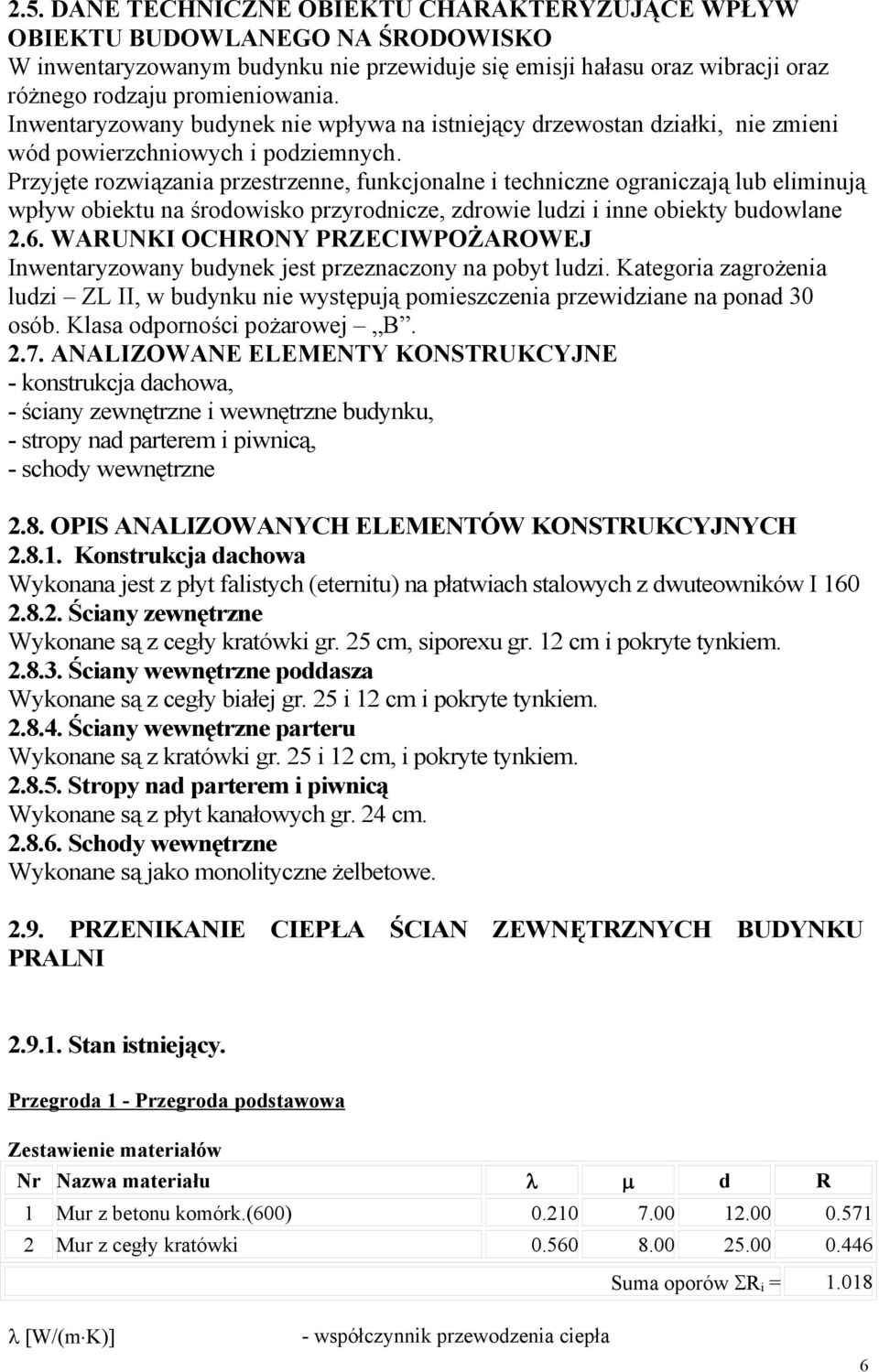

4 2.5. DANE TECHNICZNE OBIEKTU CHARAKTERYZUJĄCE WPŁYW OBIEKTU BUDOWLANEGO NA ŚRODOWISKO W inwentaryzowanym budynku nie przewiduje się emisji hałasu oraz wibracji oraz różnego rodzaju promieniowania. Inwentaryzowany budynek nie wpływa na istniejący drzewostan działki, nie zmieni wód powierzchniowych i podziemnych. Przyjęte rozwiązania przestrzenne, funkcjonalne i techniczne ograniczają lub eliminują wpływ obiektu na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane 2.6. WARUNKI OCHRONY PRZECIWPOŻAROWEJ Inwentaryzowany budynek jest przeznaczony na pobyt ludzi. Kategoria zagrożenia ludzi ZL II, w budynku nie występują pomieszczenia przewidziane na ponad 30 osób. Klasa odporności pożarowej B ANALIZOWANE ELEMENTY KONSTRUKCYJNE - konstrukcja dachowa, - ściany zewnętrzne i wewnętrzne budynku, - stropy nad parterem i piwnicą, - schody wewnętrzne 2.8. OPIS ANALIZOWANYCH ELEMENTÓW KONSTRUKCYJNYCH Konstrukcja dachowa Wykonana jest z płyt falistych (eternitu) na płatwiach stalowych z dwuteowników I Ściany zewnętrzne Wykonane są z cegły kratówki gr. 25 cm, siporexu gr. 12 cm i pokryte tynkiem Ściany wewnętrzne poddasza Wykonane są z cegły białej gr. 25 i 12 cm i pokryte tynkiem Ściany wewnętrzne parteru Wykonane są z kratówki gr. 25 i 12 cm, i pokryte tynkiem Stropy nad parterem i piwnicą Wykonane są z płyt kanałowych gr. 24 cm Schody wewnętrzne Wykonane są jako monolityczne żelbetowe PRZENIKANIE CIEPŁA ŚCIAN ZEWNĘTRZNYCH BUDYNKU PRALNI Stan istniejący. Przegroda 1 - Przegroda podstawowa Zestawienie materiałów Nr Nazwa materiału λ μ d R 1 Mur z betonu komórk.(600) Mur z cegły kratówki Suma oporów ΣR i = λ [W/(m K)] - współczynnik przewodzenia ciepła 6

5 μ [-] d [cm] R [(m 2 K)/W] - współczynnik przepuszczania pary wodnej - grubość warstwy - opór cieplny warstwy materiału Układ warstw Wyniki - przenikanie ciepła Wyznaczenie temperatury zewnętrznej Numer strefy klimatycznej: 3. Temperatura obliczeniowa powietrza na zewnętrz budynku T e = o C Wyznaczenie temperatury wewnętrznej Pomieszczenie wewnętrzne: Gabinety lekarskie z rozbieraniem pacjentów. Temperatura obliczeniowa powietrza w pomieszczeniu T i = 25.0 o C Współczynnik przenikania ciepła Opory przejmowania ciepła na powierzchniach przegrody: na powierzchni wewnętrznej na powierzchni zewnętrznej Opór całkowity R T = R si + ΣR i + R se = = = 7

6 Współczynnik przenikania ciepła przez przegrodę U = [W/m 2 K] Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych warunków pogodowych Wykres rozkładu ciśnień na grubości przegrody Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza. Wykres rozkładu temperatur na grubości przegrody 8

7 Wykres wykonano przy zachowaniu skali dla grubości warstw. Temperatura powierzchni wewnętrznej wynosi t pow = o C Temperatura punktu rosy wynosi t s = o C Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany t s + 1 = < t pow = Zestawienie wyników obliczeń cieplno-wilgotnościowych dla okresu jednego roku. Miesiąc Liczba dni Liczba stref kondensacji Liczba stref odparowania ΔM k ΔM o M c Październik Listopad Grudzień Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień ΔM k [kg/m 2 ] - przyrost masy skondensowanej wody na m 2 przegrody ΔM o [kg/m 2 ] - ubytek masy odparowanej wody na m 2 przegrody M c [kg/m 2 ] - całkowita masa wody na m 2 przegrody 9

8 Przegroda zaprojektowana poprawnie. Po okresie rozliczeniowym brak wody w przegrodzie. WNIOSEK: Współczynnik przenikania ciepła przekroczony!!! BUDYNEK NALEŻY DOCIEPLIĆ!!! 8.NORMY I ROZPORZĄDZENIA ZASTOSOWANE W PROJEKCIE PN-82/B-02000: OBCIĄŻENIA BUDOWLI Zasady ustalania wartości PN-82/B-02001: OBCIĄŻENIA BUDOWLI Obciążenia stałe PN-82/B-02003: OBCIĄŻENIA BUDOWLI Obciążenia technologiczne i montażowe PN-80/B-02010: OBCIĄŻENIA W OBLICZENIACH STATYCZNYCH Obciążenie śniegiem PN-77/B-02011: OBCIĄZENIA W OBLICZENIACH STATYCZNYCH Obciążenie wiatrem PN-76/B-03001: KONSTRUKCJE I PODŁOŻA BUDOWLI Ogólne zasady obliczeń PN-90/B-03000: PROJEKTY BUDOWLANE Obliczenia statyczne PN/B : KONSTRUKCJE BETONOWE,ŻELBETOWE I SPRĘŻONE Obliczenia statyczne i projektowanie PN-/B Konstrukcje z drewna i materiałów drewnopochodnych.obliczenia statyczne i projektowanie. Materiały PN-90/B-03200: KONSTRUKCJE STALOWE Obliczenia statyczne i projektowanie PN-81/B grunty budowlane PSADOWIENIE BEZPOŚREDNIE BUDOWLI Obliczenia statyczne i projektowanie. PN-91/B OCHRONA CIEPLNA BUDYNKÓW Wymagania i obliczenia PN-87/B KONSTRUKCJE MUROWE Obliczenia statyczne i projektowanie. PN-74/B SPOSOBY WYKONANIA BADANIA MAKROSKOPOWEGO GRUNTU PN-86/B GRUNTY BUDOWLANE Określenia, symbole, podział i opis gruntów PN-ISO 9836:1997 WŁAŚCIWOŚCI UŻYTKOWE W BUDOWNICTWIE Określenie i obliczanie wskaźników powierzchniowych i kubaturowych PN-89/B Przewody dymowe,spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze Rozporządzenie MSW i A z dnia 16 czerwca 2003r Dz. U. nr 121,1138 w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. Dz. U nr 75 poz. 690 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie MSW i A z dnia 24 września 1998 w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych. Dz. U. Nr 126 poz.839. Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r w sprawie szczegółowego zakresu i formy projektu budowlanego Dz. U. z. nr 120 poz OPRACOWAŁ: 10
