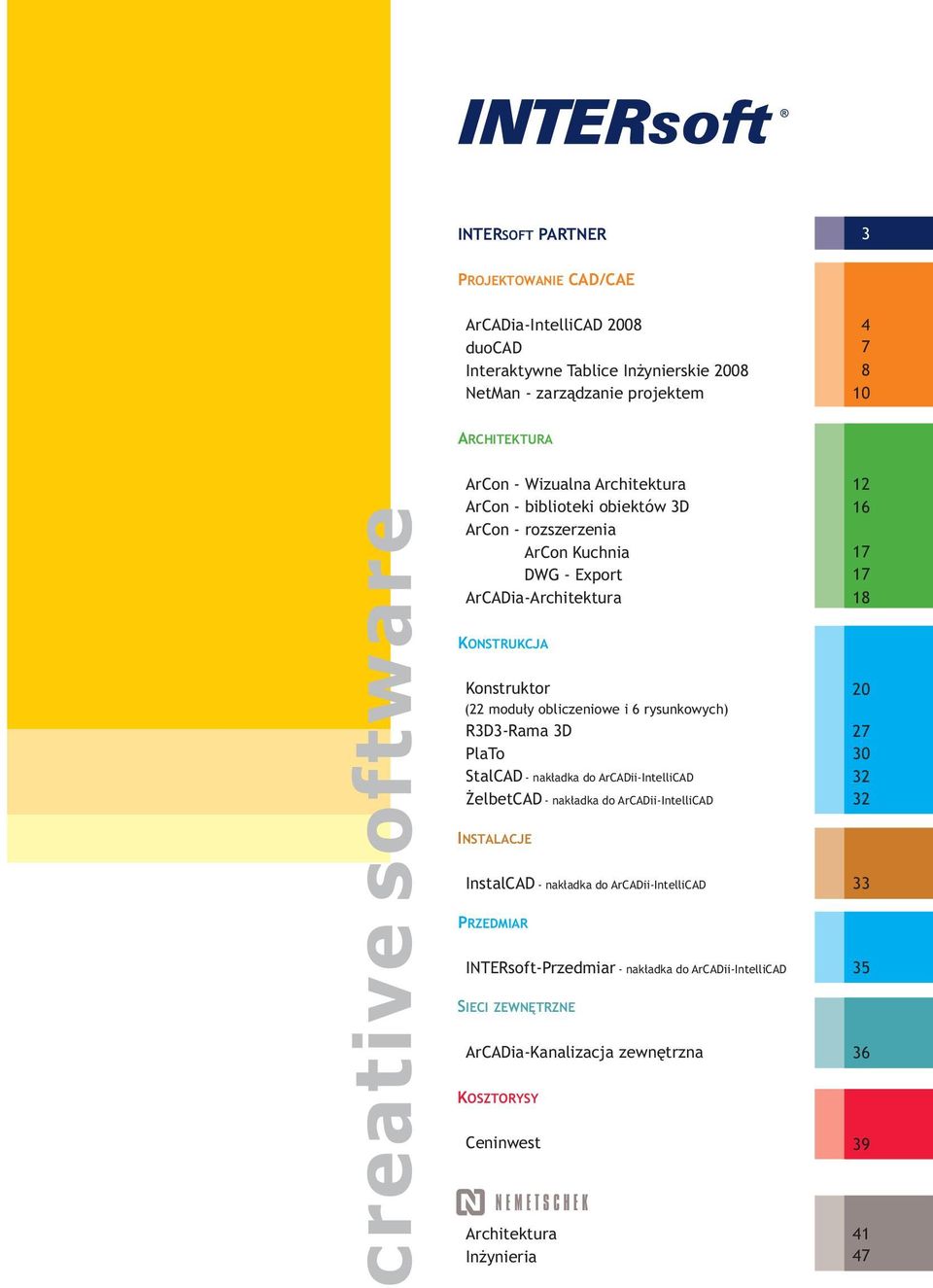

1 INTERSOFT PARTNER 3 PROJEKTOWANIE CAD/CAE ArCADia-IntelliCAD 2008 duocad Interaktywne Tablice In ynierskie 2008 NetMan - zarz¹dzanie projektem ARCHITEKTURA ArCon - Wizualna Architektura ArCon - biblioteki obiektów 3D ArCon - rozszerzenia ArCon Kuchnia DWG - Export ArCADia-Architektura KONSTRUKCJA Konstruktor (22 modu³y obliczeniowe i 6 rysunkowych) R3D3-Rama 3D PlaTo StalCAD - nak³adka do ArCADii-IntelliCAD elbetcad - nak³adka do ArCADii-IntelliCAD INSTALACJE InstalCAD - nak³adka do ArCADii-IntelliCAD 33 PRZEDMIAR INTERsoft-Przedmiar - nak³adka do ArCADii-IntelliCAD 35 SIECI ZEWNÊTRZNE ArCADia-Kanalizacja zewnêtrzna 36 KOSZTORYSY Ceninwest 39 Architektura In ynieria 41 47

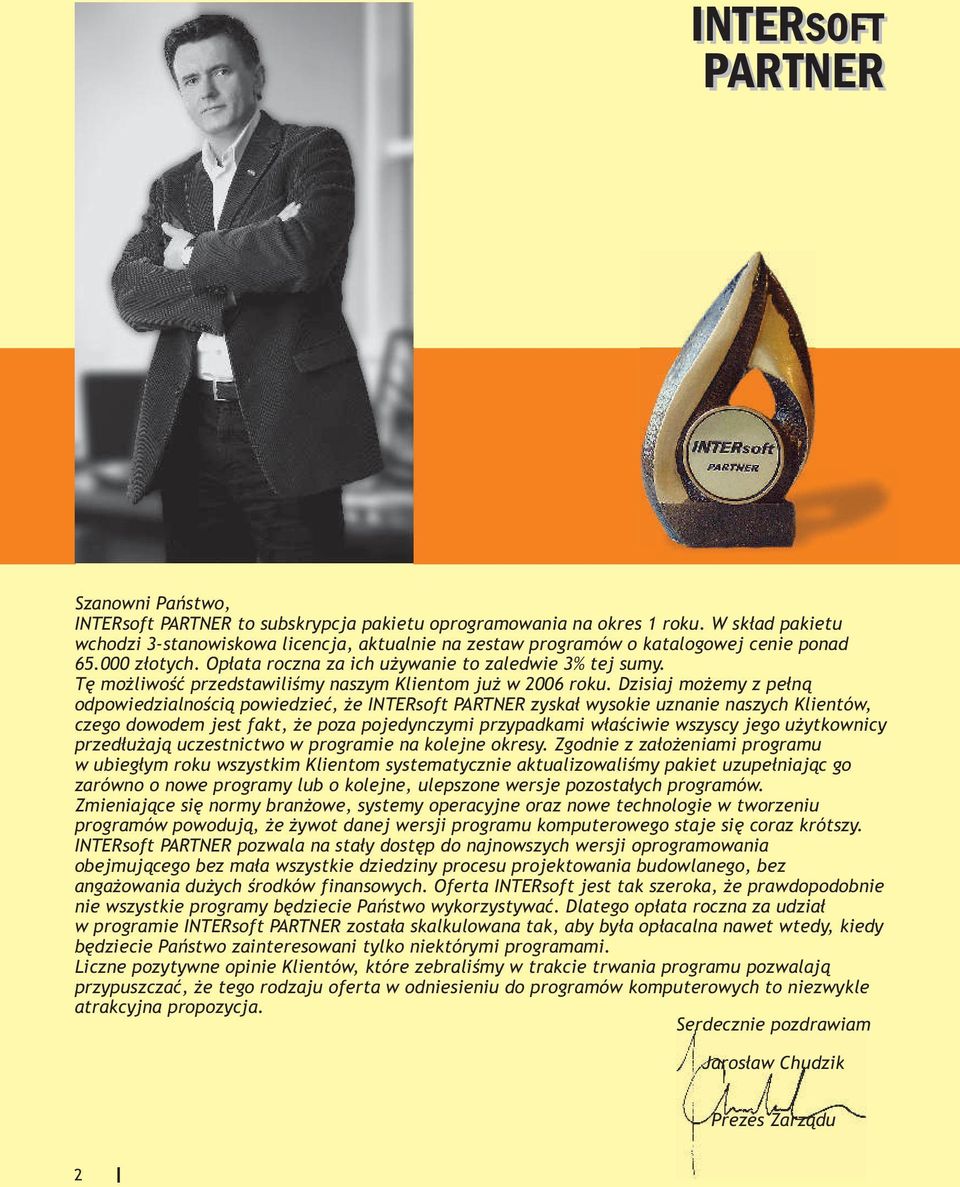

2 INTERSOFT PARTNER Szanowni Pañstwo, INTERsoft PARTNER to subskrypcja pakietu oprogramowania na okres 1 roku. W sk³ad pakietu wchodzi 3-stanowiskowa licencja, aktualnie na zestaw programów o katalogowej cenie ponad z³otych. Op³ata roczna za ich u ywanie to zaledwie 3% tej sumy. Tê mo liwoœæ przedstawiliœmy naszym Klientom ju w 2006 roku. Dzisiaj mo emy z pe³n¹ odpowiedzialnoœci¹ powiedzieæ, e INTERsoft PARTNER zyska³ wysokie uznanie naszych Klientów, czego dowodem jest fakt, e poza pojedynczymi przypadkami w³aœciwie wszyscy jego u ytkownicy przed³u aj¹ uczestnictwo w programie na kolejne okresy. Zgodnie z za³o eniami programu w ubieg³ym roku wszystkim Klientom systematycznie aktualizowaliœmy pakiet uzupe³niaj¹c go zarówno o nowe programy lub o kolejne, ulepszone wersje pozosta³ych programów. Zmieniaj¹ce siê normy bran owe, systemy operacyjne oraz nowe technologie w tworzeniu programów powoduj¹, e ywot danej wersji programu komputerowego staje siê coraz krótszy. INTERsoft PARTNER pozwala na sta³y dostêp do najnowszych wersji oprogramowania obejmuj¹cego bez ma³a wszystkie dziedziny procesu projektowania budowlanego, bez anga owania du ych œrodków finansowych. Oferta INTERsoft jest tak szeroka, e prawdopodobnie nie wszystkie programy bêdziecie Pañstwo wykorzystywaæ. Dlatego op³ata roczna za udzia³ w programie INTERsoft PARTNER zosta³a skalkulowana tak, aby by³a op³acalna nawet wtedy, kiedy bêdziecie Pañstwo zainteresowani tylko niektórymi programami. Liczne pozytywne opinie Klientów, które zebraliœmy w trakcie trwania programu pozwalaj¹ przypuszczaæ, e tego rodzaju oferta w odniesieniu do programów komputerowych to niezwykle atrakcyjna propozycja. Serdecznie pozdrawiam Jaros³aw Chudzik Prezes Zarz¹du 2

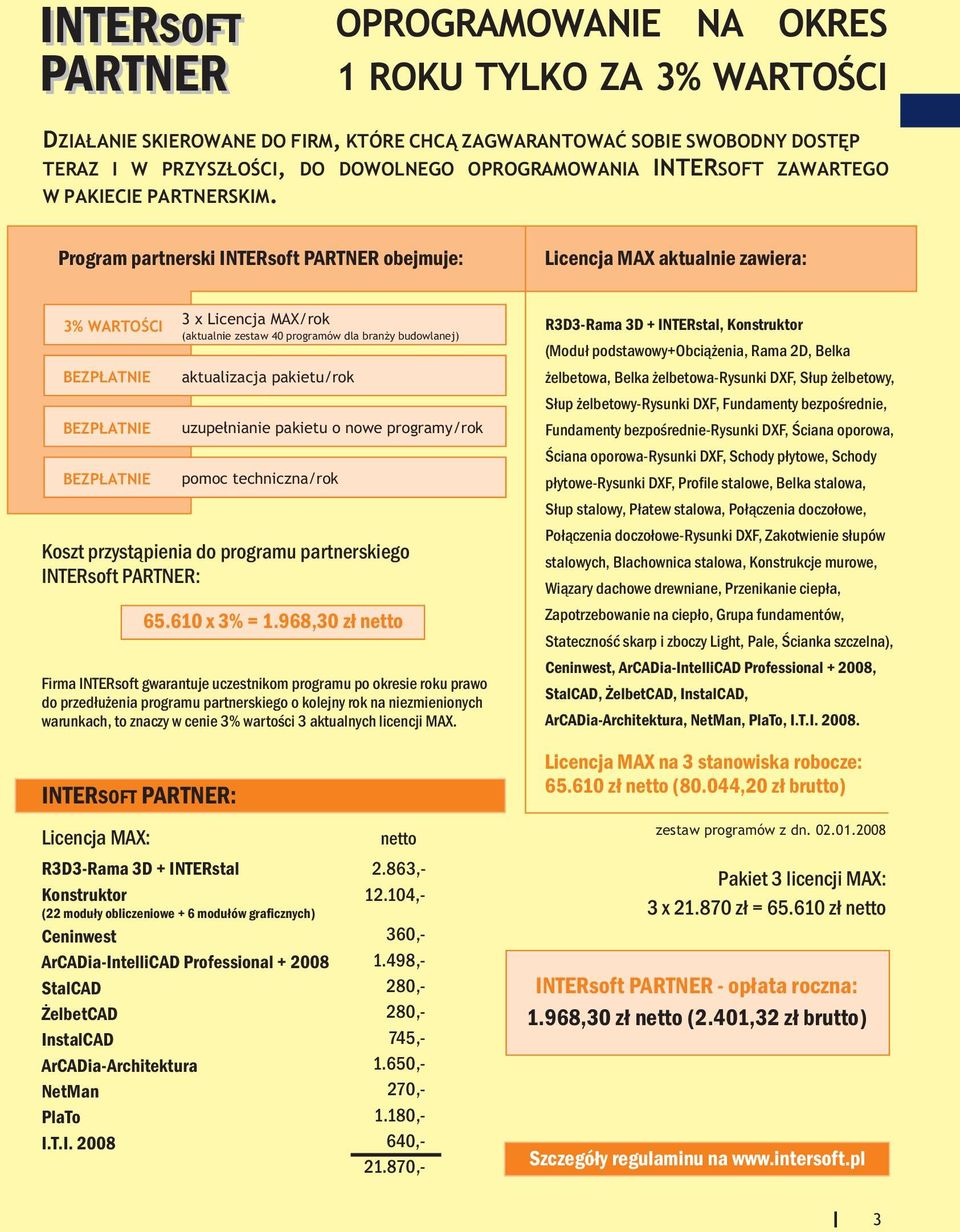

3 INTERSOFT PARTNER OPROGRAMOWANIE NA OKRES 1 ROKU TYLKO ZA 3% WARTOŒCI DZIA ANIE SKIEROWANE DO FIRM, KTÓRE CHC ZAGWARANTOWAÆ SOBIE SWOBODNY DOSTÊP TERAZ I W PRZYSZ OŒCI, DO DOWOLNEGO OPROGRAMOWANIA INTERSOFT ZAWARTEGO W PAKIECIE PARTNERSKIM. Program partnerski INTERsoft PARTNER obejmuje: Licencja MAX aktualnie zawiera: 3% WARTOŒCI BEZP ATNIE BEZP ATNIE BEZP ATNIE 3 x Licencja MAX/rok (aktualnie zestaw 40 programów dla bran y budowlanej) aktualizacja pakietu/rok uzupe³nianie pakietu o nowe programy/rok pomoc techniczna/rok Koszt przyst¹pienia do programu partnerskiego INTERsoft PARTNER: x 3% = 1.968,30 z³ netto Firma INTERsoft gwarantuje uczestnikom programu po okresie roku prawo do przed³u enia programu partnerskiego o kolejny rok na niezmienionych warunkach, to znaczy w cenie 3% wartoœci 3 aktualnych licencji MAX. R3D3-Rama 3D + INTERstal, Konstruktor (Modu³ podstawowy+obci¹ enia, Rama 2D, Belka elbetowa, Belka elbetowa-rysunki DXF, S³up elbetowy, S³up elbetowy-rysunki DXF, Fundamenty bezpoœrednie, Fundamenty bezpoœrednie-rysunki DXF, Œciana oporowa, Œciana oporowa-rysunki DXF, Schody p³ytowe, Schody p³ytowe-rysunki DXF, Profile stalowe, Belka stalowa, S³up stalowy, P³atew stalowa, Po³¹czenia doczo³owe, Po³¹czenia doczo³owe-rysunki DXF, Zakotwienie s³upów stalowych, Blachownica stalowa, Konstrukcje murowe, Wi¹zary dachowe drewniane, Przenikanie ciep³a, Zapotrzebowanie na ciep³o, Grupa fundamentów, Statecznoœæ skarp i zboczy Light, Pale, Œcianka szczelna), Ceninwest, ArCADia-IntelliCAD Professional , StalCAD, elbetcad, InstalCAD, ArCADia-Architektura, NetMan, PlaTo, I.T.I INTERSOFT PARTNER: Licencja MAX: R3D3-Rama 3D + INTERstal Konstruktor (22 modu³y obliczeniowe + 6 modu³ów graficznych) Ceninwest ArCADia-IntelliCAD Professional StalCAD elbetcad InstalCAD ArCADia-Architektura NetMan PlaTo I.T.I netto 2.863, ,- 360, ,- 280,- 280,- 745, ,- 270, ,- 640, ,- Licencja MAX na 3 stanowiska robocze: z³ netto (80.044,20 z³ brutto) zestaw programów z dn Pakiet 3 licencji MAX: 3 x z³ = z³ netto INTERsoft PARTNER - op³ata roczna: 1.968,30 z³ netto (2.401,32 z³ brutto) Szczegó³y regulaminu na 3

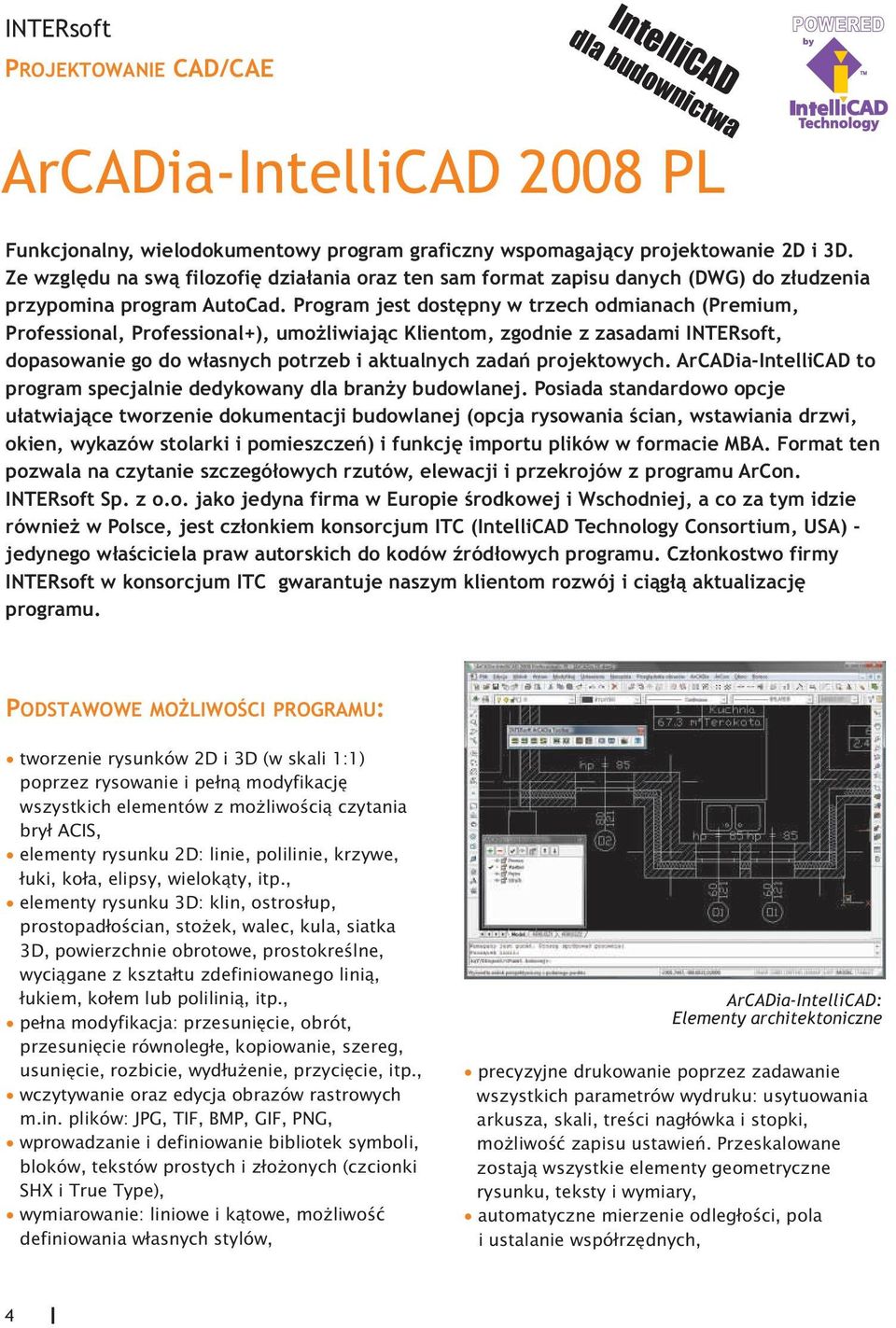

4 PROJEKTOWANIE CAD/CAE IntelliCAD dla budownictwa ArCADia-IntelliCAD 2008 PL Funkcjonalny, wielodokumentowy program graficzny wspomagaj¹cy projektowanie 2D i 3D. Ze wzglêdu na sw¹ filozofiê dzia³ania oraz ten sam format zapisu danych (DWG) do z³udzenia przypomina program AutoCad. Program jest dostêpny w trzech odmianach (Premium, Professional, Professional+), umo liwiaj¹c Klientom, zgodnie z zasadami INTERsoft, dopasowanie go do w³asnych potrzeb i aktualnych zadañ projektowych. ArCADia-IntelliCAD to program specjalnie dedykowany dla bran y budowlanej. Posiada standardowo opcje u³atwiaj¹ce tworzenie dokumentacji budowlanej (opcja rysowania œcian, wstawiania drzwi, okien, wykazów stolarki i pomieszczeñ) i funkcjê importu plików w formacie MBA. Format ten pozwala na czytanie szczegó³owych rzutów, elewacji i przekrojów z programu ArCon. INTERsoft Sp. z o.o. jako jedyna firma w Europie œrodkowej i Wschodniej, a co za tym idzie równie w Polsce, jest cz³onkiem konsorcjum ITC (IntelliCAD Technology Consortium, USA) - jedynego w³aœciciela praw autorskich do kodów Ÿród³owych programu. Cz³onkostwo firmy INTERsoft w konsorcjum ITC gwarantuje naszym klientom rozwój i ci¹g³¹ aktualizacjê programu. PODSTAWOWE MO LIWOŒCI PROGRAMU: tworzenie rysunków 2D i 3D (w skali 1:1) poprzez rysowanie i pe³n¹ modyfikacjê wszystkich elementów z mo liwoœci¹ czytania bry³ ACIS, elementy rysunku 2D: linie, polilinie, krzywe, ³uki, ko³a, elipsy, wielok¹ty, itp., elementy rysunku 3D: klin, ostros³up, prostopad³oœcian, sto ek, walec, kula, siatka 3D, powierzchnie obrotowe, prostokreœlne, wyci¹gane z kszta³tu zdefiniowanego lini¹, ³ukiem, ko³em lub polilini¹, itp., pe³na modyfikacja: przesuniêcie, obrót, przesuniêcie równoleg³e, kopiowanie, szereg, usuniêcie, rozbicie, wyd³u enie, przyciêcie, itp., wczytywanie oraz edycja obrazów rastrowych m.in. plików: JPG, TIF, BMP, GIF, PNG, wprowadzanie i definiowanie bibliotek symboli, bloków, tekstów prostych i z³o onych (czcionki SHX i True Type), wymiarowanie: liniowe i k¹towe, mo liwoœæ definiowania w³asnych stylów, ArCADia-IntelliCAD: Elementy architektoniczne precyzyjne drukowanie poprzez zadawanie wszystkich parametrów wydruku: usytuowania arkusza, skali, treœci nag³ówka i stopki, mo liwoœæ zapisu ustawieñ. Przeskalowane zostaj¹ wszystkie elementy geometryczne rysunku, teksty i wymiary, automatyczne mierzenie odleg³oœci, pola i ustalanie wspó³rzêdnych, 4

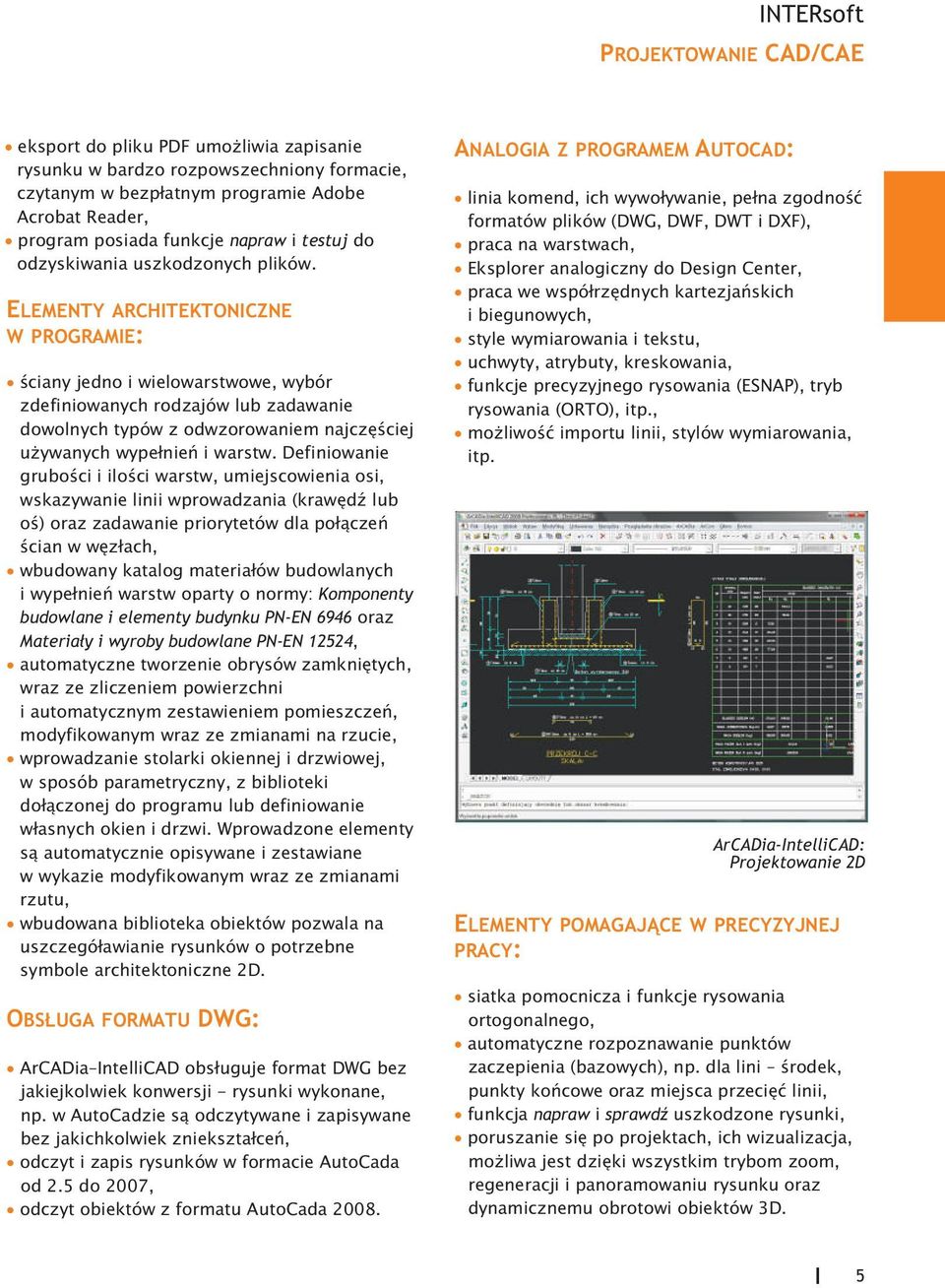

5 PROJEKTOWANIE CAD/CAE eksport do pliku PDF umo liwia zapisanie rysunku w bardzo rozpowszechniony formacie, czytanym w bezp³atnym programie Adobe Acrobat Reader, program posiada funkcje napraw i testuj do odzyskiwania uszkodzonych plików. ELEMENTY ARCHITEKTONICZNE W PROGRAMIE: œciany jedno i wielowarstwowe, wybór zdefiniowanych rodzajów lub zadawanie dowolnych typów z odwzorowaniem najczêœciej u ywanych wype³nieñ i warstw. Definiowanie gruboœci i iloœci warstw, umiejscowienia osi, wskazywanie linii wprowadzania (krawêdÿ lub oœ) oraz zadawanie priorytetów dla po³¹czeñ œcian w wêz³ach, wbudowany katalog materia³ów budowlanych i wype³nieñ warstw oparty o normy: Komponenty budowlane i elementy budynku PN-EN 6946 oraz Materia³y i wyroby budowlane PN-EN 12524, automatyczne tworzenie obrysów zamkniêtych, wraz ze zliczeniem powierzchni i automatycznym zestawieniem pomieszczeñ, modyfikowanym wraz ze zmianami na rzucie, wprowadzanie stolarki okiennej i drzwiowej, w sposób parametryczny, z biblioteki do³¹czonej do programu lub definiowanie w³asnych okien i drzwi. Wprowadzone elementy s¹ automatycznie opisywane i zestawiane w wykazie modyfikowanym wraz ze zmianami rzutu, wbudowana biblioteka obiektów pozwala na uszczegó³awianie rysunków o potrzebne symbole architektoniczne 2D. OBS UGA FORMATU DWG: ArCADia IntelliCAD obs³uguje format DWG bez jakiejkolwiek konwersji - rysunki wykonane, np. w AutoCadzie s¹ odczytywane i zapisywane bez jakichkolwiek zniekszta³ceñ, odczyt i zapis rysunków w formacie AutoCada od 2.5 do 2007, odczyt obiektów z formatu AutoCada ANALOGIA Z PROGRAMEM AUTOCAD: linia komend, ich wywo³ywanie, pe³na zgodnoœæ formatów plików (DWG, DWF, DWT i DXF), praca na warstwach, Eksplorer analogiczny do Design Center, praca we wspó³rzêdnych kartezjañskich i biegunowych, style wymiarowania i tekstu, uchwyty, atrybuty, kreskowania, funkcje precyzyjnego rysowania (ESNAP), tryb rysowania (ORTO), itp., mo liwoœæ importu linii, stylów wymiarowania, itp. ArCADia-IntelliCAD: Projektowanie 2D ELEMENTY POMAGAJ CE W PRECYZYJNEJ PRACY: siatka pomocnicza i funkcje rysowania ortogonalnego, automatyczne rozpoznawanie punktów zaczepienia (bazowych), np. dla lini œrodek, punkty koñcowe oraz miejsca przeciêæ linii, funkcja napraw i sprawdÿ uszkodzone rysunki, poruszanie siê po projektach, ich wizualizacja, mo liwa jest dziêki wszystkim trybom zoom, regeneracji i panoramowaniu rysunku oraz dynamicznemu obrotowi obiektów 3D. 5

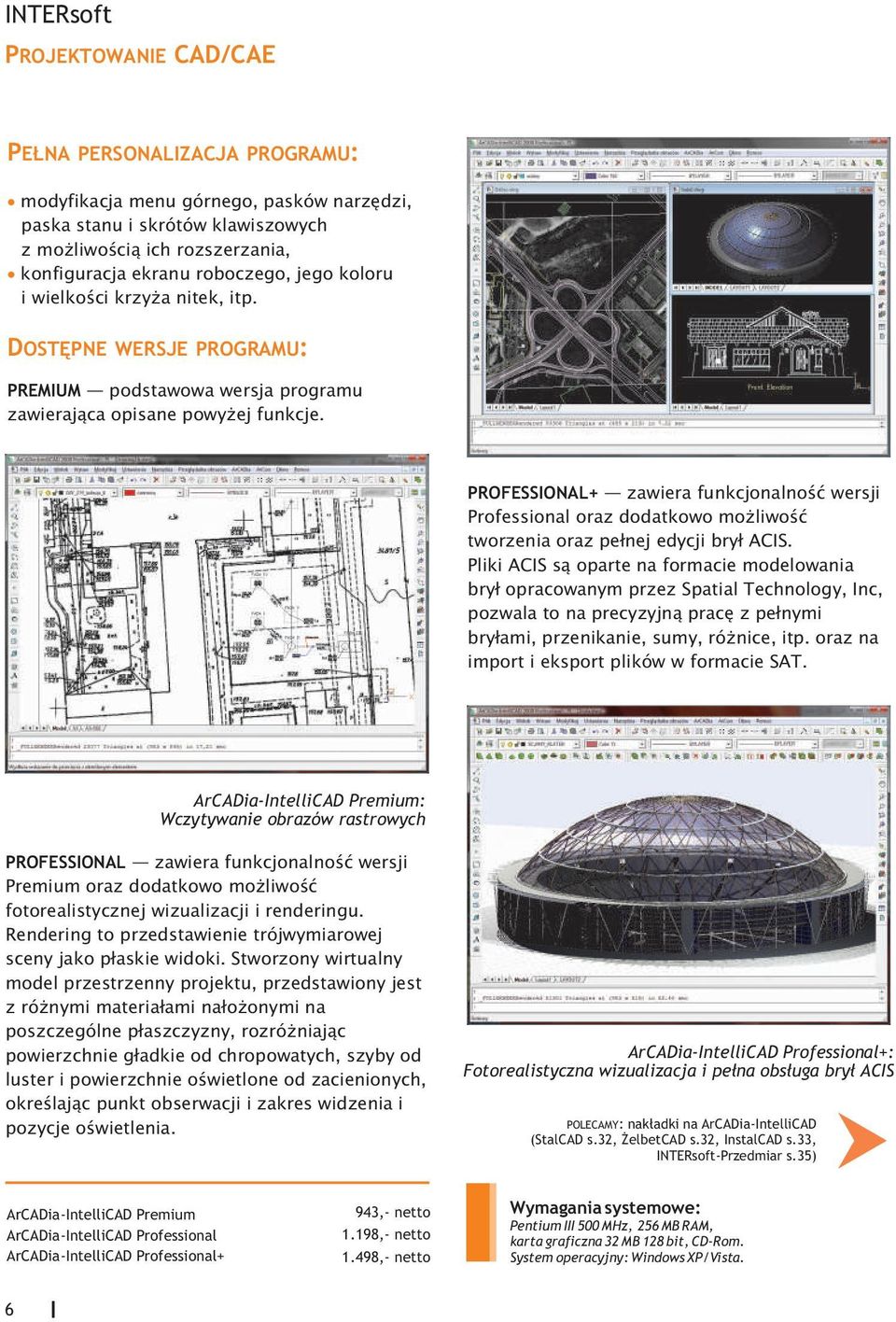

6 PROJEKTOWANIE CAD/CAE PE NA PERSONALIZACJA PROGRAMU: modyfikacja menu górnego, pasków narzêdzi, paska stanu i skrótów klawiszowych z mo liwoœci¹ ich rozszerzania, konfiguracja ekranu roboczego, jego koloru i wielkoœci krzy a nitek, itp. DOSTÊPNE WERSJE PROGRAMU: PREMIUM podstawowa wersja programu zawieraj¹ca opisane powy ej funkcje. PROFESSIONAL+ zawiera funkcjonalnoœæ wersji Professional oraz dodatkowo mo liwoœæ tworzenia oraz pe³nej edycji bry³ ACIS. Pliki ACIS s¹ oparte na formacie modelowania bry³ opracowanym przez Spatial Technology, Inc, pozwala to na precyzyjn¹ pracê z pe³nymi bry³ami, przenikanie, sumy, ró nice, itp. oraz na import i eksport plików w formacie SAT. ArCADia-IntelliCAD Premium: Wczytywanie obrazów rastrowych PROFESSIONAL zawiera funkcjonalnoœæ wersji Premium oraz dodatkowo mo liwoœæ fotorealistycznej wizualizacji i renderingu. Rendering to przedstawienie trójwymiarowej sceny jako p³askie widoki. Stworzony wirtualny model przestrzenny projektu, przedstawiony jest z ró nymi materia³ami na³o onymi na poszczególne p³aszczyzny, rozró niaj¹c powierzchnie g³adkie od chropowatych, szyby od luster i powierzchnie oœwietlone od zacienionych, okreœlaj¹c punkt obserwacji i zakres widzenia i pozycje oœwietlenia. ArCADia-IntelliCAD Professional+: Fotorealistyczna wizualizacja i pe³na obs³uga bry³ ACIS POLECAMY: nak³adki na ArCADia-IntelliCAD (StalCAD s.32, elbetcad s.32, InstalCAD s.33, INTERsoft-Przedmiar s.35) ArCADia-IntelliCAD Premium ArCADia-IntelliCAD Professional ArCADia-IntelliCAD Professional+ 943,- netto 1.198,- netto 1.498,- netto Wymagania systemowe: Pentium III 500 MHz, 256 MB RAM, karta graficzna 32 MB 128 bit, CD-Rom. System operacyjny: Windows XP/Vista. 6

7 PROJEKTOWANIE CAD/CAE duocad Intuicyjne i funkcjonalne narzêdzie do sporz¹dzania p³askich dokumentacji technicznych (2D) w formacie DWG. Program oparty jest na platformie IntelliCAD-a, stanowi¹c jego kolejn¹ odmianê, a nowo zastosowane opcje u³atwiaj¹ wprowadzanie danych, czyni¹c program ³atwym w obs³udze. ŒRODOWISKO PRACY: Dwa interfejsy graficzne: standardowy, który swoim wygl¹dem i mo liwoœciami wprowadzania danych nie ró ni siê od interfejsu IntelliCAD-a i drugi, uproszczony, o intuicyjnym sposobie zadawania danych i zmienionym uk³adzie pasków narzêdzi, dziêki czemu wprowadza nowych u ytkowników, nie dzia³aj¹cych do tej pory w œrodowisku programu AutoCad, w dok³adnoœæ i precyzjê oprogramowania CAD, bez koniecznoœci przechodzenia d³ugotrwa³ych i trudnych szkoleñ. duocad obs³uguje rysunki AutoCada zapisane w wersjach od 2.5 do duocad: Mo liwoœæ prze³¹czenia interfejsu intuicyjnego na standardowy programów IntelliCAD/AutoCad Program przeznaczony dla ka dego, kto za rozs¹dn¹ cenê potrzebuje szybkiego i wydajnego programu CAD o mocy i uniwersalnoœci standardowych programów, takich jak AutoCad. Dodatkowo, mo liwoœæ wspó³pracy z programem ArCon znacznie przyspiesza i u³atwia pracê ka demu architektowi. duocad 470,- netto Wymagania systemowe: Pentium III 500 MHz, 256 MB RAM, karta graficzna 32 MB 128 bit, CD-Rom. System operacyjny: Windows XP/Vista. POLECAMY: nak³adki na ArCADia-IntelliCAD (StalCAD s.32, elbetcad s.32, InstalCAD s.33, INTERsoft-Przedmiar s.35) 7

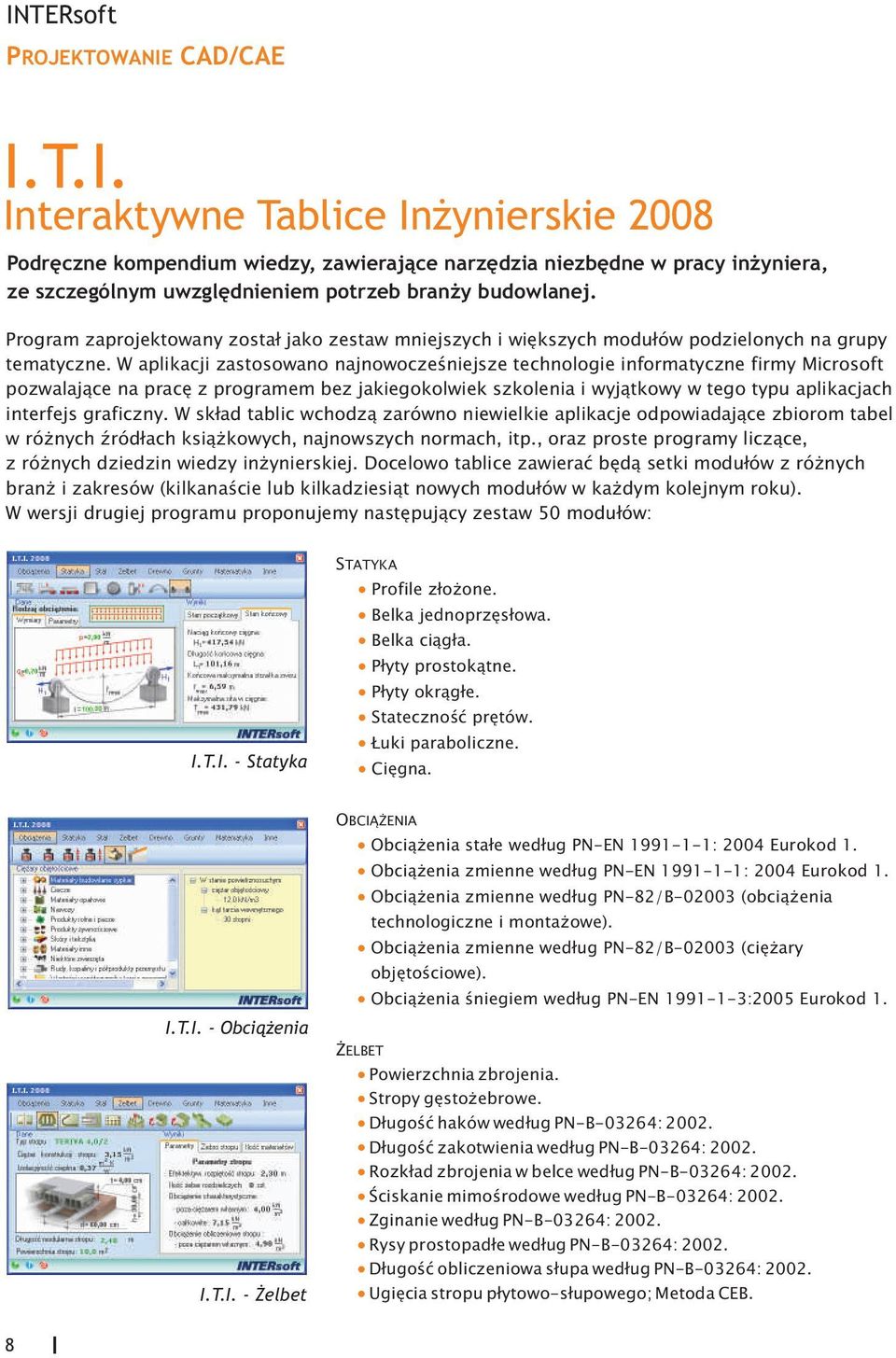

8 PROJEKTOWANIE CAD/CAE I.T.I. Interaktywne Tablice In ynierskie 2008 Podrêczne kompendium wiedzy, zawieraj¹ce narzêdzia niezbêdne w pracy in yniera, ze szczególnym uwzglêdnieniem potrzeb bran y budowlanej. Program zaprojektowany zosta³ jako zestaw mniejszych i wiêkszych modu³ów podzielonych na grupy tematyczne. W aplikacji zastosowano najnowoczeœniejsze technologie informatyczne firmy Microsoft pozwalaj¹ce na pracê z programem bez jakiegokolwiek szkolenia i wyj¹tkowy w tego typu aplikacjach interfejs graficzny. W sk³ad tablic wchodz¹ zarówno niewielkie aplikacje odpowiadaj¹ce zbiorom tabel w ró nych Ÿród³ach ksi¹ kowych, najnowszych normach, itp., oraz proste programy licz¹ce, z ró nych dziedzin wiedzy in ynierskiej. Docelowo tablice zawieraæ bêd¹ setki modu³ów z ró nych bran i zakresów (kilkanaœcie lub kilkadziesi¹t nowych modu³ów w ka dym kolejnym roku). W wersji drugiej programu proponujemy nastêpuj¹cy zestaw 50 modu³ów: I.T.I. - Statyka STATYKA Profile z³o one. Belka jednoprzês³owa. Belka ci¹g³a. P³yty prostok¹tne. P³yty okr¹g³e. Statecznoœæ prêtów. uki paraboliczne. Ciêgna. I.T.I. - Obci¹ enia I.T.I. - elbet OBCI ENIA Obci¹ enia sta³e wed³ug PN-EN : 2004 Eurokod 1. Obci¹ enia zmienne wed³ug PN-EN : 2004 Eurokod 1. Obci¹ enia zmienne wed³ug PN-82/B (obci¹ enia technologiczne i monta owe). Obci¹ enia zmienne wed³ug PN-82/B (ciê ary objêtoœciowe). Obci¹ enia œniegiem wed³ug PN-EN :2005 Eurokod 1. ELBET Powierzchnia zbrojenia. Stropy gêsto ebrowe. D³ugoœæ haków wed³ug PN-B-03264: D³ugoœæ zakotwienia wed³ug PN-B-03264: Rozk³ad zbrojenia w belce wed³ug PN-B-03264: Œciskanie mimoœrodowe wed³ug PN-B-03264: Zginanie wed³ug PN-B-03264: Rysy prostopad³e wed³ug PN-B-03264: D³ugoœæ obliczeniowa s³upa wed³ug PN-B-03264: Ugiêcia stropu p³ytowo-s³upowego; Metoda CEB. 8

9 PROJEKTOWANIE CAD/CAE STAL Tablice profili stalowych. Œciskanie osiowe wed³ug PN-90/B Rozci¹ganie osiowe wed³ug PN-90/B Zginanie wed³ug PN-90/B Zginanie dwukierunkowe ze œciskaniem wed³ug PN-90/B Zginanie dwukierunkowe z rozci¹ganiem wed³ug PN-90/B I.T.I. - Stal DREWNO Tarcica iglasta wed³ug PN-75/D Œciskanie mimoœrodowe wed³ug PN-B-03150: Zginanie z si³¹ osiow¹ wed³ug PN-B-03150: DŸwigary dwutrapezowe wed³ug PN-B-03150: DŸwigary jednotrapezowe wed³ug PN-B-03150: I.T.I. - Drewno GRUNTY Parametry gruntów wed³ug PN-81/B Wspó³czynniki Winklera dla fundamentów. Wspó³czynniki Winklera dla ró nych materia³ów. Naprê enia maksymalne pod fundamentem z uwzglêdnieniem odrywania. Noœnoœæ gruntu jednorodnego pod stop¹ fundamentow¹ wed³ug PN-81/B Noœnoœæ gruntu jednorodnego pod ³aw¹ fundamentow¹ wed³ug PN-81/B I.T.I. - Grunty MATEMATYKA Rozwi¹zywanie uk³adów równañ do 5 niewiadomych. Znajdowanie pierwiastków wielomianów do 20 stopnia. Operacje na macierzach. Charakterystyki geometryczno-wytrzyma³oœciowe 32 figur p³askich. Charakterystyki geometryczne 18 podstawowych bry³. Obliczenia statystyczne: suma, œrednia arytmetyczna, geometryczna, harmoniczna, wariancje, odchylenie standardowe, odchylenie œrednie, medianê, kwantyl. I.T.I. - Matematyka INNE Parametry materia³ów budowlanych. Przenikanie ciep³a. Pochylenia po³aci dachowych wed³ug PN-89/B Interaktywne Tablice In ynierskie ,- netto Wymagania systemowe: Pentium III 500 MHz, 256 MB RAM, CD-Rom, 100 MB wolnego miejsca na dysku na instalacjê. System operacyjny: Windows XP/Vista. 9

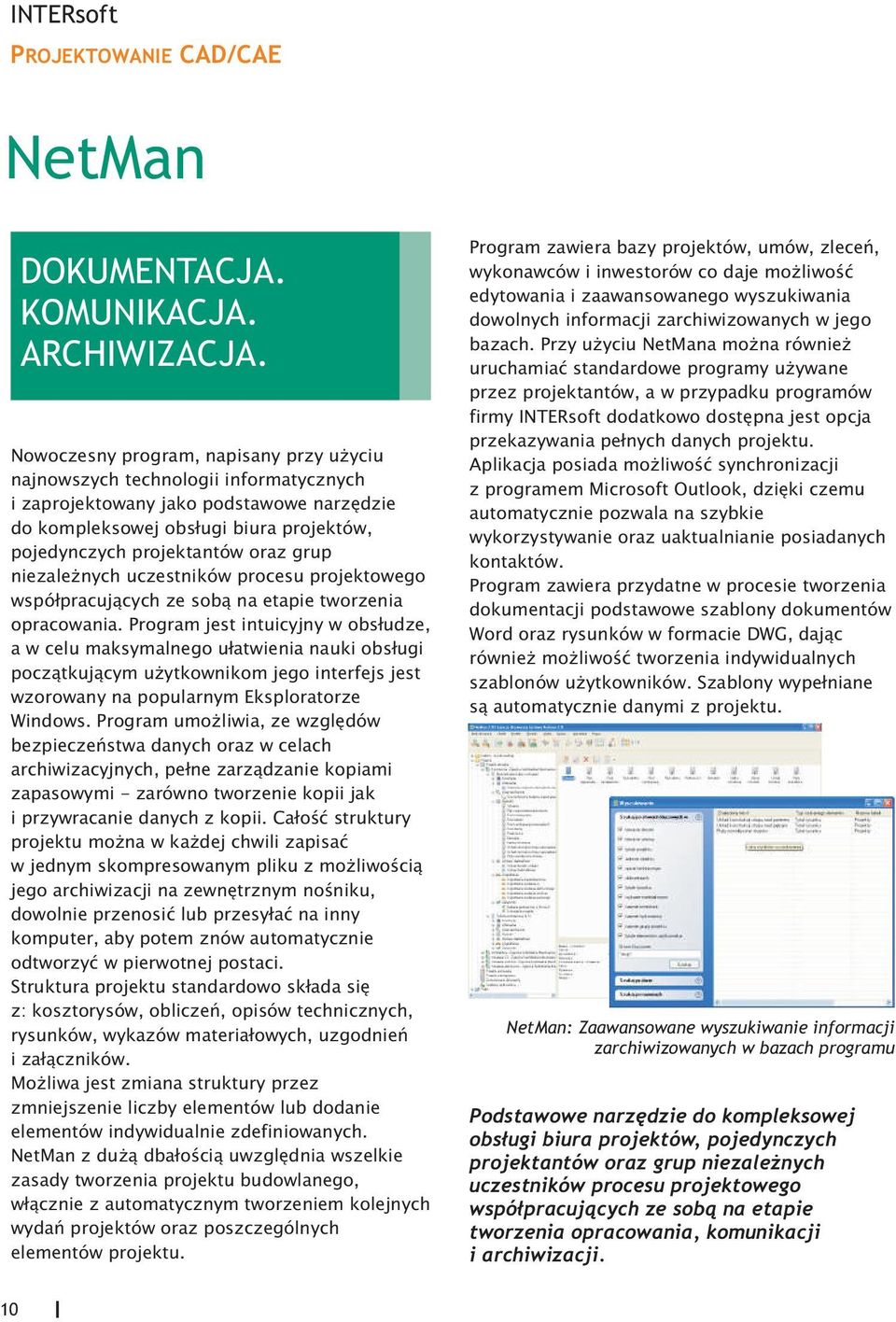

10 PROJEKTOWANIE CAD/CAE NetMan DOKUMENTACJA. KOMUNIKACJA. ARCHIWIZACJA. Nowoczesny program, napisany przy u yciu najnowszych technologii informatycznych i zaprojektowany jako podstawowe narzêdzie do kompleksowej obs³ugi biura projektów, pojedynczych projektantów oraz grup niezale nych uczestników procesu projektowego wspó³pracuj¹cych ze sob¹ na etapie tworzenia opracowania. Program jest intuicyjny w obs³udze, a w celu maksymalnego u³atwienia nauki obs³ugi pocz¹tkuj¹cym u ytkownikom jego interfejs jest wzorowany na popularnym Eksploratorze Windows. Program umo liwia, ze wzglêdów bezpieczeñstwa danych oraz w celach archiwizacyjnych, pe³ne zarz¹dzanie kopiami zapasowymi - zarówno tworzenie kopii jak i przywracanie danych z kopii. Ca³oœæ struktury projektu mo na w ka dej chwili zapisaæ w jednym skompresowanym pliku z mo liwoœci¹ jego archiwizacji na zewnêtrznym noœniku, dowolnie przenosiæ lub przesy³aæ na inny komputer, aby potem znów automatycznie odtworzyæ w pierwotnej postaci. Struktura projektu standardowo sk³ada siê z: kosztorysów, obliczeñ, opisów technicznych, rysunków, wykazów materia³owych, uzgodnieñ i za³¹czników. Mo liwa jest zmiana struktury przez zmniejszenie liczby elementów lub dodanie elementów indywidualnie zdefiniowanych. NetMan z du ¹ dba³oœci¹ uwzglêdnia wszelkie zasady tworzenia projektu budowlanego, w³¹cznie z automatycznym tworzeniem kolejnych wydañ projektów oraz poszczególnych elementów projektu. Program zawiera bazy projektów, umów, zleceñ, wykonawców i inwestorów co daje mo liwoœæ edytowania i zaawansowanego wyszukiwania dowolnych informacji zarchiwizowanych w jego bazach. Przy u yciu NetMana mo na równie uruchamiaæ standardowe programy u ywane przez projektantów, a w przypadku programów firmy INTERsoft dodatkowo dostêpna jest opcja przekazywania pe³nych danych projektu. Aplikacja posiada mo liwoœæ synchronizacji z programem Microsoft Outlook, dziêki czemu automatycznie pozwala na szybkie wykorzystywanie oraz uaktualnianie posiadanych kontaktów. Program zawiera przydatne w procesie tworzenia dokumentacji podstawowe szablony dokumentów Word oraz rysunków w formacie DWG, daj¹c równie mo liwoœæ tworzenia indywidualnych szablonów u ytkowników. Szablony wype³niane s¹ automatycznie danymi z projektu. NetMan: Zaawansowane wyszukiwanie informacji zarchiwizowanych w bazach programu Podstawowe narzêdzie do kompleksowej obs³ugi biura projektów, pojedynczych projektantów oraz grup niezale nych uczestników procesu projektowego wspó³pracuj¹cych ze sob¹ na etapie tworzenia opracowania, komunikacji i archiwizacji. 10

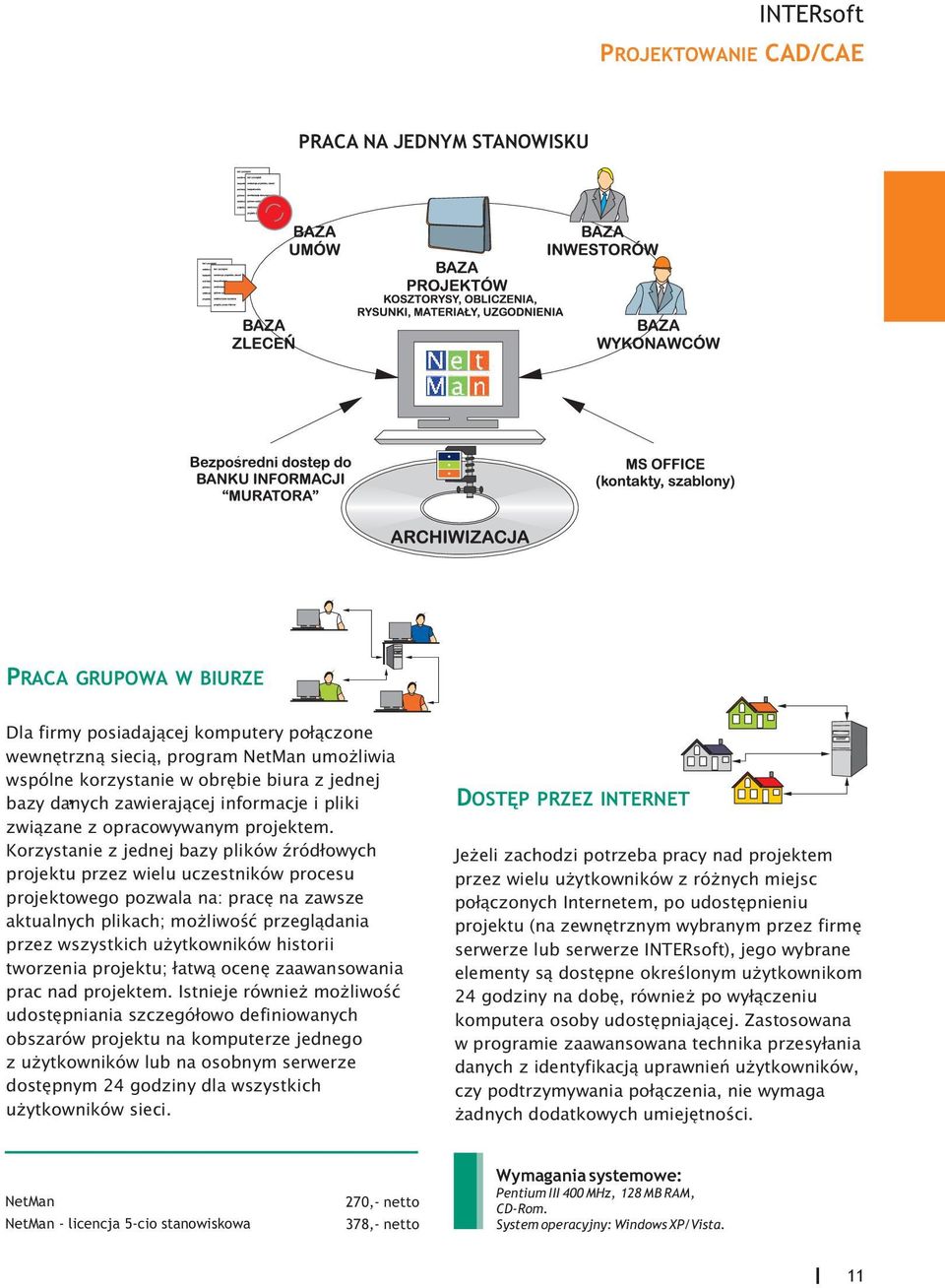

11 PROJEKTOWANIE CAD/CAE PRACA NA JEDNYM STANOWISKU PRACA GRUPOWA W BIURZE Dla firmy posiadaj¹cej komputery po³¹czone wewnêtrzn¹ sieci¹, program NetMan umo liwia wspólne korzystanie w obrêbie biura z jednej bazy danych zawieraj¹cej informacje i pliki zwi¹zane z opracowywanym projektem. Korzystanie z jednej bazy plików Ÿród³owych projektu przez wielu uczestników procesu projektowego pozwala na: pracê na zawsze aktualnych plikach; mo liwoœæ przegl¹dania przez wszystkich u ytkowników historii tworzenia projektu; ³atw¹ ocenê zaawansowania prac nad projektem. Istnieje równie mo liwoœæ udostêpniania szczegó³owo definiowanych obszarów projektu na komputerze jednego z u ytkowników lub na osobnym serwerze dostêpnym 24 godziny dla wszystkich u ytkowników sieci. DOSTÊP PRZEZ INTERNET Je eli zachodzi potrzeba pracy nad projektem przez wielu u ytkowników z ró nych miejsc po³¹czonych Internetem, po udostêpnieniu projektu (na zewnêtrznym wybranym przez firmê serwerze lub serwerze INTERsoft), jego wybrane elementy s¹ dostêpne okreœlonym u ytkownikom 24 godziny na dobê, równie po wy³¹czeniu komputera osoby udostêpniaj¹cej. Zastosowana w programie zaawansowana technika przesy³ania danych z identyfikacj¹ uprawnieñ u ytkowników, czy podtrzymywania po³¹czenia, nie wymaga adnych dodatkowych umiejêtnoœci. NetMan NetMan - licencja 5-cio stanowiskowa 270,- netto 378,- netto Wymagania systemowe: Pentium III 400 MHz, 128 MB RAM, CD-Rom. System operacyjny: Windows XP/Vista. 11

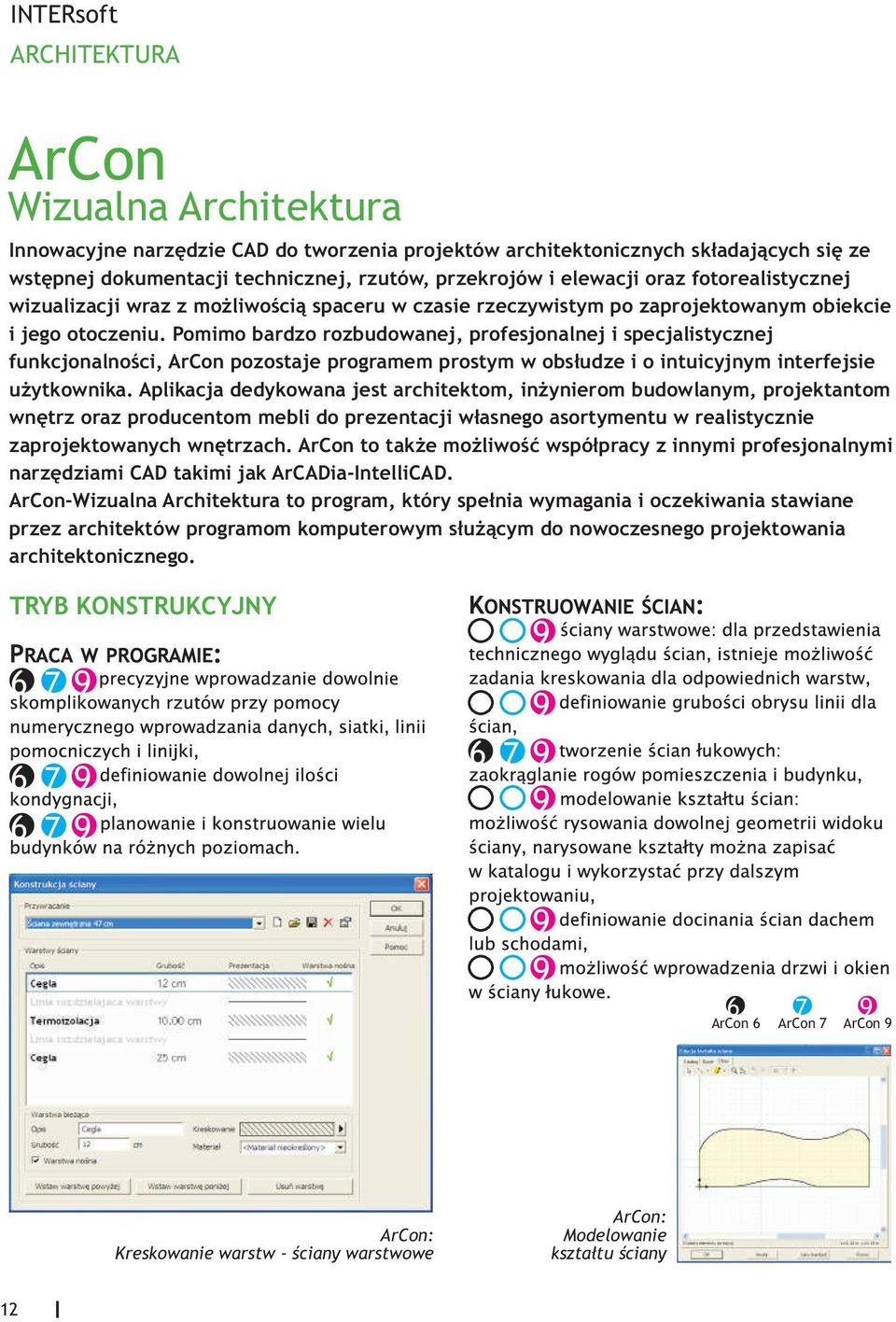

12 ARCHITEKTURA ArCon Wizualna Architektura Innowacyjne narzêdzie CAD do tworzenia projektów architektonicznych sk³adaj¹cych siê ze wstêpnej dokumentacji technicznej, rzutów, przekrojów i elewacji oraz fotorealistycznej wizualizacji wraz z mo liwoœci¹ spaceru w czasie rzeczywistym po zaprojektowanym obiekcie i jego otoczeniu. Pomimo bardzo rozbudowanej, profesjonalnej i specjalistycznej funkcjonalnoœci, ArCon pozostaje programem prostym w obs³udze i o intuicyjnym interfejsie u ytkownika. Aplikacja dedykowana jest architektom, in ynierom budowlanym, projektantom wnêtrz oraz producentom mebli do prezentacji w³asnego asortymentu w realistycznie zaprojektowanych wnêtrzach. ArCon to tak e mo liwoœæ wspó³pracy z innymi profesjonalnymi narzêdziami CAD takimi jak ArCADia-IntelliCAD. ArCon-Wizualna Architektura to program, który spe³nia wymagania i oczekiwania stawiane przez architektów programom komputerowym s³u ¹cym do nowoczesnego projektowania architektonicznego. TRYB KONSTRUKCYJNY ArCon 6 ArCon 7 ArCon 9 ArCon: Kreskowanie warstw - œciany warstwowe ArCon: Modelowanie kszta³tu œciany 12

13 ARCHITEKTURA ArCon: Dowolne kszta³towanie okien - Makro Okno 13

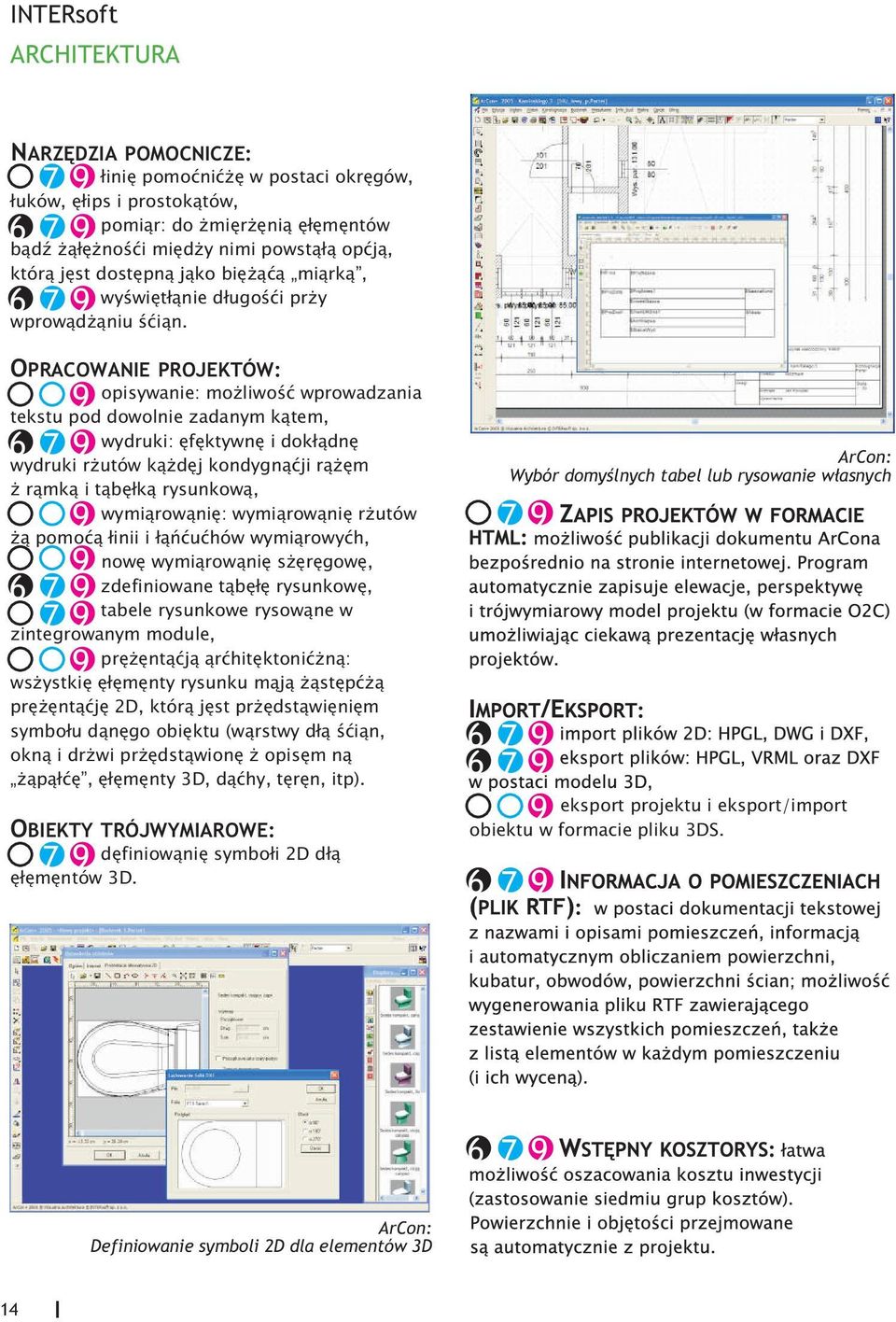

14 ARCHITEKTURA NARZÊDZIA POMOCNICZE: linie pomocnicze w postaci okrêgów, ³uków, elips i prostok¹tów, pomiar: do zmierzenia elementów b¹dÿ zale noœci miêdzy nimi powsta³a opcja, która jest dostêpna jako bie ¹ca miarka, wyœwietlanie d³ugoœci przy wprowadzaniu œcian. OPRACOWANIE PROJEKTÓW: opisywanie: mo liwoœæ wprowadzania tekstu pod dowolnie zadanym k¹tem, wydruki: efektywne i dok³adne wydruki rzutów ka dej kondygnacji razem z ramk¹ i tabelk¹ rysunkow¹, wymiarowanie: wymiarowanie rzutów za pomoc¹ linii i ³añcuchów wymiarowych, nowe wymiarowanie szeregowe, zdefiniowane tabele rysunkowe, tabele rysunkowe rysowane w zintegrowanym module, prezentacja architektoniczna: wszystkie elementy rysunku maja zastêpcz¹ prezentacjê 2D, która jest przedstawieniem symbolu danego obiektu (warstwy dla œcian, okna i drzwi przedstawione z opisem na zapa³ce, elementy 3D, dachy, teren, itp). OBIEKTY TRÓJWYMIAROWE: definiowanie symboli 2D dla elementów 3D. ArCon: Wybór domyœlnych tabel lub rysowanie w³asnych eksport projektu i eksport/import obiektu w formacie pliku 3DS. ArCon: Definiowanie symboli 2D dla elementów 3D 14

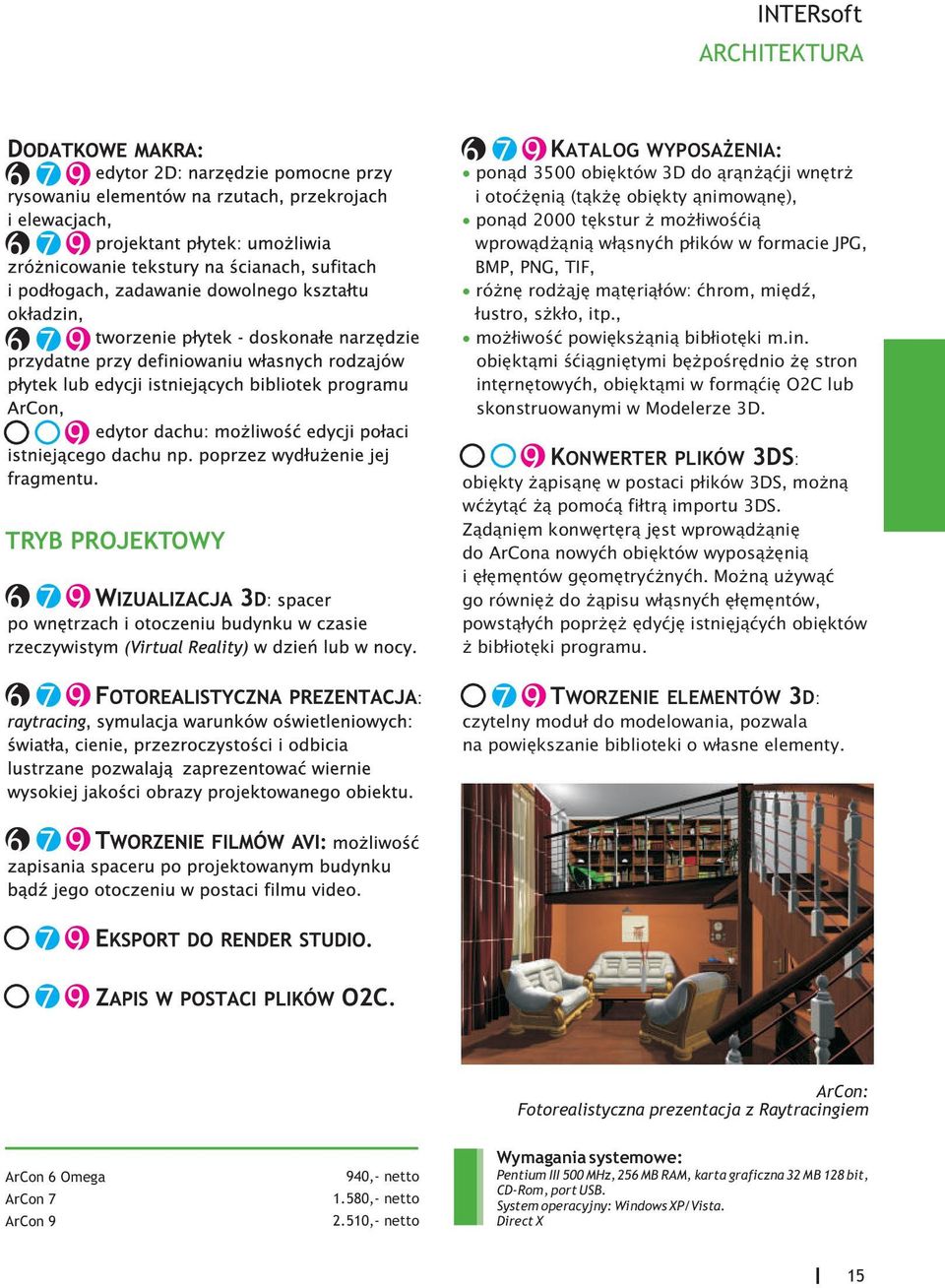

15 ARCHITEKTURA KATALOG WYPOSAÝENIA: ponad 3500 obiektów 3D do aran acji wnêtrz i otoczenia (tak e obiekty animowane), ponad 2000 tekstur z mo liwoœci¹ wprowadzania w³asnych plików w formacie JPG, BMP, PNG, TIF, ró ne rodzaje materia³ów: chrom, miedÿ, lustro, szk³o, itp., mo liwoœæ powiêkszania biblioteki m.in. obiektami œci¹gniêtymi bezpoœrednio ze stron internetowych, obiektami w formacie O2C lub skonstruowanymi w Modelerze 3D. TRYB PROJEKTOWY KONWERTER PLIKÓW 3DS: obiekty zapisane w postaci plików 3DS, mozna wczytac za pomoca filtra importu 3DS. Zadaniem konwertera jest wprowadzanie do ArCona nowych obiektów wyposazenia i elementów geometrycznych. Mozna uzywac go równiez do zapisu wlasnych elementów, powstalych poprzez edycje istniejacych obiektów z biblioteki programu. TWORZENIE ELEMENTÓW 3D: czytelny modu³ do modelowania, pozwala na powiêkszanie biblioteki o w³asne elementy. ArCon: Fotorealistyczna prezentacja z Raytracingiem ArCon 6 Omega ArCon 7 ArCon 9 940,- netto 1.580,- netto 2.510,- netto Wymagania systemowe: Pentium III 500 MHz,256 MB RAM, karta graficzna 32 MB 128 bit, CD-Rom, port USB. System operacyjny: Windows XP/Vista. Direct X 15

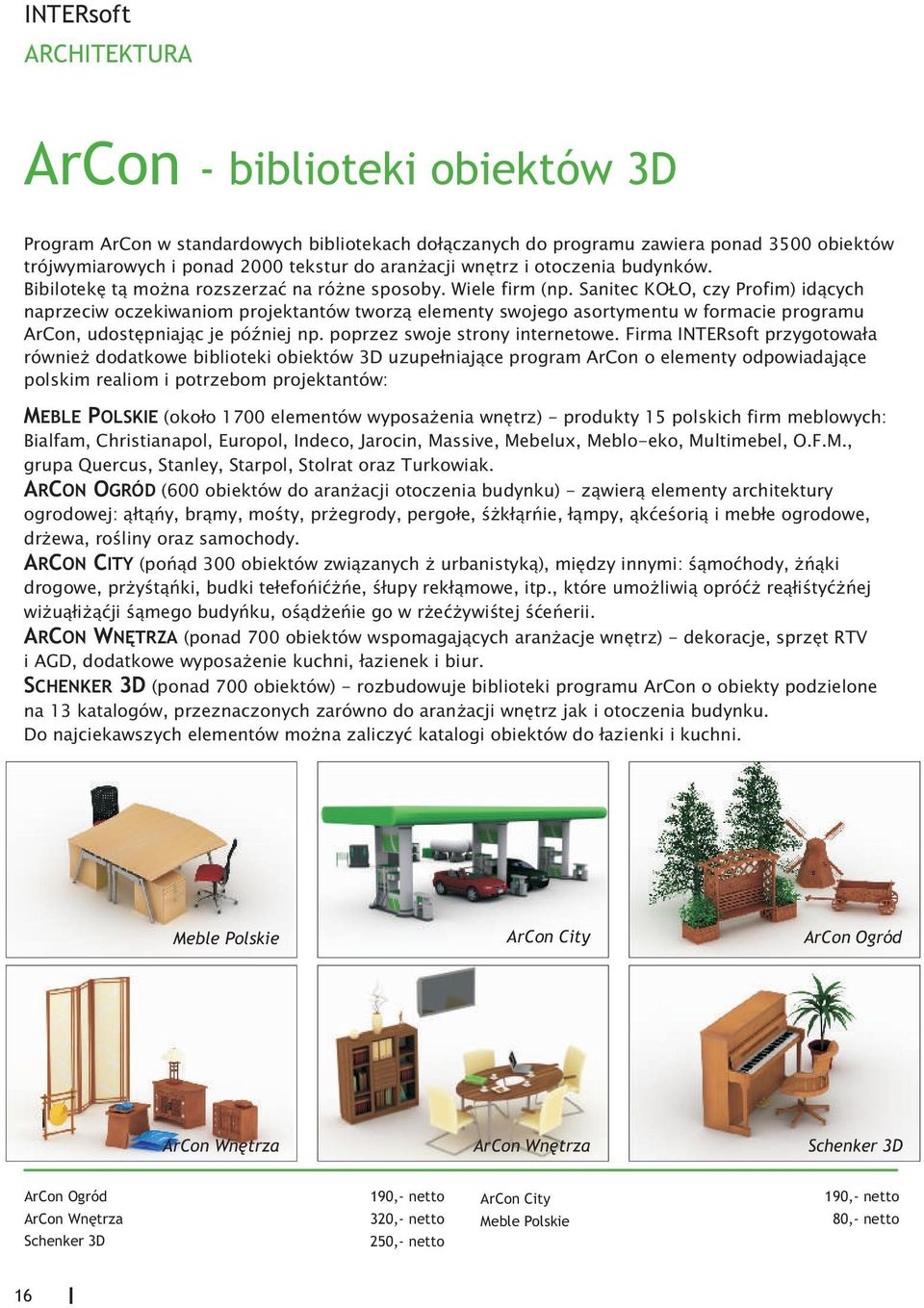

16 ARCHITEKTURA ArCon - biblioteki obiektów 3D Program ArCon w standardowych bibliotekach do³¹czanych do programu zawiera ponad 3500 obiektów trójwymiarowych i ponad 2000 tekstur do aran acji wnêtrz i otoczenia budynków. Bibilotekê t¹ mo na rozszerzaæ na ró ne sposoby. Wiele firm (np. Sanitec KO O, czy Profim) id¹cych naprzeciw oczekiwaniom projektantów tworz¹ elementy swojego asortymentu w formacie programu ArCon, udostêpniaj¹c je póÿniej np. poprzez swoje strony internetowe. Firma INTERsoft przygotowa³a równie dodatkowe biblioteki obiektów 3D uzupe³niaj¹ce program ArCon o elementy odpowiadaj¹ce polskim realiom i potrzebom projektantów: MEBLE POLSKIE (oko³o 1700 elementów wyposa enia wnêtrz) - produkty 15 polskich firm meblowych: Bialfam, Christianapol, Europol, Indeco, Jarocin, Massive, Mebelux, Meblo-eko, Multimebel, O.F.M., grupa Quercus, Stanley, Starpol, Stolrat oraz Turkowiak. ARCON OGRÓD (600 obiektów do aran acji otoczenia budynku) - zawiera elementy architektury ogrodowej: altany, bramy, mosty, przegrody, pergole, szklarnie, lampy, akcesoria i meble ogrodowe, drzewa, roœliny oraz samochody. ARCON CITY (ponad 300 obiektów zwi¹zanych z urbanistyk¹), miêdzy innymi: samochody, znaki drogowe, przystanki, budki telefoniczne, slupy reklamowe, itp., które umo liwi¹ oprócz realistycznej wizualizacji samego budynku, osadzenie go w rzeczywistej scenerii. ARCON WNÊTRZA (ponad 700 obiektów wspomagaj¹cych aran acje wnêtrz) - dekoracje, sprzêt RTV i AGD, dodatkowe wyposa enie kuchni, ³azienek i biur. SCHENKER 3D (ponad 700 obiektów) - rozbudowuje biblioteki programu ArCon o obiekty podzielone na 13 katalogów, przeznaczonych zarówno do aran acji wnêtrz jak i otoczenia budynku. Do najciekawszych elementów mo na zaliczyæ katalogi obiektów do ³azienki i kuchni. Meble Polskie ArCon City ArCon Ogród ArCon Wnêtrza ArCon Wnêtrza Schenker 3D ArCon Ogród ArCon Wnêtrza Schenker 3D 190,- netto 320,- netto 250,- netto ArCon City Meble Polskie 190,- netto 80,- netto 16

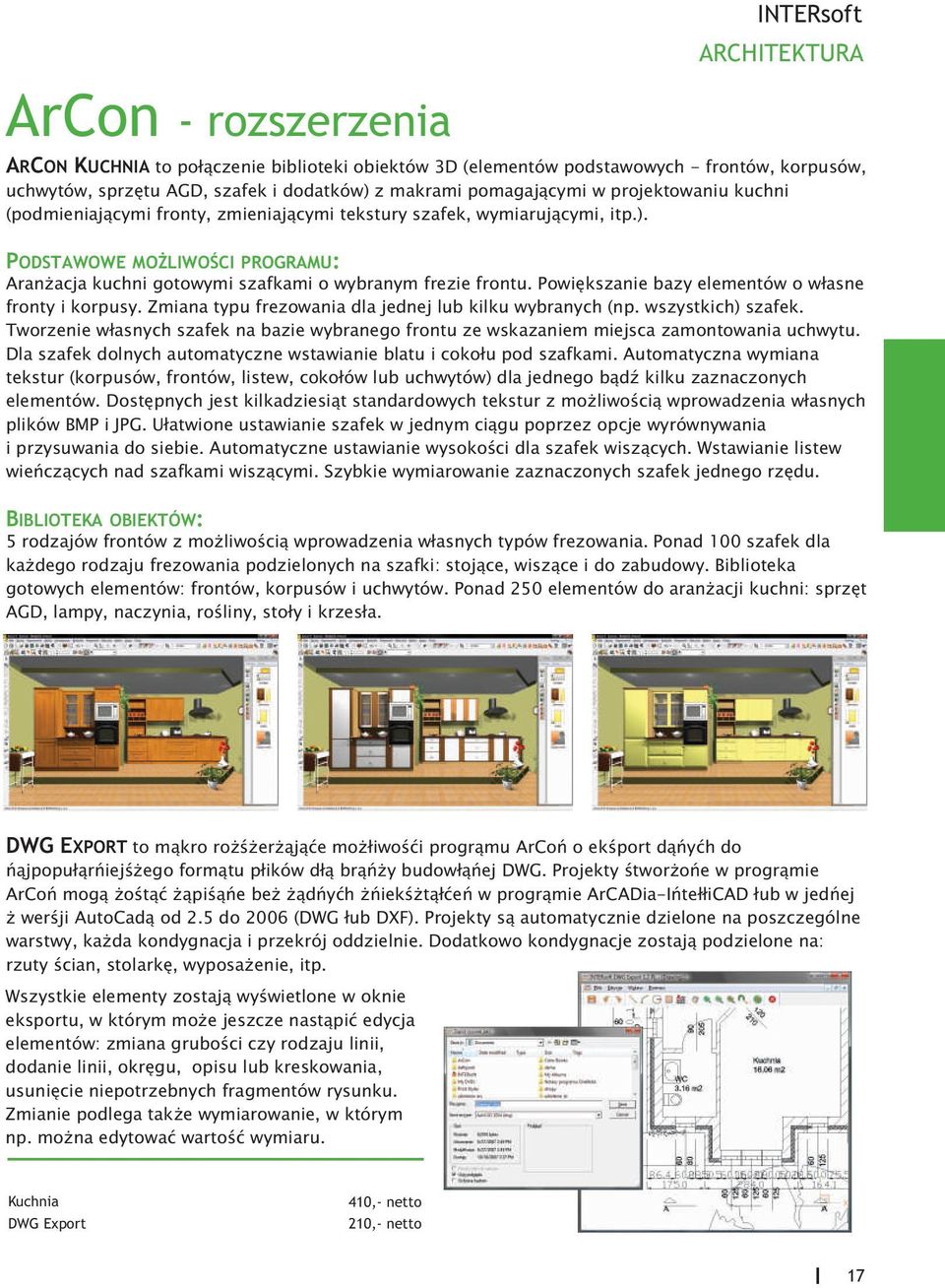

17 ArCon - rozszerzenia INTERsoft ARCHITEKTURA ARCON KUCHNIA to po³¹czenie biblioteki obiektów 3D (elementów podstawowych - frontów, korpusów, uchwytów, sprzêtu AGD, szafek i dodatków) z makrami pomagaj¹cymi w projektowaniu kuchni (podmieniaj¹cymi fronty, zmieniaj¹cymi tekstury szafek, wymiaruj¹cymi, itp.). PODSTAWOWE MO LIWOŒCI PROGRAMU: Aran acja kuchni gotowymi szafkami o wybranym frezie frontu. Powiêkszanie bazy elementów o w³asne fronty i korpusy. Zmiana typu frezowania dla jednej lub kilku wybranych (np. wszystkich) szafek. Tworzenie w³asnych szafek na bazie wybranego frontu ze wskazaniem miejsca zamontowania uchwytu. Dla szafek dolnych automatyczne wstawianie blatu i coko³u pod szafkami. Automatyczna wymiana tekstur (korpusów, frontów, listew, coko³ów lub uchwytów) dla jednego b¹dÿ kilku zaznaczonych elementów. Dostêpnych jest kilkadziesi¹t standardowych tekstur z mo liwoœci¹ wprowadzenia w³asnych plików BMP i JPG. U³atwione ustawianie szafek w jednym ci¹gu poprzez opcje wyrównywania i przysuwania do siebie. Automatyczne ustawianie wysokoœci dla szafek wisz¹cych. Wstawianie listew wieñcz¹cych nad szafkami wisz¹cymi. Szybkie wymiarowanie zaznaczonych szafek jednego rzêdu. BIBLIOTEKA OBIEKTÓW: 5 rodzajów frontów z mo liwoœci¹ wprowadzenia w³asnych typów frezowania. Ponad 100 szafek dla ka dego rodzaju frezowania podzielonych na szafki: stoj¹ce, wisz¹ce i do zabudowy. Biblioteka gotowych elementów: frontów, korpusów i uchwytów. Ponad 250 elementów do aran acji kuchni: sprzêt AGD, lampy, naczynia, roœliny, sto³y i krzes³a. DWG EXPORT to makro rozszerzajace mozliwosci programu ArCon o eksport danych do najpopularniejszego formatu plików dla branzy budowlanej DWG. Projekty stworzone w programie ArCon moga zostac zapisane bez zadnych znieksztalcen w programie ArCADia-IntelliCAD lub w jednej z wersji AutoCada od 2.5 do 2006 (DWG lub DXF). Projekty s¹ automatycznie dzielone na poszczególne warstwy, ka da kondygnacja i przekrój oddzielnie. Dodatkowo kondygnacje zostaj¹ podzielone na: rzuty œcian, stolarkê, wyposa enie, itp. Wszystkie elementy zostaj¹ wyœwietlone w oknie eksportu, w którym mo e jeszcze nast¹piæ edycja elementów: zmiana gruboœci czy rodzaju linii, dodanie linii, okrêgu, opisu lub kreskowania, usuniêcie niepotrzebnych fragmentów rysunku. Zmianie podlega tak e wymiarowanie, w którym np. mo na edytowaæ wartoœæ wymiaru. Kuchnia DWG Export 410,- netto 210,- netto 17

18 ARCHITEKTURA ArCADia-Architektura ArCADia-Architektura to inteligentne narzêdzie rozszerzaj¹ce program ArCADia-IntelliCAD o funkcje niezbêdne do tworzenia profesjonalnej dokumentacji architektonicznej. ArCADia-Architektura to nowoczesna aplikacja ³¹cz¹ca intuicyjnoœæ pracy z profesjonalnym i precyzyjnym œrodowiskiem programów CAD. Program dedykowany architektom i in ynierom budowlanym, pozwala na tworzenie precyzyjnych rysunków dokumentacji architektonicznej i pe³n¹ wymianê danych z innymi programami typu CAD. Wykorzystanie najnowszej technologii przyspiesza pracê nad projektami, a rozbudowane, specjalistyczne funkcje, w intuicyjny sposób wprowadzaj¹ projektanta w profesjonalny rysunek techniczny. Po³¹czenie dwóch narzêdzi ArCADii-IntelliCADa i ArCADii-Architektury daje perfekcyjne narzêdzie do tworzenia i edycji dokumentacji architektonicznej. ArCADia-Architektura to narzêdzie pracuj¹ce w œrodowisku programu ArCADia-IntelliCAD i posiada jego pe³n¹ funkcjonalnoœæ, dlatego rozpoczêcie prac nad projektem mo e zostaæ zapocz¹tkowane poprzez szkic, zestawienie polilinii, okrêgów, elips, itp. elementów rysunku 2D. Nastêpnie mo na powsta³y podk³ad przekszta³ciæ w œciany, wprowadziæ w nie stolarkê, s³upy, kominy, itp. Wszystkie wprowadzane elementy architektoniczne s¹ elementami trójwymiarowymi, pomimo widocznego tylko przedstawienia 2D. Takie traktowanie elementów pozwala np. na automatyczne tworzenie zestawu stolarki, przeniesienie projektu do programów ArCon lub Allplan, czy przechowywanie informacji, które w kolejnych wersjach pos³u ¹ jako dane do tworzenia przekrojów i kosztorysu. PODSTAWOWE MO LIWOŒCI PROGRAMU: Rysowanie dowolnie skomplikowanych rzutów budynków: za pomoc¹ podstawowych elementów architektonicznych: œcian, s³upów, kominów, stolarki oraz modyfikacji tych elementów. ArCADia-Architektura: Wprowadzanie œcian warstwowych Definiowanie dowolnej iloúci kondygnacji z zachowaniem ich wysokoúci i ustawieñ poszczególnych elementów tworzàcych piætro. Wprowadzanie úcian: wybór zdefiniowanych rodzajów lub zadawanie dowolnych wielowarstwowych úcian z odwzorowaniem najczæúciej uýywanych wypeùnieñ i warstw. Definiowanie gruboúci i iloúci warstw, umiejscowienie osi, wskazywanie linii wprowadzania (krawædzi lub osi) oraz zadawanie priorytetów dla poùàczeñ úcian w wæzùach. 18

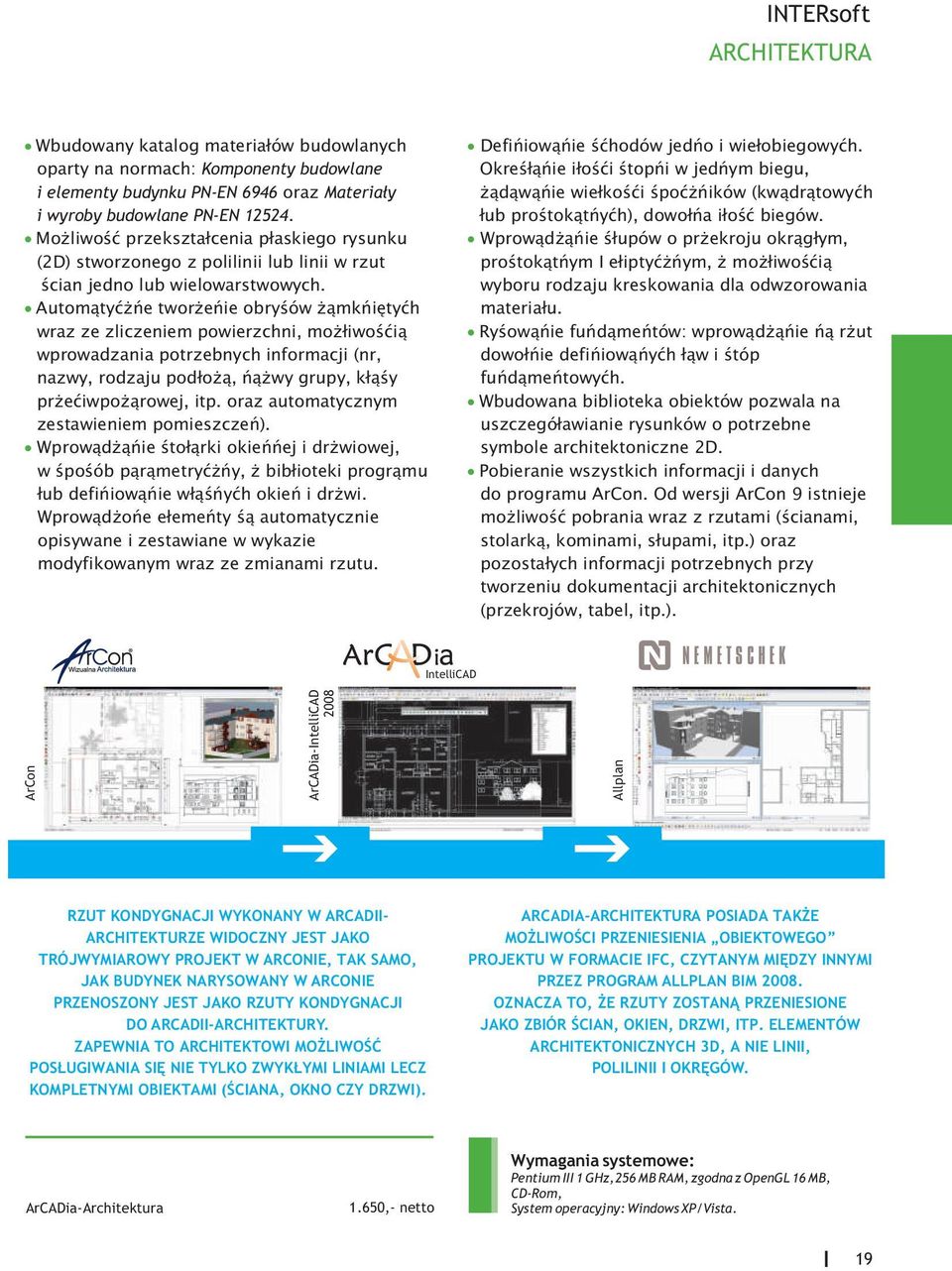

19 ARCHITEKTURA Wbudowany katalog materia³ów budowlanych oparty na normach: Komponenty budowlane i elementy budynku PN-EN 6946 oraz Materia³y i wyroby budowlane PN-EN Mo liwoœæ przekszta³cenia p³askiego rysunku (2D) stworzonego z polilinii lub linii w rzut œcian jedno lub wielowarstwowych. Automatyczne tworzenie obrysów zamkniætych wraz ze zliczeniem powierzchni, moýliwoúcià wprowadzania potrzebnych informacji (nr, nazwy, rodzaju podùoýa, nazwy grupy, klasy przeciwpoýarowej, itp. oraz automatycznym zestawieniem pomieszczeñ). Wprowadzanie stolarki okiennej i drzwiowej, w sposób parametryczny, z biblioteki programu lub definiowanie wùasnych okien i drzwi. Wprowadzone elementy sà automatycznie opisywane i zestawiane w wykazie modyfikowanym wraz ze zmianami rzutu. Definiowanie schodów jedno i wielobiegowych. Okreúlanie iloúci stopni w jednym biegu, zadawanie wielkoúci spoczników (kwadratowych lub prostokàtnych), dowoln a iloú æ biegów. Wprowadzanie sùupów o przekroju okr¹g³ym, prostokàtnym I eliptycznym, z moýliwoúcià wyboru rodzaju kreskowania dla odwzorowania materiaùu. Rysowanie fundamentów: wprowadzanie na rzut dowolnie definiowanych ùaw i stóp fundamentowych. Wbudowana biblioteka obiektów pozwala na uszczegó³awianie rysunków o potrzebne symbole architektoniczne 2D. Pobieranie wszystkich informacji i danych do programu ArCon. Od wersji ArCon 9 istnieje mo liwoœæ pobrania wraz z rzutami (œcianami, stolark¹, kominami, s³upami, itp.) oraz pozosta³ych informacji potrzebnych przy tworzeniu dokumentacji architektonicznych (przekrojów, tabel, itp.). IntelliCAD ArCon ArCADia-IntelliCAD 2008 Allplan RZUT KONDYGNACJI WYKONANY W ARCADII- ARCHITEKTURZE WIDOCZNY JEST JAKO TRÓJWYMIAROWY PROJEKT W ARCONIE, TAK SAMO, JAK BUDYNEK NARYSOWANY W ARCONIE PRZENOSZONY JEST JAKO RZUTY KONDYGNACJI DO ARCADII-ARCHITEKTURY. ZAPEWNIA TO ARCHITEKTOWI MO LIWOŒÆ POS UGIWANIA SIÊ NIE TYLKO ZWYK YMI LINIAMI LECZ KOMPLETNYMI OBIEKTAMI (ŒCIANA, OKNO CZY DRZWI). ARCADIA-ARCHITEKTURA POSIADA TAK E MO LIWOŒCI PRZENIESIENIA OBIEKTOWEGO PROJEKTU W FORMACIE IFC, CZYTANYM MIÊDZY INNYMI PRZEZ PROGRAM ALLPLAN BIM OZNACZA TO, E RZUTY ZOSTAN PRZENIESIONE JAKO ZBIÓR ŒCIAN, OKIEN, DRZWI, ITP. ELEMENTÓW ARCHITEKTONICZNYCH 3D, A NIE LINII, POLILINII I OKRÊGÓW. ArCADia-Architektura 1.650,- netto Wymagania systemowe: Pentium III 1 GHz,256 MB RAM, zgodna z OpenGL 16 MB, CD-Rom, System operacyjny: Windows XP/Vista. 19

20 KONSTRUKCJA Konstruktor Laureat VII edycji konkursu ódÿ Proponuje pod patronatem Prezydenta m. odzi. Konstruktor jest systemem wspomagaj¹cym pracê projektanta konstrukcji. Program jest obecny na rynku od 2000r. Systematycznie modyfikowany oraz poszerzany o coraz to nowe modu³y sta³ siê najczêœciej wykorzystywanym programem komputerowym przez polskich konstruktorów budowlanych. Konstruktor jest prekursorem innowacyjnej idei programu zbudowanego ze wspó³pracuj¹cych ze sob¹ modu³ów, które jednoczeœnie mog¹ dzia³aæ niezale nie od siebie. Pozwala to u ytkownikowi na racjonalny wybór i zakup poszczególnych modu³ów w zale noœci od aktualnych potrzeb. Du e œrodki inwestowane przez INTERsoft w rozwój w³asnego, autorskiego programu procentuj¹ jego b³yskawicznym rozwojem. Daje to gwarancjê, i w krótkim czasie Konstruktor obejmie ca³oœæ zagadnieñ budowlanych, równie tych najbardziej specjalistycznych. Nabywaj¹c program Konstruktor otrzymujecie Pañstwo markowy produkt z najwy szej pó³ki, rozbudowany, nowoczesny, zaawansowany technicznie, a jednoczeœnie prosty i intuicyjny w obs³udze. Zakup Konstruktora to nie tylko dobry zakup na dziœ, ale tak e inwestycja w przysz³oœæ. Wzrasta nie tylko liczba modu³ów, ale równie podnosi siê ich jakoœæ. Na dzieñ dzisiejszy program Konstruktor tworz¹ nastêpuj¹ce modu³y: MODU ZARZ DZAJ CY+OBCI ENIA podstawowy modu³ systemu Konstruktor, konieczny przy pierwszym zakupie dowolnego modu³u. Posiada wbudowany modu³ s³u ¹cy do wykonywania zestawieñ obci¹ eñ, obliczanie obci¹ eñ sta³ych lub zmiennych, wiatru i œniegu (z poprawk¹ Az-1 z 2006 r). RAMA 2D analiza statyczna dowolnych p³askich uk³adów prêtowych, biblioteka przekrojów stalowych, mo liwoœæ rozbudowy biblioteki o w³asne przekroje, automatyczne generatory uk³adów prêtowych, kombinatoryka obci¹ eñ, obwiednie s.w. i reakcji, obwiednia naprê eñ, przekazywanie wyników obliczeñ statycznych do modu³ów wymiaruj¹cych. 20

21 KONSTRUKCJA KONSTRUKCJE ELBETOWE BELKA ELBETOWA analiza statyczna i wymiarowanie wieloprzês³owych belek elbetowych wg PN-B-03264:2002, mo liwoœæ wymiarowania prêtów z modu³u Rama 2D, dowolny kszta³t przekroju elbetowego, obliczenia stanów u ytkowych belki. DXF-BELKA ELBETOWA nak³adka s³u ¹ca do wykonywania rysunków konstrukcyjnych w formacie DXF. S UP ELBETOWY pe³na analiza wytrzyma³oœciowa s³upów elbetowych poddanych dwukierunkowemu mimoœrodowemu œciskaniu wg PN-B-03264:2002, mo liwoœæ wymiarowania prêtów z modu³u Rama 2D, wyznaczanie d³ugoœci wyboczeniowych wg PN-B-03264:2002, definiowanie dowolnych typów podparcia i obci¹ eñ s³upa. DXF-S UP ELBETOWY nak³adka s³u ¹ca do wykonywania rysunków konstrukcyjnych w formacie DXF. SCHODY P YTOWE wymiarowanie elbetowych schodów p³ytowych jednobiegowych wg PN-B-03264:2002, automatyczne ustalenie geometrii schodów na podstawie podstawowych parametrów podanych przez u ytkownika. DXF-SCHODY P YTOWE nak³adka s³u ¹ca do wykonywania rysunków konstrukcyjnych w formacie DXF. 21

22 KONSTRUKCJA ŒCIANA OPOROWA projektowanie elbetowych œcian oporowych k¹towych wg PN-B-03264:2002, sprawdzenie noœnoœci gruntu, zgodnie z PN-81/B-03020, sprawdzenie statecznoœci na obrót i przesuw oraz statecznoœci ogólnej. DXF-ŒCIANA OPOROWA nak³adka s³u ¹ca do wykonywania rysunków konstrukcyjnych w formacie DXF. FUNDAMENTY BEZPOŒREDNIE kompleksowe projektowanie fundamentów bezpoœrednich (³awy, stopy: prostopad³oœcienne, kielichowe, schodkowe, trapezowe) wg PN-B-03264:2002, mo liwoœæ wymiarowania prêtów z modu³u Rama 2D, sprawdzanie noœnoœci gruntu, zgodnie z PN-81/B-03020, obliczenie œredniej wartoœci osiadania pierwotnego i wtórnego bloku fundamentu na pod³o u warstwowym oraz jego obrotu zgodnie z PN-81/B DXF-FUNDAMENTY BEZPOŒREDNIE nak³adka s³u ¹ca do wykonywania rysunków konstrukcyjnych w formacie DXF. PROFILE STALOWE sprawdzanie noœnoœci profili stalowych wg PN-90/B-03200, piêæ podstawowych stanów pracy konstrukcji stalowej, wszystkie podstawowe profile walcowane oraz profile u ytkownika. 22

23 KONSTRUKCJA BELKA STALOWA analiza statyczna i sprawdzanie noœnoœci stalowych belek wieloprzês³owych z elementów walcowanych wg PN-90/B-03200, sprawdzanie noœnoœci w ka dym przêœle dla M, M min, V, max max z uwzglêdnieniem mo liwoœci zwichrzenia belki, sprawdzanie noœnoœci œrodnika nad podporami i pod si³ami skupionymi. S UP STALOWY obliczenia statyczne i dwukierunkowe sprawdzanie noœnoœci stalowych s³upów jednoga³êziowych wg PN-90/B-03200, mo liwoœæ wymiarowania prêtów z modu³u Rama 2D, sprawdzanie warunków noœnoœci z uwzglêdnieniem mo liwoœci zwichrzenia, utraty statecznoœci oraz wykorzystania rezerwy plastycznej, definiowanie dowolnych podparæ s³upa. BLACHOWNICA STALOWA sprawdzanie noœnoœci wieloprzês³owych blachownic stalowych wg PN-90/B-03200, sprawdzanie noœnoœci dla ka dego przês³a dla stanu krytycznego i nadkrytycznego w przypadku przekrojów klasy 4, mo liwoœæ dowolnego definiowania u ebrowania pionowego oraz sprawdzanie noœnoœci zadanych eber jednostronnych lub dwustronnych podporowych pod si³ami skupionymi. P ATEW STALOWA sprawdzanie noœnoœci jednoprzês³owych belek stalowych obci¹ onych w dwóch wzajemnie prostopad³ych kierunkach wg PN-90/B

24 KONSTRUKCJA PO CZENIA DOCZO OWE projektowanie po³¹czeñ stalowych doczo³owych na œruby zwyk³e i sprê one wg PN-90/B DXF-PO CZENIA DOCZO OWE nak³adka s³u ¹ca do wykonywania rysunków konstrukcyjnych w formacie DXF. ZAKOTWIENIE S UPÓW STALOWYCH kompleksowe obliczenia po³¹czenia s³upa stalowego (jedno, dwu lub czteroga³êziowego) z fundamentem wg PN-90/B-03200, 16 schematów podparcia osiowego, 12 schematów podparcia mimoœrodowego, obliczenia blachy, podstawy, eber i spoin. KONSTRUKCJE MUROWE KONSTRUKCJE MUROWE sprawdzanie noœnoœci podstawowych konstrukcji murowych takich jak: œciany o definiowanej d³ugoœci, wspornikowe lub wolnopodparte, pasmo œciany o szerokoœci 1 m wspornikowe lub wolnopodparte, 13 typów filarów murowych wolnopodpartych lub wspornikowych wg PN-B-03002:2007. KONSTRUKCJE DREWNIANE WI ZARY DREWNIANE obliczenia statyczne i wymiarowanie podstawowych schematów statycznych drewnianych wiêÿb dachowych wg PN-B-0315:2000, mo liwoœæ wymiarowania prêtów z modu³u Rama 2D, 32 typowe schematy p³askich wi¹zarów dachowych dwuspadowych, obliczenie przemieszczeñ prêtów wi¹zara z uwzglêdnieniem wp³ywu œcinania, pe³zania oraz wilgotnoœci drewna. 24

25 KONSTRUKCJA OBLICZENIA CIEPLNO-WILGOTNOŒCIOWE PRZENIKANIE CIEP A projektowanie przegród budowlanych z uwagi na fizykê budowli wg PN-EN ISO 6946, wykonanie wykresu rozk³adu pola temperatur na gruboœci przegrody, rozk³adu ciœnieñ cz¹stkowych i nasycenia pary wodnej na gruboœci przegrody wraz z zaznaczeniem ewentualnie wystêpuj¹cej strefy wykraplania siê pary wodnej, obliczanie bilansu wilgoci w przegrodzie w okresach rocznych. ZAPOTRZEBOWANIE NA CIEP O I TERMOMODERNIZACJA BUDYNKÓW obliczanie sezonowego zapotrzebowania na ciep³o do ogrzewania, zgodnie z obowi¹zuj¹cymi normami, sprawdzenie zapotrzebowania na ciep³o do ogrzewania nowoprojektowanego lub istniej¹cego obiektu, sprawdzenie zapotrzebowania na ciep³o po dociepleniu istniej¹cego budynku. GEOTECHNIKA GRUPA FUNDAMENTÓW sprawdzanie naprê eñ i osiadania dla grupy fundamentów, mo liwoœæ sprawdzenia rozk³adu naprê eñ pod ka dym z fundamentów z uwzglêdnieniem obci¹ eñ od pozosta³ych fundamentów i naziomu, mo liwoœæ sprawdzenia osiadañ pod ka dym z fundamentów z uwzglêdnieniem obci¹ eñ od pozosta³ych fundamentów i naziomu. PALE sprawdzanie noœnoœci fundamentów blokowych i p³ytowych posadowionych za poœrednictwem uk³adu pali prostych wg PN-83/B-02482, dowolne uwarstwienie gruntu, sprawdzanie pali wciskanych i wyci¹ganych. 25

26 KONSTRUKCJA STATECZNOŒÆ SKARP I ZBOCZY program s³u ¹cy do wykonywania obliczeñ zwi¹zanych ze sprawdzeniem statecznoœci nowoprojektowanych nasypów i skarp, jak równie sprawdzaniem ju istniej¹cych zboczy, które chcemy dodatkowo obci¹ yæ poprzez posadowienie na nich ró nego rodzaju obiektów, metoda Bishopa i Faleniusa, dowolny kszta³t i uwarstwienie skarpy. STATECZNOŒÆ SKARP I ZBOCZY LIGHT modu³ o ograniczonych mo liwoœciach zadawania warstw i siatki, automatyczny dobór najbardziej niekorzystnych ³uków poœlizgu. ŒCIANKI SZCZELNE obliczenia statyczne i sprawdzanie noœnoœci podstawowych typów grodzic stalowych zabitych w gruncie, ustalanie potrzebnej g³êbokoœci zabicia œcianki, wykresy parcia, odporu, si³ tn¹cych i momentów, trzy schematy statyczne œcianki. Wymagania systemowe: Pentium III 500 MHz, 128 MB RAM, karta graficzna 16 MB, CD-Rom, stacja dyskietek, port USB (modu³ Statecznoœæ skarp i zboczy). System operacyjny: Windows XP/Vista. Internet Explorer 5.5 Modu³ podstawowy+obci¹ enia - 107,- Rama 2D - 940,- Belka elbetowa - 510,- Belka elbetowa-rysunki DXF - 420,- S³up elbetowy - 459,- S³up elbetowy-rysunki DXF - 210,- Fundamenty bezpoœrednie - 570,- Fundamenty bezpoœrednie-rysunki DXF - 420,- Œciana oporowa - 548,- Œciana oporowa-rysunki DXF - 210,- Schody p³ytowe - 320,- Schody p³ytowe-rysunki DXF - 210,- Profile stalowe - 410,- Belka stalowa - 350,- S³up stalowy - 570,- P³atew stalowa - 230,- Po³¹czenia doczo³owe - 320,- Po³¹czenia doczo³owe-rysunki DXF - 210,- Zakotwienie s³upów stalowych - 410,- Blachownica stalowa - 350,- Konstrukcje murowe - 430,- Wi¹zary dachowe drewniane - 610,- Przenikanie ciep³a - 320,- Zapotrzebowanie na ciep³o - 410,- Grupa fundamentów - 490,- Statecznoœæ skarp i zboczy 1.959,- Statecznoœæ skarp i zboczy Light - 290,- Pale - 290,- Œcianka szczelna - 540,- (ceny netto) 26

27 KONSTRUKCJA R3D3-Rama 3D R3D3 to program do analizy statycznej dowolnie obci¹ onych, trójwymiarowych uk³adów prêtowych, o dowolnej geometrii i dowolnych warunkach podparcia uk³adu. Aplikacja zawiera pe³n¹ analizê statyczn¹ z automatyczn¹ kombinatoryk¹ grup obci¹ eñ i budow¹ obwiedni si³ wewnêtrznych i reakcji oraz naprê eñ. Bogate doœwiadczenie w tworzeniu programów in ynierskich dla konstruktorów oraz d³ugoletnia praktyka w dziedzinie wizualizacji oraz grafiki 3D w aplikacjach CAD, da³a efekt w postaci programu z unikalnym systemem zadawania danych w konstrukcjach przestrzennych po³¹czonym z dostosowanymi do potrzeb projektanta rzetelnymi wynikami. G³ównym za³o eniem programu jest mo liwoœæ wygodnego, graficznego wprowadzania danych, dlatego jest ono niezwykle proste i intuicyjne - geometriê uk³adu mo emy zdefiniowaæ u ywaj¹c wy³¹cznie myszki. Nie jest zatem konieczne wprowadzanie danych z klawiatury, ale i ten sposób wprowadzania jest dostêpny. PODSTAWOWE MO LIWOŒCI PROGRAMU: mo liwoœæ w pe³ni graficznego zadawania i modyfikacji danych jedynie na p³aszczyÿnie 2D ekranu, z mo liwoœci¹ prze³¹czania siê miêdzy p³aszczyznami prostopad³ymi 3D, zaawansowane narzêdzia CAD takie jak: przyci¹ganie do siatki i wêz³ów, zaznaczanie pojedyncze oraz obszarem grupy elementów, ukrywanie czêœci uk³adu i praca na jego fragmentach oraz kopiowanie, odsuwanie, przesuwanie, itp., import przestrzennego rysunku DXF z dowolnego programu CAD (uk³adu linii) i jego automatyczna zamiana na uk³ad prêtów i wêz³ów w programie R3D3, generatory przestrzennych ram prostok¹tnych i ³uków (parabolicznych i ko³owych), kratownic p³askich i wie kratowych, menad er budowania profili z³o onych i opcje wizualizacji wprowadzonego uk³adu wraz z uwzglêdnieniem profili prêtów, grupowe mo liwoœci modyfikacji wêz³ów i prêtów, R3D3: Graficzne zadawanie i modyfikacja danych R3D3: Edycja przekroju 27

28 KONSTRUKCJA obliczanie naprê eñ normalnych w przekroju prêta, wyznaczanie rdzenia przekroju dla dowolnego profilu pojedynczego i z³o onego, wyniki wraz z wykresami mog¹ byæ wydawane w postaci mniej lub bardziej szczegó³owego raportu do programu MS Word w pliku RTF. R3D3: Zale noœci grup obci¹ eñ obci¹ enia: ci¹g³e, prostok¹tne, trapezowe, skupione, momenty gn¹ce i skrêcaj¹ce przyk³adane w dowolnym kierunku w uk³adzie lokalnym lub globalnym, definiowane na ca³oœci lub fragmencie prêta, obci¹ enia termiczne: podgrzanie i ró nica temperatur na prêcie, osiadania podpór i podpory sprê yste, dynamiczna wizualizacja 3D wprowadzonego uk³adu uwzglêdniaj¹ca rzeczywiste przekroje prêtów, z mo liwoœci¹ wprowadzania danych geometrycznych na jednej p³aszczyÿnie, mo liwoœæ wizualizacji wyników si³ wewnêtrznych, reakcji i deformacji z animacj¹ na ekranie monitora (dla ca³ego uk³adu i pojedynczego prêta), mo liwoœæ wizualizacji na ekranie wszystkich wyników uzyskanych w programie zarówno dla ca³oœci uk³adu, jego fragmentu lub pojedynczego prêta, obwiednia si³ wewnêtrznych, reakcji podpór z podaniem grup obci¹ eñ sk³adaj¹cych siê na dan¹ wielkoœæ, wizualizacja wykresu obwiedni i generowanie raportu z obwiedni, obliczanie naprê eñ normalnych dla grup i sumy grup obci¹ eñ oraz budowanie pe³nej obwiedni naprê eñ, R3D3: Obliczanie naprê eñ w przekroju R3D3: Dynamiczna wizualizacja 3D wprowadzonego uk³adu 28

29 KONSTRUKCJA INTERSTAL INTERstal - modu³ rozszerzaj¹cy mo liwoœci programu R3D3-Rama 3D, s³u ¹cy do wymiarowania prêtów i elementów stalowych. Program umo liwia wymiarowanie przestrzennych konstrukcji stalowych wed³ug PN-90/B03200 w dwukierunkowym stanie naprê enia, z pominiêciem momentu skrêcaj¹cego. R3D3-InterStal: Raport wymiarowania stali do programu Rama 3D TYPY WYMIAROWANYCH PROFILI: WALCOWANE - dwuteownik, po³ówka dwuteownika, teownik, ceownik, k¹townik równoramienny i nierównoramienny, rura prostok¹tna, kwadratowa i okr¹g³a, SPAWANE dowolny dwuteownik niesymetryczny, dowolny teownik, skrzynka, ZIMNOGIÊTE rura prostok¹tna, kwadratowa i okr¹g³a. TYPY PROFILI OBLICZANE W STANIE NADKRYTYCZNYM: WALCOWANE dwuteownik, rura prostok¹tna i kwadratowa, SPAWANE dowolny dwuteownik, skrzynka, ZIMNOGIÊTE - rura prostok¹tna i kwadratowa. Wymiarowanie wykonywane jest na podstawie obwiedni si³ wewnêtrznych, a tak e na podstawie obwiedni sprê ystych naprê eñ normalnych. Wymiarowanie prêta lub elementu odbywa siê na podstawie zdefiniowanych przez u ytkownika parametrów wymiarowania, zapisywanych w predefiniowanych definicjach typu elementu. U ytkownik mo e zdefiniowaæ w programie dowoln¹ iloœæ typów elementu do wymiarowania, a raz wykonana definicja ustawieñ parametrów do wymiarowania, mo e byæ u ywana we wszystkich projektach przez przypisanie w³aœciwego typu elementu do wymiarowanego prêta. Wybór programu R3D3 jest wyborem najnowoczeœniejszego systemu CAE dostêpnego na rynku. Ju po pierwszych minutach pracy z R3D3 odnosi siê wra enie, e radzimy sobie z programem bardzo dobrze i wydaje nam siê, e za³¹czenie przez producenta podrêcznika obs³ugi nie by³o konieczne, a dziêki trójwymiarowej wizualizacji wraz animacj¹ mamy pe³n¹ kontrolê nad modelowaniem konstrukcji i zadawaniem obci¹ eñ, redukuj¹c do minimum mo liwoœæ pope³nienia b³êdu. R3D3-Rama 3D INTERstal 1.988,- netto 875,- netto Wymagania systemowe: Pentium III 500 MHz, 256 MB RAM, karta graficzna 32 MB 128 bit, CD-Rom. System operacyjny: Windows XP/Vista. 29

30 KONSTRUKCJA PlaTo PlaTo jest kompleksowym programem s³u ¹cym do analizy statycznej i wymiarowania elbetowych uk³adów p³ytowych. PlaTo zosta³ stworzony w odpowiedzi na zapotrzebowanie konstruktorów na profesjonalny program do obliczeñ tych e konstrukcji przy jednoczesnej ³atwoœci wprowadzania danych i obs³ugi. Program mo na wykorzystaæ przy projektowaniu najprostszych elementów, np. p³yt balkonowych, jak i tych najbardziej skomplikowanych, np. mostowych pomostów jezdnych. Jest zatem znakomitym narzêdziem zarówno dla pocz¹tkuj¹cych, jak i doœwiadczonych projektantów. Tworzenie uk³adu konstrukcyjnego odbywa siê metod¹ pozycyjn¹ na graficznie interaktywnej powierzchni. Niew¹tpliw¹ zalet¹ programu jest mo liwoœæ wprowadzania dowolnej geometrii p³yt. Dowolnoœæ dotyczy równie gruboœci p³yty, która mo e byæ sta³a b¹dÿ zmienna w sposób skokowy lub liniowy. PlaTo umo liwia równie ca³kowit¹ swobodê w kszta³towaniu otworów w p³ycie. Podczas definiowania geometrii p³yty istnieje mo liwoœæ skorzystania z gotowych folii podk³adowych wykonanych w dowolnym programie typu CAD zapisanych w formacie DXF. PlaTo oferuje równie bogat¹ bibliotekê elementów podporowych, takich jak: s³upy: prostok¹tne i okr¹g³e, ze skosem lub bez, w dowolny sposób po³¹czone z p³yt¹; podpory liniowe: o dowolnym kszta³cie i sposobie po³¹czenia z p³yt¹; podci¹gi: dowolne po³o enie wzglêdem p³yty; pod³o e gruntowe: sprê yste lub sztywne opcja ta umo liwia obliczanie i wymiarowanie elbetowych p³yt fundamentowych. W PlaTo obok obci¹ eñ typowych, takich jak obci¹ enia punktowe, liniowe, powierzchniowe lub termiczne, mo na zdefiniowaæ tak e obci¹ enia wynikaj¹ce z wymuszonych przesuniêæ podparæ, np. punktowych lub liniowych oraz obci¹ enia standardowe i ruchome. PlaTo: Struktura projektu Obci¹ enia standardowe stwarzaj¹ mo liwoœæ zdefiniowania skomplikowanych, powtarzaj¹cych siê przypadków obci¹ eñ, zaopatrzenia ich w odpowiedni¹ nazwê i zachowania, co umo liwia wykorzystanie ich w innych projektach. Obci¹ enia ruchome, sk³adaj¹ce siê z pewnej liczby obci¹ eñ standardowych, dzia³aj¹ce wzd³u okreœlonego odcinka, pozwalaj¹ zadawaæ w prosty sposób ró ne ustawienia si³. PlaTo umo liwia tworzenie dowolnych kombinacji oraz przypadków obci¹ eñ. 30

31 KONSTRUKCJA PlaTo: Siatka MES PlaTo: Izolinie wykresów W wersji czwartej program PlaTo otrzyma³ m.in. nowy interfejs umo liwiaj¹cy jeszcze ³atwiejsze wprowadzanie danych oraz zoptymalizowane algorytmy obliczeniowe umo liwiaj¹ce szybsze wykonywanie obliczeñ. W nowej wersji program wykonuje obliczenia dynamiczne dla p³yt okreœlaj¹c kolejne postacie drgañ w³asnych i odpowiadaj¹ce im czêstoœci drgañ w³asnych. Program wymiaruje p³yty oraz podci¹gi wed³ug PN-B-03264:2002, bada równie zarysowanie, ugiêcie, si³y przekrojowe oraz momenty g³ówne w p³ycie. W wyniku obliczeñ otrzymujemy zbrojenie na zginanie oraz œcinanie. Sprawdzana jest równie noœnoœæ p³yty na przebicie. U ytkownik ma równie mo liwoœæ indywidualnego zadania zbrojenia, zarówno na zginanie, œcinanie jak i przebicie. PlaTo oblicza wówczas zbrojenie zginane i œcinane, które nale y ewentualnie dodaæ, jeœli to zadane jest niewystarczaj¹ce. Taki tryb pracy umo liwia wykorzystanie programu do ekspertyz oraz analiz istniej¹cych uk³adów p³ytowych. PlaTo: Przekroje W dziedzinie analiz elbetowych uk³adów PlaTo wyró nia siê szybkoœci¹ definiowania danych, precyzyjnoœci¹ obliczeñ, dowolnoœci¹ w zakresie geometrii p³yt, nowoczesnym interfejsem, a tak e nisk¹ cen¹. PlaTo 1.180,- netto Wymagania systemowe: Pentium III 500 MHz, 128 MB RAM, karta graficzna 16 MB, CD-Rom. System operacyjny: Windows XP/Vista. 31
